小米AX1800拆机,小米第二款WIFI6无线路由器

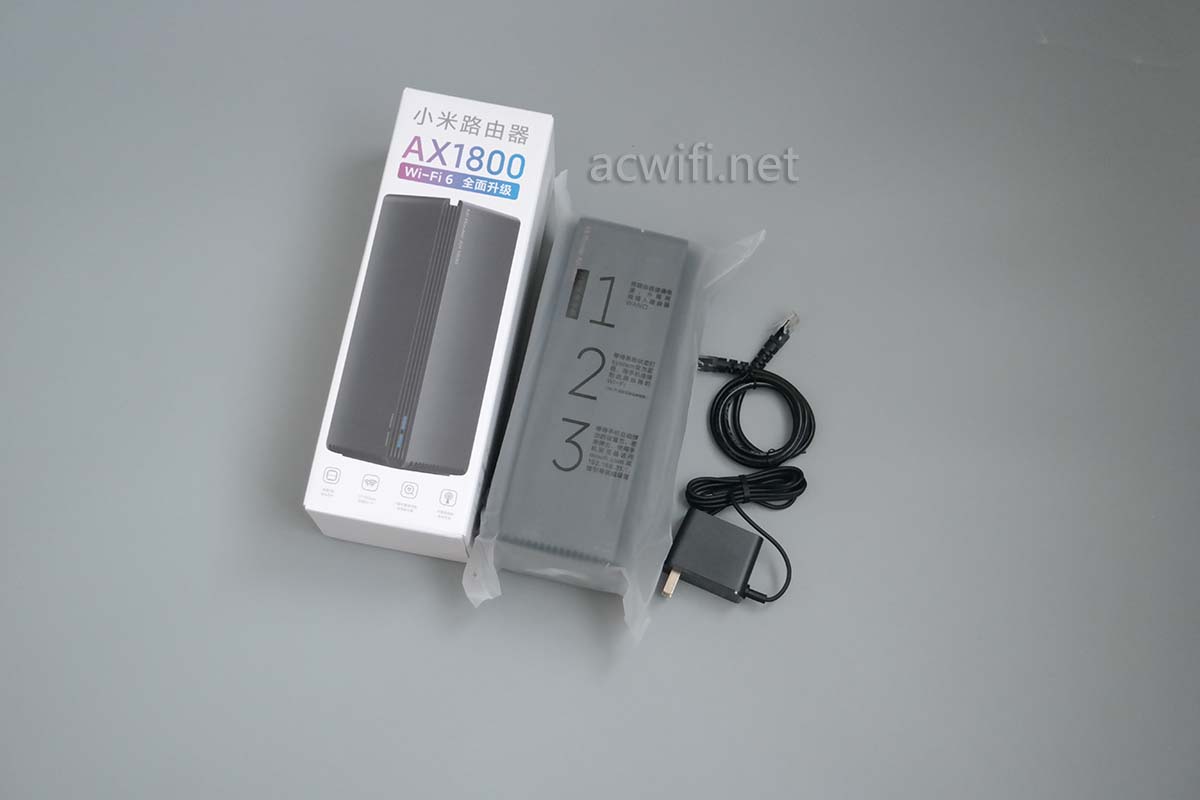

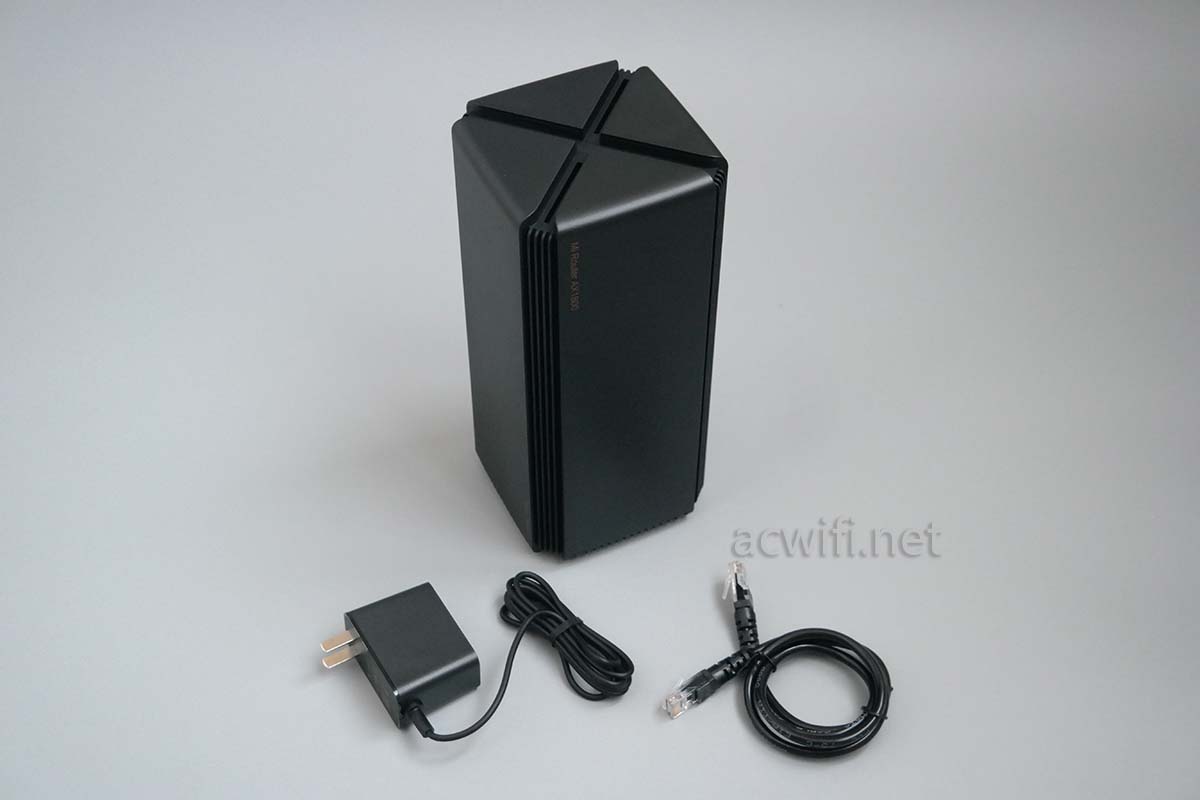

这次在苏宁下的单,因为京东在刚10点时没有开售,误以为是已经抢购完了,结果过了好几分钟后京东才开卖。包装盒很瘦身,机身有多大,包装盒的腰围就有多大,内置天线的好处,利于节省包装材料,环保呀。配件里有赠送一根超五类网线。

小米AX1800拆机

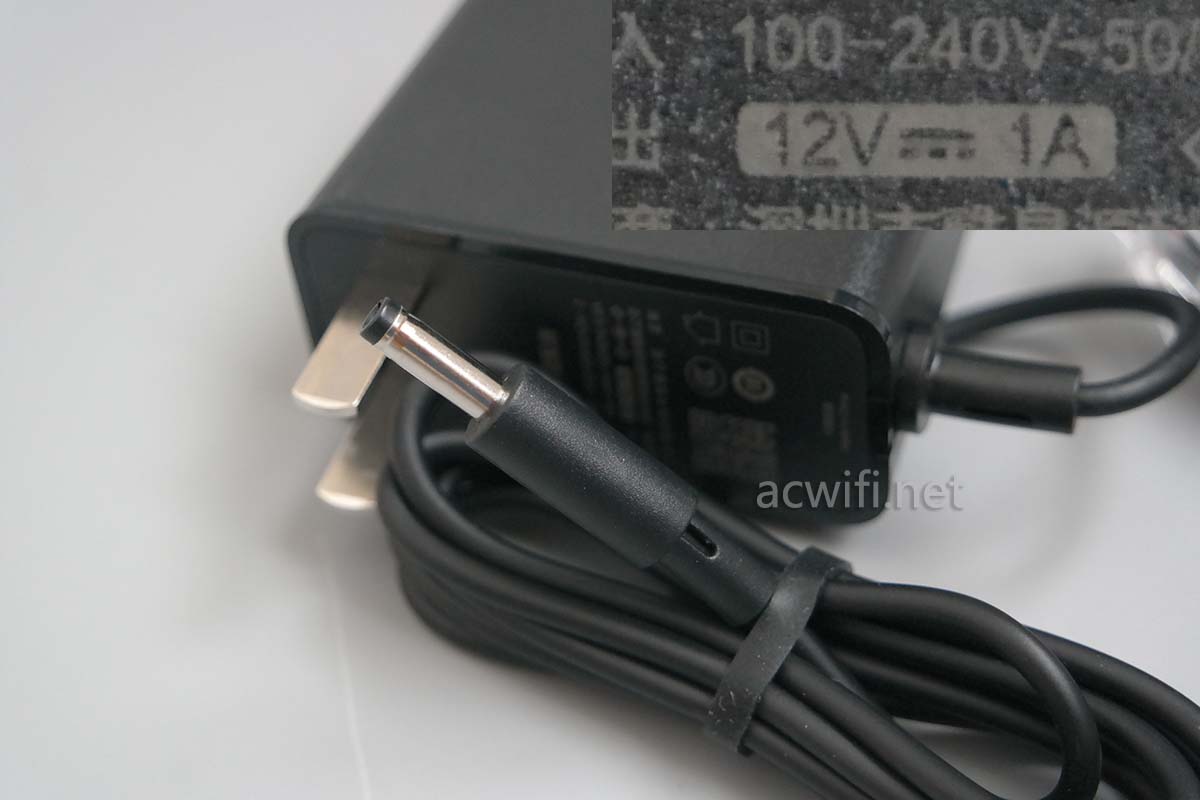

看电源规格,是我讨厌的12V/1A,有朋曾经留言问我小米AX3600的电源插头是什么规格,我买了一根外径4.0mm内径1.7mm的DC线,收到货看看是不是这个尺寸。收到货了,4.0mm 1.7mm的DC插头可以适合小米路由器。

小米AX1800拆机

有不少人被它的外观吸引,觉得好看,我觉得至少比小米AX3600的外观好看得多了,而且放置还省了许多空间。

小米AX1800拆机

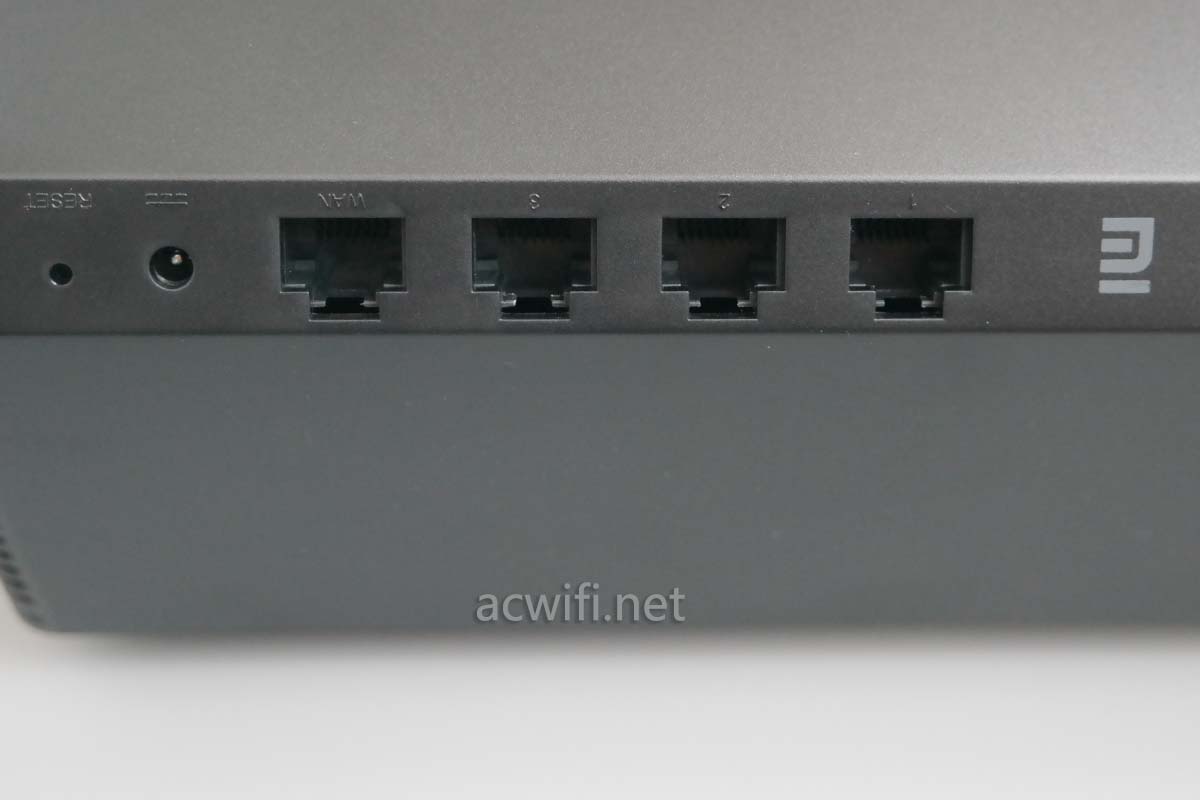

一共有4个全千兆网口,真心建议WAN口做成蓝色的。没有USB接口,这个。。。AX3600都没有的东西,你还想AX1800有???

小米AX1800拆机

开拆:

小米AX1800拆机

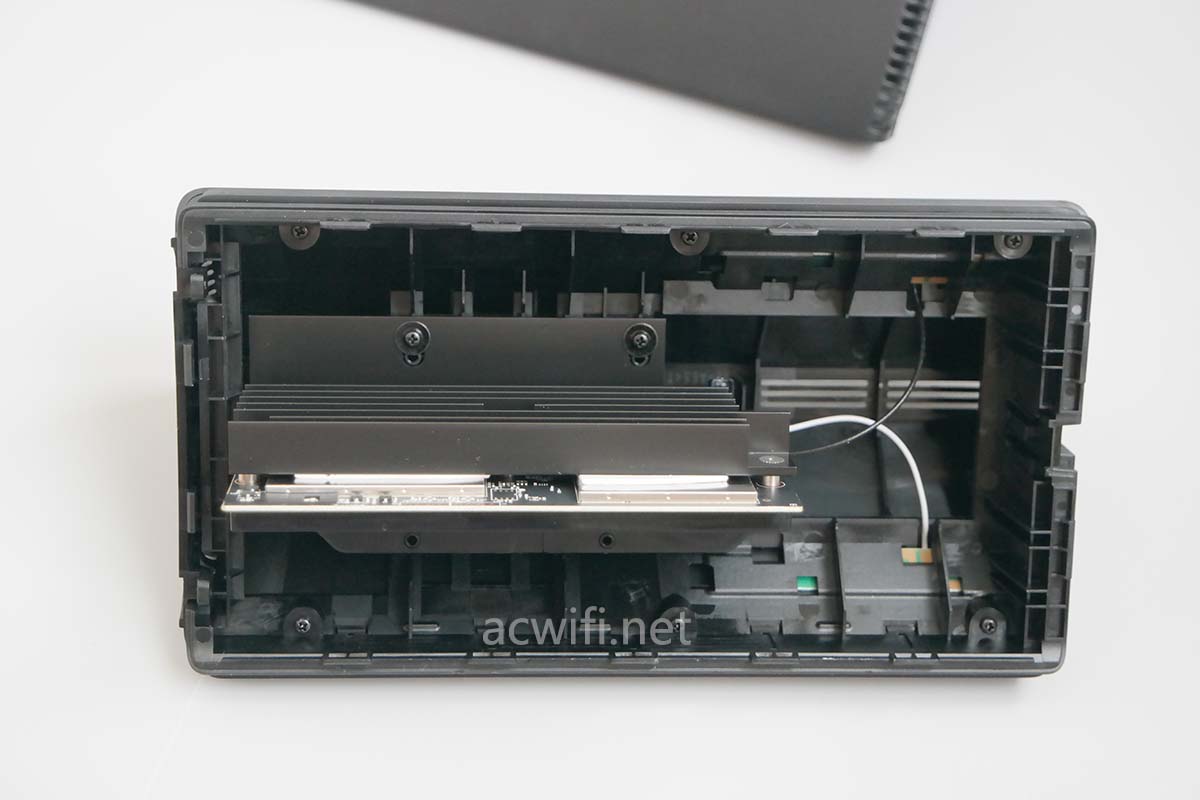

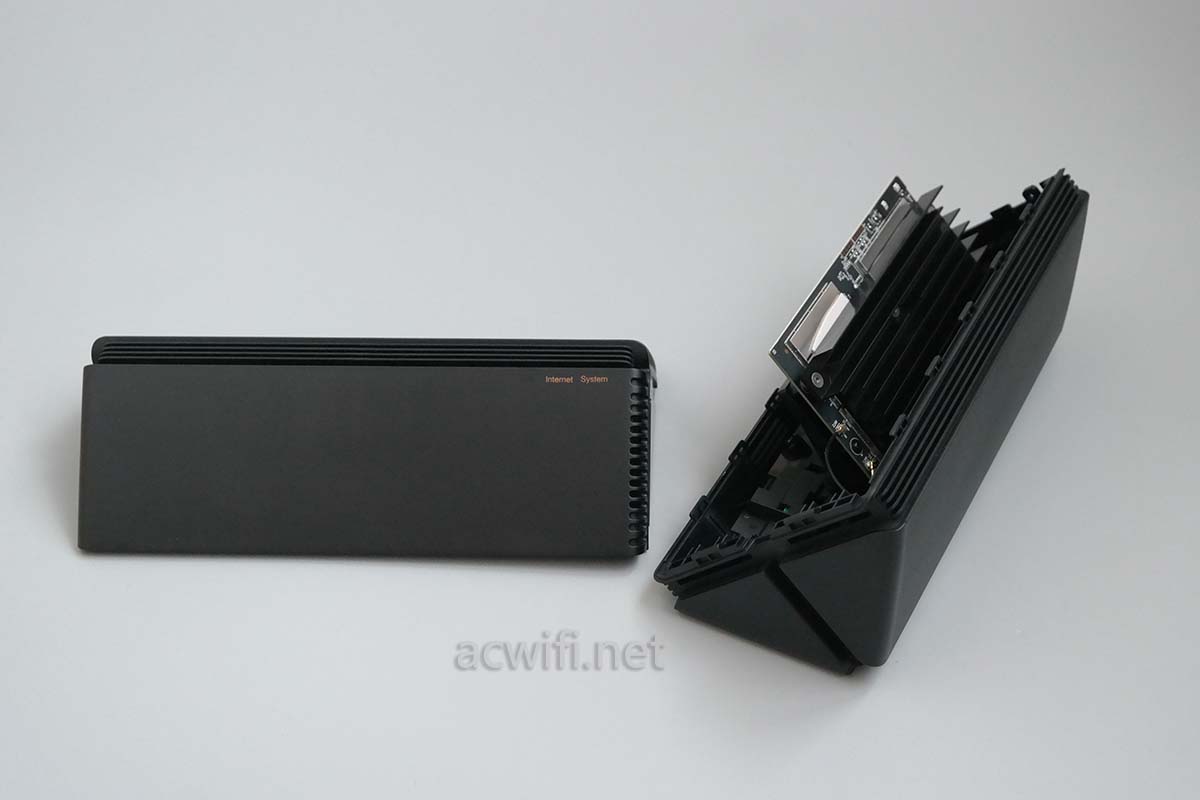

主板上覆盖了黑色的大片散热铝块,两片PCB板双频天线,因为是双频天线,所以2根就够了,AX1800就是2.4G和5G都是2x2mimo嘛。

小米AX1800拆机

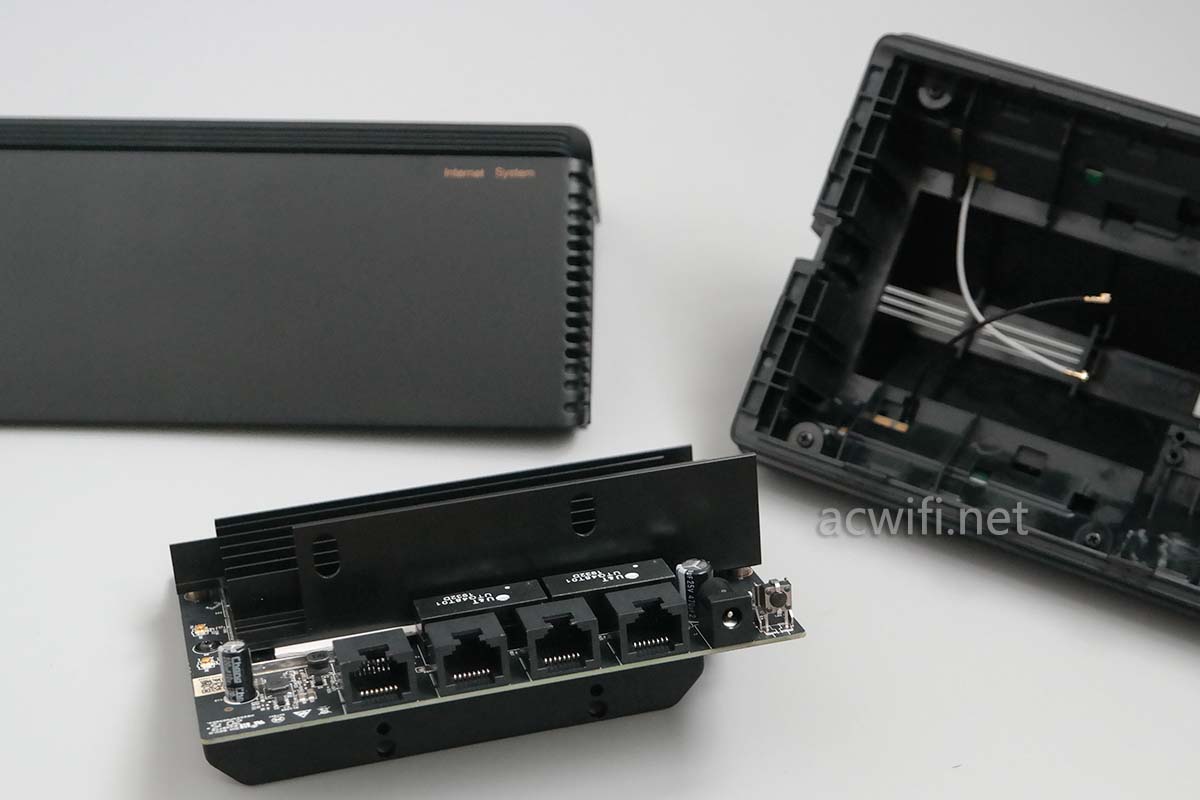

取出主板构件:

小米AX1800拆机

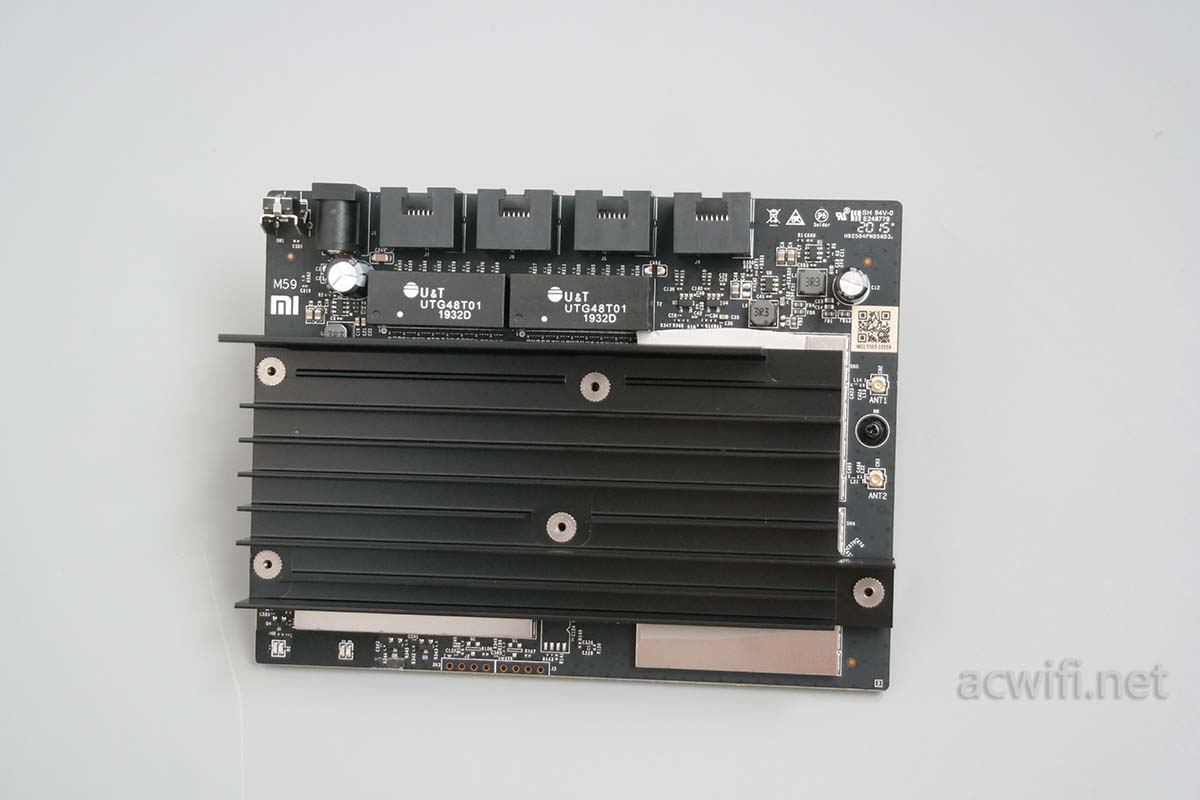

主板带散热片的一面:

小米AX1800拆机

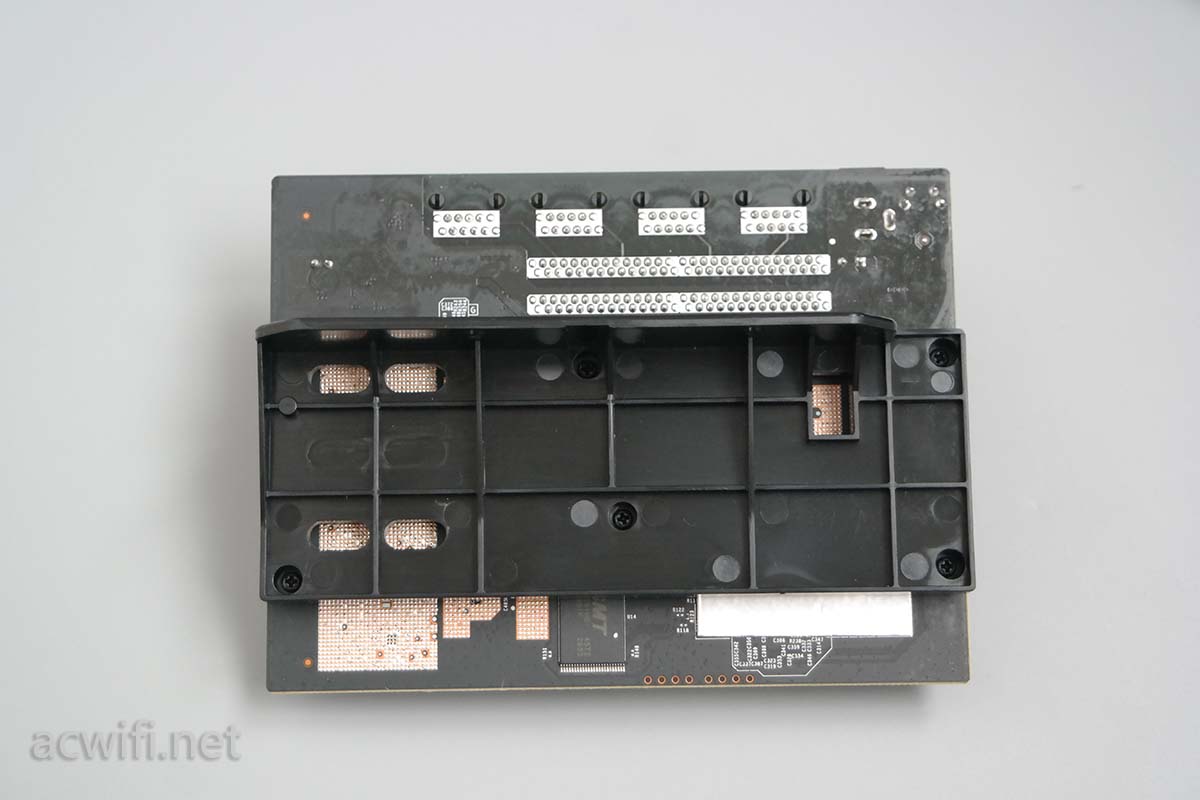

主板背面有塑料件,与正面的散热铝片用几颗丝相连。

小米AX1800拆机

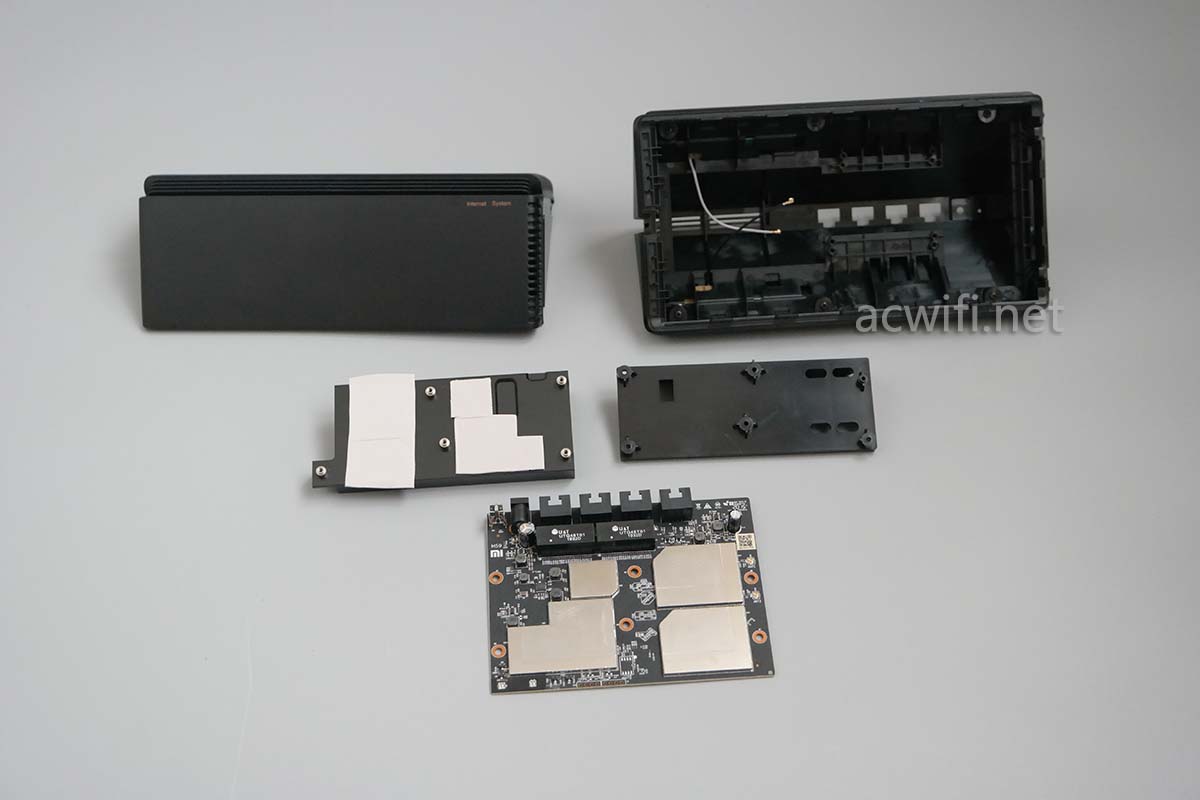

取下螺丝和散热片:

小米AX1800拆机

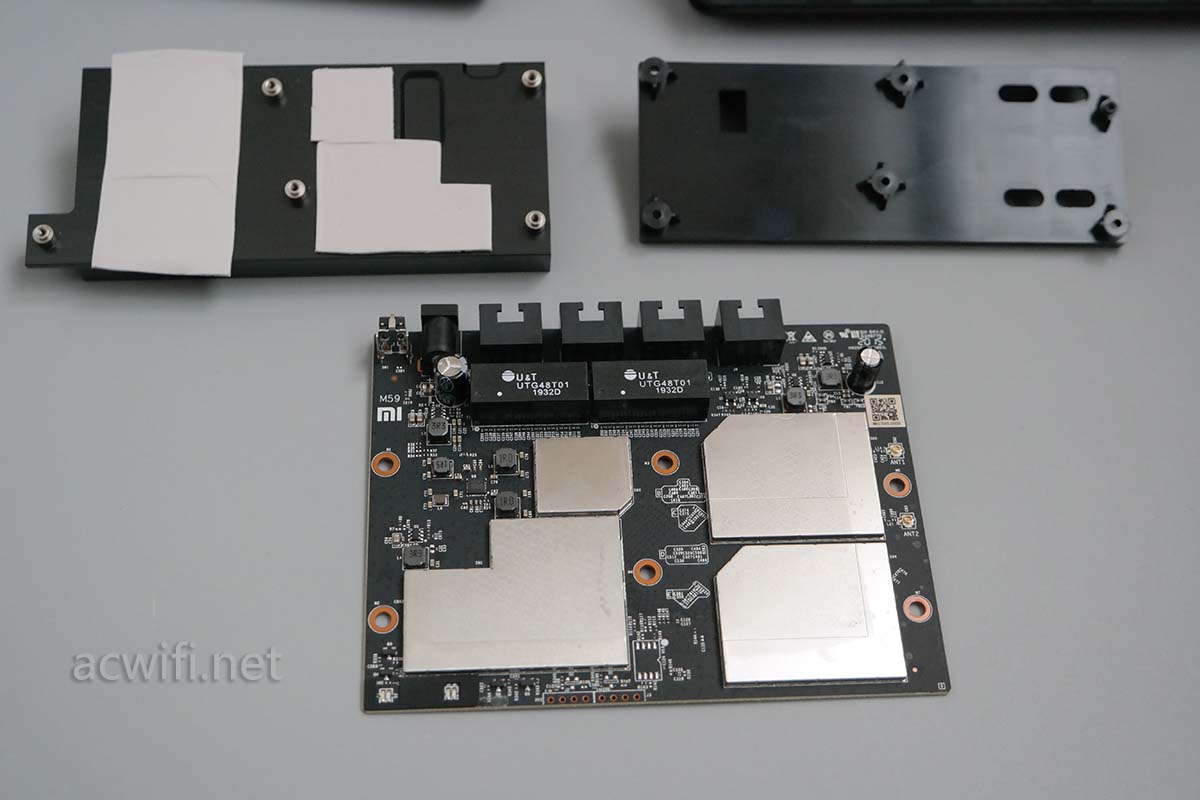

300块钱的东西,做工和用料还不错的。是不是有前斐讯的一些员工过档小米就职了?

小米AX1800拆机

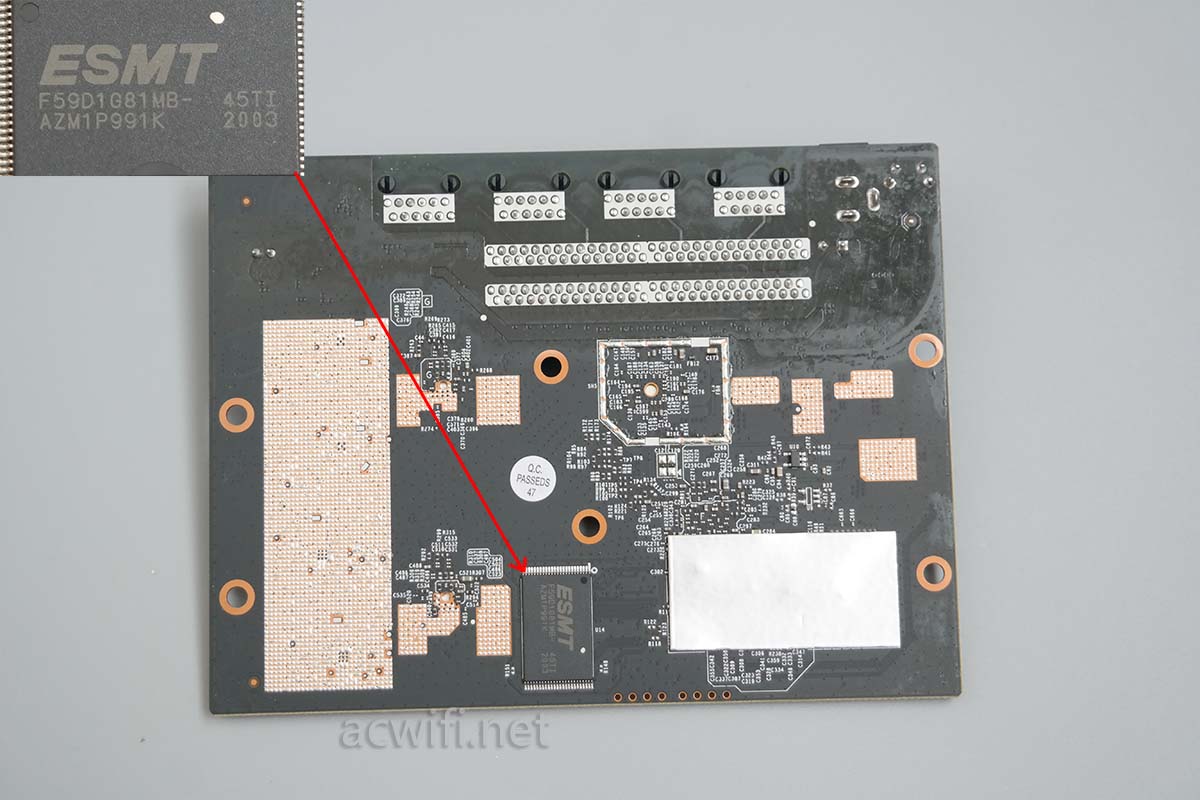

主板背面有一颗闪存芯片,型号是F59D1G81MB,容量128MB。

小米AX1800拆机

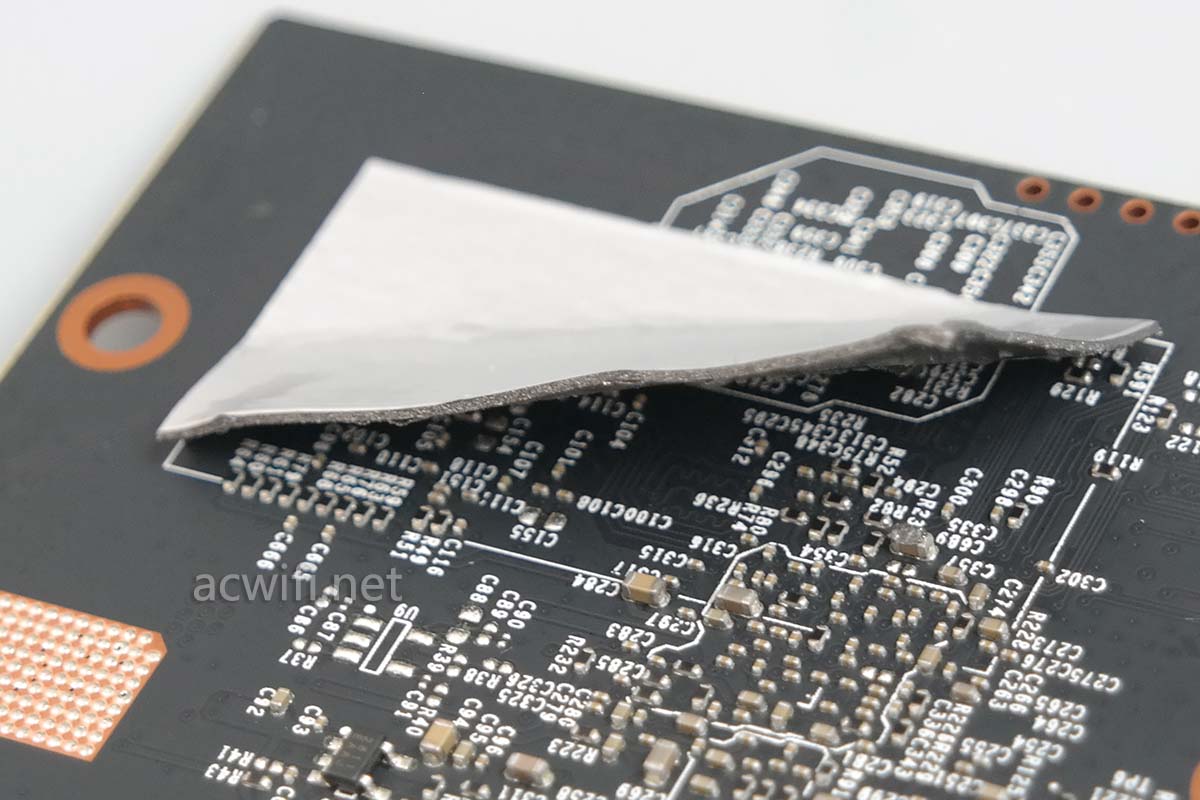

这片带金属层的胶带是好东西呀,充当屏蔽罩的角色,又方便,我去淘宝找一找,买来,粘在之前拆机的华为WIFI6上,因为屏蔽罩被我撕烂了。问题是,这是叫做什么名称??

小米AX1800拆机

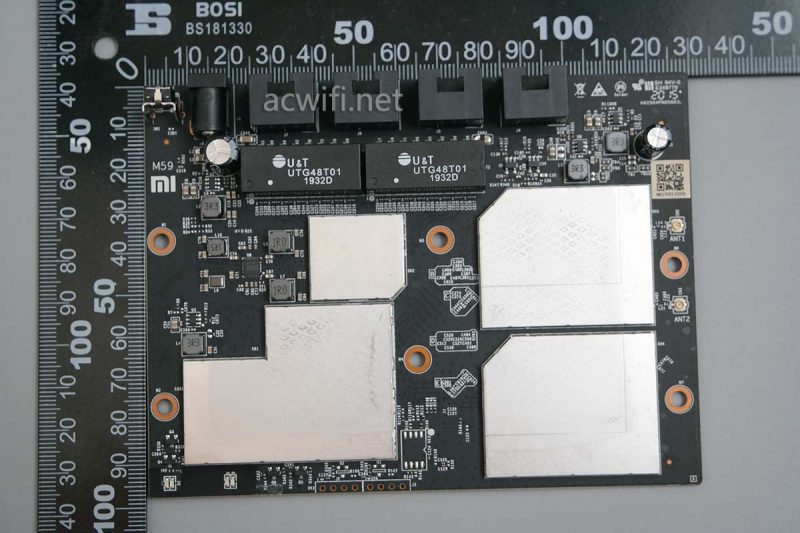

主板尺寸:

小米AX1800拆机

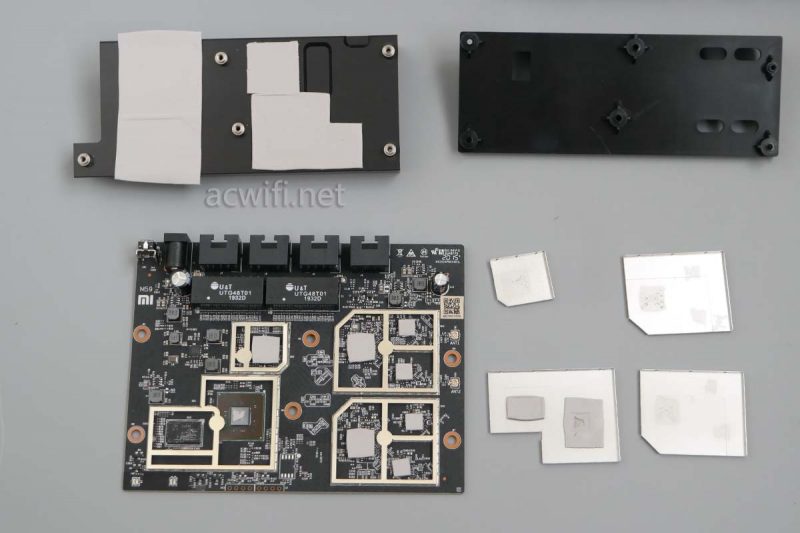

打开四个屏蔽罩:

小米AX1800拆机

每颗芯片与屏蔽罩之间都有导热硅胶垫,做得很足。

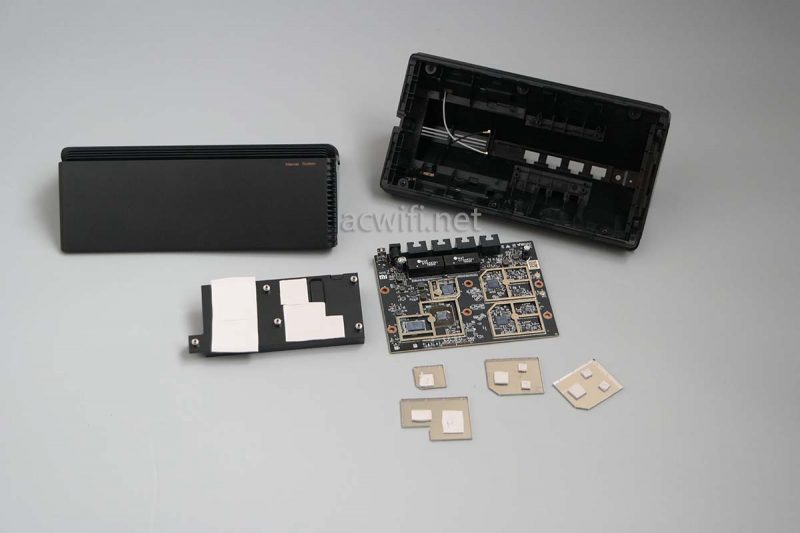

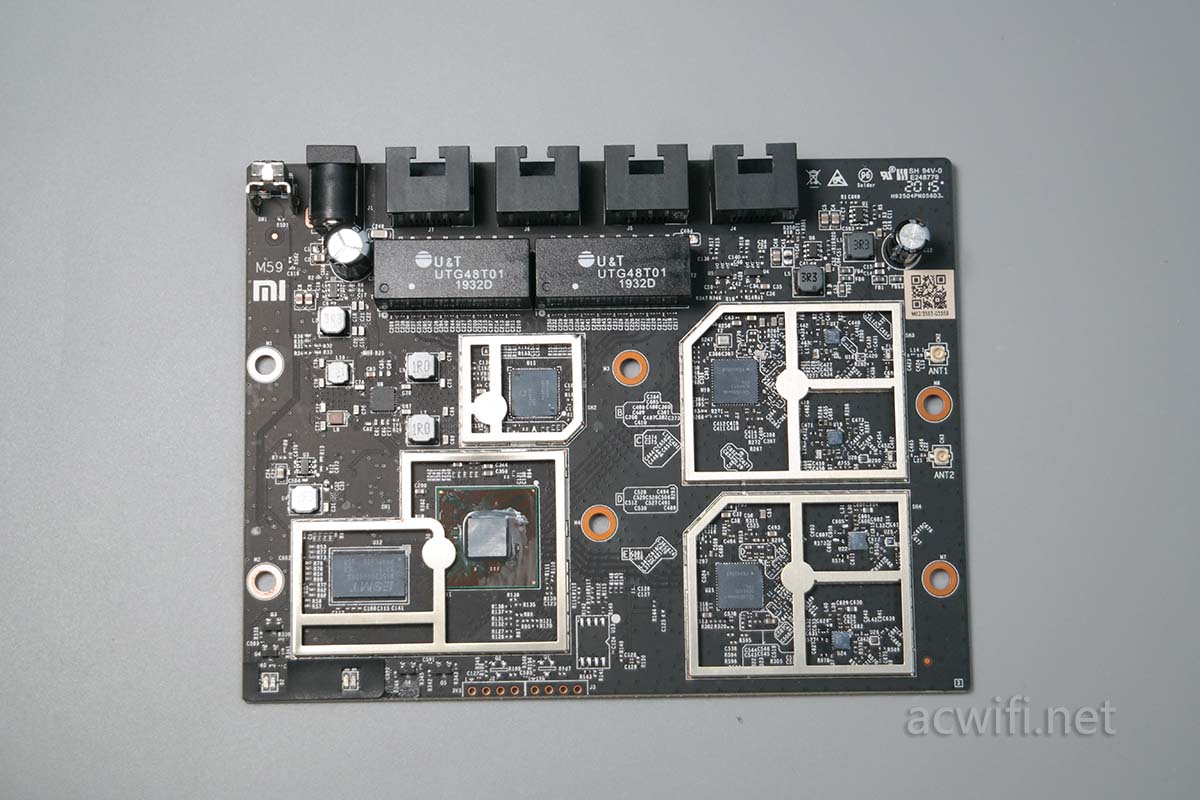

主板芯片全貌:

小米AX1800拆机

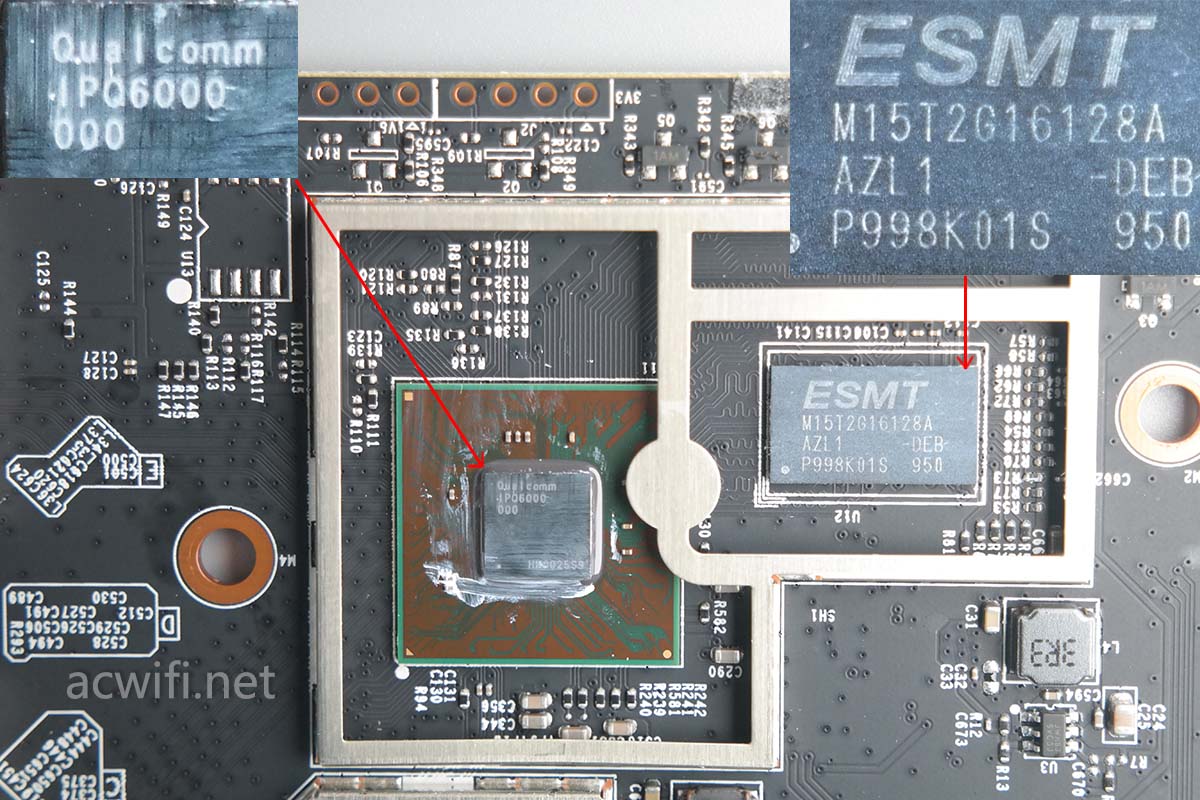

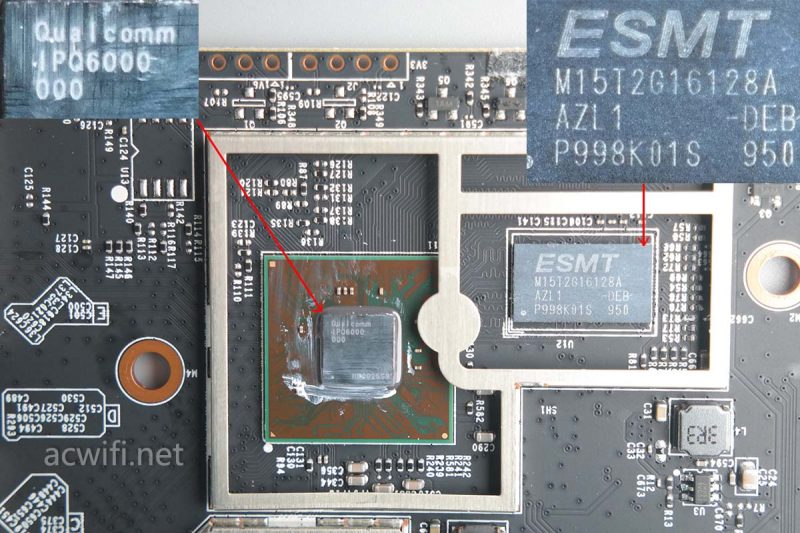

CPU型号是IPQ6000,小米的介绍是高通四核A53架构频率1.2GHz的CPU。旁边有一颗内存芯片,型号是M15T2G16128A,DDR3 256MB容量。

小米AX1800拆机

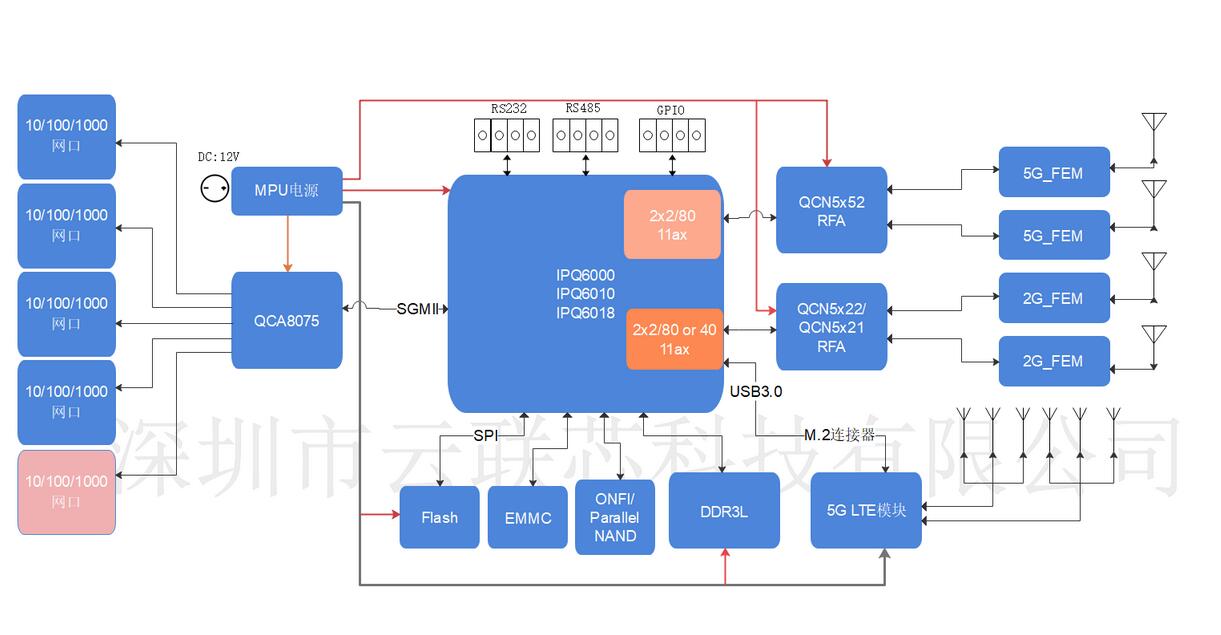

IPQ6000系列CPU架构如下图:

IP6000

硬件决定了只支持80Mhz频宽,嗯。关于这个频宽,好还是不好?有160那当然好拉,用户可以自己选择用与不用。

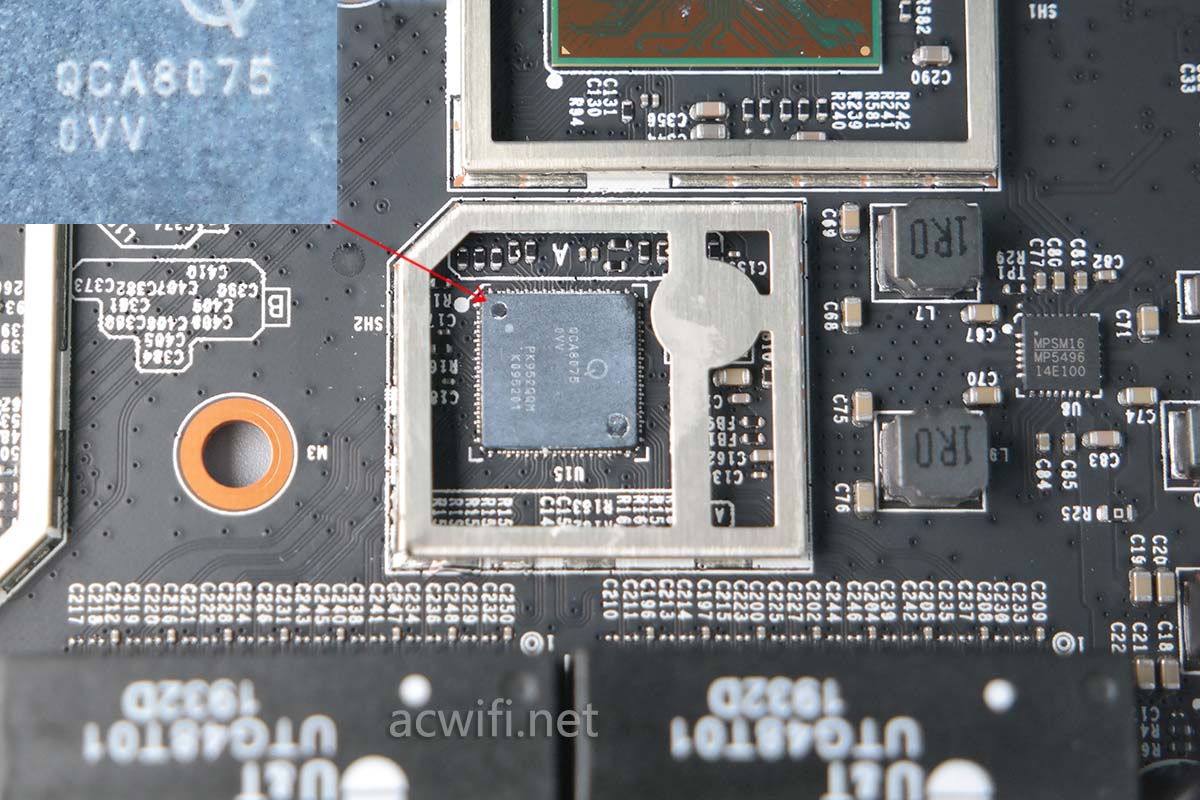

网口下方有一颗千兆交换芯片,型号是IQ8075,意思就是IPQ6000没有集成千兆交换芯片。

小米AX1800拆机

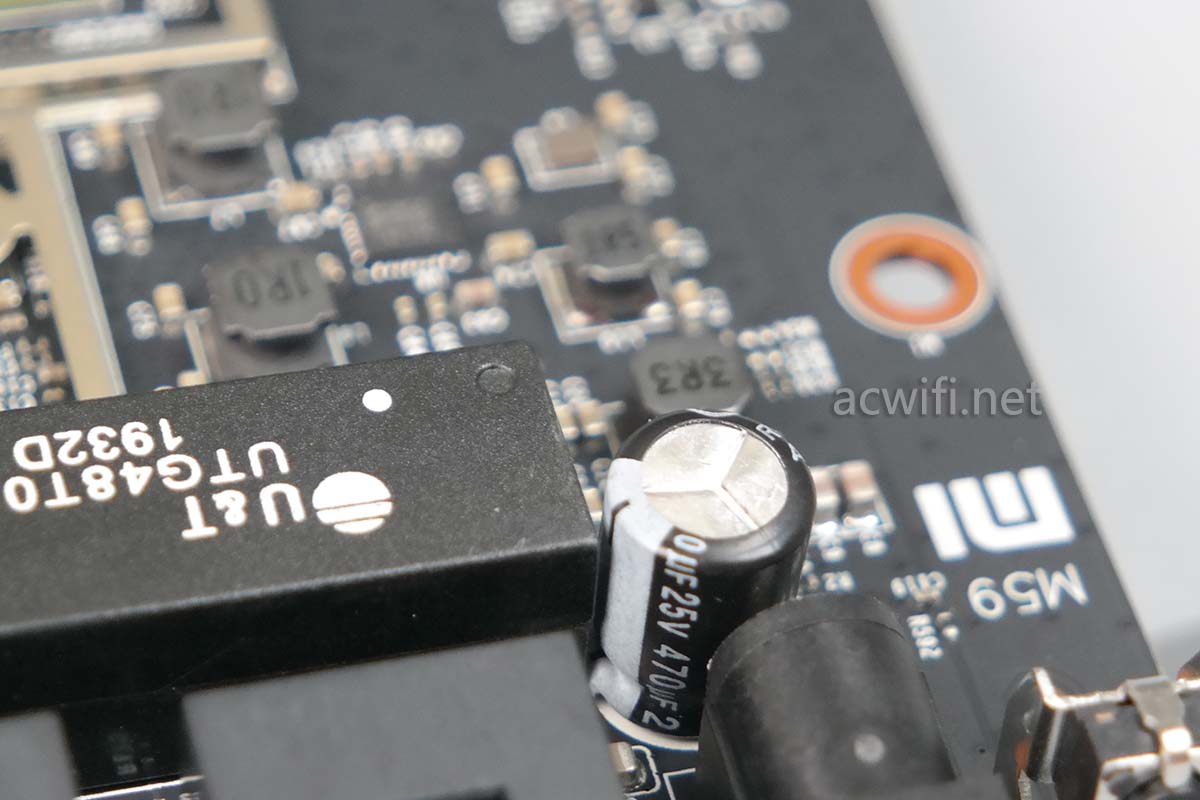

DC供电,有一颗25V 470μF电容,

小米AX1800拆机

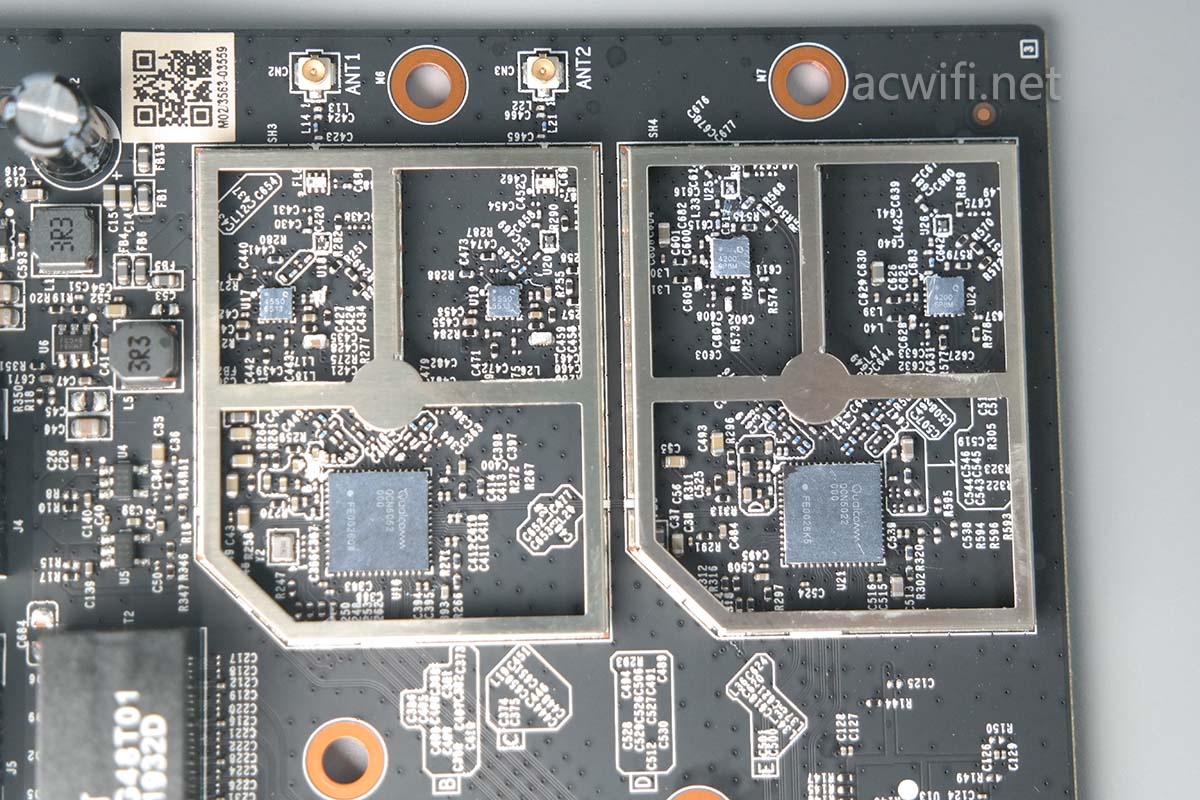

射频电路:

小米AX1800拆机

有两颗无线芯片,分别负责2.4G和5G。

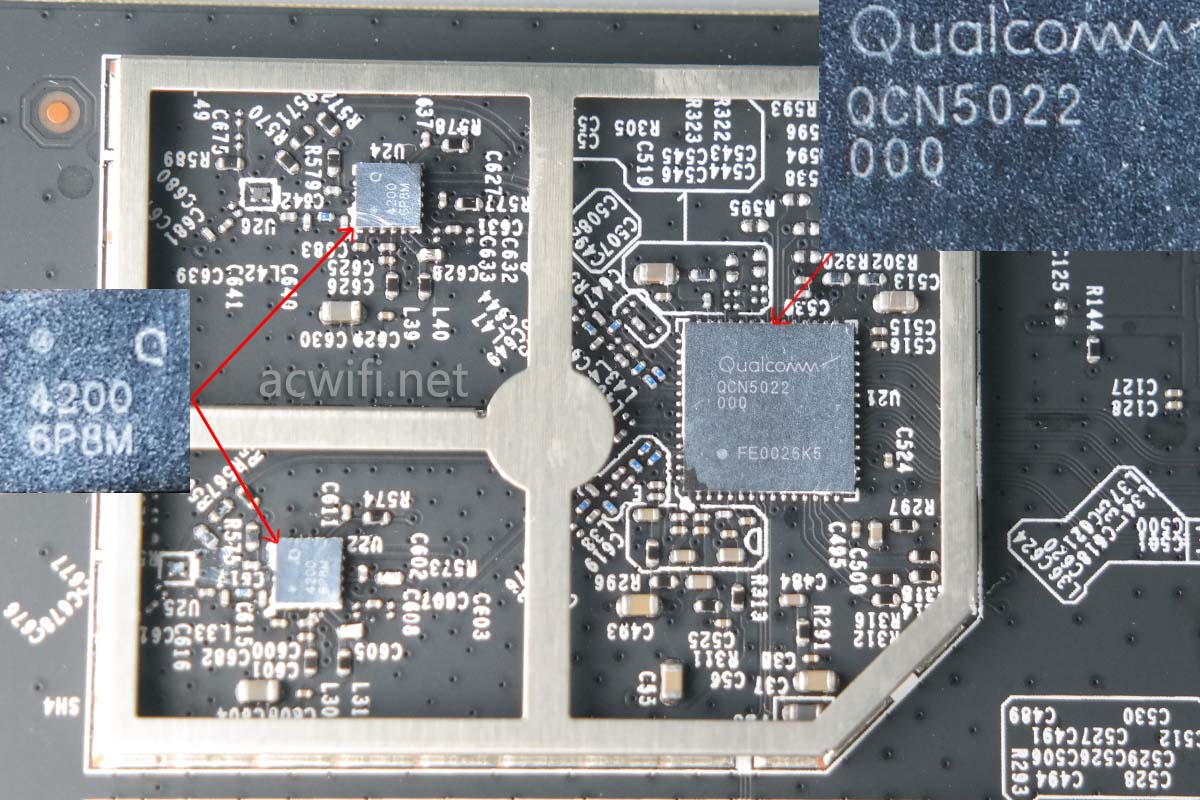

QCN5022是一颗2.4G无线芯片,2x2mimo,在WIFi6模式下最高速率573Mbps。外置了两颗功放芯片,丝印着4200的芯片型号是QPF4200。The Qorvo® QPF4200 is an integrated front end module (FEM)designed for Wi-Fi 6 (802.11ax) systems.

小米AX1800拆机

它的参数如下:

 2412-2484 MHz
POUT = +19 dBm MCS11 HE40 -43 dB Dynamic EVM
POUT = +21 dBm MCS9 VHT40 -35 dB Dynamic EVM
POUT = +22.5 dBm MCS7 VHT40 -30 dB Dynamic EVM
POUT = +25 dBm HT20 MCS0 Spectral Mask Compliance
POUT = +26 dBm 11b Spectral Mask Compliance
Optimized for +5 V Operation
33 dB Tx Gain
2.1 dB Noise Figure
15.5 dB Rx Gain & 6 dB Bypass Loss
25 dB 5 GHz Rejection on Rx Path
Integrated DC Power Detector

不是高功率功放,在256-QAM时,放大功率21 dBm=128mW。在WIFI6的1024-QAM下,放大功率19 dBm=80mW

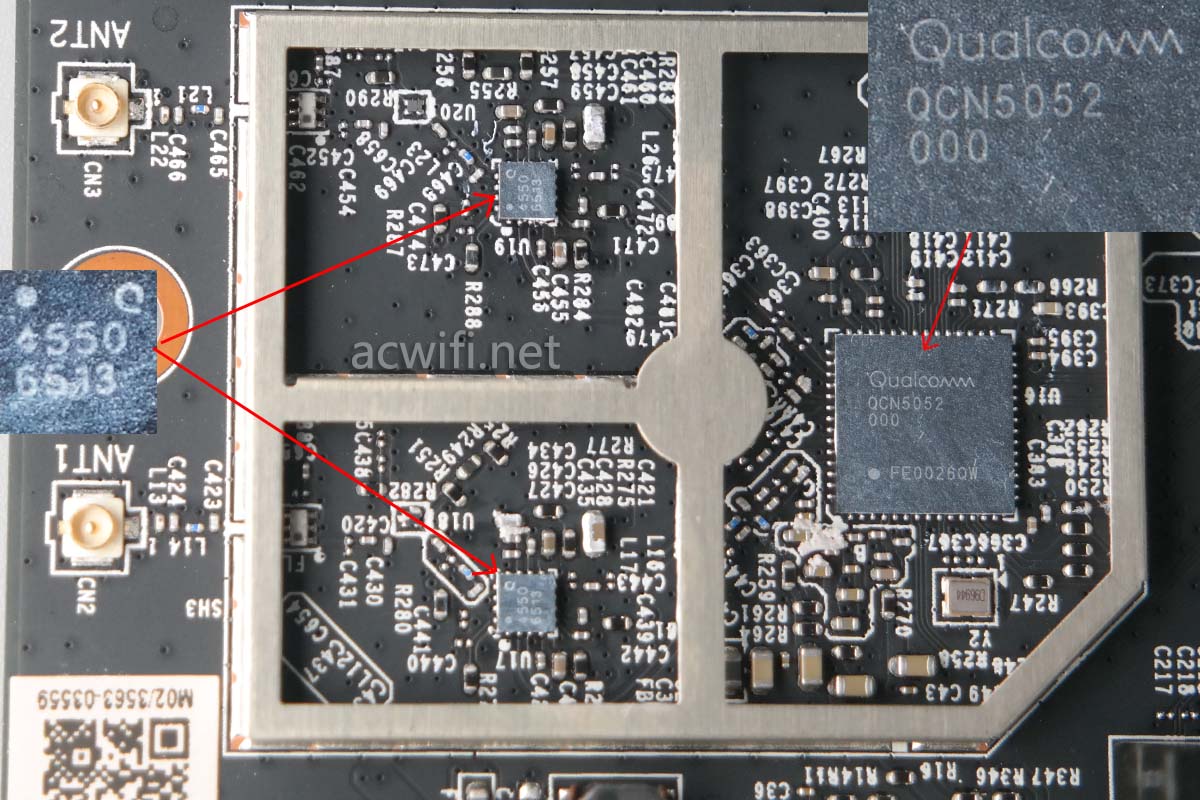

另一颗无线芯片是QCN5052,支持2x2mimo的WIFI6,最高速率1201Mbps。外置两颗独立的功放芯片,丝印着4550,型号是QPF4550。The Qorvo® QPF4550 is an integrated front end module (FEM)
designed for Wi-Fi 6 (802.11ax) systems. The compact form factor and integrated matching minimizes layout area in the application.

小米AX1800折机

它的参数是:

 5150 – 5925 MHz
POUT = +15dBm MCS11 HE160 -43dB Dynamic EVM
POUT = +16dBm MCS11 HE80 -43dB Dynamic EVM
POUT = +20.5dBm MCS9 VHT80 -35dB Dynamic EVM
POUT = +24.5dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
30 dB Tx Gain
2.1 dB Noise Figure
13.5 dB Rx Gain & 8 dB Bypass Loss
30 dB 2.4 GHz Rejection on Rx Path

放大功率一般,不过在楼下D点用小米4C测速也有190Mbps,但扔比不上红米AC2100的5G。这只是拆机,就不做多余的测试了。

小米AX1800的待机功率5.6W,5G传输时8.5W。12V 1A的电源只是刚刚好够用。

至此,小米路由器AX1800的拆机完成。

小米AX1800拆机

小米AX3600无线路由器拆机

像小米AX3600一样的总结,硬件值它的售价。不支持160Mhz频宽会是它的弱点吗?如果你的接收设备支持160Mhz,那么它对你来说是个弱点,如果全是80MHz,那么它就不是问题。

最近有许多朋友留言问我什么时候出2020年的选购,就这几天吧,不会超过6月1日。

补充一下,上网方式里没有AP模式;不支持k/v/r。固件版本1.0.34。

后来发现中继模式是在设置上网方式页面的最下方,有模式切换。。跟AX3600一样。

当AP用不一定要用AP模式,所有路由器都可以关DHCP服务改LAN IP与主路由IP同一网段,插在LAN上就OK,缺点是少了一个网口可用。
