腾达AC21拆机,换个壳

腾达AC21今天首发,价格129元,想当年腾达AC23首发价99元,感觉这个。。。。嗯。有点贵。听说腾达代工了其它的2100M路由器产品, 不知是否真的。之前对腾达AC23的拆机:腾达AC23拆机,最便宜的4x4mimo 5G

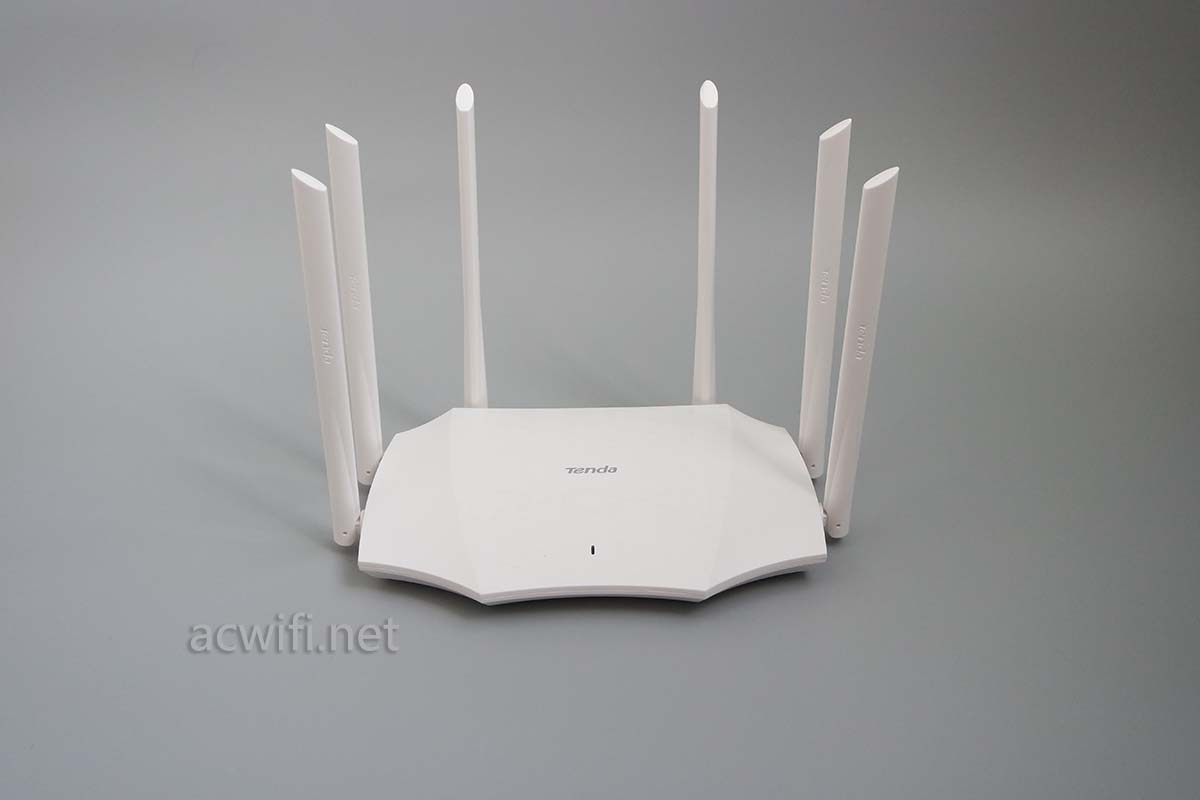

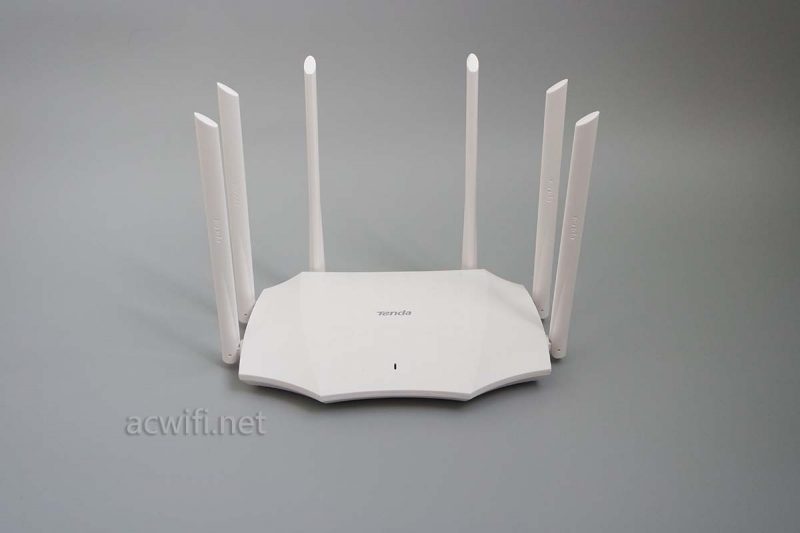

腾达AC21白色的外观,配上6根外围天线:

腾达AC21拆机

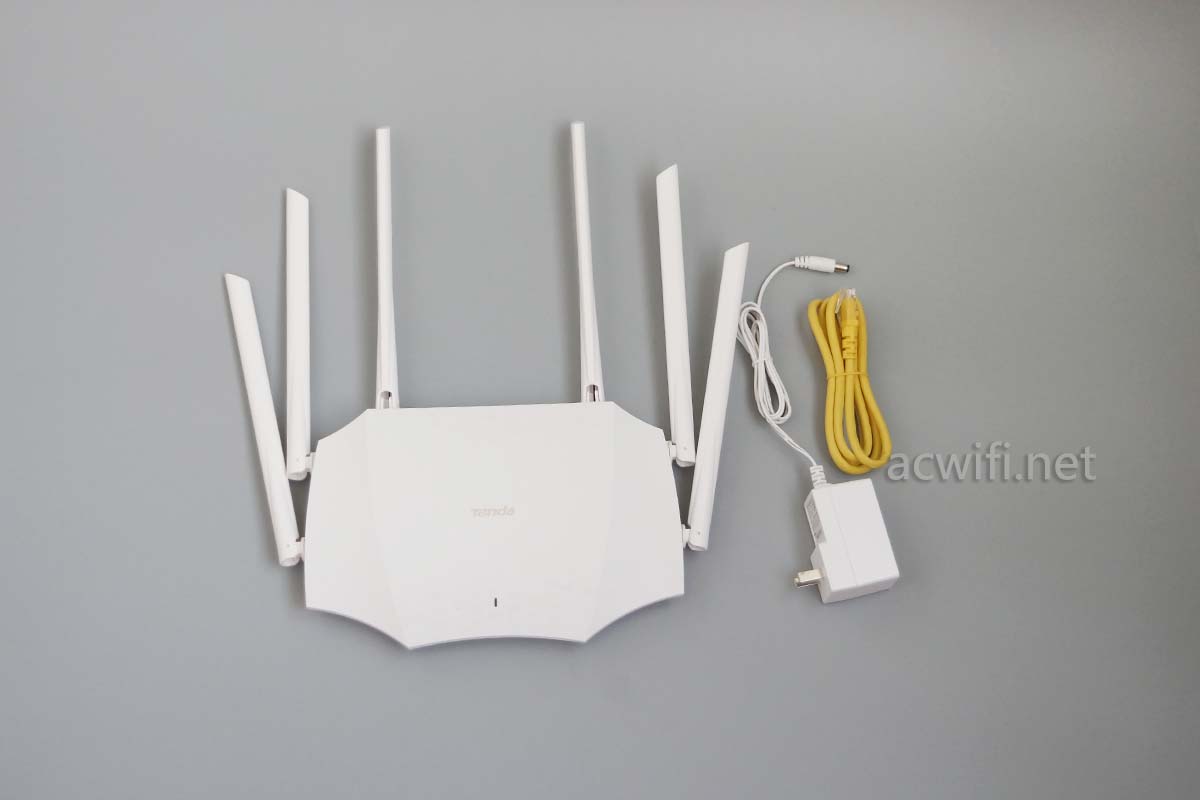

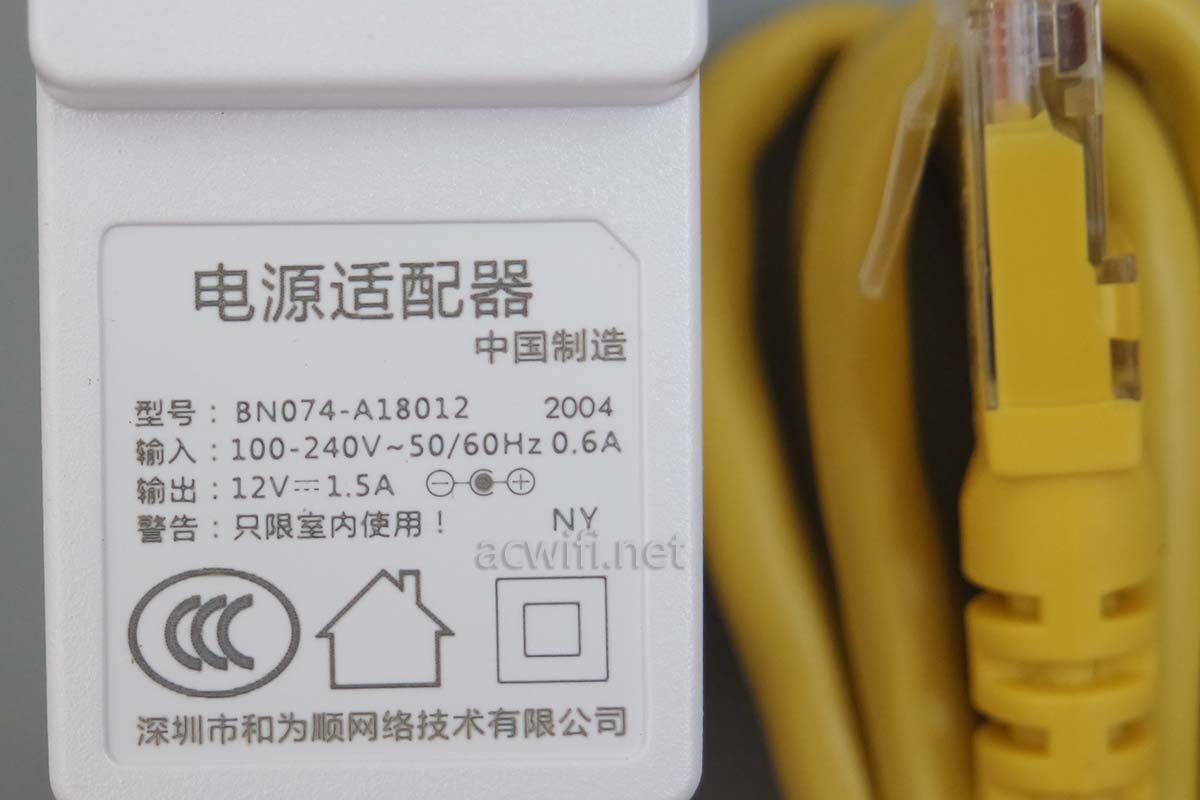

电源是12V/1.5A,算是不错了,附送一根网线。我觉得有些路由器不配网线,真是说不过去,例如华为AX3。

腾达AC21拆机

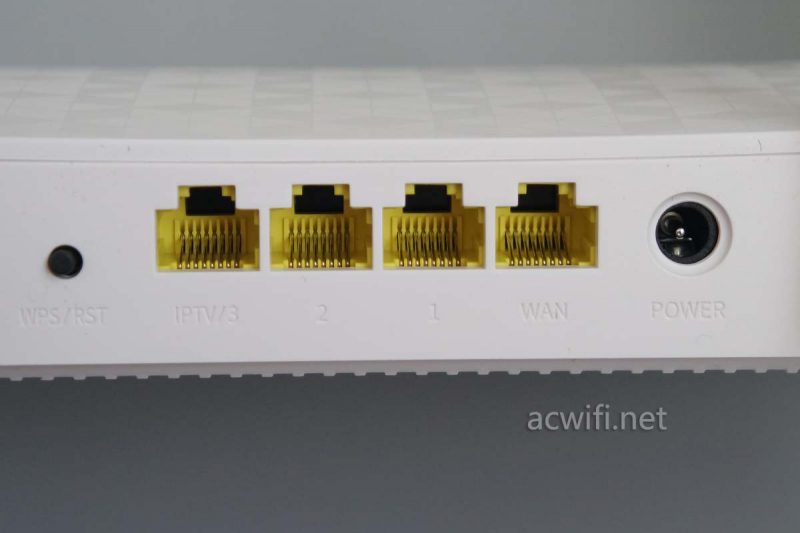

背面4个全千兆网口:

腾达AC21拆机

正面看:

腾达AC21拆机

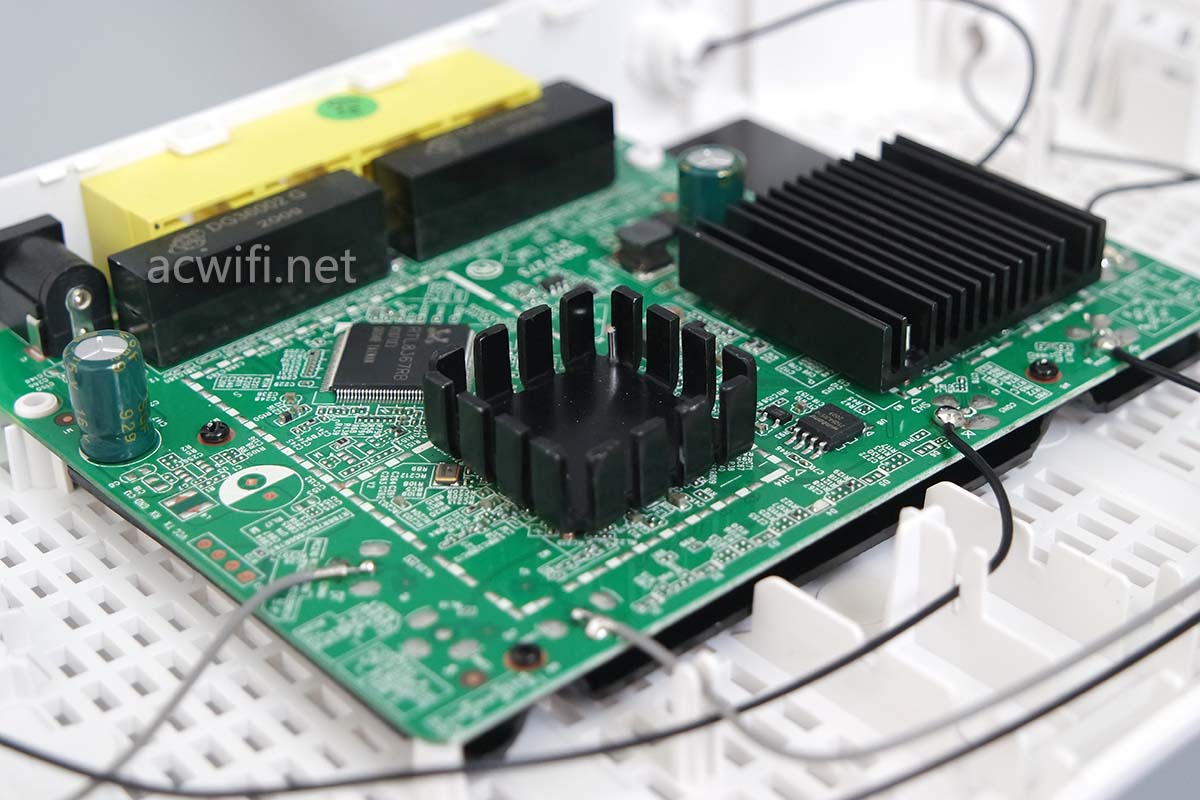

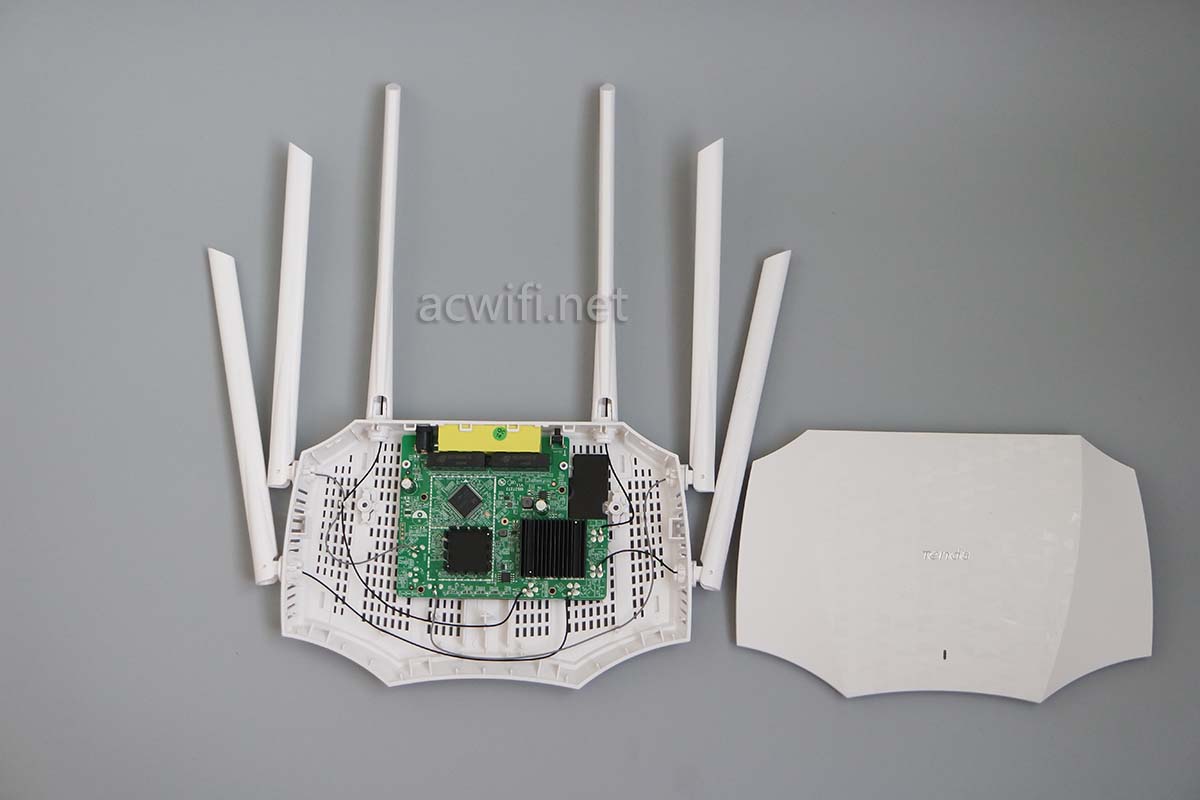

拆开就看见有2片散热器。一般来说国产无线路由器的外壳比主板大很多。

腾达AC21拆机

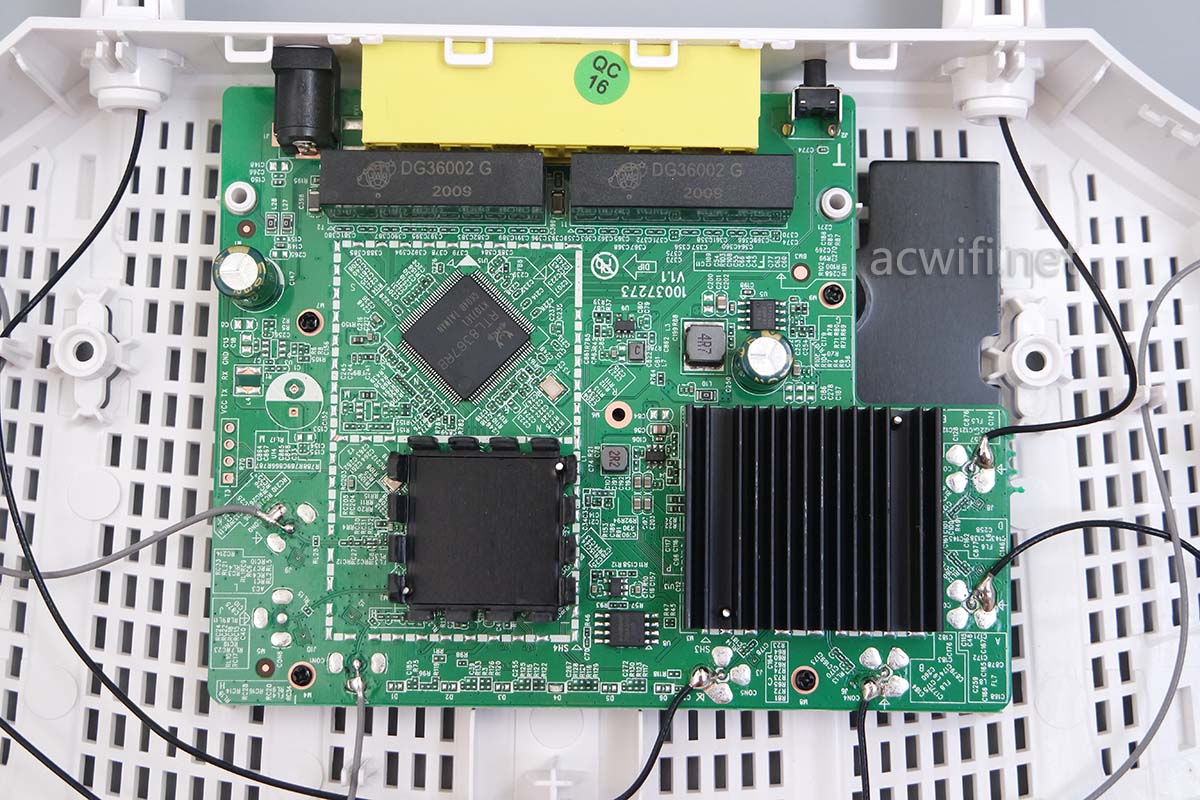

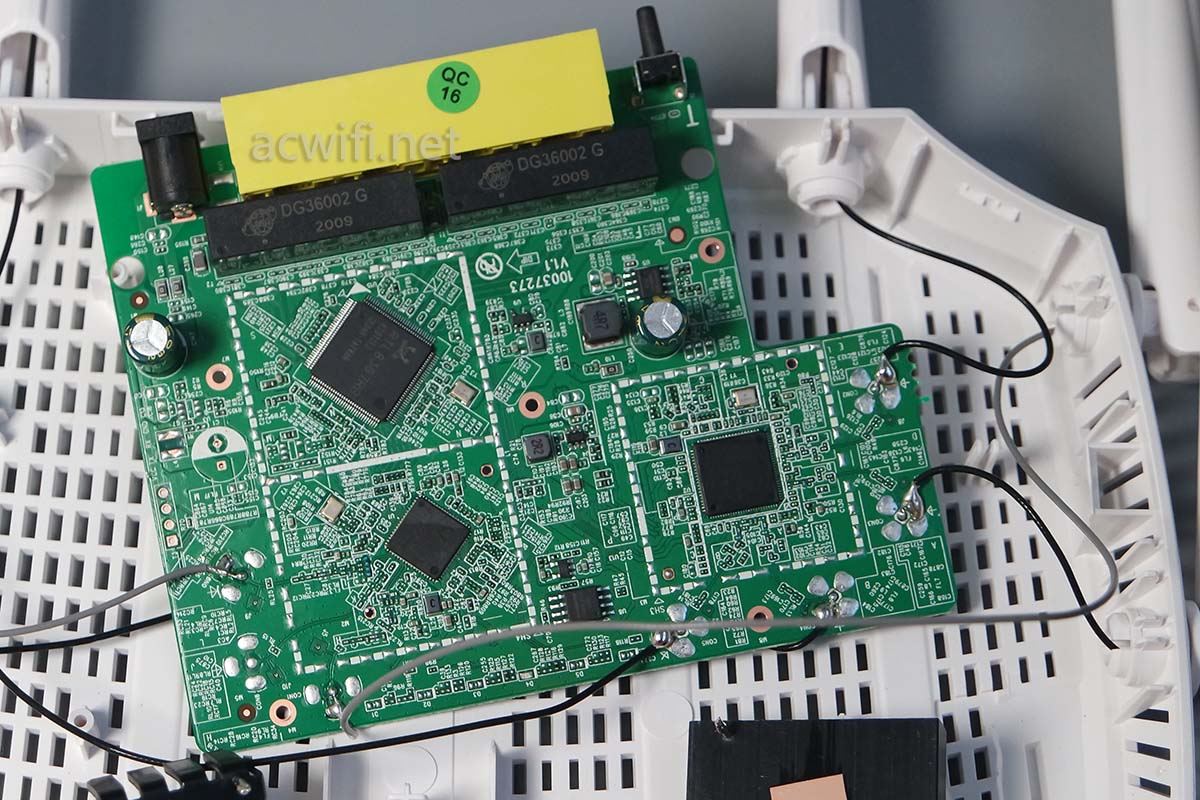

放大点看主板,主板上印有V1.1字样。

腾达AC21拆机

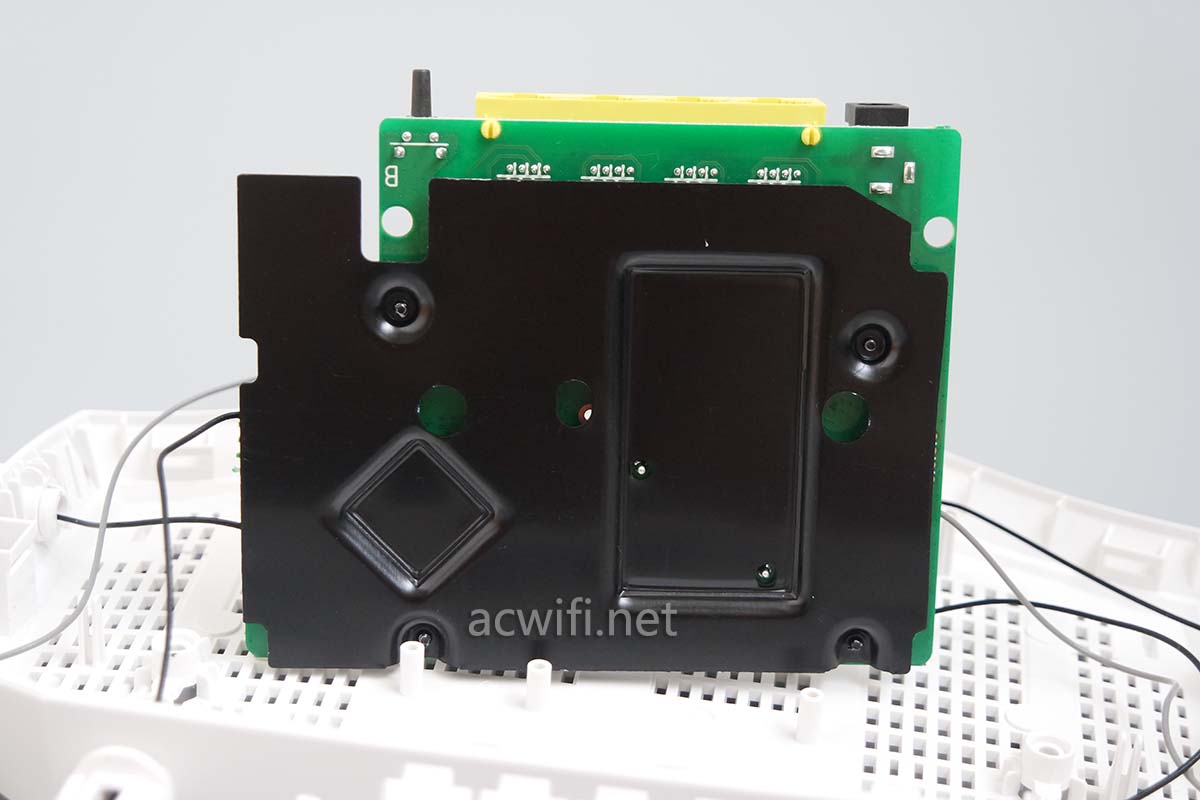

翻转看主板背部,有大块铝质散热片,散热做得足。

腾达AC21拆机



腾达祖传的焊死散热片:

腾达AC21拆机

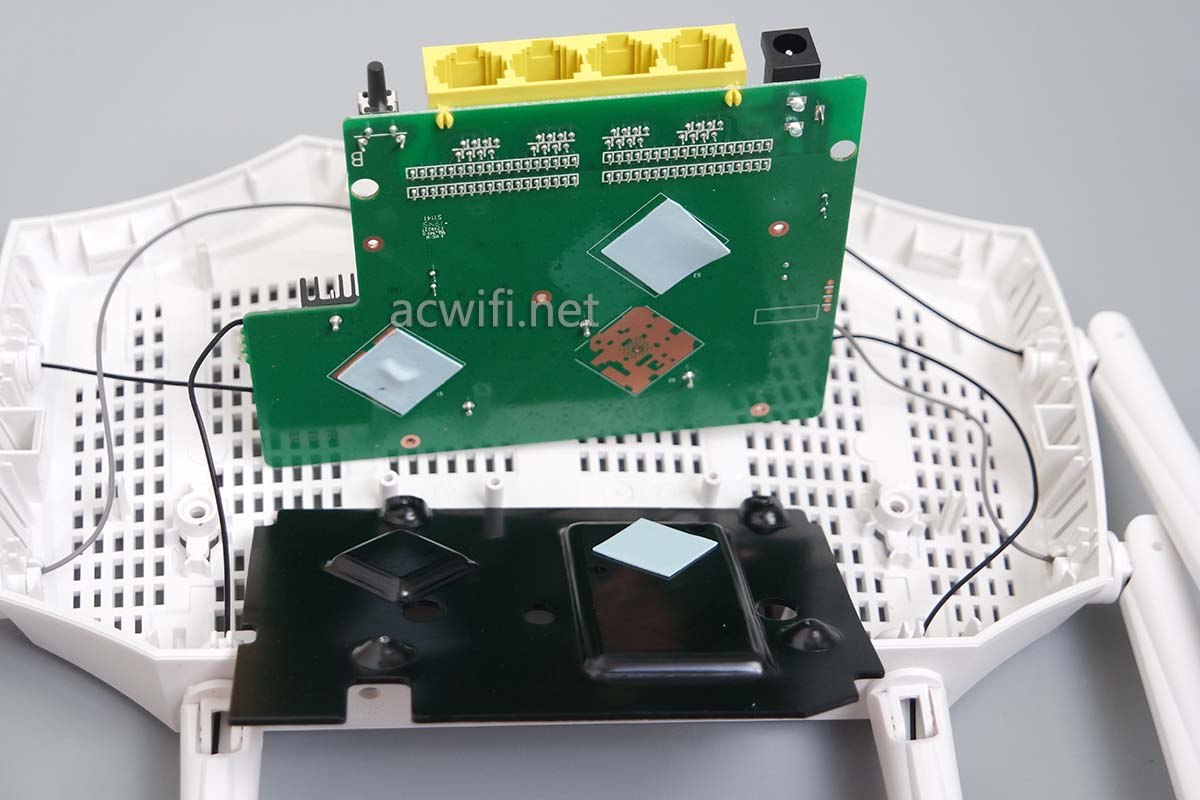

取下背面的散热片看看,没什么元件可以看的。

腾达AC21拆机

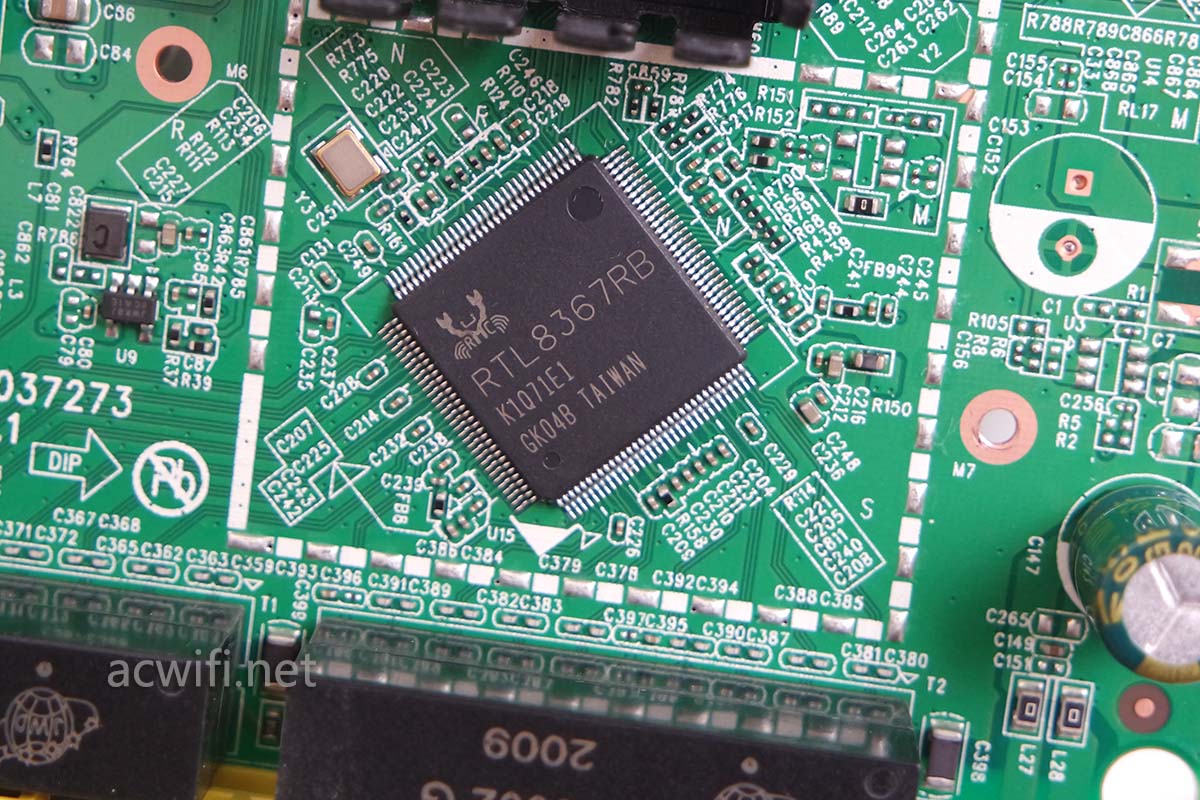

最大的一颗芯片是RTL8367RB,一颗千兆交换机芯片,没有了它,这路由器就成了百兆的版本。

腾达AC21拆机

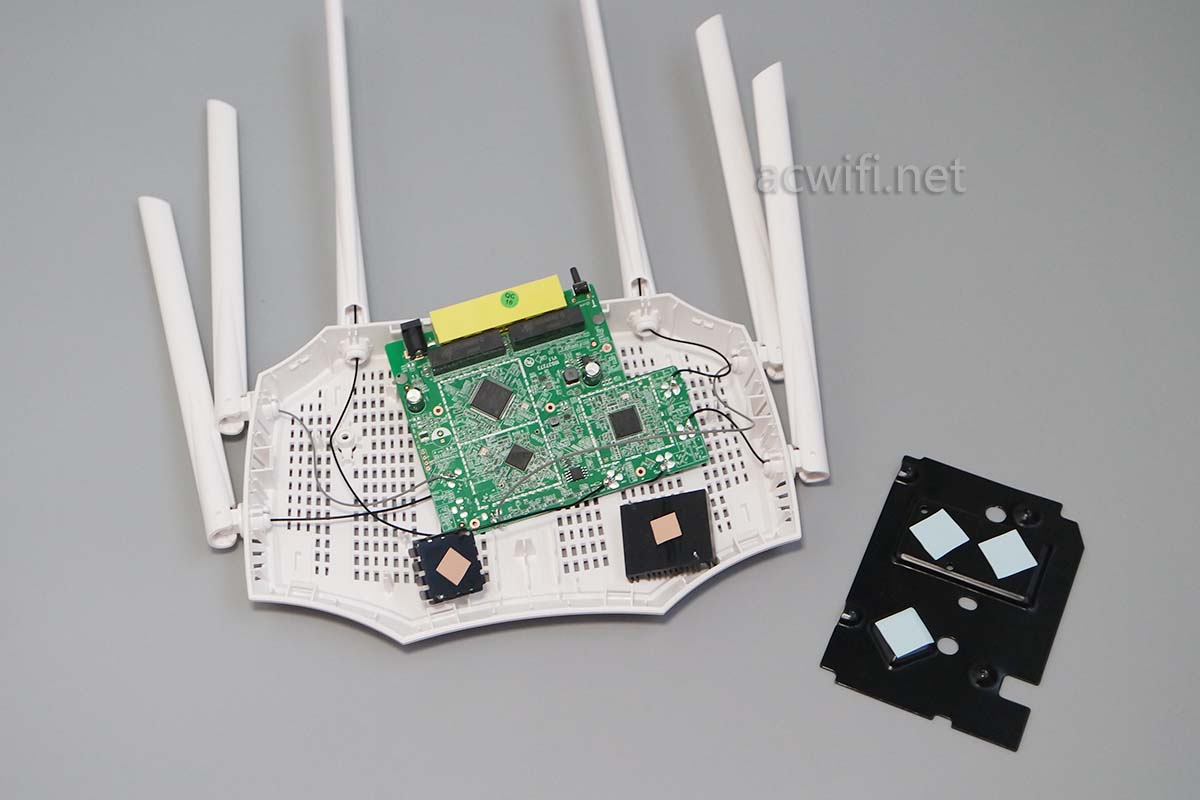

用焊锡的方法把2个散热片扯了下来:

腾达AC21拆机

比AC23首发价要贵30元,所期待的外置功放芯片,并没有出现在我眼前,是否;因功放体积太小了而我又在扯散热片时不小心刮走了。。。显然没有的事。

腾达AC21拆机

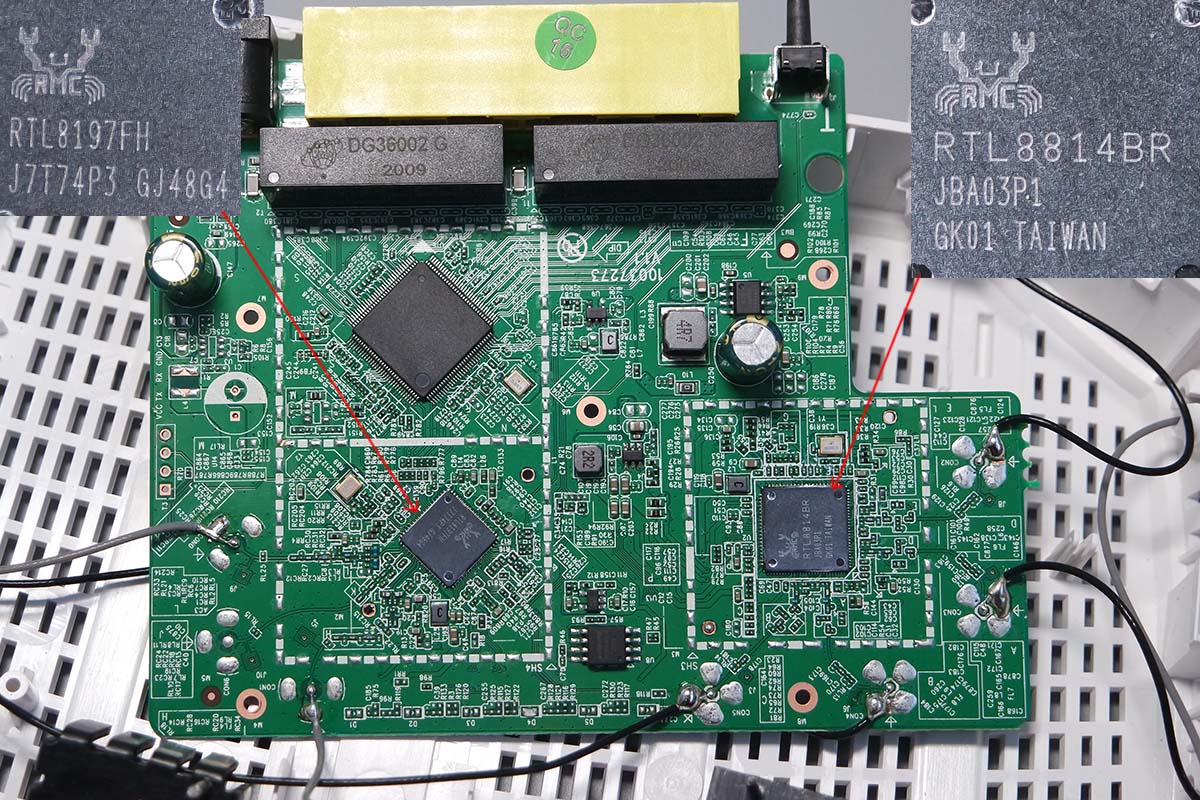

两款芯片型号如下图:

腾达AC21拆机

左边的芯片是RTL8197FH,一颗单核1GHz的CPU,集成了2.4G,2x2mimo,64-QAM,最高速率300Mbps,没有外置功放,CPU集成了64MB内存。为什么肯定是64MB?看后面便知。

右边芯片是RTL8814BR,是一颗5G无线芯片,支持4x4mimo,在265-QAM和80MHz频宽下最高速率1733Mbps,所以这款是AC2100M的无线规格,支持不是很实用用要求多多的MU-MIMO,没有外置功放芯片。RTL8814BR的热量比较大,所以用上较大的散热片,但没有华为AX3 pro那么热。

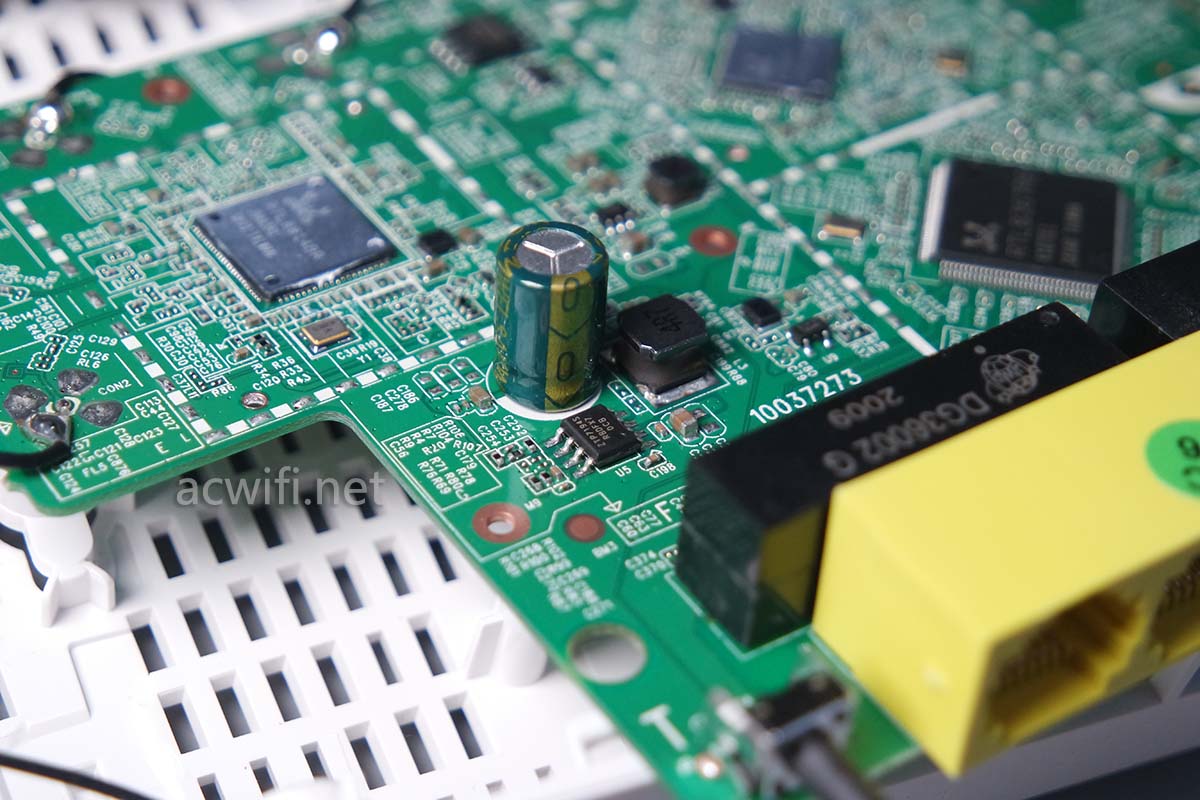

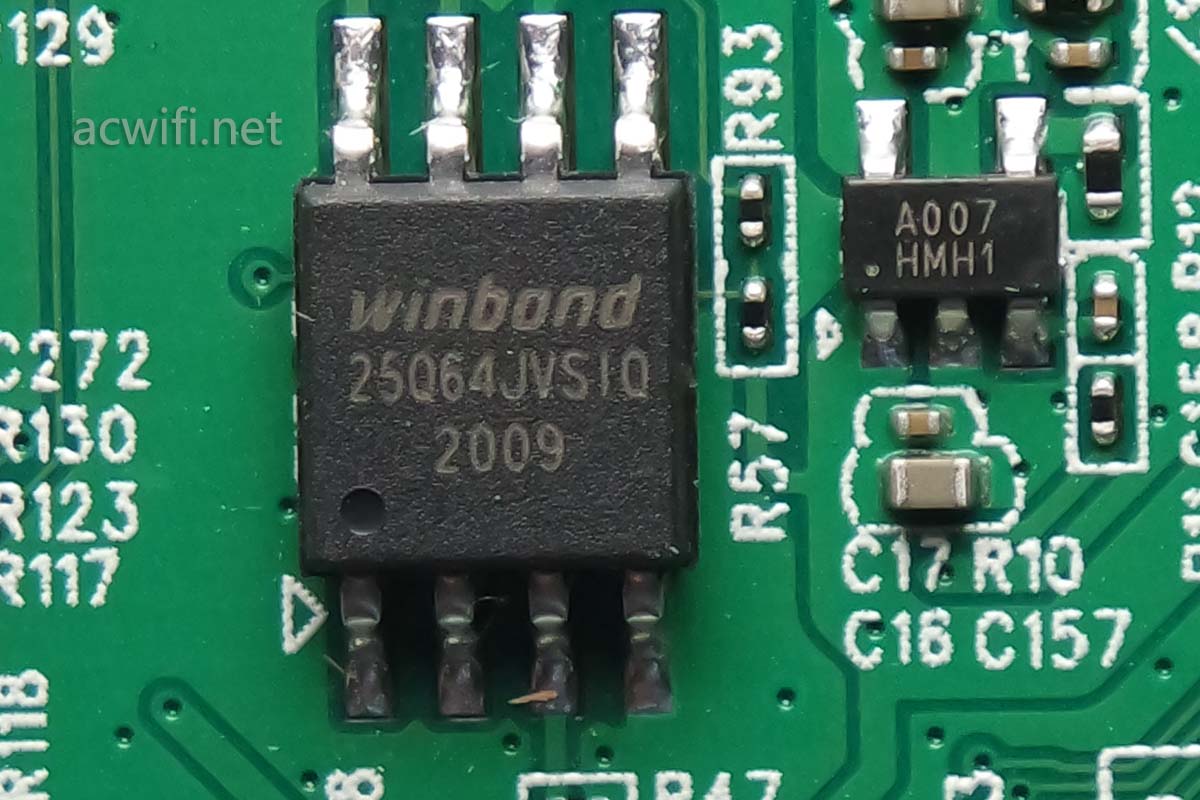

闪存芯片型号是W25Q64JVSIQ,容量8MB。

腾达AC21拆机

电容:

腾达AC21拆机

在主板上丝印了TTL针脚定义,找出了N年前为了R7000裸板救砖而买的TTL线接上,读出腾达AC21的TTL信息,截出前面一段内容:

Booting…
init_ram

DDR init OK
init ddr ok

DRAM Type: DDR2
DRAM frequency: 533MHz
DRAM Size: 64MB
JEDEC id EF4017, EXT id 0x0000
found w25q64
flash vendor: Winbond
w25q64, size=8MB, erasesize=64KB, max_speed_hz=29000000Hz
auto_mode=0 addr_width=3 erase_opcode=0x000000d8
Write PLL1=80c00042
=>CPU Wake-up interrupt happen! GISR=89000080

RTL8197F-VG boot release version:568 (Dec 10 2019-01:40:36) (999MHz)
Mac addr:有码系列
LAN WAN isolate config…
Lan pbmp:0x000000ef
Wan pbmp:0x000000f0
use Switch new descriptor
wait for upgrage
port[0] link:down
port[1] link:down
port[2] link:down
port[3] link:down
port[4] link:down
irq:0x00008080
Jump to image start:0x80a00000…
decompressing kernel:
Uncompressing Linux… done, booting the kernel.
done decompressing kernel.
start address: 0x804cf460
Linux version 3.10.90 (root@linux-aj0z) (gcc version 4.4.7 (Realtek MSDK-4.4.7 Build 2001) ) #1 Sun Apr 12 15:45:55 CST 2020
bootconsole [early0] enabled
CPU revision is: 00019385 (MIPS 24Kc)
Determined physical RAM map:
memory: 04000000 @ 00000000 (usable)

清楚看见内存内量64MB,闪存容量8MB,CPU频率999MHz。

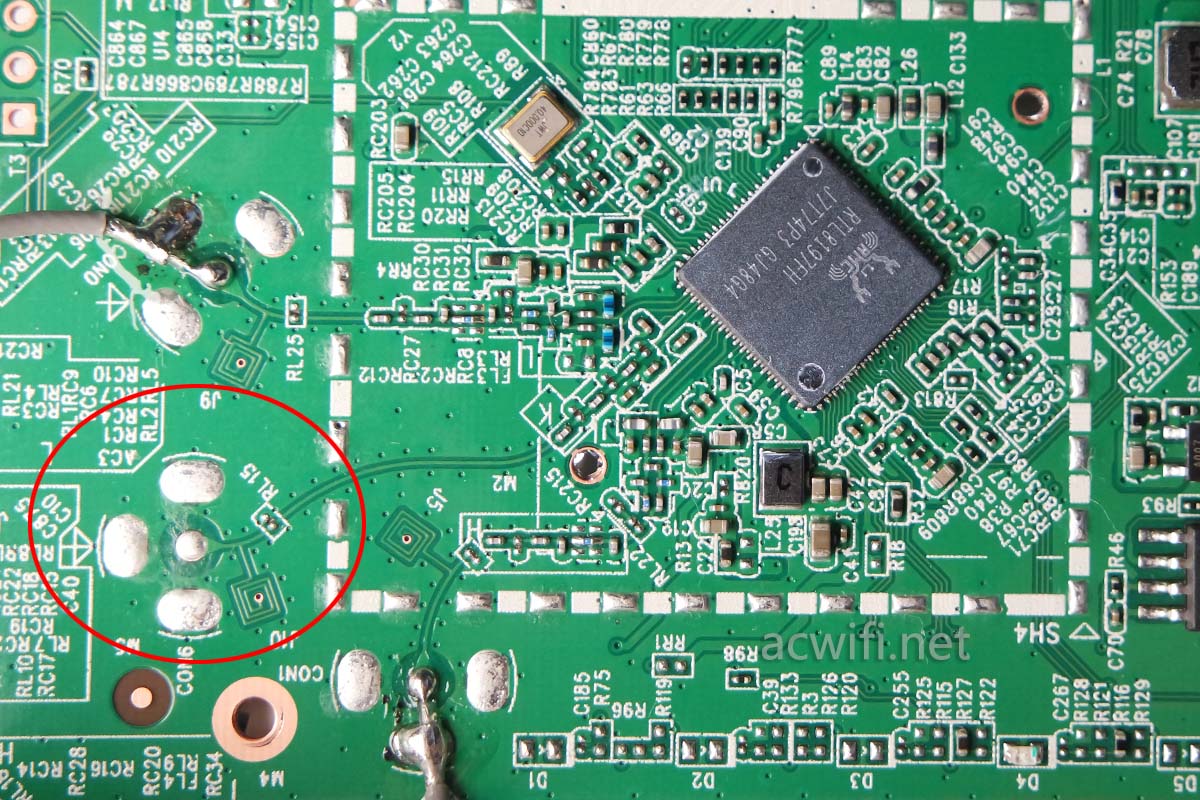

用小米4C测了楼下D点位置的5G 44信道,结果跟腾达AC23一样的表现不佳。从目前售价来看,AC23比AC21要贵,这两者有什么差别?主板结构是一样的,硬件也一样,不同的是下图的红圈位置:

腾达aC21拆机

比AC23少接了这个天线,这个天线的作用是系统自动识别信号较佳的天线来工作,然而即使接上它,AC23的信号质量有待提升。

价格定位比较尴尬,上有169元的红米AC2100,它的5G芯片是MTK7615N,也是没外置功放,但MT7615N的信号表现还很不错的。下有水星D191G,虽然是3x3mimo,从数字上比不过4x4mimo,但是信号还不错,比AC21和AC23都要好些。
