TPLINK XDR1860拆机,MTK首款WIFI6无线路由器

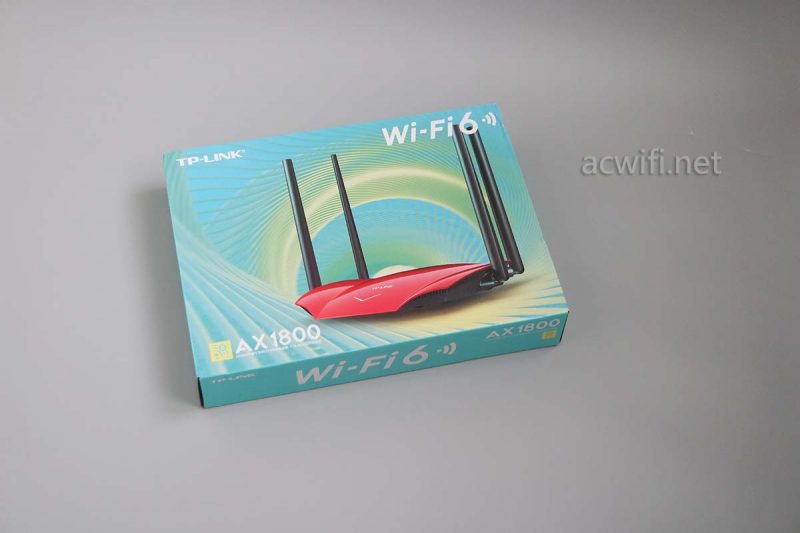

MTK出品,是性价比的代名词,性能虽不算出众,胜在价格够大众(不是四个轮子的那个大众)。TP-LINK XDR1860就是MTK的首款支持WIFI6的无线路由器,之前我一直很期待。因为对它的MT7621A+MT7615系列的喜爱。它的外包装看起来很小清新,有种往蛋糊里挤进半个柠檬汁后焗出来的味道。

XDR1860拆机

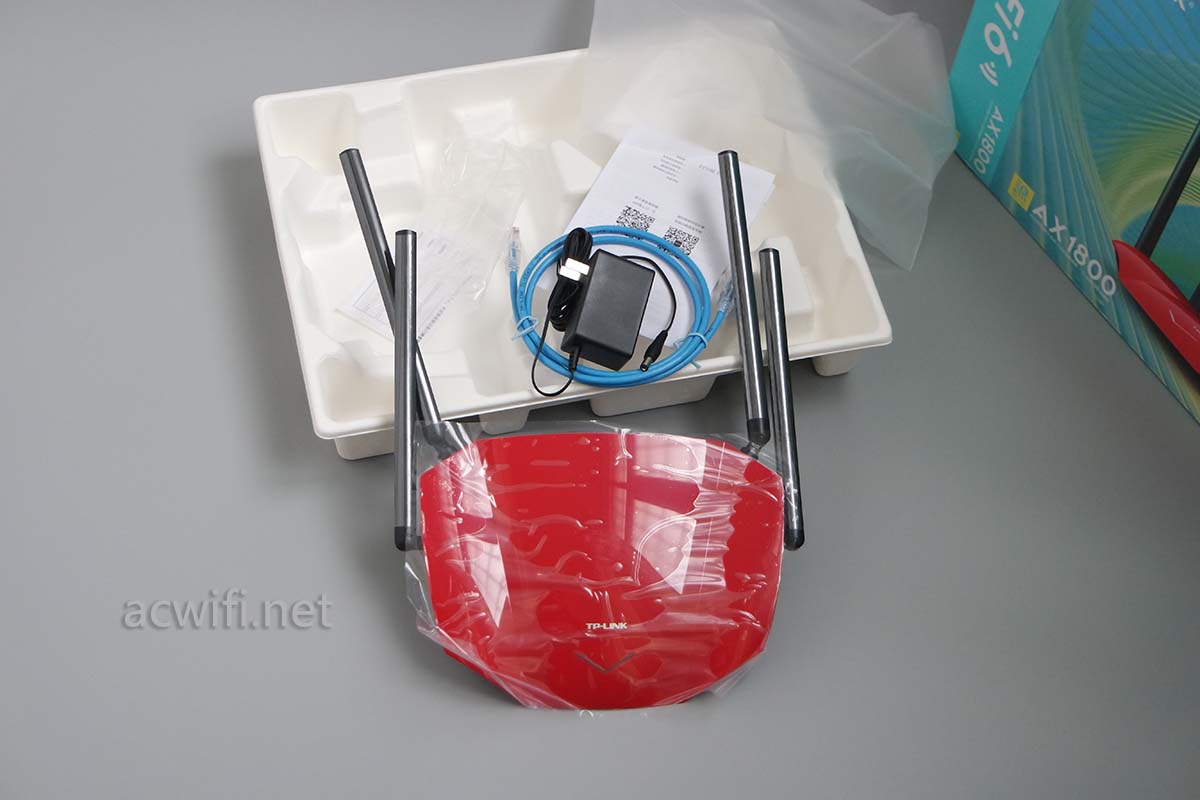

配件里除了电源还有一根超五类CAT5E,AWG26,,,26,短线没所谓了。

XDR1860拆机

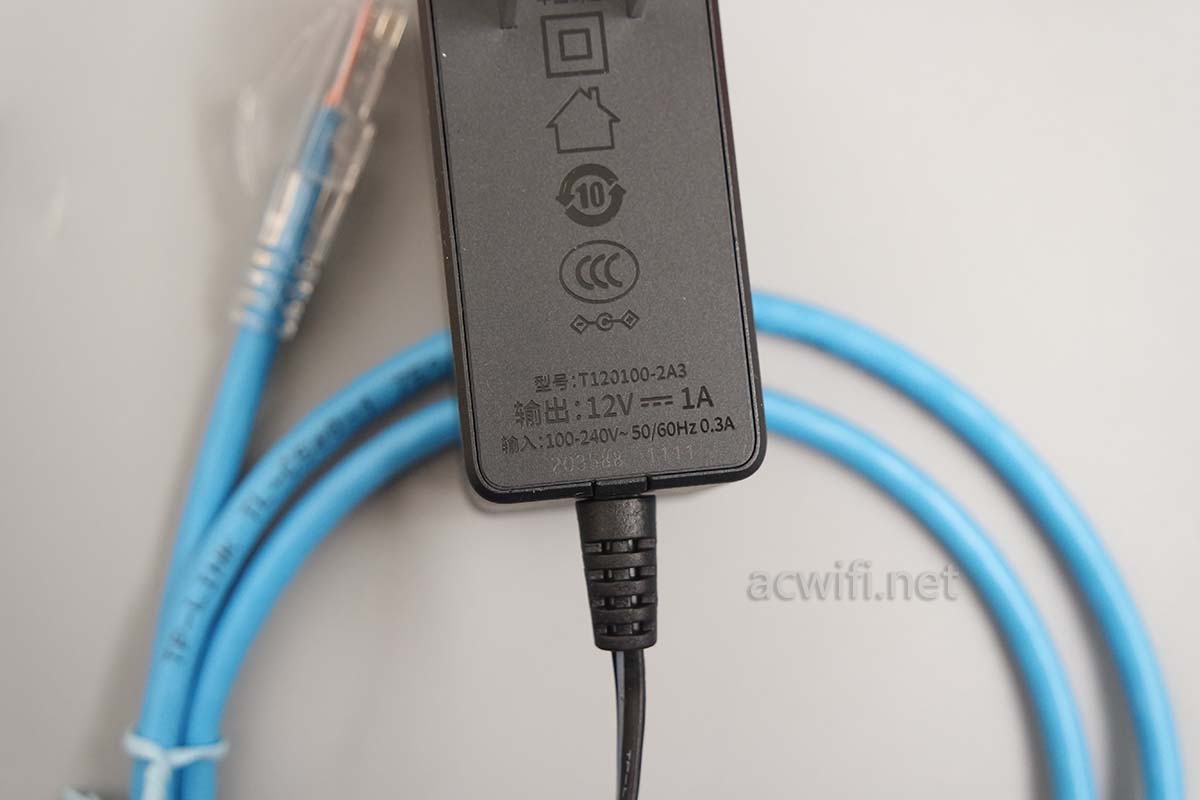

电源规格是12V/1A输出,真心觉得功率不够,至少1.5A,不然电源长时间高温会对电源本身不好。待机功率已经5.8W,5G全速时功率8W多了。电源和机身都有点热。

XDR1860拆机

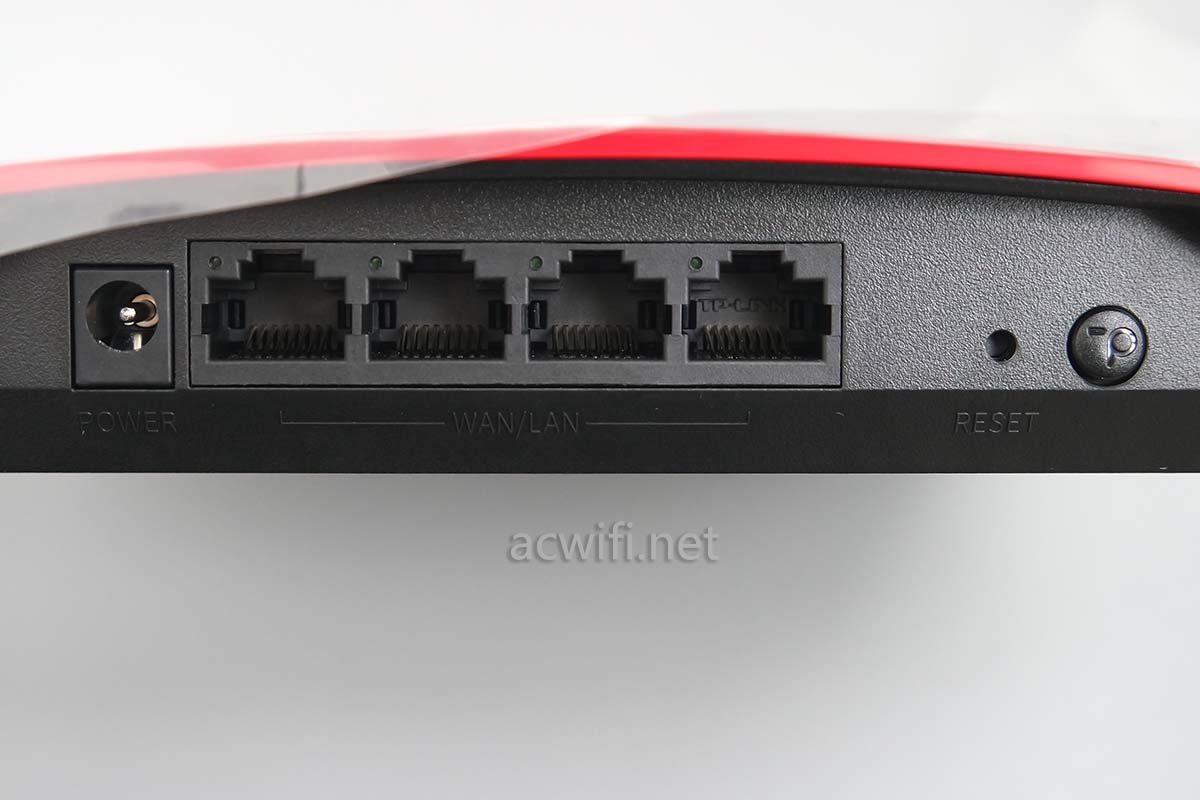

后面四个全千兆网口,自动识别WAN口,方便盲插。

SXDR1860拆机

底部标签下有2颗螺丝,机身三围尺寸不算大,所以卡口不算多,拆开不费力,因为用了金属撬棒,出力就行,卡口不会因为温柔而不会坏,所以放心吧,结果都是坏卡扣,不如痛快并快乐着。

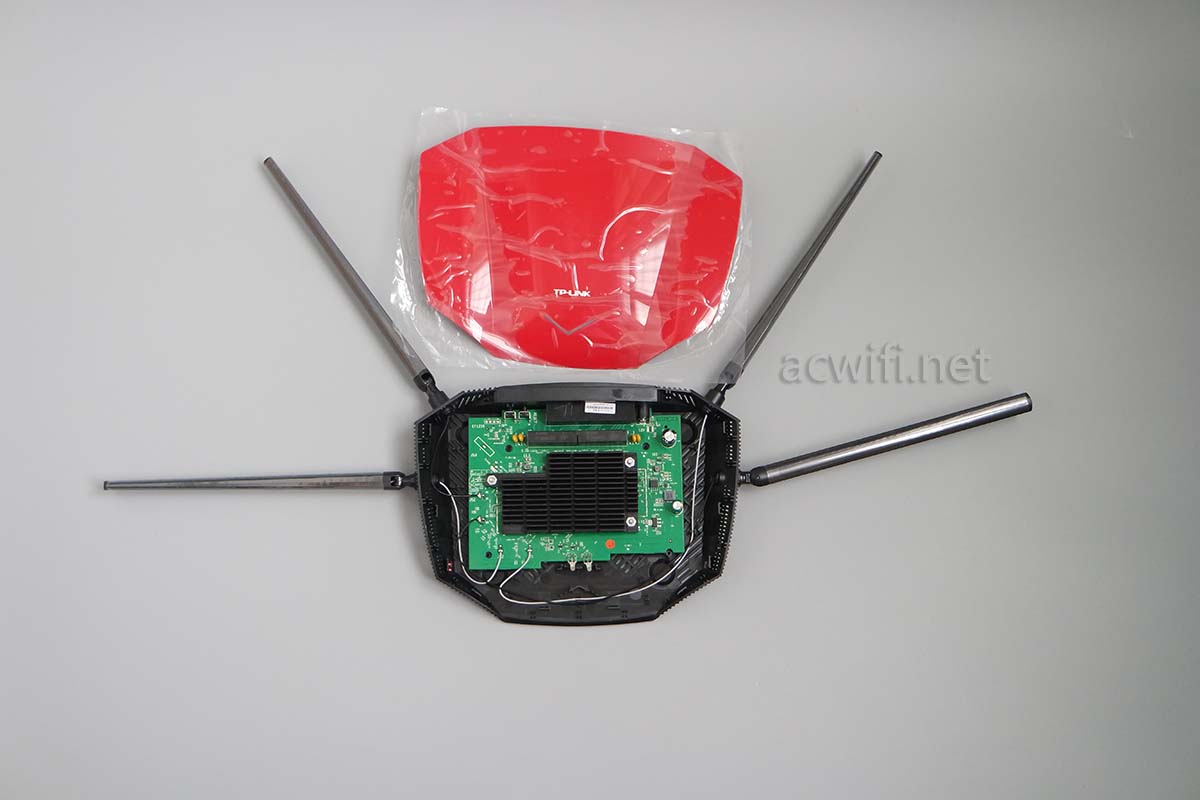

XDR1860拆机

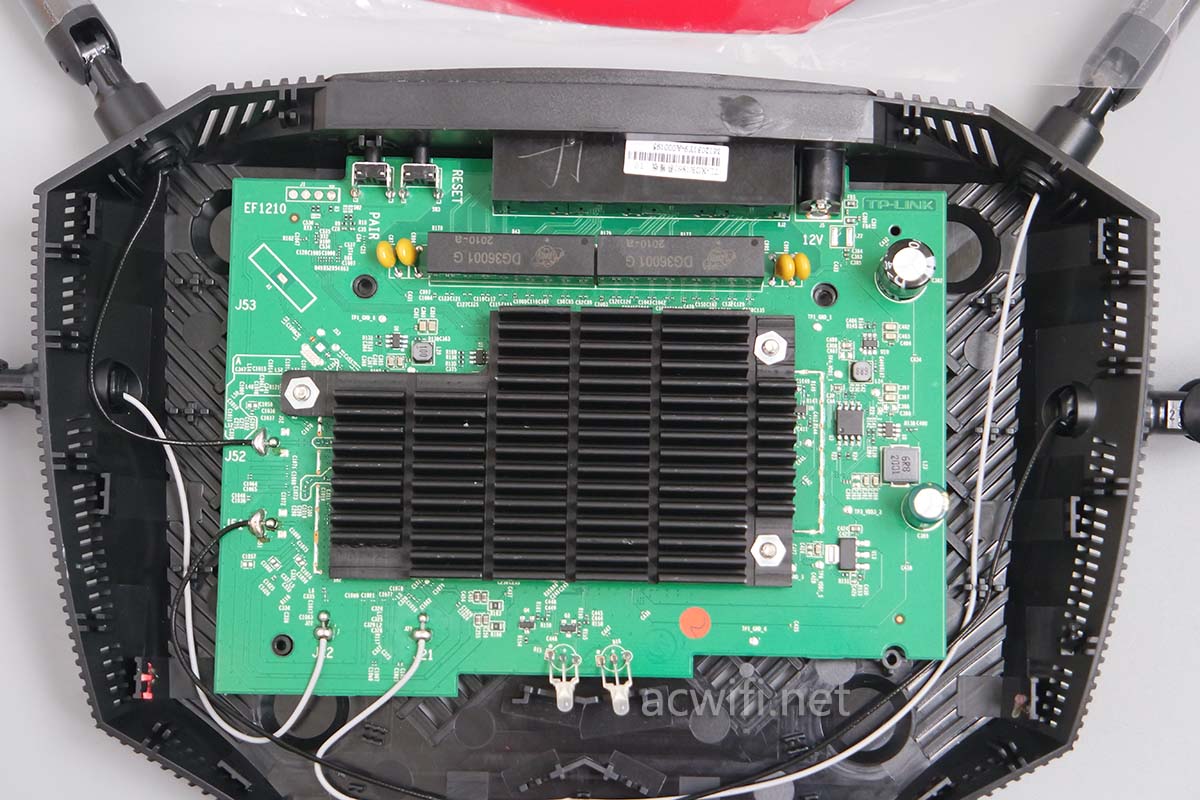

咦,有一大片铝散热器。加分。TP很少在200多元的产品上使用这么大的散热片。加油吧,成本加一点,给人的感觉就是上了档次,别老是想着怎样节省成本。

正面:

XDR1860拆机

四根天线焊接在主板上,所以要慢慢翻过来看背面:

XDR1860拆机

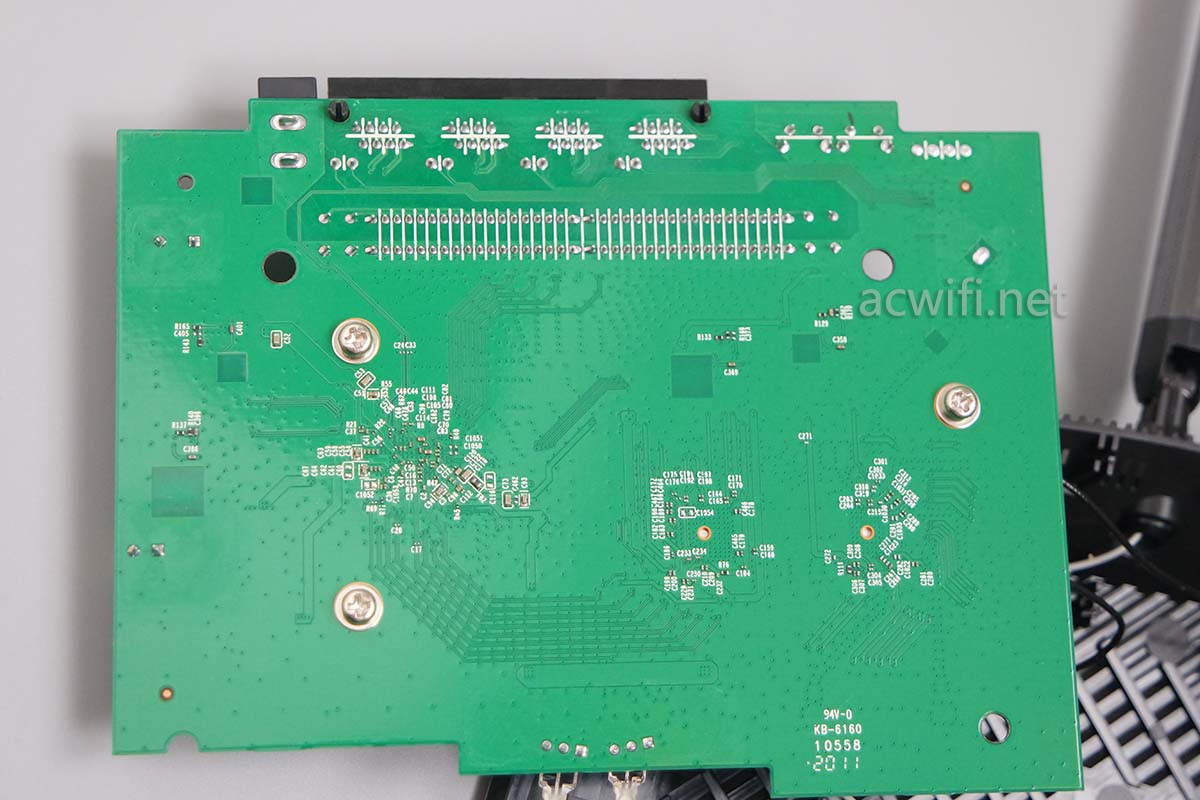

背面没啥东西,可以说比较”干净”。

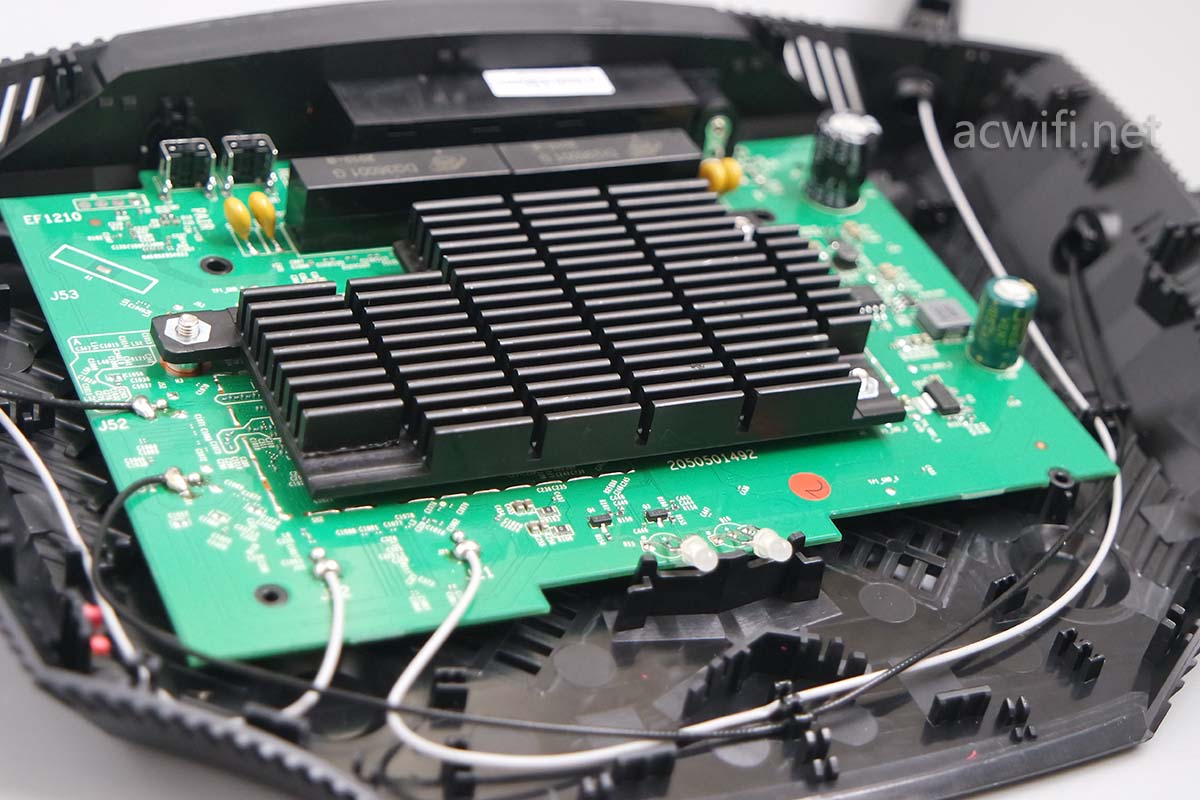

这个角度比较好看:

XDR1860拆机

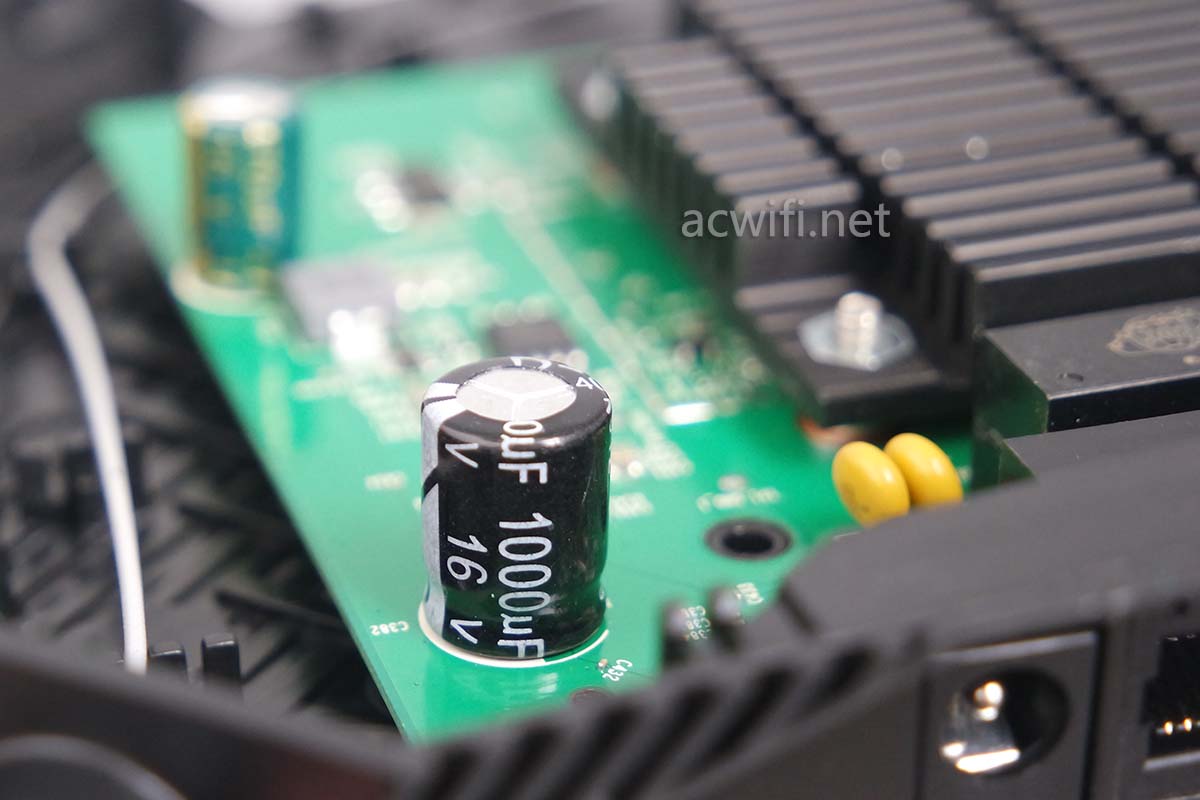

两颗16V电源:

XDR1860拆机

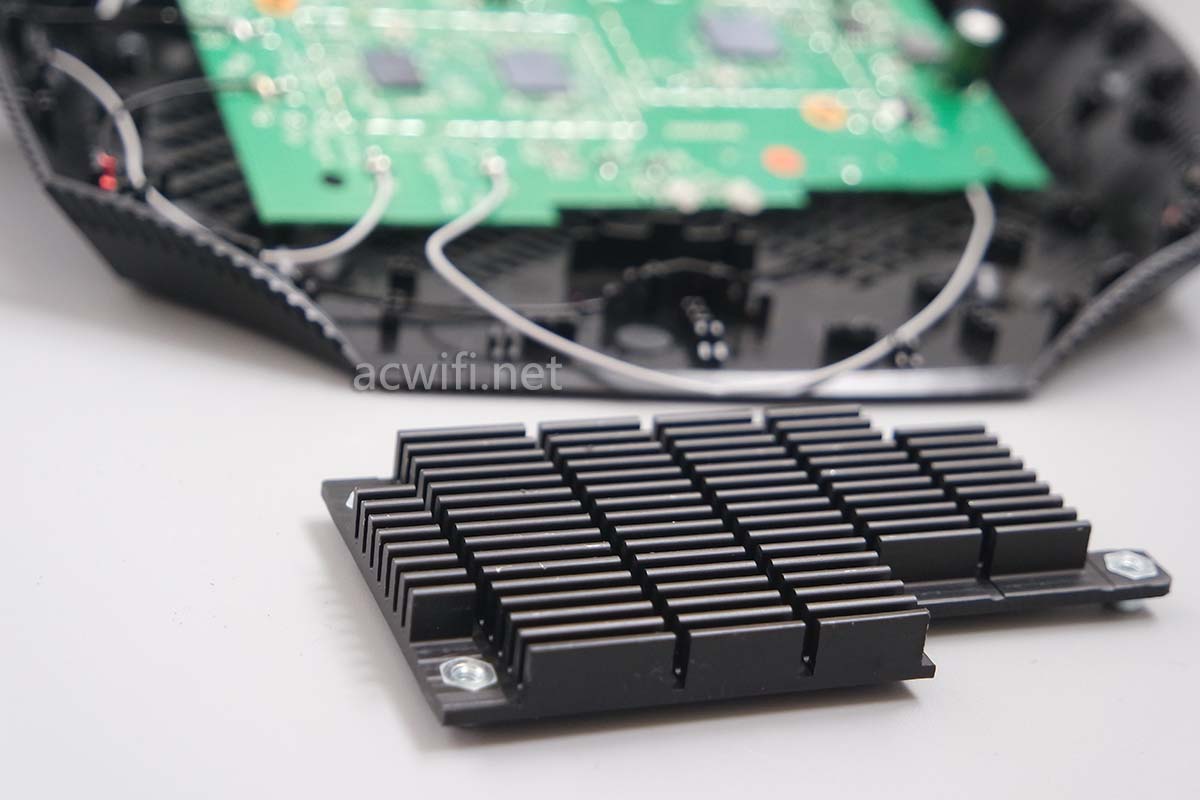

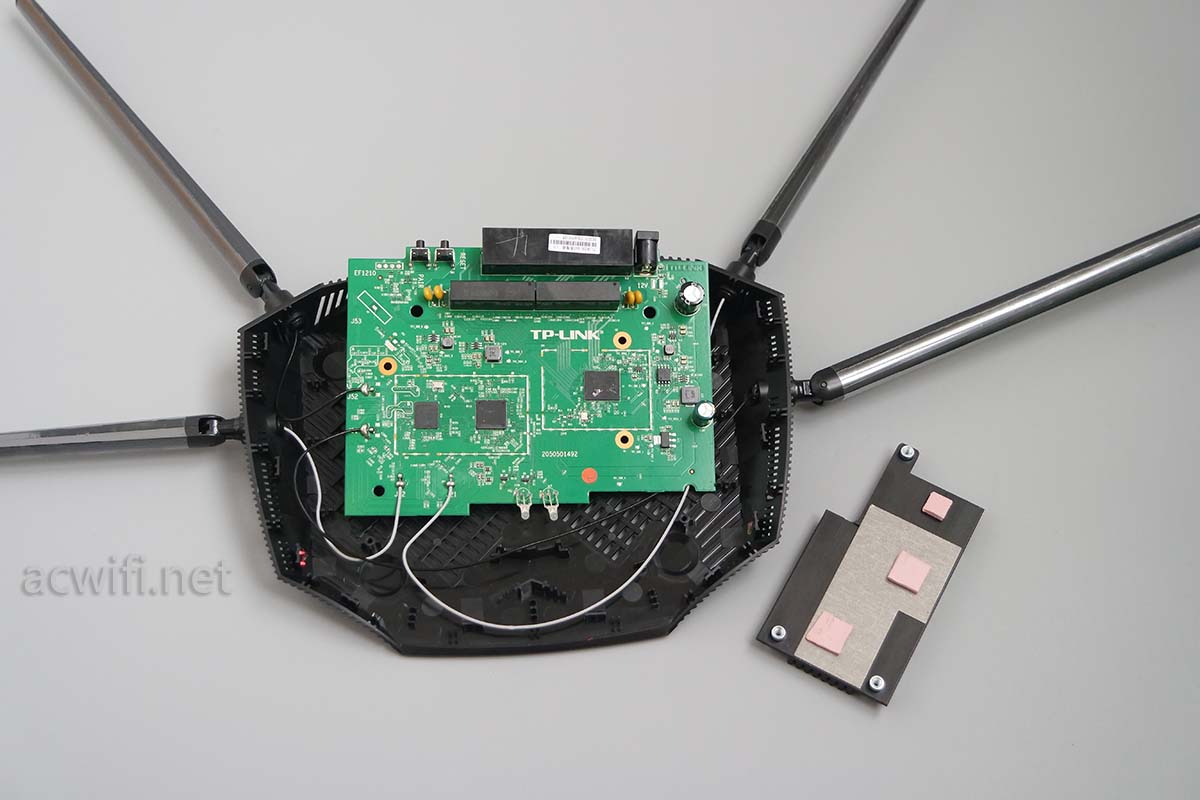

取下散热器:

XDR1860拆机

XDR1860拆机

主板上有三颗大芯片:

SXDR1860拆机

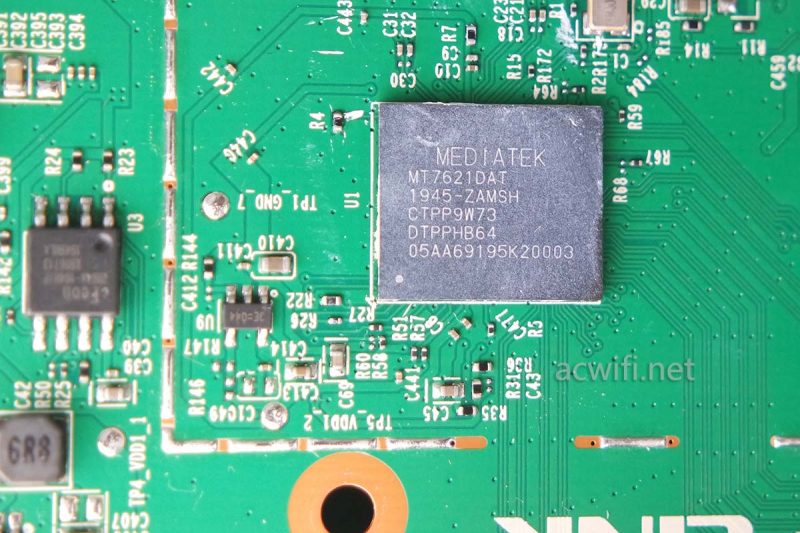

CPU是MT7621DAT,双频880MHz,它集成了千兆交换机芯片,所以不需要用单独交换机芯片,集成了128MB内存,所以没看见有单独的内存芯片。它的旁边是一颗闪存芯片,忘记了它的存在,没有对它清晰地拍照,型号是EN25QH64A-104HIP,容量8MB。

XDR1860拆机

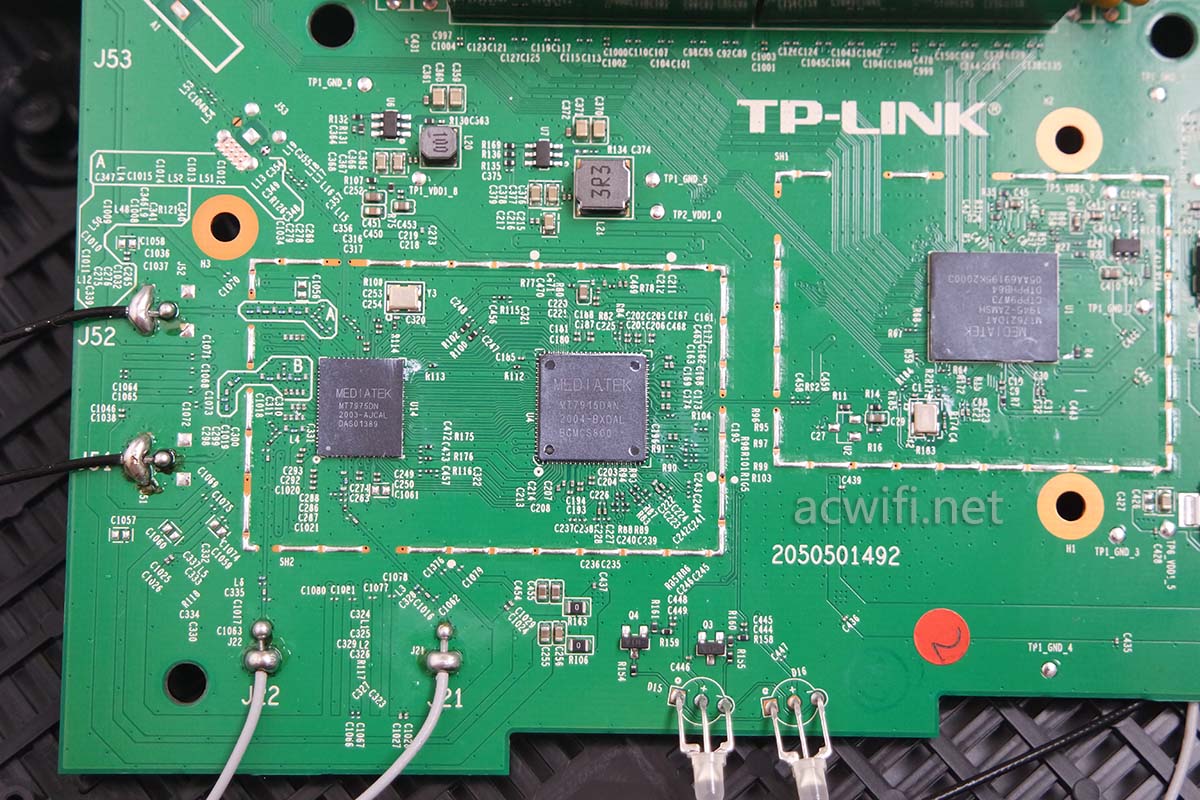

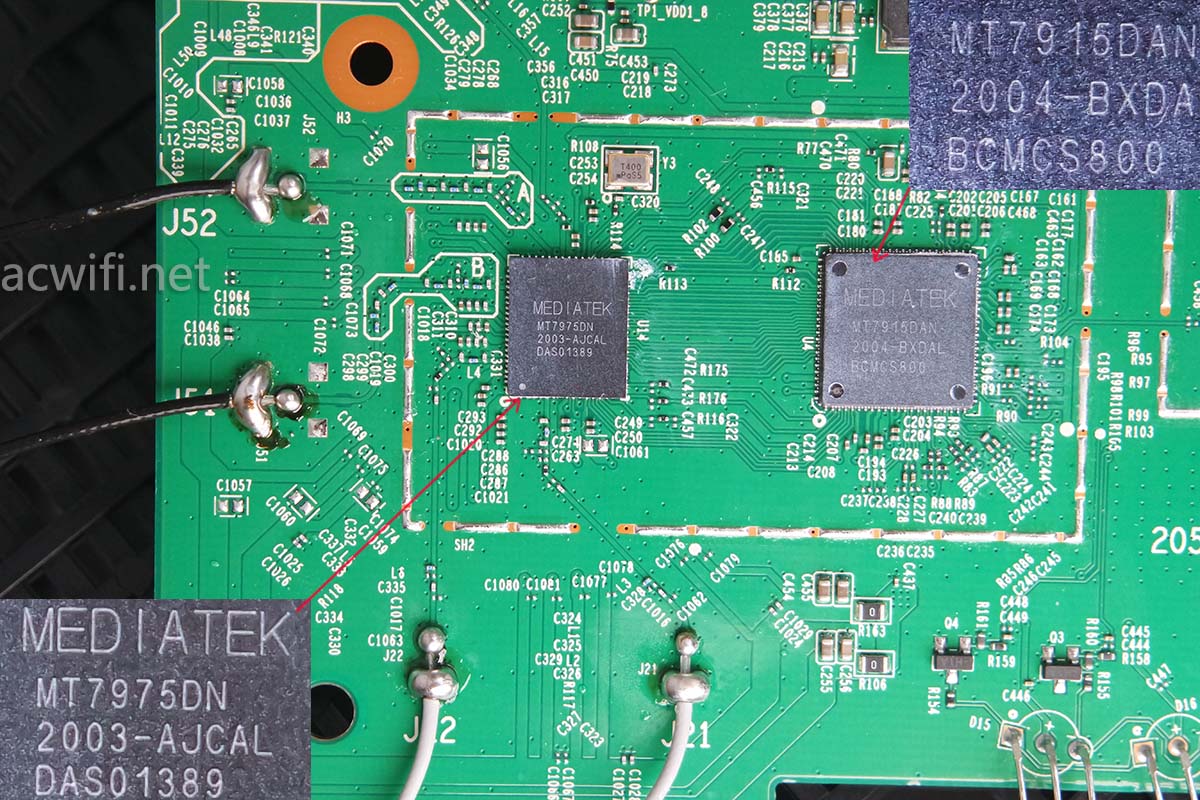

看无线电路部分:

XDR1860拆机

这种结构有点像TP1900系列。两路2.4G和两路5G全接在MT7975DN芯片上,然后和MT7975DN与MT7915DAN相连接。MTK型号中的D代表支持双频的意思。例如斐讯K2P使用的MT7615DN就是一颗芯片支持两路2.4G和两路5G。

MT7915DAN是一颗无线芯片,它支持2x2mimo的2.4G和2x2mimo的5G,在WIFI6模式下,2.4G(40Mhz)最高速率573Mbps,5G(80Mhz)最高速率1201Mbps,用小米10连接XDR1860,2.4G和5G均是这些速率。所以这一款是AX1800的无线路由器。也支持MU-MIMO和OFDMA。

从上图中没有看见有外置独立FEM芯片(功放),那么MT7975DN算一颗FEM芯片吗?我觉得是在MT7915DAN里集成了PA和LNA,MT7975DN只是RF Transceiver的角色。MT7915DAN与MT7975DN就像是手机上的基带芯片和射频芯片之间的关系。

理论上用四颗MT7915DN就能组成一台8x8mimo的无线路由器,如果芯片只是积木的话。

至此XDR1860拆机完。

简单楼下的D点位置测个速看看吧,我上平面图吧,不然有新人以为D点只是路由器旁边的位置。XDR1860放在二楼中的“WIFI”位置,两台手机小米4C和小米10在楼下D点位置进行speedtest测速。这个月宽带升级到300兆了,投诉几次电信后才给免费升级的。

pingmiantw

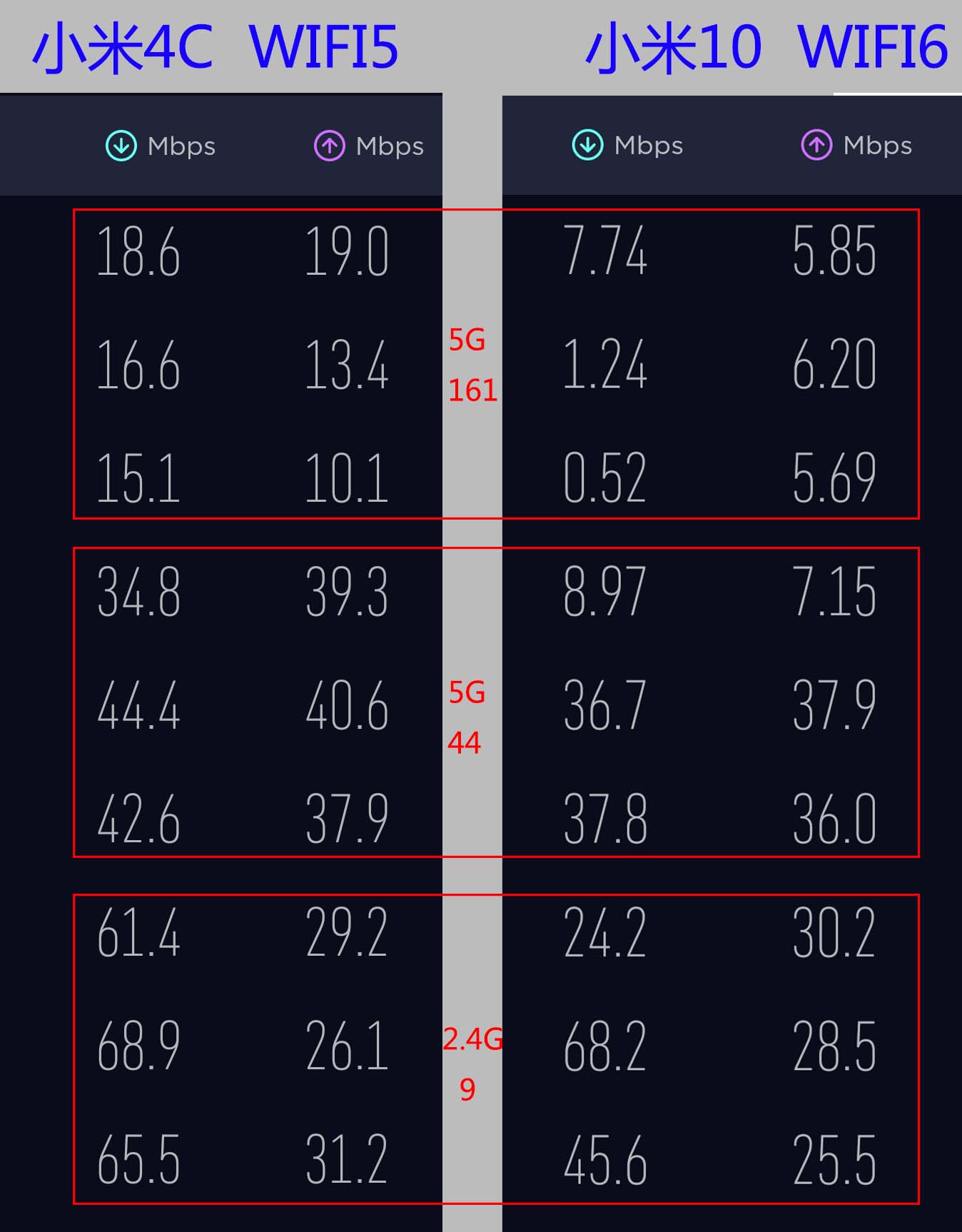

2.4G信道9,5G分别设置44信道和161信道,连续测速3次。结果如下图:(路由器固件版本1.0.6)

D.speedtest

在弱信号位置,小米10虽然是WIFi6,但它的WIFI接收能力本来就弱,所以比小米4C还要慢。小米10再差,也比mate20好些,我想用mate20连接5G测速看看,但一格信号都没有。小米4C在5G低信道时也只有50Mbps不到的测速,真是很慢,XDR1860的信号弱。WFII弱且发热量大,机身底部烫手的感觉。机身上方应该做散热孔,浪费了散热片的散热效能。

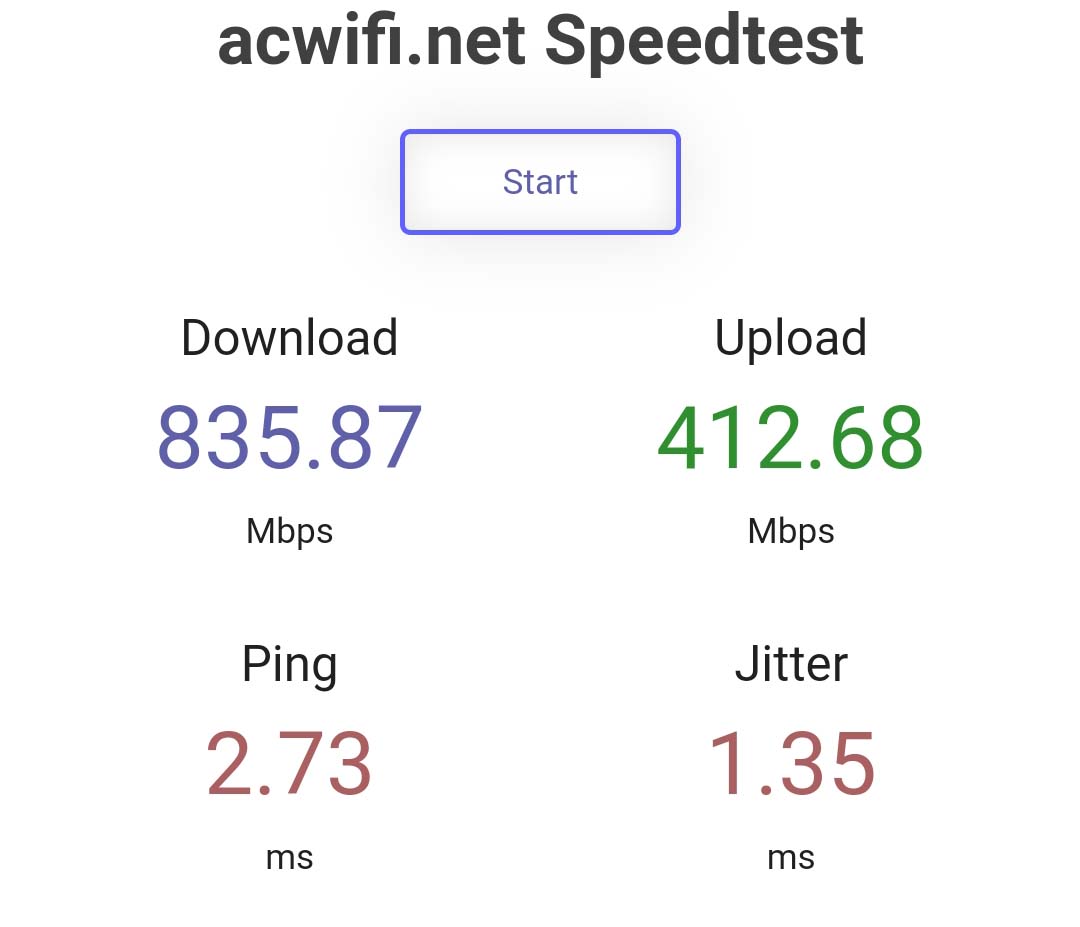

用自建speedtest测了wan to WIFI6,小米10近距离下测得最佳成绩如下:

speedtest 01

测了多次才有835Mbps速度。

无线信号强度感觉比WDR7660要明显不如;电源输出规格小只有1A,我觉得不够;机身底部热量大;无线信号弱;做工OK。希望以后TP-LINK能对它优化一下,能到WDR7660的信号强度,应该不差呀。我不想希望越大失望越大。
