拉了网线走明线,有点丑但方便以后测试ac+ap和mesh组网

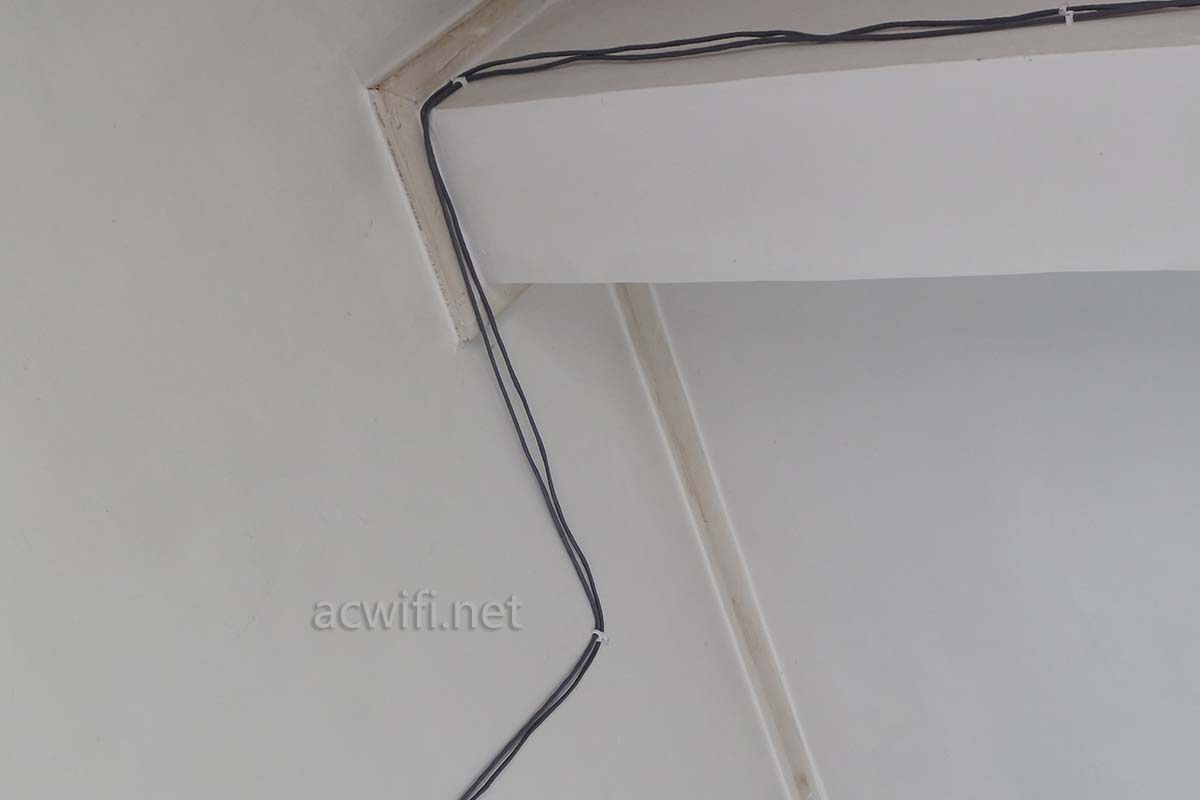

以前测试ac+ap和mesh产品,都需要拉两根网线,且铺在地需上通过,走动不方便,测试里要拿出两捆网线展开,测试完又要收起来,麻烦又费时。为了方面以后测试,不得不直接在墙上走明线。难看就难看一点吧。某一个角落:

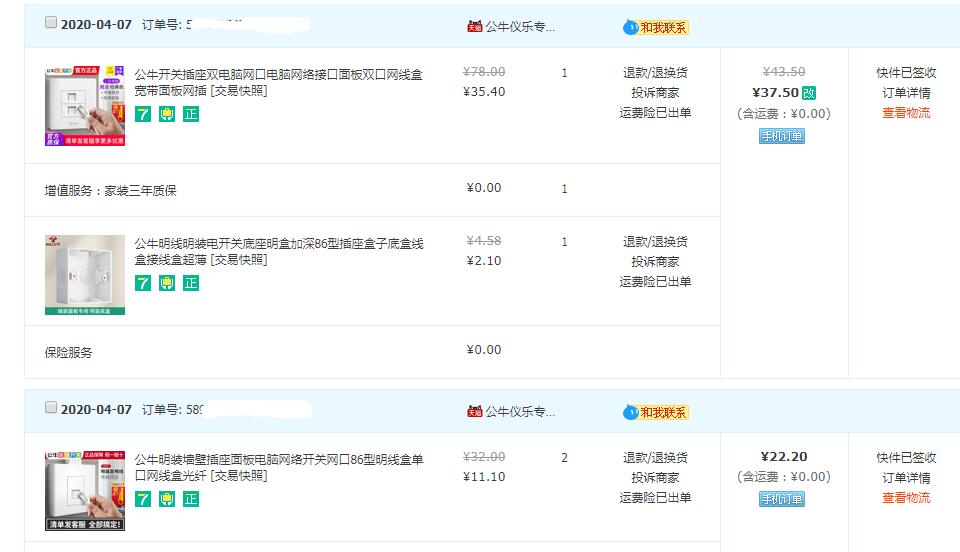

要拉两根,一根在C点附近,另一根拉去楼下的D点附近。网线面板买了2款,2个单口,1个双口,买完之后我才想起,怎么一个双口的要30多这么贵,我何必不直接买4个单口86面板呢,一个单口才11元呀。。。。京东卖得比较贵,所以随便在天猫买了。

单口网线面板天猫链接

20200410184344

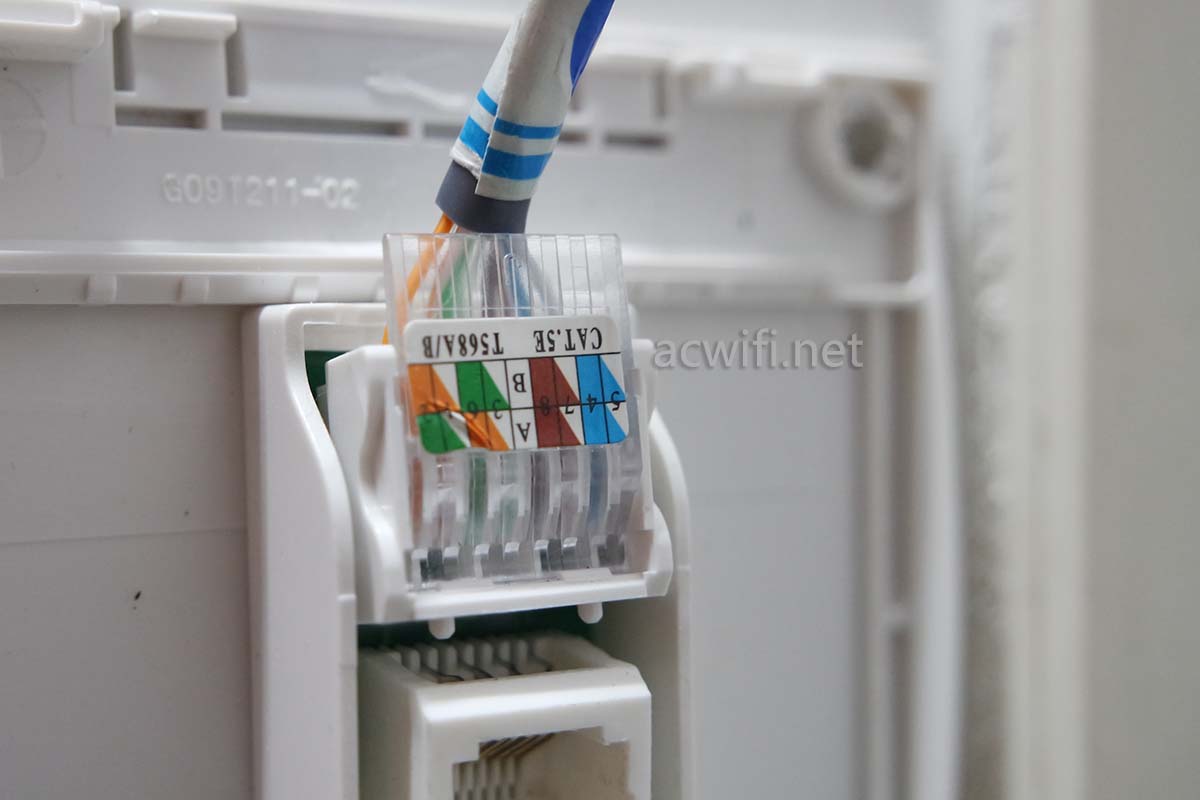

我没留意是几类的,只确认了是8针脚就放心了,接口如下:

网线面板

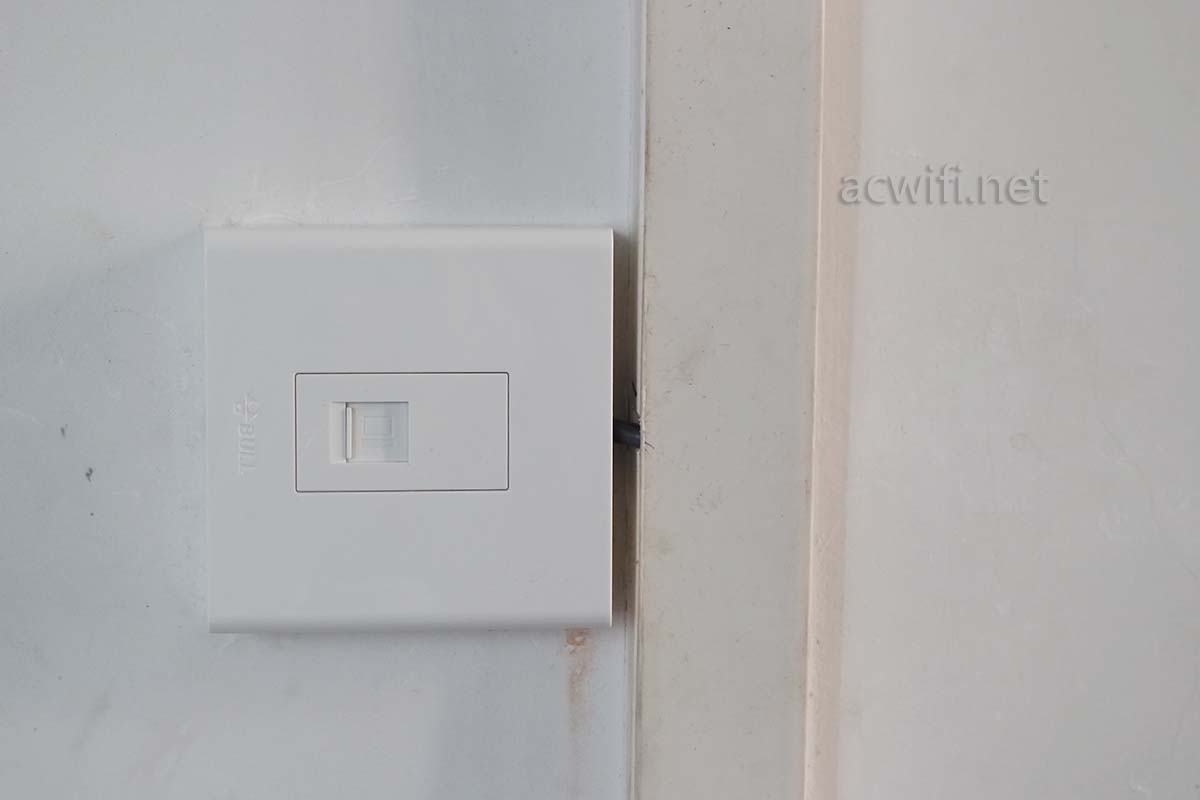

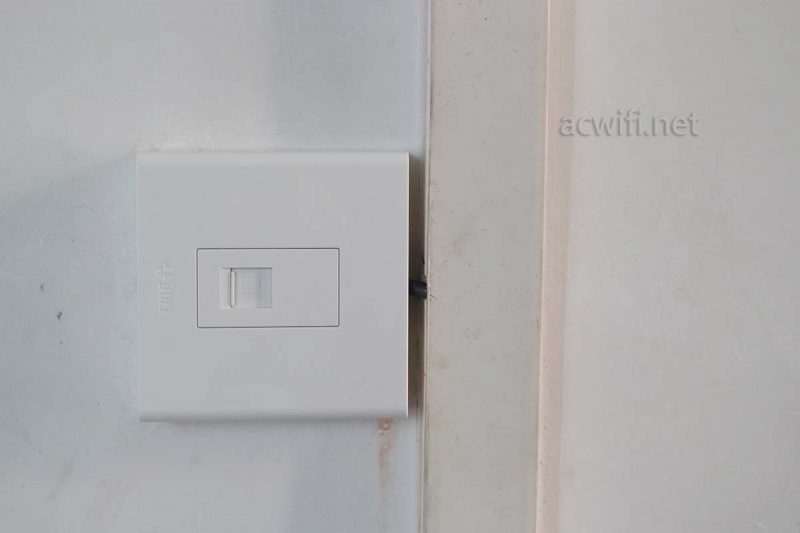

按照568B的颜色线序塞进去,透明的压片向下压紧就行了。接了测线仪,四个接口均一次通过。其中一个面板实拍:

风线面板

我没有使用六类经,虽然还有一捆90多米长的六类线放着没用,但还是决定拉超五类网线。因为现在大多数人还是有超五类,我用六类测试时,你们会担心自己的超五类网线是否也有一样的效果,所以我一直用超五类网线测试,你们就可以安心。如果你用的六类网线更没有问题。

要不要测试一下网线能否跑千兆???啥?用超五类网线测千兆这么无聊??

到楼下D点的网线长37米,是用以前那根测试跑万兆的59米布的,剩下的22米打好水晶头,一头接面板,一头接电脑,测试一下万兆速度如何吧,这样跟之前的线长59米是一样的。

之前的测试文章:用万兆网卡测试超五类网线传输速度,颠覆你的认知

两台电脑都装有intel X520-T2网卡,硬盘都是山寨的三星SM961 256G(还没翻车)。两台电脑指定IP地址,直接接在网卡上。在WIN10共享下拷贝文件看看速度吧。单个文件8GB多。

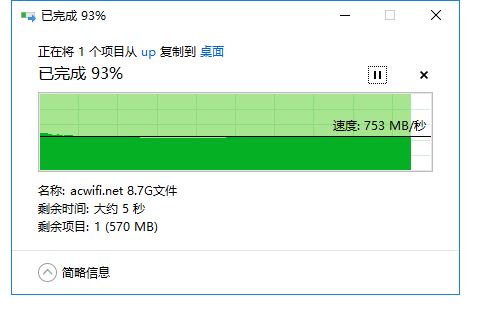

向另一台电脑拷贝文件到本地电脑的速度大概750MB/秒;

10G down

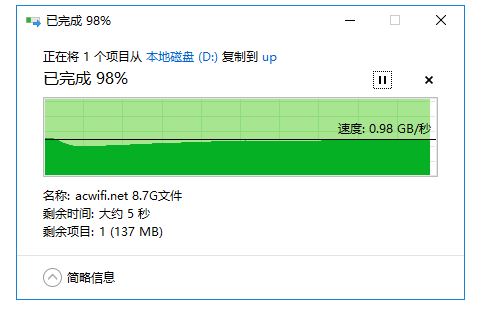

向另一台电脑发送文件 ,速度大概980MB/秒。

10G up

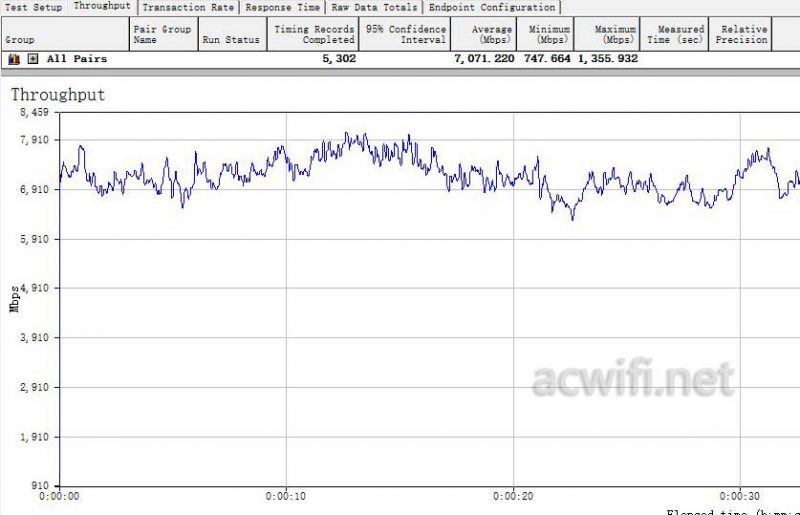

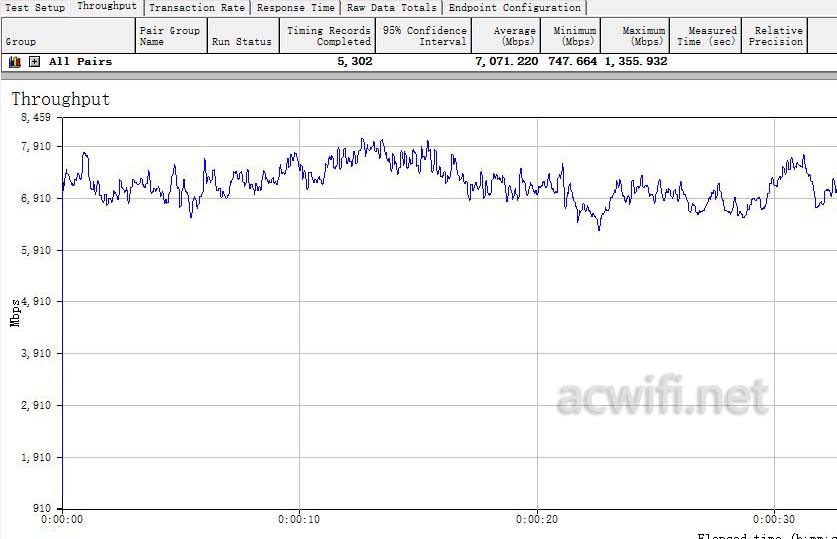

用IxChariot打一下流吧。10线程走起:



10G down IX

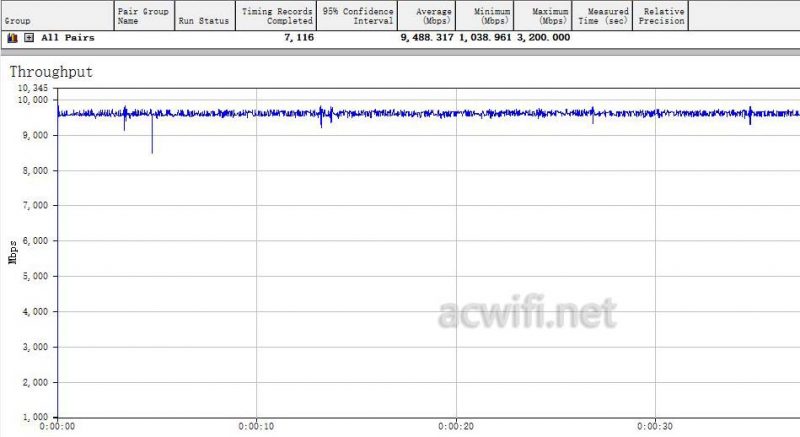

反向跑满万兆,9.48Gbps。

10G up IX

可能是两块网卡都没有开巨帧,所以导致有一个方向没能达到9.4Gbps。

折腾了2天,一天拉网线,一天接线和测试。值得的,方便了以后。要不要拉一根隐形光纤玩玩???

有人问固定网线用的是什么,是钢钉线卡,我用的规格是8mm,京东购买链接

超五类网线是秋叶原的非屏蔽网线,买的一捆100米长,京东购买链接
