小米AX3600无线路由器拆机

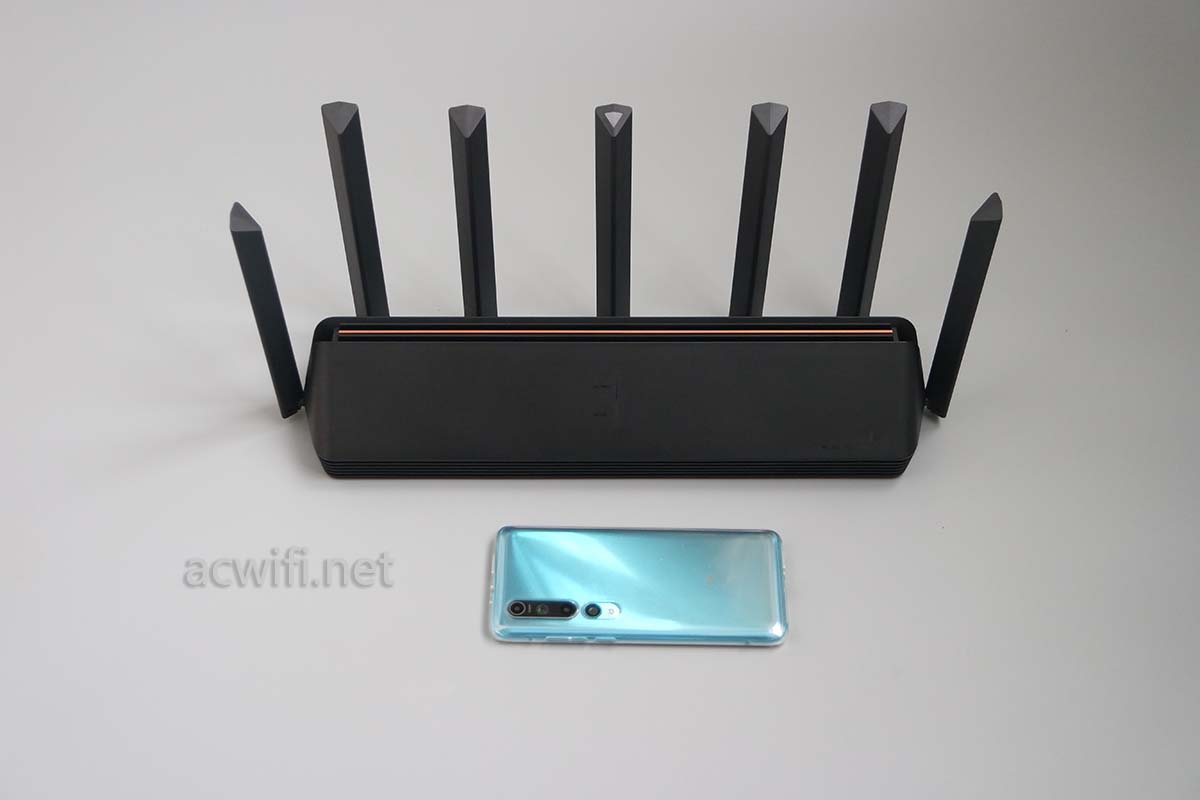

今天小米10也收到了，都是下单了好多天。真的不喜欢小米AX3600路由器的外壳，甚至是反感，把天线都放下来，就像一副”灵木“。

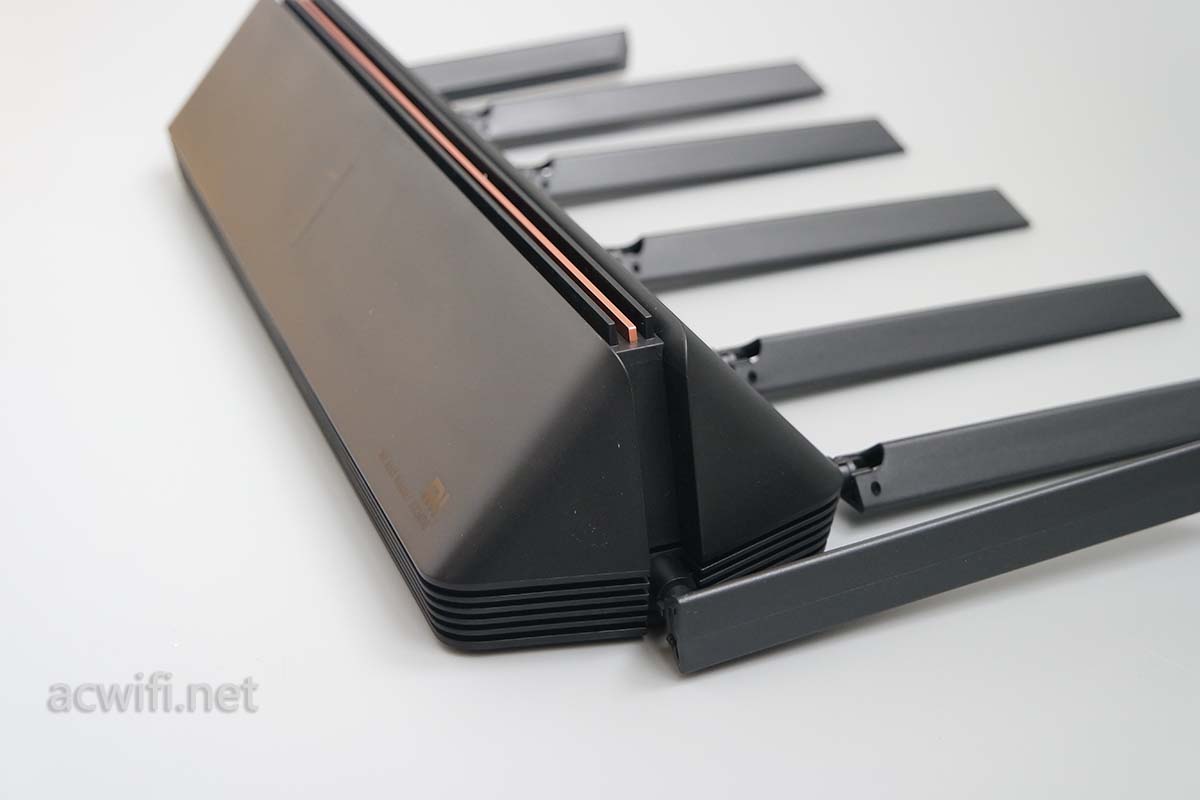

非常十分丑陋的七根外置天线，中间那要天线上方有LED灯，就像一柱香。。。如果不是蓝色LED。买的第一台小米256G的灰色，因为信号差而退了，第二台蓝色128G，测试用的，不是日常用机，128G有余了。小米10在众友商的给力衬托下显得特别香，就是WIFI信号差些。不知固件更新后会否解决，我想应该变化不大。至于IQOO3，有30天体验服务，到时退款95%。IQOO3的WIFI连接速率要等47秒后才显示正常，有朋友回复我说其它机型也是一样的问题。我服了！

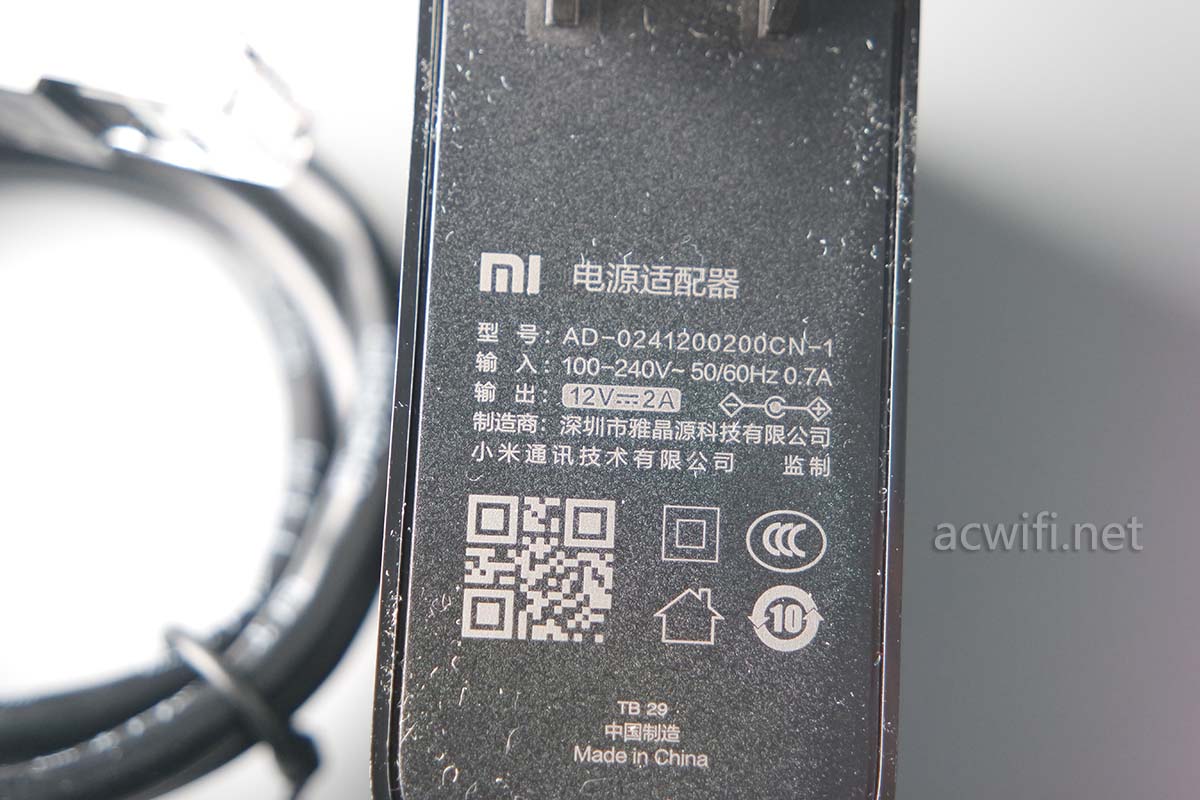

电源是12V/2A的规格，网线不粗。电源我觉得功率偏小了，因为待机功率9.2W。

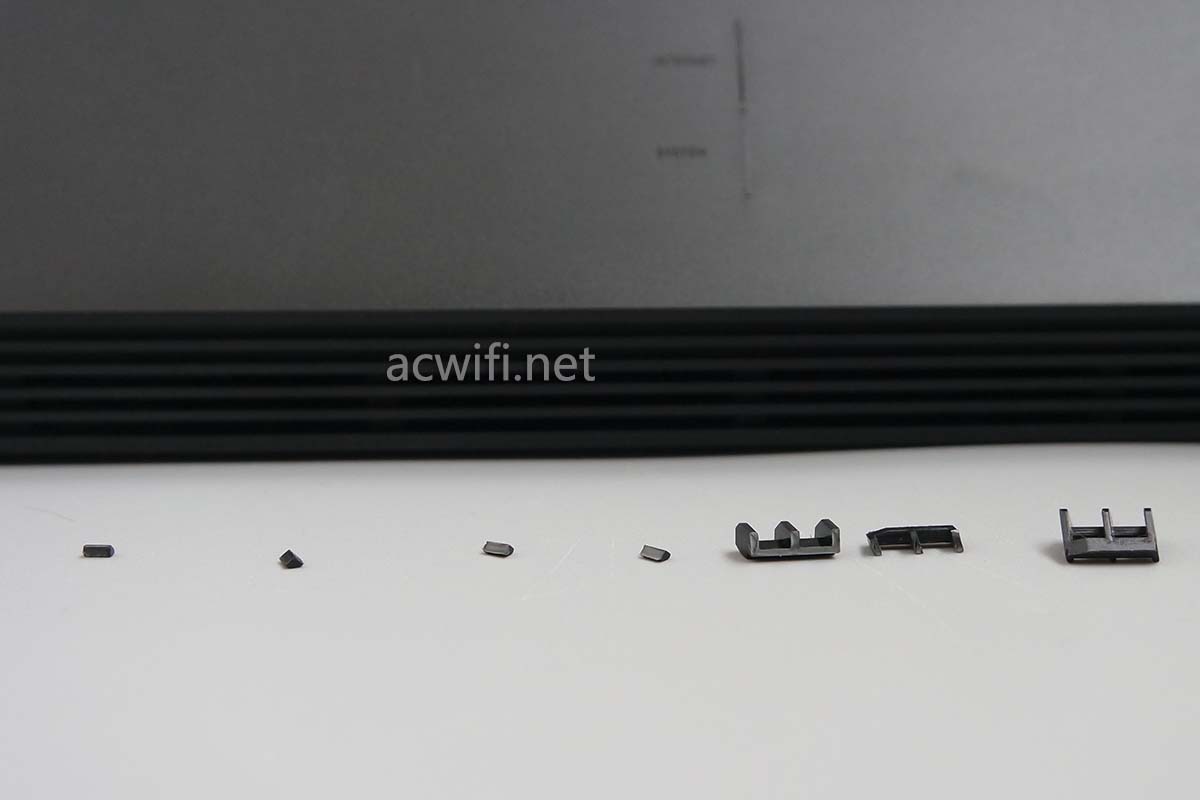

拆小米这款AX3600路由器， 给我的感觉是在拆水星TP之类的。因为卡口很难拆，最后坏了2个卡口还有碎了一地。如下图的：（装回去之后剩下来的”赠品“）

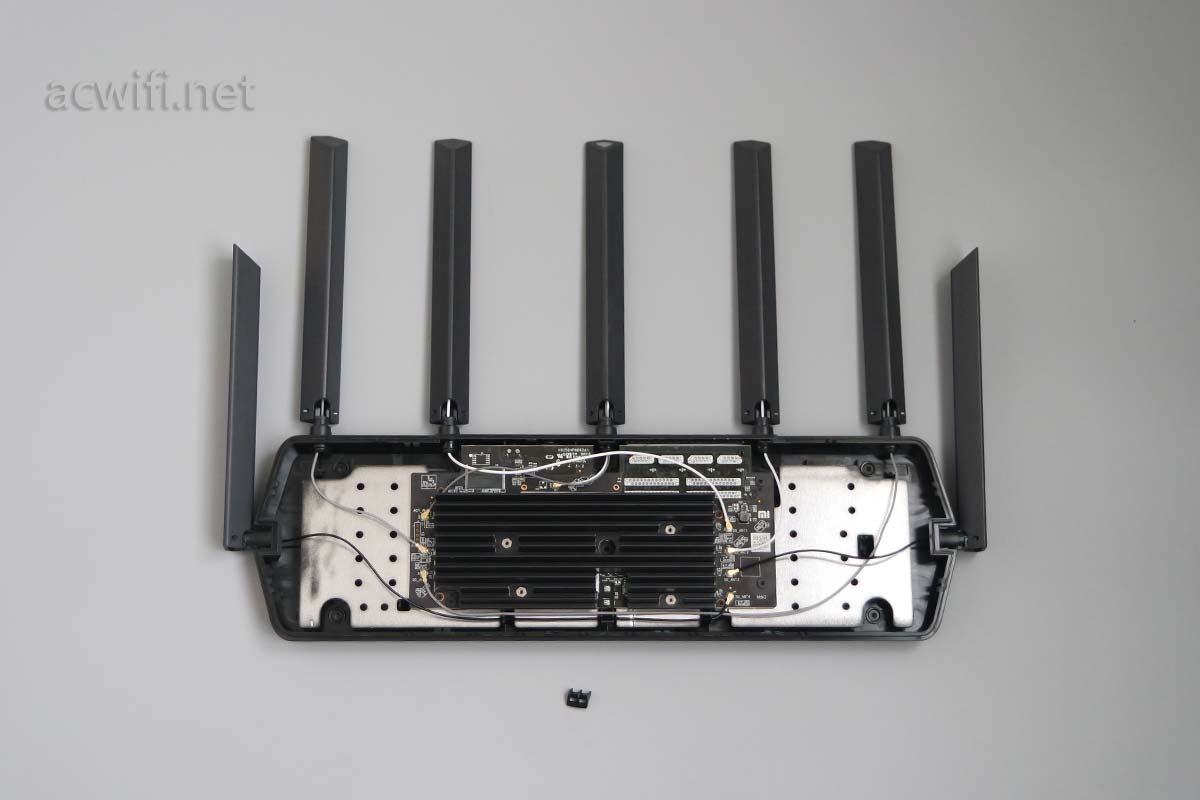

拆开外壳可看见主板相比外壳要短小一截。因为7根天线，所以体积要做这么大。天线之间的间隔是有物理限制。

小米AX3600的天线如下：

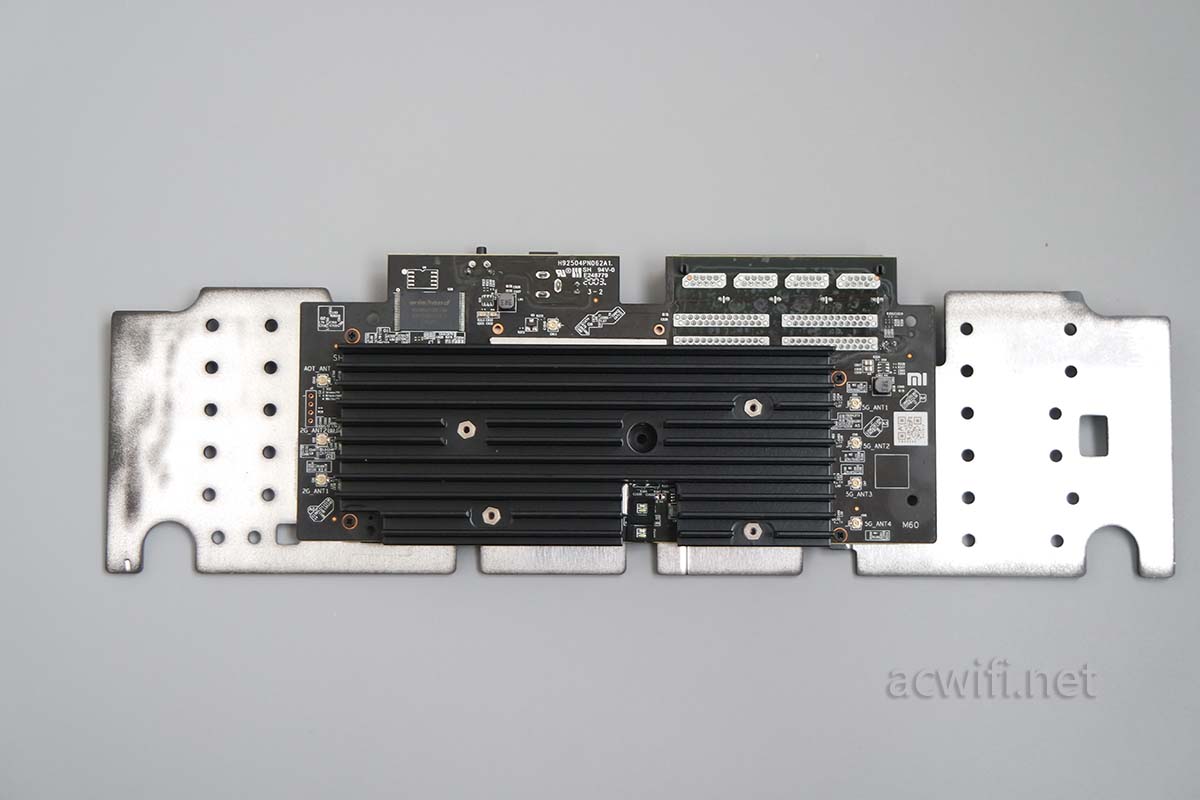

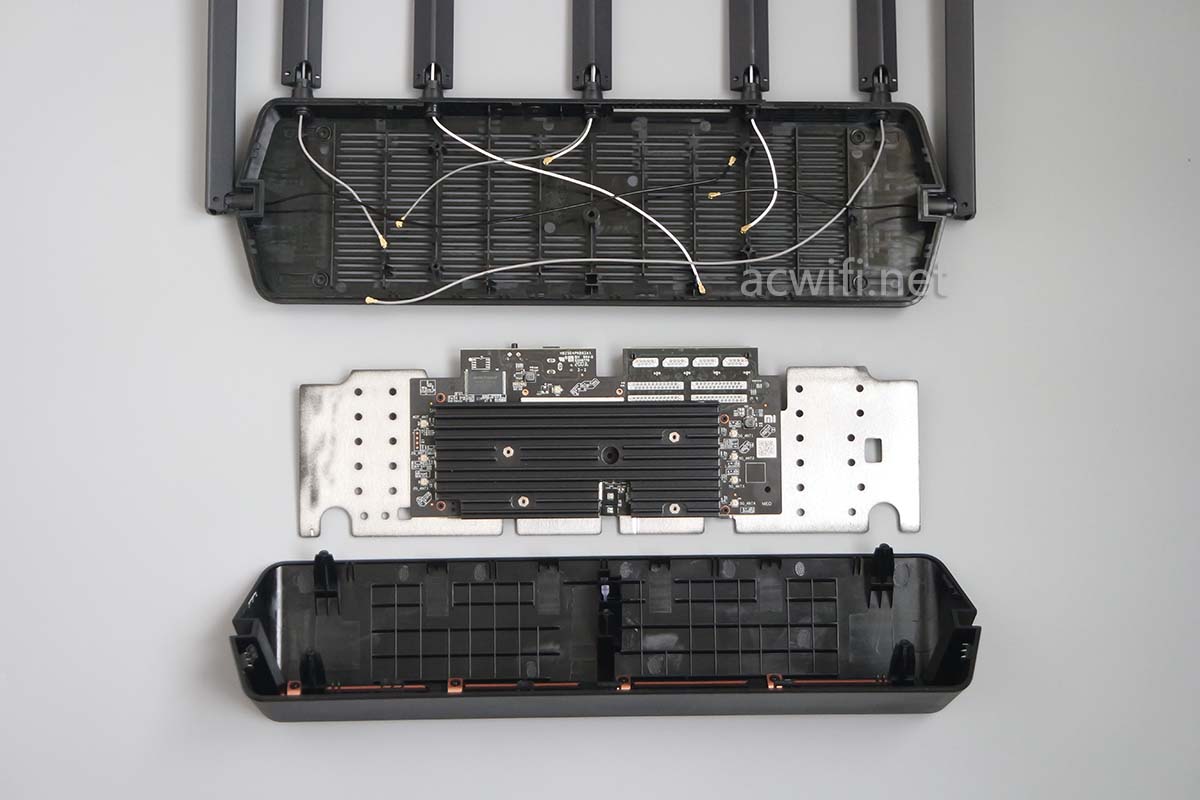

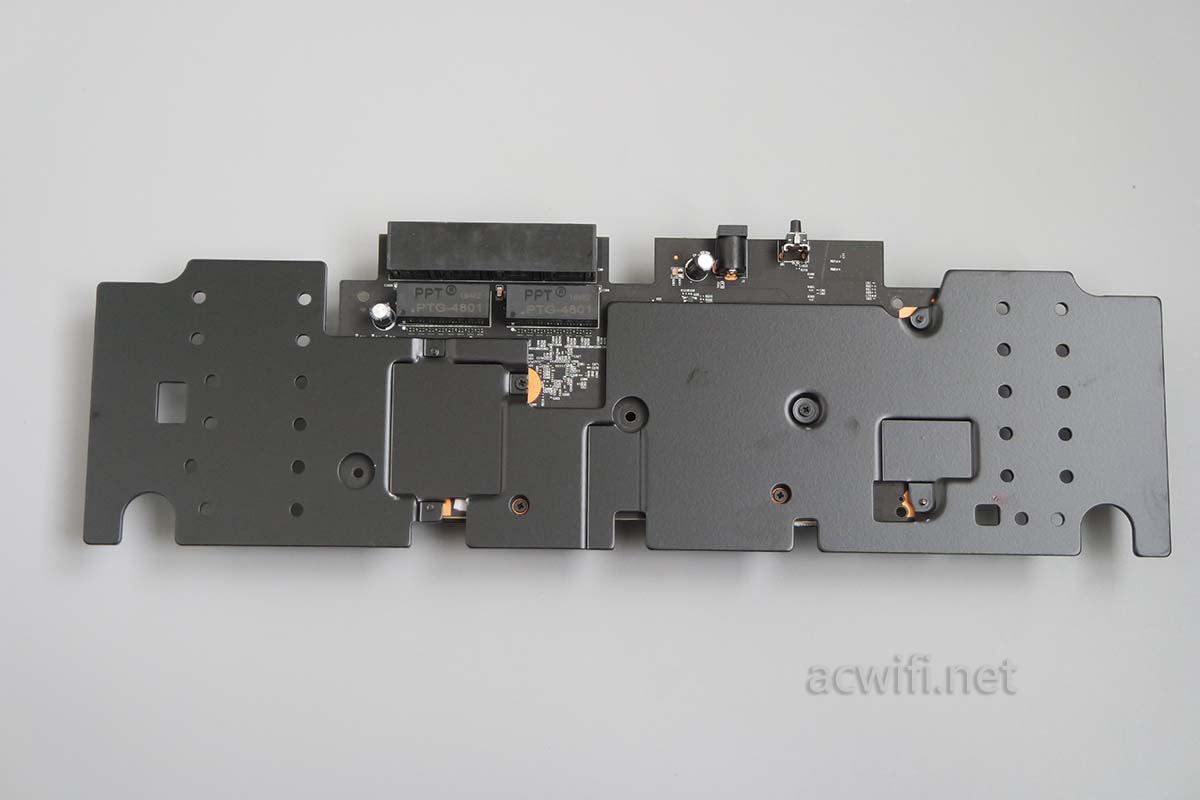

主板连底部金属片一起抽出来：

有点脏的金属板，喷漆没做好。

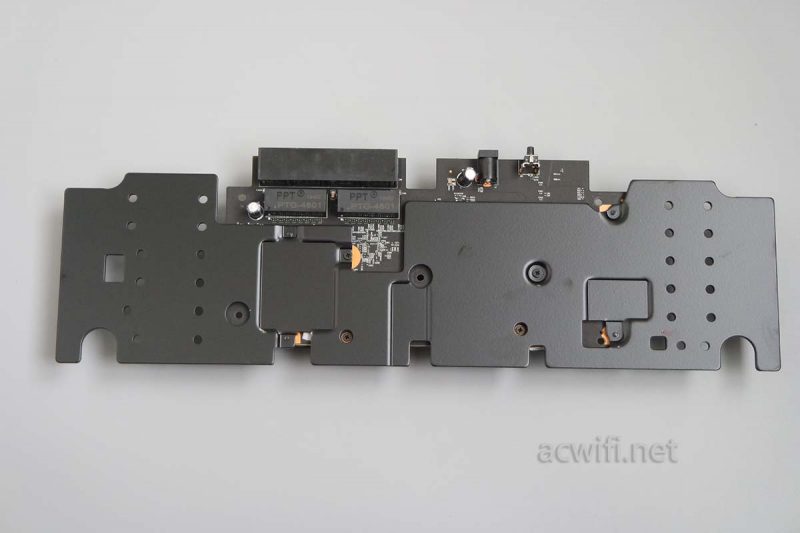

底部比较好看。

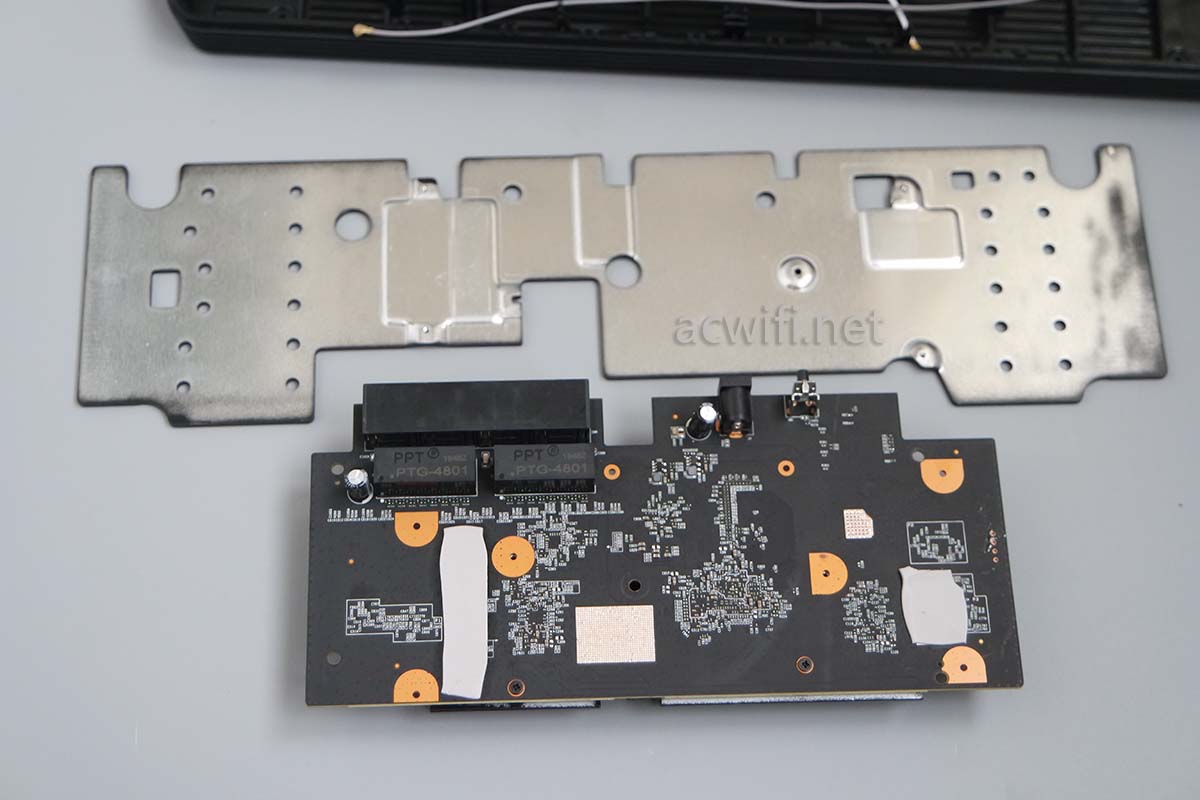

拆下底部散热片，我估计是一块不锈钢，会不会是小米4边框用剩下来的边角料？？？

主板背面：

剩下主板了：

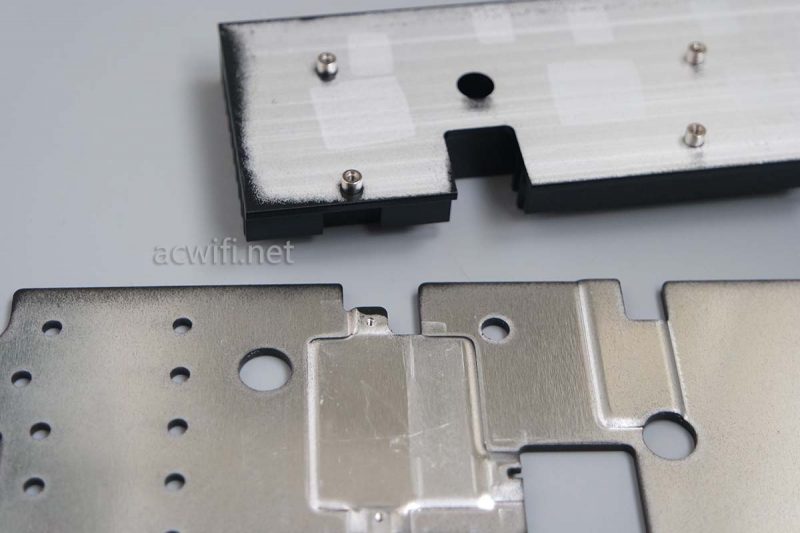

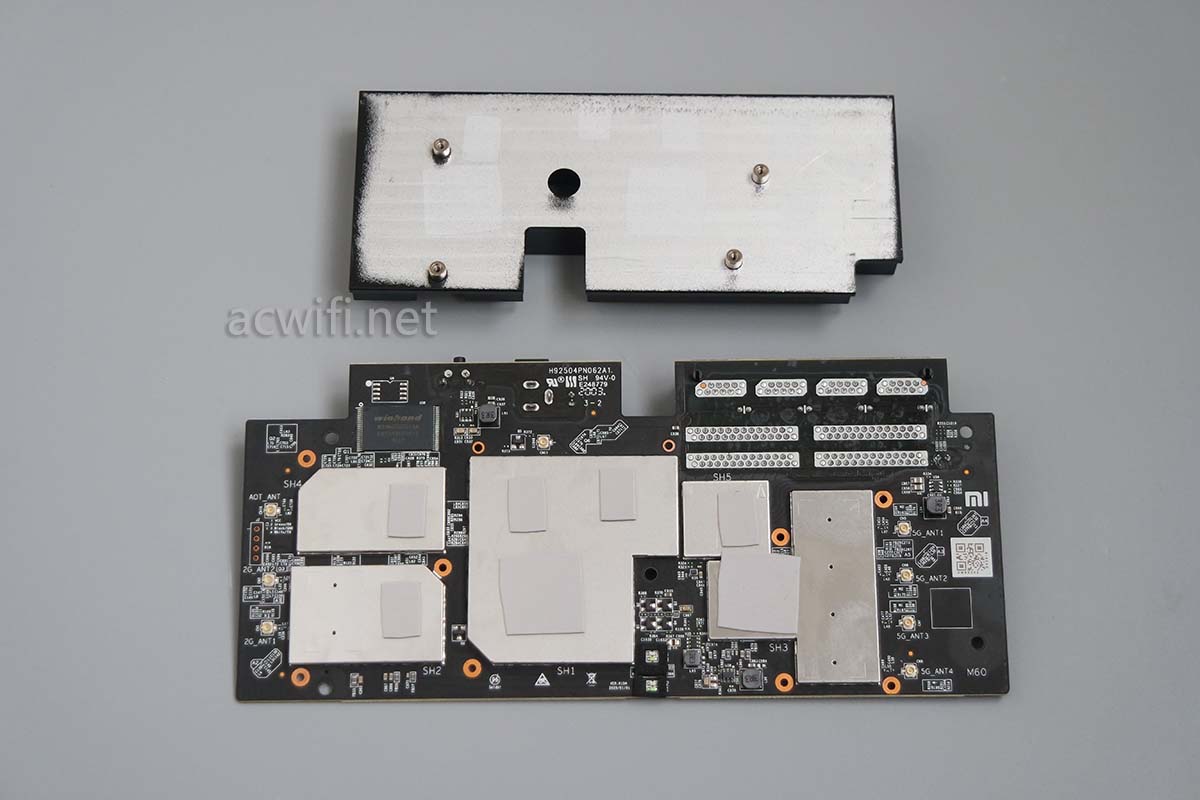

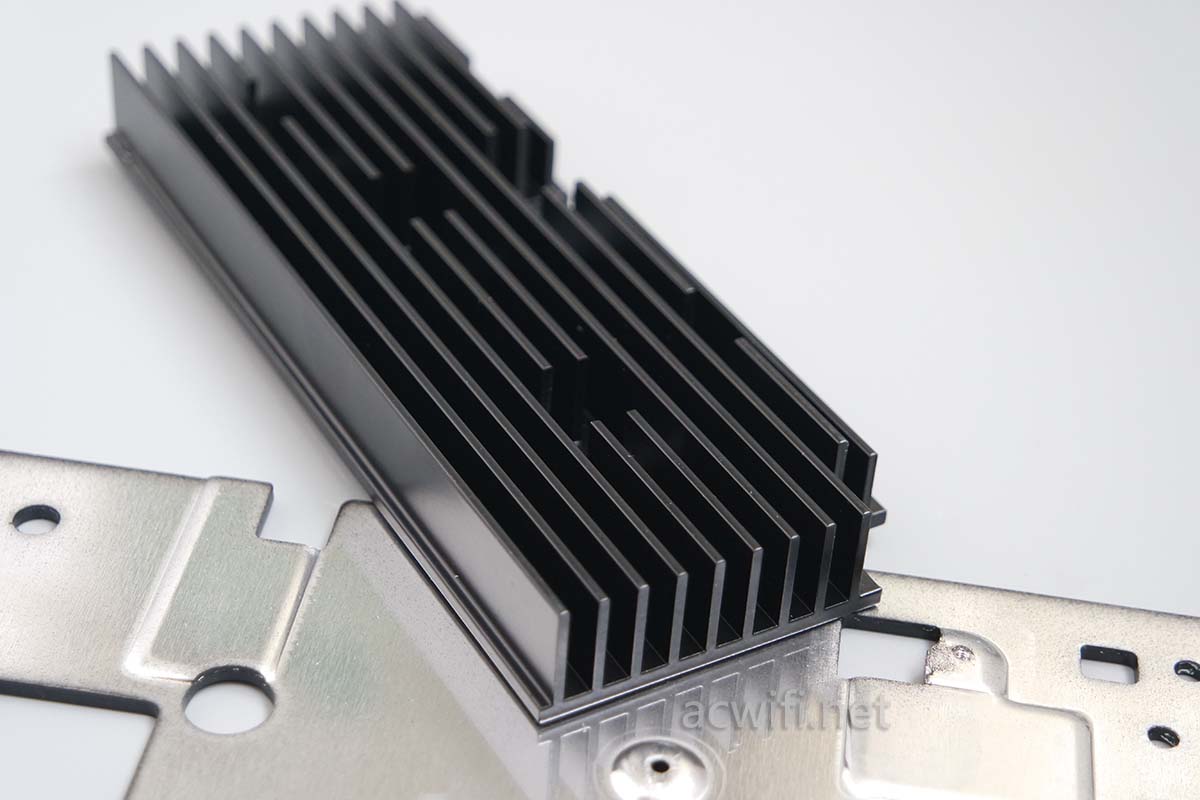

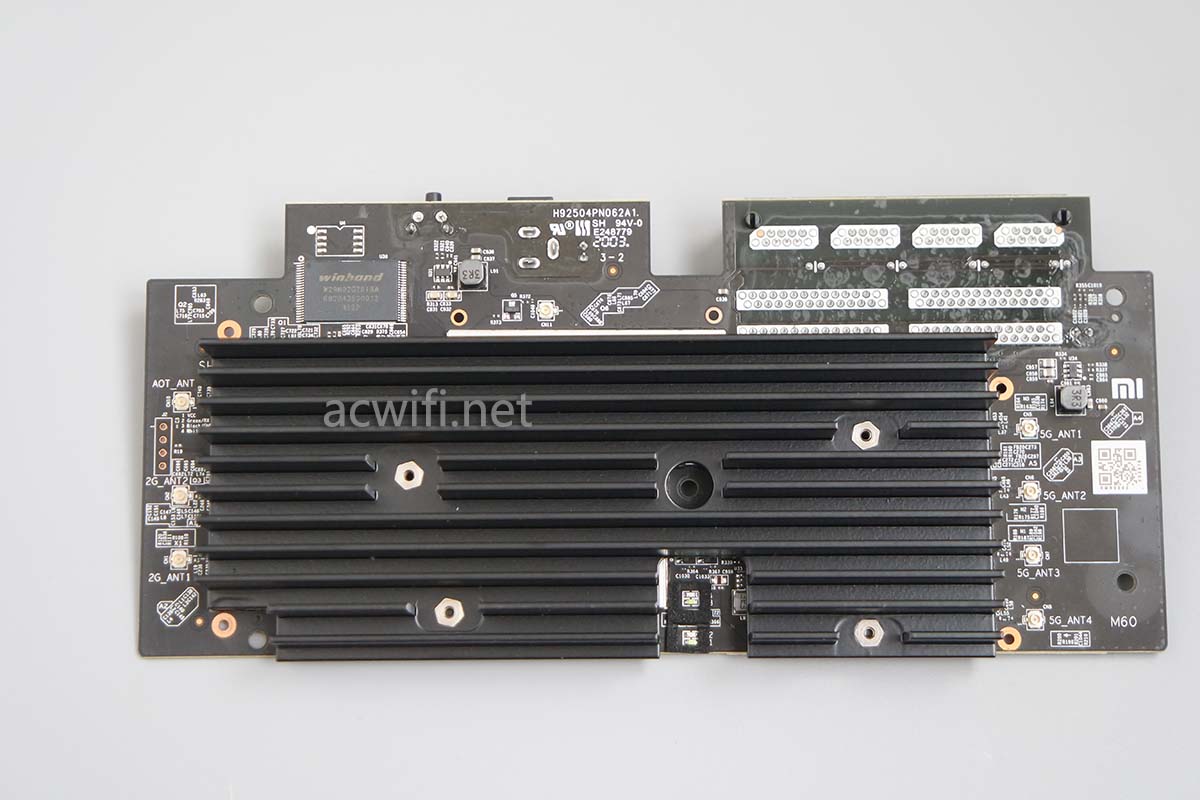

上方覆盖着一大片铝散热器，拆开后，两片”脏脏地”散热器：

正面好看：

主板忘记量尺寸了。

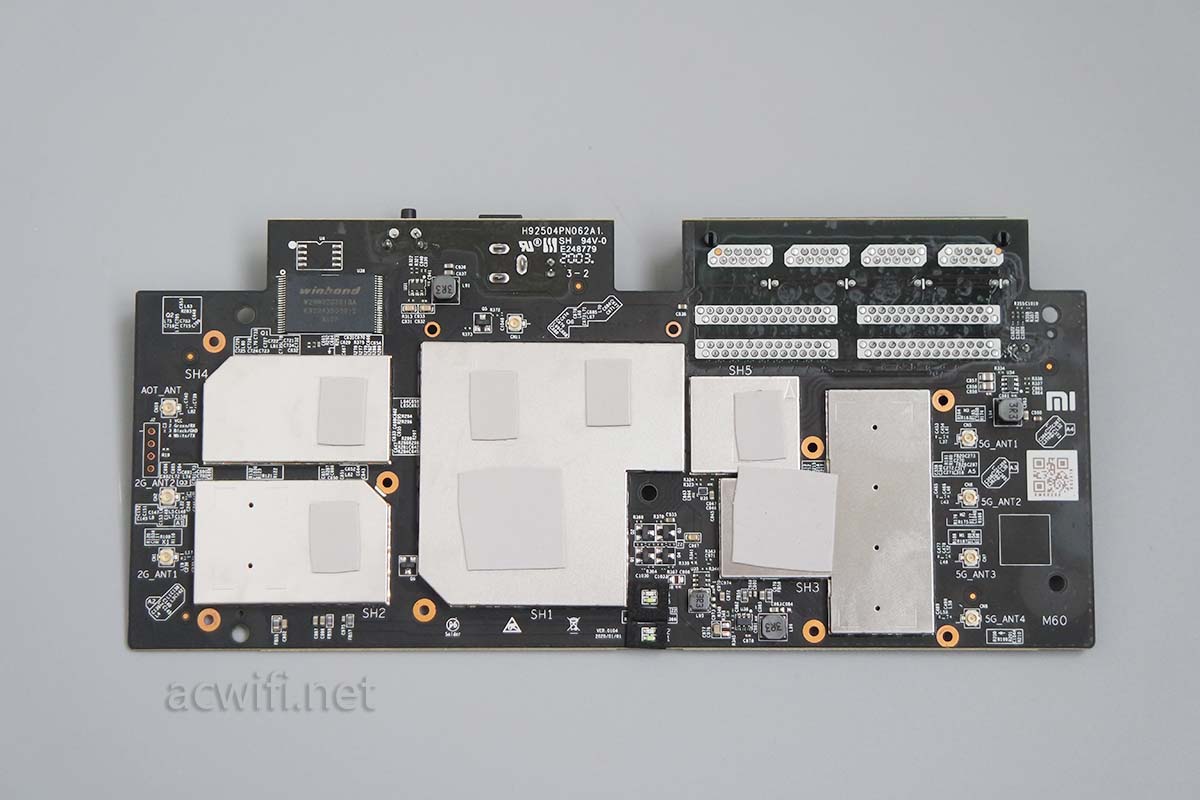

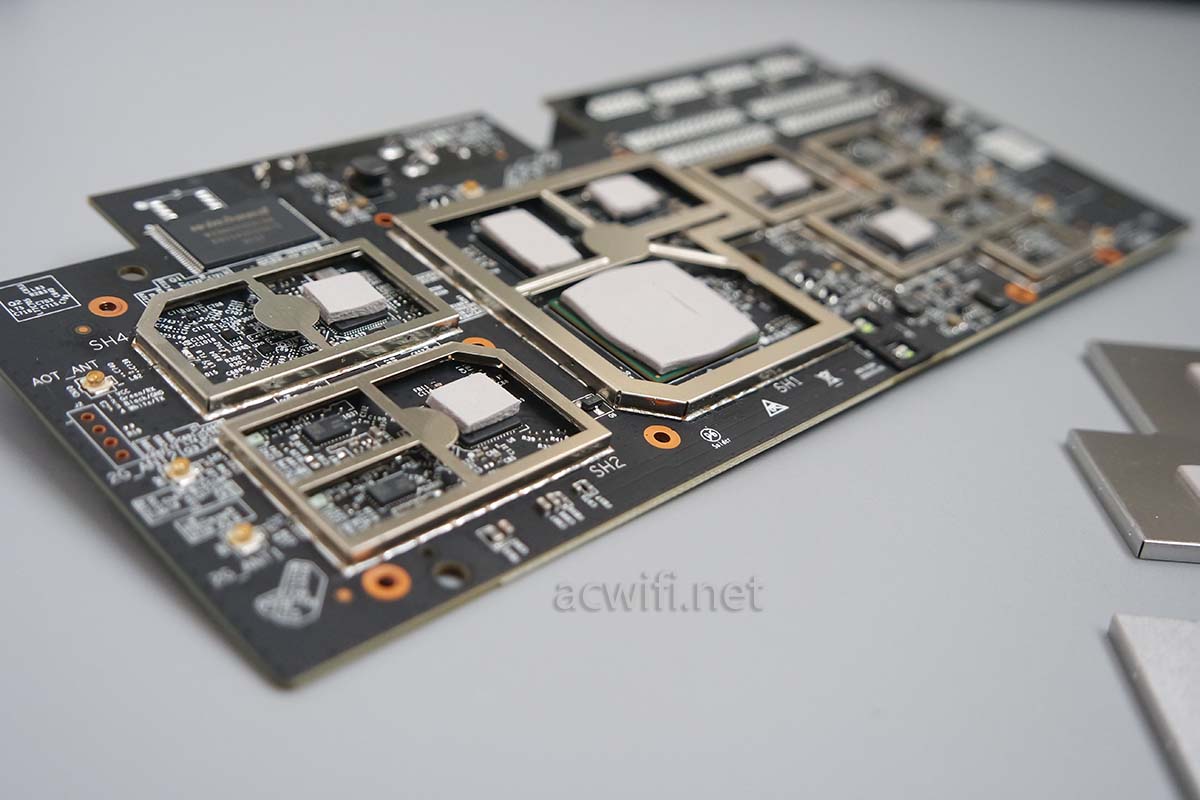

屏蔽罩挺多的：

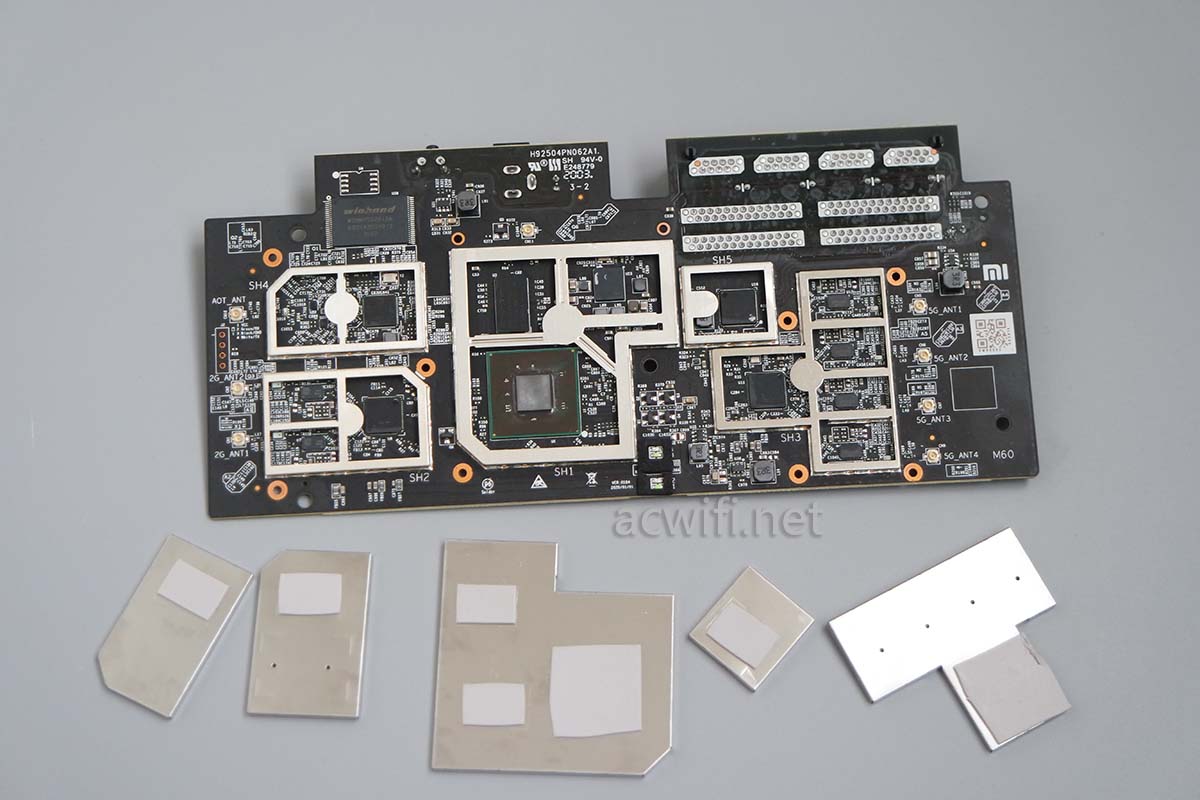

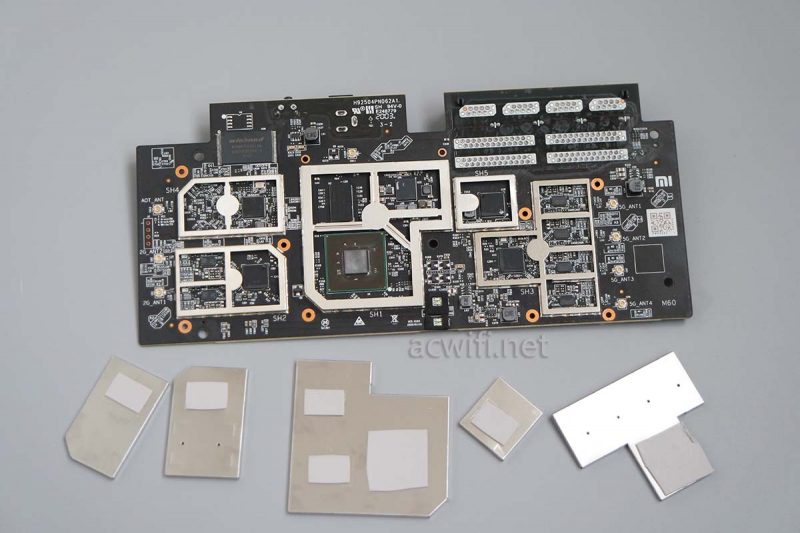

逐一掀开金属屏蔽罩：

先看哪颗芯片好呢？？？看之前先化妆一番，不然看不清芯片上的丝印字符。

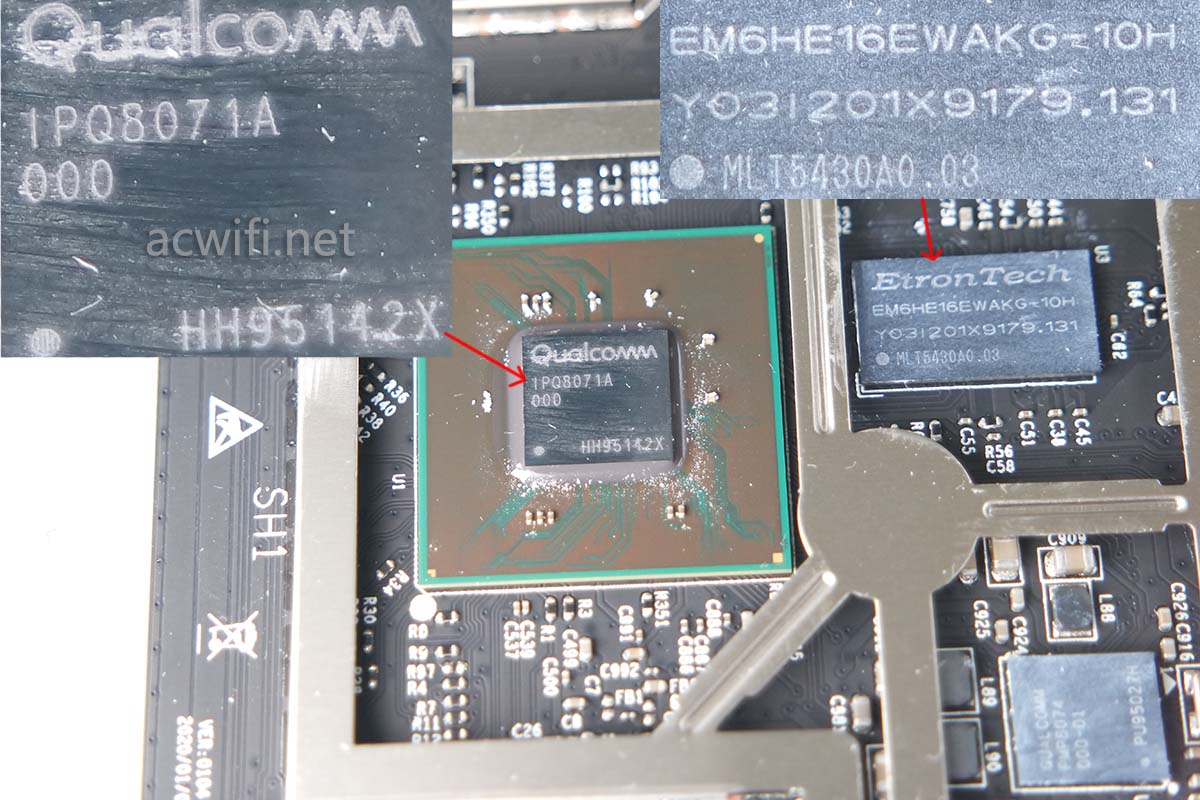

CPU型号是高通的IPQ8071A，四核1.0GHz，相对于主频是2.4GHz的IPQ8074A来说，1GHz有点低。但价格也相差不少！四核1G，够用了。CPU旁边有一颗内存芯片，型号是EM6HE16EWAKG-10H，DDR3，容量512MB。

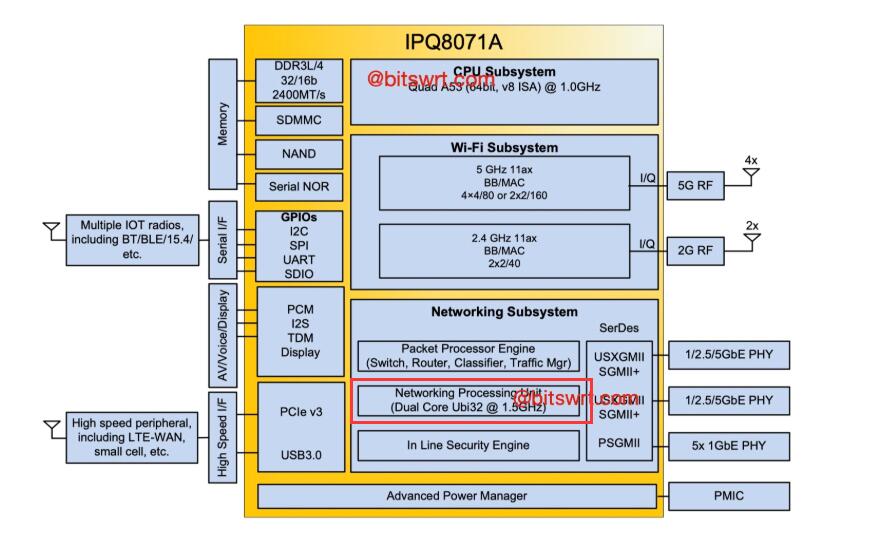

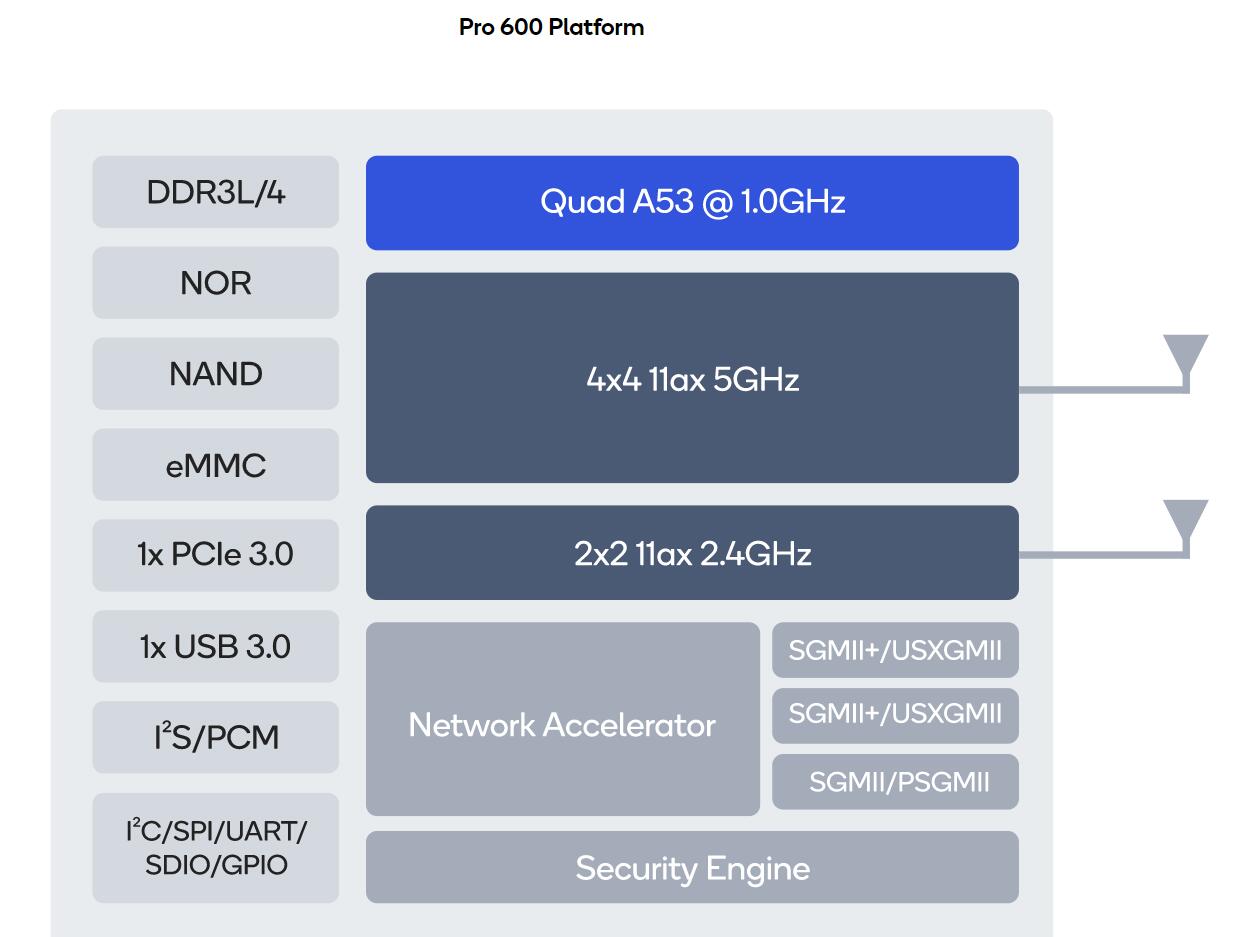

从高通官网上截取的IPQ8071A结构图：

从bitswrt.com上截取的图：

上图我用红框标记了：Networking Processing Unit ,Dual Core Ubit32 @1.5GHz，双核网络处理器单元，频率1.5GHz，也就是小米介绍的双核NPU（网络加速引擎），加上CPU的Quad A53，一共是六核，小米说是双核1.7GHz，而上图是双核1.5GHz，不知哪个对了。而肯定的是双核1.7GHz NPU是在IPQ8074A和IPQ7072A身上。有人说IPQ8071A是可以支持10G网口，但从上图看只是最高5G，10G是在IPQ8074A和IPQ8072A身上。我不确定上图信息的准确度，只供参考。

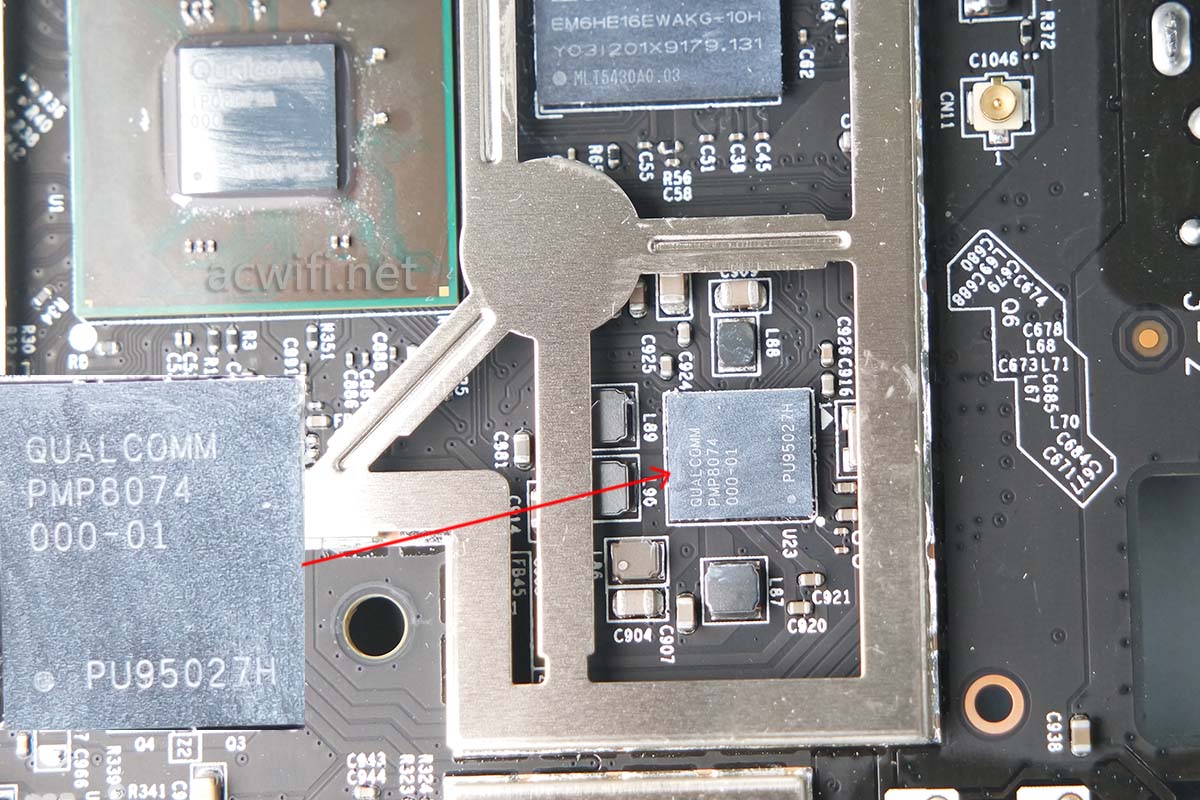

内存下方有一颗芯片：PMP8074，是高通自家的电源管理芯片，负责CPU的供电管理。我估计高通的所有WIFI6方案或者旧所有IPQ807X系列CPU，都需要用到PMP8074。

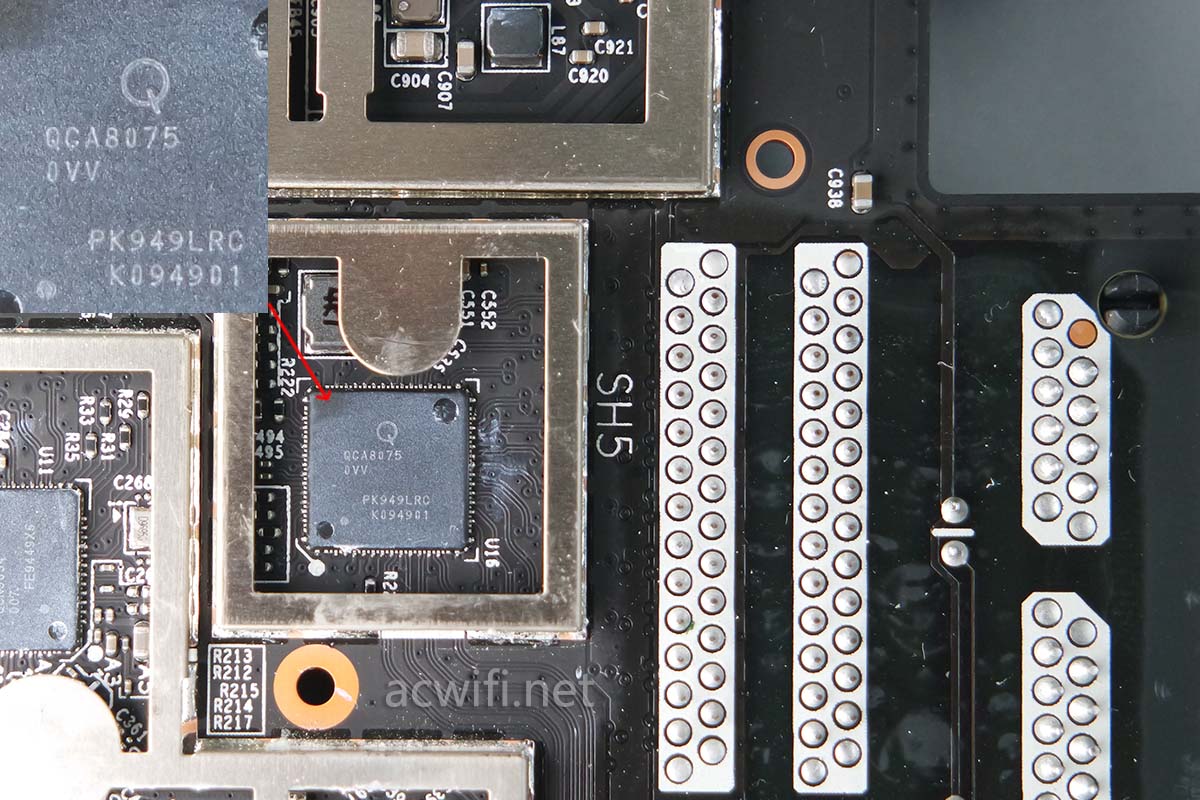

变络变压器附近必然有一颗以太网PHY芯片：QCA8075。MAC在IPQ8071A里面，换句话说IPQ8071A内置千兆交换机，CPU用psgmii接口跟QCA8075连接，psgmii接口的带宽是6.25gbps。非常充足了！

5G芯片是QCN5054，支持802.11ax，1024-QAM、OFDMA、MU-MIMO，支持4x4mimo@80MHz，最高速率2402Mbps，支持2x2mimo @160MHz，最高速率也是2402Mbps。嗯，这个，芯片是支持，但实质能不能做到又是另一回事。怎么说呢，我也不知道，授权问题或者是钱的问题吧。历史告诉我，同样是QCA9984的不同产品，有些支持160Mhz，有些不支持。比小米贵8倍的华硕AX89X支持160MHz。小米说以后通过固件更新能支持160MHz，我觉得它说的以后，是很久很久以后直到永远。

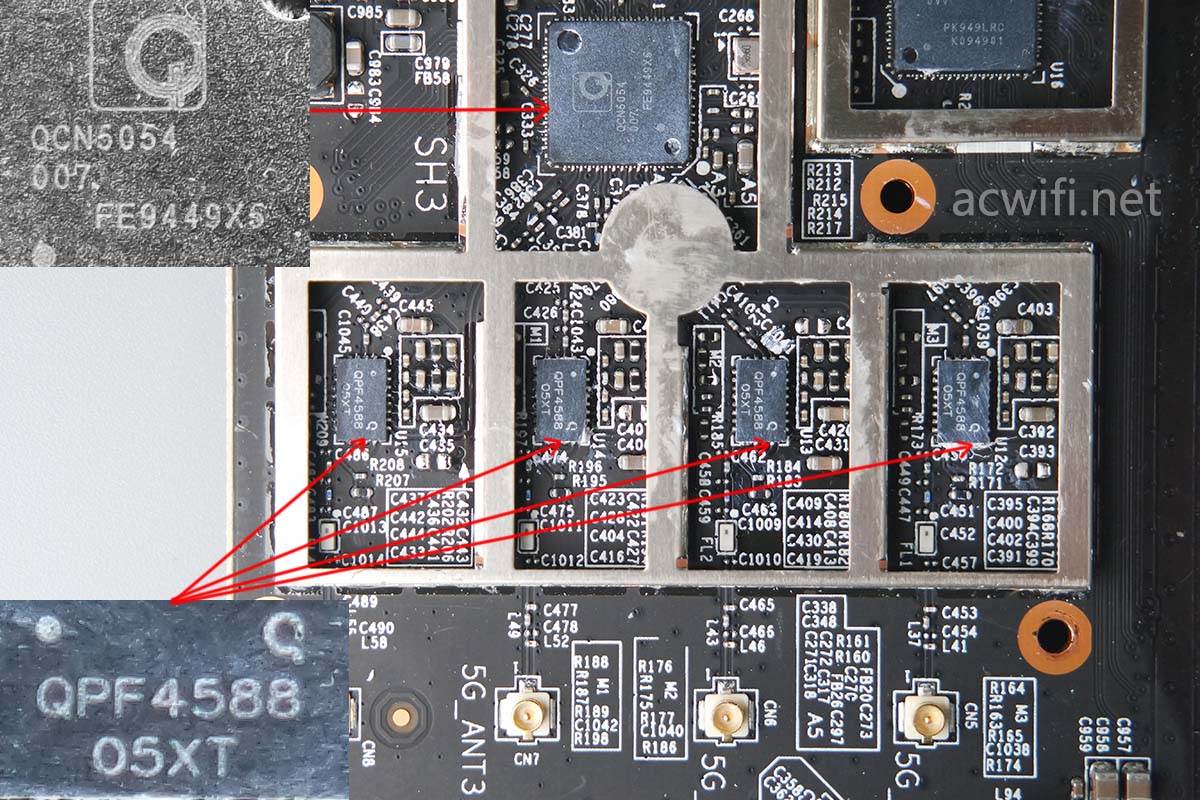

5G外置了4颗FEM芯片，丝印着QPF4588，型号就是QPF4588，Qorvo公司的产品。它是一颗支持802.11ax的FEM芯片（废话，不支持怎么能说是WIFI6路由器）。集成了PA、LNA。

QPF4588的参数如下：

5150 – 5925 MHz
POUT = +16dBm MCS11 HE80 -47dB Dynamic EVM
POUT = +18dBm MCS11 HE80 -43dB Dynamic EVM
POUT = +23dBm MCS9 VHT80 -35dB Dynamic EVM
POUT = +24dBm MCS7 HT20/40 -30dB Dynamic EVM
POUT = +26dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
33 dB Tx Gain
2 dB Noise Figure
16 dB Rx Gain & 7 dB Bypass Loss
30 dB 2.4 GHz Rejection on Rx Path
Integrated RF Power Detector Coupler as well as DC Power
Detector

WIFI6模式+18dBm=64mW。（MCS11是1024-QAM）看不懂这么低；可能不是在-35dB的数据的原因吧。

WIFI5模式+23dBm=200mW。（MCS9是256-QAM）

华硕AX89X同款功放芯片。但是如果小米AX3600遵守国家标准不超过100mW，信号是不会强的。

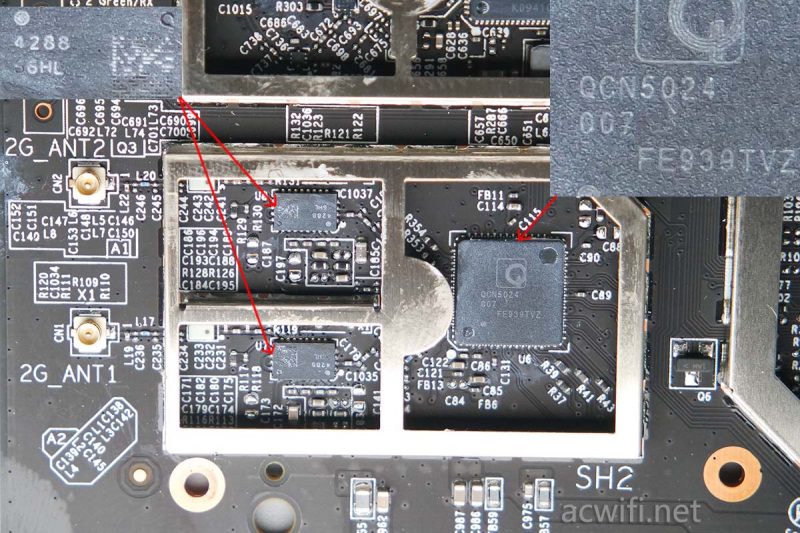

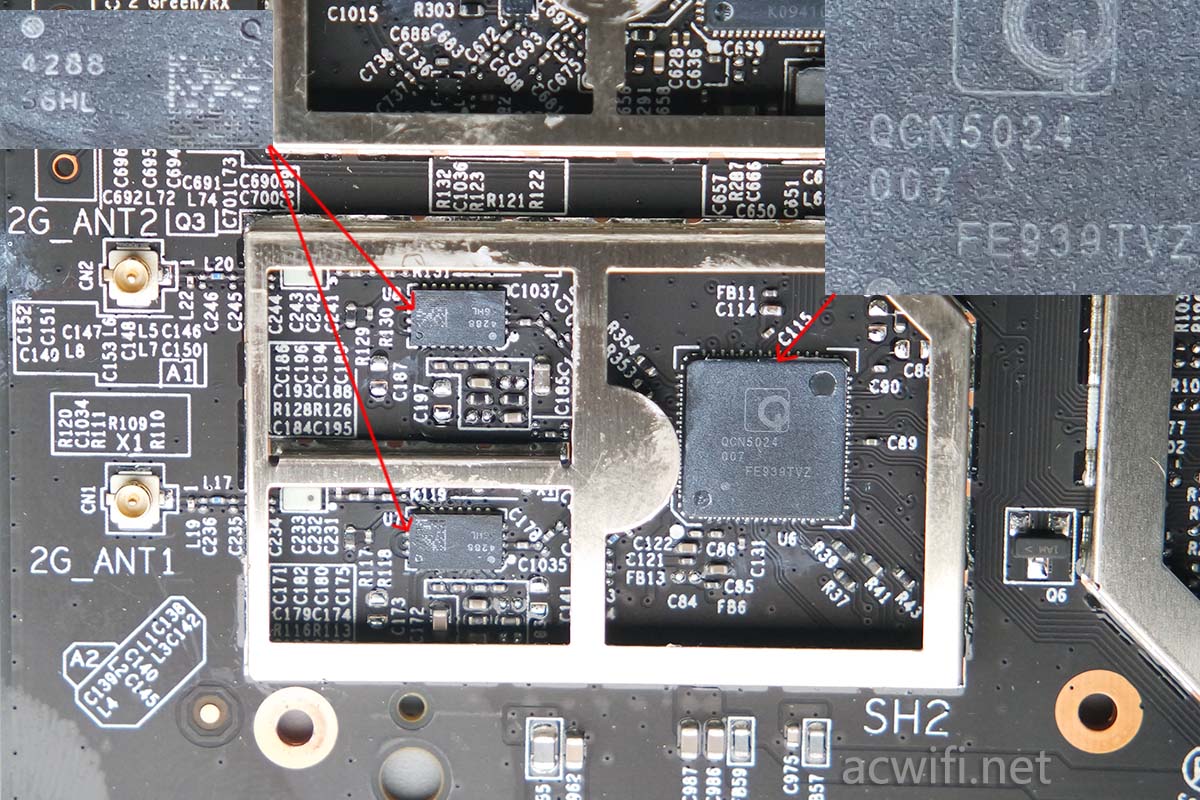

2.4G芯片型号是QCN5024，支持4x4mimo，但这里只用了两路(IPQ8071A只支持2x2mimo)，也就是2x2mimo，最高速率573Mbps。外置独立的功放芯片，丝印着4288，型号是QPF4288，集成了PA和LNA：

The QPF4288 integrates a 2.4 GHz power amplifier (PA),regulator, single pole two throw switch (SP2T), bypassable low noise amplifier (LNA) and coupler into a single device。

它的参数：

2400-2500 MHz
POUT = +17 dBm HE40 -47dB Dynamic EVM
POUT = +22 dBm HE40 -43dB Dynamic EVM
POUT = +24.5 dBm MCS9 HT40 -35dB Dynamic EVM
POUT = +26 dBm MCS7 HT20/40 -30dB Dynamic EVM
POUT = +28 dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
33 dB Tx Gain
1.7 dB Noise Figure
15.5 dB Rx Gain & 7 dB Bypass Loss
>10dB 5 GHz Rejection on Rx Path
Integrated RF Power Detector Coupler as well as DC Power
Detector

WIFI6模式下，功率+22dBm=160mW；

WFII5模式下，功率+24.5dBm=282mW。

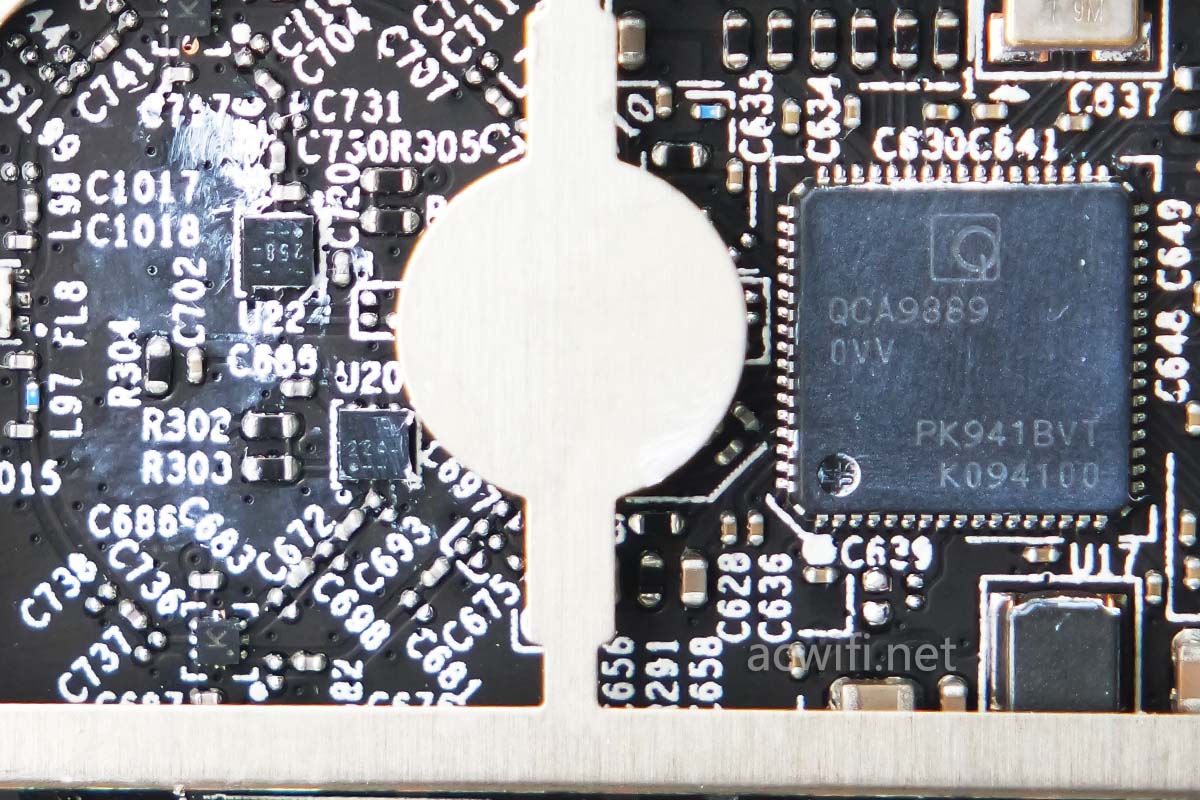

2.4G芯片上方还有一颗无线芯片，型号是QCA9889：

QCA9889 is a highly integrated wireless local area network (WLAN) system-on -chip (SoC) for 5 GHz 802.11ac, or 2.4/5 GHz 802.11n WLAN applications.

参数：

Wi-Fi Standards: 802.11ac Wave 2, 802.11ac, 802.11a/b/g, 802.11n

Wi-Fi Spectral Bands: 2.4 GHz, 5 GHz

Peak Speed: 433 Mbps

Channel Utilization: 20/40 MHz, 20/40/80 MHz

MIMO Configuration: 1×1 (1-stream)

Wi-Fi Features: MU-MIMO.

同时支持2.4G和5G。均是1x1mimo，2.4G 150Mbps速率，5G 433Mbps速率。QCA9889外围了2颗LNA，没有PA，这只是给智能设备连接用的，不需要多强的信号吧，用LNA增强一下杂信处理能力就好。2颗LAN分别丝印着“258”和“224”。型号分别是BGU7224和BGU7258，分别对应着2.4G和5G。

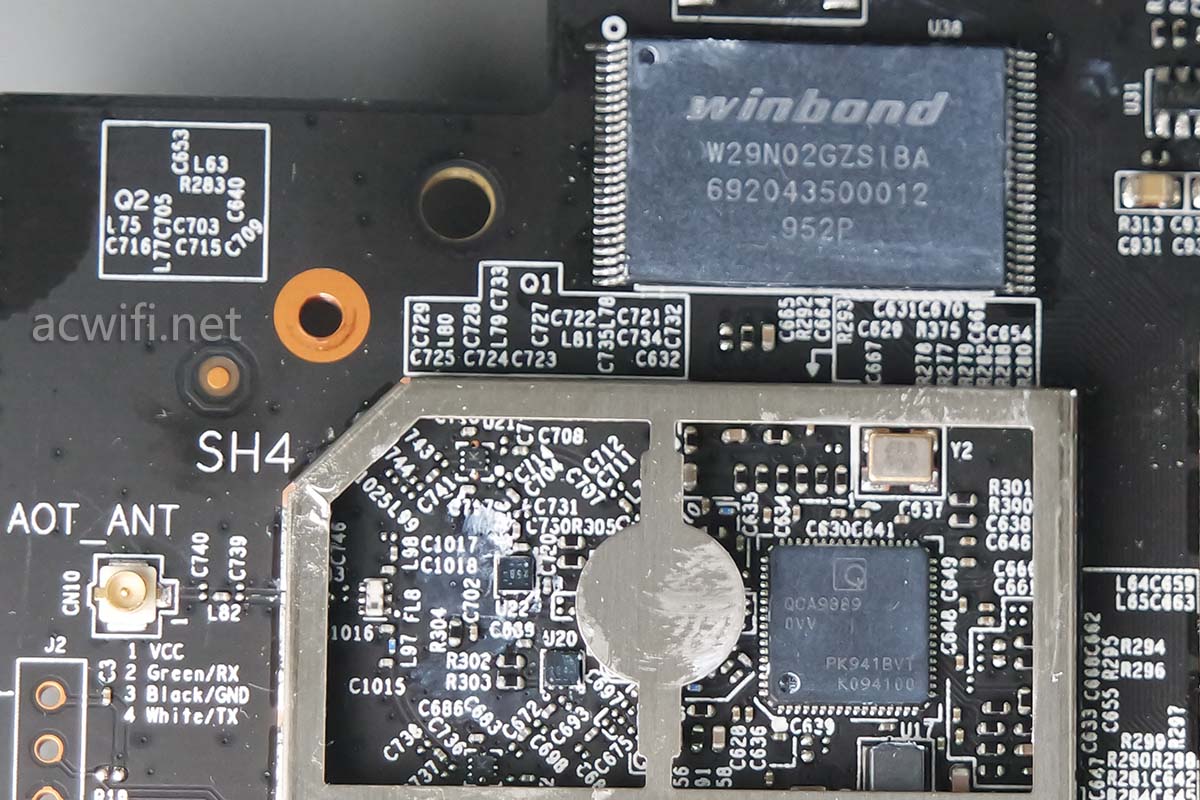

最后QCA9889上方有一颗闪存芯片，型号是W29N02GZSIBA，容量256MB。

拆完了。

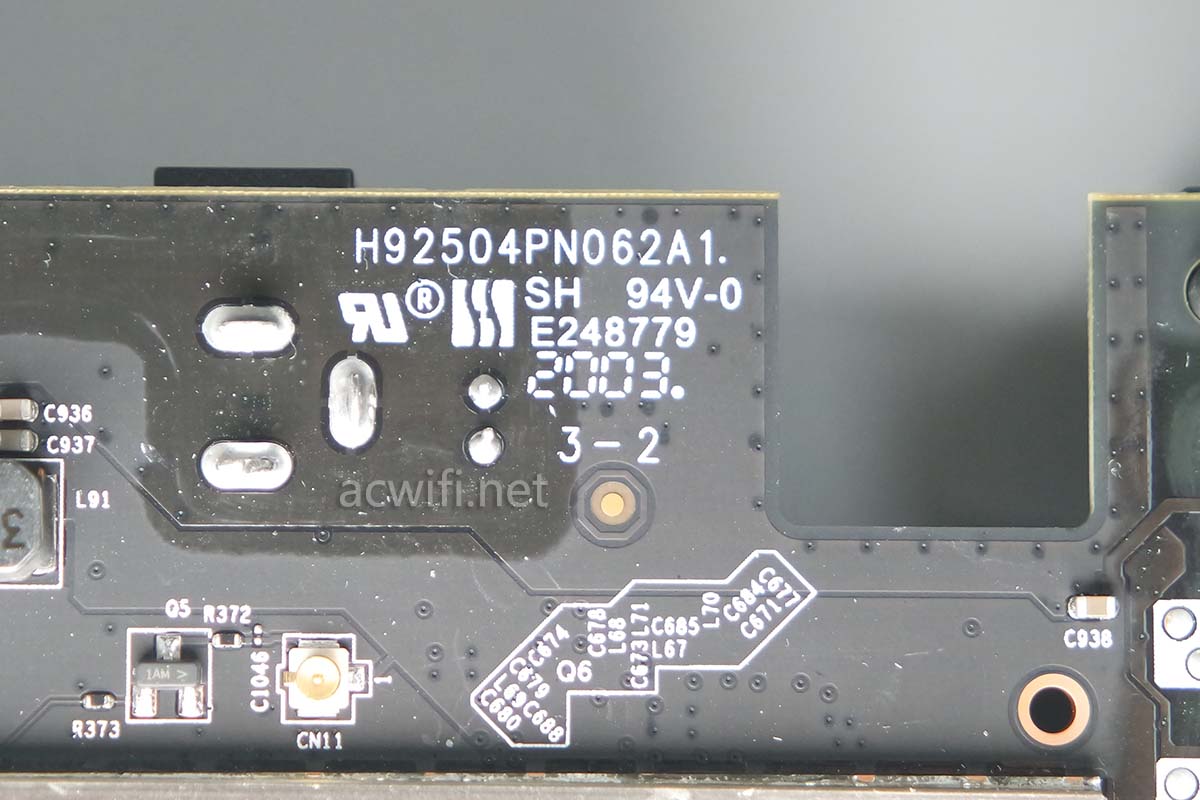

从这个是否可以看出是哪个厂代工的？

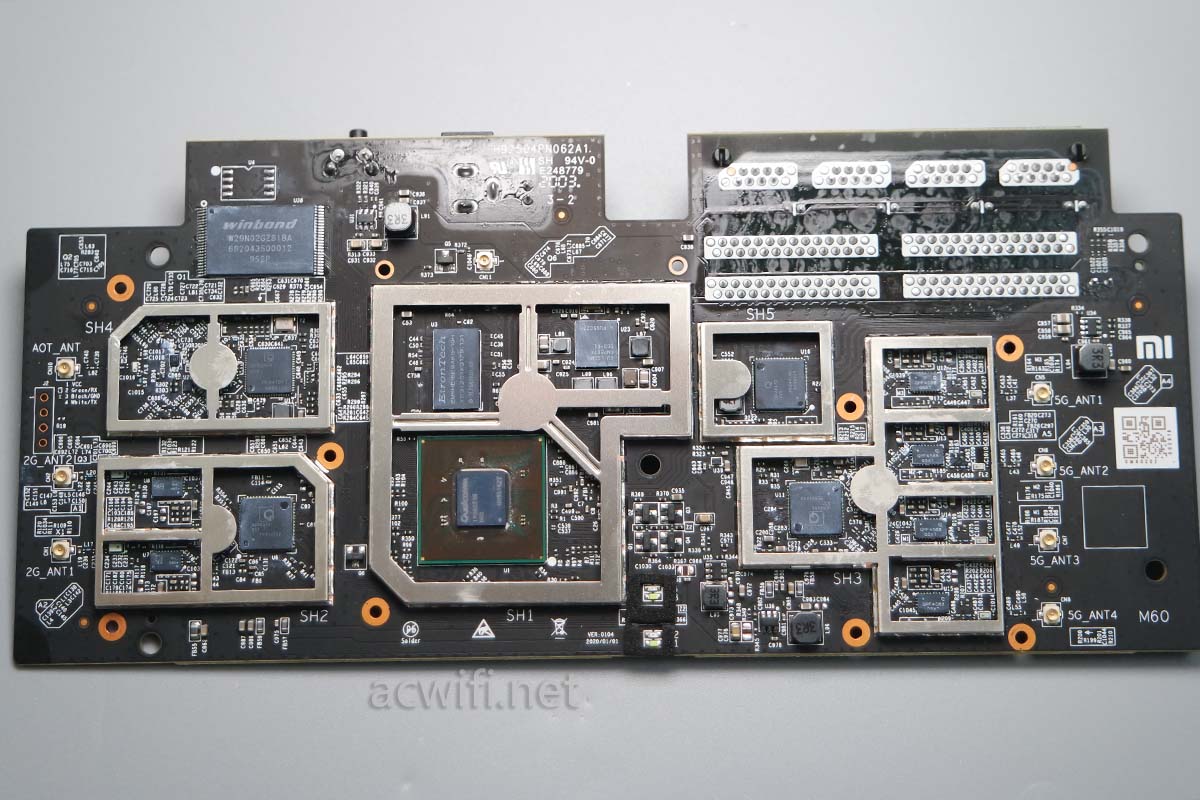

主板全貌：

5G芯片下方有供电电路，2.4G芯片周围没有看见，可能从CPU那边“借电”了。。。又或者是只有2路无线，不需要额外的供电。

如果把QCN5024补全2路，主板增大一点，补上多一颗QCN5054和4颗QCN5054，再增大一点主板面板，补上2个10G网口，就成了AX89X了。浪费了这么大的外壳。小米以后会不会出个8x8mimo的呢？？听说小米跟高通很铁。

站在同样的楼下D点位置，拿着小巧的小米4C，连上小米AX3600的5G（44信道），连续测速3次，155-178之间，比红米AC2100慢一点。

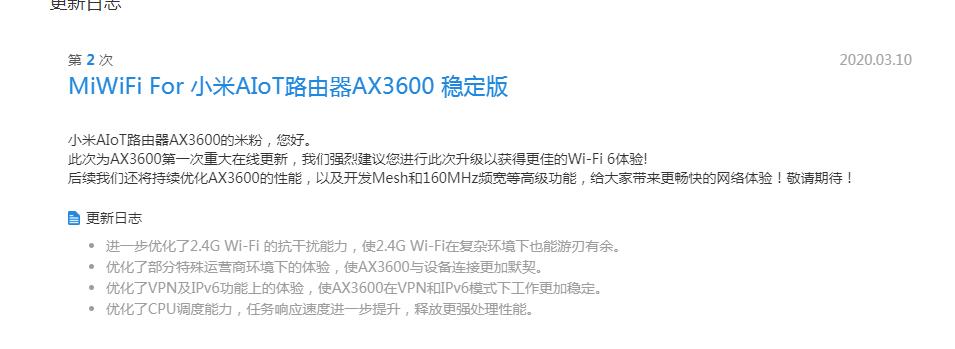

599元，值这个硬件的钱。其它不好说，这篇只是拆机文章，详细的评测，套用小米的话，以后会有的。以下是开机后固件更新内容，固件发布日期是2020年3月10日。

IPQ807XA全系列都支持高通自家的私有协议WI-FI SON（MESH组网技术），从领势的Velop系列和网件Orbi系列身上可看出它的无缝漫游效果非常出色，比华硕的AImesh明显要好用。希望小米不要浪费硬件吧。
