春节前在咸鱼下单了一台二手的没有天线的EA7500V2,卖家说要等到春节后才方全发货,但之后联系不上卖家,申请了退款,等系统超时自动退款,希望这位卖家现在平安。后来再收了现在拆机的这台,电源和天线都有,成色还很新,卖家问我是不是acwifi,然后300元给我且包邮了,谢谢!

EA7500V2是MTK芯片方案,V1是高通方案。拆机想看一看与网件R6800的差别。

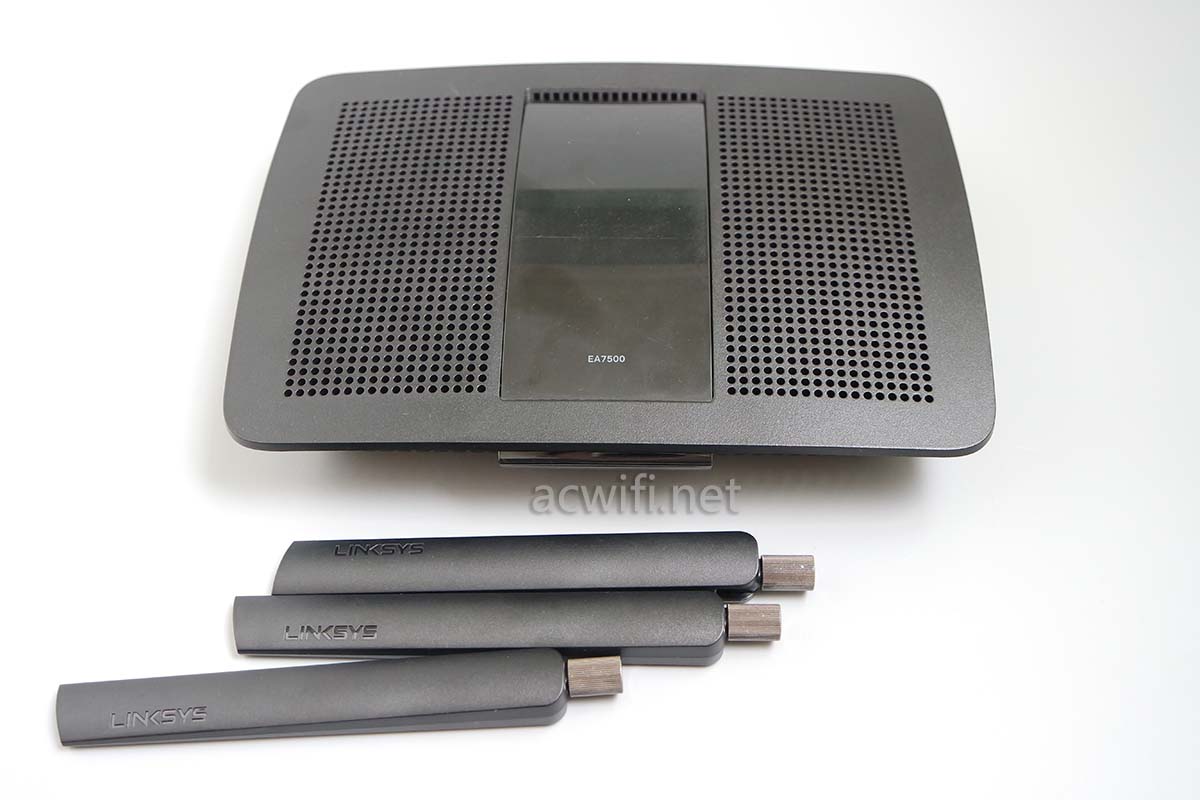

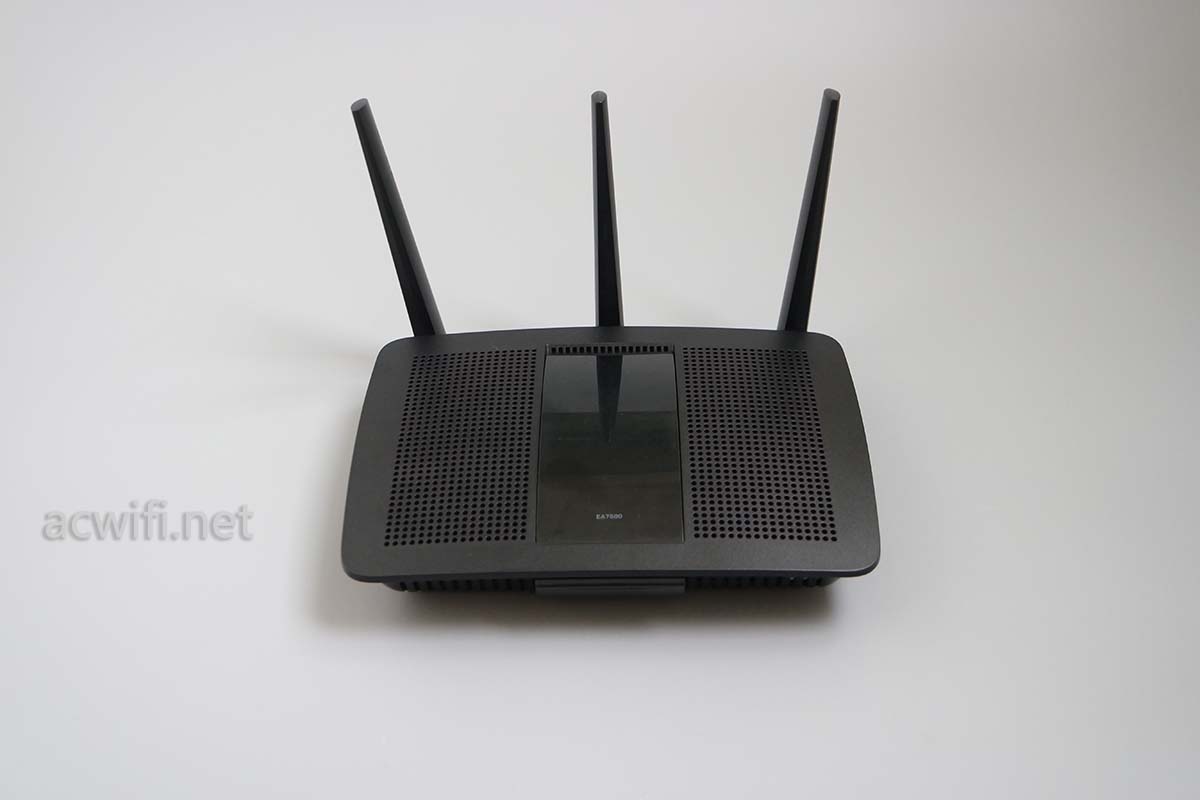

机身如下图,开机有“LINKSYS”的白色LED灯。

EA7500V2拆机

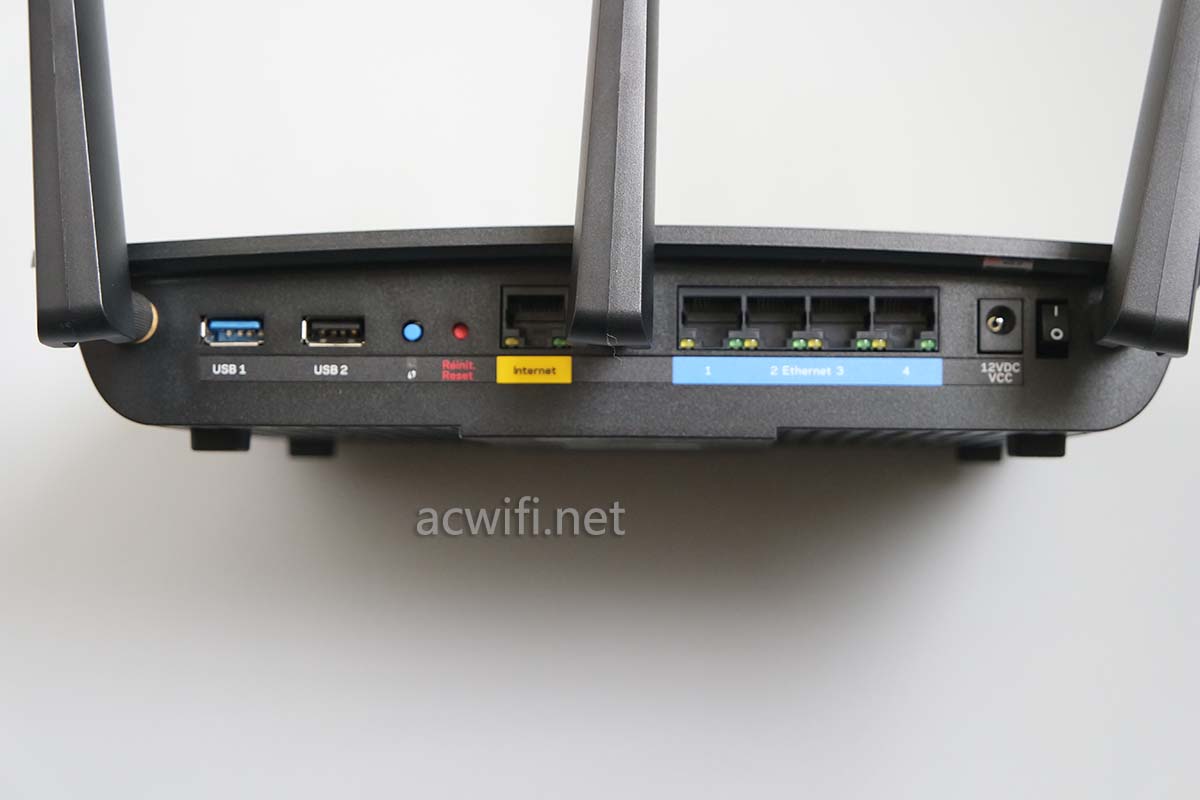

背面接口有:USB3.0和USB2.0,一个WAN和4个LAN都是全千兆。

EA7500V2拆机

电源规格12V/2.5A,电源忘记拿出来拍照了。

三根天线很有份量,其实它是4x4mimo,需要4根天线,为了美观,像网件R6800、华硕AC86U一样的设计,把其中一根内置了。这种设计跟一些厂商是相违背的,例如什么P呀什么米呀什么星呀,能做多一根就尽量做多做两根。信号强弱跟天线数量无关的。

EA7500V2拆机

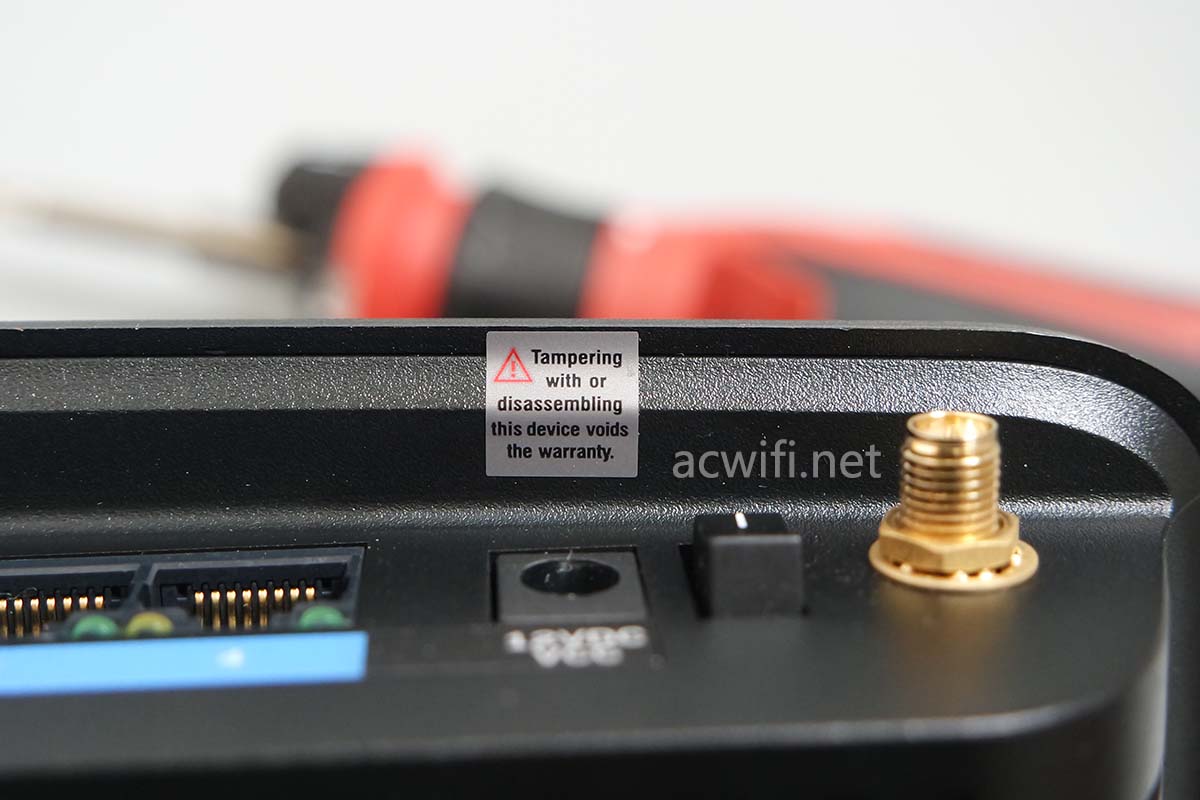

保修贴纸,拆了就没保修了。

EA7500V2拆机

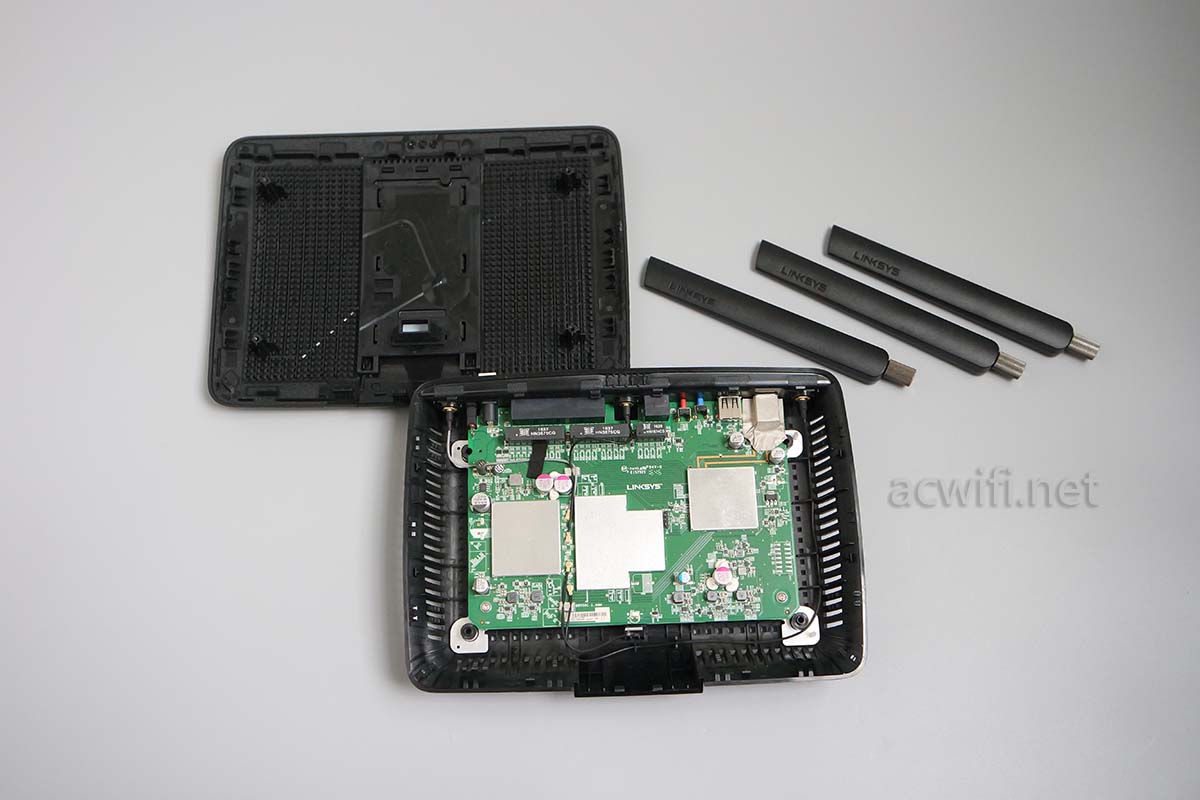

开壳:

EA7500V2拆机

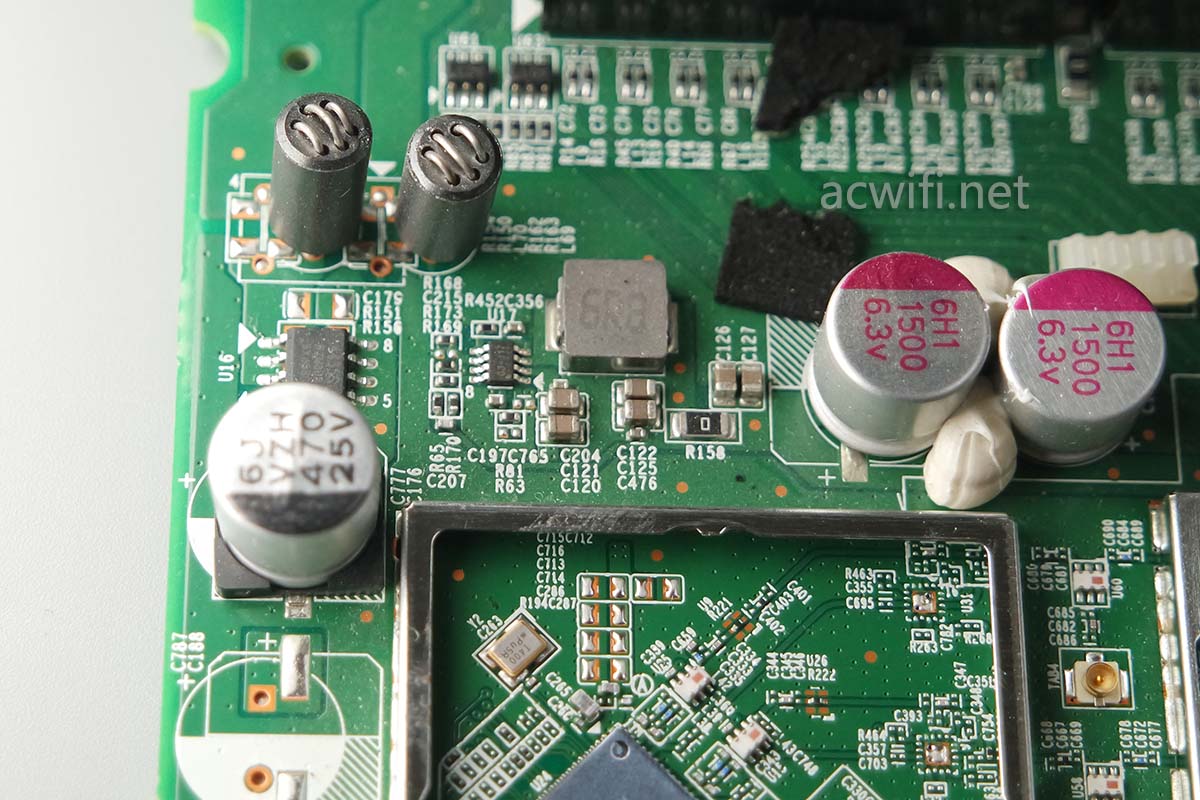

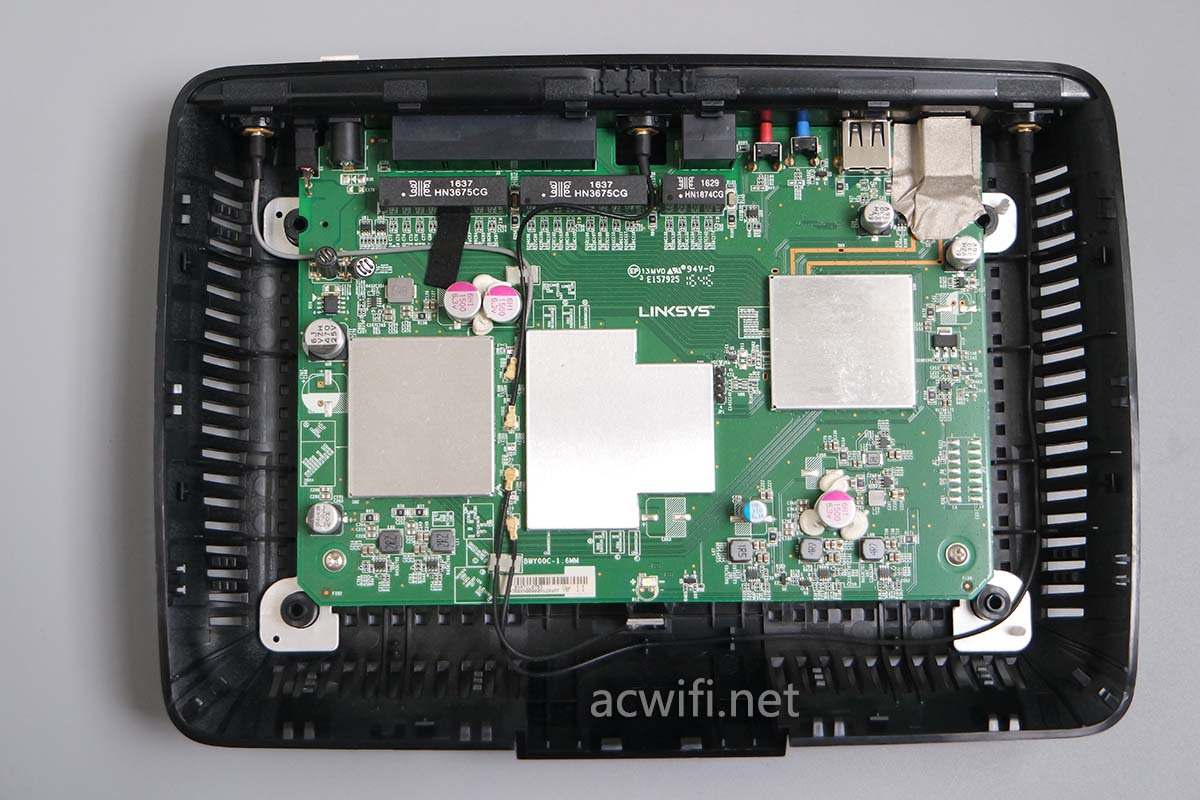

主板上的元件很多,看着这样的板子就舒服。有些是为了保证供电质量,有些是为了消除”杂信“,减少干扰,以达到一些”电气“标准。我有说错不?用料看着跟R6800差不多。

EA7500V2拆机

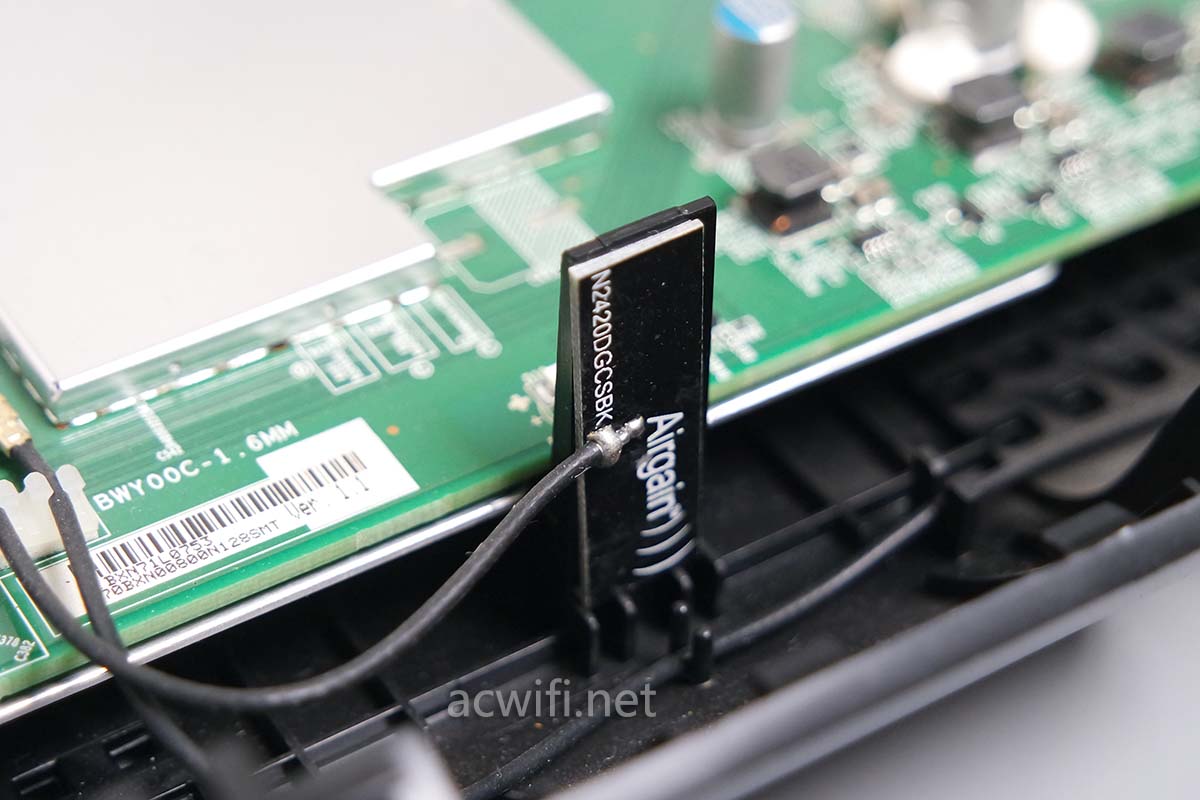

内置天线一根:

EA7500V2拆机

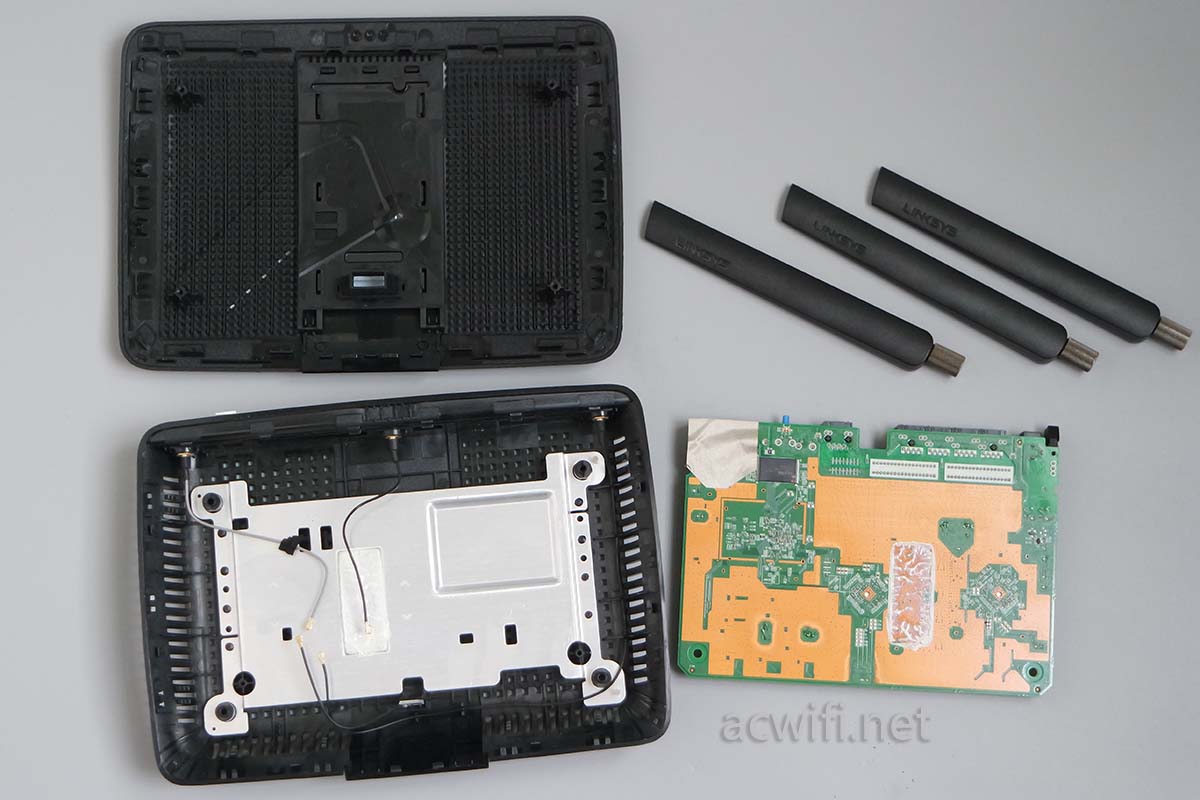

抽出主板后可见主板底部有一大块的散热铝片:

EA7500V2拆机

主板量尺寸:19x13cm左右。

EA7500V2拆机

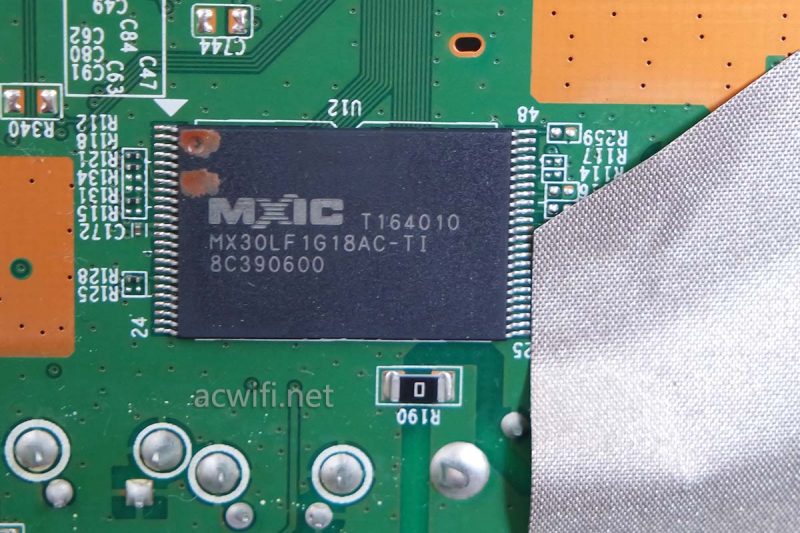

主板背部有一颗闪存芯片,型号是:MX30LF1G18AC,旺宏NAND FLASH,容量128MB。

Velop AC3900 今天特价1199元,京东购买链接

EA7500V2拆机

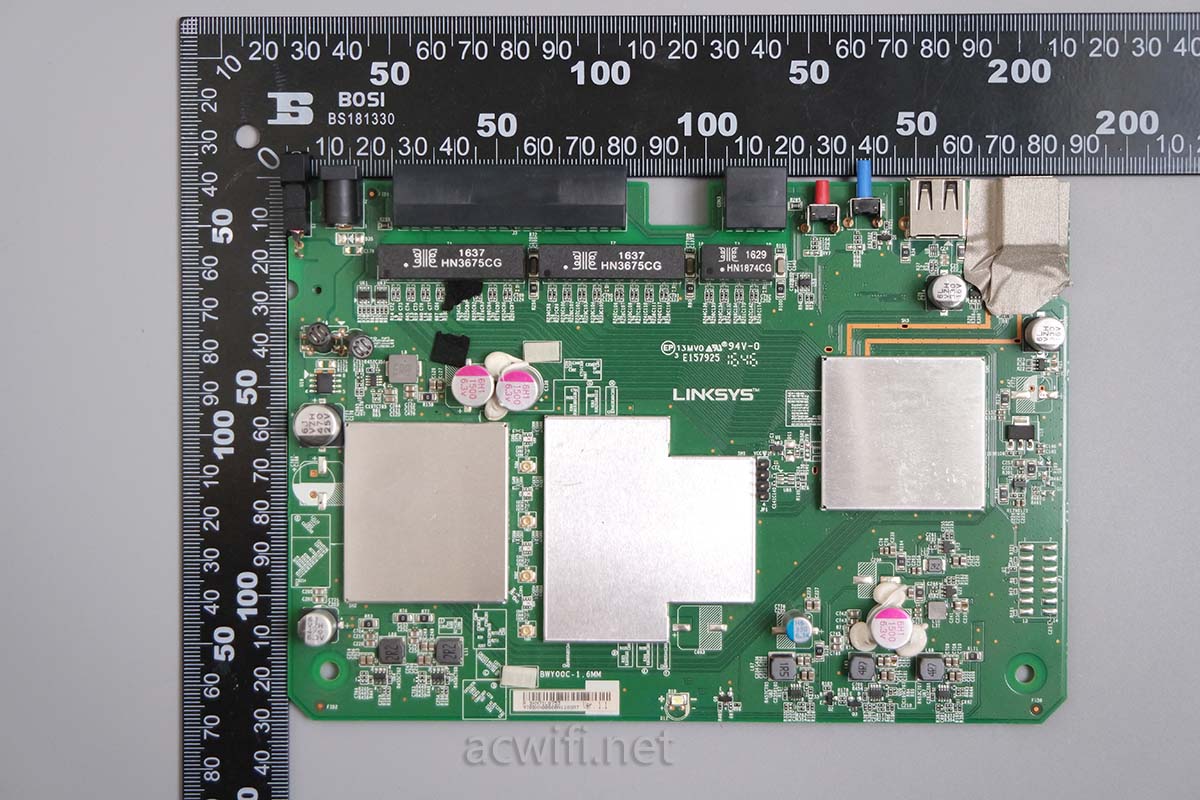

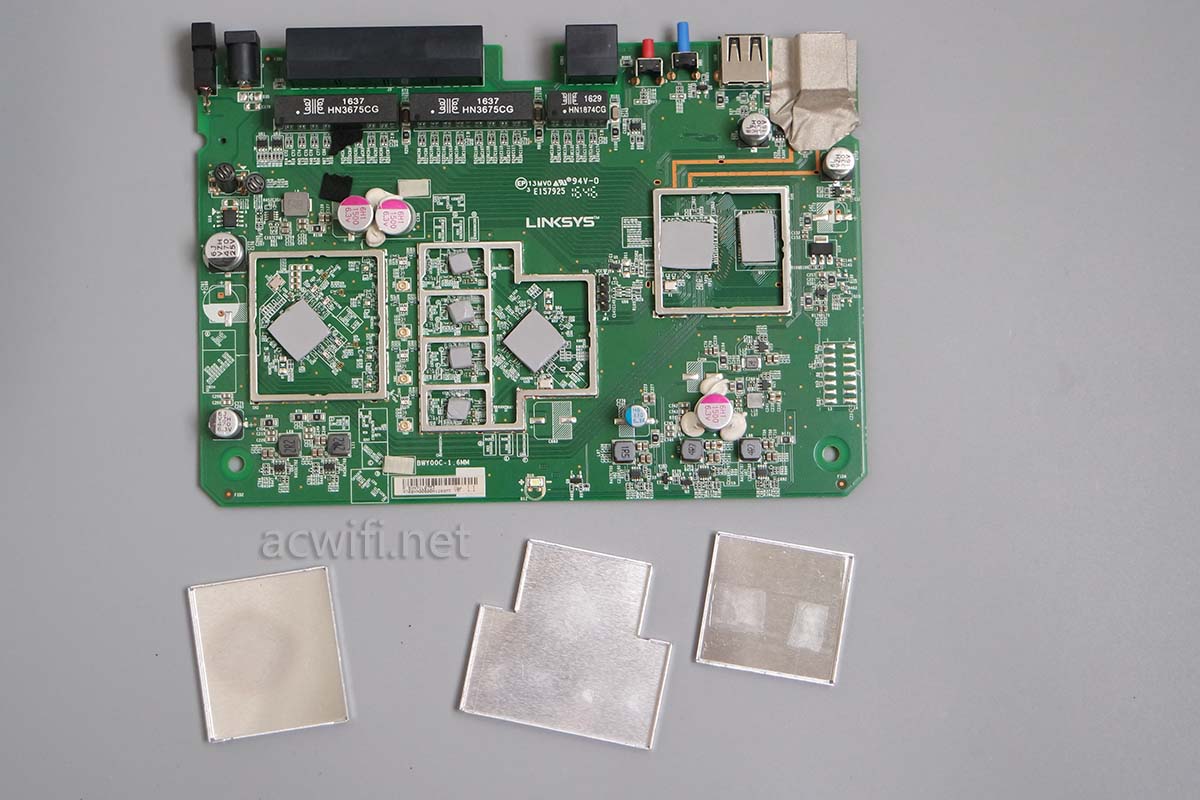

主板正面,把3片屏蔽罩取下来后:

EA7500V2拆机

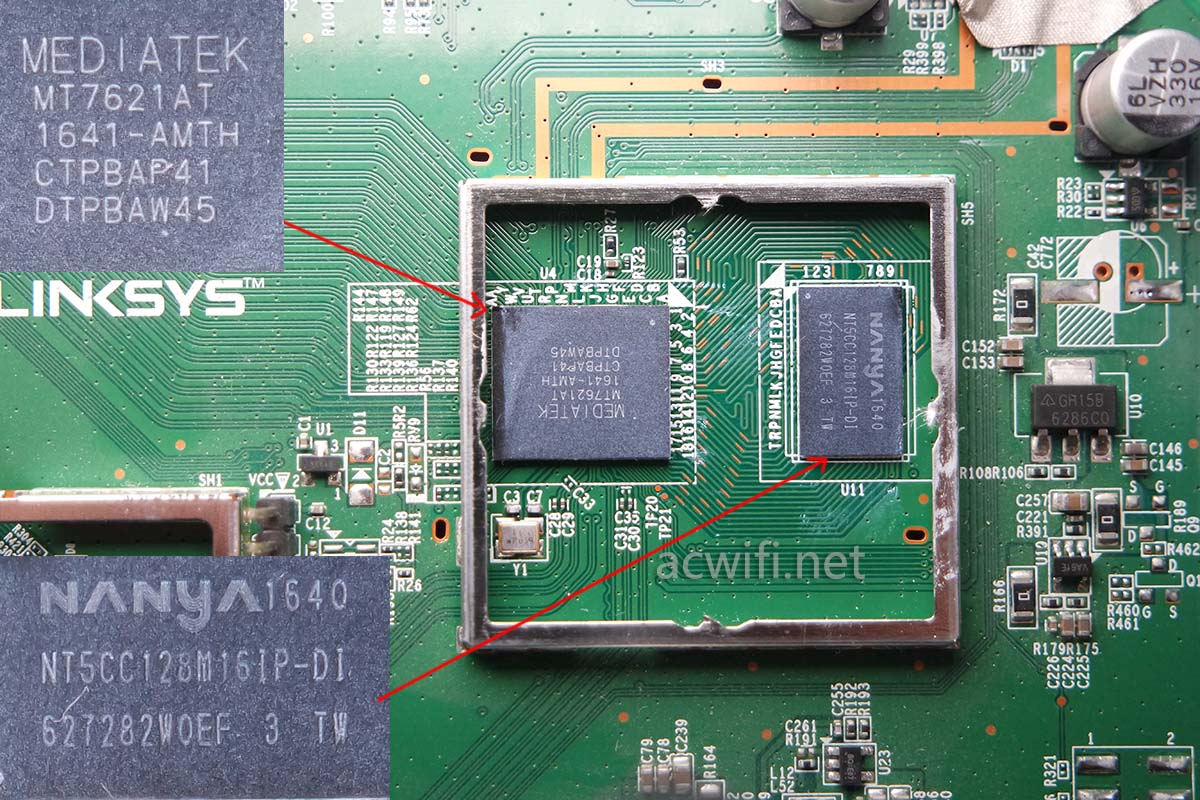

先看CPU和内存:

CPU型号是MT7621AT,双核880MHz,不知以后的WIFI6,MTK会用怎样的CPU。内存型号是NT5CC128M16IP,南亚DDR3内存,容量256MB。

ea7500V2拆机

无线电路:

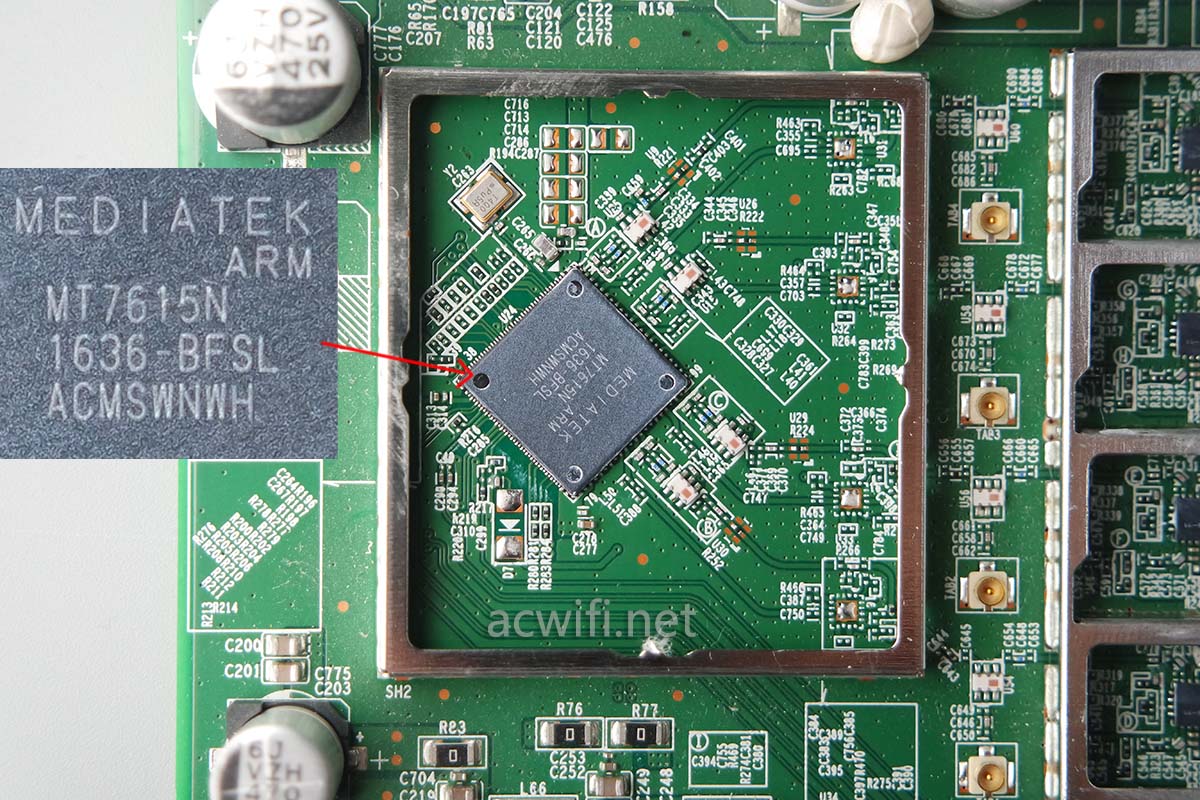

5G无线芯片是MT7615N,支持4x4mimo、MU-MIMO、256-QAM,最高速率是1733Mbps,手机连接它一般是866Mbps或433Mbps,如果能刷第三方固件,打开它的160MHz,那么,华为一些手机连接速率就可以达到1.7Gbps。

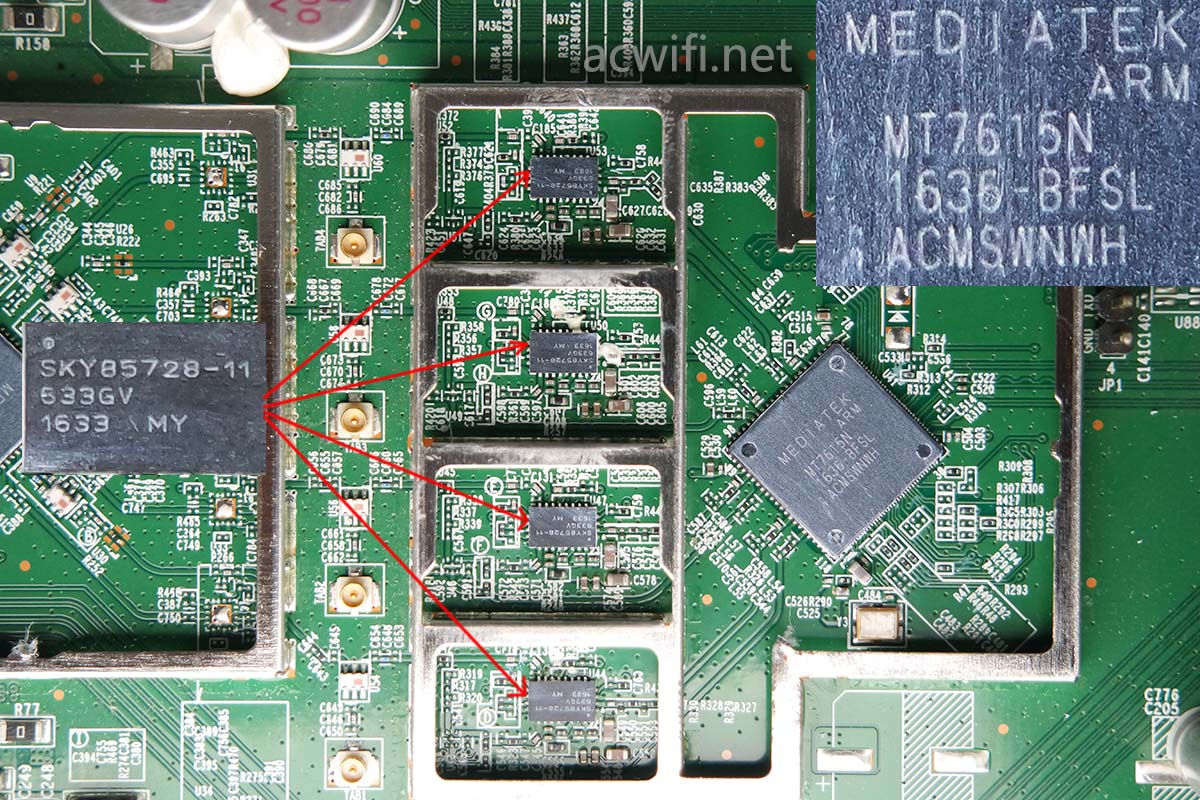

可见无线芯片外置了4颗功放芯片,上面丝印着SKY85728-11,型号号就是SKY85728-11。。。。。

EA7500V2拆机

SKY85728-11的参数如下:

Integrated high-performance 5 GHz PA, LNA with bypass, and
T/R switch
Fully matched input and output
Integrated power detector and directional coupler
Transmit gain: 32 dB
Receive gain: > 15 dB
Output power: +22.5 dBm @ –35 dB DEVM, HT80, MCS9, 5 V
Output power: +23 dBm @ –30 dB DEVM, HT40, MCS7, 5 V
Small QFN (24-pin, 3 x 5 mm) package
(MSL3, 260 C per JEDEC J-STD-020)

它集成了PA(功率放大器)、LNA(低噪声放大器)和收/发切换开关,是一颗FEM(射频前端芯片)。因为是5G功放芯片,所以要看它在80频宽(HT80)的功率:22.5dBm≈180mW。功率算是一般大,

相比网件R6800采用的QPF4519的23dBm低了一点点。

在拆机文中我经常说,如果频宽低一些功率就会强一点,华为上次发布会说它的WIFi6+采用了动态窄频宽技术,可以在远距离下用窄频宽,也就是在较远距离下用了很小的频宽:2MHz。我在测试无线时,经常强调,最终要的是无线速度,信号有了,你这点速度能干什么,喜欢在微信发个信息后看着转圈圈吗?

而且当在2MHz频宽时,PSD的值达到了17dBm/MHz,已经超过标准值10dBm/MHz。简而言之:超标。

扯了不该扯的。

2.4G无线芯片是MT7615N,支持4x4mimo、256-QAM,在40MHz频宽时最高速率800Mbps。

跟网件R6800一样并没有外置功放芯片:

EA7500V2拆机

然后MT7615N即使用内置的功放,也有不错的无线性能。

仍然有朋友问MT7611N与MT7615N有什么区别?我猜两者的底盘与发动机是一样的,只是车壳不一样罢,也许MT7611N阉了160MHz,减少成本,是TP的传供型号。但一切的真相只有TP与MTK才清楚,没有资料可寻。

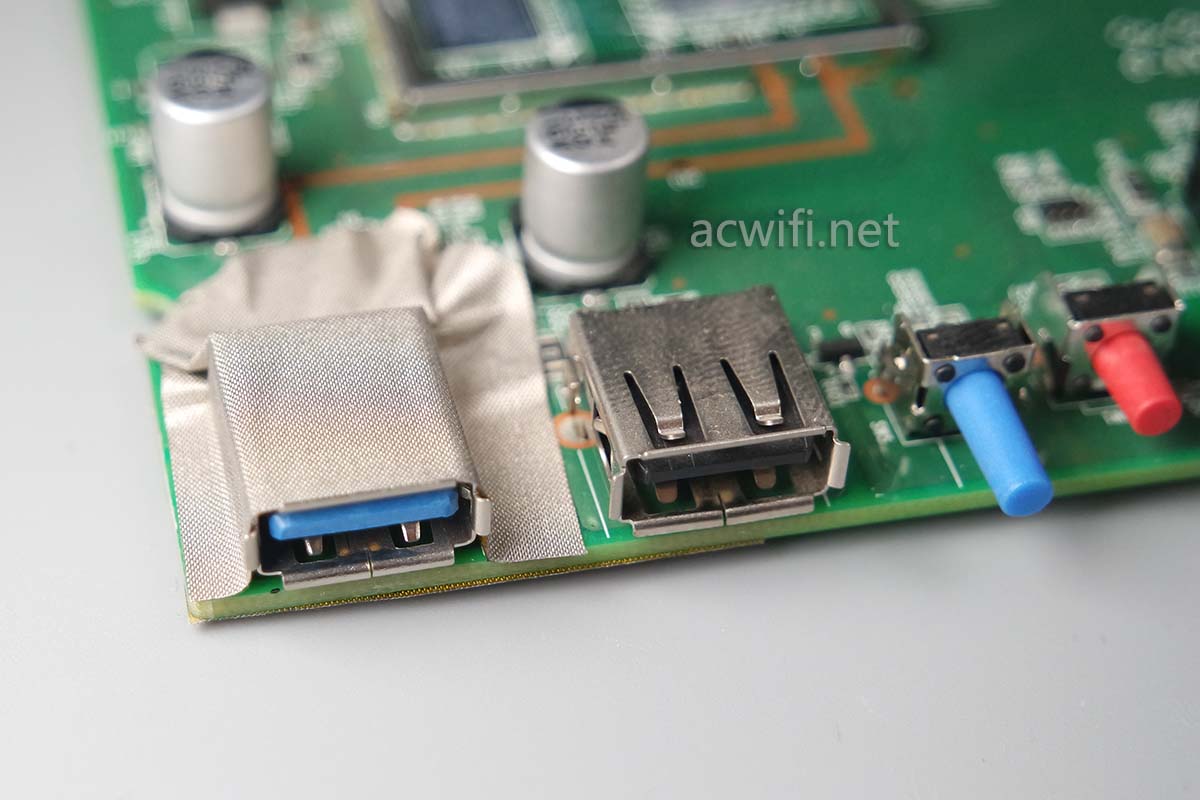

USB3.0,屏蔽胶布:

EA7500V2拆机

DC供电电路,有一颗25V电容,是否表示可以用19V供电也没有问题的?

EA7500V2拆机

MTK芯片的优势是低发热,多固件可刷。EA7500V2不知能不能刷第三方固件呢?做工和用料都不错,但新机超600多都不划算了。什么时候拆小米AX3600?我还没收到货呢。我在京东下单了2台,到时拿一台1元拍卖。
