软路由接交换机扩充网口数量

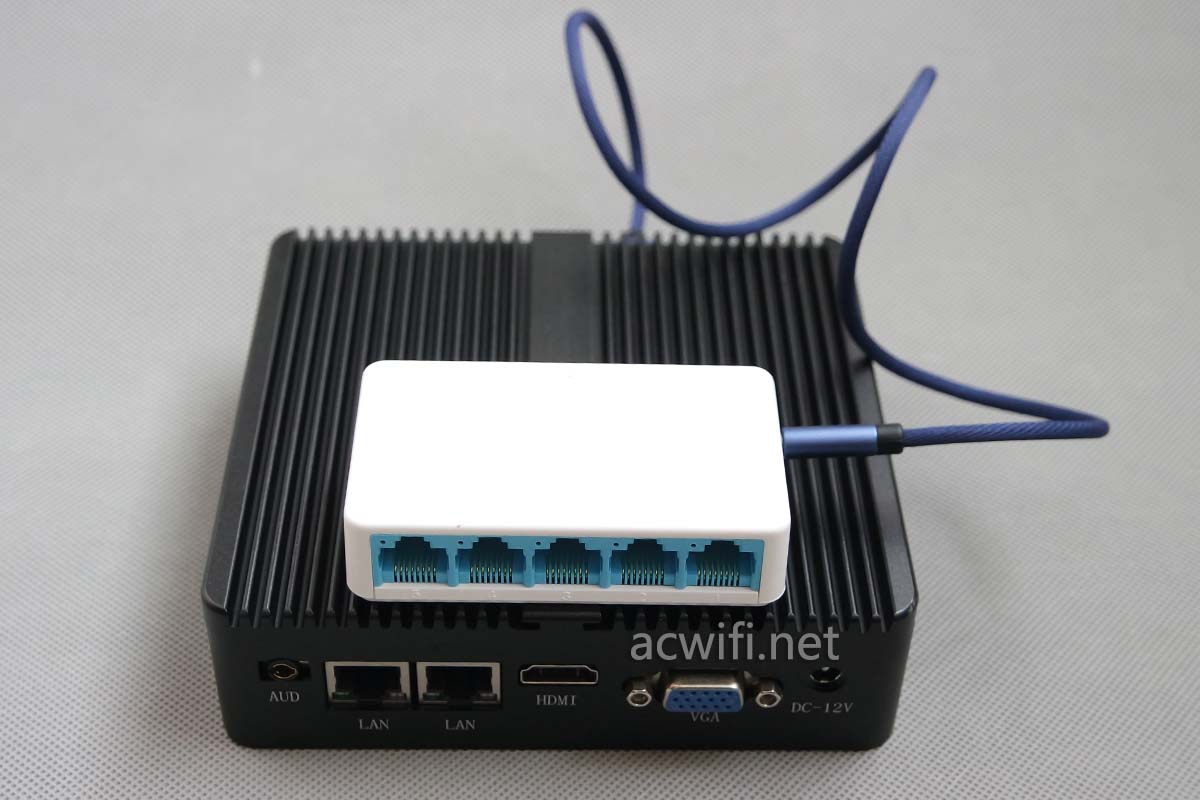

弱电箱通常是空间狭窄,而且电源插座位置有限,要加一台交换机,又要占体积,又要占电源,怎么解决?如下图,是一台J1800双网口软路由接一台水星SG105C的五口千兆交换机。交换机的工作功率是非常 低的,插排它,同时上下行满千兆来跑,功率也就2W左右,不超过3W。USB2.0可以供电,一般电流是0.5A,那么USB2.0口的功率就是2.5W了,刚好可以带得动千交交换机。如果是USB3.0,供电就更大一些,而光猫通常会有一个USB2.0口的,这时就可以利用上了。软路由有USB3.0口就插在USB3.0口上。

软路由接交换机

以上的USB转DC线,DC口的规格是3.5mm,内径是1.35mm,3.5元包邮。淘宝购买链接

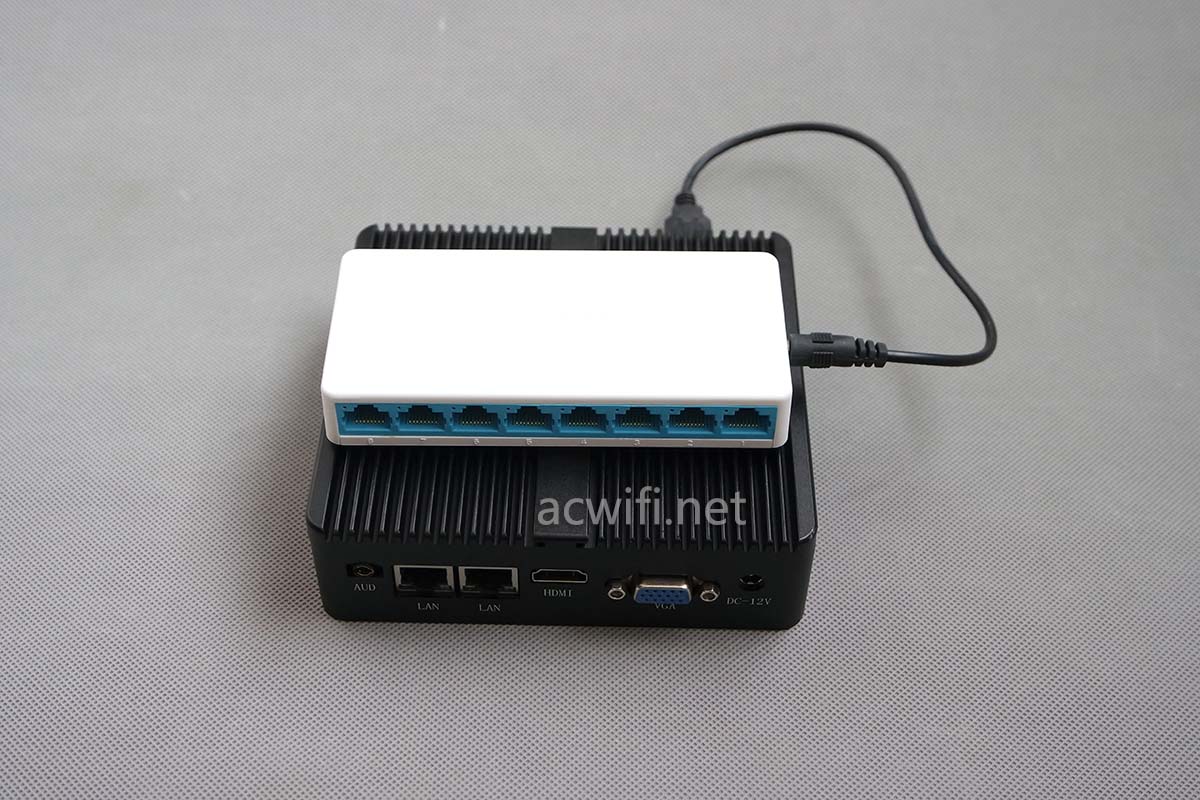

8口的水星SG108C,虽然供电要求是9V,但实测是可以用5V的USB口供电的,功率跟5口的差不多。如下图:

软路由扩充网口数量

以上这款8口交换机,DC口的规格是5.5mm,内径2.1mm,也是几块钱包邮,淘宝购买链接

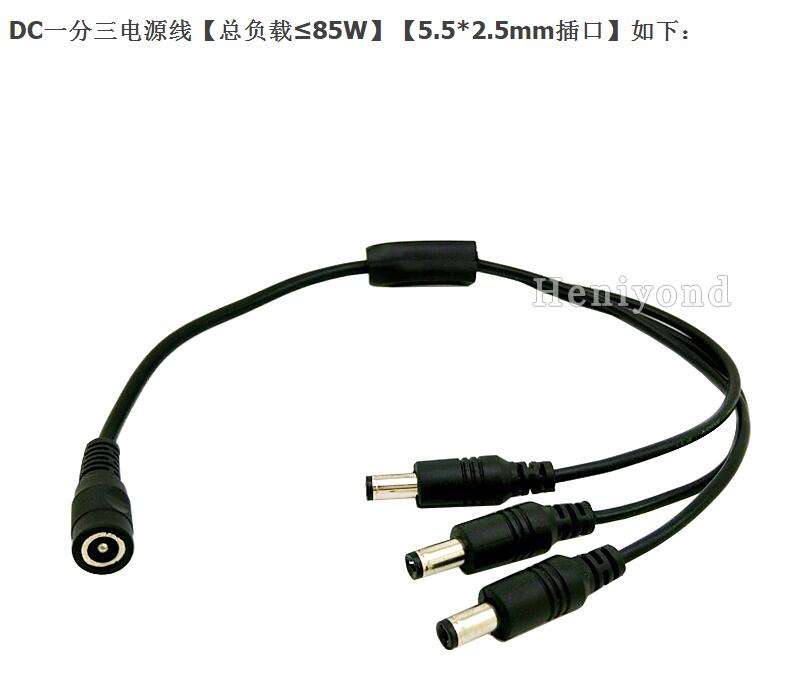

还可以用DC一分多的线来解决所有设备的问题,包括光猫、交换机、主路由,建议DC口用5.5mm内径2.5mm的规格,这样比较通用,电源可以买个斐讯K3的电源,12V/3.4A非常足够你3种设备使用了。

DC一分三淘宝购买链接

如下图:

J1800 08

软路由的网口2个就够了,除非有多WAN需求。软路由的LAN与LAN之间,每个数据都要经CPU处理,不及硬交换机高效。不要花冤枉钱在软路由的多网口上。

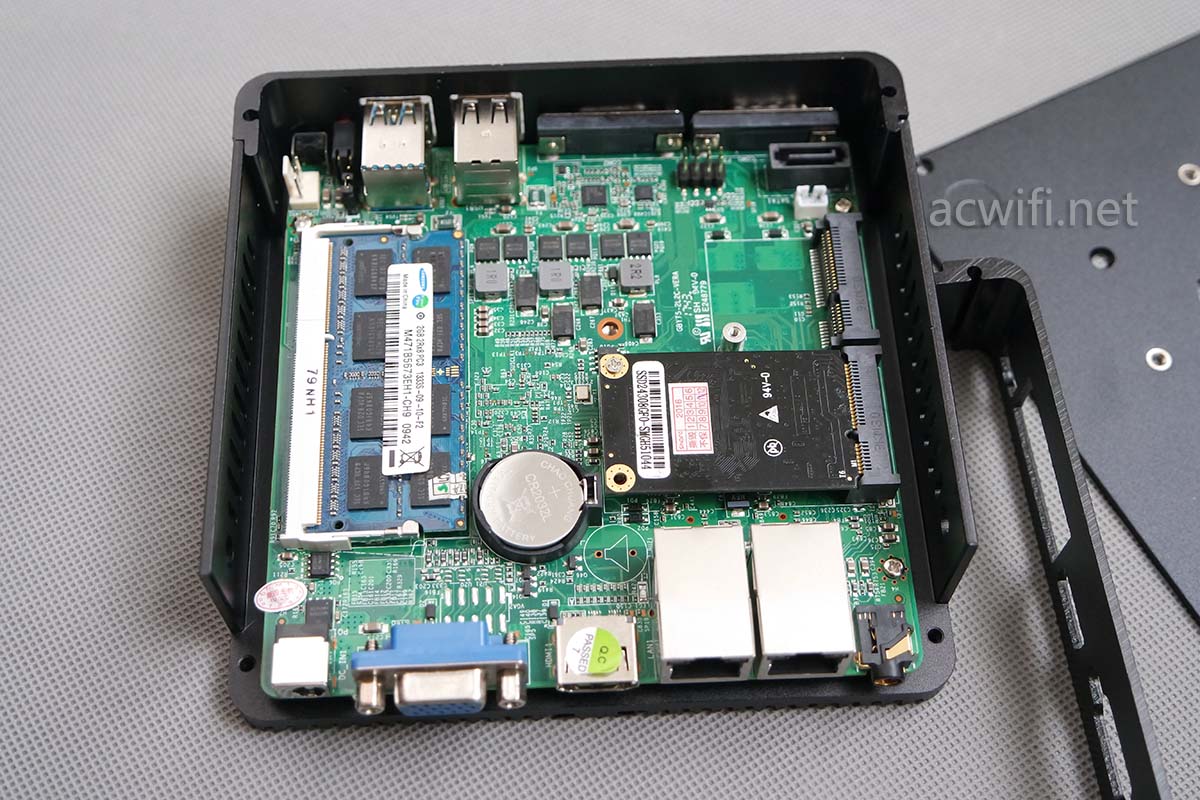

J1800软路由

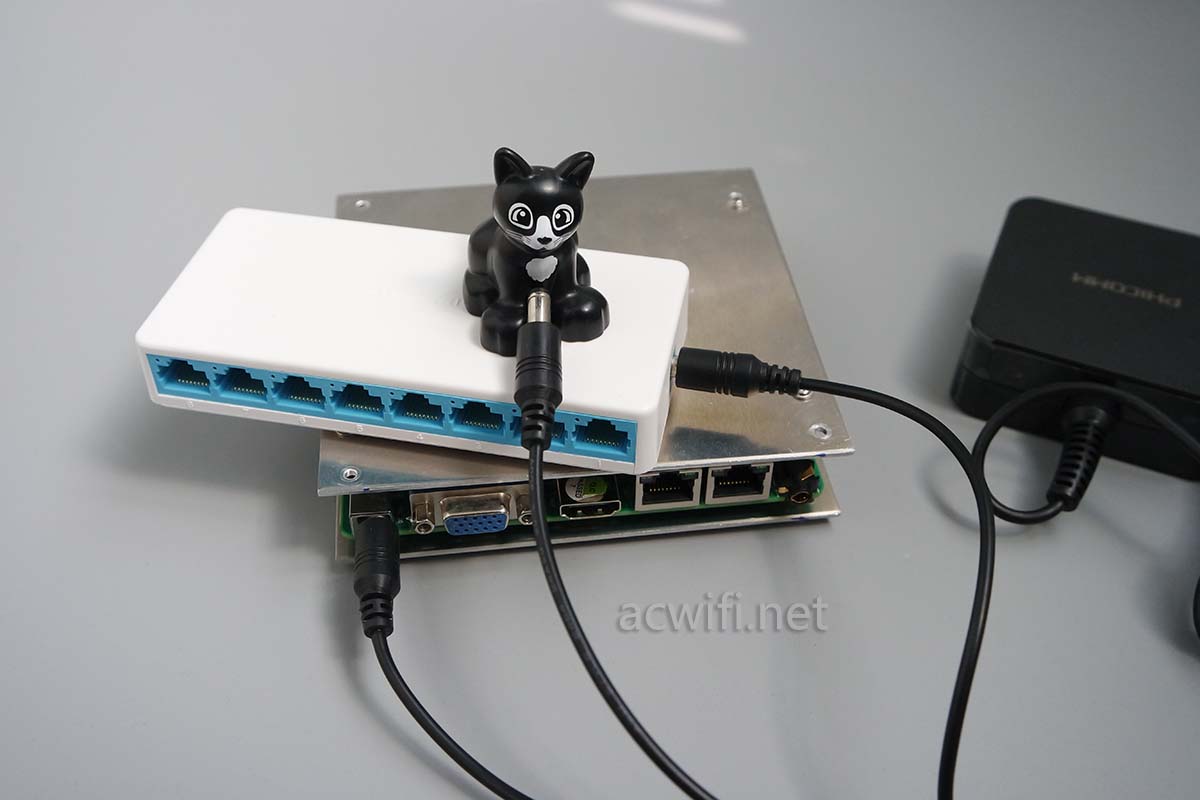

如下图,一个斐讯K3电源接上一根DC一分三的线(5.5/2.5mm),同时对软路由、交换机、“猫”供电了。方便省弱电箱空间。

水星8口千兆交换机京东购买链接

一分三

软路由适合与mesh组网使用,特别是客厅没有放置2根网线的,每个地方只有一根从弱电箱扯过去的网线,这样就比较麻烦了。LINKSYS Velop就可以用桥接模式组网,只要光猫负责拨号或塞进一台体积小巧的主路由(新路由3、歌华链、小娱、软路由等)

首推用DC一分多的线来集中供电。

VELOP京东购买链接

若有任何疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » 软路由接交换机扩充网口数量

打赏

49 评论

4+2=

  1. blakejoke

    如果不是软路由,是那种7621a这样子集成交换芯片的soc的硬路由,也需要这样子把所有的设备都接一个交换机吗

    回复
    • acwifi.net

      不需要

      回复
  2. test

    sg108c 5v 9v 12v都可以用吗?

    回复
    • acwifi.net

      回复
  3. lisaooo

    类似同款千兆交换机,单网口群晖的虚拟机跑OpenWRT直接分出8路无需路由器

    回复
  4. autoreg

    站长有没有兴趣测下硬改的 水星SG116M(改SG116D PRO)?

    回复
  5. 水星5口千兆交换机有2个型号 SG105C和SG105M选哪个好?

    回复
    • acwifi.net

      不在意差价,选后者

      回复
  6. malganis

    入过腾达SG105,不过早不够用了,现在主交换机16口+两个子交换机

    回复
  7. Y

    站长,现在入k3会晚么,目前对wifi6的需求不是很大,想等个完全体。

    回复
    • acwifi.net

      K3怕用着用着就出问题了。

      回复
      • Y

        买那种改完散热的应该稳一点吧

        回复
  8. 不羡仙

    站长 问下我的软路由是4口的,ap路由接在软路由上好还是接在交换机是好?台式机接在软路由上好还是接在交换机上好?

    回复
    • acwifi.net

      接个交换机吧。肯定是接交换 机好

      回复
      • 不羡仙

        好的 已经买了文中的交换机和线,当时买的时候双口和四口软路由价格都差不多了,涨价涨的太快了

        回复
        • acwifi.net

          现在电脑配件都涨价了。缺货。而且需求越来越大

          回复
          • 不羡仙

            我那个四口j1900 4+16+电源640买的,现在同配置700了。。

            回复
            • acwifi.net

              我DIY的J1900五口也不用600 哈哈

              回复
              • 不羡仙

                莫得办法,入坑入晚了,不过功在当代利在千秋,之后家里布网可以一步到位了

                回复
  9. 小寒

    mesh路由可以当无线交换机使用么,这样软路由就是主路由

    回复
    • acwifi.net

      可以

      回复
  10. 上官大牛

    请问图片中这款软路由用起来怎么样(比如散热)?咸鱼上看到有人在卖。

    回复
    • acwifi.net

      J1800本身就不热

      回复
  11. yg

    大神,我有一台在京东买的华硕AC1750路由器,想请你推荐一款WIFI6的无线网卡(考虑以后升级wifi6的路由器),配锐龙3 2200G的台机,最好能有链接,方便我直接买,谢谢。另外,我的手机wifi 详情里显示连接速度866Mbps,但实测上传到白群晖的速度只有2MB/秒,不知为什么?NAS到路由器都是千兆端口和网线。

    回复
    • acwifi.net

      只有一款WIFI6无线网卡就是aX200,、AMD的CPu可用,淘宝搜索就有许多。 什么手机这么慢。无线传输文件,通常只有FTP共享才能快些

      回复
      • yg

        谢谢大神,我的手机是realmeX,传输用的是ES浏览器,SMB方式,5GHz,局域网下载只能达到12MB/s,上传最高4.5MB/s左右。

        回复
        • acwifi.net

          我建议用FTP共享试试,会有明显提升。手机都这样。

          回复
          • yg

            谢谢指导。

            回复
        • C1elsky

          es的smb只有1.0,可以换solid explorer或者走ftp

          回复
          • yg

            谢谢指导。

            回复
          • 孙斌

            电脑和手机都是5g wifi连接 866速度 电脑开ftp 手机用es 速度最多只有30m 是不是es有什么限制?866理论得有个100m吧?

            回复
            • acwifi.net

              866mbps的速度,极速是80多MB,要看接收设备和无线路由器的性能 100MB是不可能的。不是这么算的。30多MB,正常。

              回复
              • 孙斌

                无线路由器是d196g 一加7pro 866速度接收是30多mb极速 然后我一台笔记本650接收速度是20多mb 接收设备应该没有瓶颈吧 是不是路由器cpu性能不足?

                回复
                • acwifi.net

                  不会,没遇到过样的无线路由器跑这样的速度,应该是有其它问题影响

                  回复
                  • 孙斌

                    会不会5g对5g路由器性能不足 最多只能跑一半的速度?我回头试试lan to 5g

                    回复
                    • acwifi.net

                      不会不足,所有路由器都这样,跟路由器无关,5G to 5G,是三个设备占用了同一个信道。速度减半,是正常的事情,跟用什么路由器什么硬件配置没有一点关系。除非你三频呀,5G1 to 5G2就快。因为2个5G可以不同信道

                  • 孙斌

                    测试了lan to 5g 866速度可以到60MB的极速 这速度正常吗?信道怎么选有讲究不?这也说明5g同时收和发 速度要对开 不过不排除路由器性能问题

                    回复
                    • acwifi.net

                      什么路由器? 60MB算正常啦但不算快

                    • malganis

                      正常,866只是PHY层理论极限,就算屏蔽室里吞吐量先打折到5/6,然后实际的干扰、衰减再影响下来

                  • 孙斌

                    D196g 然后我根据站长评测 信道设置44 不知道信道有没有影响

                    回复
        • badcrazy

          es的smb有问题,你换solid explorer可以快不少

          回复
  12. 51

    这个交换机没有vlan,iptv没法连接

    回复
  13. 加油哈里路

    室外ap定向有没有信号好一点的,400元左右。

    回复
    • acwifi.net

      室外AP,还没接触过呢。可以用K3外接天线

      回复
  14. 阿斯达说

    这个一分多的线真的稳吗?我看买家基本都是挂挖矿设备的,我现在一个i5的主板挂一个3.5寸机械盘,用的12v6a电源,不知道把光猫路由器交换机一起接会不会损耗太大

    回复
    • acwifi.net

      稳。我光猫和交换机一直用这种线。你弄一下总功耗呀。这种线,挑好点的过5A电流不是问题。

      回复
  15. 澎湃哥

    有升压版的贵不了几块钱,感觉那个更稳一点

    回复
    • 123-wqy

      交换机内部芯片一般都是3.3V,电压进去都是要DC-DC降压的,5V应该够的

      回复
  16. overclocking

    前天买个DC一转四为了接电视盒子+J1900+MG1200AC 结果刚收到 凑单买的东西在 一转四没放 气急

    回复
