腾达AC1206拆机

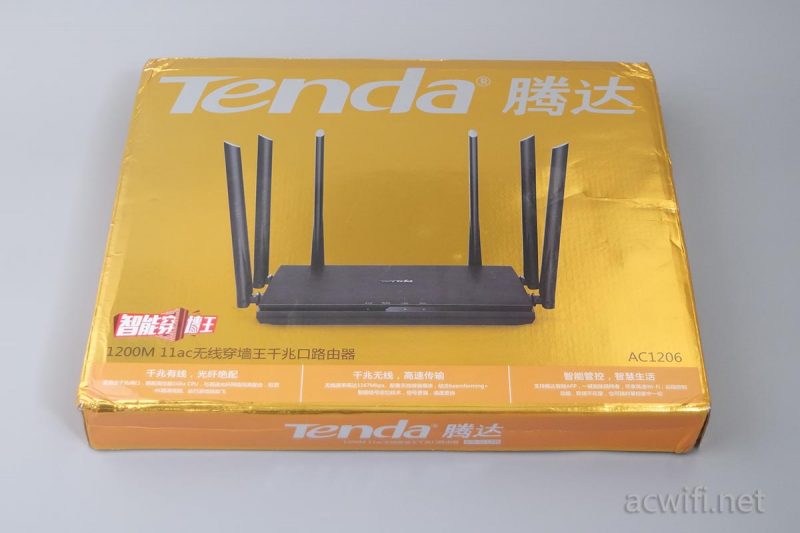

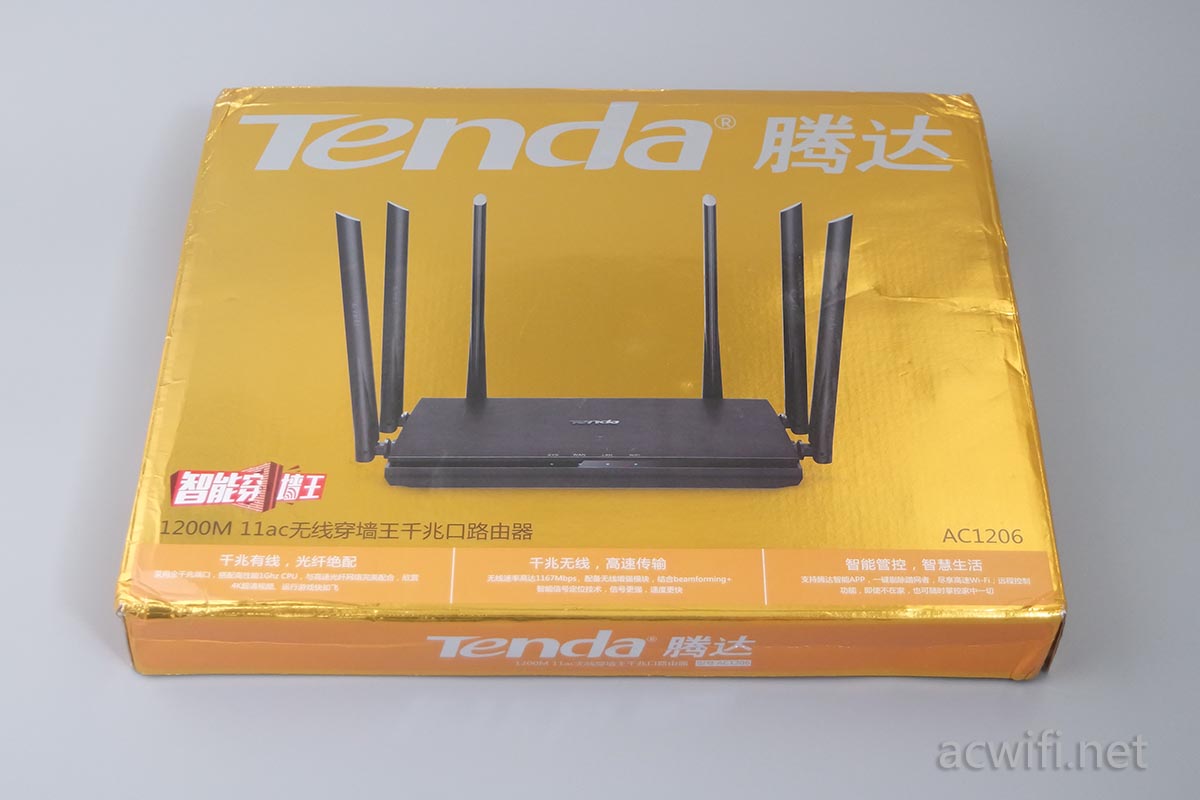

腾达AC1206在咸鱼上110包邮收来的二手,有包装且用的时间不长, 还行吧,只为拆机看看是啥样子,腾达现在只要是AC1200M的无线路由器,基本是用螃蟹了。看看这款是不是。金色的外包装,额外抢眼,亮瞎了眼睛有木有:

腾达AC1206拆机

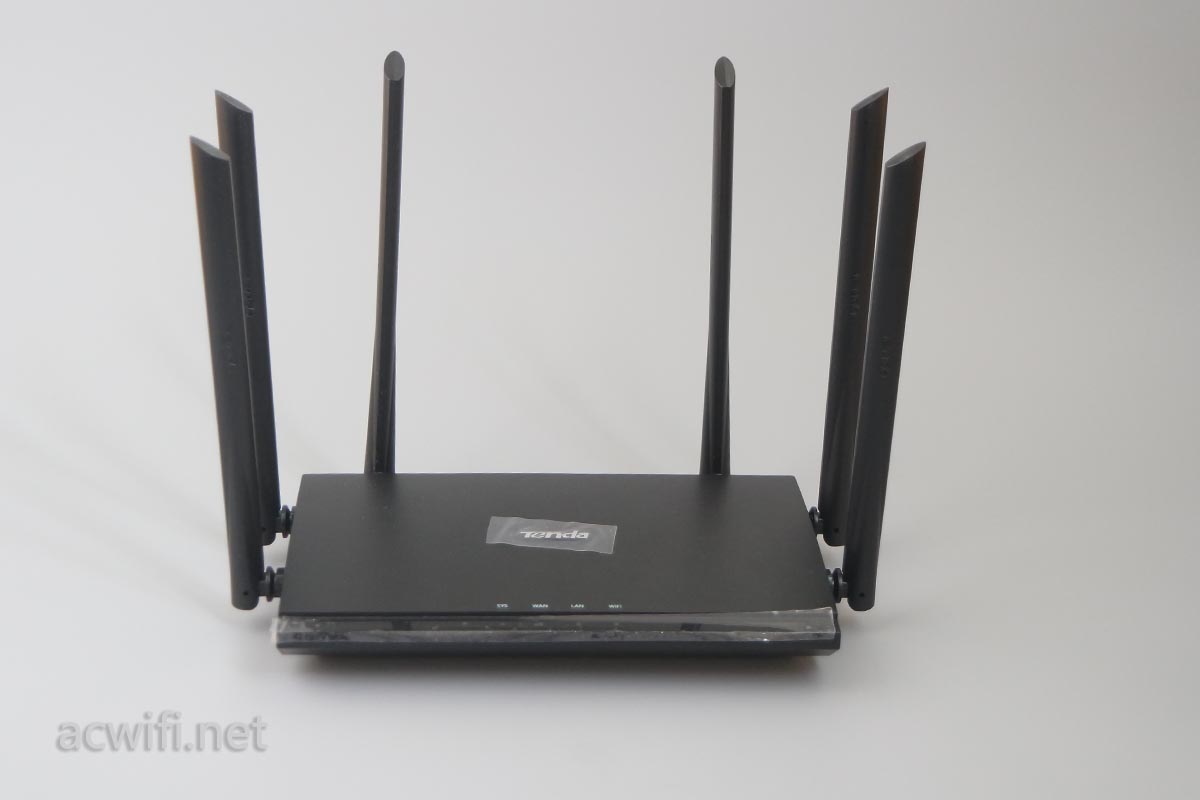

机身,为什么会有六根天线??

腾达AC1206拆机

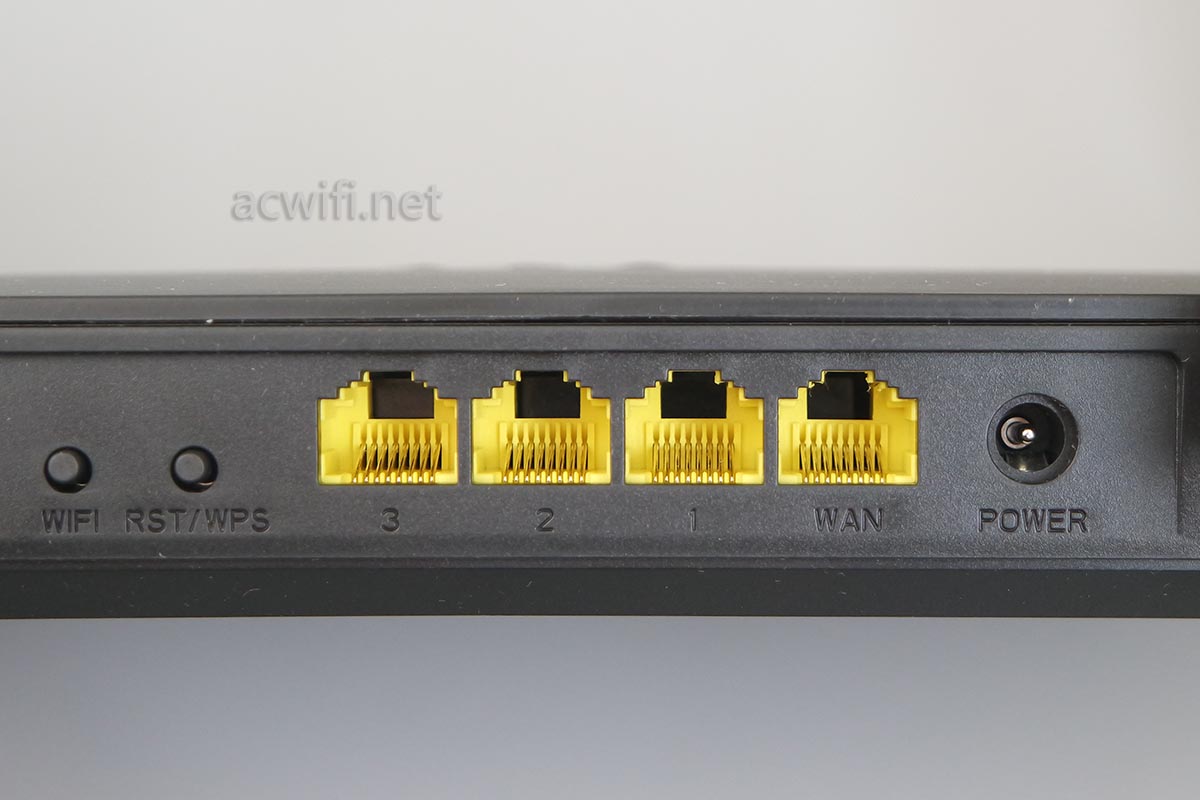

机身背后的接口:3个LAN口和1个WAN,网口全千兆,有一个无线WIFI物理开关建。

腾达AC1206拆机

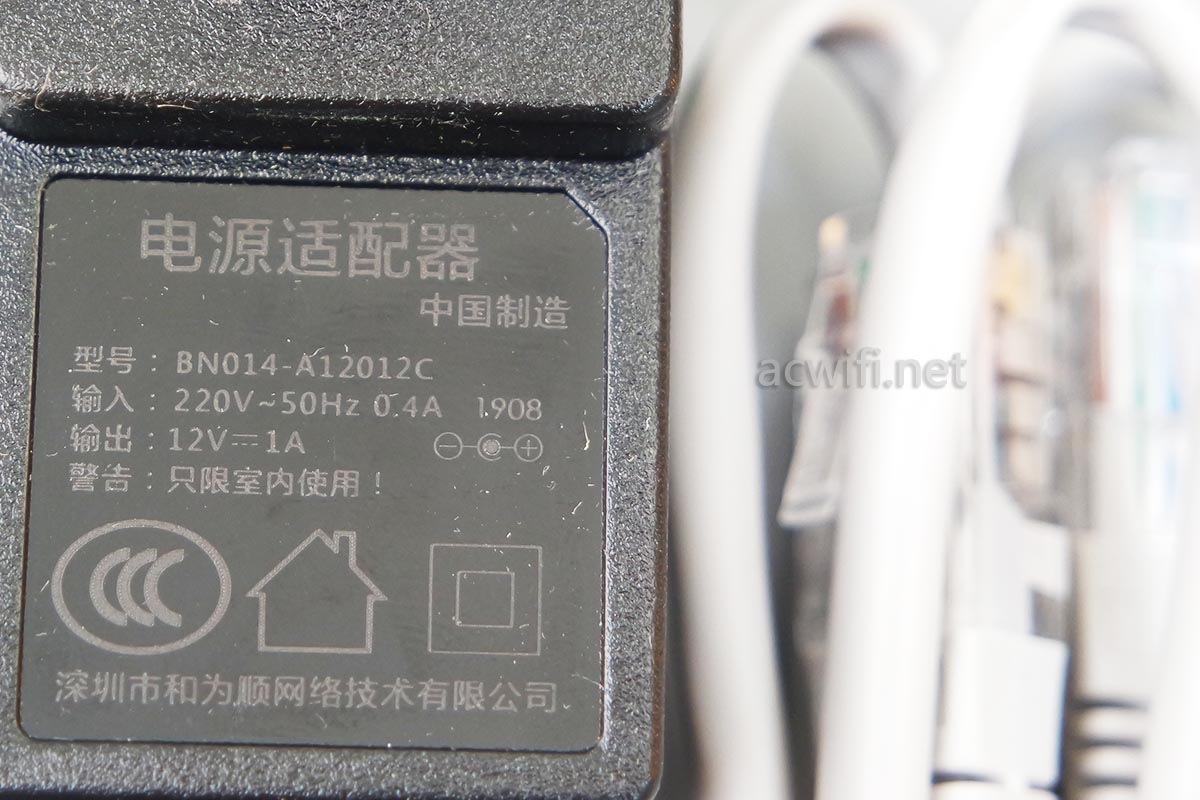

配有一根网线,8芯的。电源规格是12V/1A。

腾达AC1206拆机

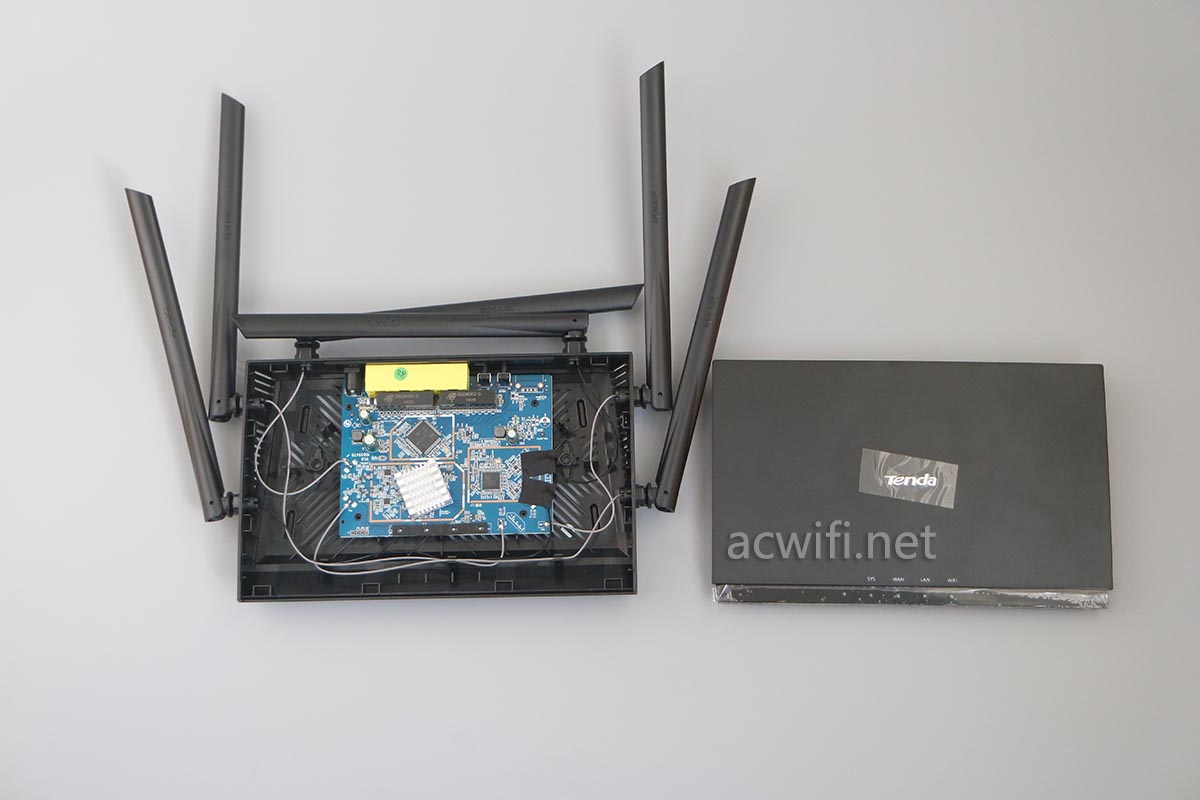

拆开上盖:

腾达AC1206拆机

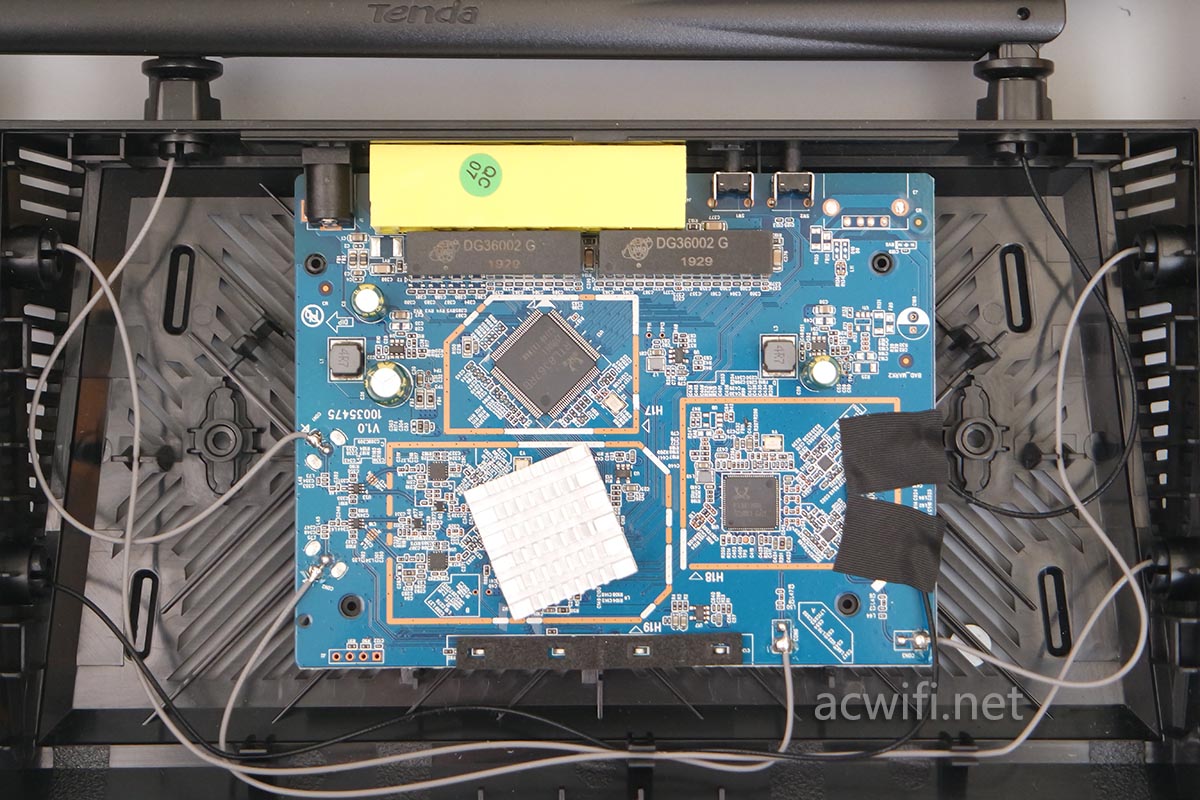

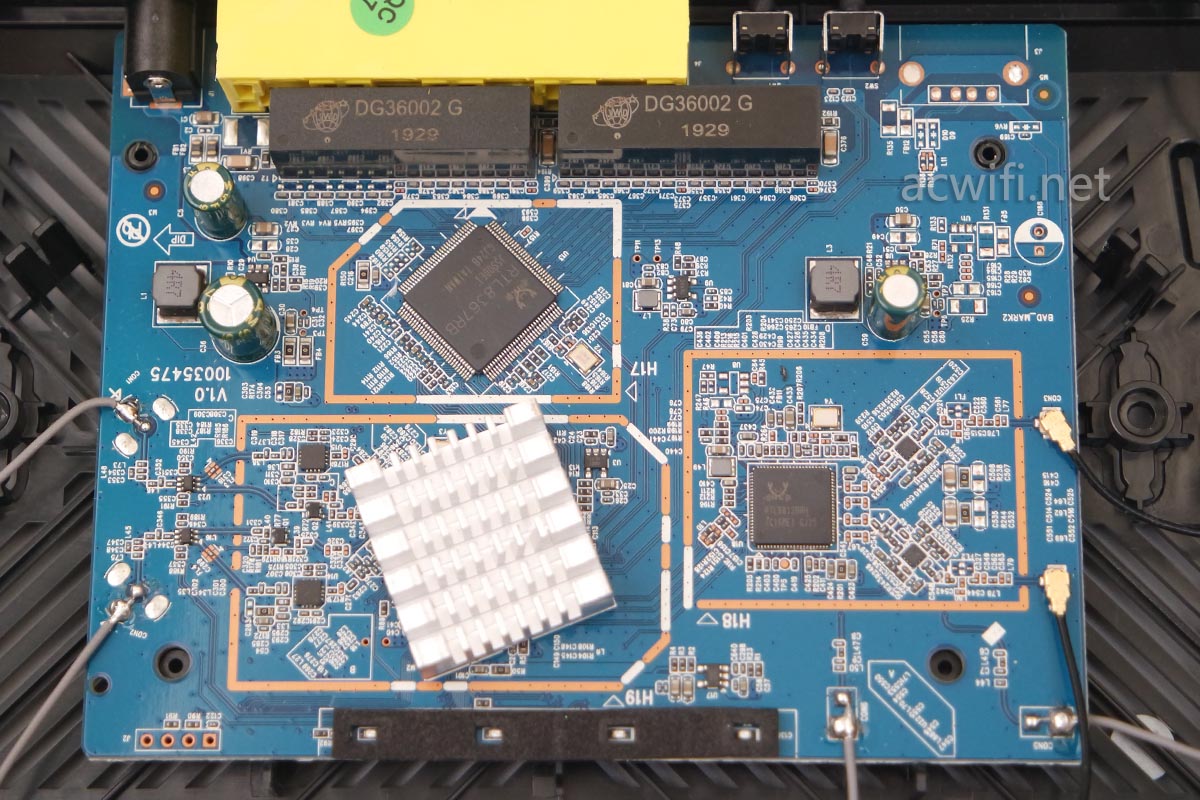

主板正面:

腾达AC1206拆机

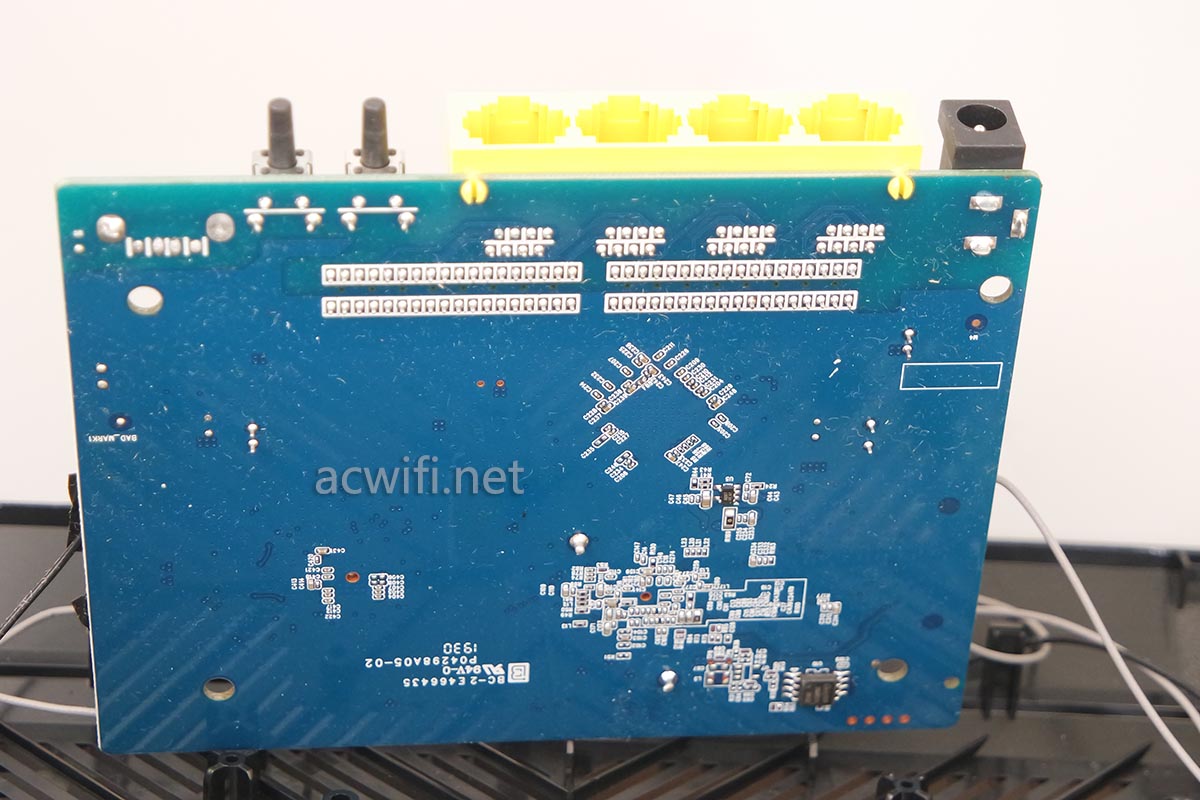

主板背面:

腾达AC1206拆机

5G天线有四根,其中有2根是IPX接口,有2根直接焊在主板上,但放大一看。

腾达AC1206拆机

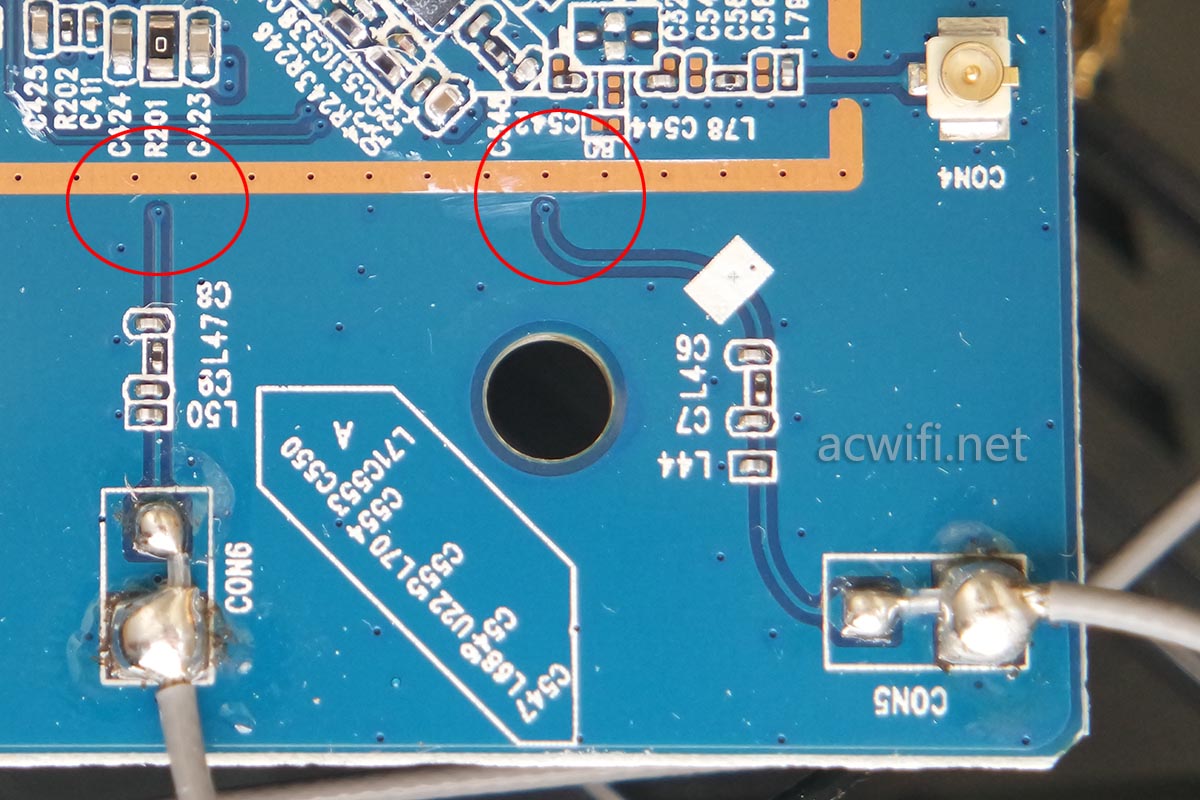

好像没有跟无线芯片连接呀,如下图中的红框位置。意义在何处???难道又是自动选择信号最佳的天线????这样的原理我不懂。

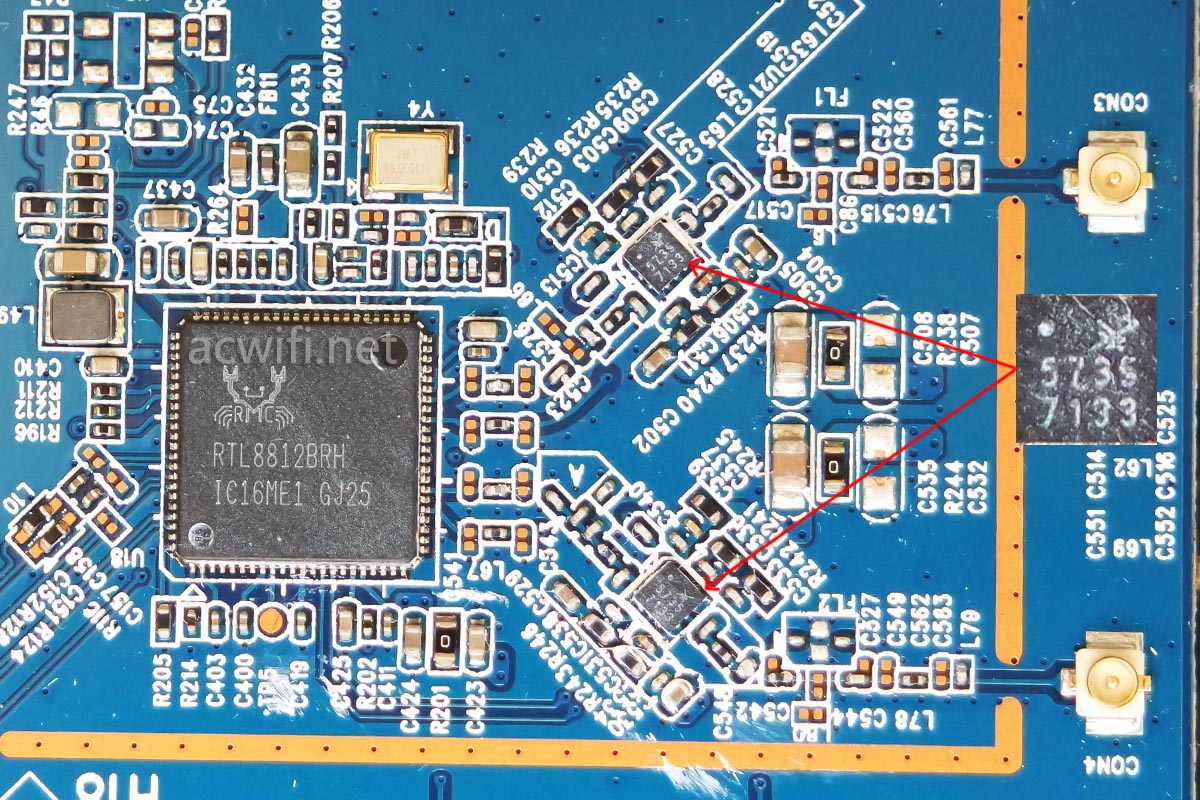

腾达AC1206拆机5G无线芯片型号是RTL8812BRH,2x2mimo,80MHz频宽,最高速率866Mbps,在腾达AC9螃蟹版、AC10、AC11,H3C,一些360和H3C的AC1200M的机型,都有用到它。

腾达AC1206拆机

看见有外置独立功放芯片,丝印着“5735 7133”,型号是SKY85735-11,它是一颗5G FEM芯片,也就是集了PA和LNA的东西。它的参数如下:

Integrated high-performance 5 GHz PA, LNA with bypass, and SPDT
Fully matched input and output
Integrated, positive slope power detector
Transmit loopback mode
Transmit gain: 32 dB
Receive gain: 14 dB
Output power: +21 dBm, @3% (–30 dB) DEVM, MCS7, HT40
Output power: +20 dBm @ 1.8% (–35 dB) DEVM, MCS9, VHT80
Direct connection to battery with 5 V nominal supply voltage
Small MCM (12-pin, 2.0 x 2.0 x 0.6 mm) package
(MSL3, 260 C per JEDEC J-STD-020)

在80MHz频宽和256-QAM时放大功率+20dBm=100mW,不算特别强。

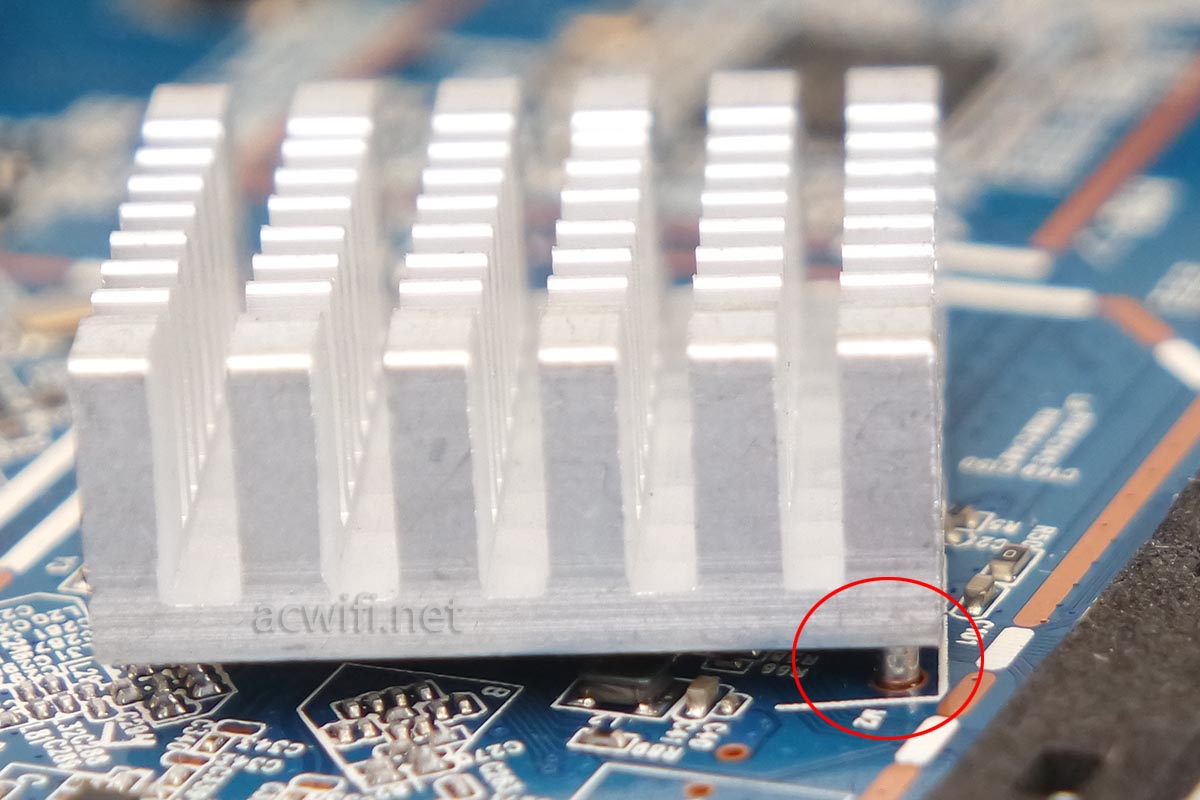

CPU上的散热器因为有焊死在主板上,似曾相识的设计:

腾达AC1206拆机

CPU必然是RTL8197,但是为了显示出acwifi拆机的专业性与准确性,总而言之就是无聊。

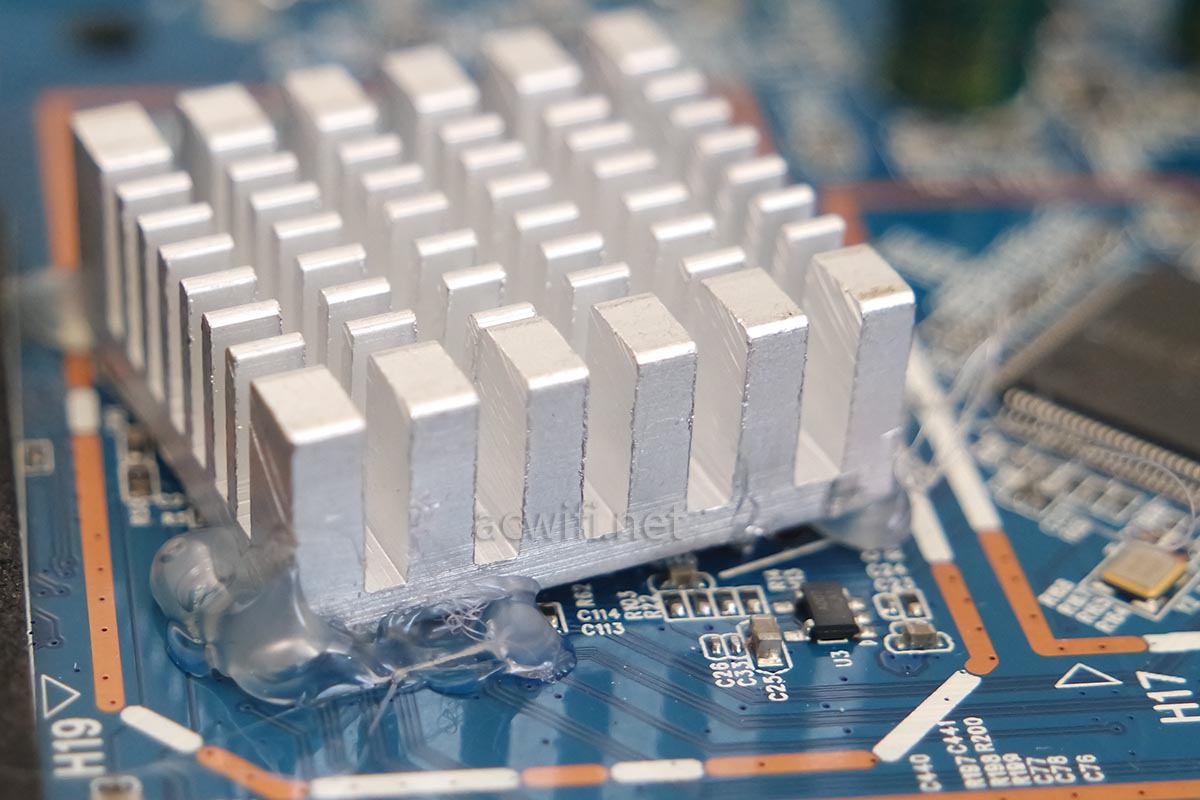

拿出T12调至300度,9秒9后达到设定温度,上锡,吸锡,一套完美的动作之后,还是取不下来。只能一边用力撬,在另一边熔锡,才取了下来,但因为不会把锡点吸干净,我不能完整插回去,最后用上热熔胶固定了散热片,结果是这样:

腾达AC1206拆机

散热片取下来后看见CPU了。型号是RTL8197FS,28nm,单核1GHz,集成了内存,不是64MB就是128MB内存,不肯定,多数前者。

腾达AC1206拆机

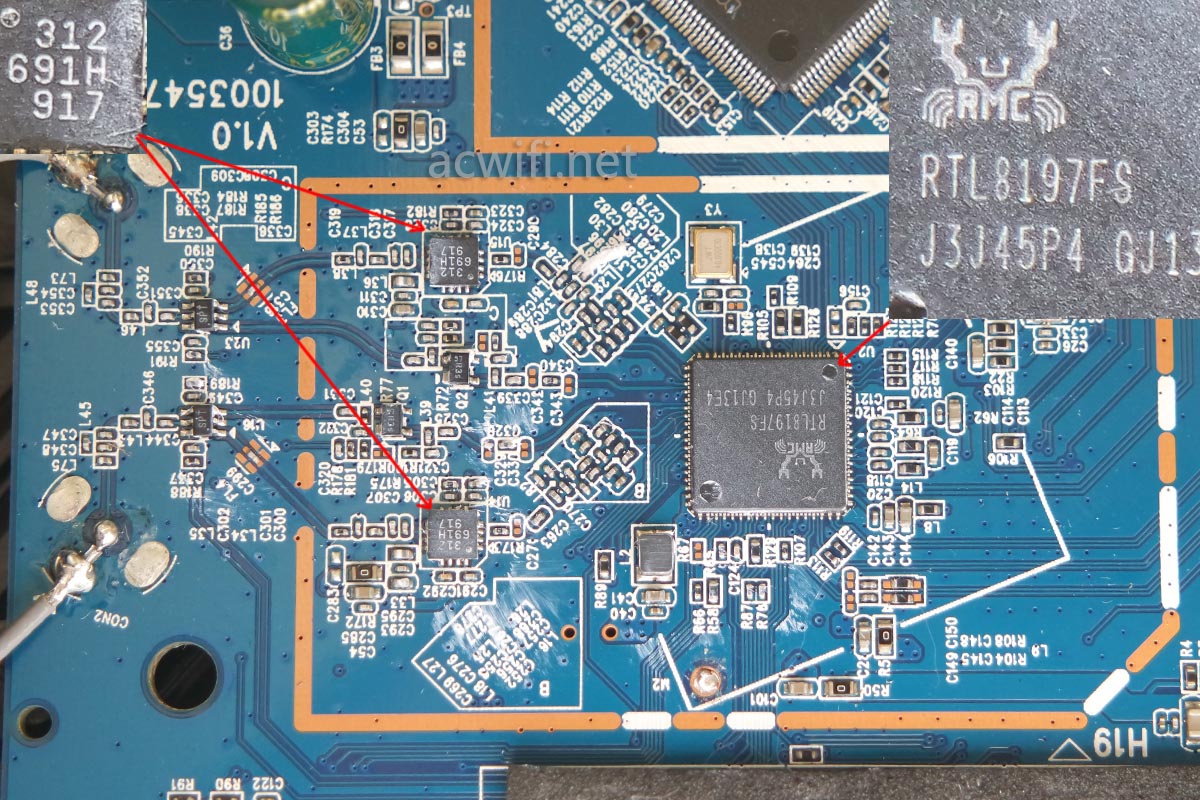

有外置独立功放芯片,丝印着“312 691H”,型号是RTC6691。是一颗2.4G功放芯片。

The RTC6691 silicon-germanium (SiGe) power amplifier (PA) is designed to operate in 2.4GHz ISM band, compatible with 802.11b/g wireless LAN system with high power, high gain。

它的参数如下:

FEATURE
3.3V Power Supply
Maximum Linear Output Power for 11g usage : +21.5 dBm ( 54Mbps OFDM 64 QAM )
Maximum Linear Output Power for 11b usage : +26 dBm ( 11Mbps CCK )
Small signal gain : 33.5dB
On-chip input matching
Operation ambient temperature: -40 ~ +85 °C
Lead-free RoHS complian

看着+21.5 dBm感觉挺大的,但这是在802.11g下的,不是802.11n,   如果在802.11b下,还能更大,达到+26dBm=400mW。有时会听别人说,现在的无线路由器还没以前的单天线路由器强呢(802.11g产品 )。我想,前面这些数字会给你一个答案,再加上不能高于100mW的这个标准越来越严格地执行。但我觉得信号质量会比信号强度更重要,最终要的是无线速度。

这颗芯片一定是历史比较久远了,参数中并没有列明在40MHz频宽时的dBm,就当是21.5dBm=141mW。还行!

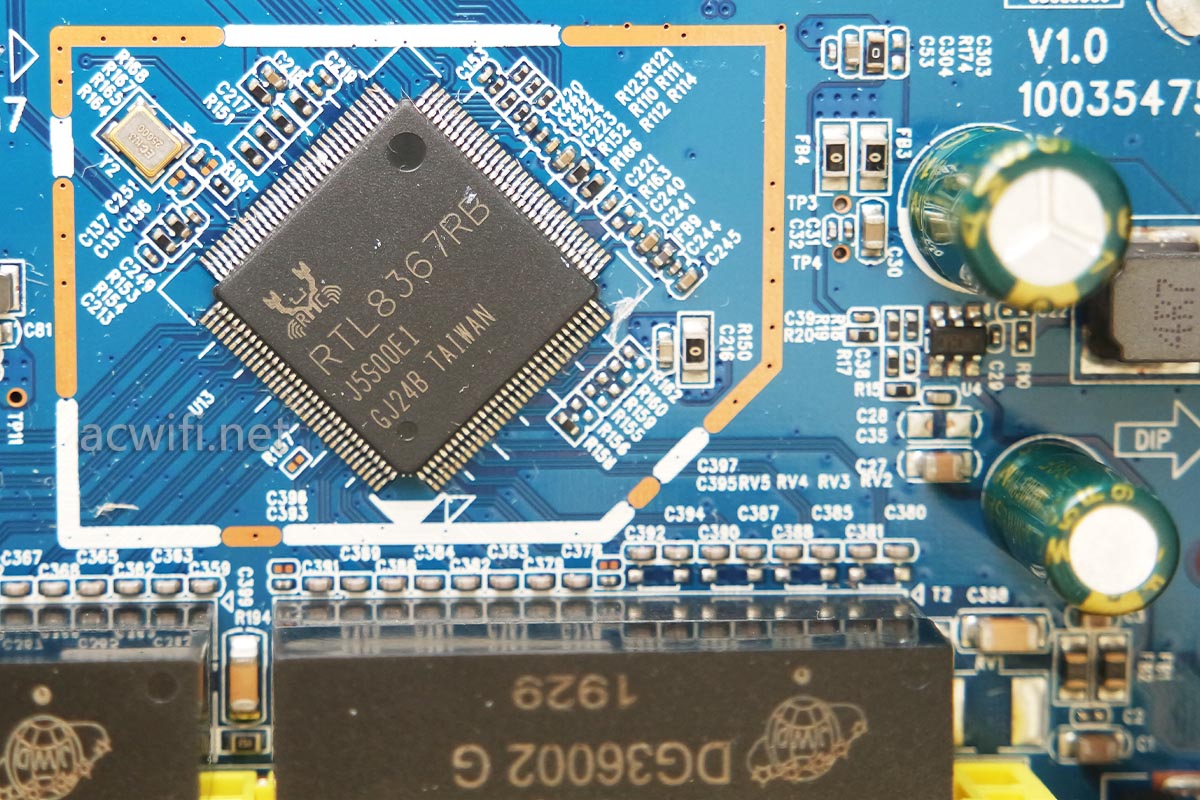

CPU上方是一颗千兆交换芯片,型号是RTL8367RB。

腾达AC1206拆机

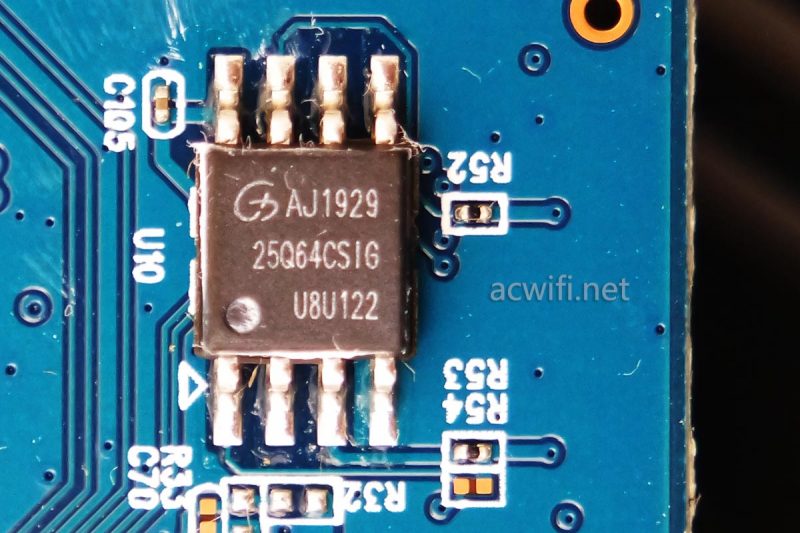

主板背面有一颗闪存芯片,型号是GD25Q64CSIG,容量8MB。

腾达AC1206

拆完了,总结一下吧,腾达AC1206是腾达AC10的换壳版本,可以看本站腾达AC10的拆机文章便一清二梦:腾达AC10拆机,一机以概全。就连2.4G和5G的功放芯片型号也是一模一样。所以我说是换壳的版本。而腾达AC11把功放芯片都换成了紫光展锐的RWL2306-11和RWL5306-21。从参数上来看,差不多。

但是,我不清楚现时卖的腾达AC10和AC11是否还有采用外置独立的功放芯片(是否有缩水),因为我看了腾达AC10和AC11的详情页里并没有说明外置独立功放的字样,而AC1206的详情页里有这个说明。有点乱。记得我买腾达AC10和AC11都是150元以上的,现在降到119和139了。看了现时卖的腾达AC10已经没有独立功放芯片了。所以现在要这样说: 腾达AC1206是以前腾达AC10的换壳产品。

腾达AC1206天猫购买链接,

京东自营没卖了。

若有任何疑问可留言或关注微信公众号acwifi-net
