腾达AC15拆机,有点像AC68U

真是不能经常去看闲鱼,看着看着就会不经意地买点什么东西回来。这次花了140元收了一台腾达AC15回来,只有机身,没有电源。底座还是腾达AC9的,黑色的底座,白色的机身,熊猫般的配色。

腾达AC15拆机

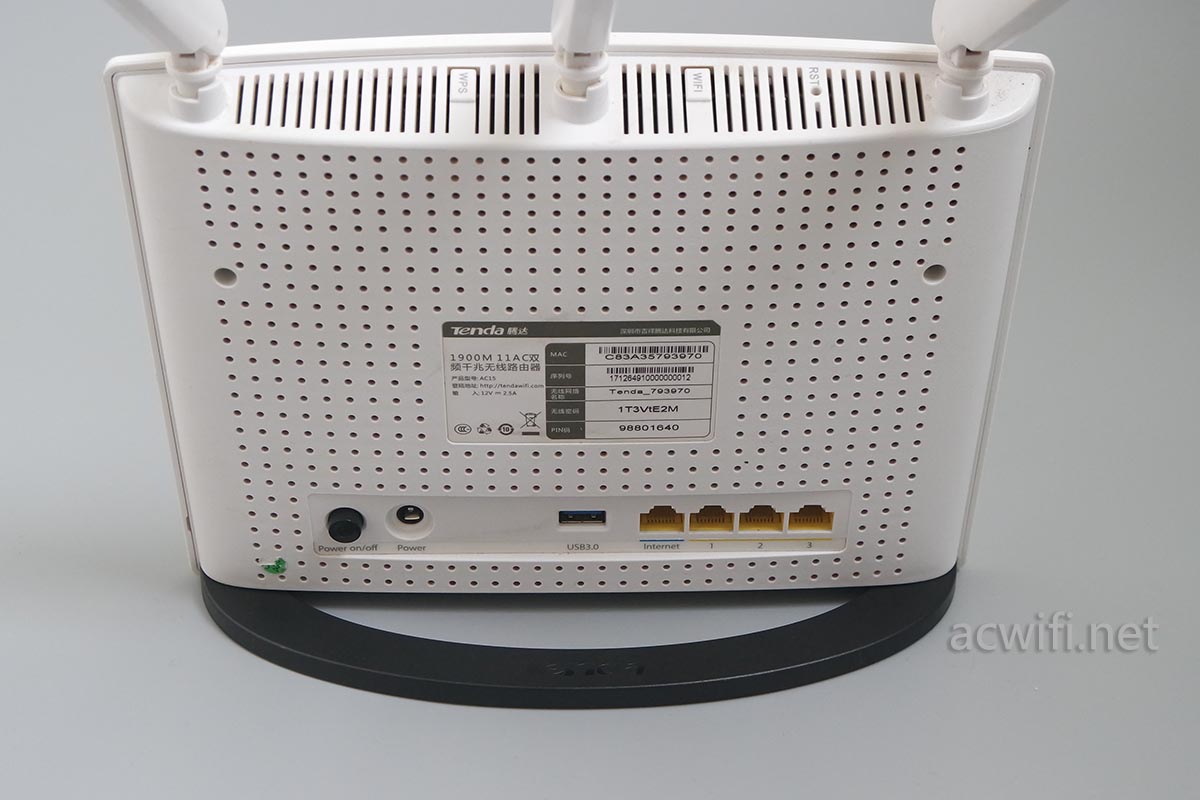

也像AE86的配色。忽略这种黑白配吧,毕竟只是140元呀,AC9都不止这个价啦,对不?电源DC口规格是5525,用斐讯K3的电源刚好合适 。背面4个千兆网口+1个USB3.0口。

腾达AC15拆机

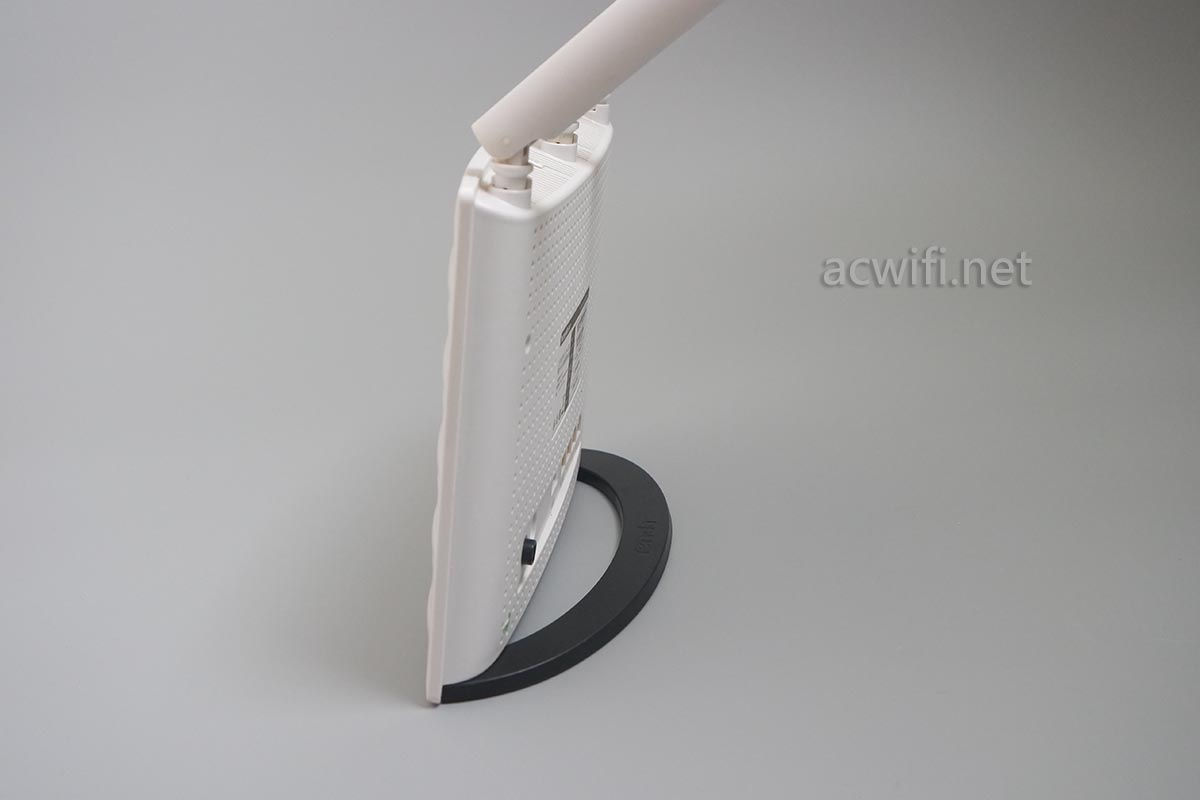

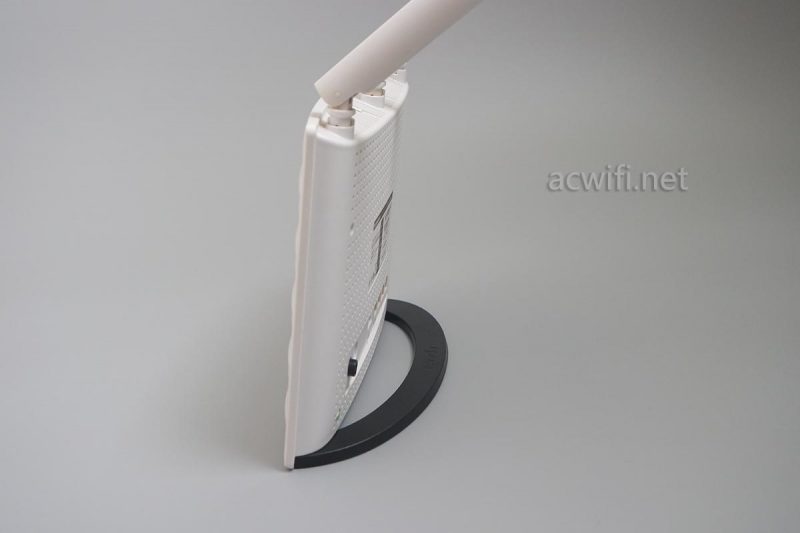

侧面:

腾达AC15拆机

在2016年6月的时候就买过一台全新的AC15,只是第二天就退了,当时活动价格329元。

腾达AC15拆机

而当时买R7000裸板也不用300块,所以就把AC15退了。

腾达AC15拆机

就两颗螺丝,用力撬吧,不然拆不开后盖。哇,这“包浆”好有历史了吧。博通芯片的热,不是虚的,它的热可以让白变泛黄,同时主板上也有不少的灰尘。抱歉呀,让你们看到这种“脏”,会有点倒胃口。因为灰太多也泛黄了,导致电源指示灯很暗淡,看不出有亮的状态,我接通电源时还以为是坏的。

腾达AC15拆机

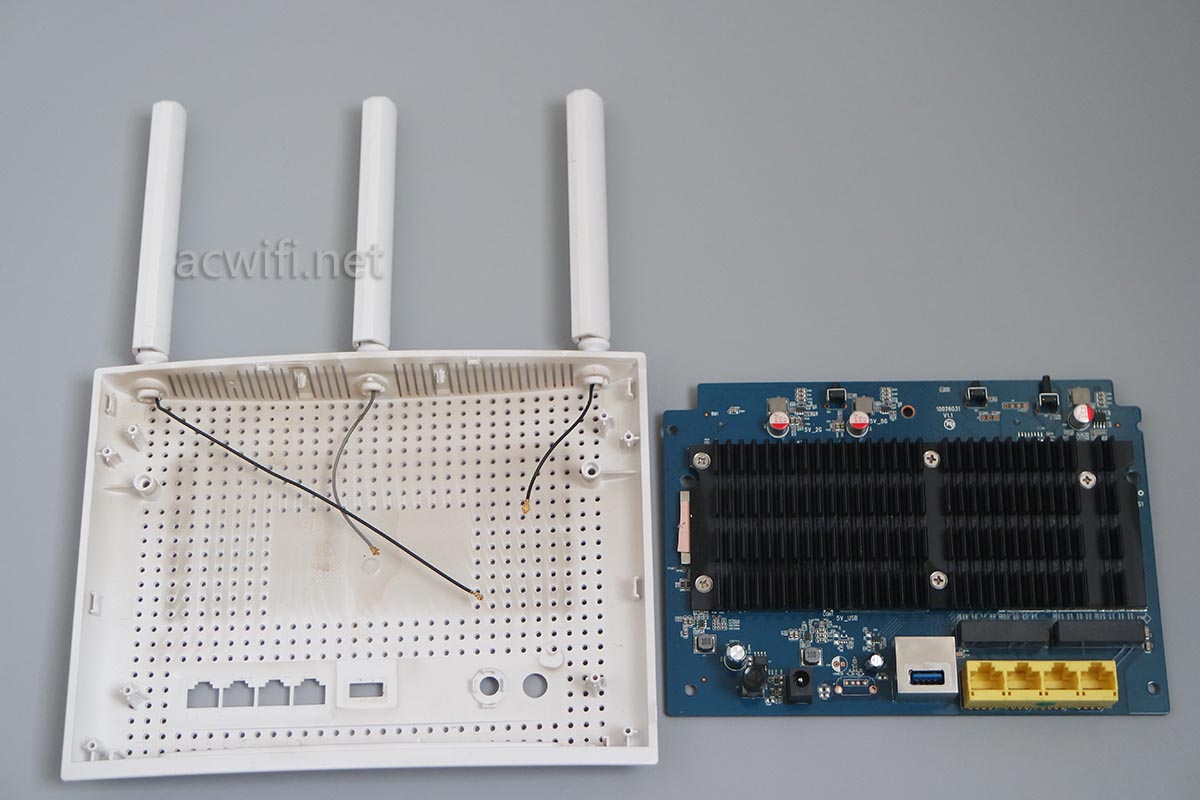

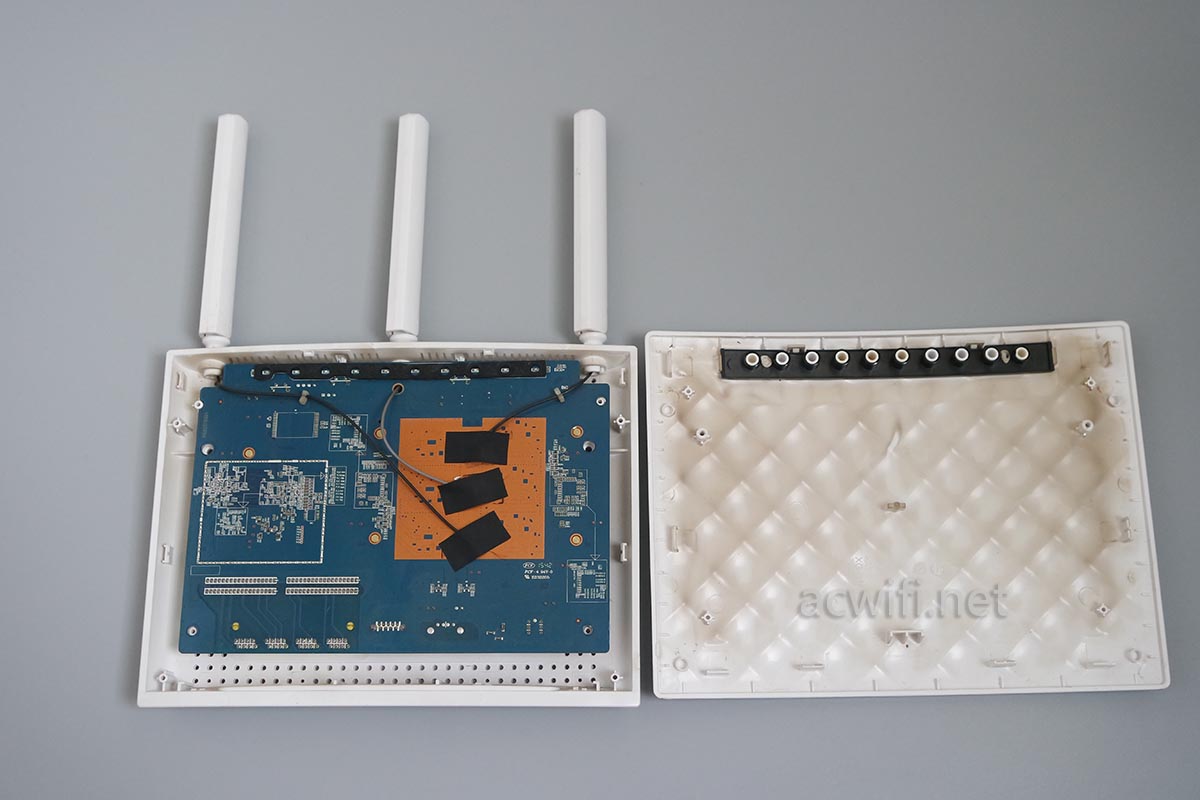

取下天线接头,拿出主板:

腾达AC15拆机

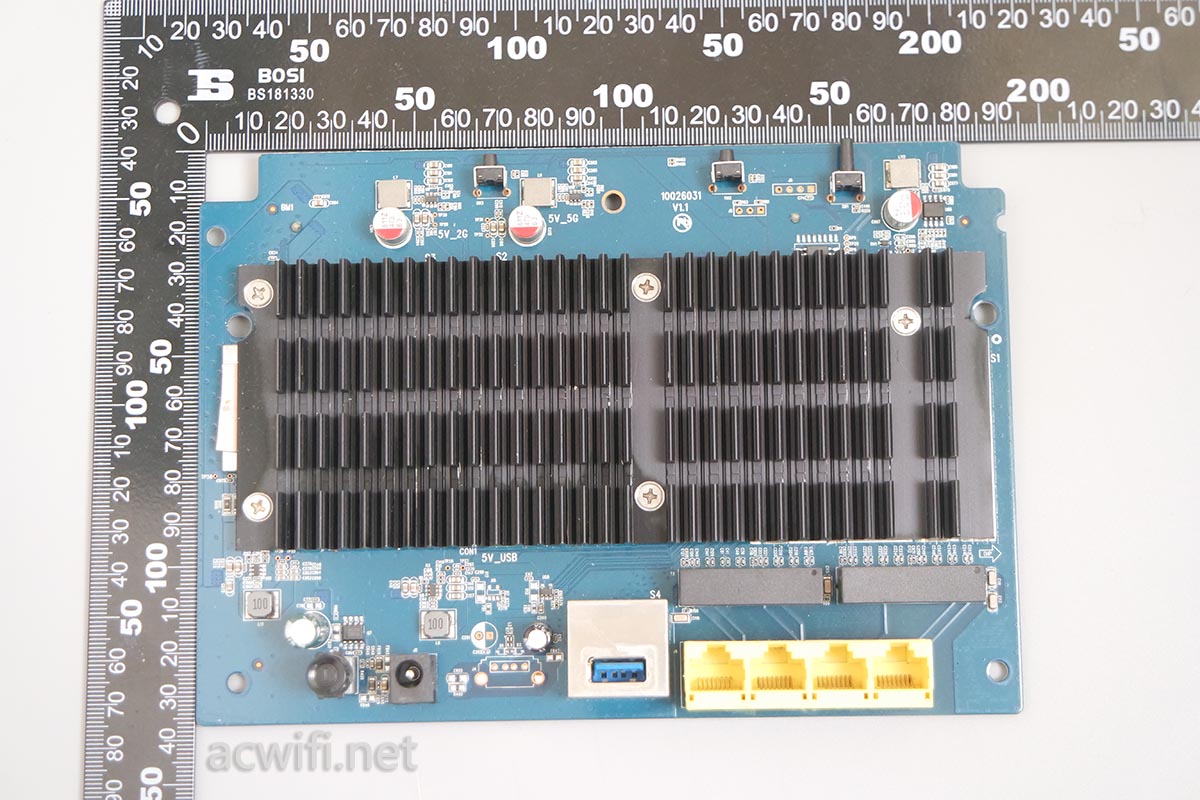

主板尺寸:

腾达AC15拆机

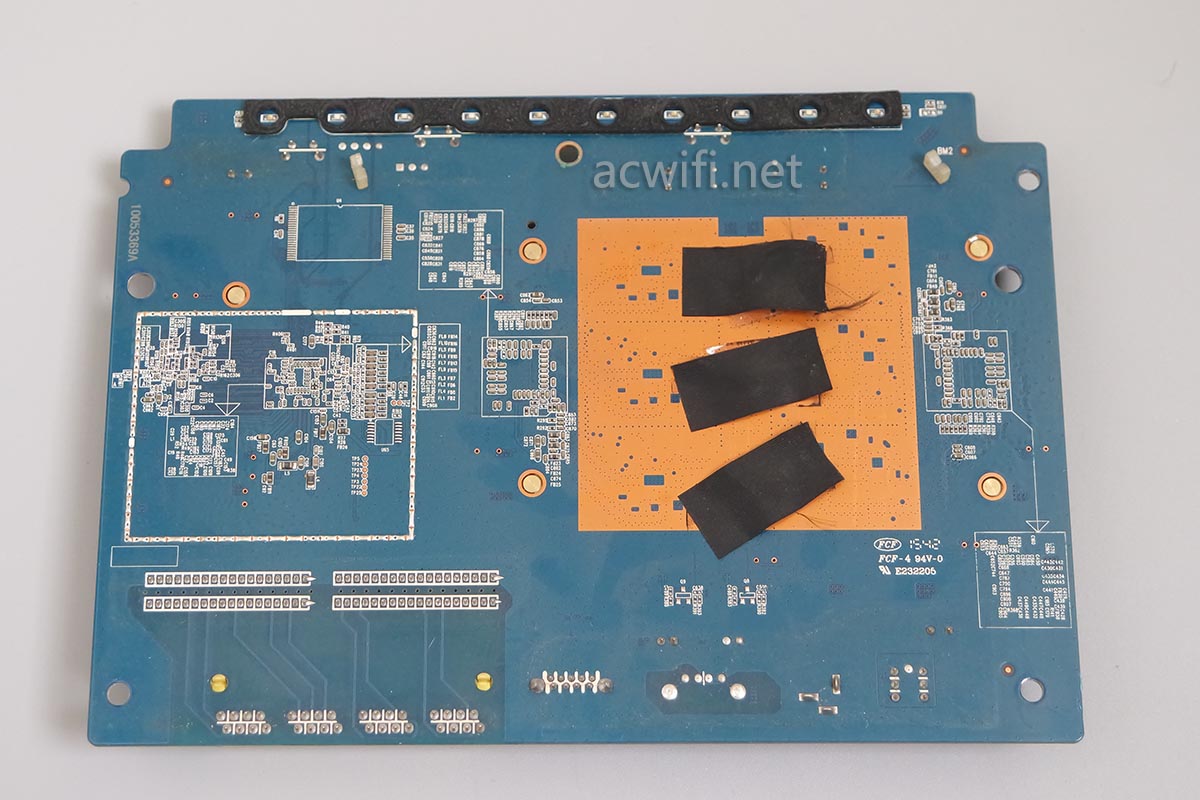

主板背面没有什么芯片:

腾达AC15拆机

AC15的主板跟华硕AC6U的很像。

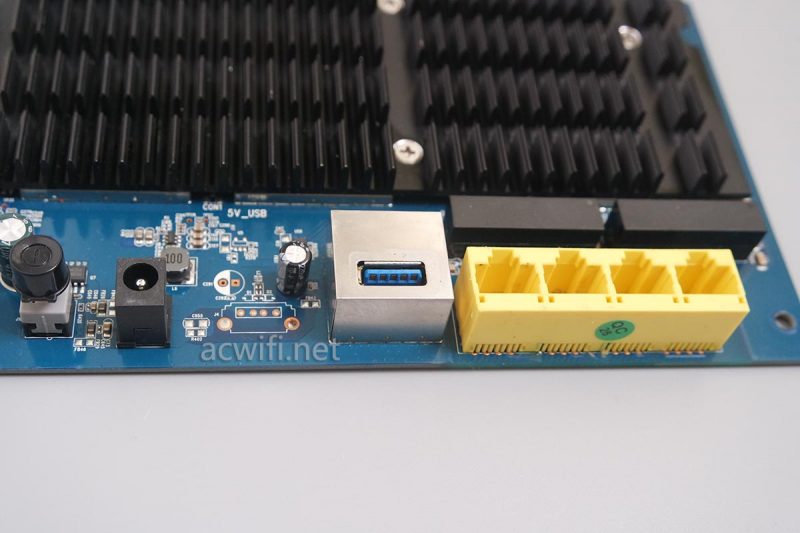

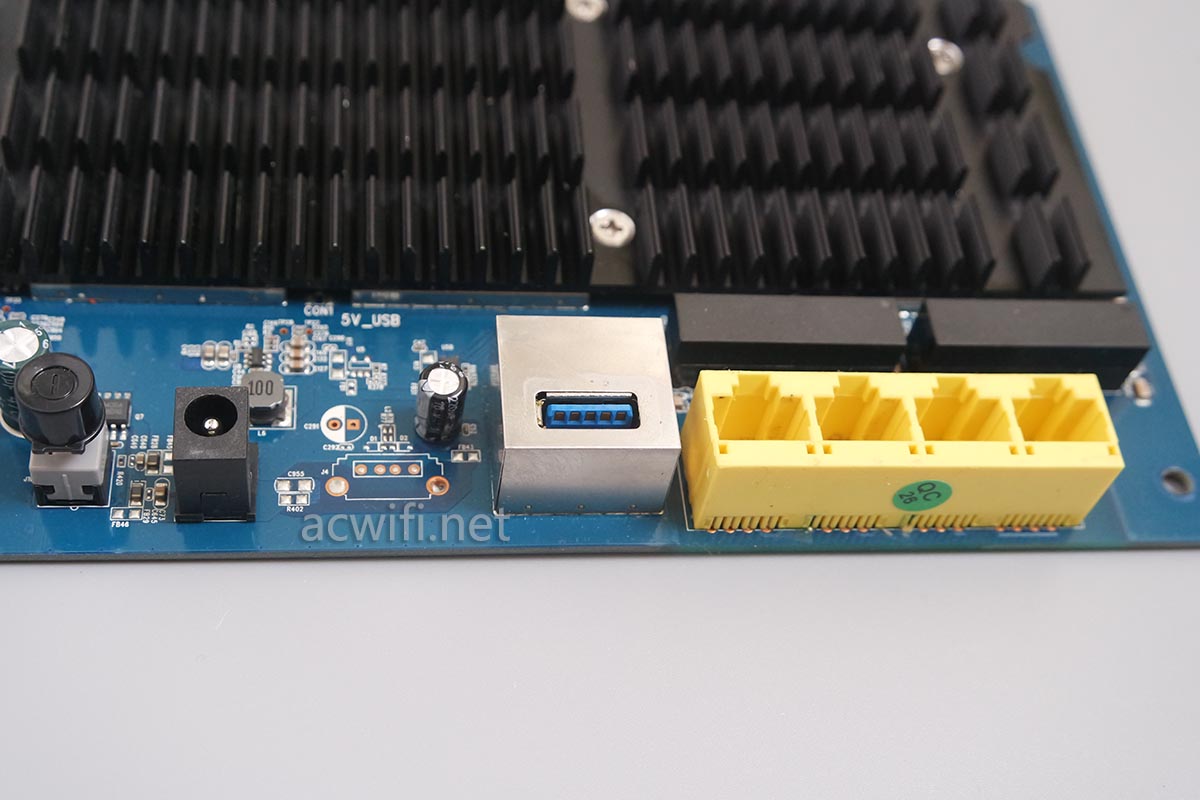

USB3.0口有金属屏蔽设计。

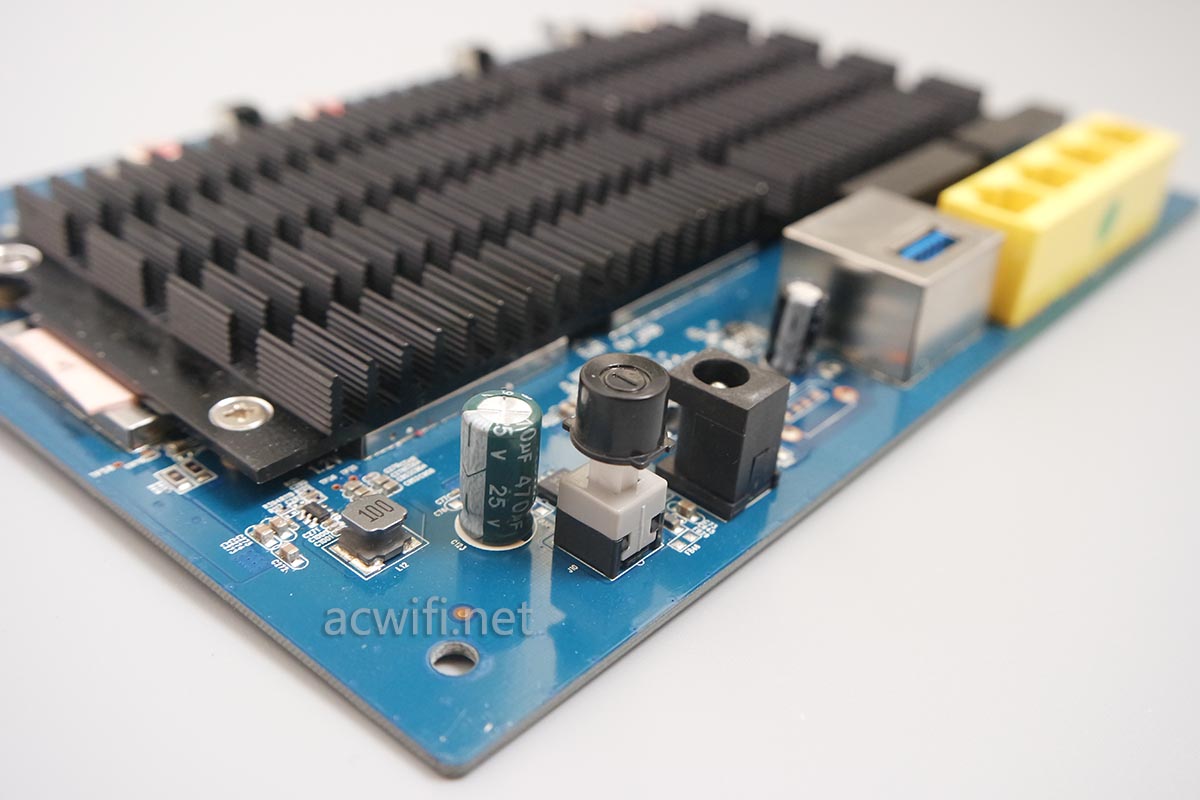

腾达AC15拆机

腾达AC15拆机

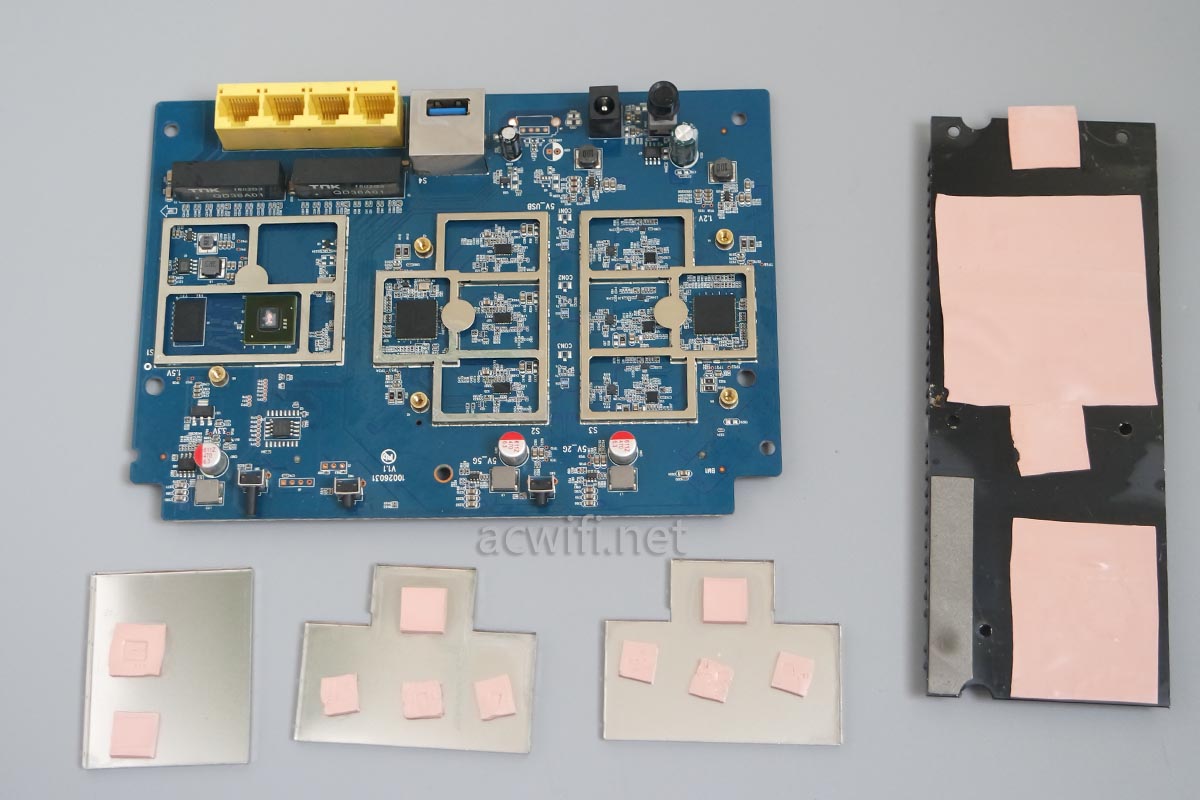

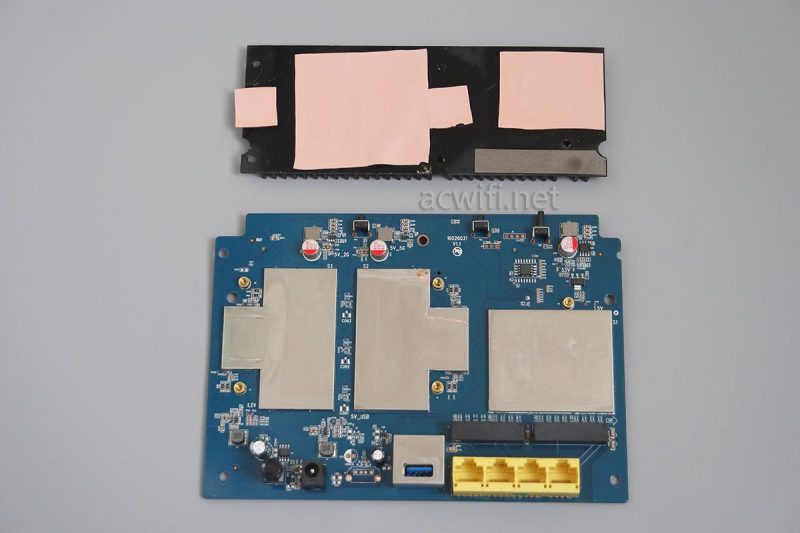

先把黑色的散热铝片拆下来:

腾达AC15拆机

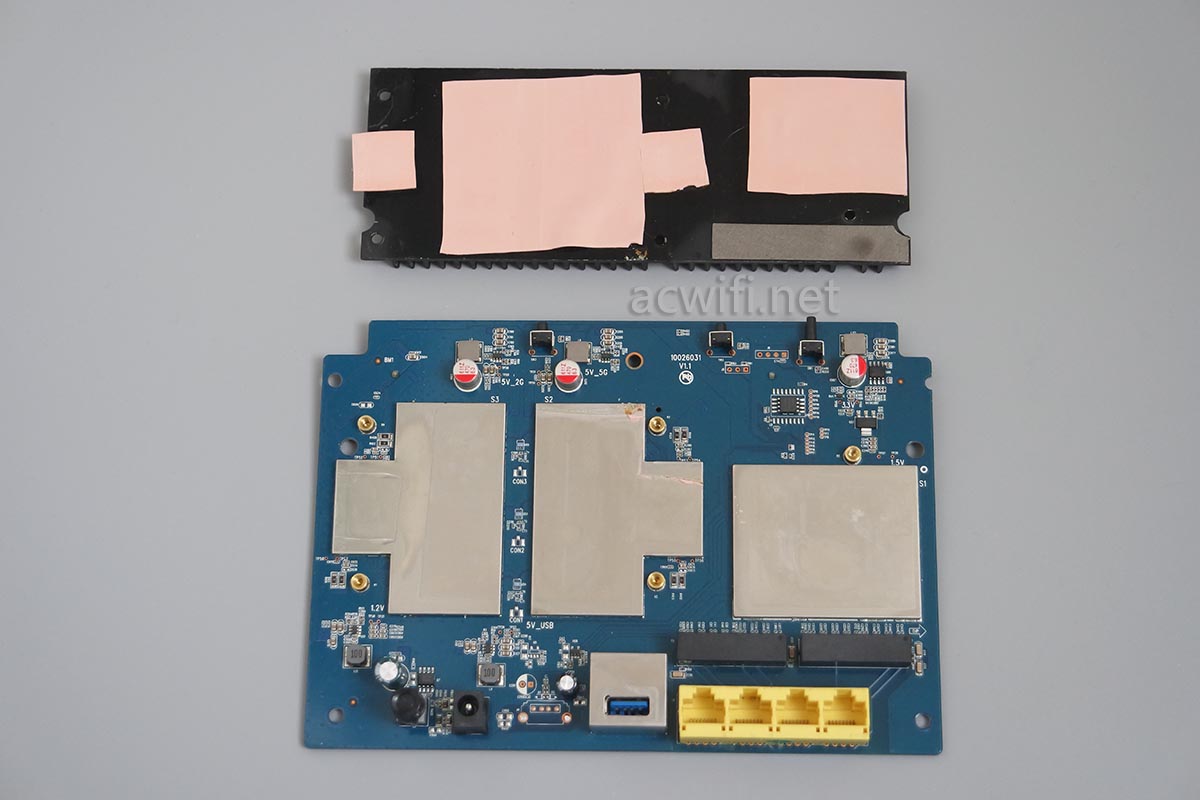

掀开屏蔽罩,看做工和用料都不像是出自腾达的。恕我肤浅!

腾达AC15拆机

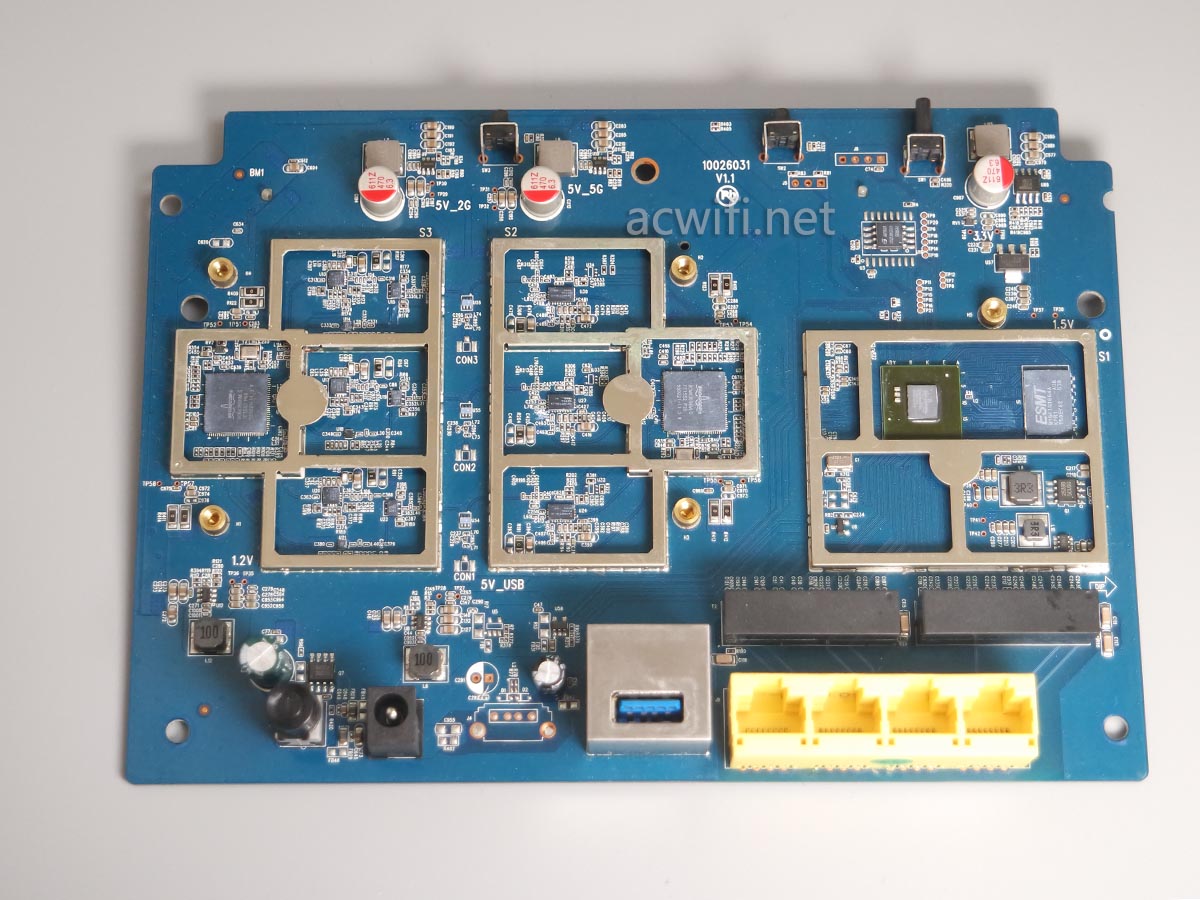

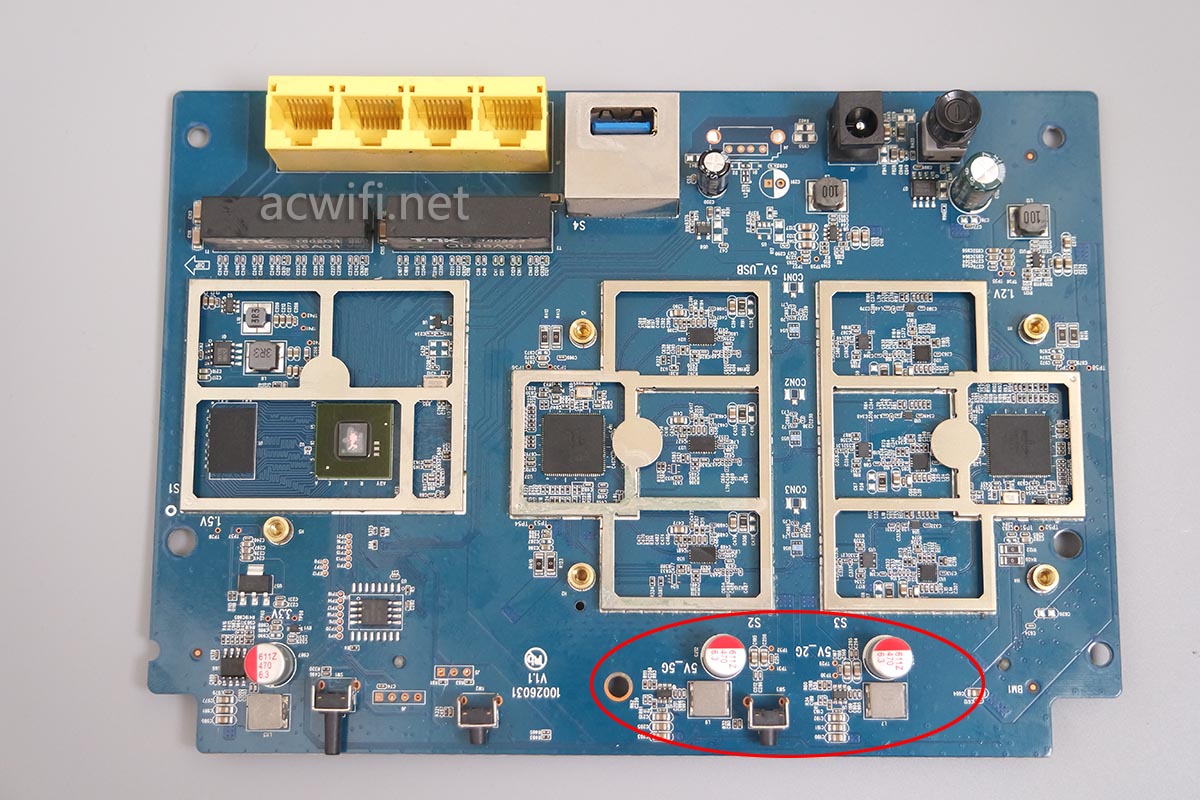

下图红色框里分别是2.4G和5G的供电电路,应该是为外置功放芯片提供充足的功率。电路板上也印上”2G_5V“和”5G_5V“字样。

腾达AC15拆机

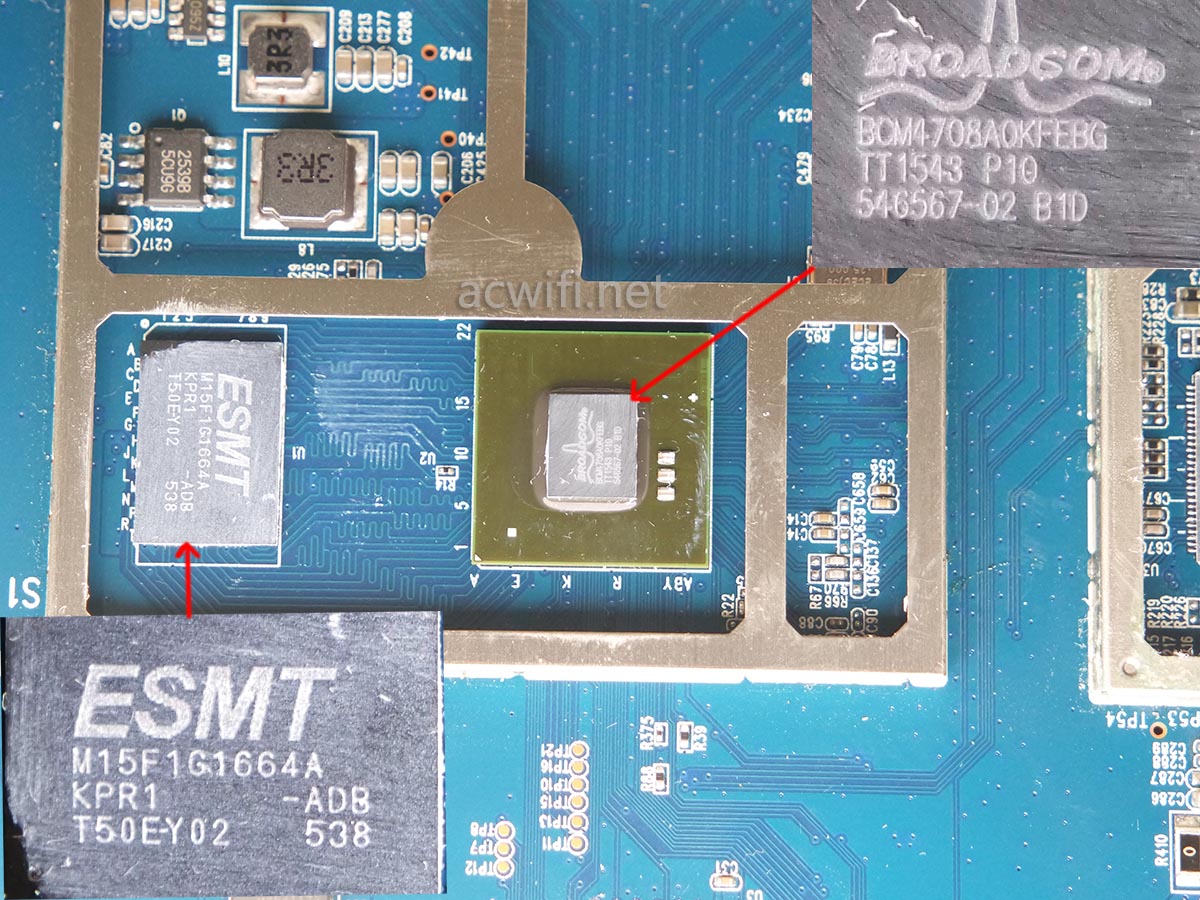

CPU型号是BCM4708A0,双频800MHz,网件R6300V2,华硕AC68U,领势EA6900也是用它。内存型号是M15F1G1664A,容量128MB。

腾达AC15拆机

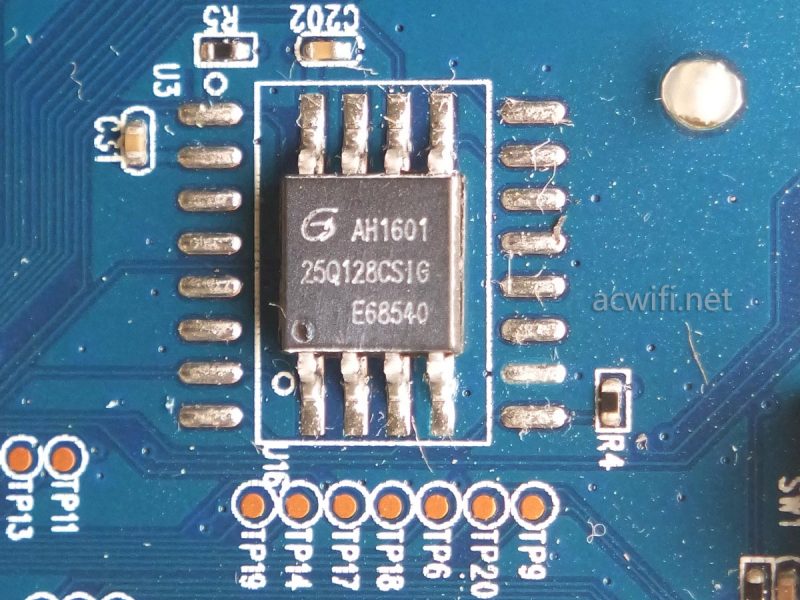

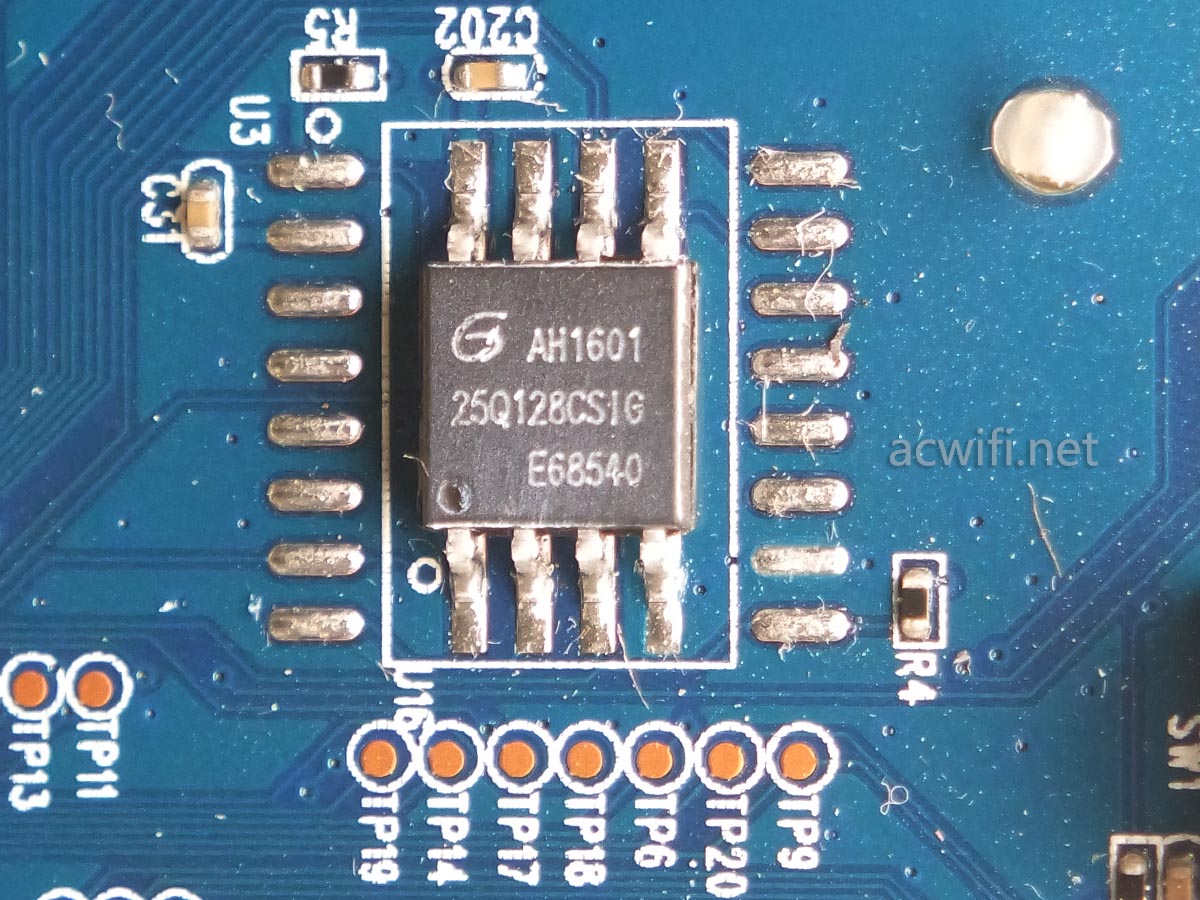

闪存芯片型号是GD25Q128CSIG,容量16MB。这容量刷不了梅林固件吧?要硬改才行。

腾达AC15拆机

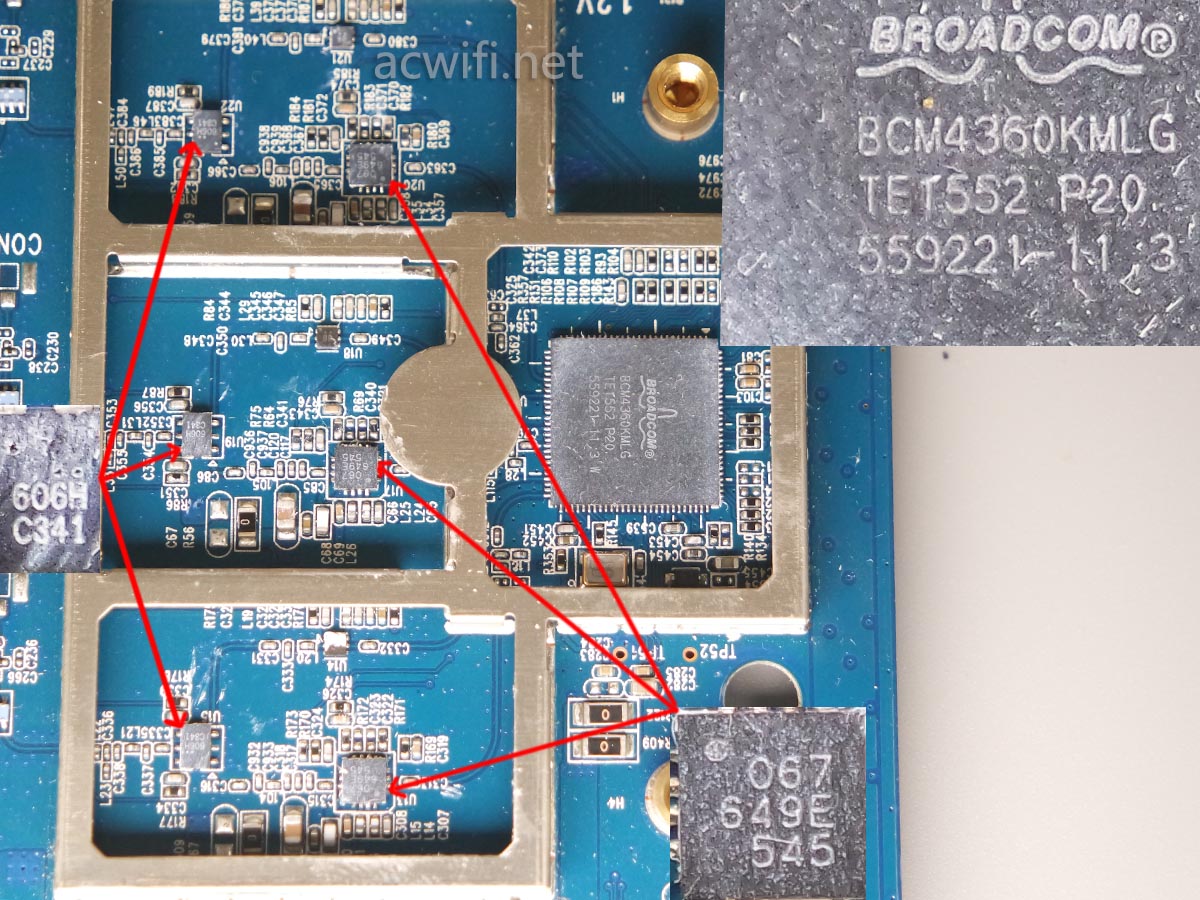

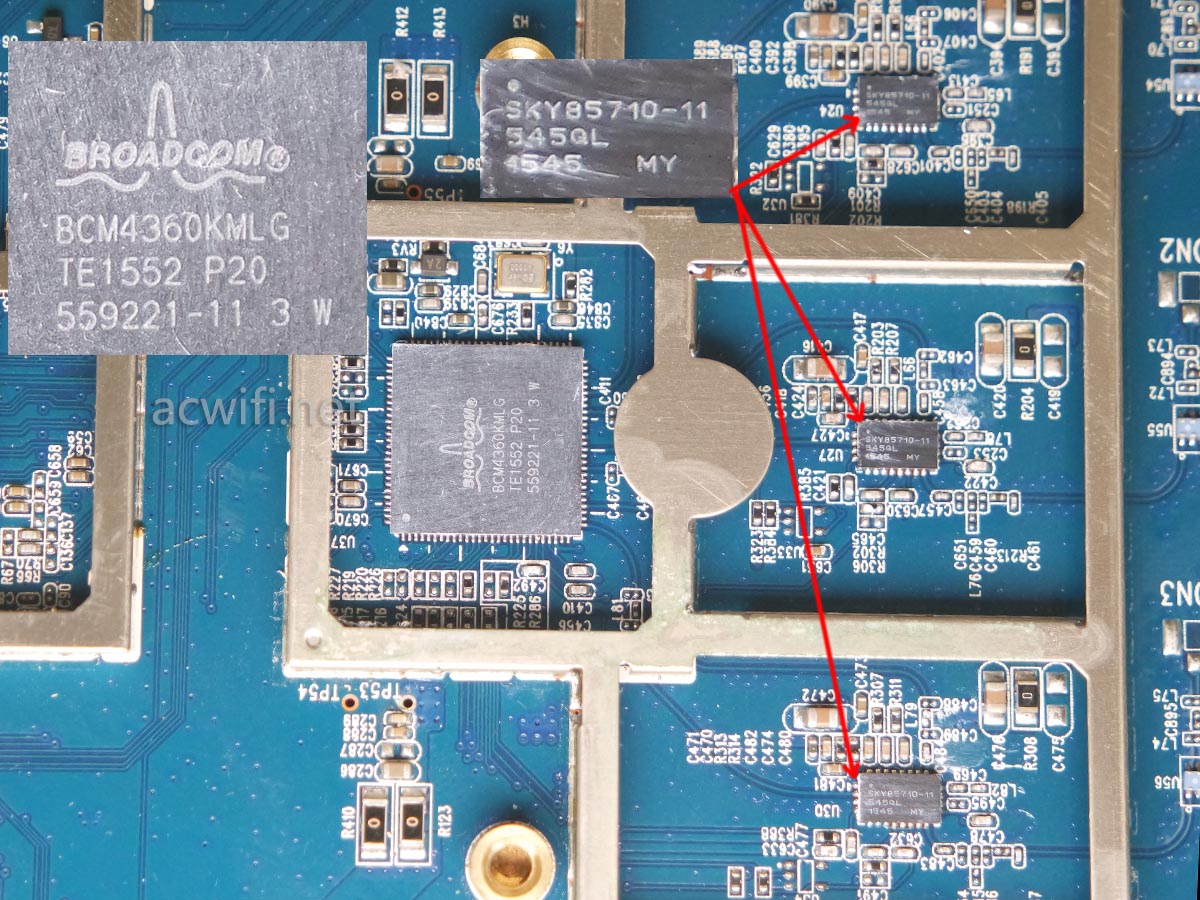

5G芯片型号是BCM4360,3x3mimo,最高速率1.3Gbps;外围三颗功放芯片,型号是SKY85710-11,它是一颗5G FEM芯片,集成了PA、LNA和收发切换开关。

腾达AC15拆机

SKY85710-11的参数如下:

Features
Integrated high performance 5 GHz PA, LNA with bypass, and
T/R switch
Fully-matched input and output
Integrated power detector and directional coupler
Transmit gain: 31 dB
Receive gain: 12 dB
Output power: +21 dBm @ 1.8% EVM, HT80, MCS9, 5 V
Output power: +22 dBm @ 3% EVM, HT40, MCS7, 5 V
Small, QFN (24-pin, 3 x 5 mm) package (MSL3, 260 C per
JEDEC J-STD-020)

在256-QAM和80MHz频宽下,最大输出功率+21dBm=128mW。不算强!

2.4G芯片型号是BCM4360,3x3mimo,支持256-QAM,在40MHz频宽时最高速率600Mbps,所以这款腾达AC15的总速率是是AC1900。无线芯片外置了功放芯片,上面丝印着”067 649E“的字样,型号是RTC6649EX,是一颗2.4G PA芯片。

腾达AC15拆机

RTC6649EX的参数如下:

Feature
Frequency Range: 2.4 – 2.5 GHz
Voltage Supply : 5 V
High Gain : 31 dB
+26.5 dBm linear output power for 802.11g 64QAM, 54Mbps, 3% EVM, 5V
+23 dBm linear output power for 802.11ac256QAM, HT40, MCS8, 1.8% EVM, 5V
On-chip Input Matching
16L QFN-3.0×3.0x1.0(max) mm3 Package
RoHS / Halogen Free Compliant
Moisture Sensitivity Level: MSL 3

在256-QAM和40MHz频宽下,最大输出功率+23dBm=200mW。算比较强的放大功率。

旁边还有一颗丝印着”606H C341“的芯片,估计是LNA,不知型号,以后查询到资料再作补充吧。

至此拆解完了。

腾达AC9拆机

打算以后99元包邮卖掉吧,不含电源。闲鱼号可在我公众号里找到。

网件R7000的CPU是BCM4709,双核1GHz,CPU性能要强一些,但最近经常价格599元,400多元的AC15越来越失去性价比。除非降价至300元左右。但我测试这台AC15在D点的网速一般般。可能是”老化“了吗?

腾达AC15京东购买链接

若有任何疑问可留言或关注微信公众号acwifi-net



如需转载请注明来源和链接:路由器交流 » 腾达AC15拆机,有点像AC68U
