360V5S增强版拆机,听说有外置功放

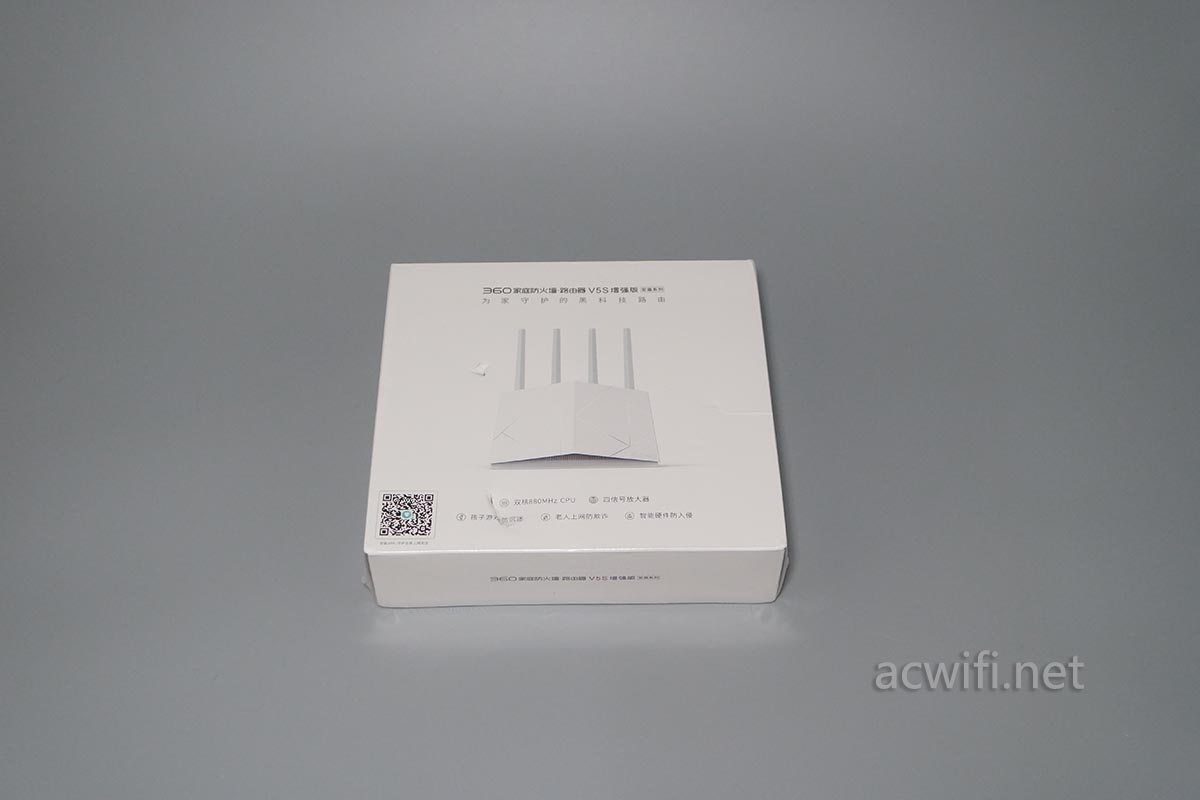

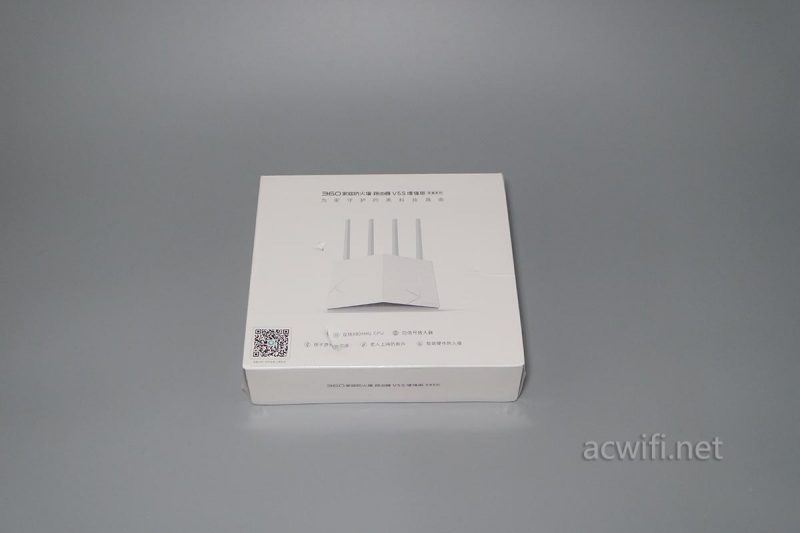

这款360V5s今天前500台半价,所以我就下单了一台,实付70多元买了回来拆机看看,偶尔有人问起这一款来,据说2.4G和5G都有外置功放。不是增强版的V5S之前已经拆机了。360 V5S 无线路由器拆机。收到货时看见外包装有破损,之前买的360V4也是包装盒子破裂,不知是包装纸皮太薄还是京东物流太暴力。因为收到货时已经6点后了光线暗呀,照片质量严重欠佳。

360v5s增强版拆机

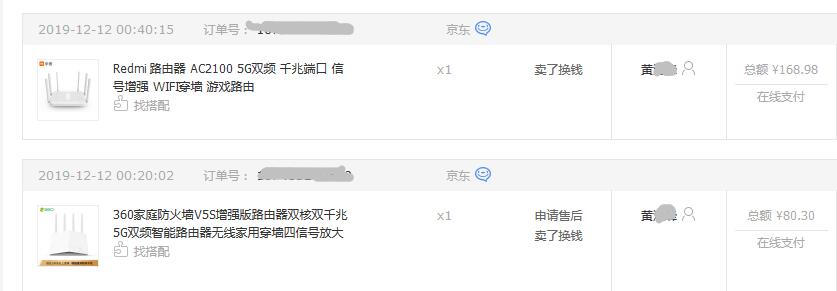

感觉今年的双12促销力度不大。我今天就买了这款360V5S增强版和红米redmi ac2100路由器。但红米的还没发货,估计是没有现货吧。不知何时能收到!

20191212191330

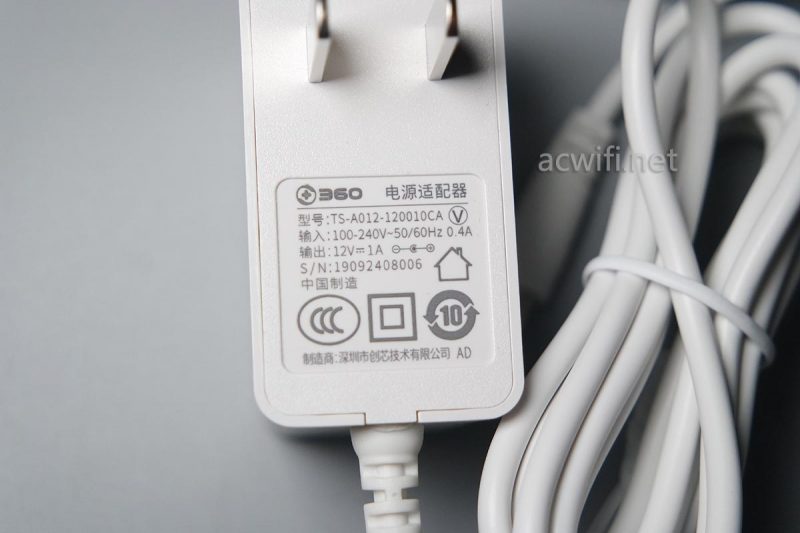

包装里没有配送网线,电源是12V/1A。

360v5s增强版拆机

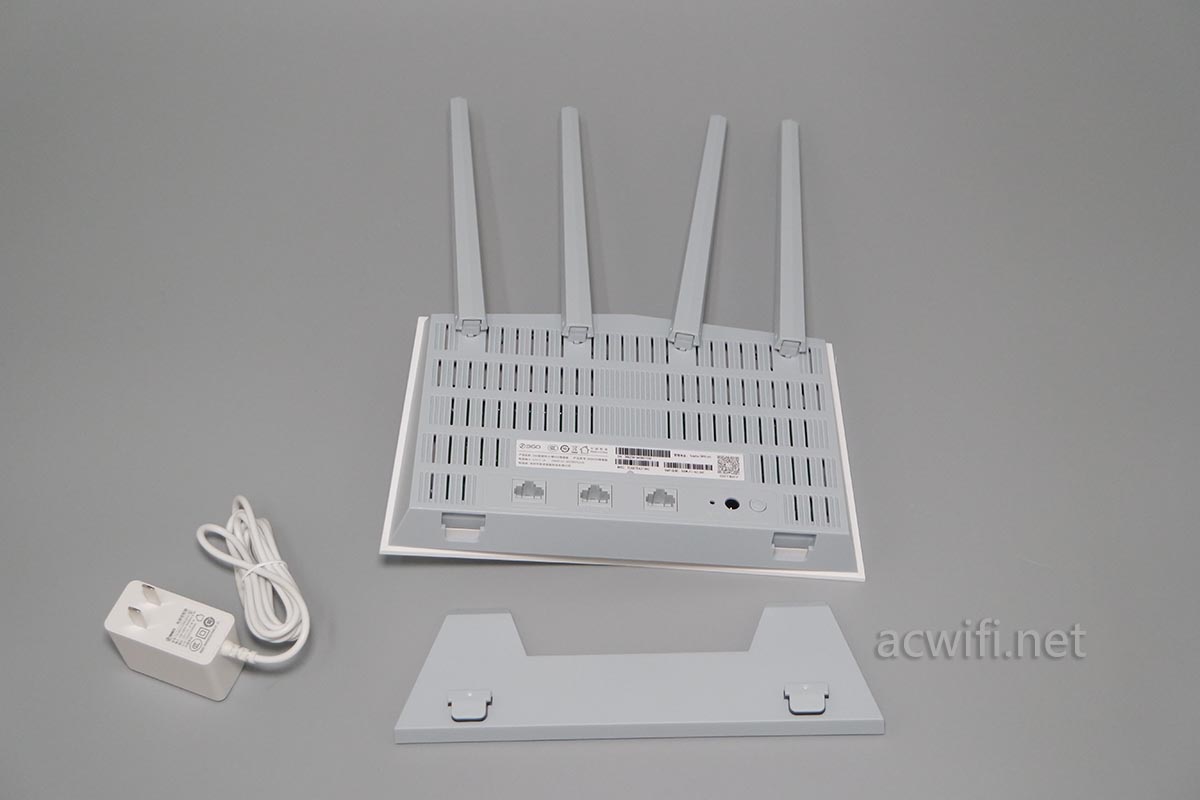

后面只有三个全千兆网口,支持盲插,盲插是一种流行,也是一种方便,但有时会带来麻烦。

S360v5s增强版拆机

开拆,后面的标签撕开可看见两颗螺丝,标签撕破了,做不到无损,已经用电吹风加热了才撕的。卡口比较多,损失了2个卡口。

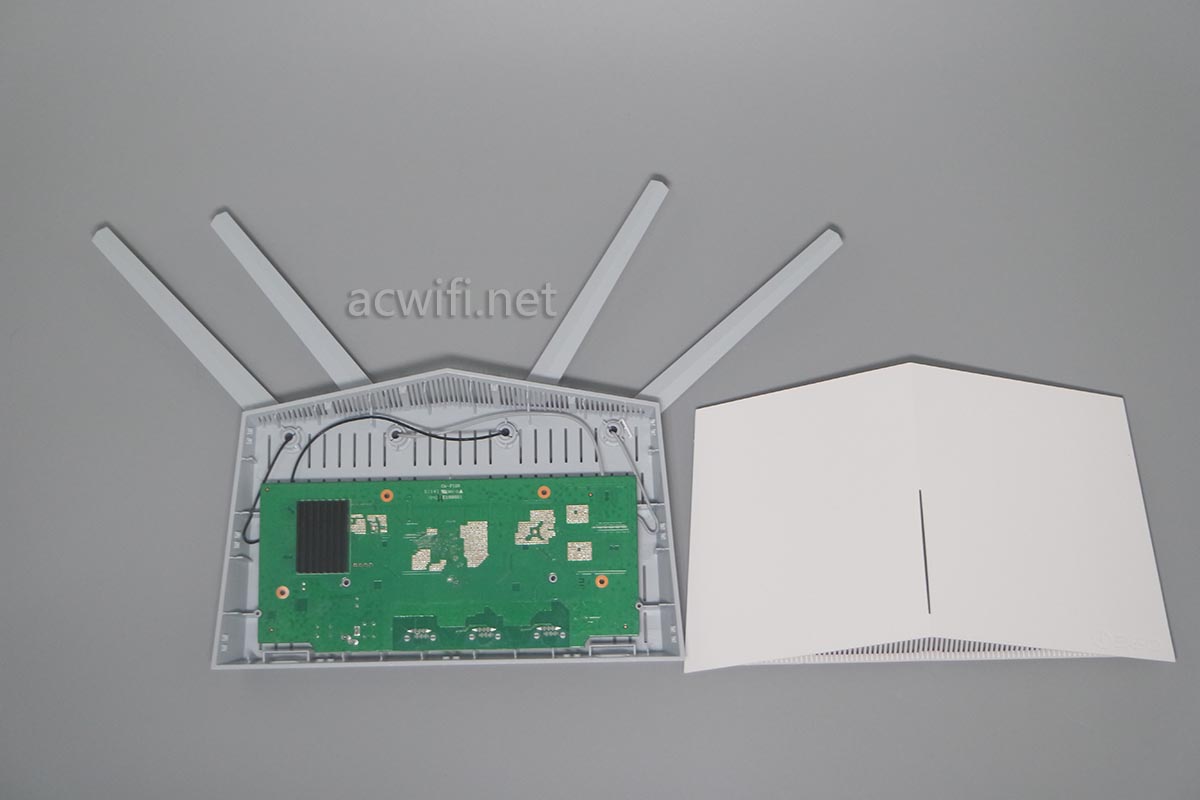

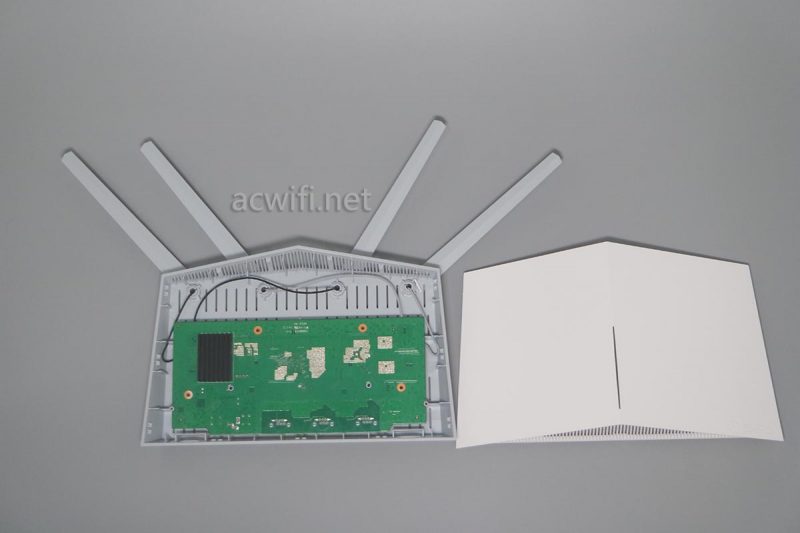

拆开后可看见一长条主板:

360v5s增强版拆机

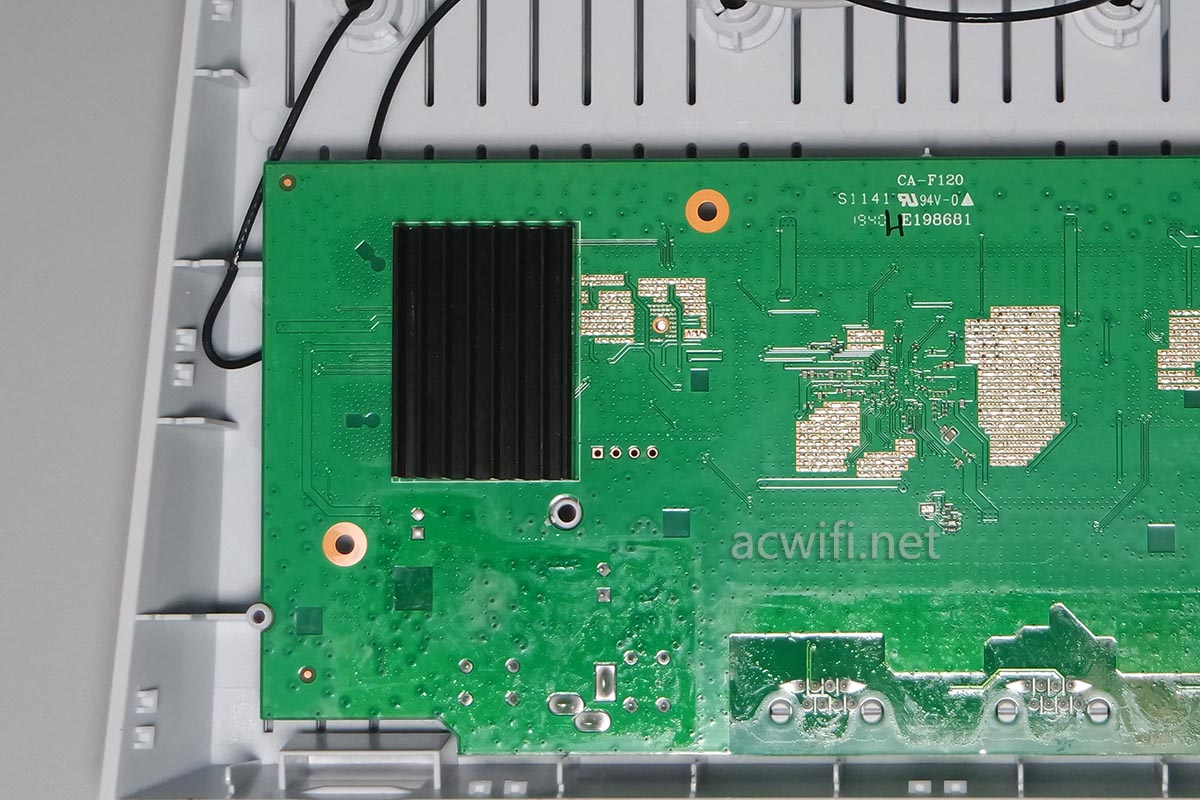

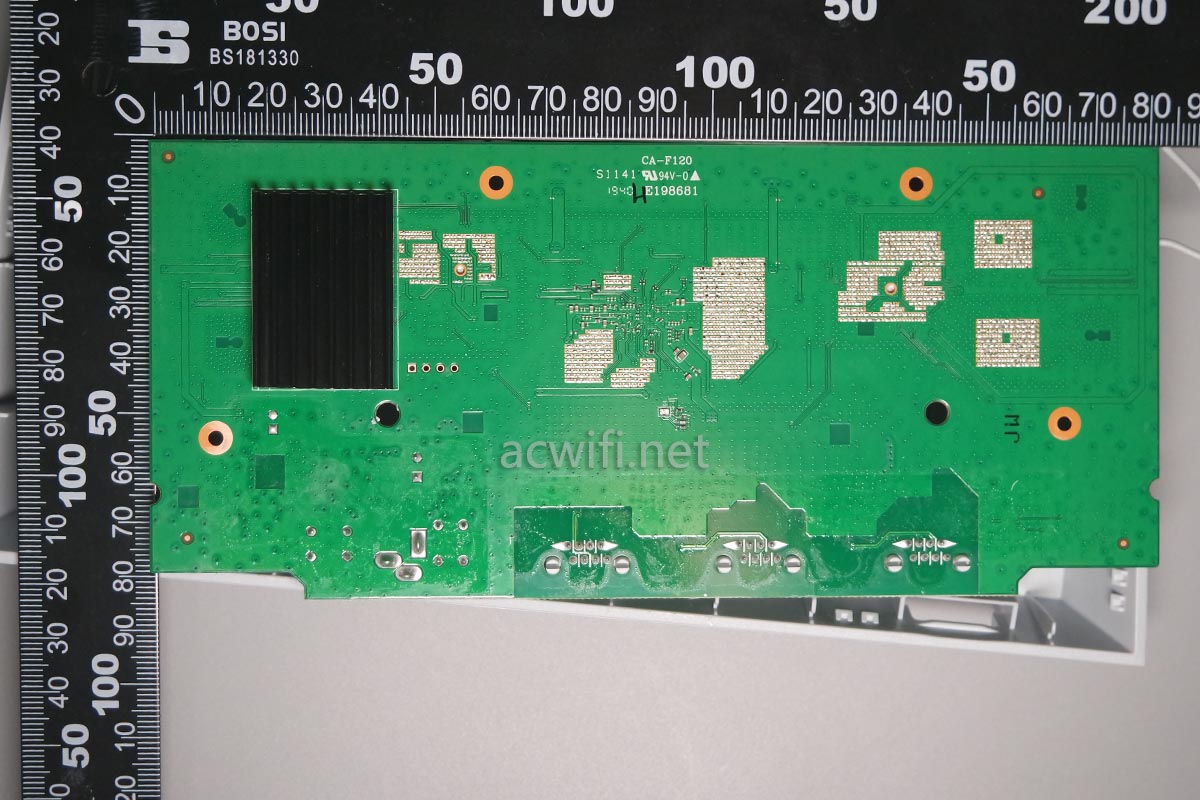

有一黑色散热铝片,粘在主板背面上,散热片下是空的,位置是在5G无线芯片下方,帮助5G芯片散热,我不拆这片散热器了。

360V5S增强版拆机

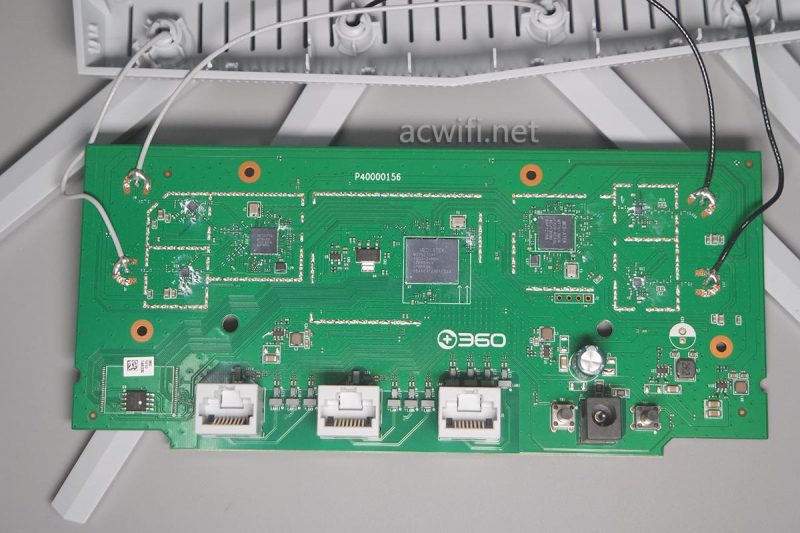

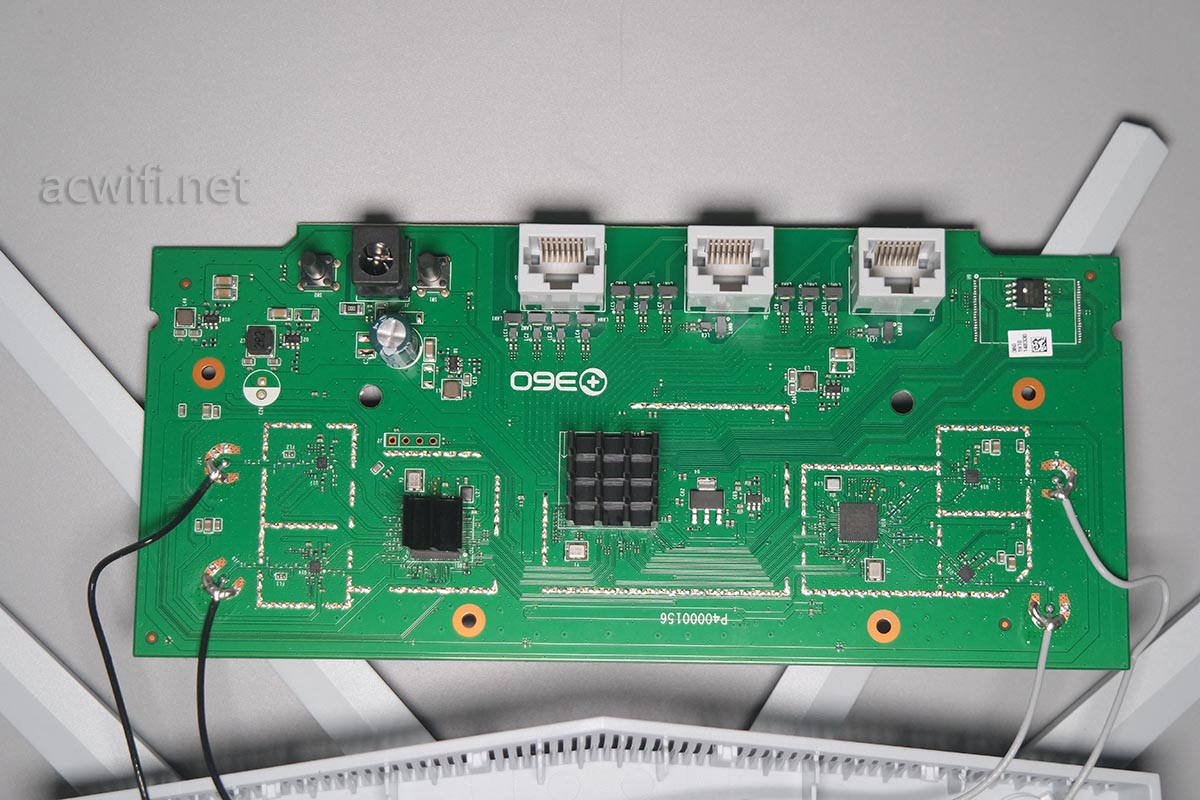

翻过来看主析正面:

360V5S增强版拆机

主板尺寸:

360V5S增强版拆机

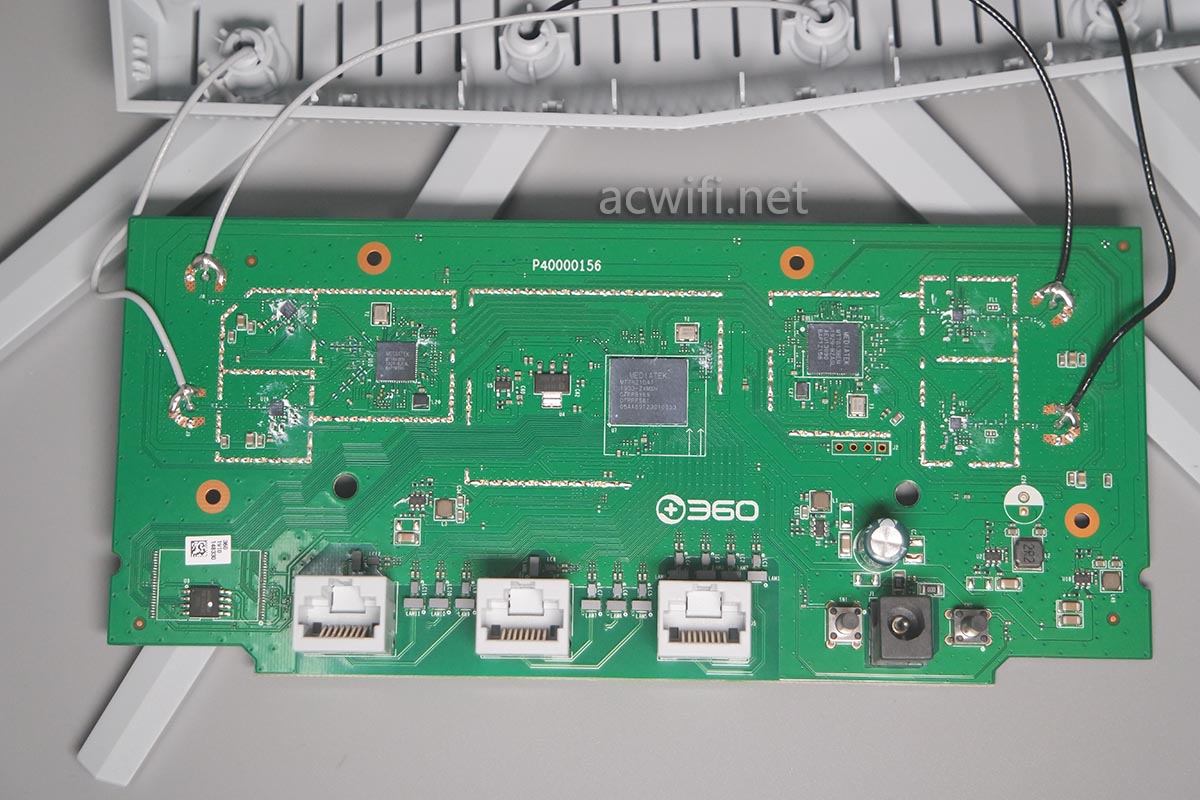

拿下两颗散热片,帮芯片表面化一下妆之后:

360V5S增强版拆机

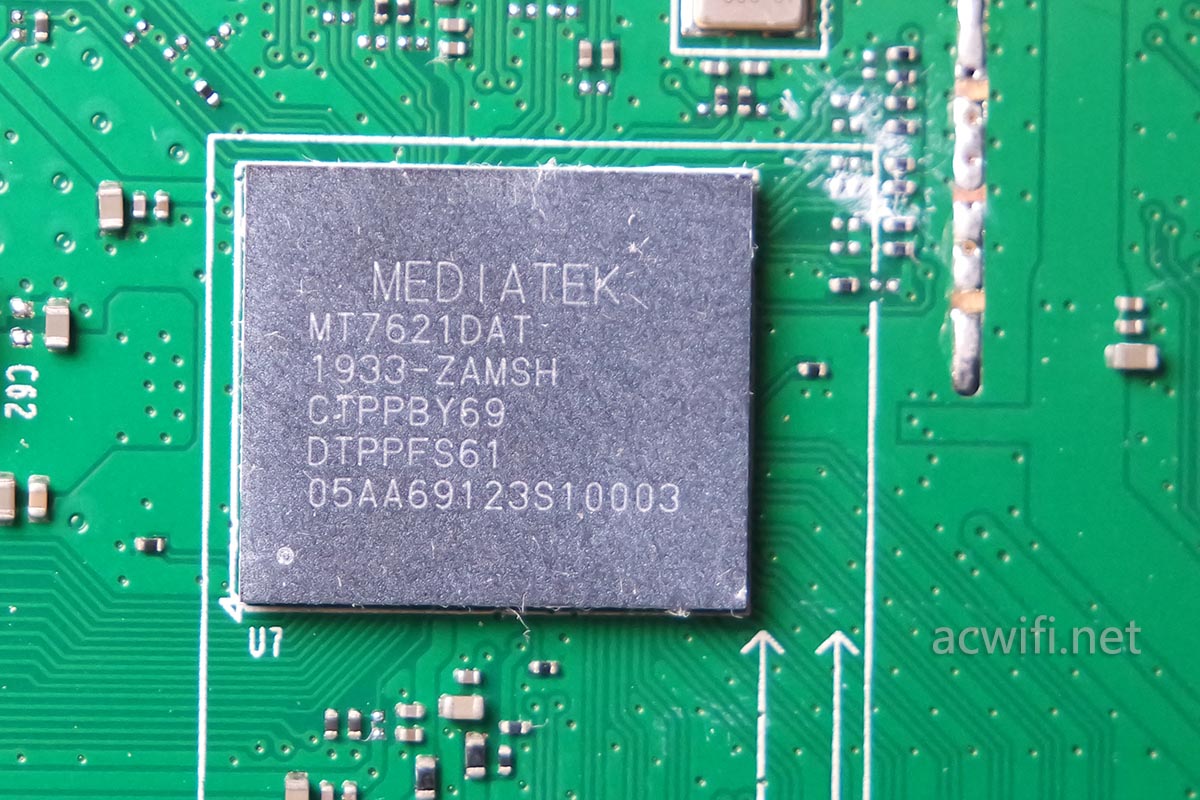

CPU型号是MT7621DAT,集成内存的MT7621A,双核880MHz,不是64MB就是128MB内存,未知之数。

360V5S增强版拆机

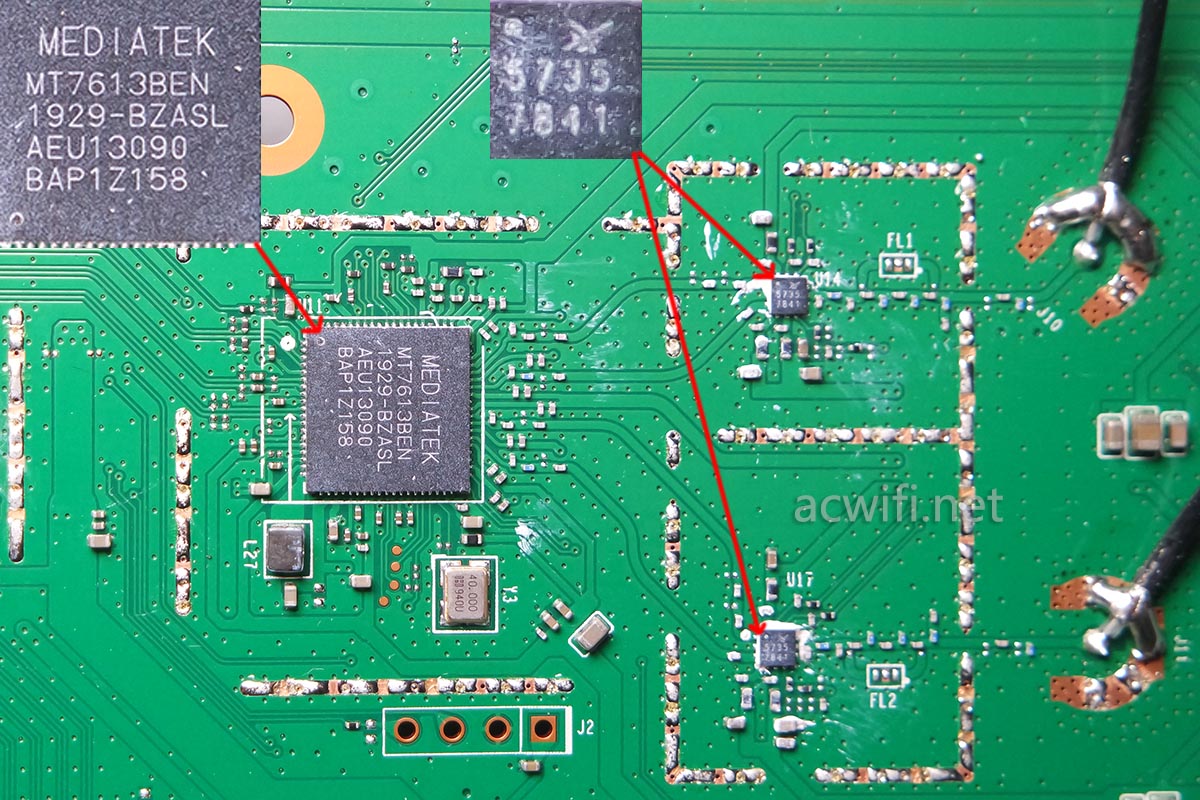

5G无线芯片是MT7613GEN,2x2mimo,最高速率866Mbps。外围有两颗功放芯片,上面丝印着“5735”,型号是SKY85735-11,是一颗5G FEM芯片,集成了PA、LNA和收发切换开关。

360V5S增强版拆机

SKY85735-11的参数如下:

 Integrated high-performance 5 GHz PA, LNA with bypass, and
SPDT
Fully matched input and output
Integrated, positive slope power detector
Transmit loopback mode
Transmit gain: 32 dB
Receive gain: 14 dB
Output power: +21 dBm, @3% (–30 dB) DEVM, MCS7, HT40
Output power: +20 dBm @ 1.8% (–35 dB) DEVM, MCS9, VHT80
Direct connection to battery with 5 V nominal supply voltage
Small MCM (12-pin, 2.0 x 2.0 x 0.6 mm) package
(MSL3, 260 C per JEDEC J-STD-020)

在256-QAM和80MHz频宽时,最高功率+20dBm=100mW,不算强。

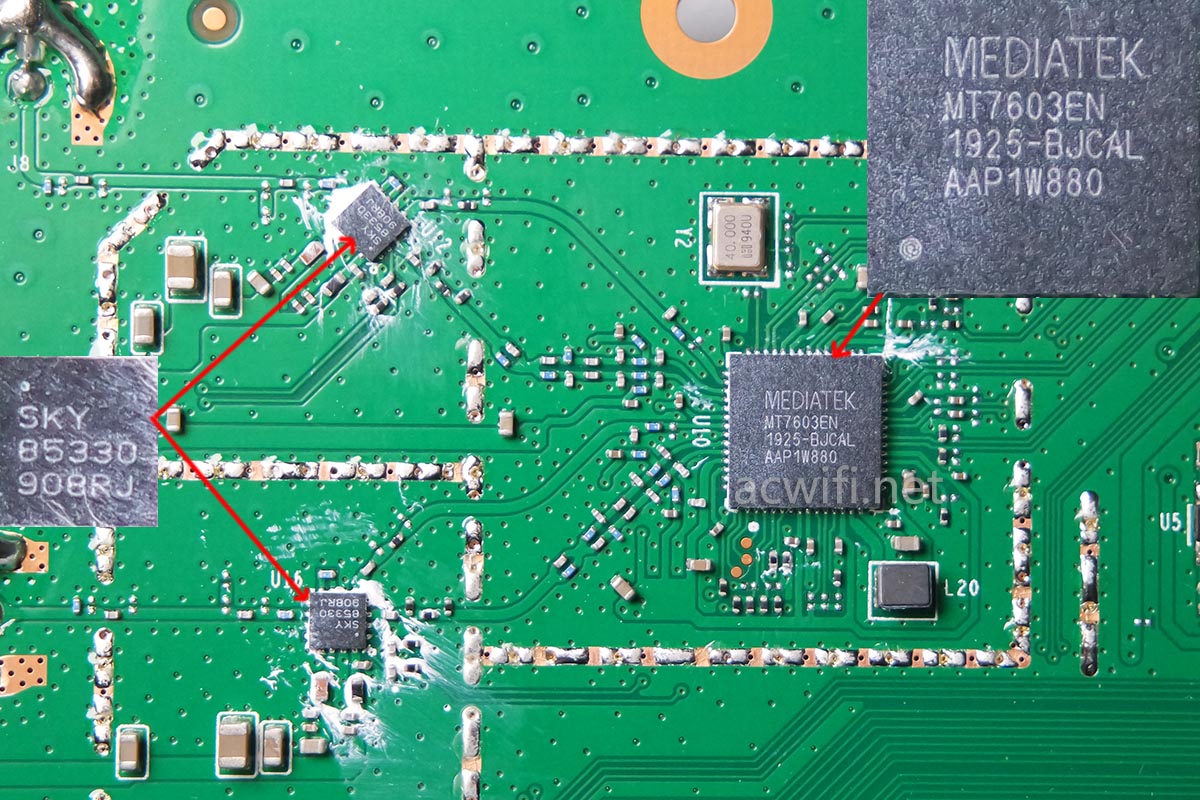

2.4G无线芯片是MT7603EN,2x2mimo,最高速率300Mbps,外置有两颗独立功放芯片,上面丝印着“SKY85330”,型号是SKY85330-11,是一颗2.4G FEM芯片,集成PA、LNA和收发切换开关。

360V5S增强版拆机

它的参数如下:

Features
Integrated high-performance 2.4 GHz PA, LNA with bypass, and
T/R switch
Fully-matched input and output
LNA with integrated bypass mode
Integrated positive slope power detector
Transmit gain: 32 dB
Receive gain: 16 dB
Small QFN (16-pin, 2.5 x 2.5 mm) package
(MSL1, 260 C per JEDEC J-STD-020)

2.4G和5G功放芯片,跟360MESH中的母路由器所用的一样。360mesh拆机,子母装和双母装

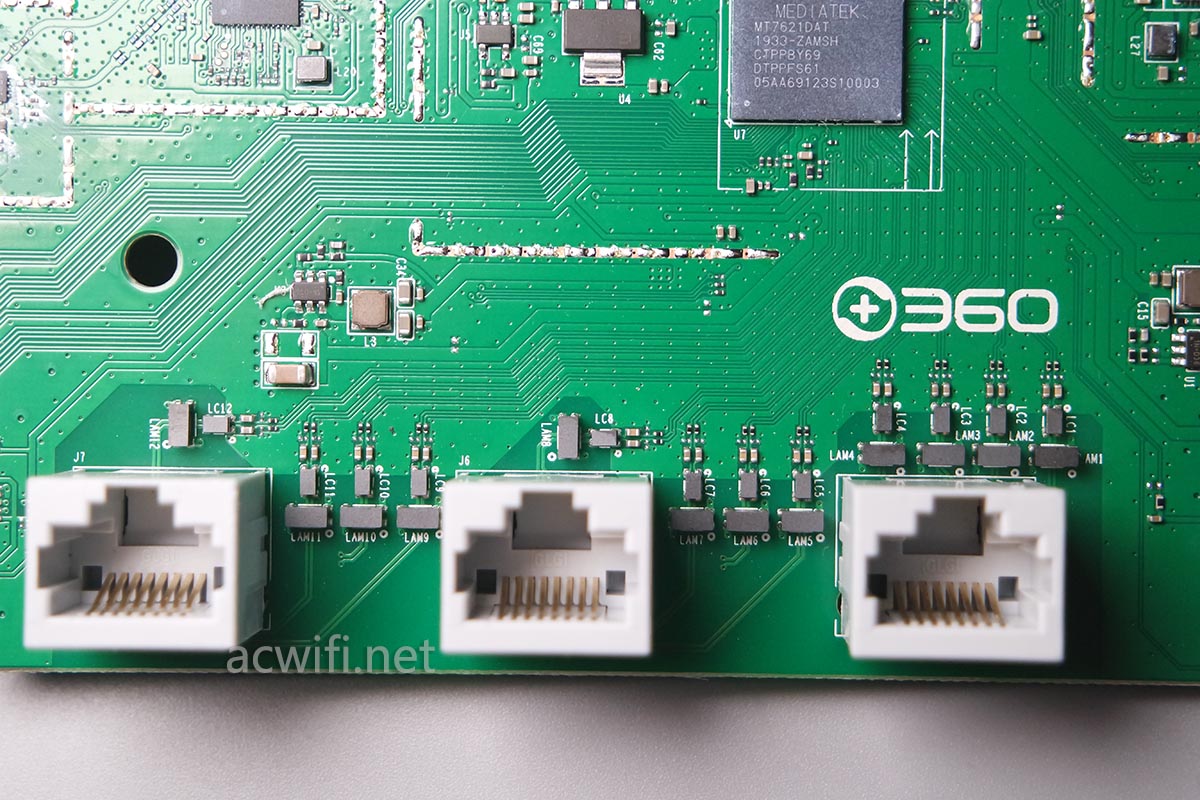

网口和网变:

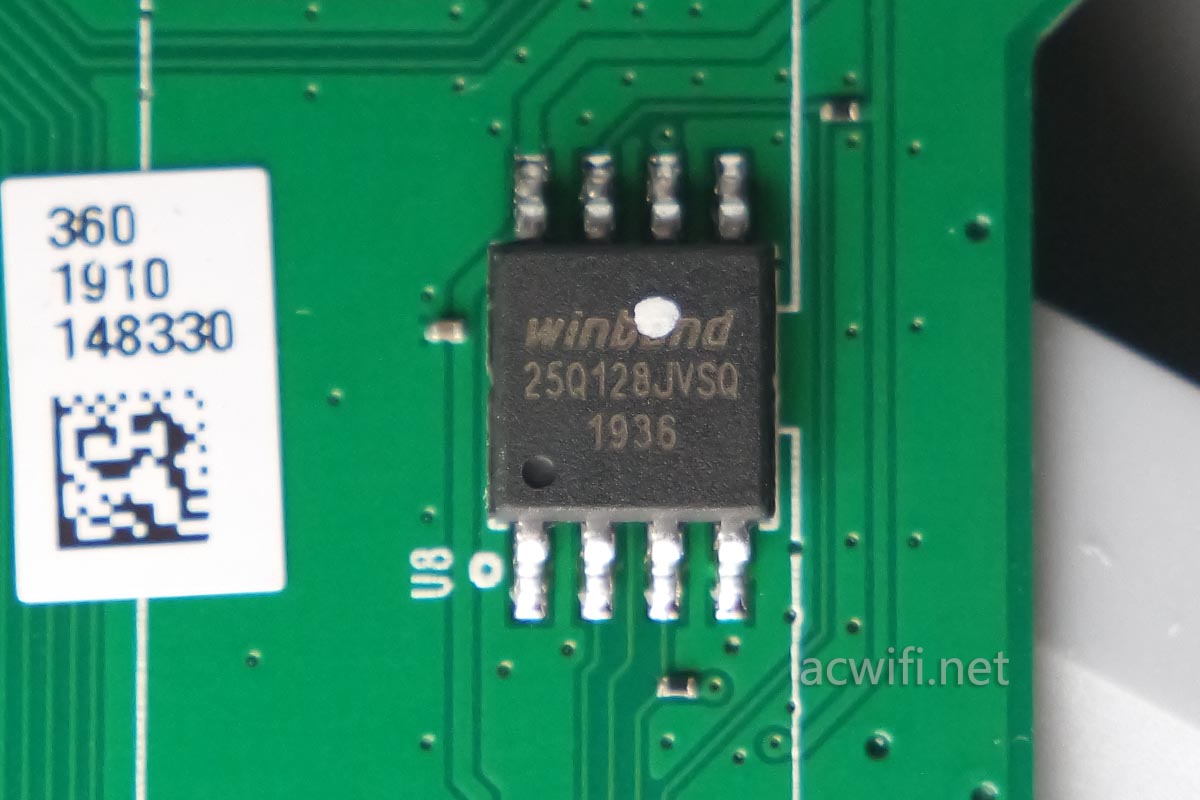

闪存型号是W25Q128JVSQ,容量16MB。

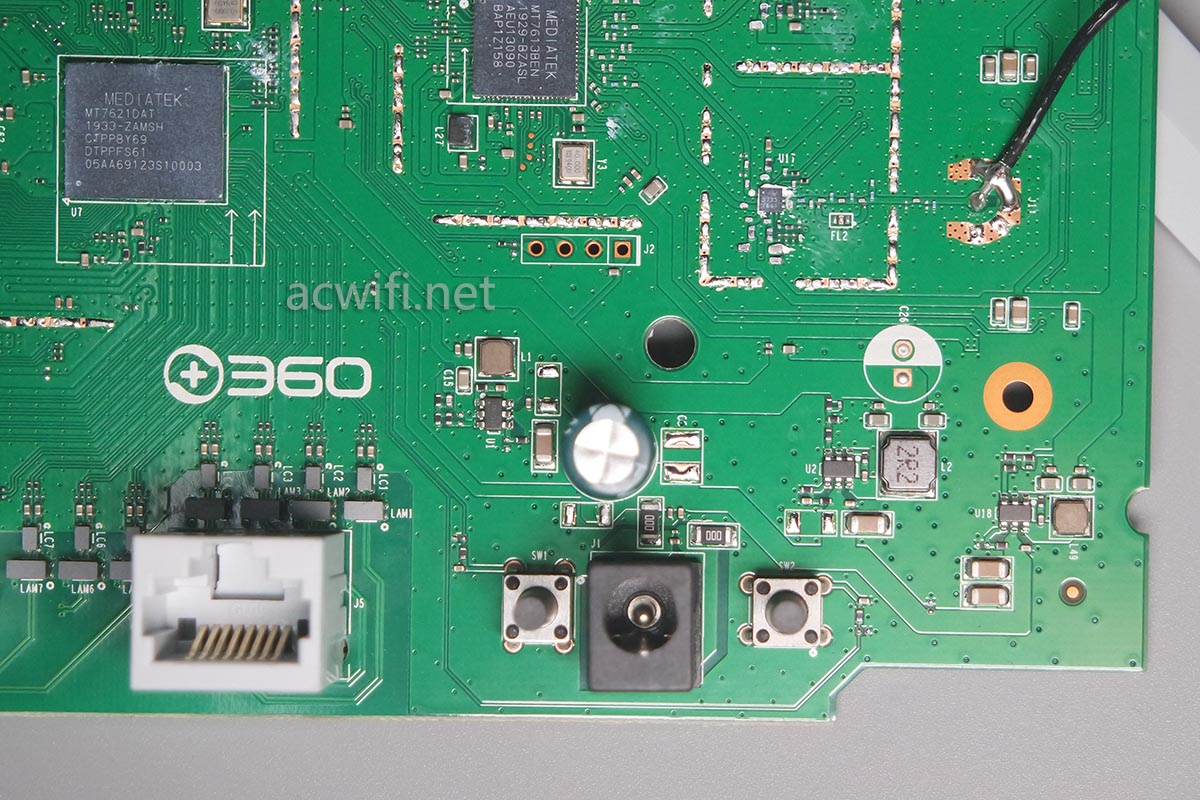

供电电路:

360V5S测试

拆完了。
