大麦DW33D拆机,75元收来AC1750

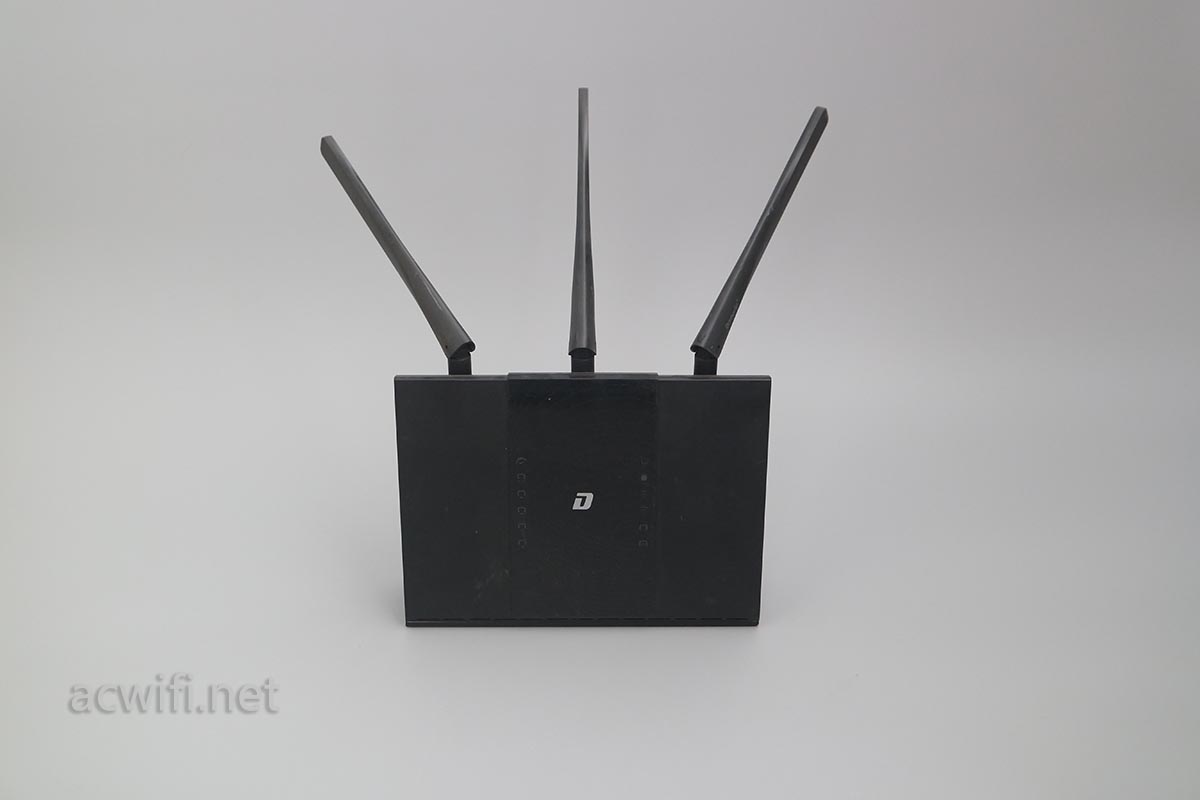

有网友留言说大麦DW33D这款是高通芯片且带PA,AC1750才几十元。于是5月份收了一台,一直没动。发现它的信号没并有想像中那么强,我没有刷第三方固件。它的外观很像华硕的AC68U。

大麦DW33D拆机

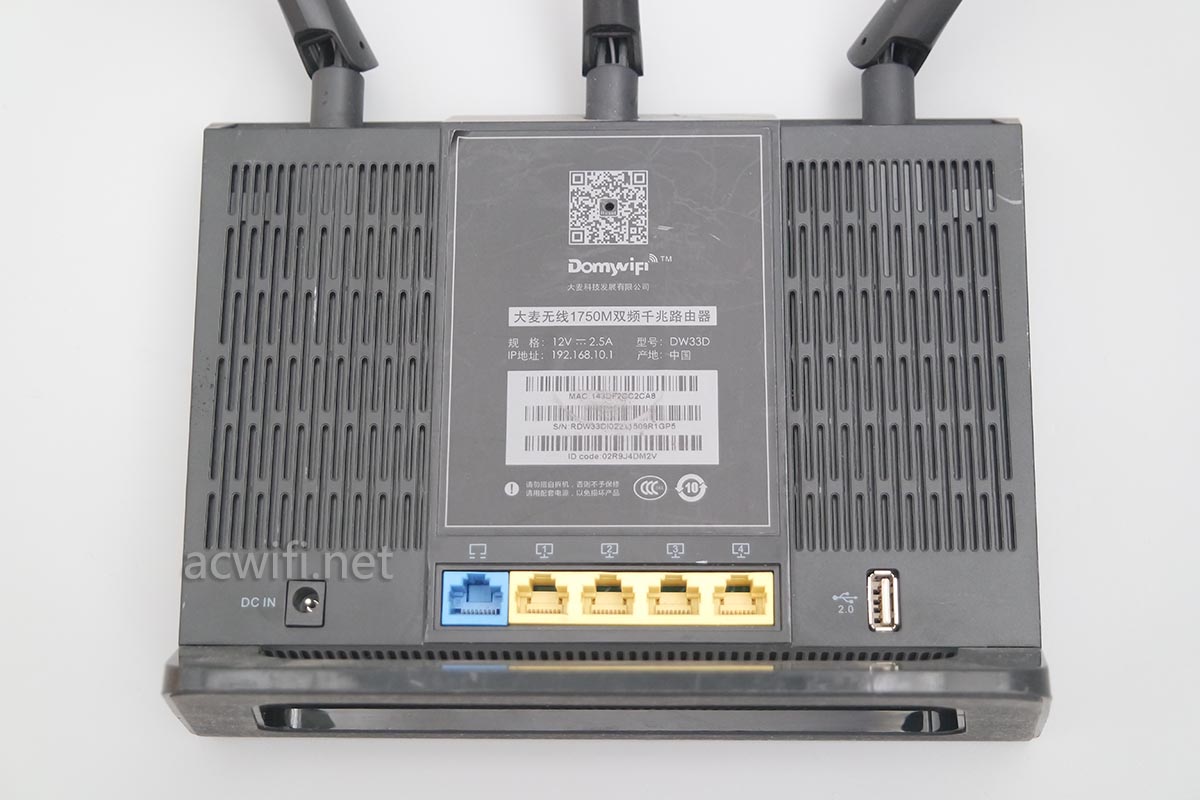

五个全千兆网口,还带一个USB2.0口。电源规格12V/2.5A,卖家发来的电源不是原配的。电源就不拍了。

大麦DW33D拆机

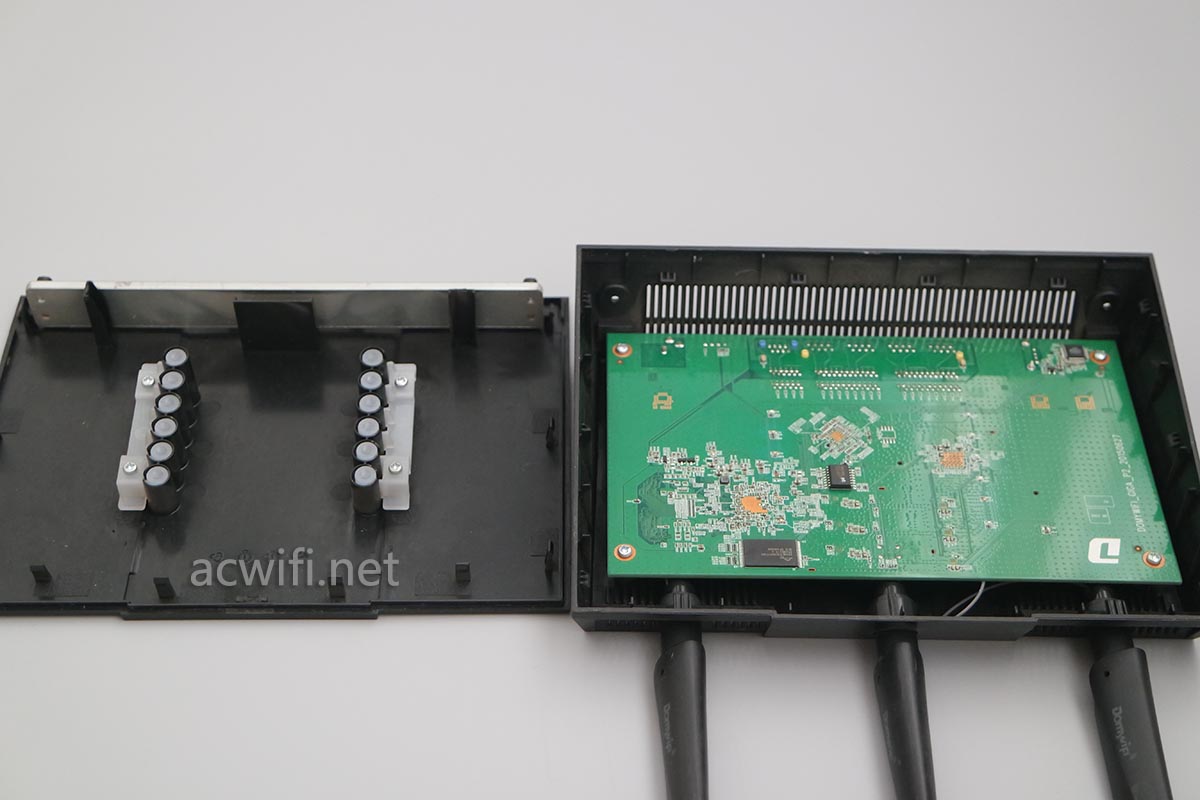

取下底座后开拆,下图左边可以看见有一长条金属,是铁块,配重用的,可以把重心降低,这样立起来的身子才放得稳些。

大麦DW33D拆机

可以看见一堆高通芯片,2.4G和5G均有外围的三路独方功放。

大麦DW33D拆机

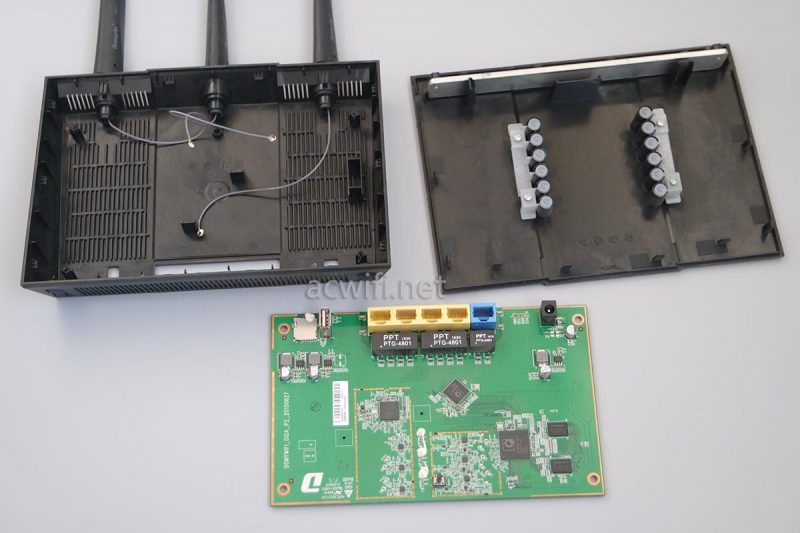

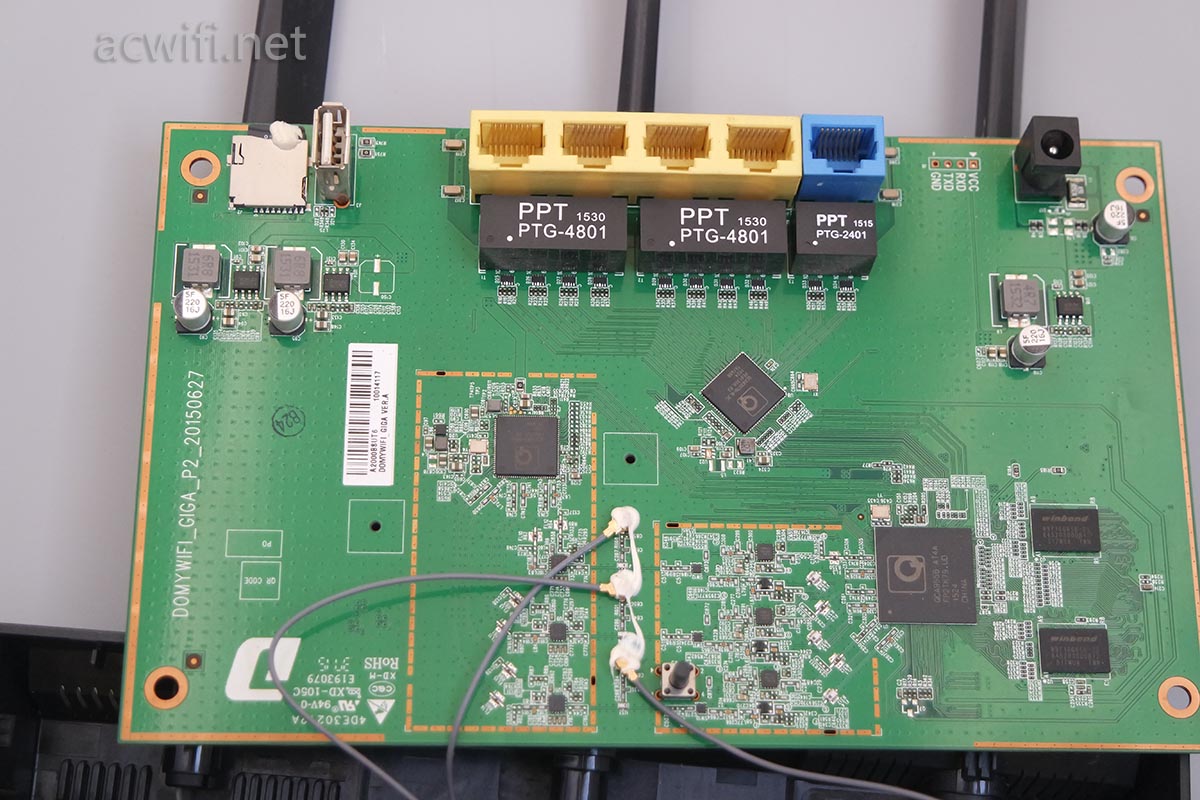

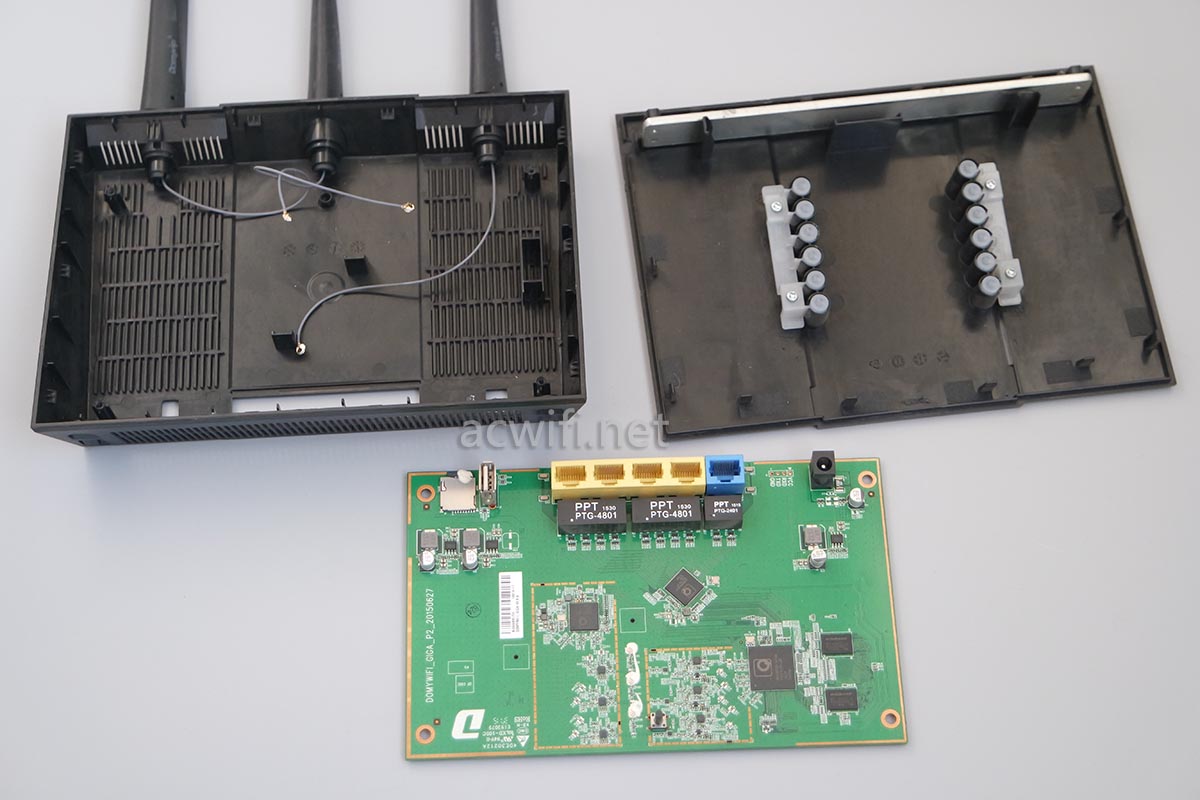

把主板取出来了。

大麦DW33D拆机

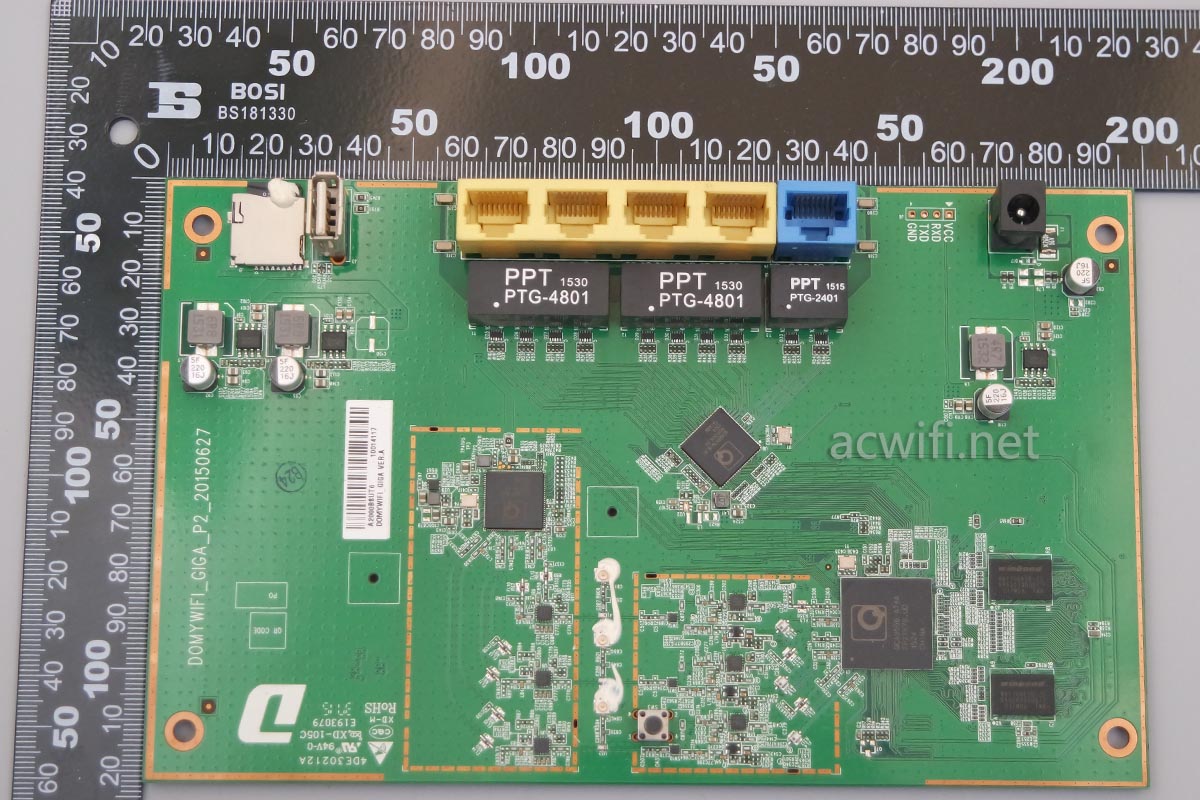

下图是主板的尺寸:

大麦DW33D拆机

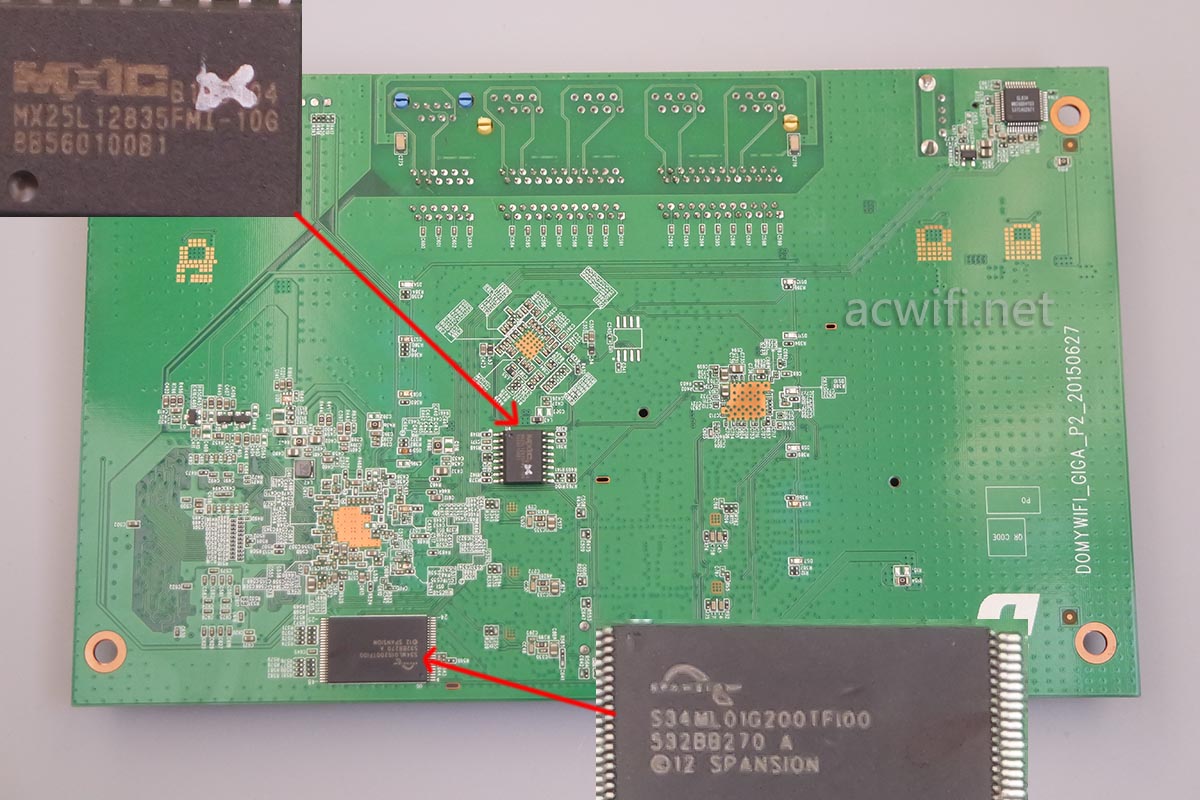

主板背面有2颗闪存芯片,nand闪存型号S34ML01G200TF100,容量128MB。别一颗闪存型号是MX25L12835FMI-10G ,容量16MB。

大麦DW33D拆机

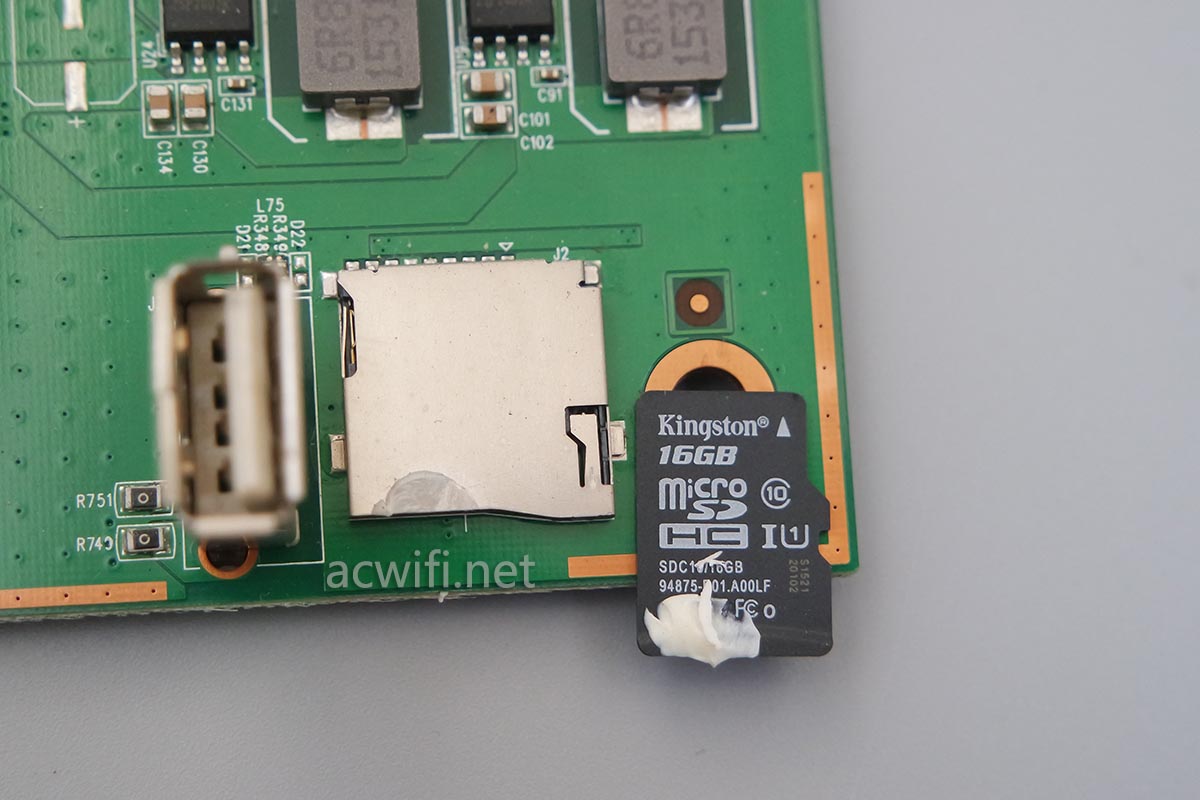

还有TF卡一张,容量16GB,这张TF卡从机身上是没有出口,拆机才可以取出来。不知有何用,安装插件用的?

大麦DW33D拆机

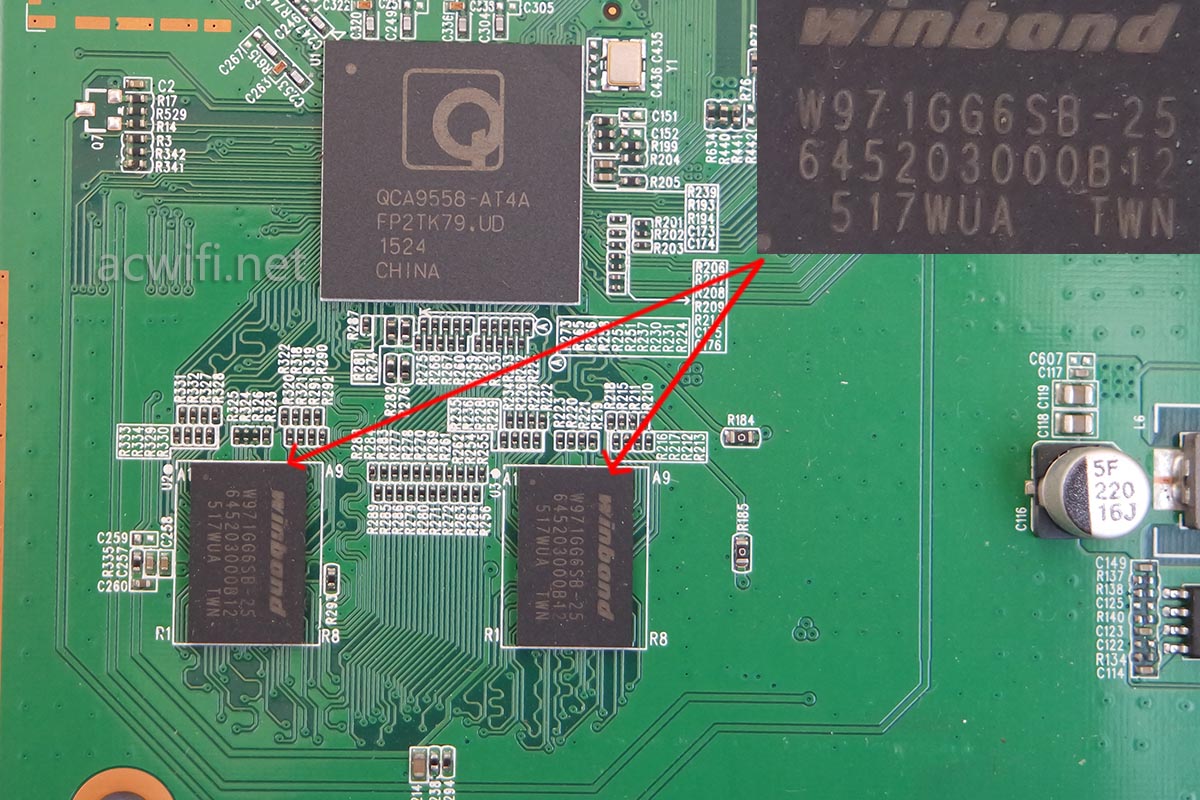

CPU是QCA9558,集成2.4G,支持3x3mimo,64-QAM,最高速率450Mbps。有两颗内存芯片,型号是W971GG6SB-25,两颗容量128MB组成256MB。

大麦DW33D拆机

QCA9558主要特征

采用MIPS 74Kc内核,主频可达720MHz
支持DDR1/DDR2内存
支持SPI NOR Flash
具有一个SGMII接口
支持硬件NAT与ACL
具有PCI-e接口
具有I2S/S-PDIF接口
内部集成射频前端

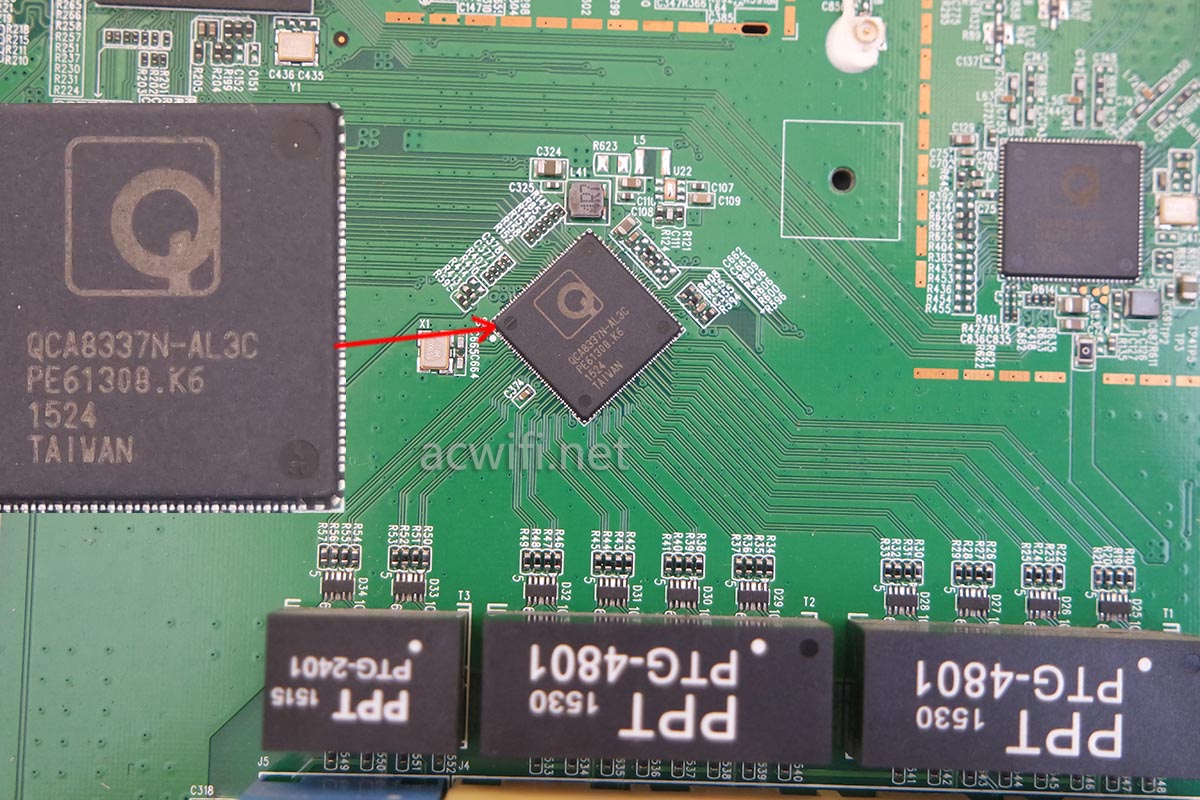

因为CPU没集成千兆交换,所以需要有独立的千兆交换机芯片,型号是QCA8337。

大麦DW33D拆机

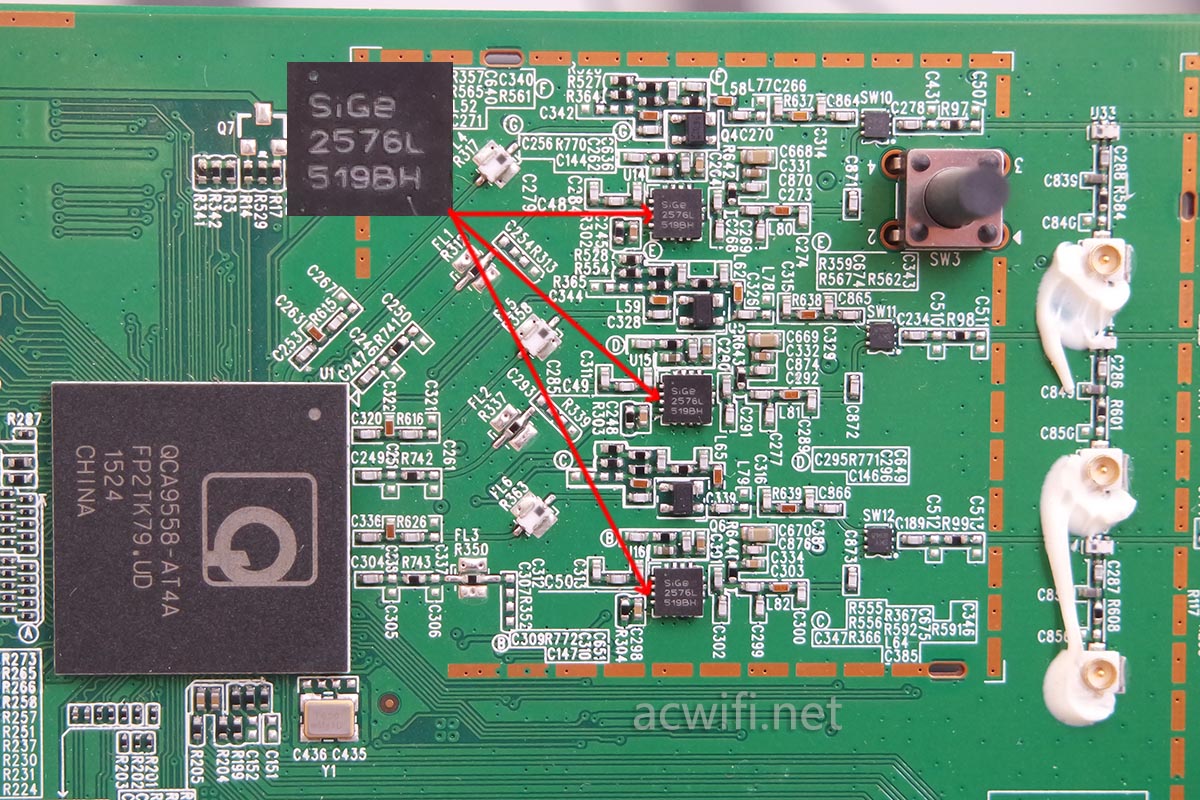

现在来看2.4G射频电路,功放芯片上丝印着SiGe2576L,型号是SE2576L。
SE2576L: 2.4 GHz High Power Wireless LAN Power Amplifier Preliminary

大麦DW33D拆机

它的参数如下:

Features
Dual Mode IEEE802.11b, IEEE802.11g,
IEEE802.11n
26 dBm, EVM = 3%, 802.11g, OFDM 54 Mbps
29 dBm, 802.11b mask compliant
Integrated PA, Input Match, 2.8V reference
voltage generator
Integrated Temperature Compensated, Positive
Slope Power Detector
Pb-free, RoHS compliant and Halogen-free
3 mm x 3 mm x 0.9 mm, MSL 3

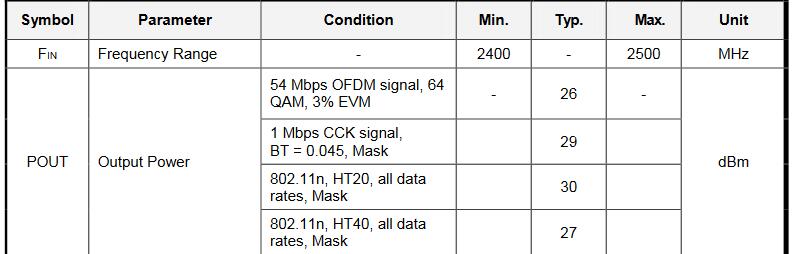

上述内容并没有802.11N和40MHz时的功率放大参数,下表中有,居然27dBm=500mW,那么大的功率??

SE2576L PA

2.4G好像没有LNA。

接着看5G射频电路,5G无线芯片型号是QCA9880,它支持3x3mimo,在256-QAM和80MHz频宽下最高速率1.3Gbps。

大麦DW33D拆机

QCA9880主要特征

支持5GHz频段动态频率选择
支持3*3 MIMO
支持CDD,LDPC,MRC及STBC
智能分集天线
单端射频信号
IEEE 802.11ac 80MHz频宽下,最高速率可达1.3Gbps
2.4GHz频段下,支持20/40MHz模拟频宽
5GHz频段下,支持20/40/80MHz模拟频宽
片上OTP存储
支持WEP,TKIP,AES,WAPI硬件加密
支持PCI-e 1.1 接口

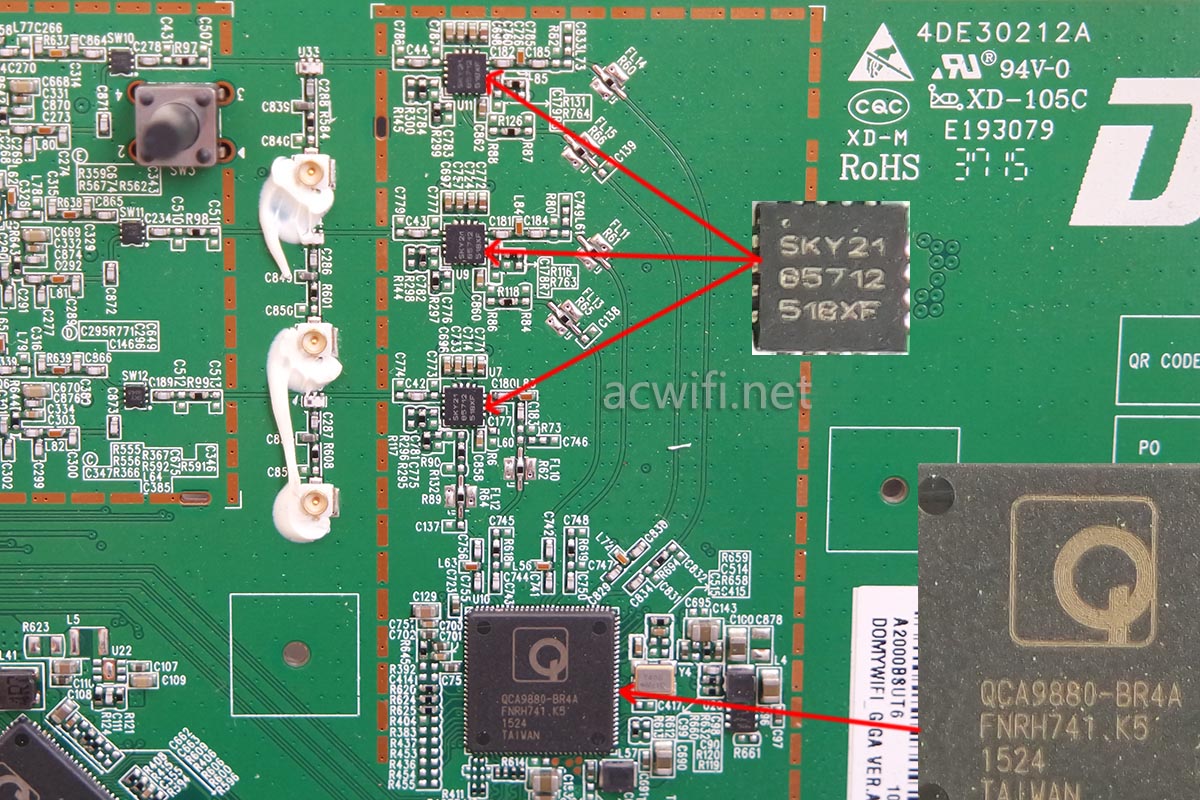

外置了三路独立功放,芯片上丝印着SKY21 85712,型号是SKY85712-21。它的参数如下:

Integrated high-performance 5 GHz PA, LNA with bypass, and
T/R switch
Fully-matched input and output
Integrated power detector and directional coupler
Transmit gain: 27 dB
Receive gain: 12 dB
Output power: +19 dBm @ 1.8% EVM, HT80, MCS9, 5 V/4.2 V
Output power: +20 dBm @ 3% EVM, HT40, MCS7, 5 V/4.2 V
Small QFN (16-pin, 3 x 3 mm) package
(MSL3, 260 C per JEDEC J-STD-020)

SKY85712-21是一颗FEM芯片,集成PA、LNA和收发切换开关。在80MHz频宽和256-QAM下,最大输出功率+19dBm=80mW,不强,很一般,事实是5G信号较弱,在远处速度也很低。

2.4G和5G都没有看见有特别的供电设计,是不需要吗?

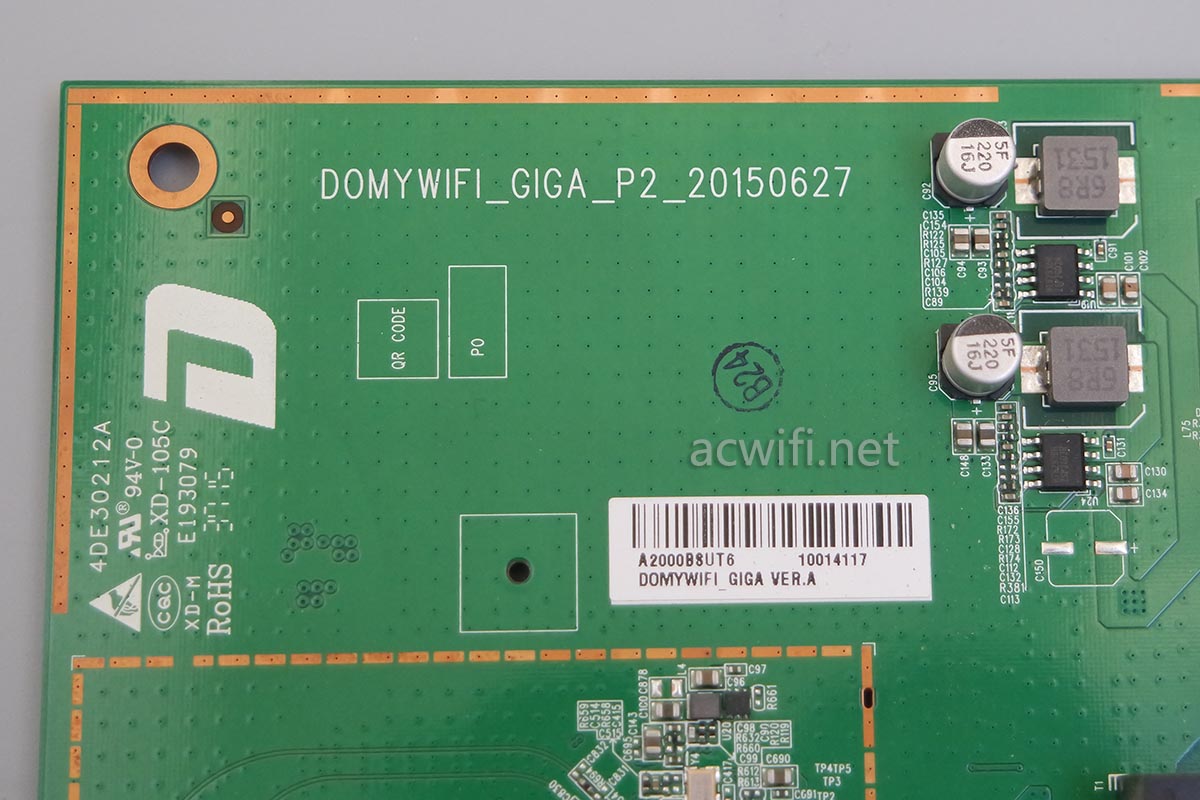

最后看主板上的印刷型号,DOMYWIFI_GIGA_P2_20150627。不知这个GIGA版本容易刷第三方固件不。

大麦DW33D拆机

5G比较一般,没必要考虑它,只是相对地便宜,但是是二手货呀。能刷第三方固件,有可玩性,但可玩性没有MT7621AT这些高。属于老产品了,适合那些对高通芯片有所喜爱的朋友,别的话,不要考虑了吧,CPU性能很一般,刷第三方固件后,2.4G可能会有好些的表现。虽然说TPLINK有旧款WDR7500或7800这些跟这个大麦DW33D差不多的芯片配置,但这款内存256MB,会比TPLINK的明显大。
