华为路由器A2拆机,型号WS5800

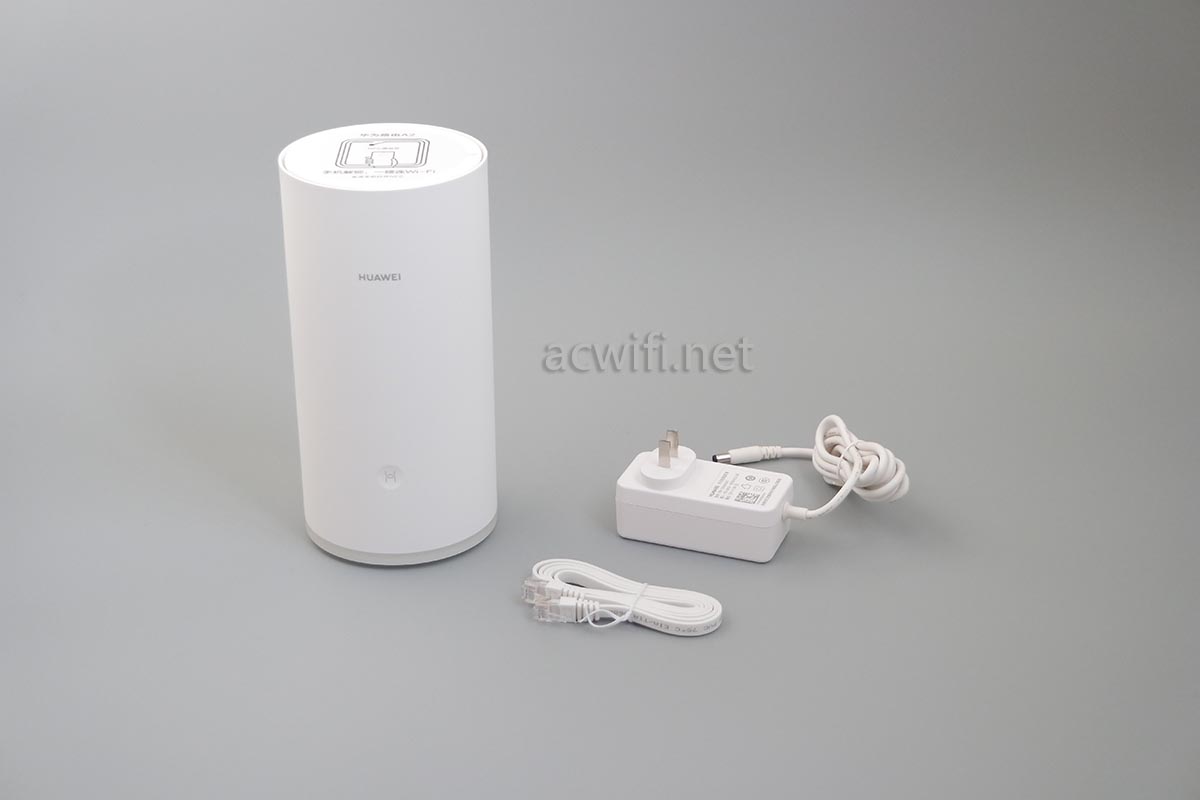

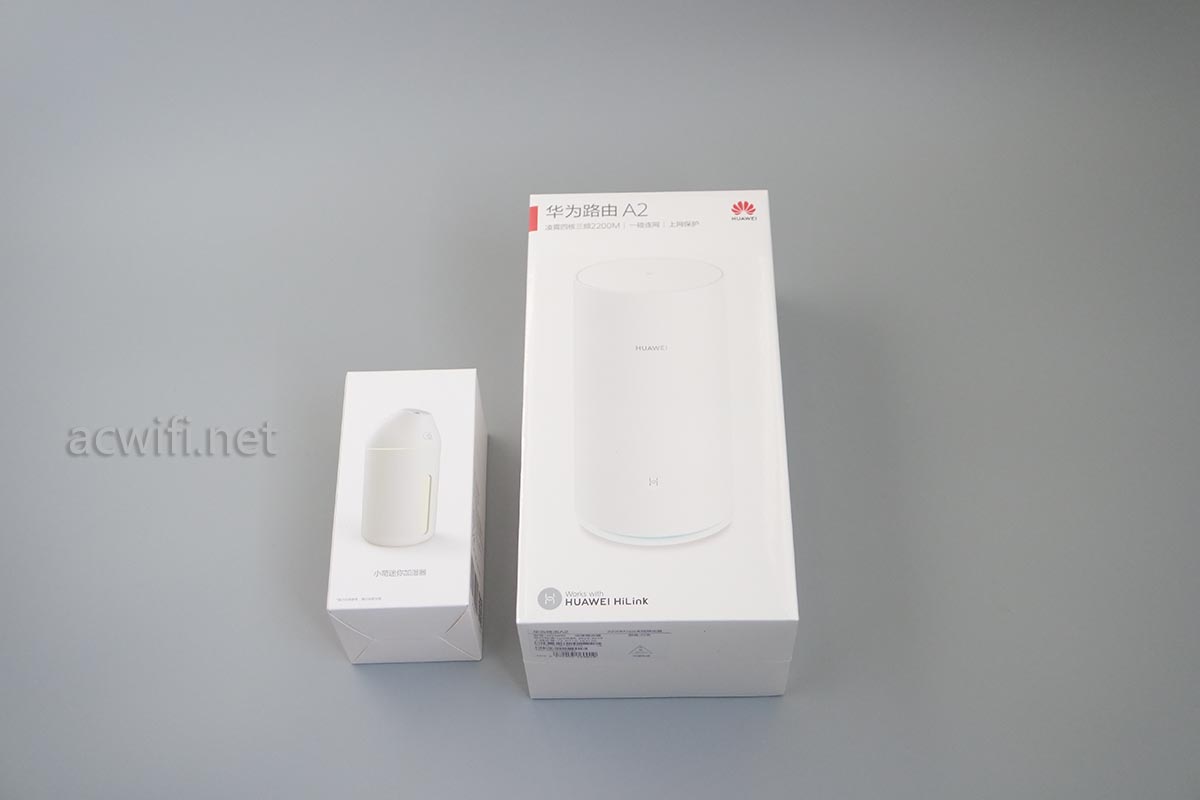

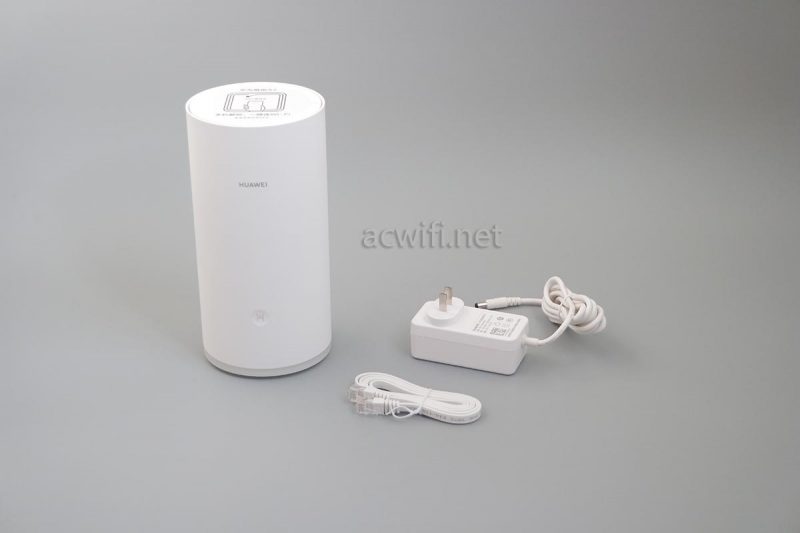

华为路由器A2,预售时有赠品,是一台加湿器,很小巧的加湿器,不知价值几何!刚好适合干燥的冬天使用。华为A2是一款三频无线路由器,一个2.4G,两个5G。外观就像一台AI音箱。比较适合放在客厅里使用。个人认为比荣耀猎人路由器好看多了!整个圆柱形的机身,高21cm。配件里包含了一根扁平的网线。

荣耀猎人路由拆机文章在这里:荣耀猎人路由器拆机,弄坏了一点

华为路由器A2拆机

华为路由器A2拆机

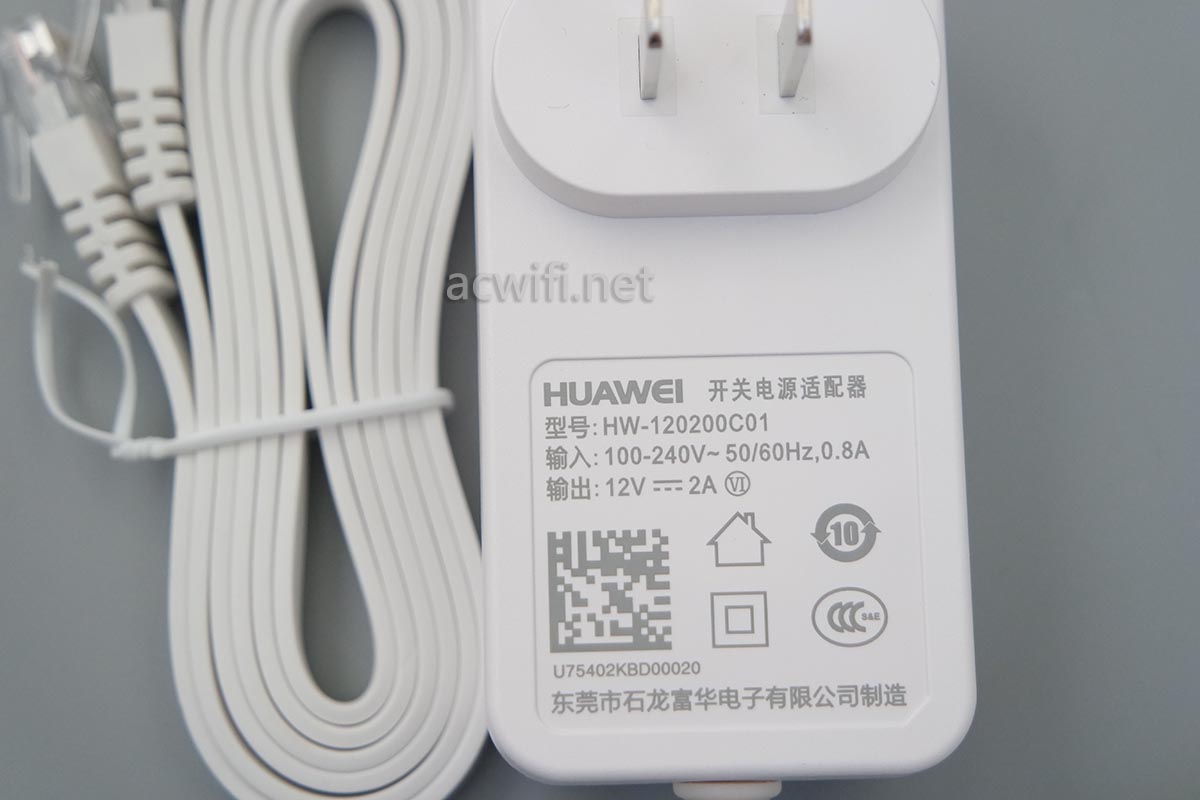

电源是12V/2A,电源跟荣耀猎人路由器一样,只是颜色不同。

华为路由器A2拆机

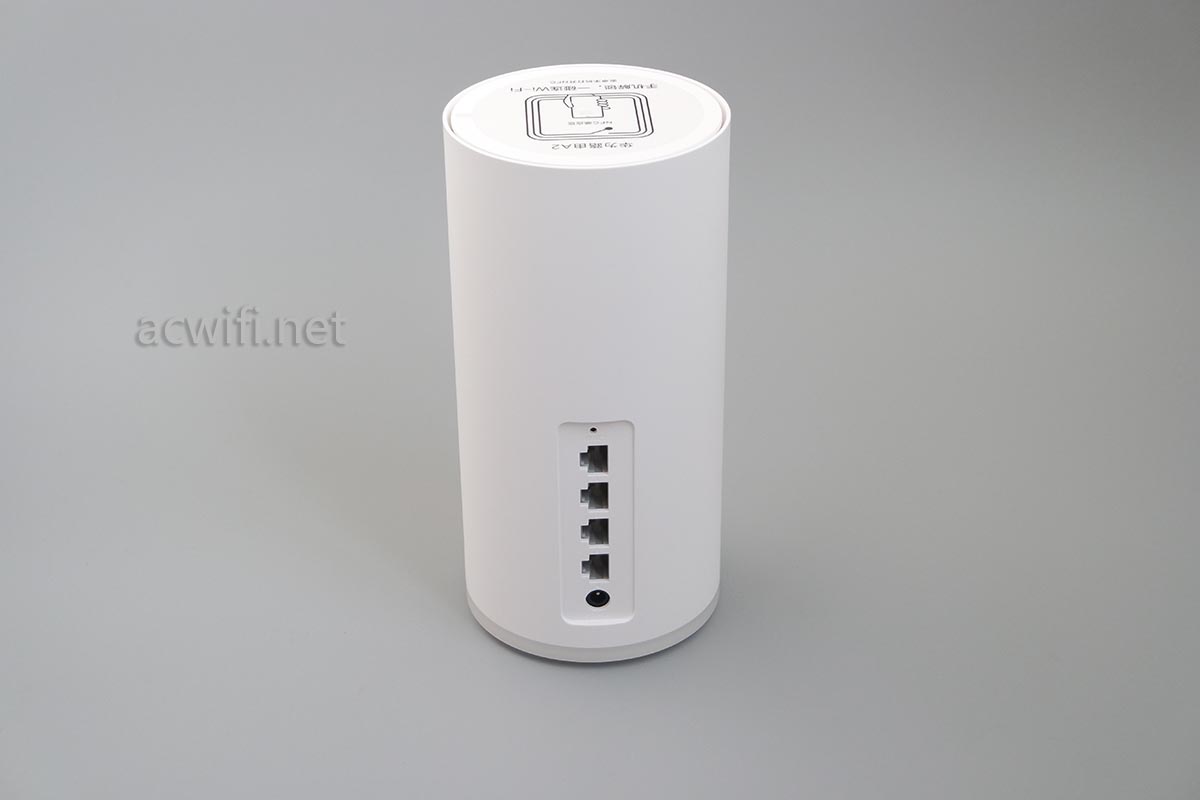

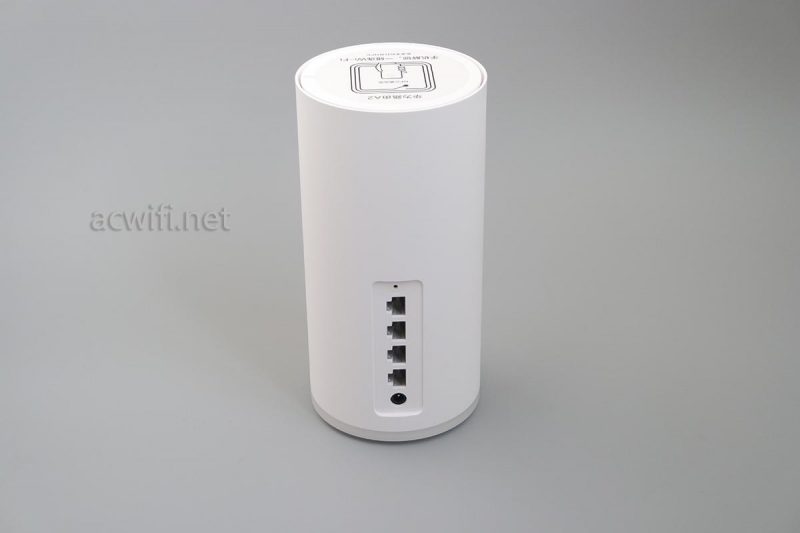

机身后面有四个网口,支持盲插。没有USB口。机身顶部有NFC天线,手机放在上面可以不用输密码就能连接WIFI,实测只能连2.4GWIFI,我把2.4G和5G名称分开了,也没见有5G。如果想连5G,请用三频合一,即2.4G和5G设置同一个名称和密码。鸡肋的功能,你好歹让用户自己来选择连接2.4G还是5G呀。

华为路由器A2拆机

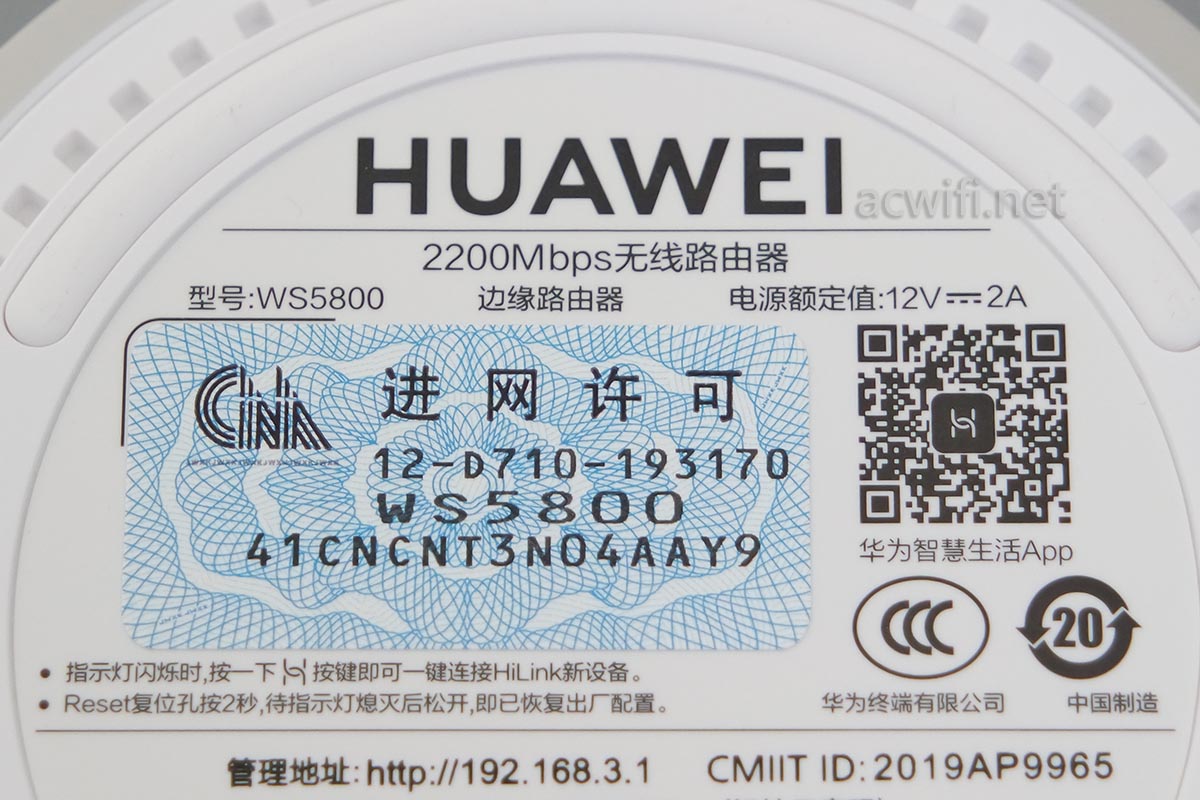

底部的标签,显示型号是WS5800

华为A2路由器拆机

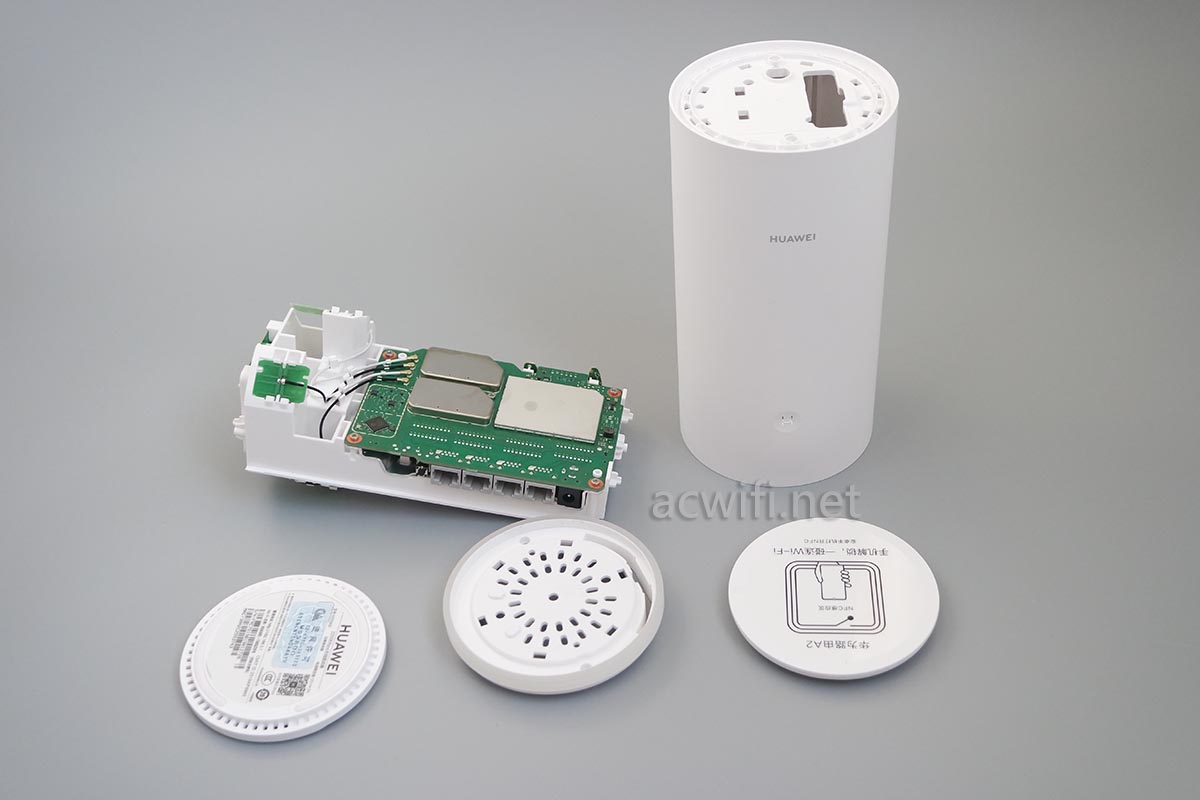

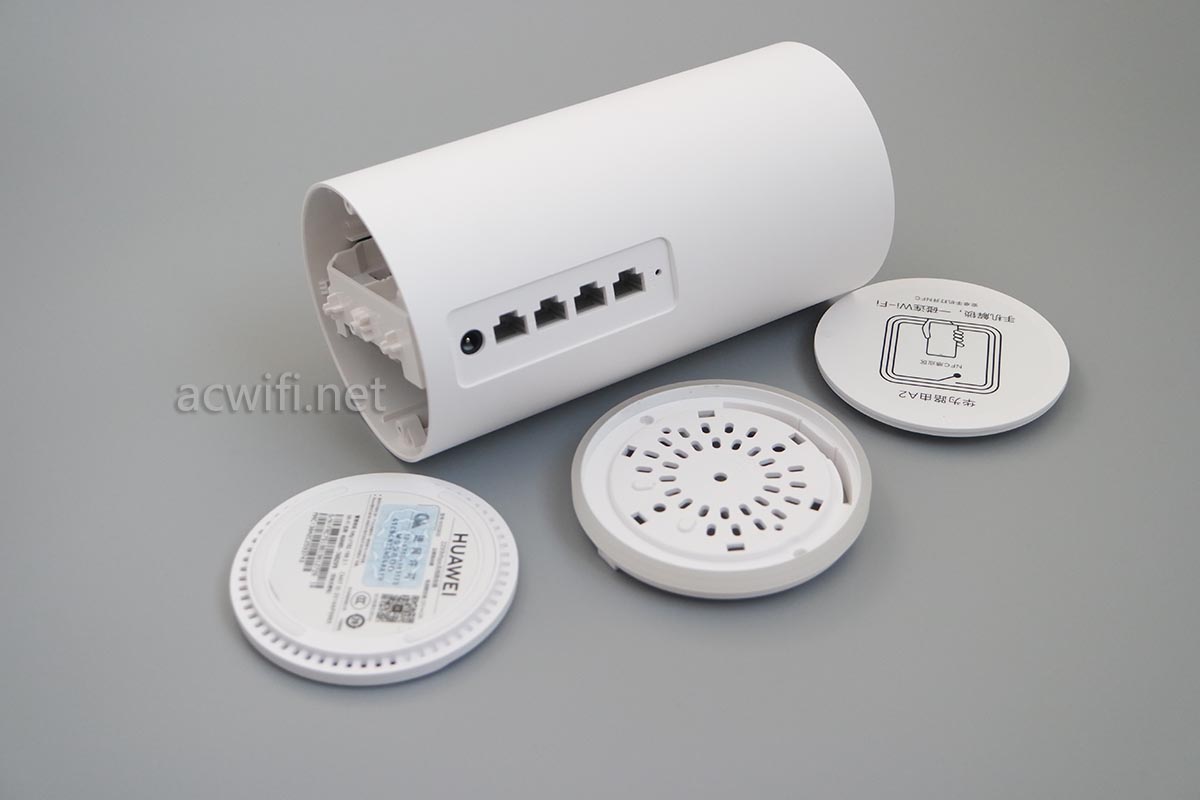

要开拆了,顶部的圆盘直接撬开,底部的标签撕开,中间有一颗丝,用力撬开后还有一个底座,有两颗螺丝,都取出,一共有三个圆盘。

华为路由器A2拆机

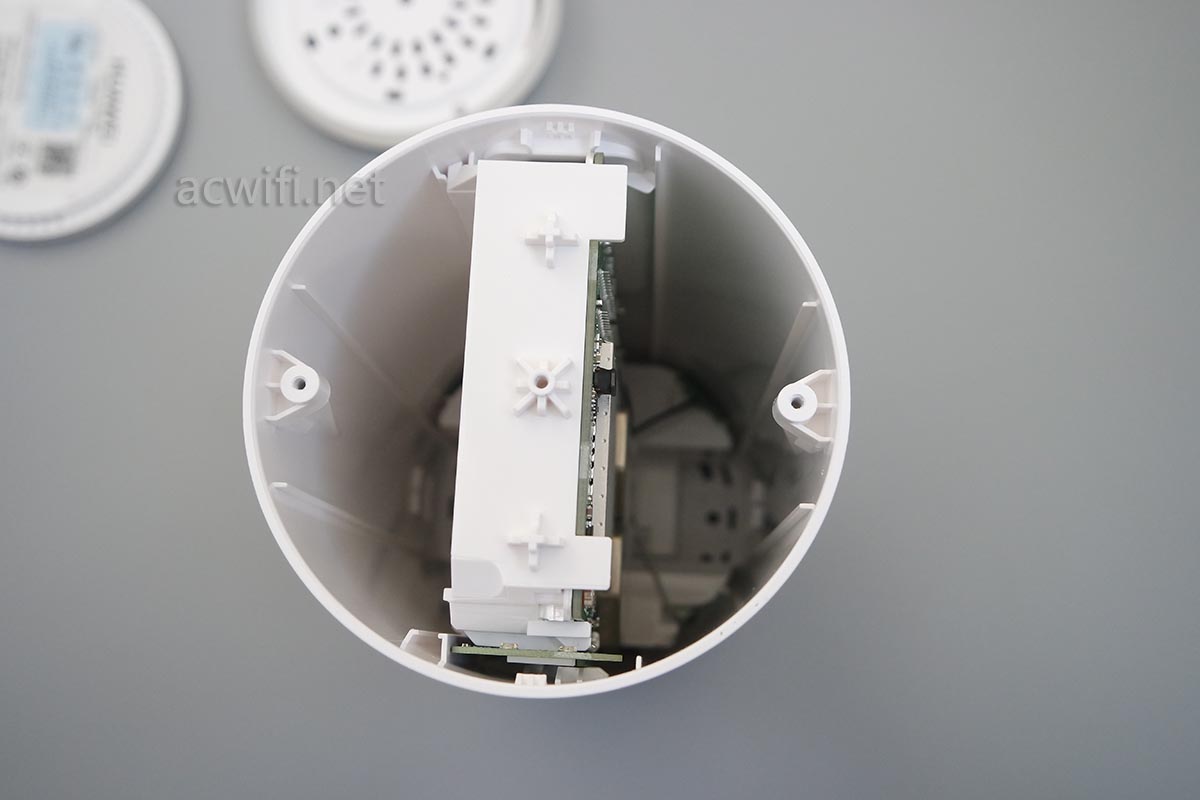

从底部看进去是这样的:

华为路由器A2拆机

主板就是通过两侧的卡槽塞进去,轻松地把主板抽出来,可以看见主板了。感觉这样的设计是借鉴VELOP三频版的。

华为路由器A2拆机

主板和PCB天线被安装在中间的塑料套件上,构成了主体。有四根天线馈线,天线设计跟荣耀猎人路由器一模一样,包括PCB天线也一样。其中两根是连接双频天线,另外两根是连接单独的5G天线。所以三频要四根。

华为路由器A2拆机

天线部分:

华为路由器A2拆机

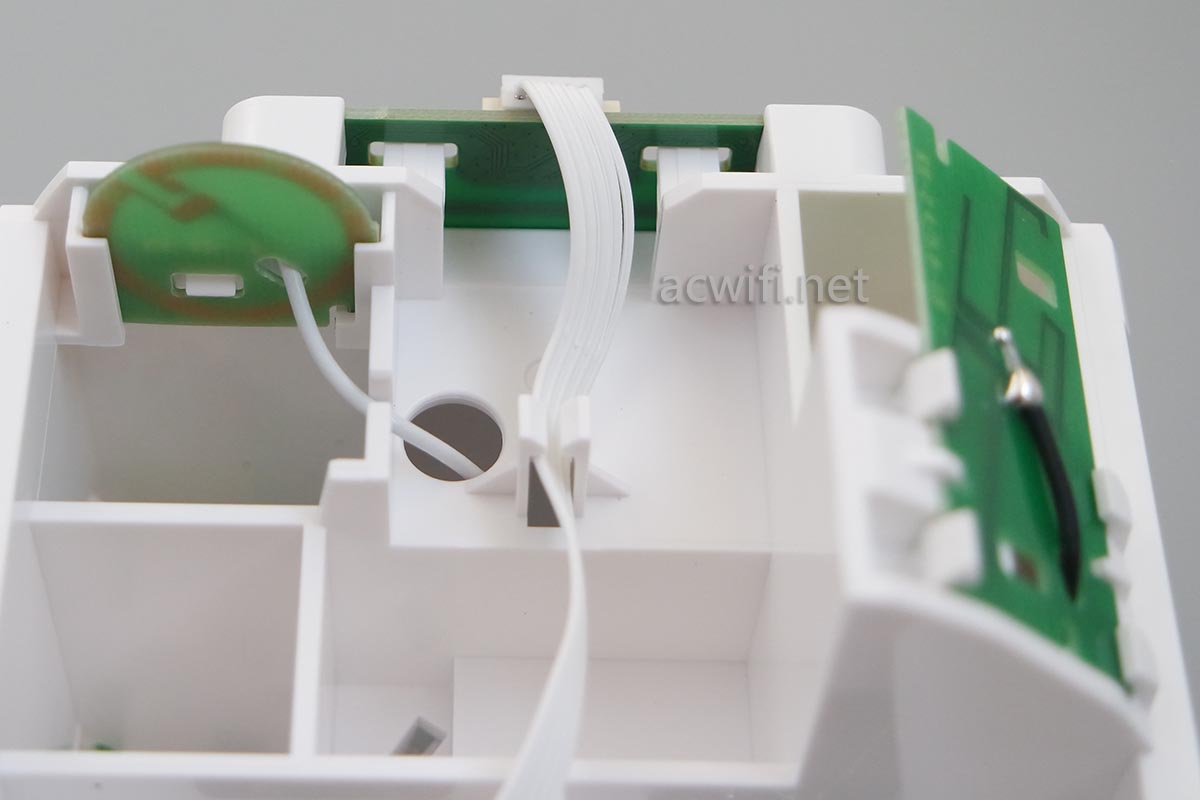

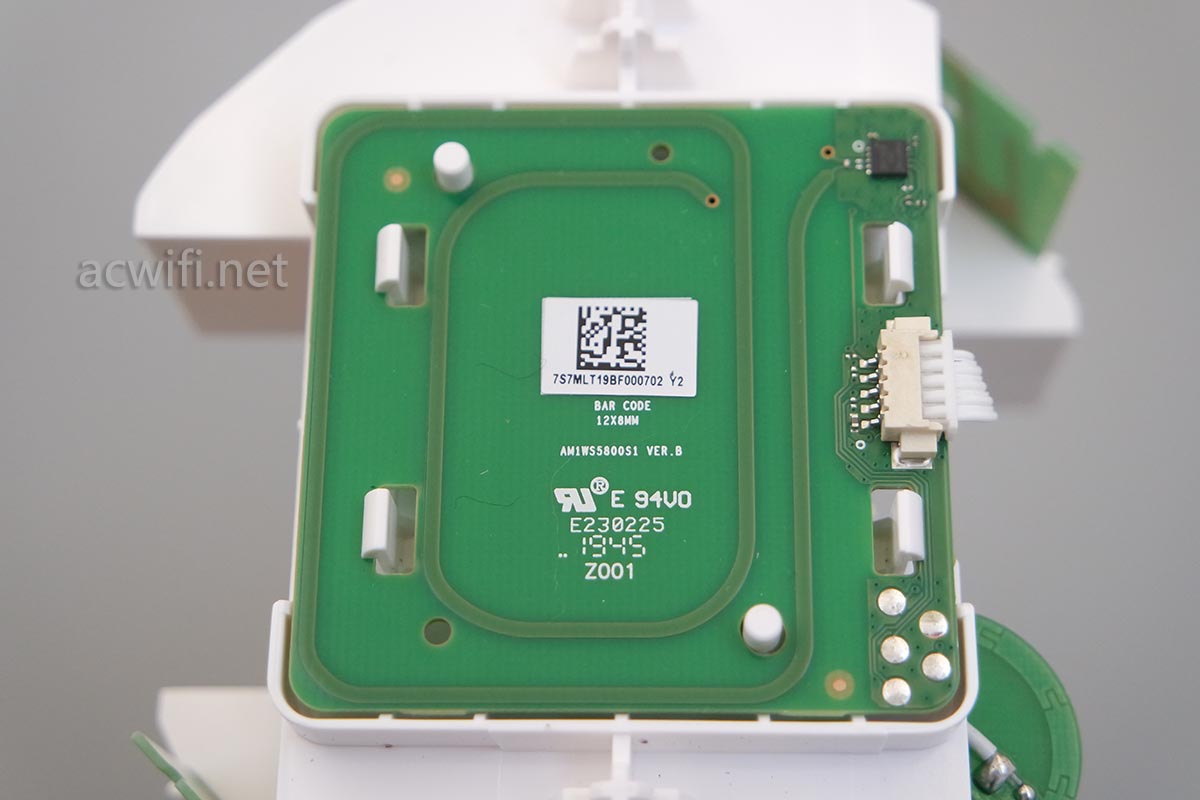

还有最顶部的NFC天线和NFC芯片:

华为路由器A2拆机

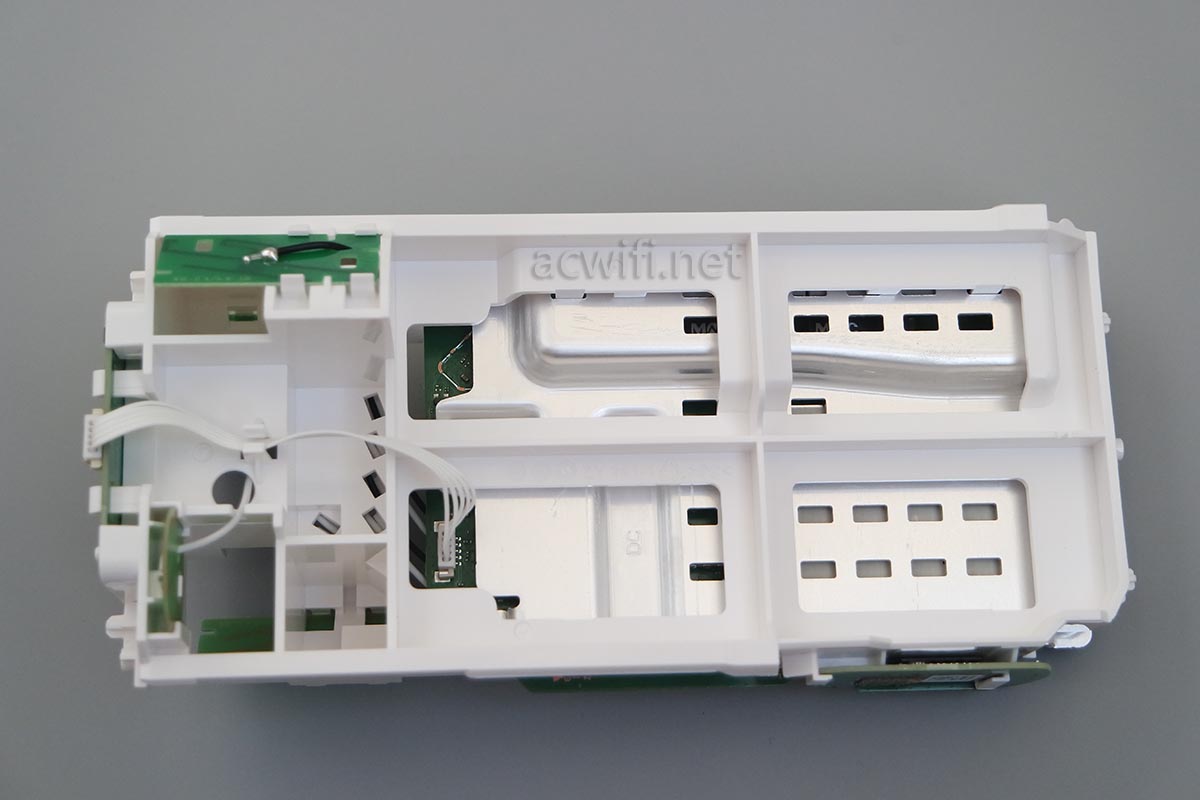

从另一面可以看出有一大片铝散热器:

华为路由器A2拆机

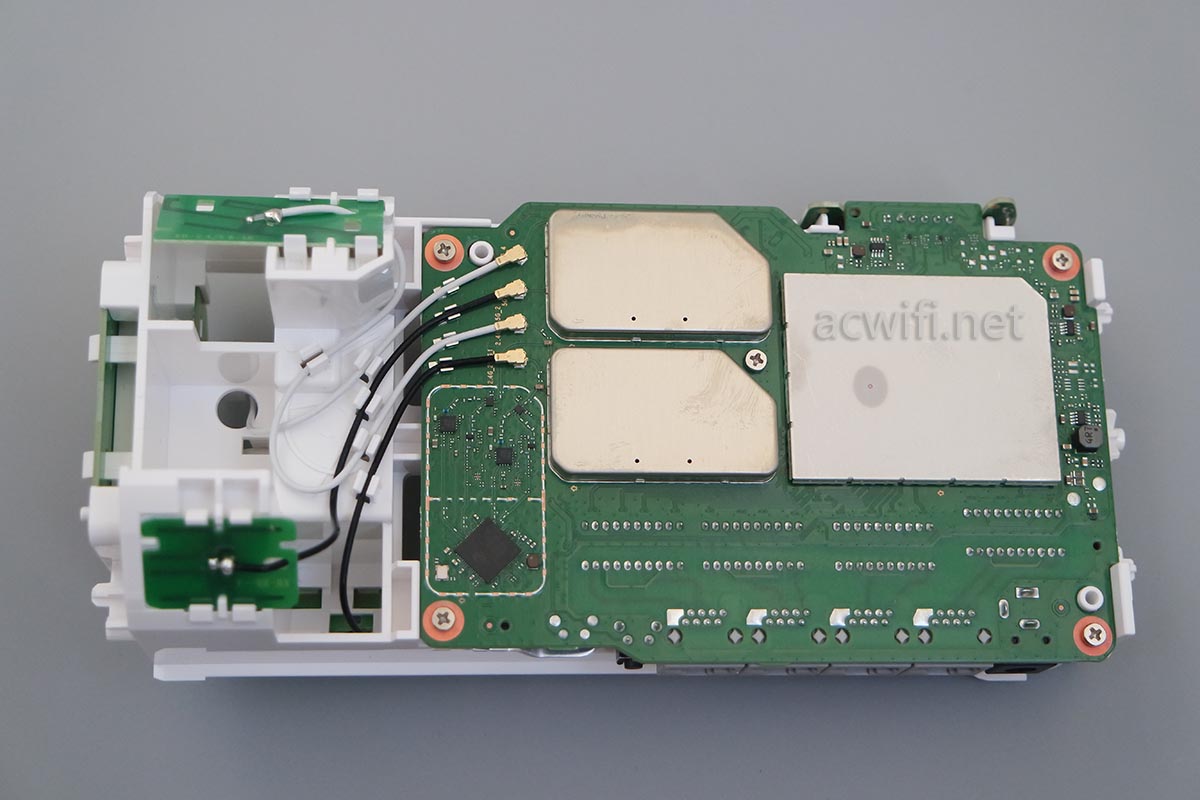

有一排线,是连接NFC电路板的,拨出后,把主板分离出来就是这样子:

华为路由器A2拆机

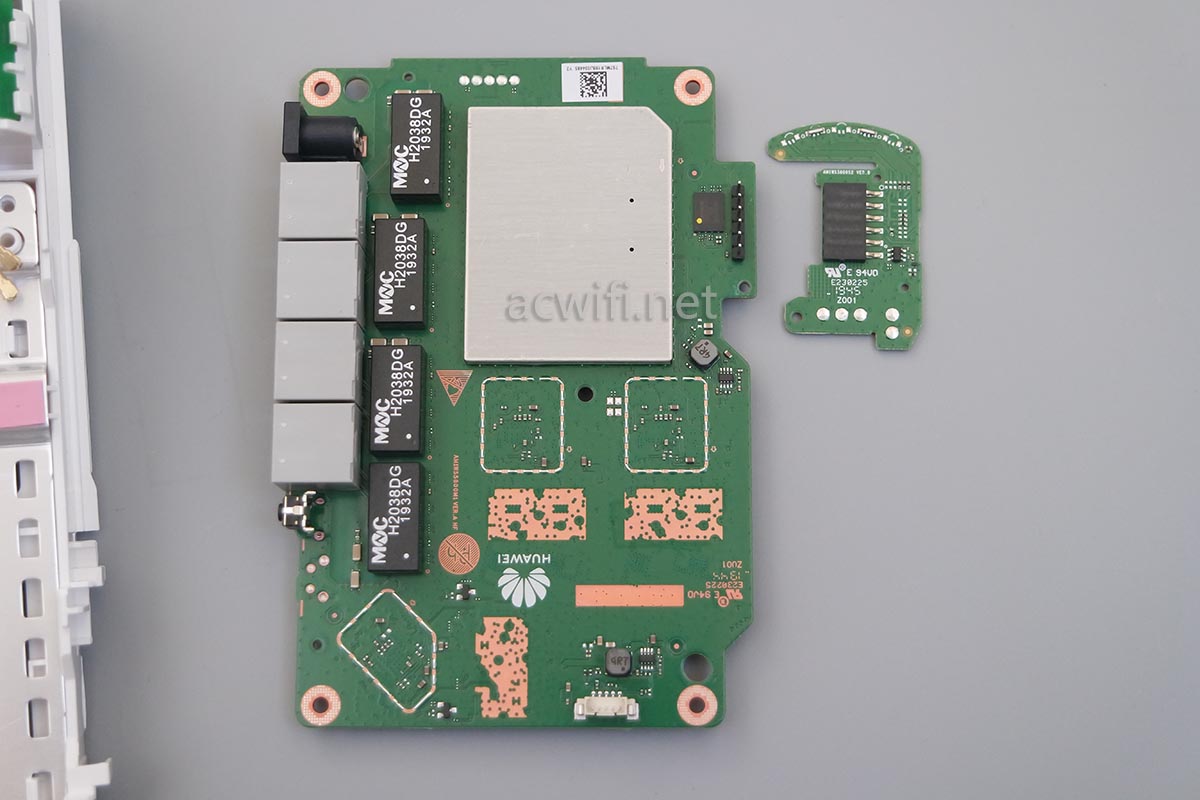

主板正面:

华为路由器A2拆机

放在旁边的小板应该是“H键”控制版,是一个触控键,可以是WPS开关也可以是HiLink键。

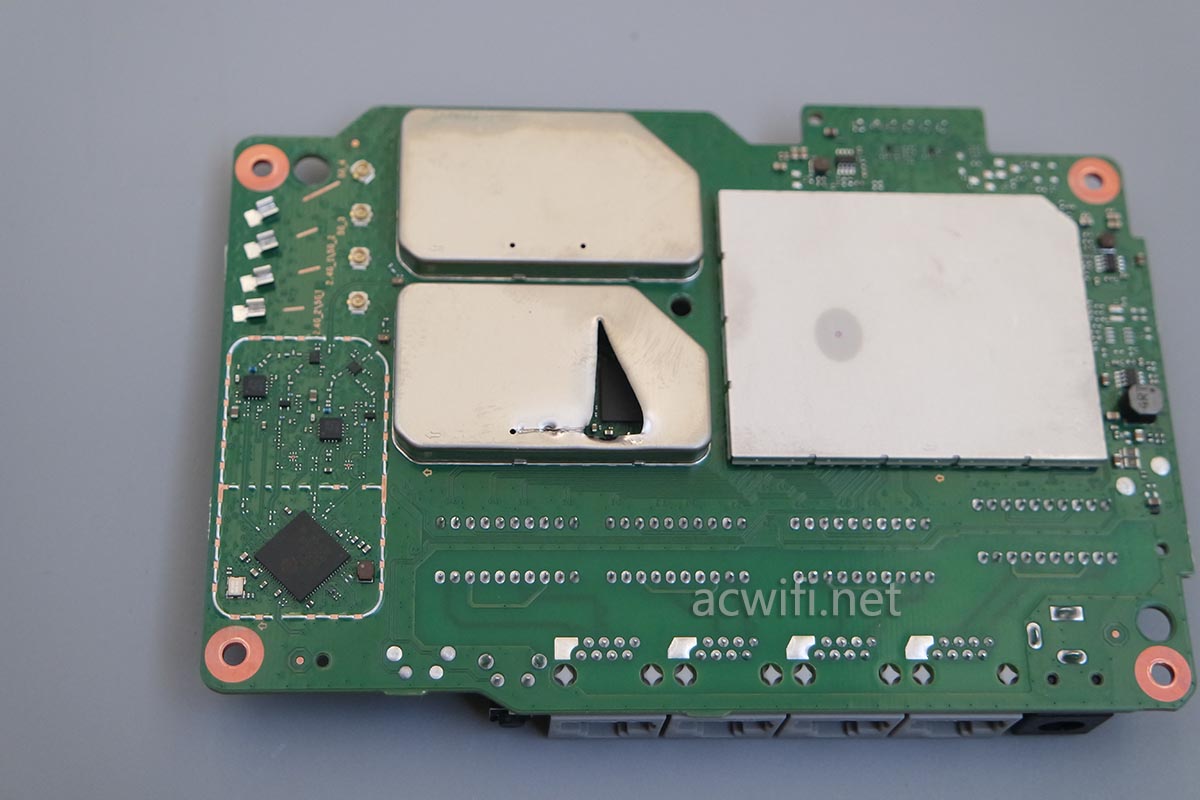

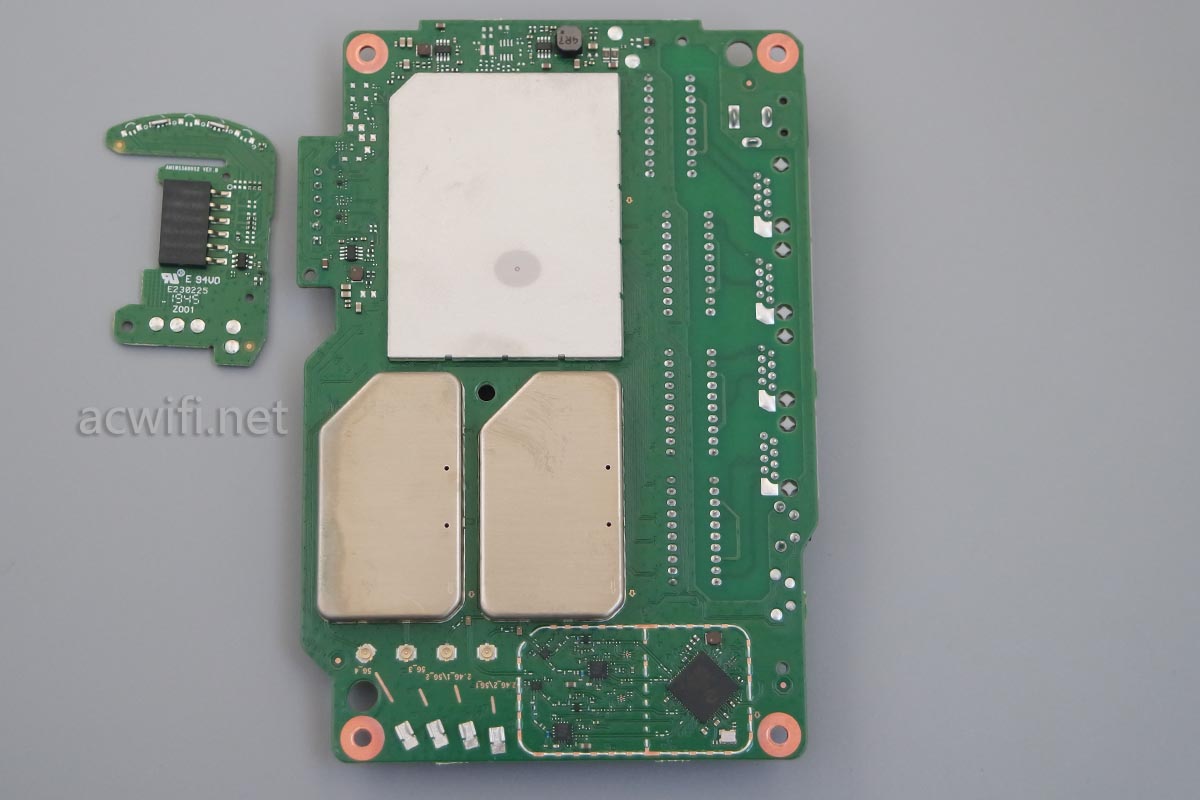

主板另一面,这一面有屏蔽罩,焊死的,估计是空的,是在CPU位置背面。就不拆这个罩子

华为路由器A2拆机

2.4G电路并没有像其它两个5G电路那样用上屏蔽罩。可惜无线芯片上方的屏蔽罩还是焊在主板上的,又要暴力撕开金属屏蔽罩了。其实我拆过荣耀猎人那款,就不必拆这个也知道里面是啥芯片了,但又想确认5G FEM(射频前端)芯片是否一样。

华为路由器A2拆机

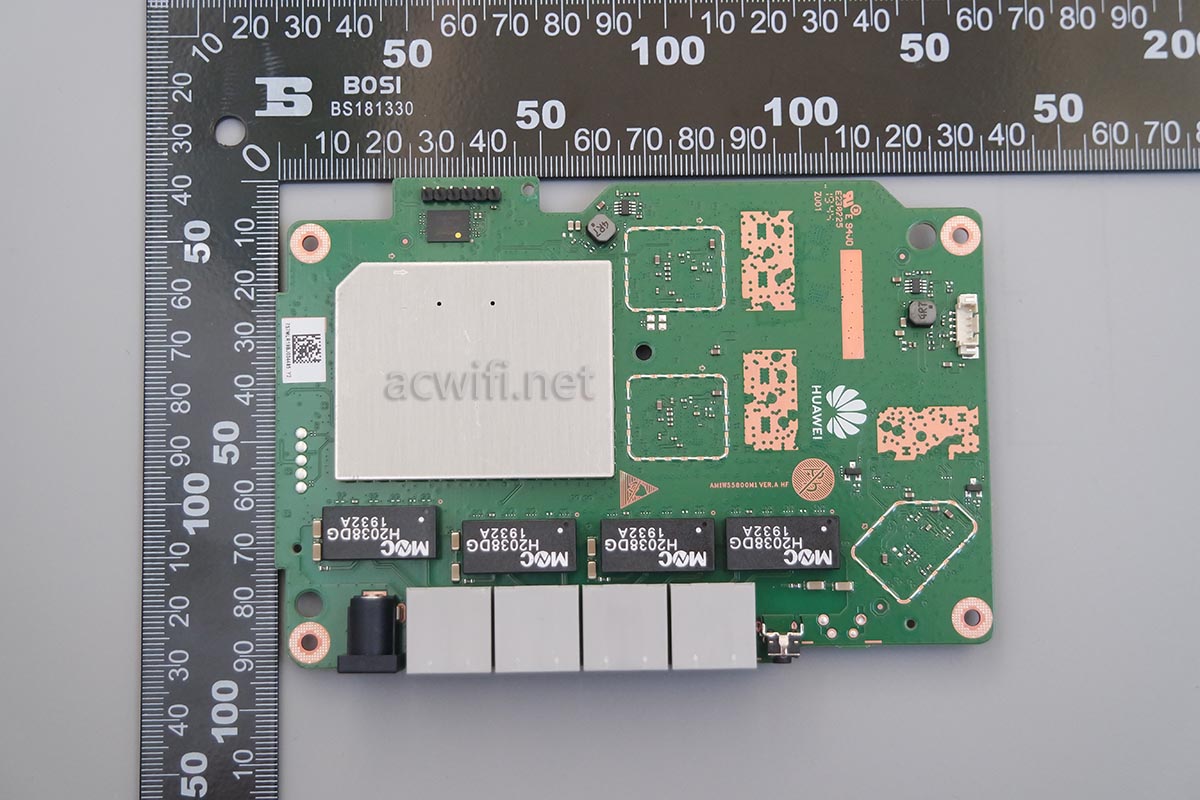

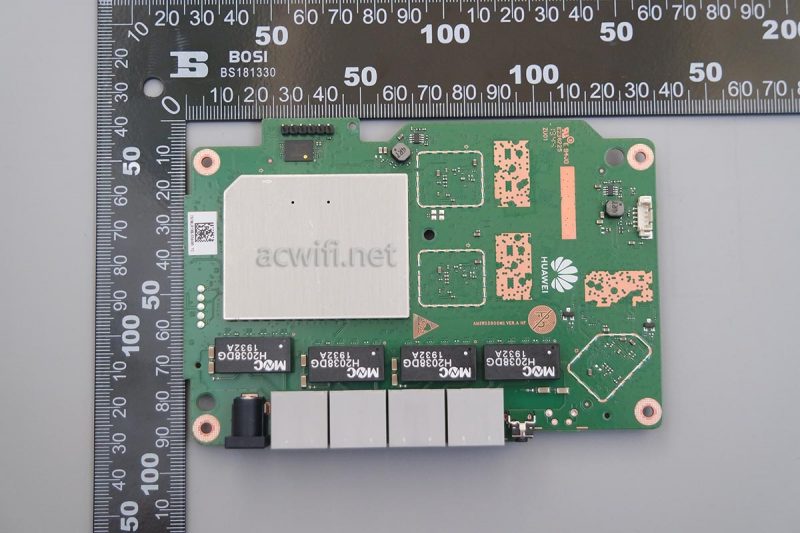

主板尺寸如下图:

荣耀猎人路由器拆机

先划开一道口子,再用力一点点撕开:

荣耀猎人路由器拆机

我知道这是最愚蠢的办法,但实在用不会热风枪,怕太热会对里面的无线芯片产生副作用。这样的结果我只是失去了屏蔽罩而已。

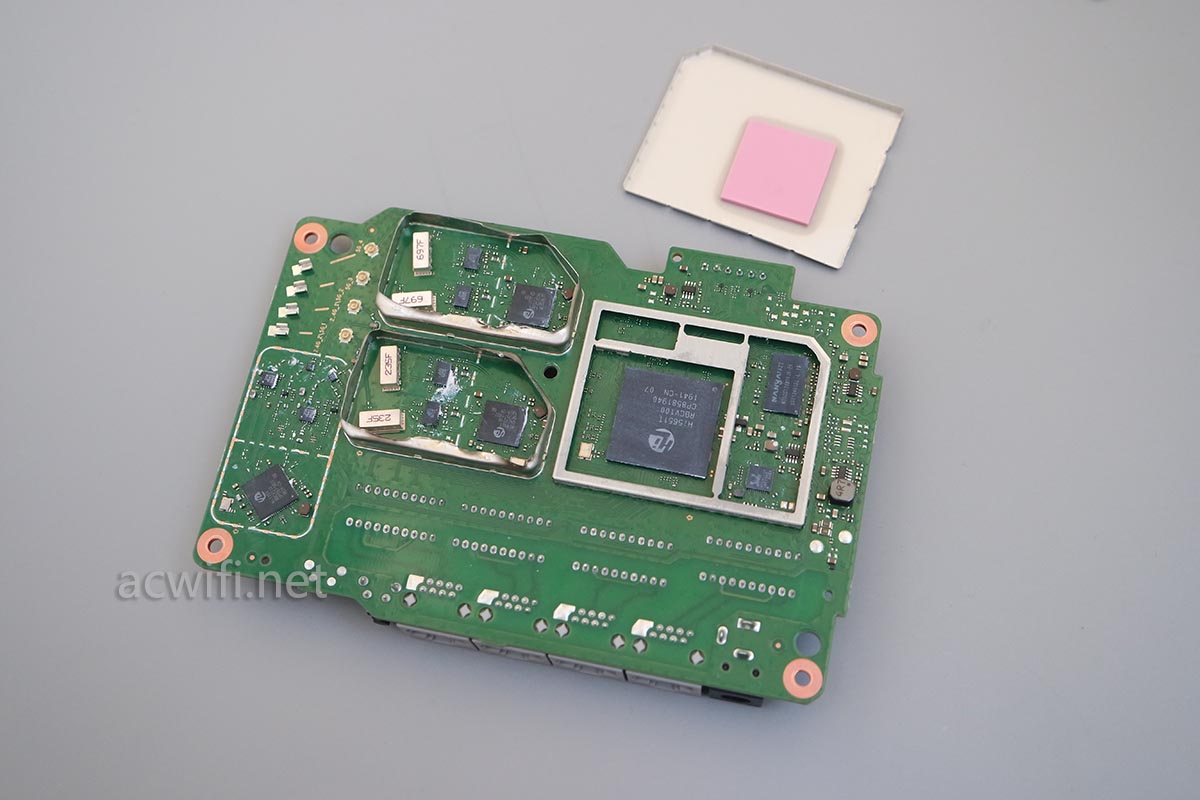

一番折腾之后,主板变成了这样子:

荣耀猎人路由器拆机

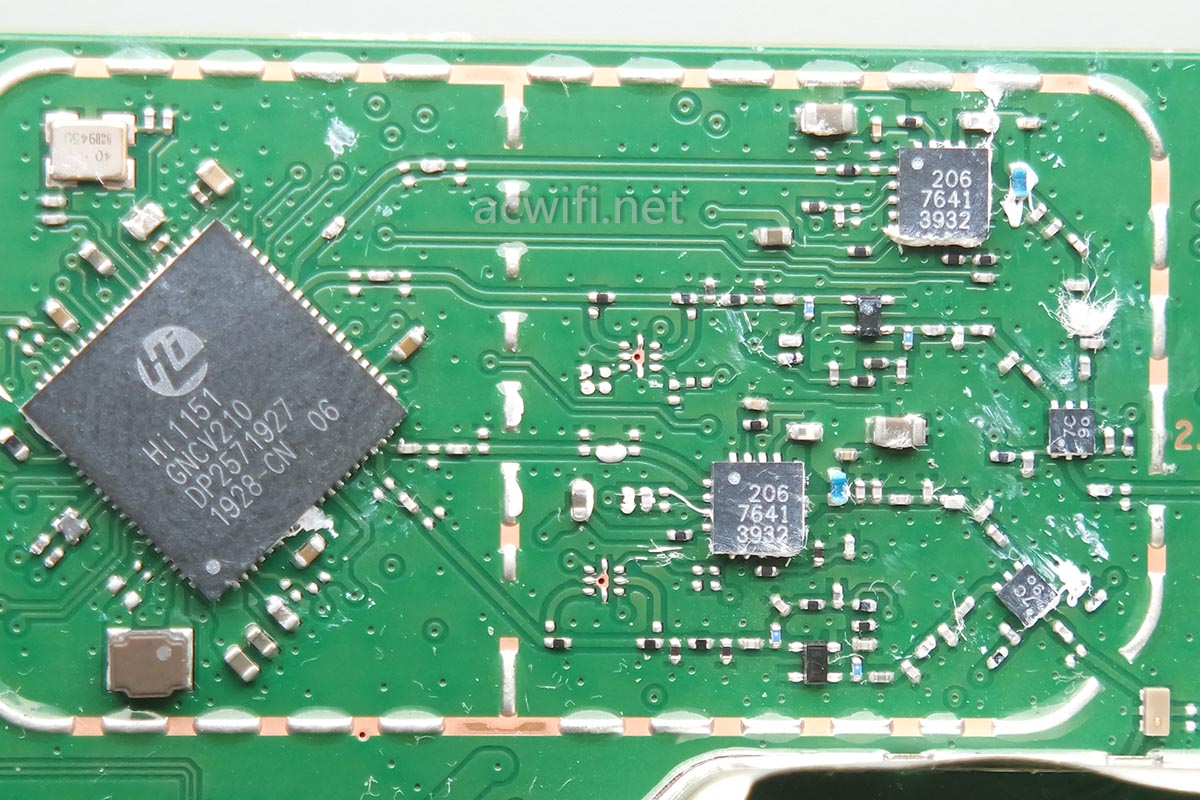

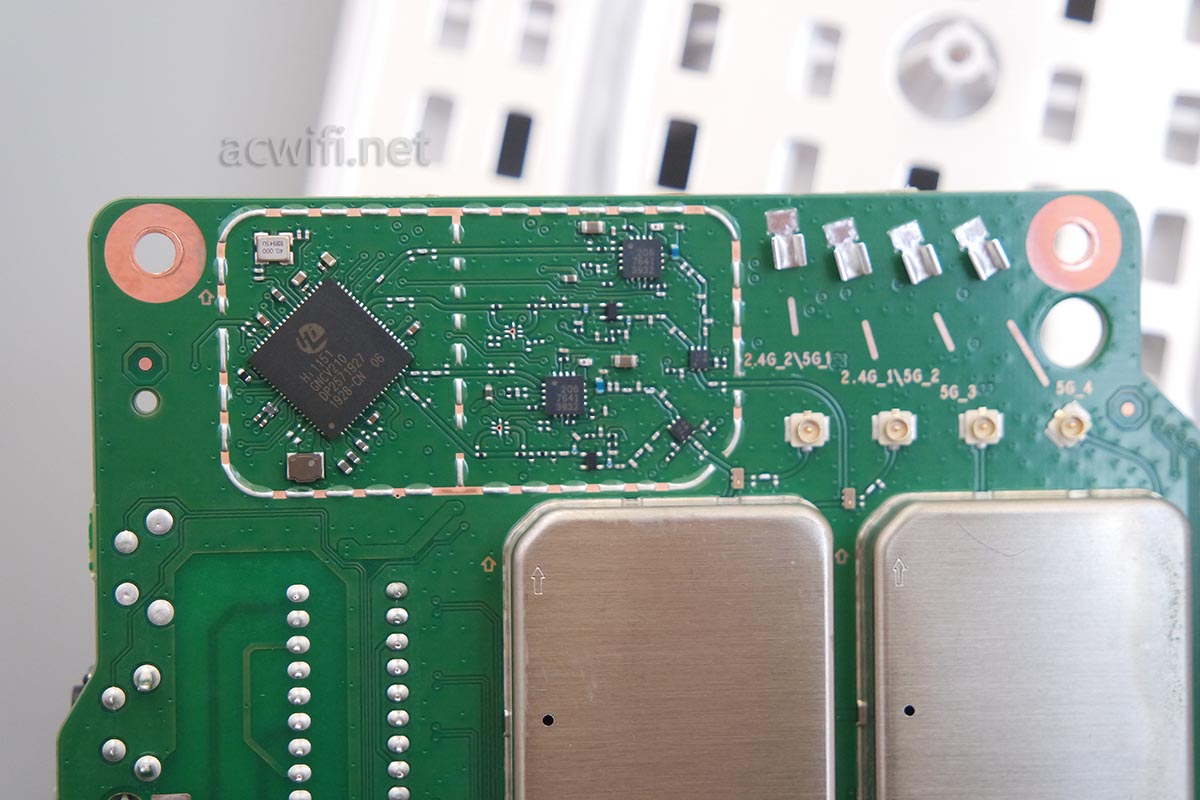

2.4G电路如下图,包含了无线芯片Hi1151和一颗外置的功放芯片,上面丝印着“206 7641”,型号是RTC7641。24dBm=250mW。

用小米4C手机连接华为路由器A2的2.4G,连接速率是173Mbps,证明是支持256-QAM,华为把256-QAM的能力给了A2,而没有给荣耀猎人,荣耀pro2、华为WS5200四核版也没有,全华为路由器现时只有这款A2支持2.4G 256-QAM,用华为mate20手机连接则达到400Mbps。所以这款A2的三频总速率是400+867+867=2200M。

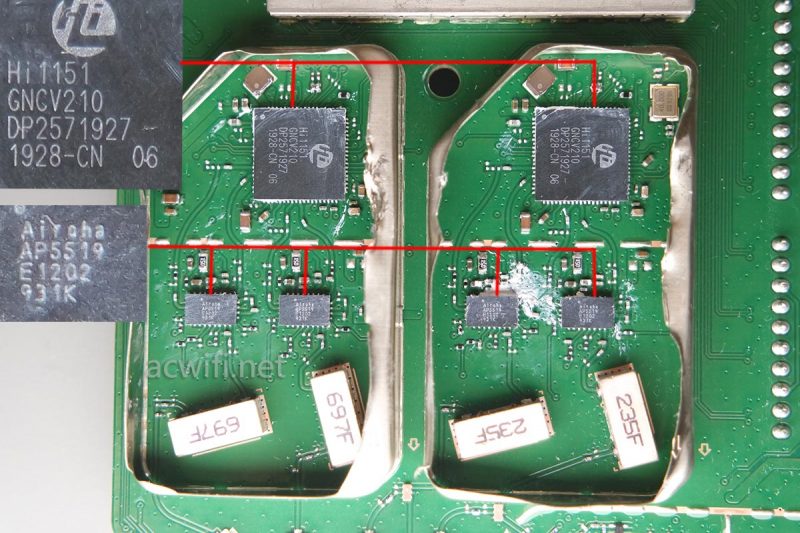

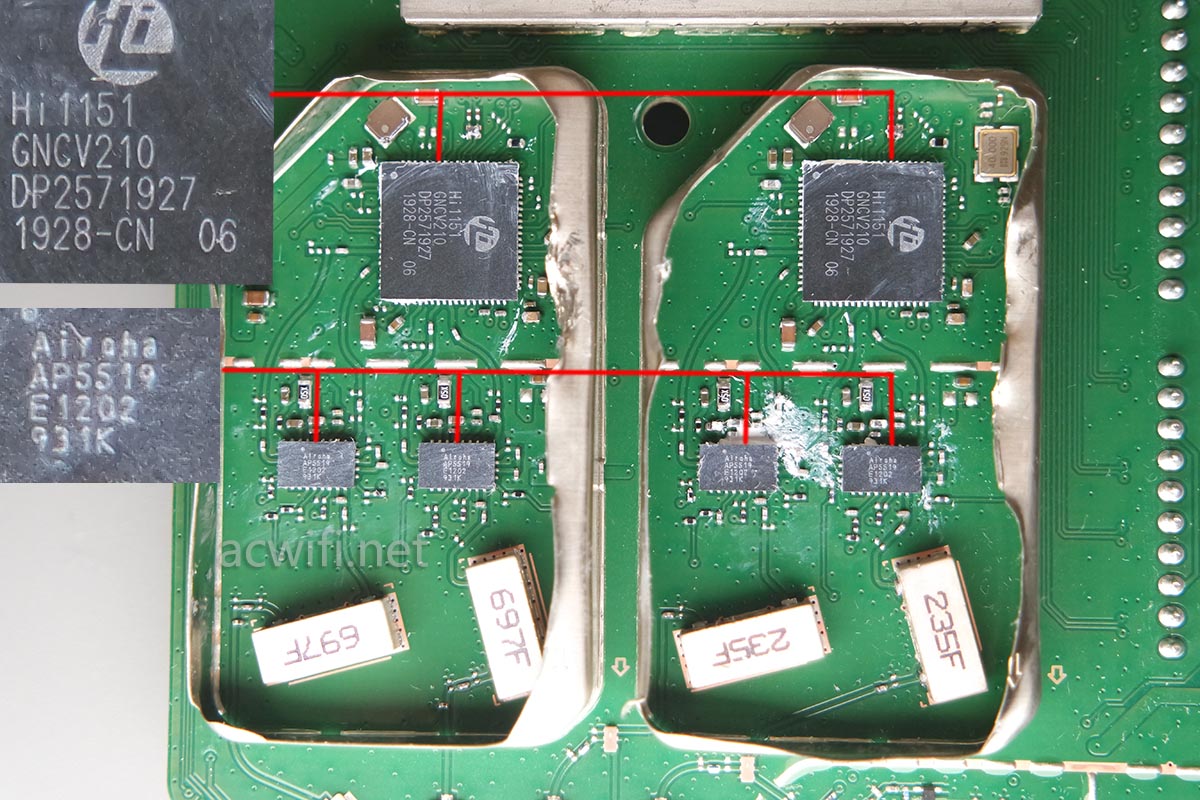

两个5G电路如下图:

华为A2路由器拆机

两个5G用的芯片也是Hi1151,也就是三颗Hi1151组成了华为A2三频路由器。5G使用了外置独立的FEM芯片,型号是AP5519。是中国台湾Airoha公司的出品,这家公司之前是给低端手机做功放,然后又做WI-FI的功放产品,通常一线路由器大厂不会用这些公司的产品。而我拆机也是第一次看见这个品牌。这是没办法,skyworks和qorvo等不能出货给华为用。

AP5519的参数如下:

Integrated PA, LNA with bypass path and low loss T/R SW.
DEVM<1.8%, Pout 22.5dBm, 11ac, MCS9, 80MHz.
DEVM<3.0%, Pout 24.5dBm, 11n, MCS7, 20/40MHz
Spectrum Mask Compliance, Pout 26.5dBm, MCS0 20MHz.
Digital PA Control Pin (PAEN): insensitive to VEN voltage.
Fully-matched input and output to 50Ω
Integrated Power Detector.
Small package: 24-pin 5mm x 3mm

在80MHz频宽和256-QAM下,输出功率+22.5dBm约等于180mW。不算很强。

5G每一路天线之前接了一颗白色长方体,那是DR filter,是一种滤波器,通常在三频路由产品中就有它的存在。分隔5G高低频段。

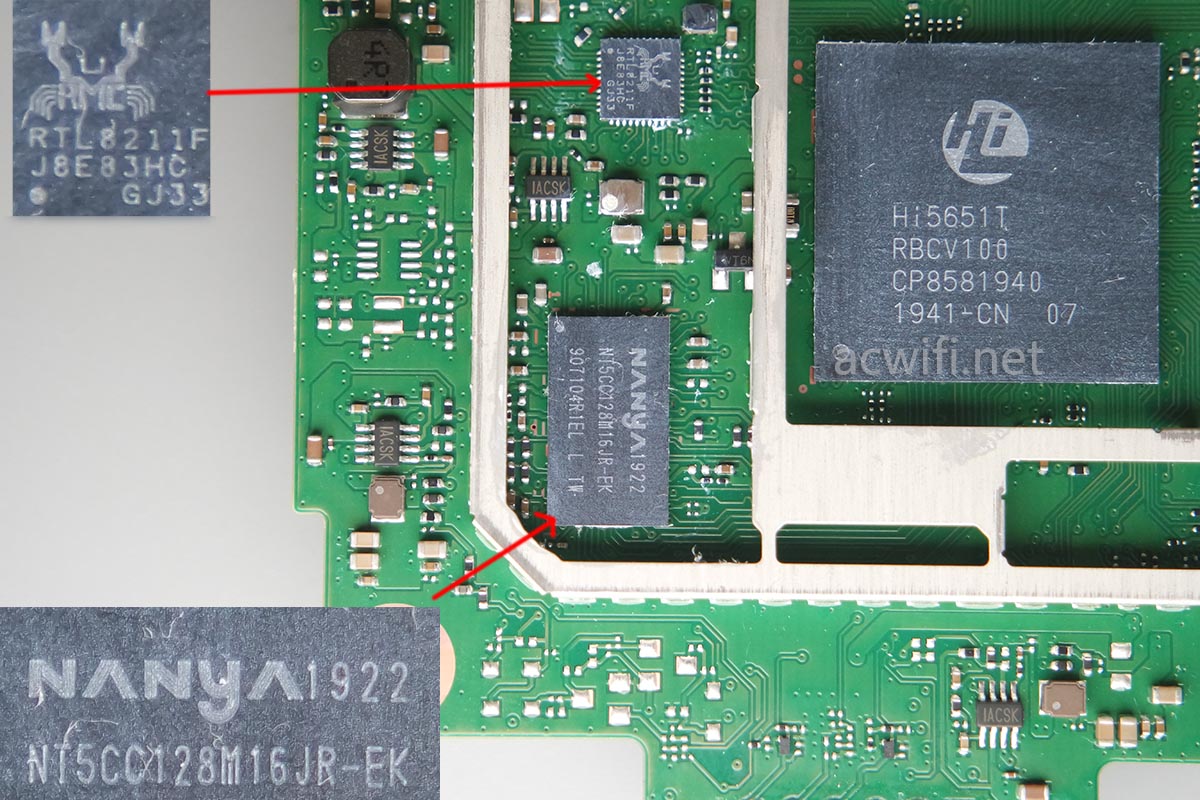

CPU型号是Hi5651T,四核1.4GHz,旁边有一颗单口千兆网卡芯片:RTL8211F。内存型号是NT5CC128M16JR,容量256MB。

华为A2路由器拆机

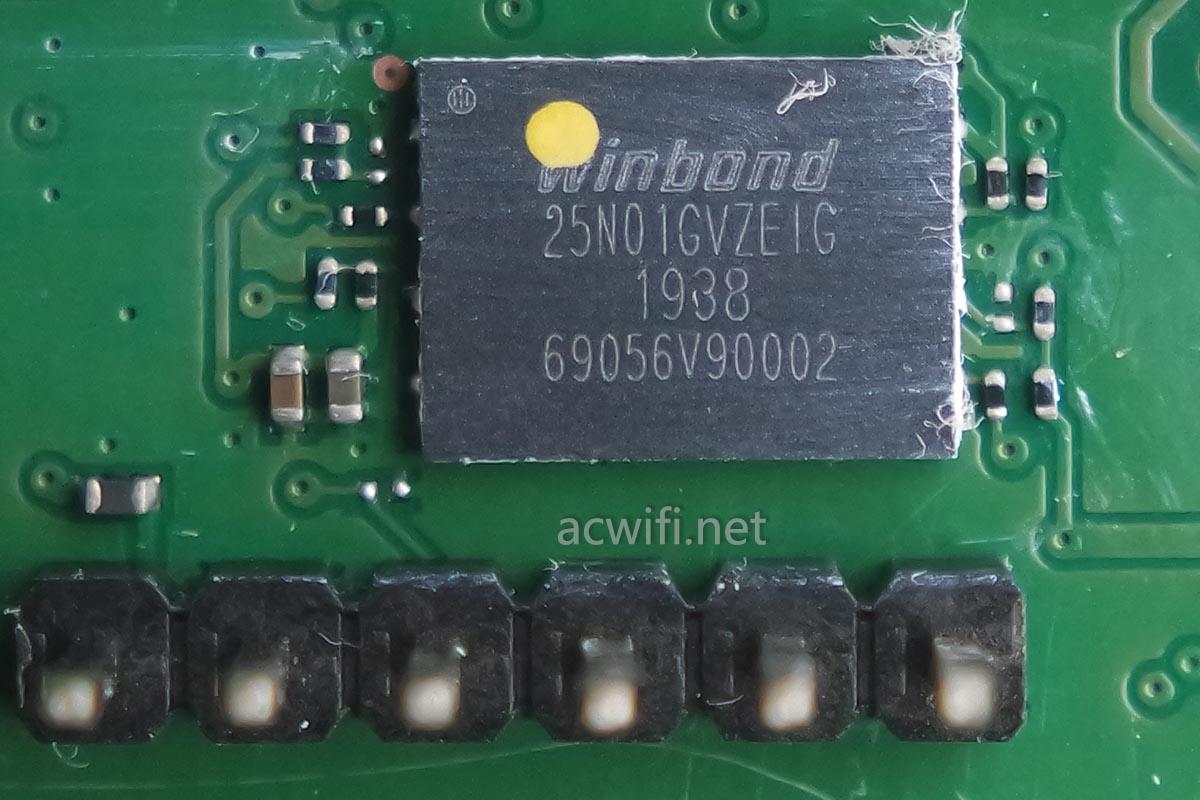

主板背面有一颗闪存芯片,型号是W25N01GVZEIG,容量128MB。

华为A2路由器拆机

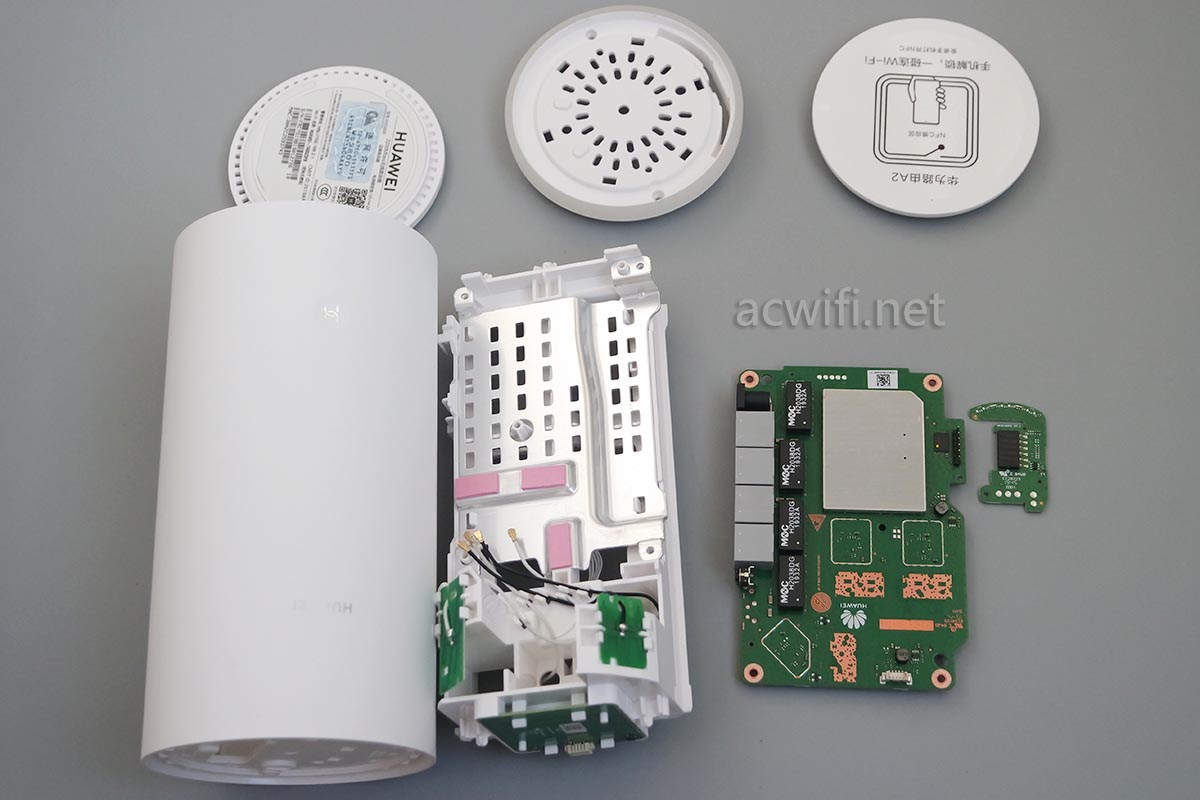

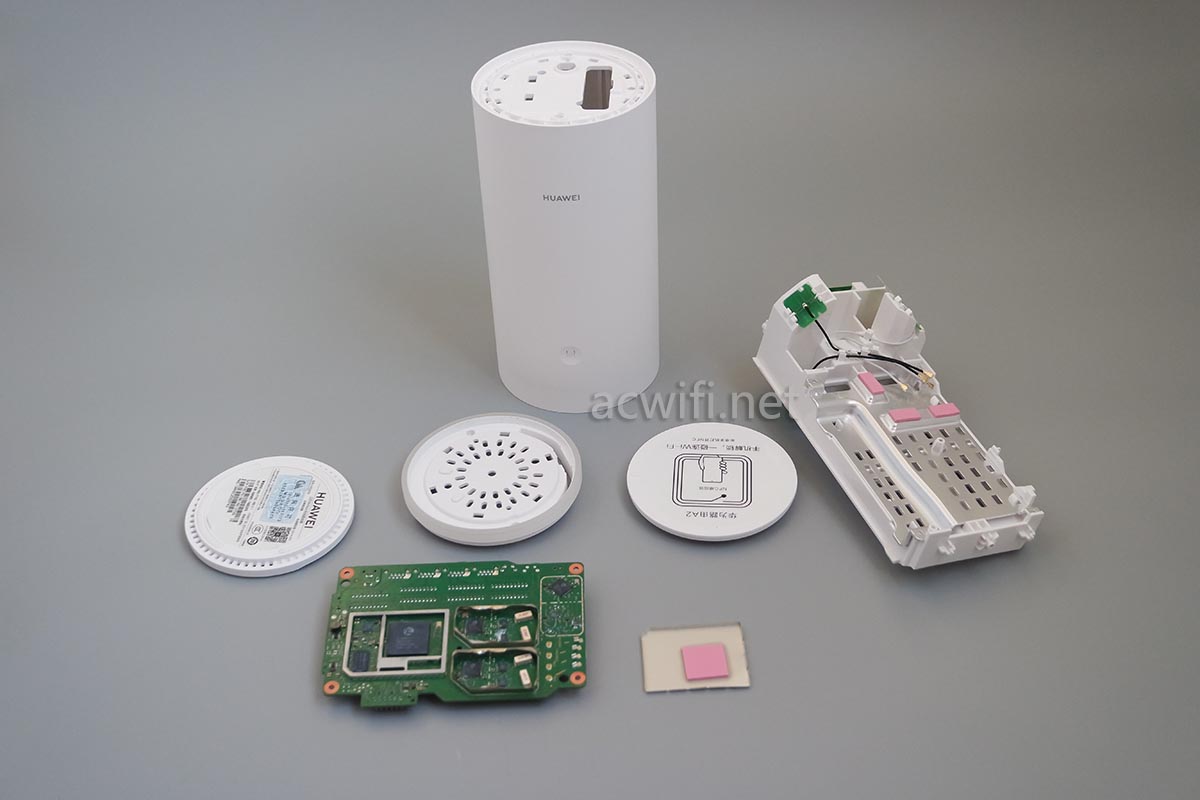

至此,基本是拆完华为A2:

华为A2路由器拆机

华为A2三频无线路由器跟荣耀猎人三频路由器是一模一样的。包括功放芯片也是一样,天线也是一模一样。区别在固件上,荣耀有鸡肋的游戏加速,华为A2有鸡肋的NFC连接WIFI。华为A2在2.4G芯片上并没有屏蔽罩,也少了一版散热铝片,荣耀是主板两面都配有。反正这2款我都拆开了,你们有兴趣的自己对比一下吧。

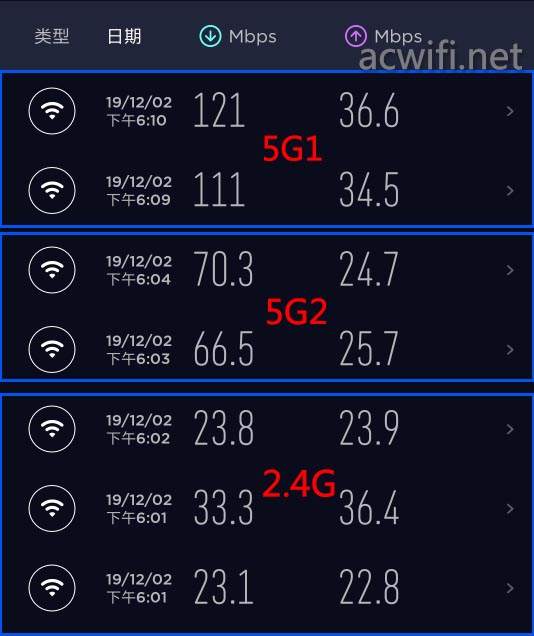

差点忘记在楼下D点位置的测速。拼装之后测了一下,结果如下:

华为A2路由器拆机

信道跟荣耀猎人设置的一样。5G速度感觉是A2高一点点,可能天线位置高一点点的关系吧!但速度对我而言不算理想,可以说,非常的一般!

哪个价格便宜就买哪个吧。如果放客厅,荣耀的外观有点恐怖。

华为路由器A2京东购买链接

若有任何疑问可留言或关注微信公众号acwifi-net



如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » 华为路由器A2拆机,型号WS5800
