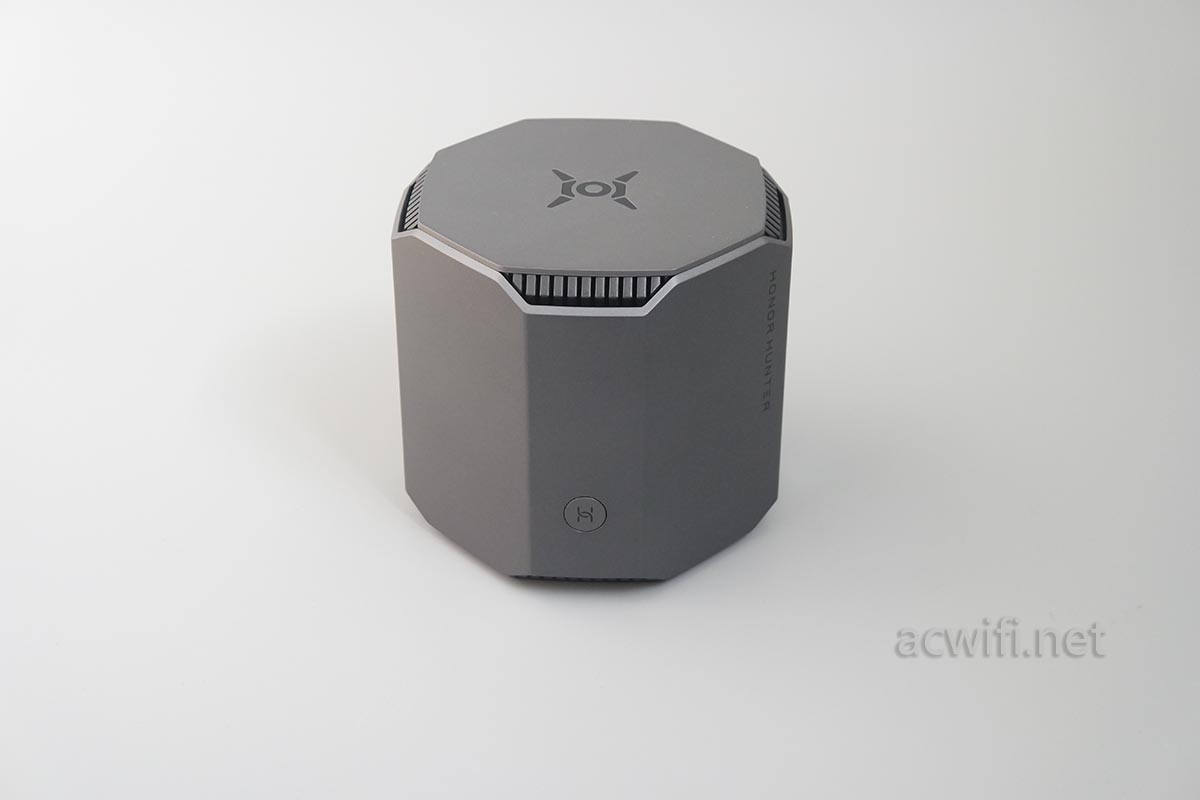

即使早上10点10分支付了尾款,京东也没能在下午送来,至12月1日中午才送到,但因为屏蔽罩是焊死在主板上,所以拆机花了许多时间,直至12月2日才完成文章。本人觉得荣耀猎人路由器的外观和配色,真的不好,粗看就像某类盒子,而它的形象使我没办法放在客厅里使用。这是我本人的看法,各花入各眼,咸鱼青菜各有所爱!

荣耀猎人路由器拆机

机身后面有四个网口,支持盲插,因为支持盲插,所以我喜欢在选项设置里把盲插功能取消,会省不少麻烦,没错,盲插会带来一些麻烦。并没有USB口,有点浪费了,既然你用上四核心的海思那颗CPU,USB读写性能非常出众,这样就浪费了。

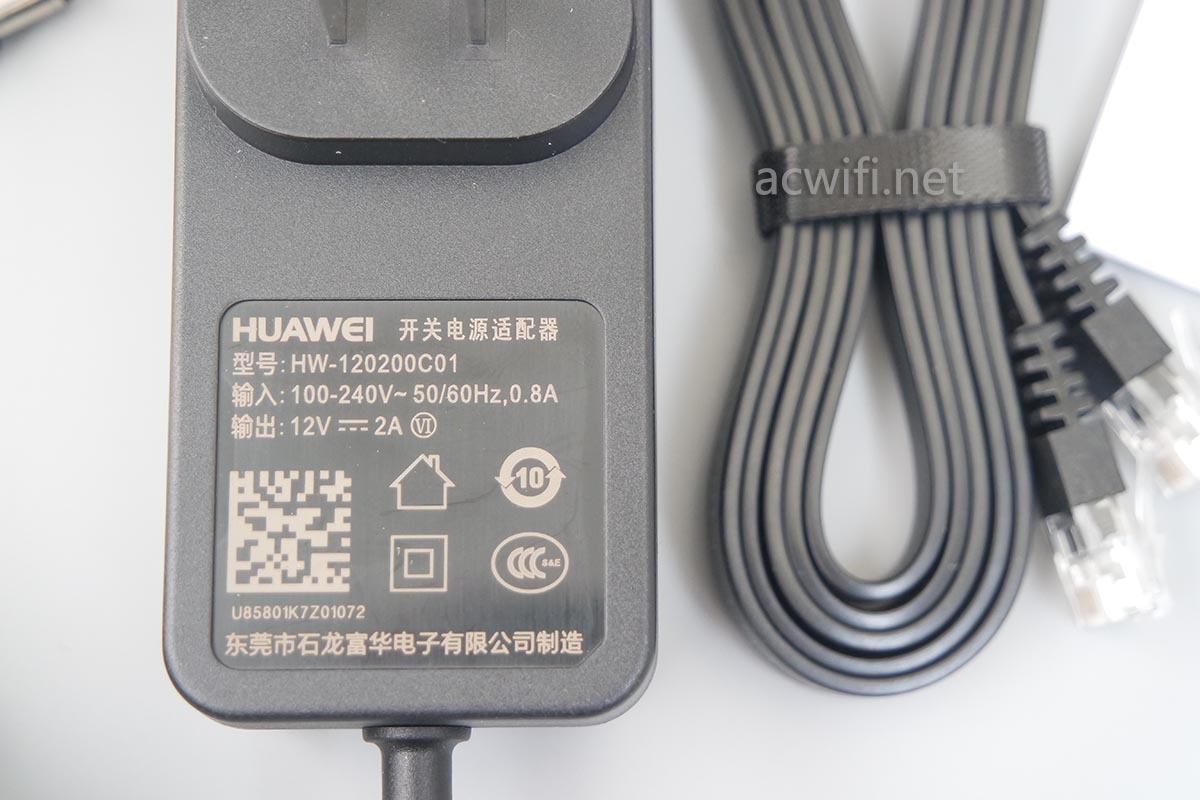

电源输出功率是12V/2A, 因为多了一个5G在工作,所以功率会比双频的要高些,海思功耗不高,给1.5A就足够,但有2A输出,这一点我给好评。配送的是扁平网线,不管几类,8芯跑满千兆毫无问题。如果是双绞8芯短网线,不管超五还是六类跑万兆也毫无问题。若有问题可以在本acwifi网站上搜索万兆即可。

荣耀猎人路由器拆机

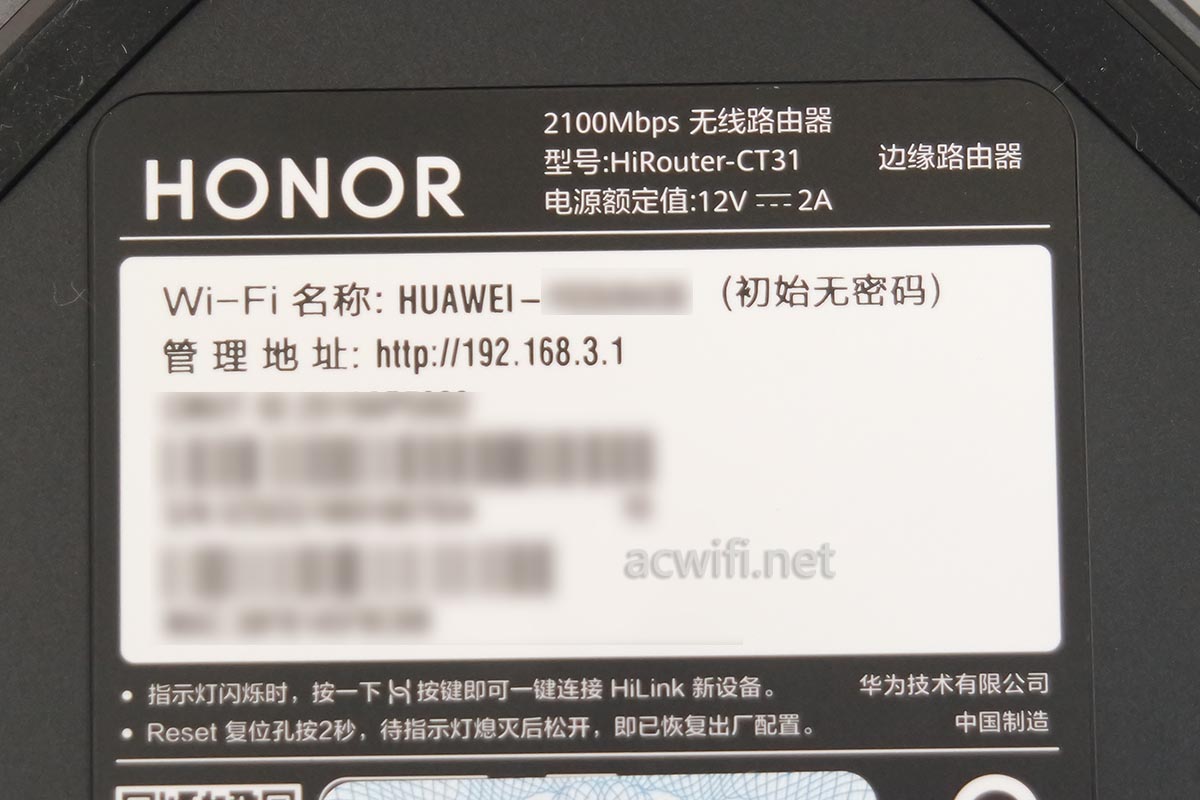

机身底部的铭牌标签,荣耀猎人路由器的型号是HIRouter-CT31,华为和荣耀的网络产品后台地址通常是192.168.3.1

荣耀猎人路由器拆机

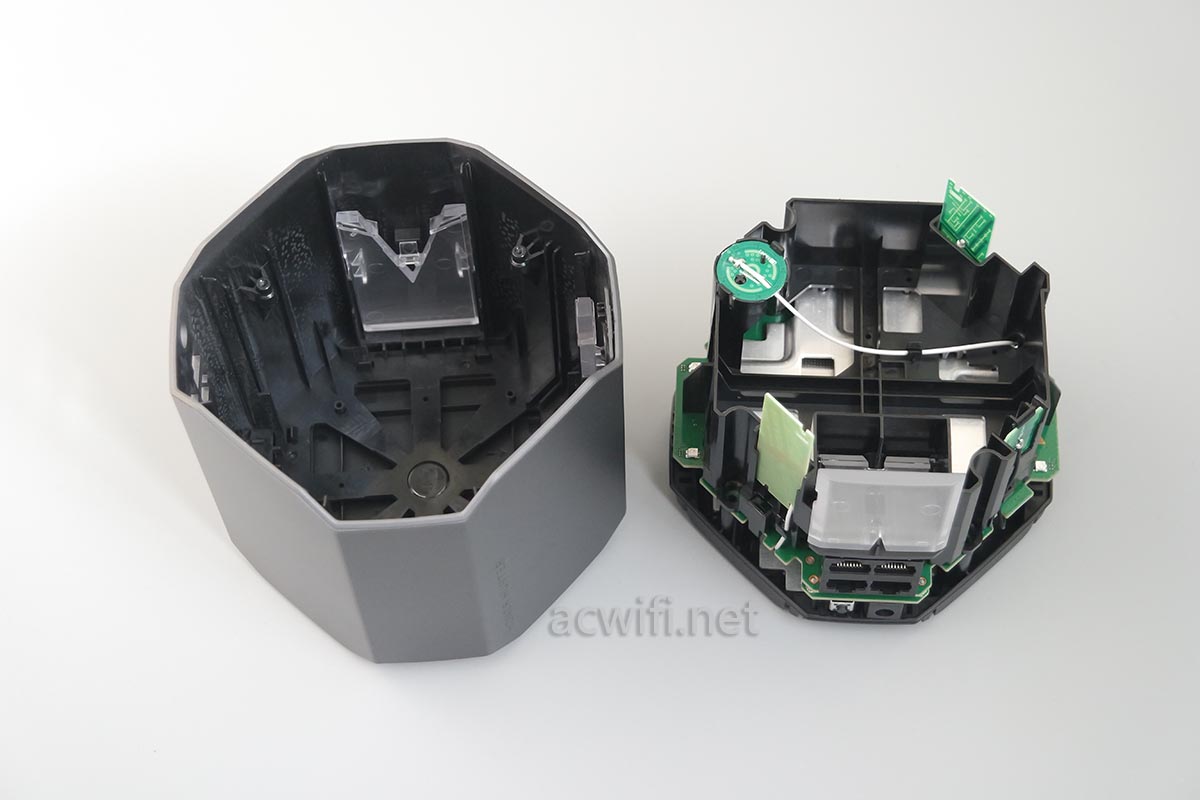

底部有四个脚垫,撕开后有螺丝,拧出后就可以顺利分开外壳:

荣耀猎人路由器拆机

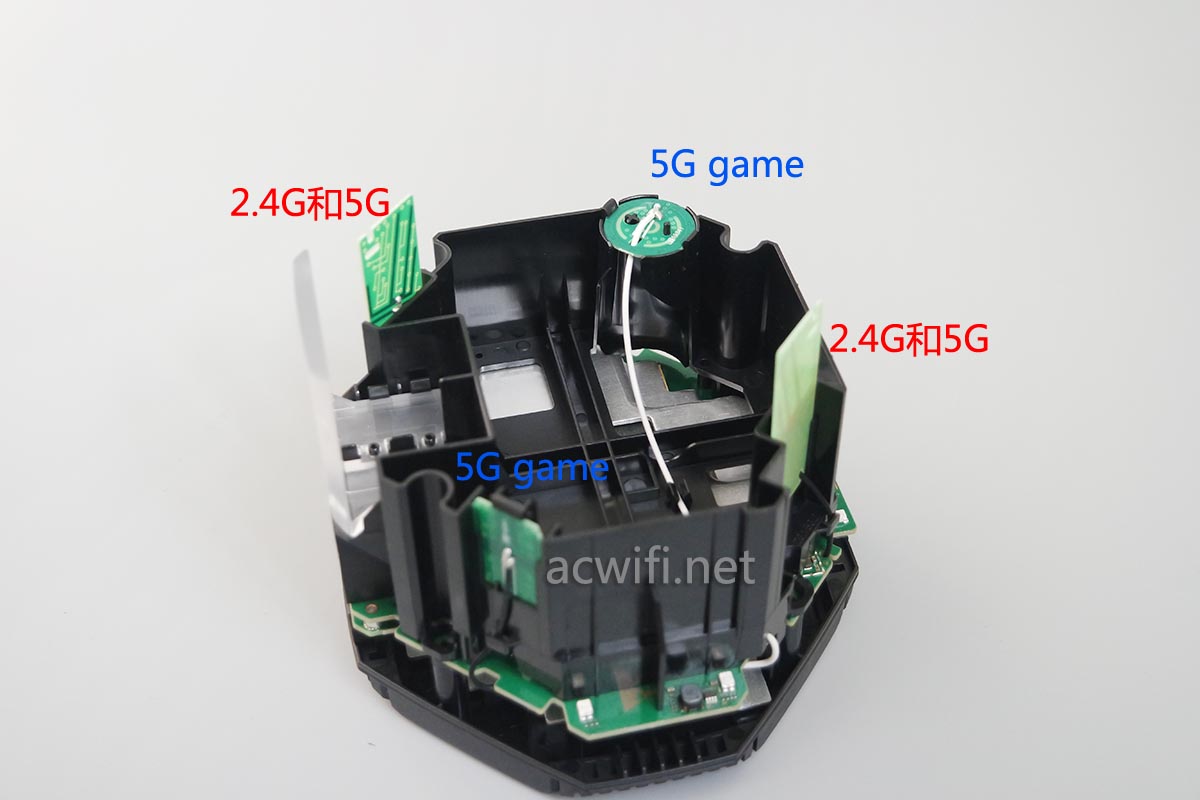

内置了4组PCB天线,三频一般用3组双频天线或六组单频天线,既然是四组,就是有一组是双频,另外两组是双频了。如下图所示:

荣耀猎人路由器拆机

难道这四组天线组成的X阵就是所谓的X型天线设计?还是那个小圆盘天线就是游戏X型天线??一组垂直放置,对面一组小圆盘是水平放置,这样就是X型了呀??? 这样还能有波束成型吗?对信号真有的帮助?若对信号有点帮助,那对无线速度也有帮助?我表示怀疑。

SAM_51912

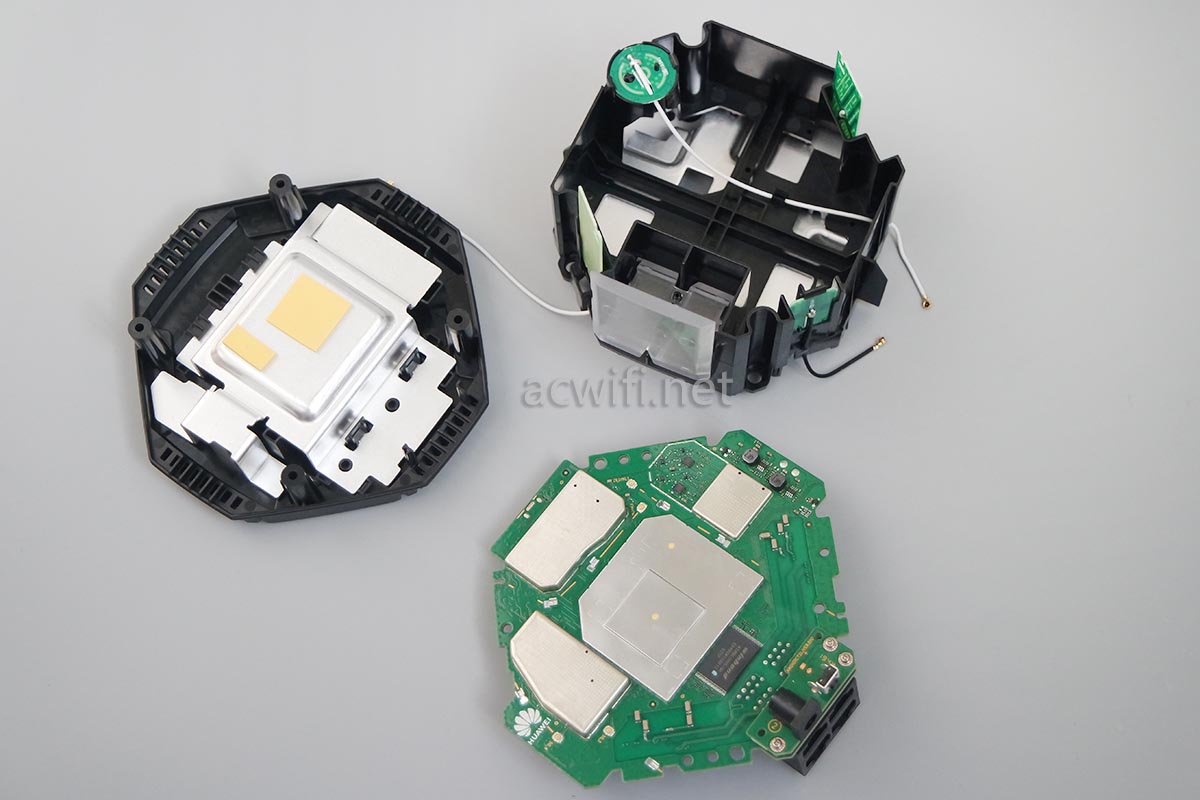

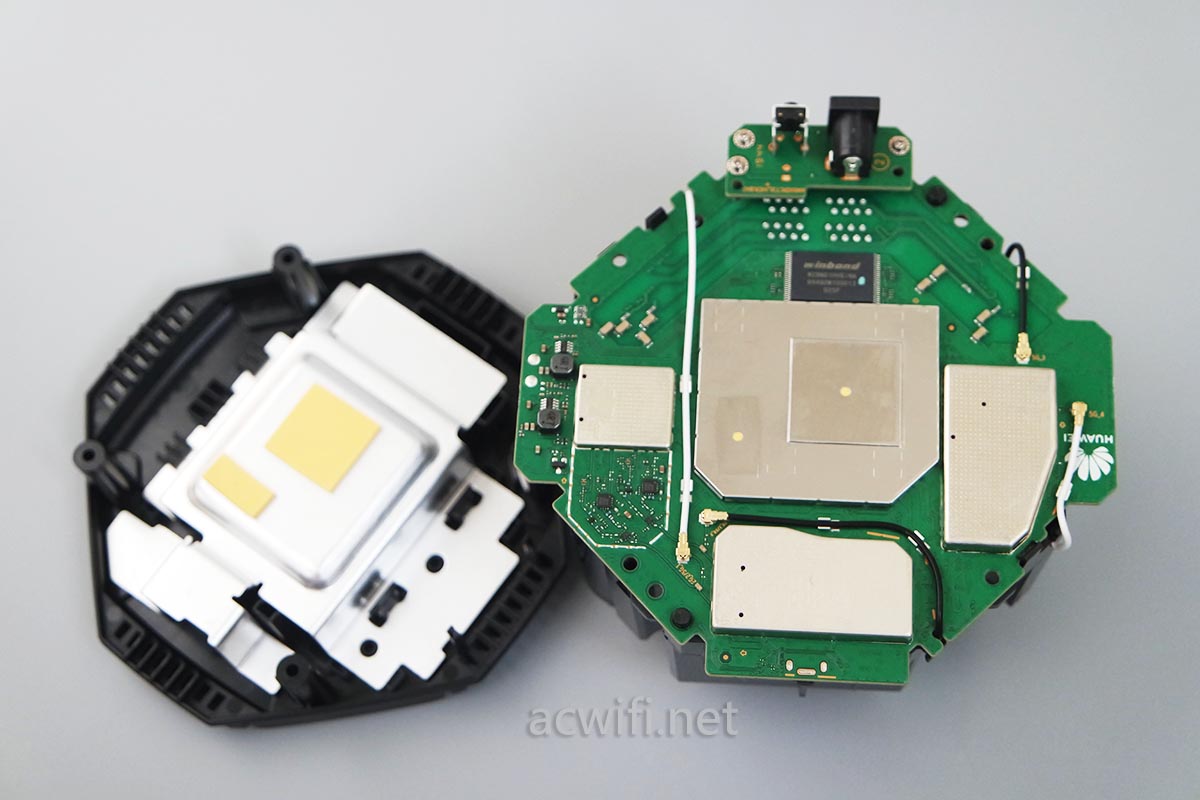

下图左边是机身底座,有散热铝片,两版黄色的导热硅脂应该是为帮助CPU和内存散热。周边的三组无线芯片并没有与底座的散热铝片接触。

荣耀猎人路由器拆机

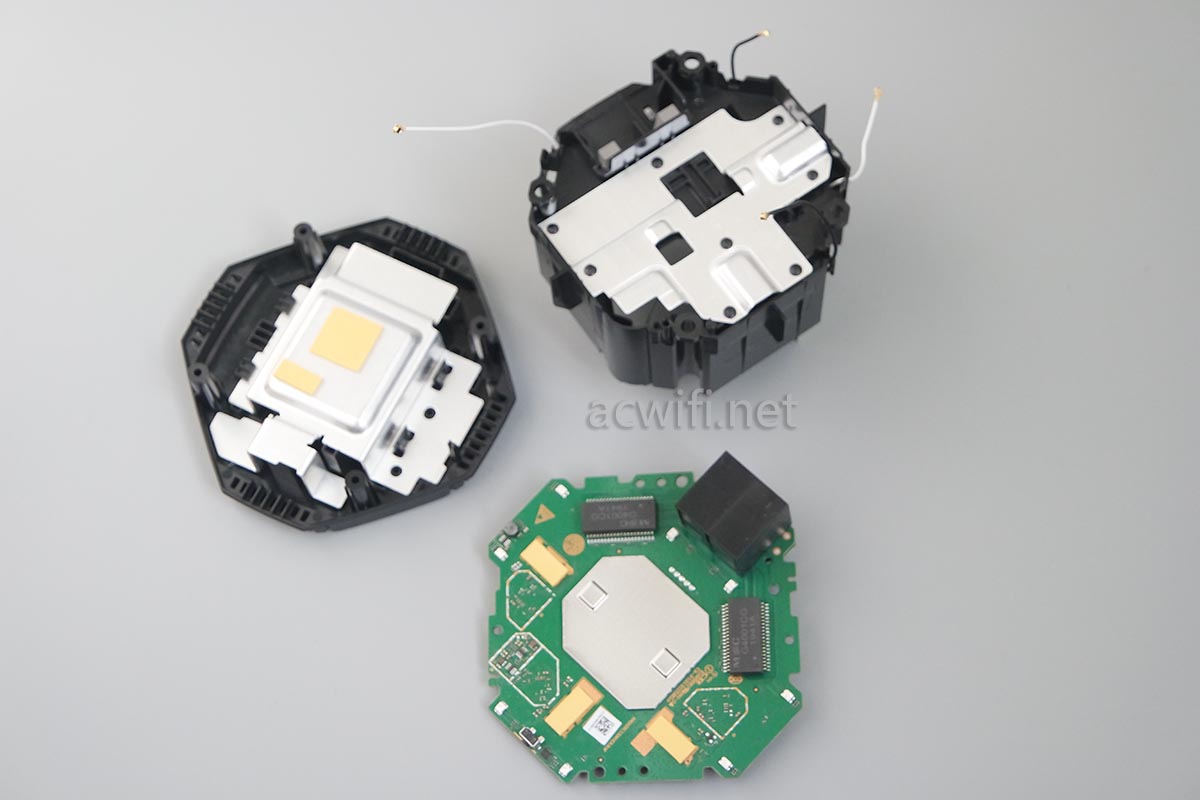

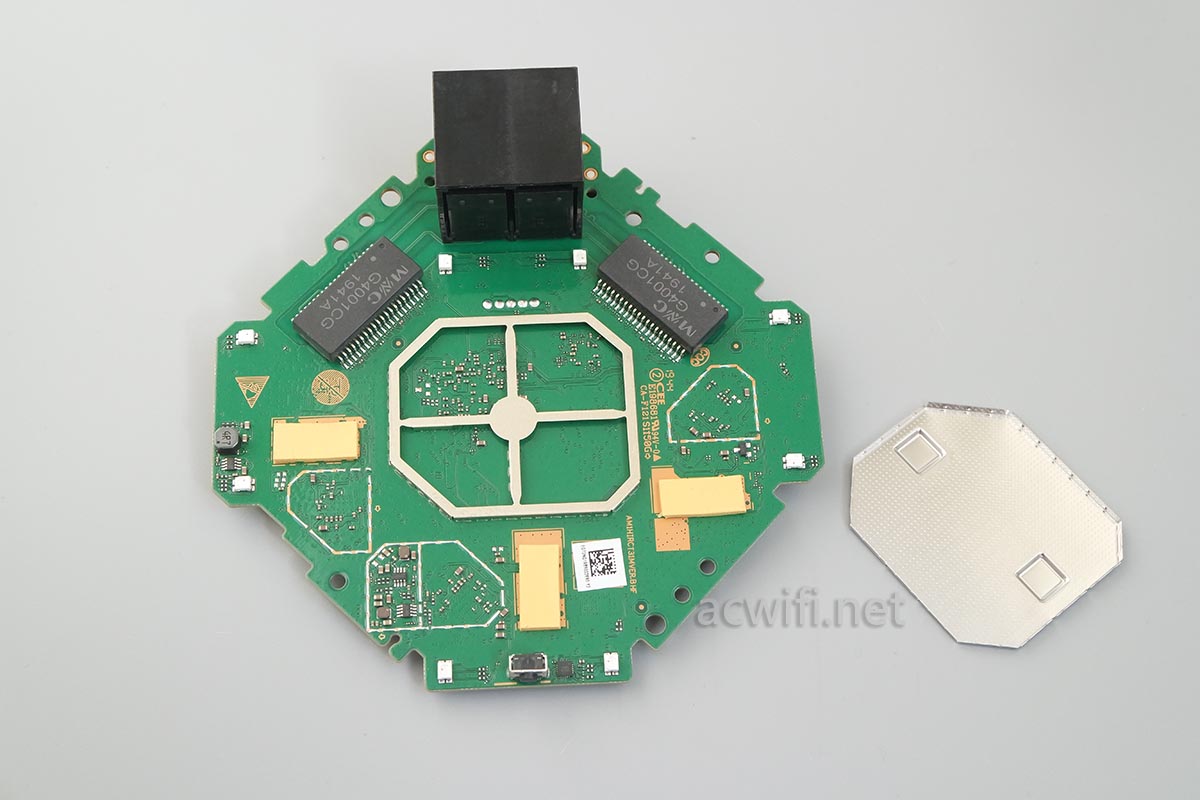

不过主板背面有三块黄色导热硅胶垫,应该是在无线芯片的背面,帮助散热,也有设计散热铝片,就像鸡排三文治一样,上下都夹住了。

荣耀猎人路由器拆机

荣耀猎人路由器拆机

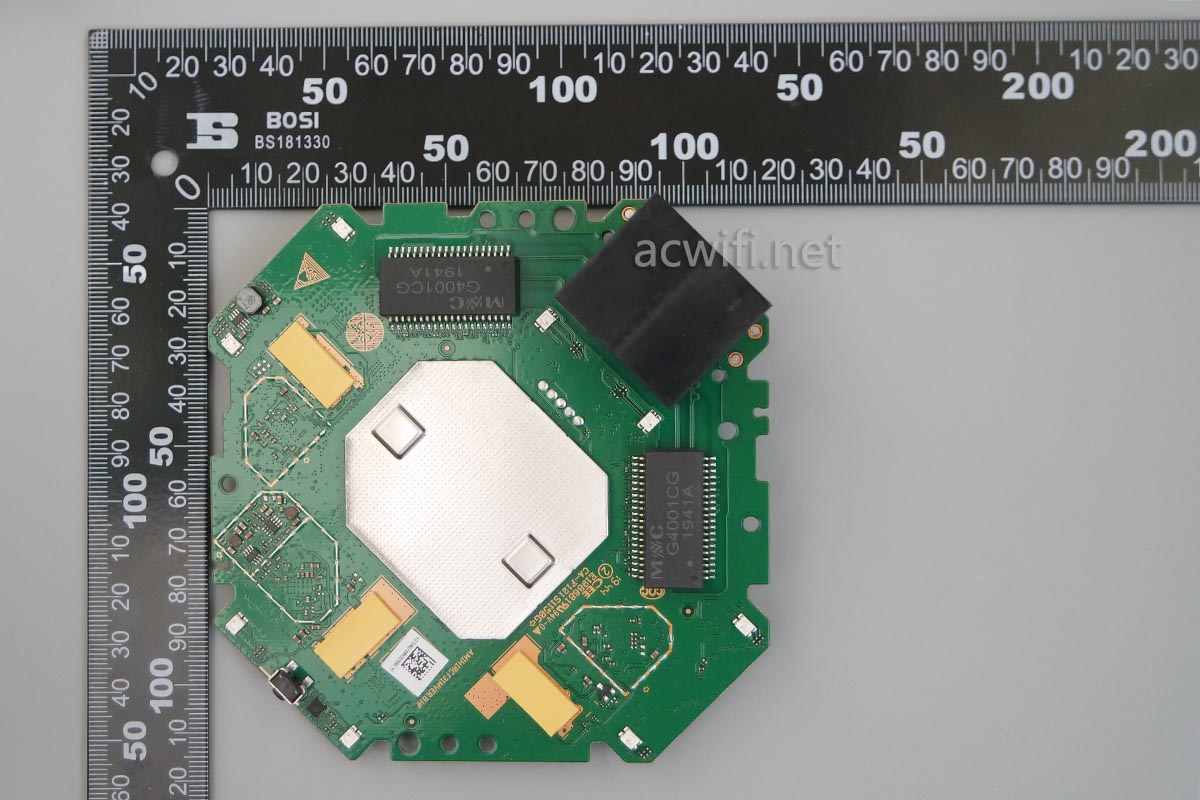

有朋友建议拆机最好带上主板的尺寸,可以供那些想拆机放进弱电箱的朋友作参考,这建议很不错,所以买来了一把直角尺:

荣耀猎人路由器拆机

荣耀路由器给我的感觉就是做工都不错,这是相对我拆多了TP和水星的路由器来说的。

因为三颗无经芯片上都有屏蔽罩且是焊死在主板上,一时半刻搞不掉,所以先看能徒手掀开的CPU和内存吧。如下图:

荣耀猎人路由器拆机

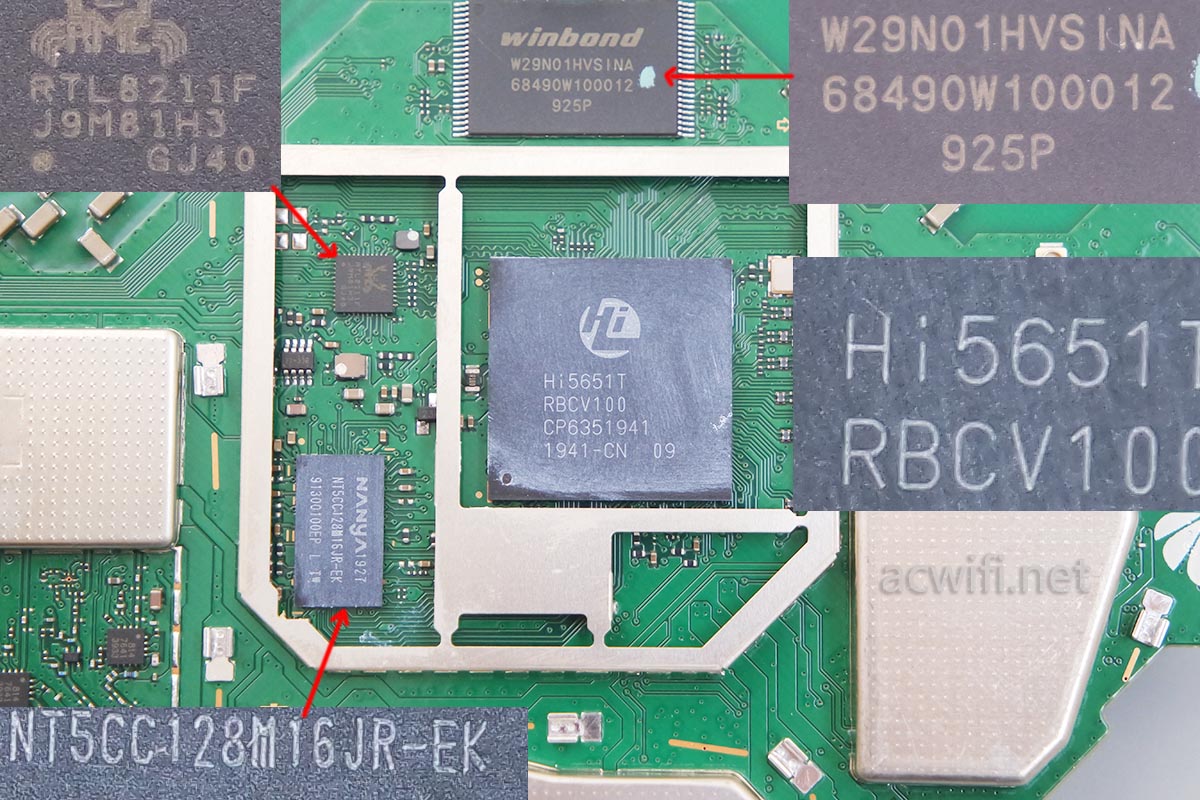

CPU是海思Hi5651T,没有悬念,凌宵四核1.4GHz,CPU左下角是内存芯片,型号是NT5CC128M16JR-EK,容量256MB,内存上方是一颗小螃蟹单网口千兆网卡,型号RTL8211F,它眼双WAN和盲插有点关系。CPU正上方是闪存芯片,型号是W29N01HVSINA,容量128Mb。

主板背面有一屏蔽罩,打开后是空的。

现在来拆无线芯片上方的屏蔽罩,首先用热风枪进行加热,温度设置340度,但丝毫不动。是温度不够高吗?再高我怕里面的芯片会脱落或虚焊。不敢加温,没办法。

点击领取淘宝双12红包,每天可领三次,最高1212元

荣耀猎人路由器拆机

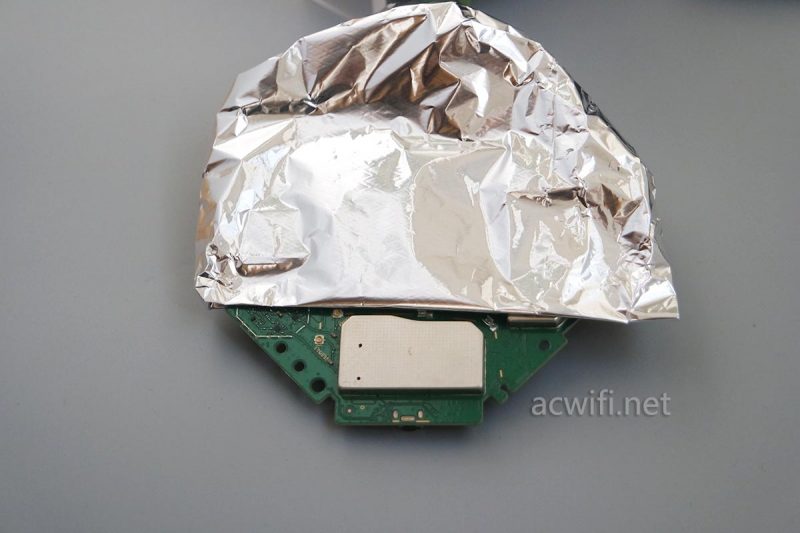

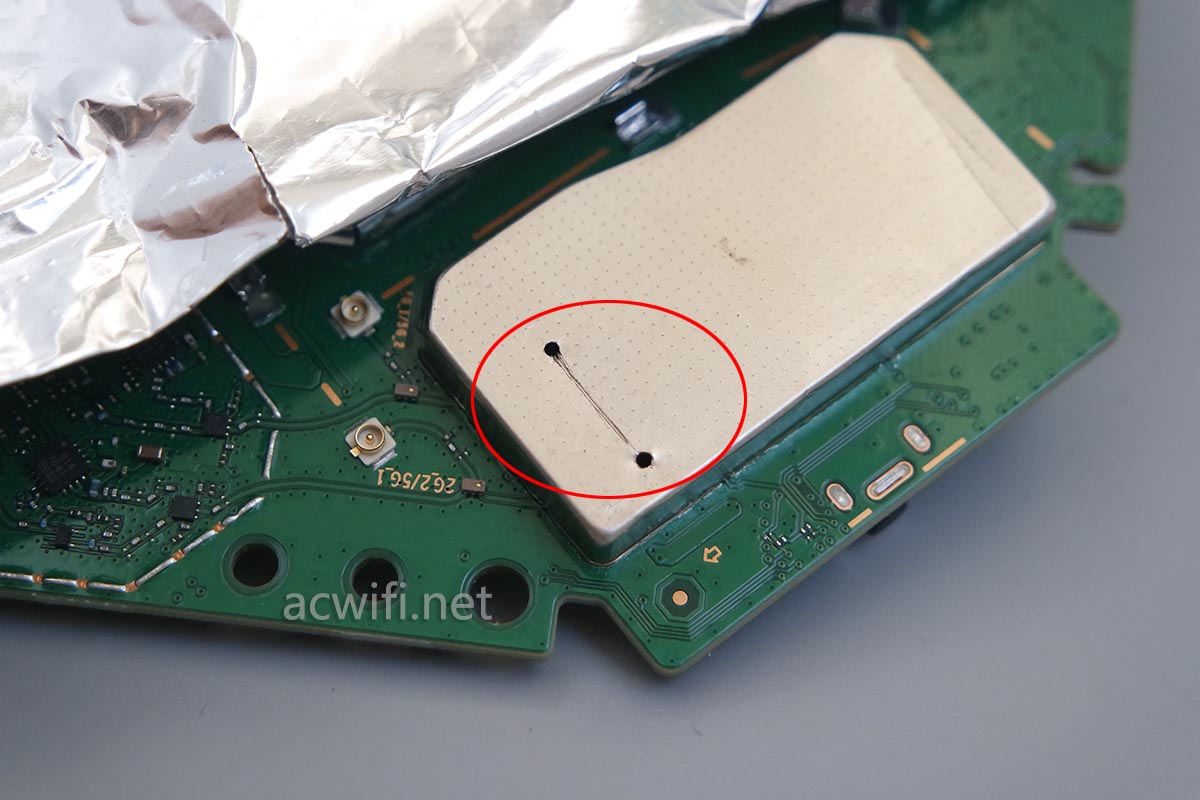

有点心急,所以用极度暴力的方法,直接把屏蔽罩剪开,刚好每片上方有2个小孔,在这两点之间划破它,用剪刀破之再用尖嘴钳把它像纸一样撕开:

荣耀猎人路由器拆机

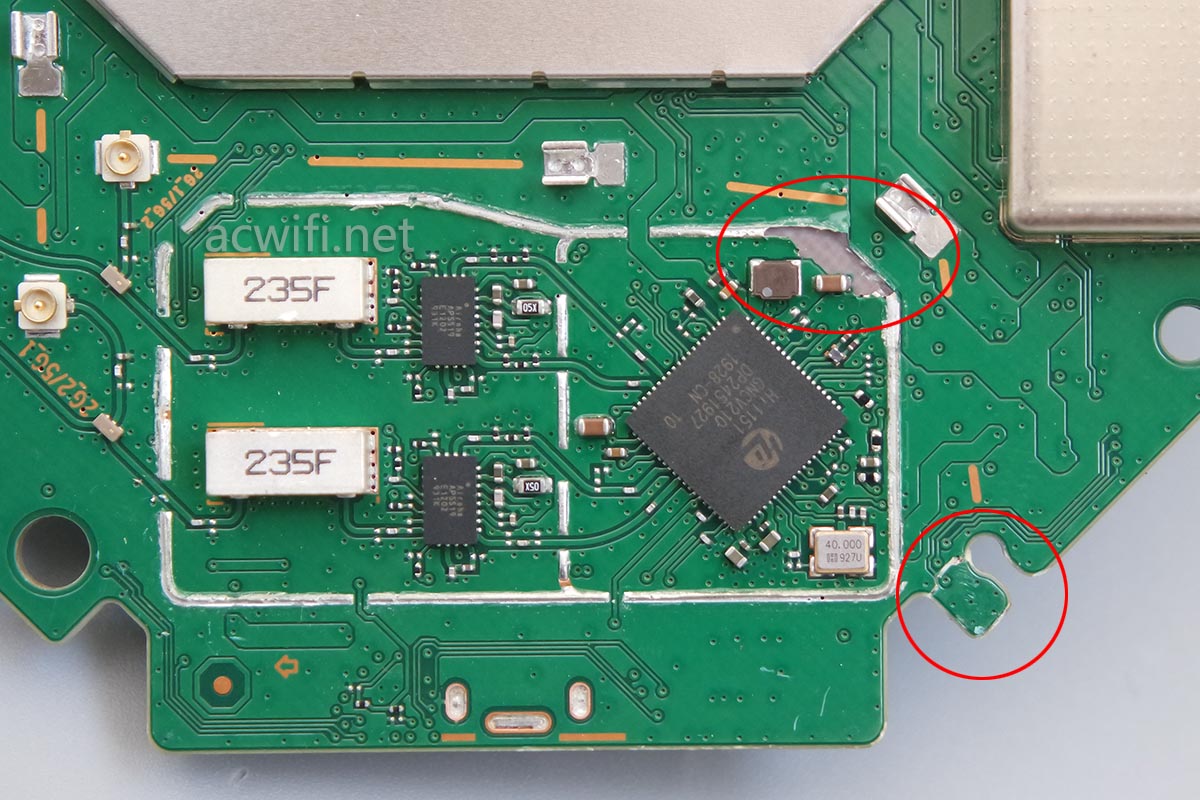

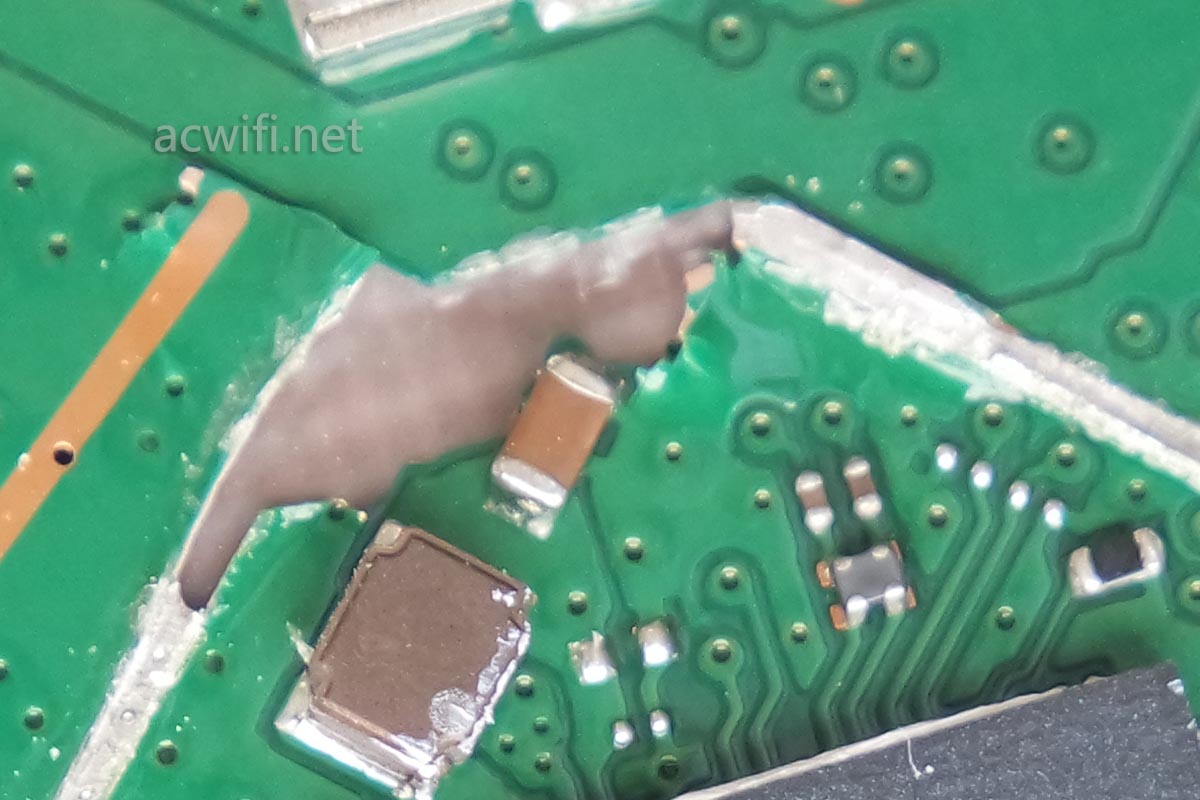

因为撕得有点HI,所以在得意忘形之下撕破了电路板上的基片,整个屏蔽罩让我撕了下来,非常干净,有点干净过头了。

荣耀猎人路由器拆机

应该问题不大吧?如下图:

荣耀猎人路由器拆机

自我感觉应该没有影响到贴片元件。

工多必然就能艺熟,艺高必然胆大。但艺不高的我却又大胆起来,这种恶果必然会产生的。之后两片屏蔽罩用同样的方法撕下来了,但会小心一些,所以就不那么干净。如下图:

荣耀猎人路由器拆机

变成了一款没屏蔽罩的荣耀猎人路由器了,这可是全世界独一无二的。

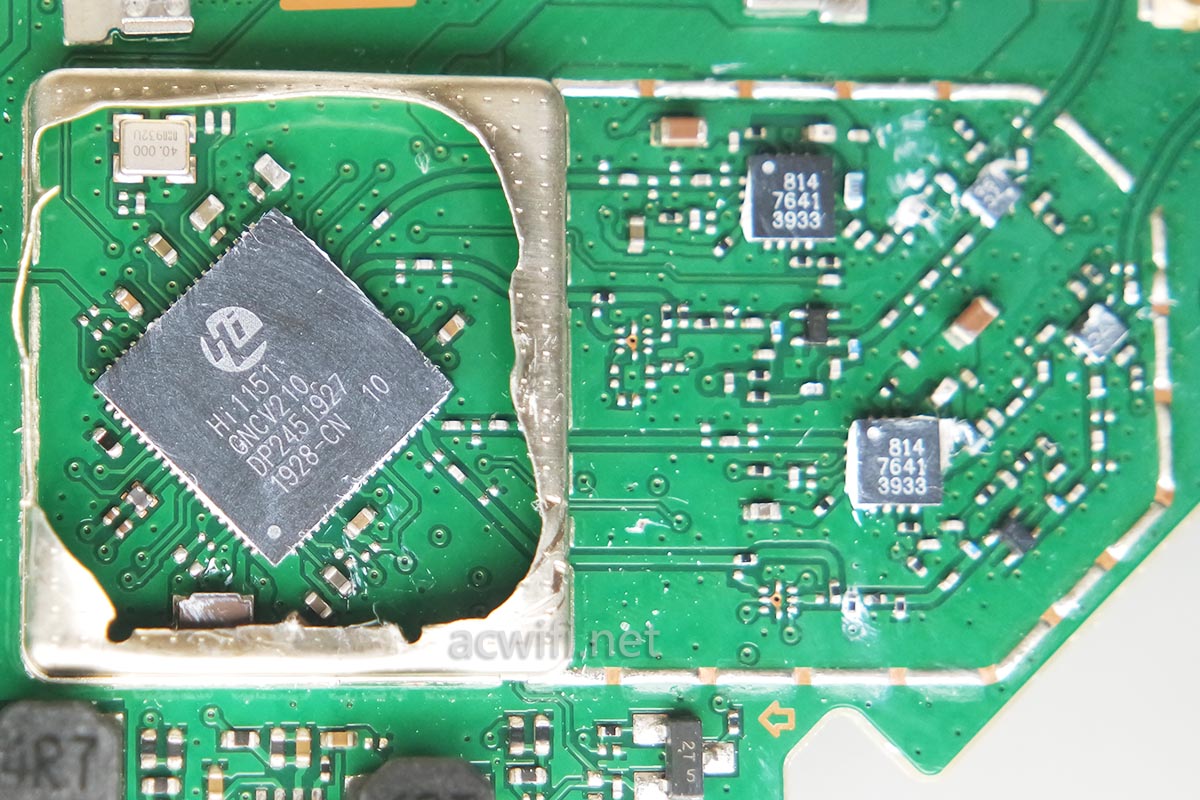

先看2.4G无线芯片,型号是HI1151,很熟悉了,荣耀pro 2,荣耀X2,华为WS5200增强版和四核版都是它。2x2mimo,用手机连接了一下速率是144Mbps,也就是它不支持256-QAM 802.11n。所以这款是AC2100M的三频:300+867+867

荣耀猎人路由器拆机

有外置的独立功放芯片,芯片上方丝凶着“814 7641”字样,型号是RTC7641。它是台湾立积电子公司的产品( richwave)。RTC7641是一颗2.4GHz PA。在官网上下载东了PDF,百度了一圈没找到详细资料。

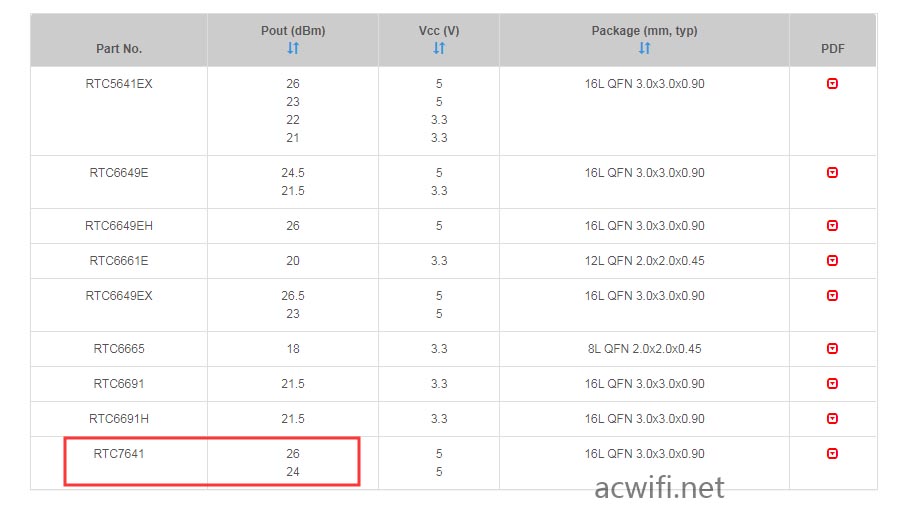

只有这张图:

RTC7641

输出功率有2个数据一个是26,另一个是24,取最小值吧,24dBm=250mW,放大功率是算大的。

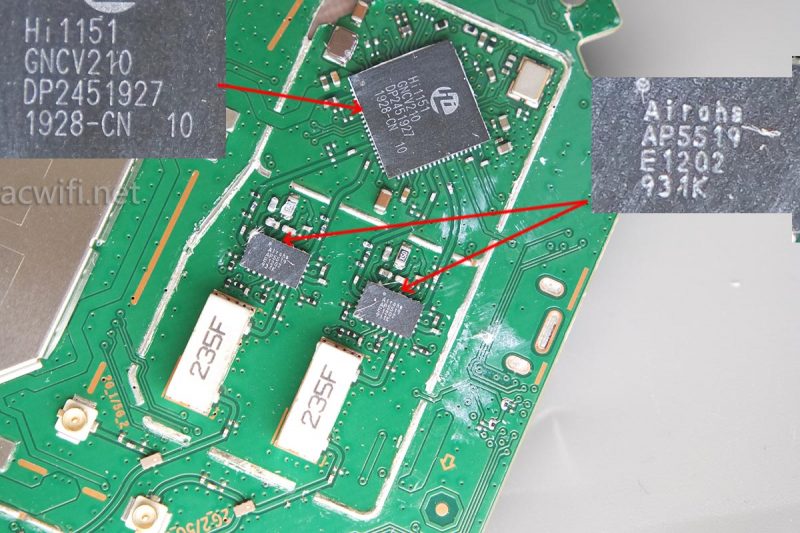

接着看跟2.4G和5G共用天线的一颗5G芯片,型号也是跟2.4G一样:Hi1151。两颗外置独功功放芯片上丝印着Airoha AP5519,型号很明显了,是AP5519,也是台湾的一家公司 。

荣耀猎人路由器拆机

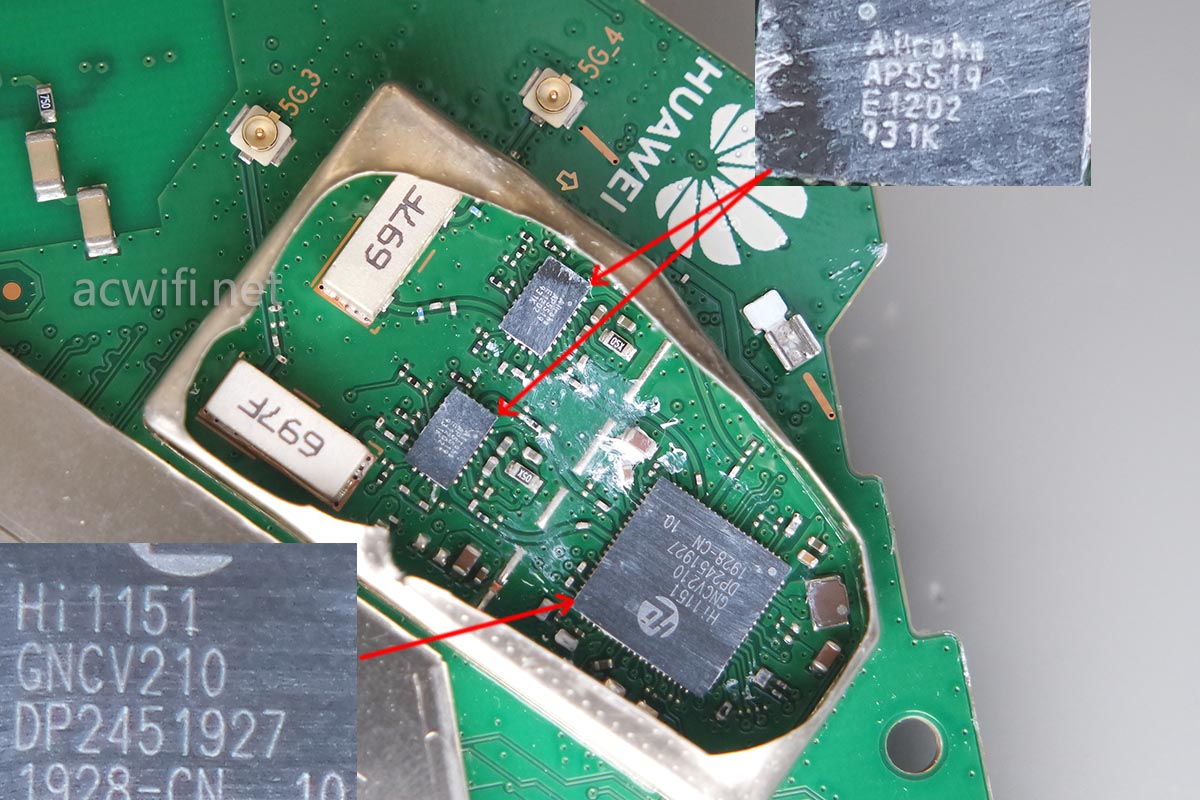

另一颗5G芯片也是Hi1151,这颗5G应该是game WI-FI,游戏专属的5G,因为它连接着所谓的“X型天线”,高频信道的就是它(149-161)。功放芯片也是一样也是Airoha公司出的AP5519。如下图:

荣耀猎人路由器拆机

Airoha是台湾洛达公司,AP5519是一颗5G FEM芯片,集成了PA、LNA和T/R SW(收发切换开关,无线不能同时发送和接收),参数如下:

Integrated PA, LNA with bypass path and low loss T/R SW.
DEVM<1.8%, Pout 22.5dBm, 11ac, MCS9, 80MHz.
DEVM<3.0%, Pout 24.5dBm, 11n, MCS7, 20/40MHz
Spectrum Mask Compliance, Pout 26.5dBm, MCS0 20MHz.
Digital PA Control Pin (PAEN): insensitive to VEN voltage.
Fully-matched input and output to 50Ω
Integrated Power Detector.
Small package: 24-pin 5mm x 3mm

在80MHz频宽和256-QAM下,输出功率+22.5dBm约等于180mW。不算很强。

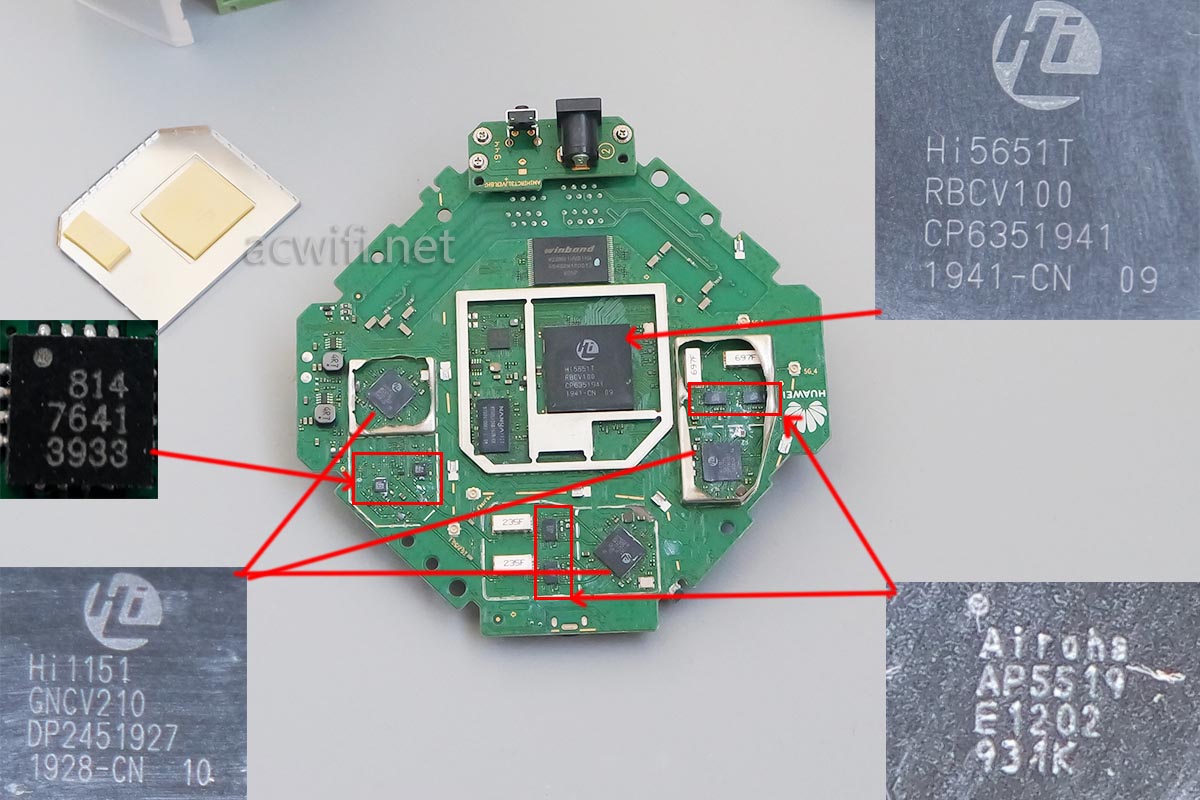

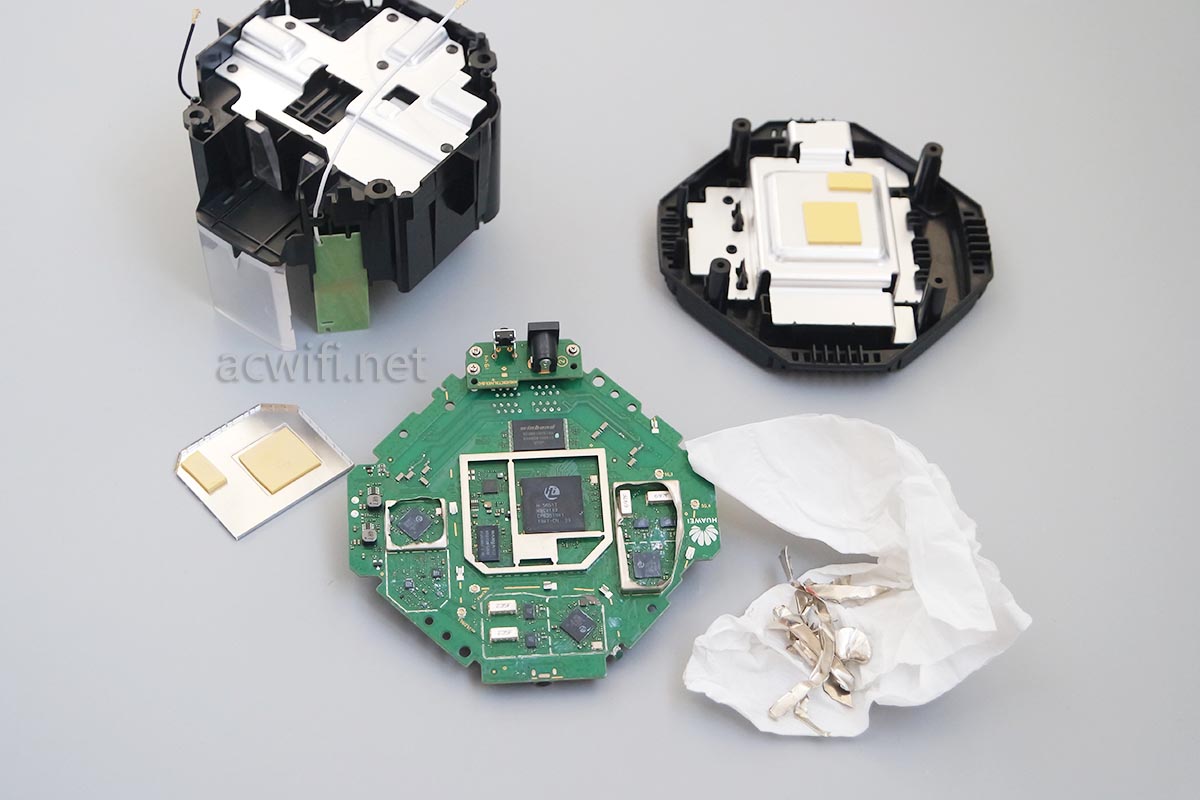

总图:

荣耀猎人路由器拆机

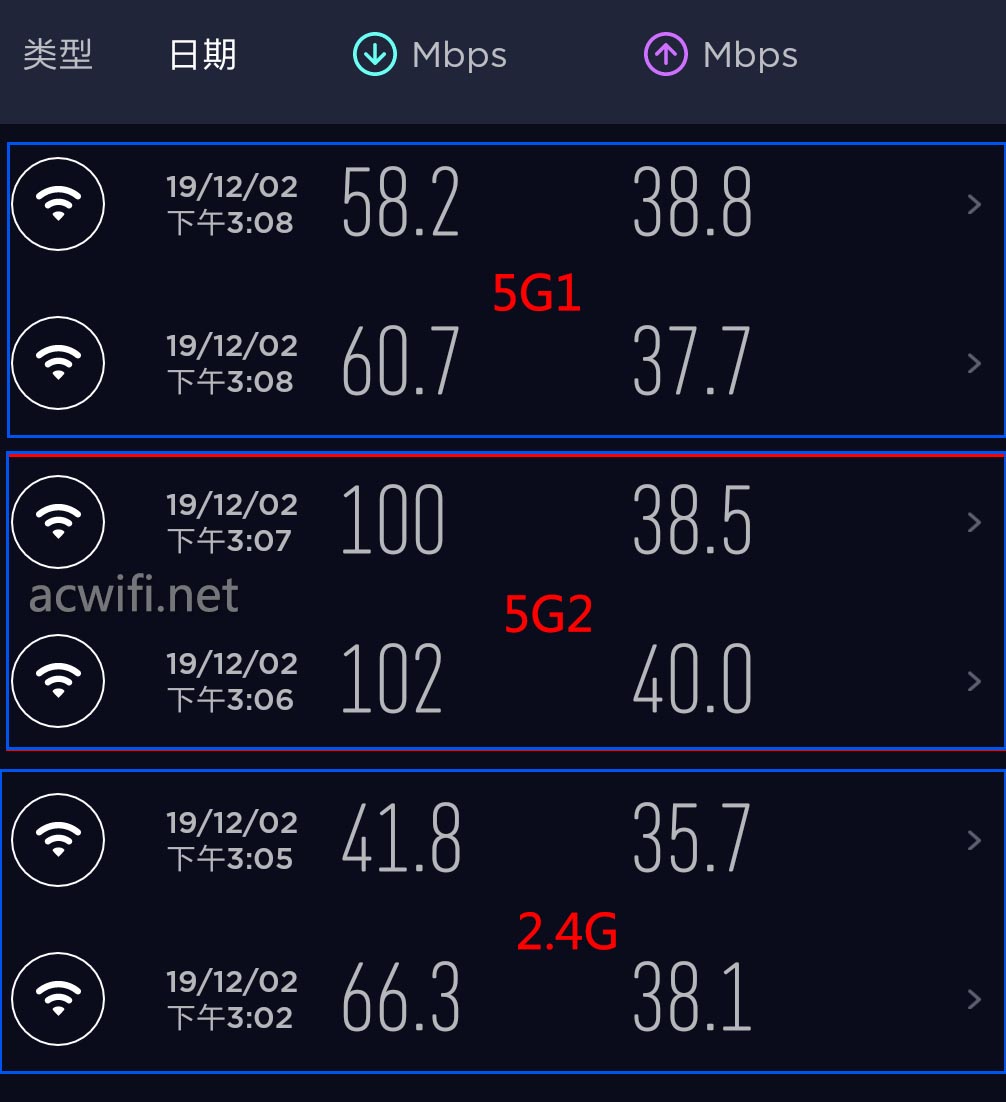

在拆机之前在D点位置用手机进行了测速,用手机小米4C分别测了2.4G和5G1、5G2。speedtest测速软件截图 如下:(路由器固件版本10.0.2.22)

SAM_519122

5G速度不理想,没有给我快的感觉。

最后装机后上电,还能开机,还有三频WI-FI信号出来,测速正常,跟拆机之前没有区别,还好吧,就是失去了屏蔽罩,华为好多路由器都没有屏蔽罩,没关系。近来国产推出的无线路由器,信号都不算强大,都被限制到最高100mw了???(SRRC认证)

华为A2无线路由器拆机

近400元的无线路由器,没有USB3.0就有点遗憾了!我以为它会有荣耀pro2的无线表现,有点失望!这只是表面测速,到时详细测试盾看。到时,到评测的时候!游戏加速只对荣耀V30有效,其它手机没有作用,所以这功能是非常的鸡肋。

荣耀猎人路由器京东购买链接

若有任何疑问可留言或关注微信公众号acwifi-net。

如需转载请注明来源和链接:路由器交流 » 荣耀猎人路由器拆机,弄坏了一点
