水星MER2600G拆机,多WAN口企业级无线路由器

点击领取淘宝双12红包,每天可领三次,最高1212元

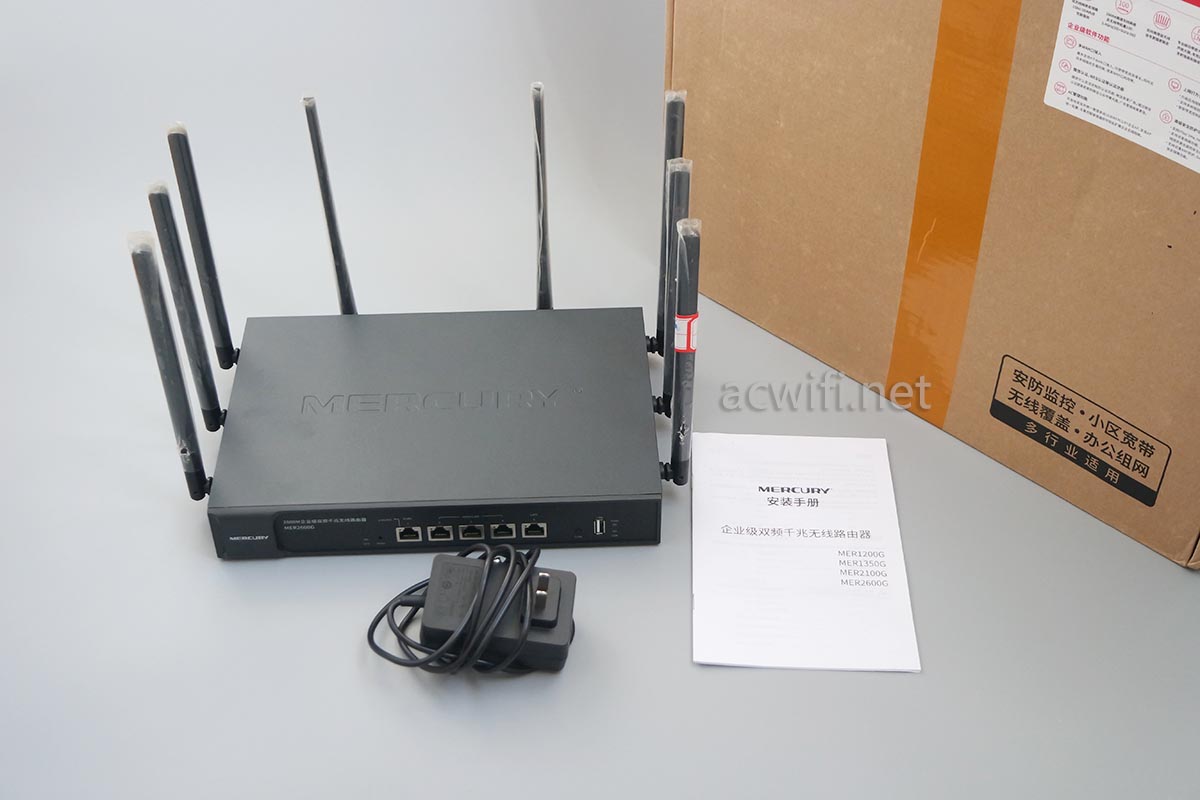

水星MER2600G也是咸鱼收来,不记得什么时候的事,只知道硕大的包装盒子被一堆路由器压在最底层。新的比较贵接近500块钱,我这个貌似310包邮买来,卖家说只用开机用过几天就没用了,二手价就等于一台水星D26G pro的价格吧。包装很大,机身很重,因为企业级是上机架的铁壳设计。应该是6月份的时候,听说水星有一款企业组的无线路由器2.4G和5G都带有功放。

水星MER2600G拆机

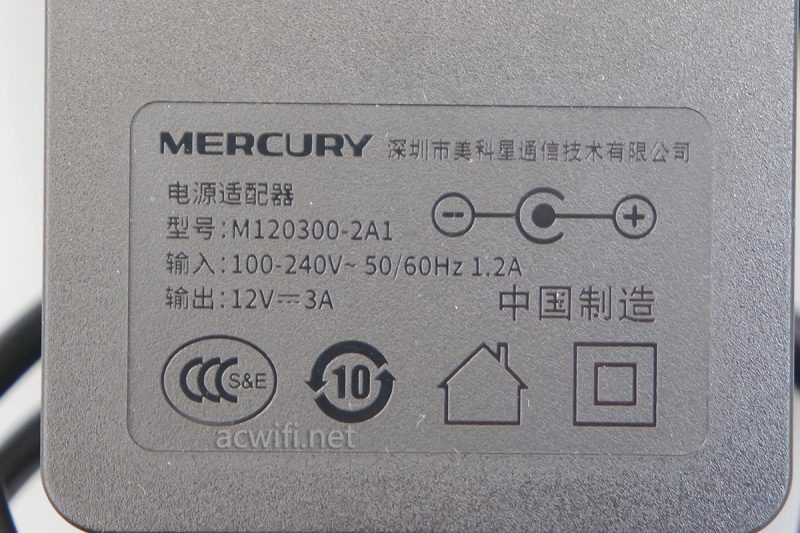

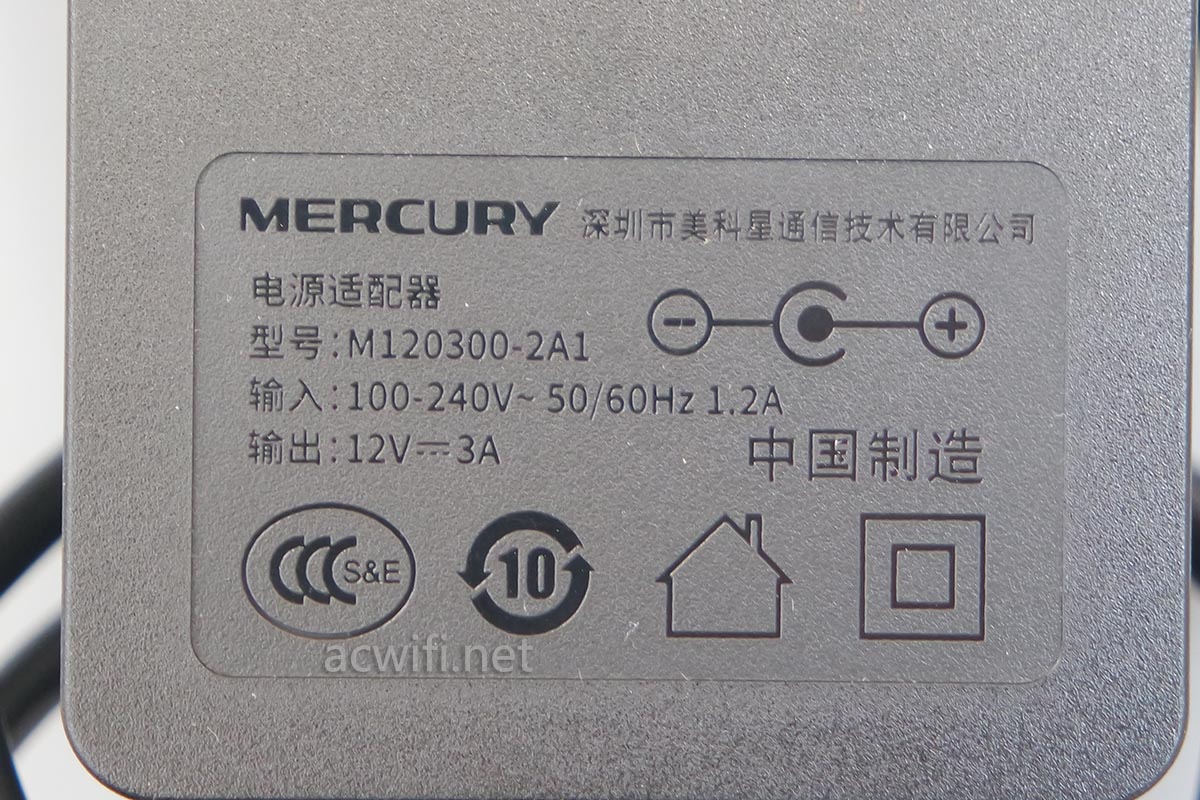

它的电源适配器体积也很大,从没有见过水星或TP用这么大个头电源,看输出功率也是吓人,居然有12V/3A,它只有一个USB2.0口,没有USB3.0口。很大很大!电源必须给好评。

水星MER2600G拆机

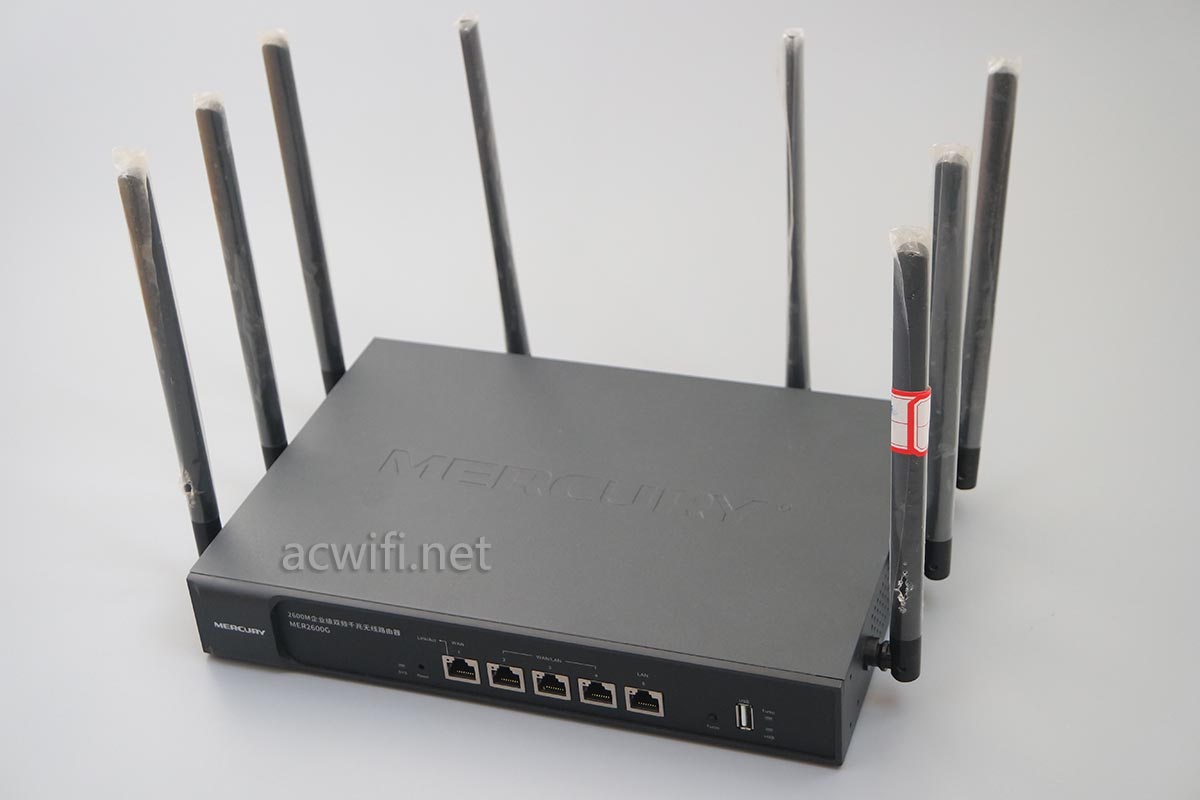

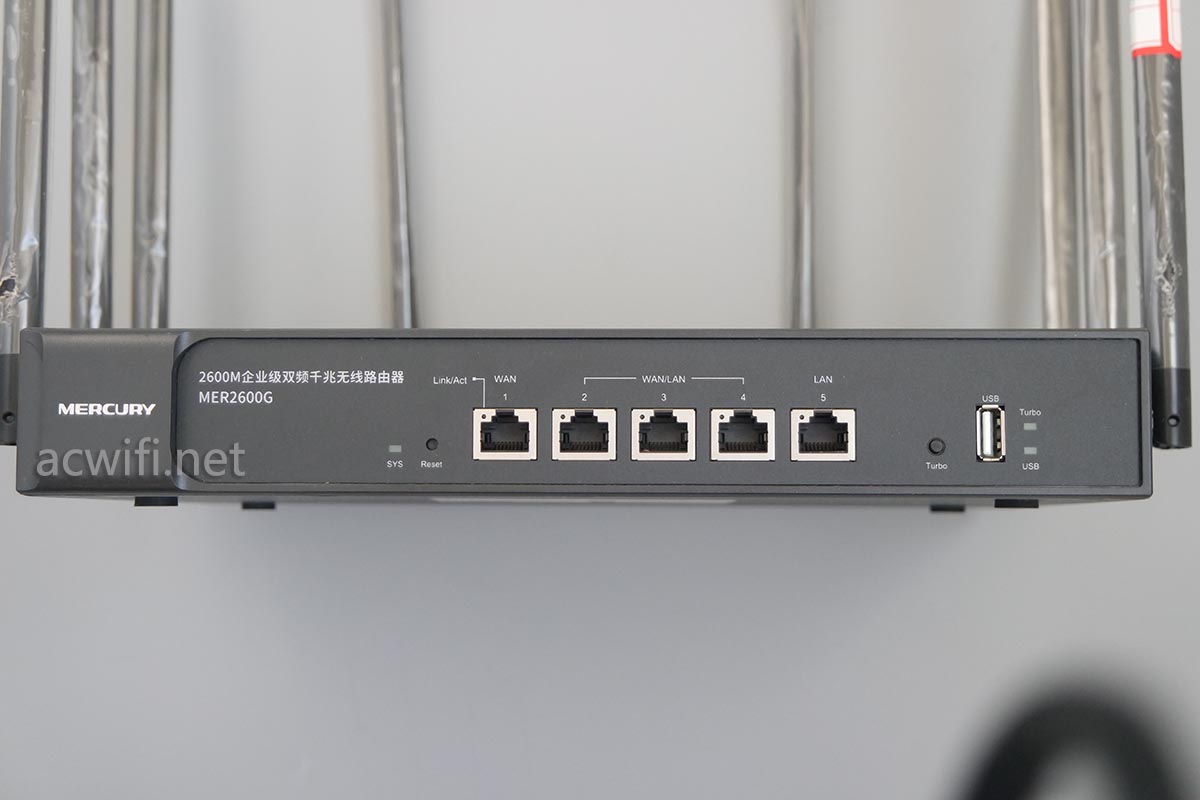

水星MER2600G是一款多WAN口无线路由器,最多可以4个WAN口吧。可同时接入4条宽带!

水星MER2600G拆机

8根天线呀,单频天线,2.4G和5G都是4x4mimo,所以一共8根才行。天线采用不可拆的设计。水星MER2600G拆机

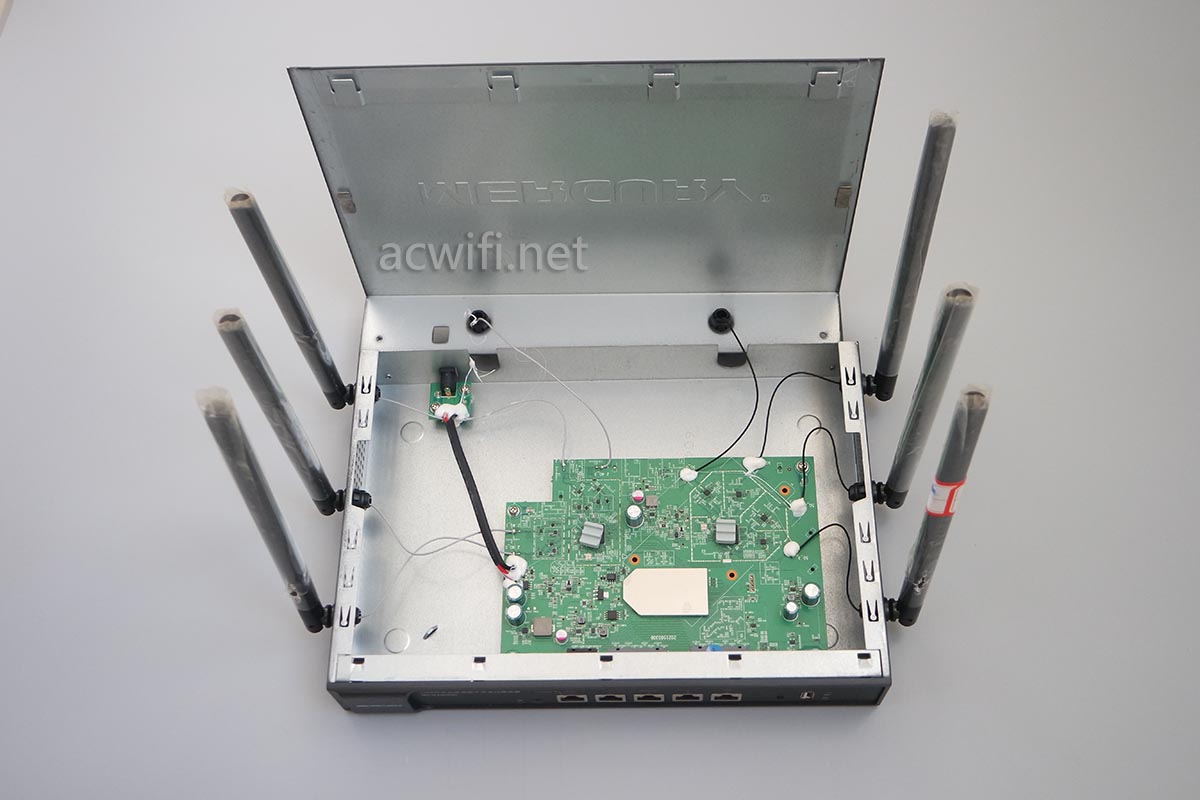

就2个螺丝,一颗螺丝上有保修易碎贴纸。拆开铁壳,里面主板显得很小,其实主板面积不小了。

水星MER2600G拆机

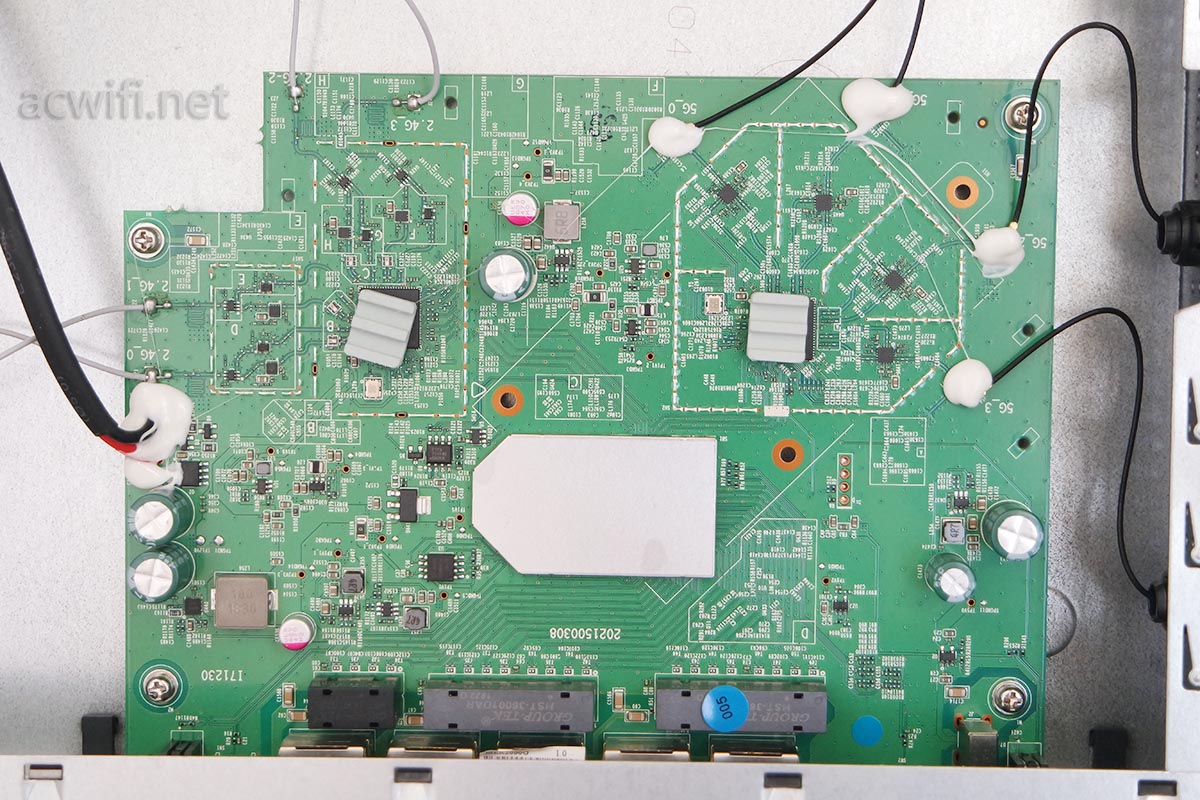

8条天线馈线都焊接在主板上,而且无线芯片并没有屏蔽罩,这样就掉身价了!CPU上有屏蔽罩,两颗无线芯片上有小小的散热陶瓷片。

水星MER2600G拆机

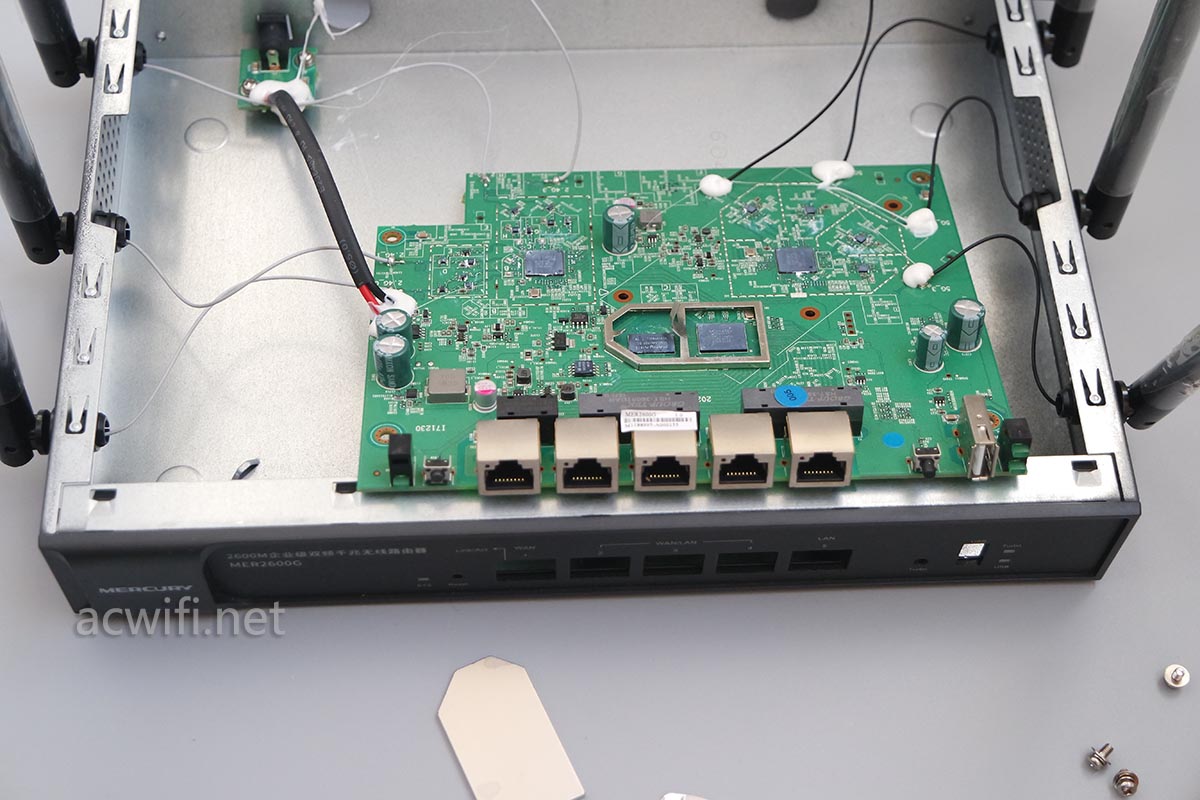

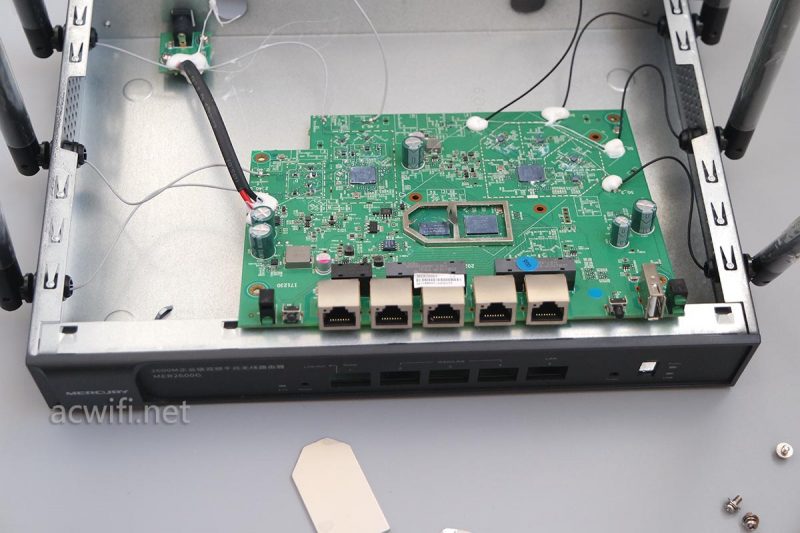

取下散热片和屏蔽罩:

水星MER2600G拆机

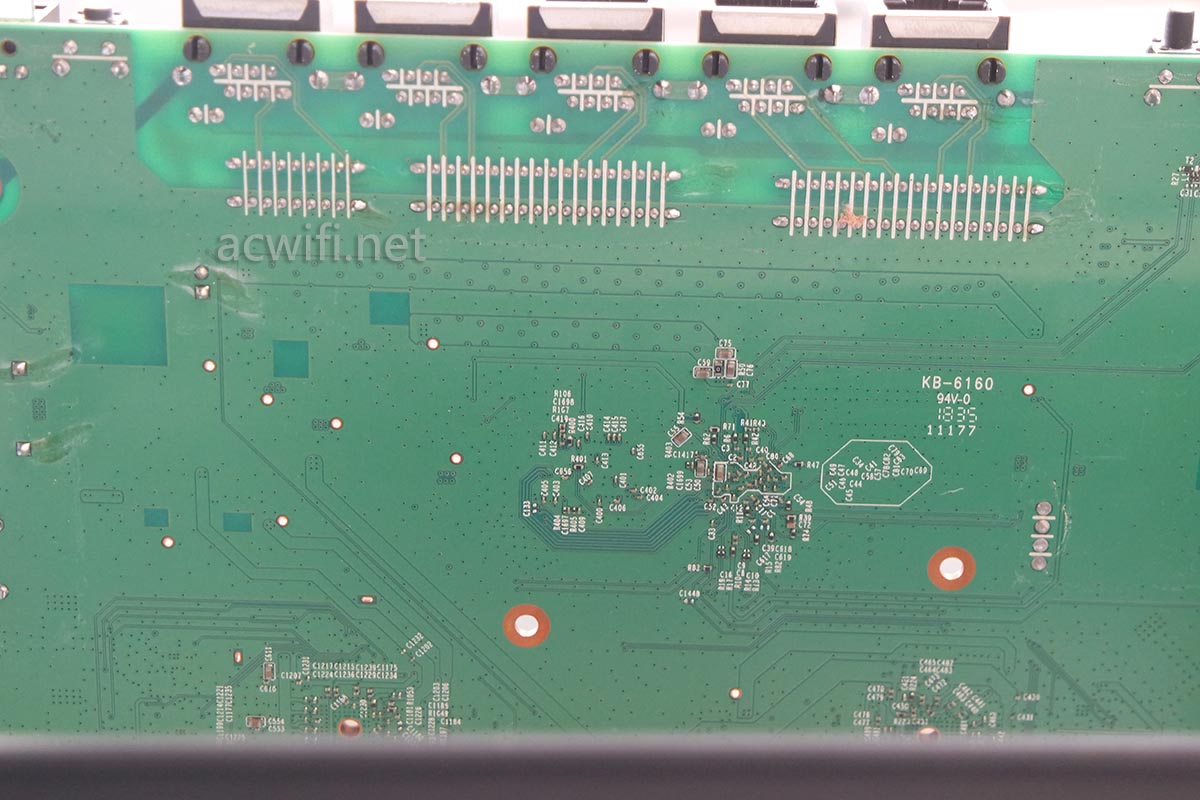

主板底面光光的,没啥好看:



、

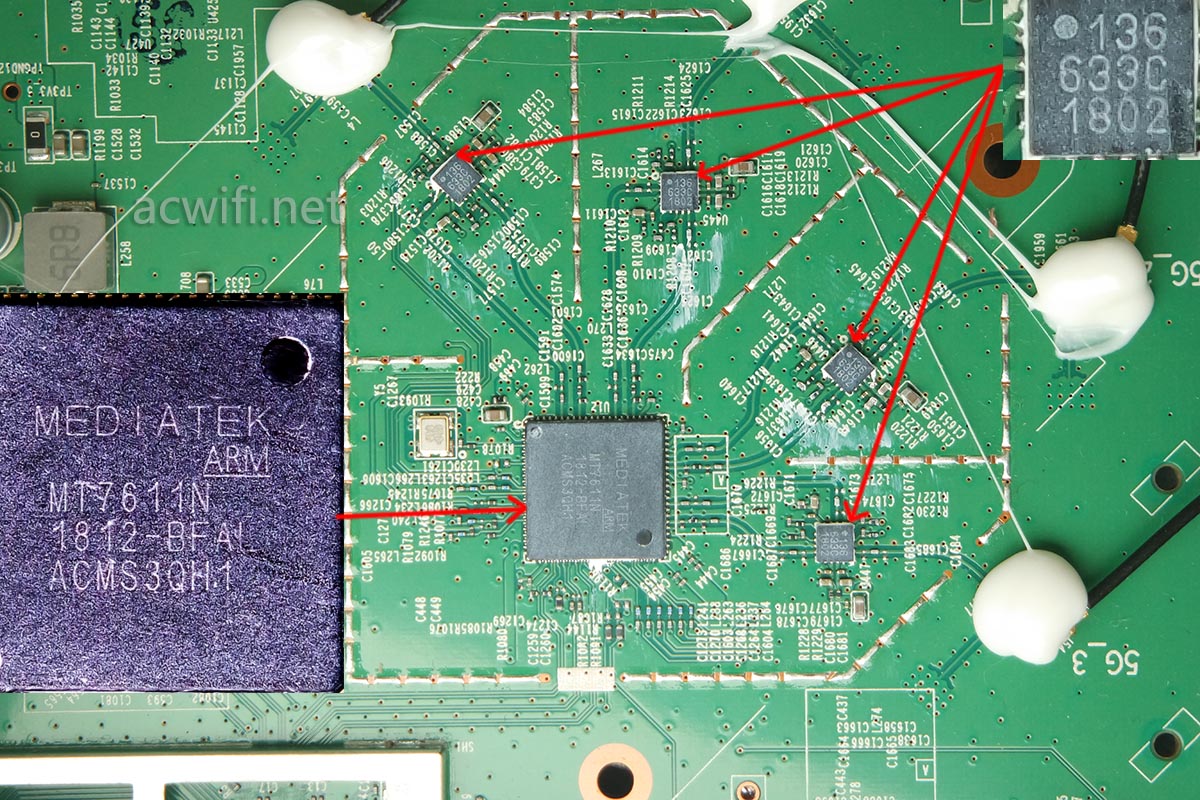

我比较关心水星MER2600G的5G芯片用的是MT7615N呢还是MT7611N。所以首先找个真相吧,如下图所示,果然5G还是是用了MT7611N,没啥问题。

点击领取淘宝双12红包,每天可领三次,最高1212元

还有外置四路的独立功放芯片,表面丝印着“136 633C”,型号是RTC5633C。

MER2600G拆机

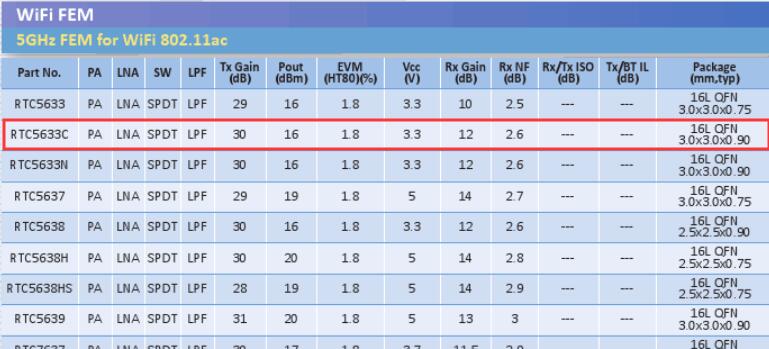

RICHWAVE的RTC5633C没有找到详细资料,官网上查看PDF要填啥资料的一堆。没办法!只有这样的资料:

20191123083125

它集成了PA和LNA

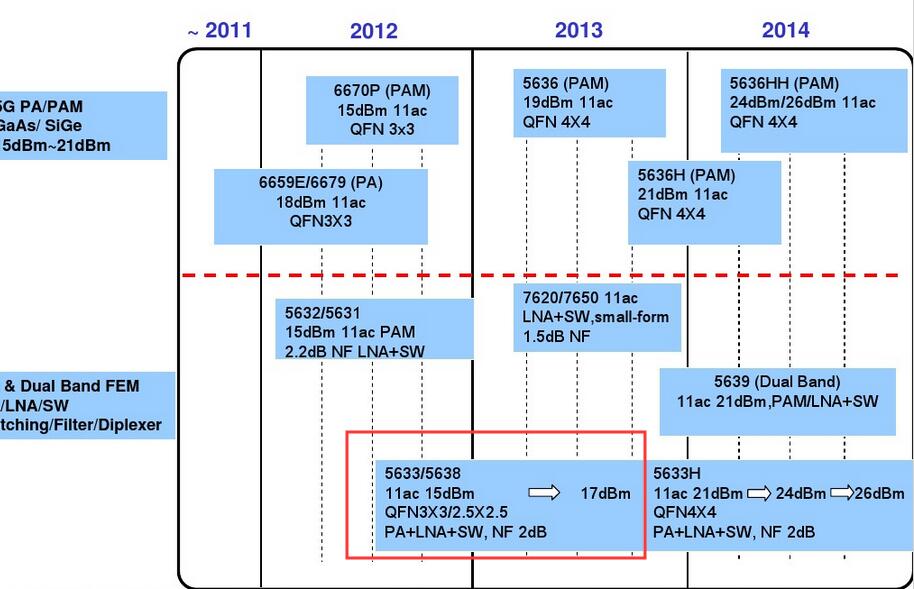

pout 16dBm,看着数据就不厉害。还有下图,但没有5633C。

水星MER2600G拆机

我感觉没有dir878/dir882用的RFFM4552强。

接着看2.4G无线芯片,型号是MT7615N,4x4mimo,支持256-QAM,在802.11N模式下最高速率800Mbps。但不代表你用手机连接它就能有这个速率,无线不是一厢情愿,遵循木桶原理,最高性能由短板的一方决定,说的就是手机。手机最高是2x2mimio,若只支持20MHz频宽,在256-QAM时的速率是173Mbps或192Mbps,若支持40MHz频宽,最高400Mbps。

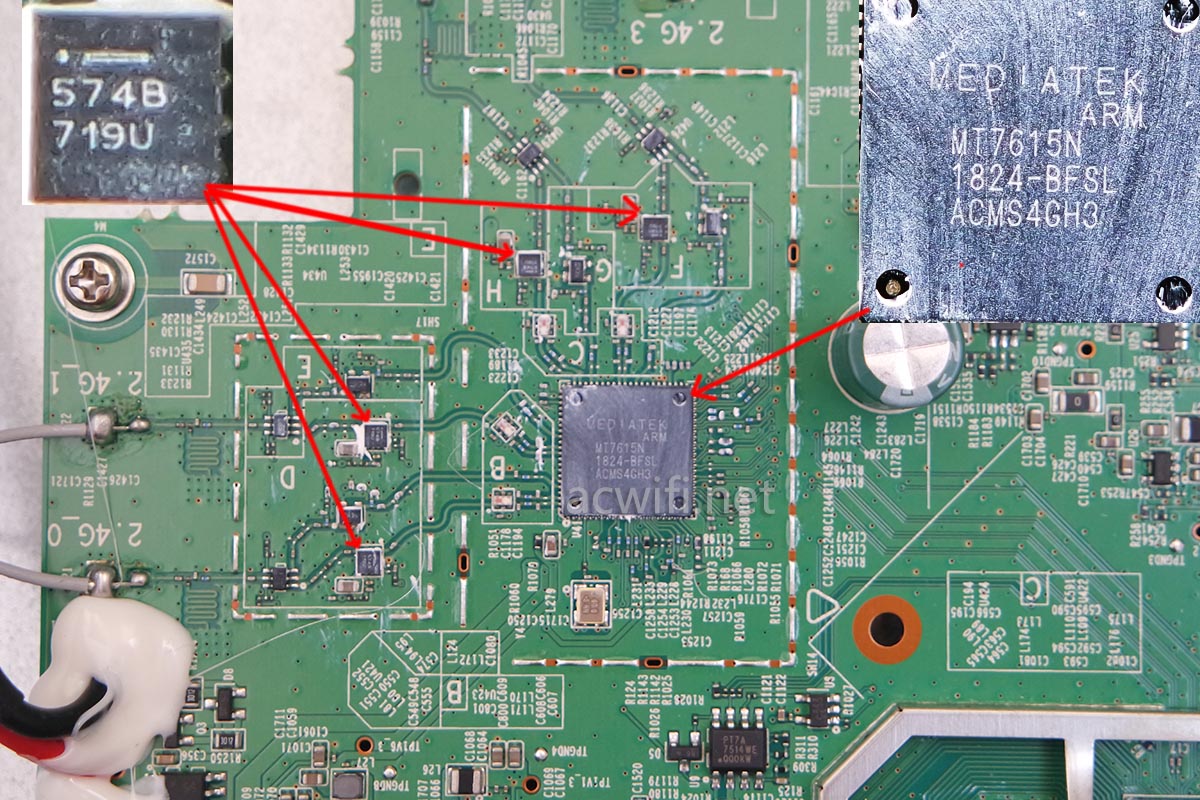

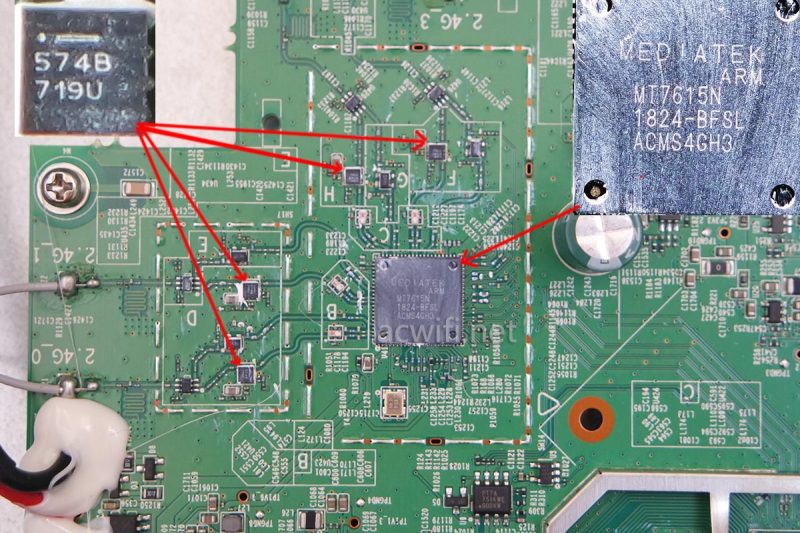

MT7615N外面有四路功放芯片,上面丝印着“574B 719U”,型号是SE2574BL-R,它是颗2.4G PA。TheSE2574BL-Ris  a  complete  802.11  b/g  WLANdiscrete  power  amplifier.



MER2600G拆机

参数如下:

Dual Mode IEEE802.11b & IEEE802.11g
Integrated PA, digital bias control, 50Ω input and , 50Ω input and
output match, 3.2GHz TX Filter.
Integrated harmonic filter.
Integrated load insensitive Power Detector, with
<1dB error at 2:1 mismatch
21 dBm Output Power, 802.11b, 11 Mbps
18.5dBm @ 3.0 % EVM, 802.11g, 54 Mbps
2.3 V to 4.8 V direct to battery supply
Lead free, Halogen free, ROHS compliant ,
2 x2x0.9 mm QFN package, MSL 1

功率不高。

PA的附近有LNA,但不懂啥型号。

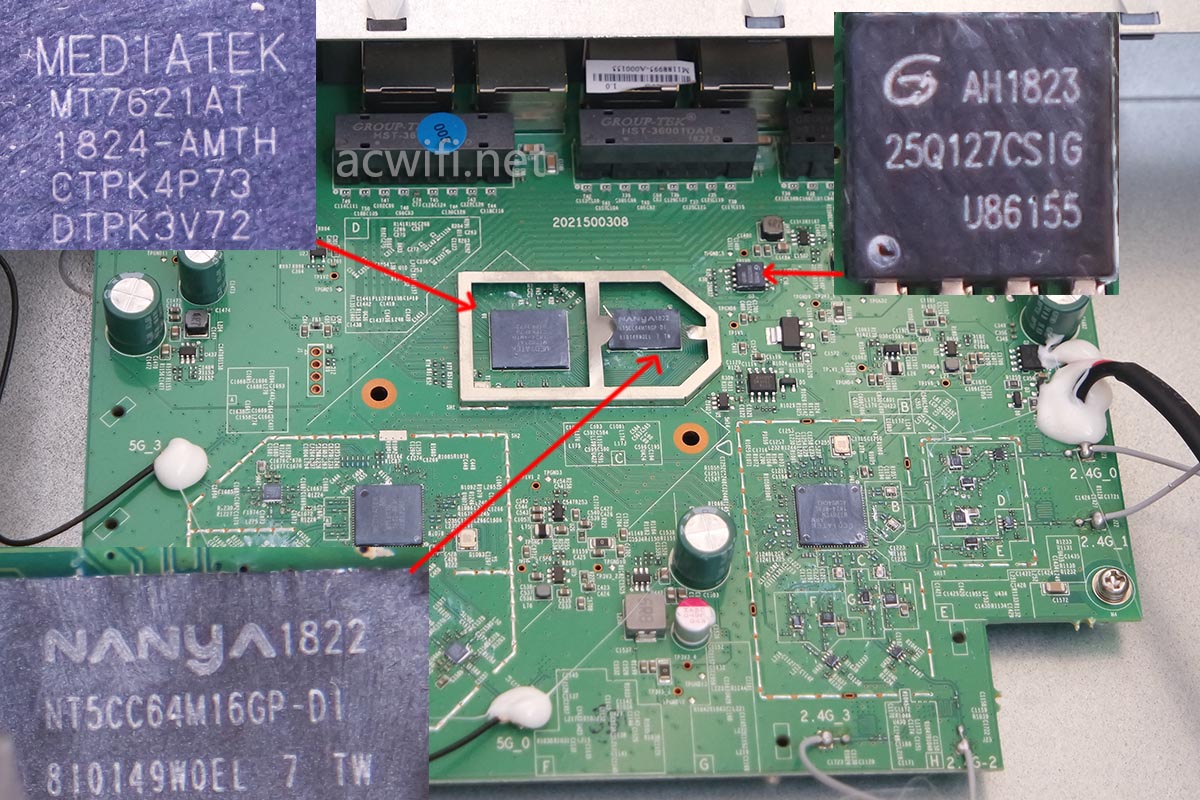

最后来看CPU和内存了,如下图:

MER2600G拆机

CPU型号是MT7621AT,大家都很熟悉了,双核880MHz,集成千兆交换机芯片。内存型号是NT5CC64M16GP-DI,容量 128MB,闪存型号是25Q127CSIG,容量16MB。

企业组路由器,贵在固件方面。比如上网流控,行为管理、微信认证、WEB认证等,还兼有AC控制器的功能,USB2.0口可共享打印,实测过。如果想要TPLINk那些WDR86XX系列的400-500左右的,还不如买水星这款,硬件和固件都有点保证,只是外观有点傻大粗!

水星MER2600G京东购买链接

天猫购买链接



若有任何疑问可留言或关注微信公众号acwifi-net, 人工回复!

如需转载请注明来源和链接:路由器交流 » 水星MER2600G拆机,多WAN口企业级无线路由器
