咸鱼老是推送一些垃圾给我。卖家说新买来不久的腾达MW5突然就坏了,开机指示灯常亮绿色,没有无线,复位没反应。40多块钱买来试试吧,反正好坏也能拆,也没想要对它做测试。卖家说电源留着有用,好吧,只有包装盒和机身。时常有一种心态,就是或许我摸一摸它就能修好呢。

腾达MW5拆机

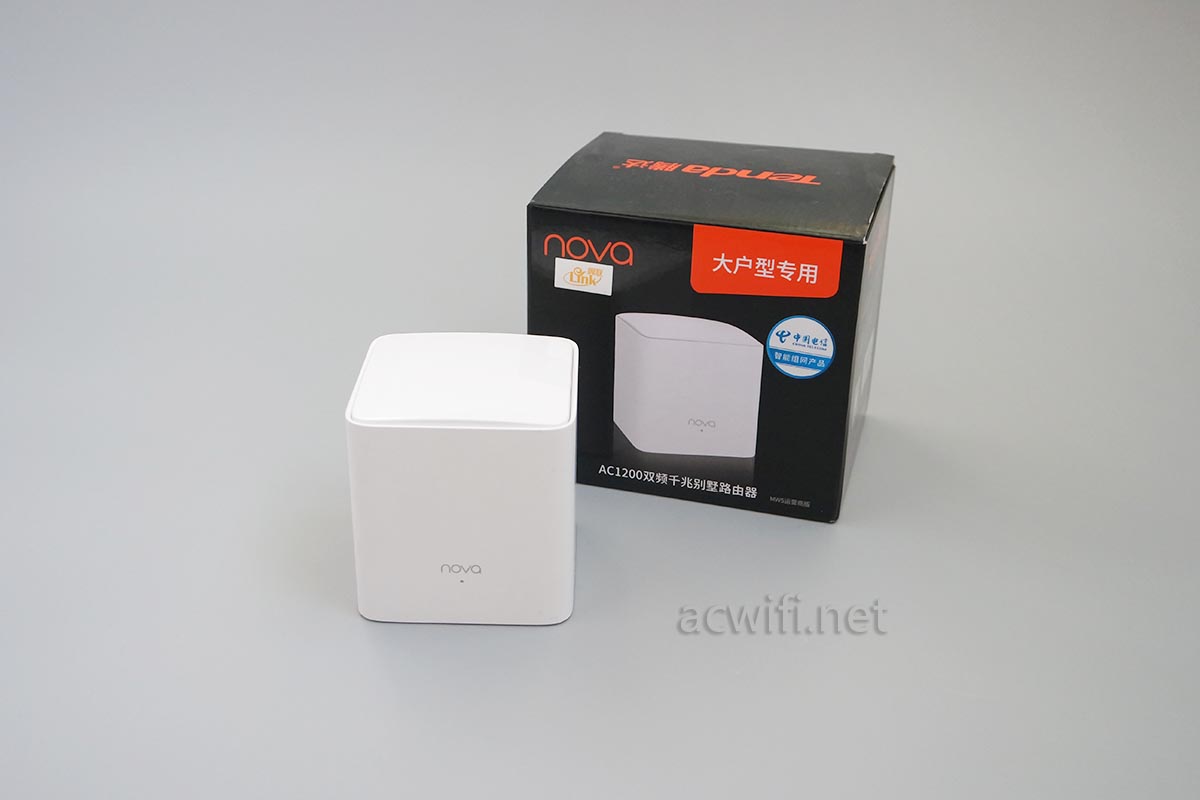

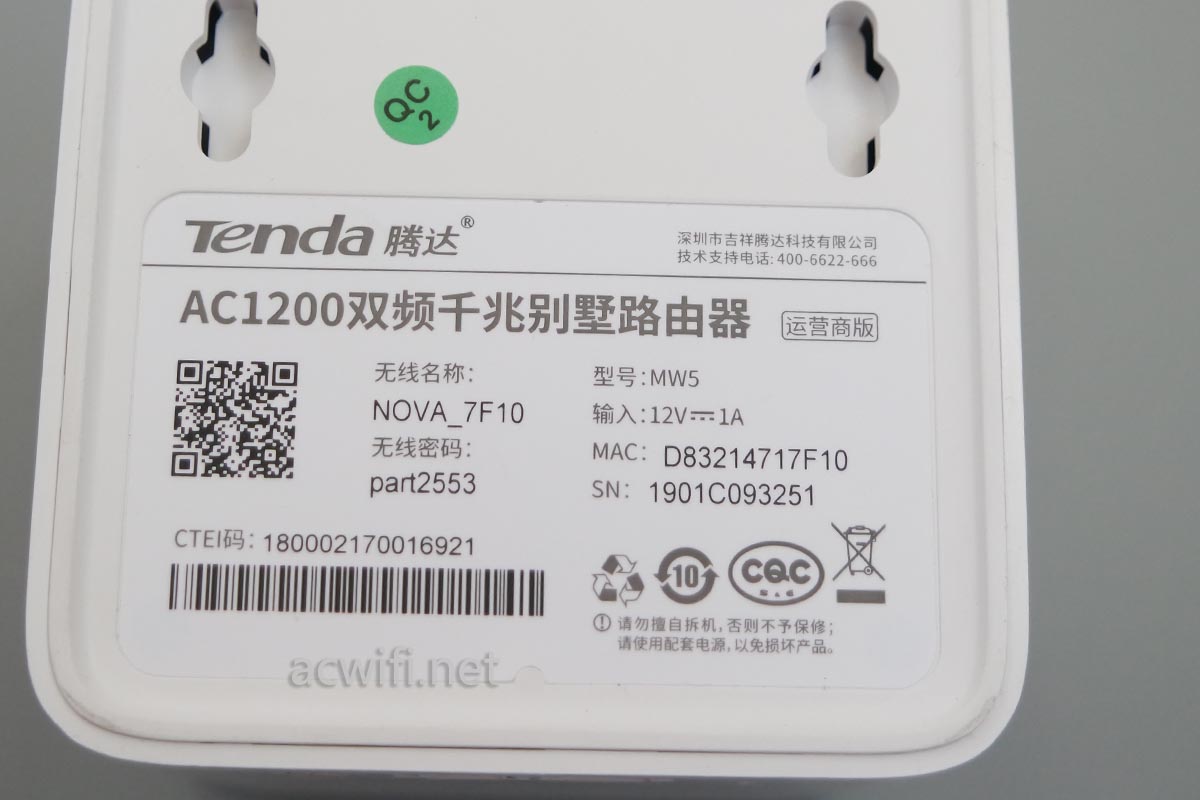

从外包装上来看,肯定是运营商的版本了。不知有没有缩水了功放芯片呢。拆机看看吧。

机身底部:

腾达MW5拆机

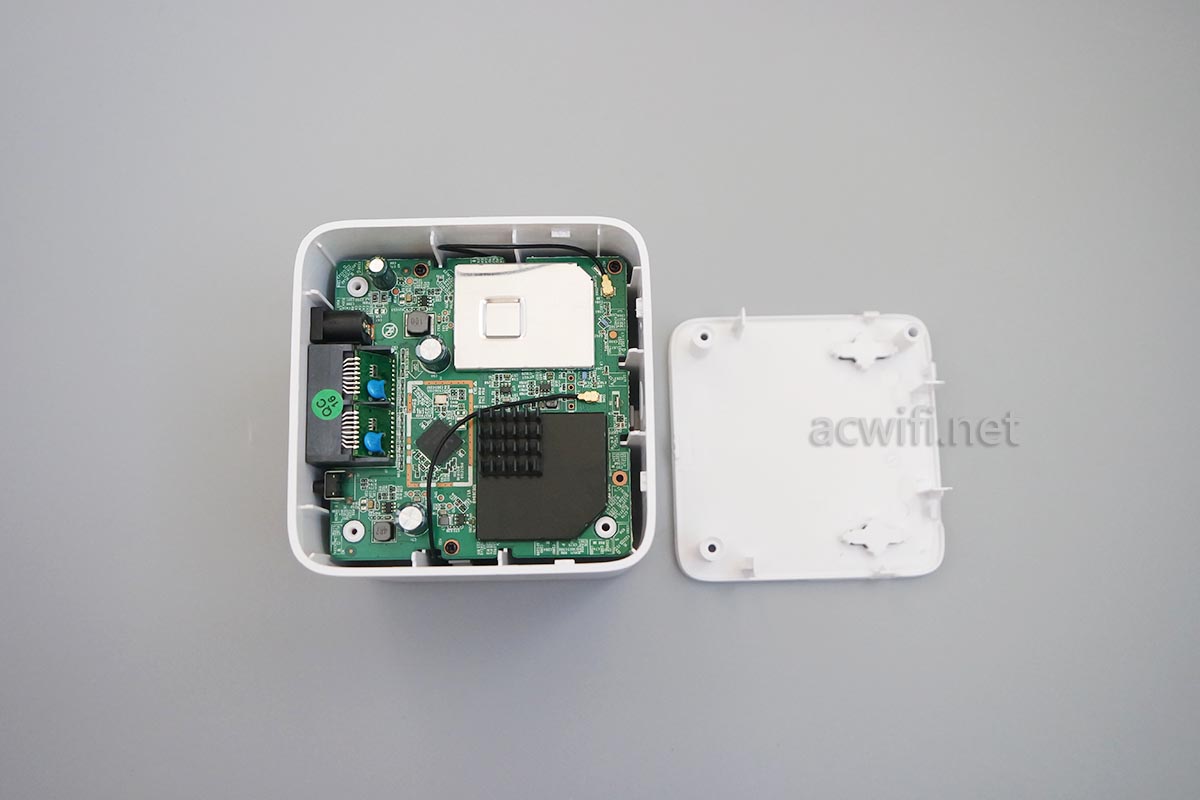

拧下标签底部的2颗螺丝,分离出底壳,看见主板了,有屏蔽罩,有一点儿散热。

腾达MW5拆机

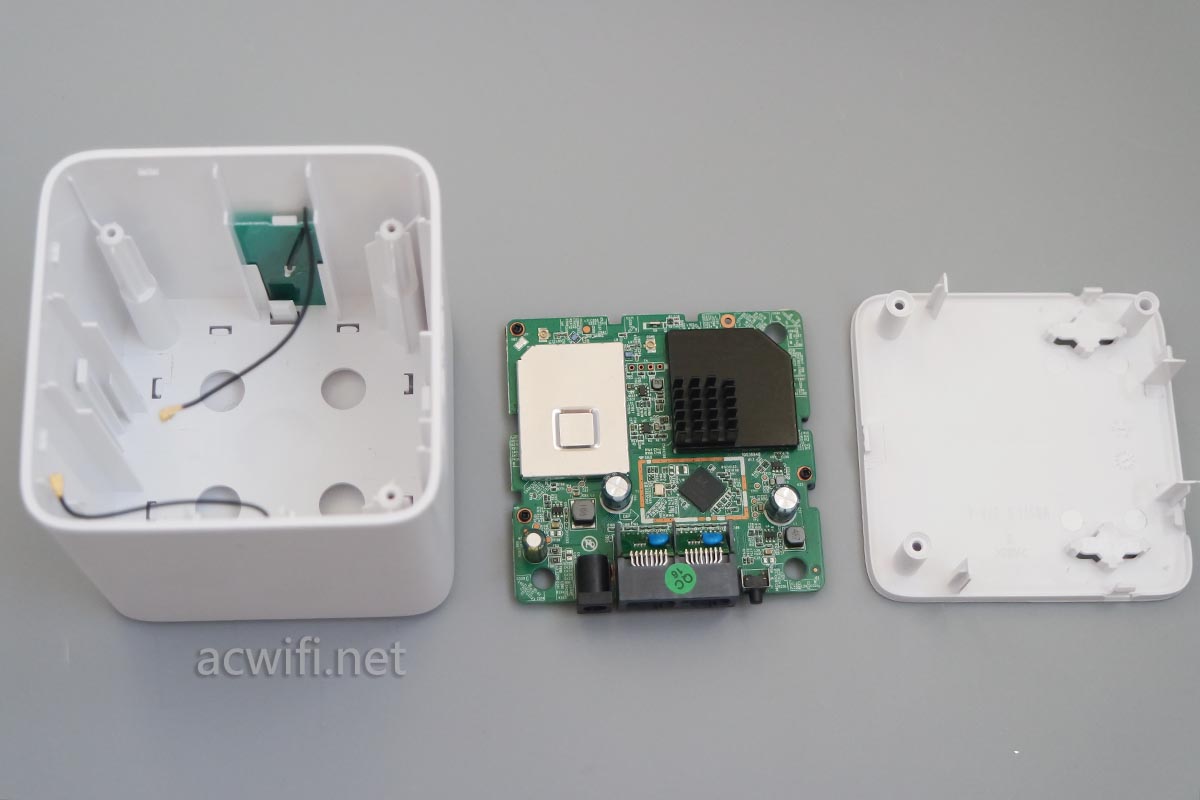

拆下天线接头,取出主板:

腾达MW5拆机

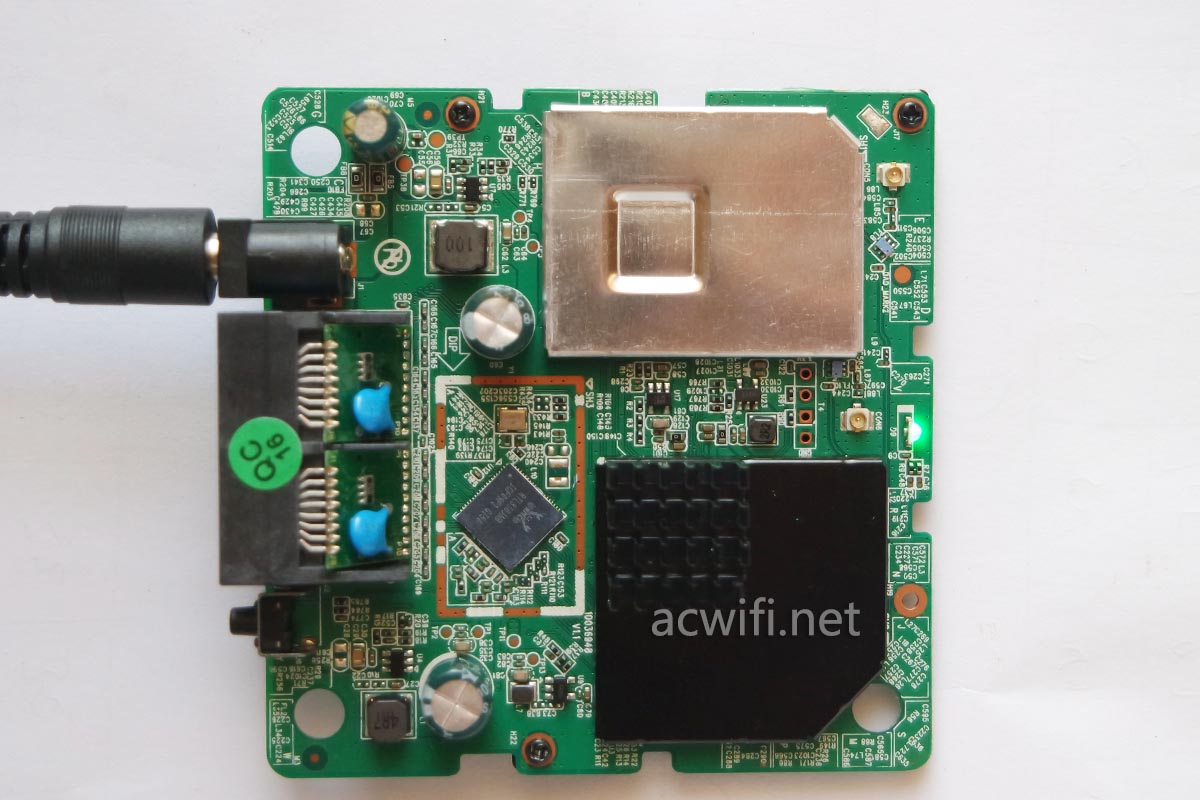

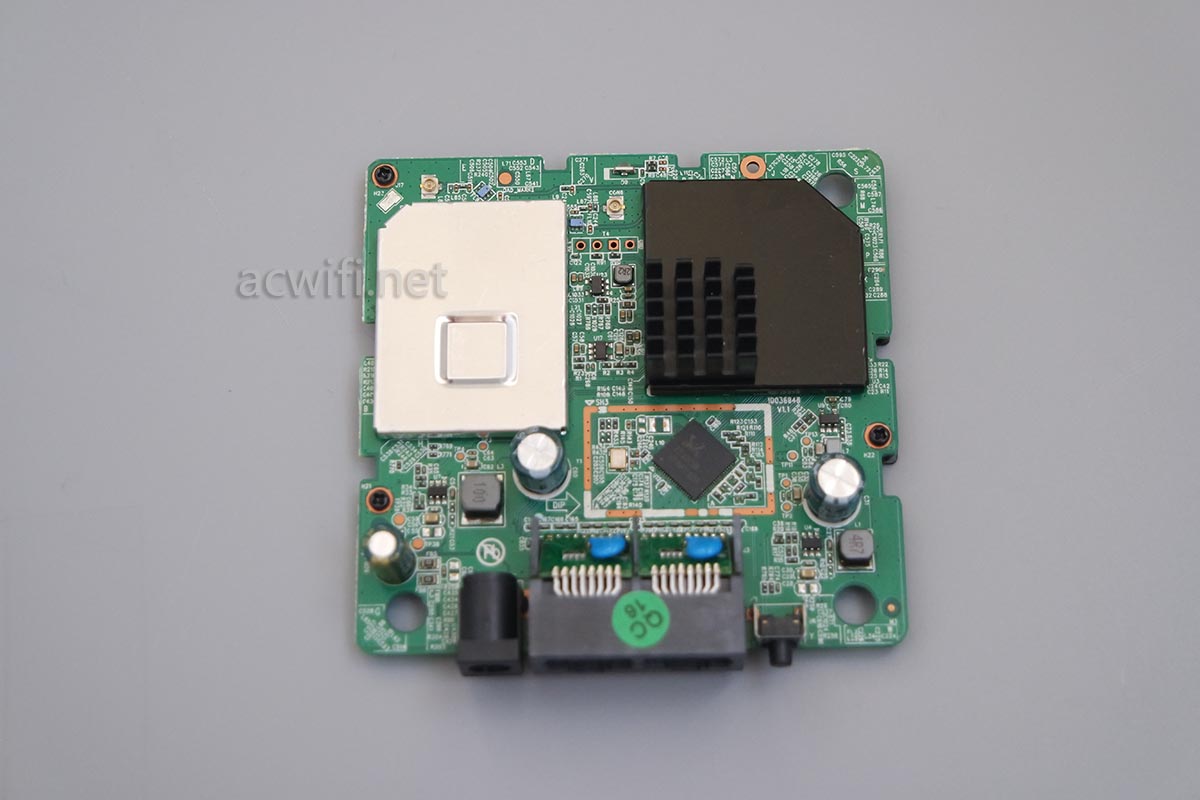

主板正面:

腾达MW5拆机

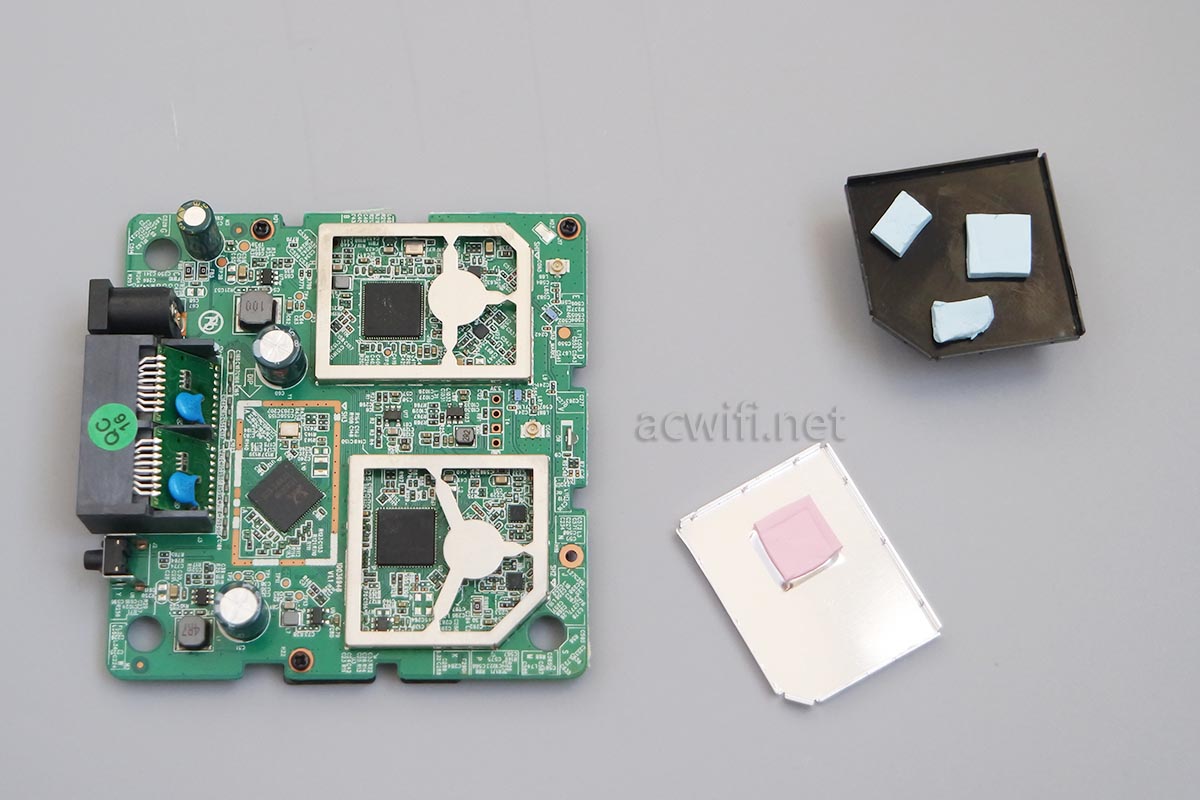

掀开两块金属屏蔽罩:

腾达MW5拆机

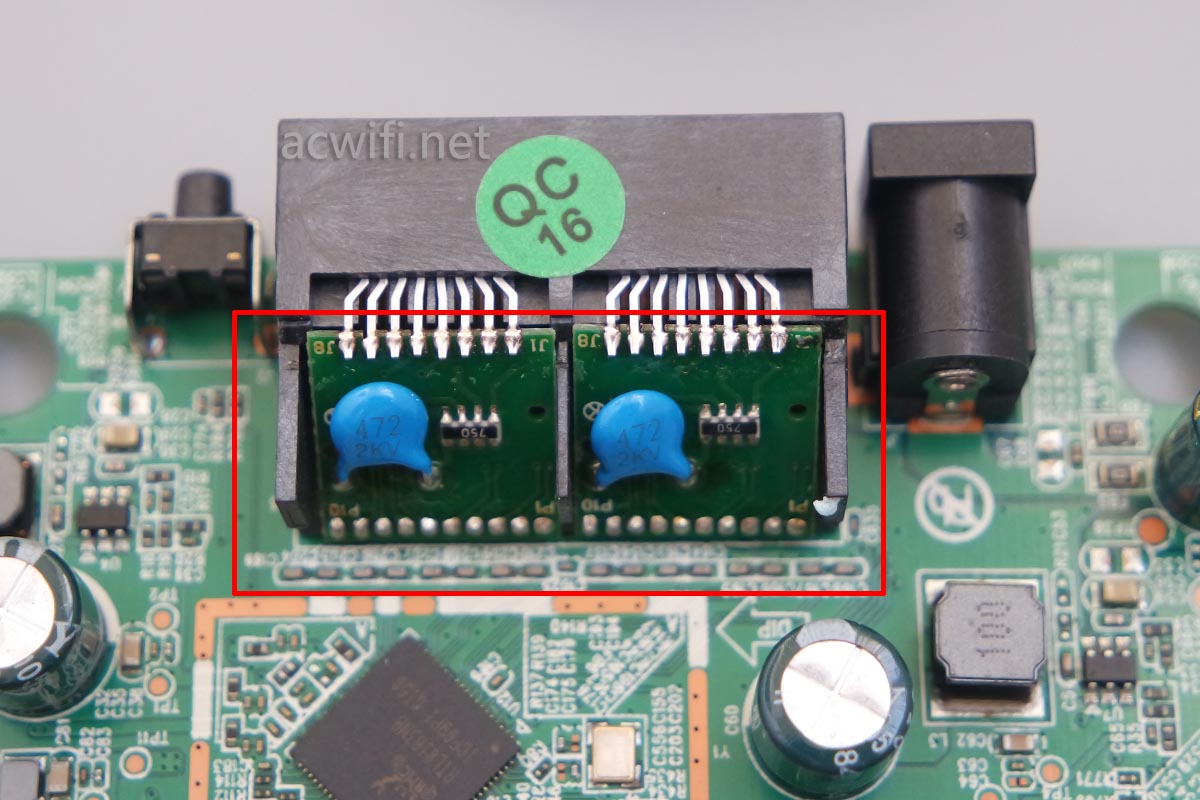

没有网络变压器,又看见新的事物,如下图红框位置就是网络变压器吧?这就是缩减成本的表现。

腾达MW5拆机

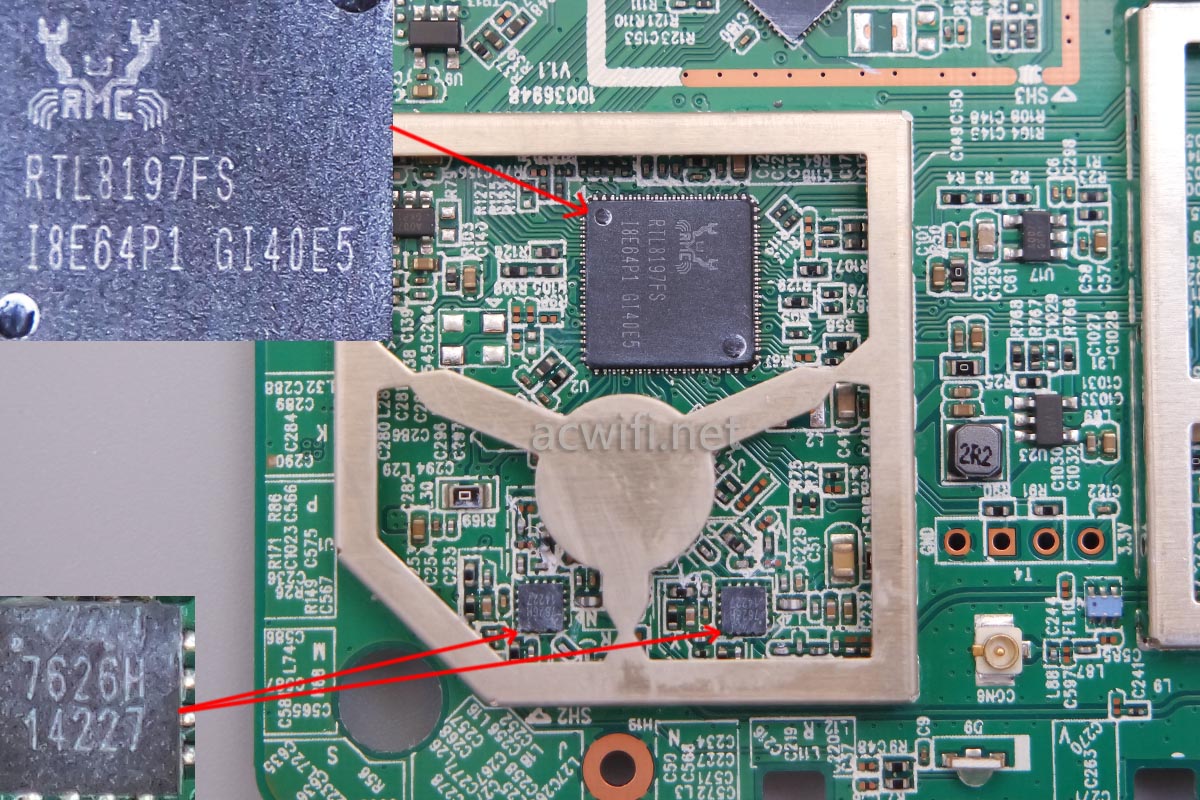

先看CPU部分,型号是RTL8197FS,用这个芯片是必然的,MW3、MW6,AC10、AC11这些都是了。集成了2x2mimo的2.4G,最高速率300Mbps。可见CPU下方有两路外置功放芯片,MW3都有外置PA,所以没有理由MW5会没有吧。

腾达MW5拆机

芯片上丝印着“7626H 14227”字样,型号是RTC7626H,Richwave公司的产品。这是一颗2.4G FEM芯片,集成了PA和LNA。

参数如下:

Frequency range: 2.4 – 2.5 GHz
3 V to 5 V single supply voltage
Integrated high performance PA, LNA with bypass function, and SP3T switch
Input & output fully 50 ohm matching
Integrated positive slope power detector
+21 dBm linear output power at 3% EVM, 802.11g 64 QAM, 54 Mbps, 5 V
Small 16L QFN 2.5×2.5×0.75 mm 3 package
RoHS / Halogen Free Compliant
Moisture Sensitivity Level : MSL 3

MW5的2.4G外置功放芯片跟MW6 1A缩水版使用的一样。

点击领取淘宝双12红包,每天可领三次,最高1212元

跟着看5G芯片,型号也必然是RTL8812BRH,2x2mimo,867Mbps。

腾达MW5拆机

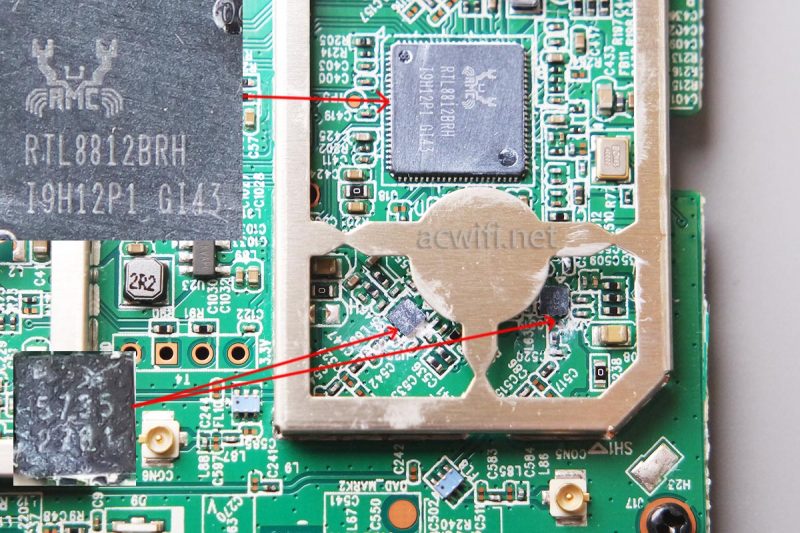

同样地采用了外置独立功放芯片,丝印着5735,型号是SKY85735-11,集成了PA和LNA。它的参数如下:

Integrated high-performance 5 GHz PA, LNA with bypass, and SPDT
Fully matched input and output
Integrated, positive slope power detector
Transmit loopback mode
Transmit gain: 32 dB
Receive gain: 14 dB
Output power: +21 dBm, @3% (–30 dB) DEVM, MCS7, HT40
Output power: +20 dBm @ 1.8% (–35 dB) DEVM, MCS9, VHT80
Direct connection to battery with 5 V nominal supply voltage
Small MCM (12-pin, 2.0 x 2.0 x 0.6 mm) package
(MSL3, 260 C per JEDEC J-STD-020)

在80M频宽和256-QAM下,最大输出功率+20dBm=100mW。不算很强的功率。

MW6缩水版也是用SKY85735-11。

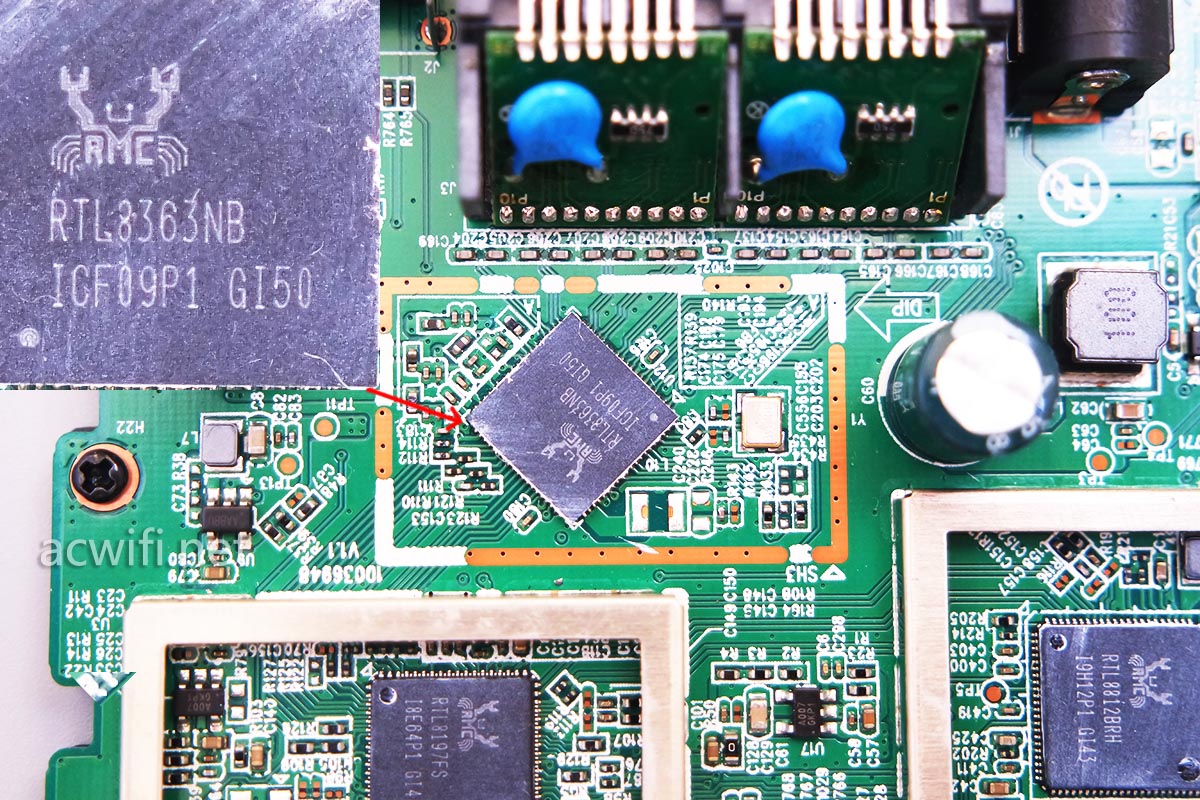

千兆交换芯片型号是RTL8363NB。

腾达MW5拆机

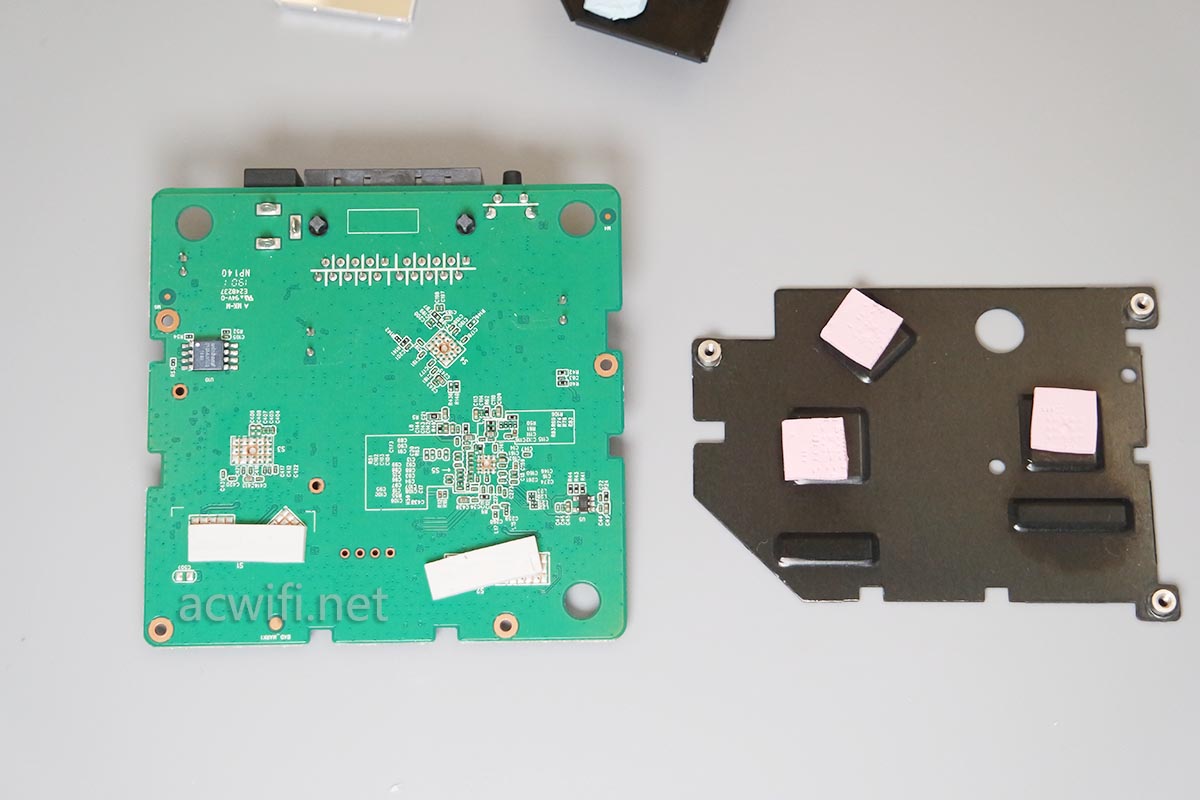

主板背面的散热片取下来,如下图:

腾达MW5拆机

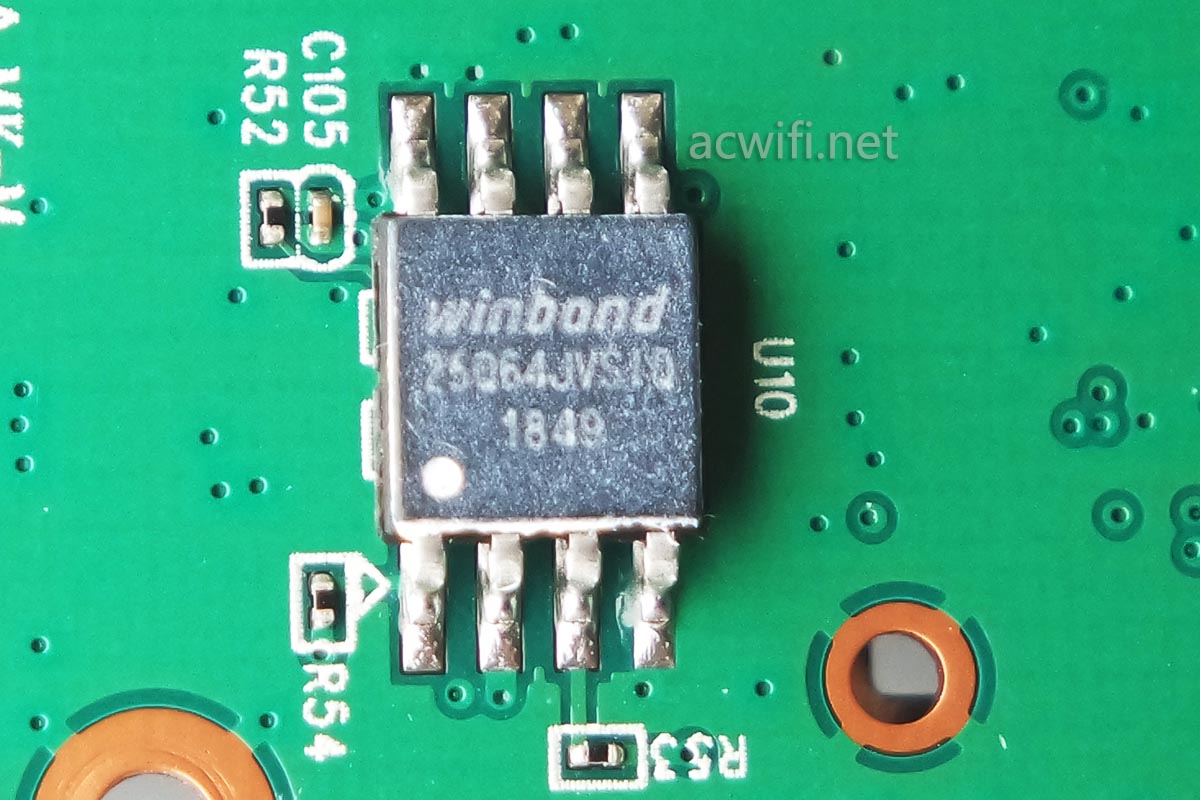

有一颗闪存芯片,型号是25Q64JVSIQ,容量8MB。

腾达MW5拆机

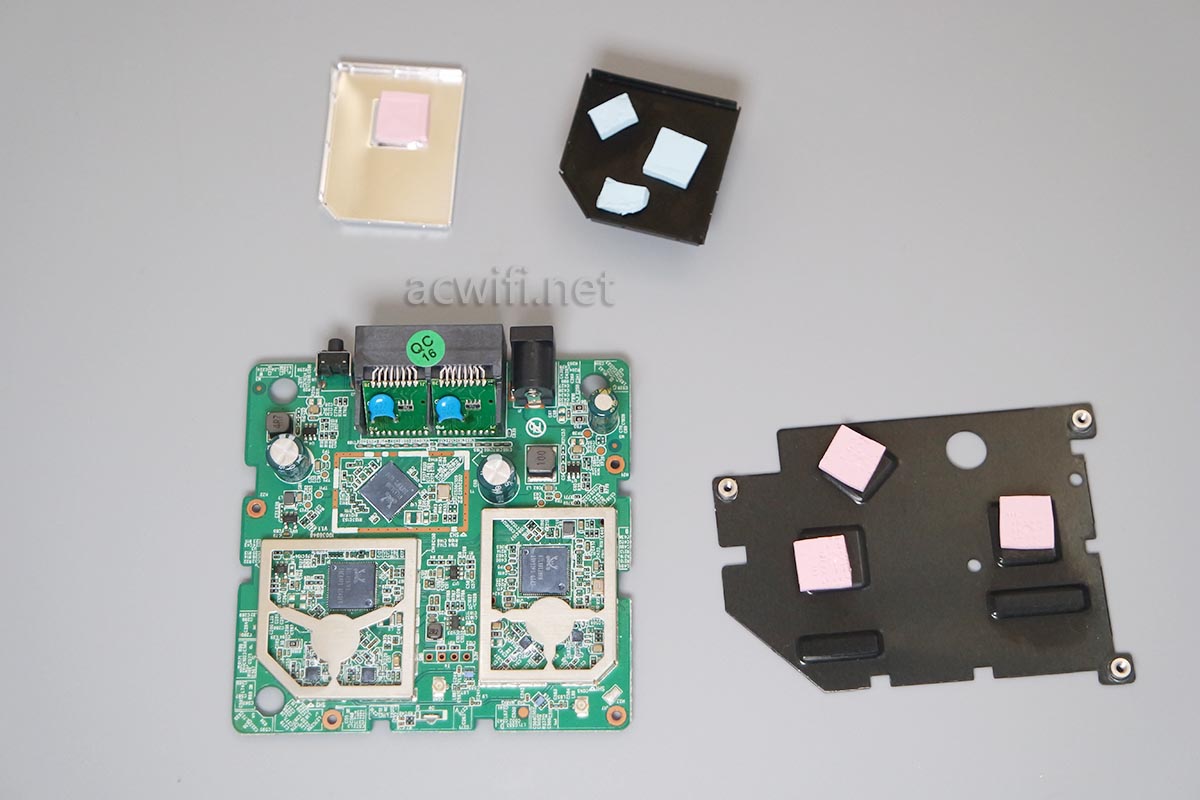

至此腾达MW5拆完了:

腾达MW5拆机

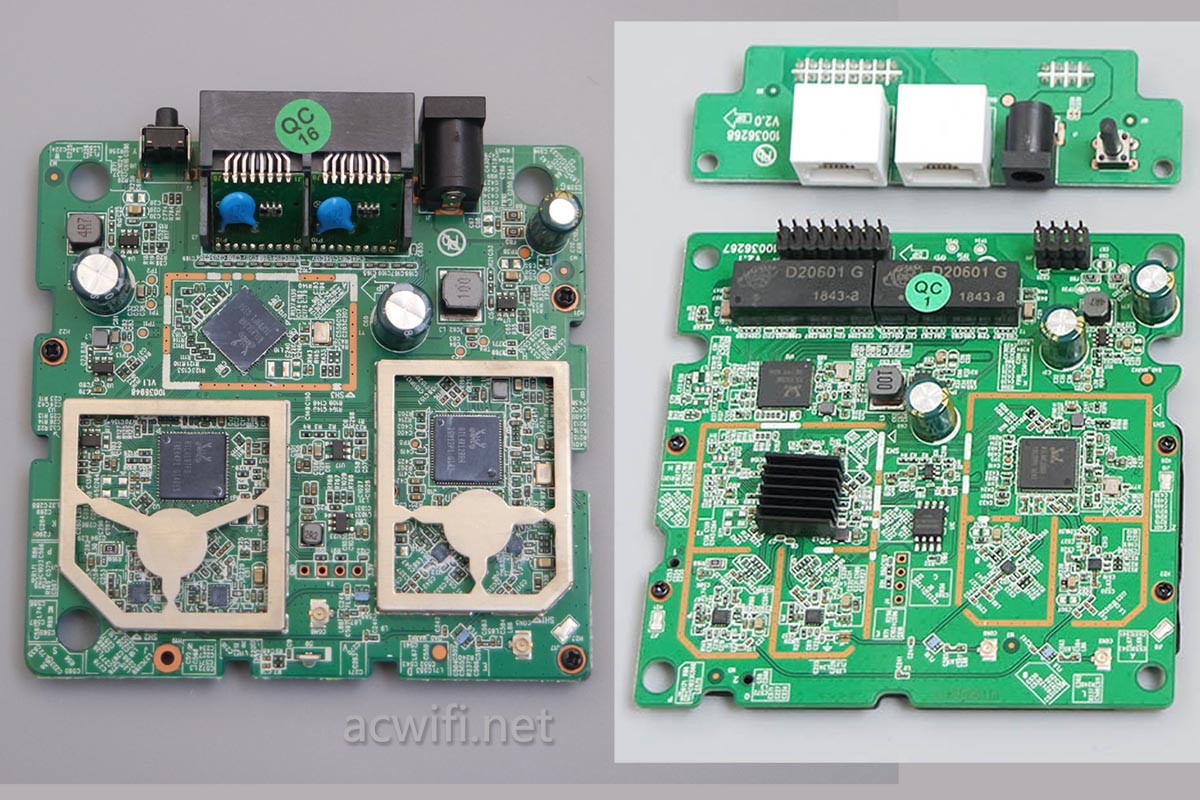

我把MW5与缩水版的MW6放在一张图里:

MW5 MW6

腾达MW6 1A电流版本V2.1拆机,缩水有点过了!

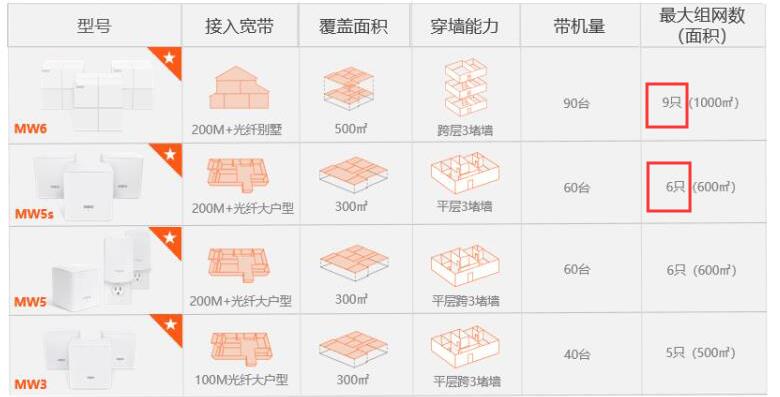

可以说无线芯片和功放芯片都一样,网口数量一样,买MW5就行了,还买个P的MW6 1A的缩水版本。可能MW5在节点数量上有限制,就是固件上有些不同。找来一张图:

20191122105350

腾达MW6最多用9只来组网,而MW5系列是6只,MW3是5只。

MW5S套装是三只MW5吧?MW5套装是带2只墙装。有点乱!

反正我告诉你们了,MW6 1A版本就是MW5,而且MW6 1A版本没有屏蔽罩,没有屏蔽罩,没有屏蔽罩。也就是说MW5的用料还比MW6 1A版本要好,你自己考虑了。只有老的1.5A MW6才能明显强于MW5的信号。明白了MW5与MW6之间的区别没?

最后摸了几把,也没有摸好它,还是坏的:

若有任何疑问可留言或关注微信公众号acwifi-net,工人回复!
