H3C R300升级版2100M路由器拆机

H3C挺多型号是用RTL芯片,之前拆过腾达AC23,感觉这台R300升级版是跟AC23一样的硬件,速率一样是AC2100。腾达AC23拆机,最便宜的4x4mimo 5G

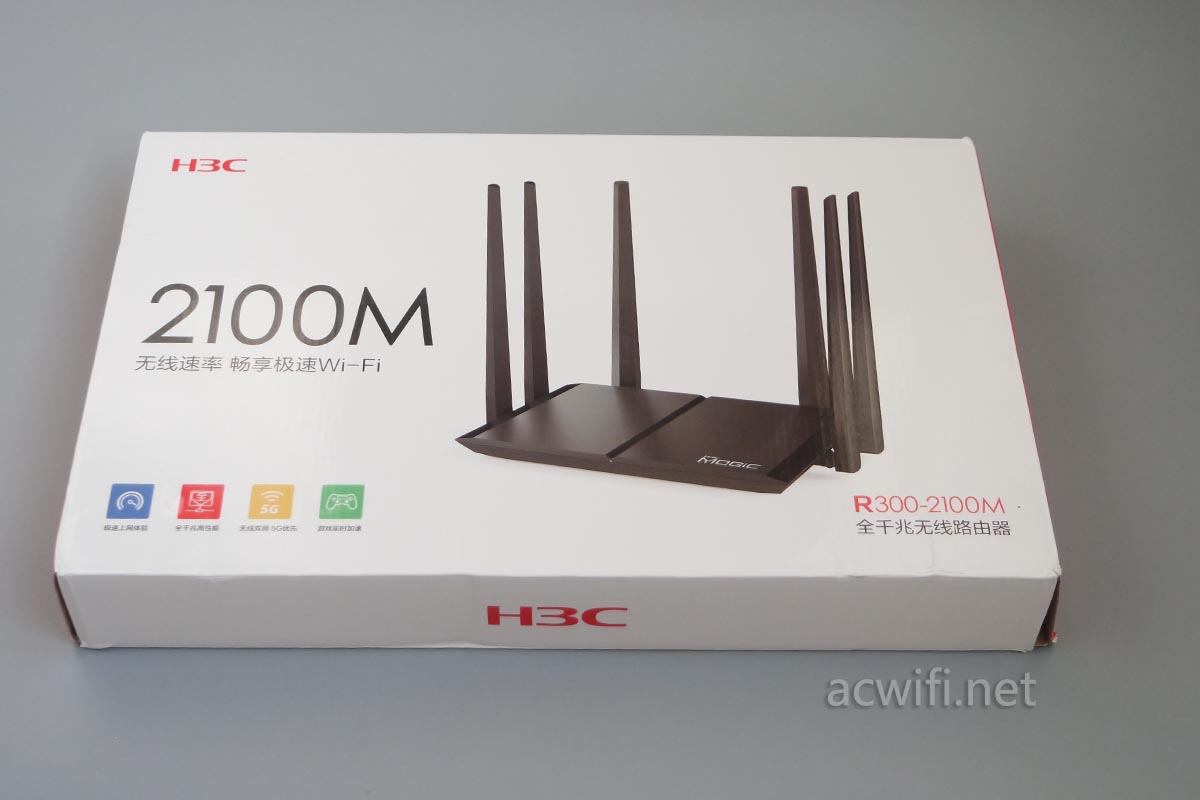

拆机看看吧

H3C R300升级版拆机

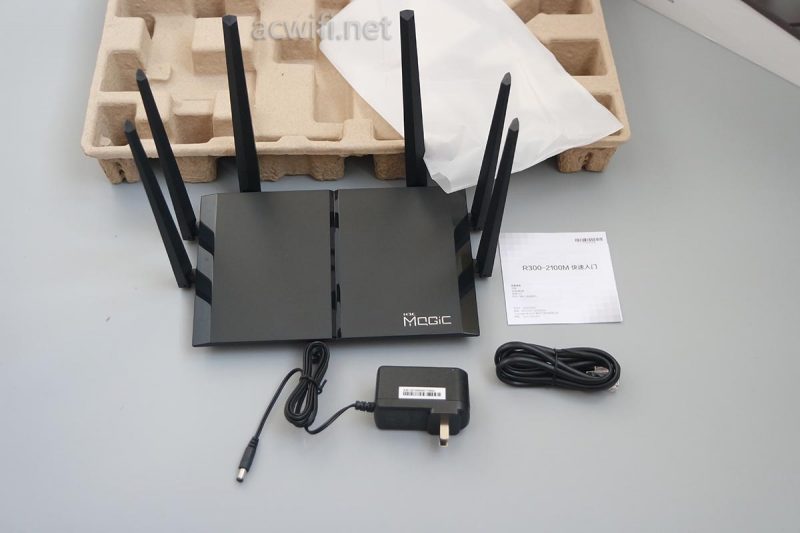

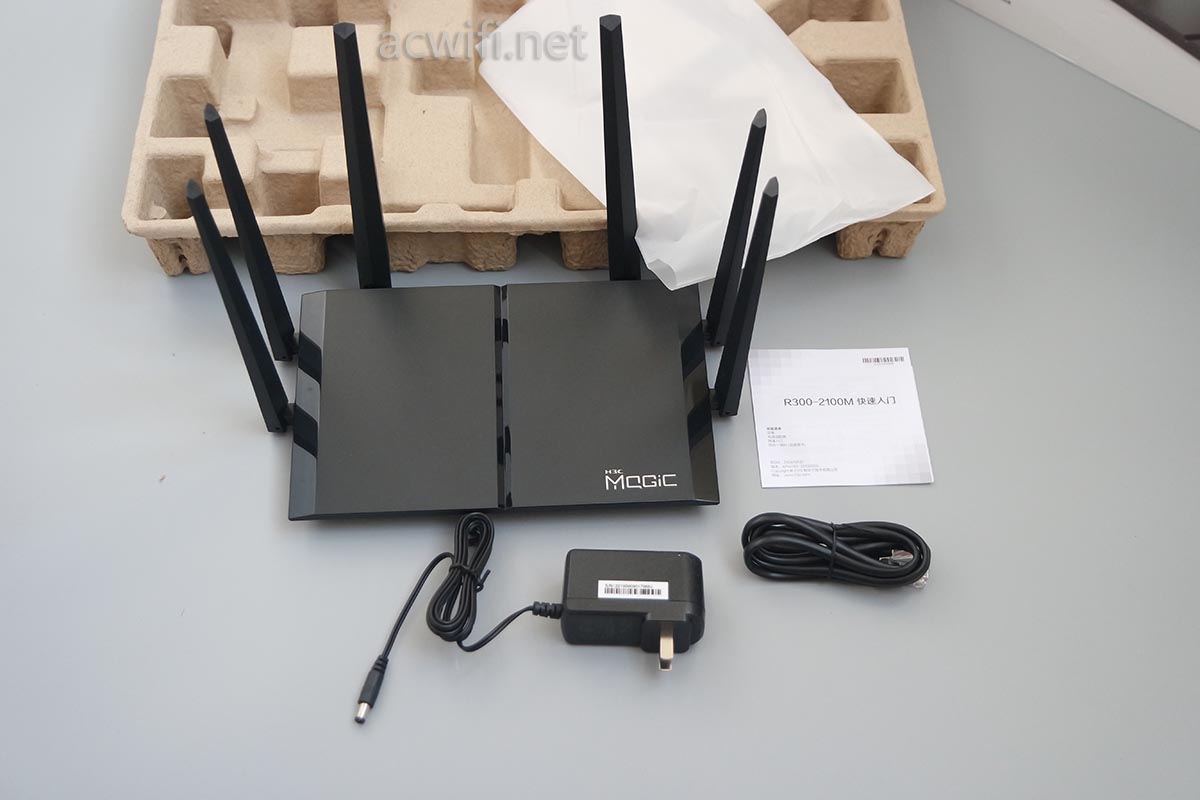

有配送网线:

H3C R300升级版拆机

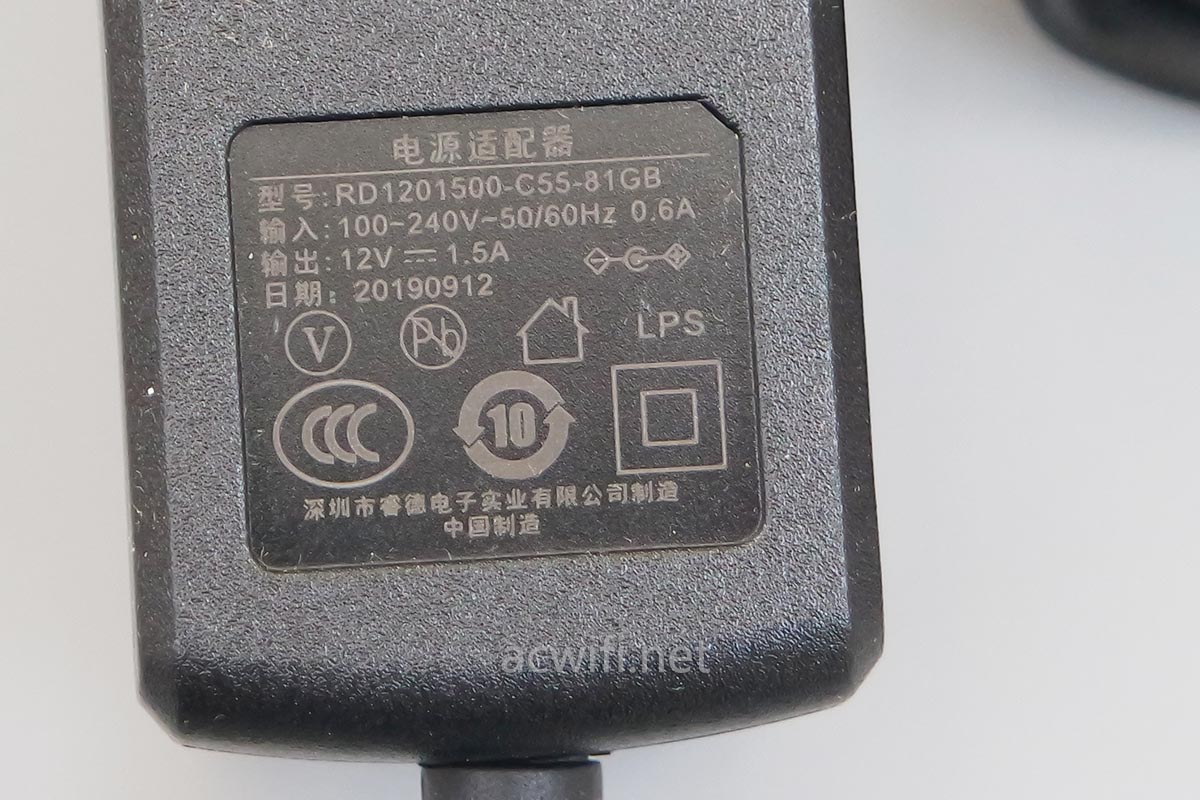

电源输出规格DC 12V/1.5A。

H3C R300升级版拆机

没有螺丝,没有螺丝,没有螺丝。但不容易拆开外壳,一共有17个卡口,向TP水星学习了吧。。。。

H3C R300升级版拆机

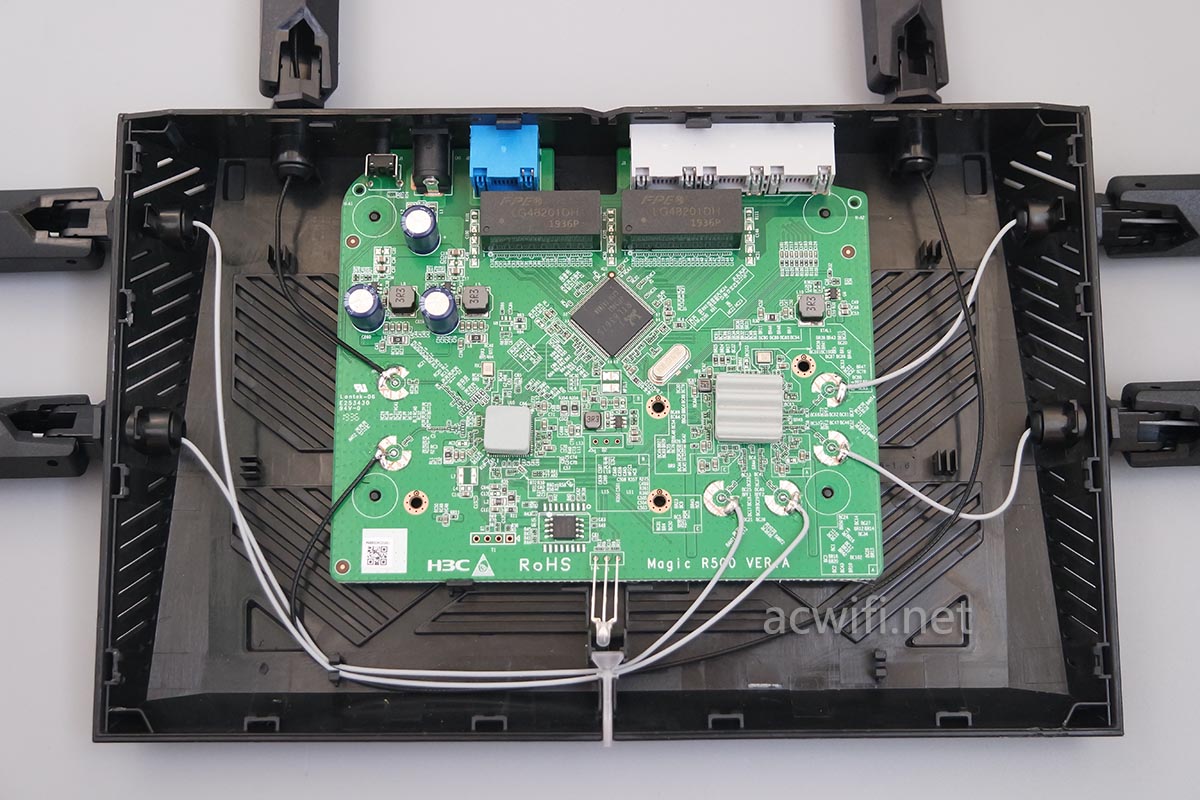

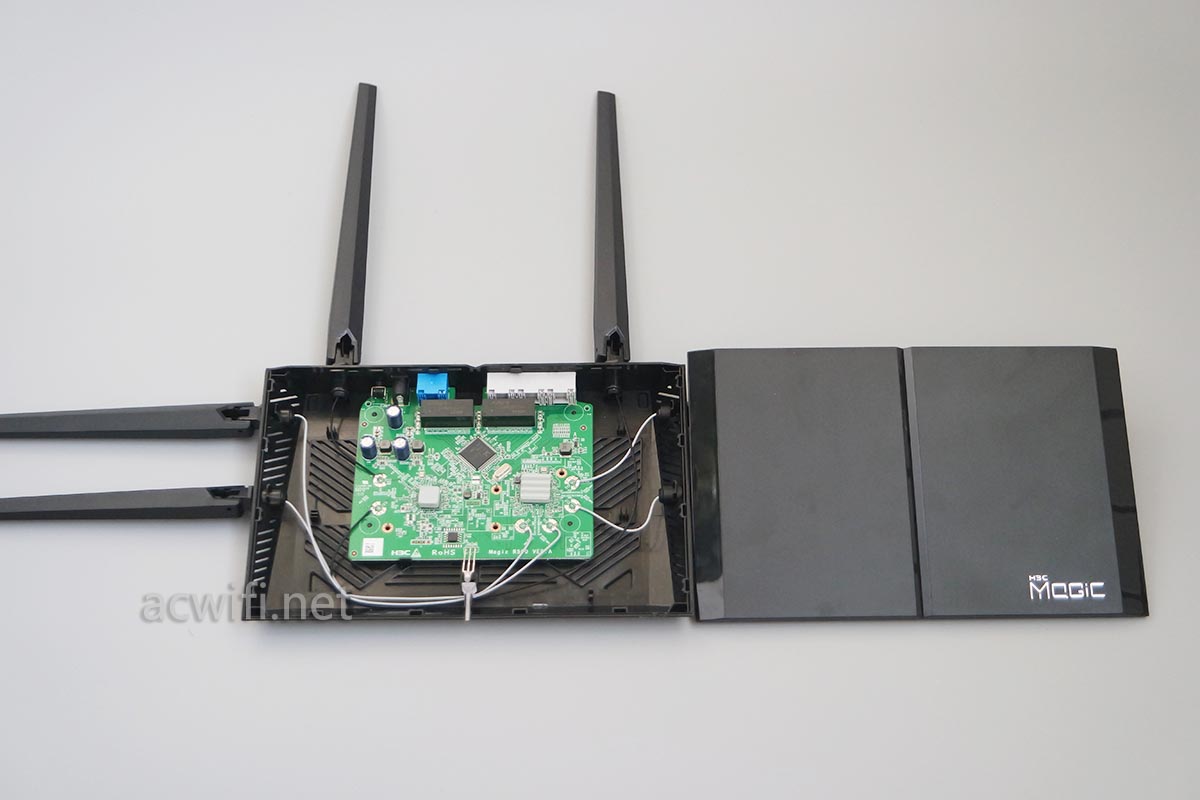

有两片散热硅片,六根天线,全焊接在主板上,2根2.4G,2x2mimo 300Mbps,4根5G,4x4mimo 1733Mbps。

H3C R300升级版拆机

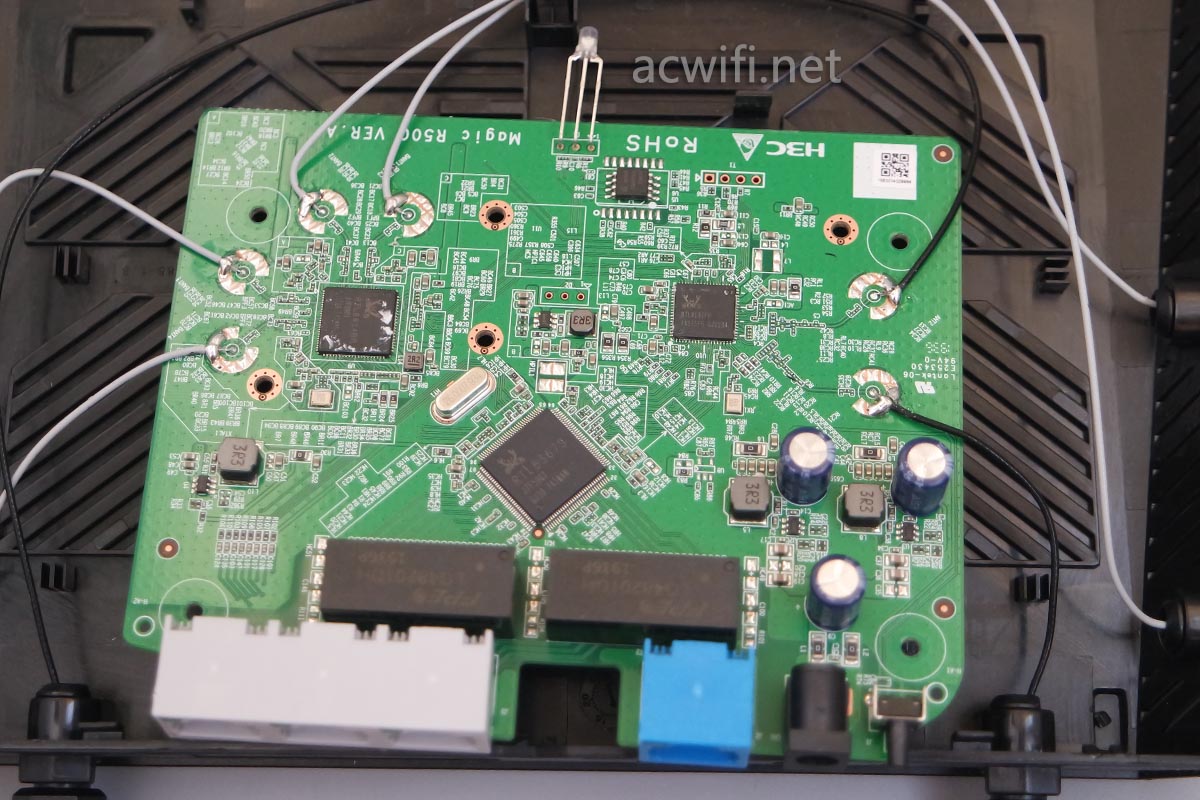

天线取不下来,主板也难翻转看背面,将就一下:

H3C R300升级版拆机

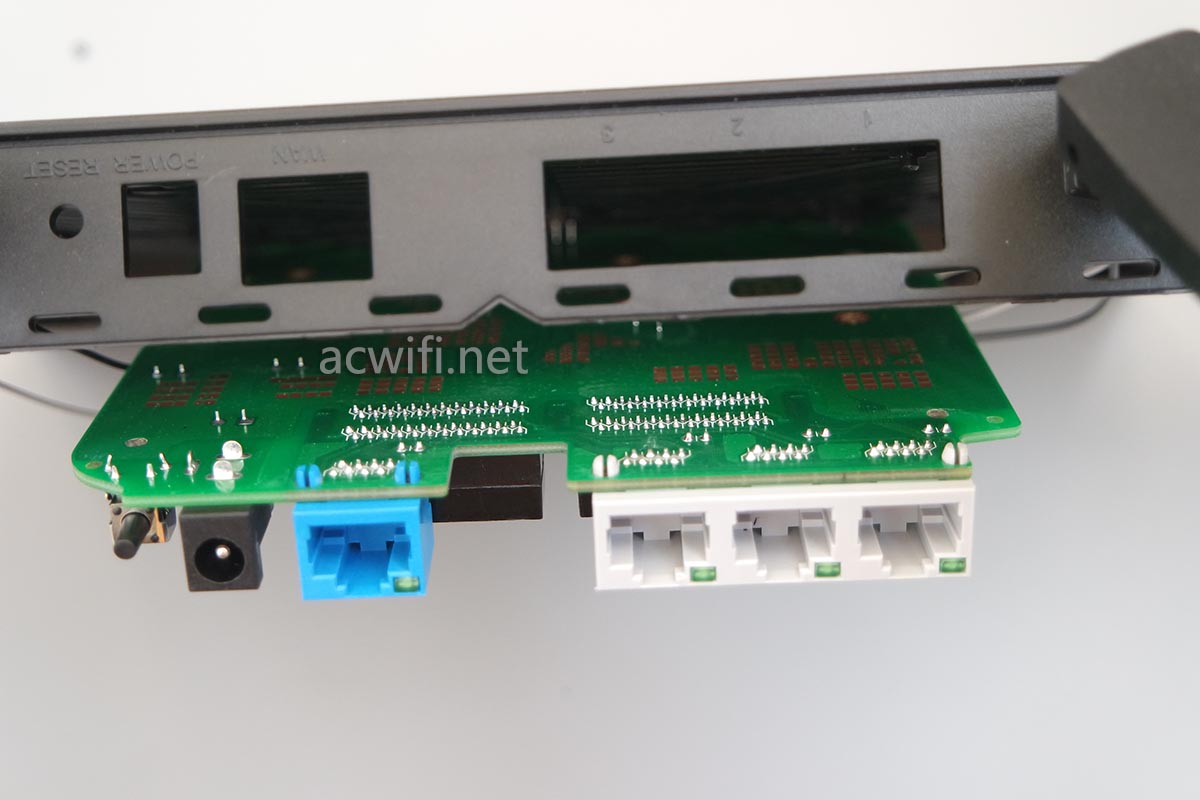

现在的无线路由器越来越小网口了,这款是1个WAN+3个LAN,比一些只有2个LAN口的要好了。电脑的使用率越来越低,因此网口的数量减少也可以接受。网口不够就加便宜的千兆交换机吧。但是缩一两个网口会让少数对网口数量有要求的朋友增加几十块钱的成本。

把粘在芯片上面的散热硅片扯下来:

R300升级版拆机

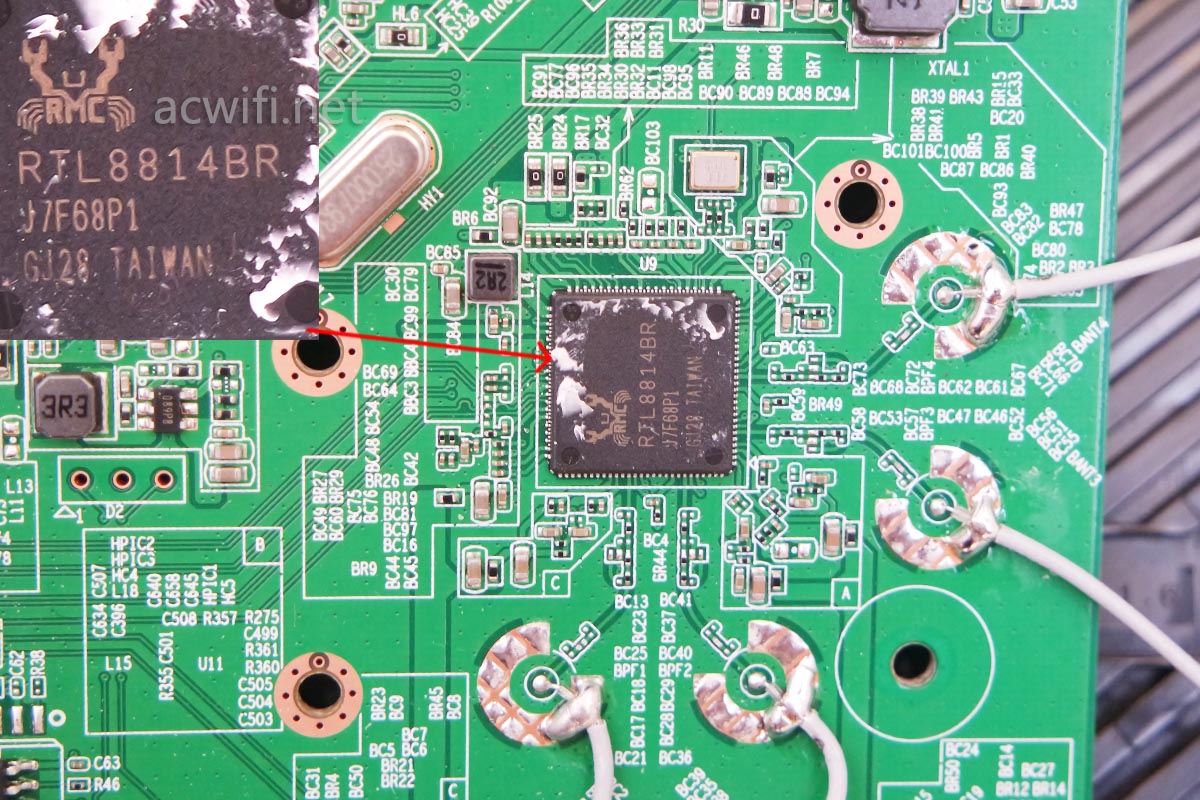

5G无线芯片型号是RTL8814BR,4x4mimo,支持MU-MIMO,最高无线连接速率1733Mbps。

H3C R300升级版拆机

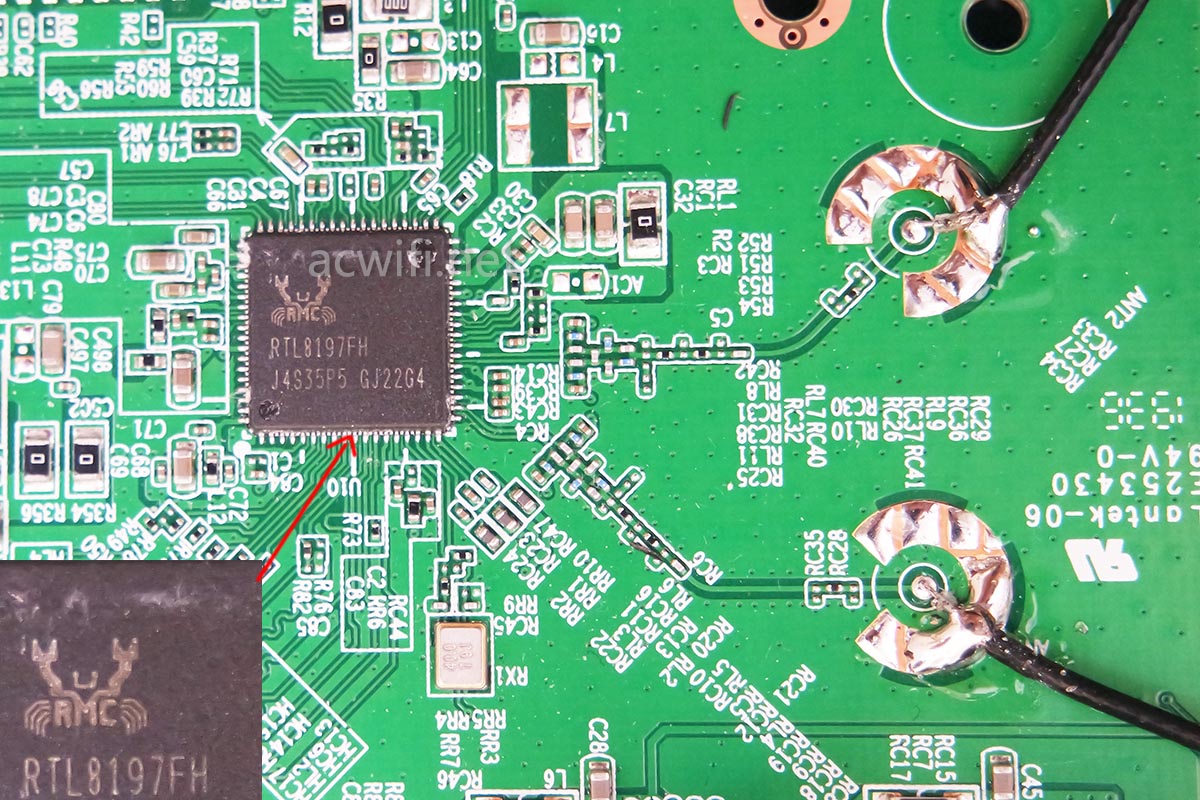

CPU是RTL8197FH,集成2.4G无线,2x2mimo;集成内存,容量应该是64MB。

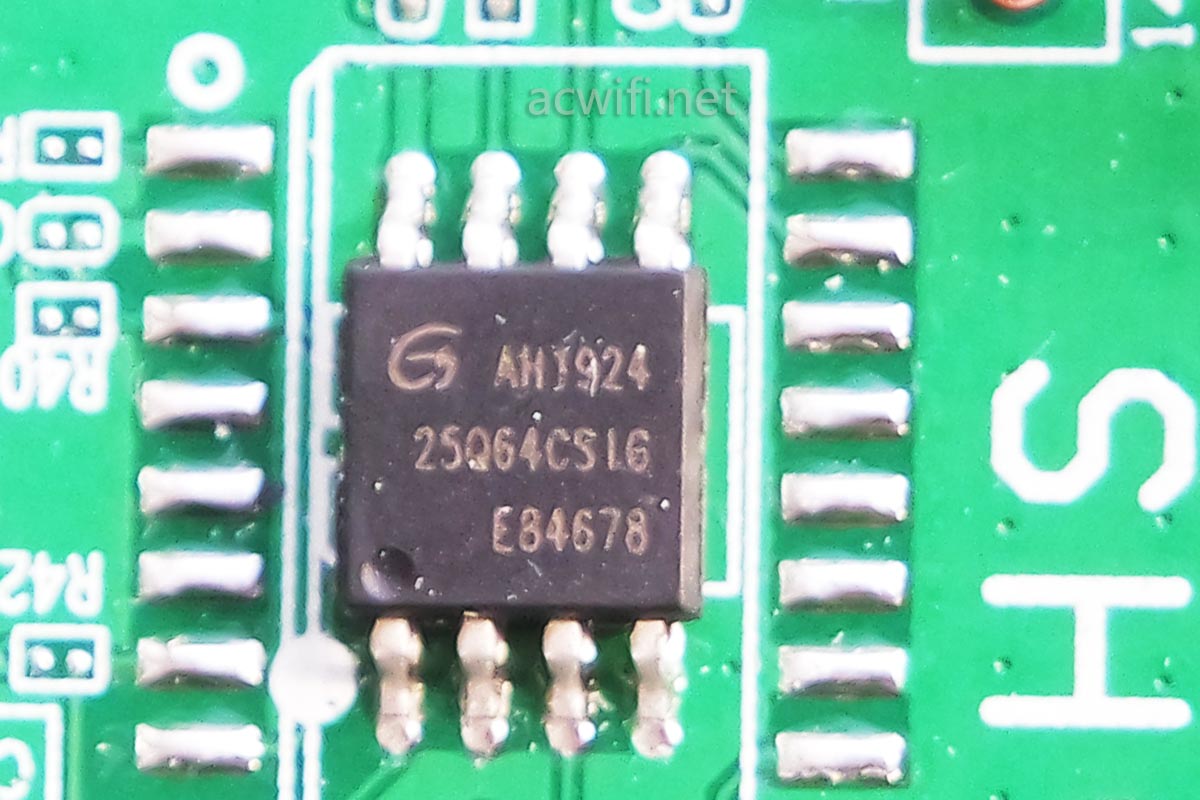

闪存型号是25Q64CSIG,容量8MB。

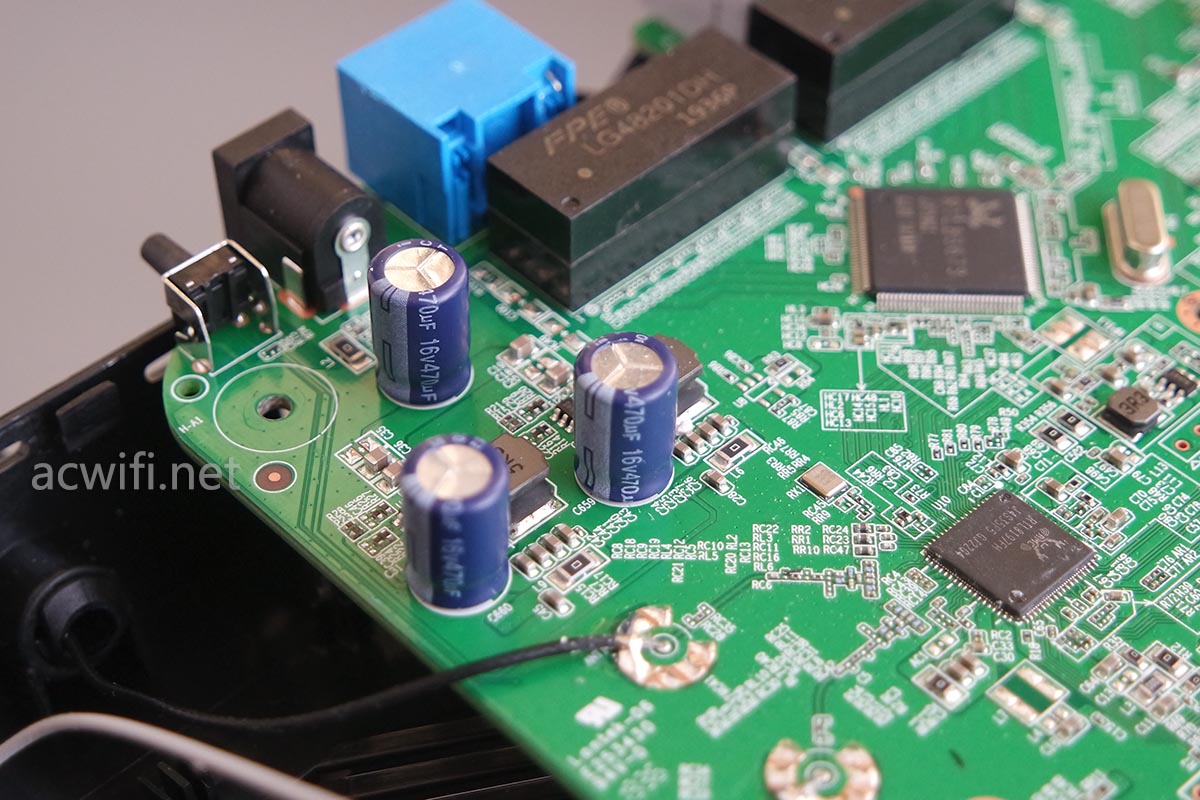

DC供电部分:

整个硬件方案跟腾达AC23一样,2.4G和5G也没有外置独立功放芯片。

H3C的无线路由器固件还是挺强的,支持游戏加速功能。 不知道是否支持MESH组网,如果跟H3C B5或B5mini组无缝网络也不错。

20191121175708

H3C R300升级版京东购买链接

若有任何疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » H3C R300升级版2100M路由器拆机
