竞斗云2.0拆机,曾经卖1899元?

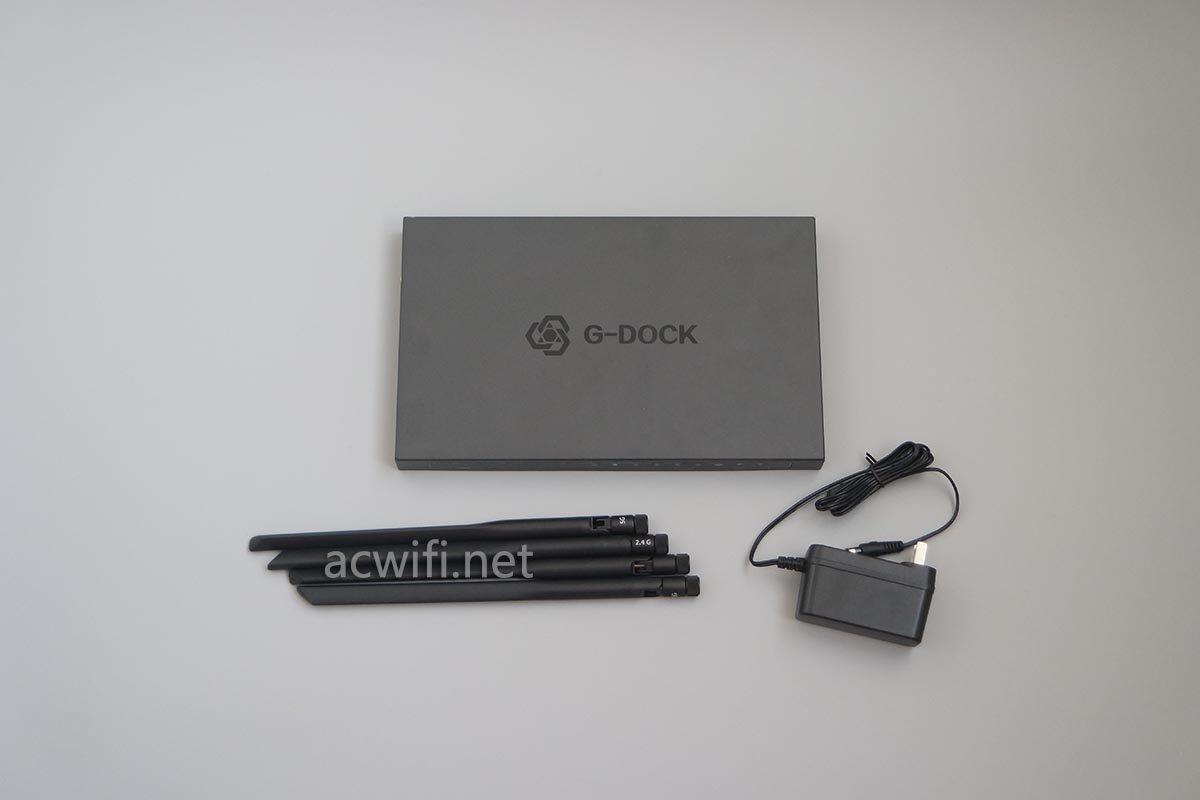

好重的无线路由器,纯铁壳,1mm厚,体积好大。四根可拆天线。包装盒上写着双频AC1200无线路由器。

竞斗云2.0拆机

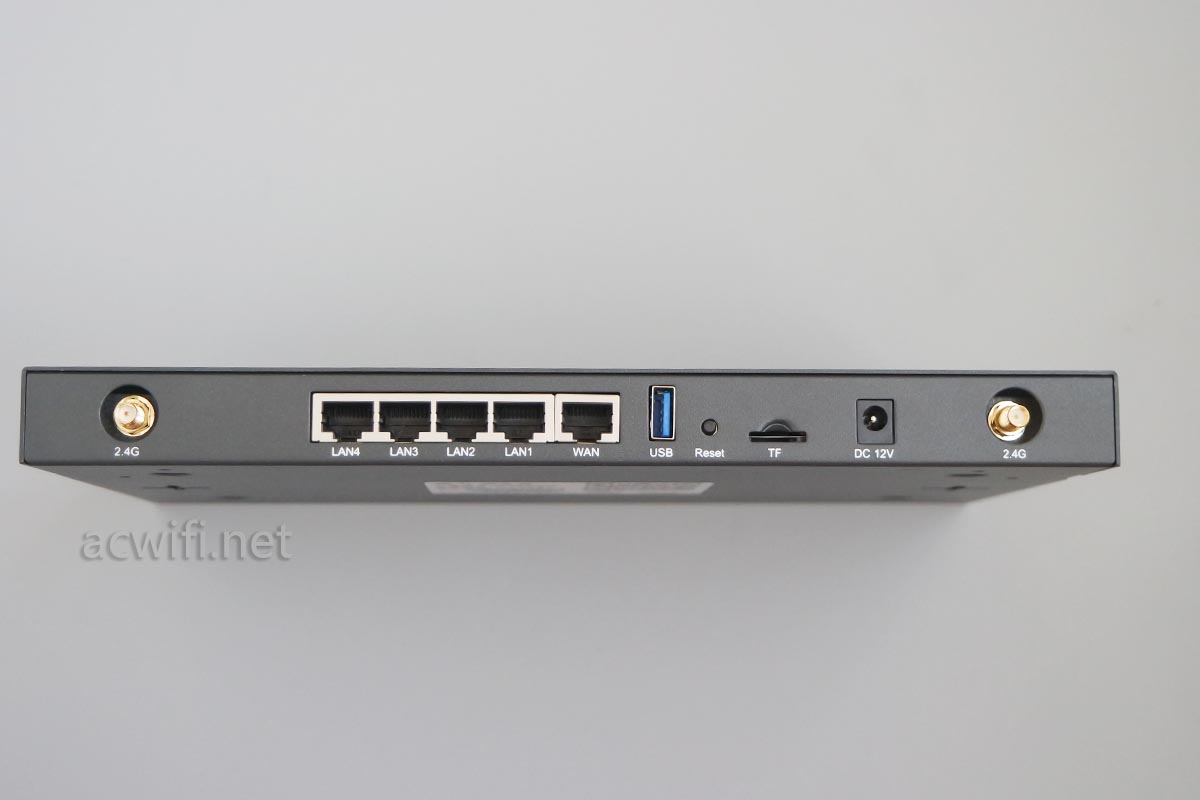

电源输出功率12V/2A,好评。带USB3的无线路由器电源功率不能太低。4个LAN口,1个WAN口,1个USB3.0口,还有一个TF卡接口。

竞斗云2.0拆机

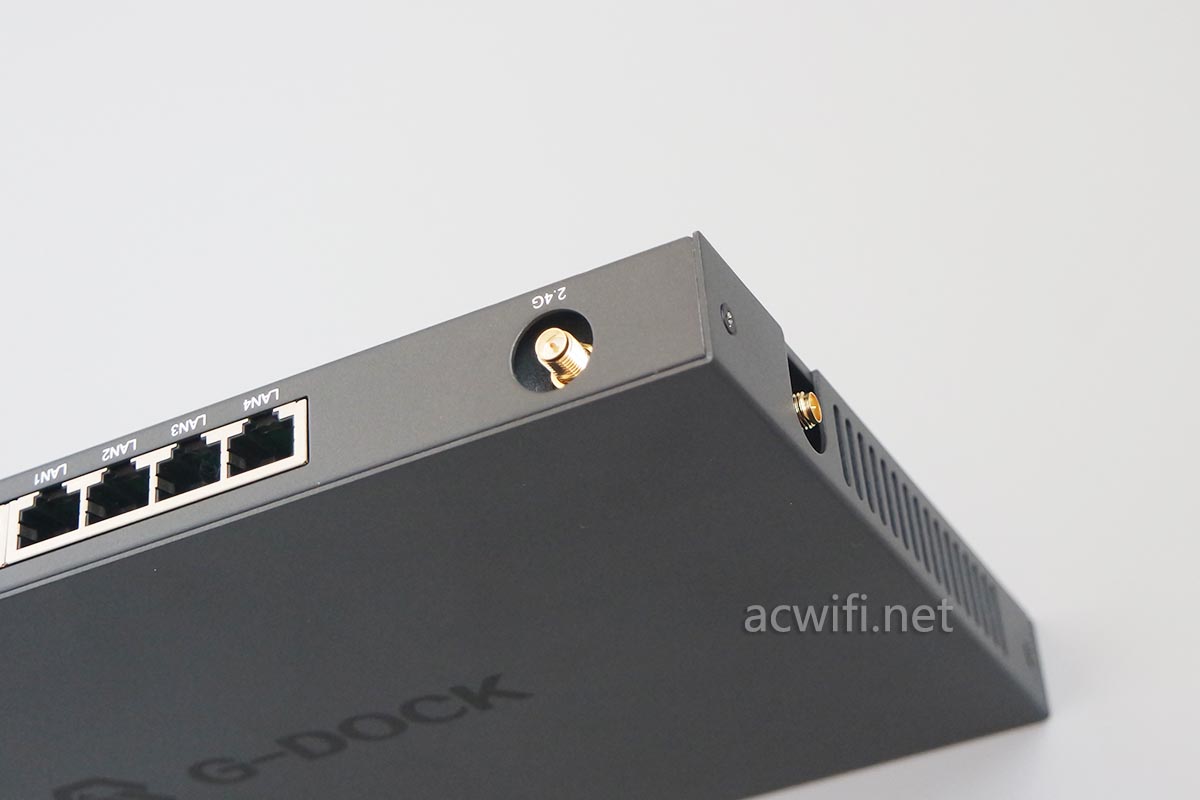

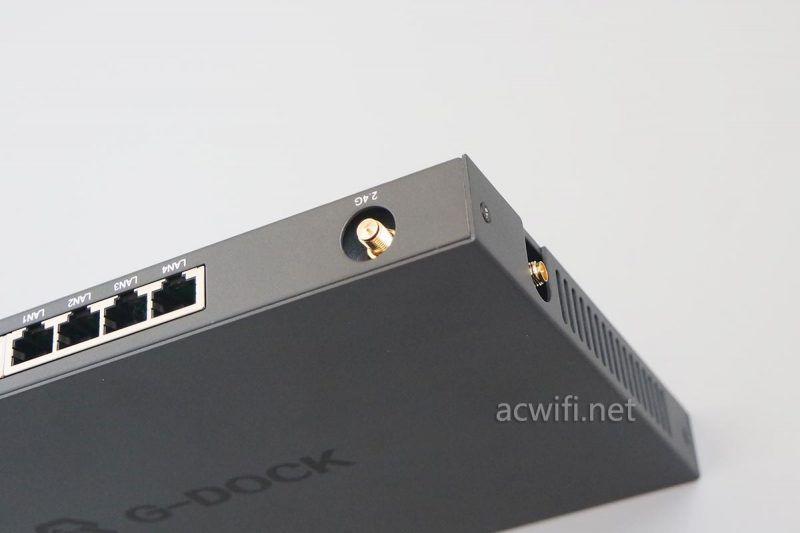

这样的薄薄的金属机身真好,拿来改装软路由机箱应该很不错。侧面还有散热孔:

竞斗云2.0拆机

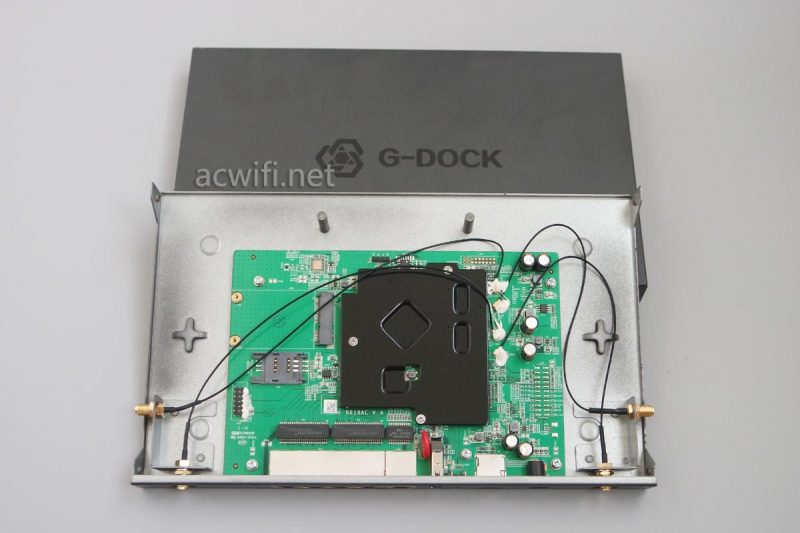

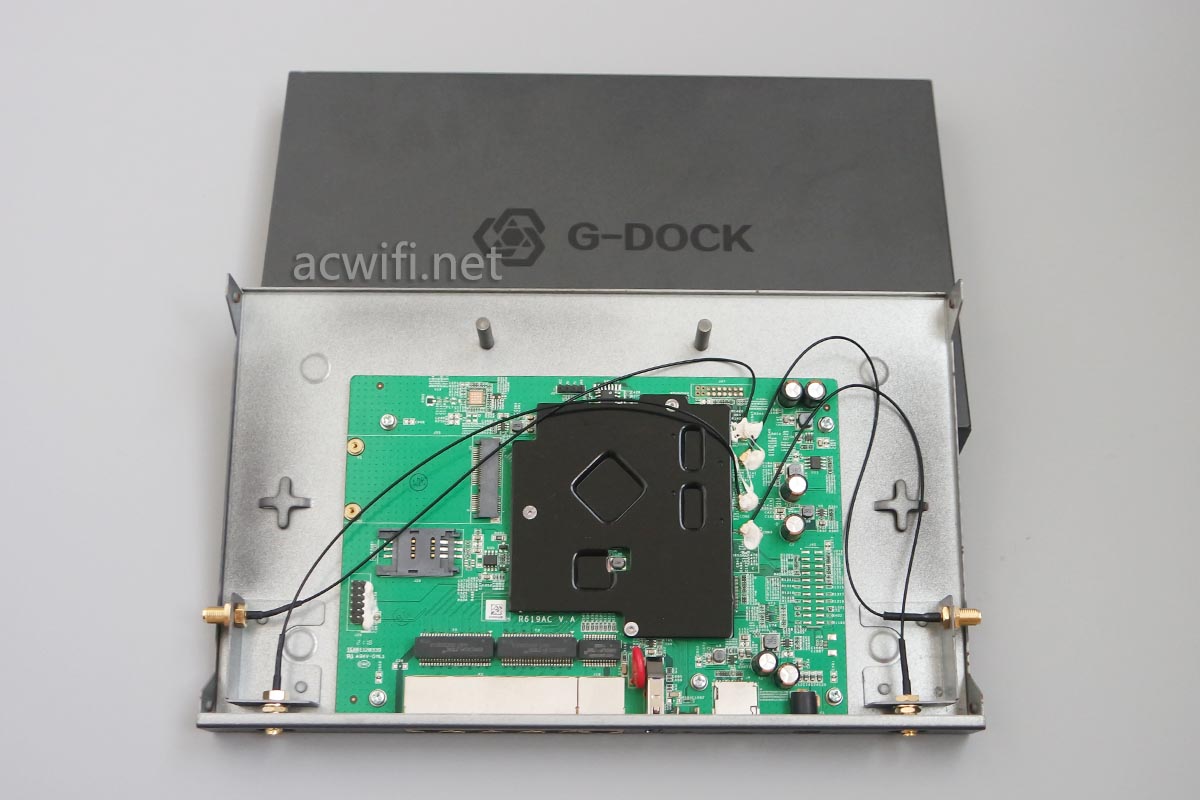

拆开铁壳:

竞斗云2.0拆机

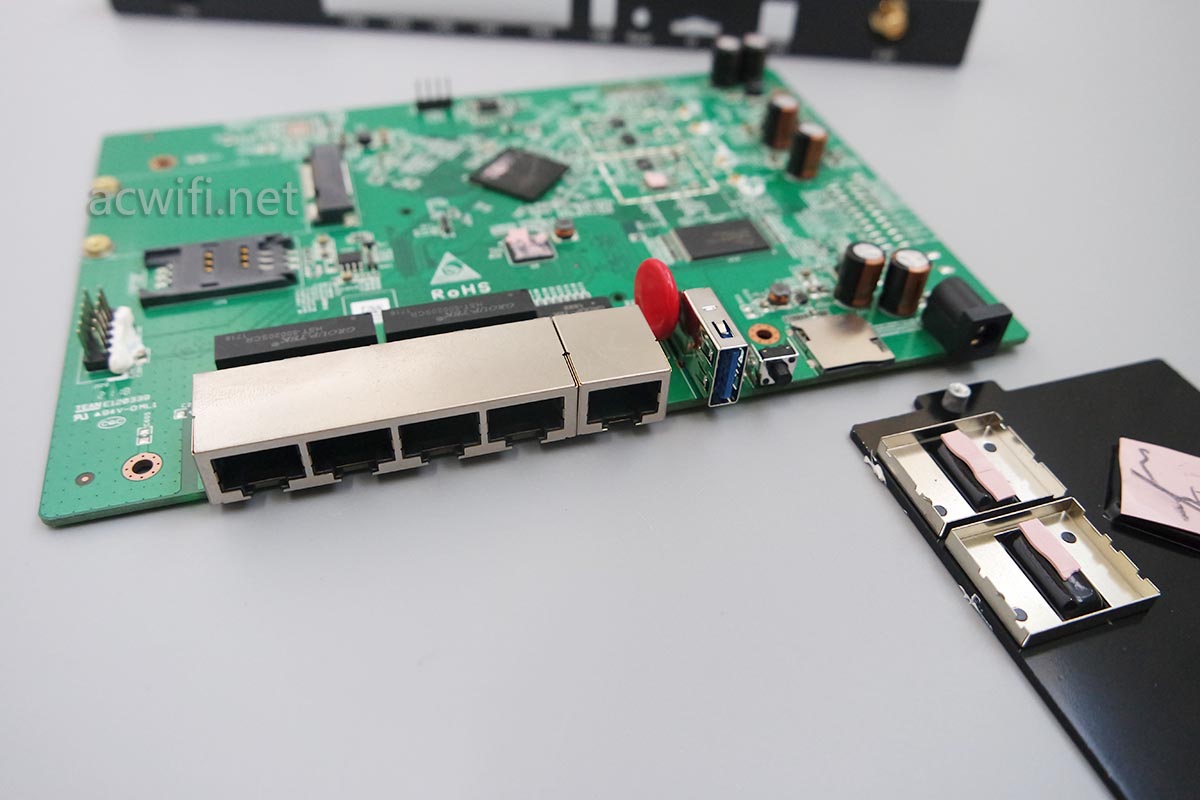

电路板上面还有sim卡插槽和有minipcie。主要芯片上有一大片散热铝片。

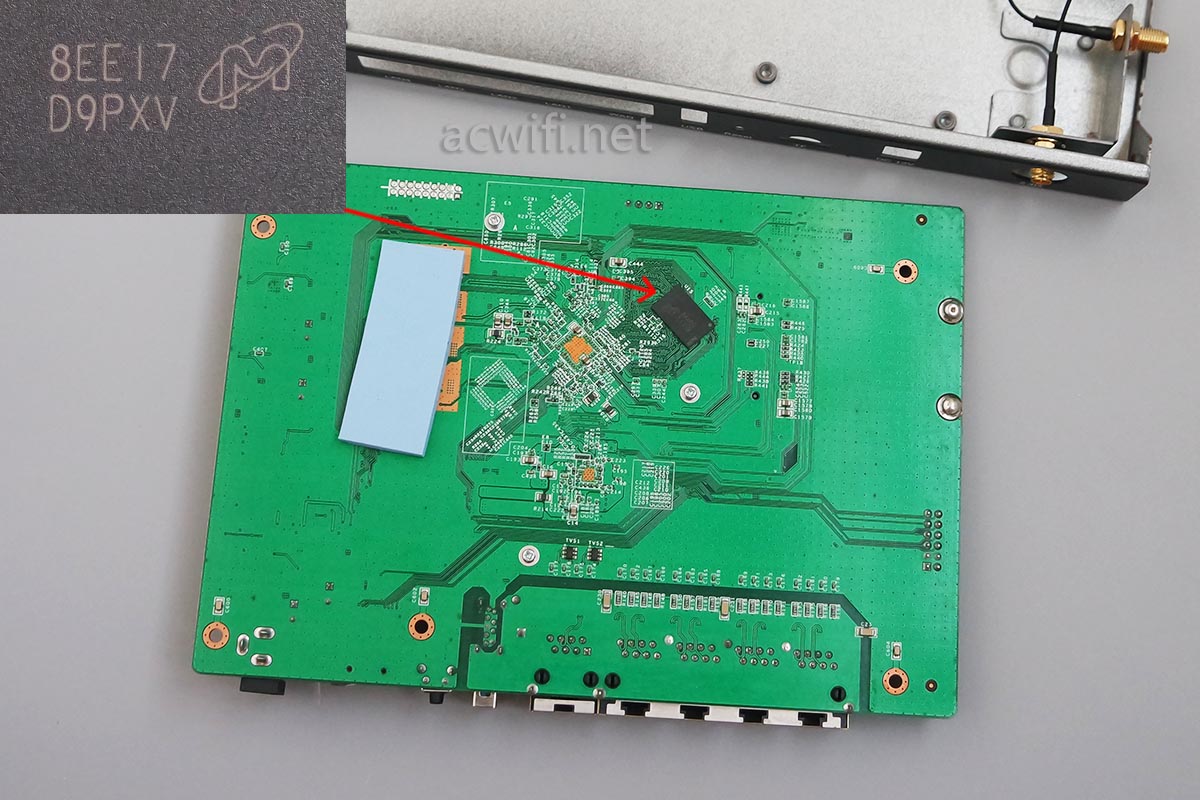

取出主板,翻到背面看看,有一颗镁光内存芯片,FBGA Code:D9PXV,对应的型号是 MT41K256M16HA-125:E,参数:DRAM Chip DDR3L SDRAM 4Gbit 256Mx16 1.35V 96-Pin FBGA,容量512MB。

竞斗云2.0拆机

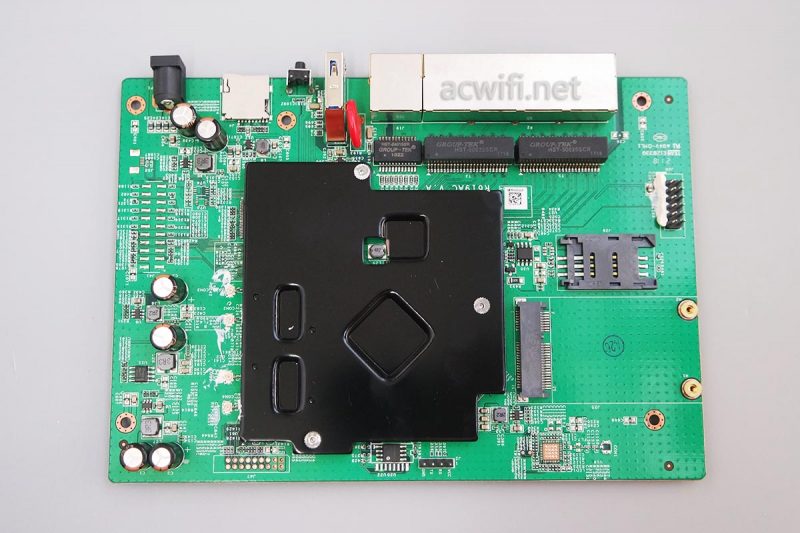

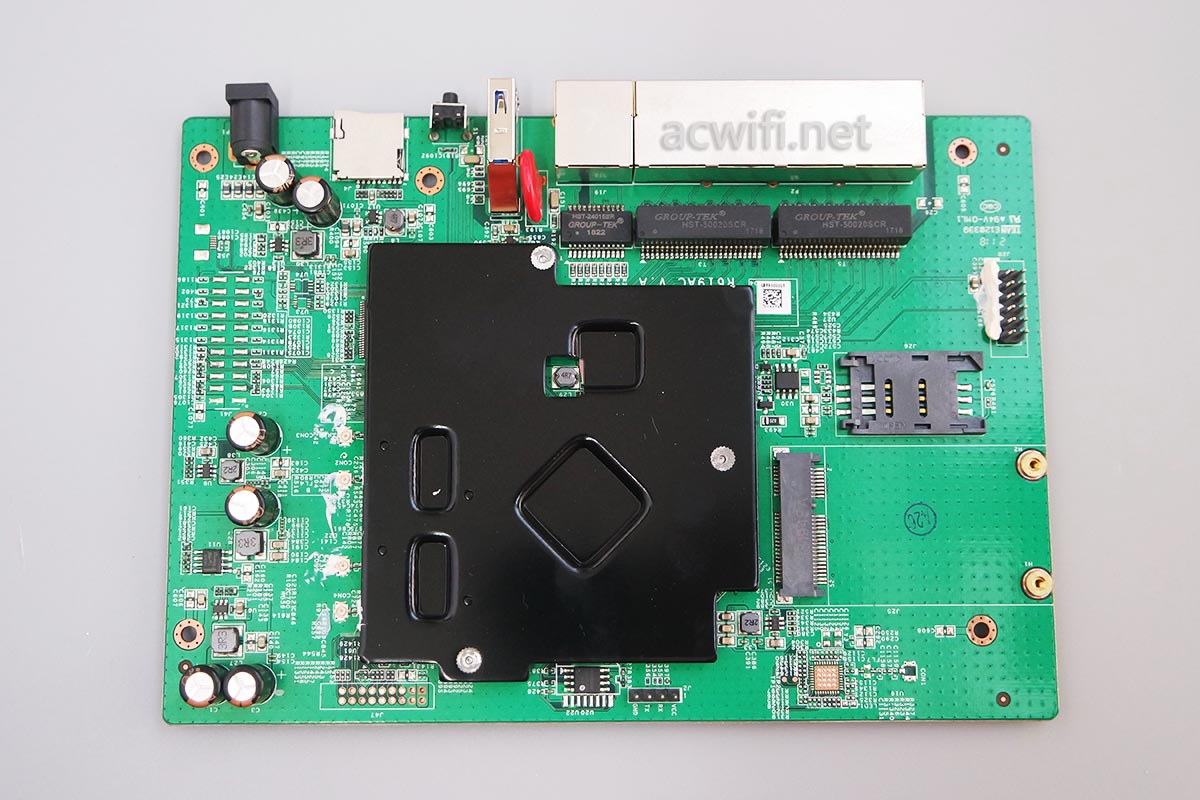

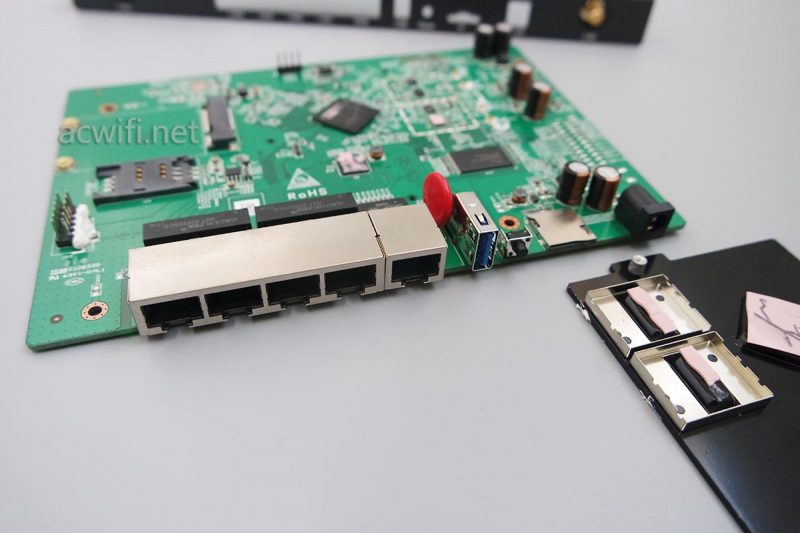

看主板正面,供电电路用料不错;五个千兆网口有金属屏蔽罩,上档次。

竞斗云2.0拆机

拆开散热片看看啥芯片:

竞斗云2.0拆机

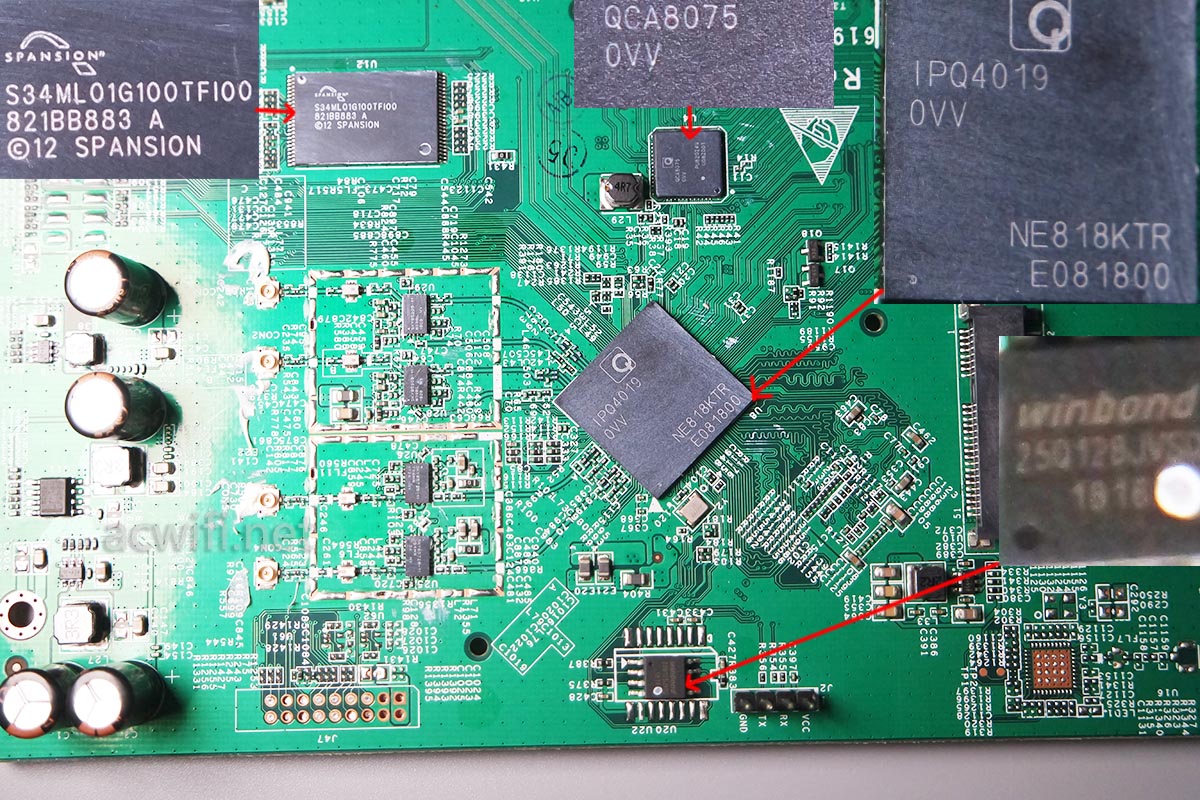

清理一番,显出芯片上的丝印字迹,各大芯片型号如下图:

竞斗云2.0

中间最大后颗是IPQ4019,大家应该对它很熟悉了。IPQ4019 SoC Wave-2 802.11ac SoC for Routers, Gateways and Access Points。四核717MHz,有一个核心可以是支持2.4G或5G,另一个核可以支持5G,那么它的组合可以是2.4G+5G,或5G+5G,或只用5G。都是2x2mimo,因为2.4G支持256-QAM所以最高速率是400Mbps,5G是867Mbps。

CPU的下方是闪存芯片,型号是25Q128JVS,容量16MB,上方是一颗千兆交换机芯片QCA8075,据说可以让CAT 5E(超五类网线)在140米的长度稳定千兆传输速率。

左边是一颗型号是S34ML01G100TF100的闪存芯片,容量128MB。

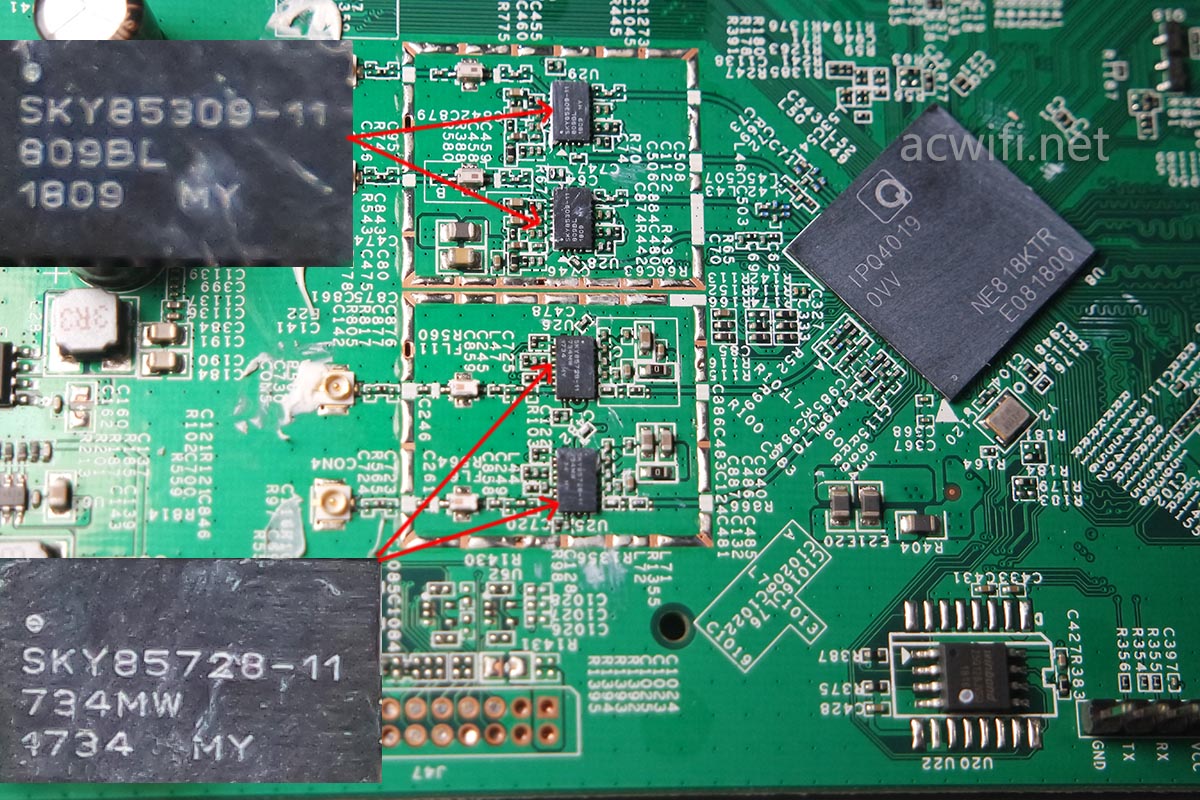

现在放大看射频电路:

竞斗云2.0拆机

SKY85309-11是一颗2.4G FEM芯片,集成了PA和LNA,它的参数:

Features
Integrated high-performance 2.4 GHz PA, LNA with bypass, and
T/R switch
Fully matched input and output
Integrated power detector and directional coupler
Transmit gain: 32 dB
Receive gain: 13 dB
Output power: +22 dBm @ 1.8% EVM, HT40, MCS9, 5 V
Output power: +24 dBm @ 3% EVM, HT40, MCS7, 5 V
Small QFN (24-pin, 3 x 5 mm) package
(MSL3, 260 C per JEDEC J-STD-020)

在256-QAM和40频宽时,最大输出功率+22dBm=160mW,功率算较大。

SKY85728-11是一颗5G FEM芯片,集成了PA和LNA,它的参数如下:

Features
Integrated high-performance 5 GHz PA, LNA with bypass, and
T/R switch
Fully matched input and output
Integrated power detector and directional coupler
Transmit gain: 32 dB
Receive gain: > 15 dB
Output power: +22.5 dBm @ –35 dB DEVM, HT80, MCS9, 5 V
Output power: +23 dBm @ –30 dB DEVM, HT40, MCS7, 5 V
Small QFN (24-pin, 3 x 5 mm) package
(MSL3, 260 C per JEDEC J-STD-020)

在256-QAM和80MHz频宽下,最大输出功率+22.5dBm=180mW。

虽然竞斗云2.0拥有高功率的PA,但是实质信号和速度都较差。原厂固件功能实在太少,WIFI设置里除了名称和密码之外没有可以设置的选项,如果不刷机肯定不好用。但我还没刷OPENWRT。

我到手价才105元,从质感上来看,我认为比星际宝盒明显要好出不出,至少我拆开散热片用不着铁锤。

若有任何疑问可留言或关注微信公众号acwifi-net, 人工回复!

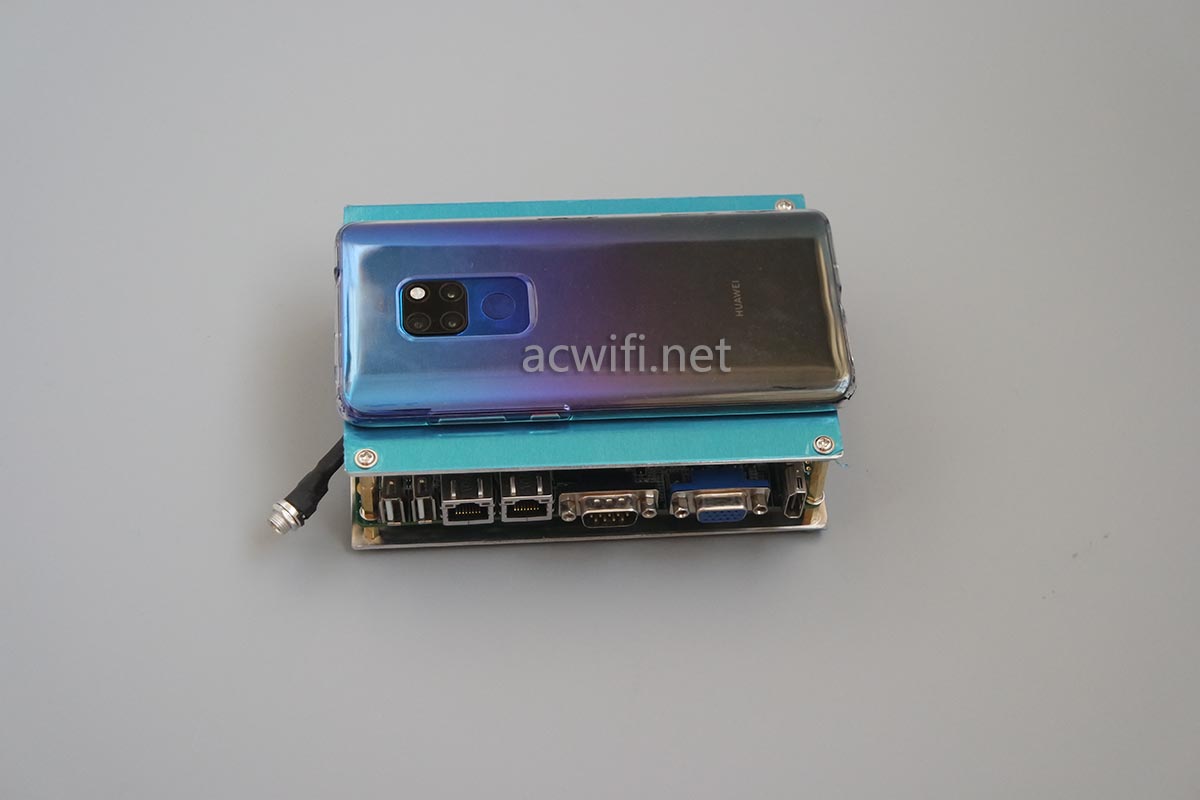

最后晒一下最近入手的N2600主板,加了32G固态刷入openwrt固件就成了软路由了,140元入,主板集成2G内存,双线插入后功率11.8W,跑wan to lan后接近14W,可跑900m,双intel82583v网卡。热量有点大。自己买了4片铝片,10.5x15cm,因为邮箱要出的呀,买2片有点亏邮费,所以买了4片。好不好看呀?

N2600软路由

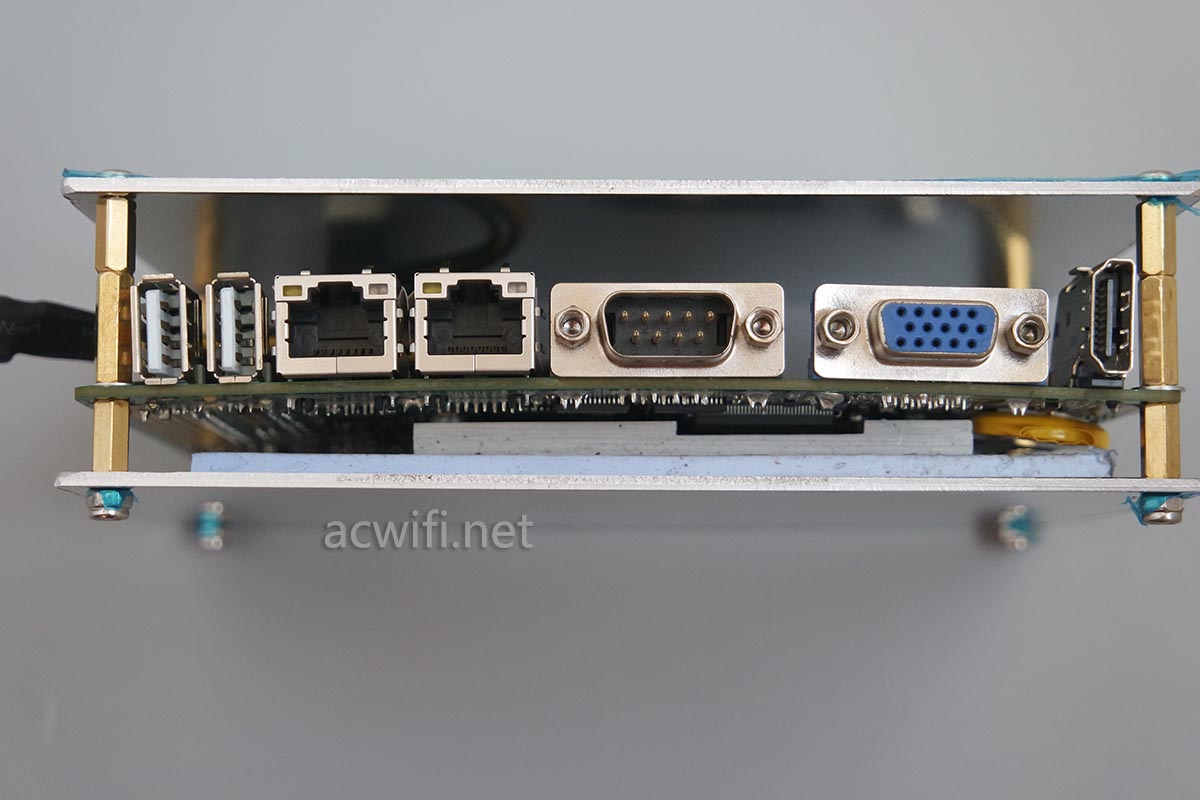

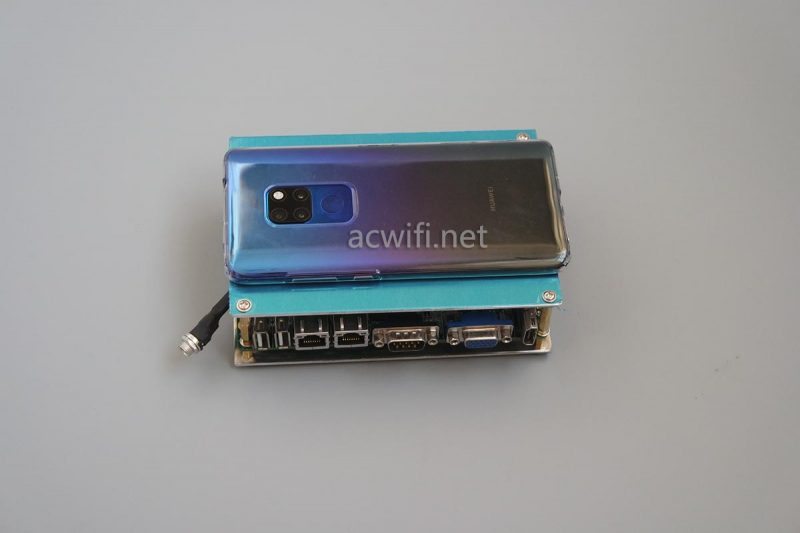

不是不折腾软路由了吗?因为我缺一台体积小巧的呀。厚度4.5cm,其实可以减1cm左右,因为电源插头有点占地方:

N2600主板软路由
