H3C B5mini拆机,看一下跟B5有啥区别

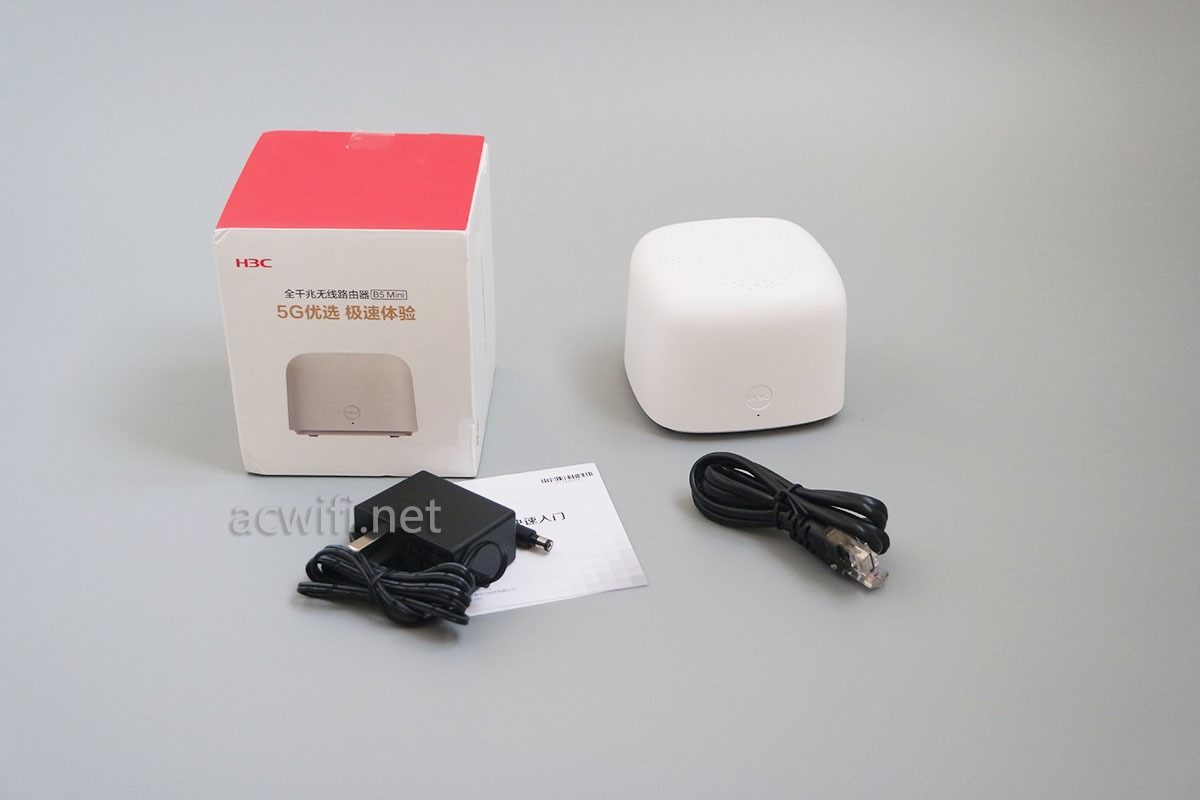

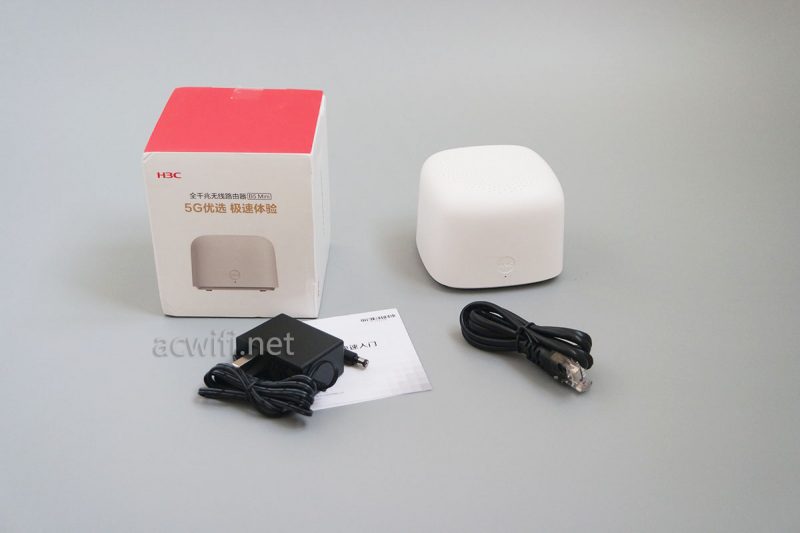

H3C B5mnini,因为mini,所以外观很像一个8毛钱的大馒头(18年前,一个馒头一顿饭)。比B5矮了一截,包装里有附一根8芯网线。这么短的网线只要是8芯,跑万兆不是问题,问题是我没万兆的无线路由器。

H3C B5mini拆机

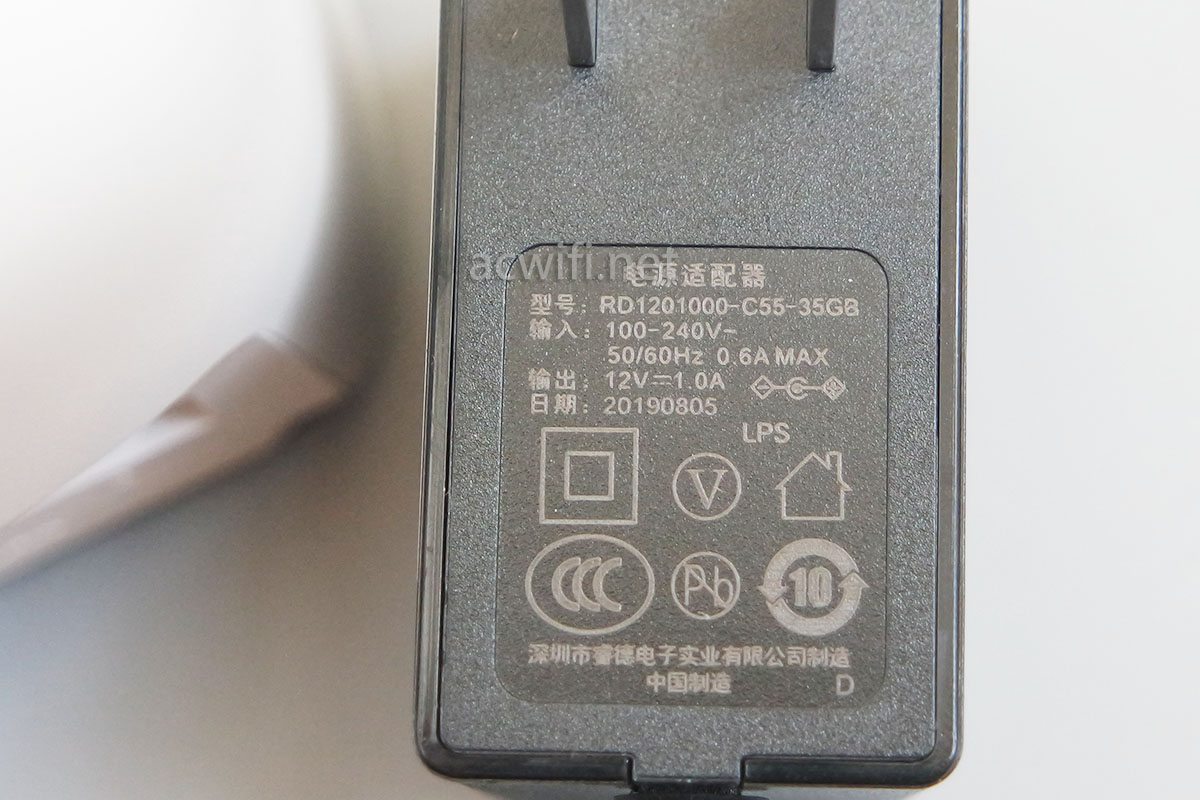

电源是12V/1A。1A哟。

H3C B5mini拆机

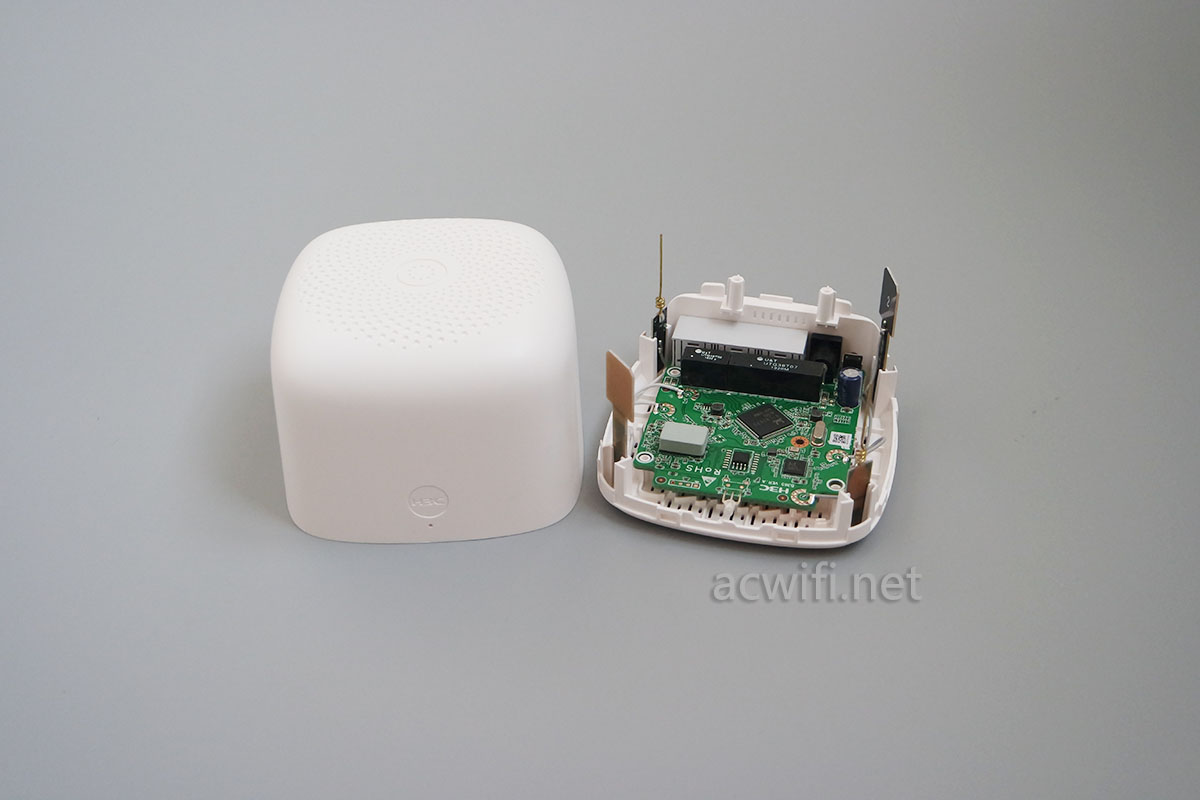

这货居然没有螺丝,害我找半天,直接撬开分离上下壳:

H3C B5mini拆机

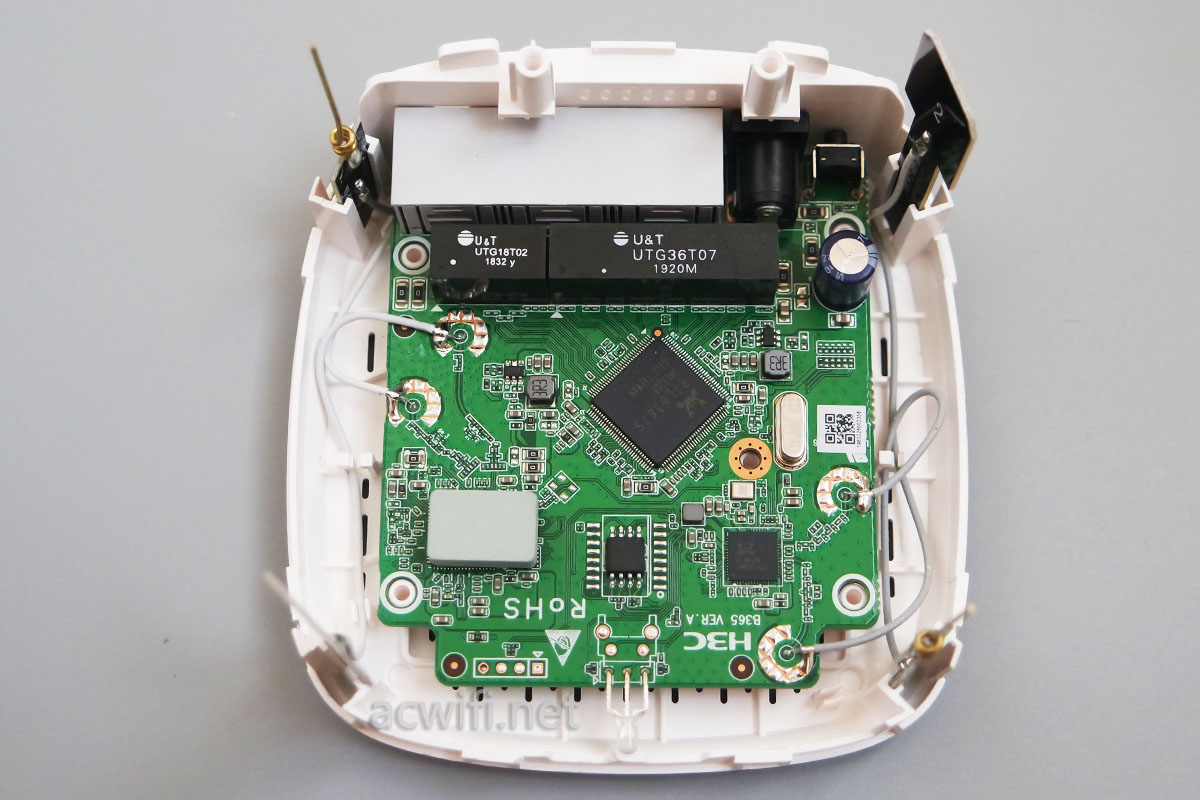

主板正面,双频四根天线全焊接在主板上。可以很清楚看见没有独立的功放芯片。而H3C B5有四路功放。可能价格就差在这里了。天线结构也有点不一样。

H3C B5mini拆机

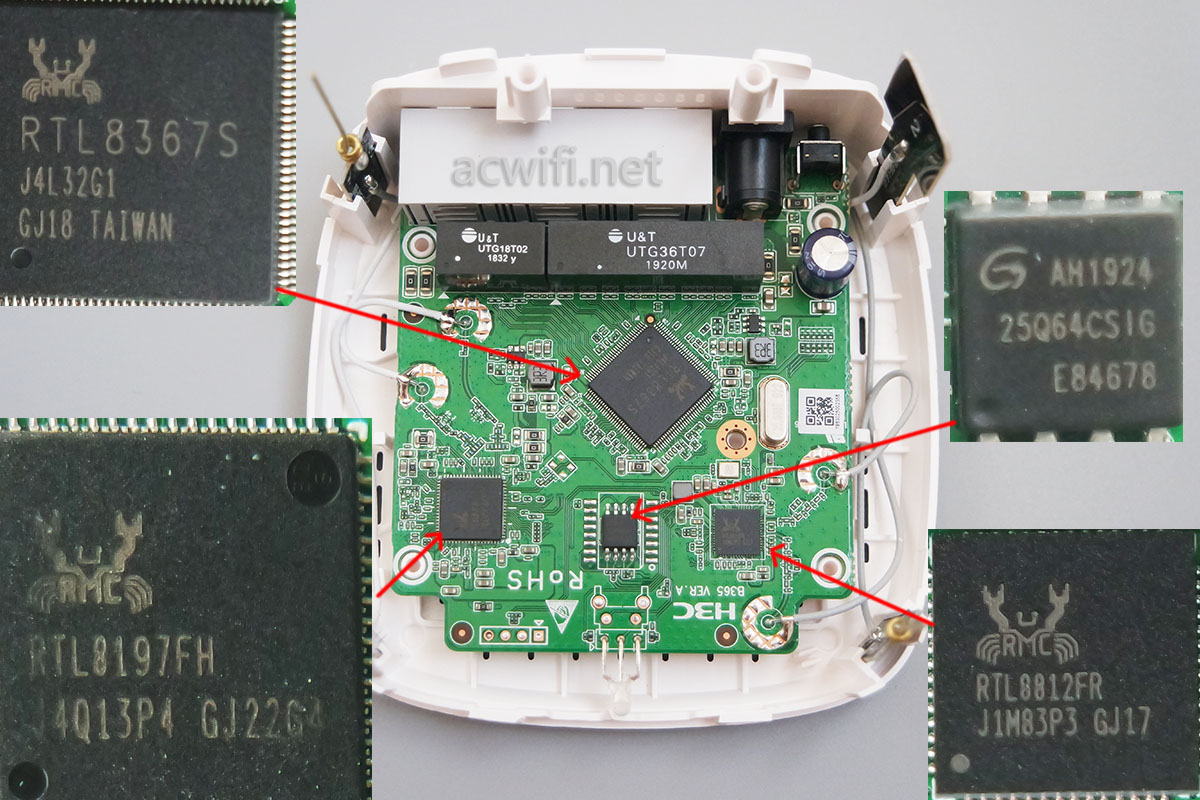

或芯片我标出来吧。没什么好说的,对呀,我一向对于没外置功放的也是没啥好说的,因为真的没啥好说的地方。

H3C B5mini拆机

CPU是RTL8197FH,集成内存,容量大小未明。集成2x2mimo的2.4G,64-QAM,最高速率300Mbps;

5G无线芯片是RTL8812FR,跟RTL8812BR,估计一样的东西。2x2mimo在80MHz频宽和256-QAM下,最高速率867Mbps;

闪存型号是25Q64CSIG,64除个8就是8MB容量;

然后最大一颗是千兆交换机芯片,型号是RTL8367S。

腾达MW3是MW6(1A新版或叫缩水版)的百兆版,不过MW3没有省去外置功放芯片,但省去了千兆交换机芯片,所以它只有百兆口。

腾达MW3拆机,看有没有功放

这款H3C B5mini是H3C B5的缩水版,去掉了外围的独立功放芯片,但保留了千兆交换芯片,所以B5mini全千兆网口,有利于有线回程组网。

腾达的MW系列不支持2.4G和5G分开,但支持桥接模式(AP模式)下的组网。

H3C B5系列支持2.4G和5G分开, 但不支持桥接模式下的组网。

以上产品都支持有线回程组网。

B5mini的价格相对于B5便宜一大截,信号不行,用数量来补够吧。

H3C B5mini拆机

H3C B5mini京东购买链接

正因为便宜一大截所以才有更高的吸引力,三只B5mini也不用500块钱.。H3C B5有不错的无缝漫游效果,同芯片的这台H3C B5mini也应该一样。
