腾达AC23拆机,最便宜的4x4mimo 5G

99元的腾达AC23就能让你拥有4x4mimo的5G WIFi,是不是很吸引。开拆!

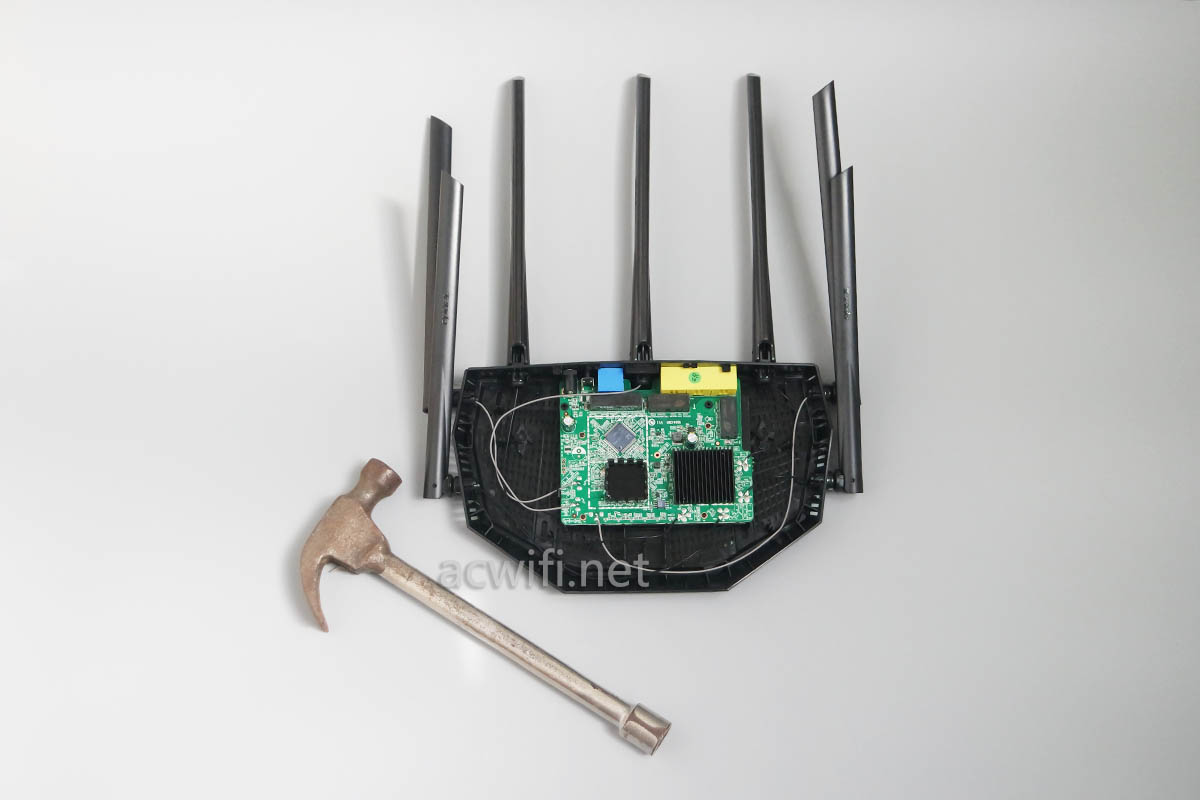

铁锤是干嘛用的呢?没有作用,拍照时拿来当模特的。

腾达AC23拆机

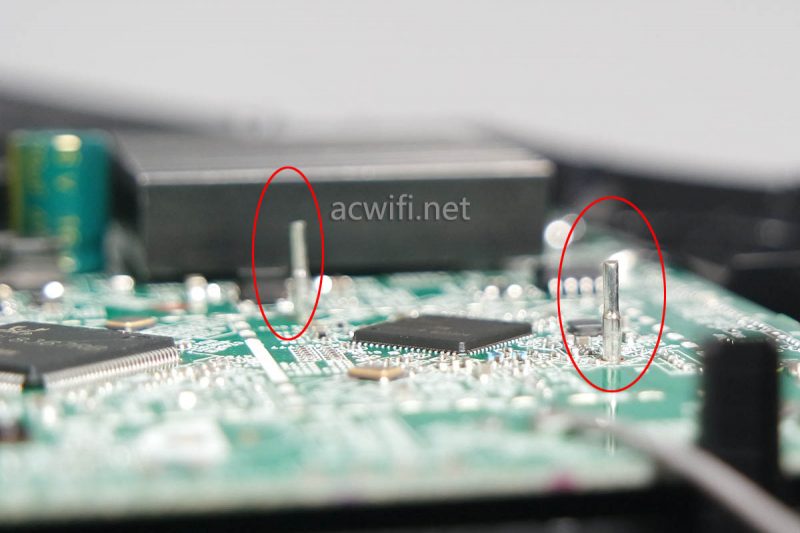

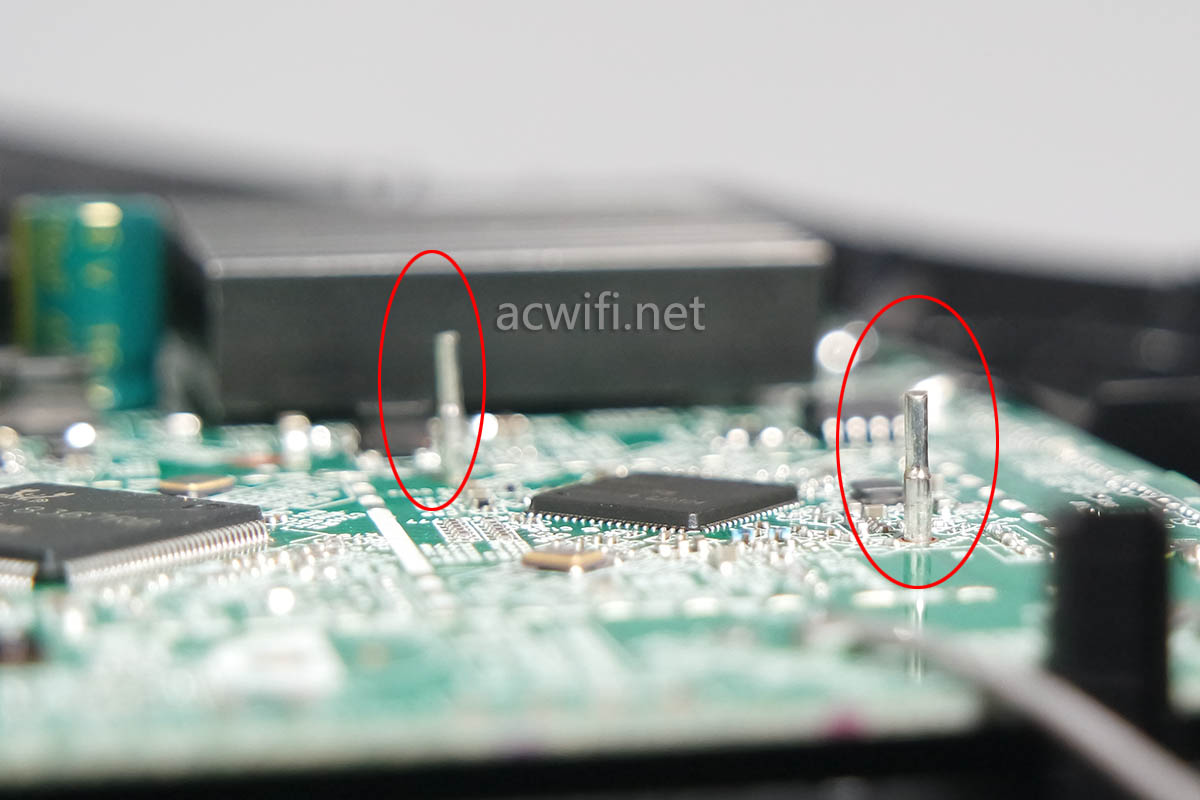

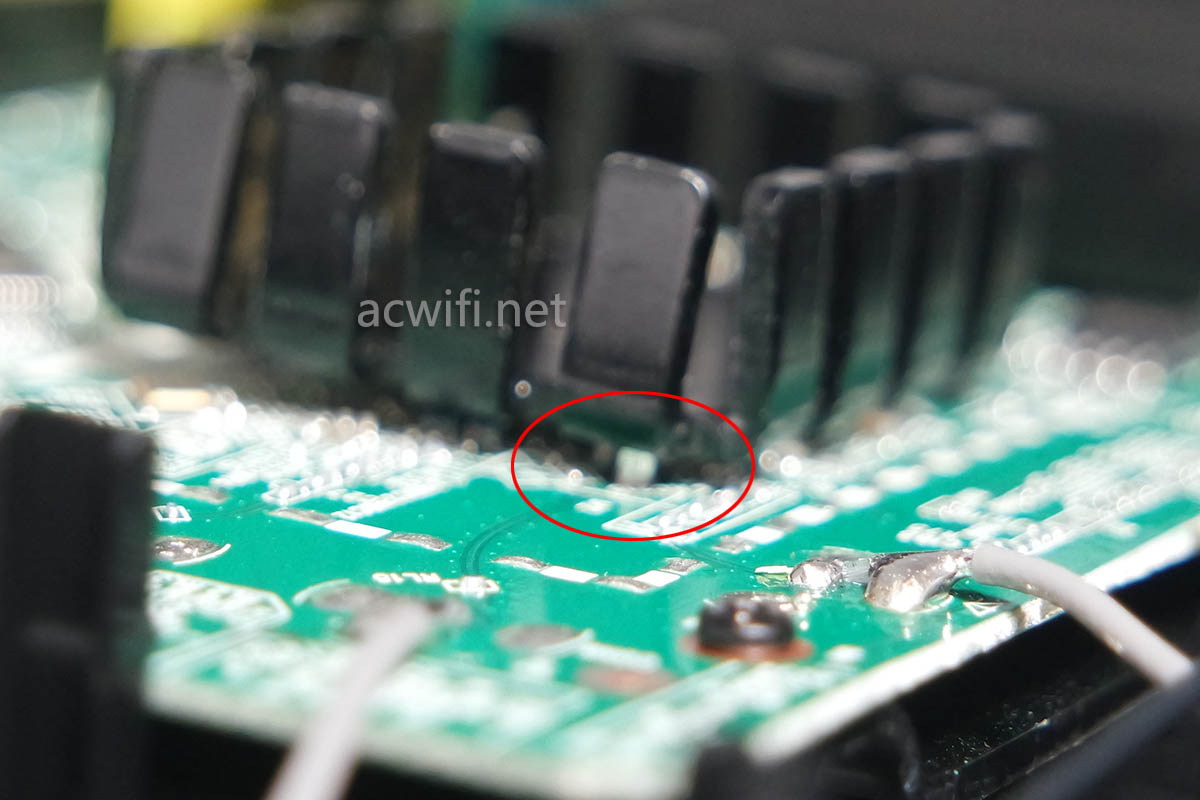

当我想取下芯片上的散热片时,感觉有种无形的力量在阻止我的拉扯,细看发现有小铁柱连着散热片,所以我就想到了一条曾经让我损失了一台星际宝盒的切线。其实这台腾达AC23不需要用到铁锤,就算用,也没帮助,它不是用胶粘死的。反正温柔且用力地慢慢抽出来。一言难尽!

腾达AC23拆机

温柔地用力取下散热片后:

腾达AC23拆机

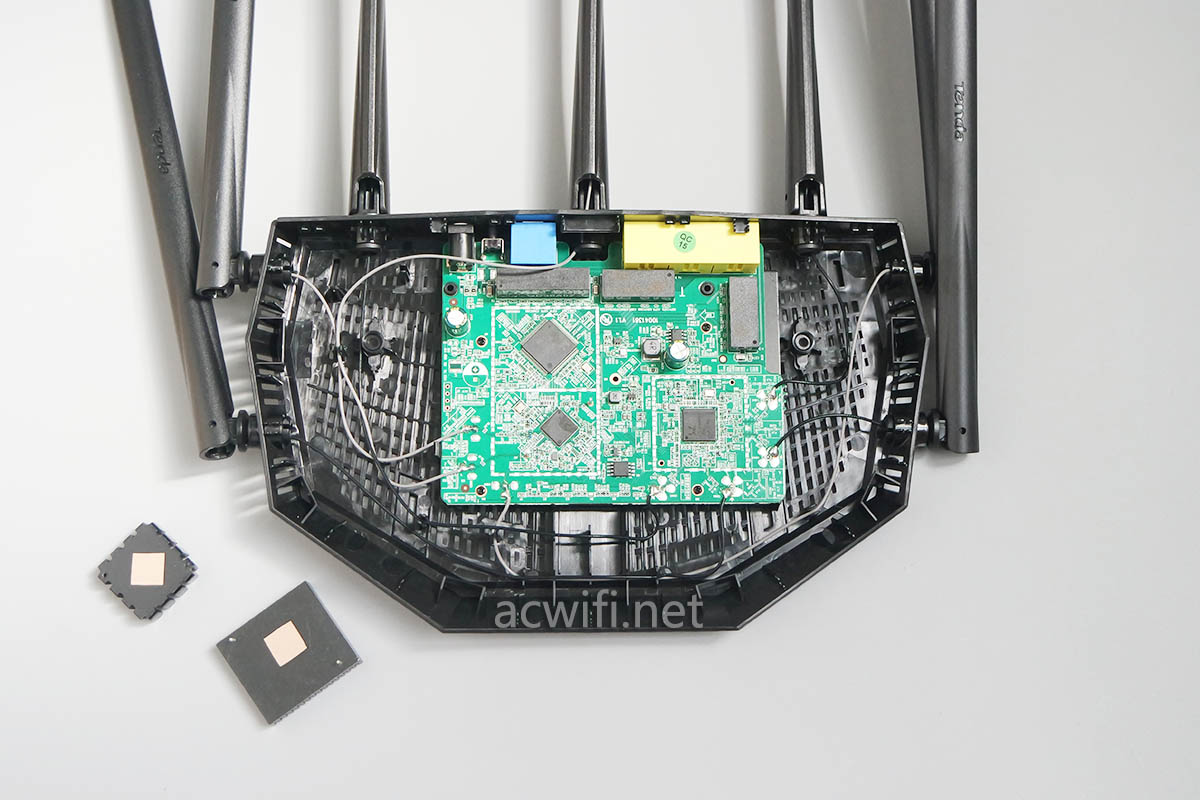

同样的手段,把2片散热片取下来。

腾达AC23拆机

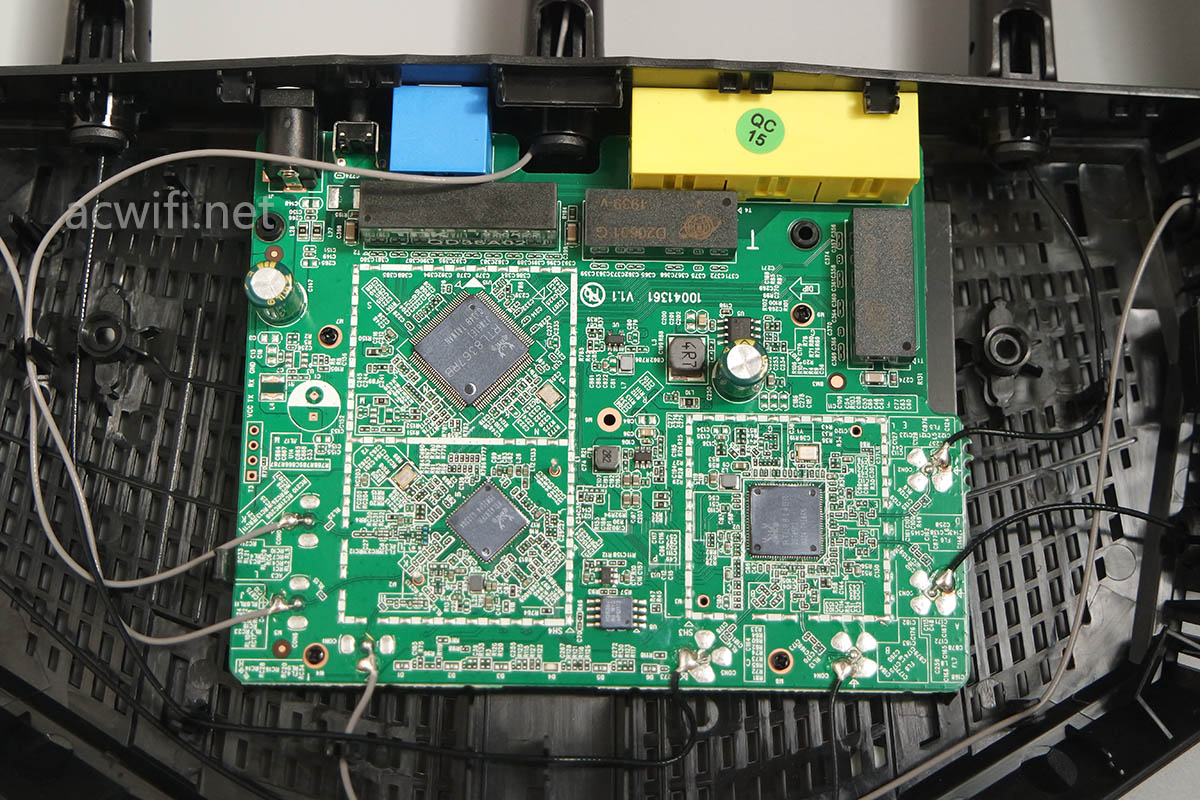

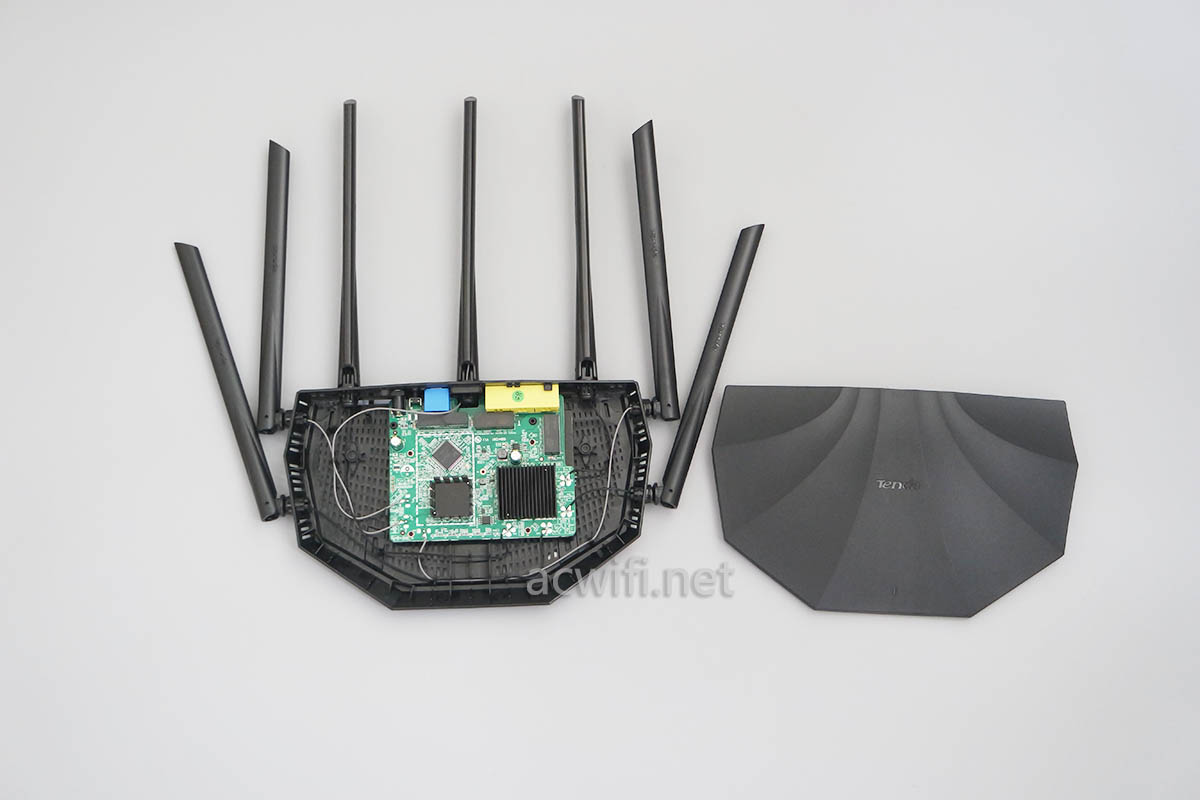

5G无线芯片上的散热器比较大,比腾达AC9、AC10、AC11所用的都要大。腾达AC23的外壳体积不算大,而拆开后看见主板而外壳的大小好像不成正比。不过看着主板上的密密麻麻的小元件,就是比TP水星的好看。所有天线馈线都是焊接在主板上,这焊接的步骤不算人工费吗?

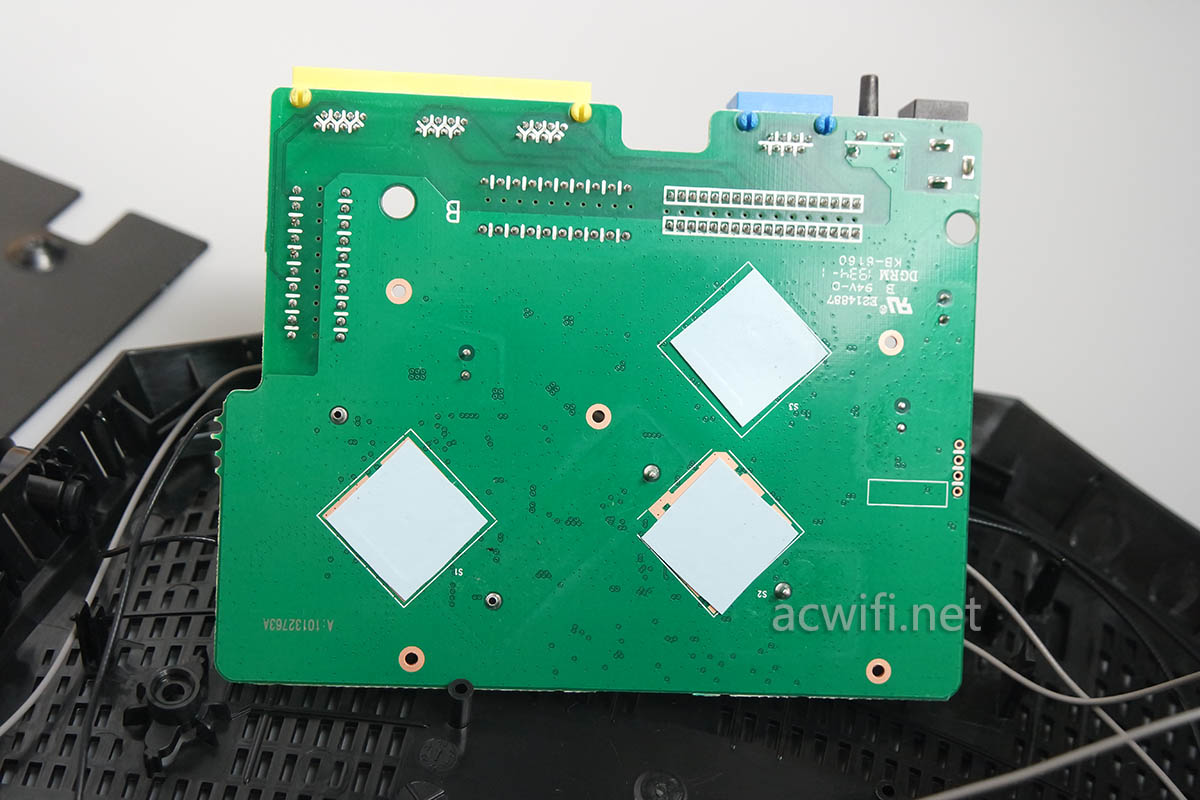

我很怕在取出主板的时候生怕会扯断焊接点。看看主板背面:

腾达AC23拆机

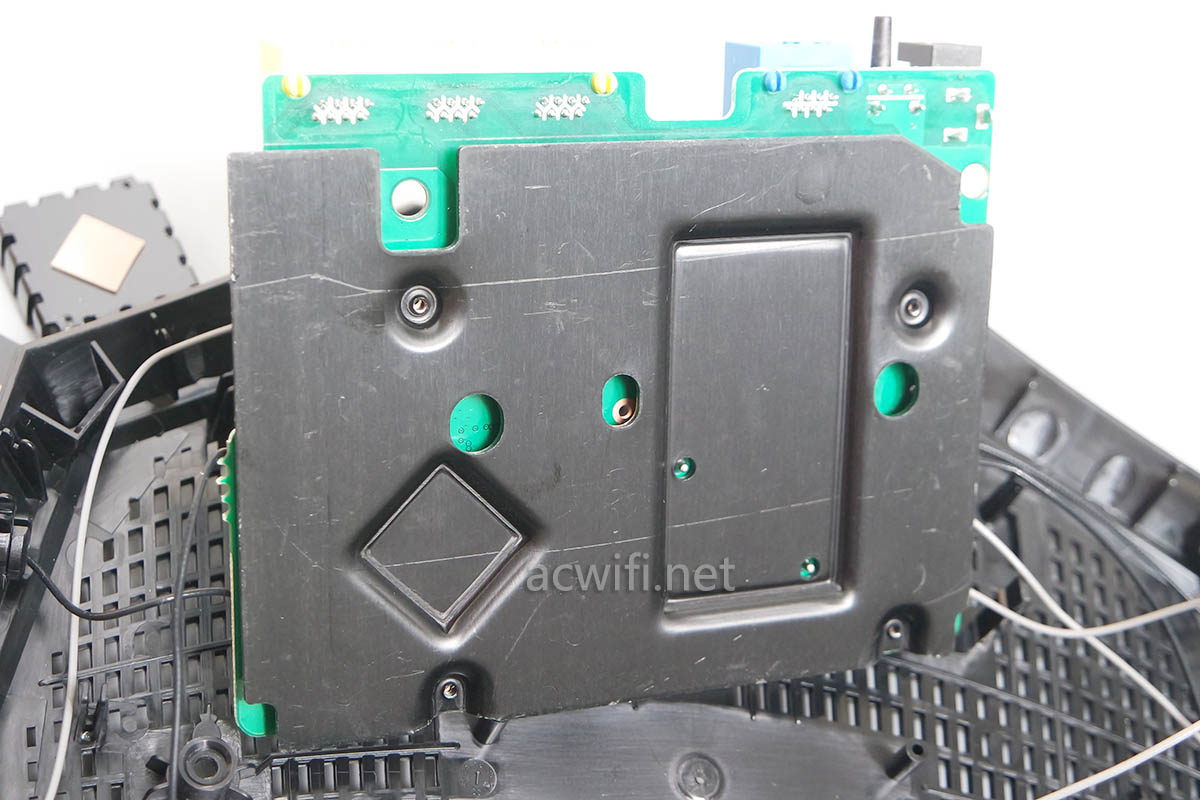

背面有一大片散热器,没什么元件:

腾达AC23拆机

帮芯片上妆后慢慢看各部分元件:

腾达AC23拆机

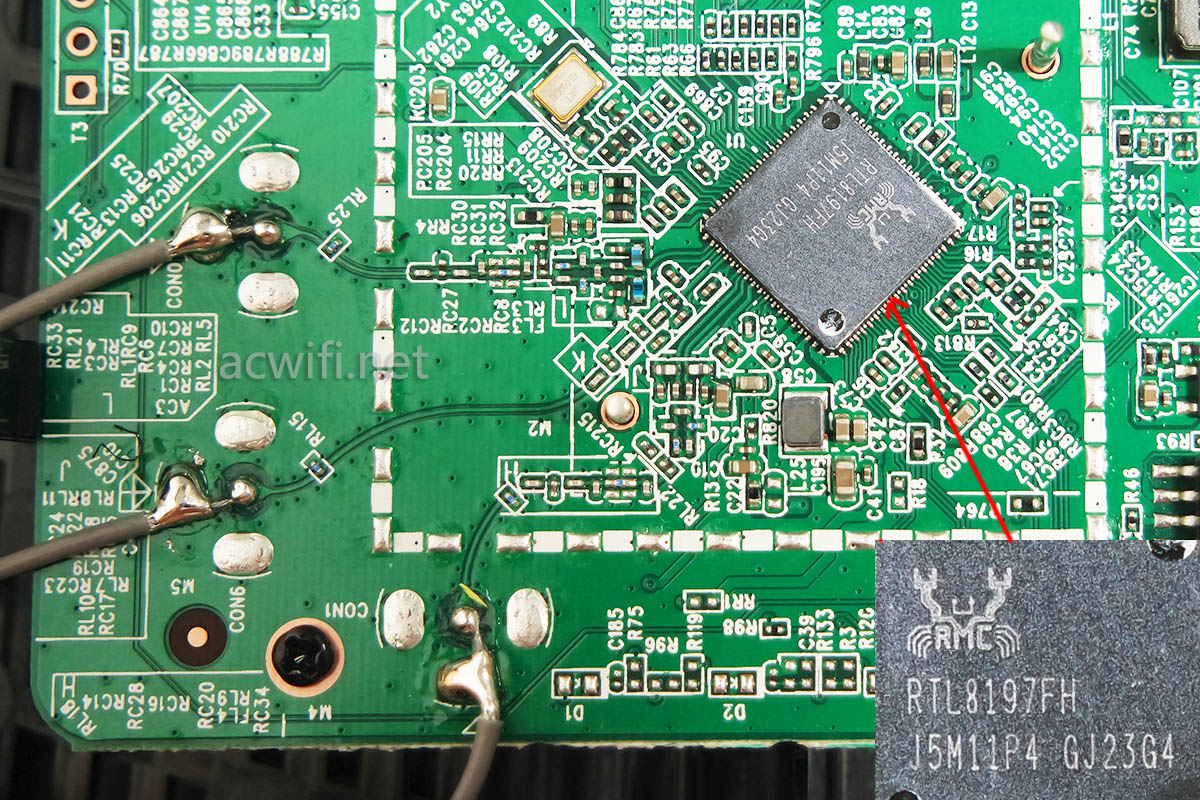

CPU型号是RTL8197FH,单核1GHz,集成RAM,容量不详,64MB或128MB,希望厂家能把内存这个参数标注出来,不要故作神秘,难度是为了以后缩水不留痕?标注内存大小有多为难??最后确认这台腾达AC23的内存容量是64MB。。。64MB。。。64MB。。。。

集成2.4G无线,速率300Mbps ,2x2mimo。但看见从CPU引出3路天线,中间一路元件很小。2.4G是三路RX设计,但工作时只会3选2,系统会选择最好的两根天线来工作。先进不?

腾达AC23拆机

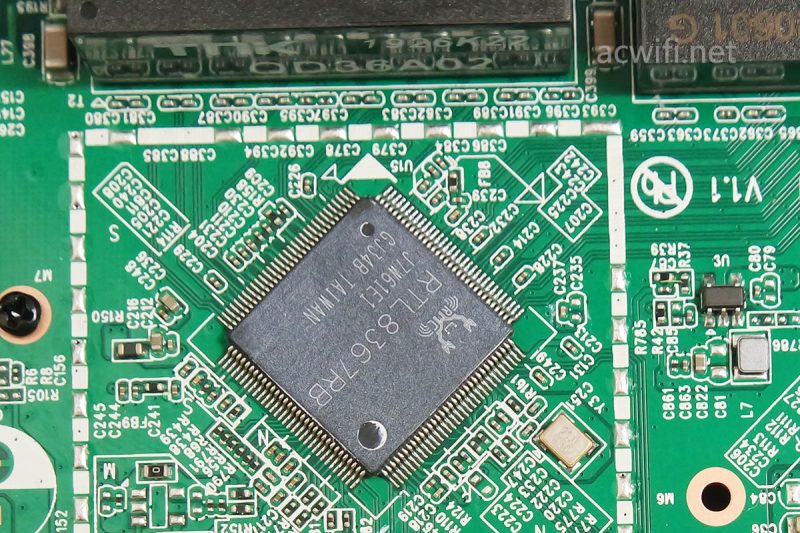

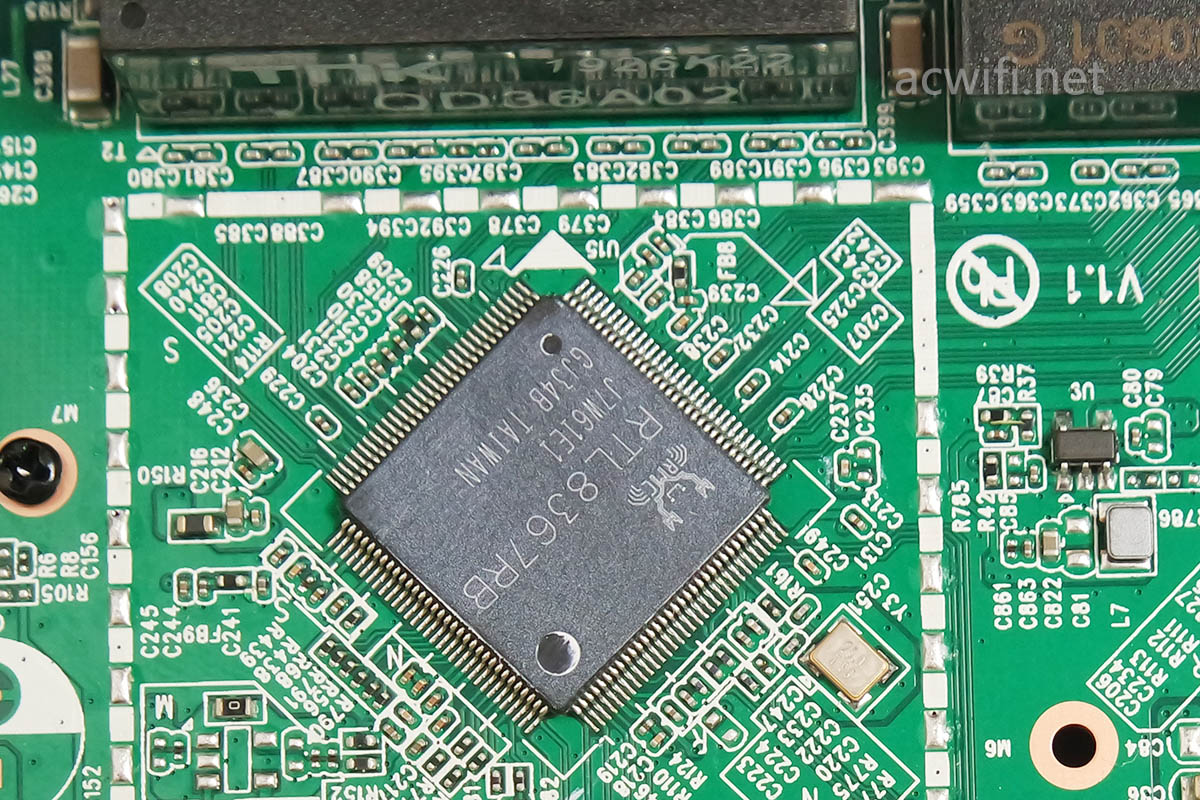

CPU上方是千兆交换芯片RTL8367RB,我曾经买过2颗,30多元含邮。

腾达AC23拆机

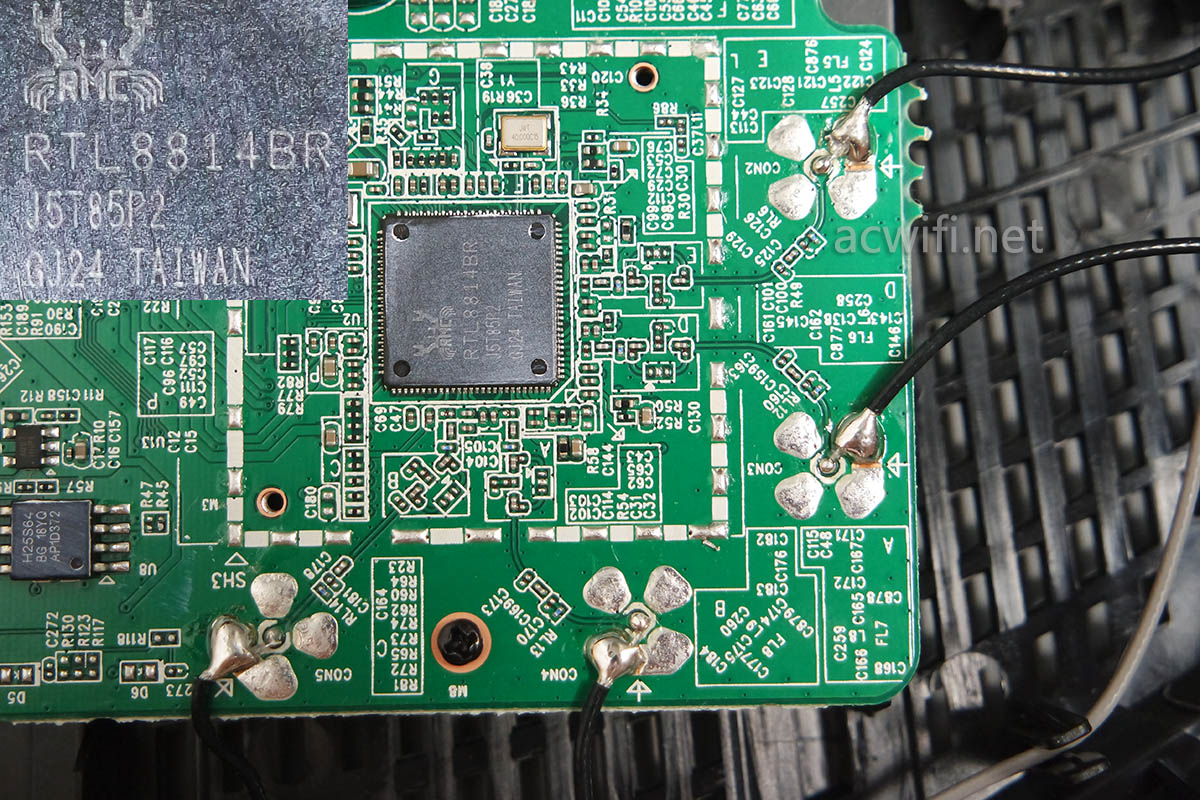

来看5G芯片,型号是我第一次看见的RTL8814BR,一款4x4mimo的5G芯片,支持256-QAM,在80MHz频宽下最高速率1733Mbps,支持MU-MIMO,这个有待实测。跟2.4G一样,在外围并没有独立的功放芯片。

腾达AC23拆机

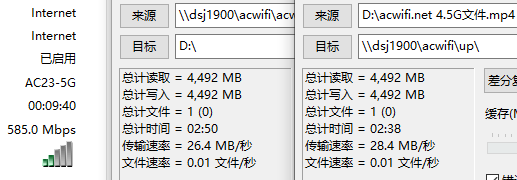

把5G固定在161信道,用手机小米4C在楼下的D点位置测试几次,速度不理想在60-110之间。LAN口接一台NAS,安装有华硕PCE-AC88的无线网卡同样在D点位置,连接腾达AC23的5G,测试内网传输速度,如下图:

D 5G

下行26MB/秒,上行28MB/秒,低于30MB/秒,我觉得不理想。对于4x4mimo的5G来说,低于30MB/秒就是不理想,上行速度还算可以。

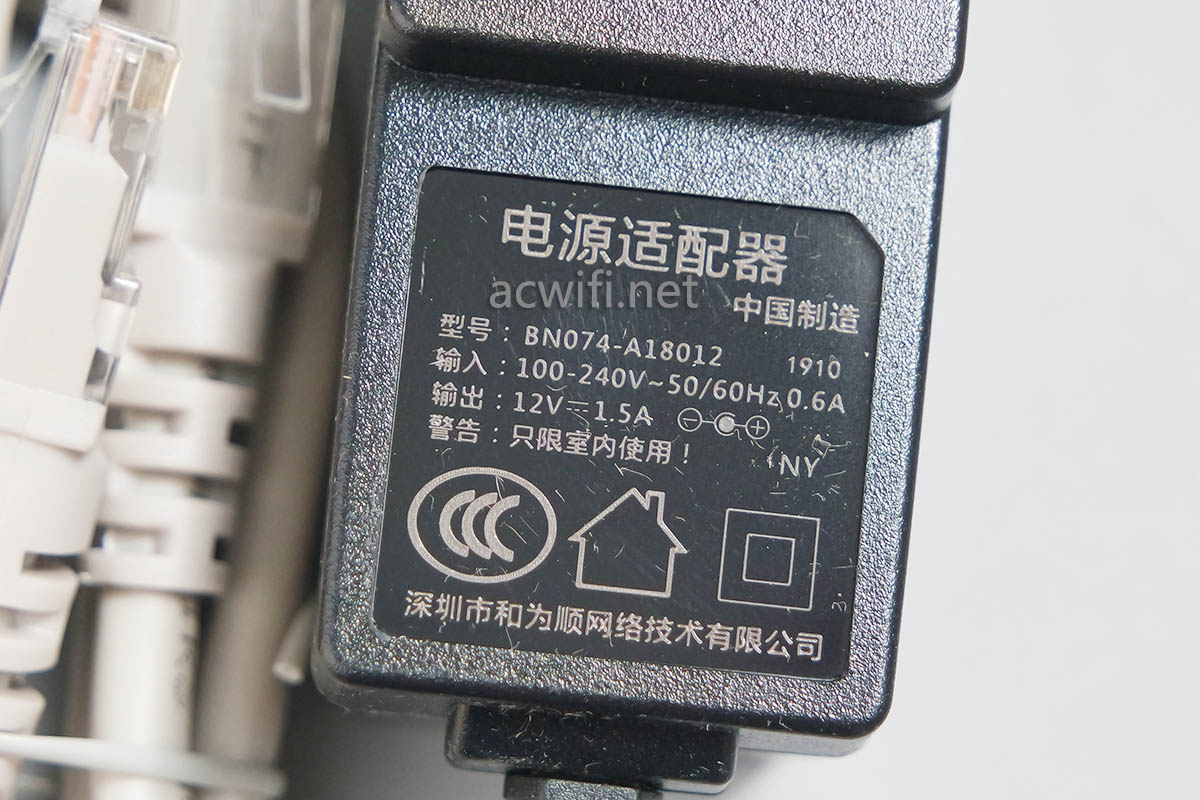

待机功率5.2W,5G传输时功率6.7W,功耗不算高。电源规格12V/1.5A,充足。

腾达AC23拆机

还有一根CAT 6的网线,也就是六类网线,跟TP送的一样都是26AWG,但明显粗一些。26AWG短线没所谓。很少有赠品网线是六类。

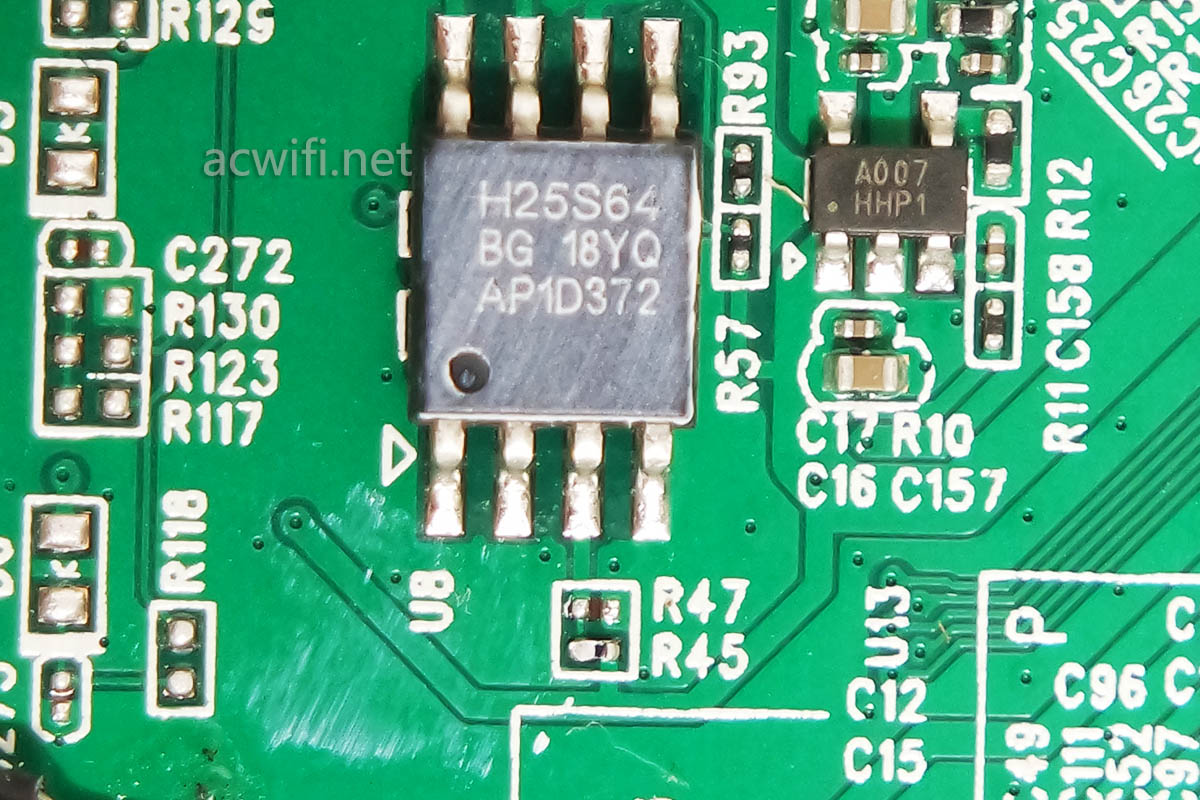

闪存型号是H25S64。。多少容量?8MB?

腾达AC23拆机

腾达AC23拆机

99元到手的不会亏。无线网卡也不止这个价,打算买USB无线网卡的也可以考虑这一款,用它设置无线中继,LAN口接电脑网口,当无线网卡来用,就当是一台大号的无线网卡。有许多朋友问水星D268G与腾达AC23选哪款好?水星这款好些。但99元买不到水星D268G,而且做工和用料没有腾达好,如果后续优化能把2.4G和5G功率做大些就更好。

腾达AC23京东购买链接

若有任何疑问可留言或在公众号acwifi-net里提问,人工回复!

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » 腾达AC23拆机,最便宜的4x4mimo 5G
