华硕AX无线路由器TUF-AX3000拆机

华硕TUF-AX3000比AX88U便宜一半,不到999元,随便用个全品券就979拿下,上星期我用了1000-40的全品券,再用3元的白条立减券,实付956元。第一台实付979元没有拆机就退了,但对它的拆机还是心心念念的,所以第二次购入。机身重量比AC86U轻38克的AX3000,里面有啥节省了的呢?

扣卡不紧,很容易分开上下盖,可以做到无损拆机:

华硕TUF-AX3000

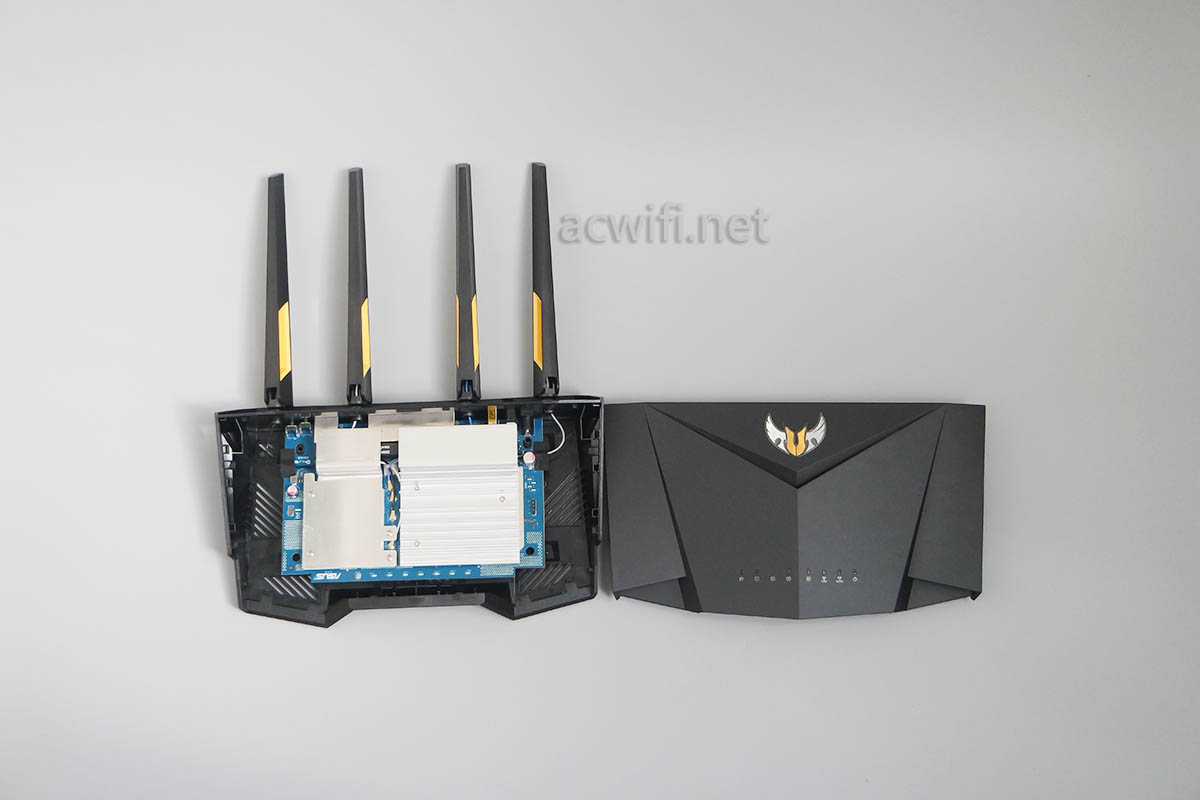

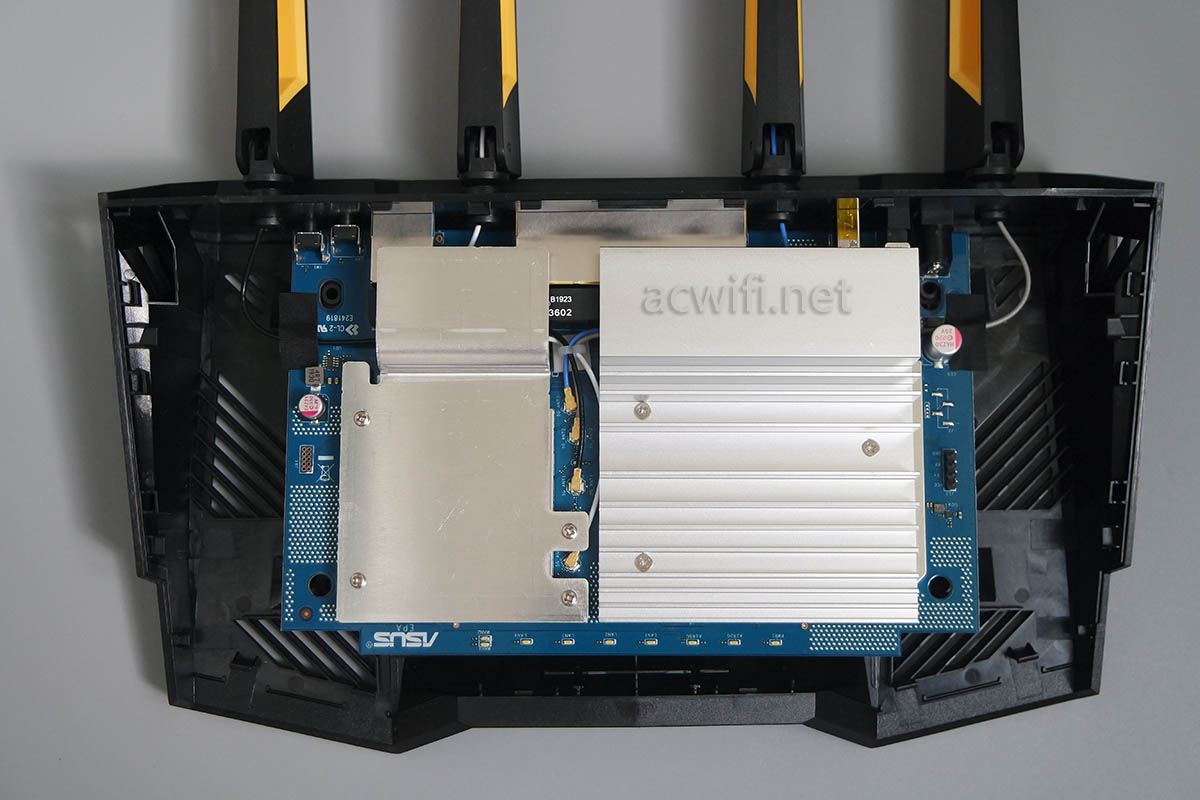

一开盖就看见2大铝制散热片,不像AC86U用的一大片。

华硕TUF-AX3000

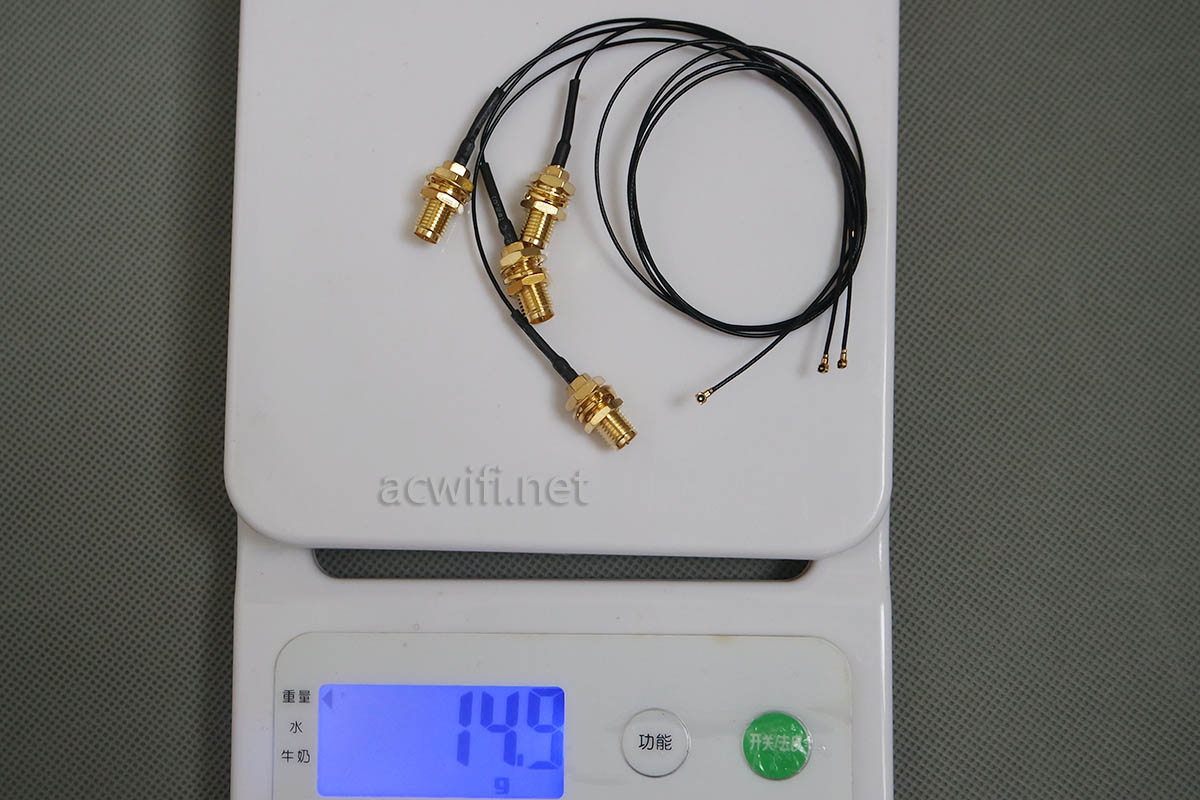

四根不可拆卸天线,因为不可拆,所以省掉了4个SAM铜头母座,大概有多重?实践一下:14.9克

华硕TUF-AX3000拆机

不过华硕AC86U只有三个SAM头所以大概10克吧。然后散热片估计也轻20克。差不多了。

先取下两片散热器,才能取出四根馈线:

华硕TUF-AX3000拆机

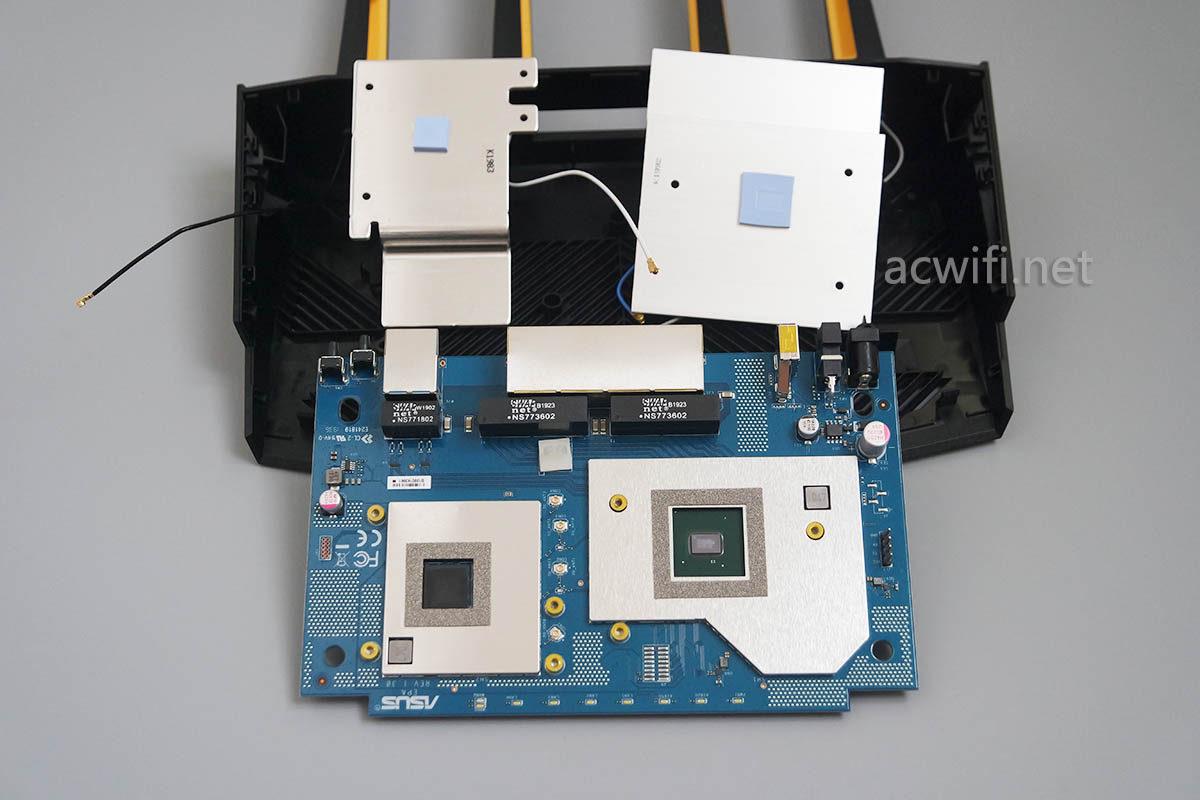

继而拨下4根天线,取出主板:

华硕TUF-AX3000拆机

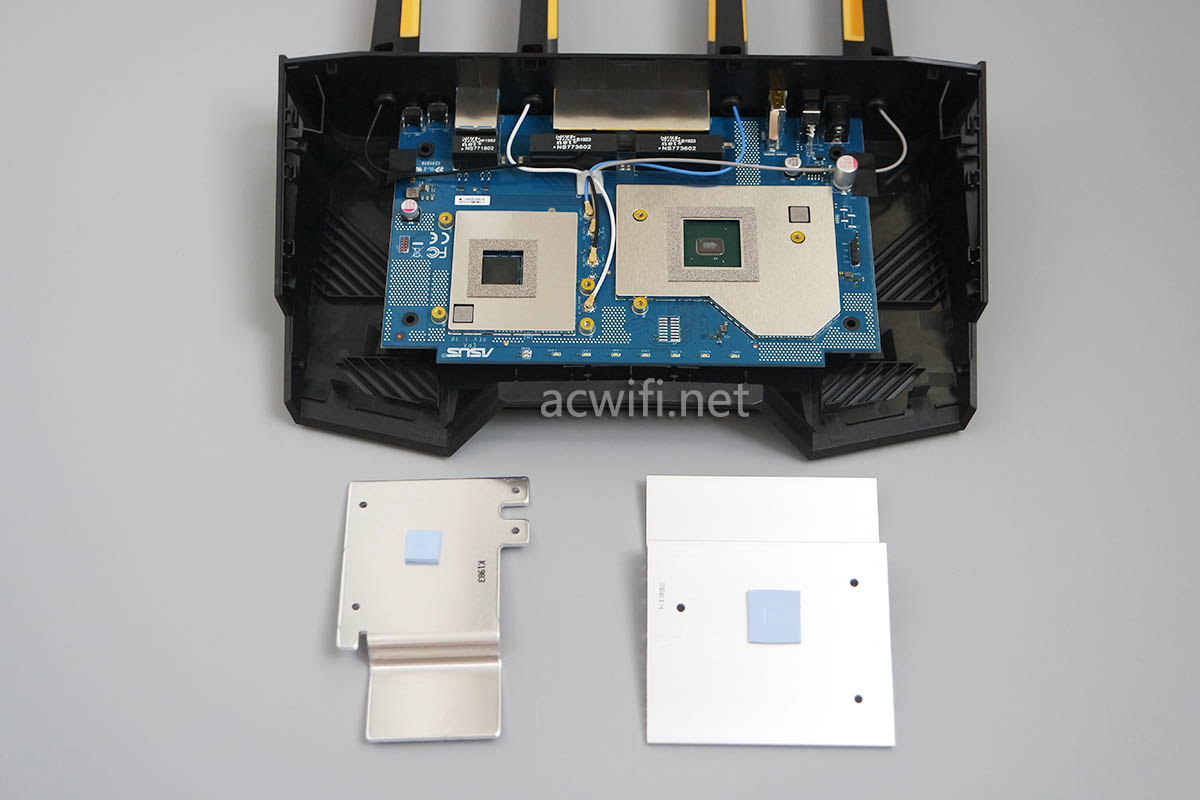

可以看见CPU和5G无线芯片了,与两片散热器之间用一片导热硅胶垫相连。如果不安装这两片蓝色的东西,开机一段时间会不会冒烟?

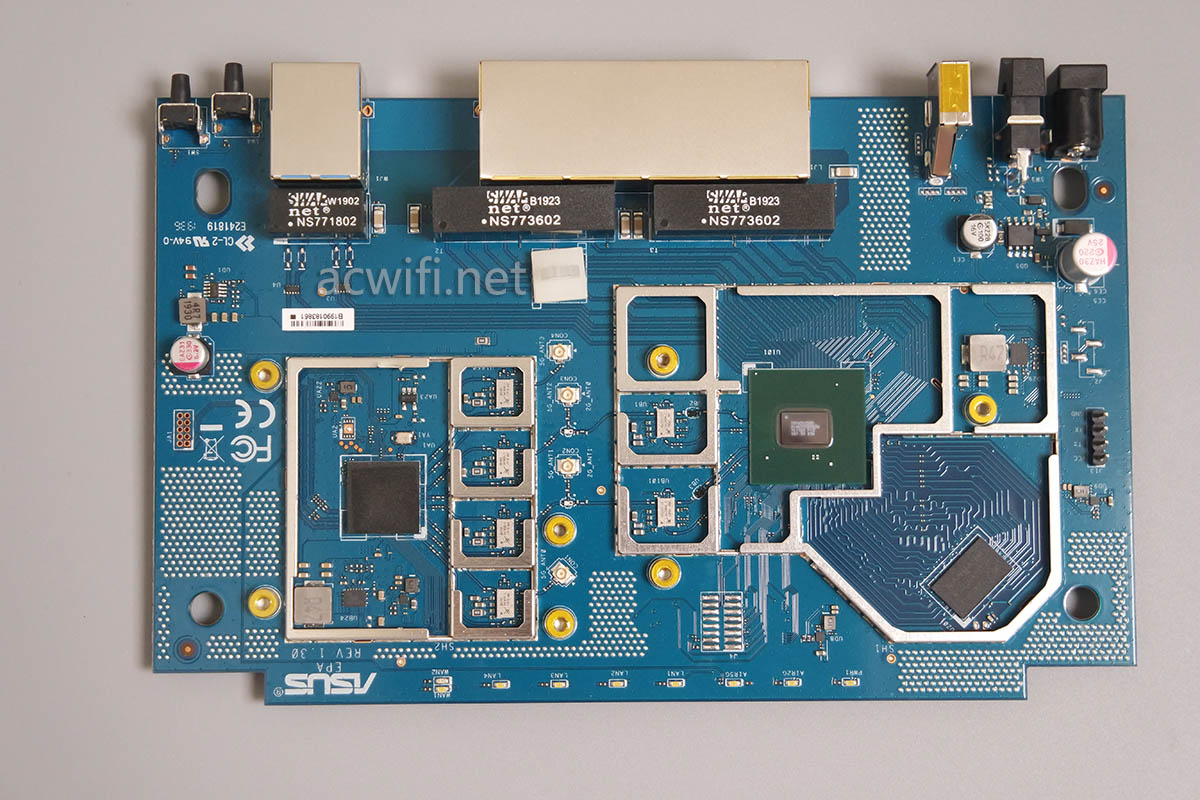

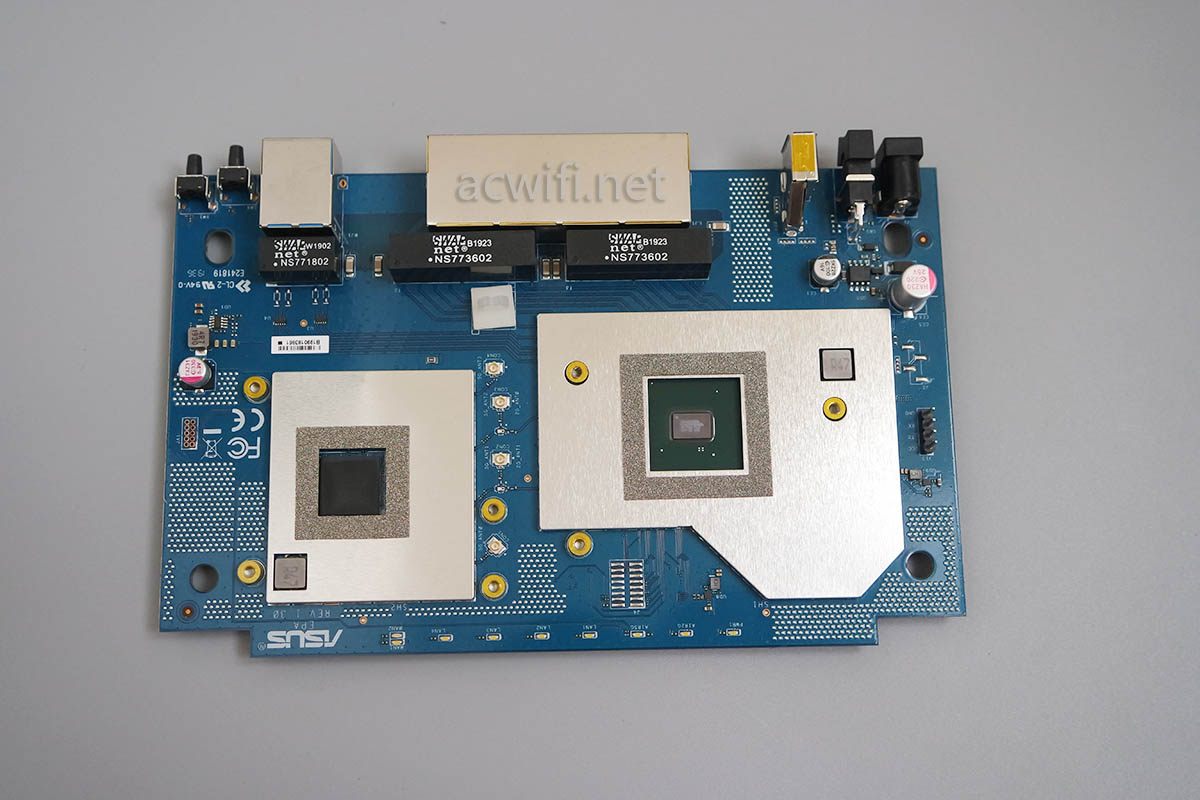

主板正面:

华硕TUF-AX3000拆机

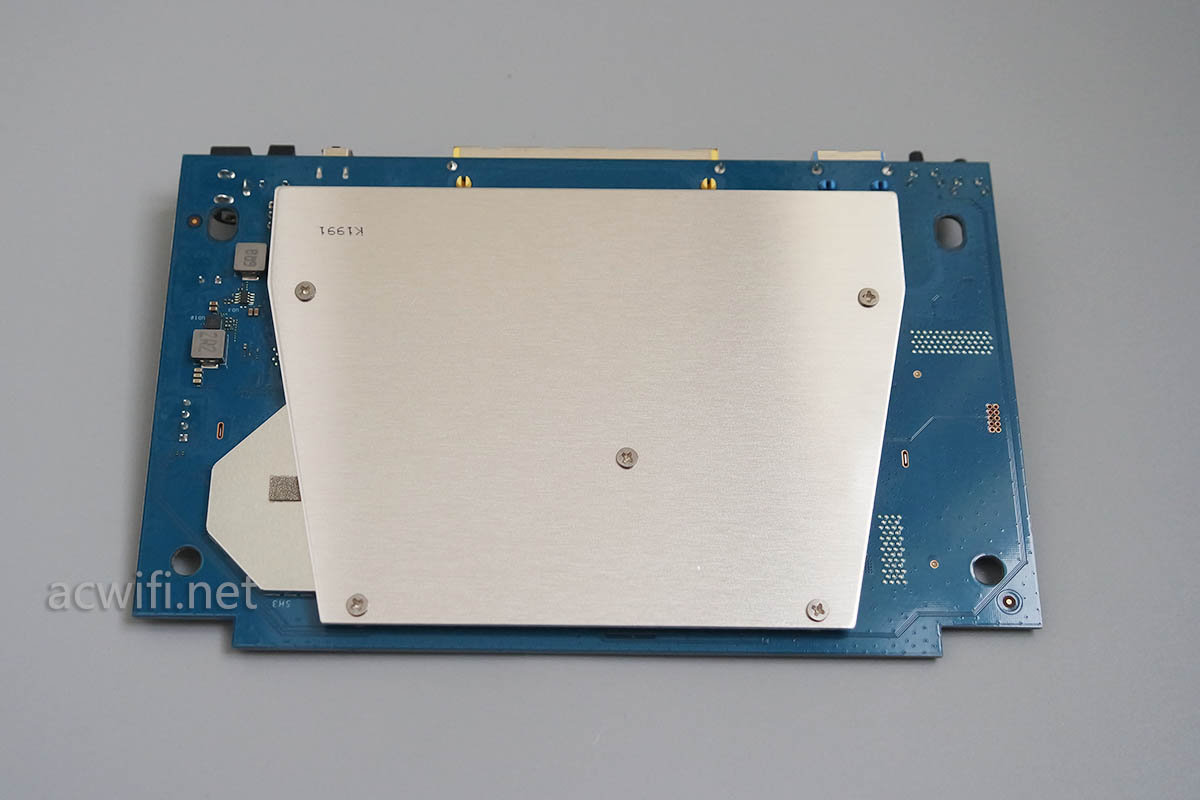

主板背面:

华硕TUF-AX3000拆机

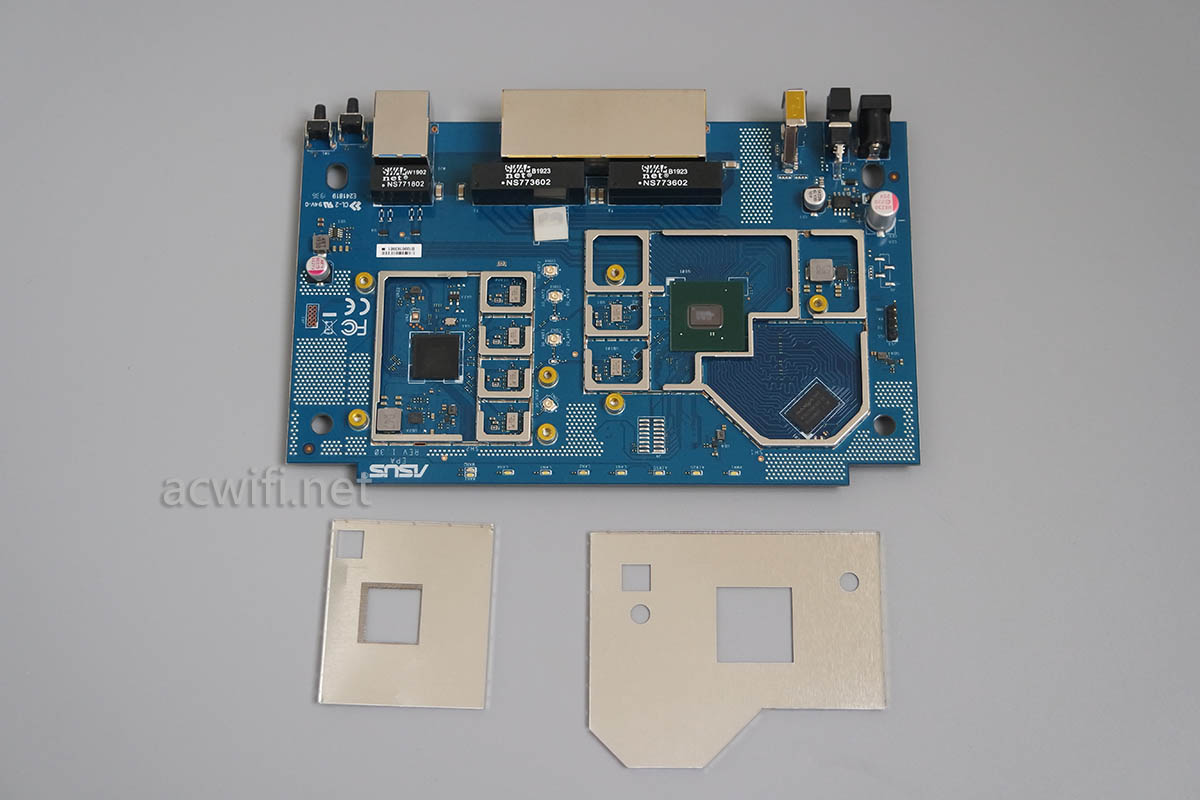

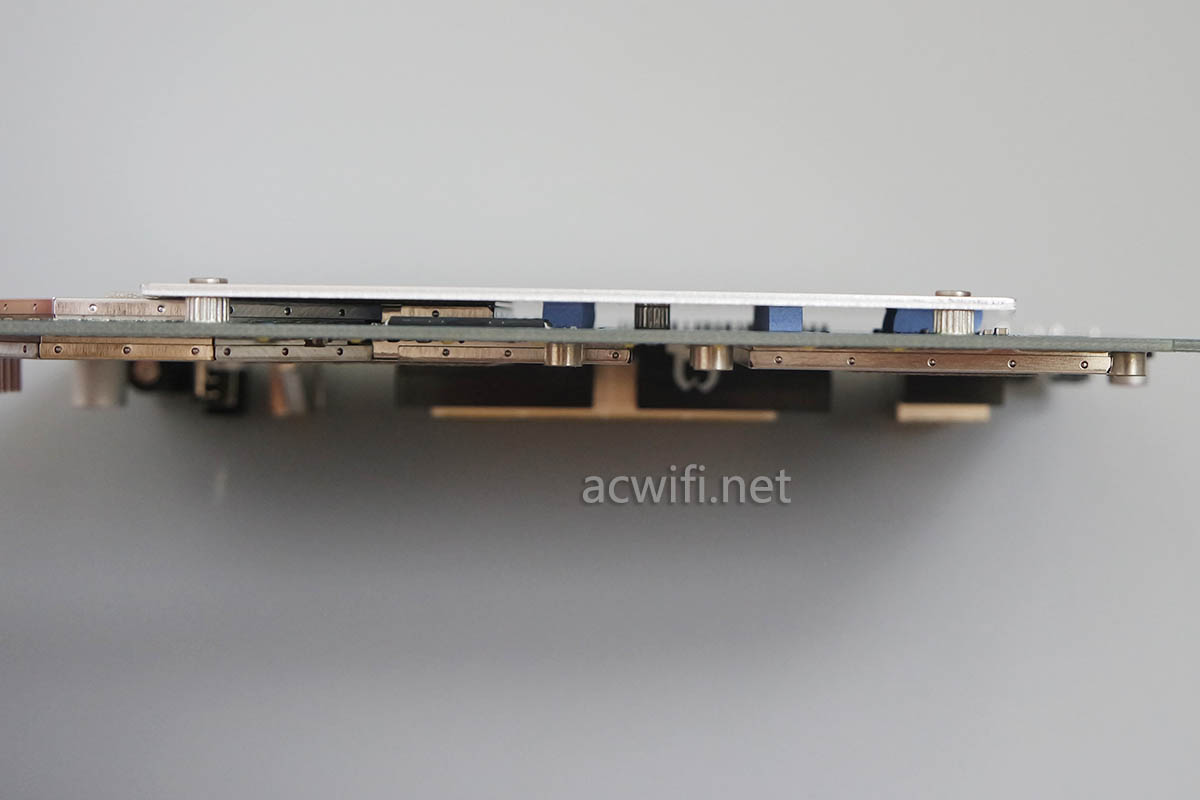

背面有一大片铝散热器,低下应该没什么电子元件,从间隙中看进去:

华硕TUF-AX3000拆机

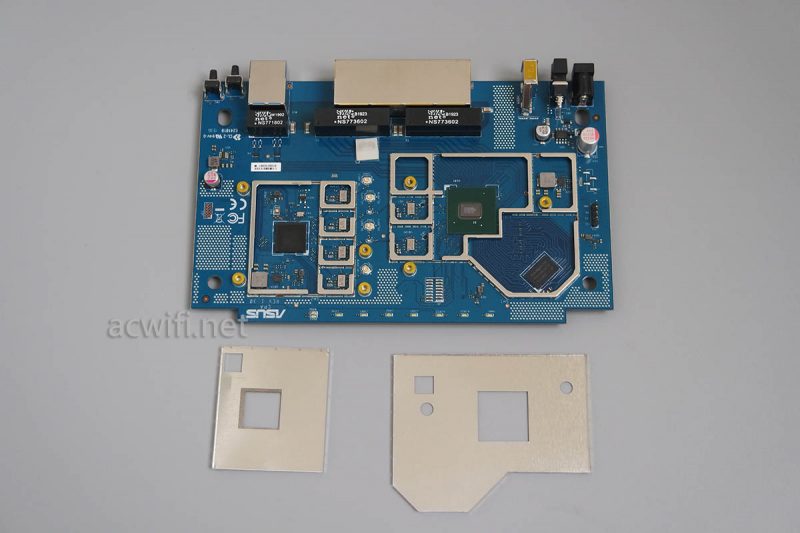

我先拆正面的屏蔽罩,拍照完了装回屏蔽罩再拆背面的铝片,否则我怕弄伤它的CPU。

华硕TUF-AX3000拆机

2片屏蔽罩打开后,发现少了点东西,总感觉哪里不对劲?就是所有功放芯片与屏蔽罩之间没有导热硅胶垫。。。。。

华硕TUF-AX3000拆机

当持续大流量无线传输时,功放芯片的热量不能忽视呀。是华硕有意省料还是对热量的控制有信心?当我自作聪明地帮它贴上6小块2mm导热硅胶后拆开背面的散热片才醒悟过来。

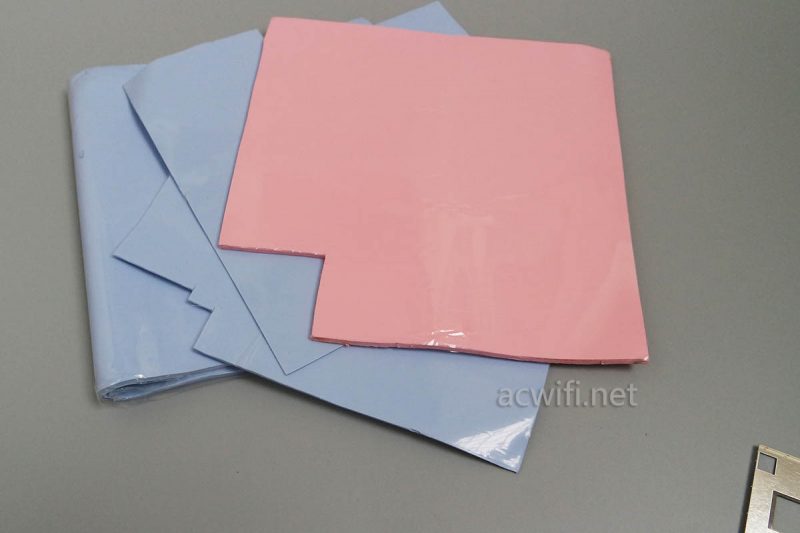

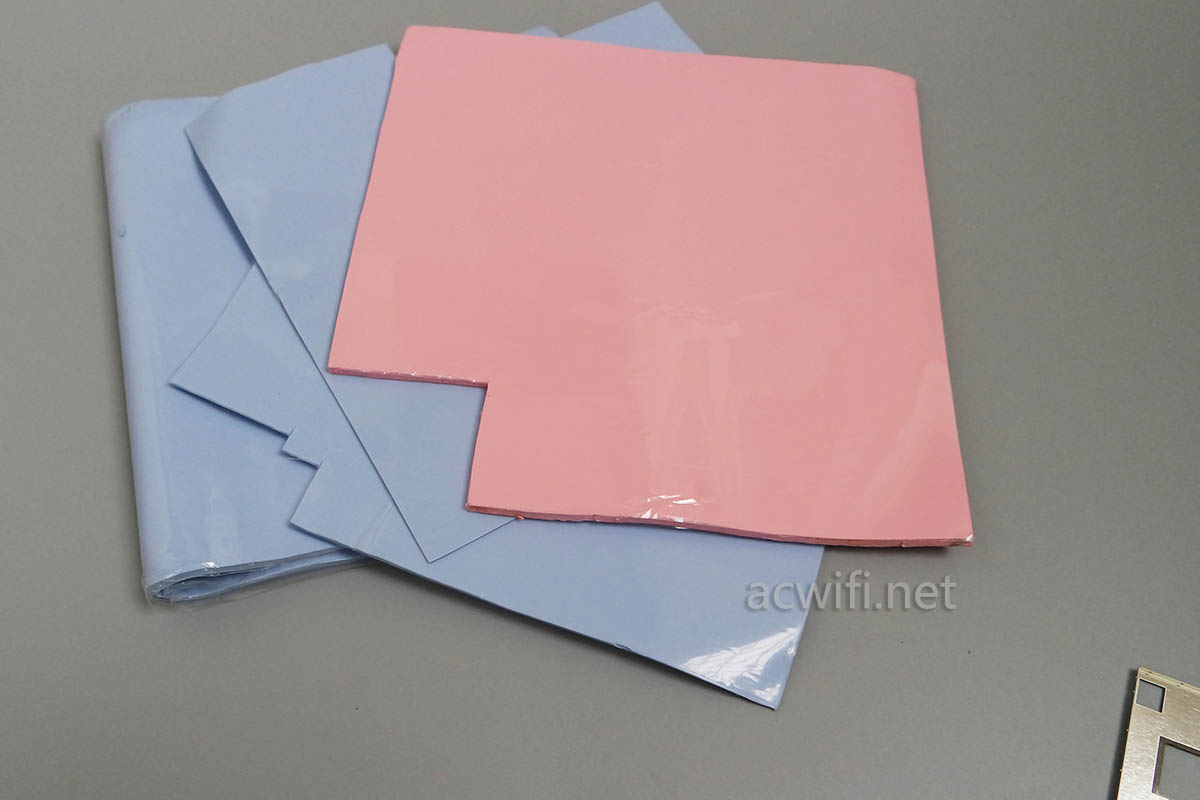

导热硅胶,从1mm到4mm我都有,2mm的厚道最合适 。这些是我之前弄软路由买来用过。

160/80/40m自动

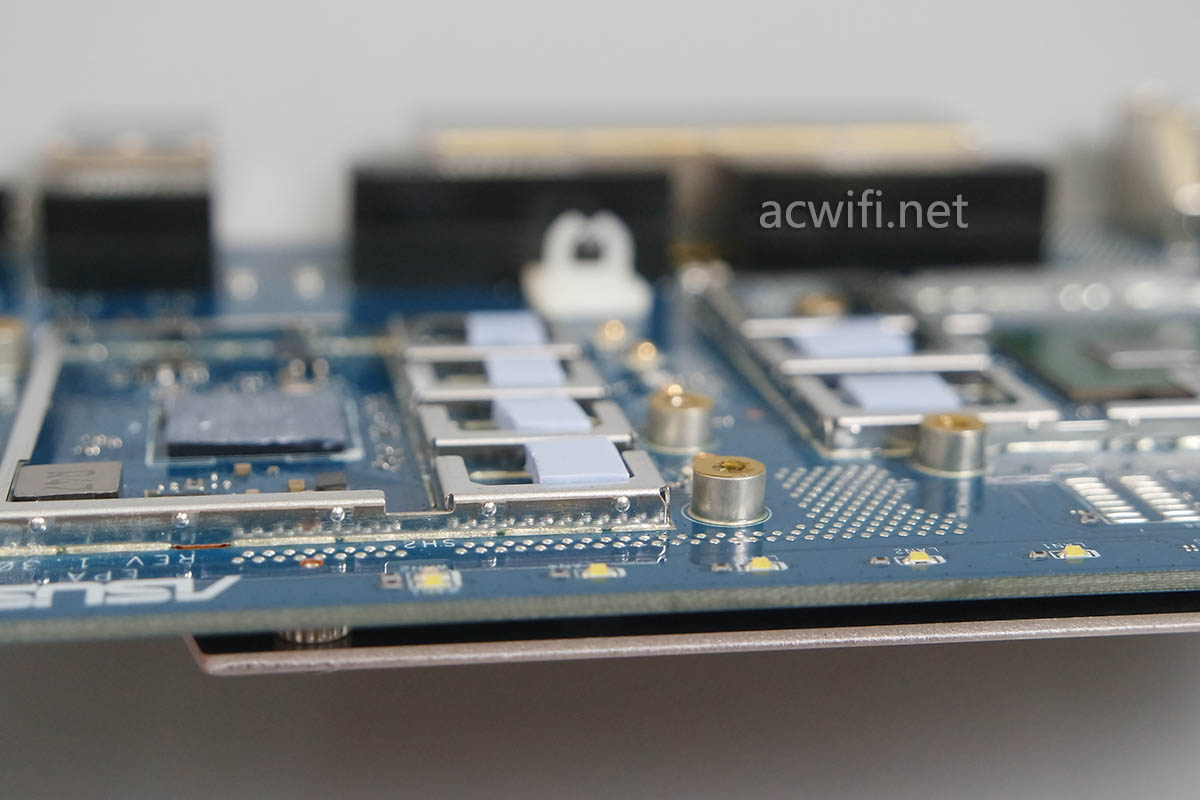

OK。贴上后的视觉效果

160/80/40m自动

如果申请售后,我一定要再拆一次,把这些小东西取出才行,否则便宜了华硕。是不。。。。。

看见6颗金灿灿的功放芯片,肯定是AX专用的。

华硕TUF-AX3000

先看CPU电路部分,CPU型号是BCM6750,据资料显示是三核1.5GHz,集成2.4G,支持802.11ax,什么OFDMA呀,1024-QAM呀,MU-MIMO呀,在40MHz频宽下,2x2mimo就可以达到574Mbps的无线连接速率。如果在802.11n的年代,1024-QAM就是500Mbps,256-QAM是400Mbps,64-QAM就是最常见的300Mbps。

(BCM6750可以支持2.4G,也可以支持5G,就是不能同时让2.4G和5G同时支持,所以它可以是2.4G芯片,也可以是5G芯片。例如海外的TP-LINK Archer AX10,用的CPU就是BCM6750,5G无线也是由它负责。而华硕这款AX3000用它作2.4G。因为BCM6750的5G不支持160MHz频宽,所以Archer AX10的5G速率只有1.2Gbps。)

内存芯片型号是NT5CC256M16ER-EK,容量是512MB。

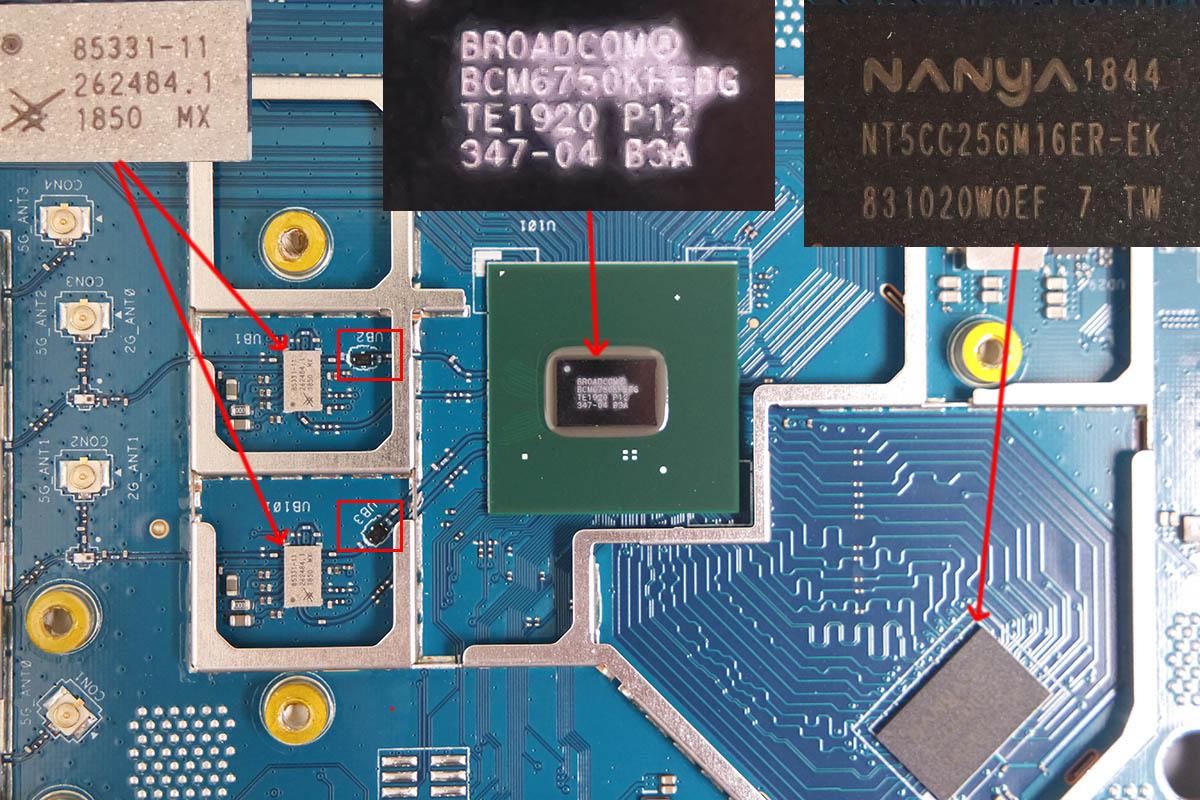

下图中有2个小红框,里面有一小黑点,叫做巴伦(BALUN),单端转平衡输出,是为了发射单元的输出阻抗与天线阻抗匹配。

华硕TUF+AX3000拆机

现在来看2.4G功放芯片,上面丝印着85331-11,型号是SKY85331-11,是SKYWORKS公司的产品。1.5A旧版的腾达MW6也是用它。

SKY85331-11: 2.4 GHz High-Power 802.11ax WLAN Front-End Module

它的参数:

Integrated high-performance 2.4 GHz PA, LNA with bypass, and
T/R switch
Fully matched input and output
Integrated logarithmic power detector
Transmit gain: 33 dB
Supports 802.11ax: output power:
+20 dBm, -43 dB DEVM, MCS11
+22 dBm, -40 dB DEVM, MCS11
+24 dBm, -35 dB DEVM, MCS9
Integrated, temperature-compensated log detector
High LNA gain: 15 dB
Small (24-pin, 3 x 5 mm) conformally sh

因为是一颗FEM芯片,所以集成了PA(功率发大器)、LNA(低噪声放大器)、T/R switch(收发切换开关)

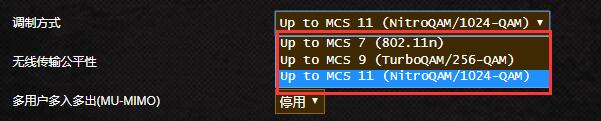

从参数中可以清楚看出,在256-QAM(MCS9)下功率放大输出+24dBm=250mW,算强的了。在1024-QAM(MCS11)下功率放大+22dBm=160mW,还有一个数值是-20dBm=100mW,估计跟OFDMA有关。有懂的朋友请指正。如果要2.4G信号强,可以放弃选择AX模式,也就是用回256-QAM,在2.4G无线专业设置里有这个选项:

20191028174942

选择TurboQAM,也就是256-QAM,即MCS9,想再强些就选择MCS7。智能设备因为多数是1T1R又不支持256-QAM,不追求高速的2.4G的可以选择MCS7。还有,设置只用20MHz频宽也能增强一点信号。MCS7+20MHz频宽会有最佳的2.4G信号表现,不信的话你们可以试一试,试后来告诉我成效!不是说笑,我现在真的没笑。

过来看5G芯片啦,5G芯片型号是BCM43684,这颗AX 5G芯片在AX88U、AX11000、AX92U、RAX80也有使用。硬件就是支持4x4mimo,而华硕把这款AX无线路由器的无线规格标注AX3000,也就是说它是2x2mimo的5G AX,不过事实证明它真的是4x4mio。华硕TUF-AX3000开箱,谈一谈它的5G速率问题

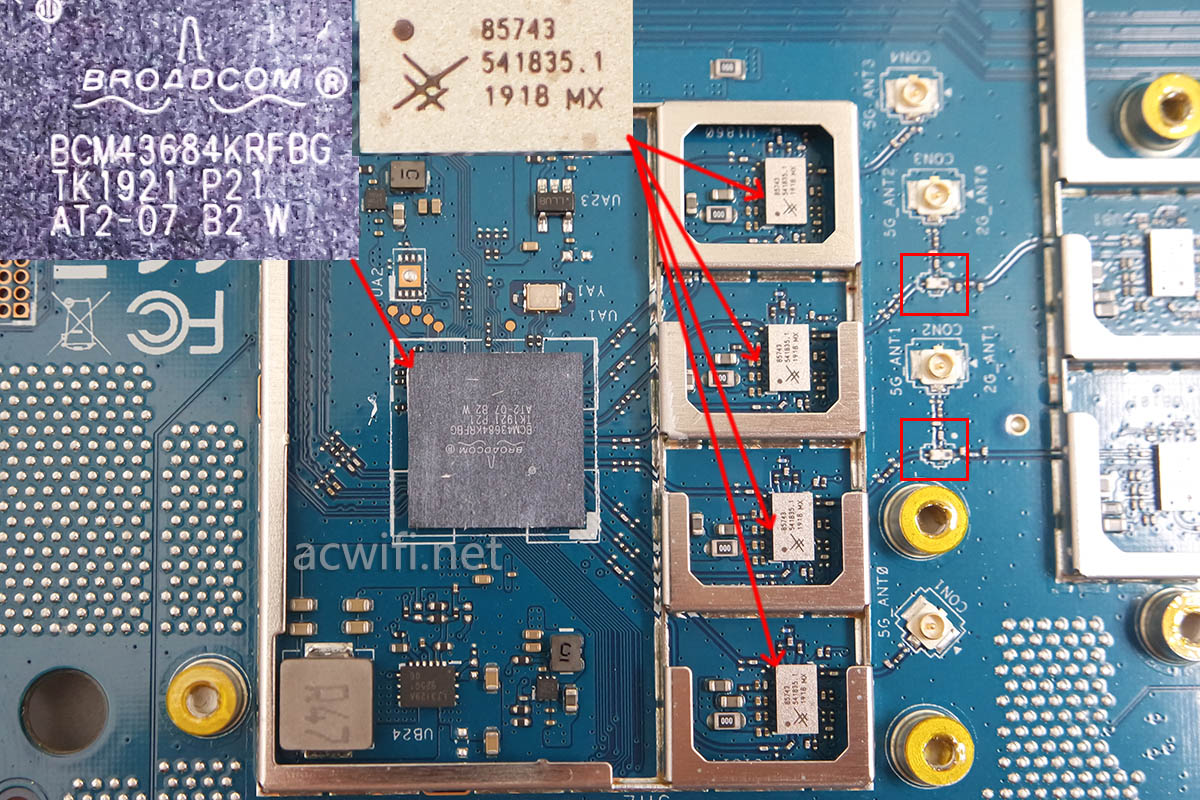

下图中的红框里的白色小元件是分工器,四路里有两路采用了,跟分工器连接的是2.4G,而2.4G只有两路,所以5G也只有两路用上分工器。作用是把2.4G和5G合在一起,连到双频天线上。

华硕TUF-AX3000拆机

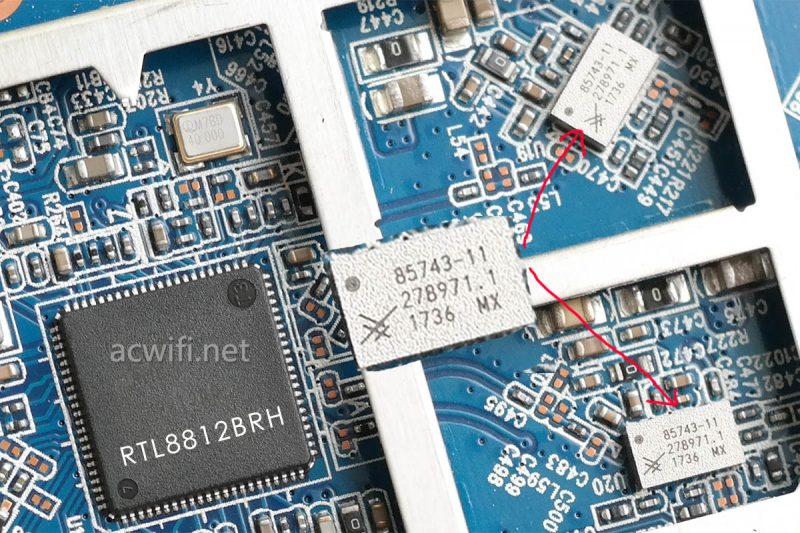

5G功放芯片上面丝凶着85743,型号是SKY85743,它有子型号,一是SKY85743-11,二是SKY85743-21。前者在1.5A旧版腾达MW6身上使用了。而芯片上标明了85743-11,如下图:

所以TUF-AX3000所用的应该是SKY85743-21,两者在MCS11的功率上有点差别。-21会强些。而腾达MW6不需要用到MCS11,所以两者在MCS9(256-QAM)是没差别的,都是+24dBm。

(可想而知,腾达当初为了在MESH产品市场上杀出一条血路,是下了多重的成本,不过现在1A的新版都缩水了,没有继续用这四颗金灿灿的FEM芯片)

SKY85743-21: 5 GHz High-Power WLAN Front-End Module

参数:

Integrated high-performance 5 GHz PA, LNA with bypass, and
T/R switch
Fully matched input and output
Integrated logarithmic power detector and directional coupler
Transmit gain: 32 dB typical
Supports 802.11ax: output power:
+21 dBm, -43 dB DEVM, MCS11
+22 dBm, -40 dB DEVM, MCS11
+24 dBm, -35 dB DEVM, MCS9
Conformally shielded part
Integrated, temperature-compensated log detector
Highly sensitive, jammer-tolerant (> +10 dBm IIP3),
high gain (16 dB) LNA
Small (24-pin, 3 x 5 mm) conformally shielded package
(MSL3, 260 C per JEDEC J-STD-020)

输出功率跟2.4G的差不多,在AX下应该要比2.4G还要强一点点。

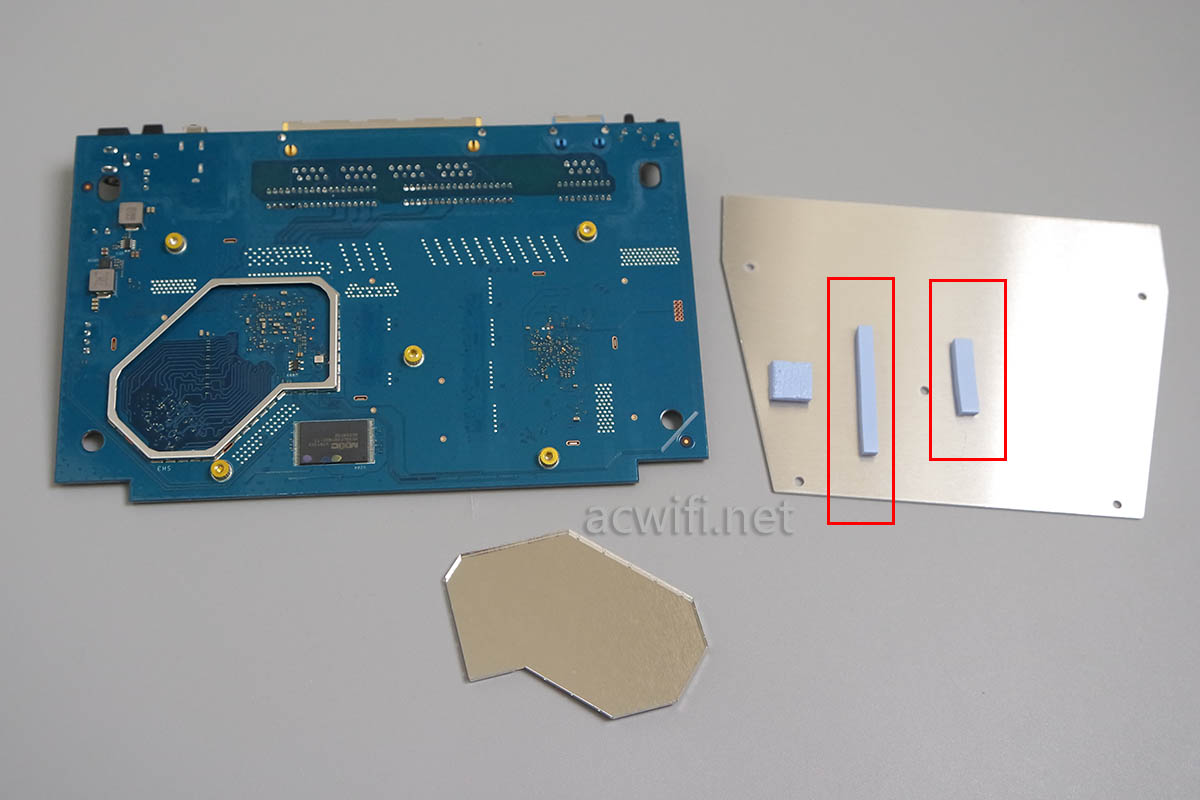

最后拆开主板背面的大片散热铝,可以看见红框里有2根长条的导热硅胶垫,位置就是在六颗FEM芯片下方,就是用它帮助散热的,我自作多情地在芯片上方垫了散热硅胶,不过这样上下齐手,更有利于散热嘛。其实是当我看见这2根长条时,屏蔽罩我已经盖上了,懒得再掀开,所以就不取走了。

华硕TUF-AX3000拆机

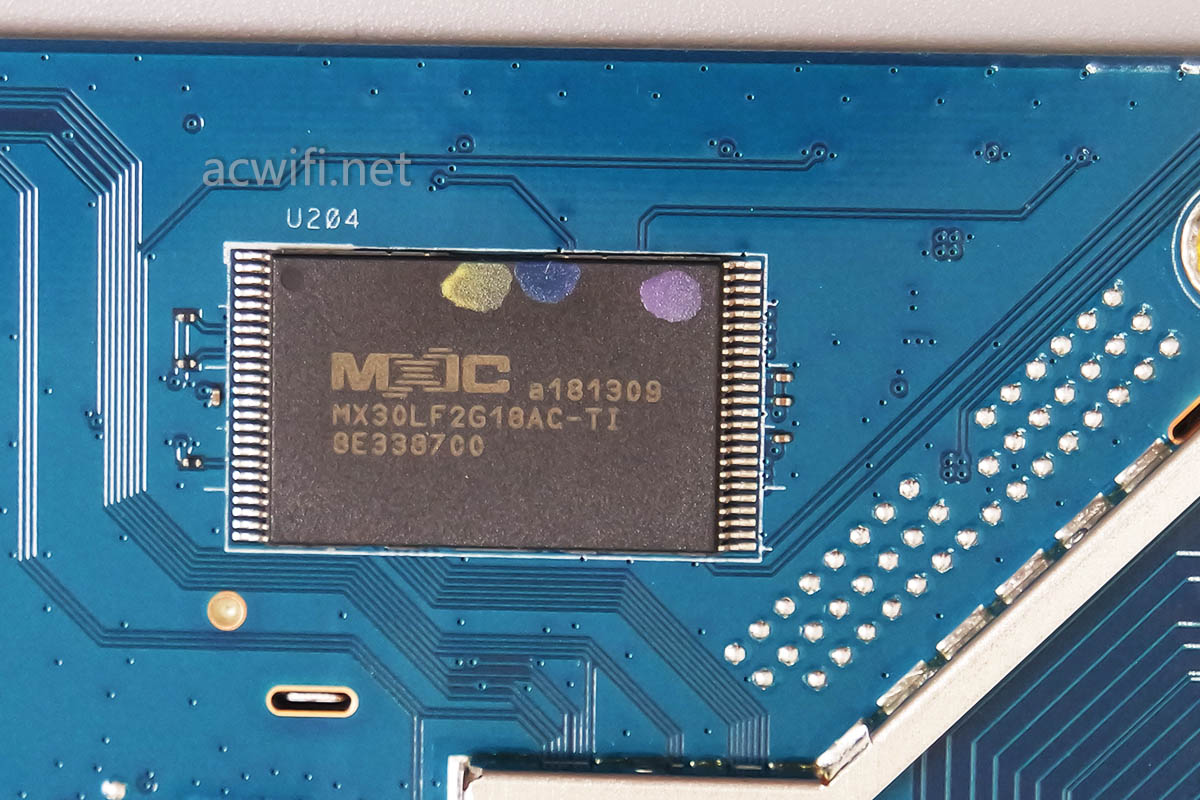

有一颗闪存芯片,型号是MX30LF2G18AC-TI,容量256MB。

华硕TUF-AX3000拆机

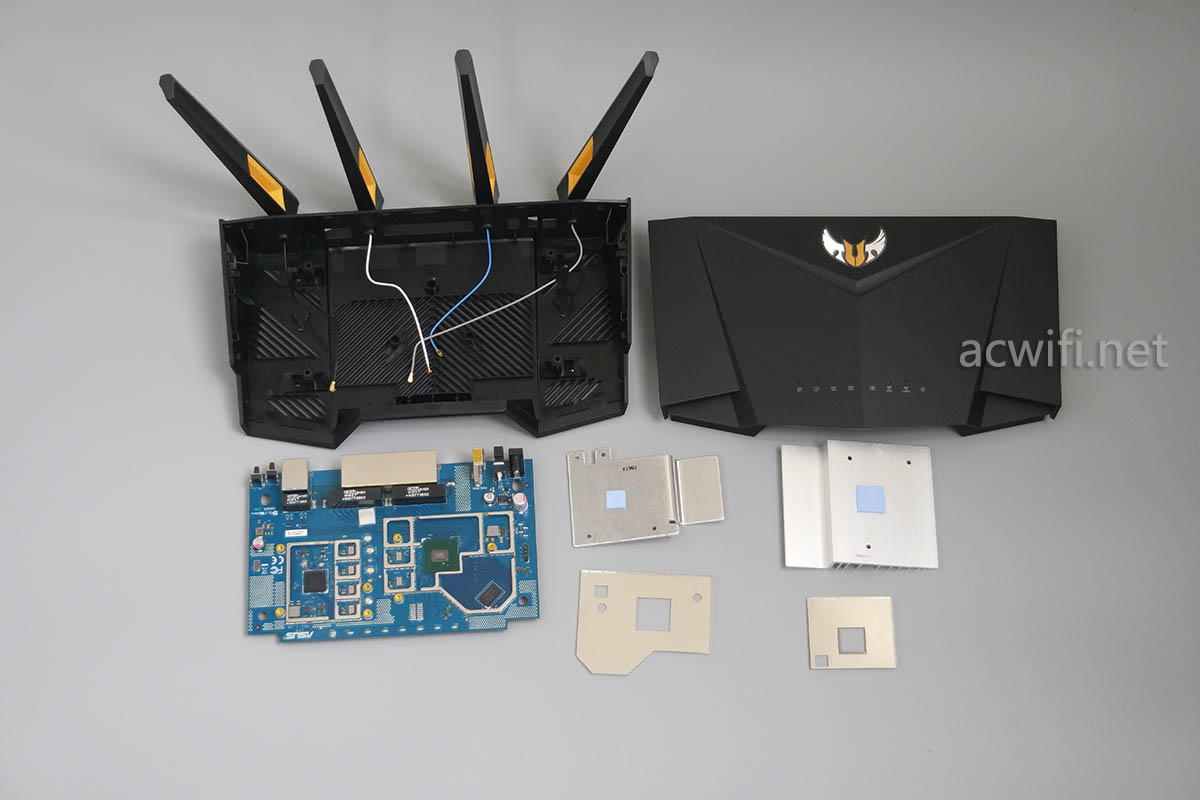

拆机到此为止

华硕AX3000拆机

目前已更新固件(3.0.0.4.384_7681),我把它的DHCP服务关闭,接在J1900软路由上使用,用一段时间看看有啥问题。

华硕AX3000京东购买链接

若有任何疑问可留言或在公众号acwifi-net里提问,人工回复!

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » 华硕AX无线路由器TUF-AX3000拆机
