TP-LINK XDR3020拆机,简单测试AX无线

据说XDR3020的屏蔽罩焊死的,看别人的拆机图说。我信了,然后拿了热风枪和T12来准备干了,打算用暴力来对待曾经害我亏掉一台华硕RP-AC51的TP-LINK XDR3020。如果拆坏了就证明我与它无缘份,也不用测试了。

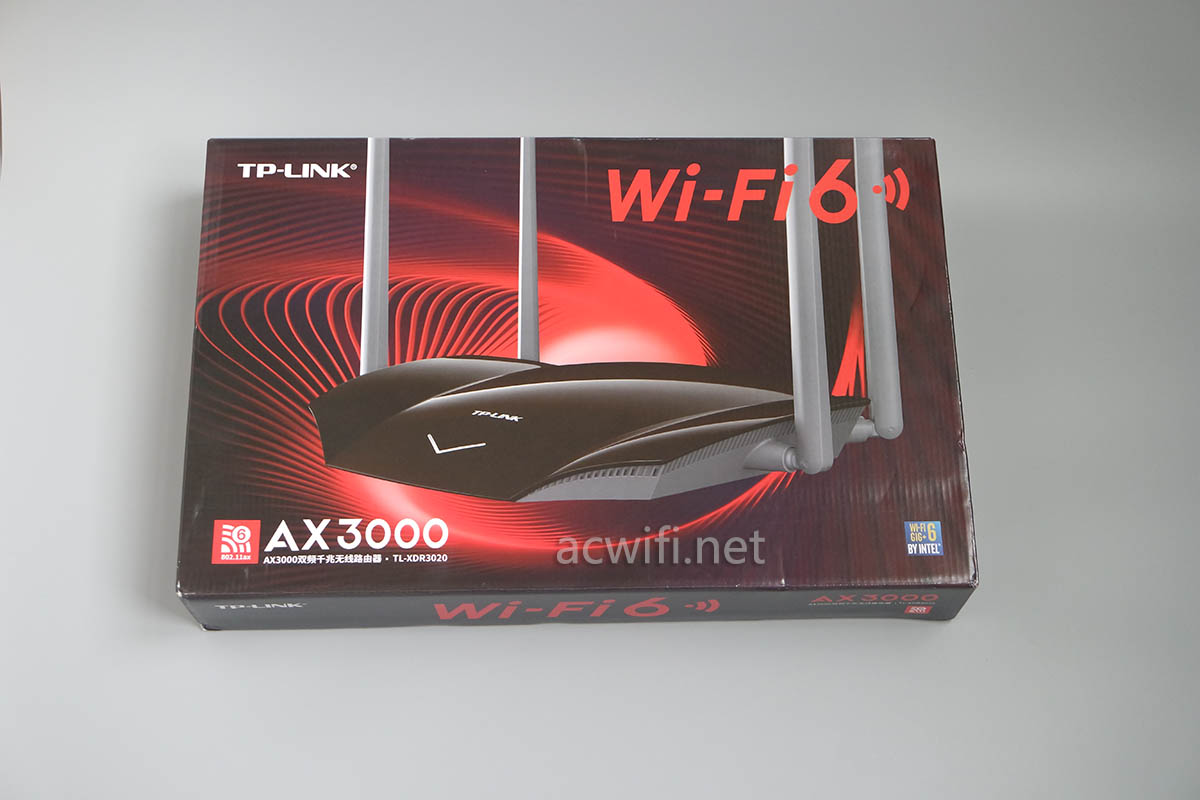

昨天10点支付尾款,京东今天中午才送来,速度正常,我这是农村。包装盒正常的大,买了几款TP和水星,不觉得包装有点大得吓人,如果包装盒体积小巧,我反而怀疑是山寨TP。

XDR3020拆机

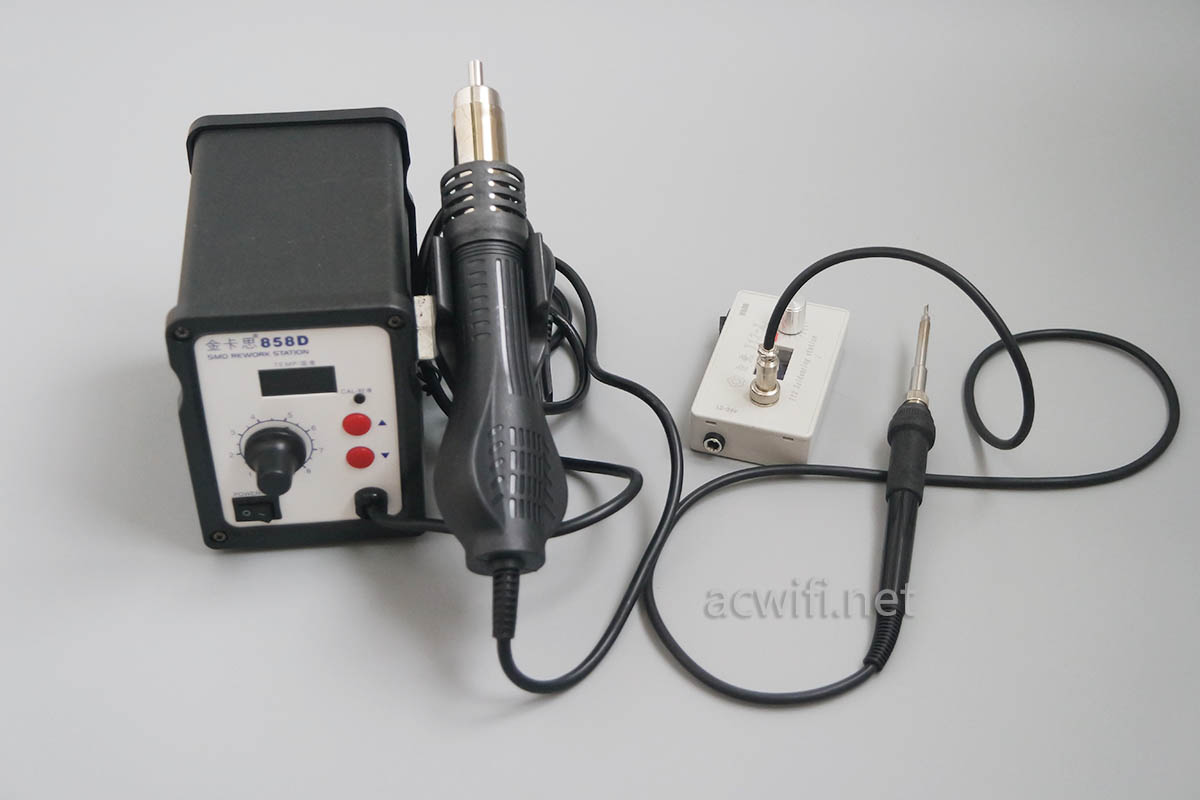

准备了一些工具来拆:

XDR3020拆机

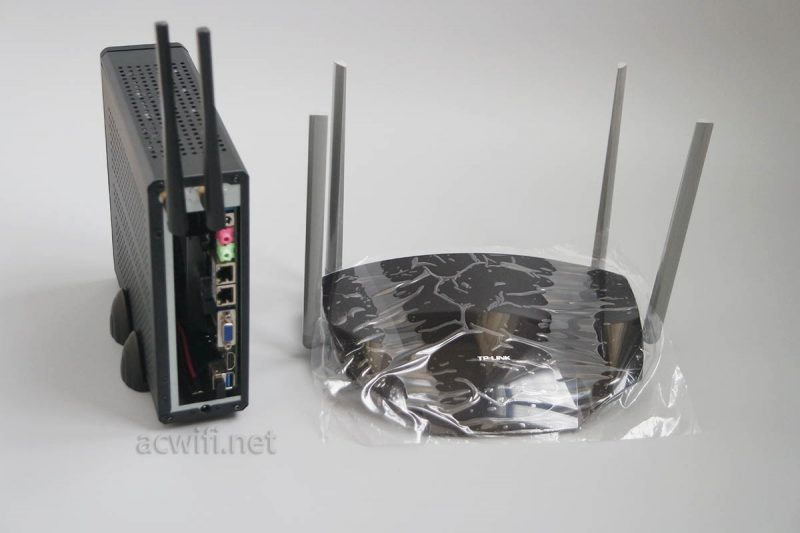

担心真会弄坏,所以拆机之前我简单测试了一下XDR3020的无线性能,测试机如下:

XDR3020拆机

I5-4300U工控板,通过ngff转minipcie转接卡装上Intel AX200无线网卡,win10系统,无线网卡驱动版本是21.20.0.5,如果你的AX200与华硕的TUF-AX3000或这款TP的XDR3020有明显的速率飘忽不定的问题,可以尝试安装这个版本的驱动试试。反正我这个很稳。

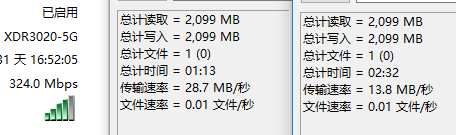

把XDR3020放在楼上”WIFI“位置,这台I5-4300U放在楼下的D点。平面图就不放了,在其它测试文章中有。反正是路由放楼下,测试机器放楼下。隔了一楼板,只测试5G。先测试内网传输速度,路由器的LAN口接了一台J1900 NAS(240G固态,专门测试用)。速度如下:

D

忘记说了,5G信道36,开160M频宽。连接速率还有324Mbps,下行速度还有28MB/秒,对于2x2mimo的无线路由器来说,很不错了。只是上行速度相对地差一些。2.4G没测。然后用老掉牙的小米4C手机来进行speedtest测速。同样是站在楼下D点位置。宽带200M,测速满的是290多,而在D点就还有160m左右。如下图:

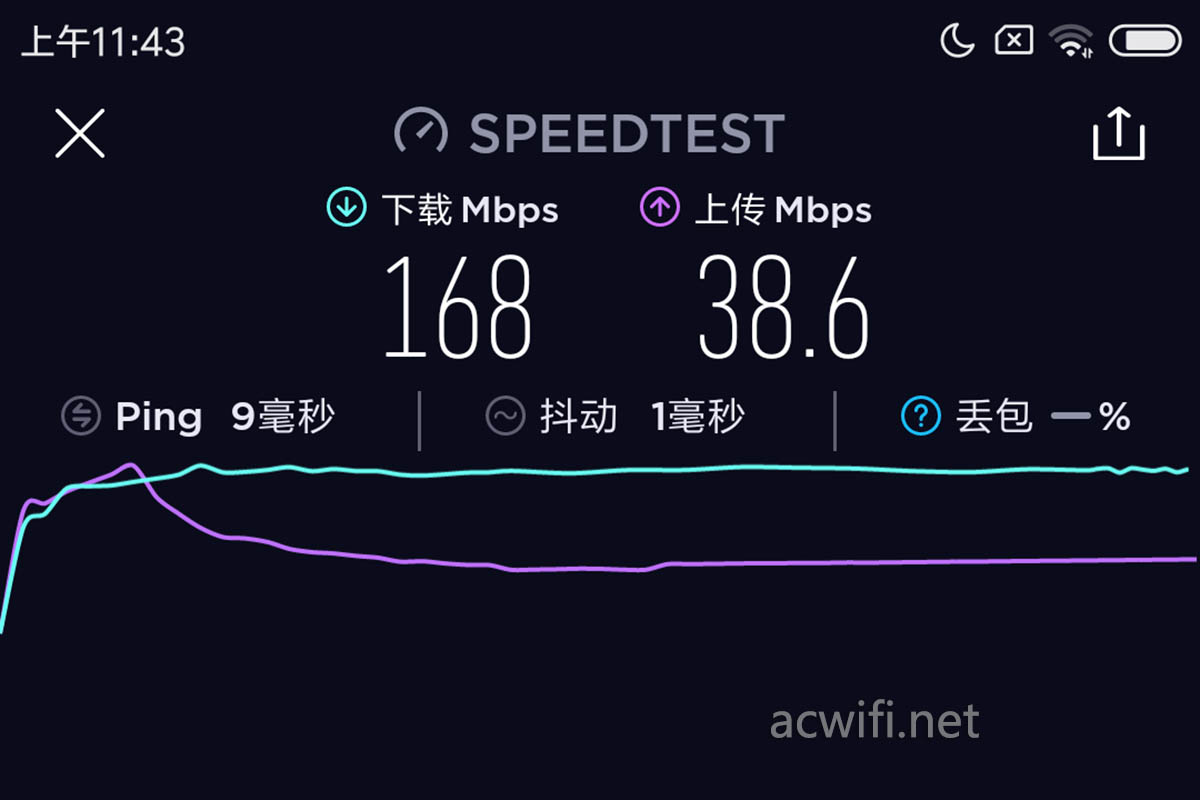

speedtest01

如果信道从36换成161,手机测速会大降,只有70m左右。到时详细评测时再仔细鉴别这个现象。

最后的测试是近距离,大概1.5-2米,用IxChariot测试AX200连接XDR3020无线路由器的5G,信道是36。结果吞吐率是947Mbps,达到千兆网口的极速,而用intel9260连接速率也能有1.7G,证明在ac下也支持160MHz频宽,测试无线吞吐率是880Mbps,有一点点的偏低,到再详细测试。如果用R7800,intel9260会轻松跑满940多m。

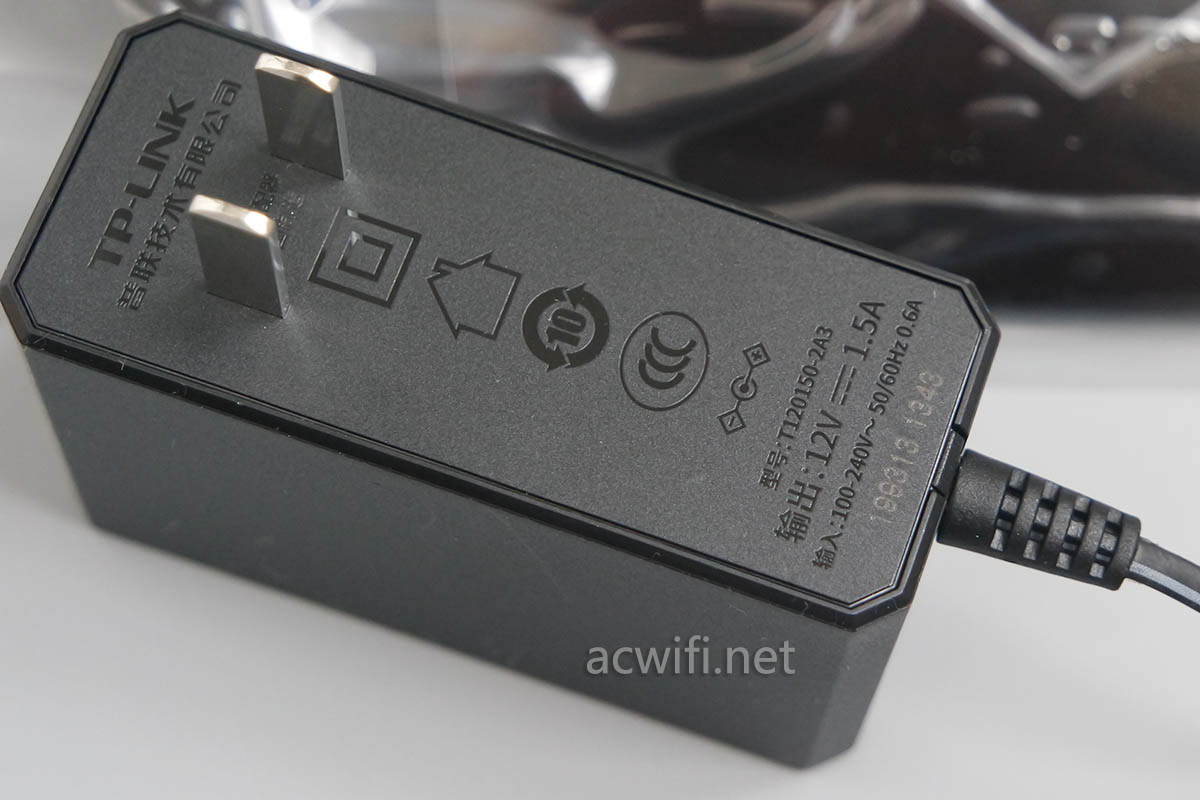

机身发热偏严重,机身底部特别的感觉烫手,测了待机功率9.2W,5G传输时11.2W,功耗高,比华硕AX3000明显要高。博通这时有种吐气扬眉的感觉了!电源规格是12V/1.5A,余量是够,但不厚道,我个人认为2A才合格。

XDR3020拆机

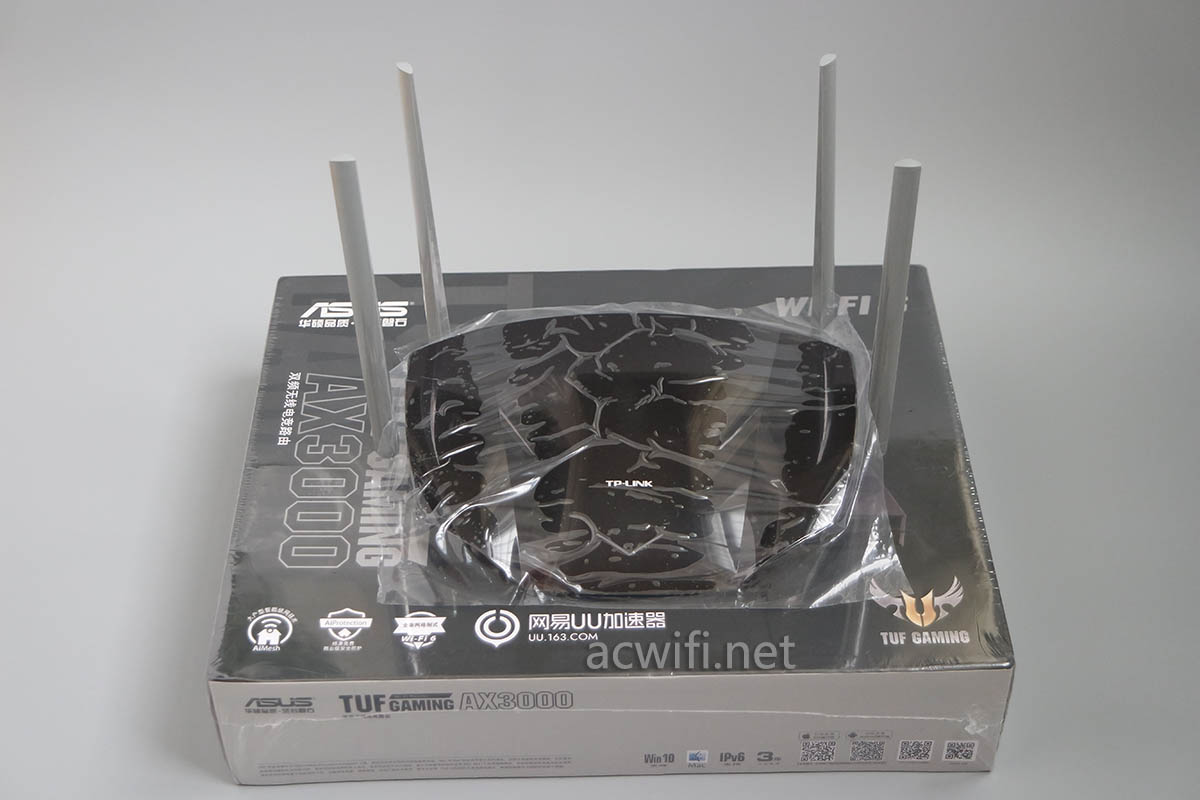

初步测试来看,没有看见有啥问题。第一台买的TUF-AX3000已退,但想做个对比测试,而且还是想拆一拆它,所以第二次购买华硕TUF-AX3000回来,还没开封。

XDR3020拆机

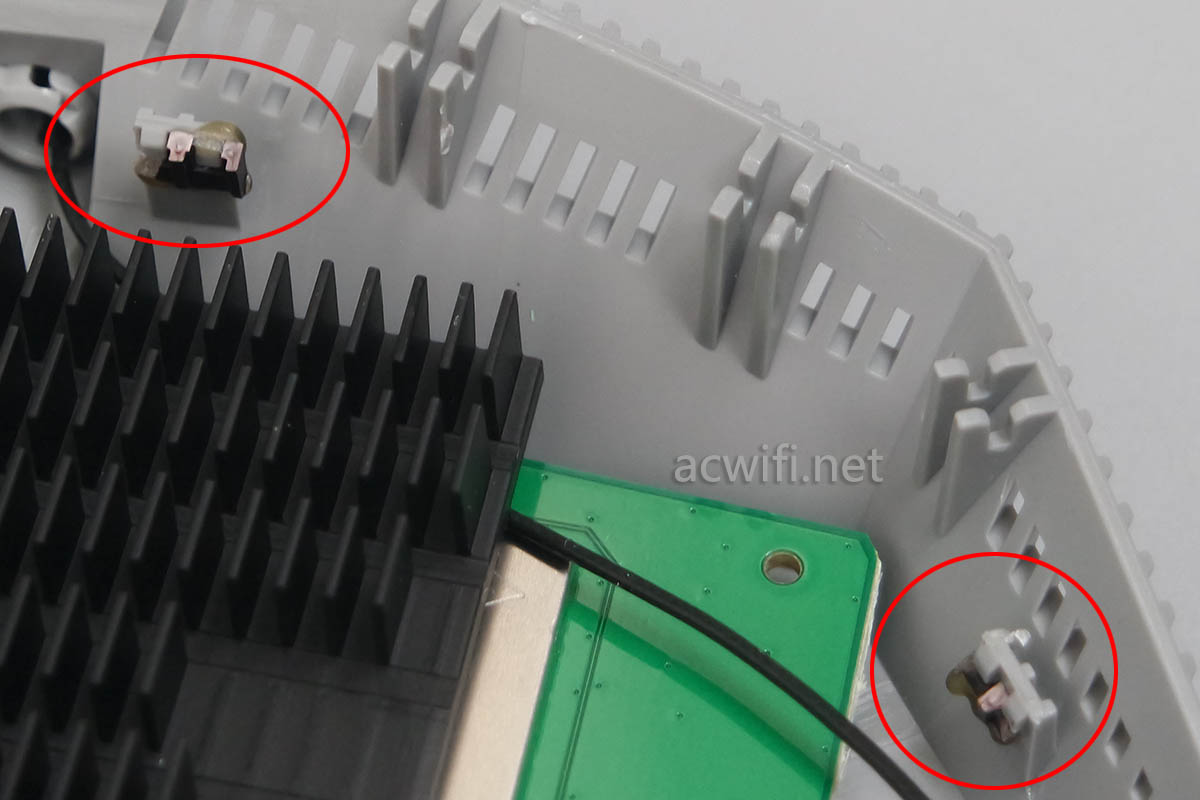

开拆了。TP和水星的无线路由器,卡口通常多,难开盖是一定的。而且第一次遇见有卡扣上胶水。。。意思是你,拆开了就别想退了。一共有四个卡扣上了胶水。不管,就要拆。

XDR3020拆机

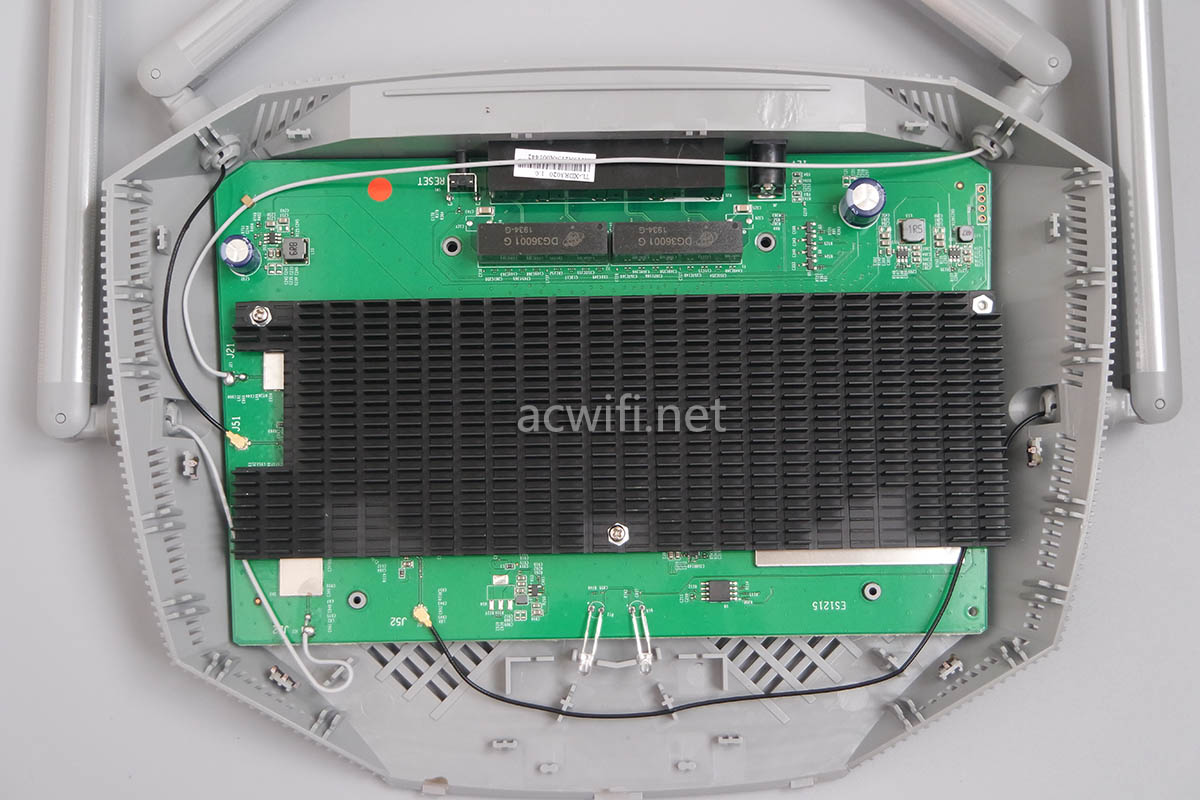

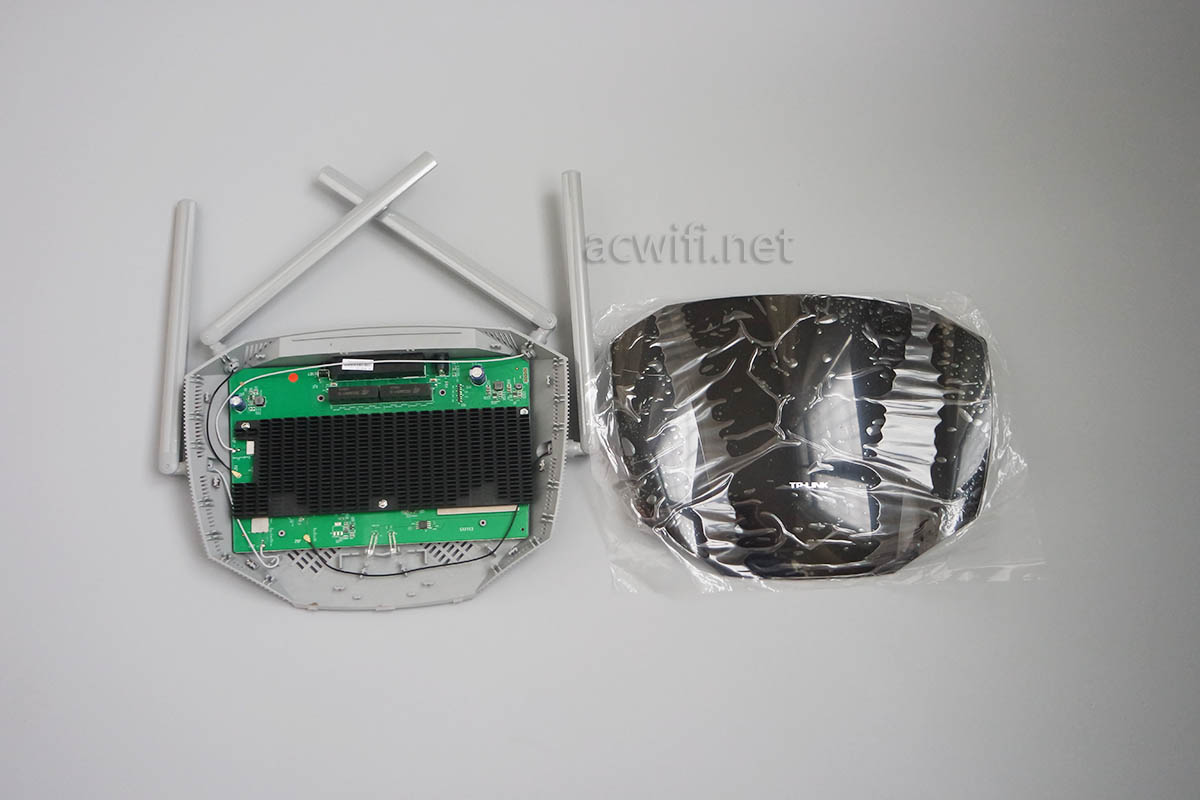

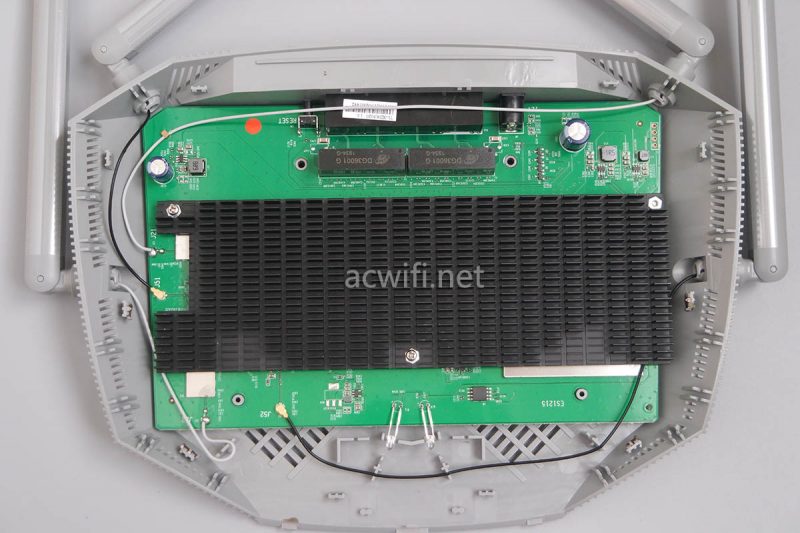

300多块钱买到的TPLINk无线路由器居然还会给你一块大大的铝散热片,Intel你一定有补贴吧。。。

散热片很熟悉,WDR8500用的也差不多大小。

XDR3020拆机

2.4G馈线接口焊在主板上,在我折腾主板的时候得要小心翼翼,生怕会扯断,我焊工不好。

XDR3020拆机

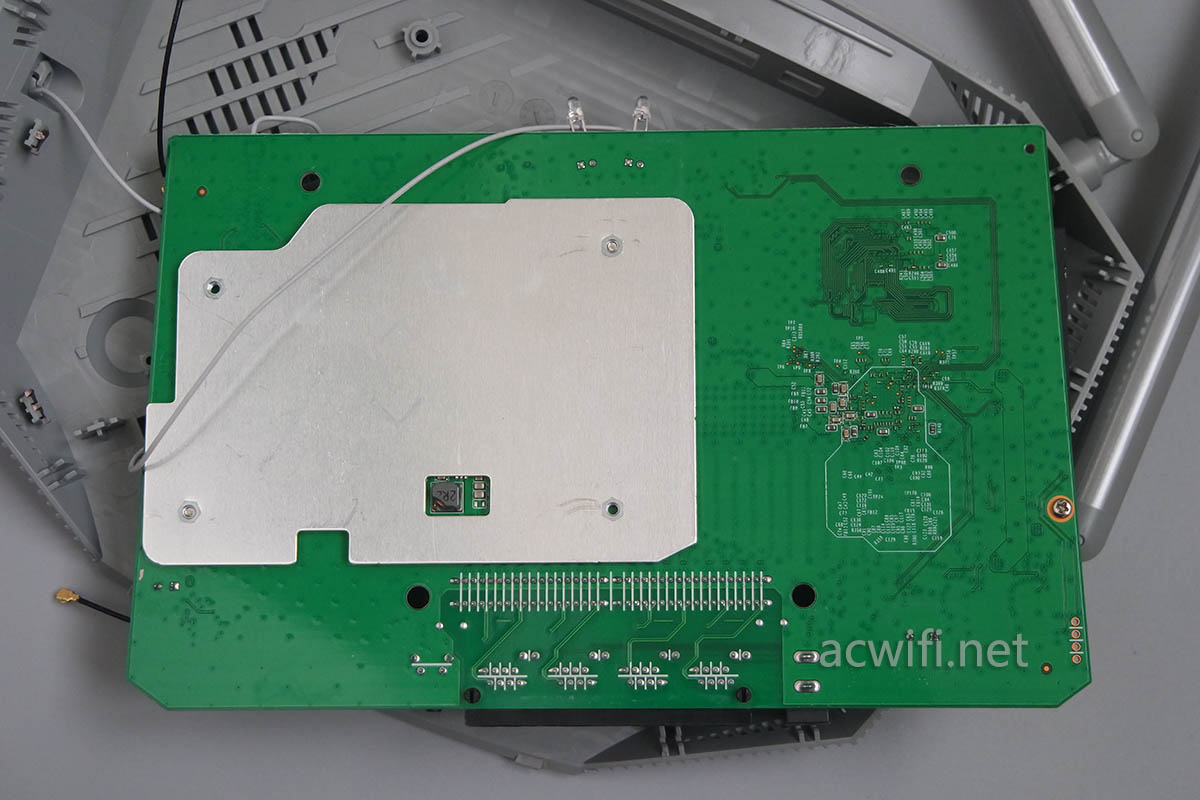

主板底部:

XDR3020拆机

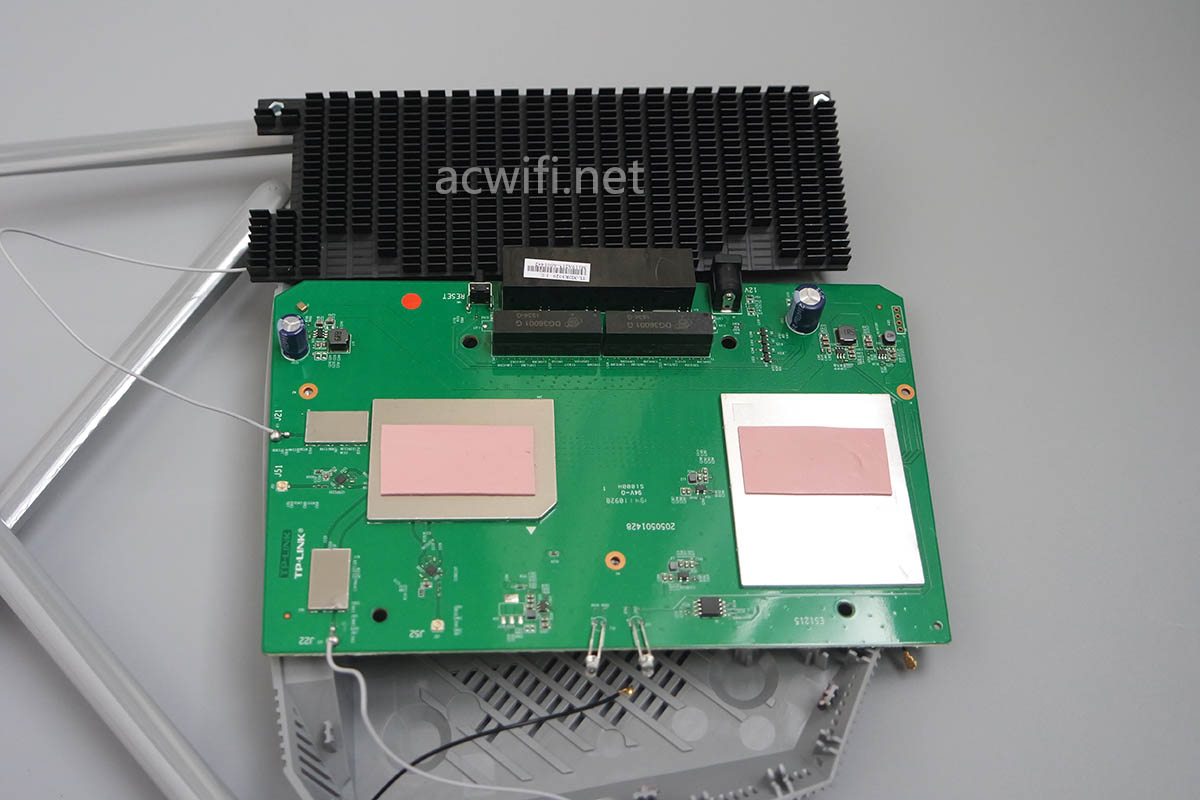

拆下散热片:

XDR3020拆机

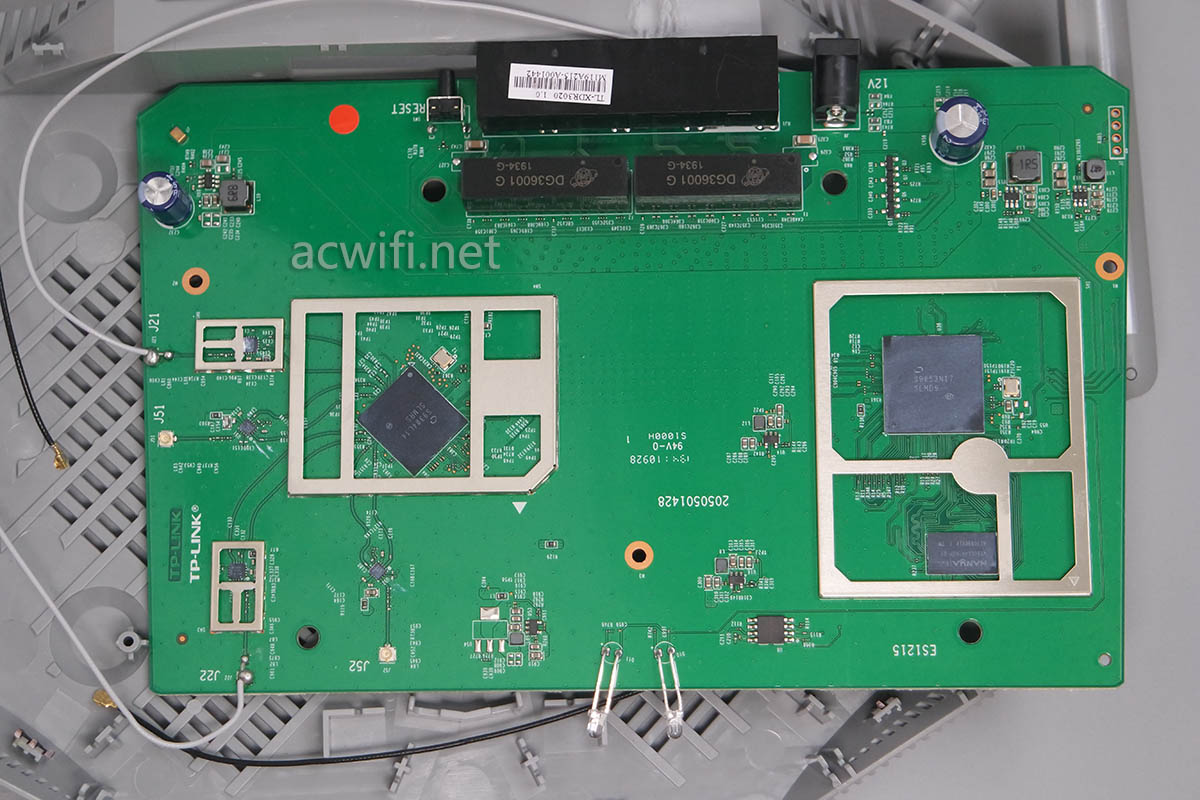

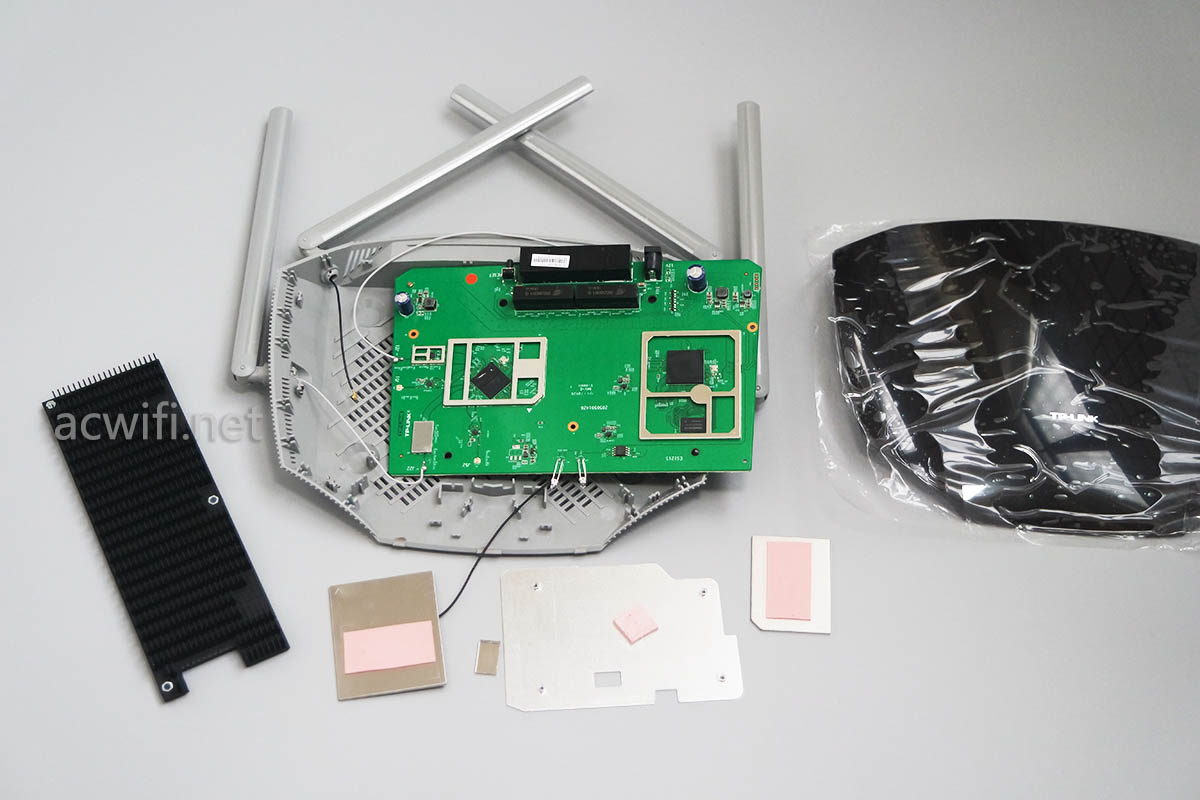

屏蔽罩其实是没有焊死的,很轻易地可以撬开,浪费我表情!TP会多花成本去弄这个步骤吗?没必要!

XDR3020拆机

然后把芯片表面粉刷一番,让芯片上的丝印字体明显一点,容易看得清晰一点:

XDR3020拆机

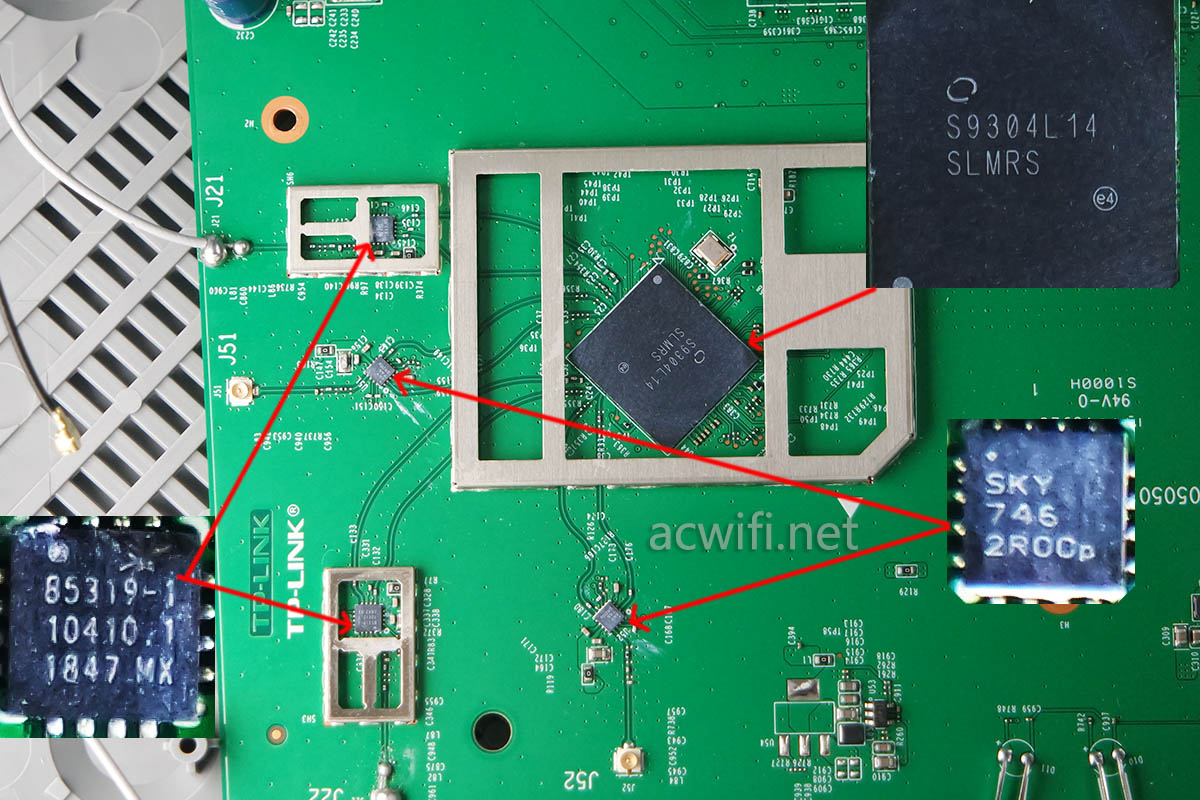

可以看见两路2.4G和两路5G各有功放芯片。先看无线芯片是啥型号:大大的一颗芯片上面丝印着S9304L 14 SLMRS,大概查了一下,没有找到线索,我猜SLMRS是类似于一种编码,再通过什么数据接口查出具体型号。不管啦,它就是Intel WAV654,2x2mimo ax无线芯片,同时支持2.4G和5G,1024-QAM,160MHz频宽。没啥好说的,因为不懂。

XDR3020拆机

我第一次看见2.4G功放芯片面积比5G的还要大一些的机型。

2.4G功放芯片是丝印着85319-1的芯片,型号是SKY85319-11。是一颗 2.4 GHz FEM, 256 QAM WLAN Front-End Module。集成PA和LNA,还有收/发开关。

应用于:802.11ax set-top boxes, networking, and personal computer systems

参数:

Integrated high-performance 2.4 GHz PA, harmonic filter, LNA
with bypass, and T/R switch
Fully matched input and output
LNA with integrated bypass mode
High performance SPDT switch to support WiFi functions
Integrated positive slope power detector
Transmit gain: 32 dB
Receive gain: 14 dB
Small 16-pin, 3 × 3 mm laminate package

没找到具体的EVM数据。

5G功放芯片是丝印着SKY746,型号是SKY85746-11,这颗芯片在荣耀pro 2的拆机上看见过,荣耀路由Pro 2拆机,看看是什么芯片和有多少个功放

也是抄那一句:5GHz, 5V, 18dBm 1024QAM FEM (PA+LNA+SW)。根据荣耀pro 2的5G信号强度来看,不会差。

海外的TP-LINK Archer AX50,同无线芯片方案,但2.4G 功放芯片是QPF4216B,5G则是SKY85743-31,感觉明显比XDR3020用的要强。

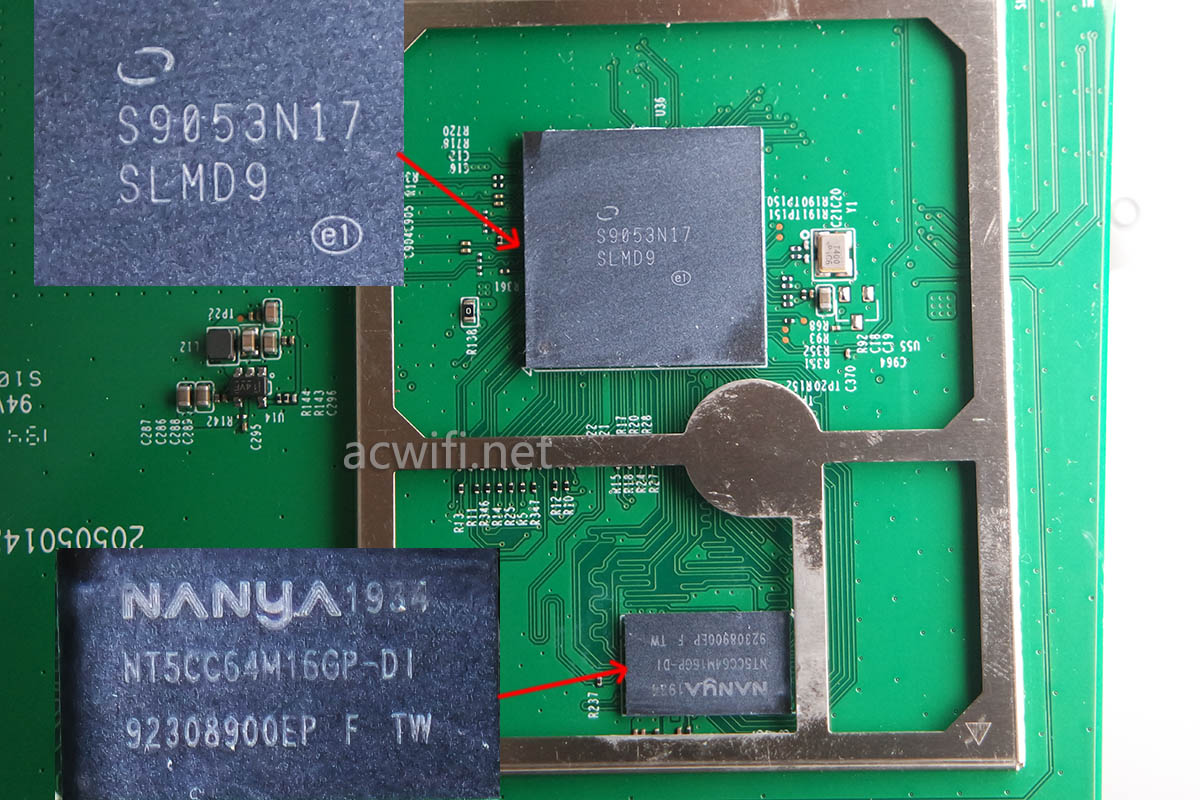

看看CPU,芯片上丝印着S9053N17 SLMD9字样,应该是GRX350,参数不详。内存芯片是NT5CC64M16GP-DI,容量128MB。Archer AX50是256MB。

XDR3020拆机

Archer AX50的CPU芯片编号是SLMQ3,而这XDR3020的是SLMD9,CPU型号是GRX350,CPU频率1.6GHzm,双核800MHz。

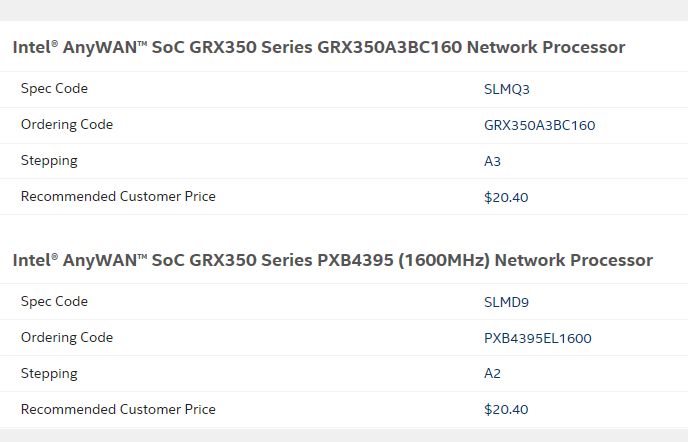

我不知后面2位编码是有什么区别。是不是要向英飞凌问一下会清楚些?附一张图:

GRX350

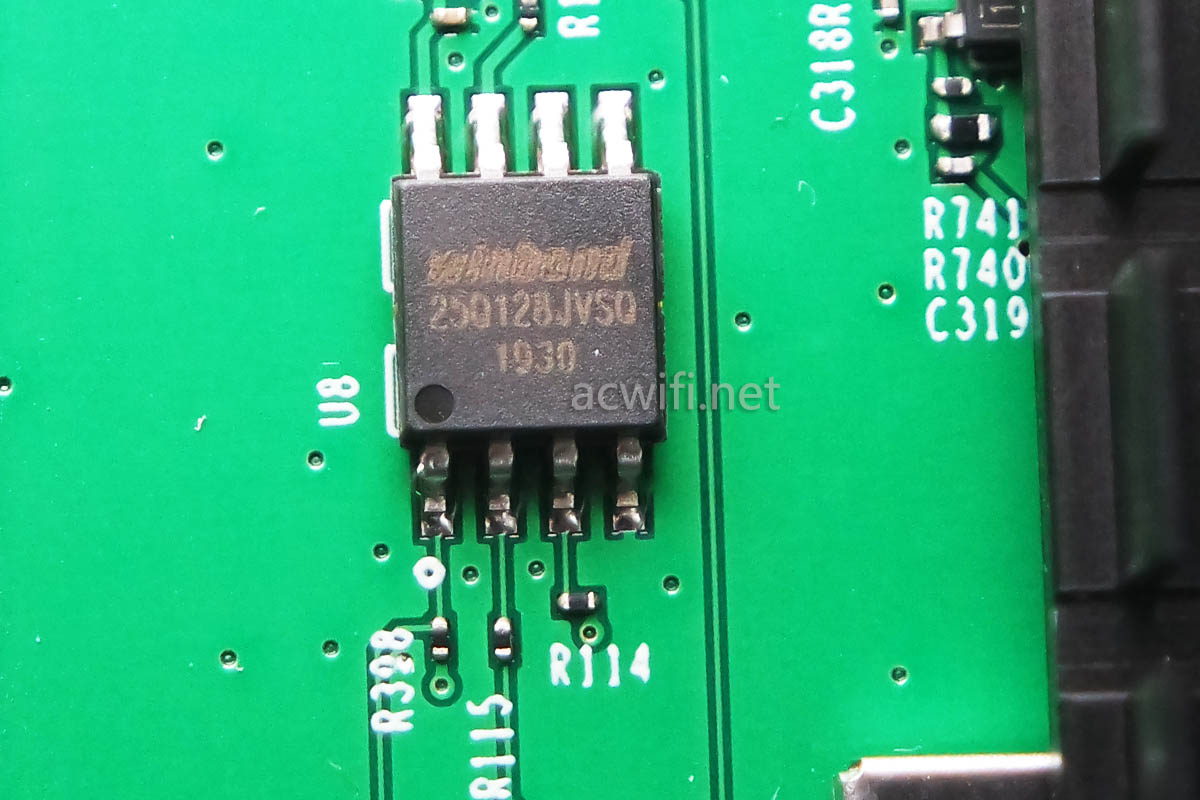

闪存型号:25Q128JVSQ,容量16MB。

XDR3020拆机

TPLINK推出XDR3020,把WIFI6产品推向平民化,不到400元就能买到。如果手机不支持AX,斐讯K2P跟它会有多大差别?

肯定会有不少人问值得买不?不急就多等等吧,AX明年会更精彩。尝新是没有问题的!

对于我而言,拆机后会有一种失望的感觉,因为,我所期待的四颗金灿灿的功放芯片并没有出现。就如腾达MW6 1.5A旧版所用的那种一样,虽然腾达后出的MW6已经缩水,但印象还是让人很深刻。最后,399元你还要啥金灿灿!
