腾达MW3拆机,看有没有功放

腾达MW3在咸鱼买来差不多有一年,没打算对它进行测试了。拆机完之后,我打算在双11期间1元包邮卖出、1元包邮的还有斐讯E1、intel8265无线网卡、斐讯K2P金、J1800套板等,具体1元抢购的时间安排,有兴趣的朋友请留意acwifi网站上的文章更新,咸鱼帐号在acwifi-net公众号里发送“咸鱼”即有。腾达MW3是百兆网口,腾达mesh系列不能分开2.4G和5G,这是我对它没有兴趣测试的原因。

腾达MW3拆机

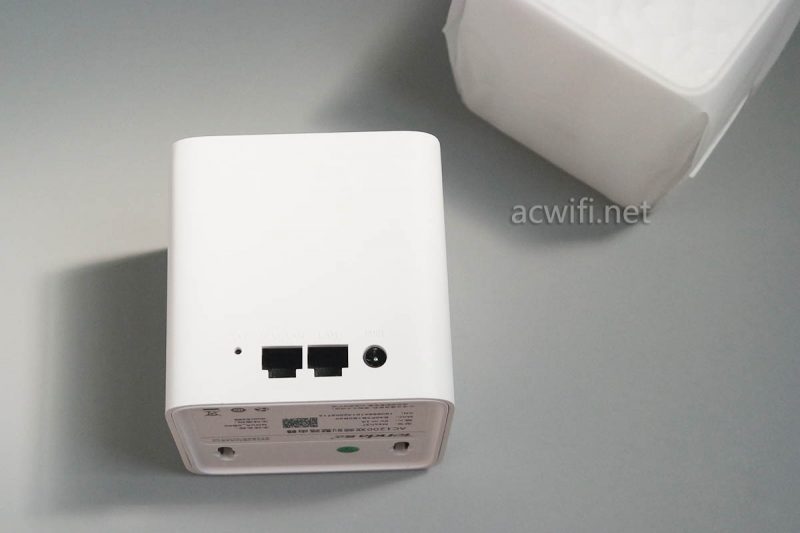

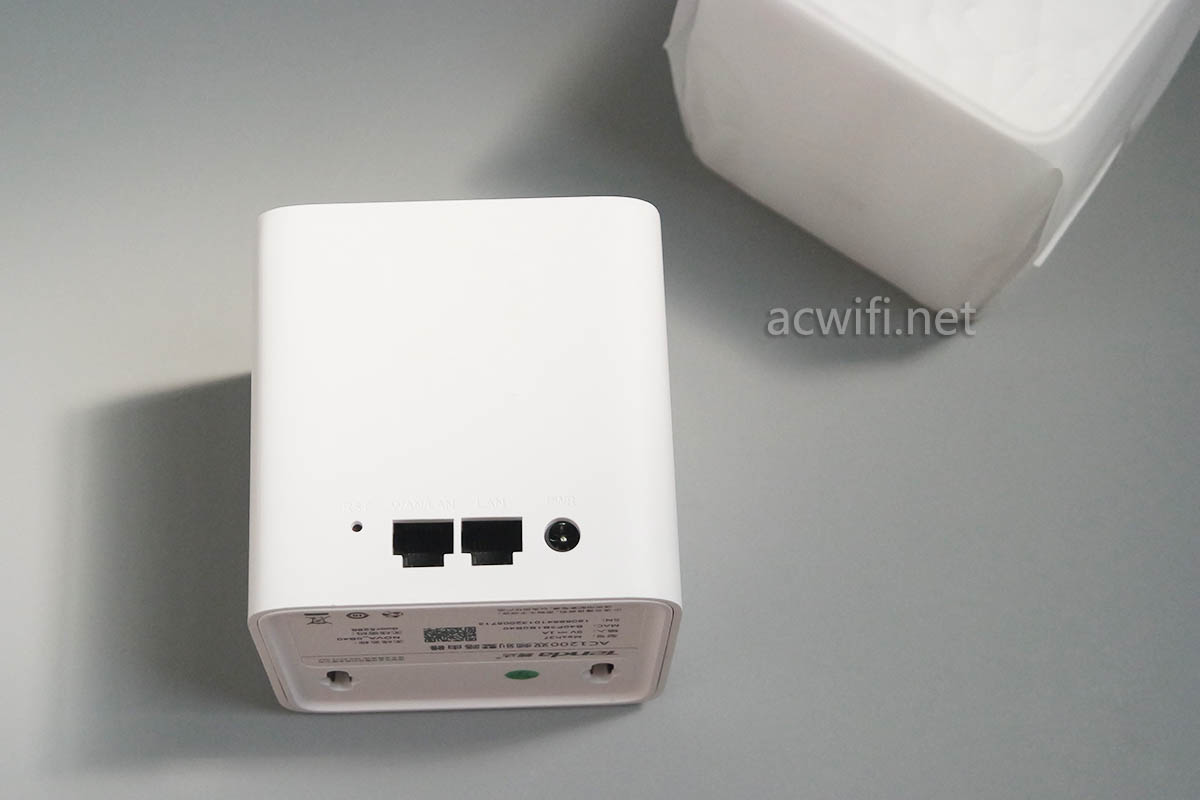

跟MW6一样只有2个网口:

腾达MW3拆机

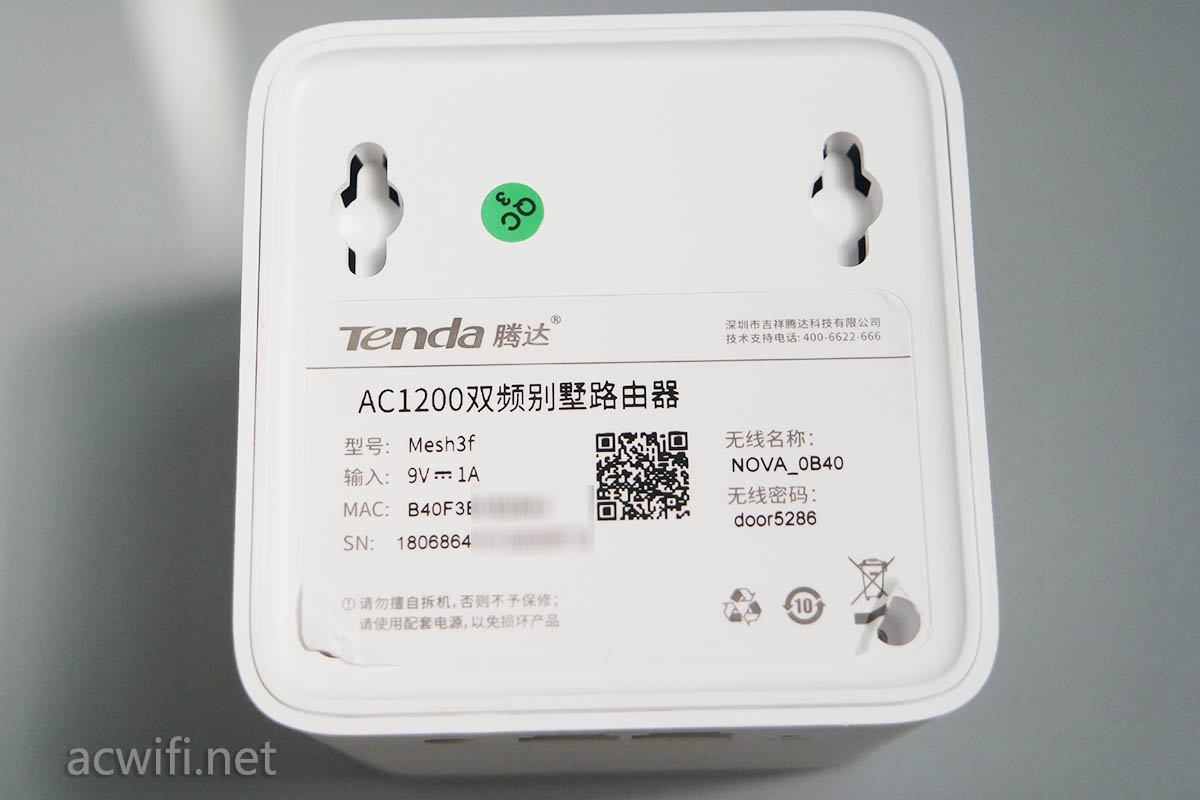

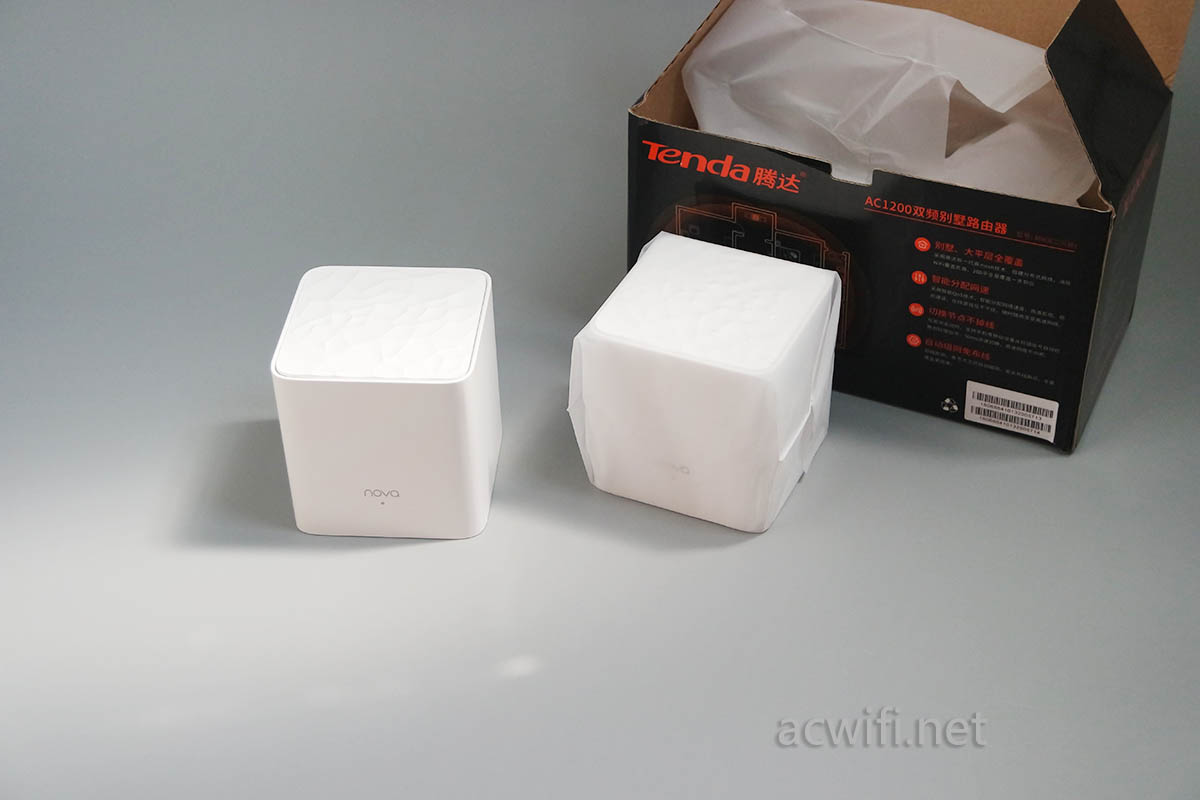

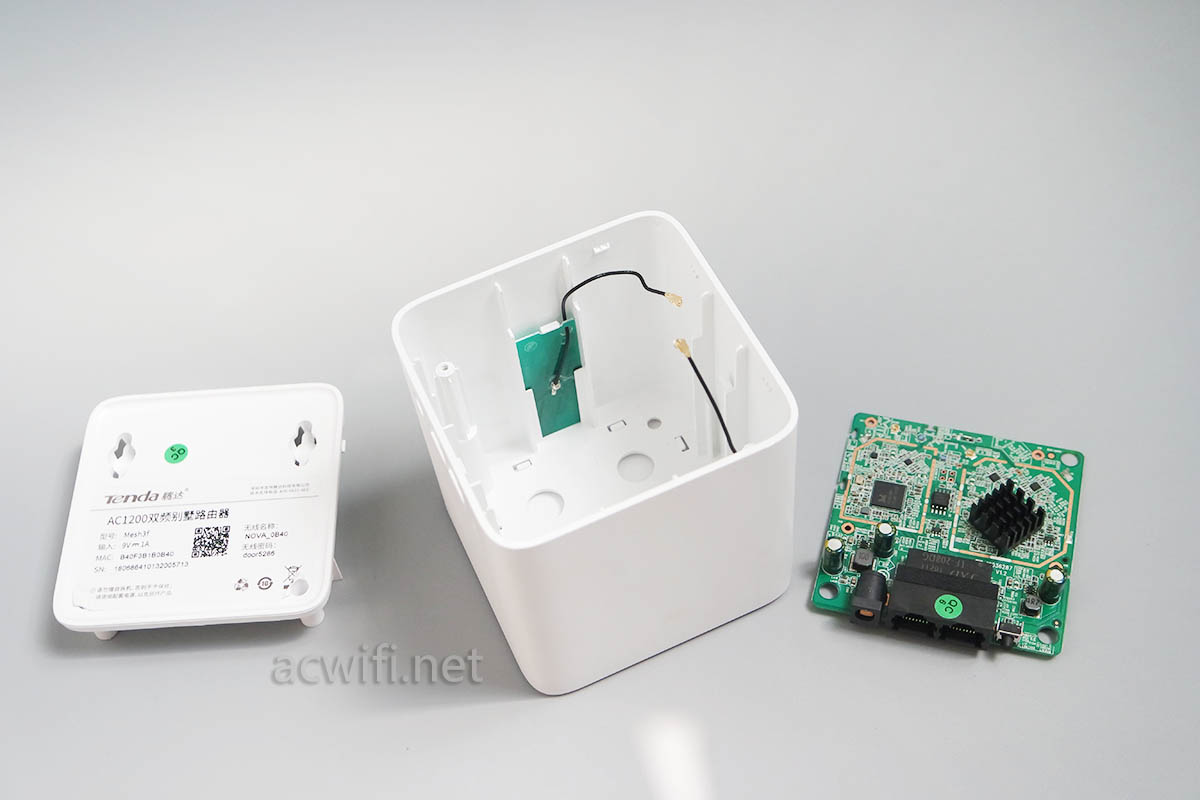

两只套装,随便选一只来拆开,底部的螺丝拧开,底板轻易取下来,轻松。型号mesh3f。电源规格9V/1A。

腾达MW3拆机

腾达MW3拆机

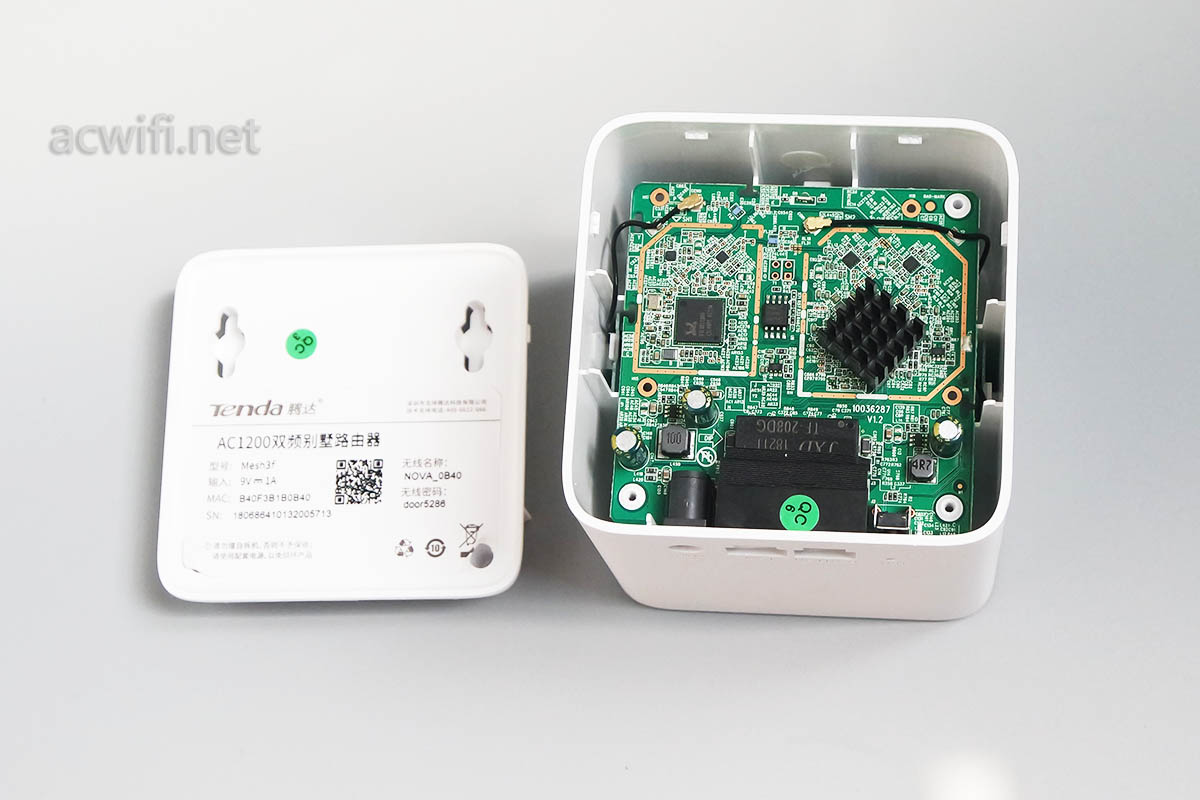

天线不是焊死的,好评。CPU上有散热器。

腾达MW3拆机

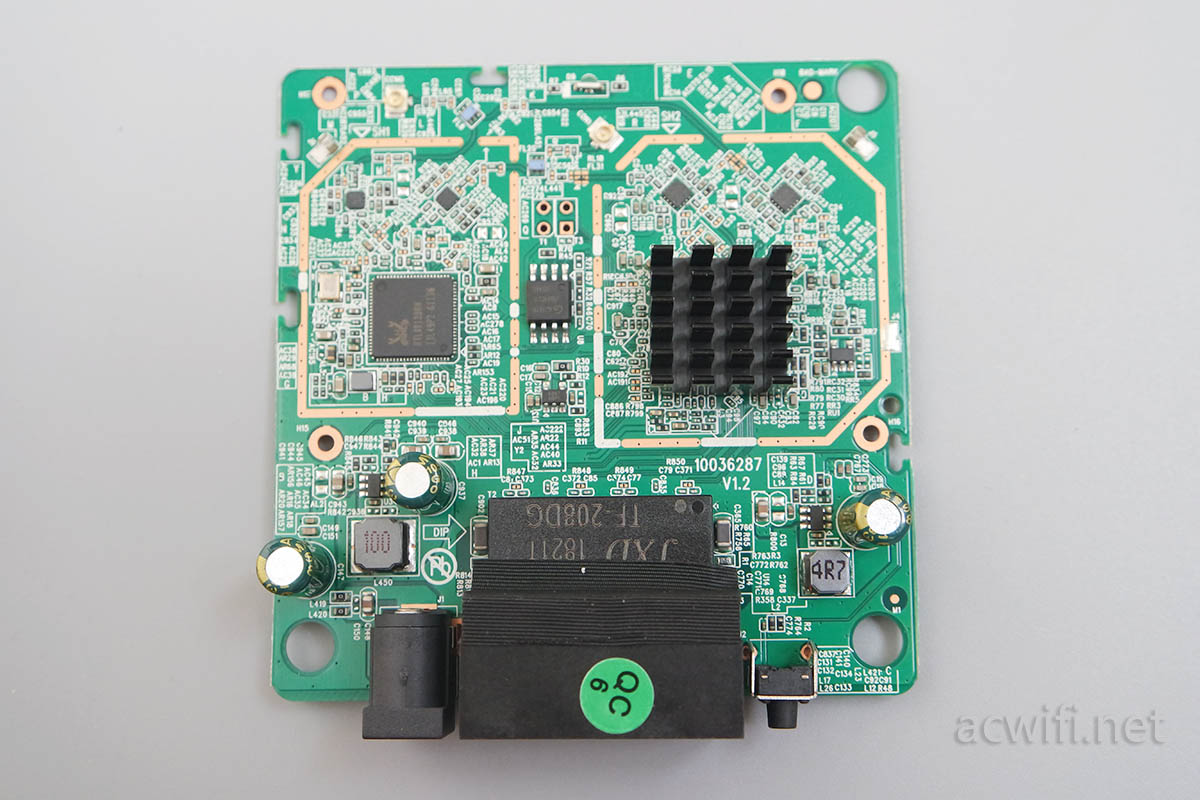

主板正面,可以看见2.4G和5G都有外置功放芯片。整体上去看去有点像缩水了的腾达MW6,就少了千兆交换机芯片,因为这MW3是百兆口。与MW6的差价也是比较大的,我记得2只装是150元不到。(主板上的版本号:V1.2)

腾达MW3拆机

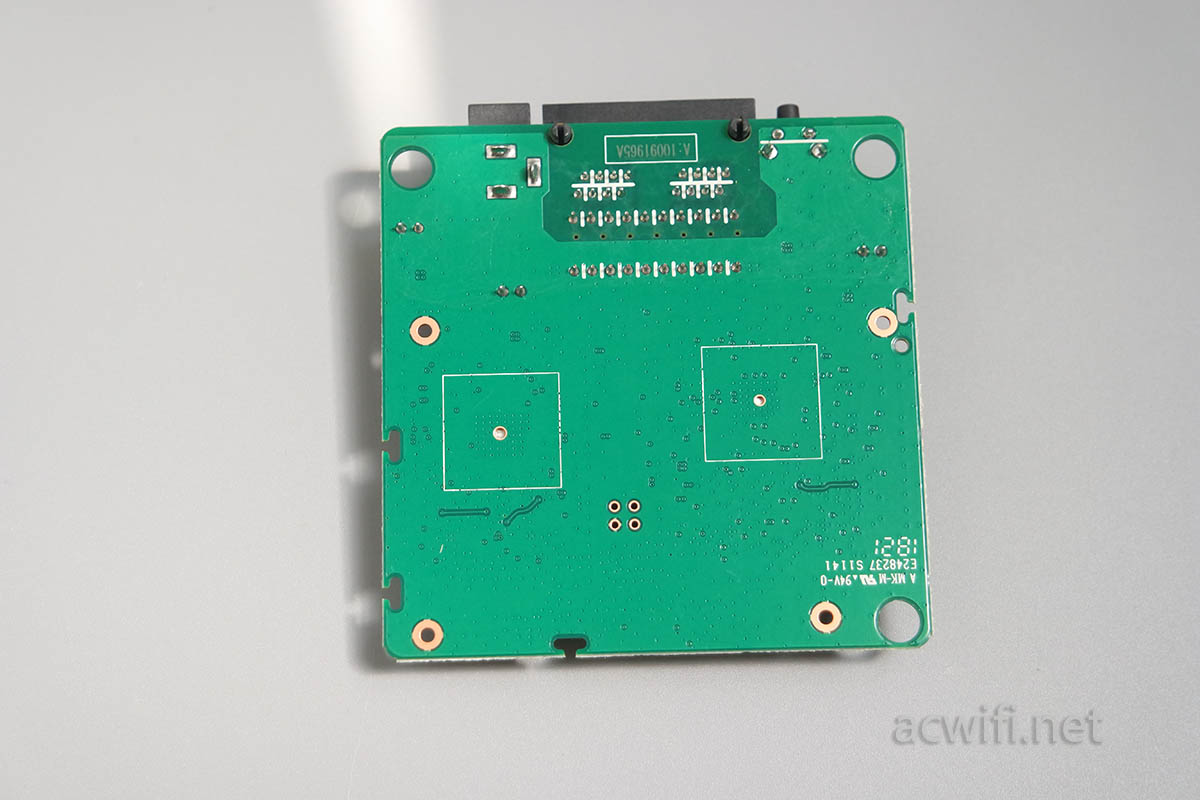

主板背面,好干净:

腾达MW3拆机

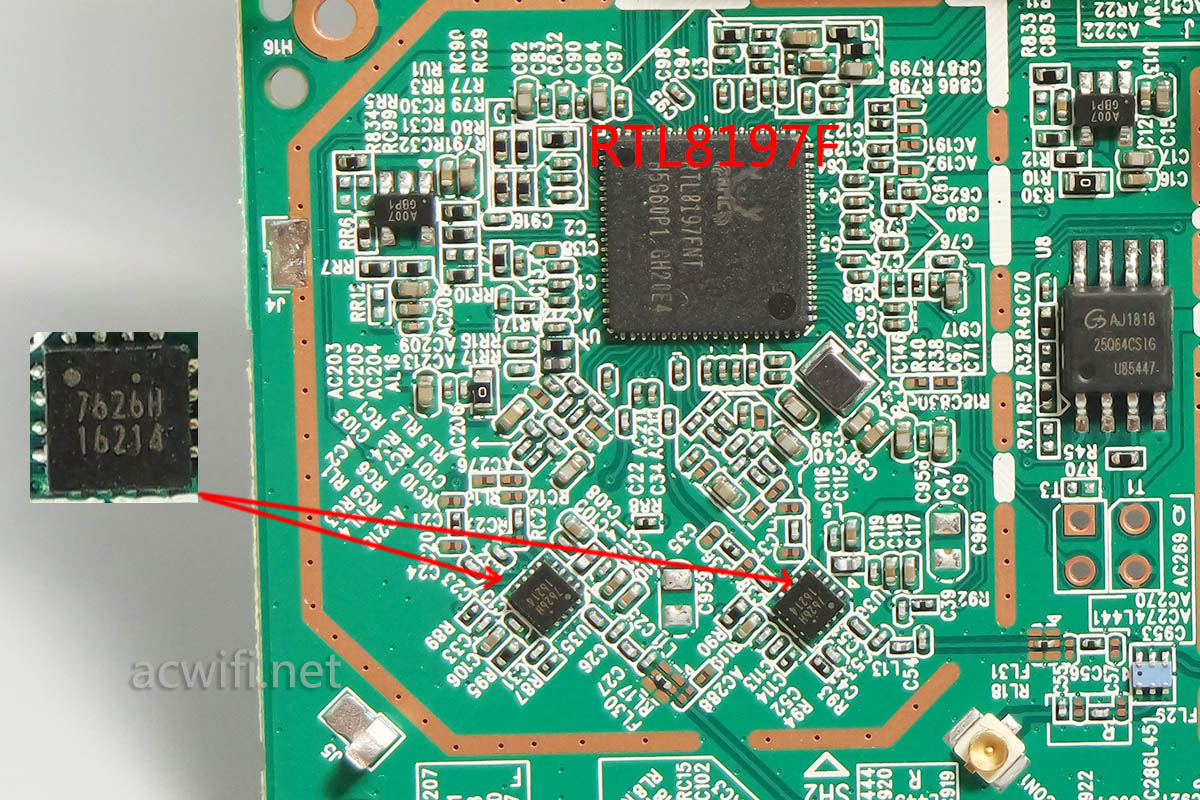

拧下散热片,看见CPU是RTL8197F,频率1GHz,也同时集成了2.4G,内置内存,不清楚容量。外置2颗功放芯片,上面丝印着7626H,型号是RTC7626H。

腾达MW3拆机



RTC7626H集成PA和LNA。参数:

Frequency range: 2.4 – 2.5 GHz
◆ 3 V to 5 V single supply voltage
◆ Integrated high performance PA, LNA with bypass function, and SP3T switch
◆ Input & output fully 50 ohm matching
◆ Integrated positive slope power detector
◆ +21 dBm linear output power at 3% EVM, 802.11g 64 QAM, 54 Mbps, 5 V
◆ Small 16L QFN 2.5×2.5×0.75 mm 3 package
◆ RoHS / Halogen Free Compliant
◆ Moisture Sensitivity Level : MSL 3

PA功率不算大,这颗芯片有点眼熟,没错,在缩水版的腾达MW6上也是用它。

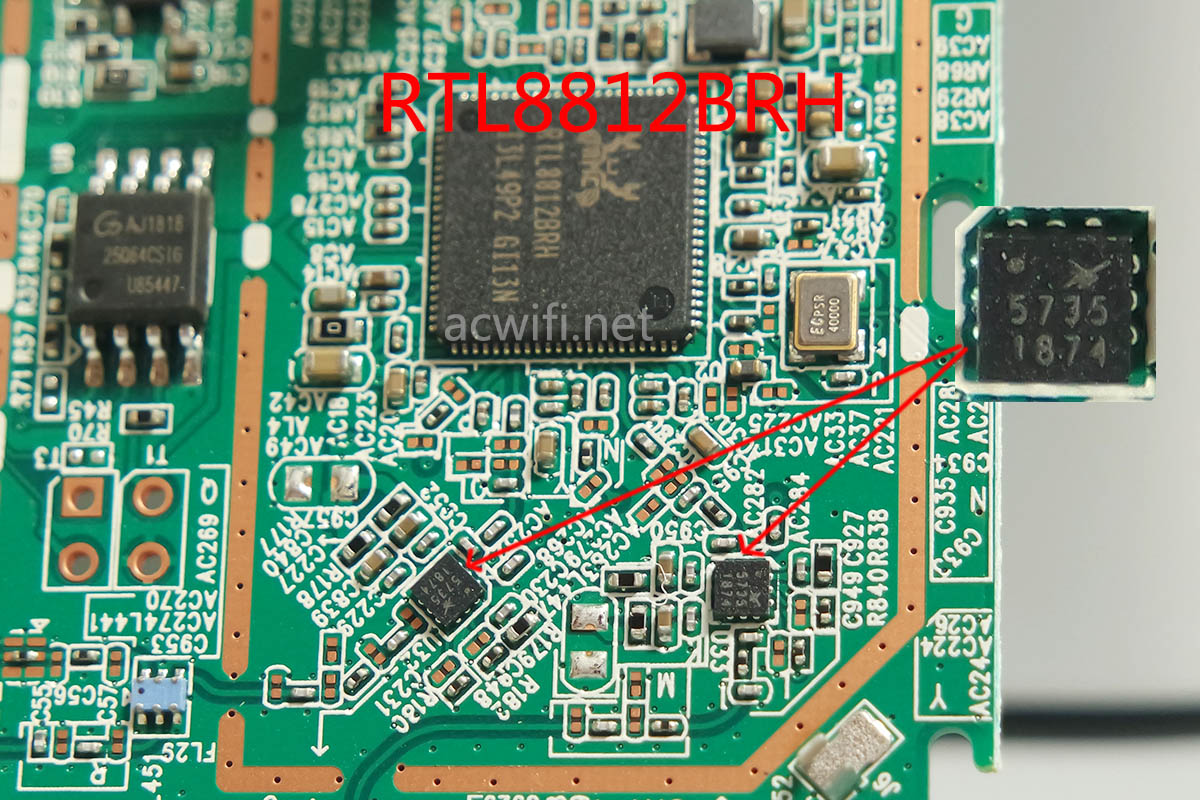

5G芯片是RTL8812BRH,外置两颗功放芯片,上面丝印着5735,型号是SKY85735-11,是一颗802.11ac Front-End Module(FEM),集成PA和LNA。它的参数:

Integrated high-performance 5 GHz PA, LNA with bypass, and
SPDT
Fully matched input and output
Integrated, positive slope power detector
Transmit loopback mode
Transmit gain: 32 dB
Receive gain: 14 dB
Output power: +21 dBm, @3% (–30 dB) DEVM, MCS7, HT40
Output power: +20 dBm @ 1.8% (–35 dB) DEVM, MCS9, VHT80
Direct connection to battery with 5 V nominal supply voltage
Small MCM (12-pin, 2.0 x 2.0 x 0.6 mm) package
(MSL3, 260 C per JEDEC J-STD-020)

腾达MW3拆机

这颗功放芯片功率也不算大,在80MHz下才+20 dBm。这颗芯片也很眼熟是吧,就是缩水版MW6上用的。

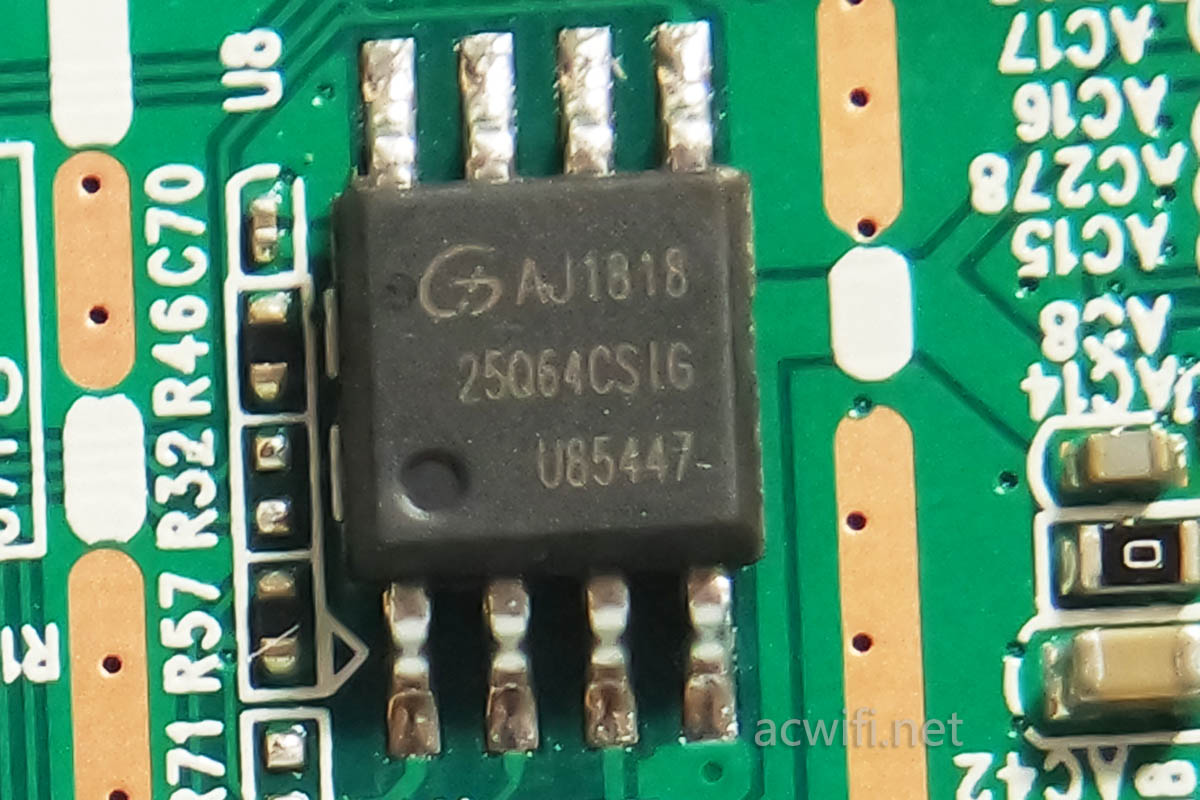

闪存型号:25Q64CSIG,64/8=8MB。

拆机的这一款MW3,可能不能代表你买到的MW3。不知道它有没有缩水的版本。

因为百兆口,所以打算有线回程组mesh网络的朋友,这款腾达MW3完全可以不用考虑,如果是无线组网的,又不介意不能分频的话。看价格吧。不超200可以,超过200,不如两只H3C B5mini,它还是三个千兆口呢,也是有功放。

腾达MW3京东购买链接

H3C B5mini京东购买链接

若有任何疑问可留言或在公众号acwifi-net里提问,人工回复!

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » 腾达MW3拆机,看有没有功放
