华为WS5200四核版拆机,凌霄四核

本来不想买它的,不过经常有朋友在公众号里咨询这一款,好吧,看看京东的价格239,再上咸鱼找找,嗯。。。看见不是全新的160包邮,买来拆机玩玩吧。收到货,包装是残旧了一些,但机身和电源是挺新的,估计是京东7天无理由退的货,然后京东找了一些商家负责处理这些“备件库”商品。大概是这样的渠道了。华为WS5200有个增强版,我早在咸丰年的时候已经拆机了,到现在还没有测试,又买来满血四核版。家里快成了无线路由器收藏馆!

华为WS5200增强版拆机,看看与旧版有什么区别

WS5200四核版拆机

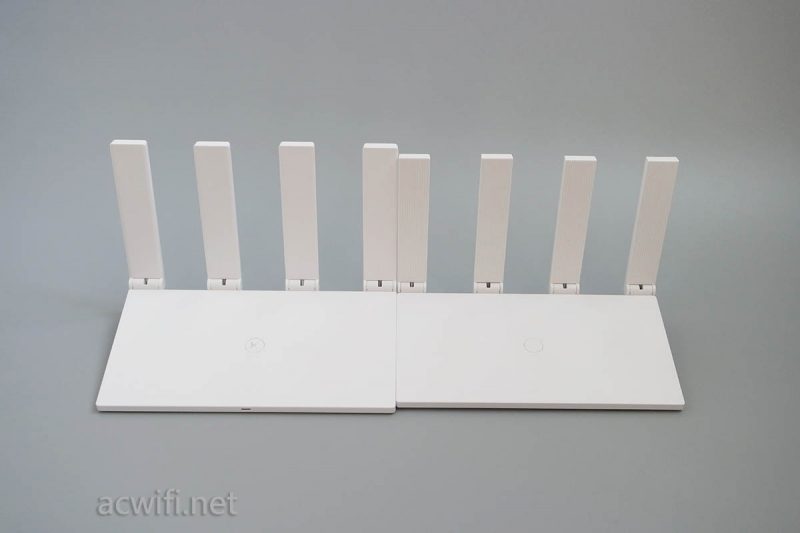

拿在手上的感觉,没有明显比WS5200增强版重,一看望过去四根天线,是比较宽一点,两者的合照:

WS5200四核版拆机

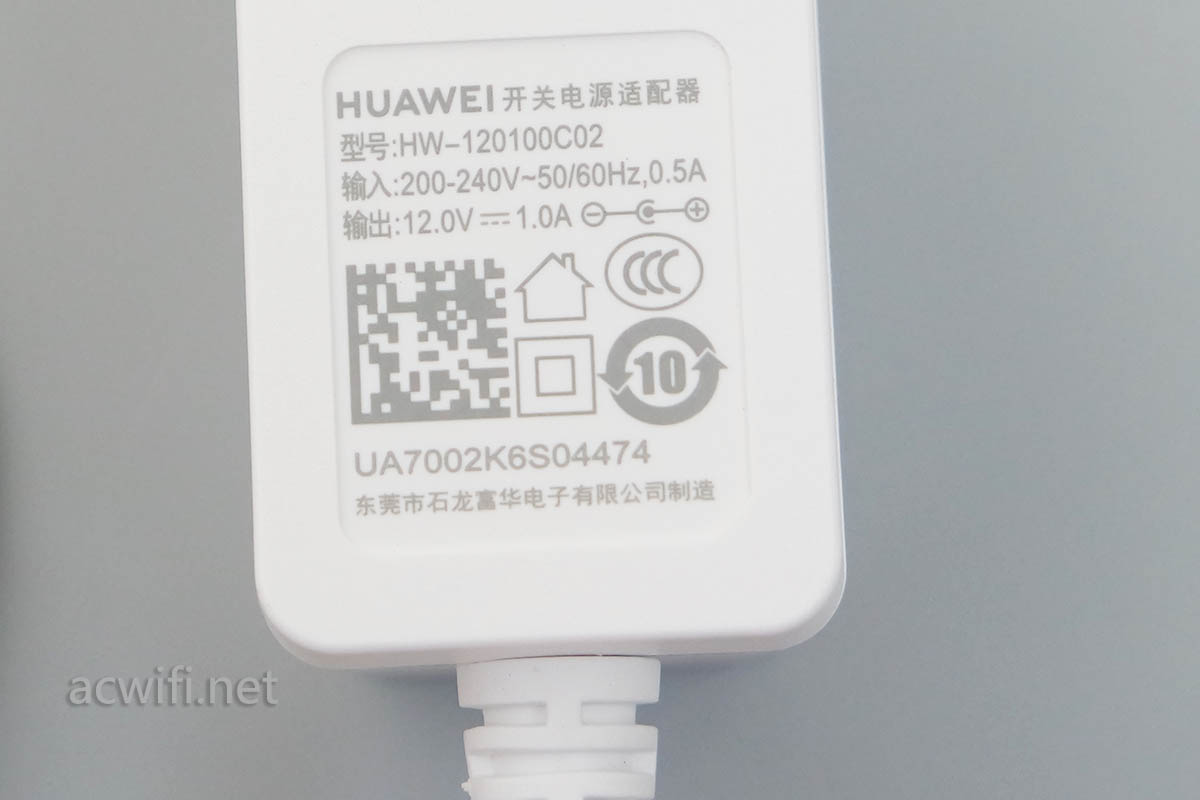

电源适配器输出规格12V/1A,我觉得1.5A才合理。

WS5200四核版拆机

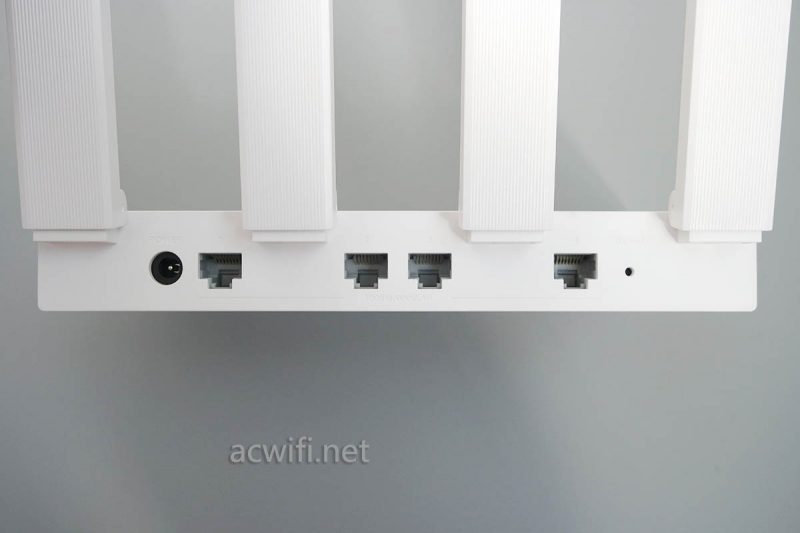

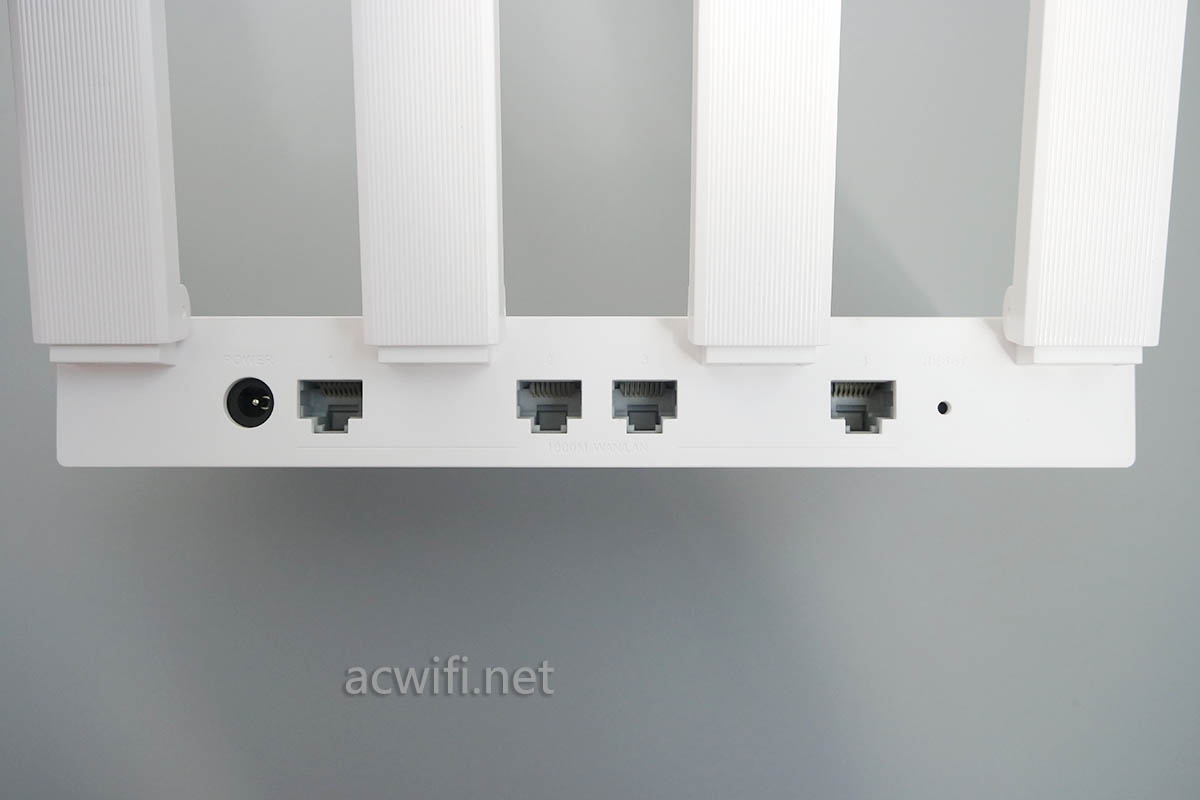

网口一共有4个:

华为WS5200四核版拆机

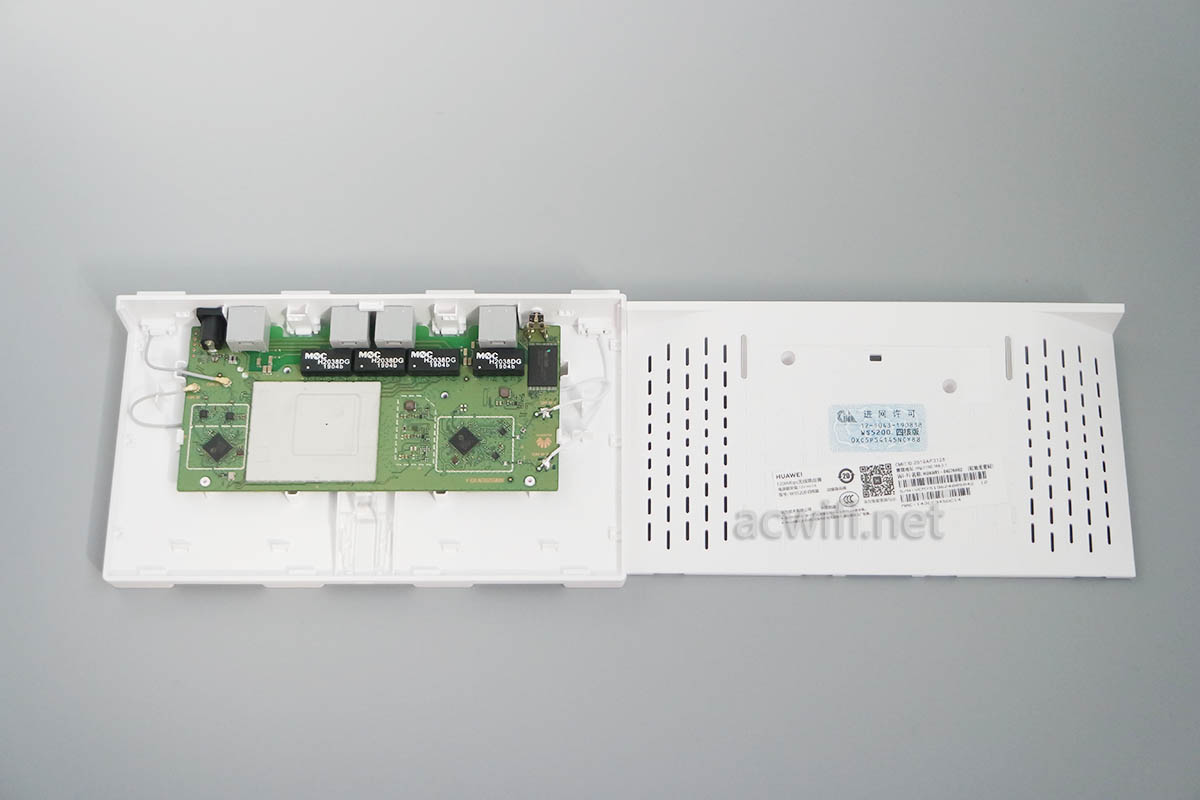

拆开外壳:

华为WS5200四核版拆机

主板跟外壳尺寸不成正比,主板缩了进去,怪难看的。不过这种体积可以方便塞进弱电箱里,而且天线可以折叠收起来。不建议把无线路由器放进弱电箱里。

CPU上面有屏蔽罩,无线芯片没有屏蔽罩。我本以为四核版会把无线芯片的屏蔽罩加上去。有点失望!感觉在用料上反而没有荣耀pro 2好。不过看在价格上的差异,可以原谅。

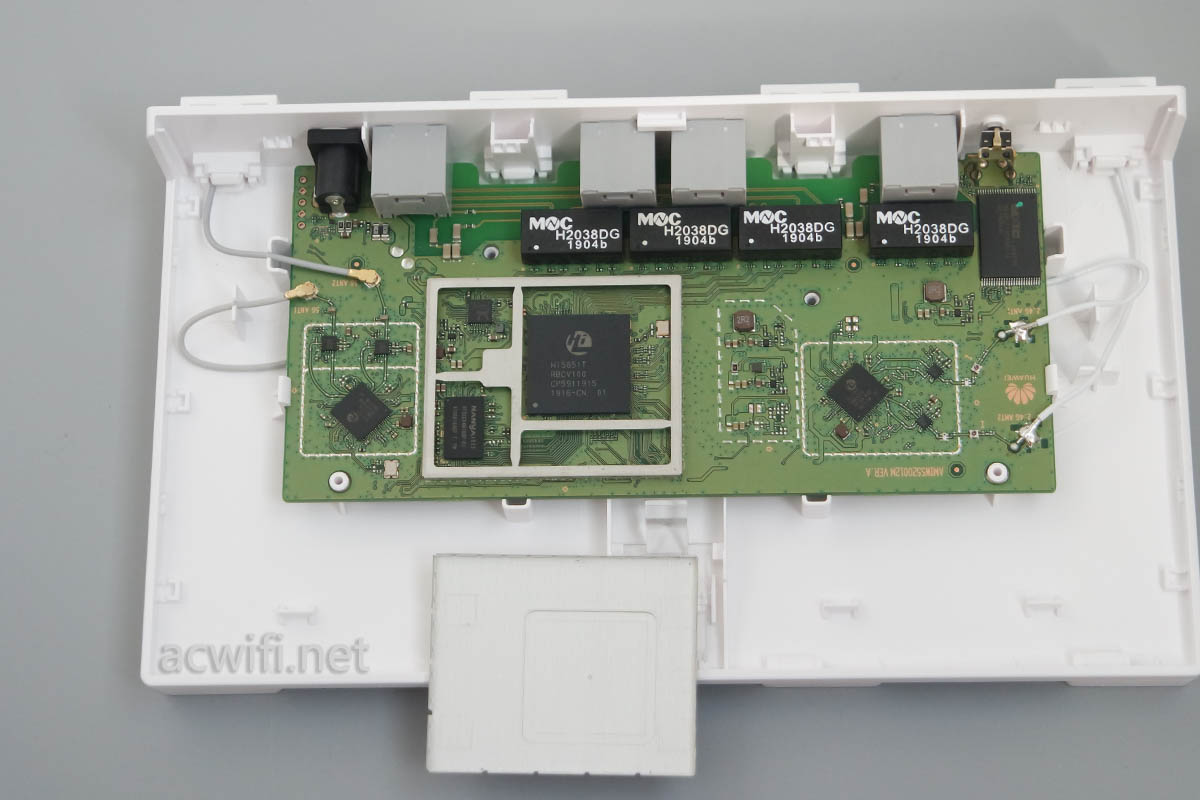

取下屏蔽罩:

华为WS5200四核版拆机

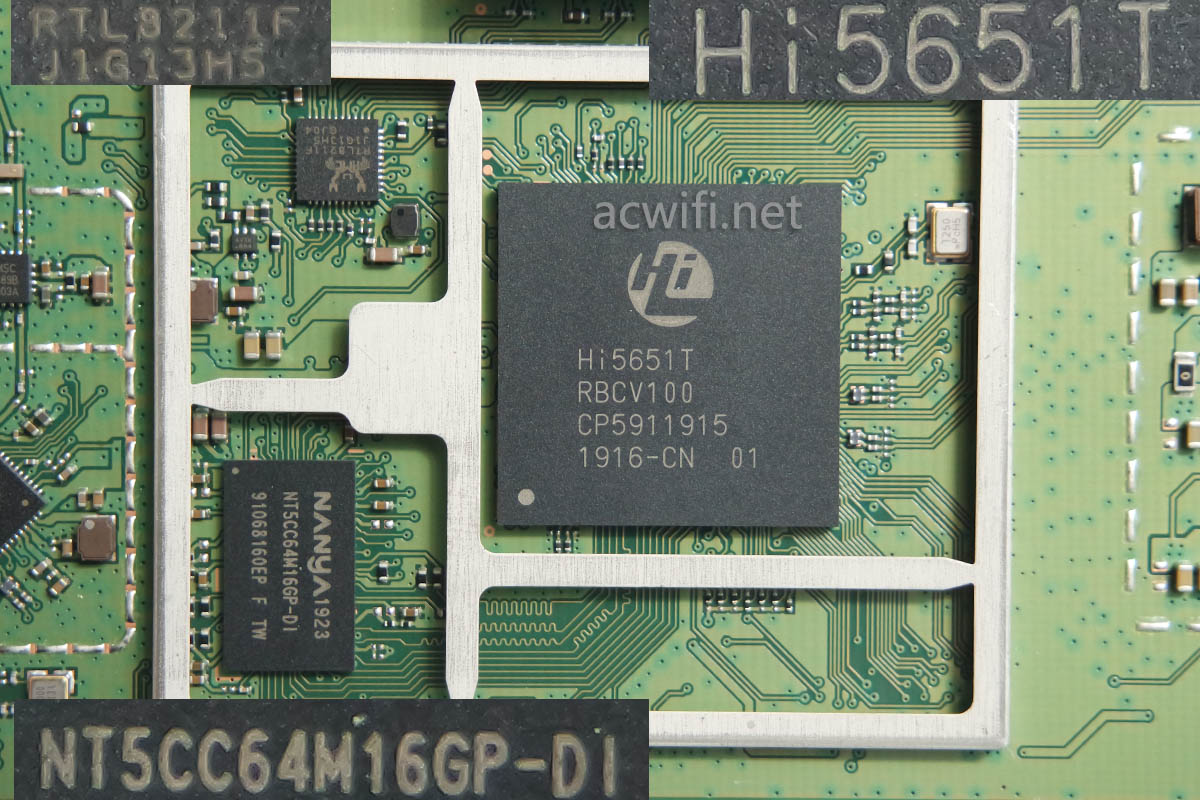

先来看CPU和内存这一块吧。

华为WS5200四核版拆机

CPU是海思HI5651T,只知道它是凌宵四核的1GHz,跟荣耀pro 2用的一样。而WS5200增强版用的双核800MHz,型号是Hi5651H。关于CPU的详细资料网上查询不到。

然后这里放一篇荣耀pro 2的拆机链接:荣耀路由Pro 2拆机,看看是什么芯片和有多少个功放

荣耀路由pro 2与华为WS5200四核版的CPU型号是一样的,都是HI5651T RBCV100(Arm Cortex-A53 CPU,支持4个千兆网口,5G数据转发能力),但荣耀pro2宣称的是四核1.4GHz,而WS5200四核版宣称四核1GHz。

既然不是四核1.4GHz,这款四核的WS5200就不能叫满血版了。不知为何CPU已经支持4个网口了,却又添加了一颗RTL8211F千兆网络芯片,这个设计在荣耀pro 2上也有。是为了指定WAN口时用的吗?还是双WAN时用???有知道的不?

内存型号是NT5CC64M16GP-DI,DDR3 128MB容量。

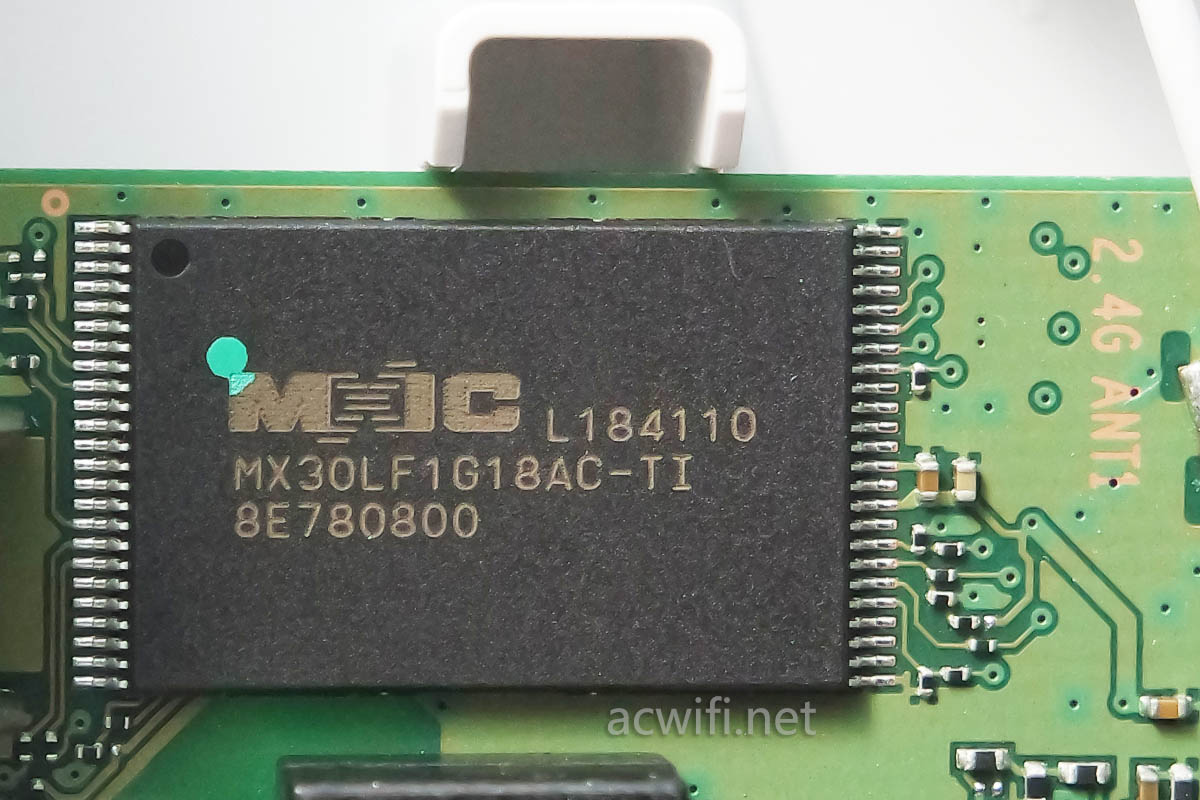

闪存型号MX30LF1G18AC-TI,128MB NAND FLASH

WS5200四核版拆机

5G芯片是Hi1151,2x2mimo 867Mbps。

WS5200四核版拆机

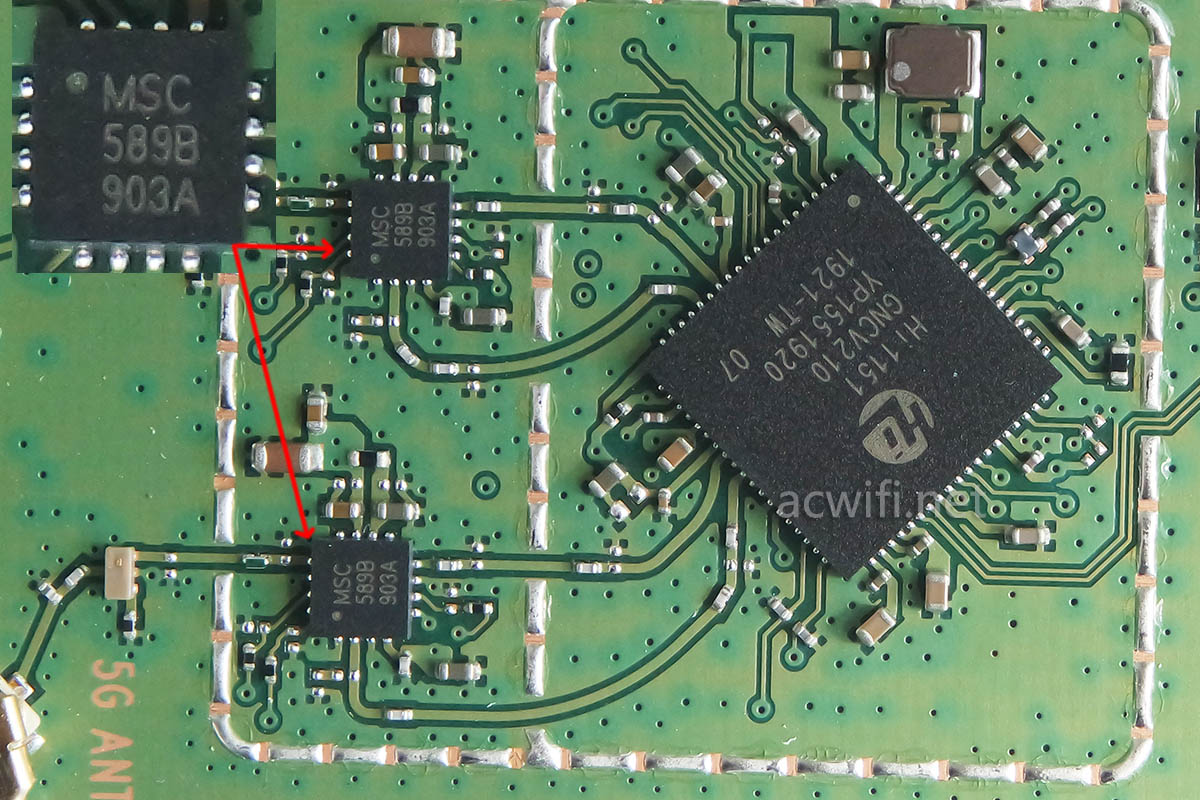

5G无线芯片外置两颗功放芯片,上面丝印着MSC 589B字样,型号是LX5589B。跟华为WS5200增强版用的一样。

它集成了PA(功率放大器)和LNA(低噪声放大器),功率在 256QAM 和 80M频宽时,最大输出功率20dBm=100mW。

参数:

 5V Supply Voltage
 Integrated 5GHz PA, LNA, and SPDT Tx/Rx
Switch
▪ P
OUT
20dBm (256QAM / 80MHz)
▪ Bypassable LNA
▪ mm x 3 mm QFN package
▪ RoHS2 Compliant & Halogen Free

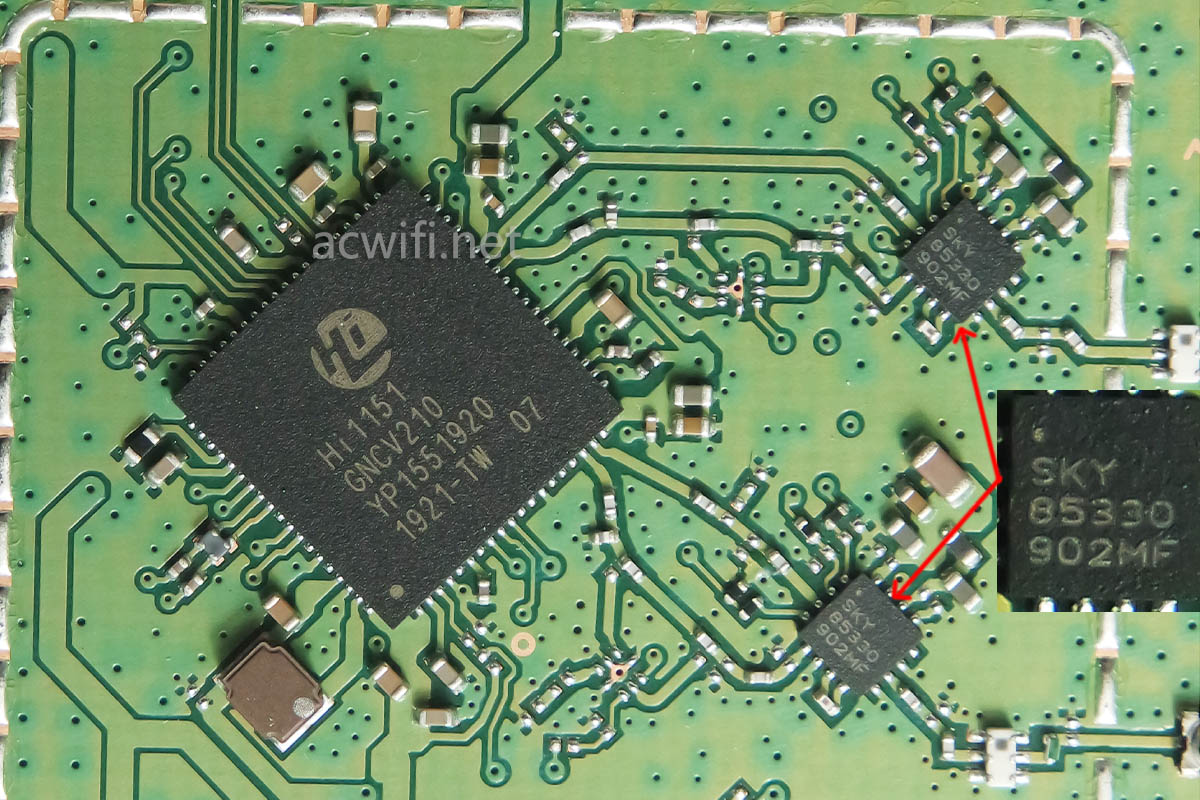

2.4G芯片型号也是Hi1151:

华为WS5200四核版拆机

2.4G无线芯片外置两颗功放芯片,上面丝印着SKY 85330,型号是SKY85330-11,是一颗2.4G FEM,集成了PA和LNA。

The SKY85330-11 is a complete 802.11b/g/n 256 QAM WLAN RF front-end module (FEM). The device provides all the functionality of a fully matched power amplifier (PA), power detector, low-noise amplifier (LNA), and single-pole, double-throw (SPDT) switch.

参数 :

 Integrated high-performance 2.4 GHz PA, LNA with bypass, and
T/R switch
Fully-matched input and output
LNA with integrated bypass mode
Integrated positive slope power detector
Transmit gain: 32 dB
Receive gain: 16 dB
Small QFN (16-pin, 2.5 x 2.5 mm) package

找不到具体的功率放大参数。而荣耀pro 2所用的2.4G功放芯片是Qorvo RFPA5218,这颗RFPA5218功率比较强大。

我本以为四核版会是像荣耀pro 2一模一样的硬件,现在拆机才看清楚,有大不同。首先是CPU频率不同,内存容量不同,功放芯片不同。而对荣耀路由pro 2实测得知信号是属于偏强的。如果从功放芯片来看,信号会比不上荣耀pro 2。加上差价差不明显。经常以299甚至289的价格销售,加上有USB口,所以这款华为WS5200四核版夹在它和荣耀路由X2增强版之间,显得很难受。可惜荣耀路由pro 2已经不在手上,否则可以好好对比一番。

但不能太看重硬件,最近的华硕TUF-AX3000就是个好例子。扯得太远了吧!!把画风拉回来!

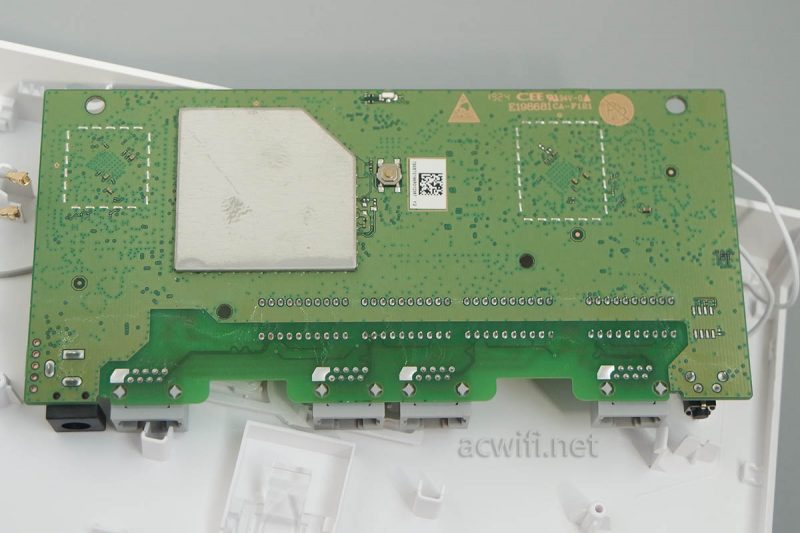

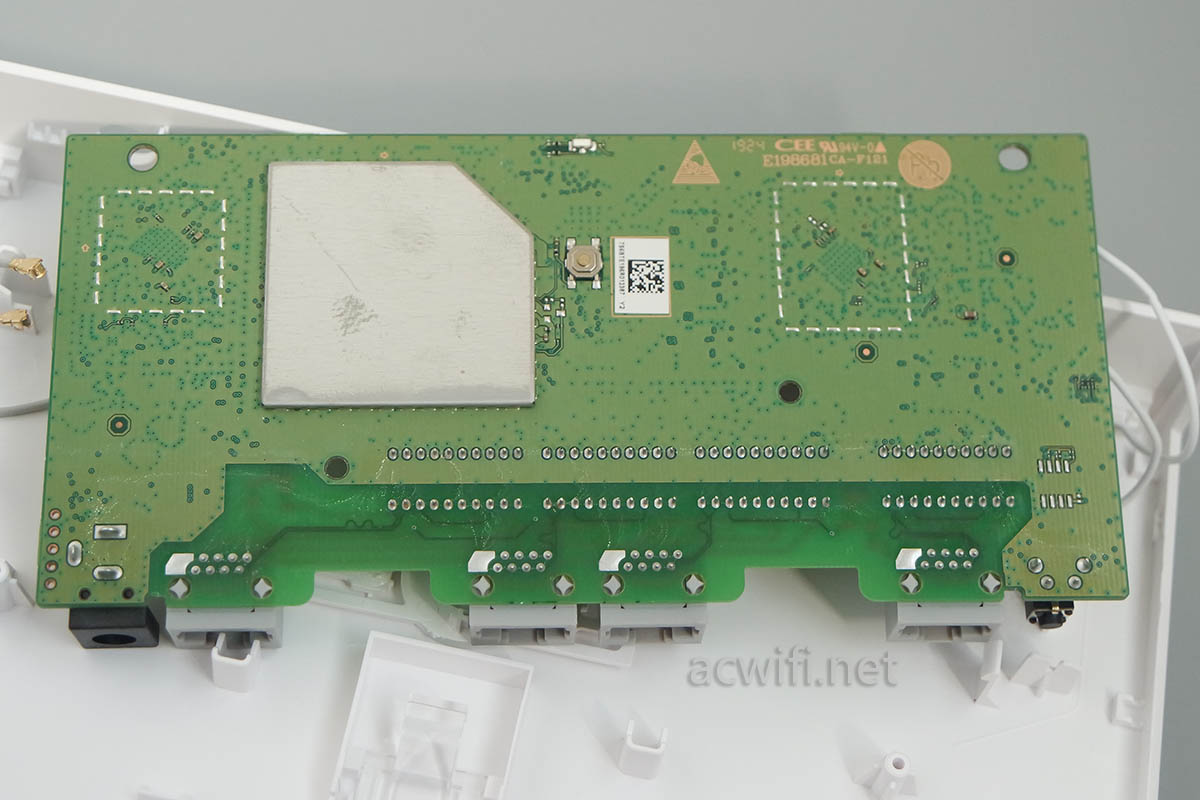

主板背面:

华为WS5200四核版硬件芯片

主板的背部,在CPU底部位置下有屏蔽罩,焊死的,取不来,估计里面有导热硅胶垫,没有什么芯片。起到散热与屏蔽的效果。

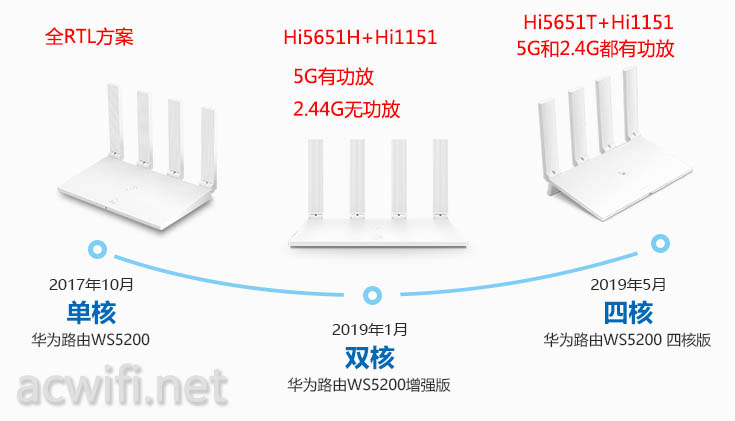

最后,简单列表一下华为WS5200三个版本的区别。分别是单核版、双核版、四核板:

3xWS5200

上图里的2.44G打错字了。错字是acwifi的原创证明,哈哈。。。。。

总结,把2.4G功放补全了,CPU也变强了,价格相差大概60元。如果对价格敏感的,完全可以考虑荣耀X2增强版。要不要买台荣耀X2增强版来拆拆看看?看看咸鱼有没有便宜的再说吧。我个人愚见,超过200块钱,买台2x2mimo的不支持2.4G 256-QAM的,虽然都功放但有点不上不下的感觉。

华为WS5200四核版京东购买链接

荣耀路由pro 2京东购买链接

若有任何疑问可留言或关注微信公众号acwifi-net, 人工回复问题!

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » 华为WS5200四核版拆机,凌霄四核
