360V5S无线路由器拆机

有人说这款360 V5S是有斐讯的技术人员参与设计的,使我联想到它会不会用了MT7615DN,价格149元,有时特价129元。

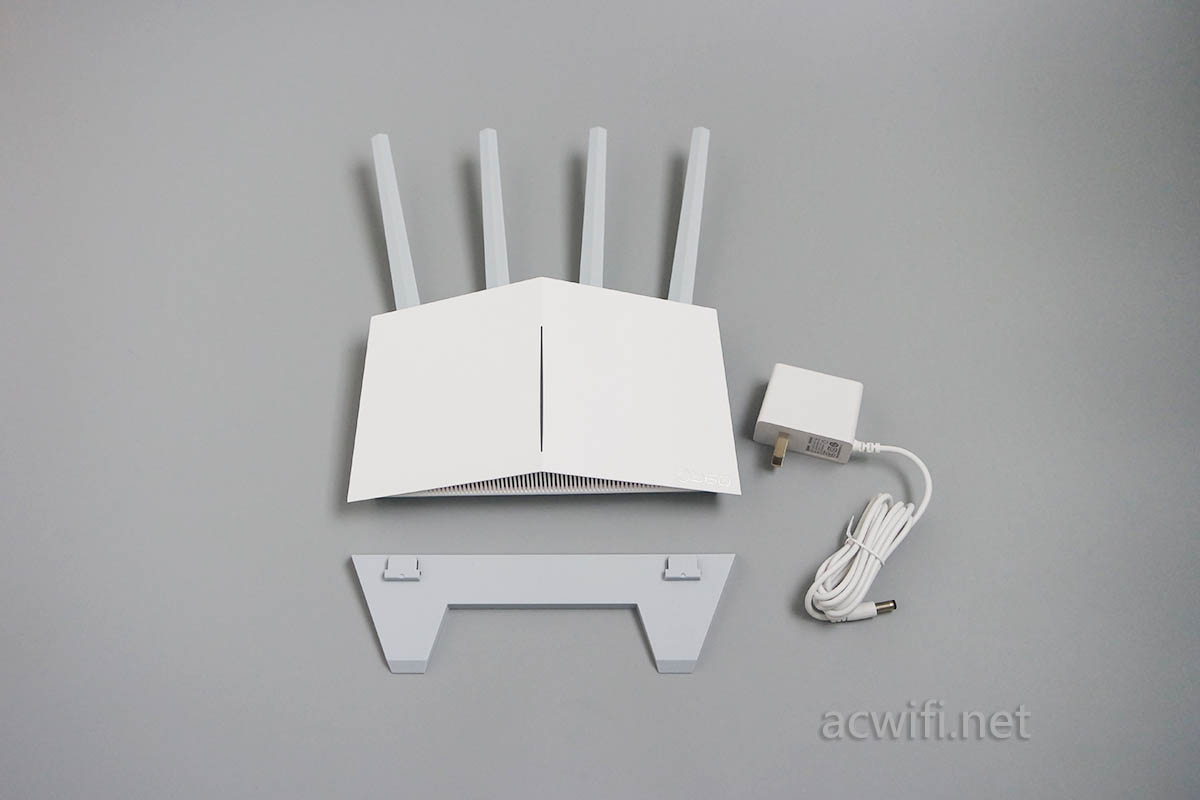

有个底座支架,可以让路由器立起来,像腾达AC15/AC9的设计。电源有点像K2P的影子,是缩小版。

360 V5S拆机

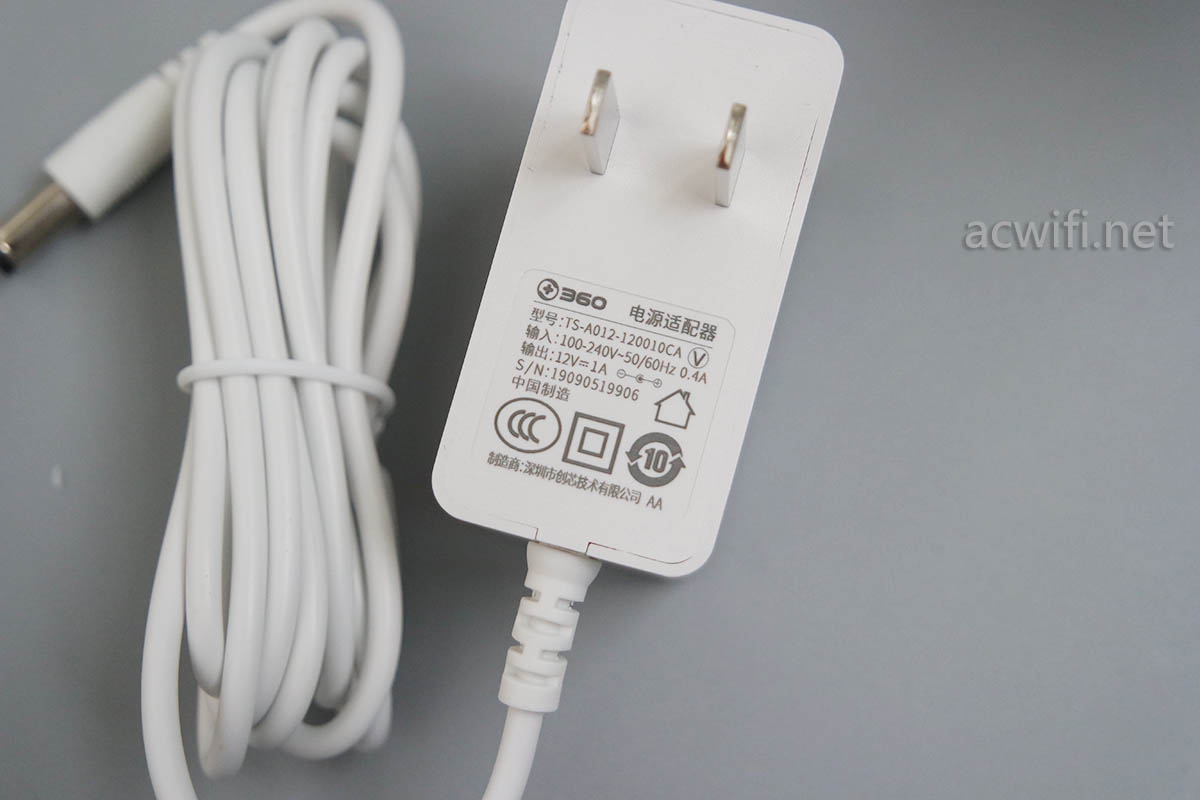

不过电源规格只是12V/1A。

360 V5S拆机

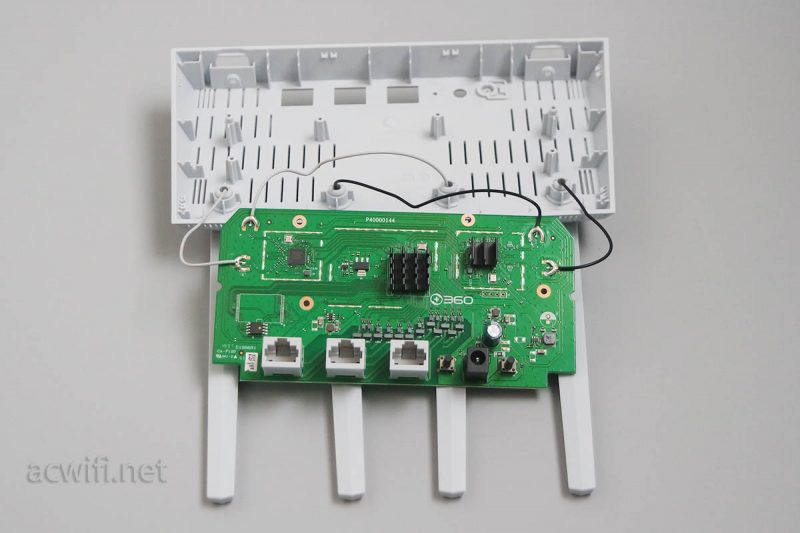

直接拆开,很奇怪哟,没有看见有网络变压器:

360 V5S拆机

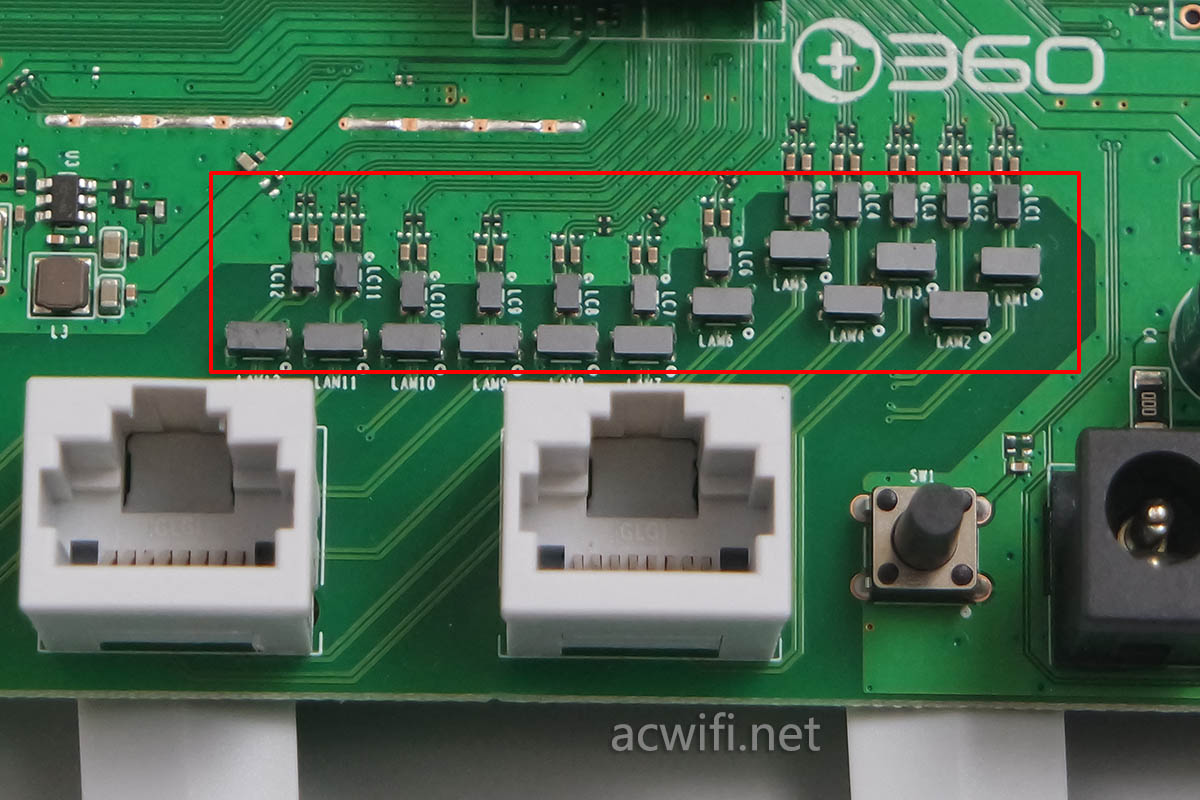

根据朋友留言告知,红框里的24颗小方块等于网络变压器的作用,每8颗一组供一个网口使用(小方块可以替代网变,就是把网变里面的电感拆出来换成独立电感了,网变里面也是这玩意都是一些电感元件)

360 V5S拆机

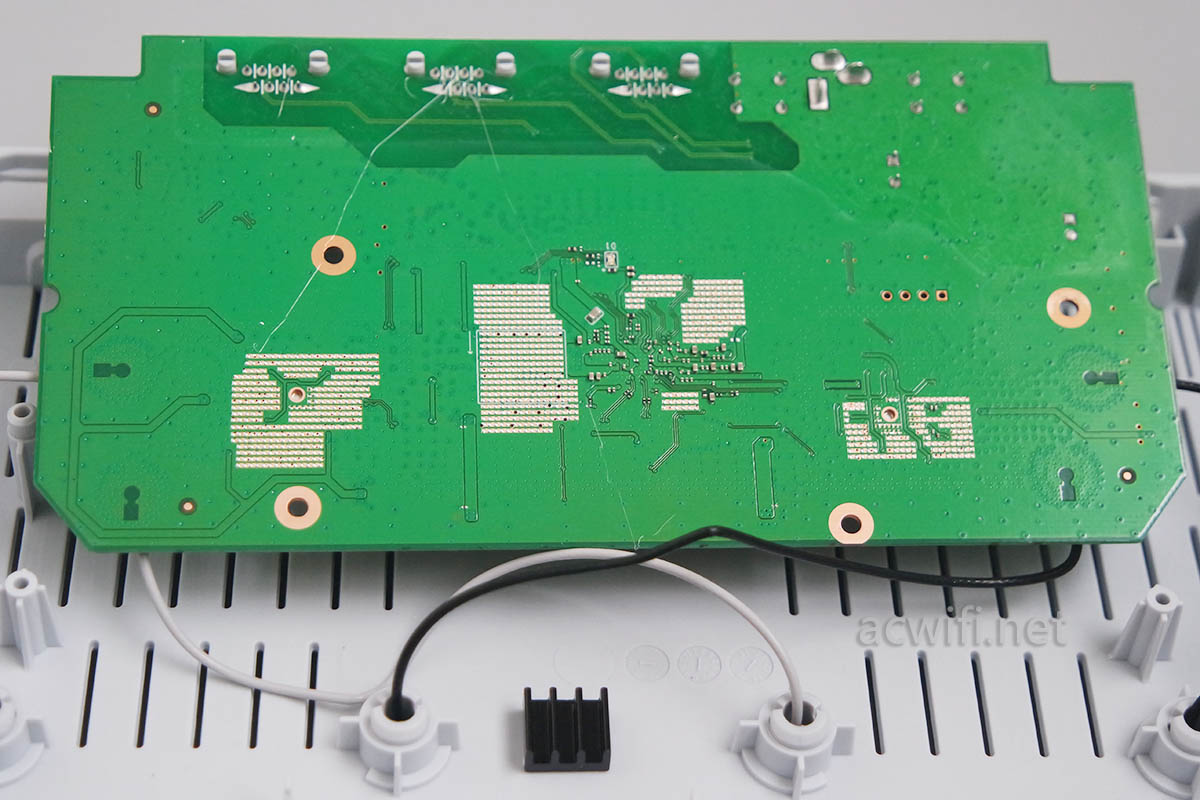

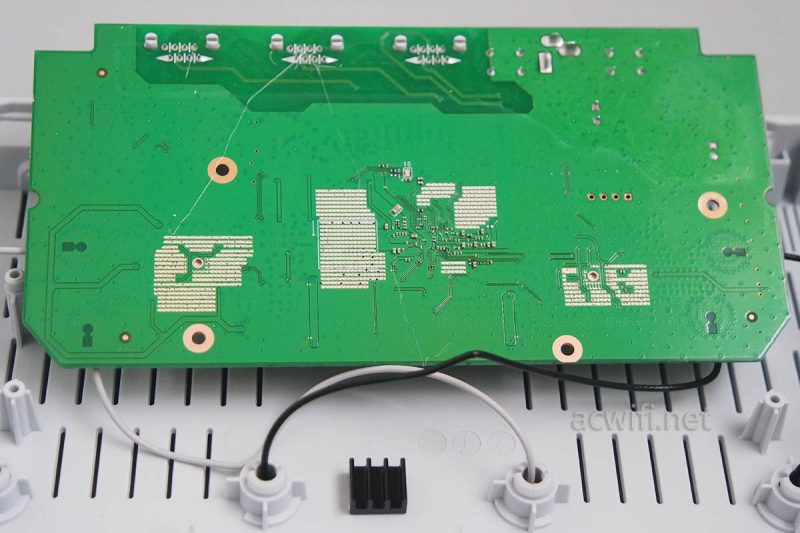

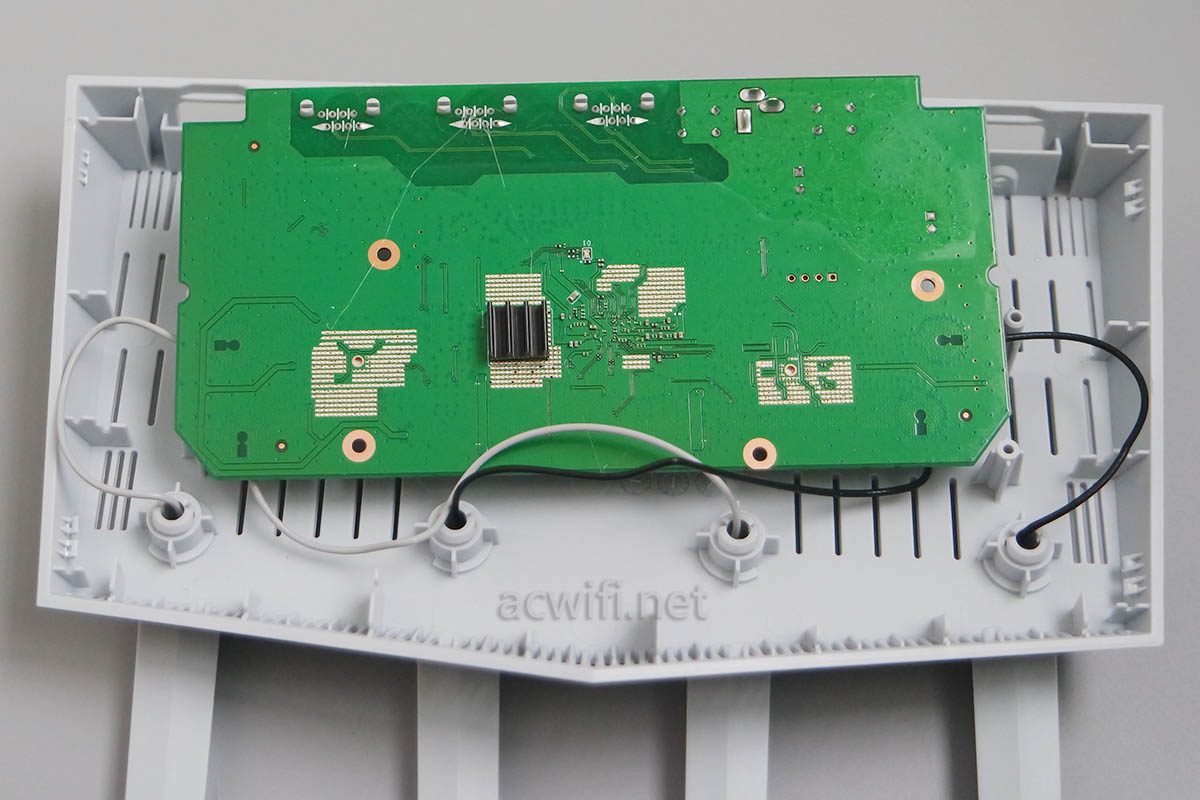

主板底面也是没有:

360 V5S拆机

底面的这个黑色散热片下方没有芯片,什么都没有:

360 V5S拆机

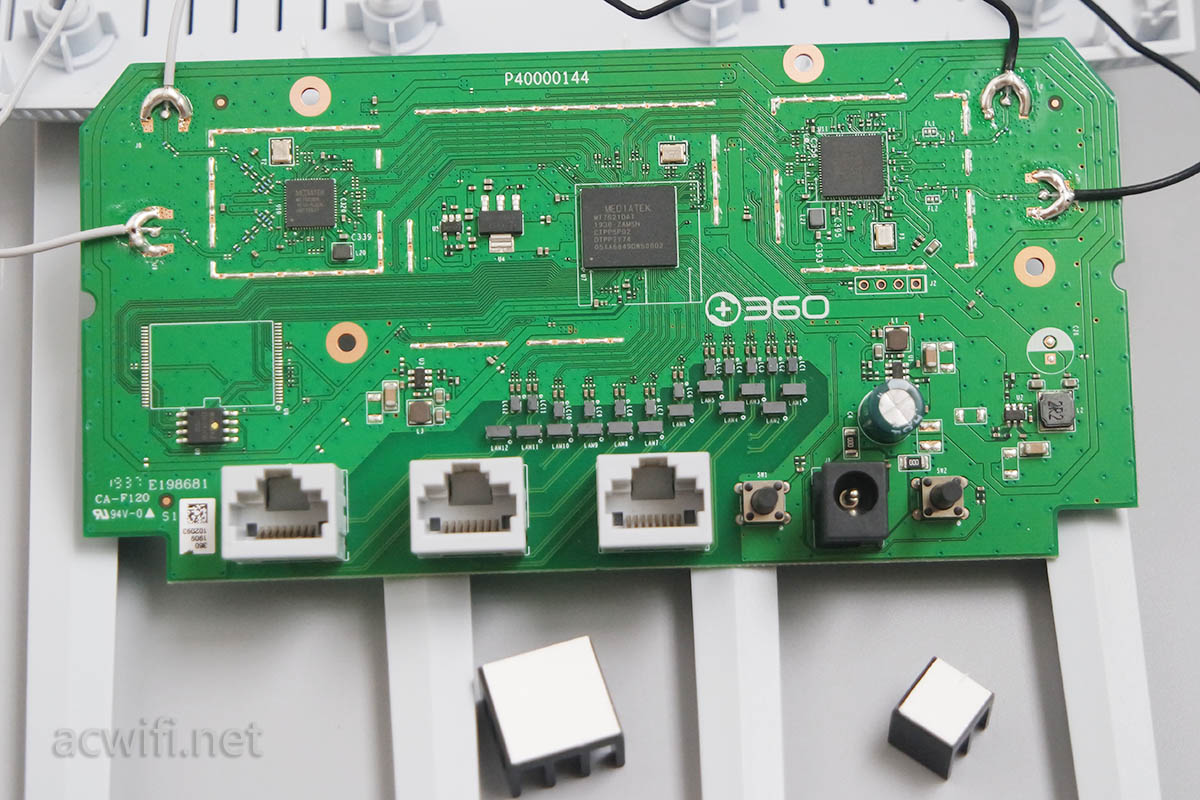

摘下主板正面的散热片,看见MTK的芯片:

360 V5S拆机

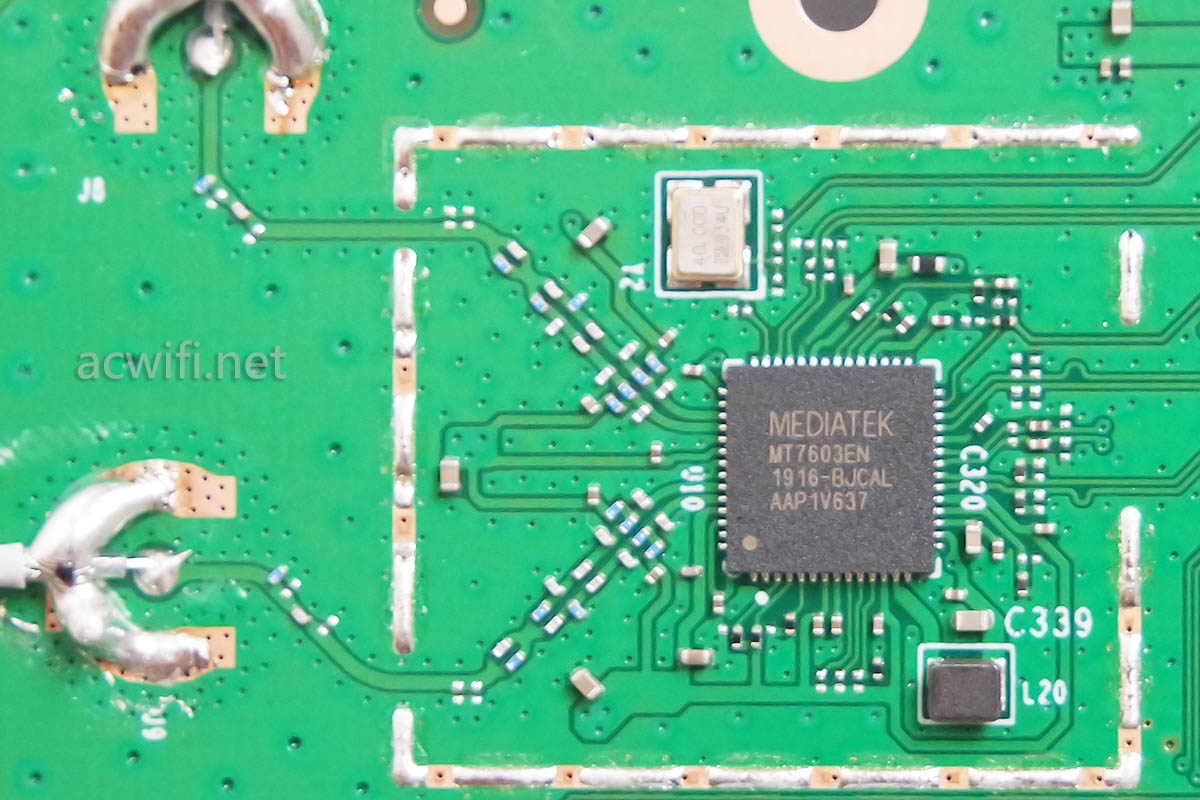

2.4G无线芯片是MT7603EN,没外置功放。

360 V5S拆机

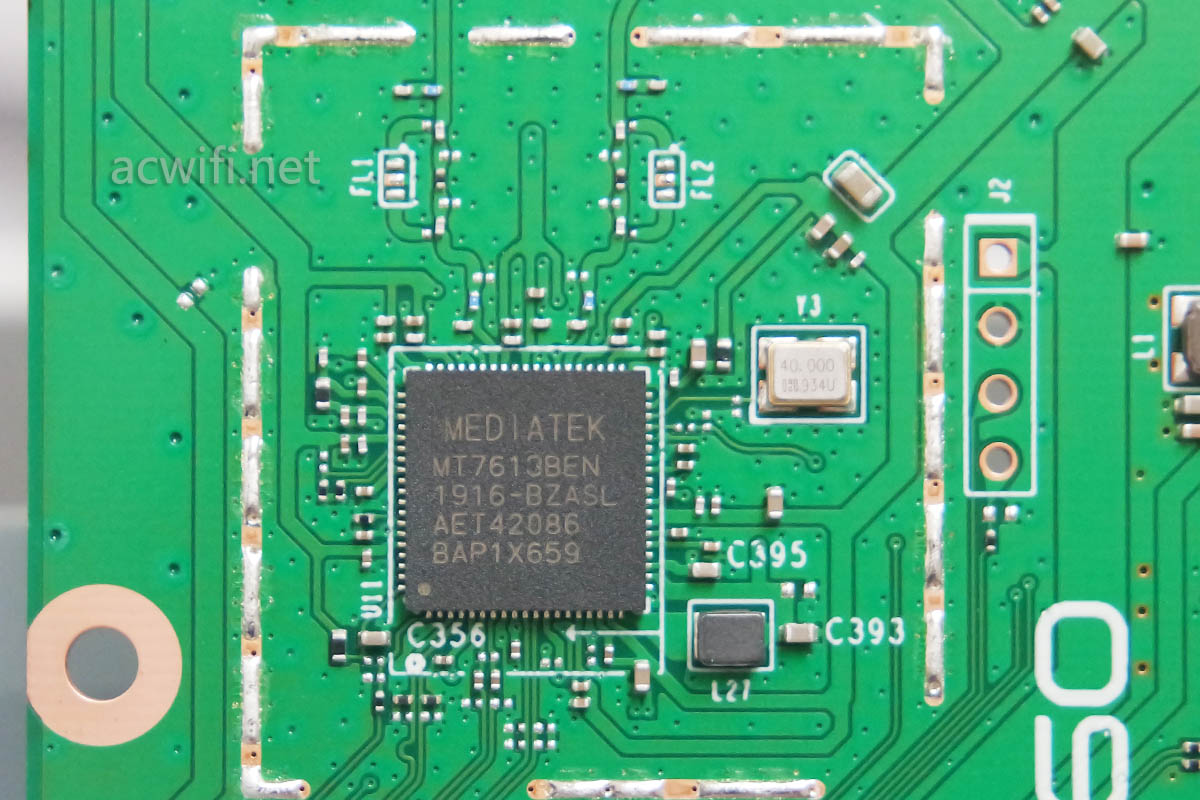

5G无线芯片是MT7613BEN,也没外置功放。是一颗2x2mimo 866Mbps的5G芯片,估计是MT7612EN的升级版,只是猜的。没查到它的具体资料。

360 V5S拆机

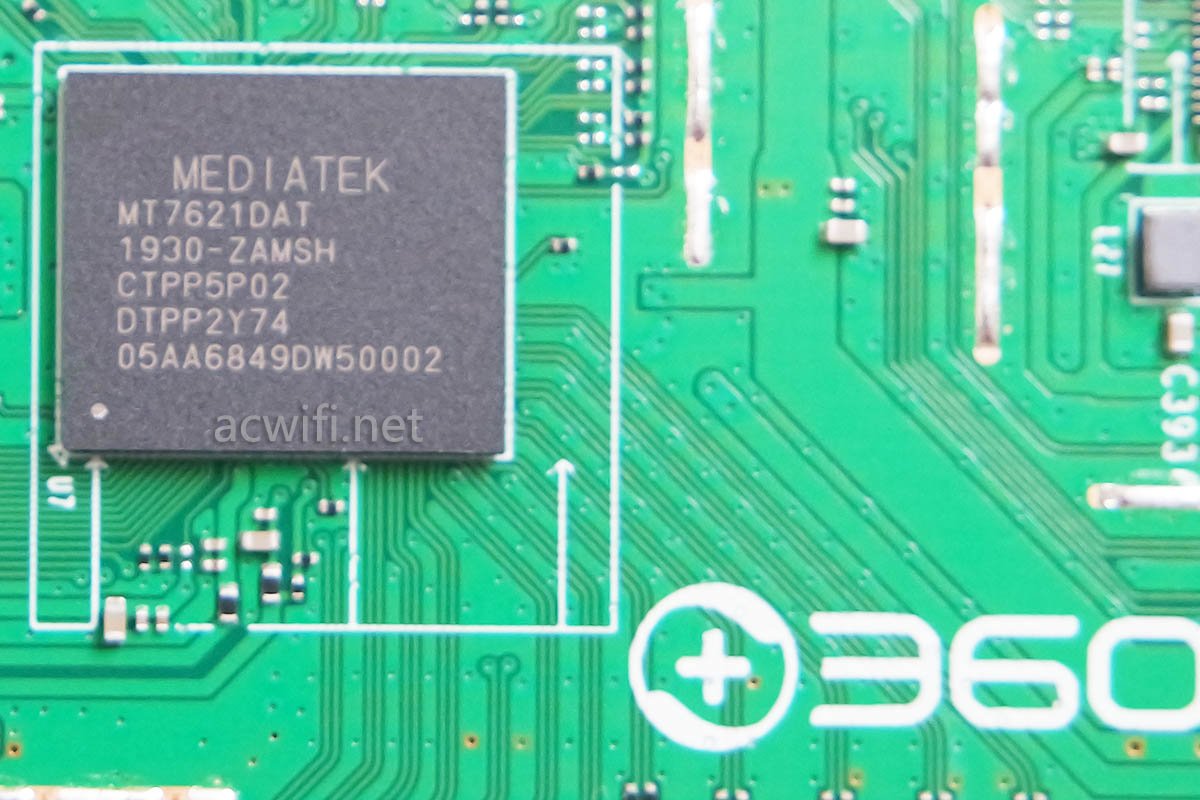

CPU是MT7621DAT,双核880HMz,估计集成了128MB内存,跟360 5pro用的一样的CPU。

360 V5S拆机

没有看见心心念念的MT7615DN有点失望,不过CPU是双核,始终比一些老款的MT7620系列要性能强些。价格也只是129最低。都可以打掉水星D12G了,理论上!

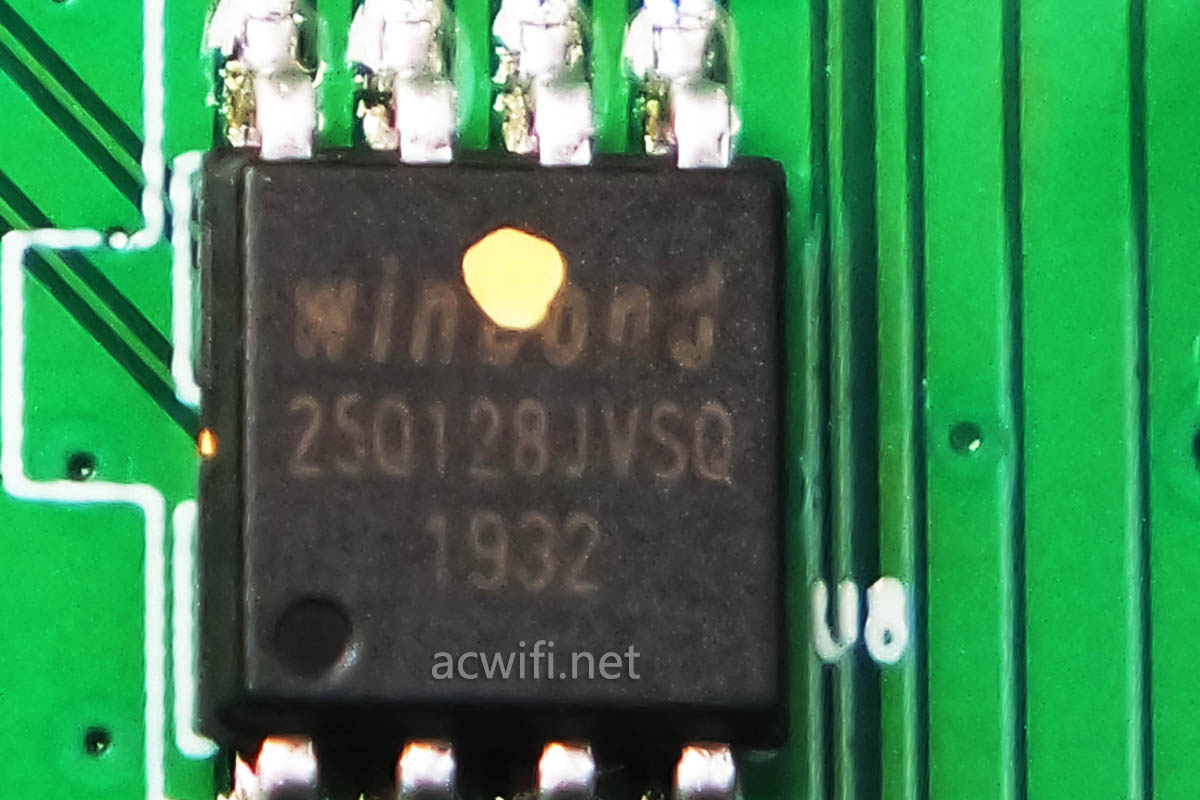

最后,闪存型号是25Q128JVSQ,16MB。

360 V5S拆机

这一款360 V5S AC1200M无线路由器,可以看作是360 5Pro的低一级产品,就是5G芯片型号的不同,后者用了4x4mimo的MT7615N。谁告诉我,那些密密麻麻的小方块就能代替网络变压器吗?

360 V5S京东购买链接

如果水星D19G和这款都是129元,我会选择360 V5S,从硬件上来看。如果你讨厌360的产品,就不要选择了。采用MT7620系列的还有TPLINK的WDR5600系列,5620、5610、5660等等,CPU性能要弱于360 V5S。129元值得买。

若有任何疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接:路由器交流 » 360V5S无线路由器拆机
