中兴E8827 V3无线路由器拆机

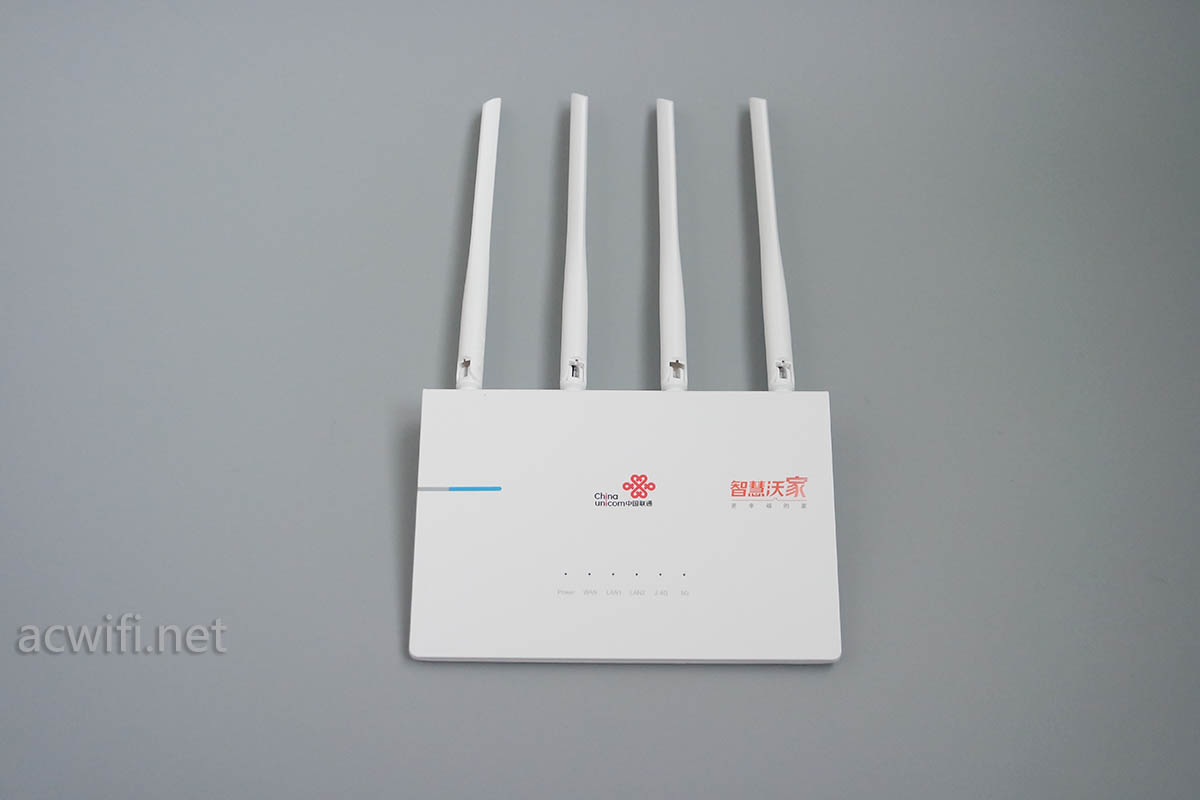

中兴E8827 V3,无线总速率1200M,拆机看看是用的什么芯片。机身上面印有中国联通智慧沃家的字样,中兴的产品多面向运营商的市场吧?

中兴E8827V3拆机

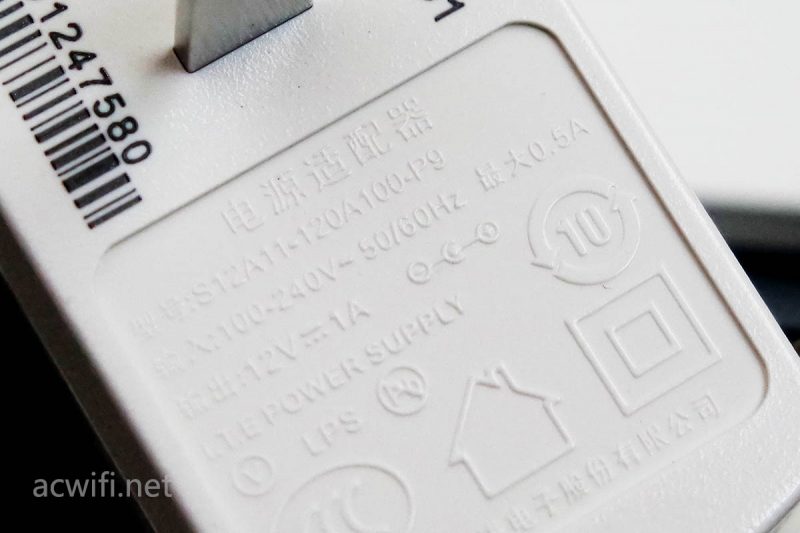

它的电源规格是12V/1A:

中兴E8827V3拆机

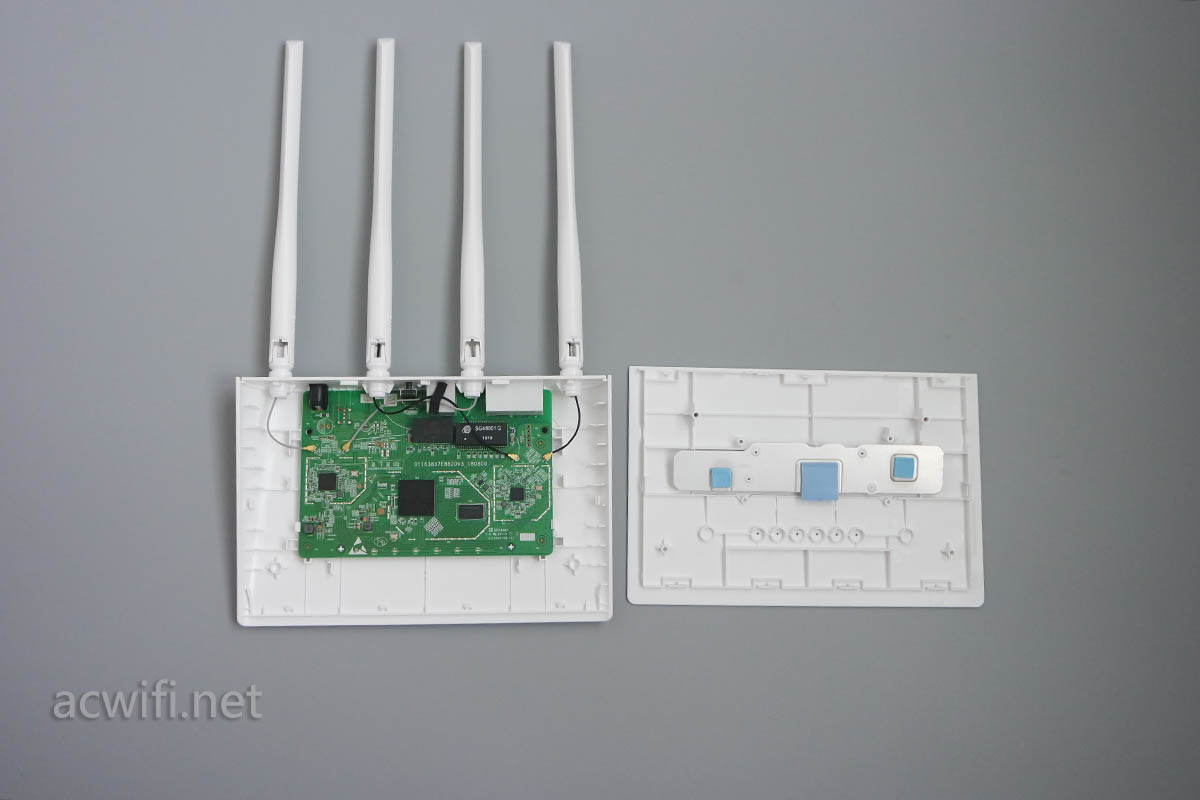

拆开不难,拧下脚垫里的螺丝就可以无损拆机,有散热方案,无线芯片和CPU都有导热硅胶与一长条铝片粘连。

中兴E8827V3拆机

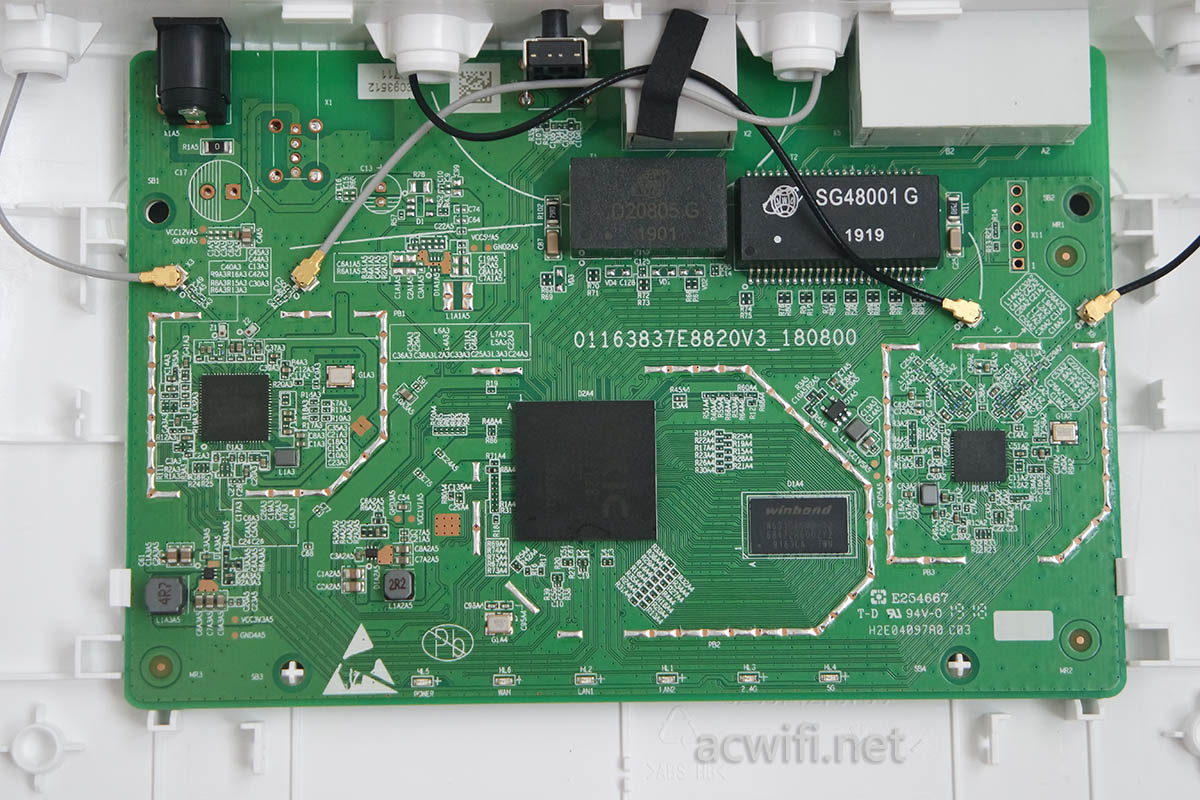

主板正面,一共有三个网口,1WAN与2LAN,都是千兆口。

中兴E8827V3拆机

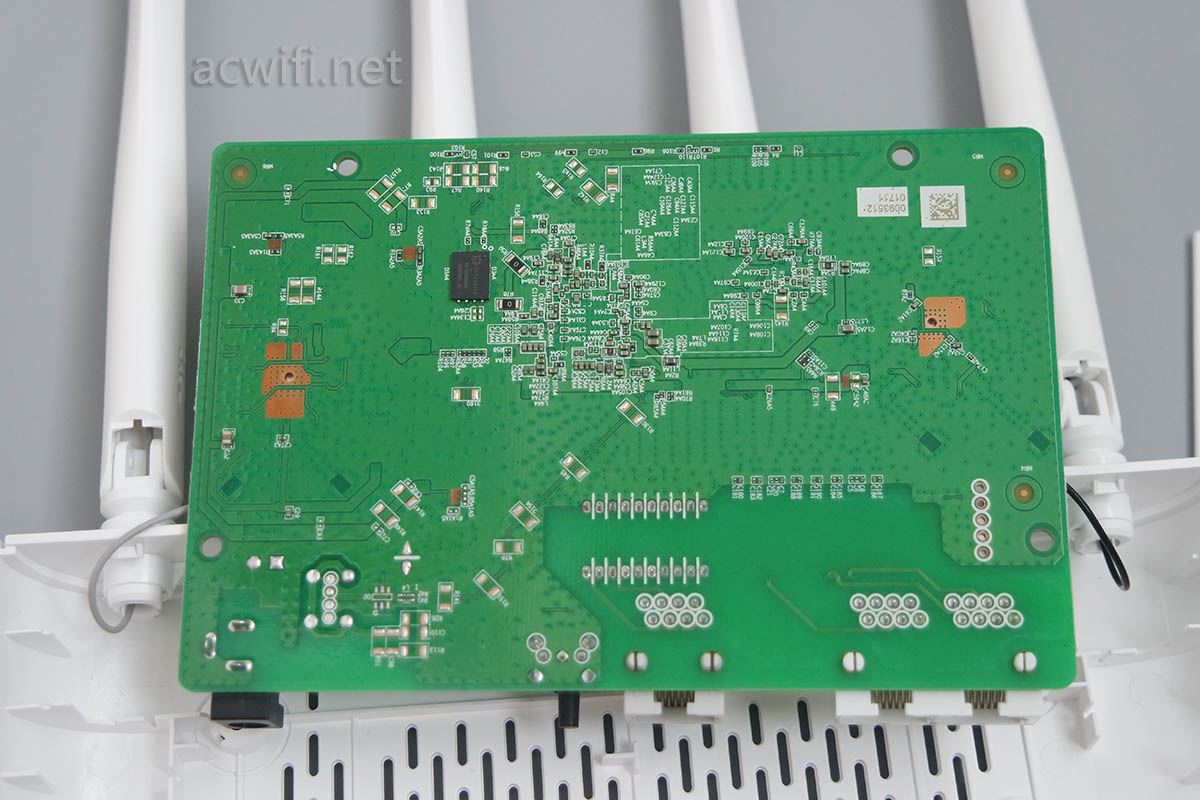

主板背面:

S中兴E8827V3拆机

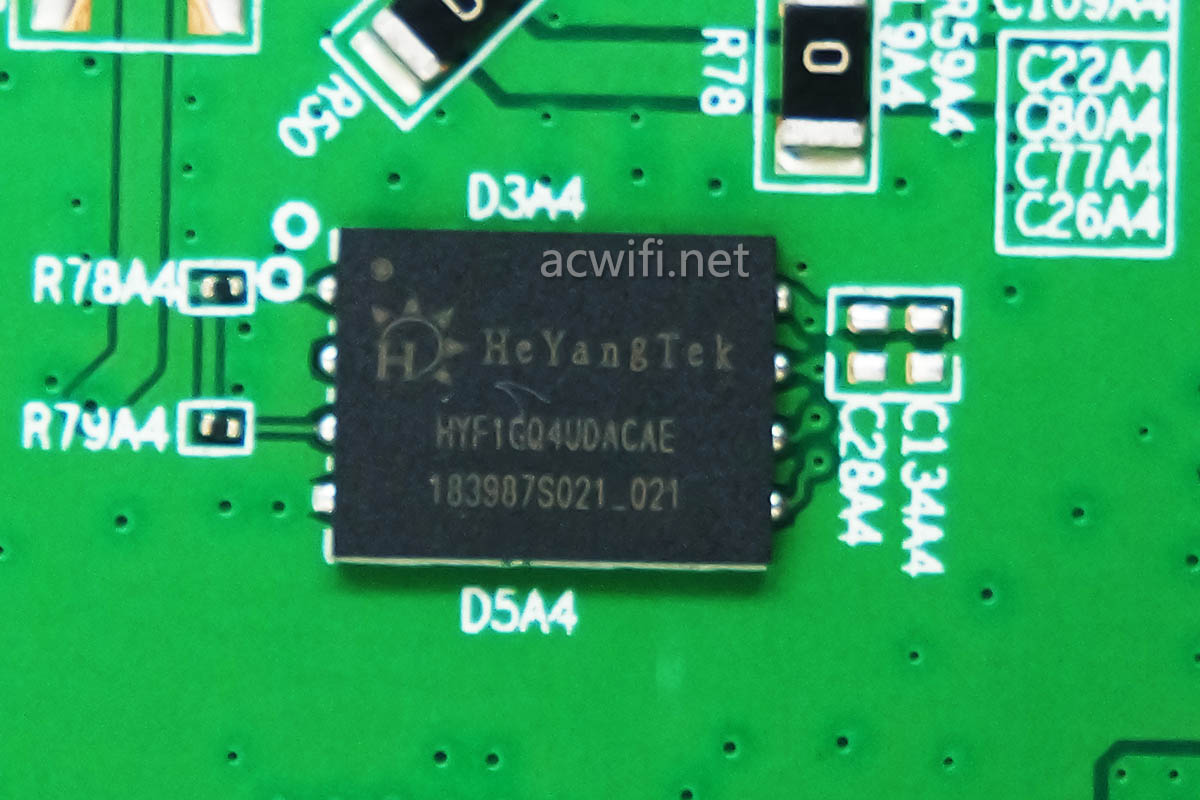

主板背面有一颗闪存,型号是HYF1GQ4UDACAE,容量128MB。

HYF1GQ4UDACAE

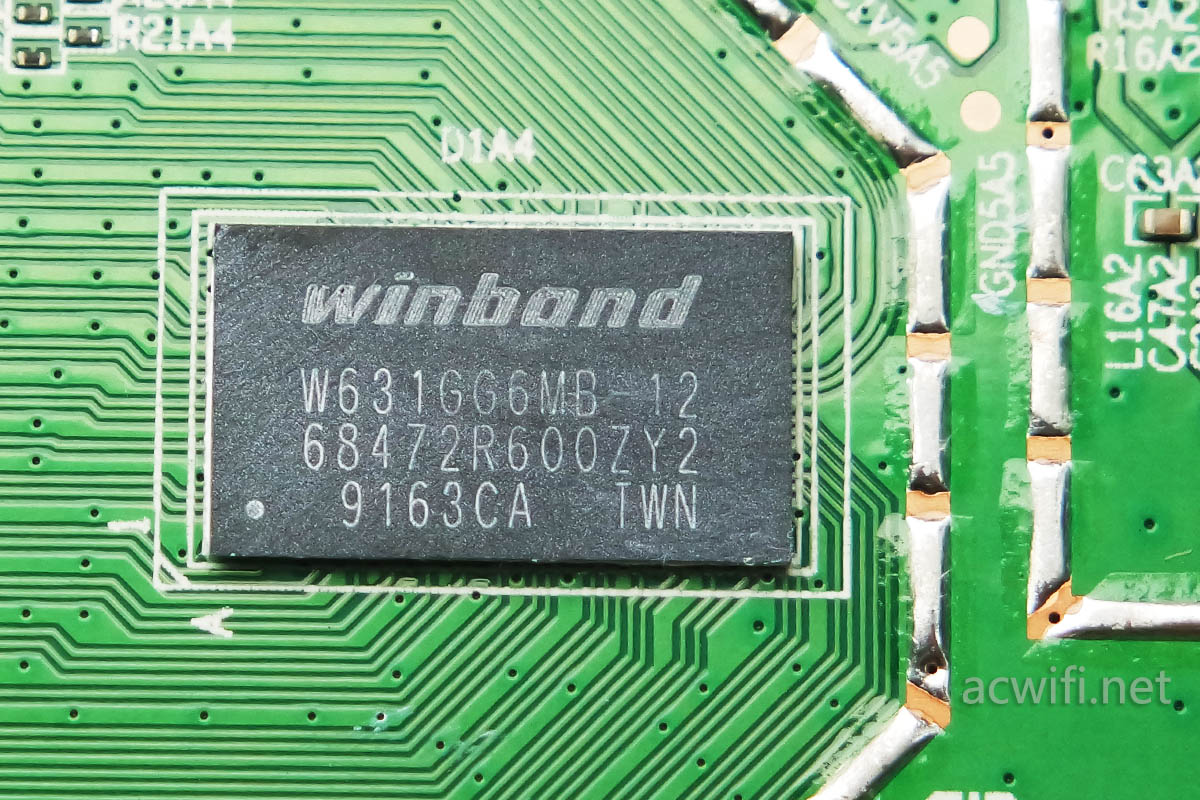

内存芯片型号是W631GG6MB-12,容量128MB。

HYF1GQ4UDACAE

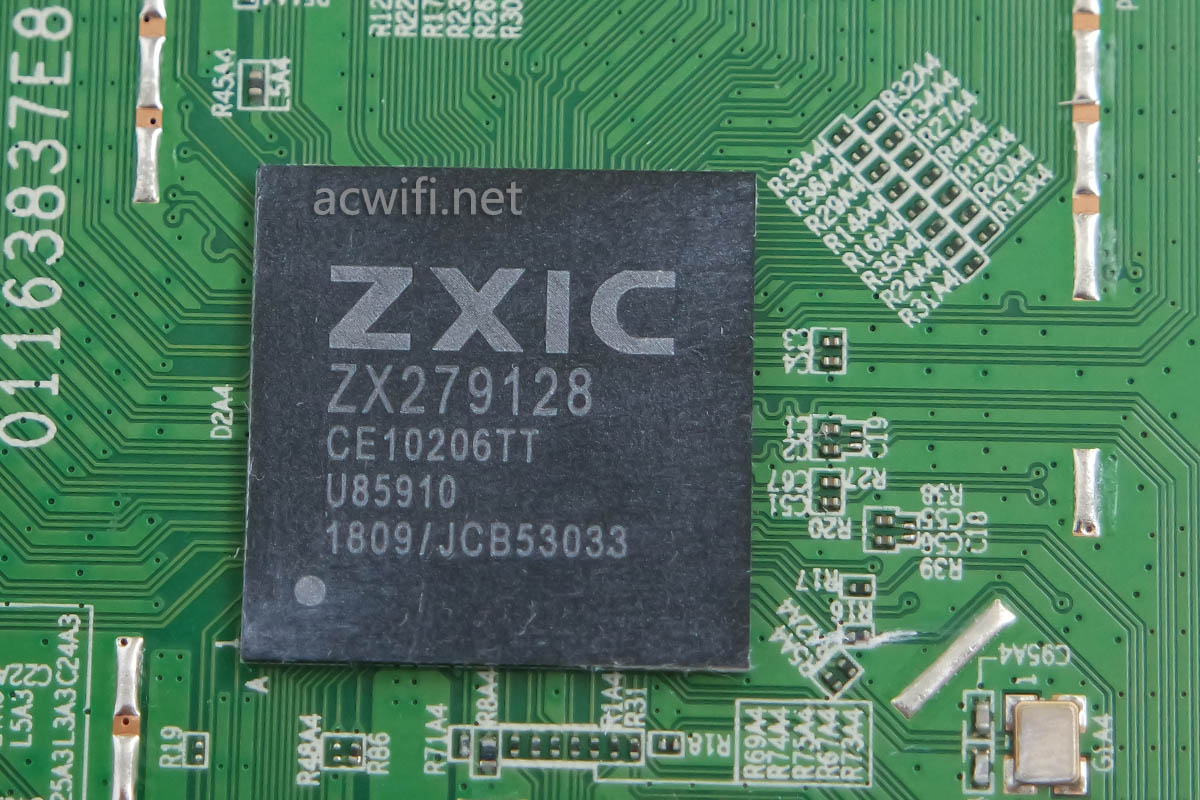

CPU是我第一次看见的ZTE的PON controller,中兴自己研发的一颗芯片,型号是ZX279128,根据百度来的资料显示,它是Cortex-A9双核800MHz,挺厉害的样子。周围看不见有千兆交换芯片,那么这颗SOC也就集成了千兆交换机功能。

W631GG6MB-12

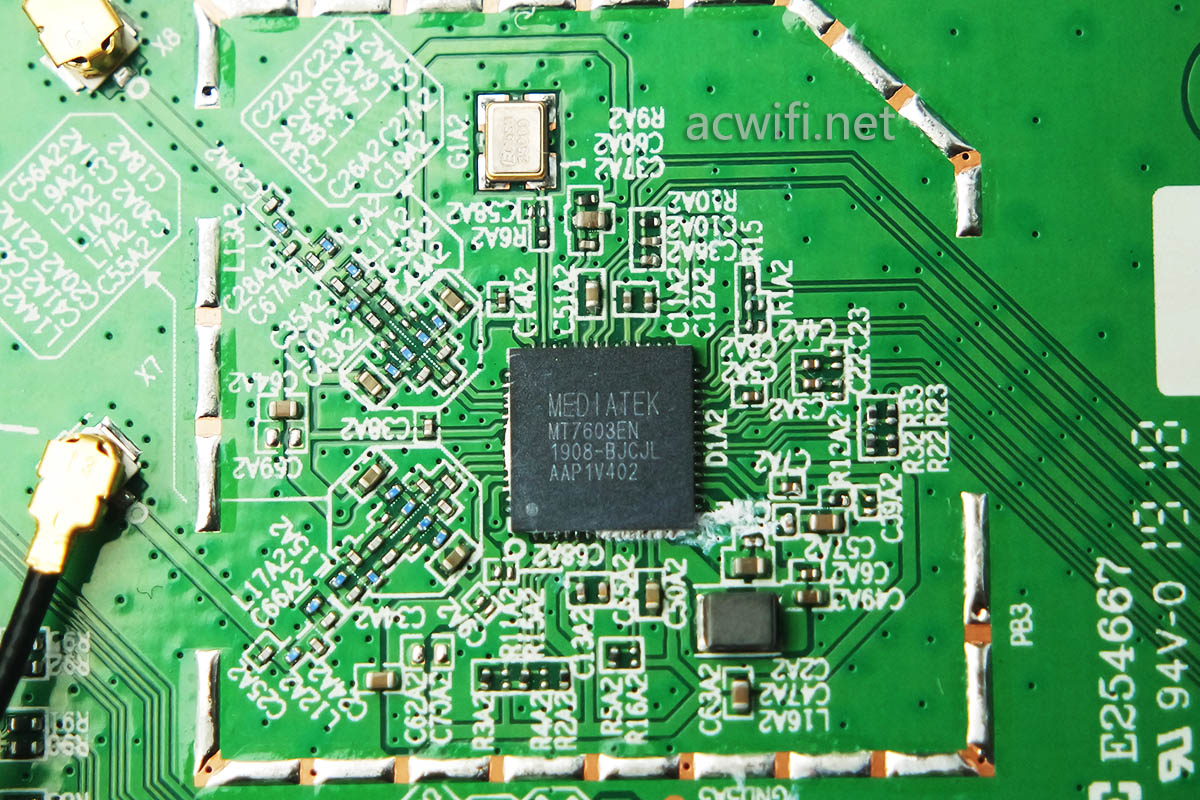

2.4G芯片就是2x2mimo路由器常见的MT7603EN。

中兴E8827 V3拆机

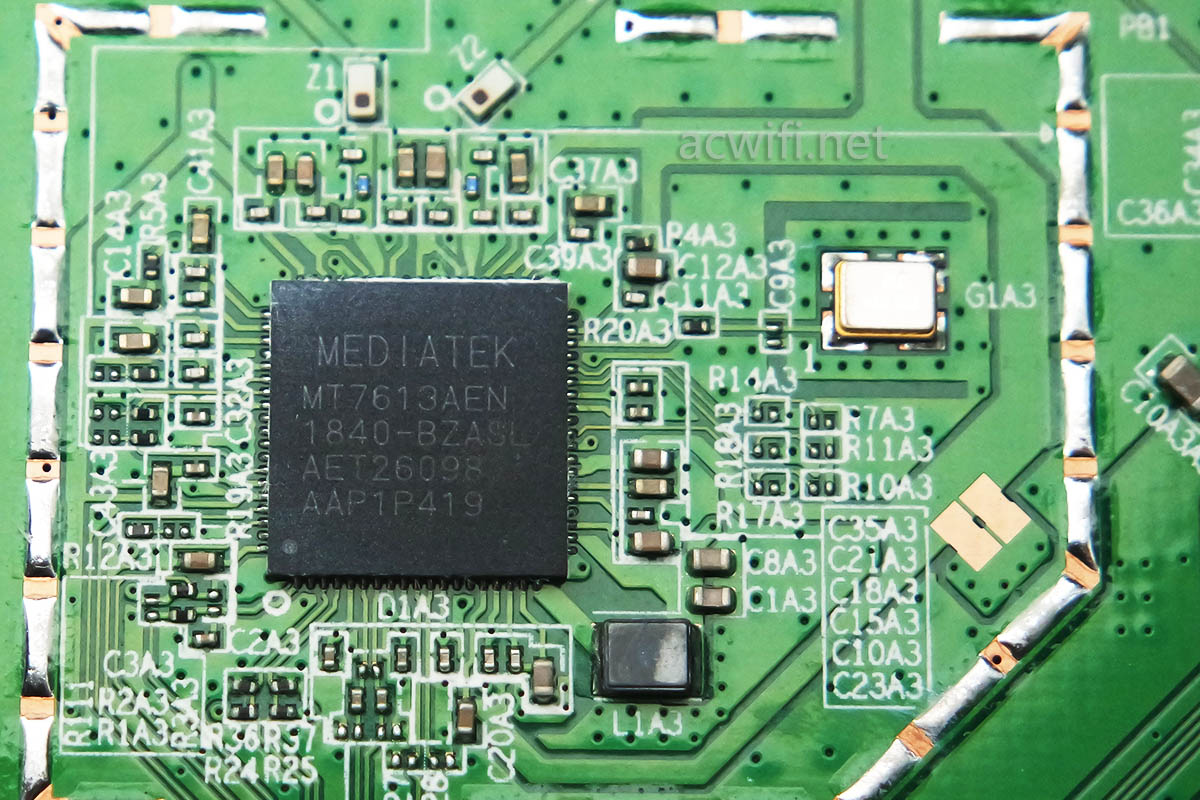

5G无线芯片型号是MT7613AEN,第一次见,常见的应该刘MT7612N,百度找不到这个型号的资料,周围没有独立的功放芯片。

中兴E8827 V3拆机

不知信号表现如何,到时测试看看。
