150元收了张J1900+2G+32G,准备组装5口软路由

老是有朋友留言说找不到便宜的J1800/J1900主板,我怎么老是能找到,就口袋里的钱不够,先上图:

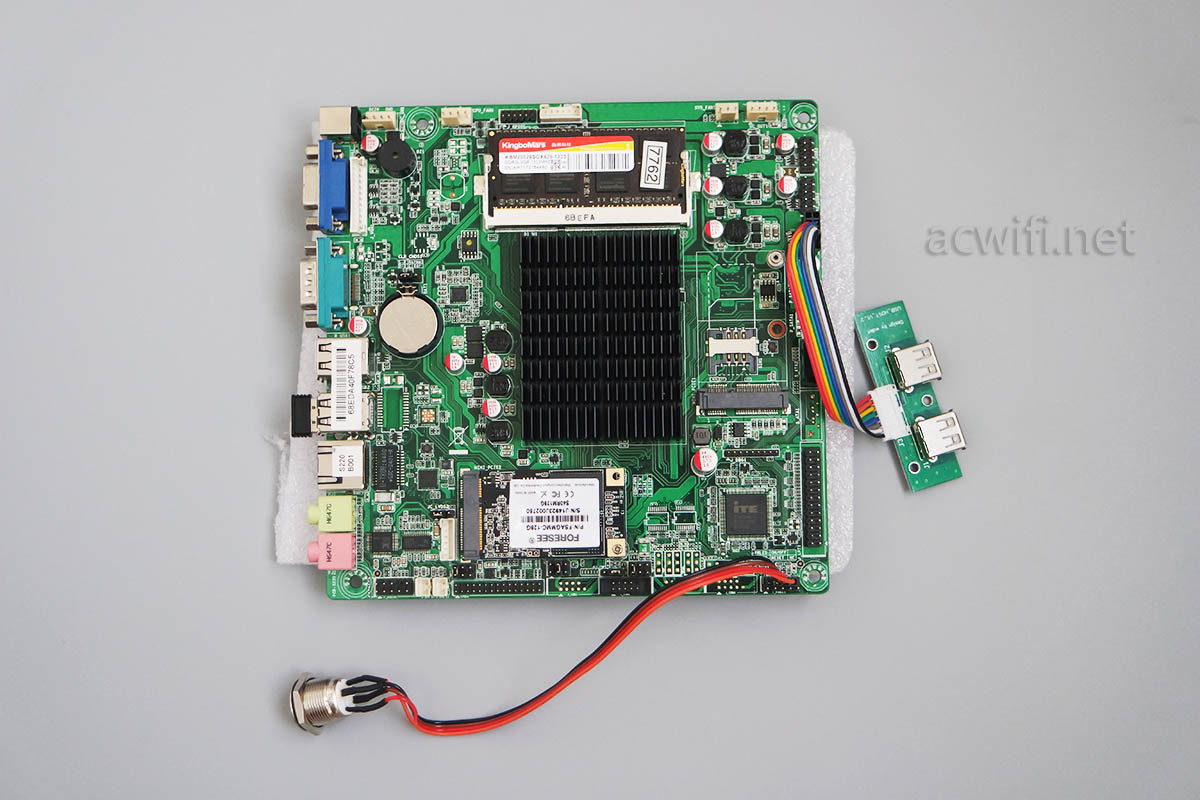

J1900软路由

上图这J1900主板+2G内存+32G固态才150包邮,DC供电。还送了电源开关和电源指示灯,还送了扩展2个USB2.0口。这是一块从某些一体机上拆机下来的零件,VGA接口后面那一排白色针脚应该是接液晶显示器用的。我在想能不能硬塞上一张四口千兆网卡,然后就成了一台5个千兆口的软路由了,而且体积也不大,外壳就用20x20cm的亚克力来做个壳子。在壳子里塞进这块intel82576四口网卡:

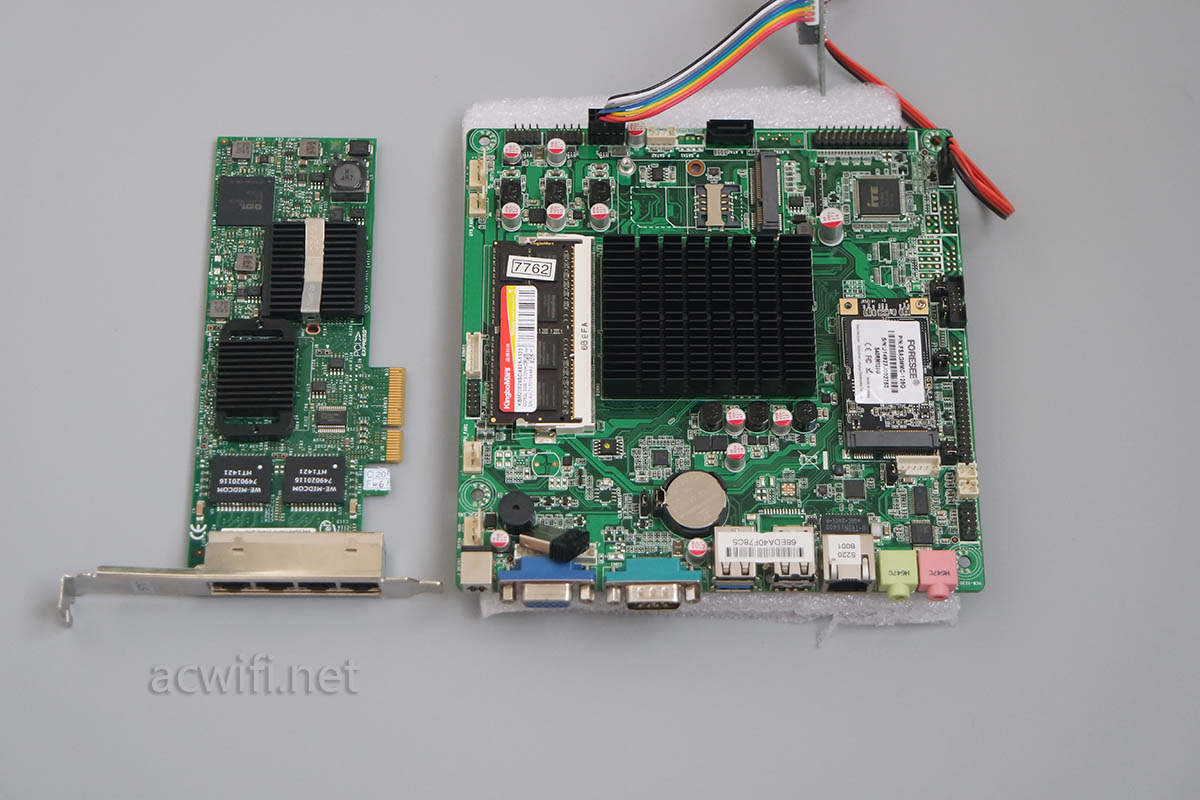

J1900软路由五口

看着网卡的长度跟17x17cm的主板差不多(网卡比主板贵的系列)

我的初想组合形态是这样的,就像《战神金刚》合体一样:

日本动漫通常要完成合体的形态需要一分多钟,多慢呀,我直接放上去就行,不到3秒。大概就是下图的样子和体积。

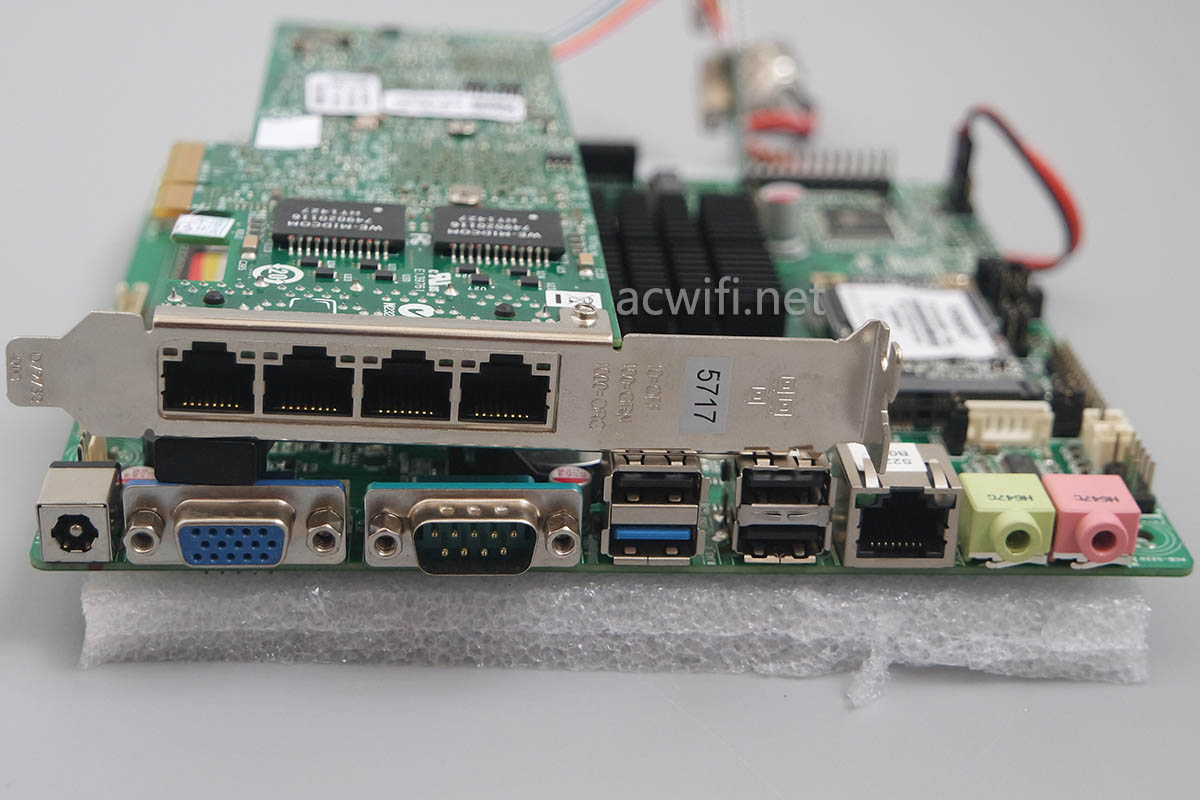

J1900五口千兆软路由

要完成合体,需要有一些连接部件。包括minipcie转pcie1x的板子。这种板子大概有两类,我都买回来了,到时看看哪个好用吧。都是30多块钱一个。

这一种是一体的,全高的尺寸。如果主板上的minipcie只有半高,这种就不适合用了。但这种需要买pcie1x的延长线。几块钱一根。

minipcie to pcie1x 01

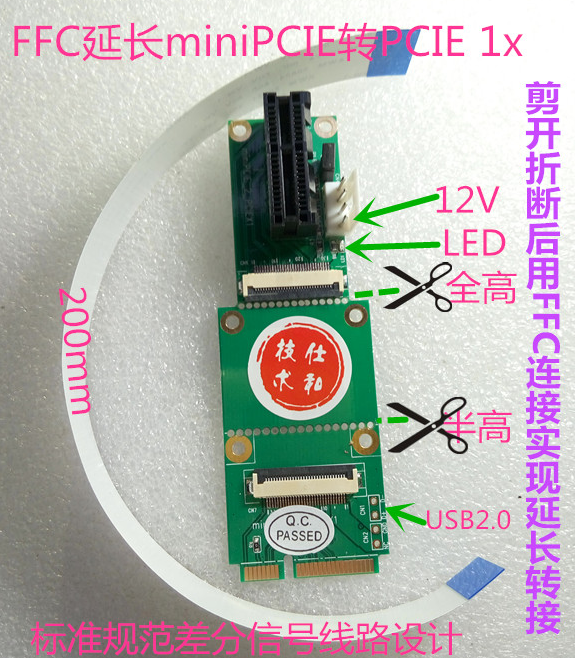

另一种是分体的,可以全高也可以是半高。

minipcie to pcie1x 02

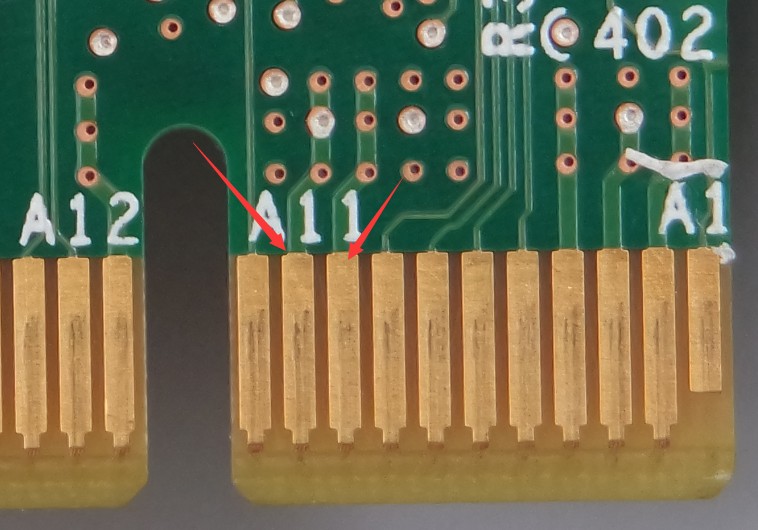

从这张网卡的针脚来看,大概需要另外12V供电,看下图中的红色剪头的2个针脚走向。怀疑是需要,到时不接供电看看。

intel82576 12v

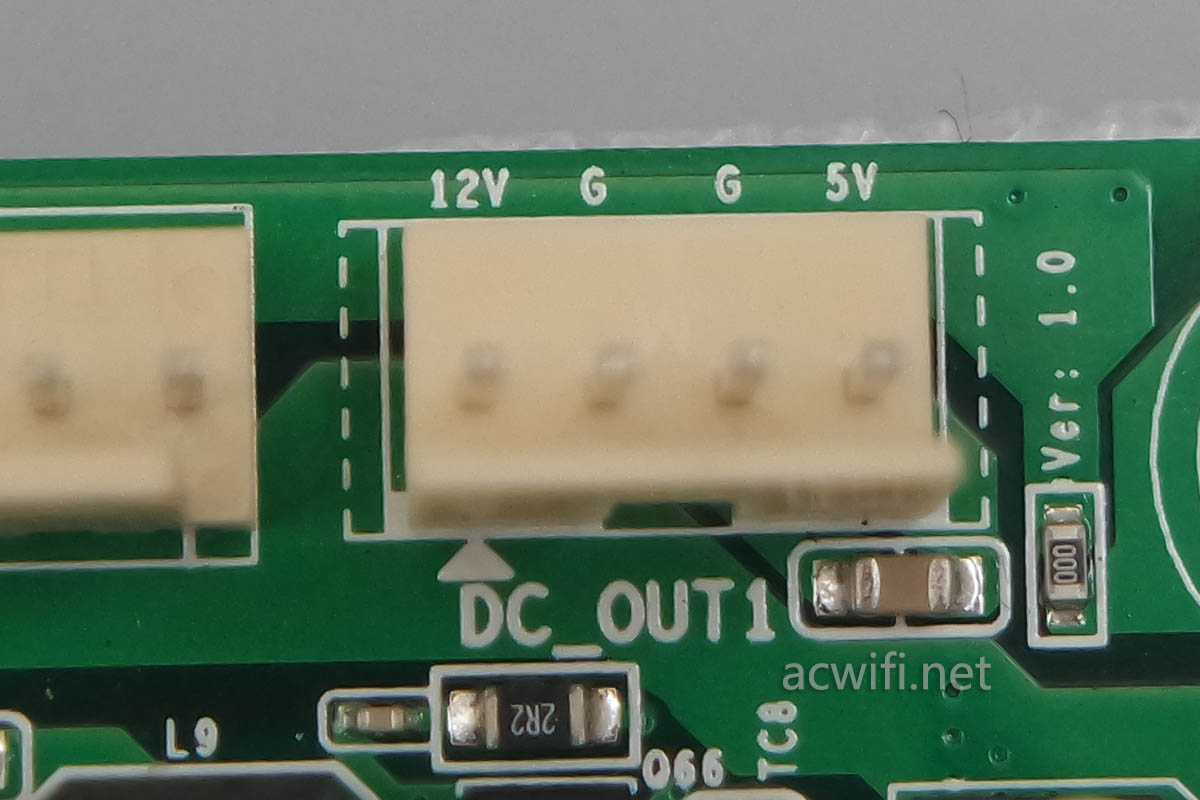

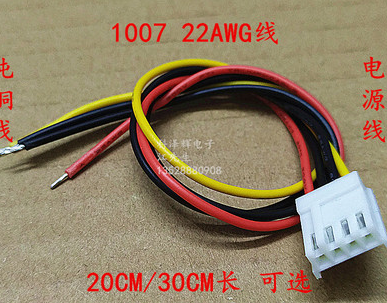

主板上因为是DC直供,没有硬盘电源线,幸好主板上有个dc_out接口,是小4pin。(为了平衡邮费,我买了10根单头的4pin线,2根对接就是母对母)

组装软路由

minipcie to pcie1x 04

想着想着,又买了另一块J1900主板,这个还没收到货。主板不贵,光主板不到110元。ATX供电,有一条pcie1x插槽,这样就可以用延长线直插4口网卡了。

因为pcie1x(PCI Express 版本2.0)的理论吞吐量只有500MB/s,4口千兆上、下行都跑满的话就需要pcie4x才能满足。不过多网口的软路由多数是为了多条宽带叠加,多个网口同时下行是可以满足的(pcie1x)。

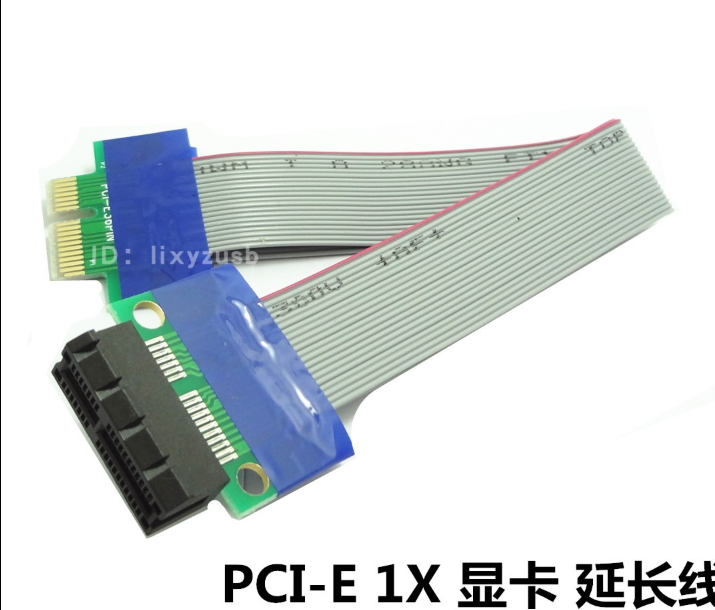

pcie1x延长线是下图这种,但接在pcie4x网卡上,需要对它做点手术,要割开,否则插不进去。(我买3根,以防误伤后不能用)

minipcie to pcie1x 03

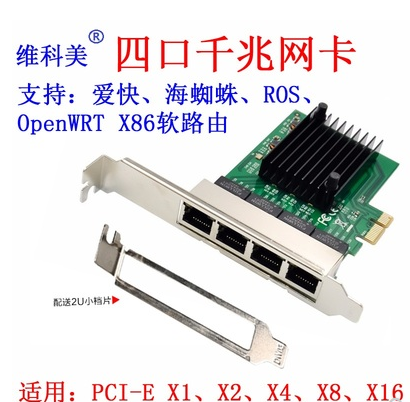

如果网卡是pcie1x就不需要那么麻烦割开,所以我又下单了一张四口千兆网卡RTL8111F芯片,如下图:

minipcie to pcie1x 05

个人认为RTL8111F跟四核的J1900很匹配(支持4个RSS队列,给四核CPU同时处理数据)。到时我测一下intel82576和rtl8111f四口同时工作的总吞吐量和CPU占用率。

不知什么时候会组装完成5口千兆J1900软路由,现在的重心不在于这块了。决定弄这个”合体“,是想看看总成本会是多少,看一下与别人卖的多口软路由价格相差多少,有些5口的就需要700元以上,不过体积肯定比我的小巧。

并不是要求大家弄多网口的,如果只是一条宽带,双网口就足够了,再配个几十块钱的千兆交换机,就很舒服了。

若有任何疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接:路由器交流 » 150元收了张J1900+2G+32G,准备组装5口软路由
