诺顿红茶,不是,杀毒软件的那个诺顿也有出过无线路由器的产品,只在美国地区出售,所说卖得不好,信号也不怎么好,这是传闻。咸鱼上有这货卖,但是一款DEMO产品,展示样机。这路由器真是安全,怎么也激活不了产品,要么提示现在无法激活,要么提示已经绑定了一个帐户,无线默认是关闭的,插电脑能分配IP,但没有网页设置入口。但它的价格很便宜不到200块,但配置却很高,像网件R7800。Norton core 517的外观也很好看,我个人认为呀!

Norton core 517

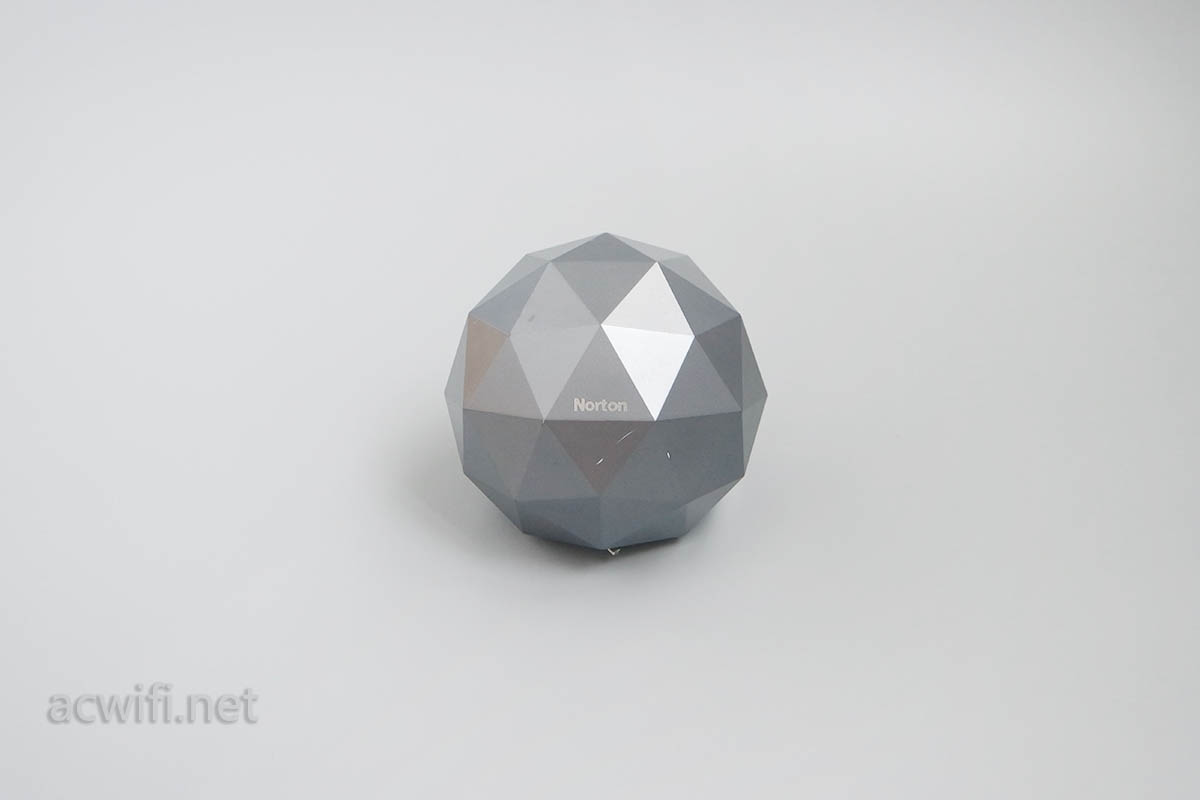

从上图中看出,感觉有点小?其实不小的,这个球呀,你一只手勉强能握得住,如果它的直径增加6.8cm,应该很容易拉出一条弧线大角度切入全中。

看看底部接口位置:

Norton 517拆机

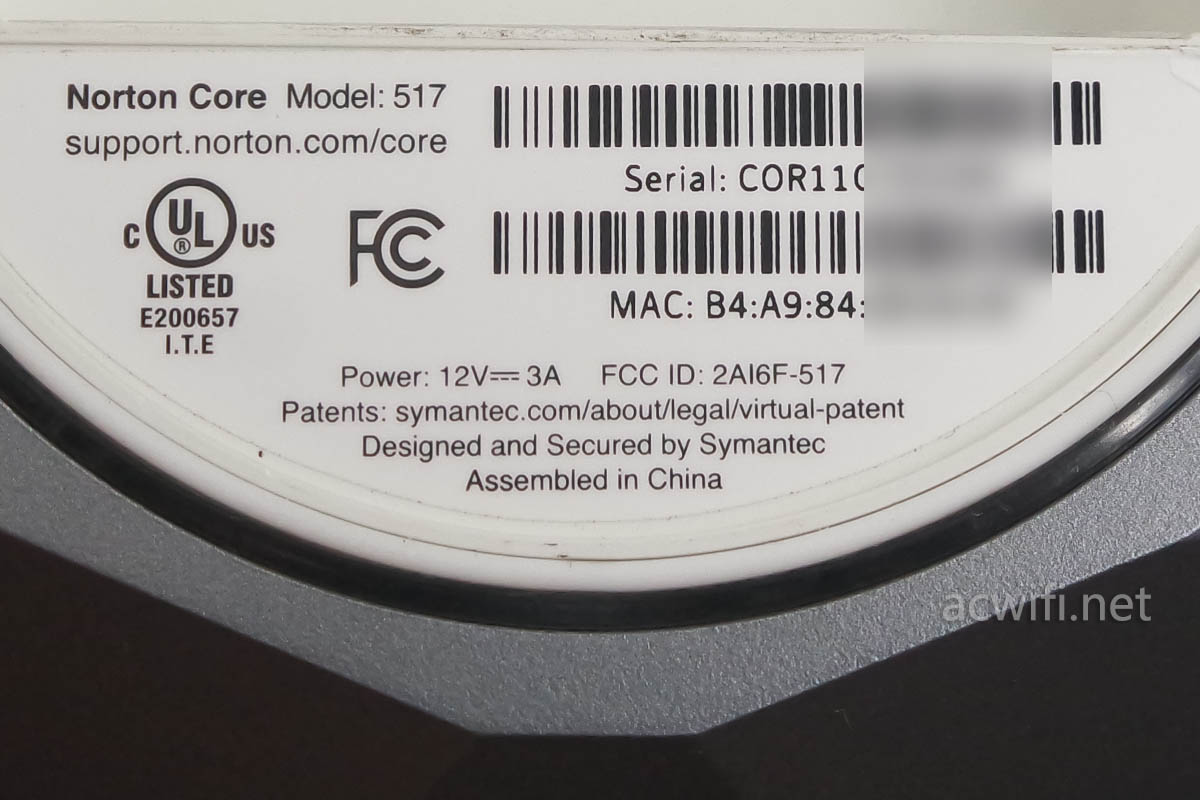

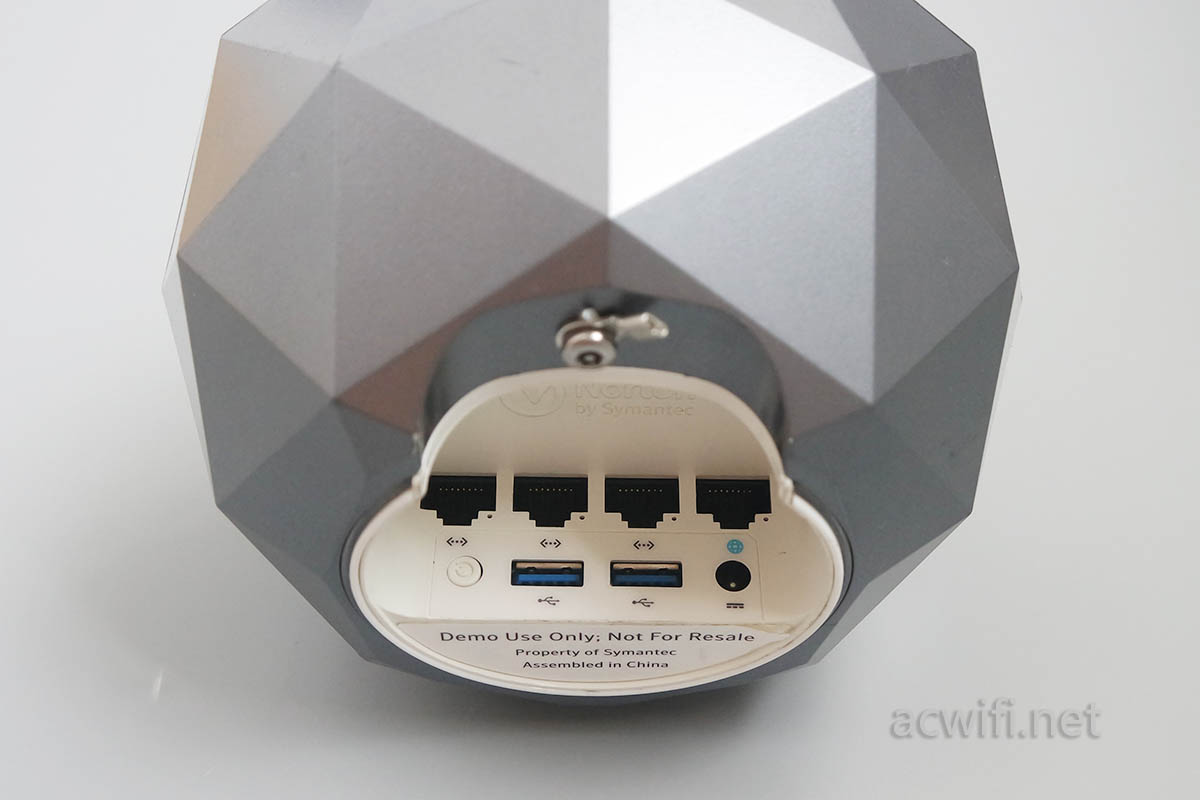

4个全千兆网口,2个USB3.0口, 1个12V DC口,2个USB据说只有共享打印功能呀,安全第一嘛!上方的螺丝是为了接上”防盗链“后拧上去的,不是原厂配置的螺线。下方标签标明了Demo Use Only,Not For Resale。撕开这块”非卖品“标签就显示出条码信息:

诺顿路由器拆机

诺顿这款路由器的型号是:517

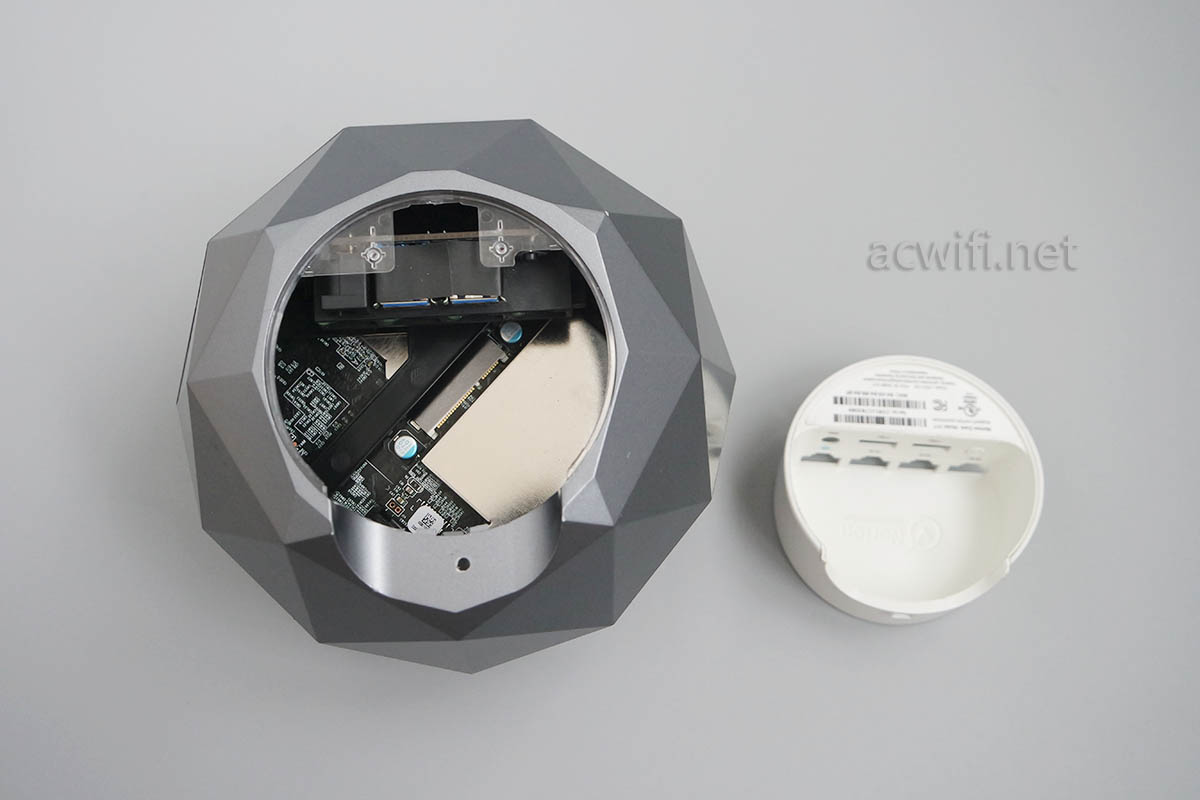

撕开SN标签可见2颗小螺线,取下后,就可以把白色基座取出来了:

norton core 517

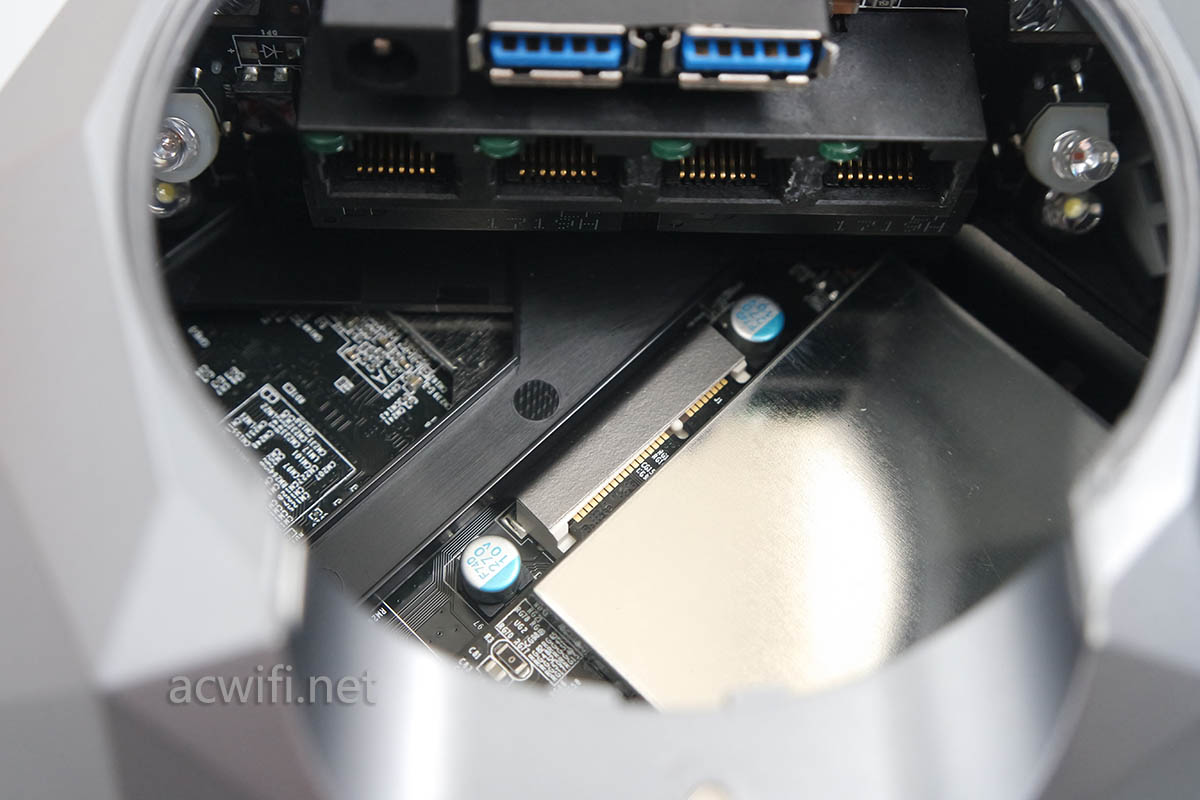

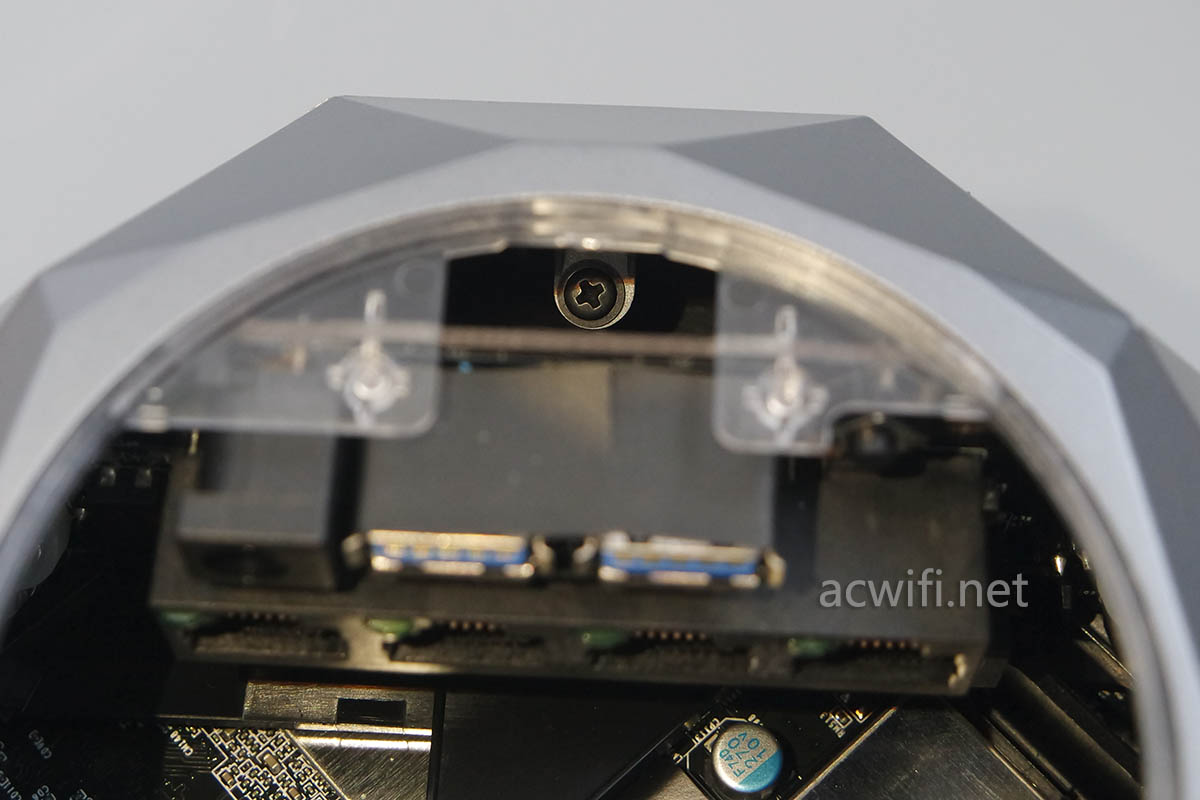

一眼看见PCIE插槽,这一张PICE卡在淘宝没见低于300块的,何况这路由器里面有2张,后面拆开就便清楚是怎么样的。

球体由上下两半拼接而成,要分开两个半球,就要找出不容易看见的螺丝。需要从特定的角度照射点光线进去才会发现这一颗螺丝。

诺顿路由器拆机

取出螺丝后,还需要好大的力气才能分开两个半球,因为卡口非常多,反正用不了,所以我打算放厅里当艺术品一样放着,就不敢用蛮力弄它。

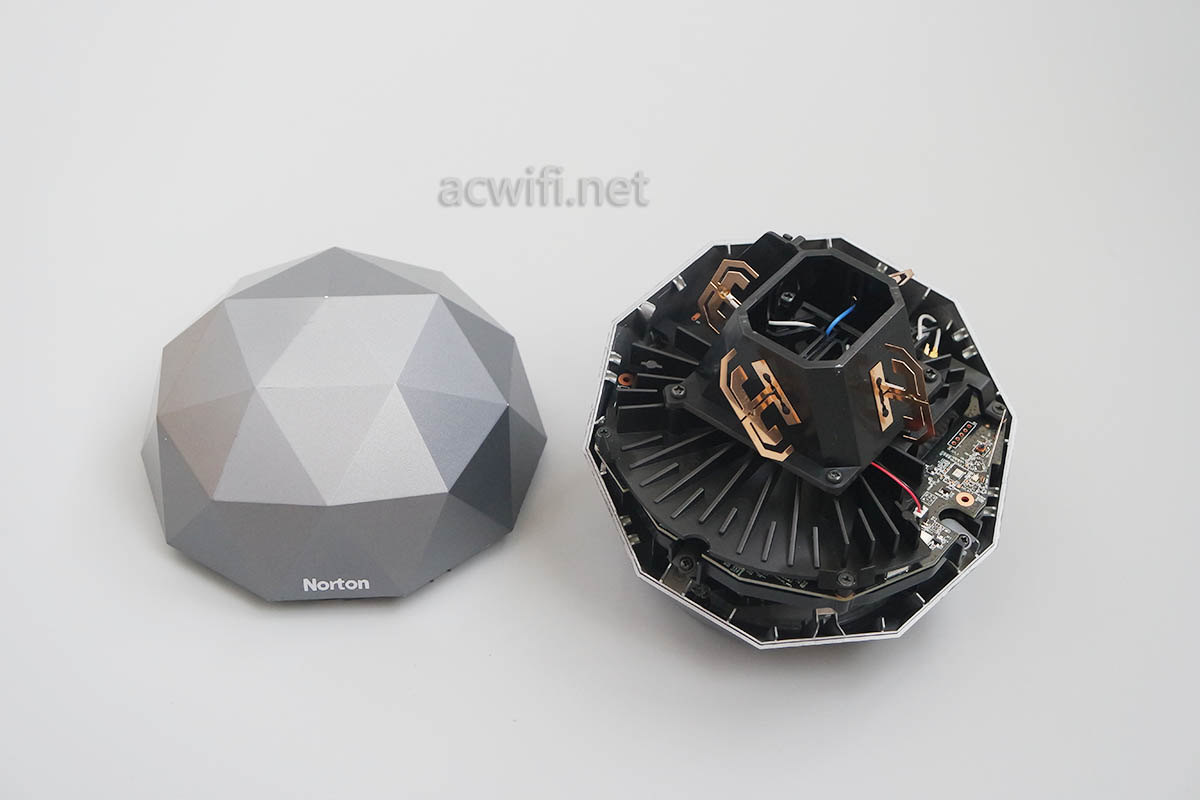

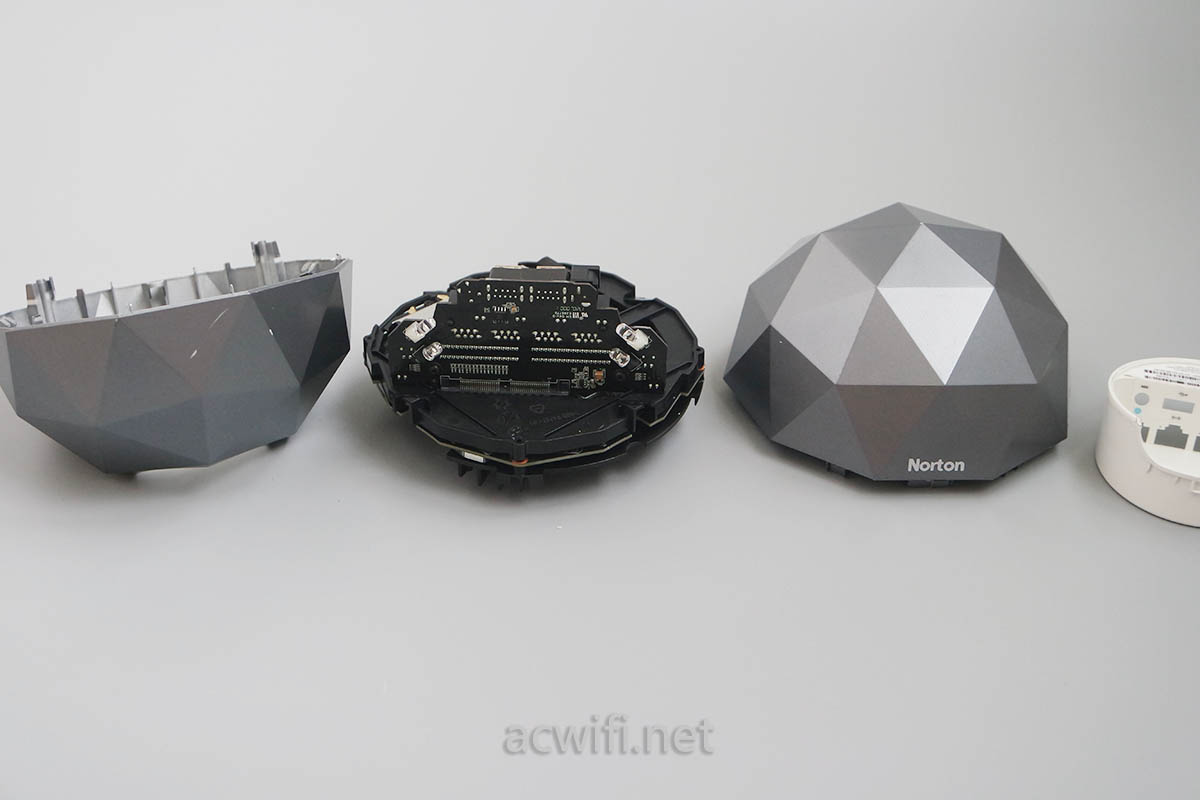

分开了,有点像铁甲战士的头。好有科技感!

诺顿路由器拆机

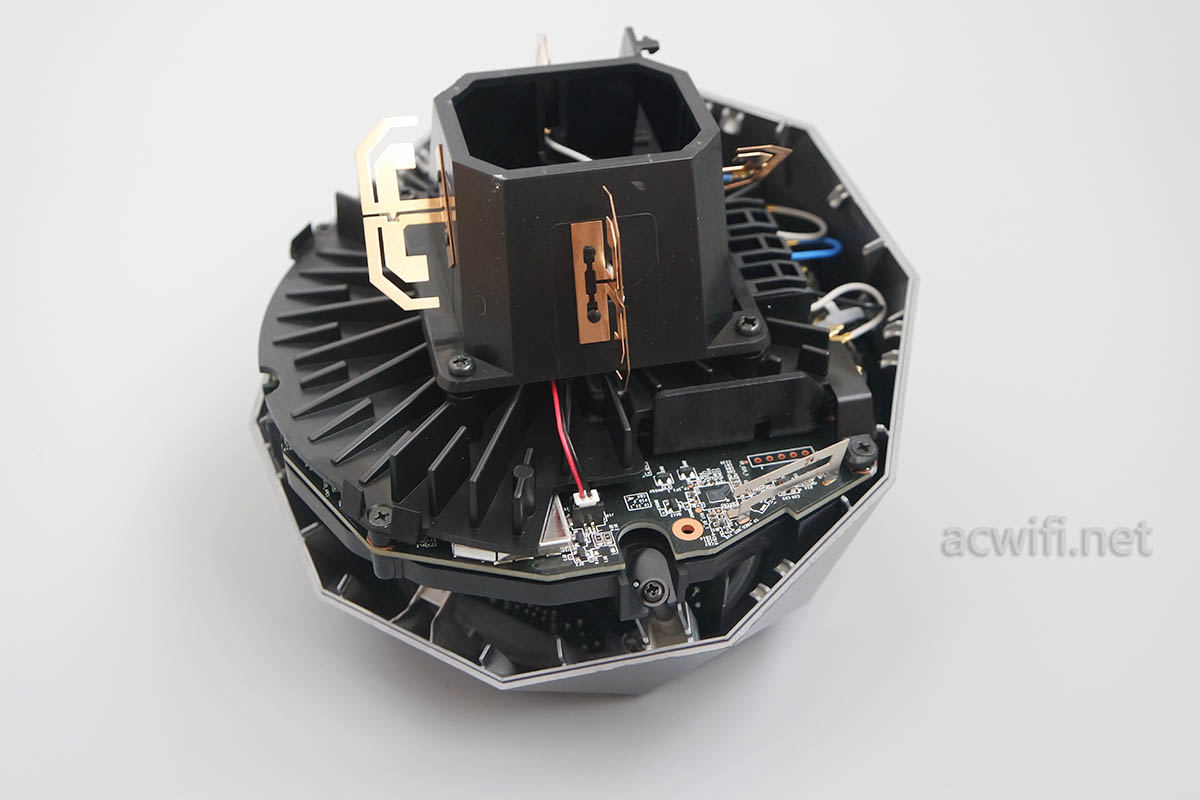

内置的四组铜片天线(我不懂用啥学名来称呼它)

诺顿路由器拆机

看见那一黑一红的电源线没有,就是接风扇的,小小的体积里用上了风扇,但密封的球体里用上风扇散热,会不会很闷热?幸好高通不算热。如果要是博通芯片,会自己焖死自己。

S诺顿路由器拆机

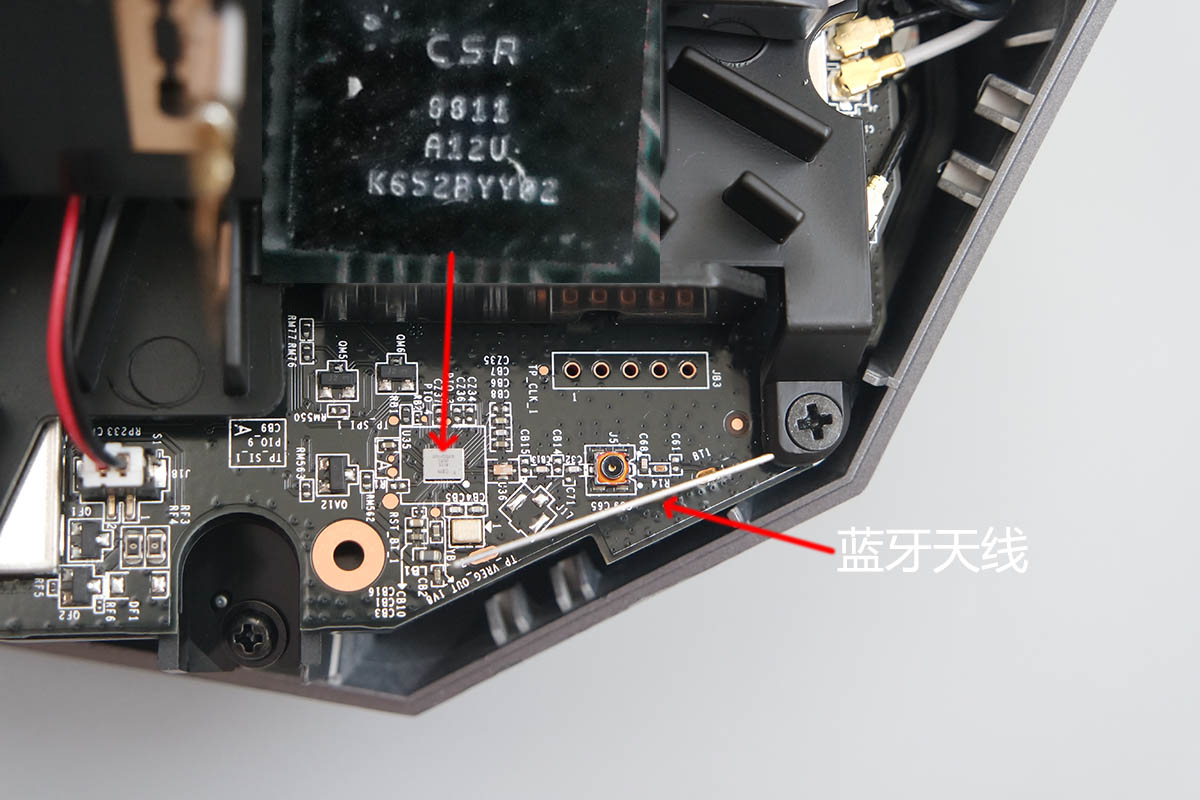

拥有单独天线的电路部分应该蓝牙模块,芯片型号是CSR8811,在Velop三频版中也看见它,

norton core 517

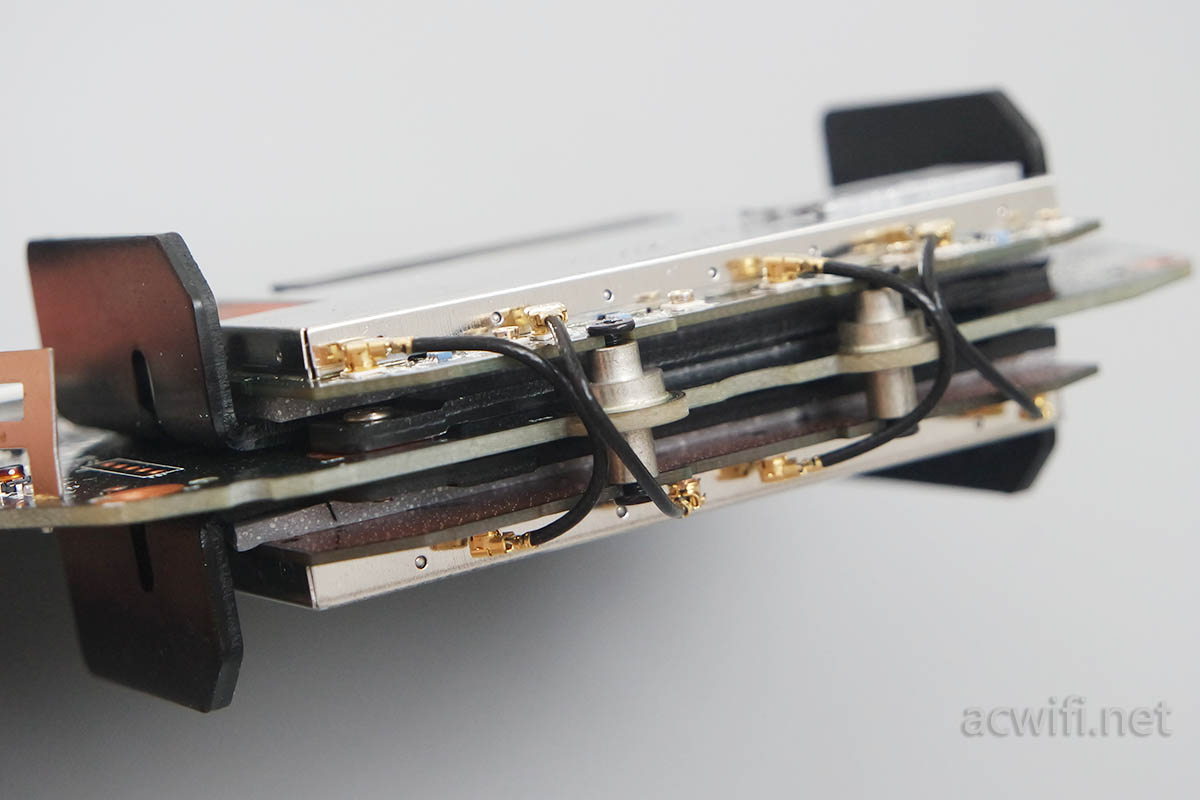

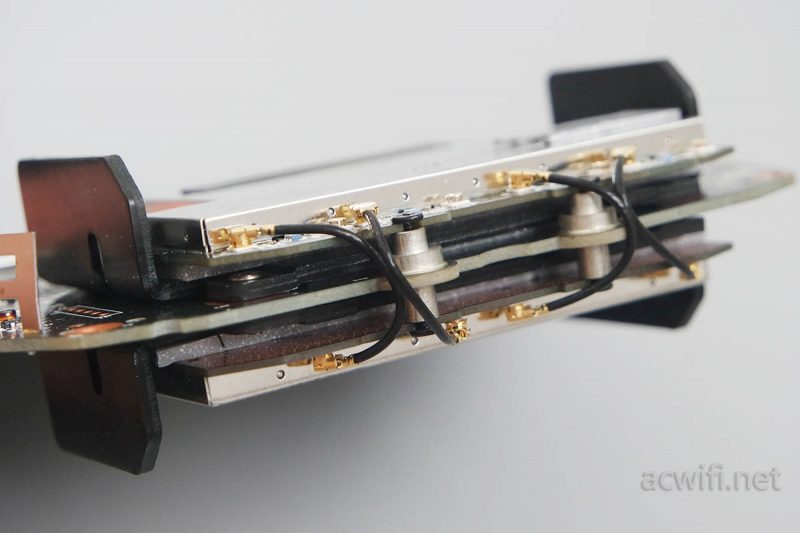

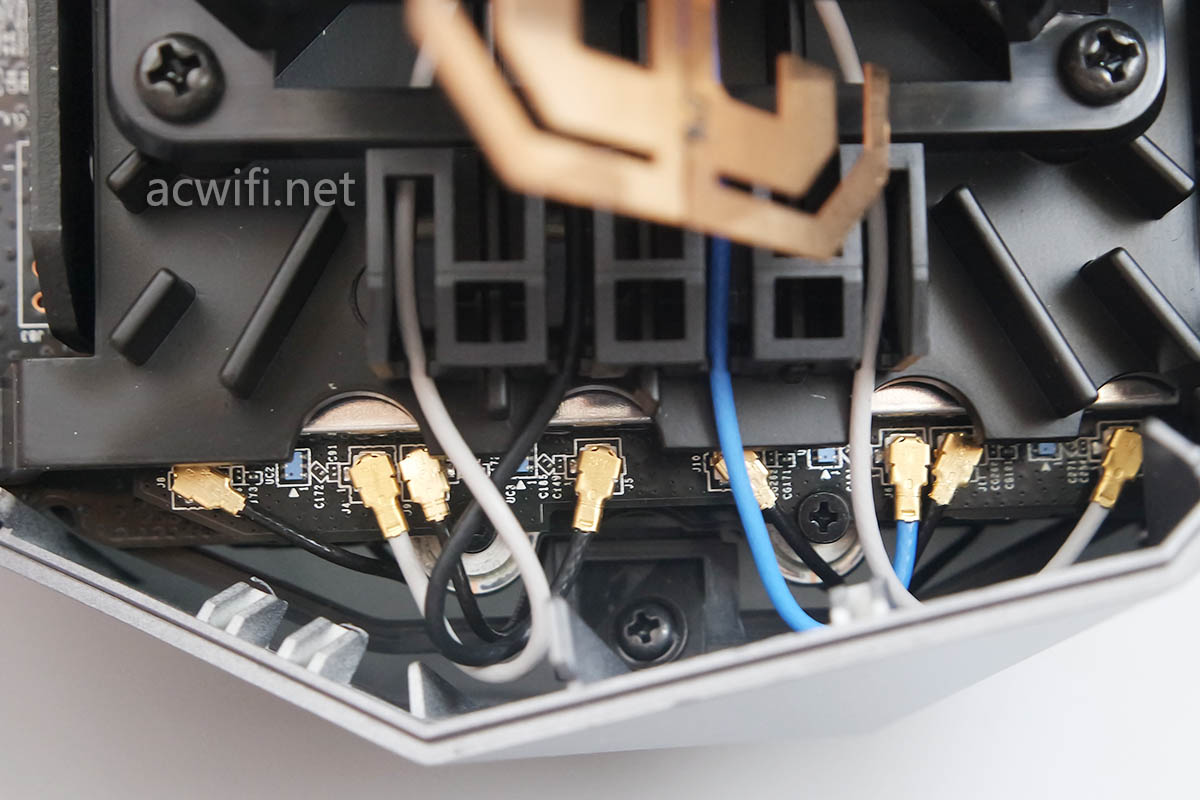

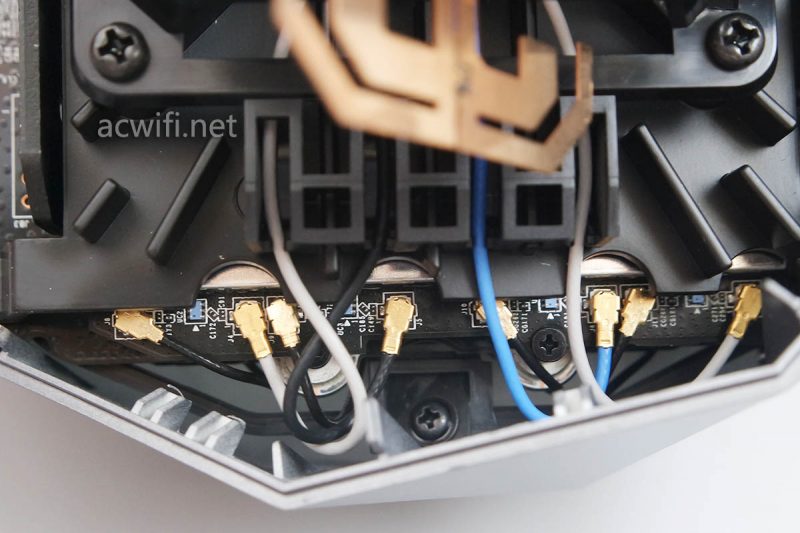

取下天线前,拍个照,记录一下接线顺序,便于组装。看着很多个接头,其实就4根接天线,另4根接另一块pcie的4根天线,起到连接的作用,而天线是双频共用。

诺顿路由器拆机

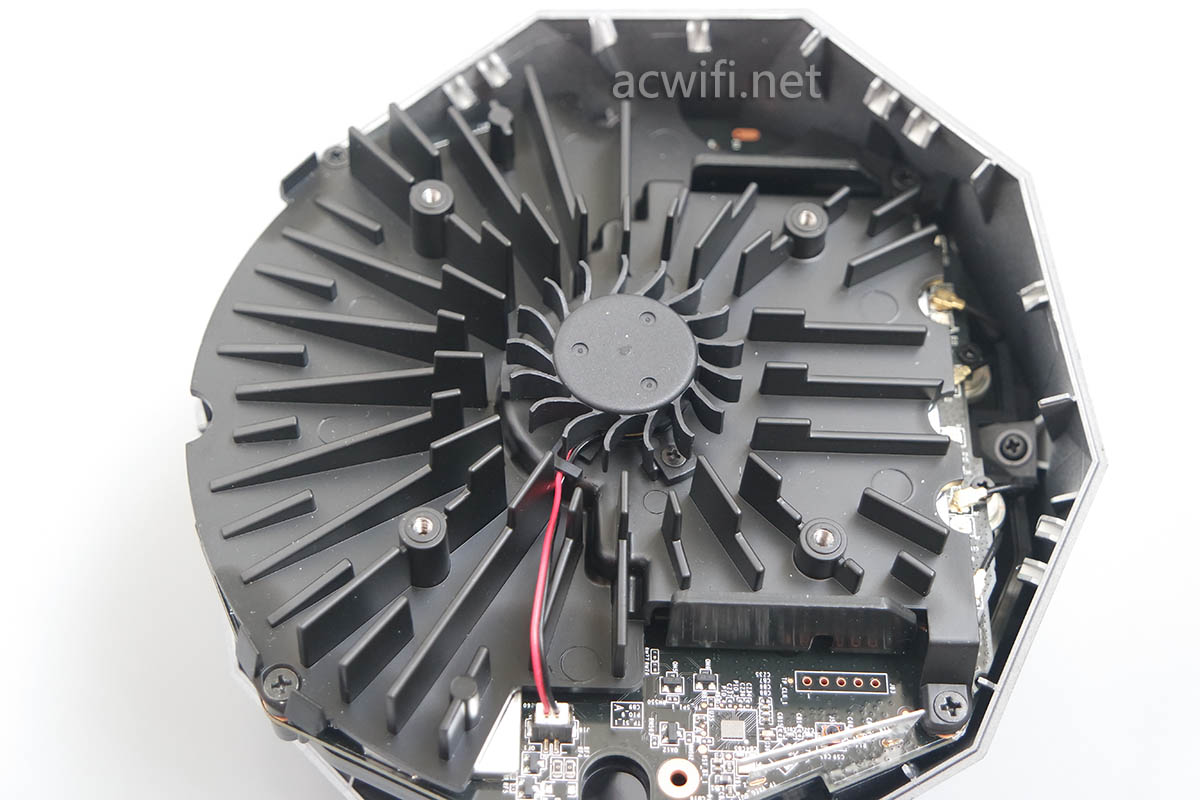

分开就可以看见散热风扇:

诺顿路由器拆机

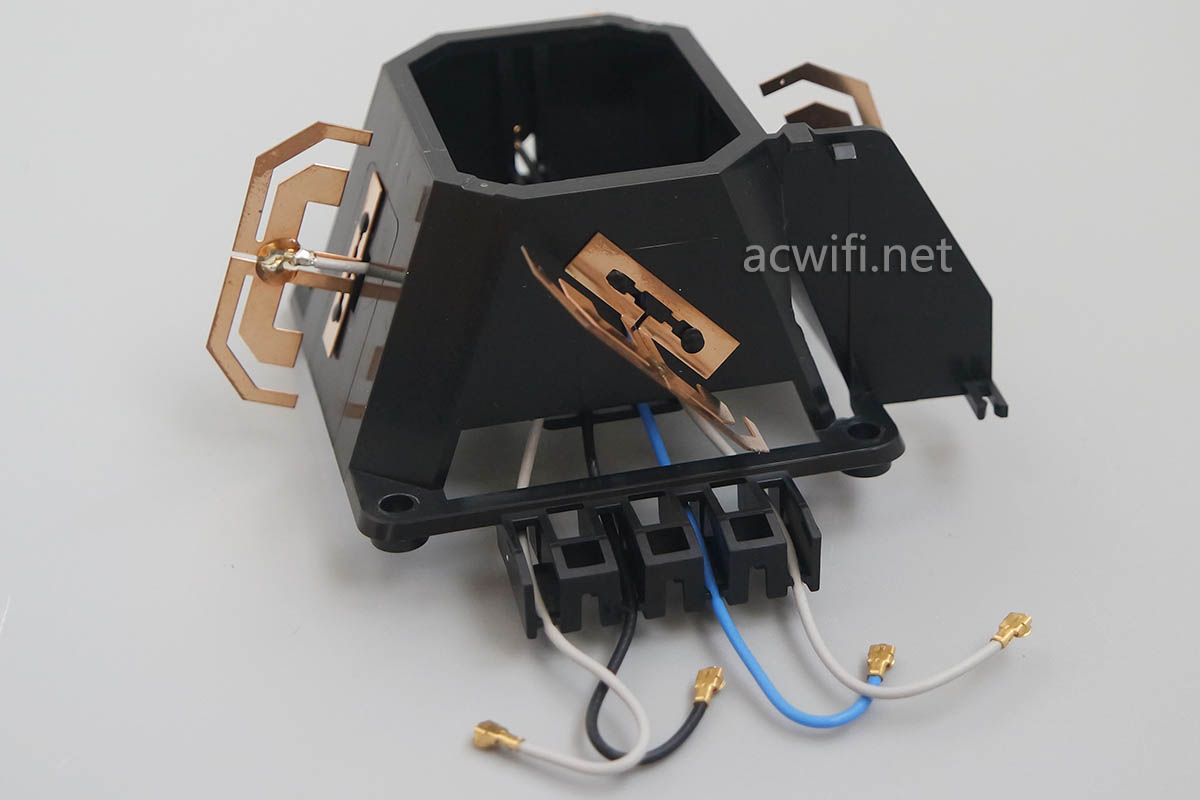

小风扇挺干净的,在我组装外壳前通电试了一下,没有发现它有转动的动作,估计是带了温控。天线结构件如下:

诺顿路由器拆机

继续分开,把主体从另一半球中取出来:

诺顿路由器拆机

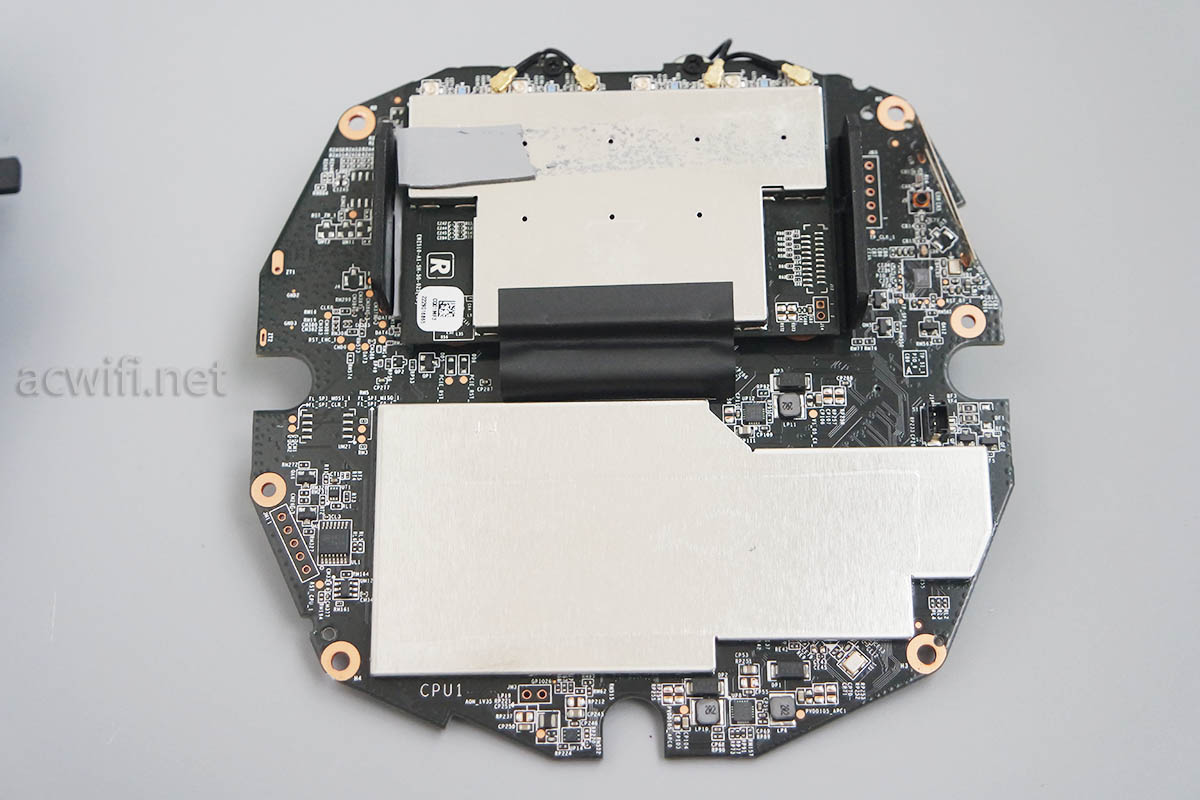

主电路板如下:

诺顿路由器拆机

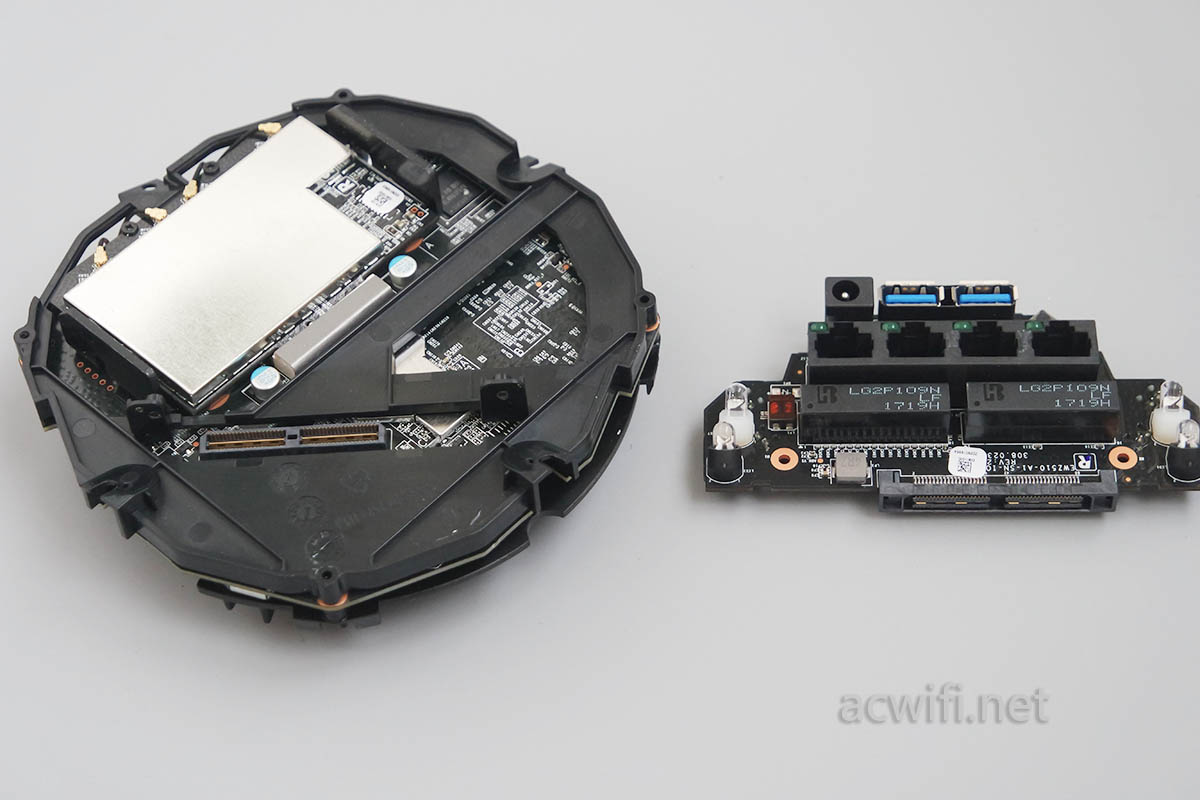

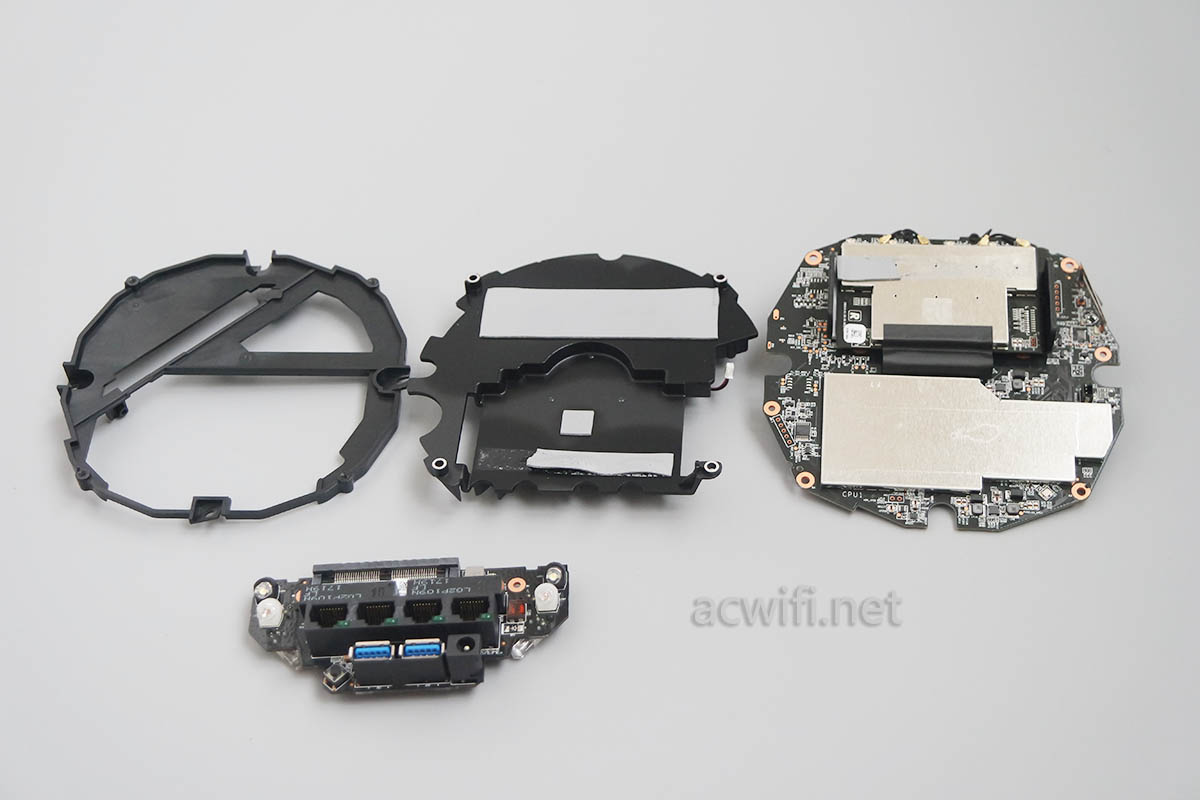

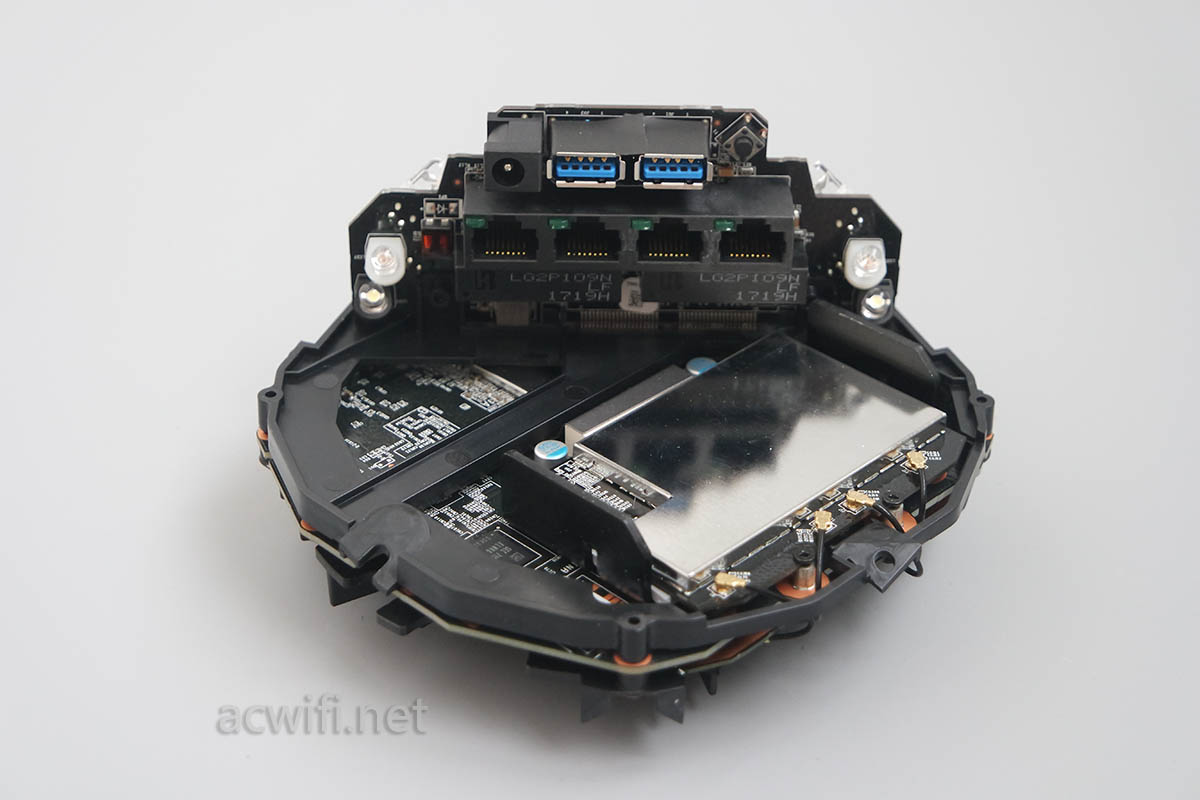

上半部包含了网口和USB接口,也是卡插的方式连接。分开:

点击领取淘宝双12红包,每天可领三次,最高1212元

noter core 517

再分开:

这块就是主板了:

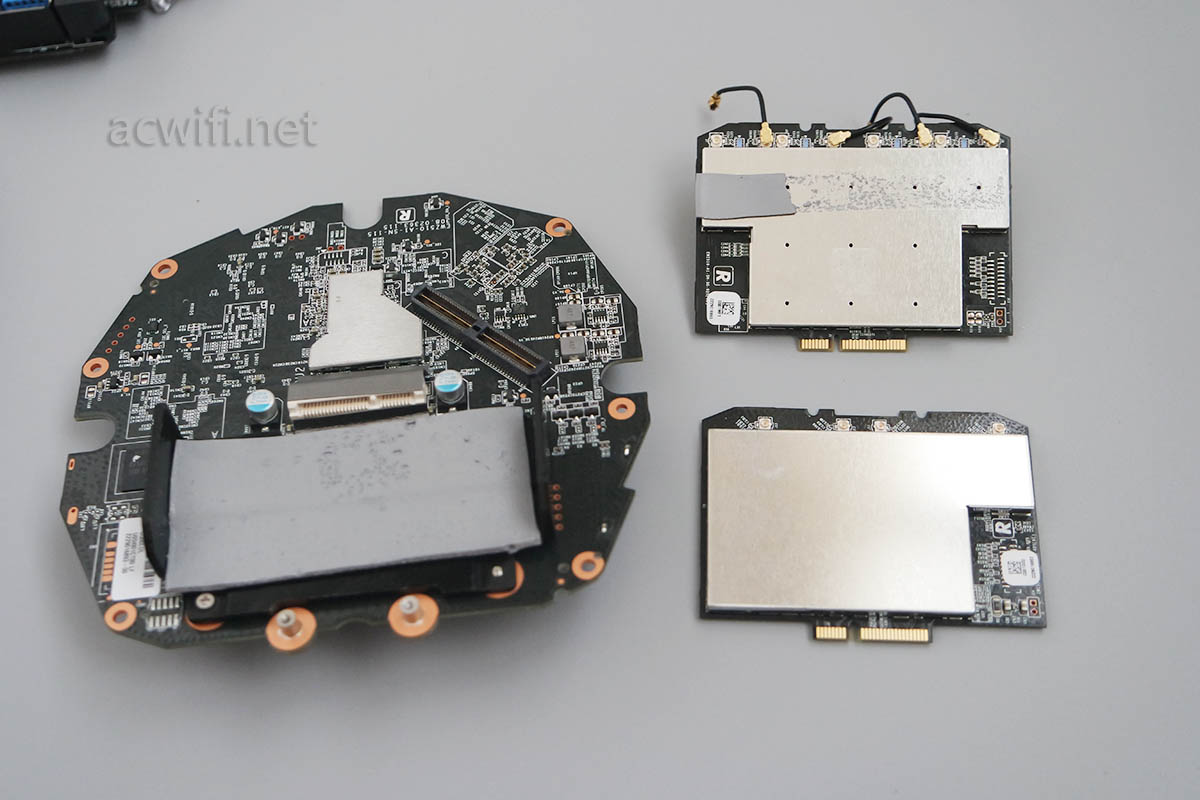

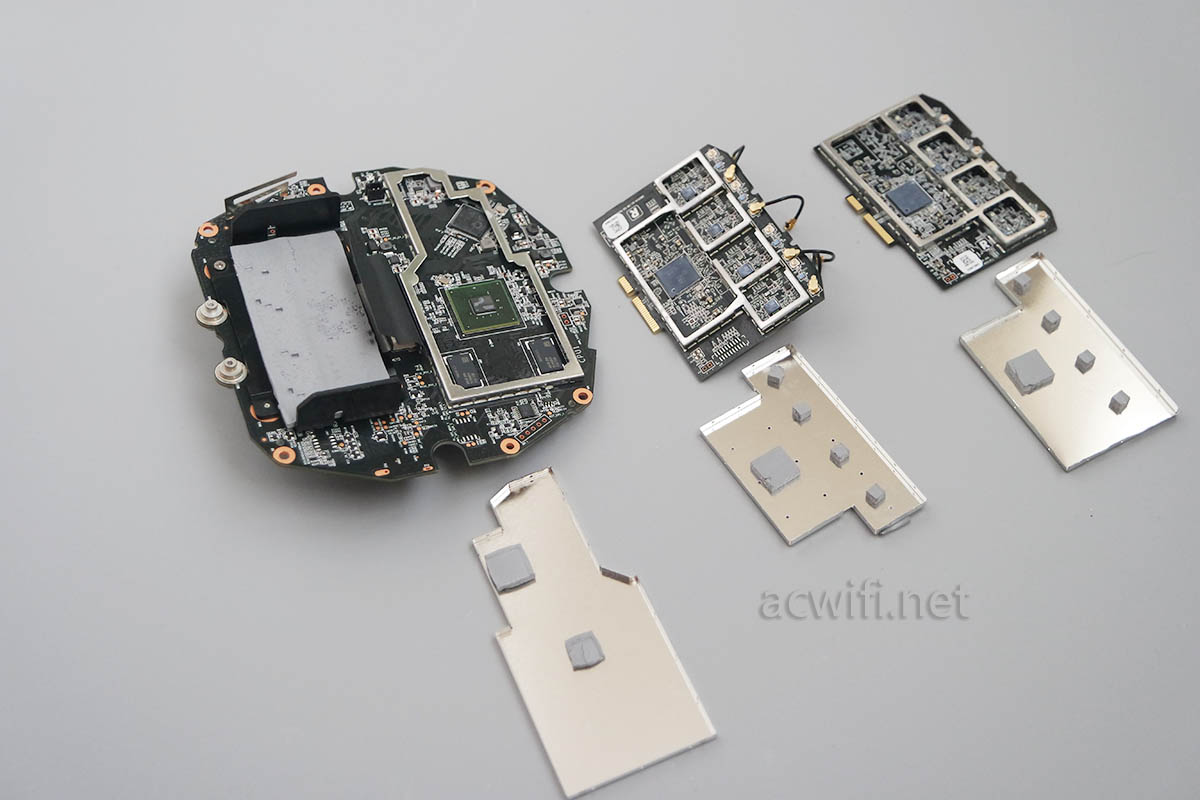

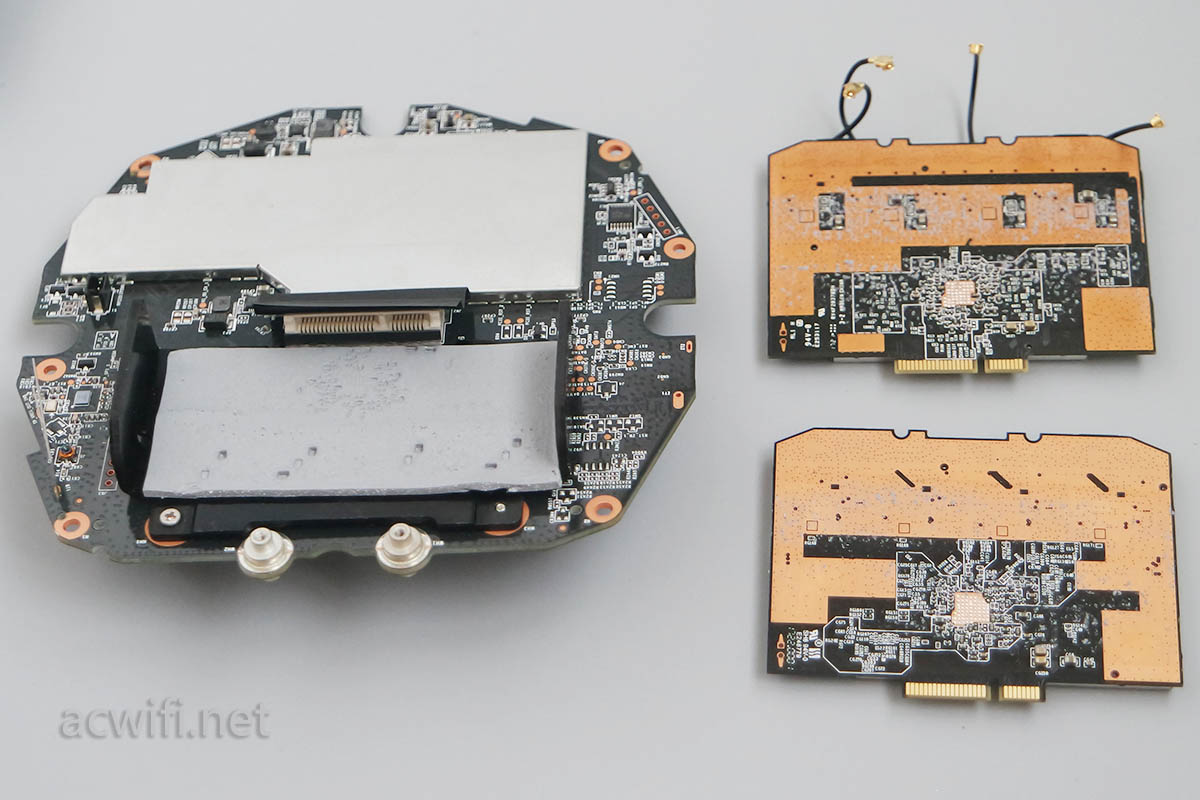

下方的屏蔽罩应该是CPU,上方是无线芯片电路。以PCIE卡的方式连接。有两片:

拧下螺丝就能把这两片无线”PCIE网卡“取下来:

PCIE卡的背面:

norton core 517拆机

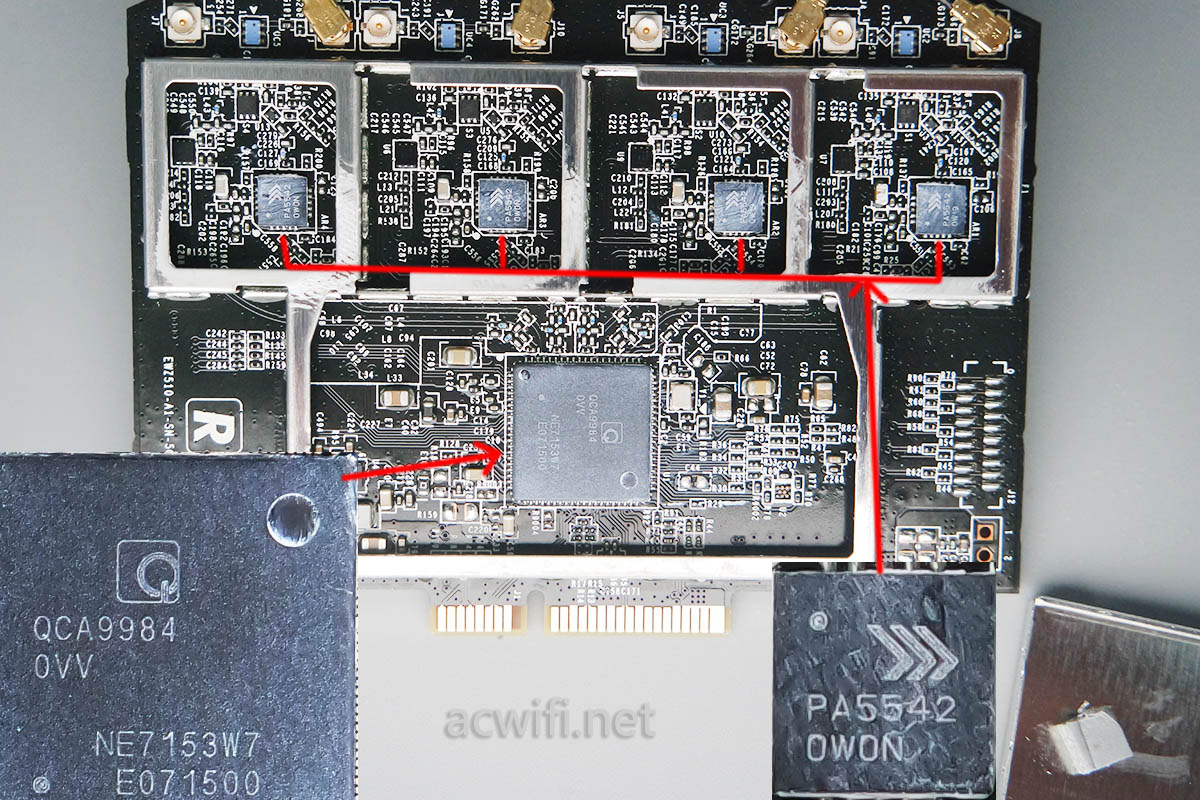

拆开其中一片的屏蔽罩,看里面的芯片:norton 517

无线芯片是高通的QCA9984,4x4mimo,可以是2.4G也可以是5G。wdr8500、ACRH17都用它做5G芯片,小米HD和网件R7800用了两颗QCA9984,还有H3C的X3。本人也希望有一款QCA9984的无线网卡,可惜市场上没有这类产品,不知能否改装一下可实现愿望?

不废话,继续看功放芯片,型号是PA5542,Qorvo公司出产,这颗芯片只是5G PA,不包含LNA。LNA芯片应该是旁边的细小的东西,我没办法弄清楚上面的字体就不清楚LNA芯片型号了。PA5542的参数:

The RFPA5542 is a three-stage power amplifier (PA) designed for 802.11a/n/ac applications。WiFi Integrated PA Module 4.9GHz to 5.925GHz

Features
POUT = 23dBm, 5V, 11ac, 80MHz
MCS9 at 1.8% EVM
POUT = 25dBm, 5V, 11n, 20/40MHz
MCS7 at 3% EVM
Typical Gain = 33dB
High PAE
Required external components
minimized
Integrated Regulator
Input and Output Matched to 50Ω
Integrated Power Detector



在80MHz频宽和256-QAM时,输出功率23dBm(200mW)如果在160MHz和256-QAM下,就22dbm(160mW)。能不能支持160MHz频宽,还要看驱动是否支持。从数值来看,它的5G信号强度估计跟WDR8500一样。

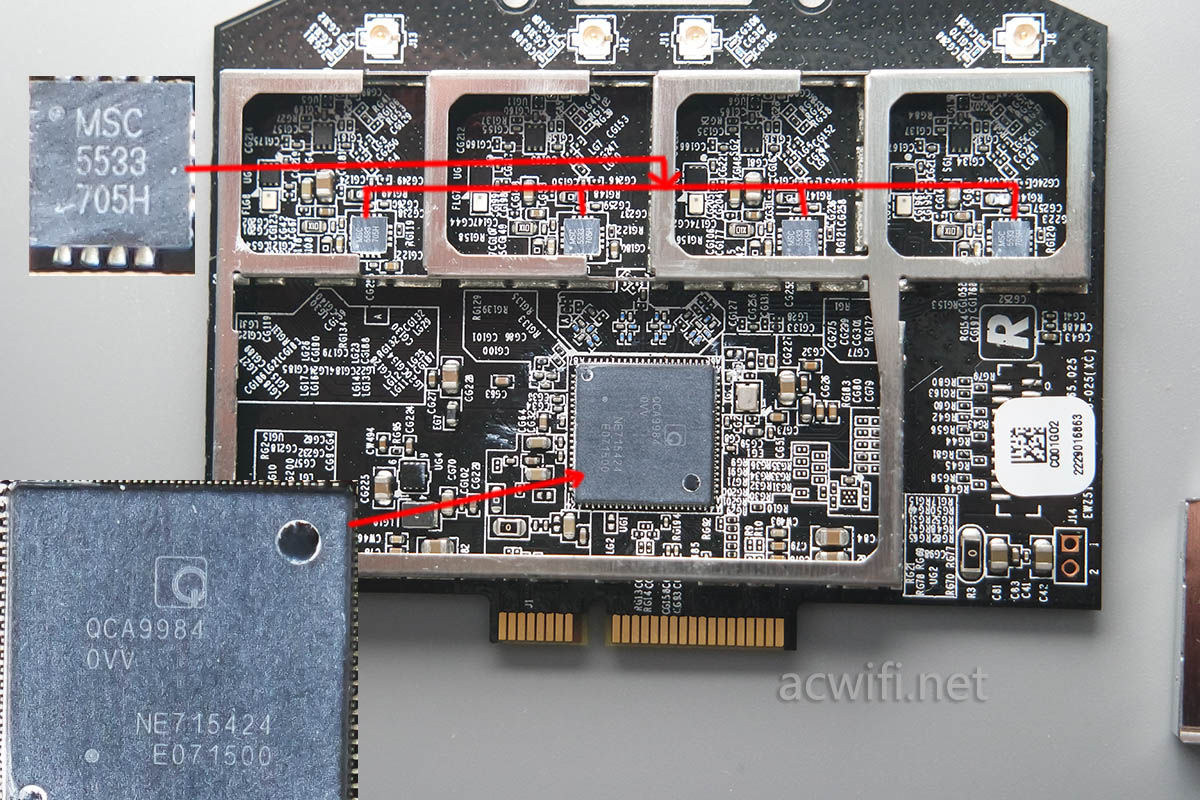

另一片就肯定是2.4G无线了,无线芯片也是QCA9984,4x4mimo,2.4G最高速率800Mbps。功放芯片上丝印着”MSC 5533 705H“,型号是LX5533,Microsemi生产。2.4G的PA芯片,不包含LNA,它旁边的细小的芯片也应该是LNA芯片,型号不详,太小看不清。

nore core 517

它的资料:

The LX5533 is a WiFi power amplifier optimized for IEEE 802.11b/g/n/ac applications in the 2.4 GHz to 2.5 GHz frequency range. The LX5533 includes a three-stage PA, active bias, and input/output matching.
The power amplifier operates with a single positive voltage supply of 5V. It provides power gain of 30 dB and output powers of 24 dBm for IEEE 802.11ac, VHT40, MCS9 at −35 dB DEVM and 24 dBm for IEEE 802.11n, HT20, MCS0 across the frequency band

从资料中可以看出在40MHz频宽和256-QAM下,功率24dBm(250mW)。属于较强的功放芯片,不过停产了。

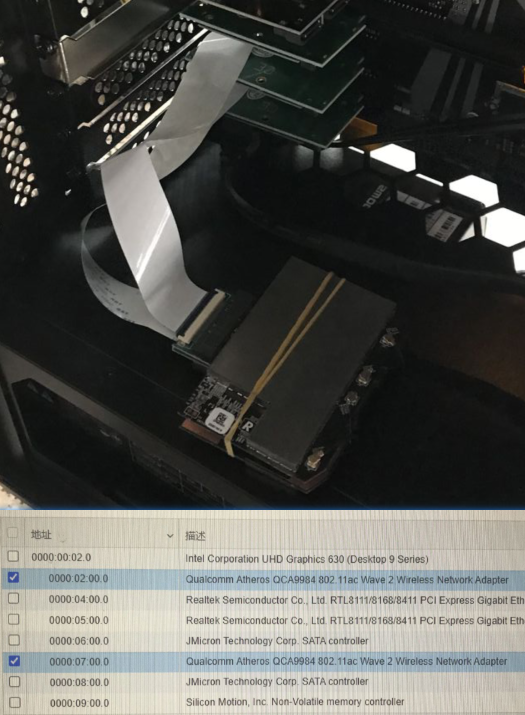

如果把它插进软路由的minipcie插槽,那么软路由就带有牛B的无线了??大胆的你可以一试。我试?我怕电压不符会烧毁,还等着看有没有高手破解激活它。

继续拆,把CPU上方的屏蔽罩取下来:

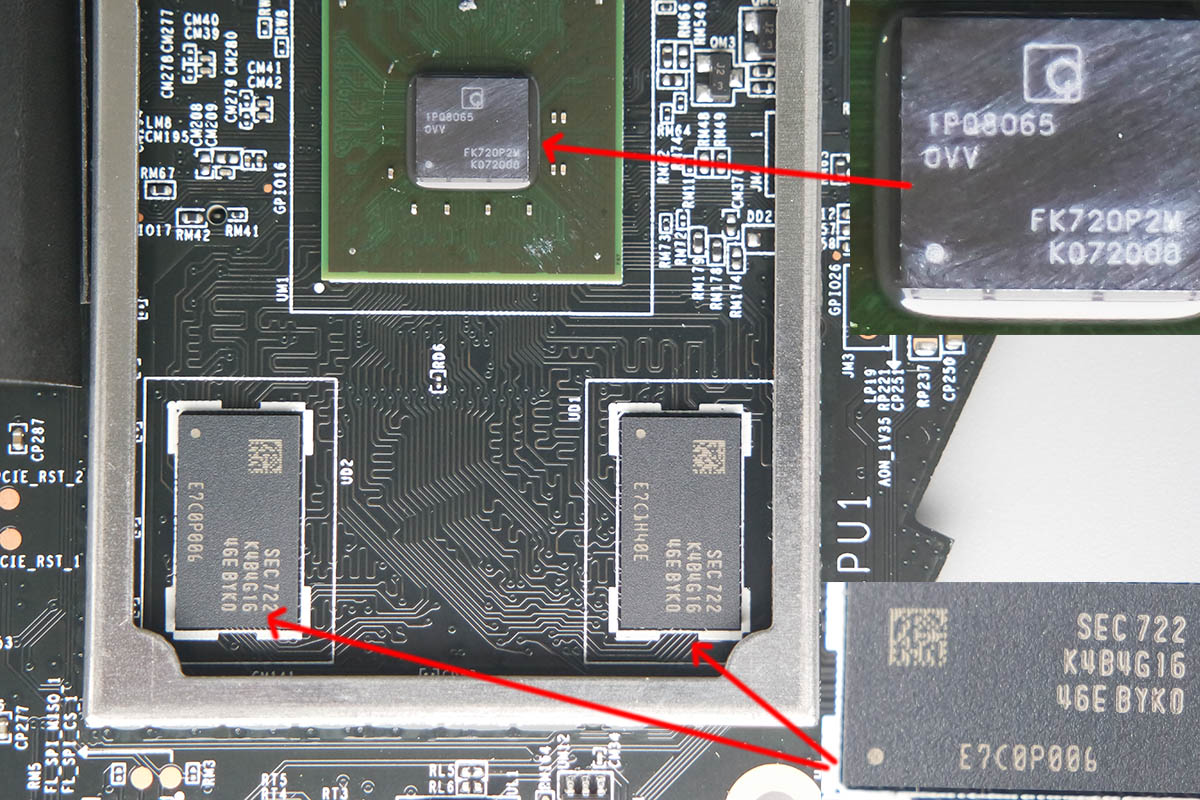

CPU是高通的IPQ8065,比较高端的处理器,双核1.7GHz,网件R7800也用它,小米HD也只是用了IPQ8064(双核1.4GHz)。下方是两颗三星内存K4B4G1646E-BYK0,组成了1GB RAM。

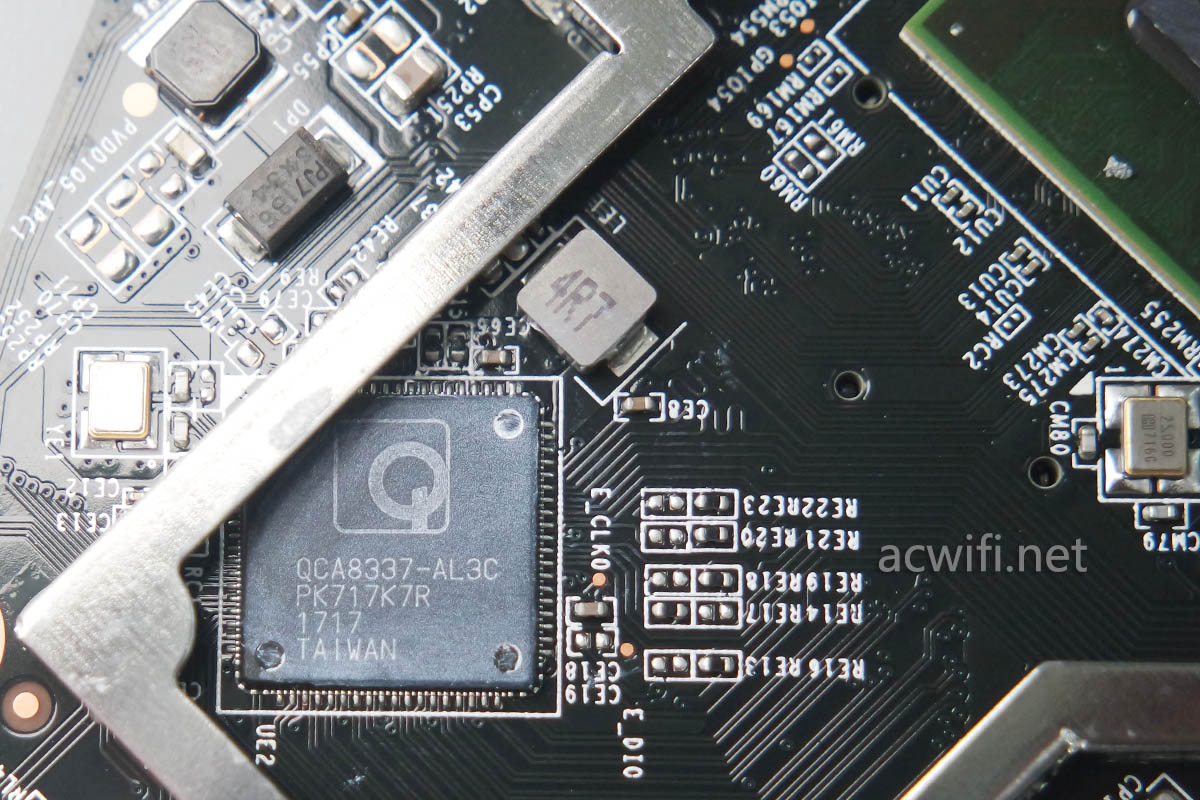

CPU另一侧是千兆交换芯片QCA8337。

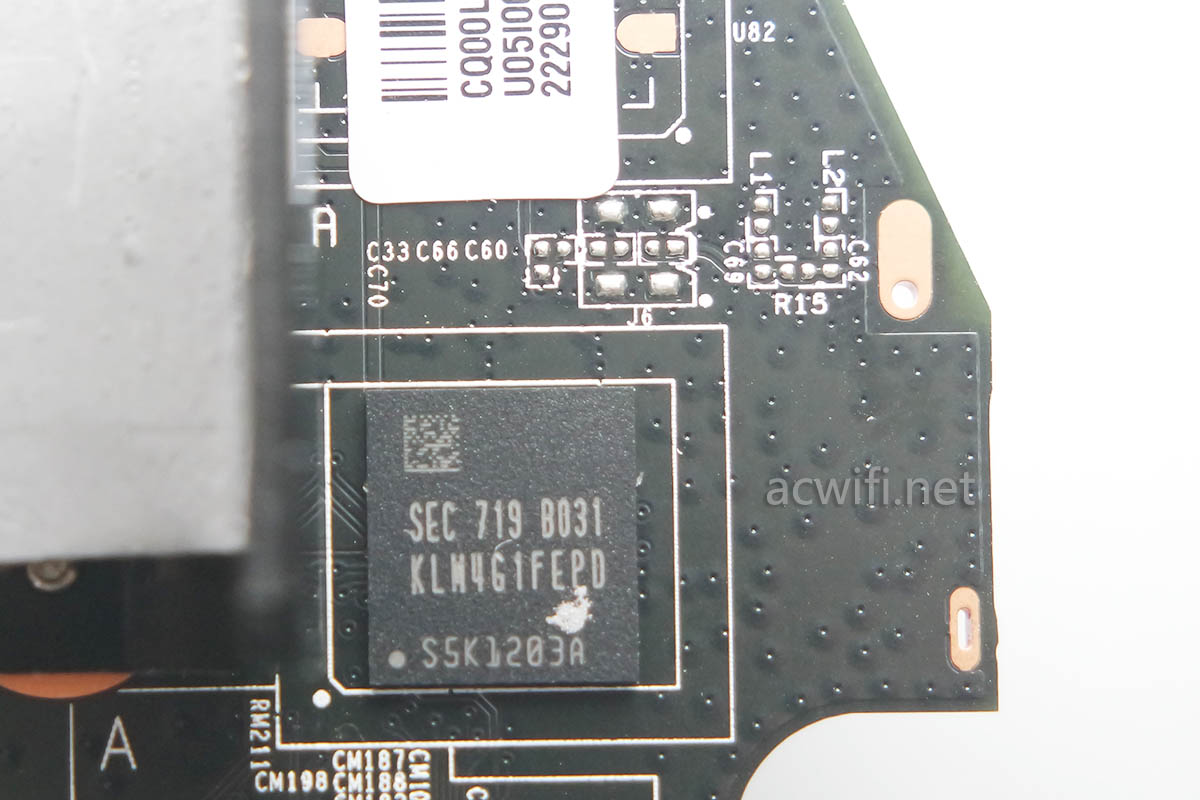

主板另一面,有一颗闪存芯片,型号是KLM4G1FEPD,容量是4GB。

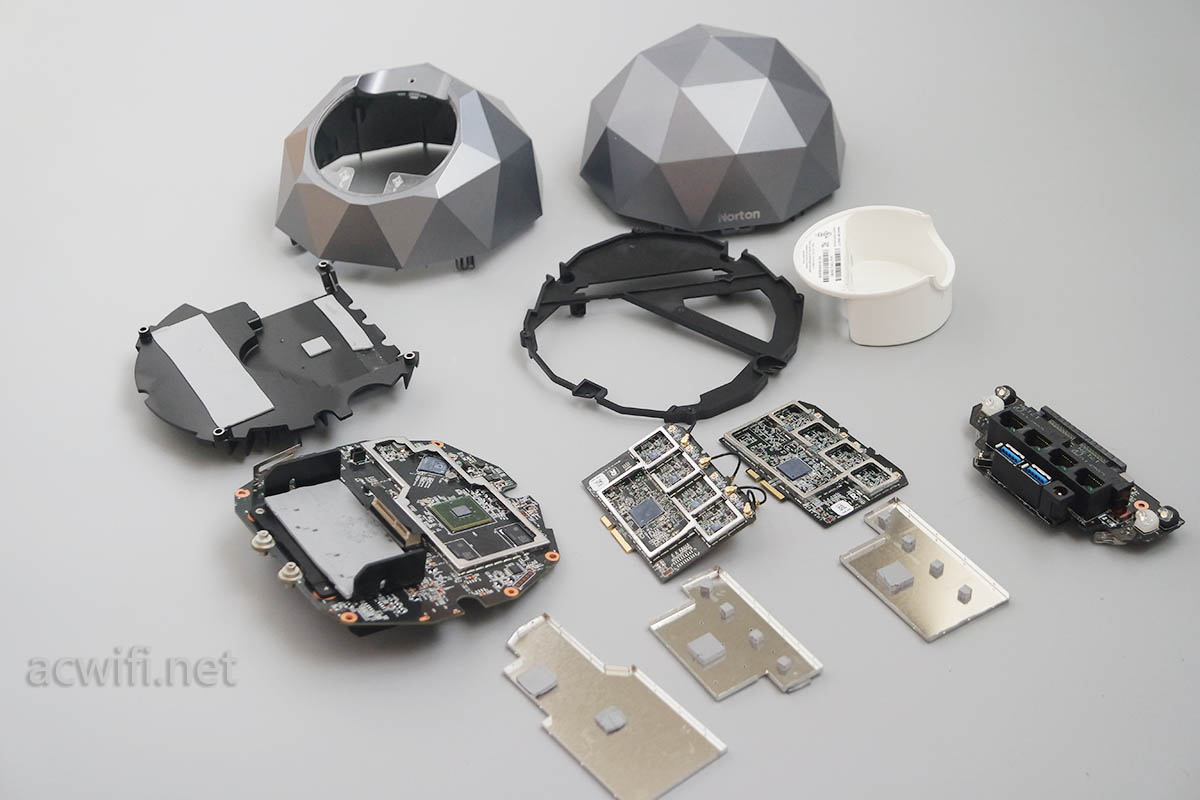

所有散件如下,不过最后发现没有把天线放进去拍照。

诺顿路由器拆机

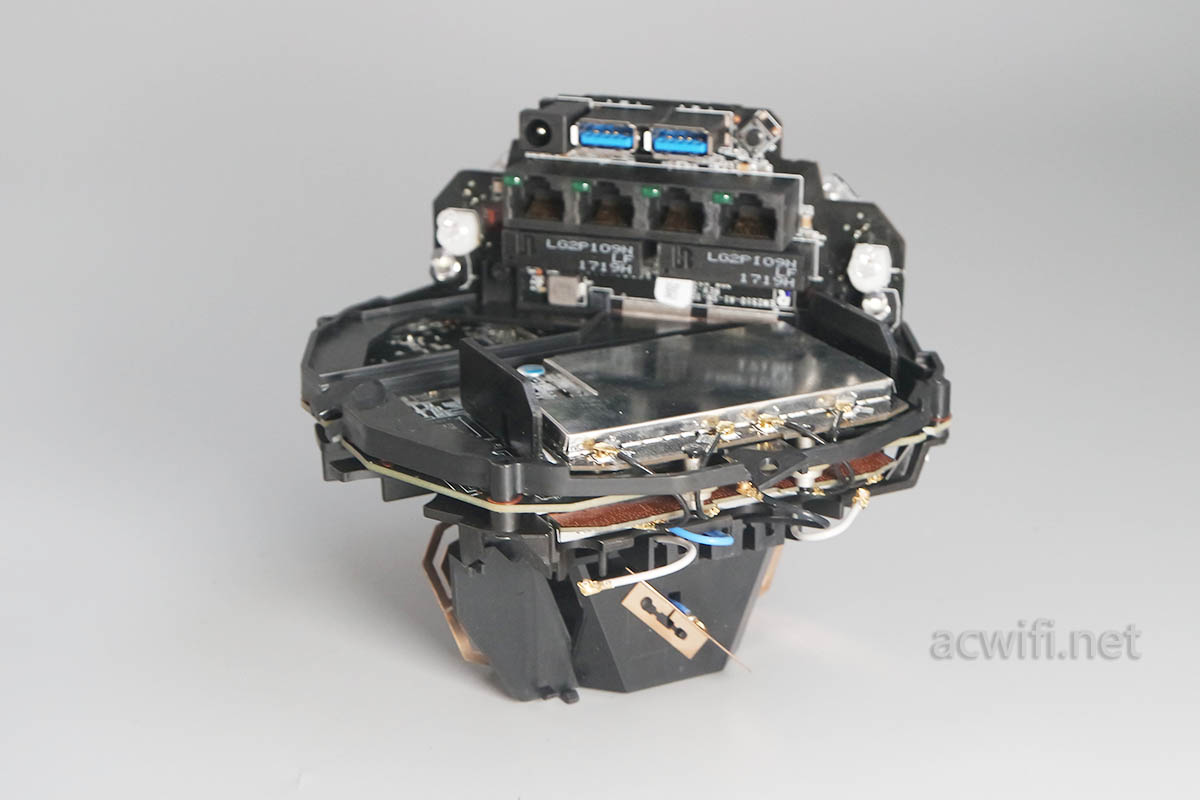

最后慢慢装上:

norton core拆机

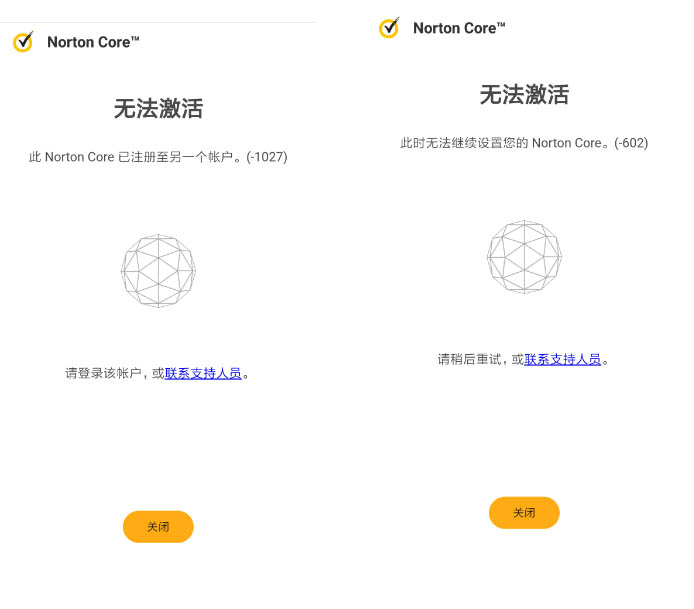

如果不插网线,到最后是说已经绑定了帐号,如果接wan口来设置,就说暂时无法继续设置你的Norton Core,无论如何就是无法激活。

setup1

所以呢暂时不建议入手呀。大胆的可以入!

在此希望我们国内的一些厂商,在外观的设计上花点心思,别老是用天线数量来取悦人。

拆机是可以治愈头痛的。
