一款比较好看的全铝小机箱,方便安装多款软路由主板

点击领取淘宝双12红包,每天可领三次,最高1212元

最近看我文章的朋友都知道买了不少主板,什么J1800、J1900、N3150、NAS神板,还有双网口的H61主板,这板没漏过脸,一会给你们看看。出院后在咸鱼上又看见一块130元的N3700主板包含2G内存,又忍不住了,不过到手才发现没有合适的电源(DC口规格不是5525),也没有minipcie口(只带一个m2口)。在购入软路由主板的同时也购入了几款小机箱。

软路由

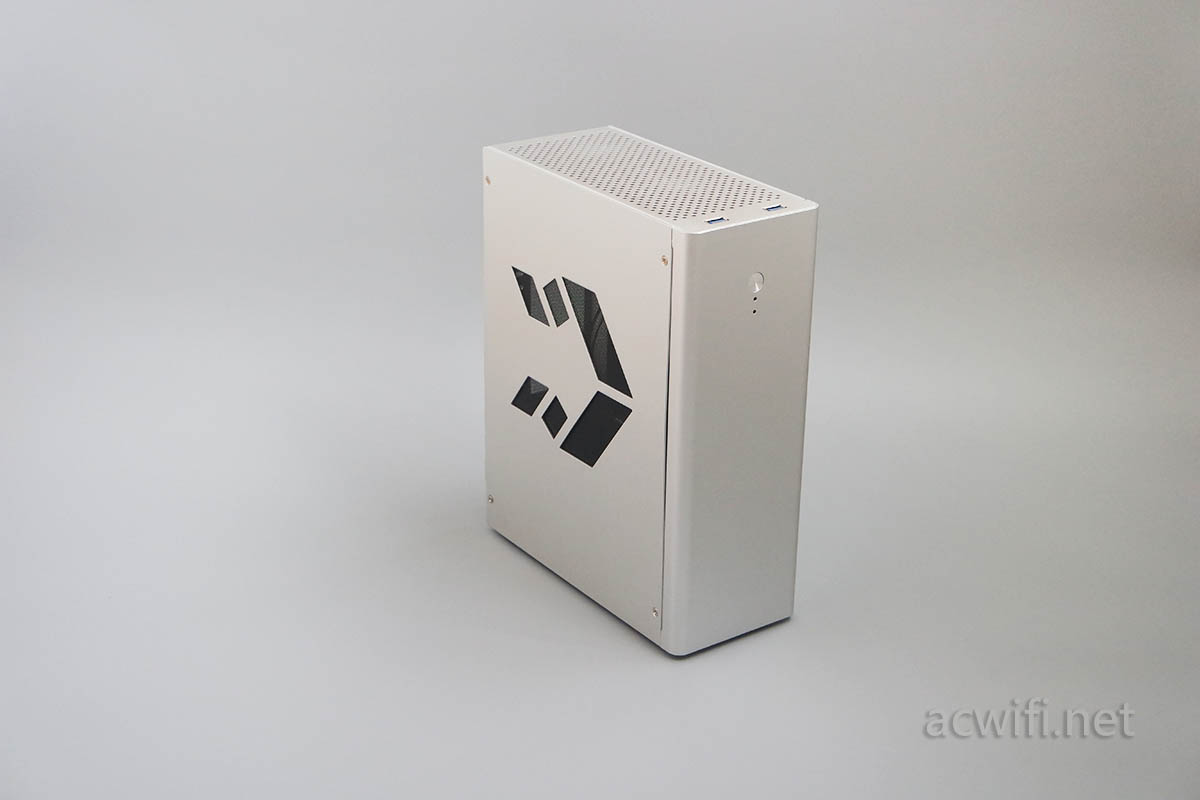

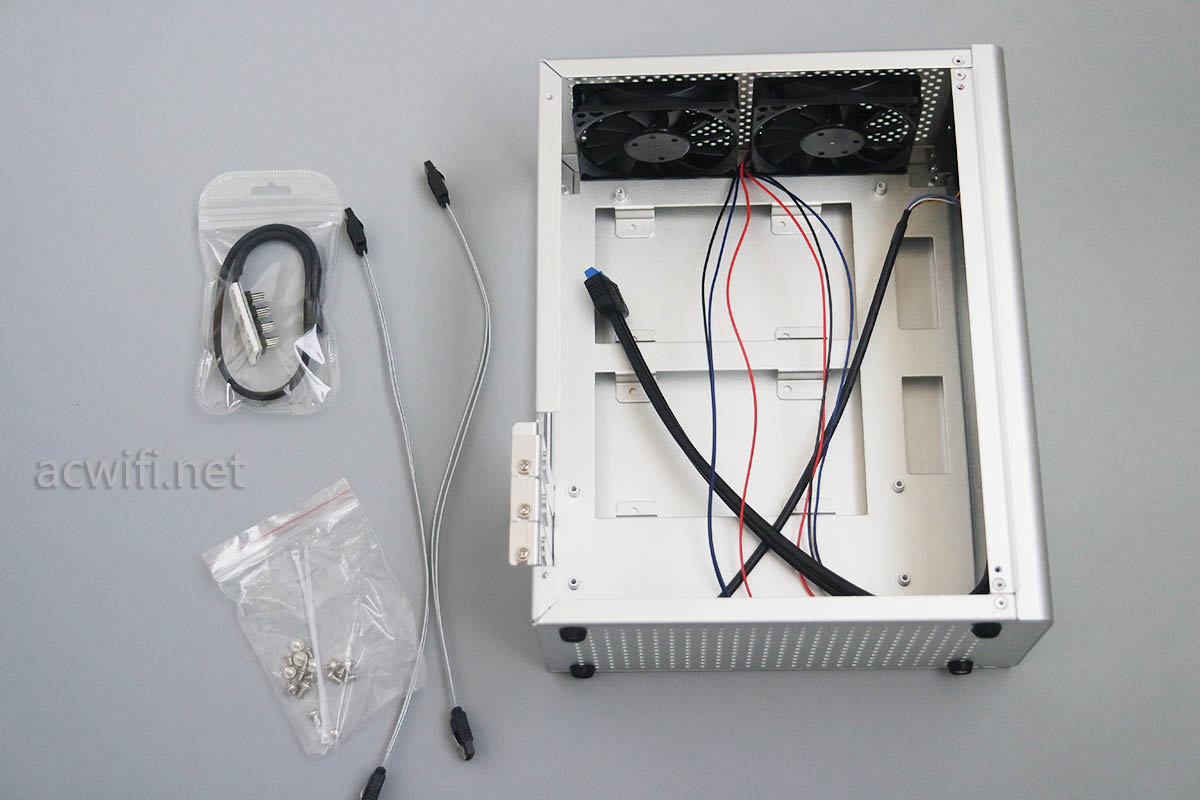

这是一款MATX全铝机箱,个人比较喜欢铝的质感。附件里包含了2个8CM散热风扇(已经安装好),2条SATA线,一根一分四的散热风扇电源线。

软路由机箱

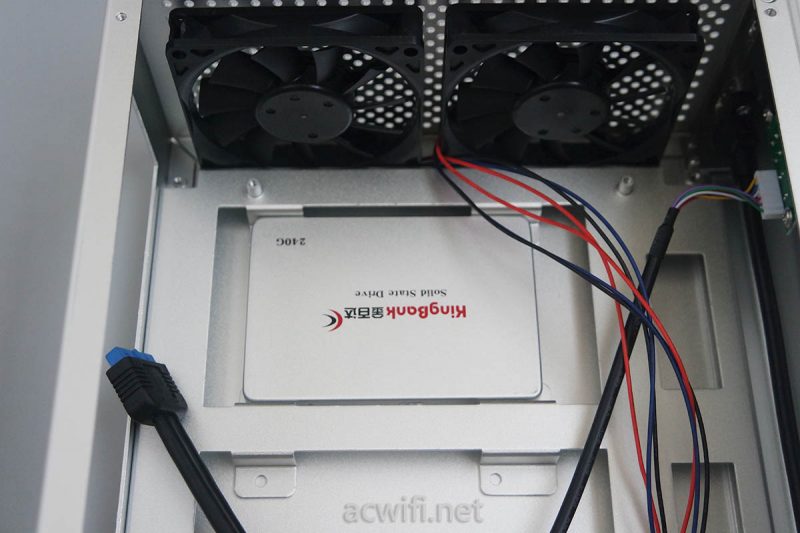

2个凹槽刚好可以安装2个固态硬盘,现在固态涨价了,真后悔618没买多几块固态。只买了一块240G的金百达,连续写入20G的大文件,速度在380MB左右。

里面没有多余的空间来放ATX电源,如果主板不是DC电源输入,而是ATX有2个方案,一是用直插式的DC转ATX,如下图:

软路由主板机箱

但要考虑是20针还是24针,我买的这个是24针,但H61主板是20针,主板接口周围有电容,插不进去。这东西50元左右,上图中的主板是翔升N3150主板,150元包邮。因为只有一个网口,所以我找来块闲置的intel82576双口网卡,它支持8个RSS队列(例如网卡把8条任务分给CPU的八个核来处理,提高效率,减少CPU占用,但跟线程数量无关)。N3150是四核,应该也发挥得不错。总比那些集成的INTEL I211、219要强吧,这些RSS队列只有2。

而不被大家看好的螃蟹兄,例如RTL8111E/F也能支持4条RSS队列。说到不这里,我想起3个月之前测试的万兆网卡(INTEL X520-T2),它原来可以有16条RSS队列,怪不得CPU占用奇高,原来我缺的是十六核的处理器。

另一种就是像这种不是直插的DC转ATX电源板:

但它实际有点占地方且不好看,乱成一团,还要找地方固定这真小的电源板,胜在二手里有许多便宜的,多数是一些一体要的拆机货。这东西30多元。

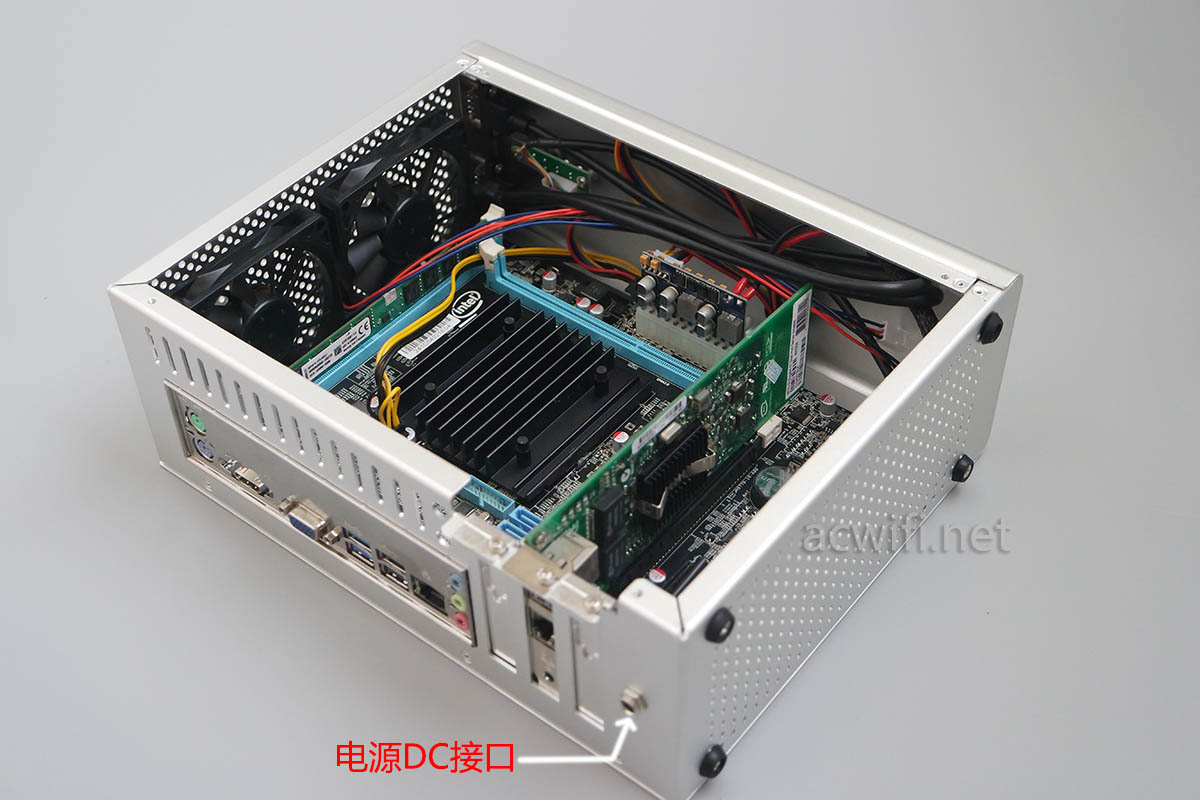

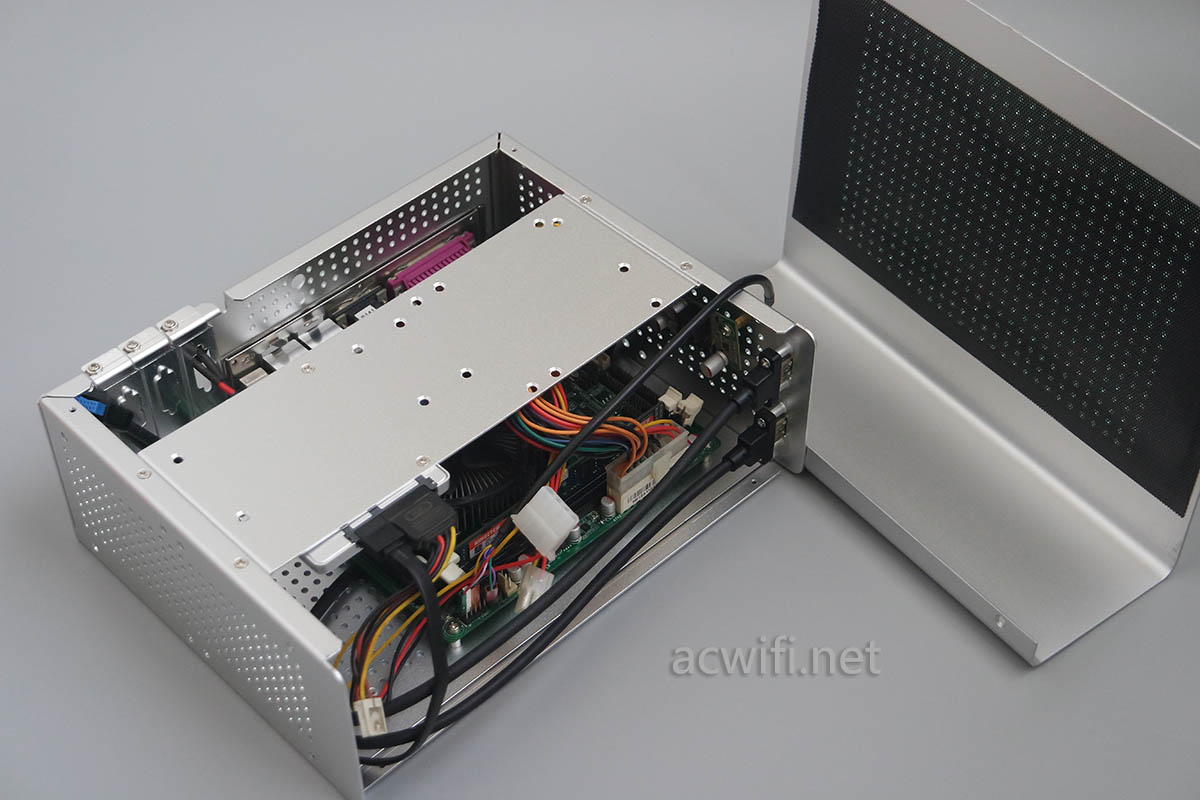

安装完成后是这样的:

软路由机箱

顶部的2个散热风扇我没有拆也没有接线,N3150不需要主动散热。

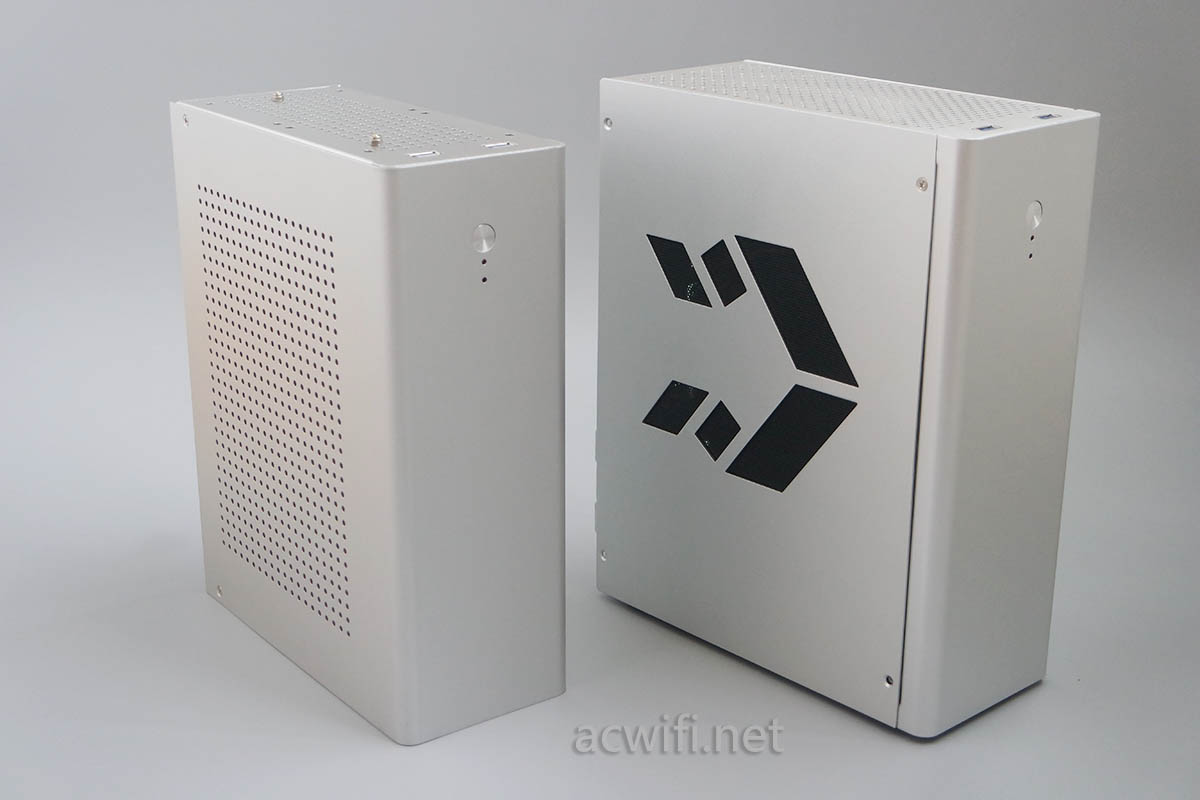

像这样尺寸的机箱,我还买了另一款,但结构有点不同,拆装也麻烦,不好用。下图这个铝机箱, 我安装了一块H61双口主板,ITX规格。

ITX铝机箱

它比比前面那一款机箱矮一些。

点击领取淘宝双12红包,每天可领三次,最高1212元

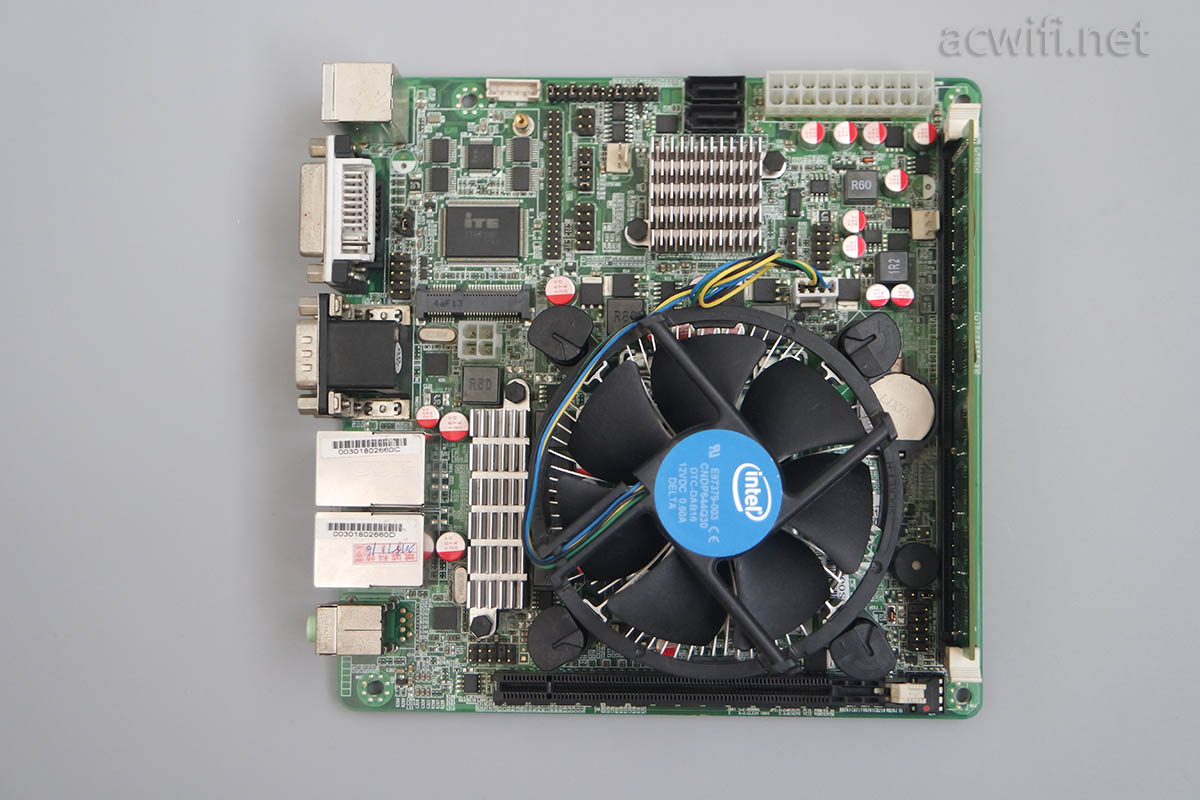

这块H61主板+G1610T+2G内存,220多元。

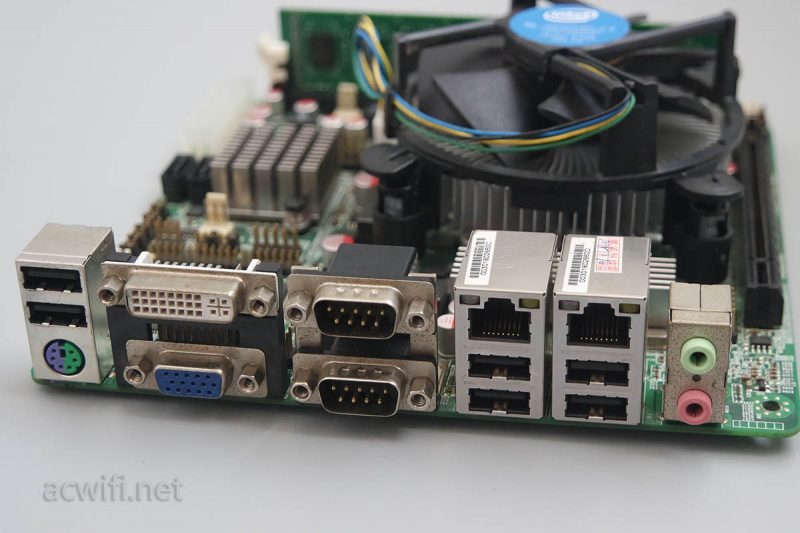

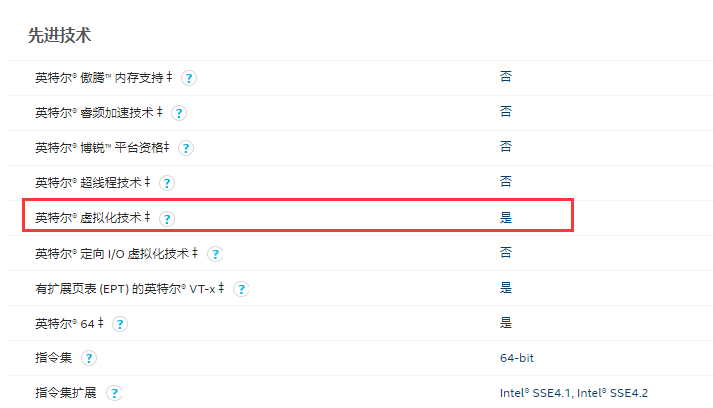

主板上还有一条PCIE 16X,想插啥网卡都行。G1610T支持VT-x(英特尔® 虚拟化技术 (VT-x) 可使一个硬件平台起到多个“虚拟”平台的作用。它通过限制停机时间提高可管理性,并通过将计算活动隔离到多个独立分区保持工作效率。)

G1610T T

想搞虚拟化的,这主板可以考虑。功耗??软路由系统下它的待机功率19W。如果拨掉CPU风扇电源,估计还能低1-2W。这块H61我有2块(不同品牌),但CPU是更便宜的G530,实测功耗跟G1610T相差不明显,也就是19W多。——我怎么专门捡陈年电子垃圾来用呀。。。。。。。。

H61双网口软路由

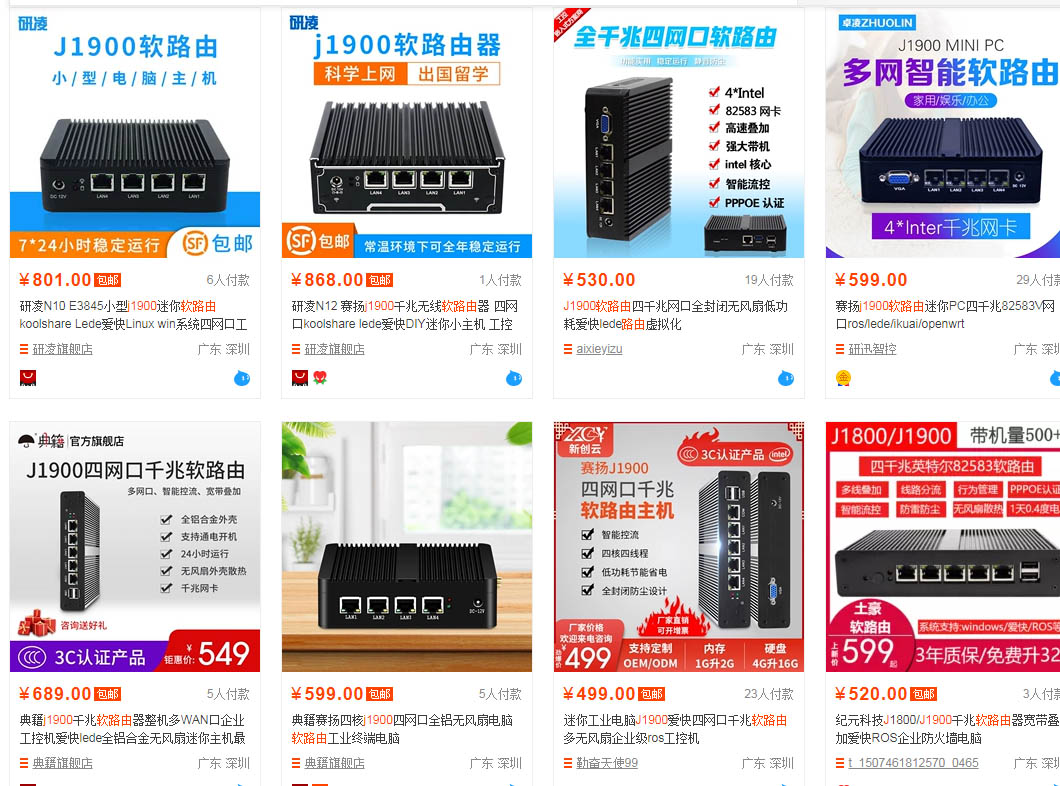

当大家在淘宝搜索J1900软路由时,就会有满屏的这些多网口成品软路由,我一看价格觉得比较恐怖,优点是除了体积小点和多些的网口。这些产品算是厂家自己开发生产的主板,所以要保证利润,厂家也要过生活。是吧!活在当下,不容易!

J19001

显示出来的价格还不包含内存和硬盘。

软路由需要扩展网口数量,最适宜的是用交换机,8口的千兆交换机不到100块钱,效率高,功耗低,不占用你软路由的CPU资源。但是呢,如果你有多线多拨的需求,这些多网口的软路由就很有必要了,但不是唯一的选择。只要空间请允许,可选择的有很多,也不贵。

入院前我就买了台水星的5口千兆交换机,用来替换掉关闭DHCP服务当交换机来用的仕牌1200(因为光猫只有一个千兆口,而我线路可以双拨,”session“为2,天生就是可以任意双拨,非常有利于我测试路由器,这样家里平常用的宽带不占用我测试时用的宽带,互不影响)。

虽然关了无线但功耗还是有点高,能省3W的话,用上4年就能抵消掉购买交换机的费用。就是这台:

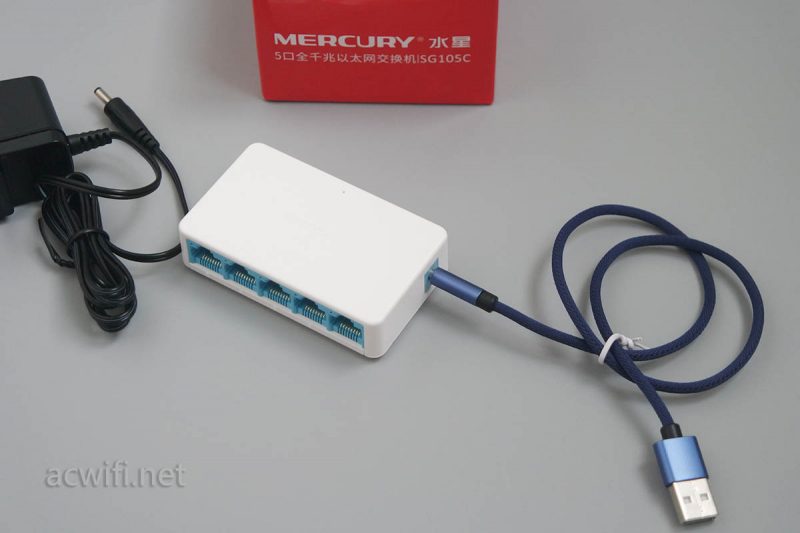

水星交换机

蓝色USB线是我另外买的,因为不想电源占去了插排,而且这家伙待机就2W,输入电压本来就是5V,索性买根USB转DC线(DC插头规格是外3.5mm内1.35mm),插到光猫的USB口里取电。这款水星SG105C交换机的体积很小,但背板带宽可以的,实测四台电脑同时上、下行传输,总带宽达到3.6Gbps,有空做个拆机和简单测试文章。

有朋友留言怎么刷软路由固件,其实就是需要一个写盘的工具,例如win32diskimage,把你想要刷的固件写入到U盘或进PE系统里写入msata固态,几秒的事,然后重启就可以用电脑插网线进去设置了。

写了这几篇软路由的文章,是让大家能够以低的价格就能弄到一台,而不是被淘宝上面的价格吓退了。本人最喜欢便宜的J1800单网口主板,配上亚克力板,插上minipcie转千兆网口就是一台双网口软路由了,功耗又低。

J18000加网卡

最后再发一次各款软路由的功耗数据:

J1900那块NAS神板,待机就已经13W多,没拿来当软路由用。

J1800单网口改双网口,功率6W多,每天用电0.16度电。DC真供

J1900双网口,功率9W多,每天0.24度电。DC直供

N3150 MATX板,插了一张双网口intel82576,功率8W多,每天0.2度电。DC转ATX

软路由暂时消停一会了,要看大家留言和关心的问题我再作补充说明。在咸鱼上搜索什么关键词能找到百多块的J1800、J1900??搜索J1800拆或J1900拆,有DC口的才要考虑,ATX不要考虑。

剑鱼S2全铝机箱淘宝链接

若有任何问题可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接:路由器交流 » 一款比较好看的全铝小机箱,方便安装多款软路由主板
