让单网口J1800/J1900主板变双网口

前些天110包邮收了个J1800 ITX主板,还包含2G+32G固态。个人感觉非常划算,12V DC供电,就连DC转ATX板的钱也省了。缺点只是单网口,拿来做软路由有点欠缺,所以想办法加了个千兆网口。ITX主板通常没有PCIE 1X槽,但多数会有mini pcie槽,找了淘宝,发现有mini pcie转千兆网口的配件卖,再上咸鱼看看,50多元收了个二手的。

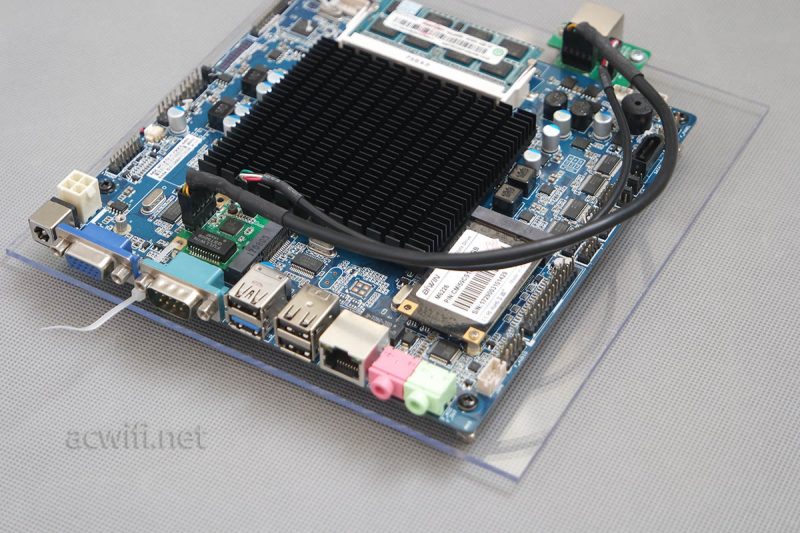

J1800软路由加网卡

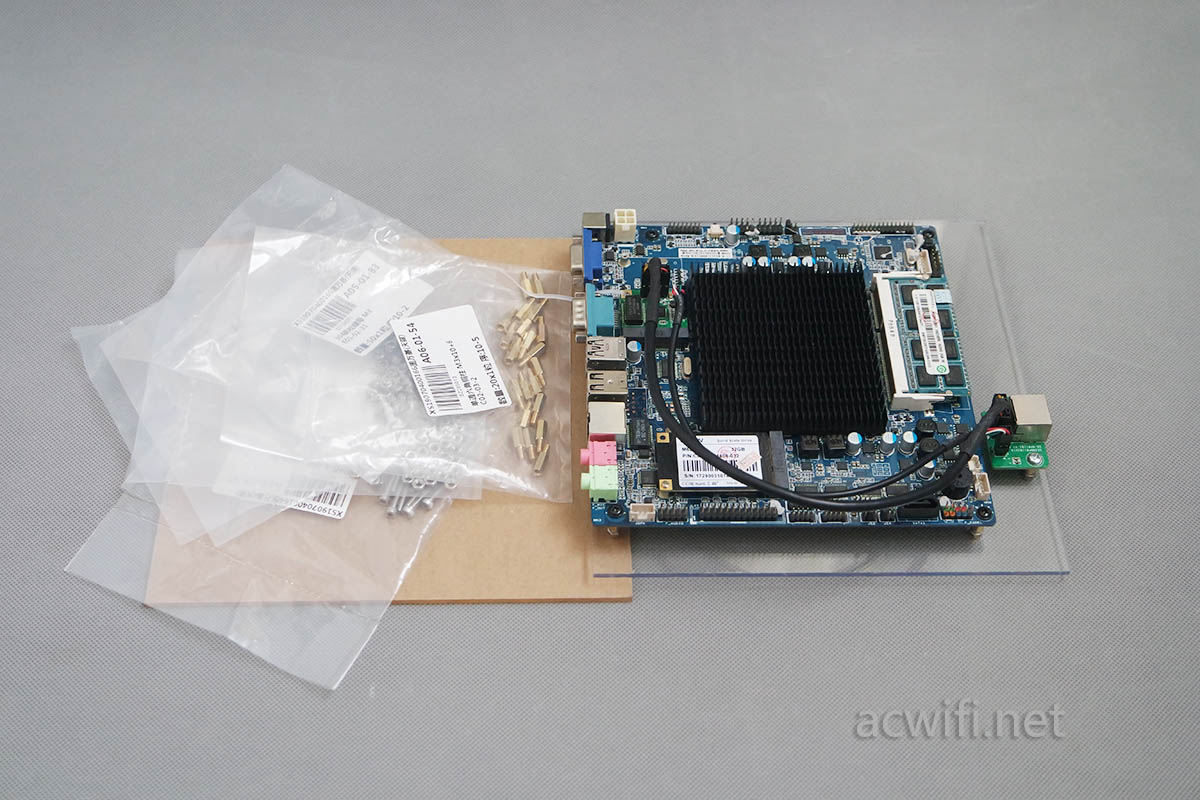

因为这套主板很便宜,就不想多花钱去弄个机箱放它,就花10元买了2块亚克力板,尺寸是20x20m,花11元买了几款螺丝,因为满9.9才包邮,就凑单了。

用3mm钻头在亚克力板上钻出4个铜柱位置,底下用3mm防松脱螺母固定,挺牢固的,四个位置,有一个位置偏了一点点,还好能拧上4个主板螺丝:
J18000加网卡

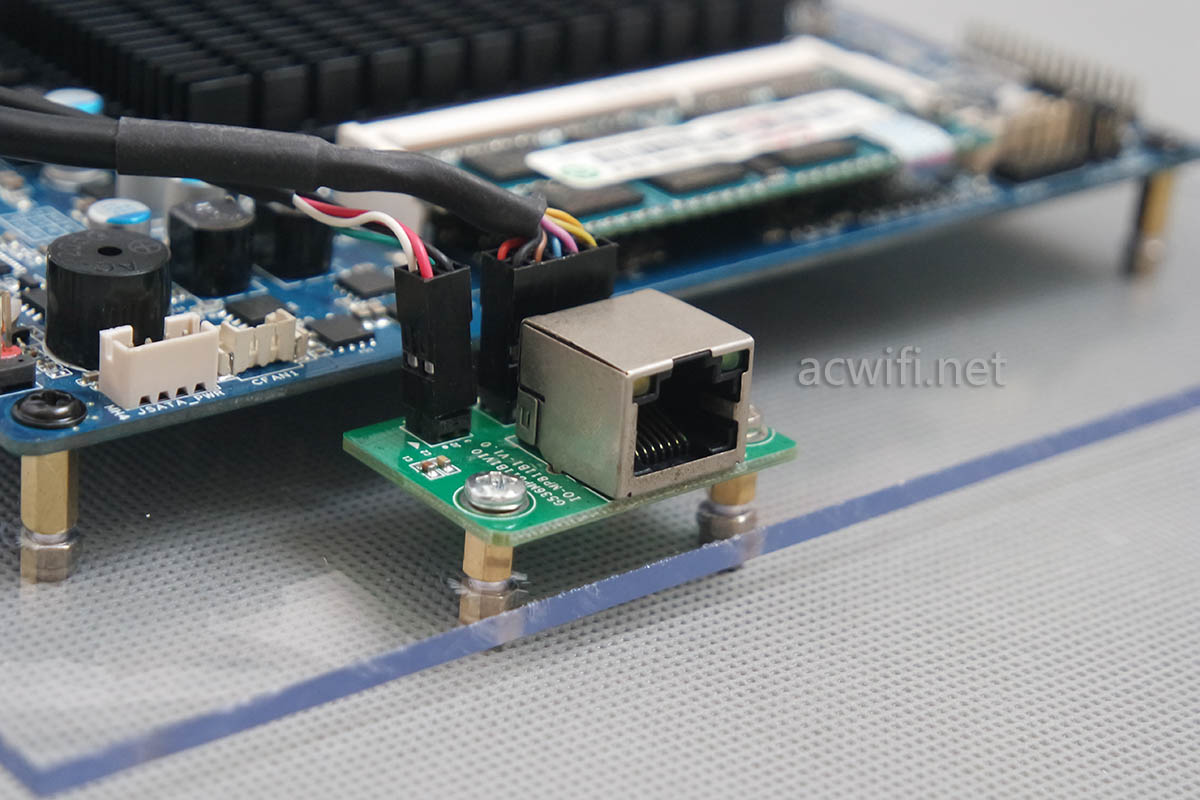

把网卡的挡板拆出来,直接拧在亚克力板上固定了。

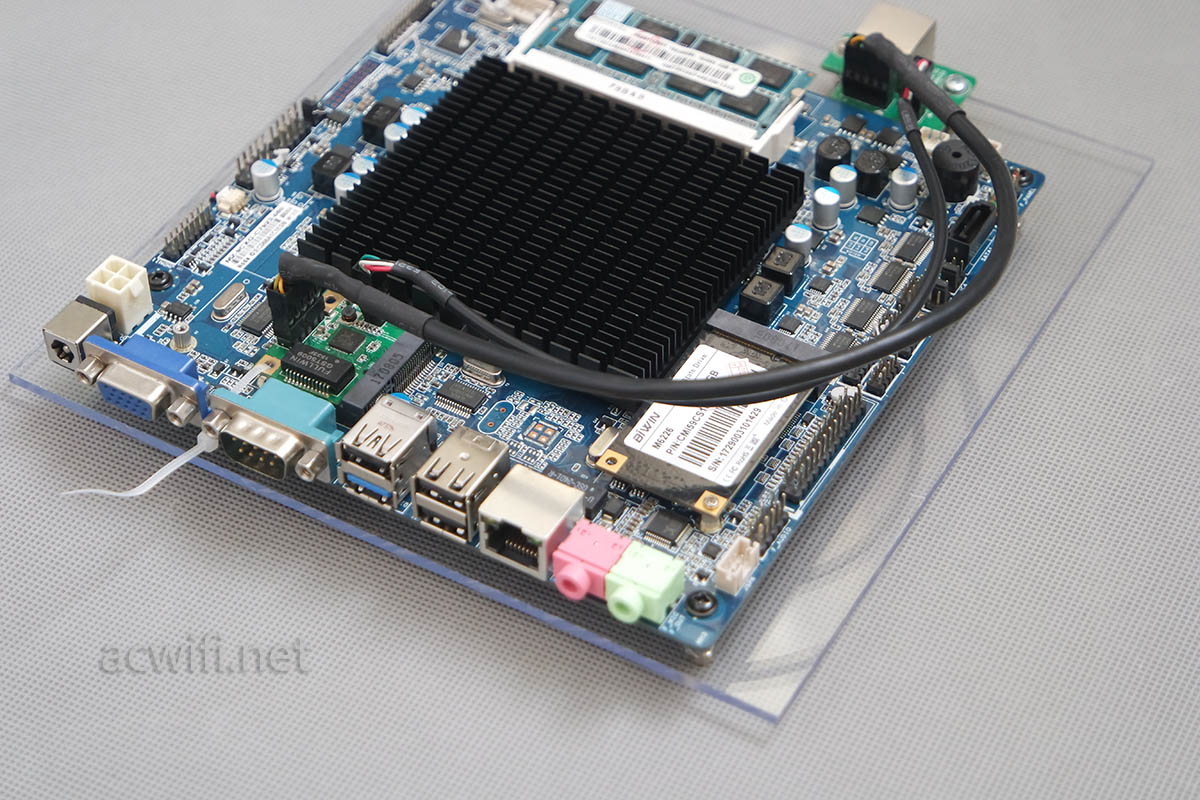

J1900主板添加网卡

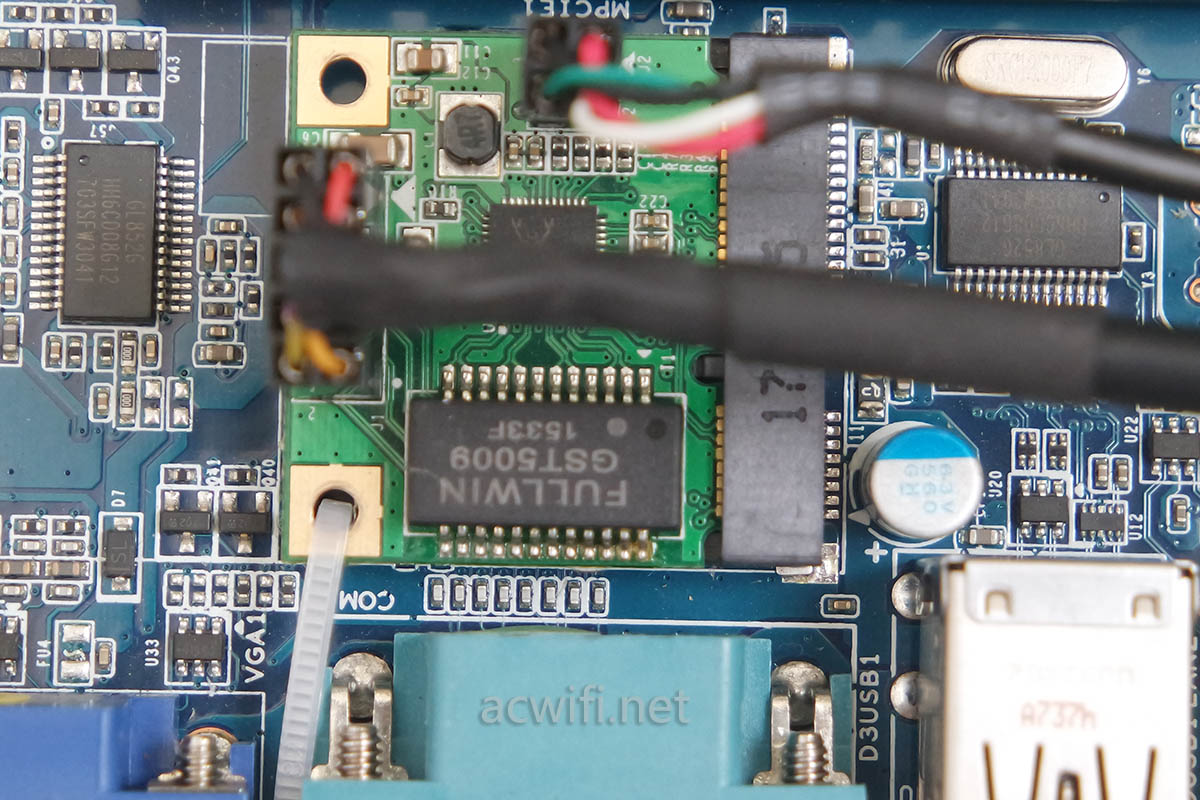

这种扩展卡是把一张网卡分成两半,再用电源线和数据线连接起来。我这主板上没有半高的螺孔,我直接用扎带把它固定了。

J1800主板外加网卡

实测这个网卡的上、下行速度都达到947Mbps。没有任何问题。软路由里也能用识别使用。

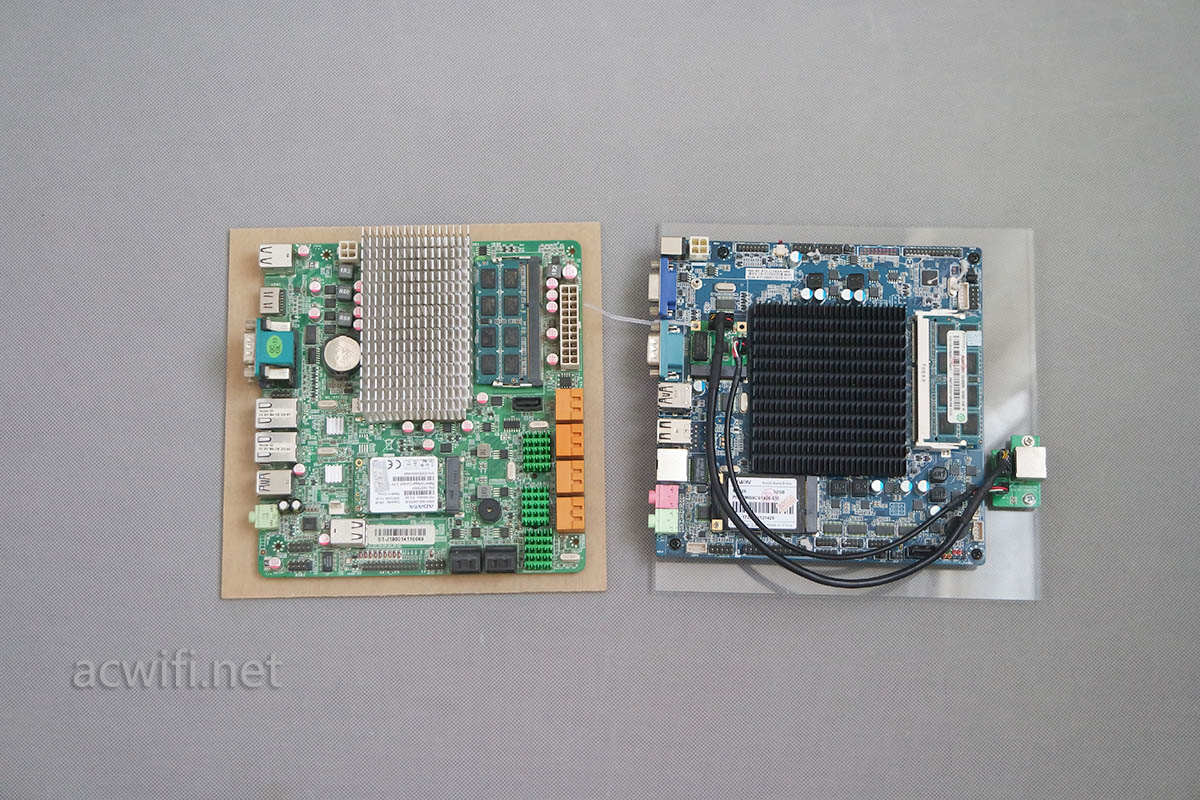

一共两版亚克力板,另一片其实可以做成上盖的方式,但我觉得没必要,影响散热,直接钉在墙上多帅,或直接塞入弱电箱都没有问题。110+55+10+11=186元,还买什么蜗牛主板。(蜗牛主板都是ATX供电,还要花钱买12V电源板。)

添加个网卡会有明显的功耗增加吗?不明显,实测8W左右。到时我用2天看看一天用多少电。我也会总结其它几款型号的功耗。

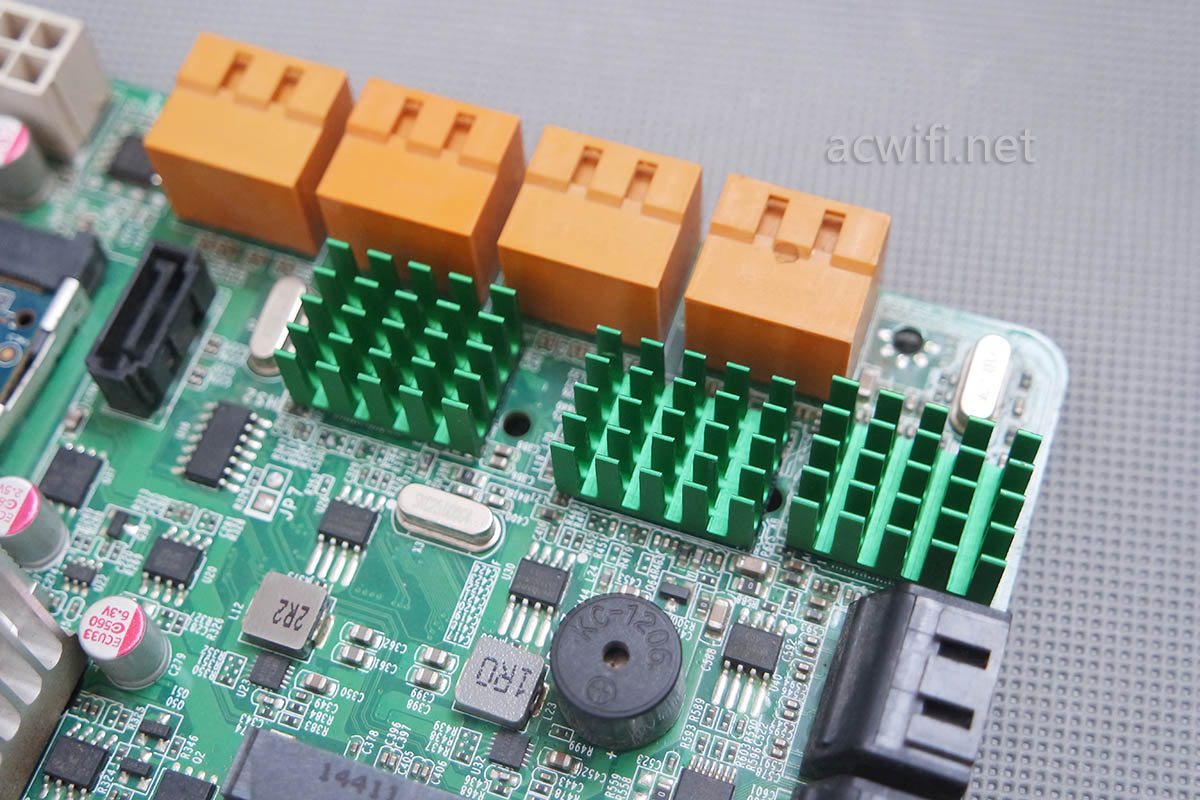

买了些小小的散热片,用在那块NAS神板上,CPU同样是J1800。

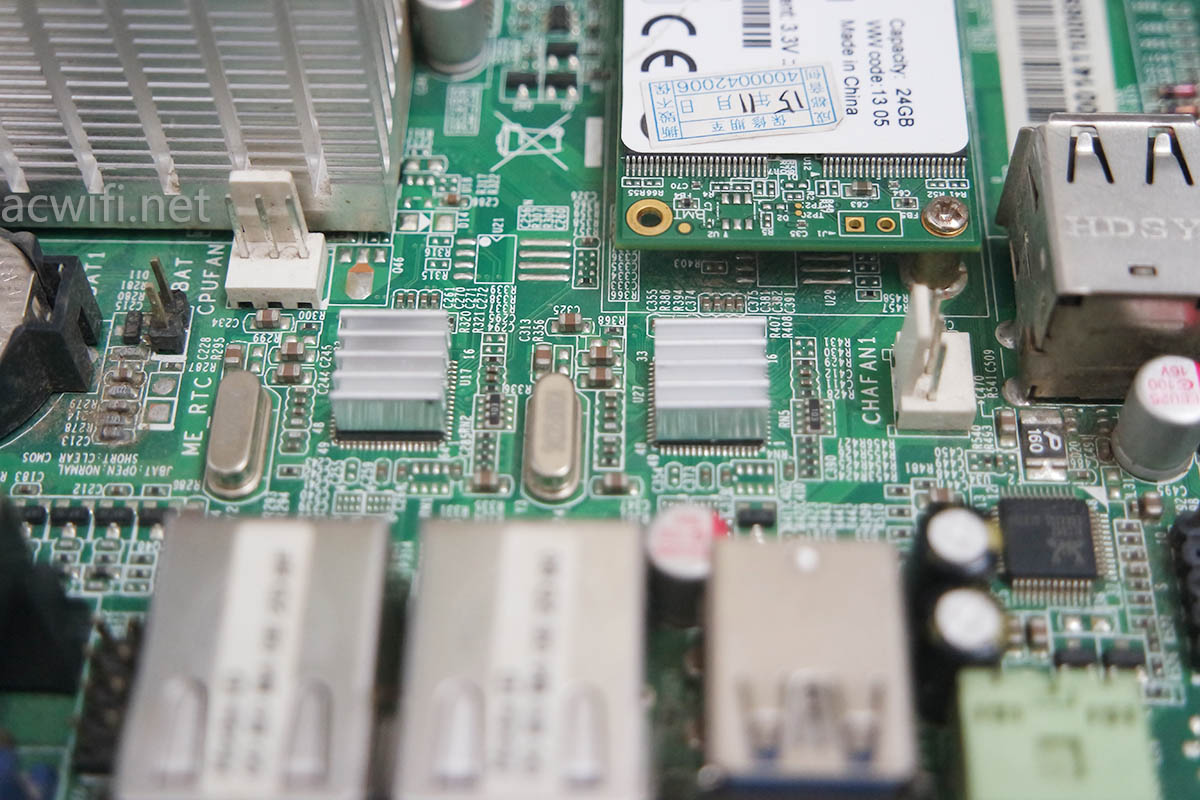

把2颗intel网卡芯片也贴上散热片:

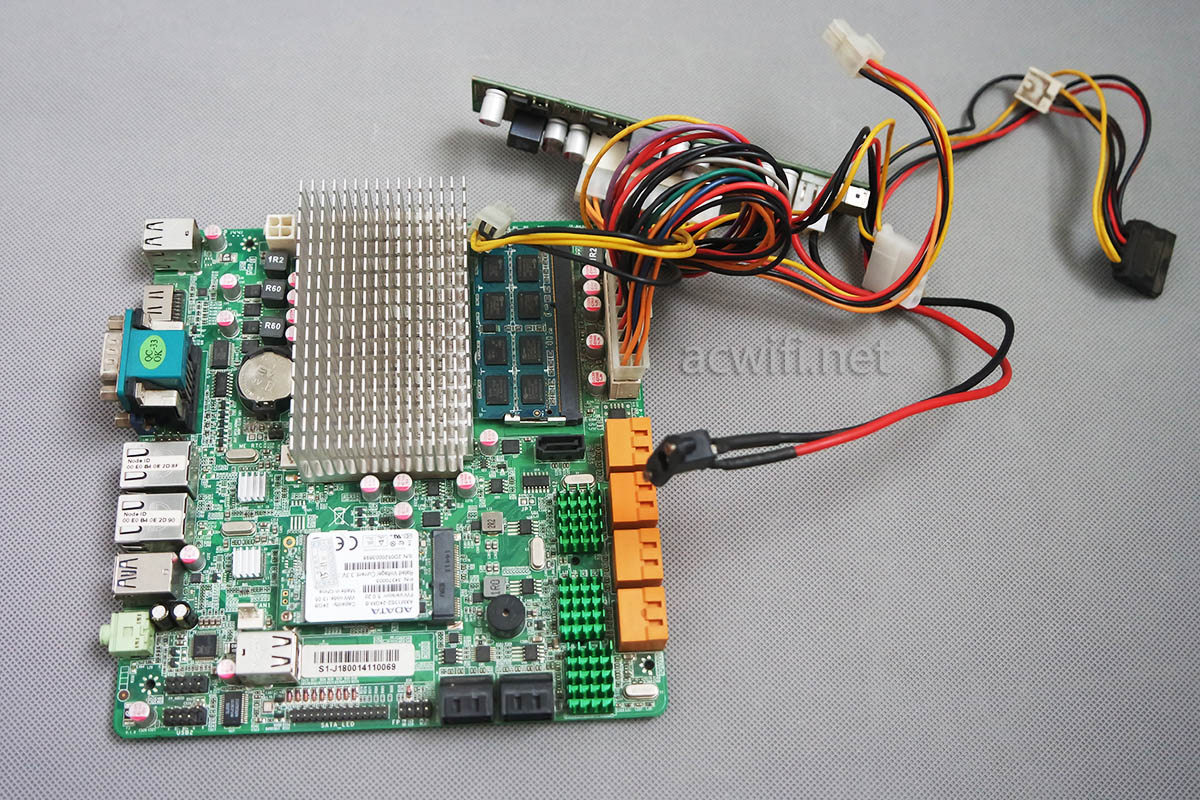

这块主板也超值。才140元包邮。已经是双网口了,许多人觉得它是蜗牛主板,其实不是。它的功耗有点大。因为有三颗sata扩展芯片在运行,有2颗温度很高,所以我测了它在软路由下的功率是13W。用的是DC转ATX:

所以呢首要选择12V DC直接供电的主板,你会省下很多,插个斐讯K3的电源就很好用了。不到20元一个,K3的电源有个卖17元,我买了三个回来。咸鱼真是个好地方!

J1900软路由双网卡

买了外蜗牛机箱C款,为了放这块板和4个硬盘,硬盘还没有钱买,先用固态顶上吧。

最新最详细的软路由DIY教程可以看这篇:说一说DIY软路由的过程或教程,J1800/J1900为例

若有任何疑问可留言或关注微信公众号acwifi-net.

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » 让单网口J1800/J1900主板变双网口
