MTK的代表作,网件R6800拆机

说网件R6800是MTK的代表作,是我说的!停产已经一段时间,在17年初,京东出了以旧换新的活动,可以算是BUG,不需要回收旧机就能马上获得一张100元的抵用券,当它卖499时,直接就是399元,当它是399元直接就是299元,这是少数的情况,但有人也买了,还的网件R6400也是可以用这券。这一切已成历史,我一台R6800和一台R6400也是用这券买来的。要拆机的这台R6800是我300收的二手。早有人拆机,但acwifi网站做评测时经常要引用拆机图,那么自己拆就会好些。

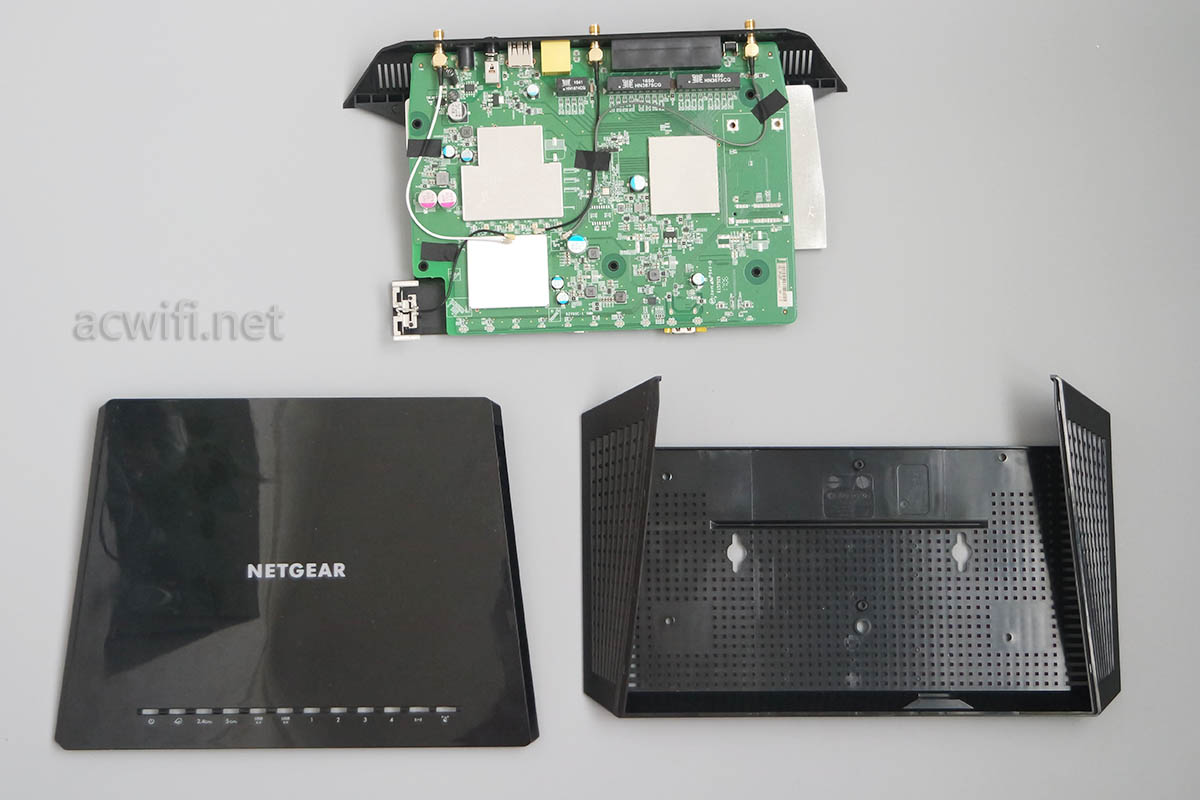

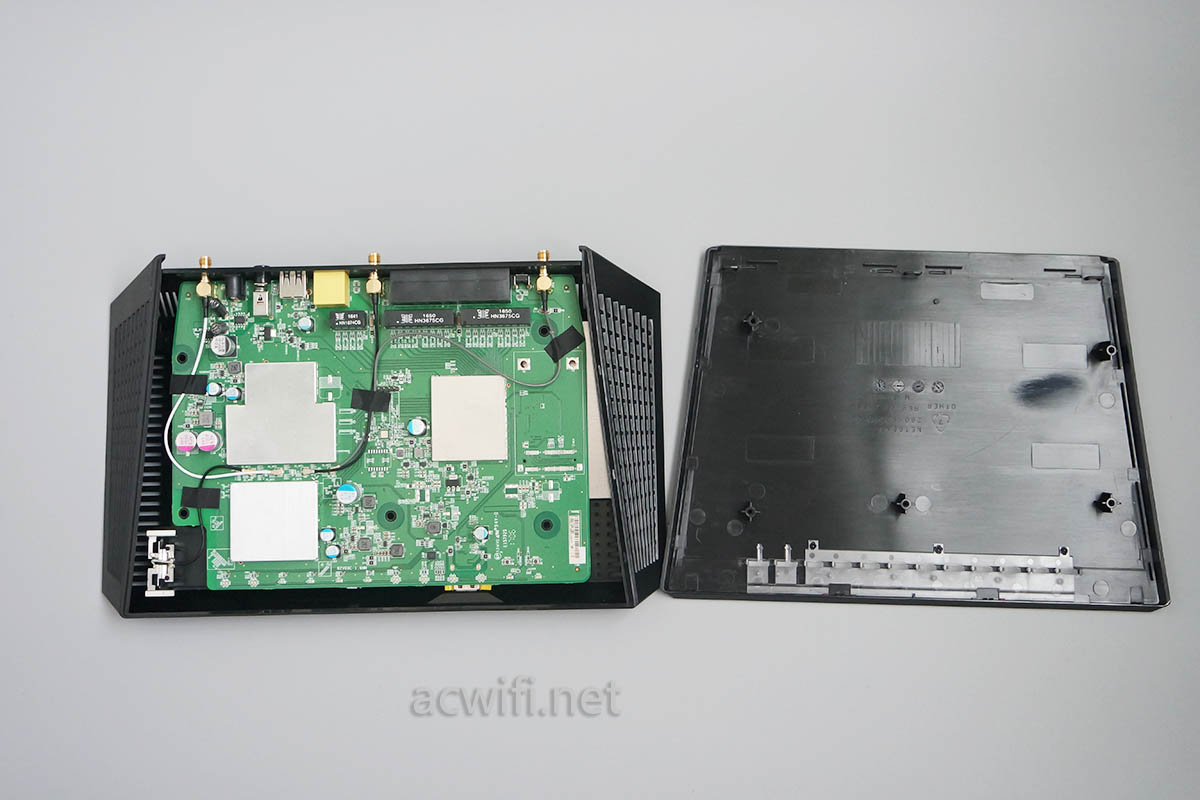

拧下底部4颗长短不一的梅花螺丝,取下顶盖,露出真身:

网件R6800拆机

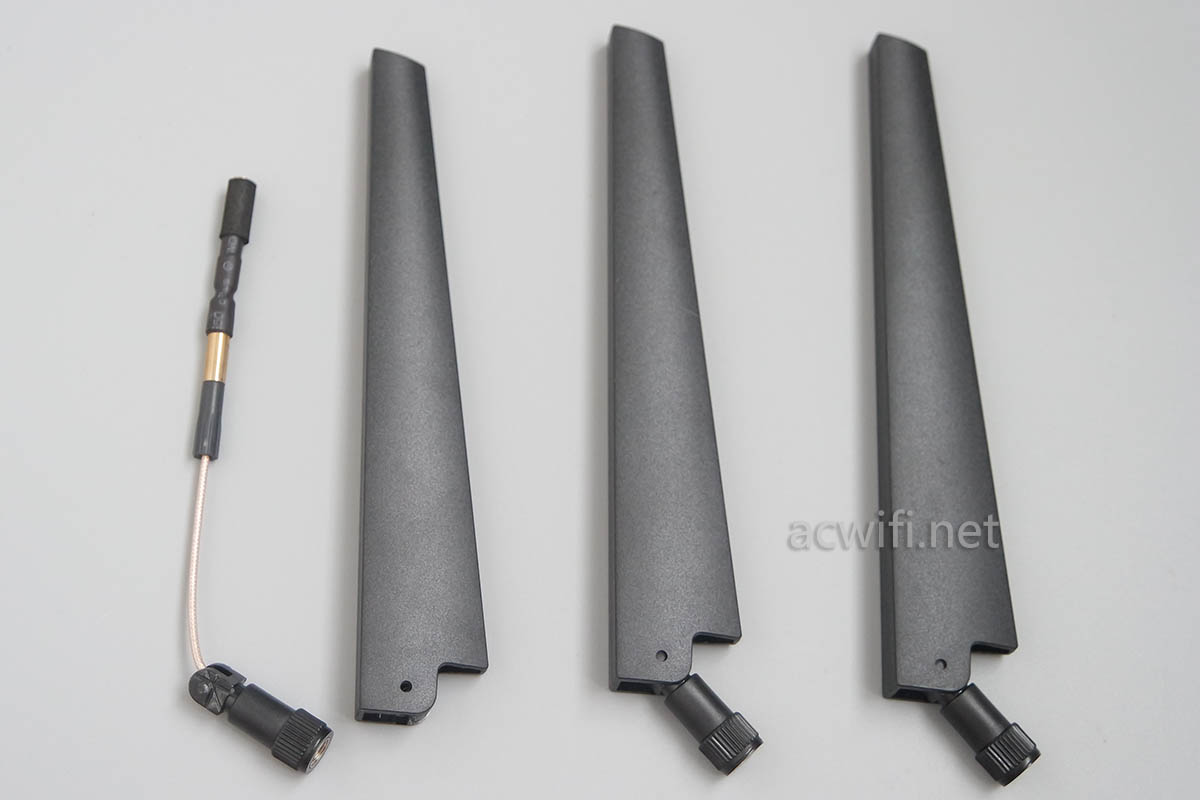

拆一拆天线,里面是黄铜柱体双频天线:

网件R6800拆机

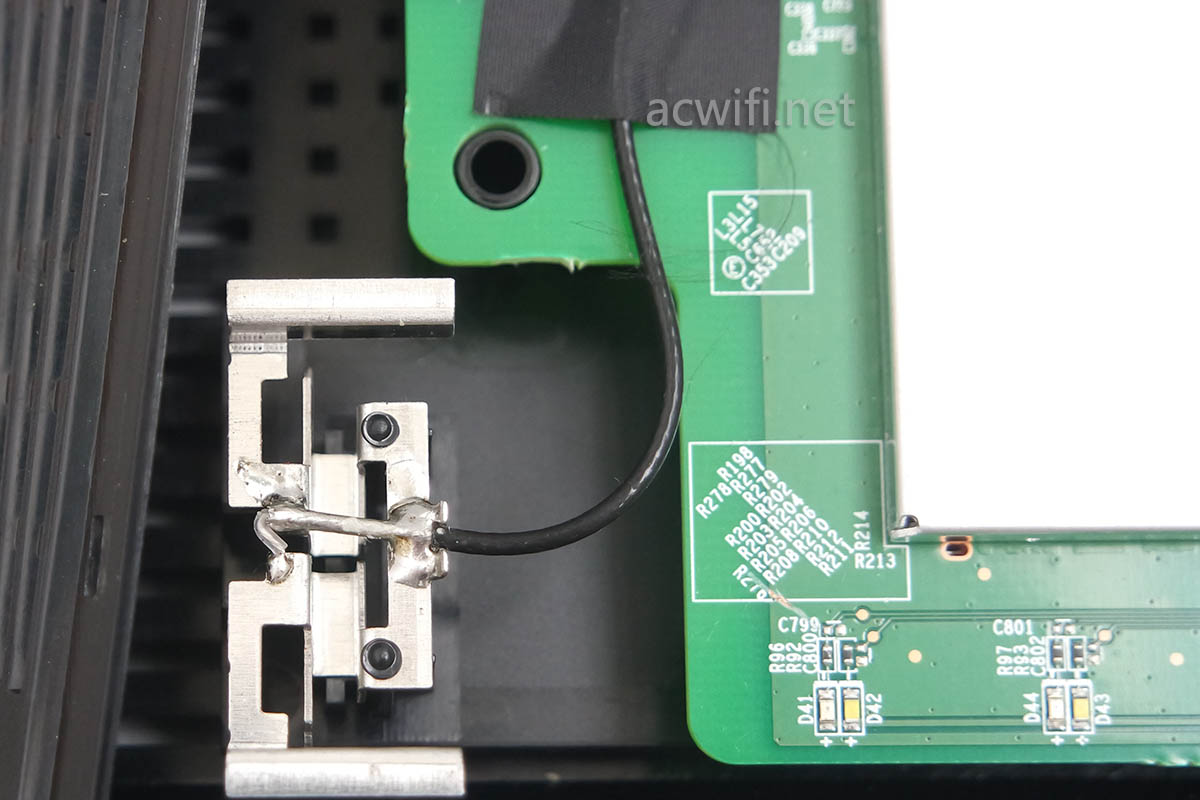

还有一根内置的5G天线,因为它的5G是4x4mimo,所以3根外置+1根内置。

网件R6800拆机

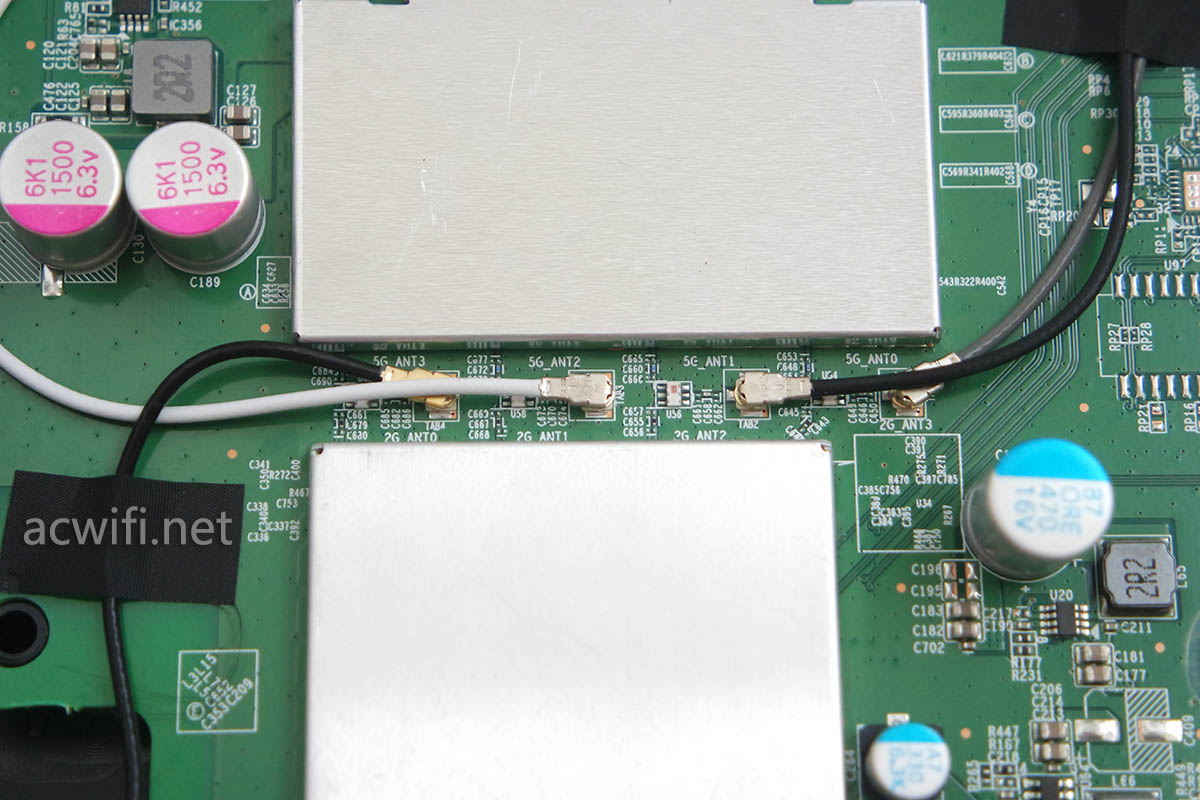

记下每根天线插座的位置,拆机后好做还原。如果让TP-LINK来做这一款,估计外面要放8根天线,能多则多。

网件R6800拆机

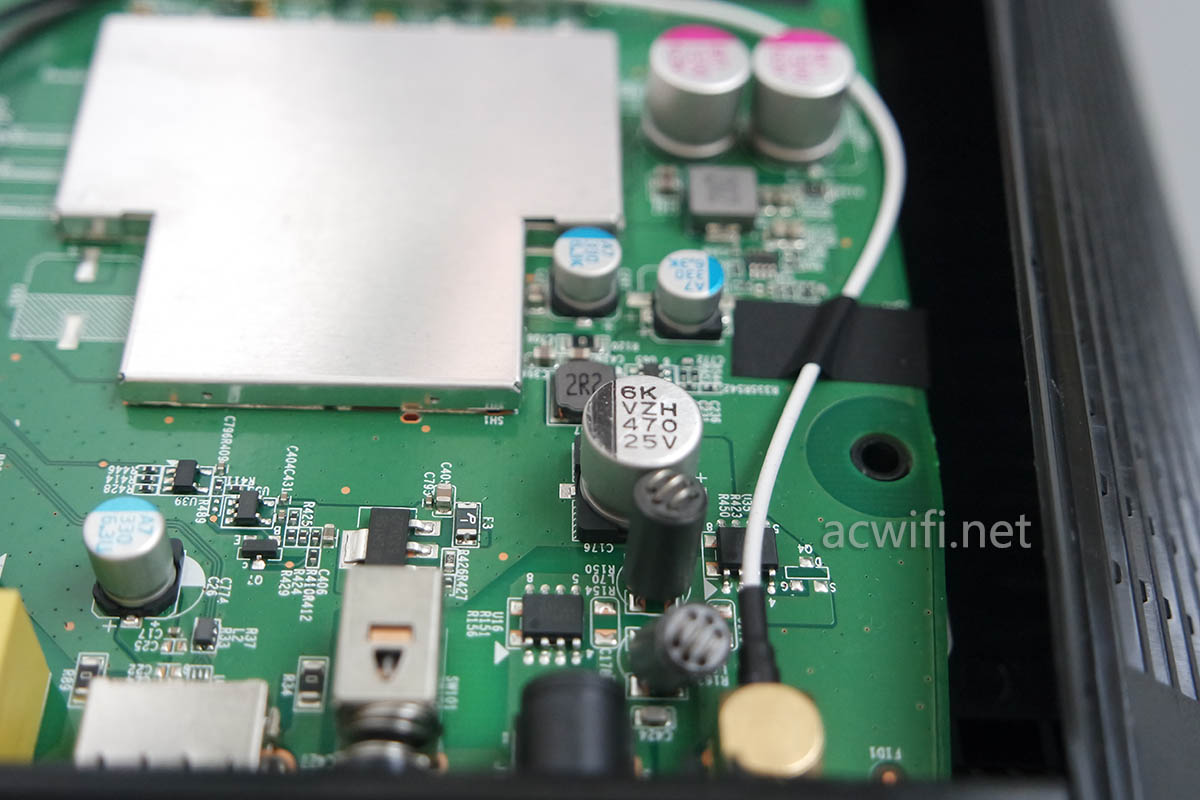

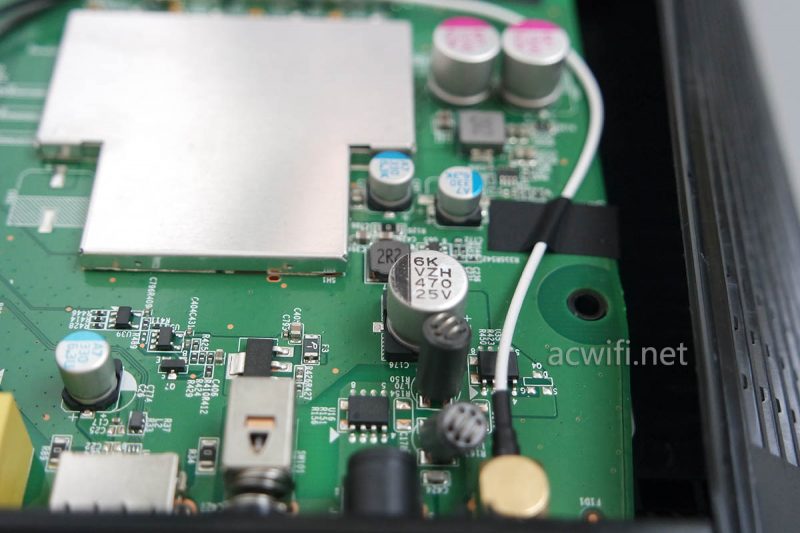

DC电路,用了25V电容,估计能直插其它19V的电源,如果DC头尺寸适合,我是说估计,请不要乱插,冒烟不要来骂我!

网件R6800拆机

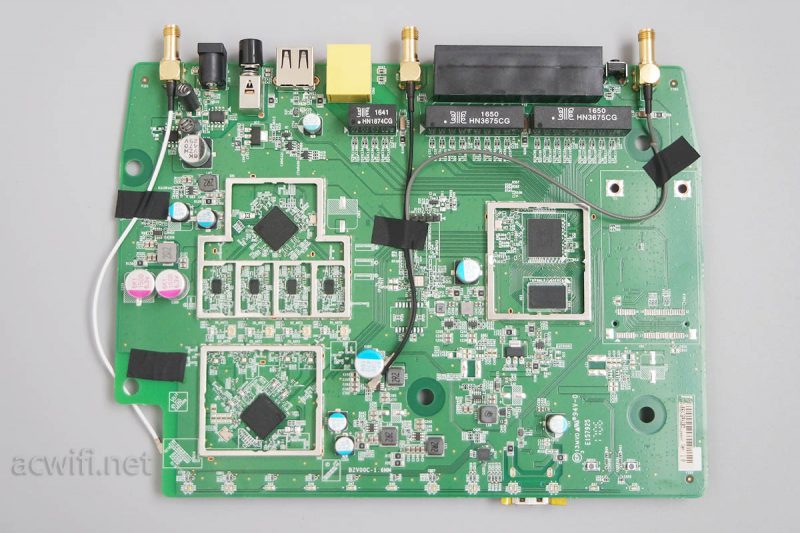

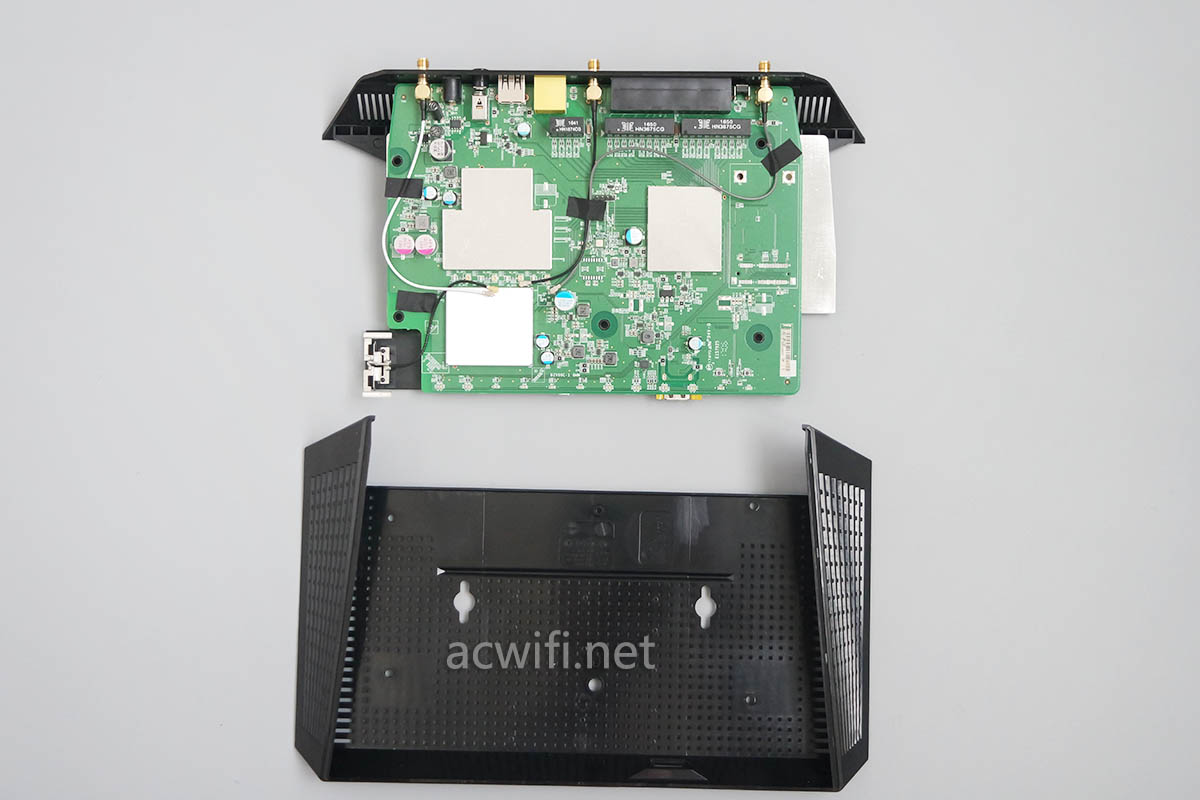

欲取出主板,研究了许久,才知道是从后方抽出来的。

网件R6800拆机

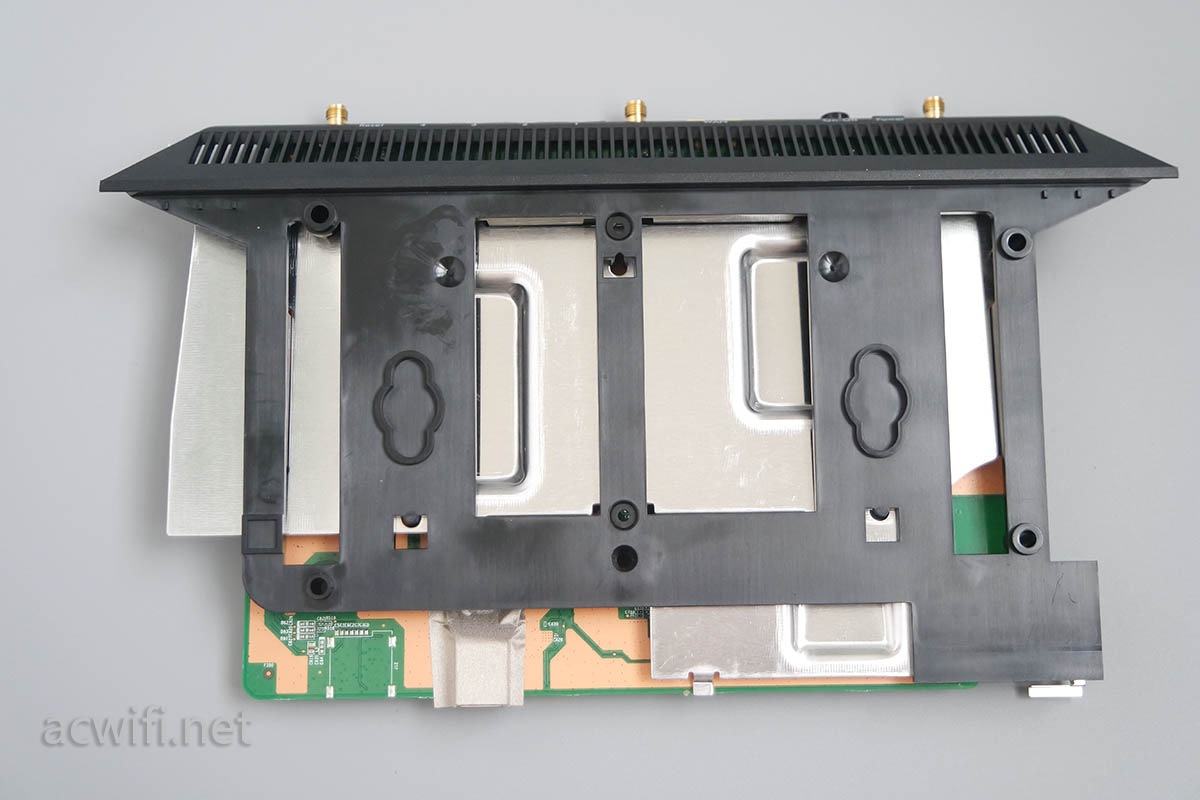

底壳,顶壳:

网件R6800拆机

主板底部散热片:

网件R6800拆机

散热片有三个凹槽,用三片导热硅胶垫粘连,比较紧。

网件R6800拆机

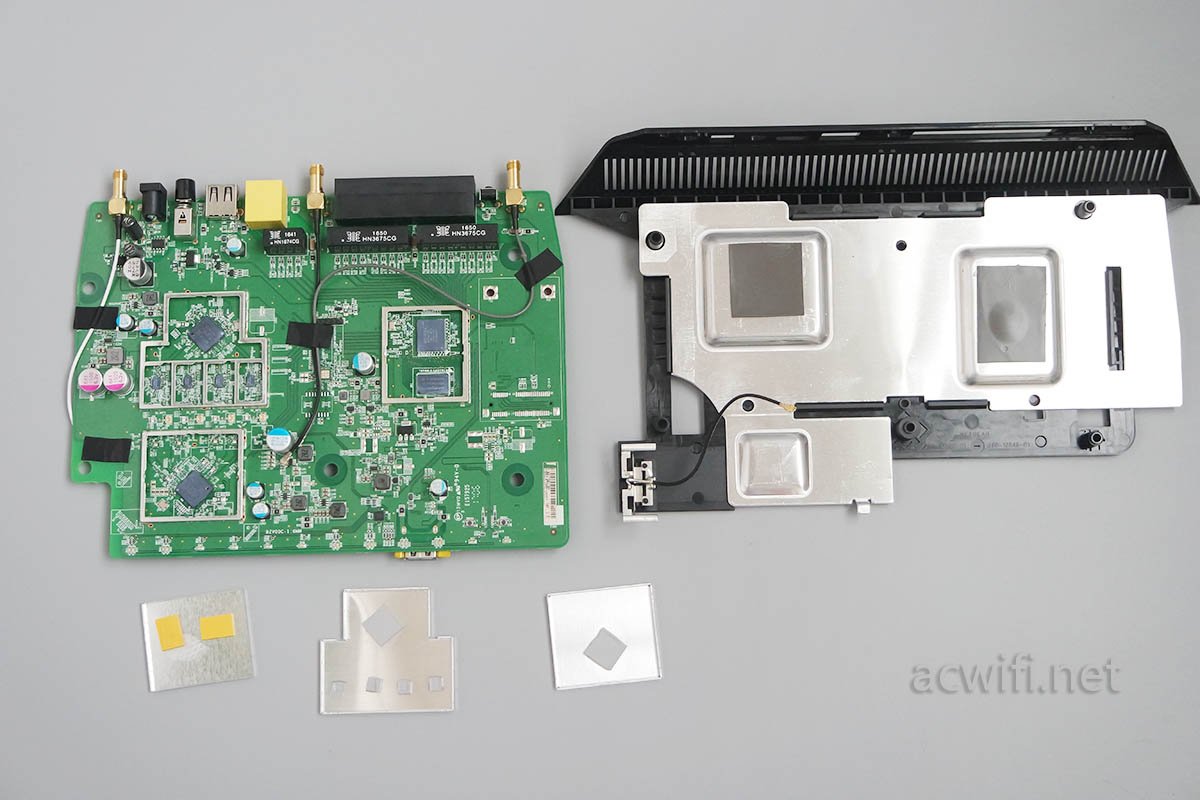

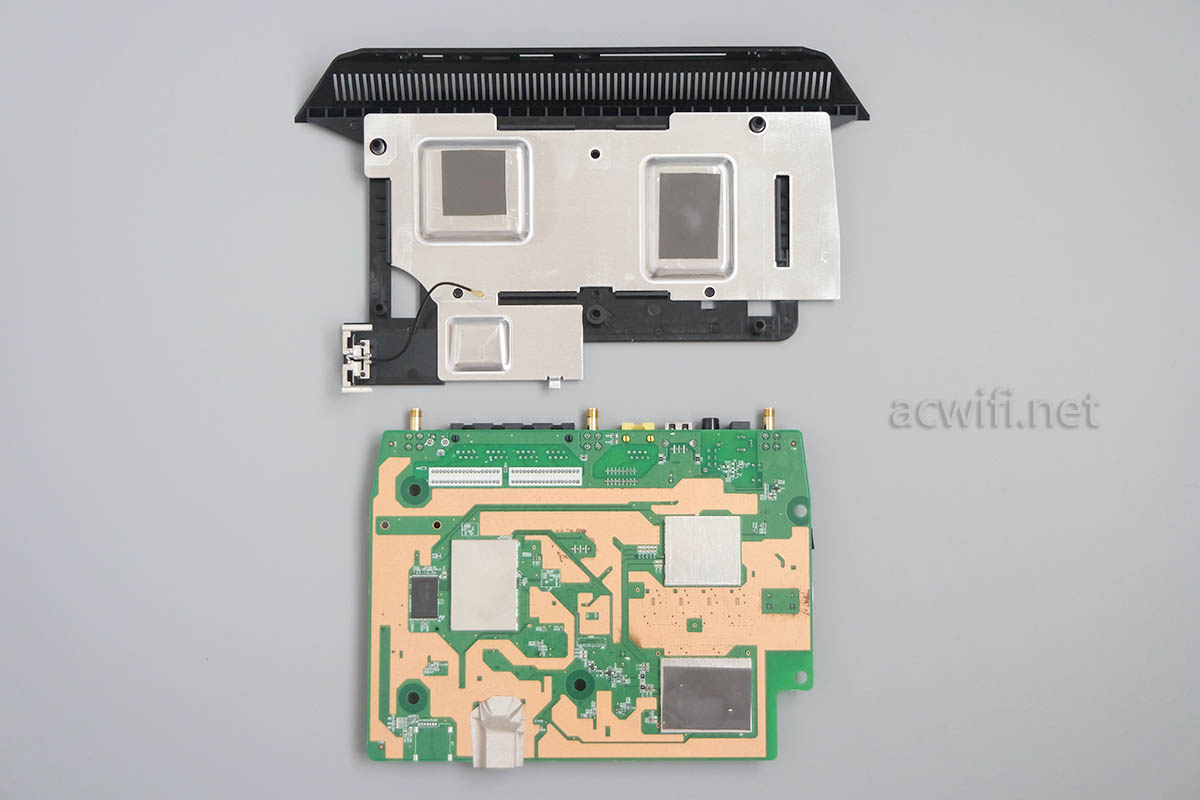

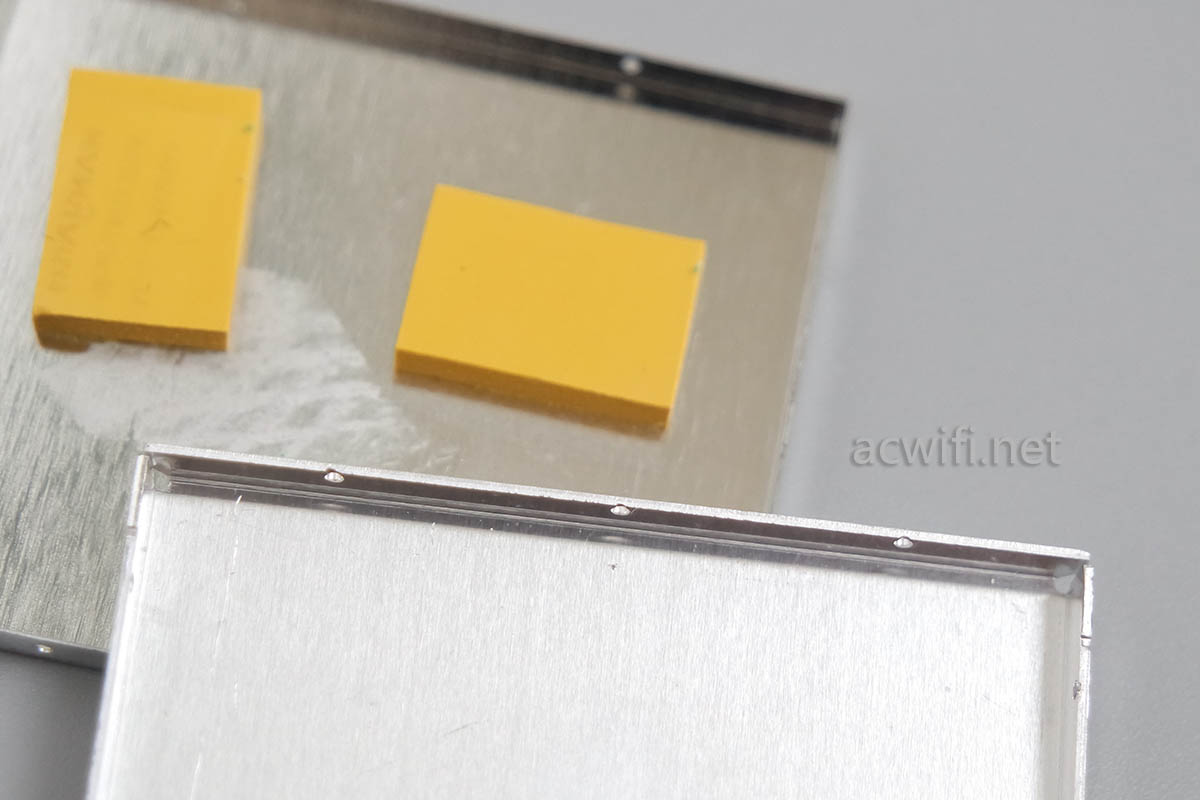

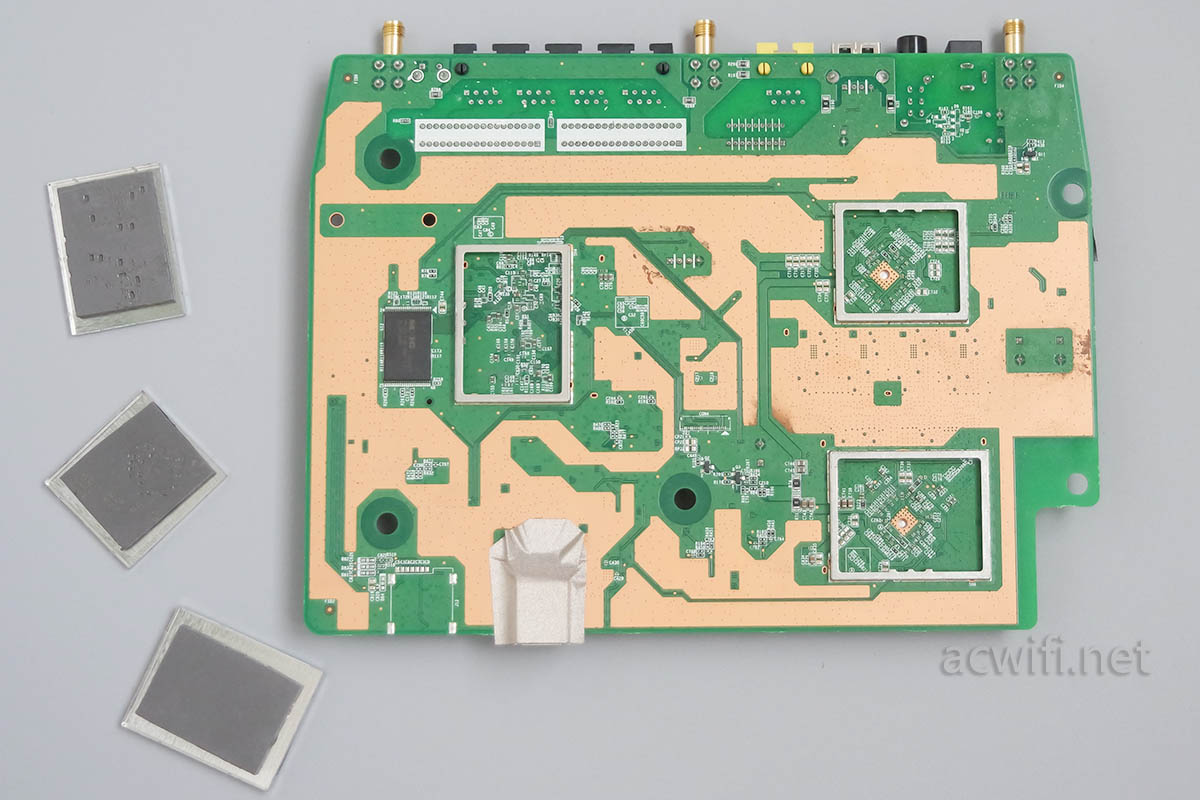

主板底部有三个屏蔽罩,分别是三个重要芯片的正下方,屏蔽罩里有一片较厚的导热硅胶垫:

网件R6800拆机

MTK本来就不怎么热,网件把散热做得很足很到位,一点也不马虎,跟TP-LINK和水星这些相比就是。。。我懒得比!

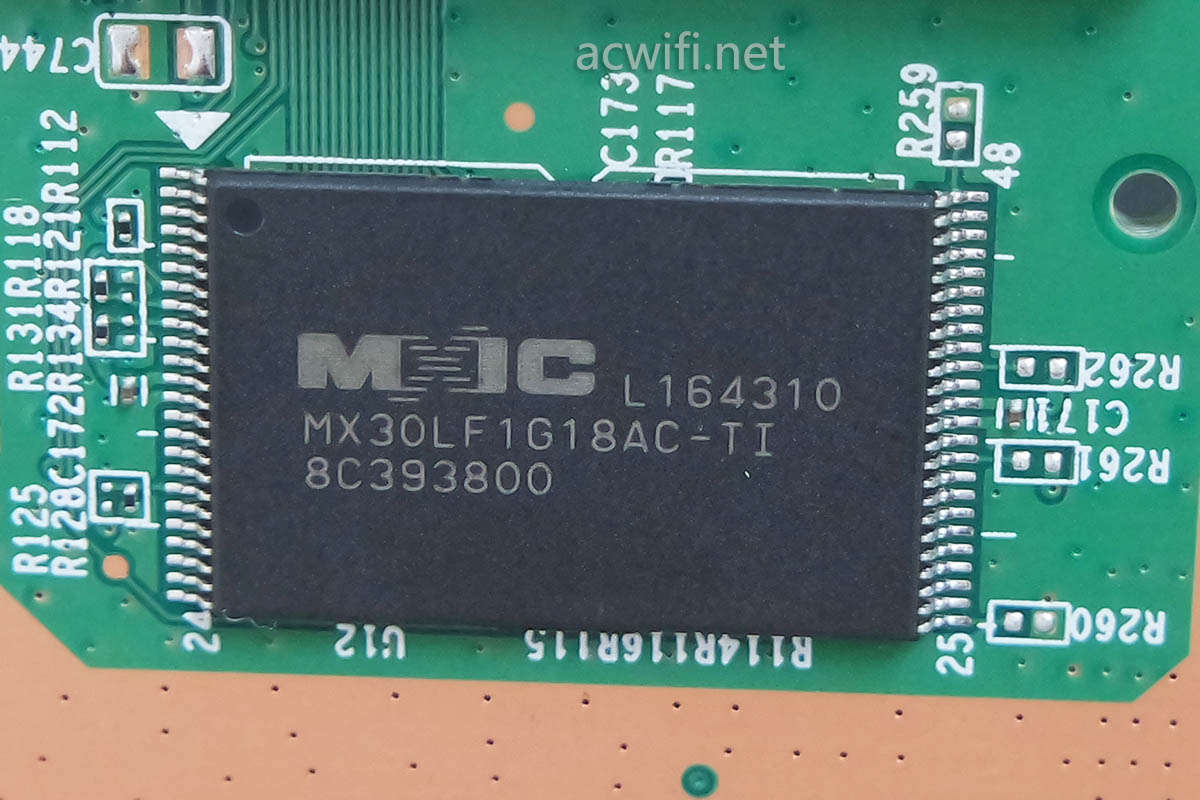

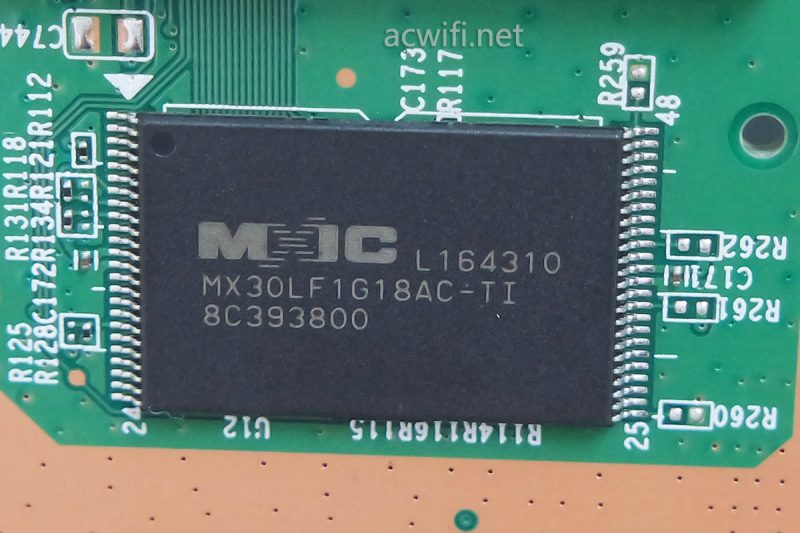

一颗闪存,型号是:MX30LF1G18AC-TI,容量128MB。

网件R6800拆机

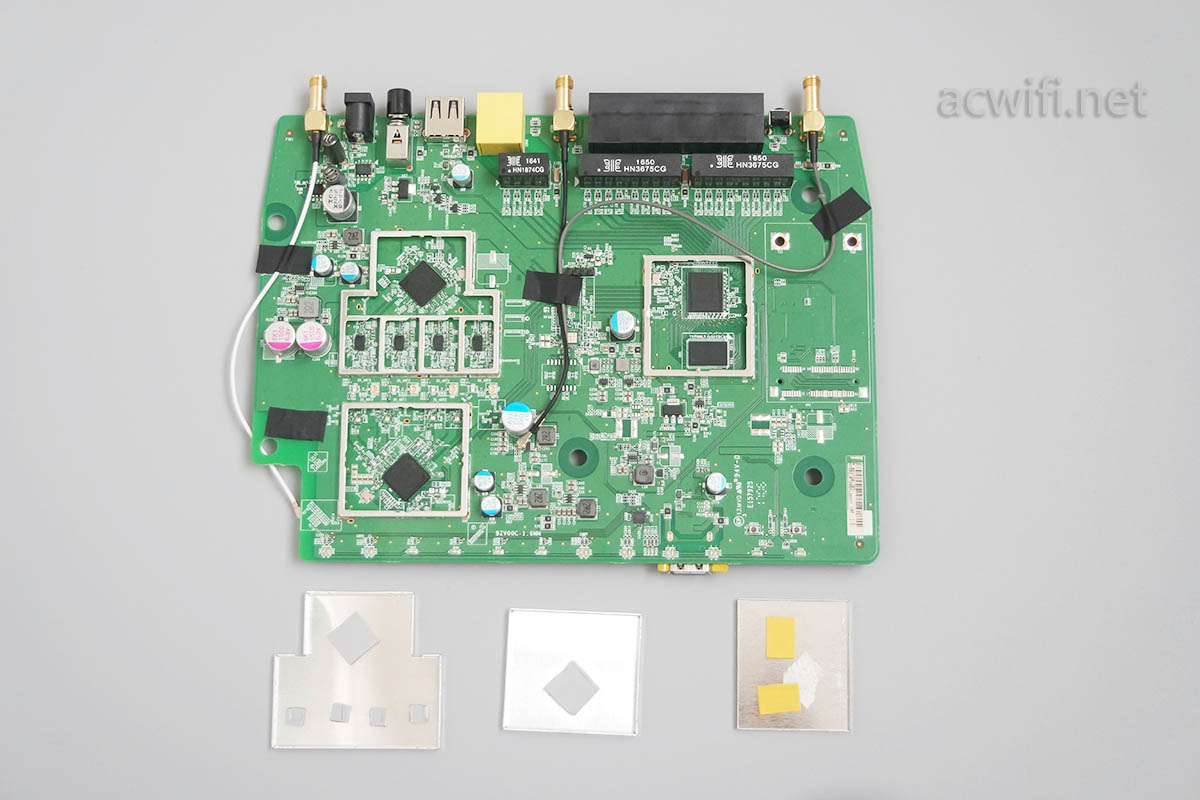

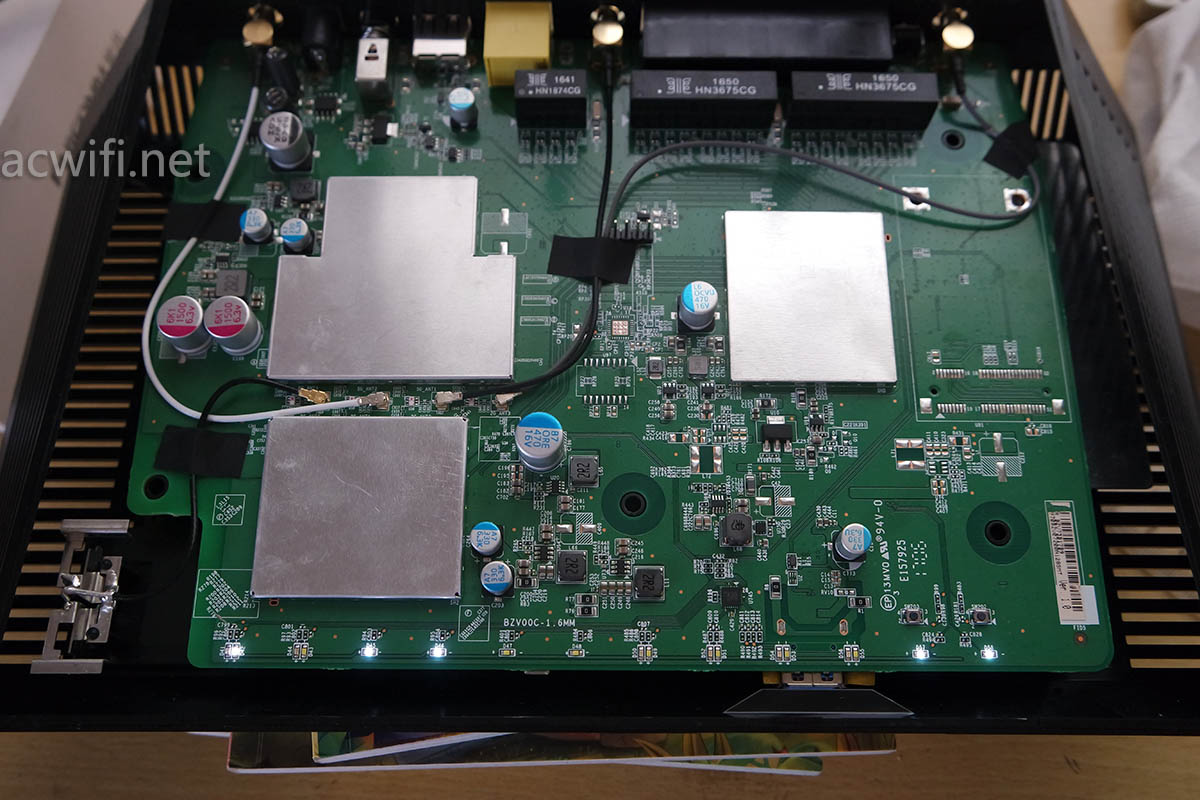

拆开主板正面上的三块屏蔽罩

R6800拆机

(每颗芯片上我涂了点硅脂,让字迹显白,不然看不清)

R6800拆机



否则黑麻麻的一片:

网件R6800拆机

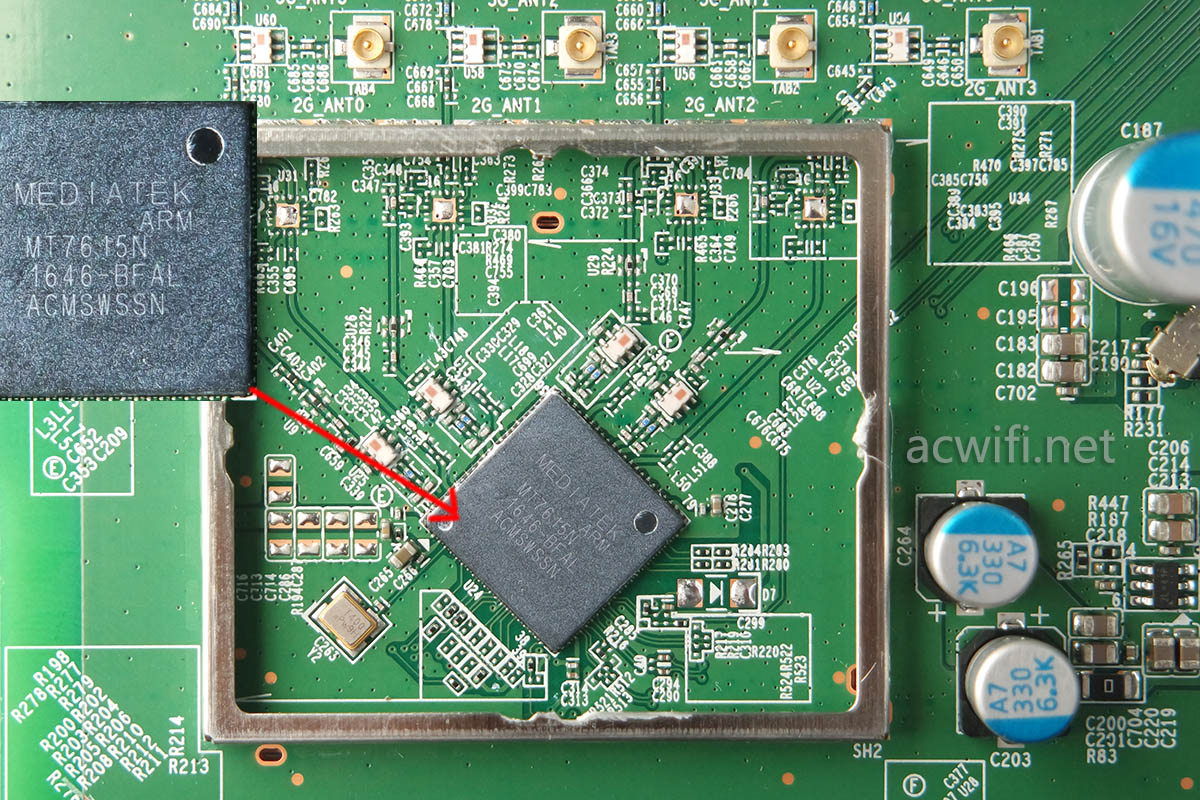

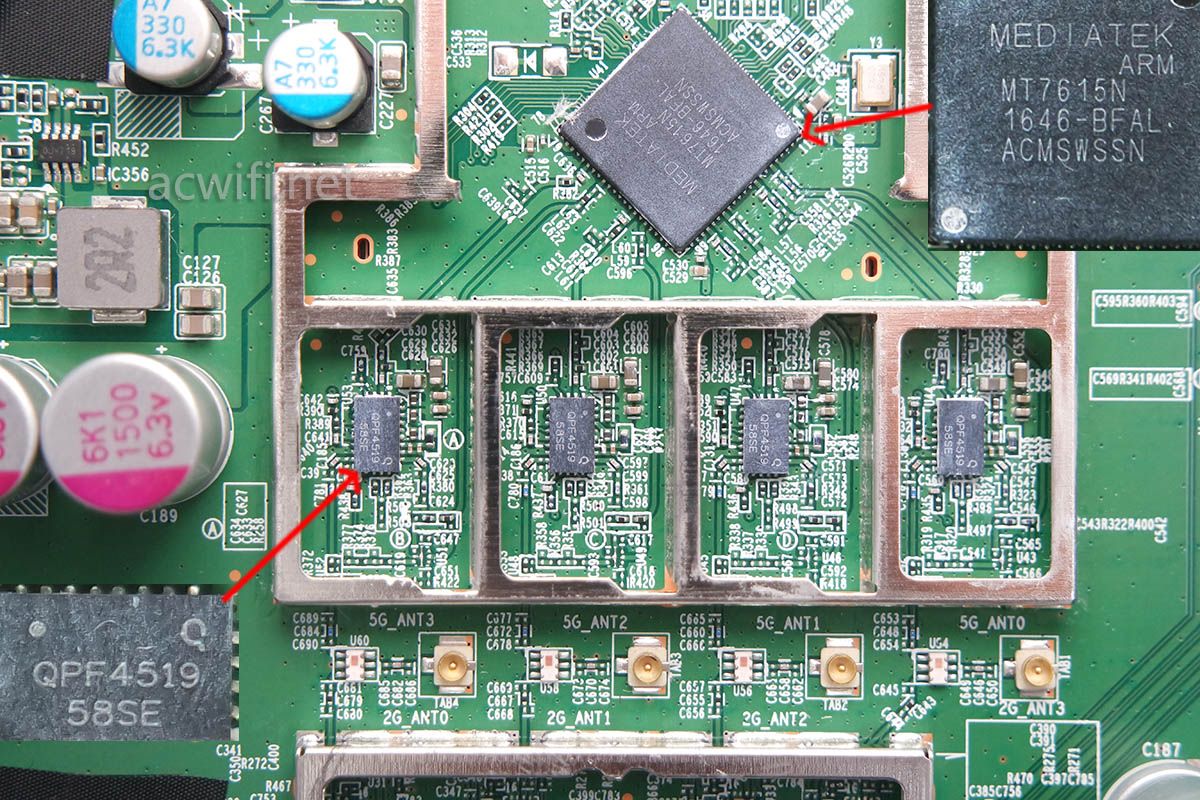

先看5G芯片,MT7615N,带四路功放,芯片型号是QPF4519,左边是无线芯片和FEM芯片的供电。R6800拆机

QPF4519,在神机斐讯K2P上也有用,还有网件R7000P、R8000P等。它的说明:

The QPF4519 integrates a 5 GHz power amplifier (PA), single pole two throw switch (SP2T) and bypassable low noise amplifier (LNA) into a single device.

集成了PA和LNA

QPF4519的参数:

5150 – 5925 MHz
POUT = +23dBm MCS9 VHT80 -35dB dynamic EVM
POUT = +24.5dBm MCS7 HT20/40 -30dB dynamic EVM
POUT = +25dBm MCS0 HT20 spectral mask compliance
160MHz bandwidth and MCS11 capable
Optimized for +5 V operation
32 dB Tx gain

在256-QAM和80频宽下,功率+23dBm=200mW。实测R6800的5G信号是很强的。

2.4G芯片也是MT7615N,但没有外置功放,不过MT715N本身集成的PA和LNA也不弱。

R6800拆机

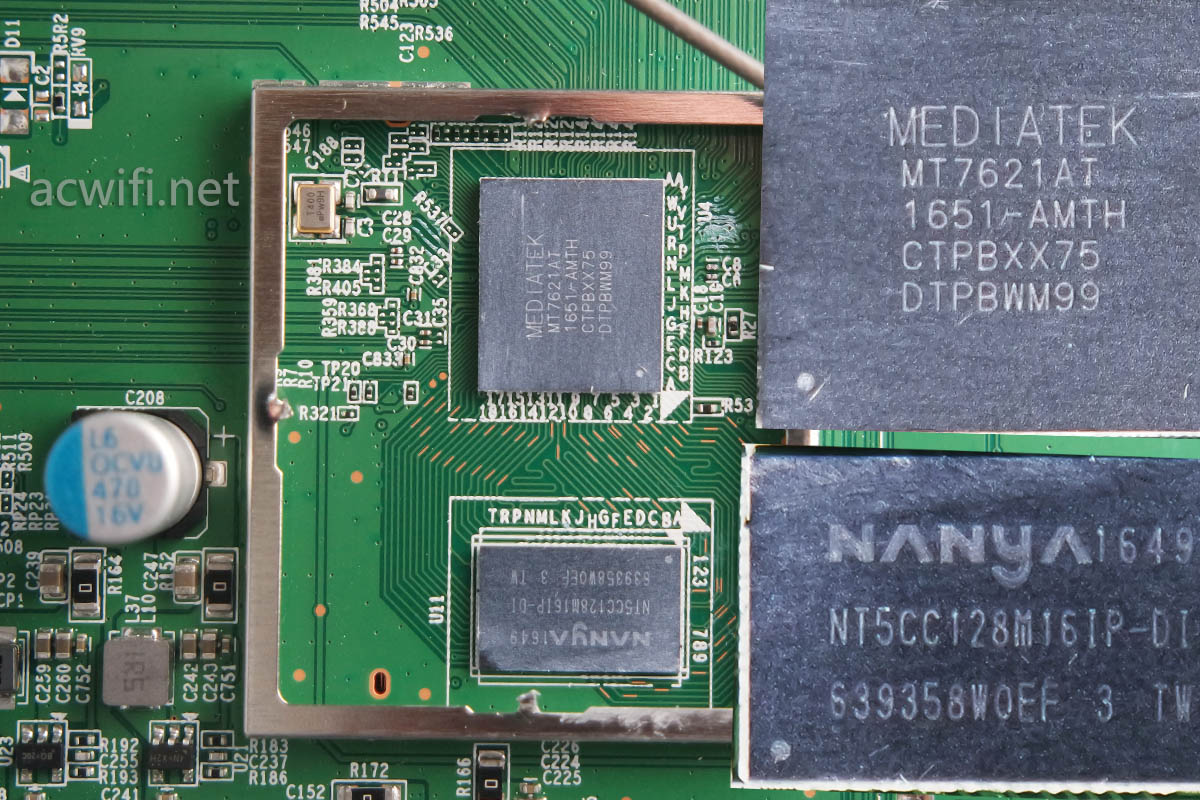

CPU和内存:MT7621AT,双核880MHz,NT5CC128M16IP-DI,容量256MB。

R6800拆机

无线芯片上方的金属屏蔽罩有点厚:

R6800拆机

做工和用料比华硕ACRH17明显要好嘛。

安装复位,还能开机:

R6800拆机

可能因为之前一直卖得价格太低,这种物料成本太高,赚不到钱,所以网件把R6800停产了,而R6850是舍去了一颗MT7615N芯片,用了只支持2x2mimo的2.4G芯片MT7603EN代替了,CPU和5G芯片不变,但不清楚QPF4519还有没有,不管有没有,我觉得R6850不值得买,也不便宜。

而网件R6900V2的硬件才是跟R6800一样的,第三方固件通刷。京东没卖,天猫才有卖

连续三天拆了三台5G 1733Mbps的无线路由器,均支持MU-MIMO,有人喜欢高通,有人不喜欢MTK。咸鱼青菜,各有各爱!

我说R6800是MTK的代表作,是因为:

  • R6800刷第三方固件可以支持160MHz,让廉价的intel9260这种2x2mimo的无线网卡达到800Mb的无线吞吐量。
  • MT7615N+QPF4519能让5G有很强的无线信号。
  • 有稳定的供电设计和完善的散热系统,让5G稳定持续输出。

有人说网件R7800在160MHz频宽下,5G速率能达到3.4Gbps,理论是这样计算的没有错。实际上呢?我用R6800开160M频宽无线桥接R7800开160M频宽然后都设置36信道,但中继不成功。要设置80MHz频宽才能中继上。所以我得不出结果。

本篇完
