华硕ACRH17拆机,5G为什么只有两路功放?

华硕ACRH17,一款比较冷门的机器,没有像博通芯片的AC66U B1,网件R6400这些热闹。硬件配置不错,IPQ4019+QCA9984。5G支持4x4mimo,最高速率1733Mbps,官方为了看着AC66U B1和AC68U的老大面子,把它的总无线速率标注了1700M,真是对QCA9984的一种侮辱。打开包装盒开机,用PCE-AC88无线网卡连接5G直接就是1.7GMbps,有人说固件限制了1.3Gbps,没有这事。所以ACRH17的总速率应该是AC2100M才对。

第一次拆华硕的路由器,非常好拆,螺丝有白胶,拆过便知,失去保修,不过这台我300块收来的。没关系!

acrh17拆机

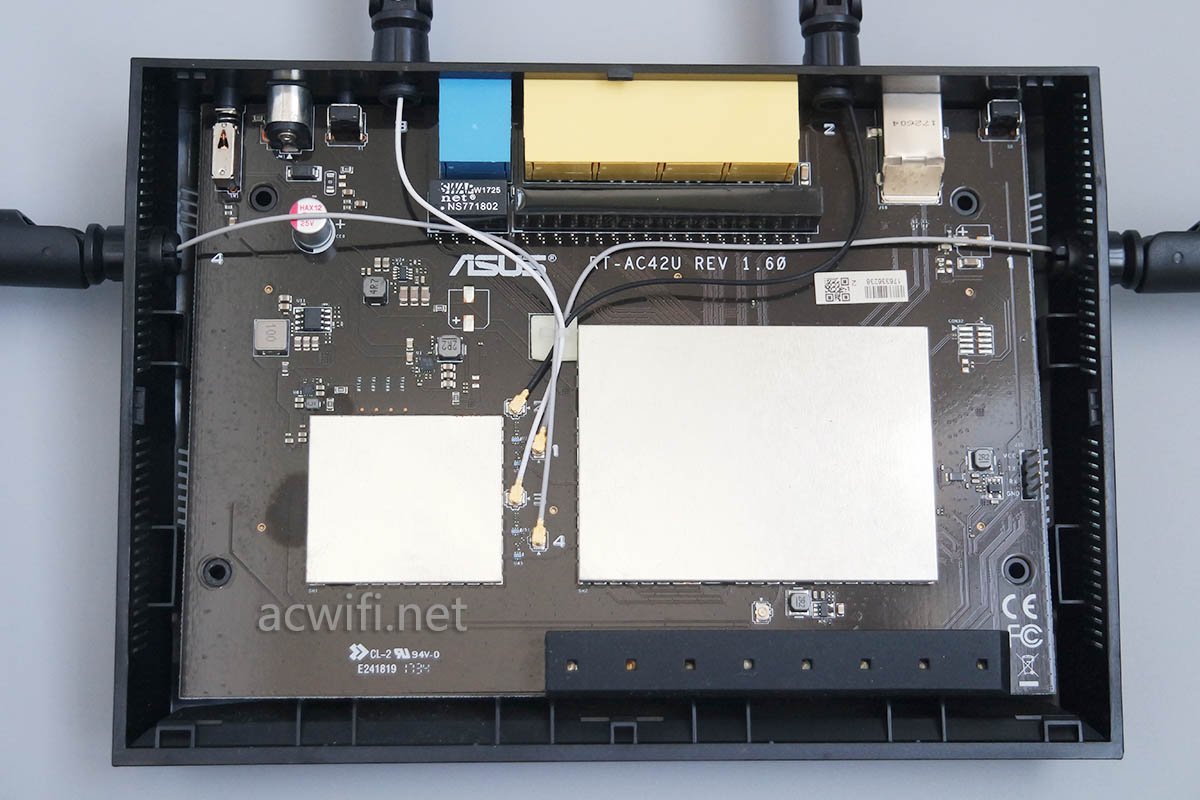

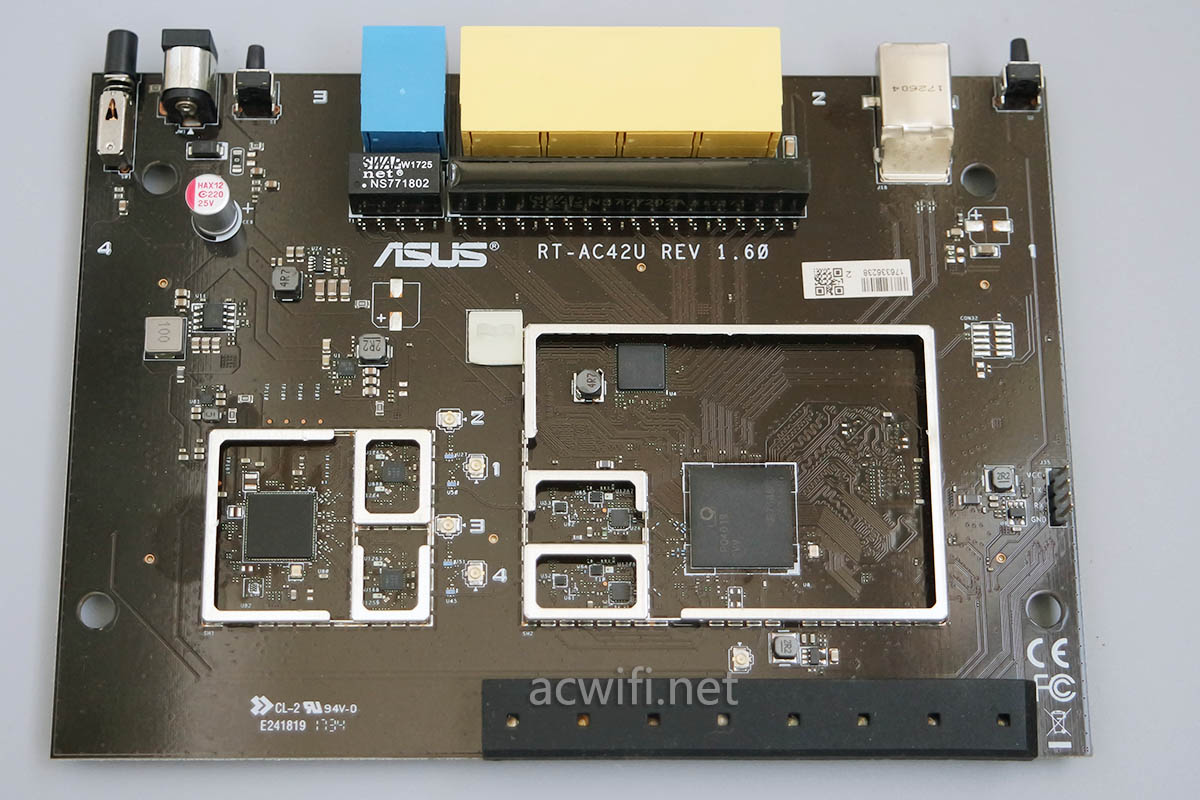

主板正面:

ACRH17拆机

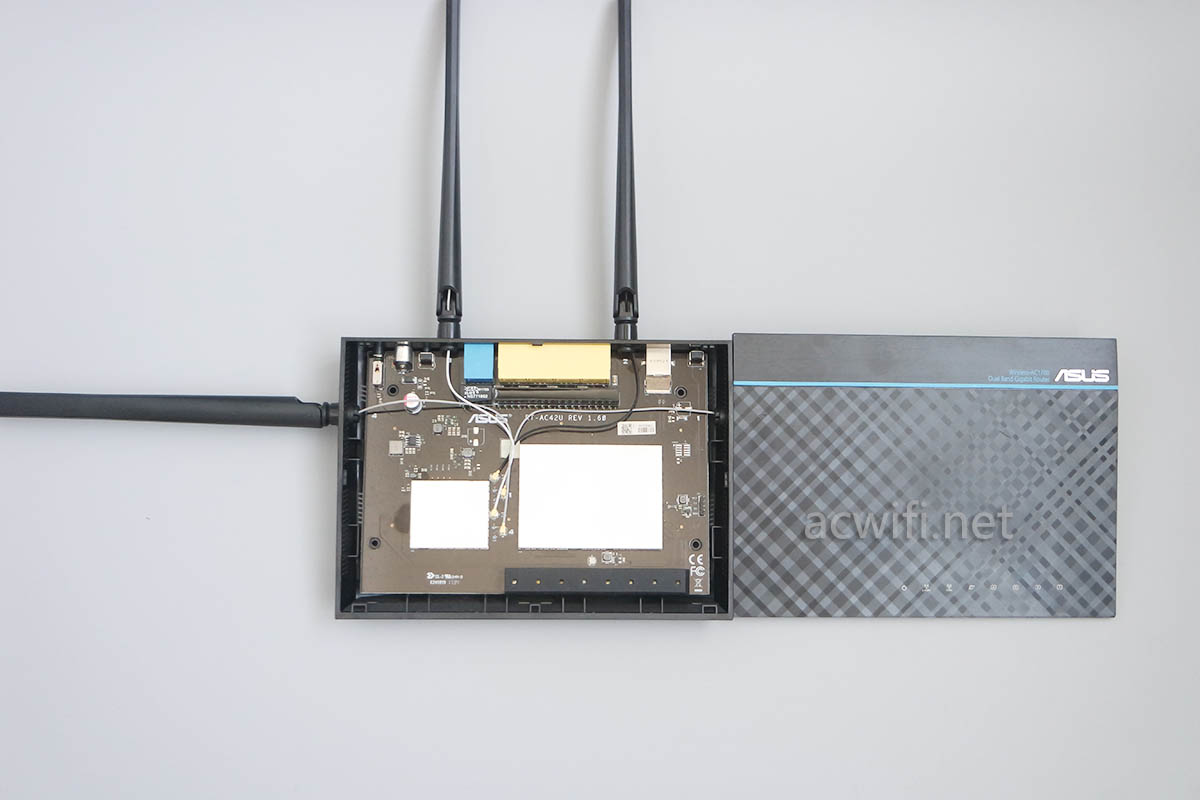

拨掉天线后取出主板:

ACRH17拆机

主板背面有一大片散热片,先不弄它。

ACRH17拆机

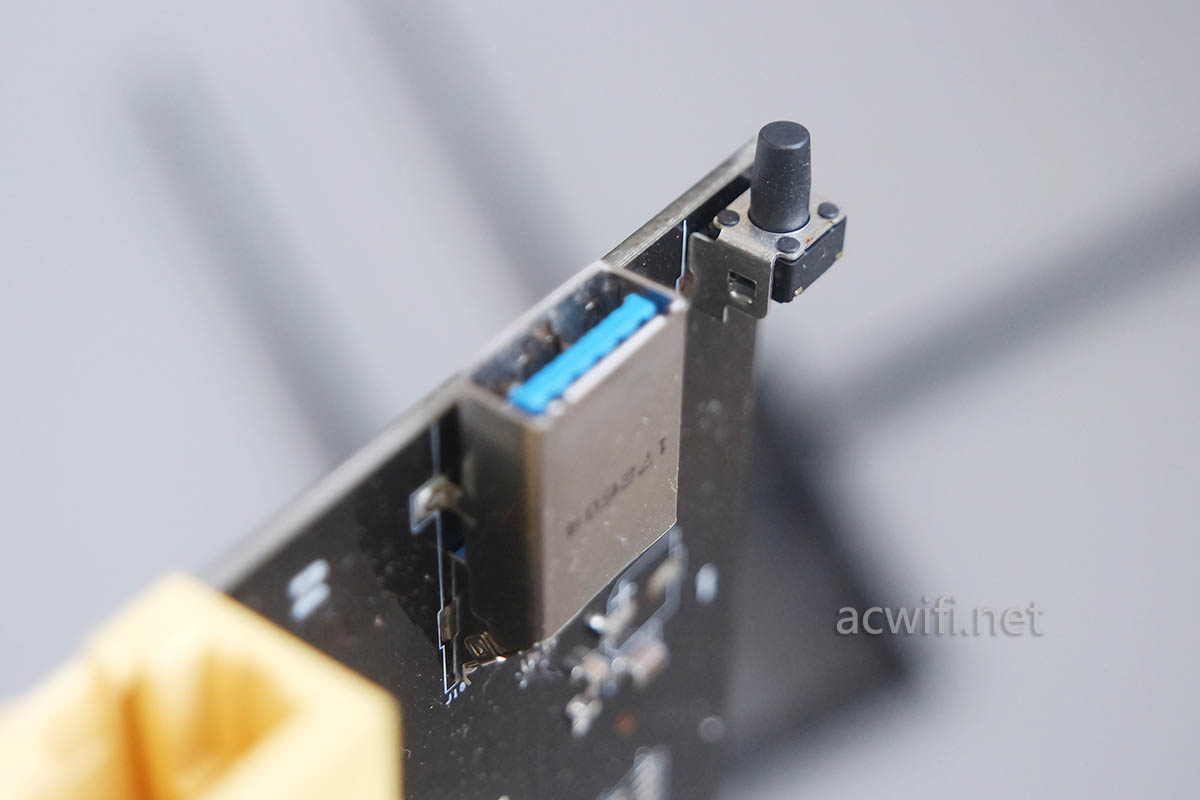

带金属屏蔽罩的USB3.0接口,它的读取速度,感觉像是华硕固件限制了它的性能。不让它比AC66U B1快。

ACRH17拆机

取下屏蔽罩,发现芯片与屏蔽罩之间并没有用导热硅胶垫来填充,难道散热是用背面????

ACRH17拆机

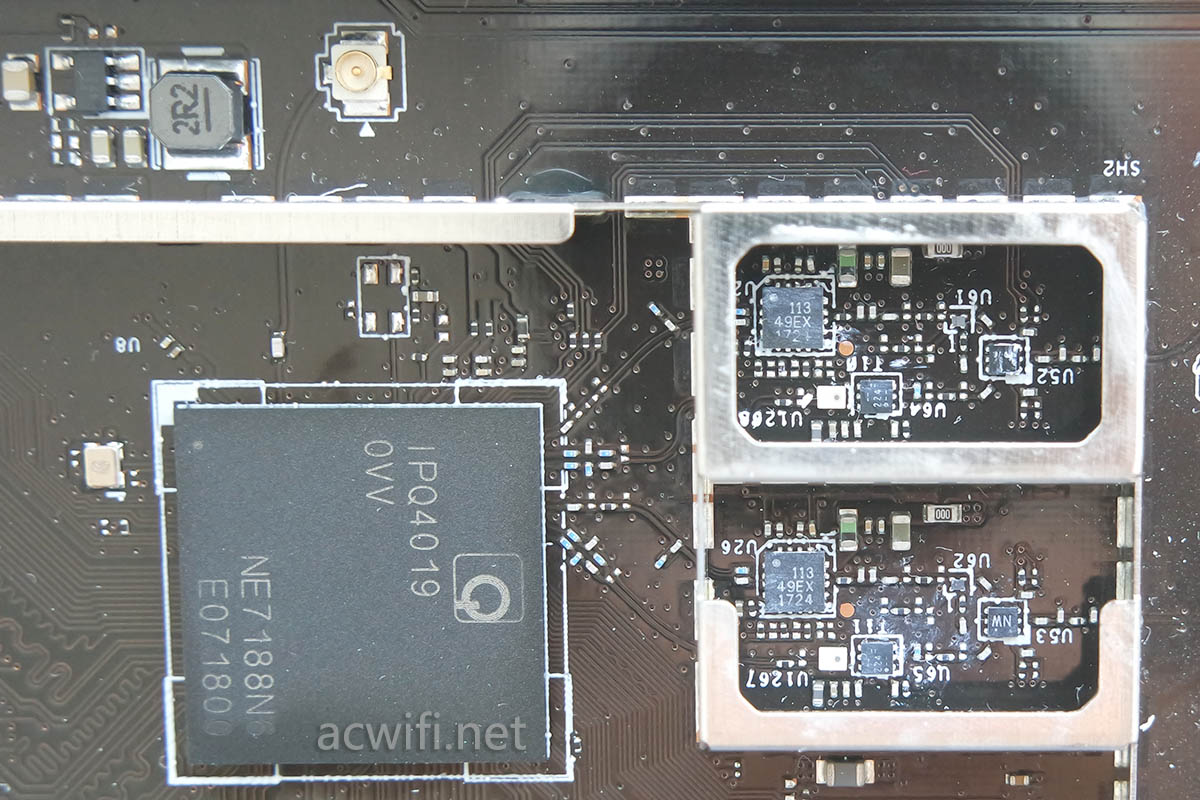

放大一点看正面,下图右边框内是2.4G电路和CPU芯片,左边框内是5G电路,5G只看见有2颗功放芯片,而它的5G是四路的,需要4组放才对呀。2.4G是两路功放,没毛病。

ACRH17拆机

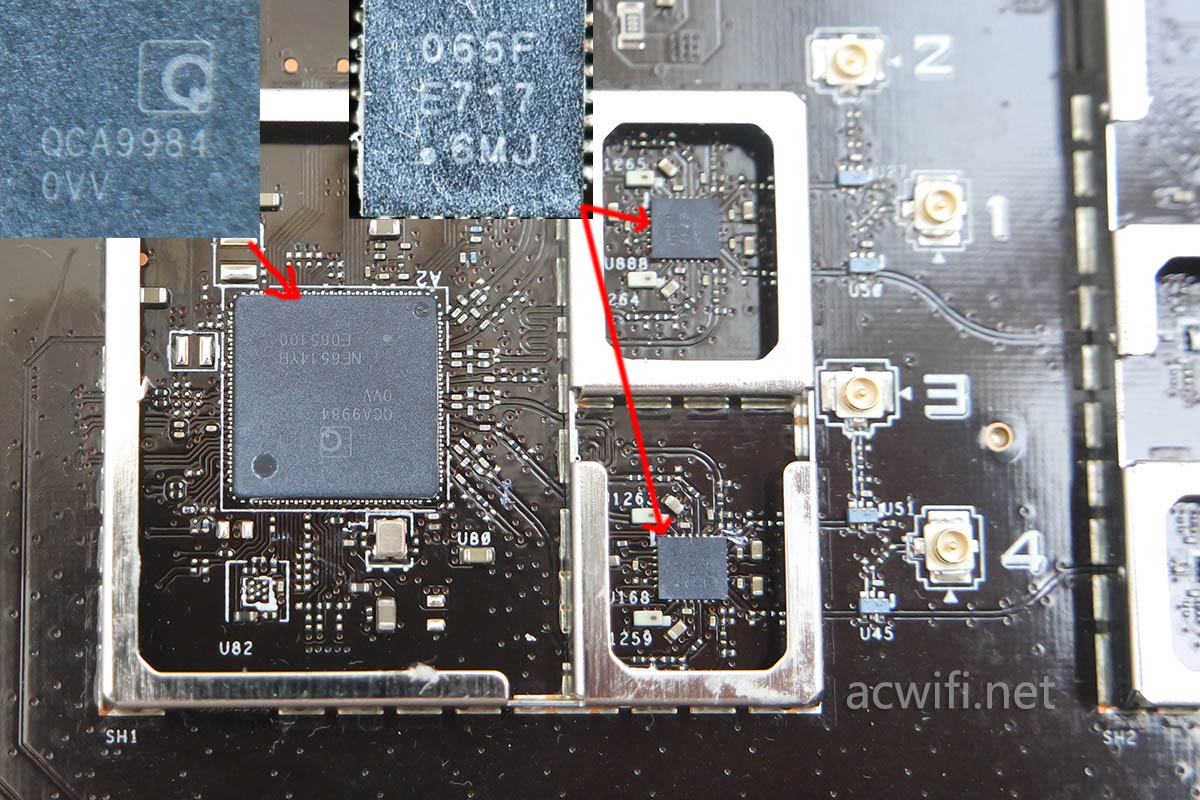

先看5G吧,5G芯片是QCA9984了,不用多说。放大5G芯片部分看看功放芯片上丝印着”065F E717“字样,型号是?????  wikidevi.com上查阅的资料显示5G PA是RTC6665,但这是错误的信息。因为查RTC6665的芯片资料得知针脚数量对应不上,相差很大,如下图中的芯片针脚一共有26针。

华硕ACRH17拆机

原来一年多前我在对ACRH17做完评测后,下方有人留言了这句:

华硕ACRH17 5G PA用的是高通自家的QFE1952,在不同速率下发射功率都要比R6800用的Qorvo QPF4519差9db(8倍)左右,实测性能有差距也是正常的。“

真正的型号就是高通自家生产的FEM芯片:QFE-1952-0-26MQFN。即QFE1952,它是双路FEM,即一颗FEM就可以提供两路功放,那么4路的QCA9984就只需要两颗。QFE1952的工作电压是3.5V,多数路由器用的FEM工作电压是5V。

因为工作电压较低,所以它的放大功率比较低。这就是ACRH17信号不强的内在原因。不知通过刷潘多拉固件或最新出的梅林固件后,会不会让它打上鸡血。这正是我在618前购买了新的ACRH17的原因:有两台才能做对比!

这样看来,ACRH17还有点不如WDR8500的5G,这两款也可以比一比5G信号强度和无线速度。

WDR8500拆机,500元内TPLINK做工、用料最好的一款

因为找不到QFE1952的资料,我还不敢肯定。

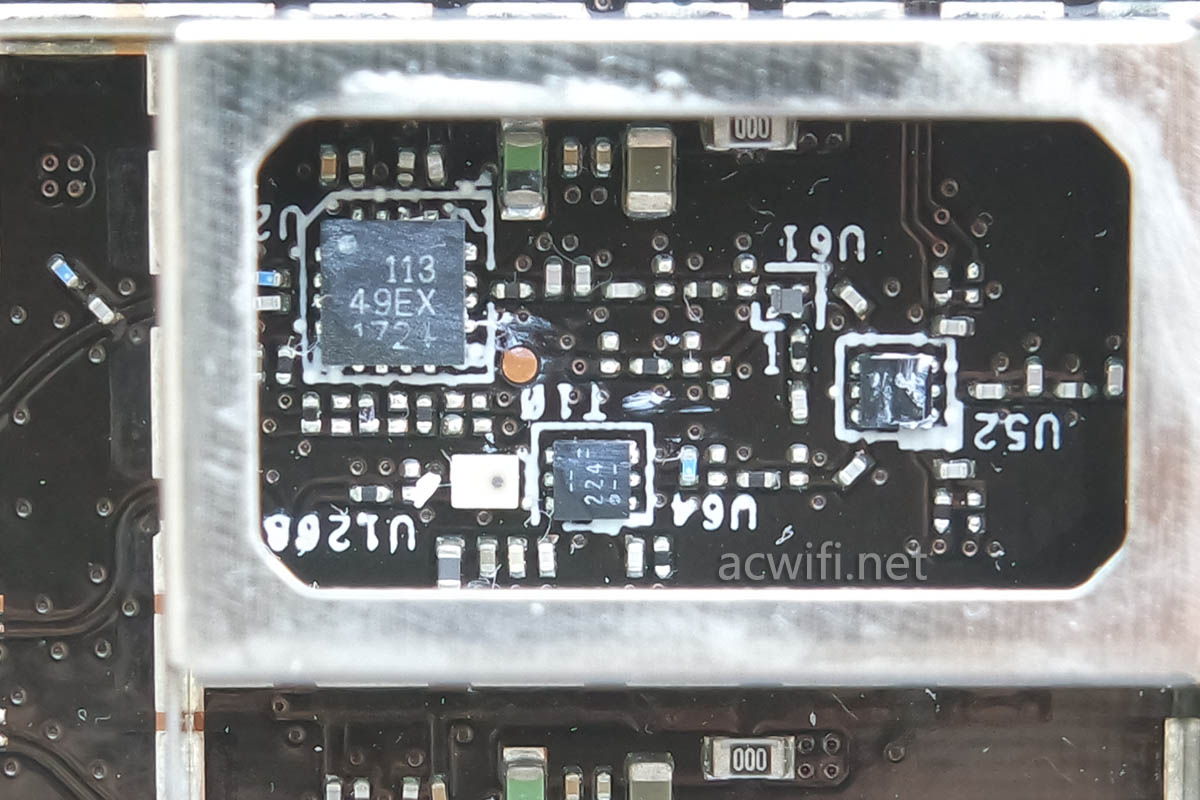

下面是2.4G的功放电路,丝印着:113 49EX,型号是RTC6649EX,它的右下方是LNA芯片,印着224,型号不懂。最右边是射频收发切换开关芯片。

ACRH17拆机

RTC6649EX的参数:

Frequency Range: 2.4 – 2.5 GHz

Voltage Supply : 5 V

High Gain : 31 dB

+26.5 dBm linear output power for 802.11g 64QAM, 54Mbps, 3% EVM, 5V

+23 dBm linear output power for 802.11ac 256QAM, HT40, MCS8, 1.8% EVM, 5V

On-chip Input Matching

16L QFN-3.0×3.0x1.0(max) mm3 Package

RoHS / Halogen Free Compliant

Moisture Sensitivity Level : MSL 3

2.4G在40MHz频宽和256QAM下可以达到+23dBm。这颗PA的功率比较高呀!怪不得2.4G信号强度比R6800要高(也应该比水星D26G、WDR8690这些要强)。2.4G并没有采用公版方案的QFE1922。而RTC6649EX肯定要比它强!

华硕(ASUS)RT-ACRH17 无线路由器评测

IPQ4019的外围上方还有一个天线接口,估计是接蓝牙天线。ACRH17路由器没有接蓝牙,通常是给一些MESH产品用,例如orbi和velop这些。

ACRH17拆机

从拆机可以看出ACRH17便宜是有便宜的道理,估计5G功放是高通送的,就像买一斤猪肉会搭一小块瘦肉给你,”搭称卖“。

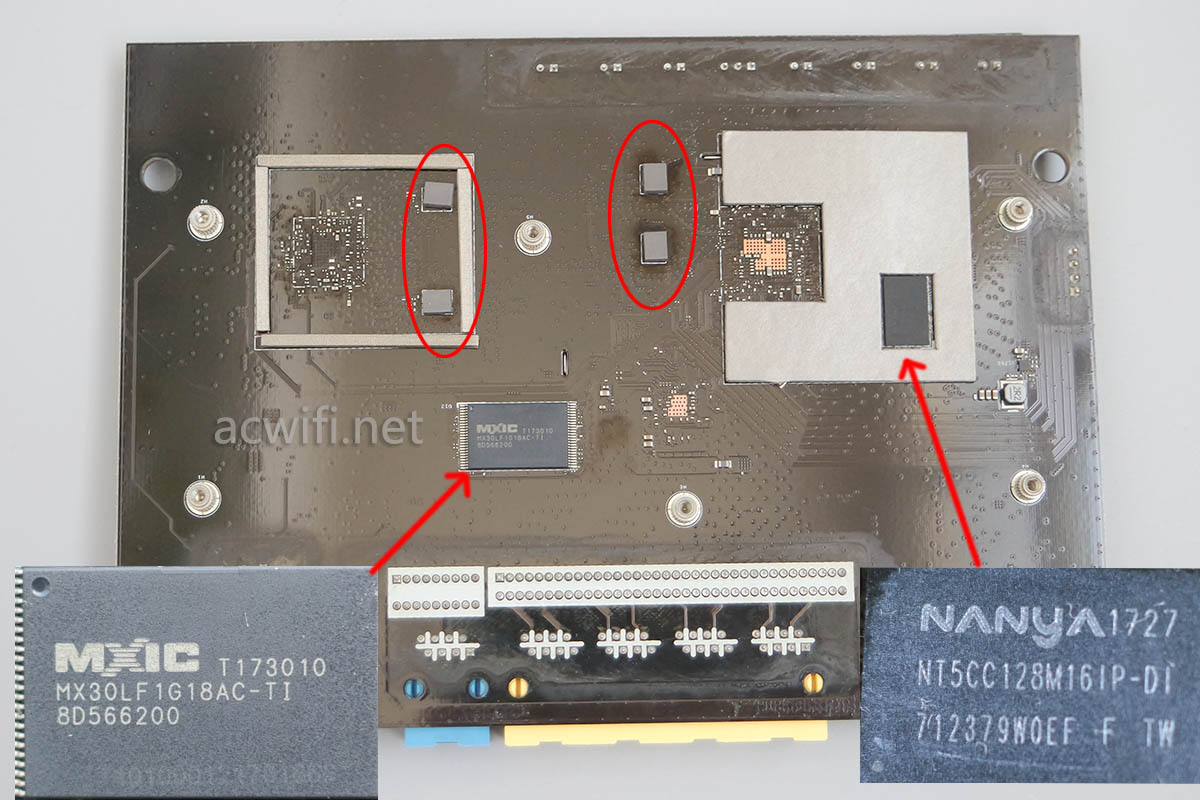

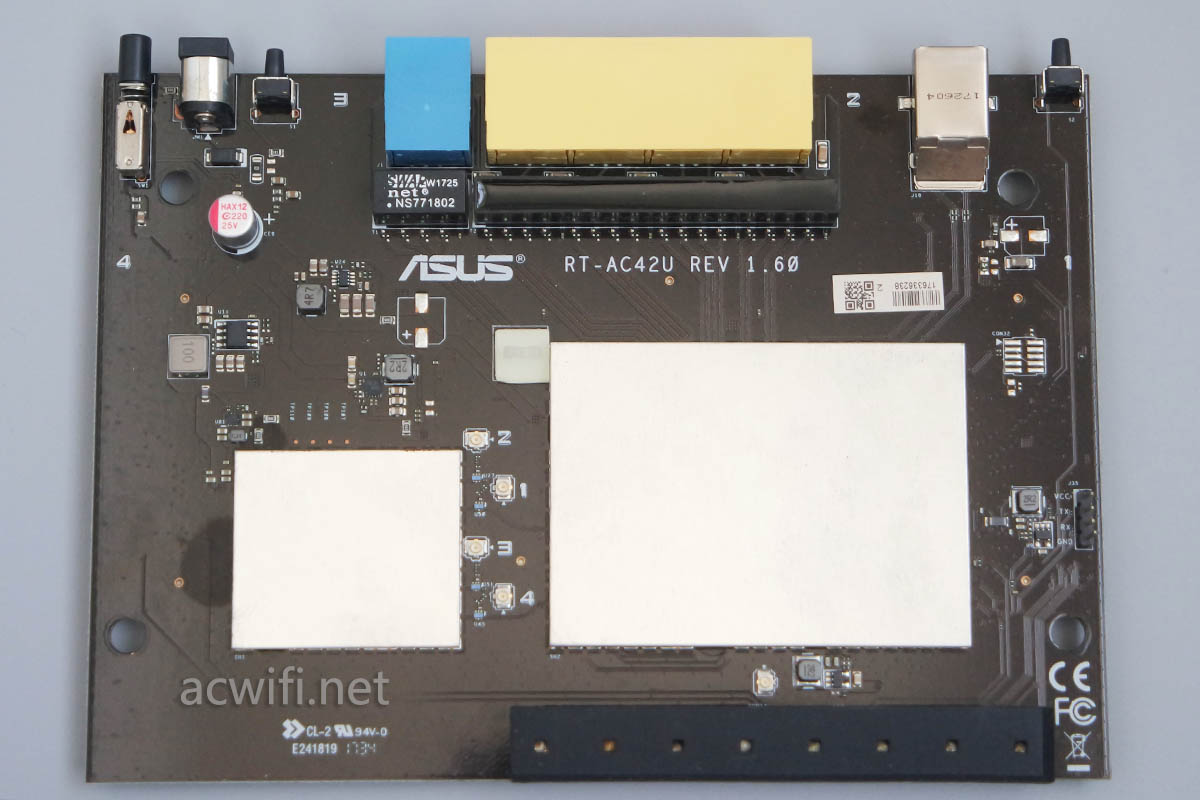

忘了,还有主板背面,取下整块金属板。闪存型号MX30LF1G18AC-T139.com容量128MB,内存型号NT5CC128M16IP-DI,容量256MB。

ACRH17拆

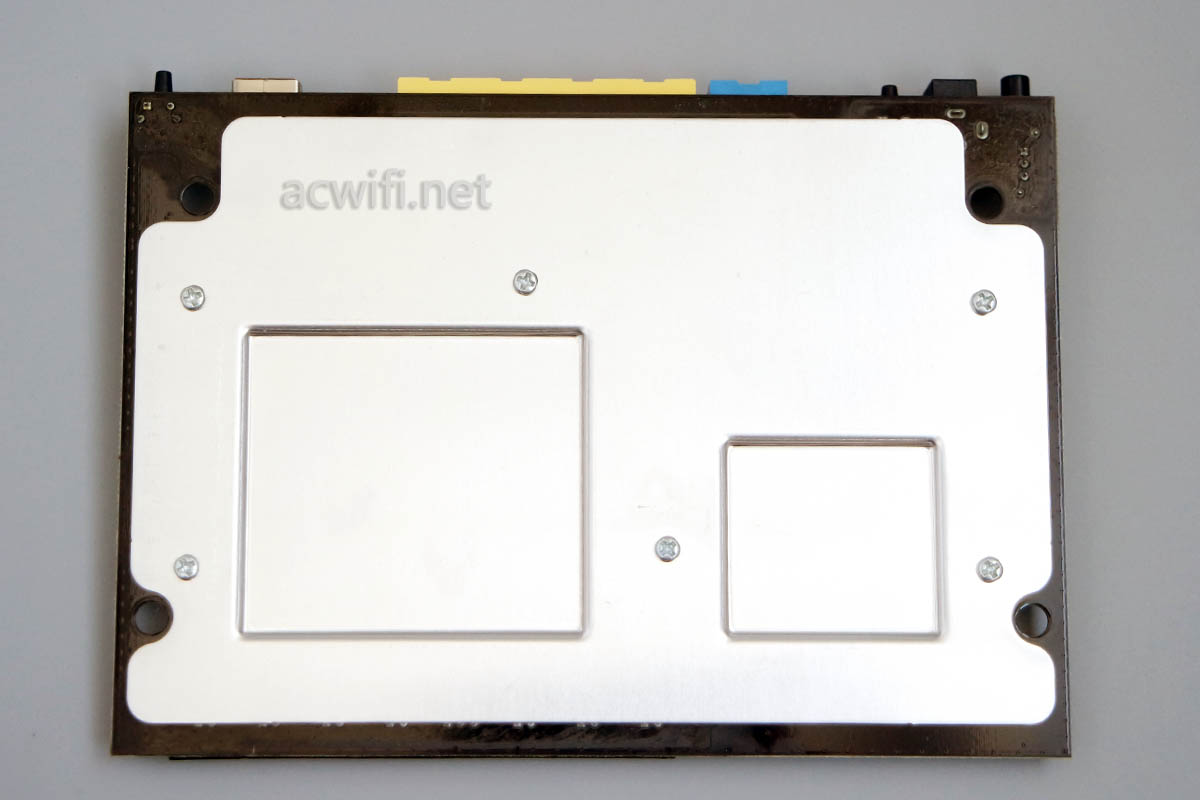

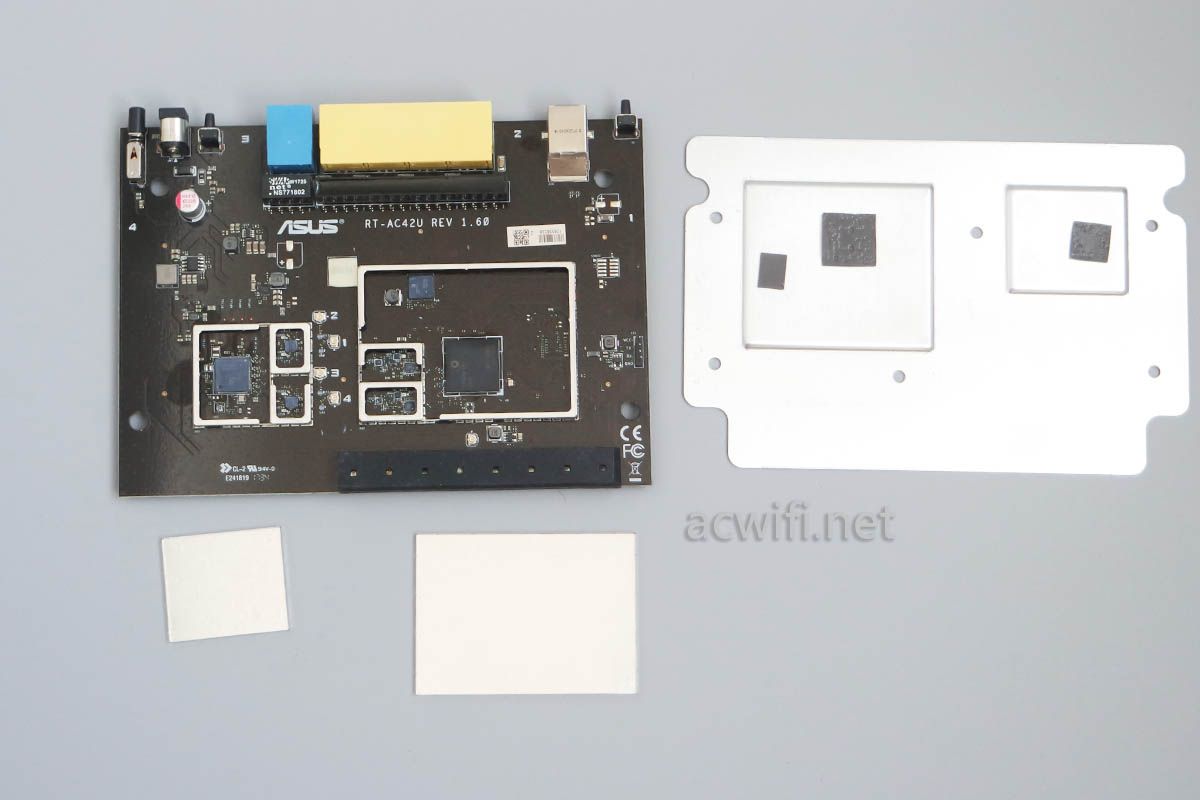

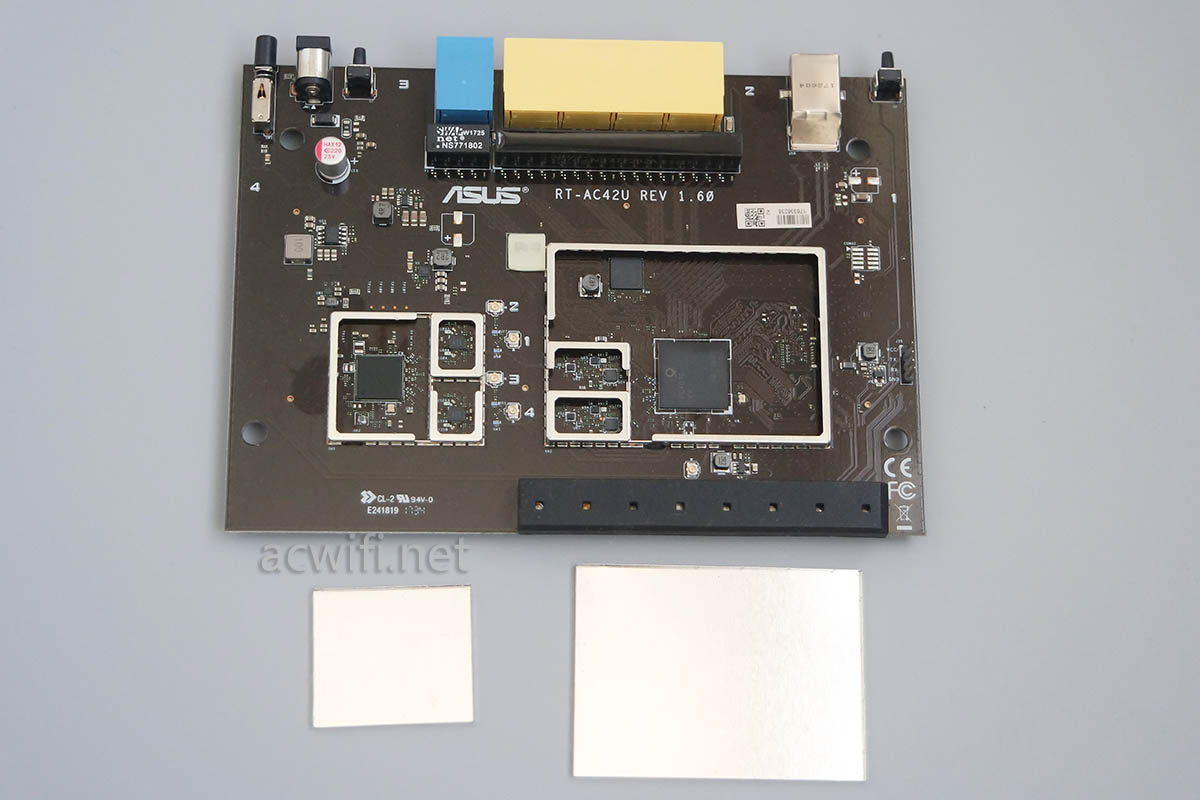

红圈位置里是导热硅胶垫,贴在四颗功放芯片的下方,CPU和5G芯片、内存芯片也有,与金属片粘连。芯片都是通过主板背面来散热了。

看着主板挺简洁,不像是华硕自己亲手做的。

公众号里挺多朋友问这款值不值得买,或者问我是否很差?京东经常399以内就值得买,看需求呀。这款刷上梅林固件或潘多拉固件,或者可以发挥出更大的潜能,5G毕竟是4x4mimo,对于面积不大的又需求发热少,不喜欢MTK或BCM的,这款是不错的选择。

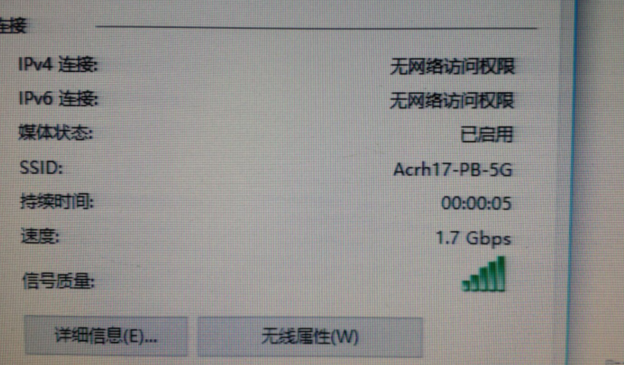

装回机器后刷了潘多拉固件19.06,设置信道36和开160频宽后用intel9260网卡连接,速率是1.7Gbps了,不过下行速度没起色,而上行速度接近700Mbps/s,感觉就是上行速率达1.7Gbps下行速率仍是867Mbps。固件还需要继续修正呀。

acrh17 160 01

本篇完。
