TP-link WDR8690拆机,新款AC2600全千兆无线路由器

TP-link WDR8690这个新款,预售才优惠10元,反正不到300元,无线规格是AC2600,即2.4G最高800Mbps和5G最高1733Mbps,这里的最高连接速率不代表你用啥接收设备都能有这个速率,不能划等号。至于值不值这个价,拆开看CPU便知。

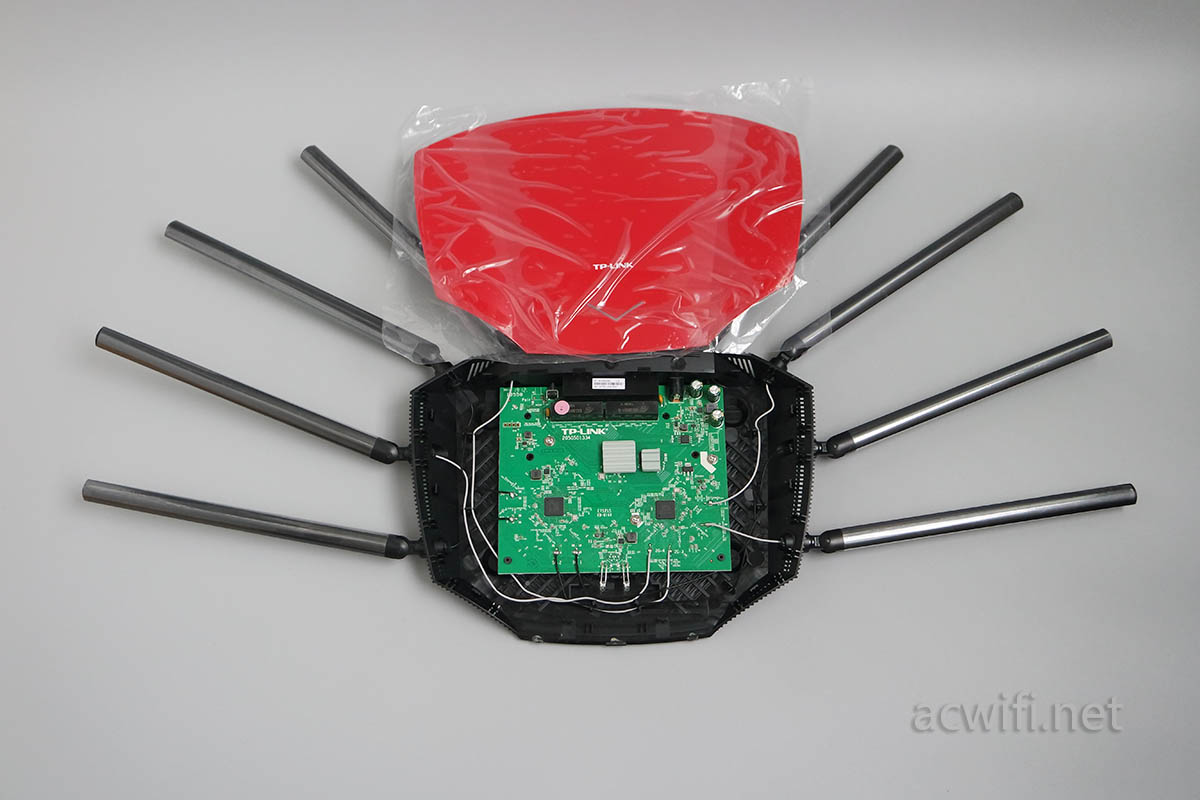

不多说,直接拆开了,卡扣又坏了2个,心急嘛。

WDR8690拆机

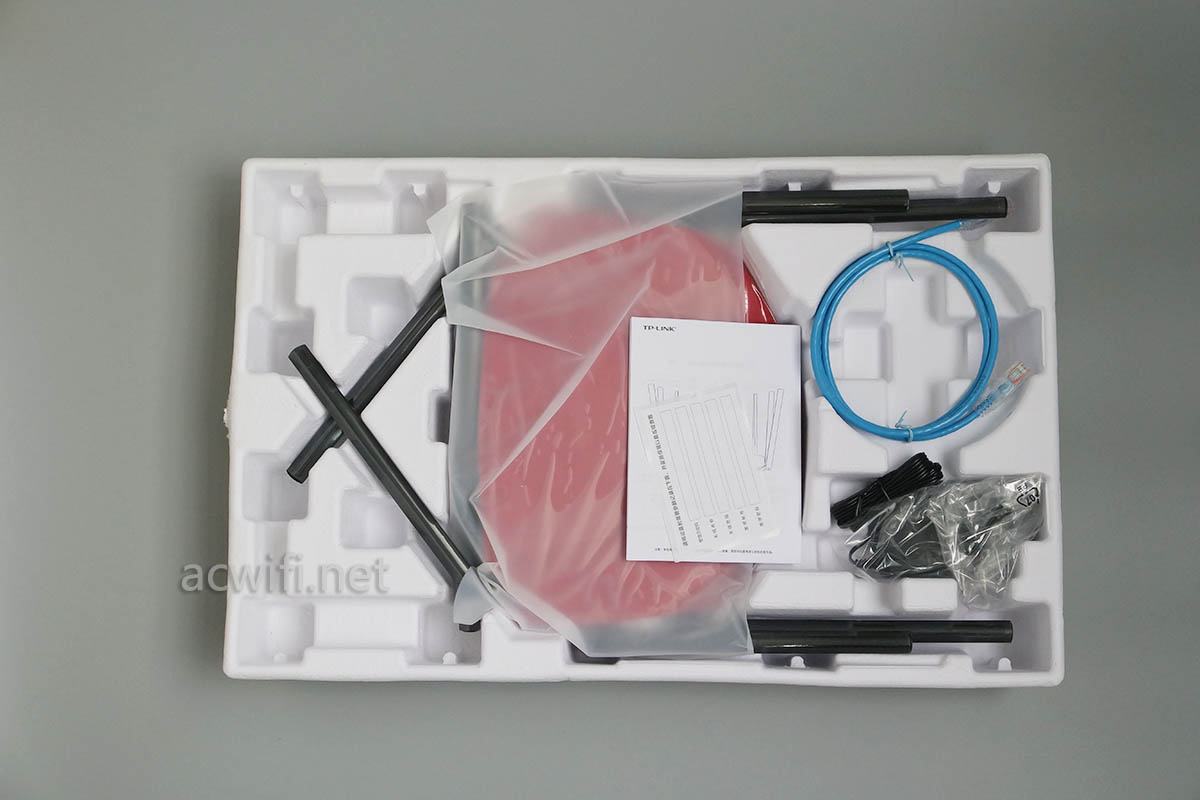

就像吃大蟹一样,要掀开它的盖,才能吃里面的蟹膏。TPLINK LOGO下方的LEDE指示灯成V型,亮灯后比较好看。

WDR8690拆机

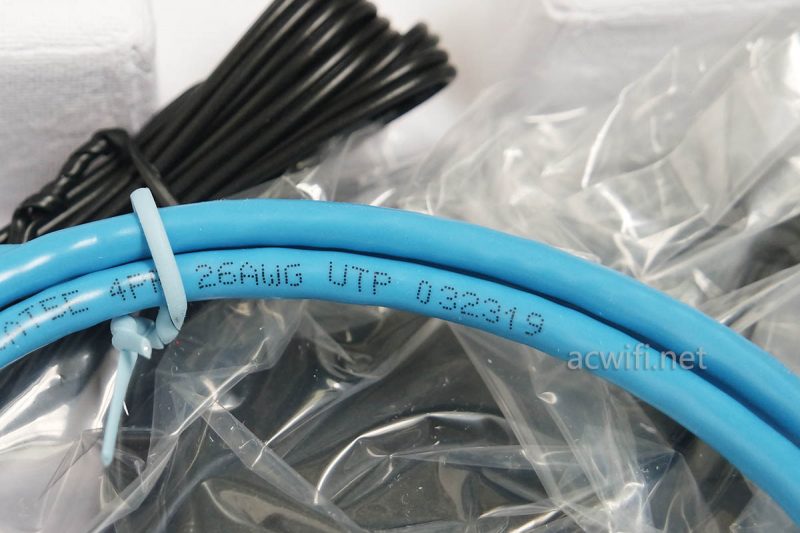

先来看看配件,有一根超五类网线(CAT 5E),线芯规格是26AWG,短距离没所谓了,这线肯定跑万兆,如果要买长的超五类线,建议选购24AWG的规格。

WDR8690拆机

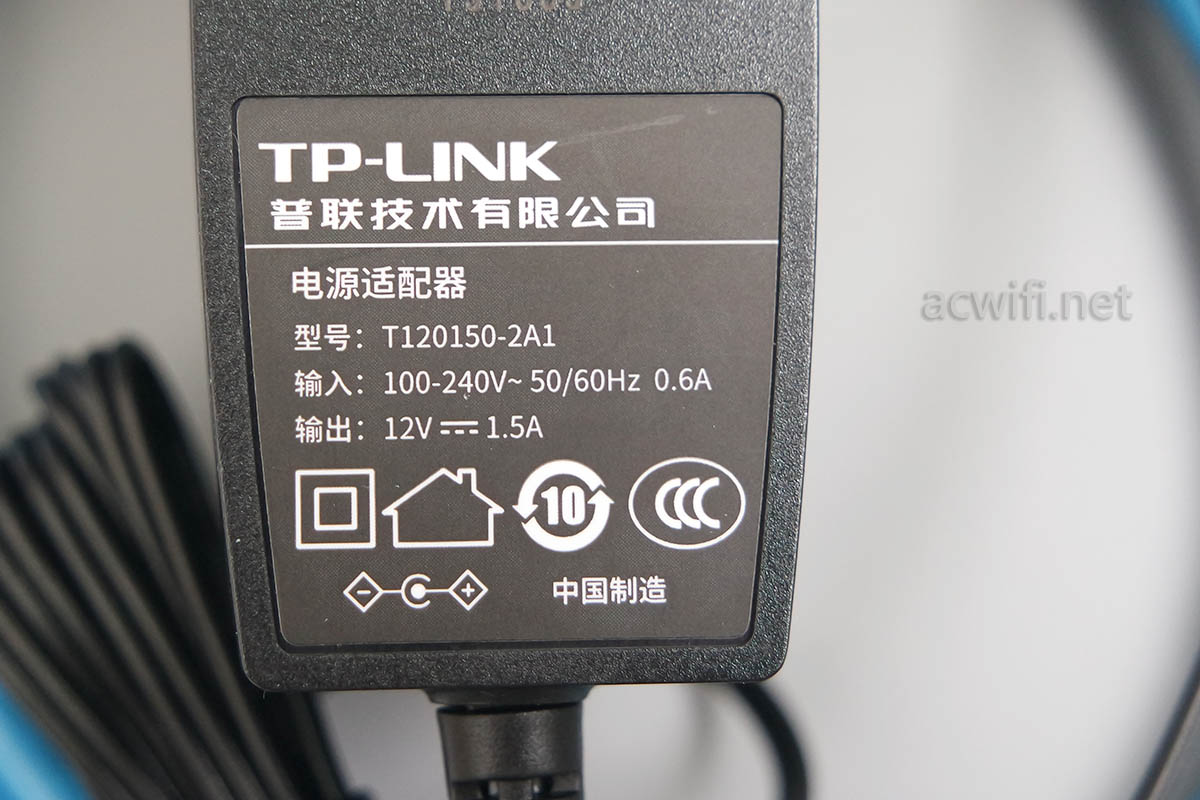

电源规格是12V/1.5A,4x4mimo,1.5A供电很有必要。

WDR8690拆机

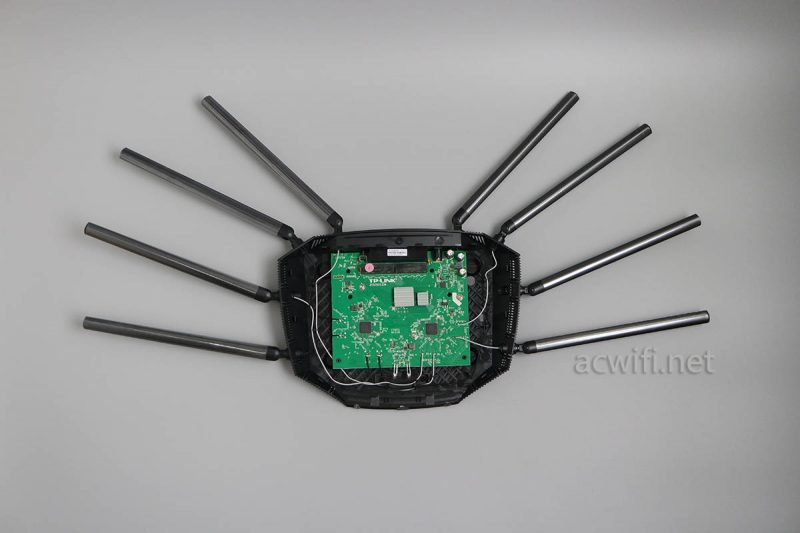

看这主板芯片布局,有点像水星D26G。不过电路上的小元件并没有水星D26G那么“干净”。

WDR8690拆机

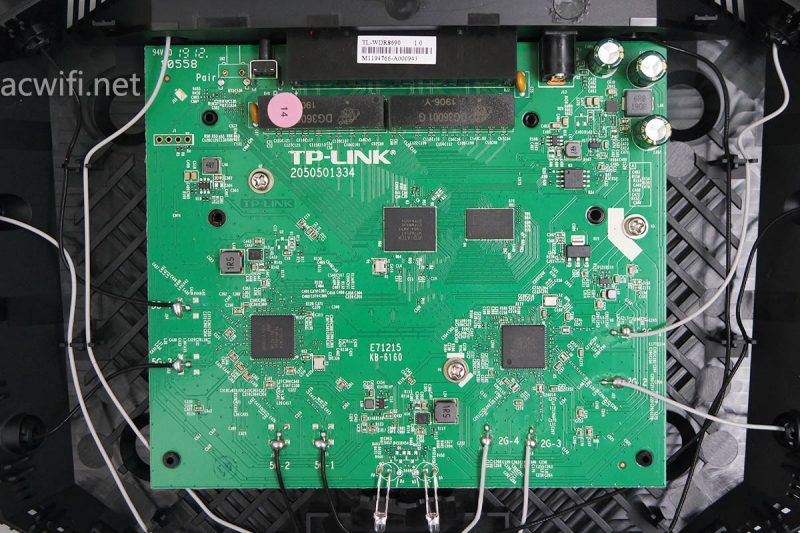

取下两颗芯片上的散热片,主板正面如下,底面就不拍了,懒得翻过来,天线有点短,怕没做评测就扯断了。

WDR8690拆机

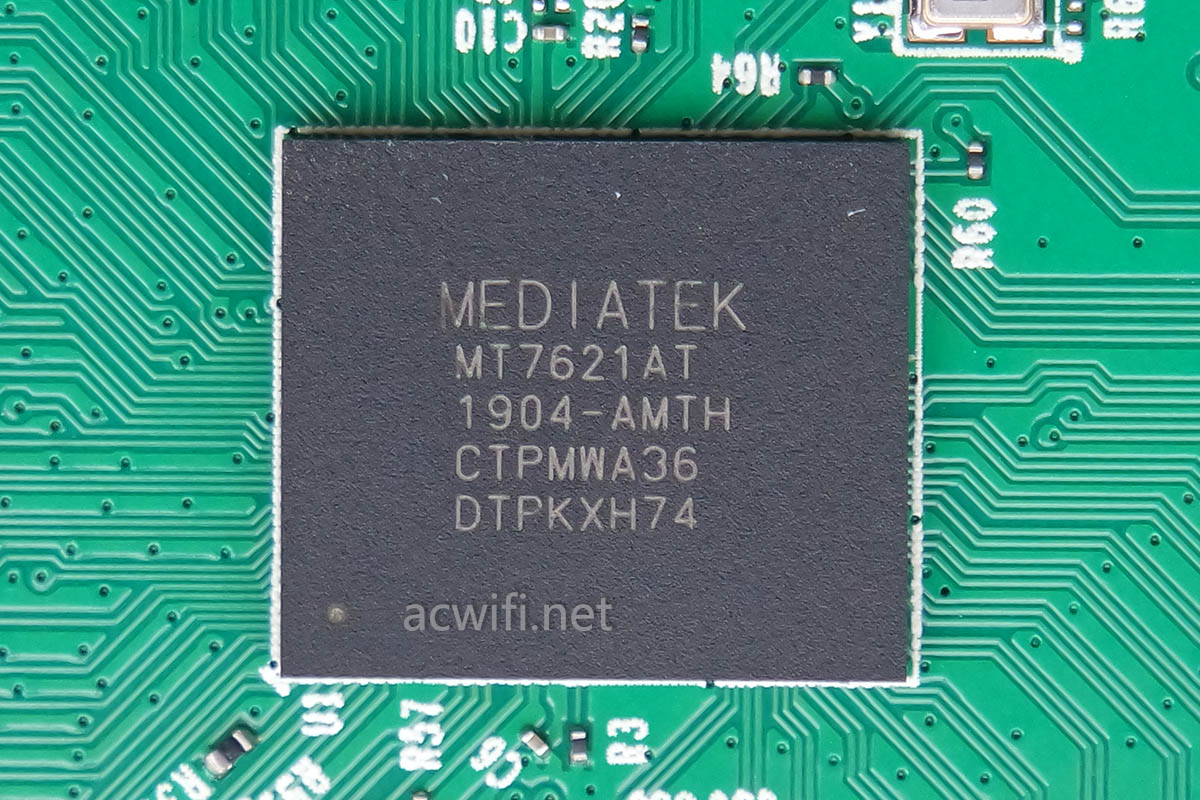

首先看CPU,预售时因为价格便宜,我以为会采用TP1900那样的单核CPU,幸好不是,而是双核MT7621AT。

WDR8690拆机

联发科这片MT7621AT越来越广泛,价格也越来越低,可能有更高性能的新款CPU来接替它的位置了。

内存是M14D5121632A-2.5B,DDR2,容量是。。。。。。。64MB。。。。水星D26G可是128MB内存呀!!!!!用128MB会让你肉痛 ?????

WDR8690拆机

AC2600嘛,TPLINK所用的芯片组就只有7615N和7611N了。果不其然!

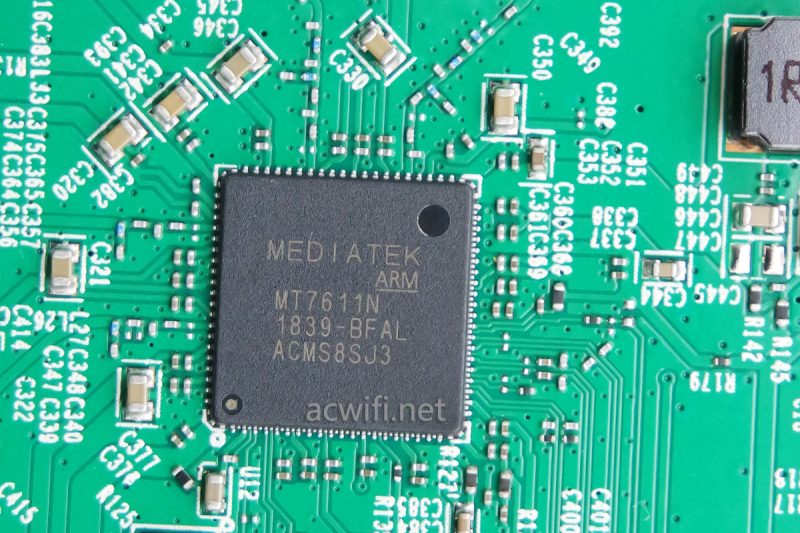

5G芯片是MT7611N,支持MU-MIMO。

WDR8690拆机

2.4G芯片是MT7615N:

WDR8690拆机

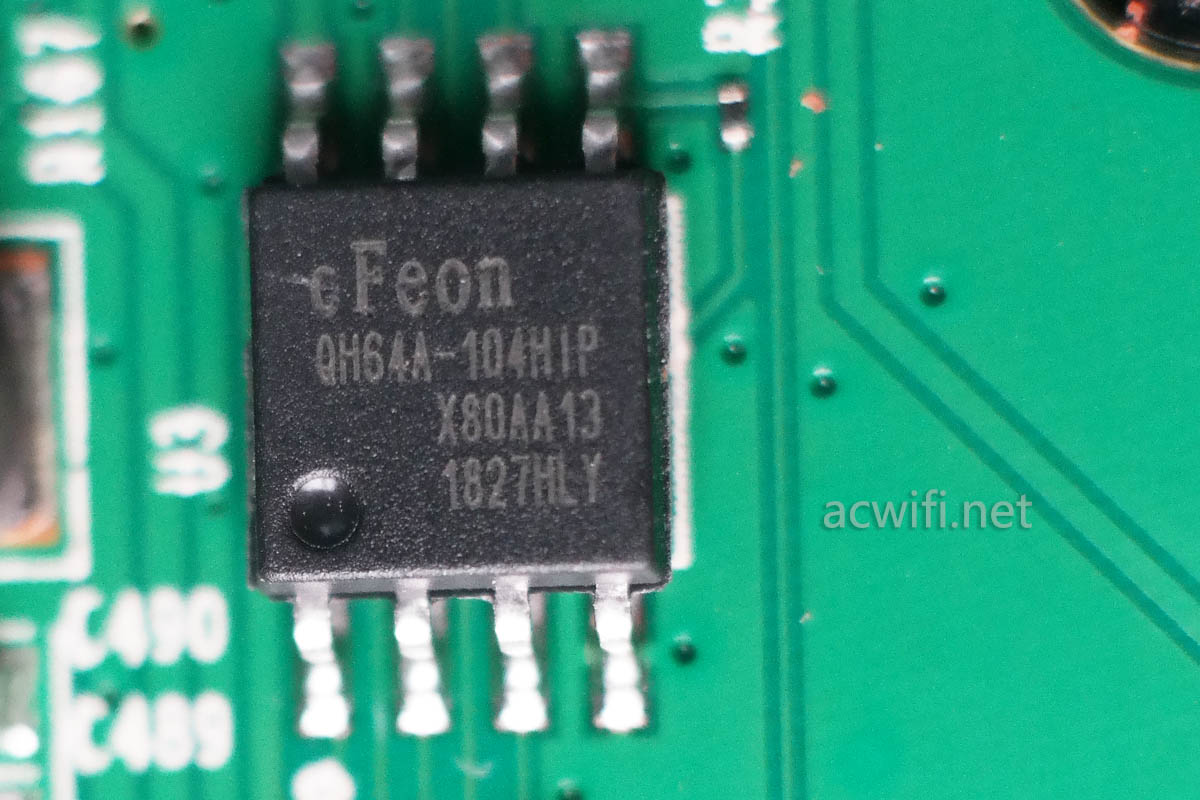

还有闪存芯片:EN25QH64-104HIP,容量8MB。能不能换成32MB来刷第三方固件呀?

WDR8690拆机

以下是水星D26G的主板:

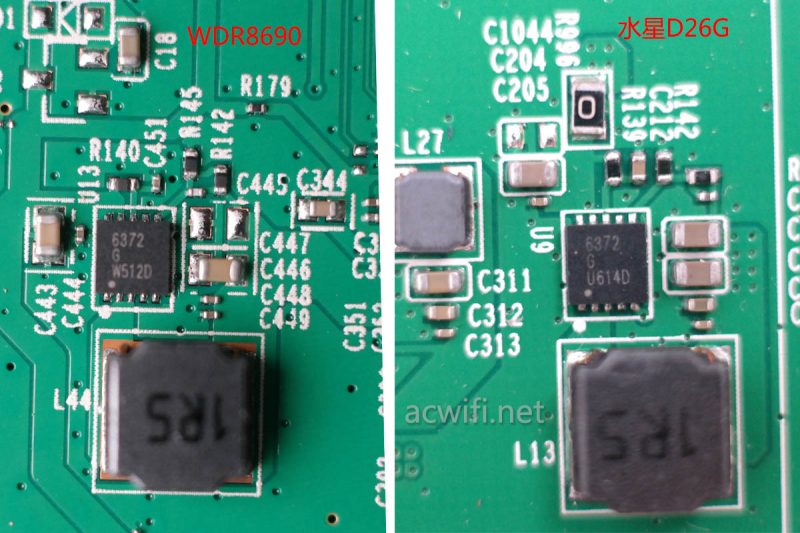

感觉比WDR8690少了许多贴片元件,但5G芯片也是有2路供电。截出共中一路供电电路对比:

拆完了,惊喜的是TPLINK把MT7621AT和MT7615N+MT7611N的价格降到了300以下,那些购买了WDR8660的要后悔 了,,因为跟WDR8690一样的内存一样的硬件,

还有其它WDR8610、8630、8640、8650估计也是一样的CPU和无线芯片,区别可能是64MB和128MB内存,这些卖400块以上,显然在WDR8690面前是很不值。不知上市这一款性价比高的WDR8690意欲何为?

许多朋友比较关心WDR8690的评测数据,我用网件R6800跟它对比吧,价格有点差距大,而且R6800的5G有外置功放芯片,看差距多少吧,然后决定值不值和值多少。并不能说是一个不公平的对比。对了,R6800刷了潘多拉固件,可以打开2.4G 800M速率,2.4G速率上是一样了。要么跟水星D26G来比??你们说吧。

64MB内存跟128MB内存,可能就差在最大的带机量上面了。这方面很难测试出来~!

WDR8690京东购买链接

若有任何疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » TP-link WDR8690拆机,新款AC2600全千兆无线路由器
