腾达MW6 1A电流版本V2.1拆机,缩水有点过了!

我对腾达MW6的拆机和评测都是1.5A电流版本。

腾达MW6拆机文章:腾达MW6拆机,全网首拆

腾达MW6评测文章:一款mesh无线路由器产品-腾达MW6评测

从今年开始,有新款MW6推出市场,有兴趣的可以去京东看晒图,会偶尔看见机身低部电流规格1A。那么为什么我要强调1A电流版本呢?跟1.5A电流有什么区别?我早几天前已经买来了一台1A版本,就等风和日丽的天气来拍个照。这次我把之前拆过的那台又拆开看了,一起拍照,方便对比,其实一眼可以看出高低。

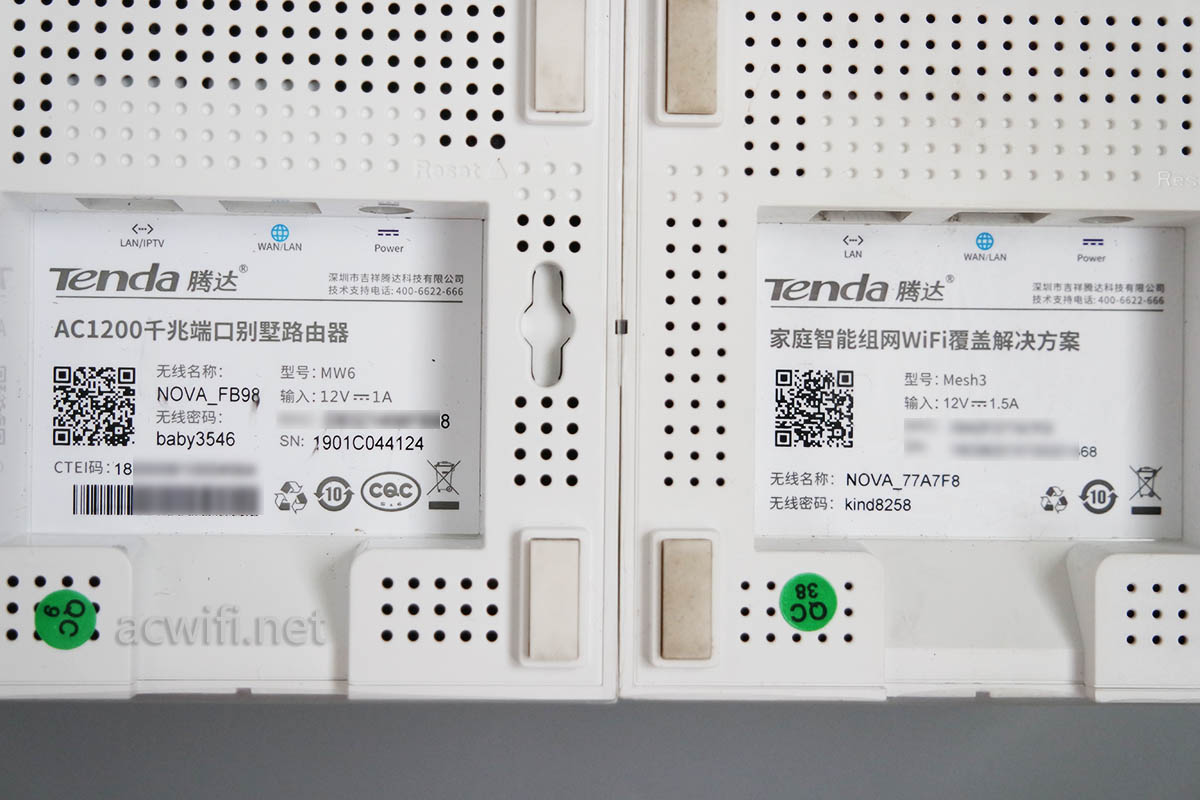

先看两台路由器的底部信息:

腾达MW6拆机

上图左边是1A电流(新),右边是1.5A电流(旧)

型号也有改变,1A电流的型号是MW6,1.5A电流的型号是Mesh3。外包装上也印有电源规格,一看便知!

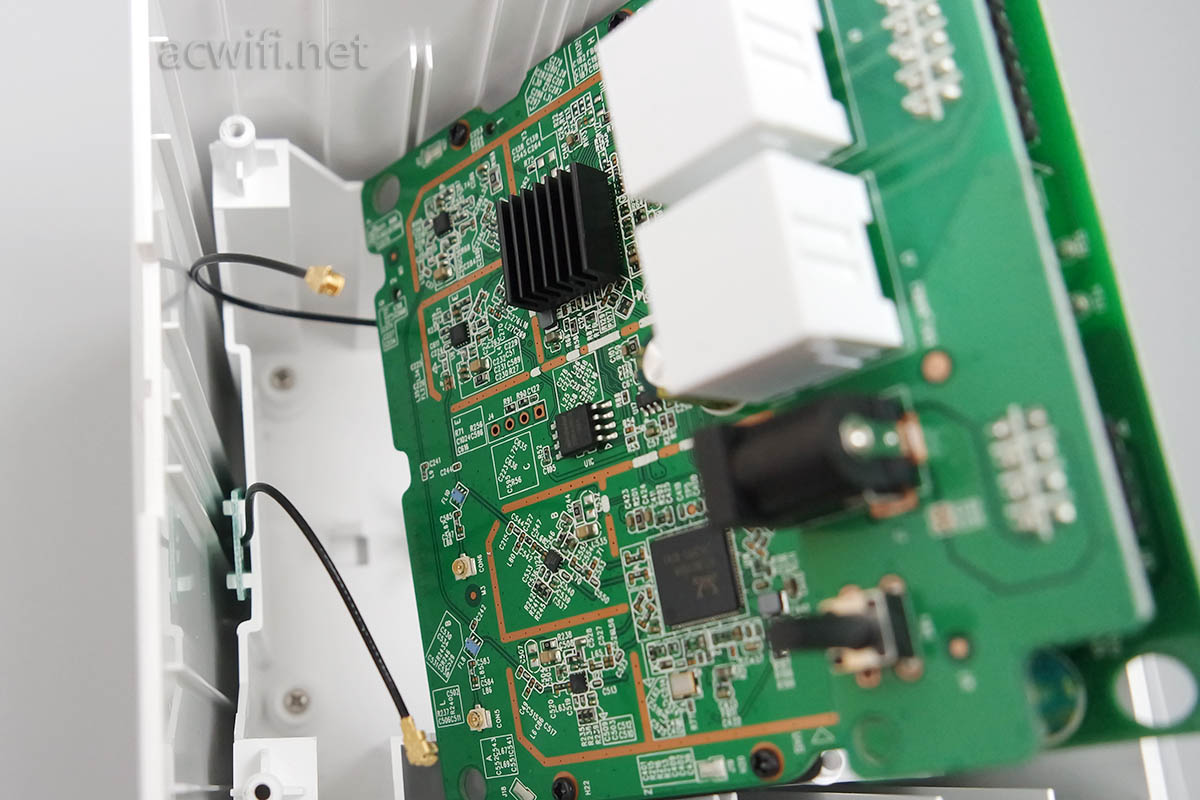

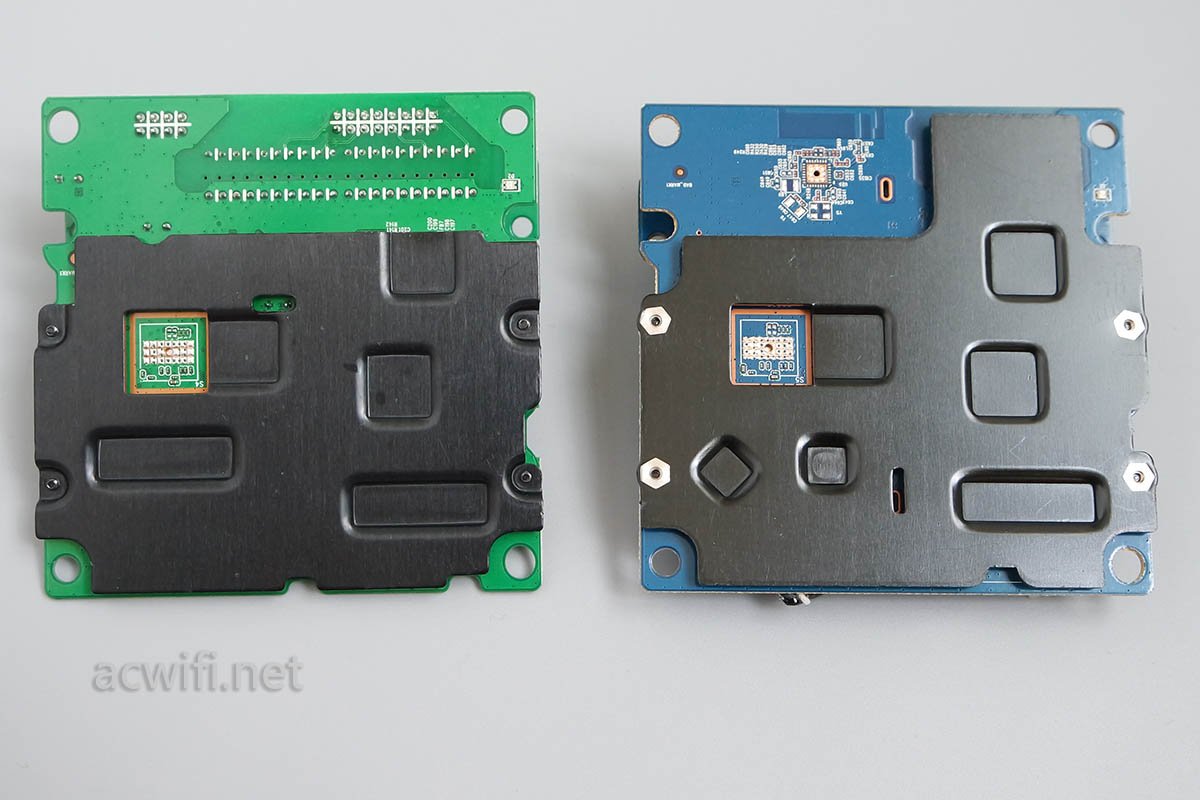

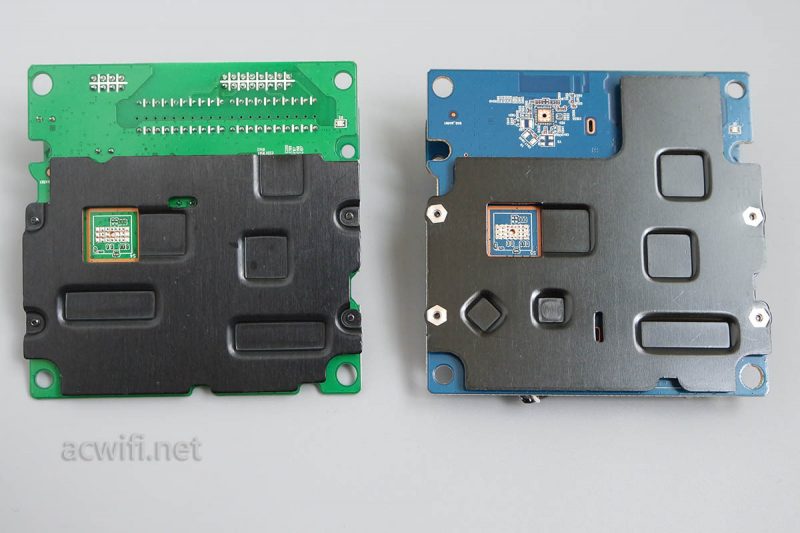

拆开看吧!咦,没屏蔽罩的,不是铜体天线,变成了PCB天线了。

腾达MW6拆机

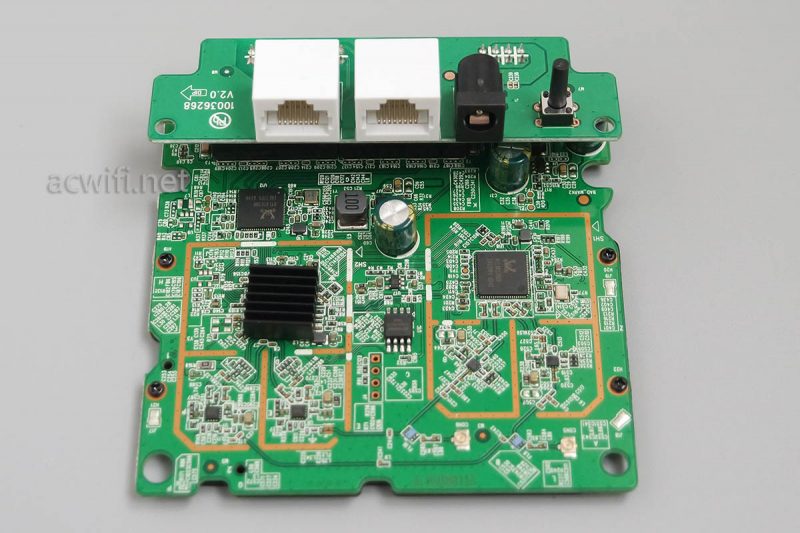

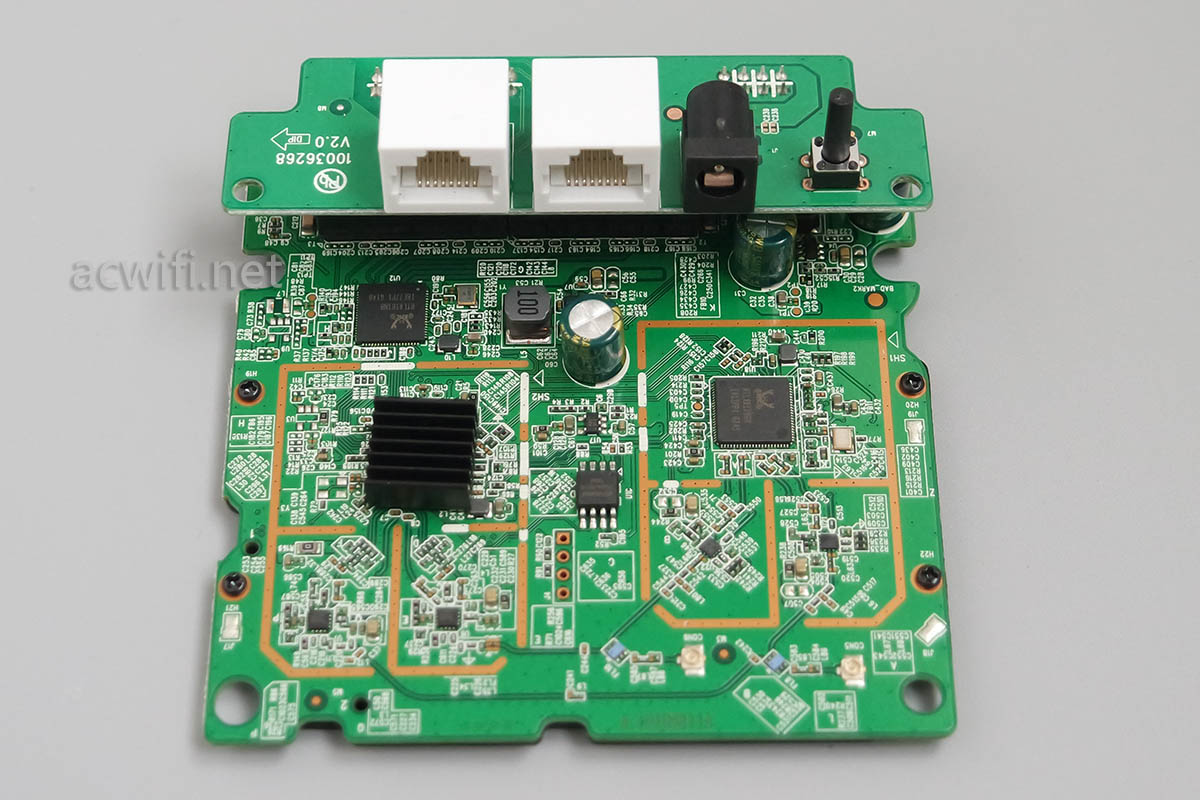

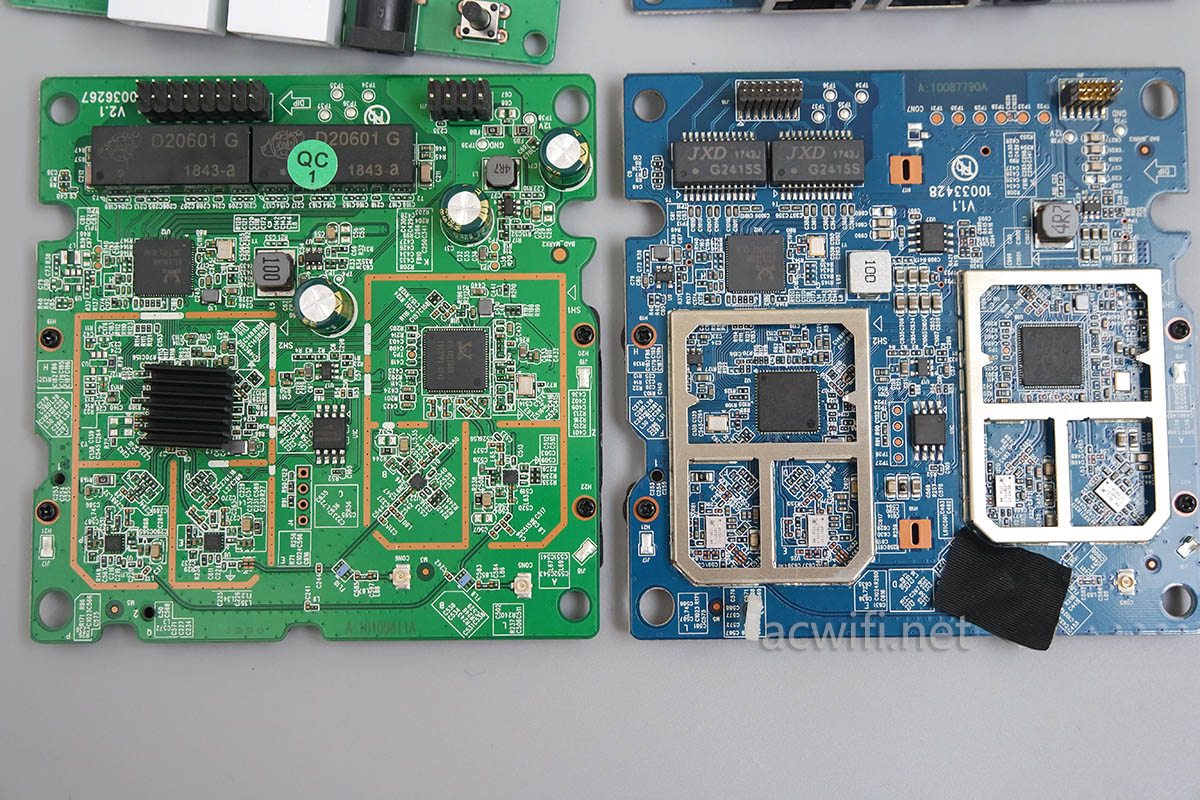

取下出主板看正面:

腾达MW6拆机

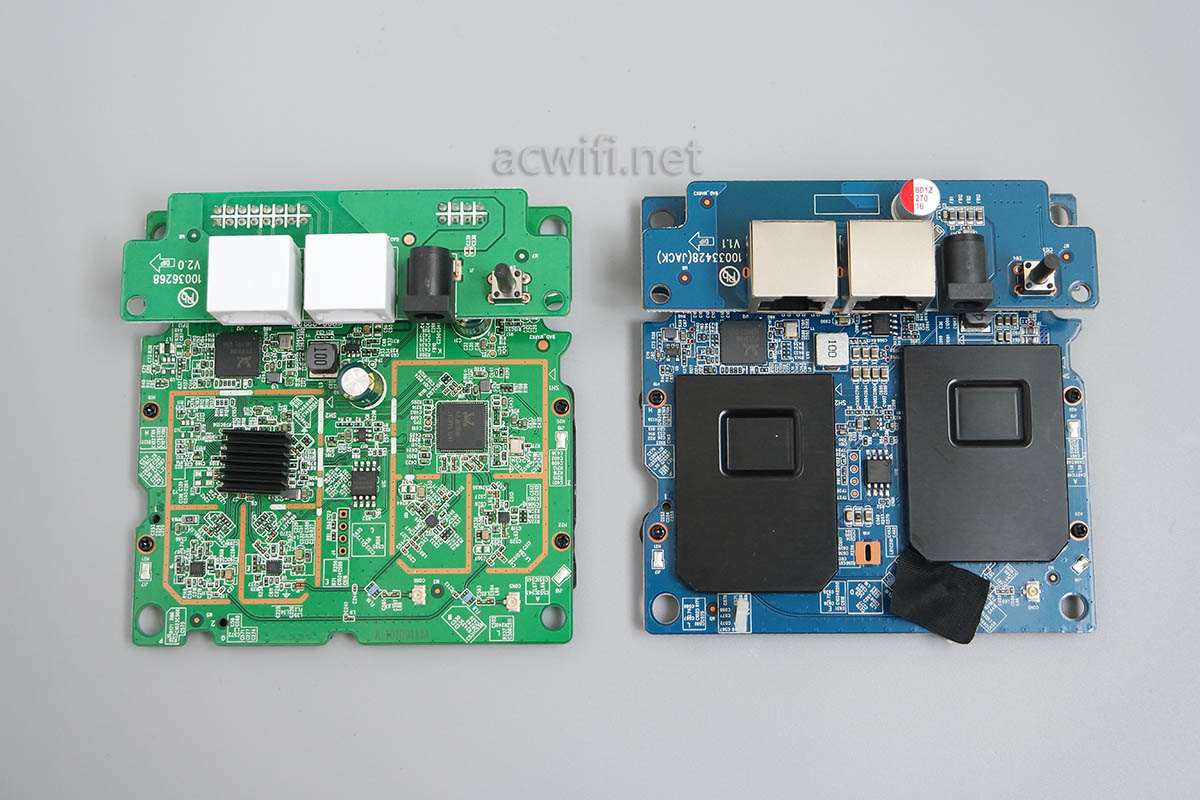

拿出旧版做对比看看:

腾达MW6拆机

除了最明显的缩了屏蔽罩之外,两个可爱的网口也少了一层金属外衣。

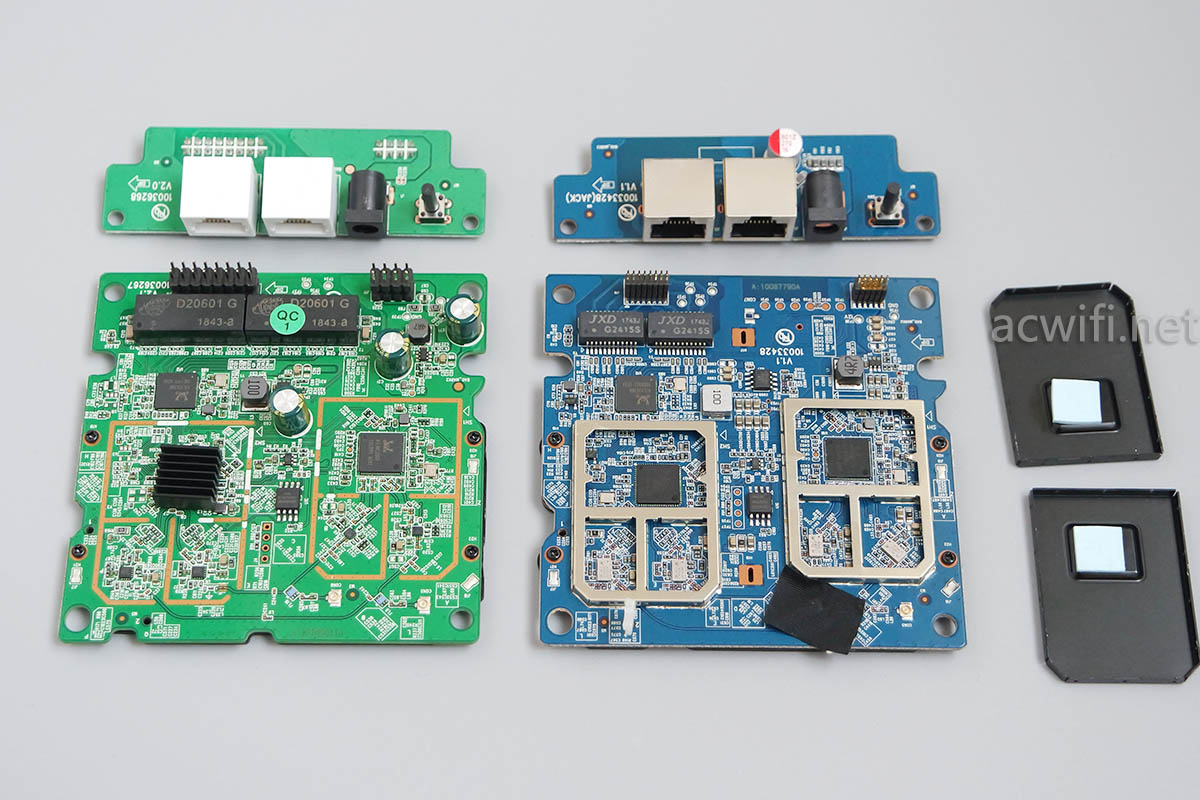

主板底部对比:

腾达MW6拆机

把旧版的屏蔽罩打开,对比两者的功放芯片,一从芯片面积上就相差不少,一个天一个地的感觉,特别是5G芯片,而事实功率也相差不少。不然怎么会缩成12V/1A的电源规格。

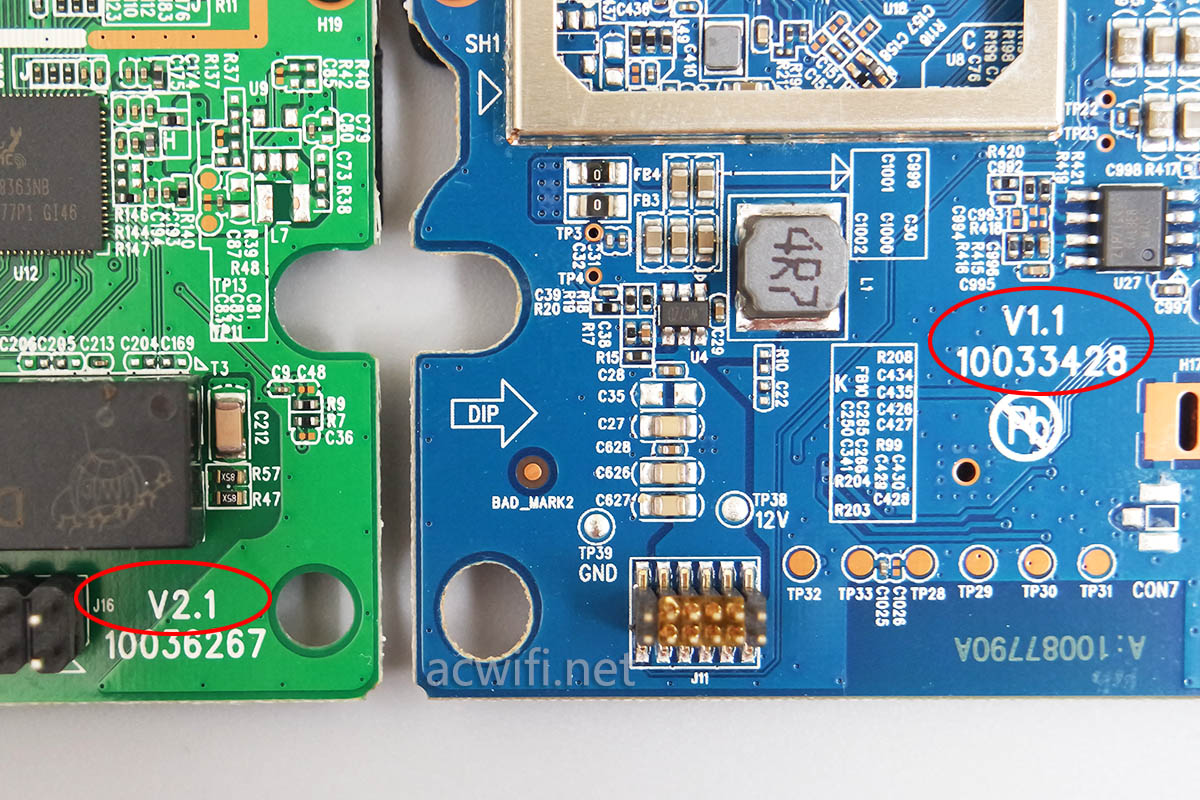

电路板上印有版本号:

新的1A电流版本的主板上印有V2.1,旧的1.5A电流版本的主板上V1.1,这应该就是硬件版本号了。(拆机前我一直误以为1A电流的是V1.2硬件版本)

CPU和无线芯片这些没有改变,CPU上的散热片我不拆了。

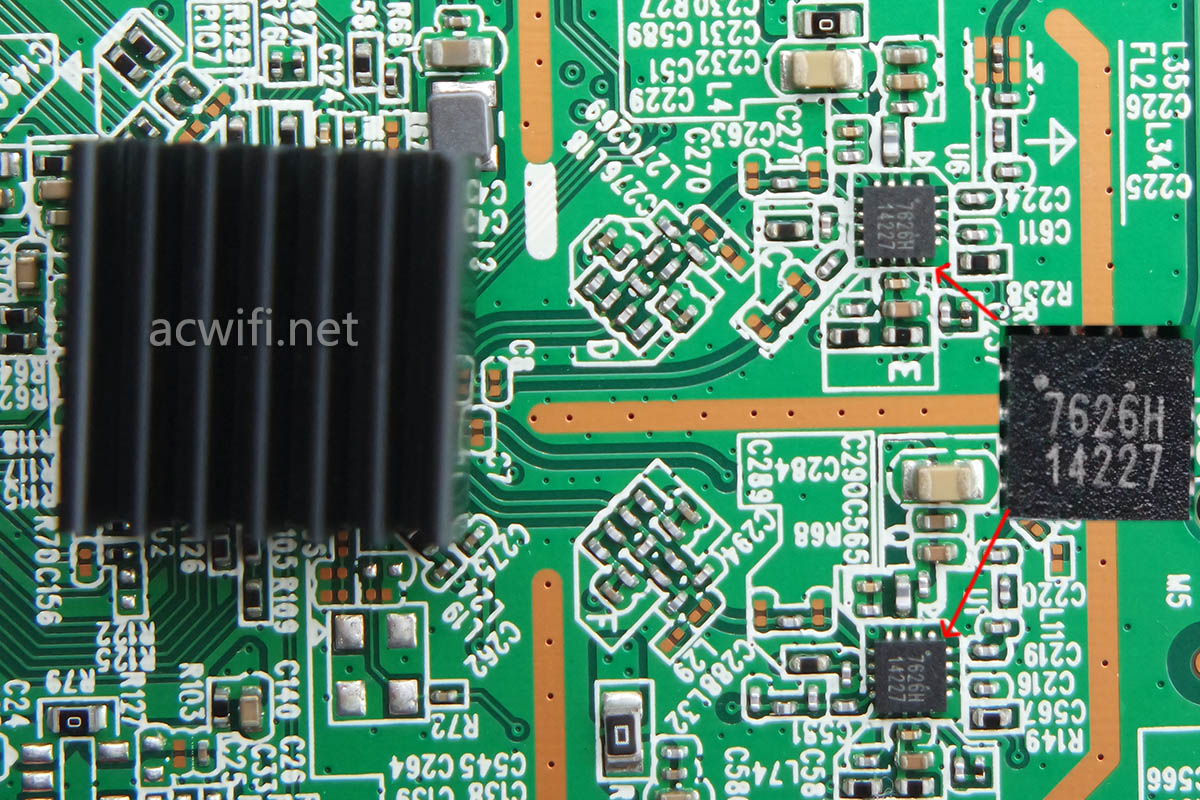

看看2.4G功放芯片:

芯片上丝印着7626H,型号是RTC7626H,集成PA和LNA。参数:

Frequency range: 2.4 – 2.5 GHz
◆ 3 V to 5 V single supply voltage
◆ Integrated high performance PA, LNA with bypass function, and SP3T switch
◆ Input & output fully 50 ohm matching
◆ Integrated positive slope power detector
◆ +21 dBm linear output power at 3% EVM, 802.11g 64 QAM, 54 Mbps, 5 V
◆ Small 16L QFN 2.5×2.5×0.75 mm 3 package
◆ RoHS / Halogen Free Compliant
◆ Moisture Sensitivity Level : MSL 3

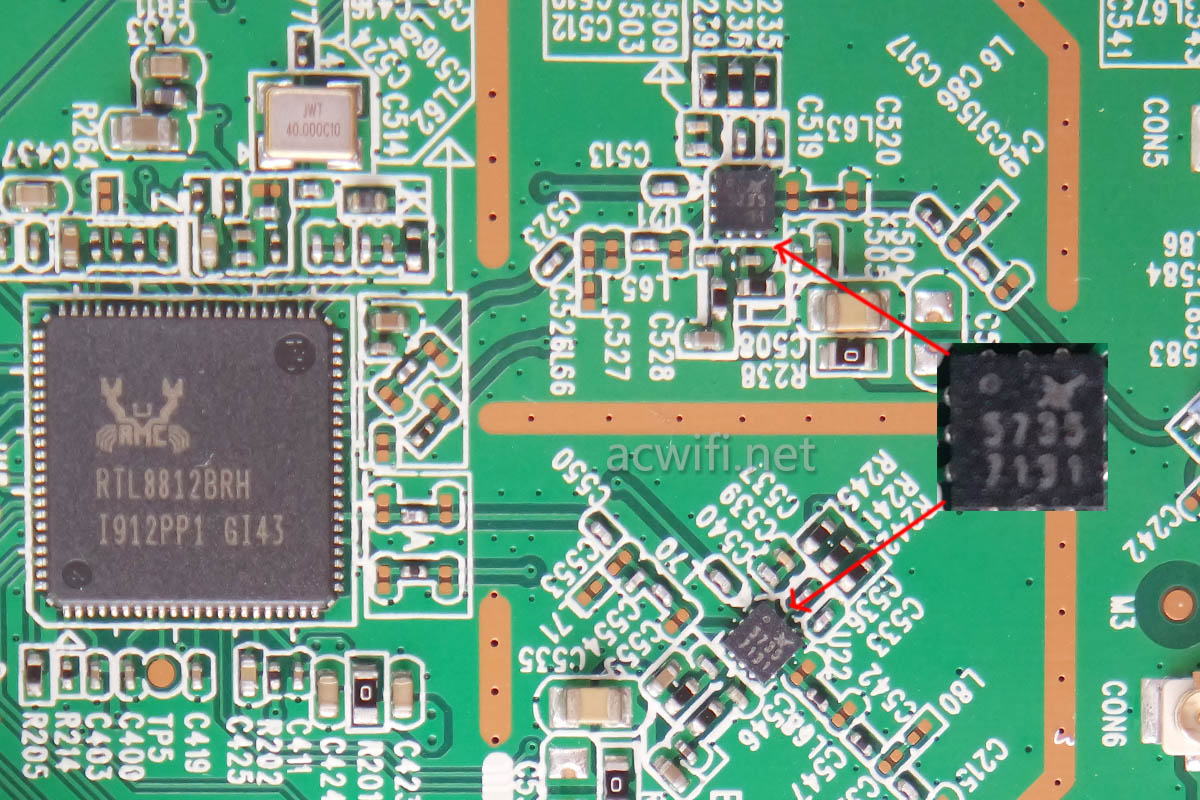

5G功放芯片:

腾达MW6拆机

丝印着“5735”,型号是SKY85735-11,是一颗802.11ac Front-End Module(FEM),集成PA和LNA。它的参数:

Integrated high-performance 5 GHz PA, LNA with bypass, and
SPDT
Fully matched input and output
Integrated, positive slope power detector
Transmit loopback mode
Transmit gain: 32 dB
Receive gain: 14 dB
Output power: +21 dBm, @3% (–30 dB) DEVM, MCS7, HT40
Output power: +20 dBm @ 1.8% (–35 dB) DEVM, MCS9, VHT80
Direct connection to battery with 5 V nominal supply voltage
Small MCM (12-pin, 2.0 x 2.0 x 0.6 mm) package
(MSL3, 260 C per JEDEC J-STD-020)

旧版V1.1使用的5G功放芯片是可以用在AX无线路由器身上的,型号是SKY85743-11,它的功率比较大。参数是:

Integrated high-performance 5 GHz PA, LNA with bypass, and
T/R switch
Fully matched input and output
Integrated logarithmic power detector and directional coupler
Transmit gain: 32 dB typical
Supports 802.11ax: output power:
+18 dBm, –43 dB DEVM, MCS11
+21 dBm, –40 dB DEVM, MCS11
+24 dBm, –35 dB DEVM, MCS9

同样是在MCS9(调制方式256-QAM)下,它的输出功率可以增加24dBm(250mW),SKY85735-11同样条件下则是增加20dBm(100mW)

缩水太多了。

当初腾达MW6拆机和实测时给震惊了,四颗闪闪发光的功放芯片是多么的漂亮,它的5G信号是多么的强大。有多强大,现在有多弱?问得好

拆机之前我已经做了信号对比测试,就测试D点位置的信号,两款MW6路由器均放在下图中的WIFI位置:

pingmiantw

结果如下:

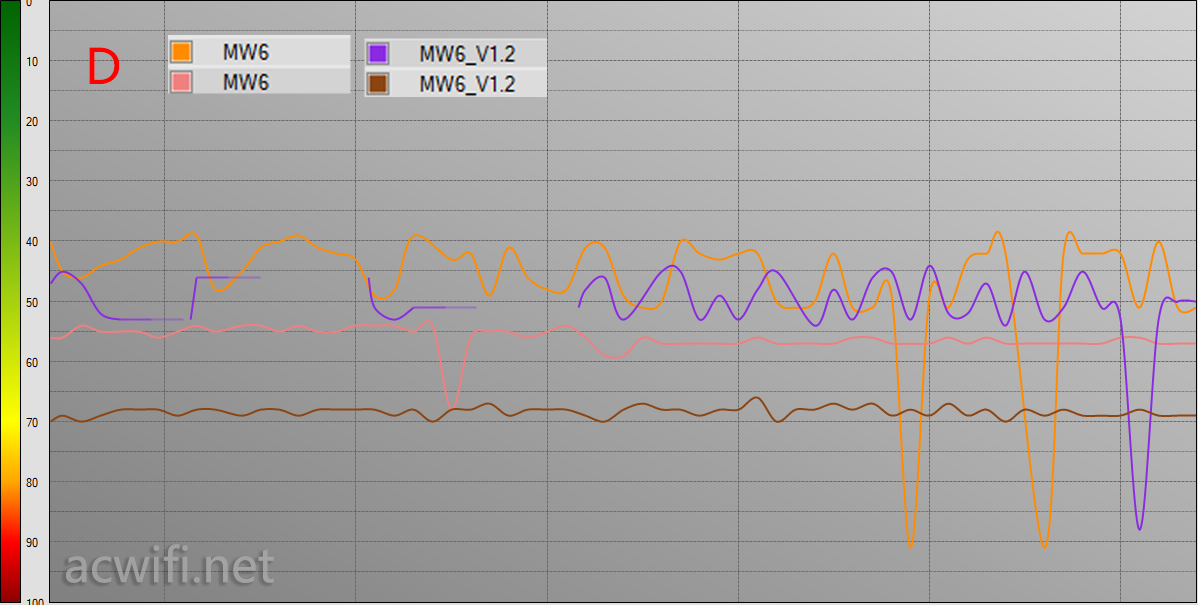

因为拆机前我以为硬件版本号是V1.2,所以无线信号强度后面加了V1.2,没加的就是旧版了。结果如下:



D

5G信号强度相差很明显,旧版的MW6要强许多。

我只买了一只新版的MW6,就不对这个版本做评测了。可供消费者选择的MESH路由器越来越多。最怕就是出现这种情况 ,我测试时是一种版本,消费者买到的却是另一个版本,然后对我说怎么实际使用效果并没有我测试时的那样好!!!!!型号一样的呀!

这样看来现在的MW6还不如H3C B5有性价比呢,至少B5的天线就比它好了。华三(H3C) B5 Mesh路由器拆机,而且H3C B5在设置上要丰富许多灵活许多。

腾达MW6京东链接

若有任何疑可留言或关注微信公从号acwifi-net

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » 腾达MW6 1A电流版本V2.1拆机,缩水有点过了!
