TPLINK TL-AC300控制器拆机,我没见过这颗CPU

收了一台坏的TPLINK TL-AC300控制器,卖家说没拆没修,好吧买回来拆机正好,反正不贵就一百多块钱,万一误打误撞修好了呢。故障现象:接通电源PWR灯高,SYS灯不停地闪烁,插网口没有任何反应,网口灯不亮,电脑网卡没任何反应,按住复位键RESET键没任何反应。测了里面的电源输出口,有12V电压输出,上电后的功率是4.7W。我买之前心想着要是电源坏了就赚了。

有知道是哪里出的问题不?

AC300拆机

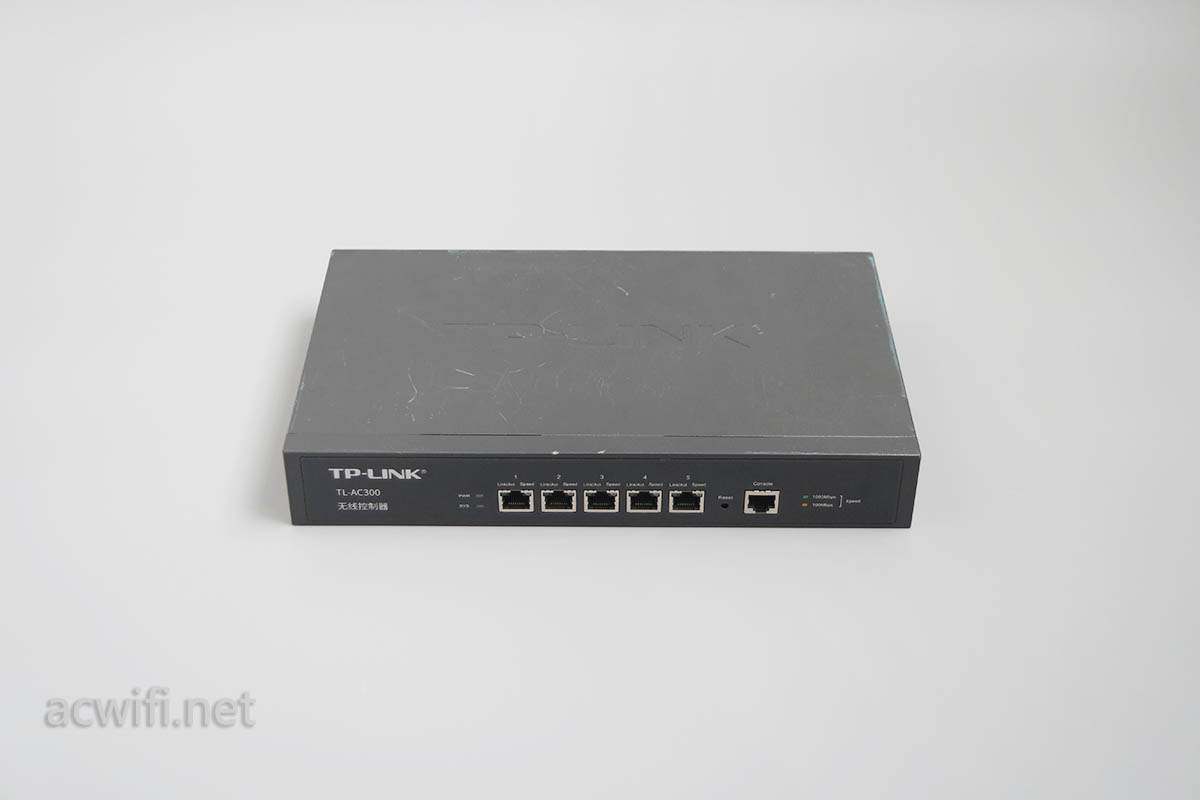

铁壳呀,拿在物里很沉,感觉里面一定是有好东西或有好多精密的电子元件。

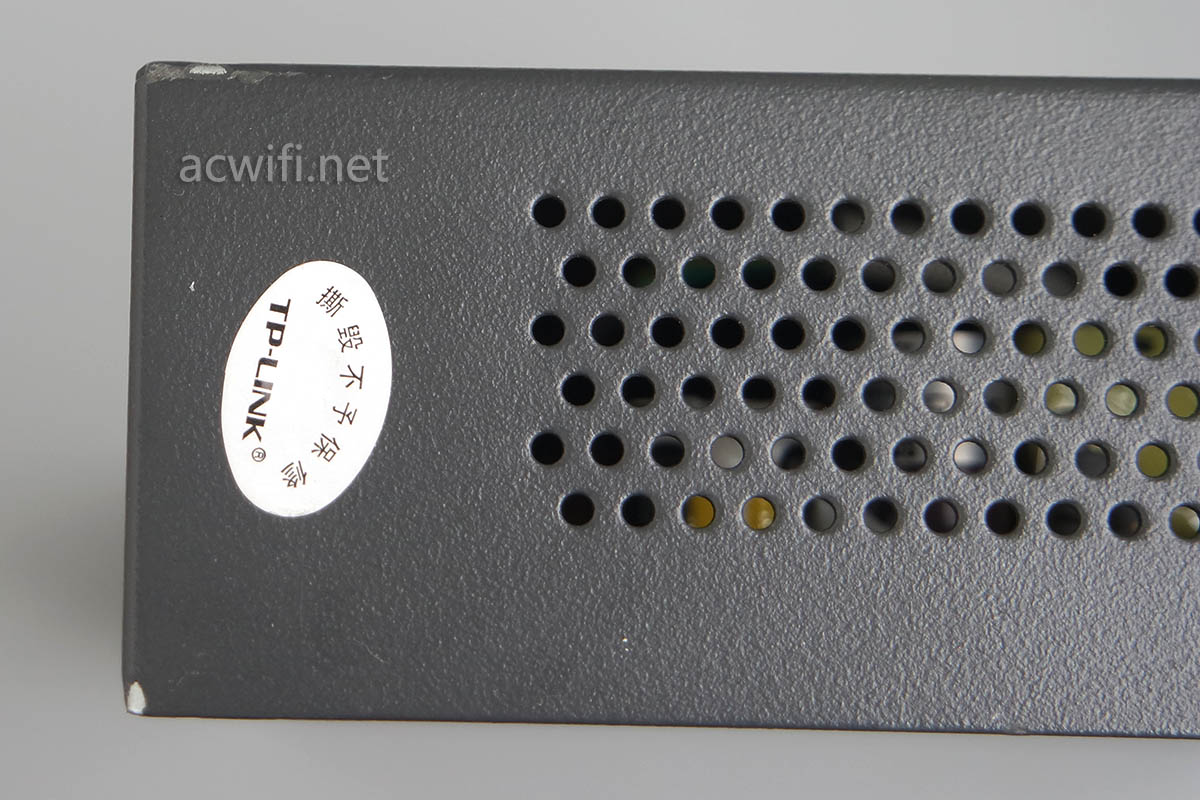

保修标签是好的:

AC300拆机

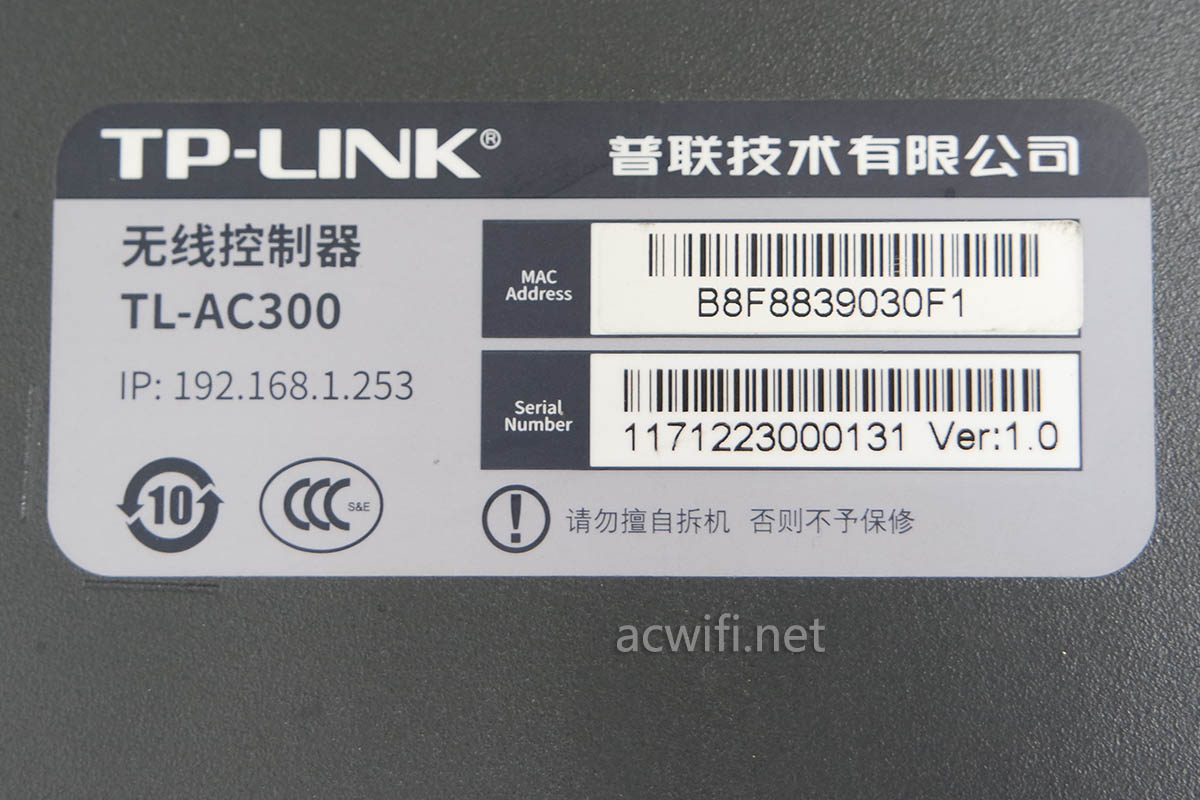

然后是铭牌,这是TL-AC300 V1.0版本

AC300拆机

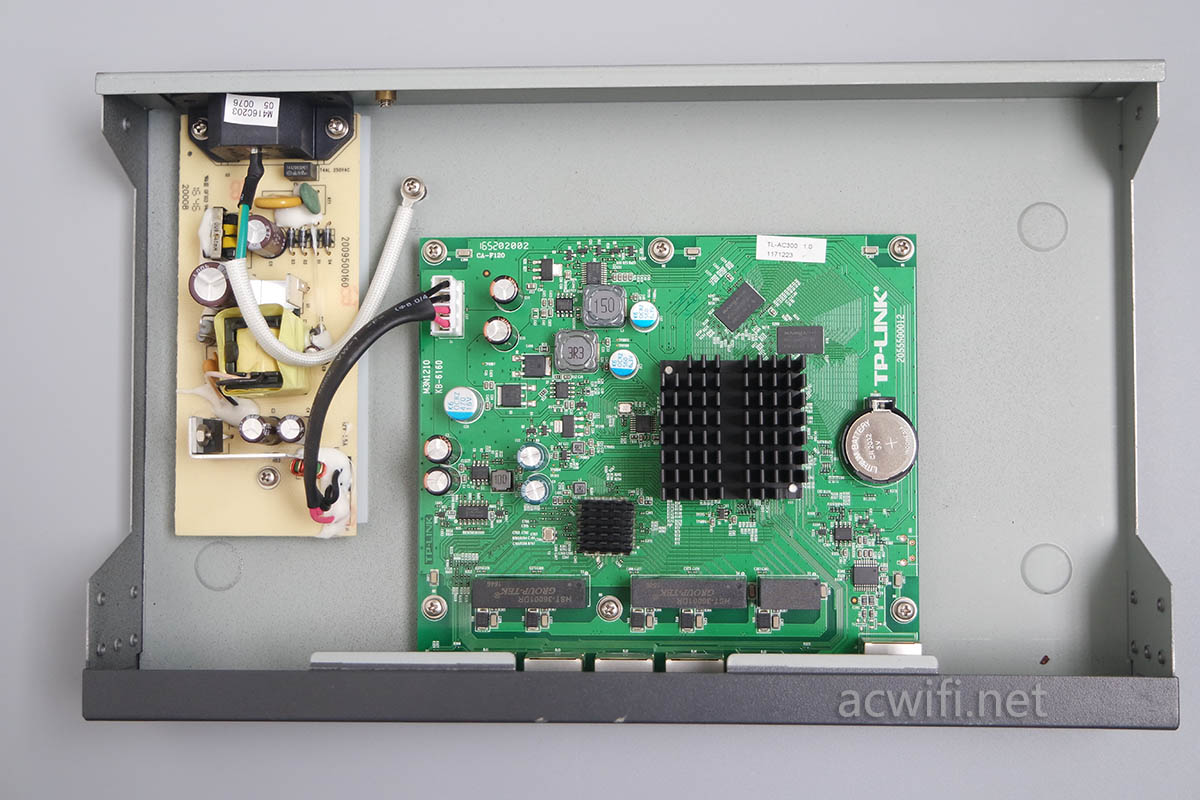

打开铁壳上盖:

AC300拆机

里面好简约呀,外表吓唬人呀!看见交换机和CPU上也有散热片,CPU好大一版,如果是MTK或RTL芯片不会这么大呀,但是CPU上的散热器就像腾达AC10那样有2个针脚焊死在主板上的,不容易取下来。

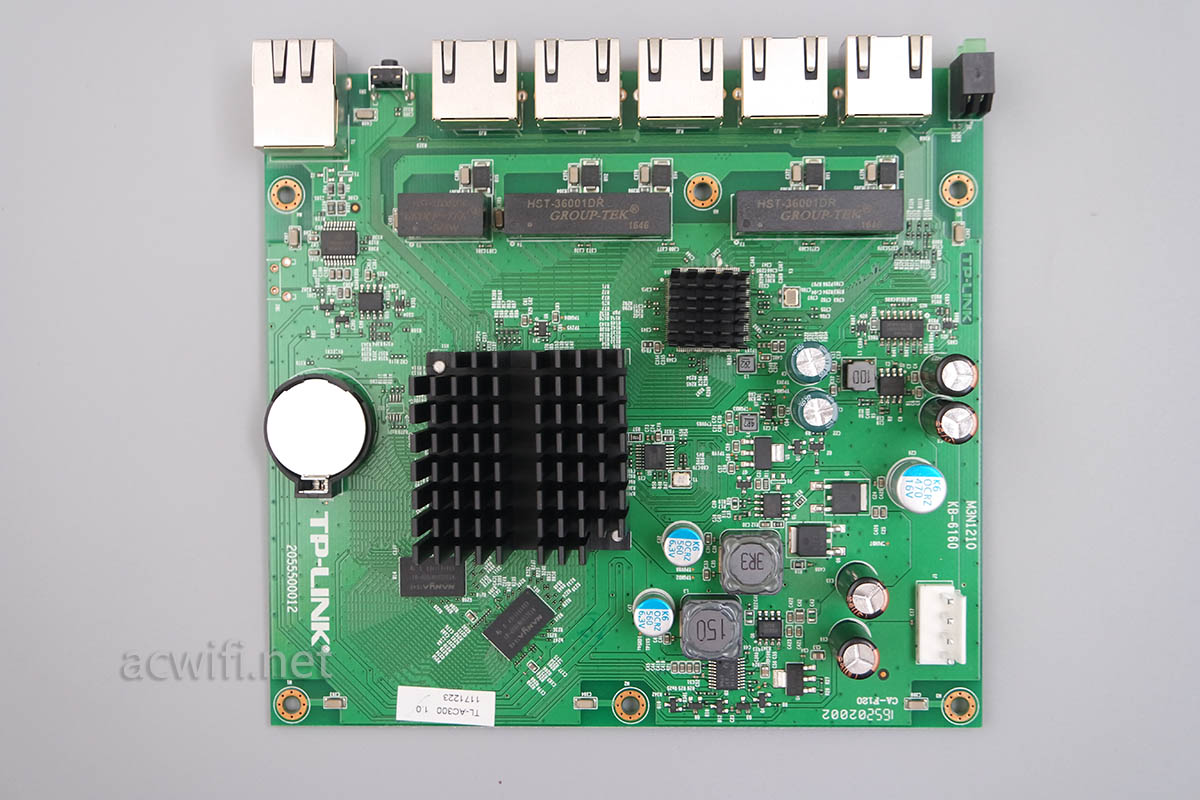

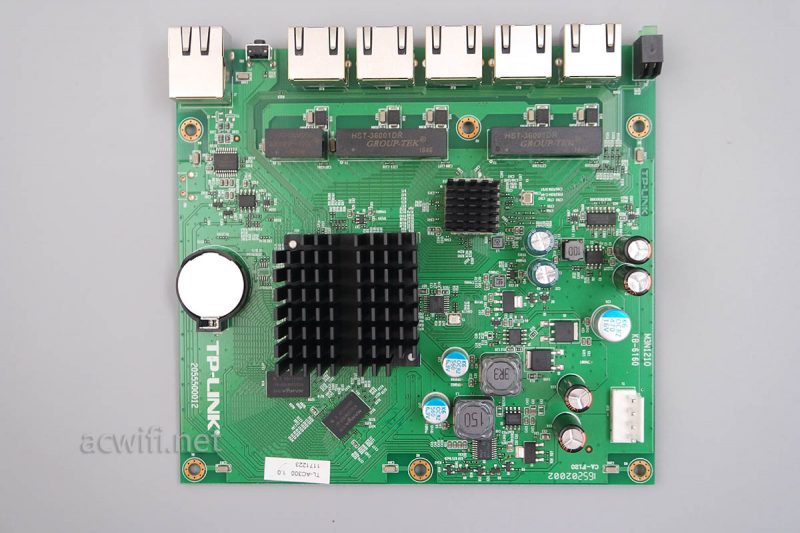

主板正面:

AC300拆机

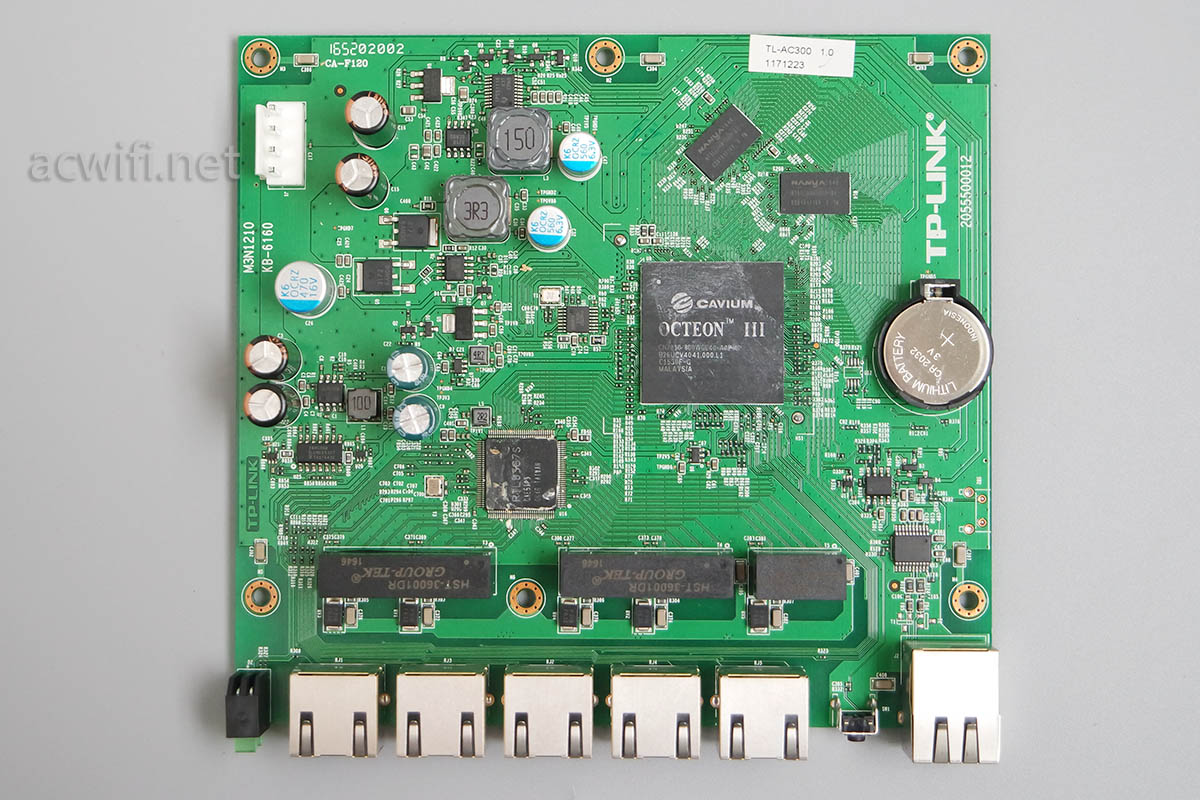

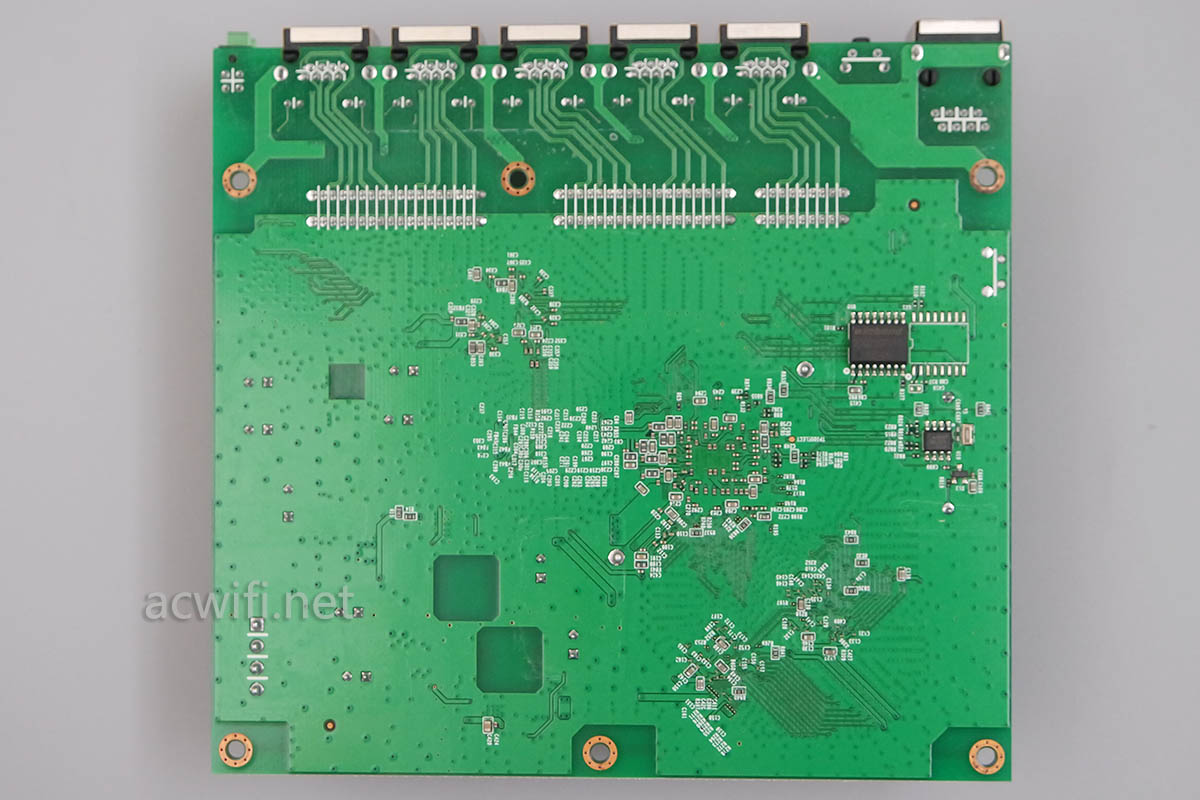

主板背面:

AC300拆机

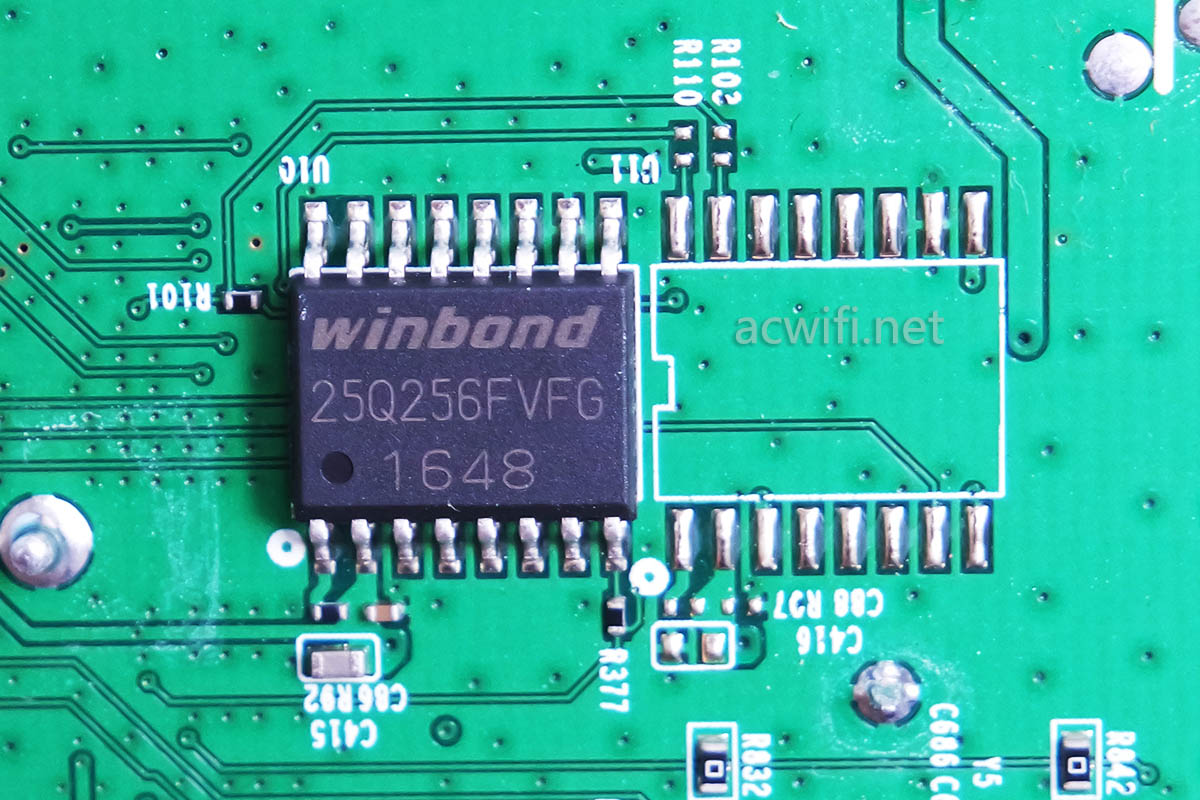

闪存在后面呀,而且有2个位置,一个位置空着的。放大看看是什么玩意:

AC300拆机

闪存型号是W25Q256FVFG,容量32MB。.

哇TP-LINK居然用32MB的闪存!

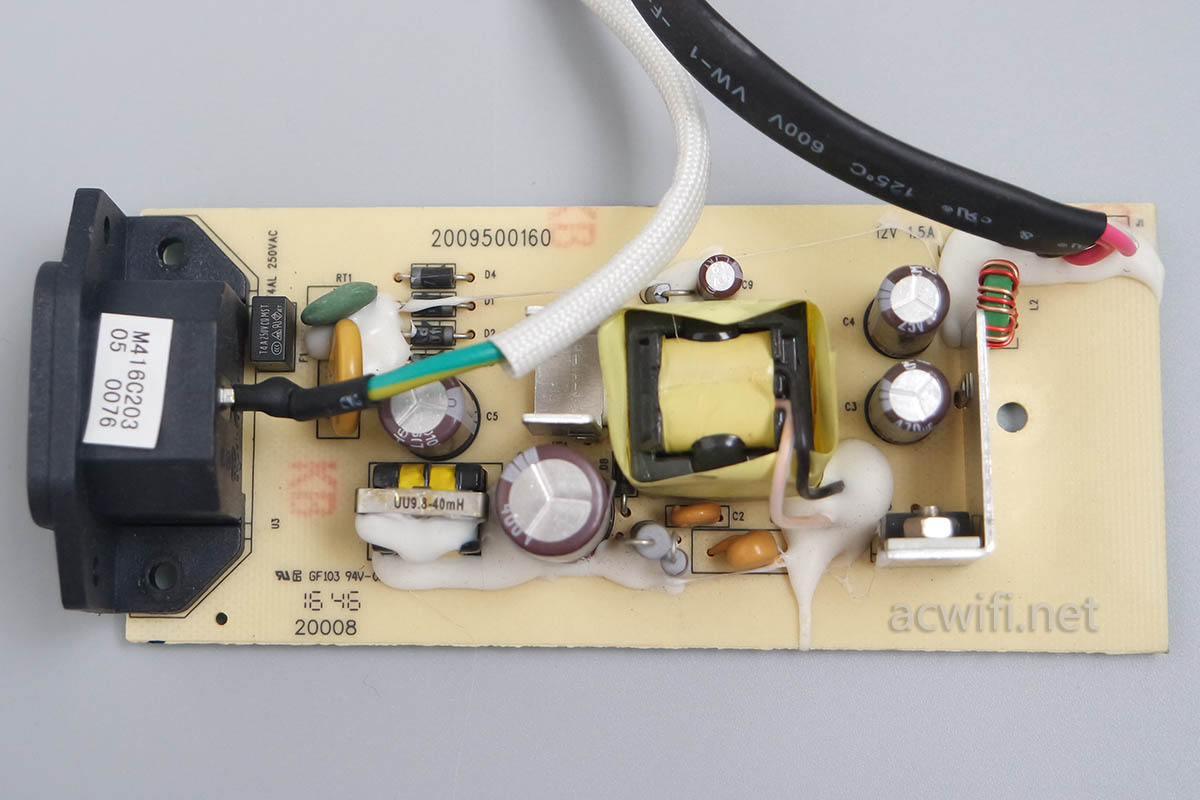

电源板:

TL-AC300拆机

我觉得电源简陋了一点,很有山寨的味道。会不会是电源质量太差而导致了坏机???

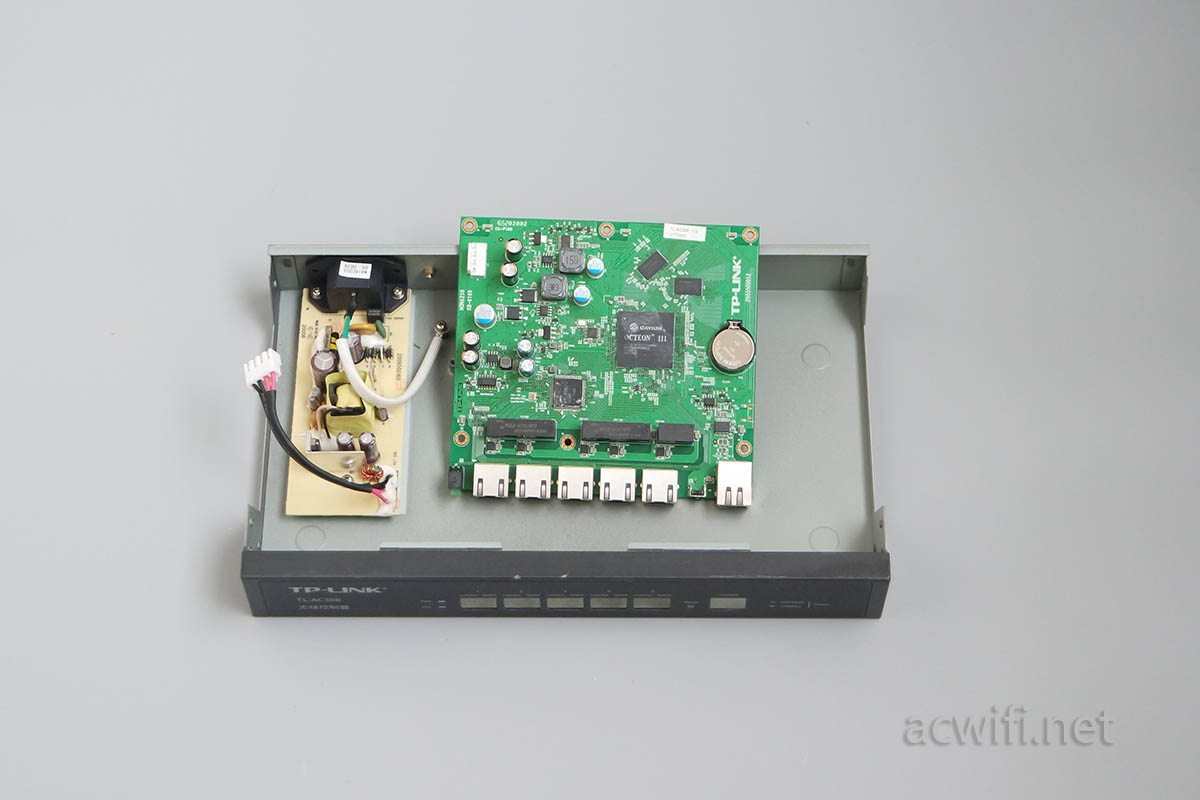

接着花了好大精力和时间后才取下来的2个散热器,CPU上的散热器我用了电铬铁,如果这TL-AC300控制器是正常使用的话,我还不值得拆呢,我怕会CPU弄成虚焊。

TL-AC300拆机

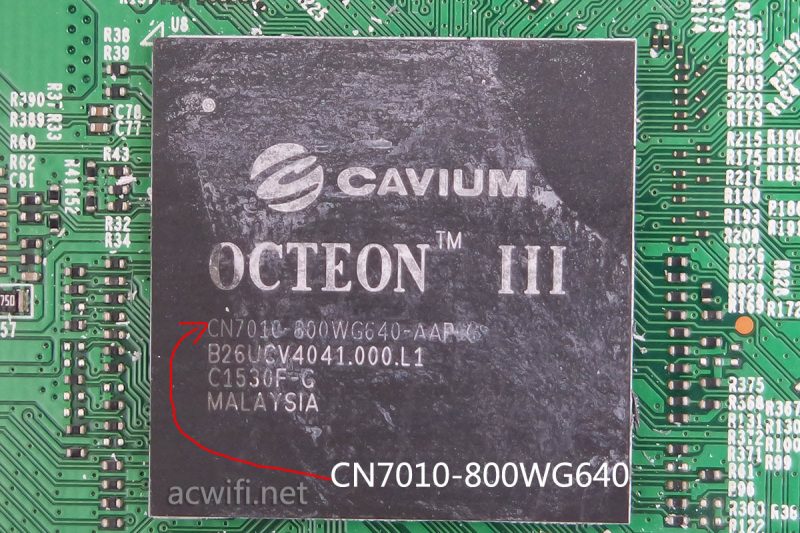

好大一颗CPU,是吧。放大看看:

TL-AC300拆机

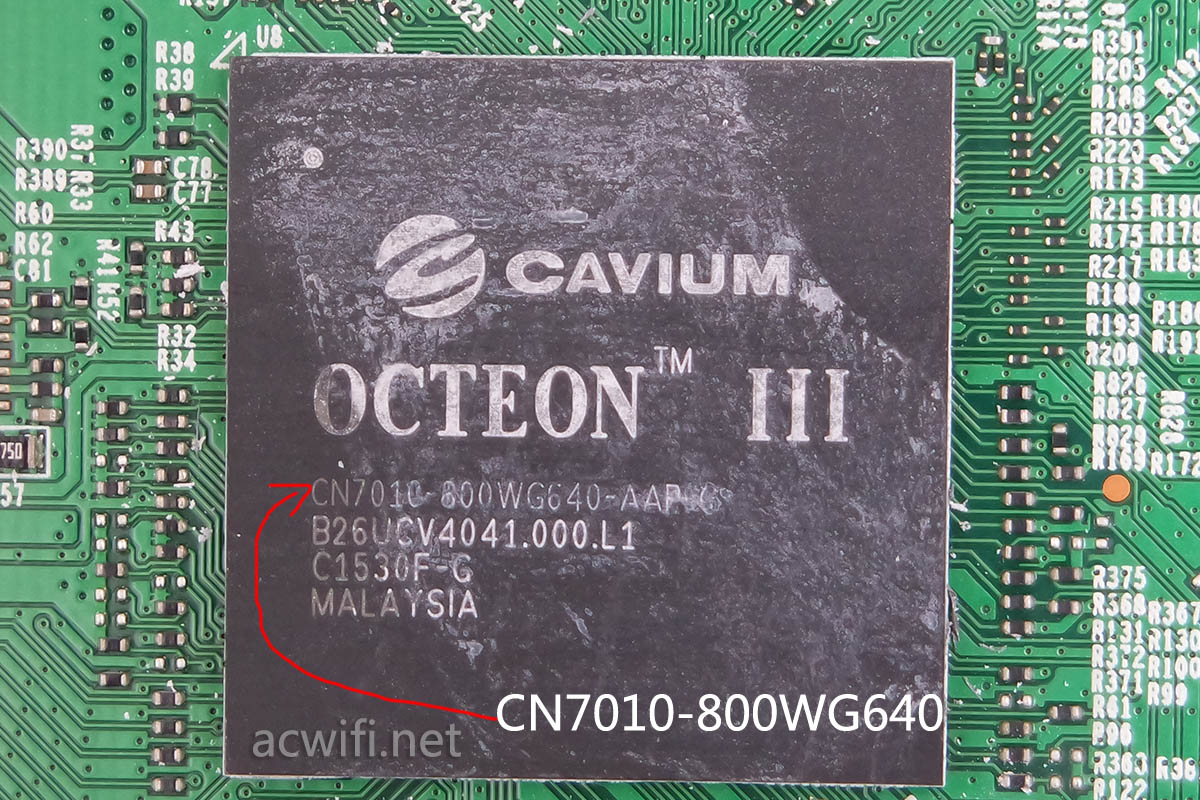

AC300的CPU型号是OCTEON III CN7010-800WG640,是CAVIUM公司的,但后来被Marvell收购了。频率应该是800MHz,  MIPS 64位处理器,是不是三核的呢?

我第一次看见这种CPU。

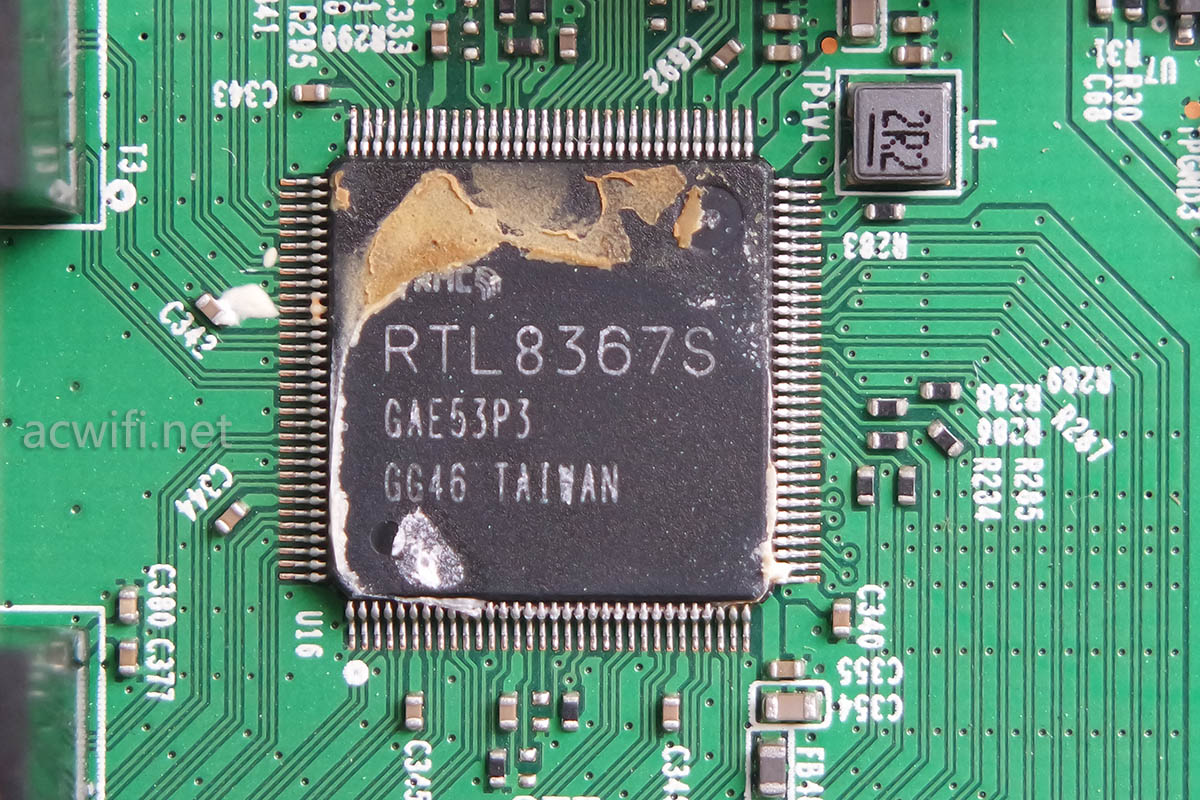

另一个细小的是千兆交换芯片RTL8367S。

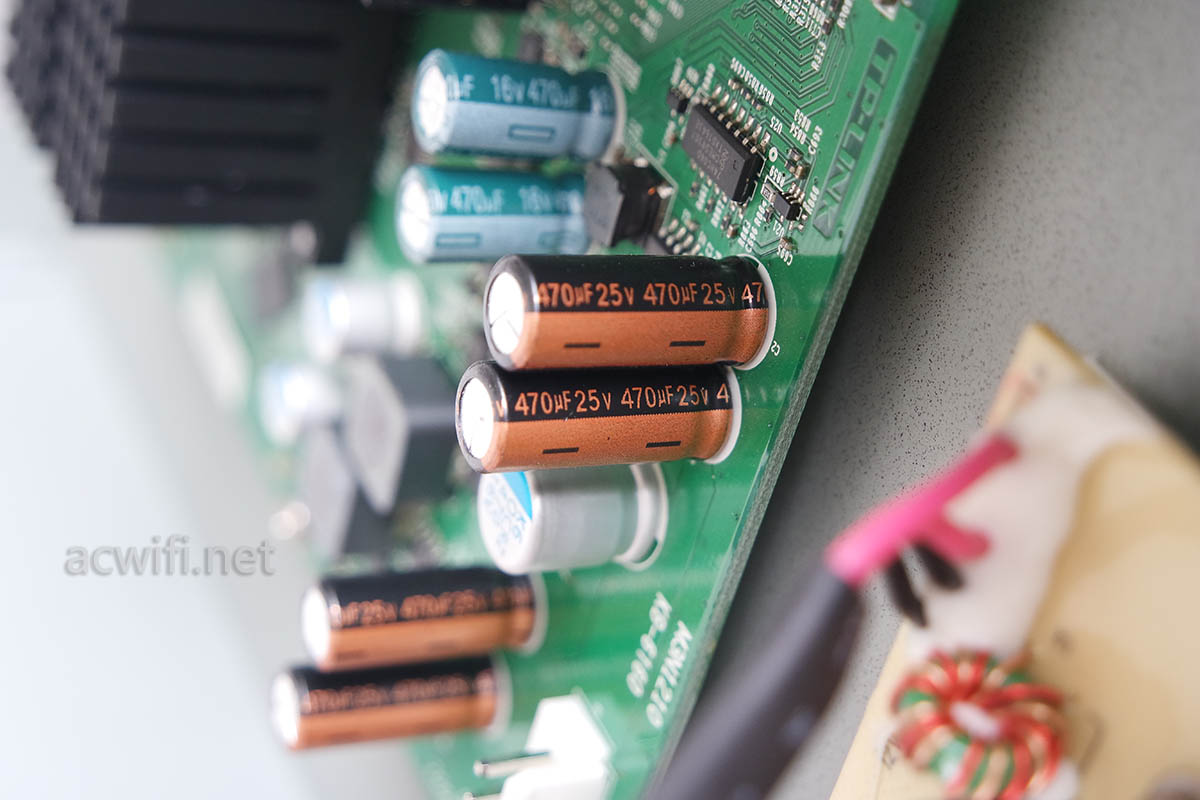

供电口附近的4颗25V 470微发电容。

最后忘了内存。。。

TL-AC300控制器拆机

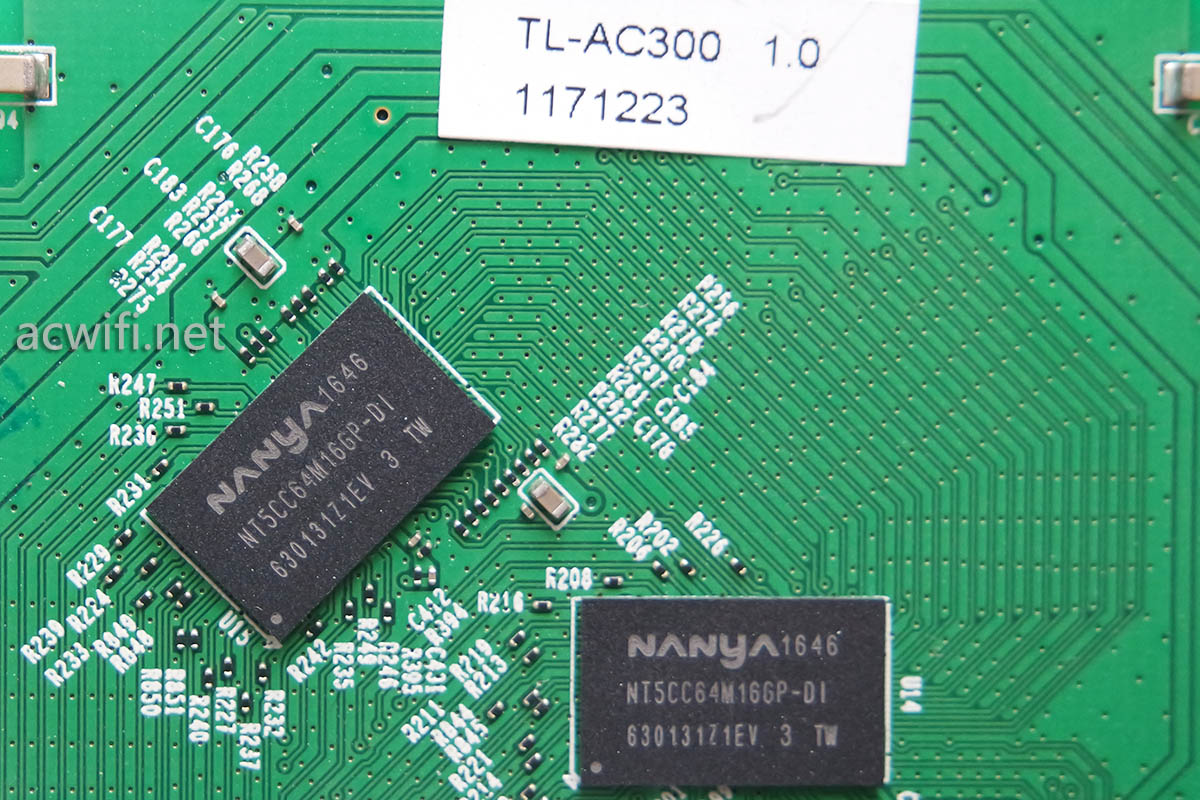

内存有两颗:南亚NT5CC64M16GP-DI,单片容量128MB,两颗就组成了256MB容量,DDR3。

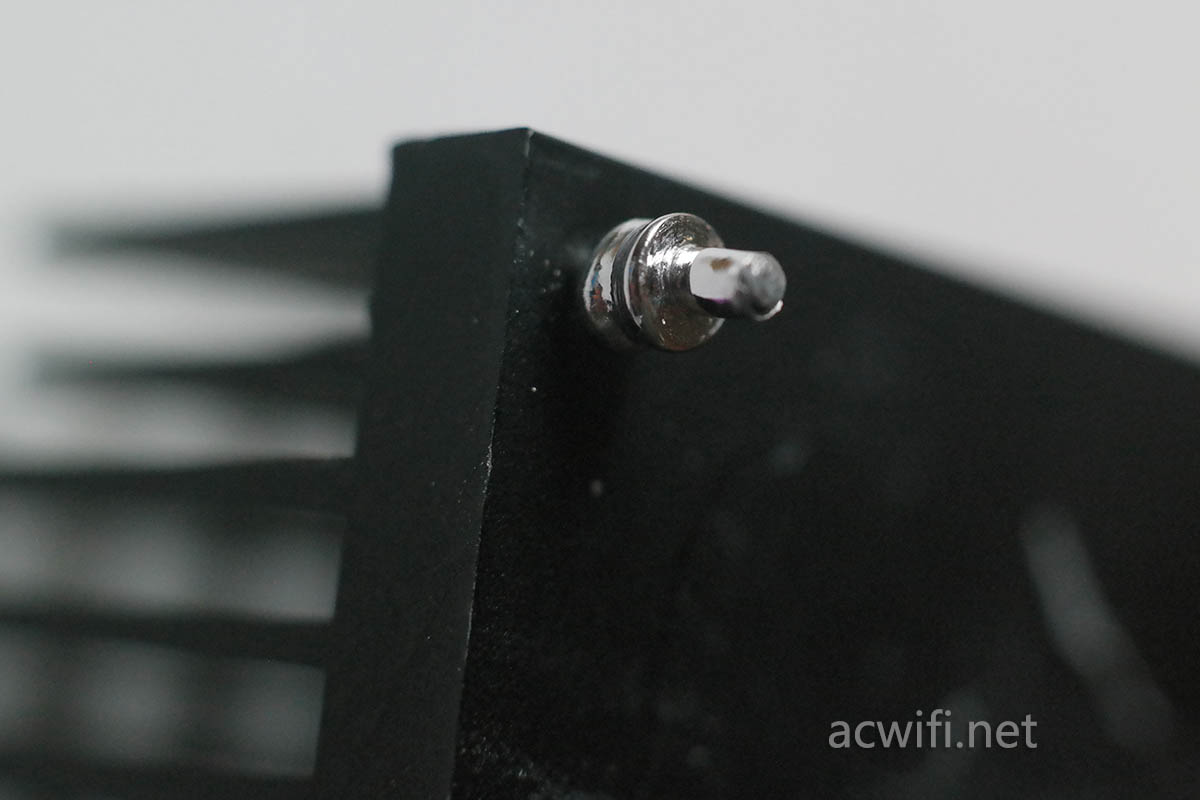

CPU散热器上的针脚:

后来我把2个脚剪掉,然后涂上导热硅脂,并在芯片周围涂点AB胶固定了。

如果往后我测试AC100控制器漫游效果好的话,就不再买AC300来测试了,AC300实在太贵啦,而千兆口对于一台AC控制器来说没什么作用。这台坏的AC300有人想买不?

TL-AC300控制器京东购买链接

若有任何疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接:路由器交流 » TPLINK TL-AC300控制器拆机,我没见过这颗CPU

评论 13

  • 昵称 (必填)
  • 邮箱 (必填)
  • 网址
  1. Leisure这怎么看,都不像将近1000块钱的东西。。回复
    • acwifi.net嗯。固件值钱吧回复
      • zqxxhgh协议支持是不是很多专利费啊回复
        • acwifi.net这个我也不知道呢。回复
  2. Leisure希望站长拆个AC100的控制器,看看跟AC300差在哪,价格可是差了好几倍回复
    • acwifi.netAC100测试完才拆了。回复
  3. Hill可以试试Console端口好着没,如果OK那可能是8367那里出了问题。回复
    • acwifi.net电脑网线插这个口也没反应呀,是否用什么特别的网线才能插这个Console回复
      • rayzhang86Console一般一头是串口RS-232(或串口转USB)连电脑,一头是网口插交换机,超级终端里可以看到设备TTL启动信息,是专用线,不是两头都是网口回复
        • acwifi.net哦。这样呀回复
  4. 蓝韵晨星Console康森线,是通过类似TTL控制台的方式输入命令调试的,USB转串口线,串口转网口线这种,有输出说不定是好的回复
  5. ciaTP好像更新固件支持802.11kvr了。回复
  6. cwsaaa这款芯片有些旧,但有些高价设备见过,隐约记得有硬转发引擎和硬加密,cisco,mirotek,ubnt的非家用设备,见过。回复
