华三(H3C) B5 Mesh路由器拆机

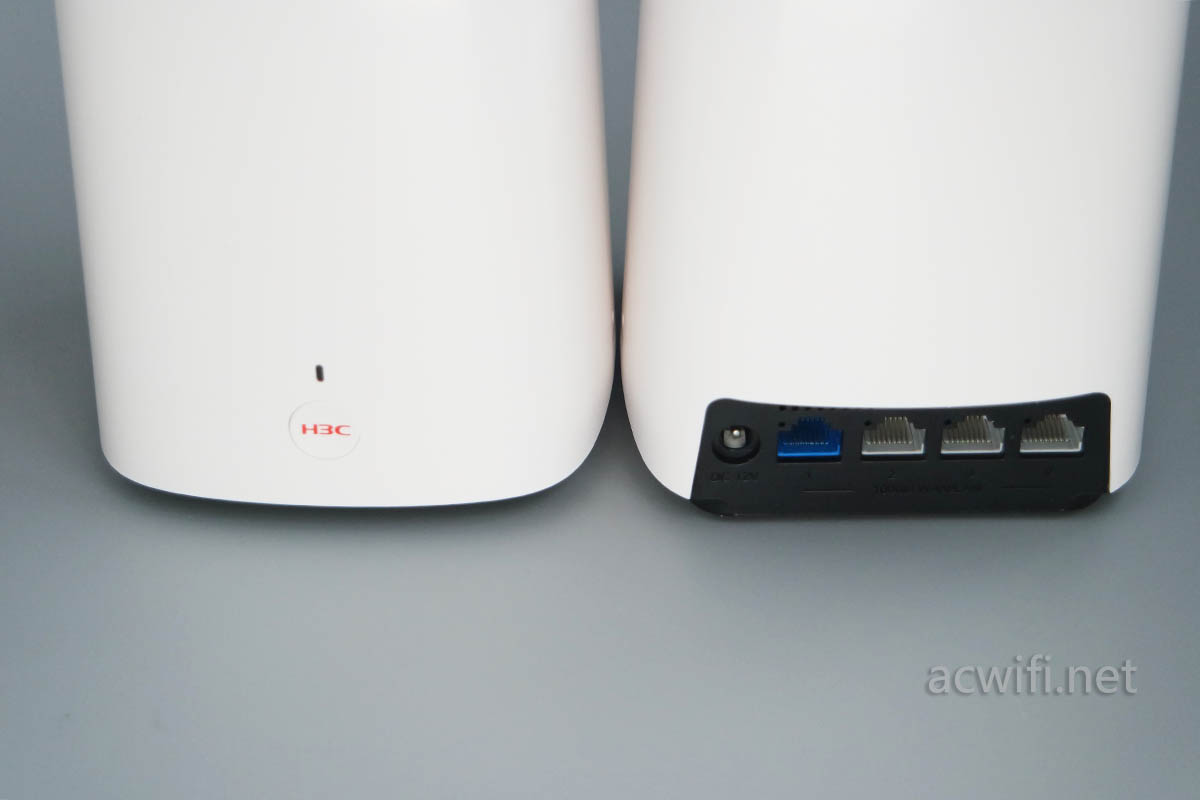

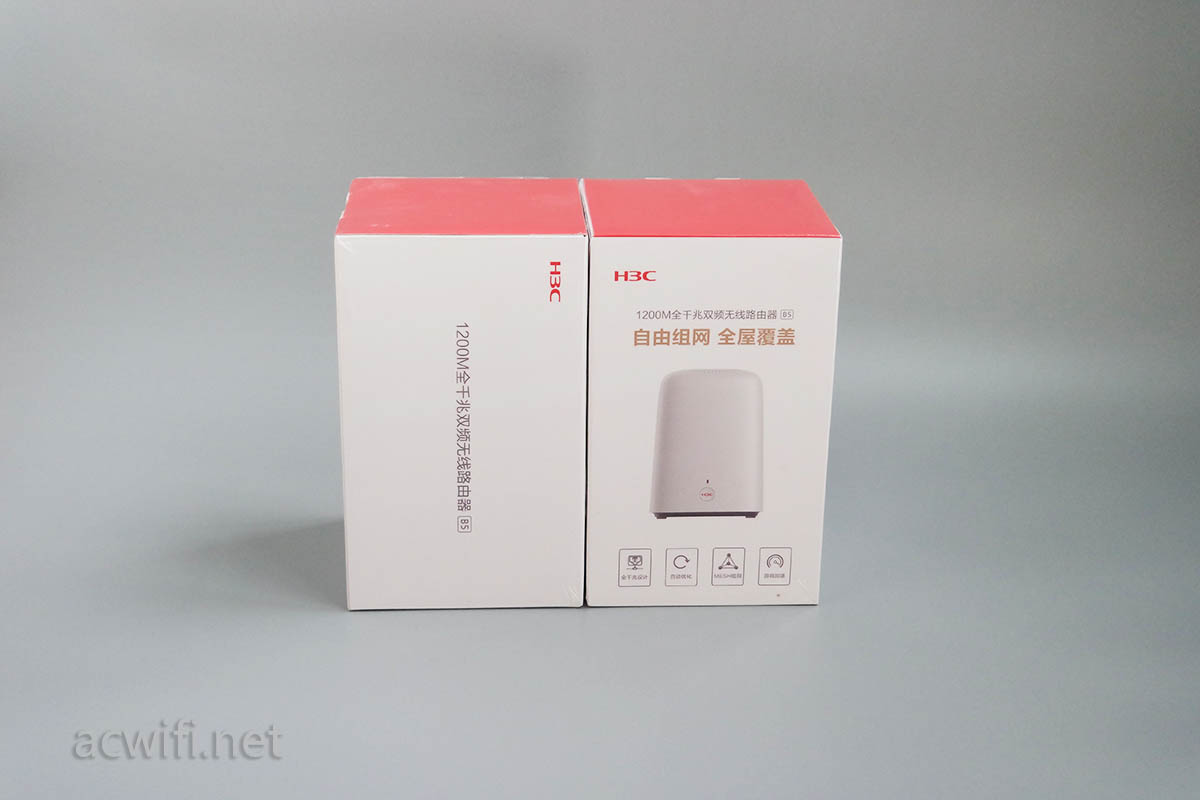

华三(H3C)推出了首款MESH产品B5,应该是首款吧?它有一只装,两只装和三只装,很方便地凑够自己想要的数量,根据覆盖面积选择不同的数量。H3C B5是一款双频MESH产品,拥有4个千兆网口,比多数mesh产品网口要多些,许多产品只有2个网口。我的是两只套装,如果要覆盖上下两层,两只应该够了,到时评测看看吧,先拆机看看是什么硬件芯片了。

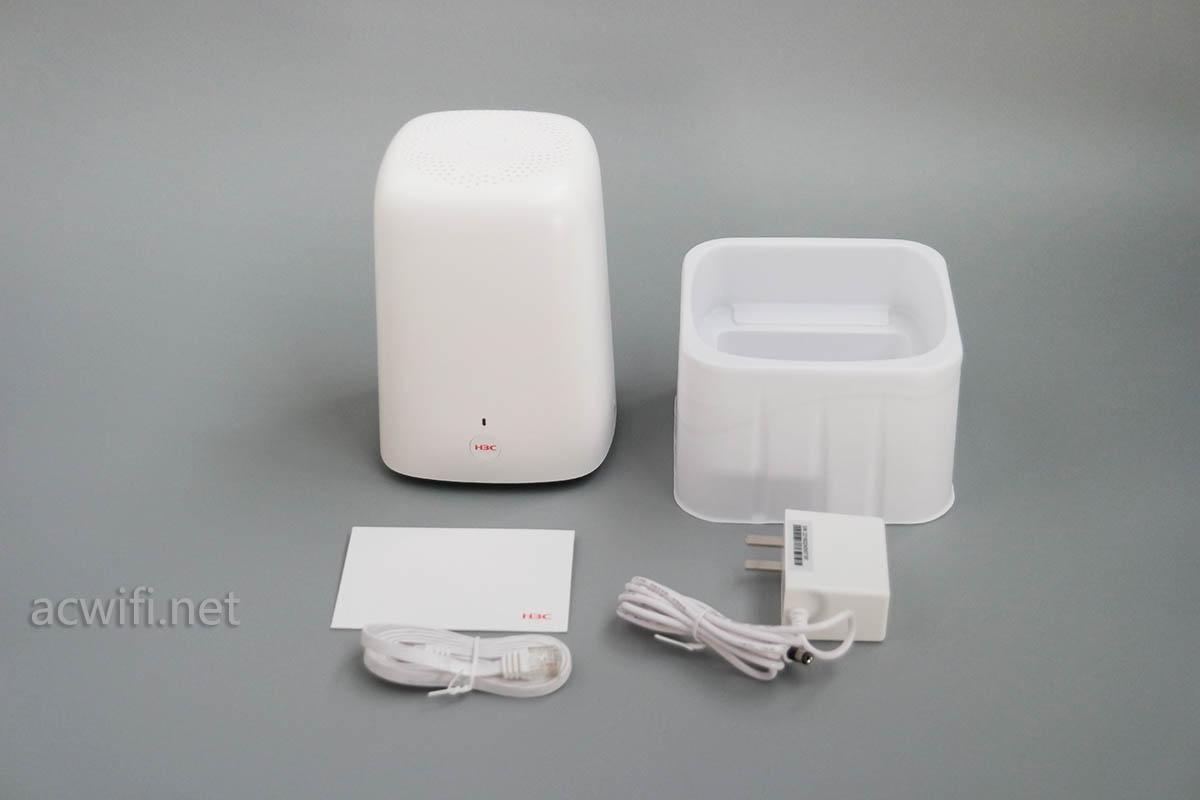

H3C B5拆机

H3C B5拆机

电源输出规格12V/1A。

H3C B5拆机

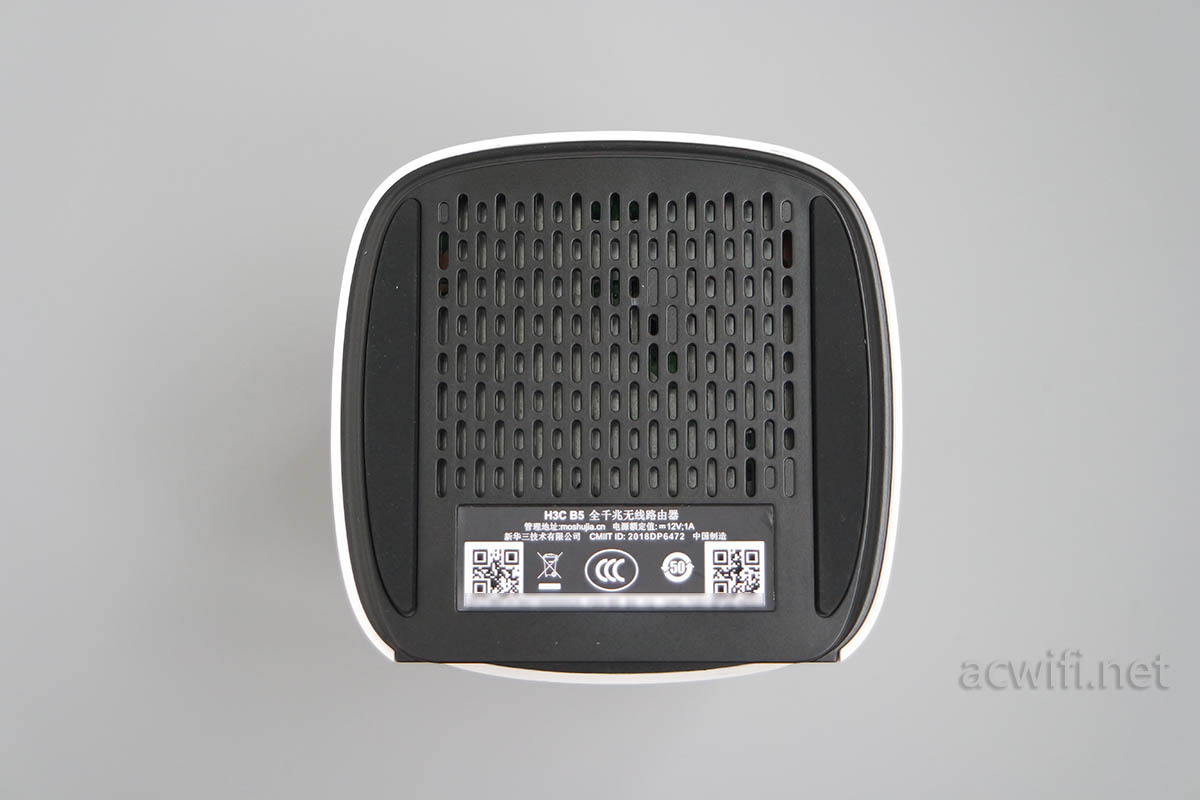

路由器底部:

H3C B5拆机

每一台硬件是一样的,我随便选一台拆了。MESH路由器,每台都称为节点,只要拿任意一台来设置就是主节点,其它就是子节点了,主节点就等于是AC控制器,控制其它子节点。

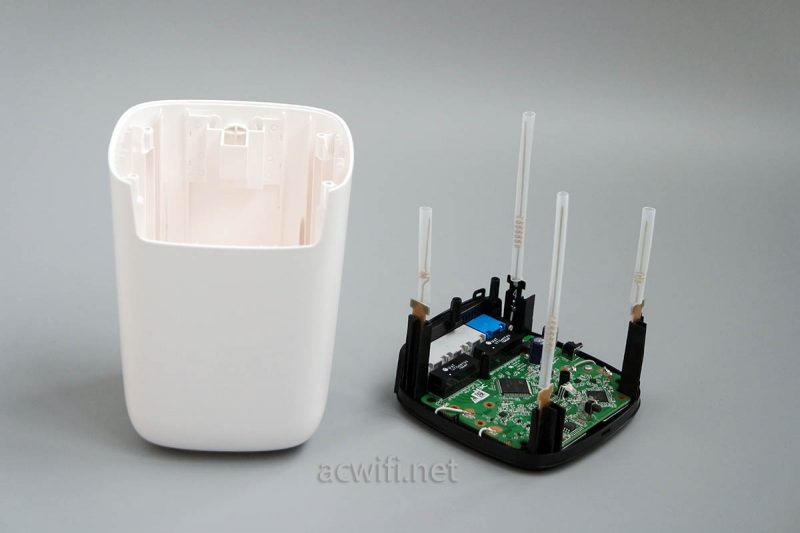

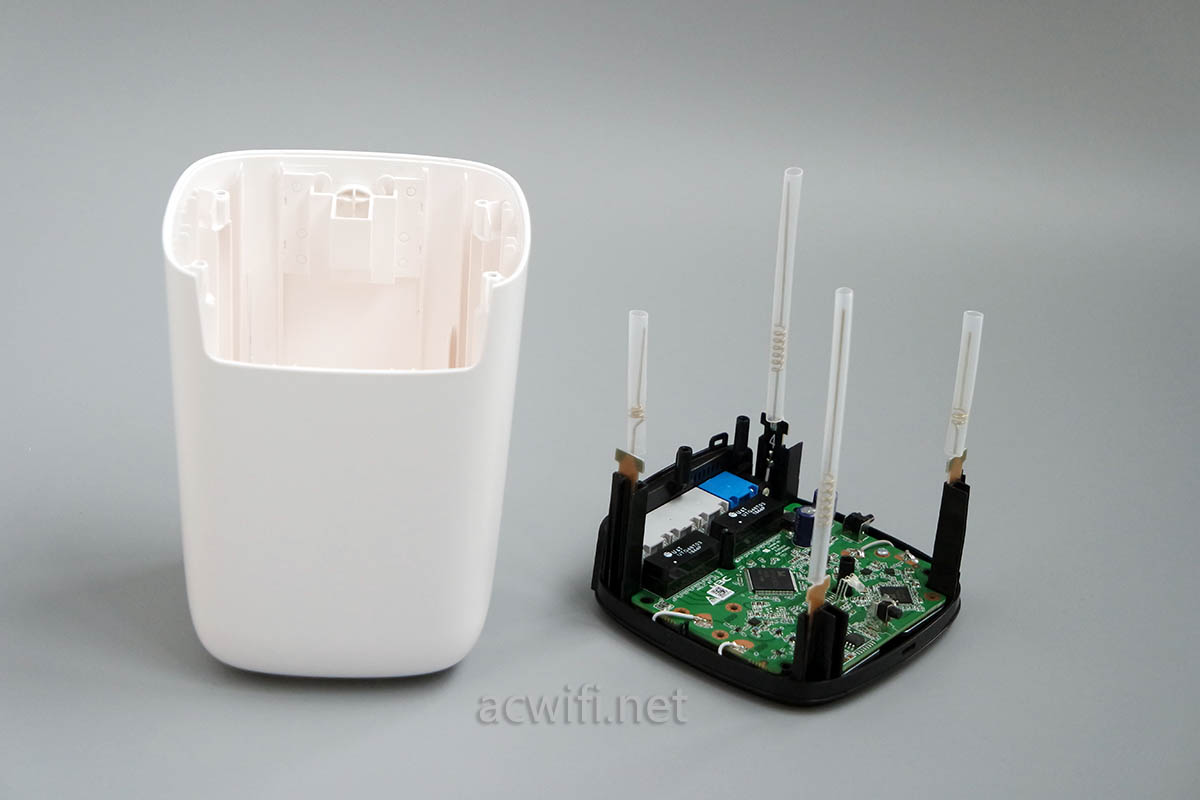

从底部拆开4个螺丝,便很容易分开底座和外壳了:

H3C B5拆机

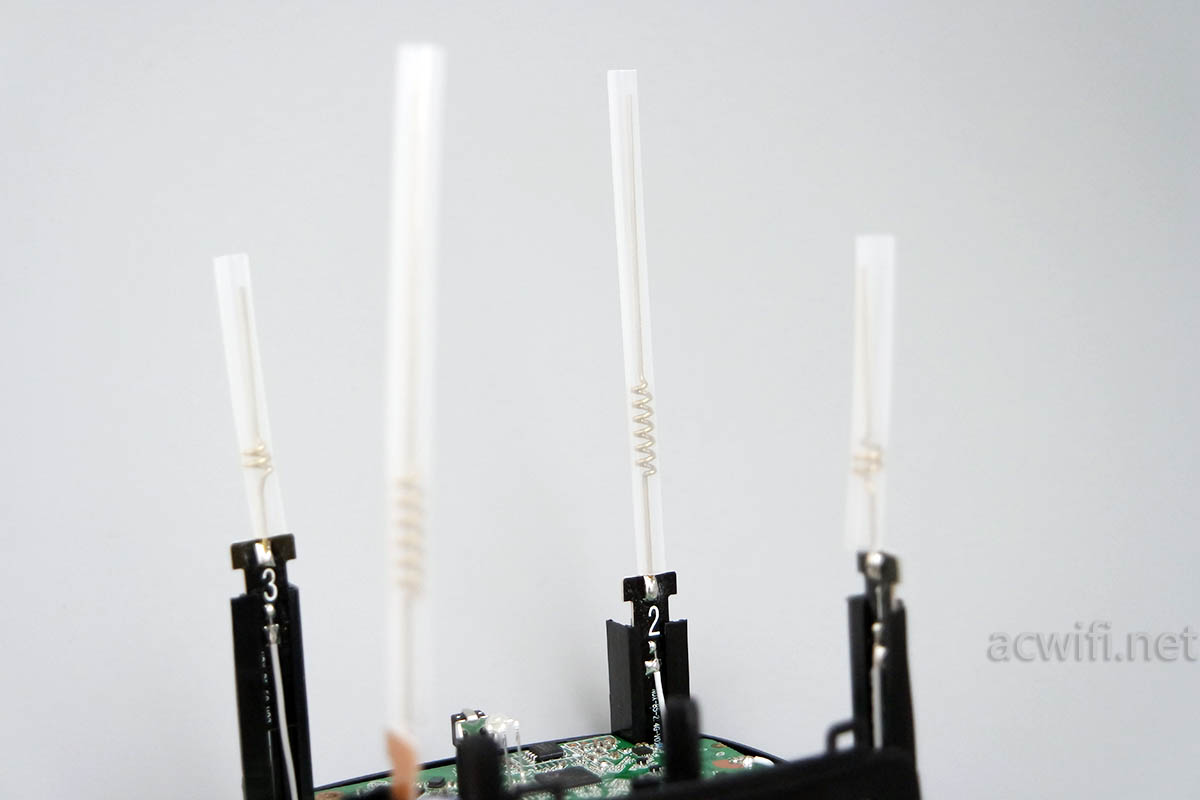

一共有四根全向WIFI天线,两根长的2.4G,两根短的5G。采用pcb+弹簧的架构的天线,增益高些,但是成本贵,一般厂家使用普通的PCB天线,方向性强,衰减大,导致增益不高。

H3C B5拆机

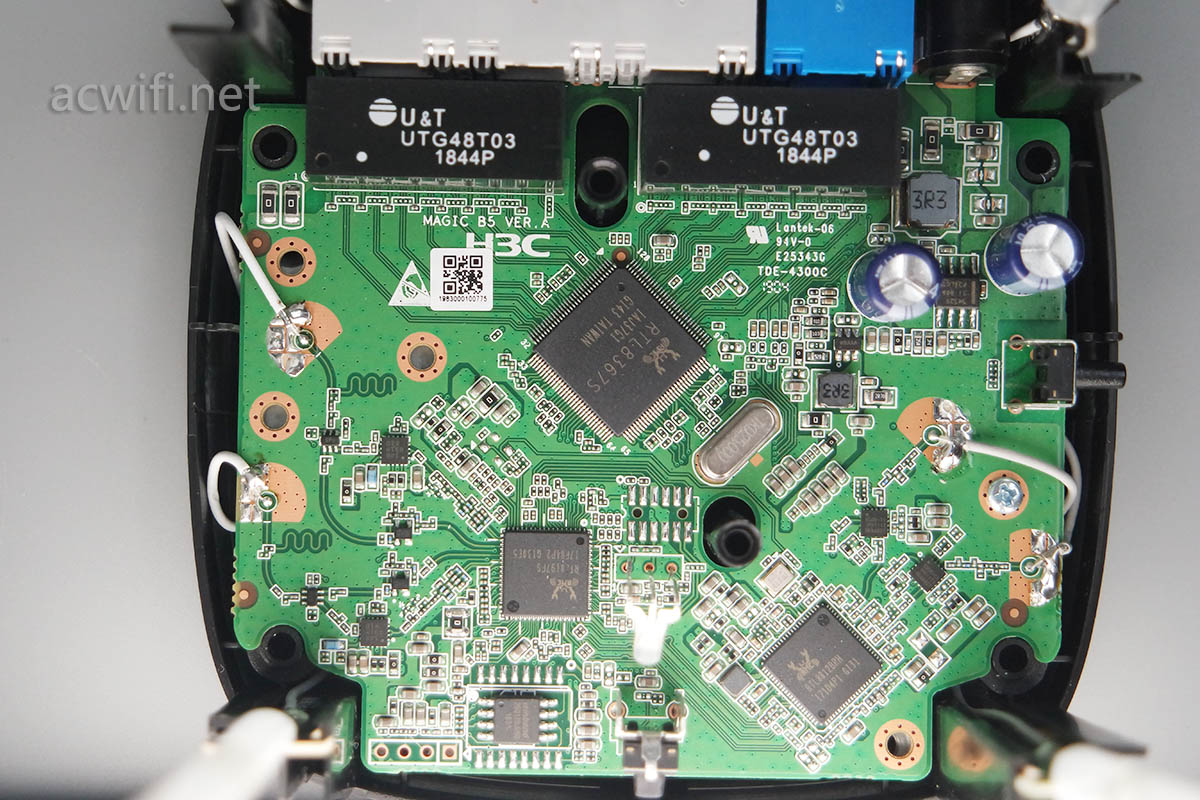

H3C B5主板正面:

H3C B5拆机

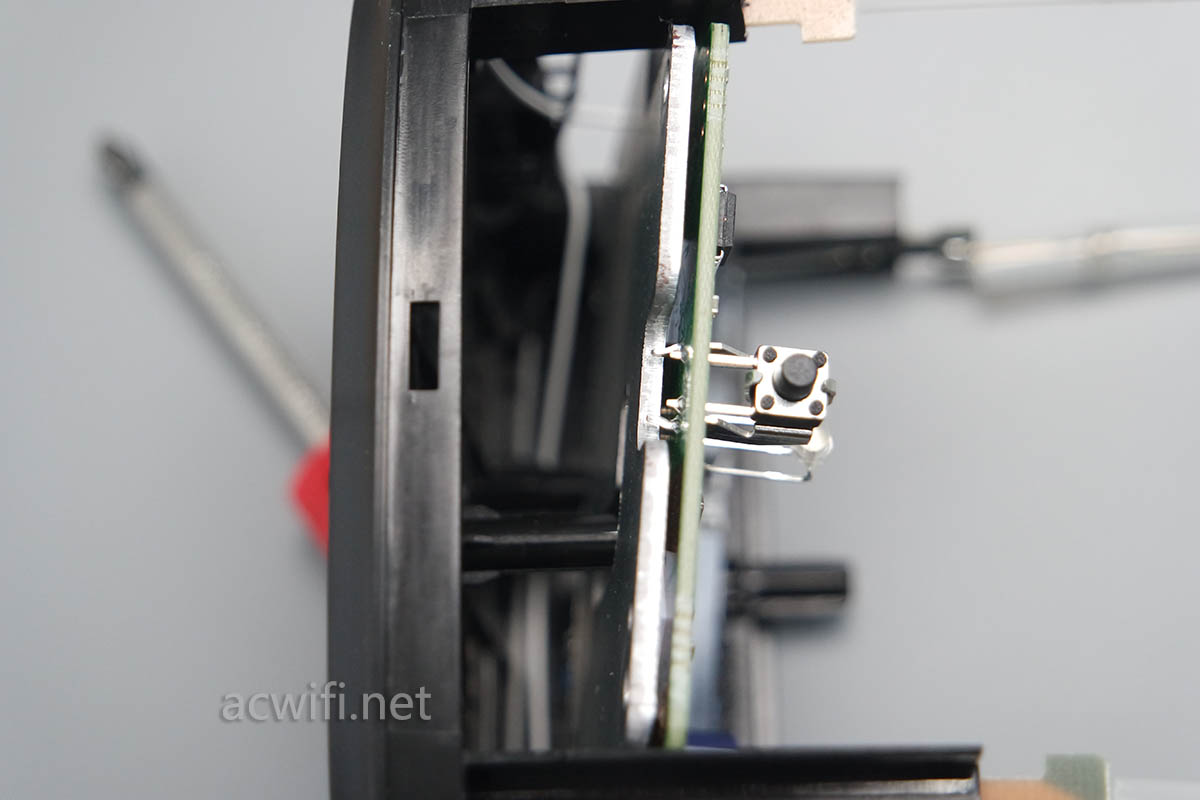

背面不好拆,我怕把焊在主板上的馈线搞断了,主板背面有一大块金属散热片,有几片导热硅胶。

H3C B5拆机

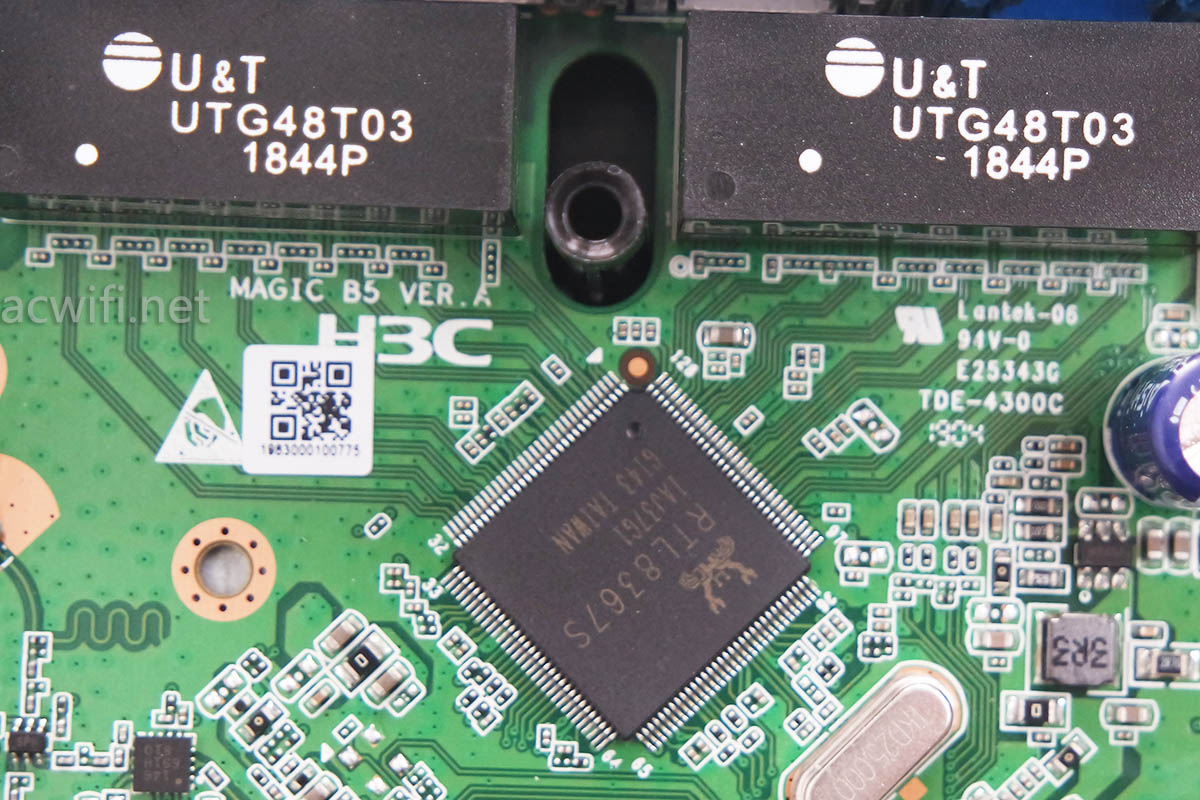

首先是最大面积的芯片:RTL8367S,一颗千兆交换机芯片。上方是2个千兆网络变压器。

H3C B5拆机

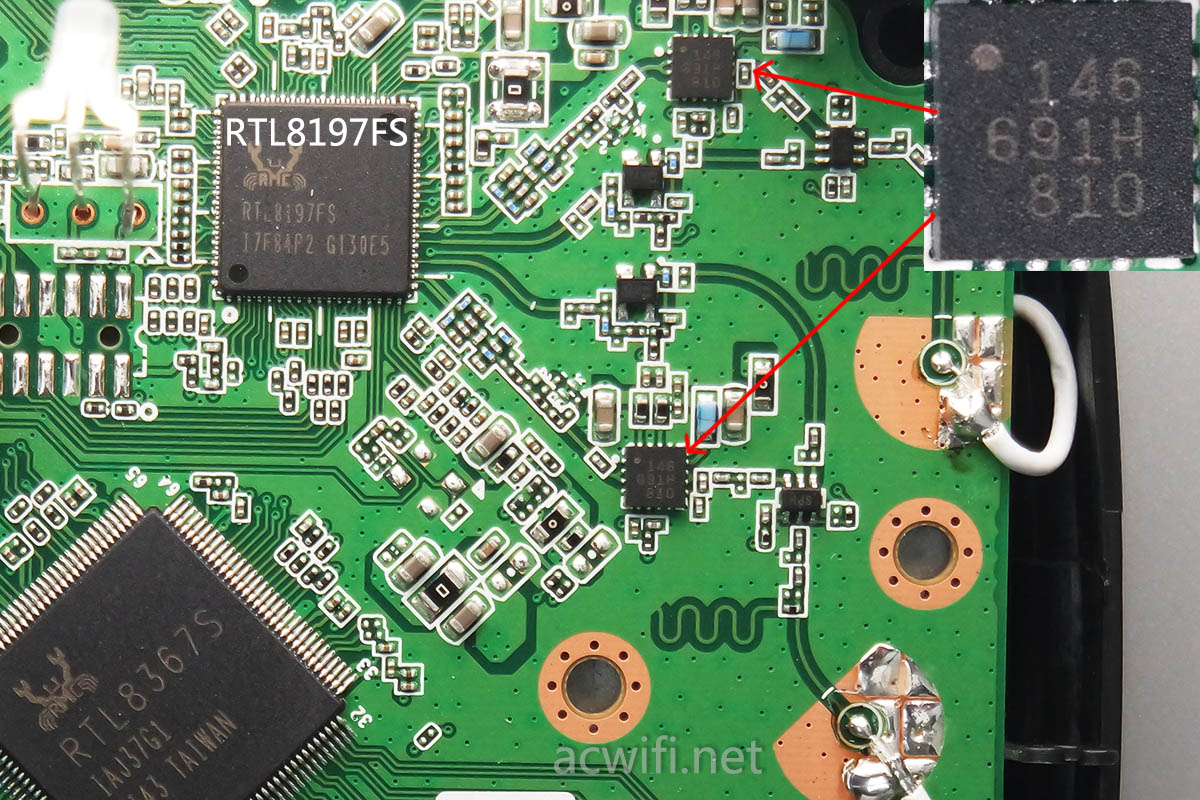

CPU是RTL8197FS,单核1GHz,集成128MB内存,同时也是2.4G主控芯片,有外置独立功放芯片,芯片上丝印着”146 691H“,实质是台湾Richwave公司出产的RTC6691,集成PA和LNA(The RTC6691 silicon-germanium (SiGe) power amplifier (PA) is designed to operate in 2.4GHz ISM band, compatible with 802.11b/g wireless LAN system with high power, high gain)

H3C B5拆机

RTC6691参数:

3.3V Power Supply
Maximum Linear Output Power for 11g usage : +21.5 dBm ( 54Mbps OFDM 64 QAM )
Maximum Linear Output Power for 11b usage : +26 dBm ( 11Mbps CCK )
Small signal gain : 33.5dB
On-chip input matching
Operation ambient temperature: -40 ~ +85 °C
Lead-free RoHS compliant

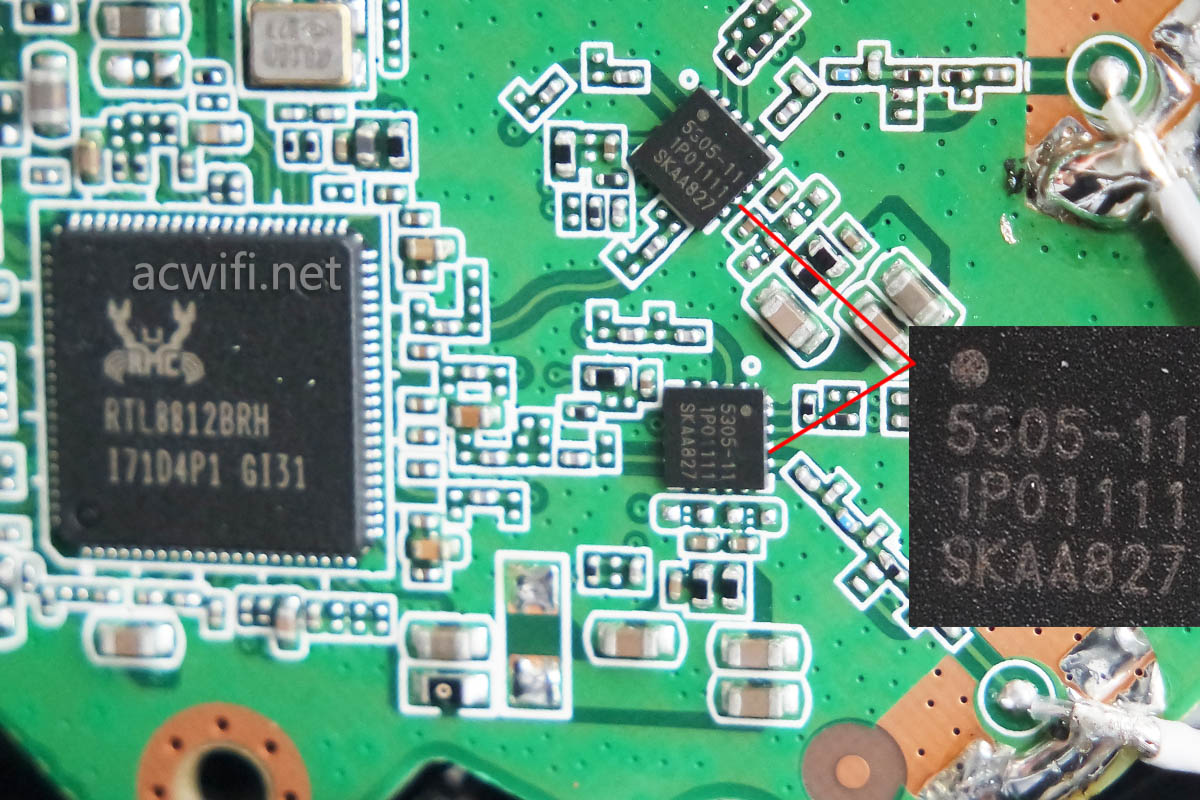

然后是5G主控芯片:RTL8812BRH,也有外置独立功放芯片,芯片上面丝印着”5305-11“,型号是RWL5305,属于紫光展锐的产品。它也集成了PA和LNA

H3C B5拆机

RWL5305参数:

RWL5305-21/RWL5306-21是一款高效RFEE芯片,具有5G WiFi FEM的扩展功能,发射增益28dB,接收增益为12dB。RWL5305-21/RWL5306-21 集成5G PA、带旁路的LNA和T/R开关。它的功率高达+21dBm,MCS7,HT40,以及 +20dBm@1.8% EVM,MCS9,HT80。该芯片采用16引脚QFN封装,尺寸为3mm * 3mm / 2.5mm * 2.5mm。

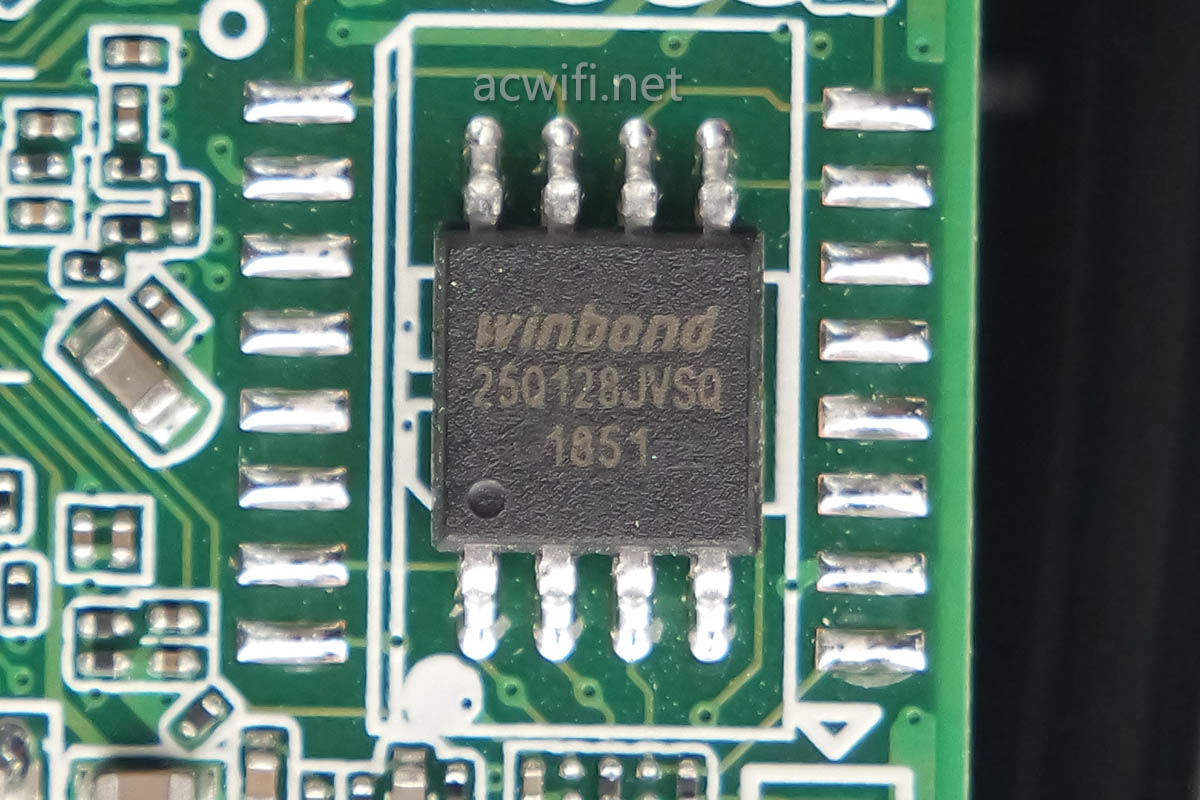

最后是闪存:25Q128JVSQ,16MB容量。

安装回去后,开机一切正常,用WIFI分析仪看了看加密方式里有”FT“字样,证明是支持802.11r协议的,估计也是支持802.11k/v的,还是测试过才清楚H3C B5的信号覆盖和无缝漫游效果如何。稍后就会对H3C B5做评测

H3C B5京东商品链接



若有任何疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » 华三(H3C) B5 Mesh路由器拆机

打赏

40 评论

9+3=

  1. jimcan

    站长站长!家里需要一台路由器,稳定信号强能分频不怎么发热的,b5咸鱼200一只可以买吗?还有没有其他的推荐呀?

    回复
    • acwifi.net

      单用一台不要买B5呀。要内置天线的吗?百来块钱到闲鱼收台TY400呀。或299买360V6

      回复
    • jimcan

      看你的拆机,天邑ty400的功放不算强呀,喜欢内置天线的,长期使用稳定的,发热不能太大,用它的地方要预防火灾。

      回复
  2. 海之王

    你好站长最近需要有线组网mesh想要用b5 mini以量覆盖,我想问下b5 mini是不是一定需要一个主机才能mesh,要是必定要一个主机放入机柜的话,建议是B5还是B5mini进机柜,不知道B5mini当主机够不够用,谢谢!

    回复
    • acwifi.net

      两者CPU是一样的,性能一样的。放便宜的进去

      回复
      • 海之王

        对了站长忘了问如果组网,用B5mini还是N12看拆机他们硬件是一样的都可以mesh组网,这2个型号真是体验不知道有没有区别。

        回复
        • acwifi.net

          外壳的区别,里面一样

          回复
          • 海之王

            好的谢谢站长解答

            回复
  3. 小王

    站长你好,我家的b5刚装的时候很好,游戏不卡,测速都是200m以上,但是过半个多月后就开始卡了,测速也经常五六十兆上不去,有时又跑上200兆,玩游戏也常有延迟了,中途换了一次货,也是刚回来的时候很好,半个月又是老样子,重启也是一样。是啥问题呢?

    回复
    • acwifi.net

      主路由是哪个呢?

      回复
      • 小王

        是用光猫拨号的,然后h3c的b5两只装,1个客厅1个房间。

        回复
  4. 闲鱼专收垃圾

    鱼市上翻了半天,以为B5只要一百二三,一看不对劲,怎么变小了,哈哈,原来还有个mini版,大的最低都要260,直接PASS,肯定的说,这货凉了。

    回复
  5. waccz

    请教一下,这个组mesh的话最多能几个?可以主的挂交换机后很多个组mesh么?广告效果图上貌似都是三个组。

    回复
    • acwifi.net

      我没有实测过更多个组网的,不好说。三个是不可能的,至少6个。看腾达MW6的描述也知道

      回复
      • waccz

        再请教下大佬,B5,B5mini,365就是仅仅天线,有无功放,网口数量的区别吗?

        回复
        • acwifi.net

          应该是

          回复
  6. ljia885

    看了下华三 公众号 商城里B365介绍,图片上两个PCB天线(估计是2.4),两个弹簧天线(估计是5g),官方介绍上2.4g和5g都有PA芯片和LNA芯片,再看看闲鱼上价格,可能会香

    回复
  7. 叹茶

    看了很多测评,站长真的很专业,支持支持。我最近想通过MESH组网,看到某宝及某东里有H3C 有一款小一点的B365版本不知道与B5有多大区别。期待站长的评测。

    回复
    • acwifi.net

      应该就是B5 mini了,没有功放,但很便宜。数量多就行

      回复
      • 叹茶

        请问站长那款B365的样子真的与B5 mini是一样的,但价格贵了很多,B365的价格与B5的价格是一样的,所以不知道是不是就是B5 mini的内核。

        回复
        • acwifi.net

          建议B5 mini

          回复
          • 原谅

            站长,那款华三的b365跟mini5一样的体积,不知道是否有功放,内存好像是128m的,闲鱼那边好像很便宜就可以入手,问了问客服,说b365是新出的,看外形却又跟b5mini一样,不知道是不是马甲产品,还卖那么贵

            回复
            • acwifi.net

              估计只是换个型号机型 ,应该不功放

              回复
              • 原谅

                我问了客服,他说b365和b5都比b5mini好,不知道是不是忽悠

                回复
                • 疯花血月

                  b站上有人拆了,和B5MINI没有区别,没有功放,我估计是为了电信指定款特意改的名抬价做出来的。

                  回复
                  • 定西

                    B5 MINI拆机 照片,主板上的型号就是B365

                    回复
                    • 2831650

                      mini主板上确实是写的B365,但从官方升级固件介绍里看,mini是64内存,b365是128的,还差一个物理按键,其它的好像真的是一样的

  8. 小c

    想知道B5路由接在同品牌千兆主路由下B5还能组mesh网络吗

    回复
    • acwifi.net

      mesh不能跟其它组网

      回复
  9. 路人DDC

    站长我最近看到 b5出2个新版本了
    b5 mini版价格只有一半(179,只卖单只,某宝和某东都有),客服说配置一样,体积变小,wan口变小,覆盖变小
    b365版(某宝h3c官方店有卖) 只能单只卖,价格和b5一样,体积小了,wan口少了,其他配置一样,覆盖一样。

    站长觉得那个mini会是真的配置一样嘛?那么不是变的性价比很高了?

    回复
    • acwifi.net

      一分钱一分货

      回复
  10. johntu

    等站长的评测

    回复
  11. johntu

    在B5的网页设置界面能看出路由间是5G互联的:无线设置—》智能网络设置—》MESH网络分析—》看组网链路是不是5G

    回复
    • acwifi.net

      是的。还可以看是连接了哪个节点的WIFI

      回复
      • johntu

        在无线接入端客户列表能看到具体某个设备是接入在那个路由。

        回复
  12. johntu

    与腾达mw6比似乎差在没屏蔽罩,信号放大芯片与降噪芯片也不同。天线也不太一样。似乎价差也反应了配置。

    回复
  13. 浮沉vs沉浮

    站长这个路由器无缝漫游的话,是不是可以有一台主路由器不带无线发射功能的,然后网线分到这两台路由器上然后LAN口地址都设置在同一个网段,SSID设置一样,密码设置一样就行了?

    回复
    • acwifi.net

      你好,就是你说的这样,但需要你做太多的设置。

      回复
      • 浮沉vs沉浮

        140平米四室两厅房子,想网络全覆盖自动切换的那种,预算不高,是用TP全家桶的AP,还是这个华三子母路由器合适?

        回复
  14. kent

    和磊科的mg1200ac差不多的硬件啊.

    回复
