荣耀路由Pro 2拆机,看看是什么芯片和有多少个功放

荣耀路由pro 2最近热度挺高的,处处有相关的文章可见,发布会上还说了价格600元以下的路由器可以随便来挑战!我看了看柜子上的华硕AC66U B1、网件R6400和R6800有没有在发抖。不知你们想看它跟哪一款型号做对比测试呢?600元以内。评测前先拆机看看什么情况吧。

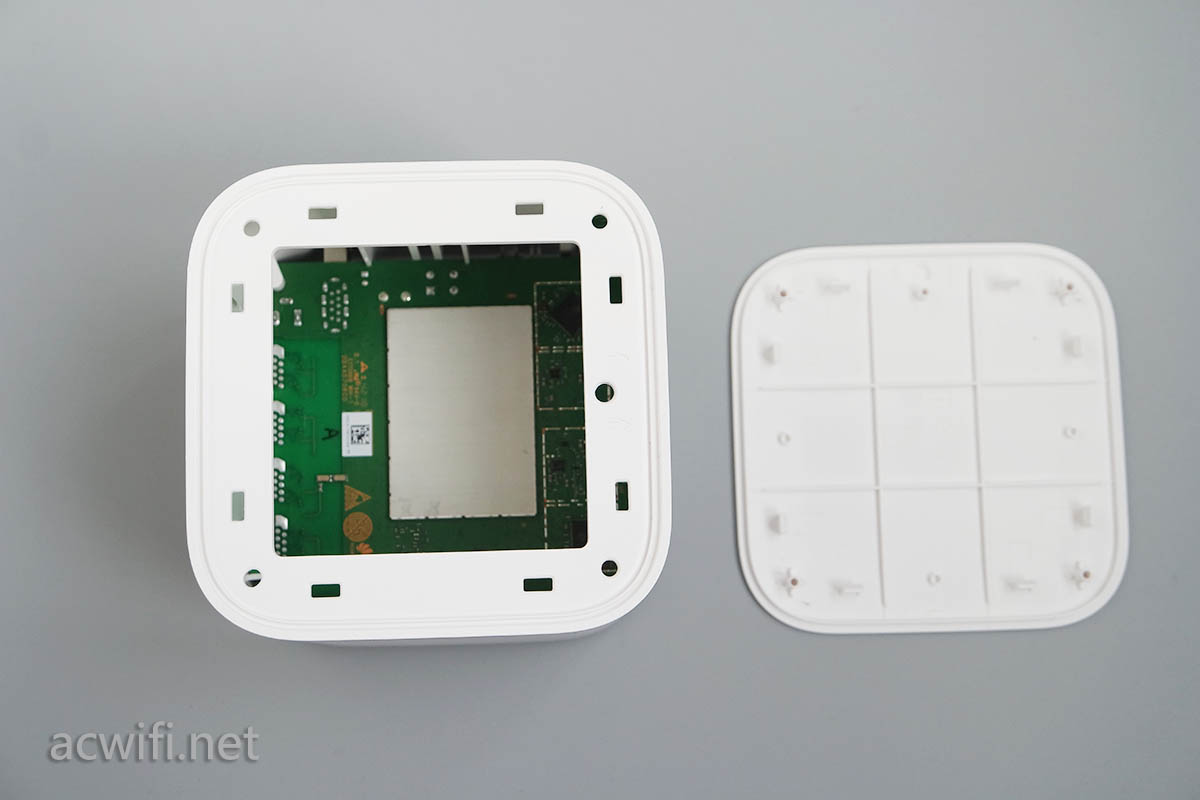

顶盖很容易就撬开,但这个顶盖可以不拆的,后来才知道,只管从底部拆开就行了。

荣耀pro 2拆机

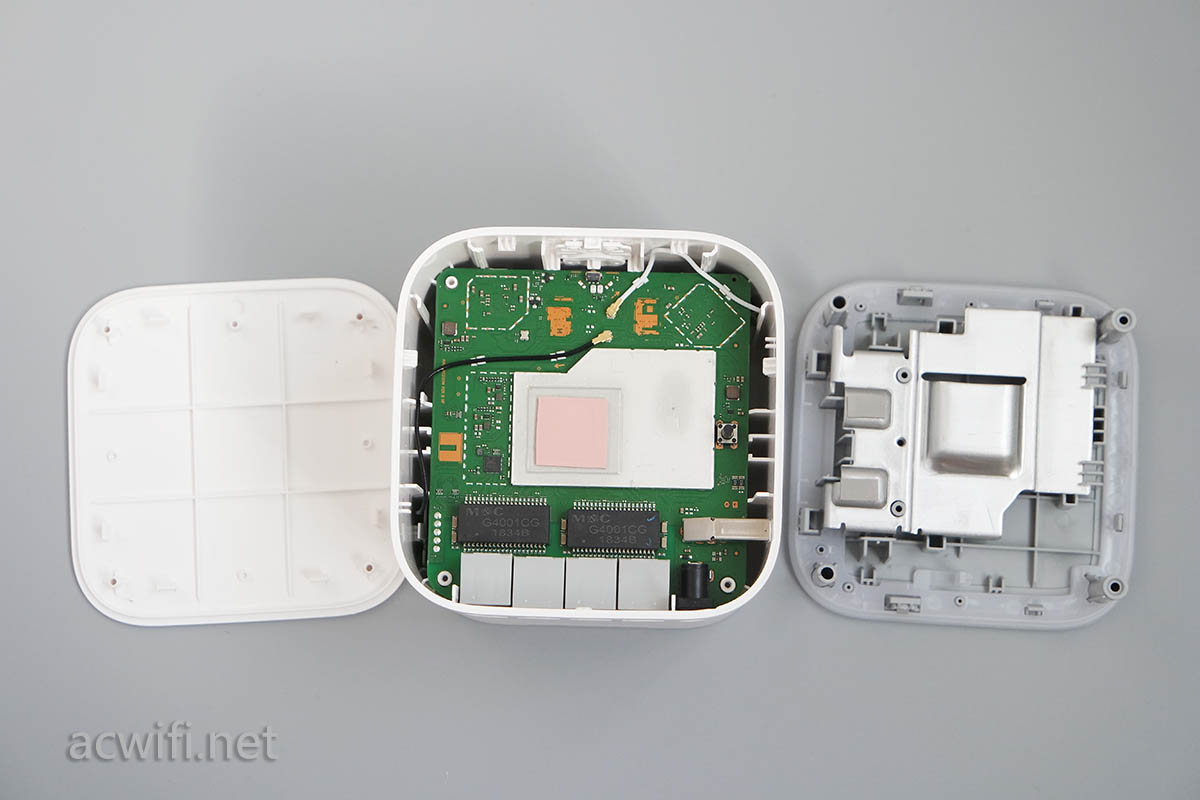

打开底部,底部就两颗螺丝,可看见有一整块铝制的散热片。

荣耀pro 2拆机

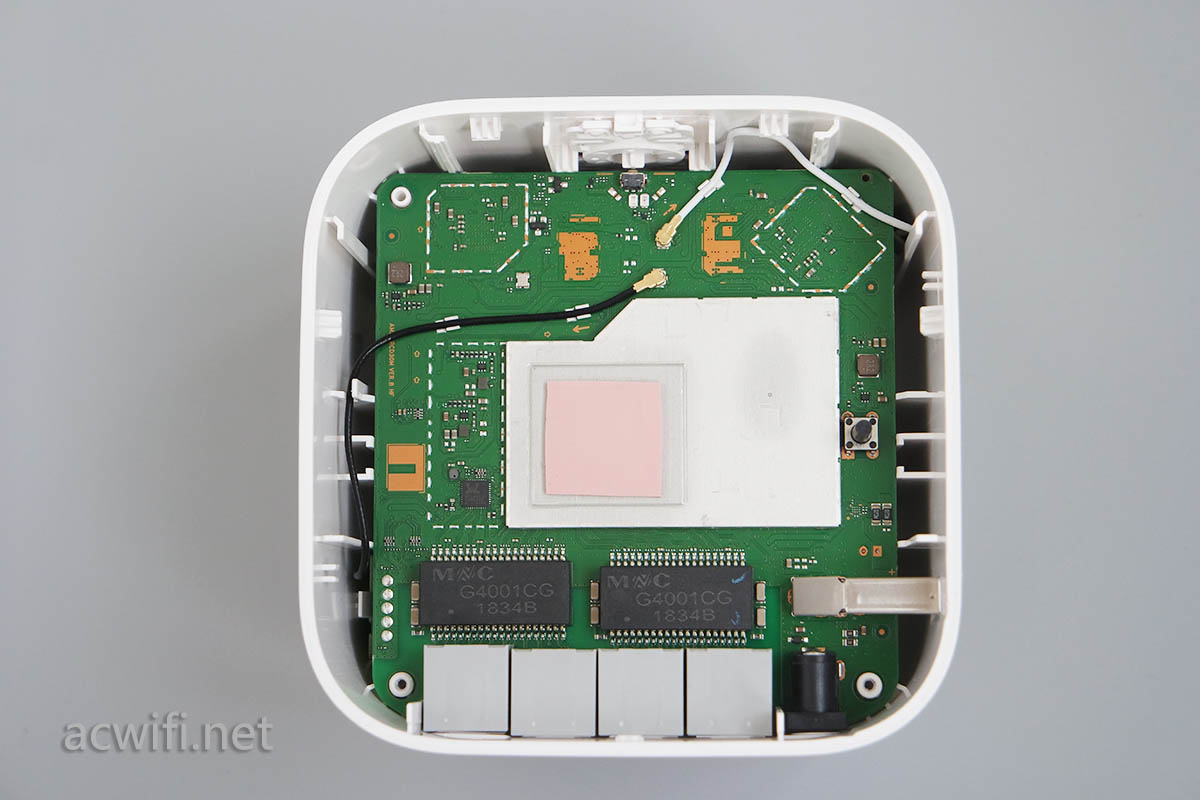

屏蔽罩左下角有个小小的螃蟹芯片,应该是千兆交换芯片了。

荣耀pro 2拆机

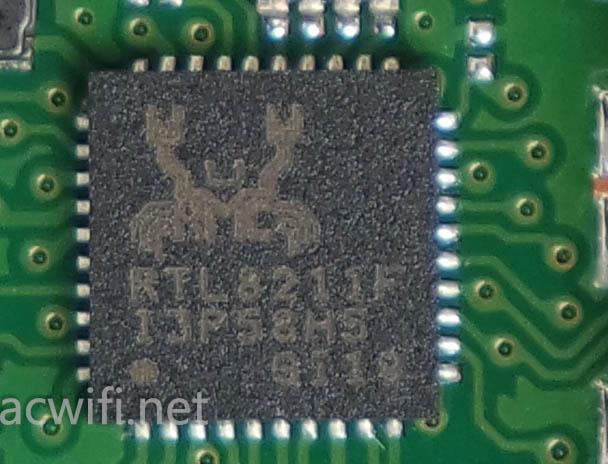

小螃蟹的型号是RTL8211F,为某一个网口单独提供1G数据转发。一些电视盒子、机顶盒如果是千兆网口,就会有这个小螃蟹的身影,比如斐讯N1就用了它,还有斐讯K2G,为了让WAN口有千兆速率也用了RTL8211F。难道荣耀pro 2的CPU只有3port GbE Switch?有懂的朋友麻烦留言告之。

荣耀pro 2拆机

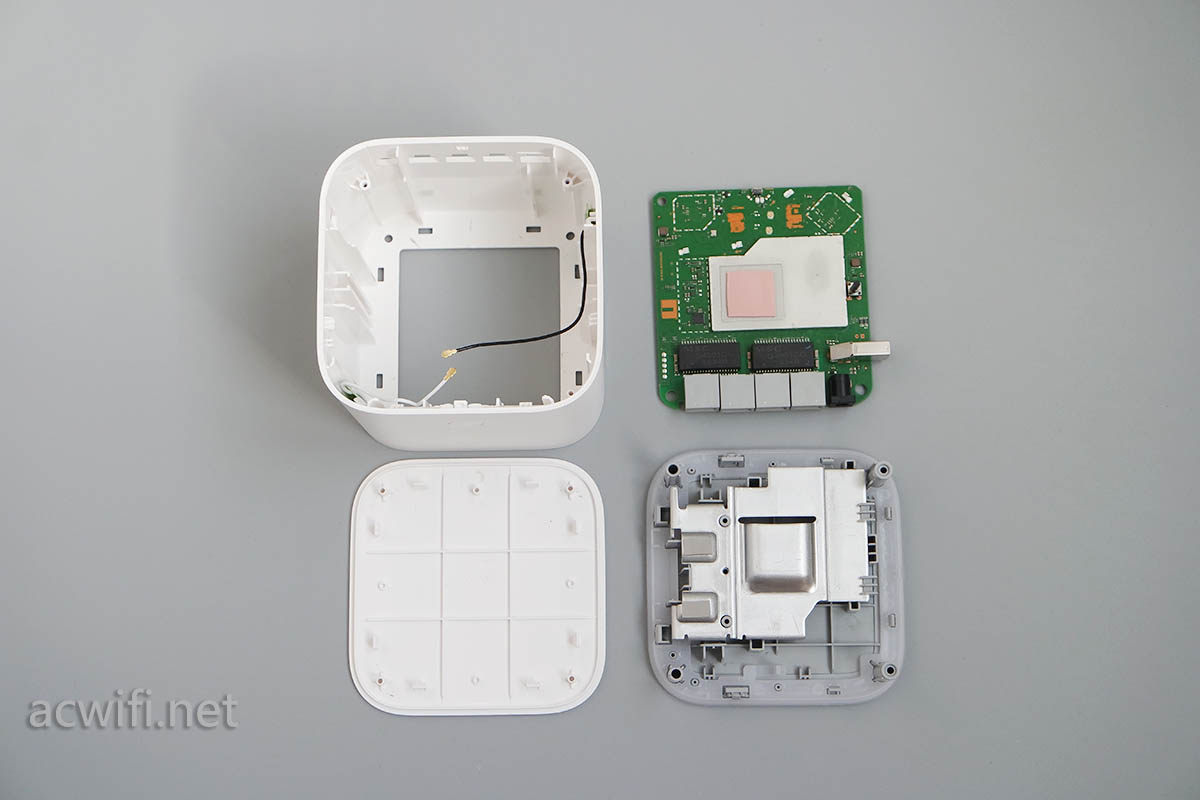

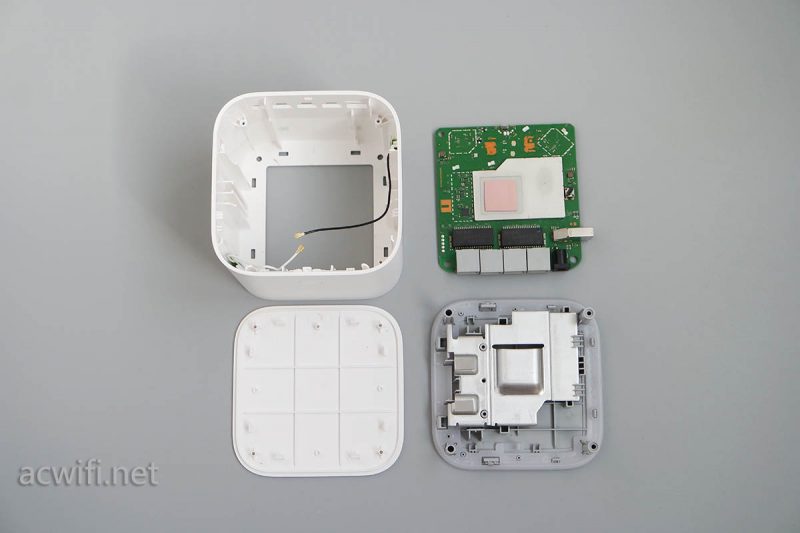

拆下根天线接头,就能轻易取出整块主板。

荣耀路由pro 2拆机

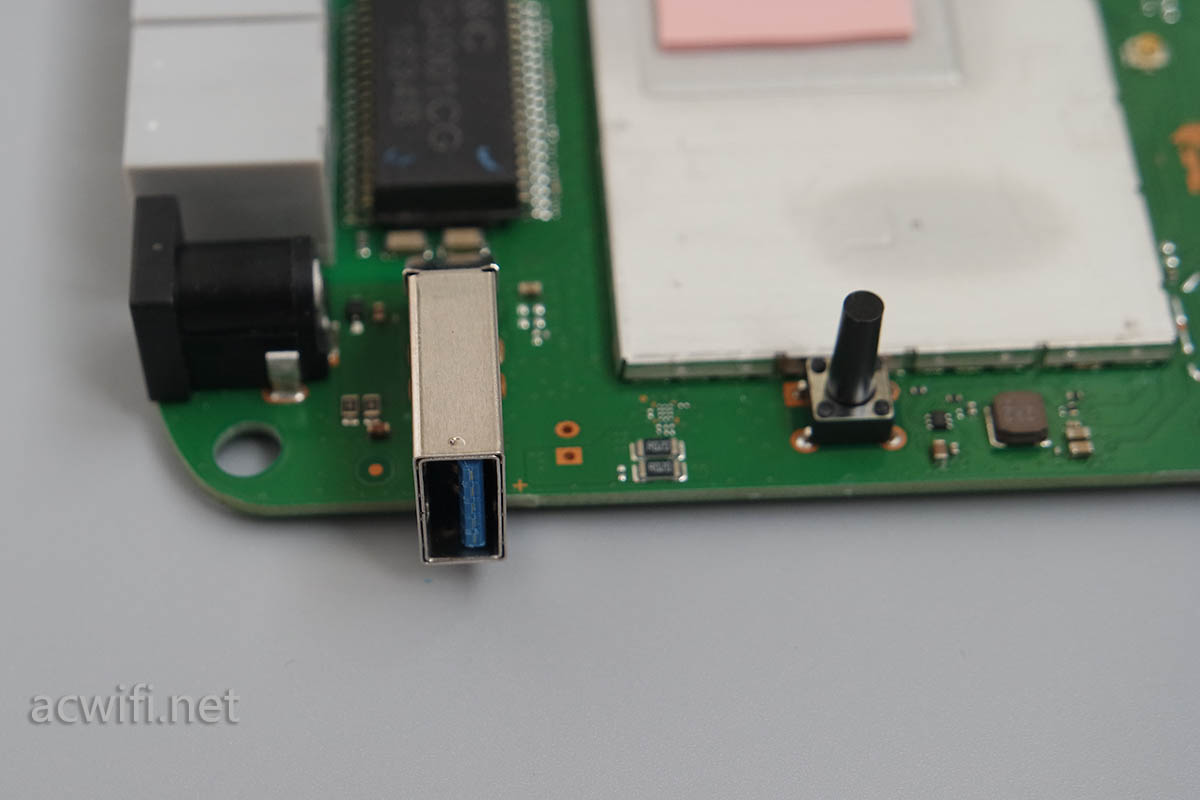

USB3.0接口,有金属屏蔽罩

荣耀路由pro 2拆机

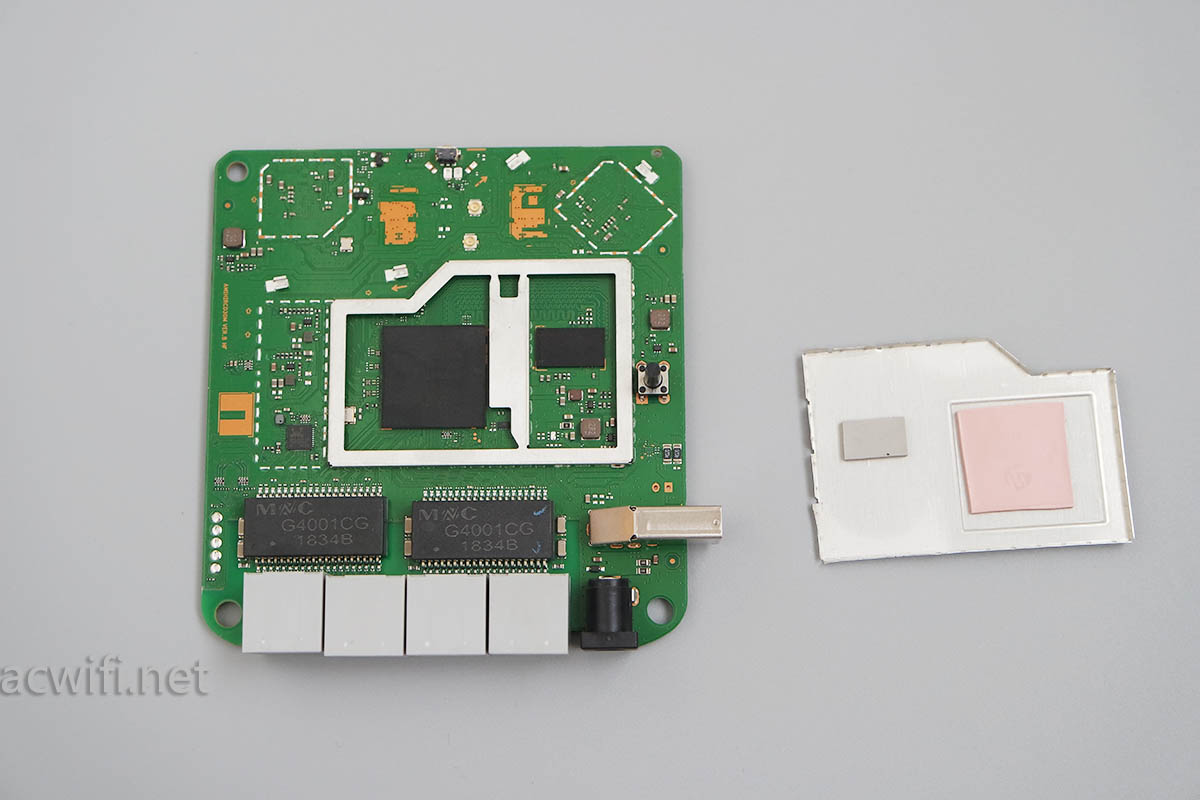

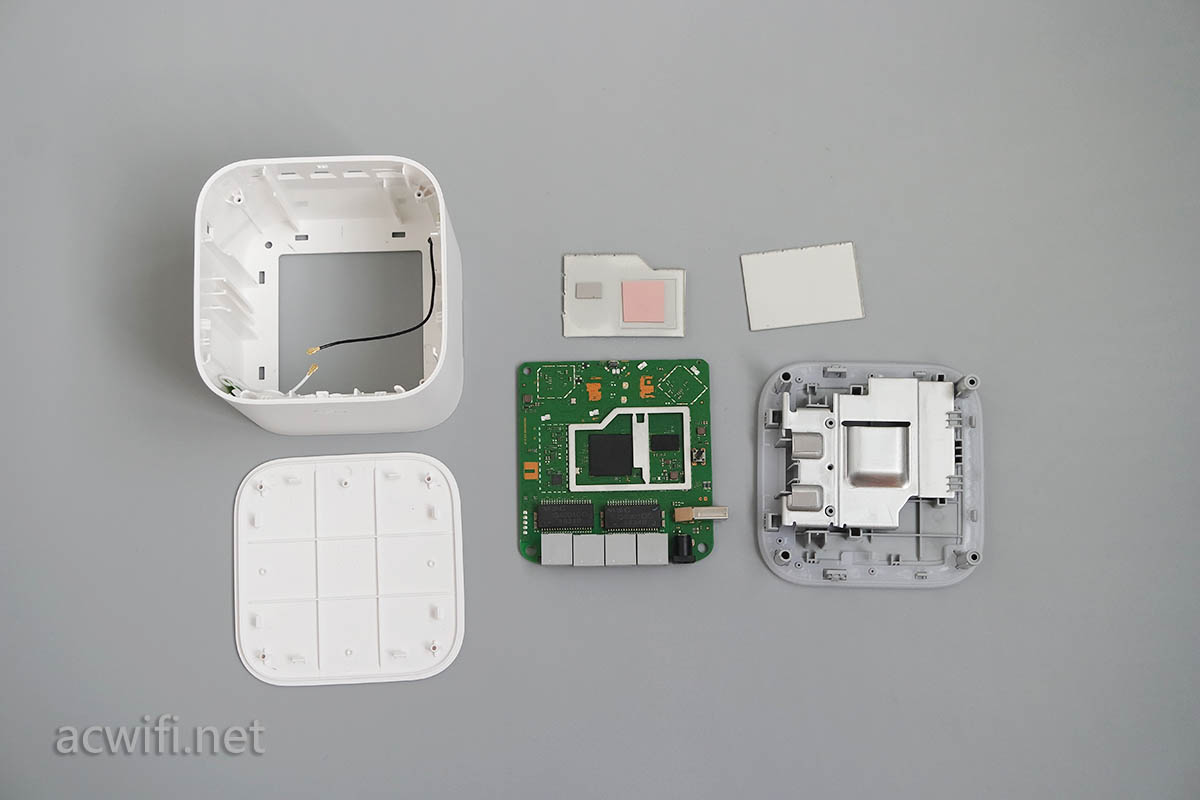

费劲地掀开CPU上方的屏蔽罩:

荣耀路由pro 2拆机

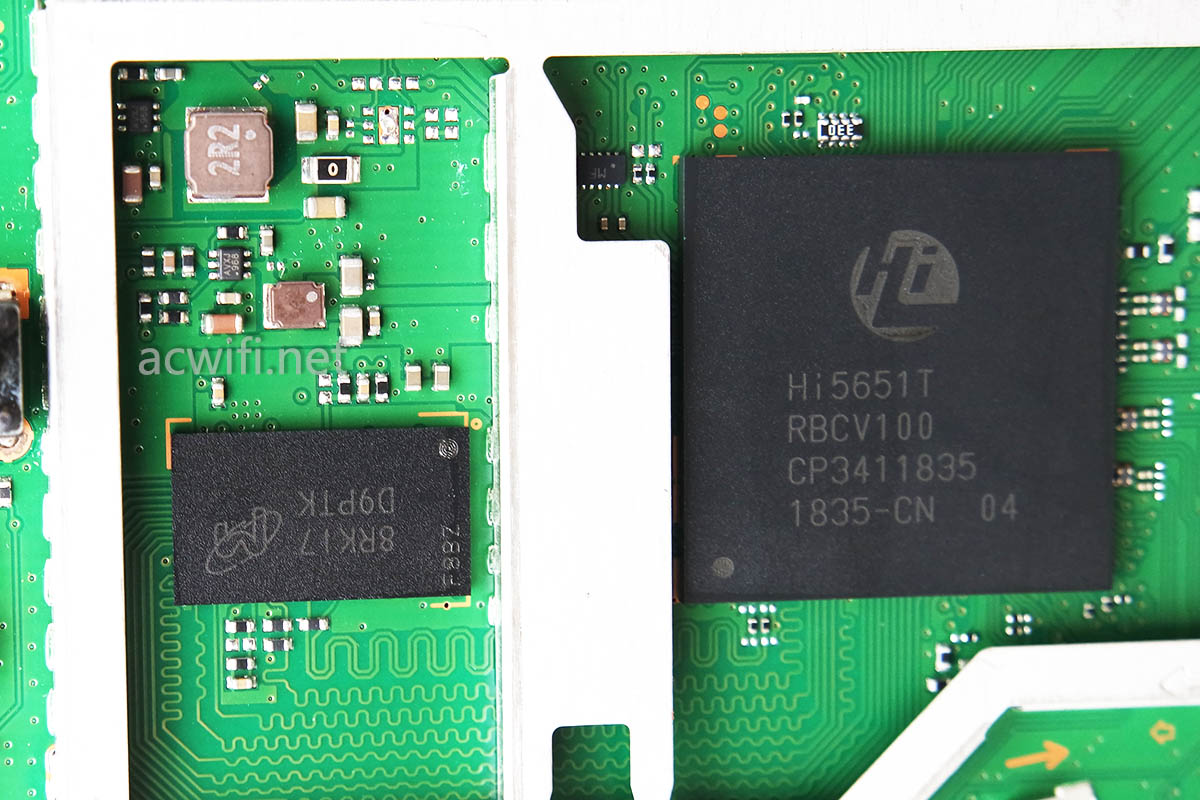

CPU型号是Hi5651T,据说是一颗四核CPU(凌宵四核),频率是1.4GHz,四核且1.4G高频率,最明显的优势是USB读取速度,发布会说过800Mbps,简单就是说读取应该过100MB/秒,不知写入速度如何了。CPU旁边的是RAM芯片型号是MT41K128M16JT-125:K,镁光的DDR3内存,容量是256MB。15块钱左右一颗。

在这简单说一下,荣耀路由X2的CPU型号跟荣耀路由PRO 2只相差一个字母“Hi5651H”,双核800MHz,荣耀路由X2跟荣耀路由pro相差一个数字“Hi5650H”,双核1GHz。

荣耀路由pro 2拆机

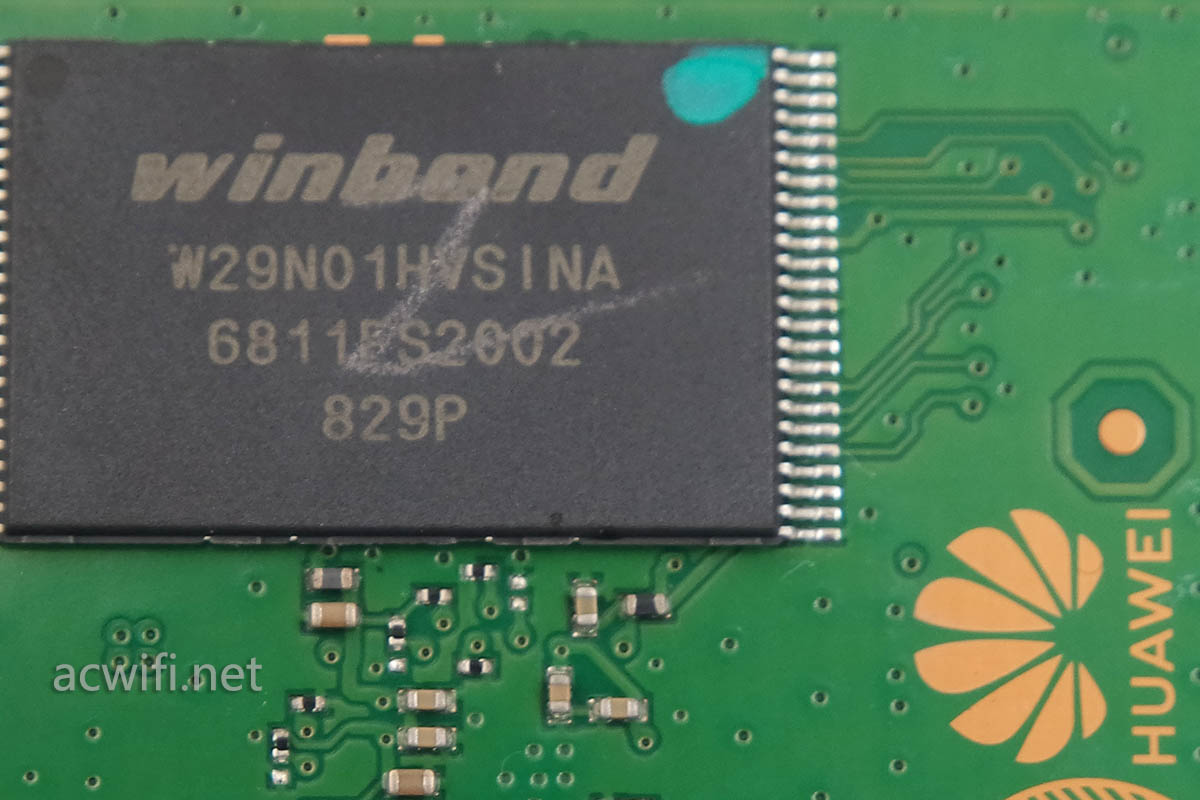

翻主板另一面,即无线芯片的那一面,有一颗闪存芯片,型号是W29N01HVSINA,容量是128MB。

荣耀路刷pro 2拆机

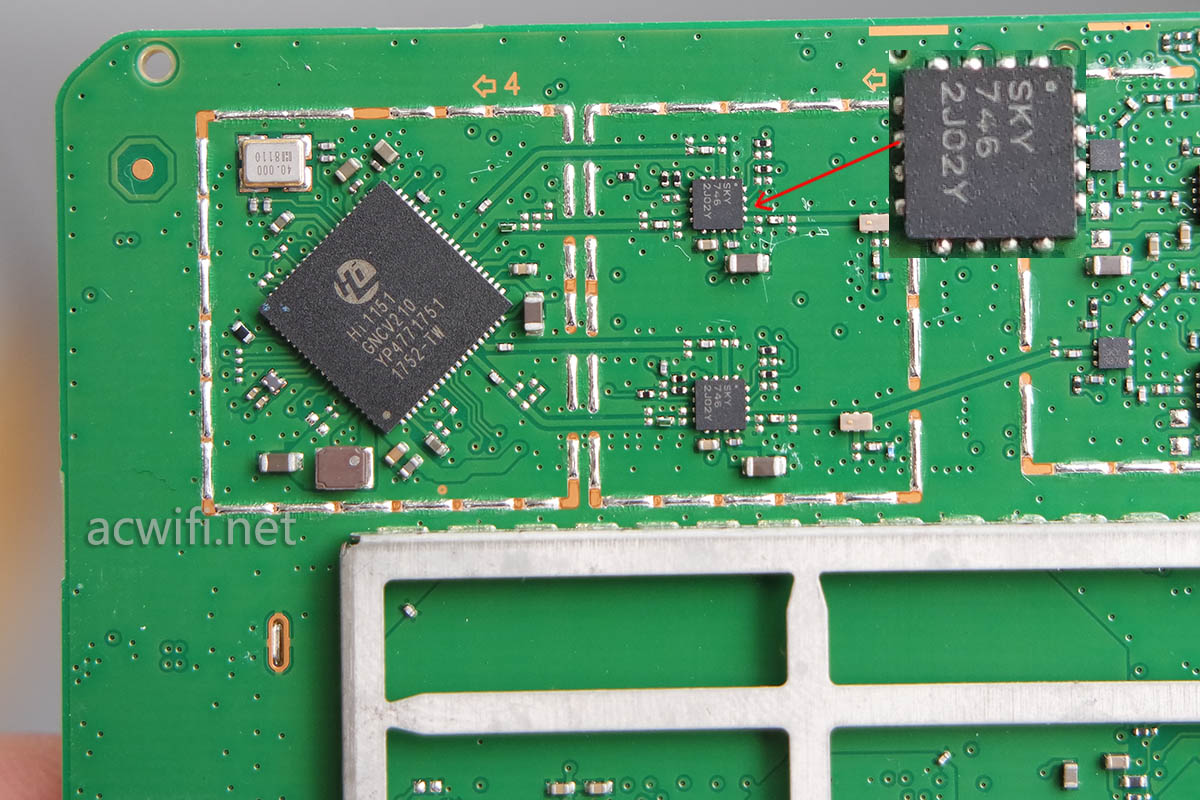

无线芯片下方的金属屏蔽罩里面是没有芯片的,位置在CPU针脚的底部。2个无线芯片型号都是Hi1151,据经验,左上角这个应该是负责5G的工作,5G功放芯片上的丝印文字是“SKY 746 ”,查询许久没找到相关资料,不知具体型号是skyworks的哪一款。感谢朋友留言了,就是SKY85746-11,但查询不到详细规格,只知道是“5GHz, 5V, 18dBm 1024QAM FEM (PA+LNA+SW)”(如果是256QAM下应该至少19dBm),集成了PA和LNA,还有射频开关,(所以比旁边的2.4G电路少了2个细小的身频开关)。从后面的荣耀pro 2测试来看,5G信号算是很强的。

SKY85746-11在Linksys velop和华硕Lyra Trio上有采用。

荣耀路由pro 2拆机

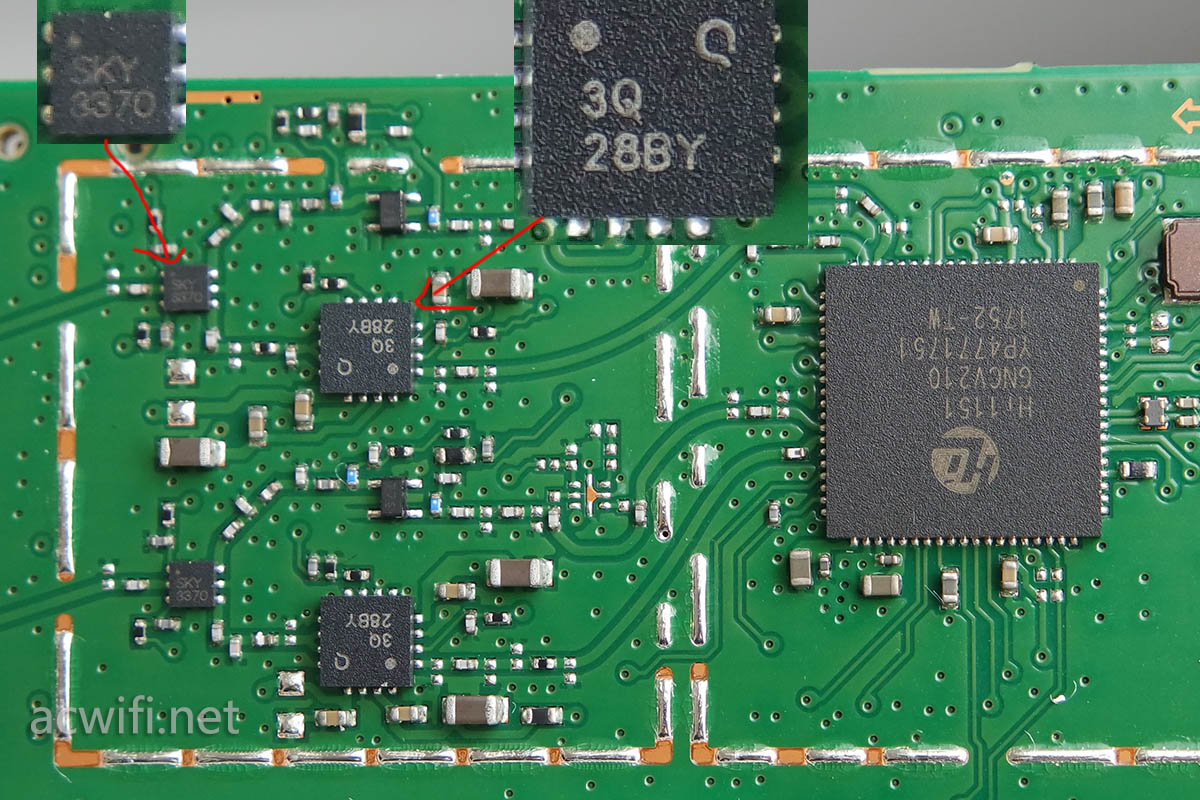

右上角的Hi1151负责2.4G工作,功放芯片是。。。不知道是啥,丝印:3Q 28BY,旁边有一颗小小的芯片,丝印着SKY3370,型号应该是SKY13370-374LF,是一颗射频开关。感谢朋友的留言告之,2.4G功放芯片型号是RFPA5218,是Qorvo公司的产品。

荣耀路由pro 2拆机

RFPA5218可以找到详细的参数:

The Qorvo RFPA5218 is a three-stage power amplifier (PA) designed for Wi-Fi.

  • 2400-2500 MHz
  • POUT = +24dBm MCS8/9 VHT20/40 -35dB dynamic EVM
  • POUT = +25dBm MCS7 HT20 -30dB dynamic EVM
  • POUT = +26dBm 802.11g -28dB dynamic EVM
  • POUT = +28.5dBm 802.11b @ spectral mask compliance
  • Optimized for +5 V operation
  • 32 dB Tx gain
  • Integrated DC power detector
  • MCS11 capable

没有集成LNA。

荣耀路由PRO 2拆机

如果抛开四核CPU和USB3.0接口,荣耀路由X2补上2.4G的两颗功放芯片,无线性能也就是跟荣耀pro 2差不多了,但荣耀X2只要149元呀!不过上面的那4颗功放芯片也不便宜呀。对荣耀路由pro 2还没有实测数据,以上都不好说,一切以实际实试数据为准。评测要过几天了,要等R8000P测试完。

荣耀路由pro 2京东购买链接

若有任何疑问可留言或关注公众号acwifi-net

如需转载请注明来源和链接:路由器交流 » 荣耀路由Pro 2拆机,看看是什么芯片和有多少个功放
