华三(H3C)无线面板H5套装评测,AC+AP无缝漫游

华三(H3C)H5套装,包含一台智能中枢H100和3个AG200面板。H100集AC、路由、POE供电于一体,不需要另购POE交换机,三个A200G千兆网口面板,无线规格是AC1200M。不管是选购无线路由器还是无线AP,建议至少选择AC1200,有些AC900M,或只是单频2.4G 300M、450M的,就浪费手机的WIFI性能,而且2.4G干扰严重,能连5G就尽量用5G。

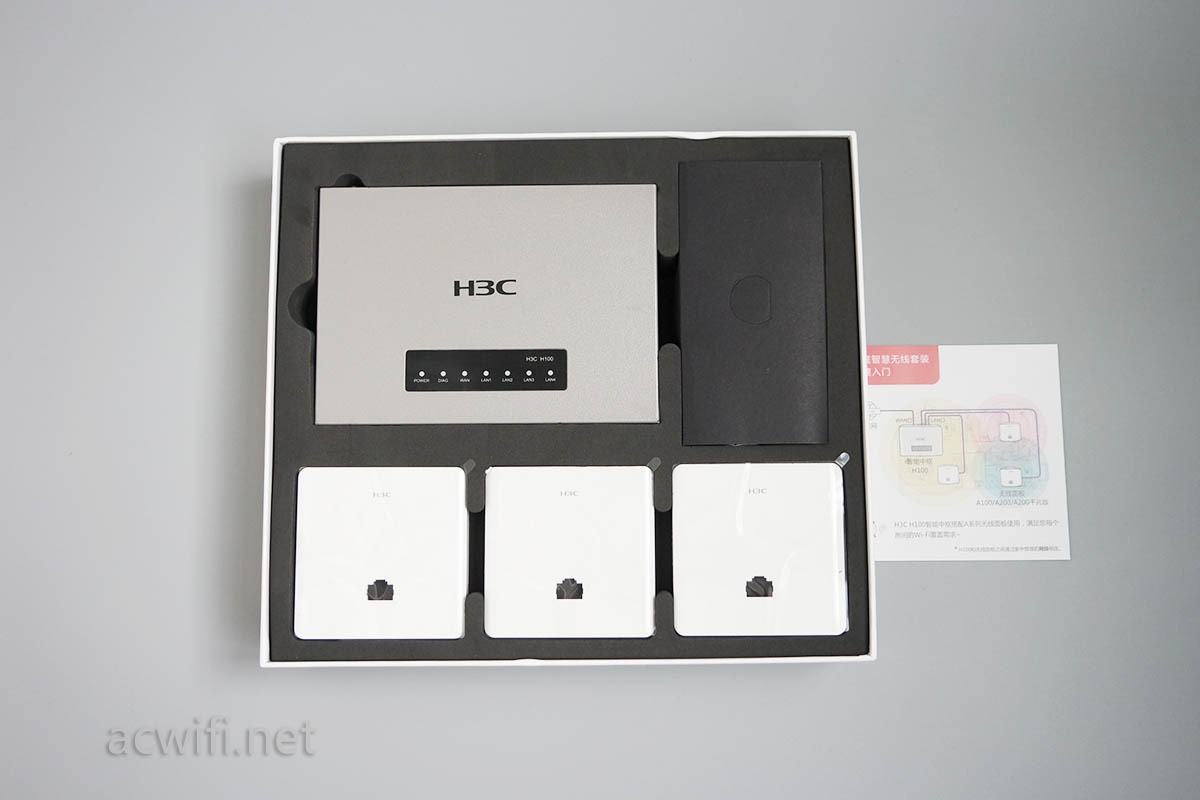

H3C H5全套东西:

H3C H5

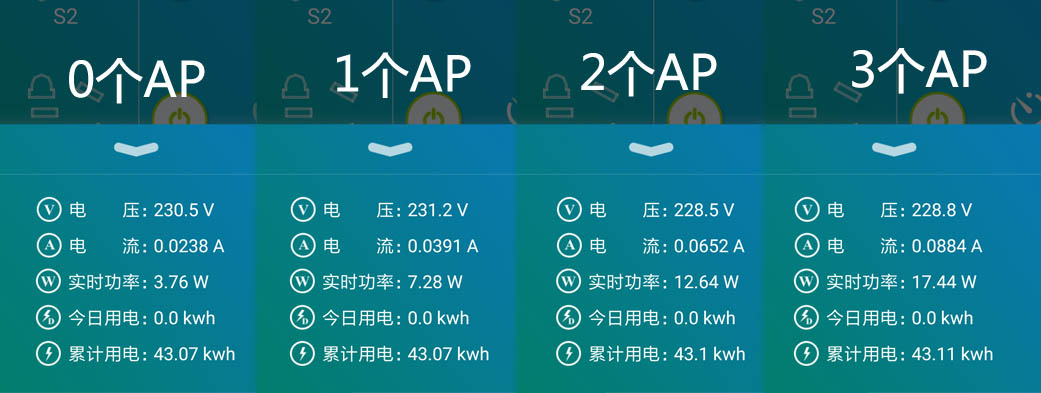

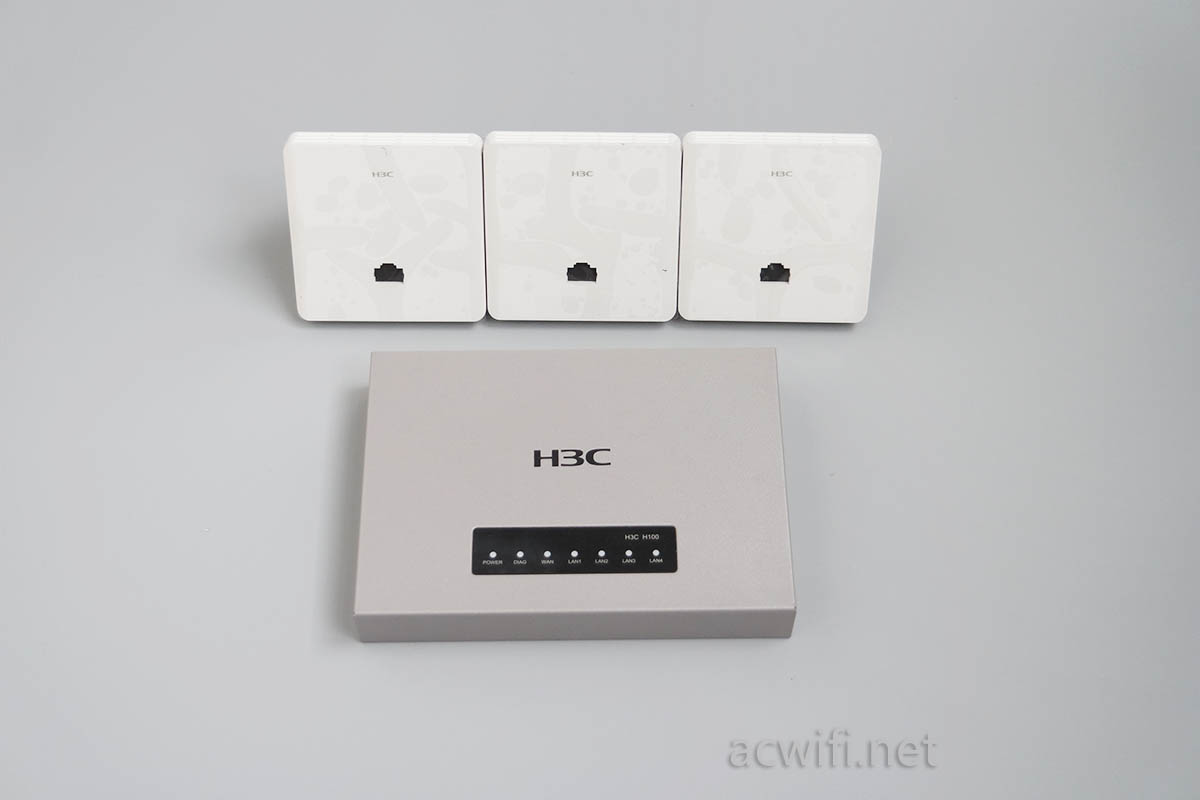

配件有一根网线,6个螺丝,一个电源,规格是54V/0.45A,输出功率24W,一台主机和三台AP,这功率够不够?不接AP时主机功率不到4W,接一个AP之后功率7W多,接两个AP后12W多,接三个AP时总功率不到18W,比一台网件R8500功耗稍低一点。

W主机就像8口交换机那么大。

H3C H5

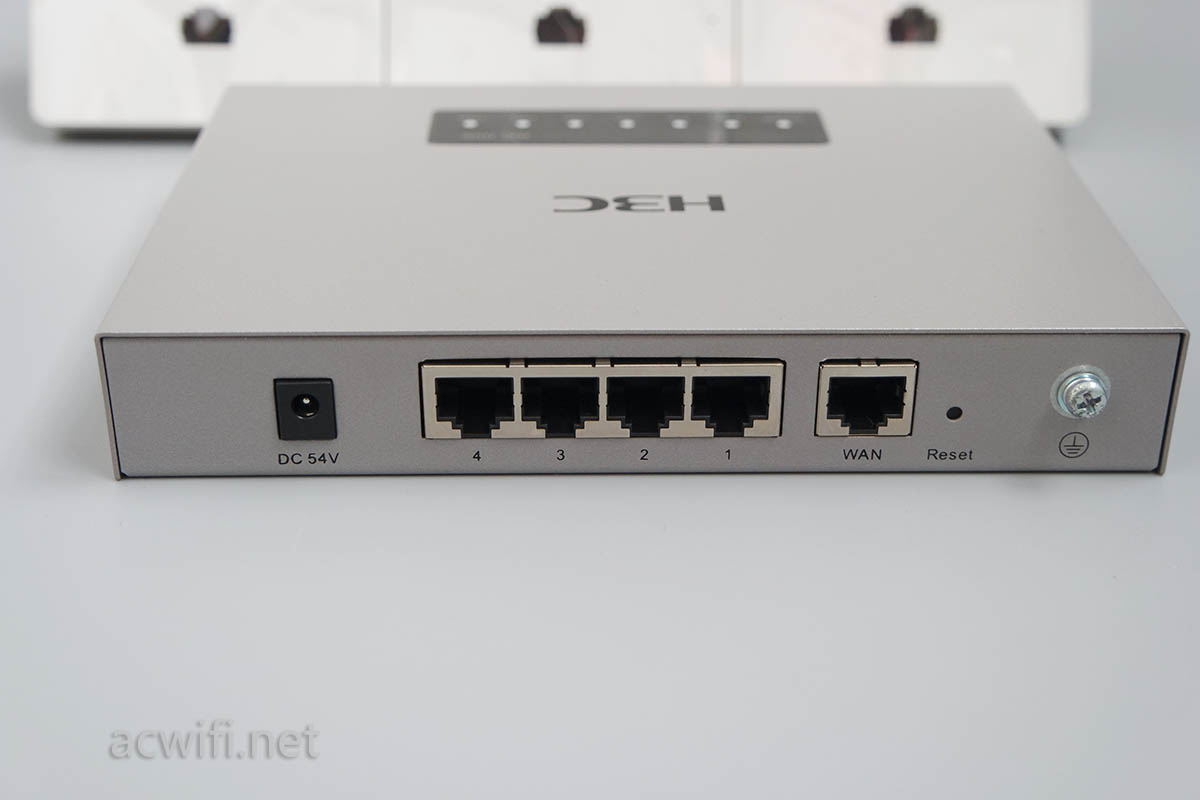

4个LAN口和1个WAN口,接满3个AP后,就只剩一个LAN口了,如果网口不够用,例如有2台以上的电脑,NAS,监控等,就要接一个千兆交换机。

H3C H5

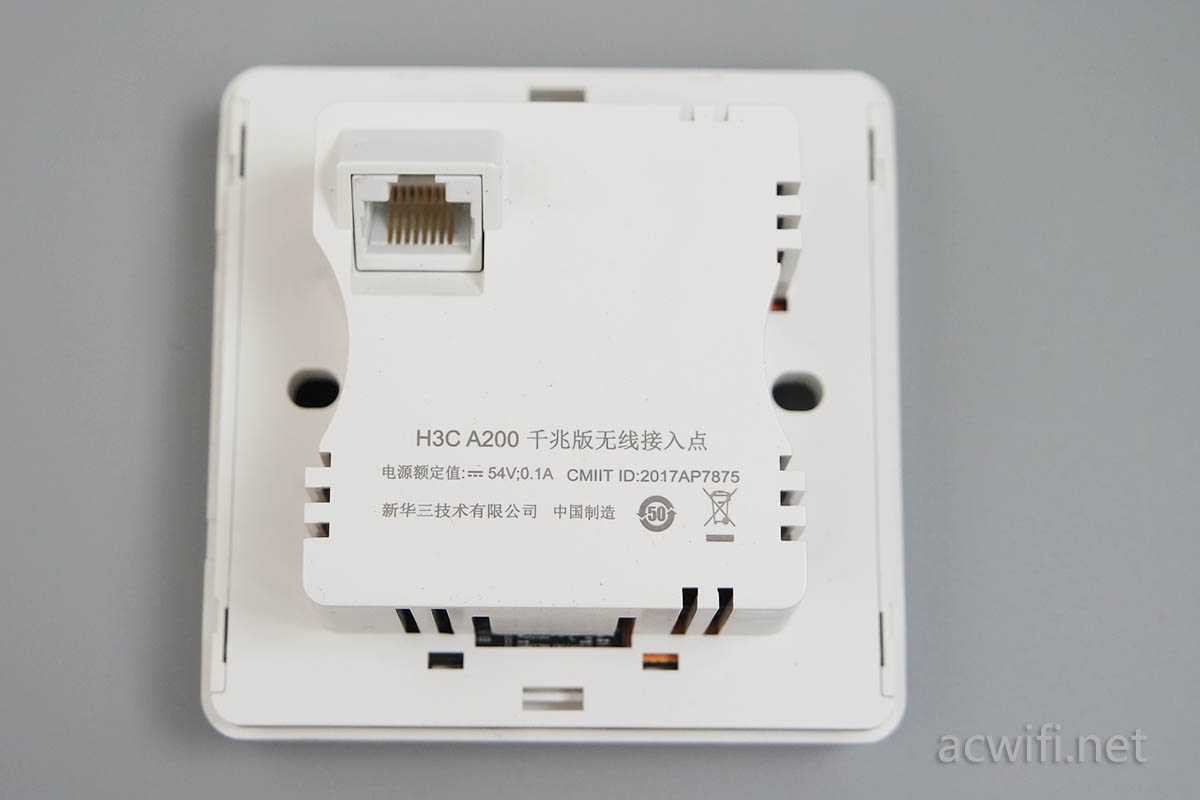

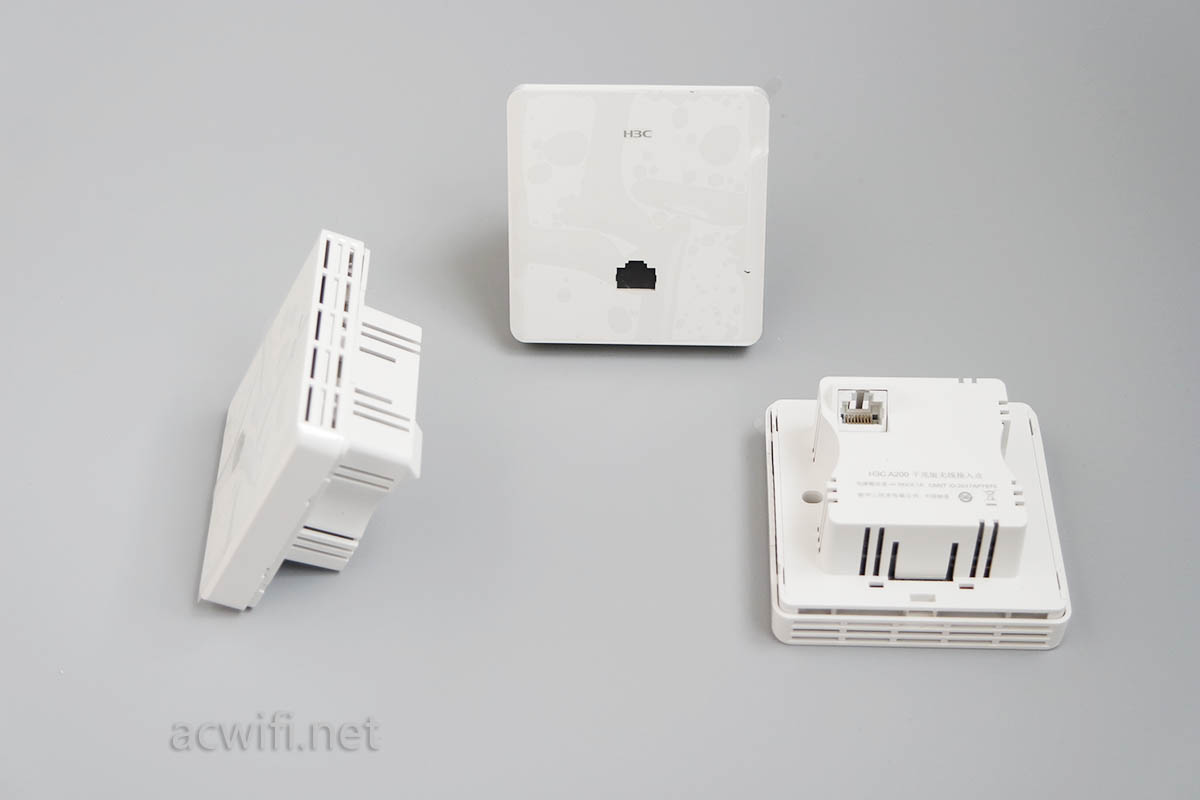

三个86式AP面板,802.3at供电,面板上预留一个千兆网口。从主机上接一根69米长的超五类网线到一台面板,面板上的网口再接电脑,实测文件传输速度可以跑到113MB/秒,超五类POE供电和传输没有问题。

H3C H5

网口是斜口的设计,个人认为这样的设计方便网线插入,不管线从哪个方向来。

H3C A200G

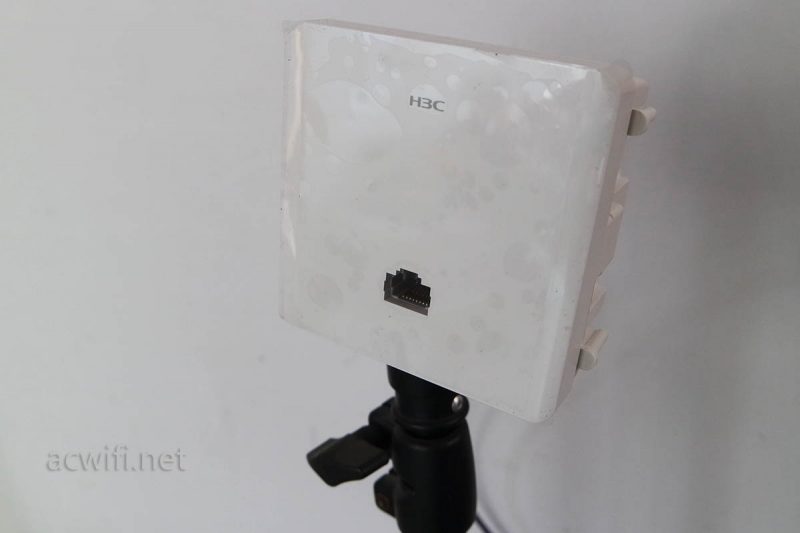

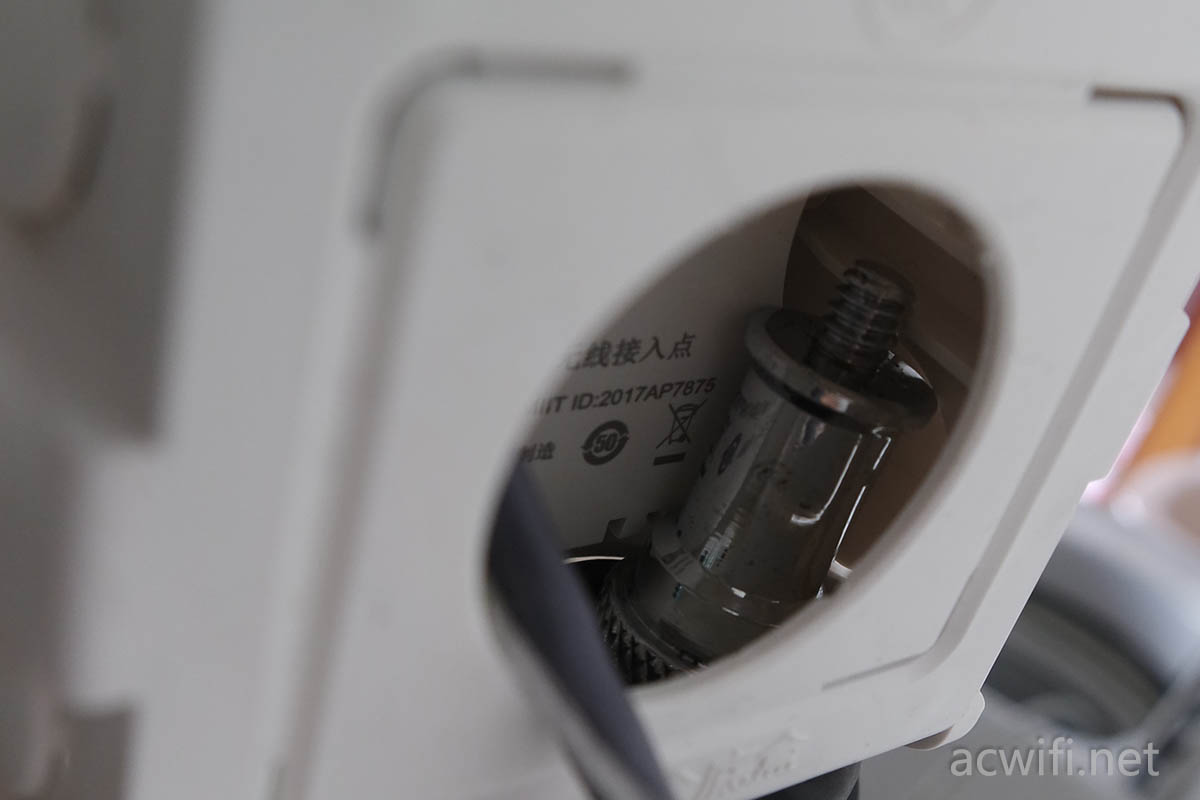

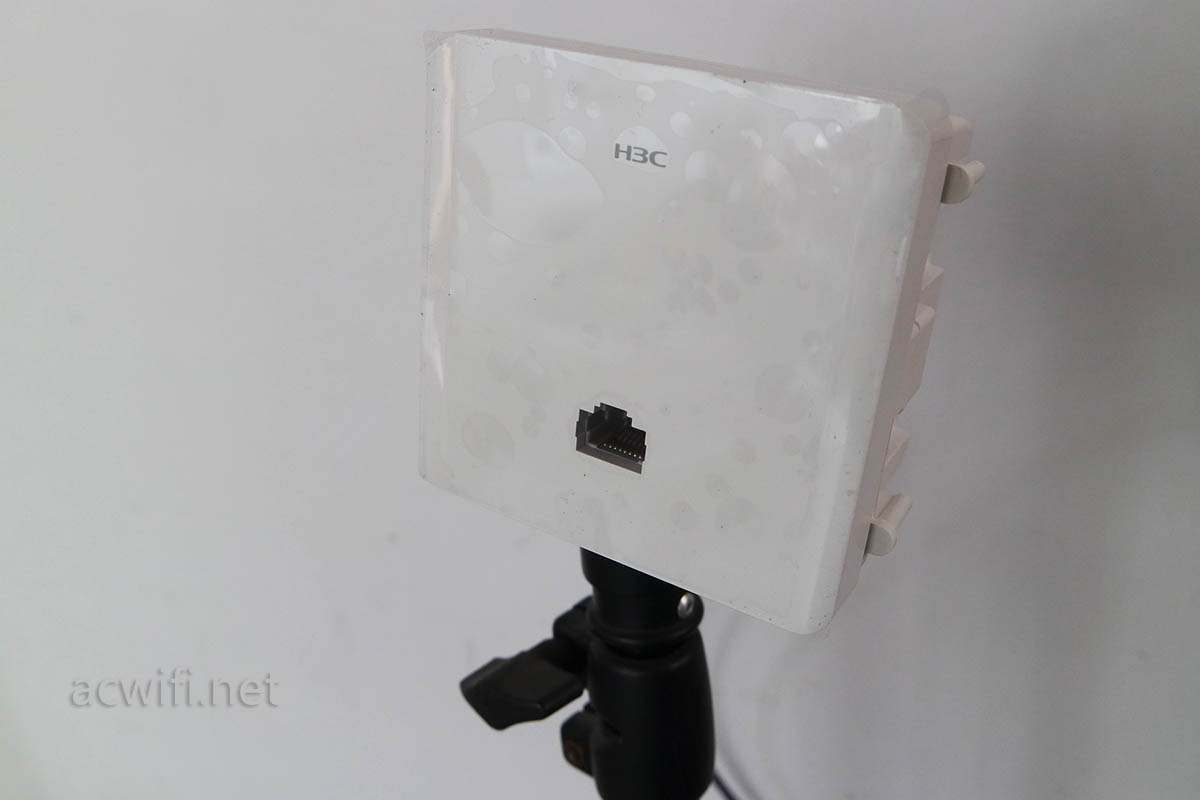

家里没有布网线,测试时直接在地面上拖了明线,一根长69米(不值得剪短),另一根28米,还配了3个86式暗盒底座,装上后,用三脚架放在墙边位置,真是方便。如下图这样:

H3C H5评测

H3C H5

考虑AC+AP方案的朋友,都会考虑能否做到自动切换WIFI信号和无缝漫游不掉线!这是测试的重点内容,没有之一。而且测试设备都是手机,因为现在的人可以没有电脑,但不能没有手机。手机有4台:某米4C用来测速,小米note3、苹果6s、三星S7 edge用来测试无缝漫游效果。

或许有朋友想知道H3C H5的AP(A200G)支持802.11 r/k/v不?k和v就不清楚但802.11r就不支持。教大家一个方法检查无线路由或无线AP是否支持802.11r:

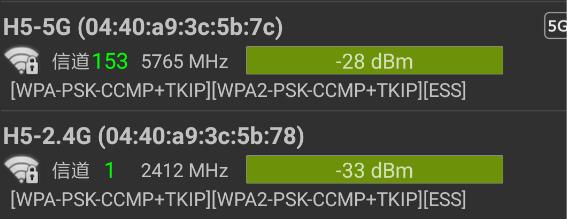

手机在WIFI分析仪APP的设置选项里找到“显示完整加密方式”,勾选上就可以了。如果支持,在WPA加密方式后面就会有“FT”字样,而H5的AP并没有。如下图:

no FT

FT是“Fast Transition Roaming”还是“Fast BSS Transition”的缩写?可以理解成快速漫游不?

大家也忽略了一点,接收设备是否支持802.11 r/k/v更重要一些。上面这些都太复杂了不容易理解,我们可以抛开这一切参数浮云,作为消费者的我们只管实际使用效果好与不好。所以接下来的半年时间,我尽量多找产品测试,用不同的手机测实际的无缝漫游效果。如果只想看漫游效果的,可以直接拉到后面的内容去。



一、WAN口吞吐率测试

主机H100测试网线接口的吞吐率,即WAN to LAN与LAN to WAN,然后面板A200G测试WAN to 5G和WAN to 2.4G,代表无线上网能达到多少的宽带。家里只有百兆宽带,所以要借助于IxChariot软件来测试。一台电脑(IP:192.168.0.1)接在WAN口,主机H100设置静态IP上网方式(IP:192.168.0.2),启用DMZ就可以互通了。

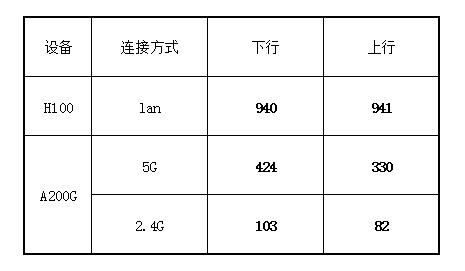

无线测试我没有使用电脑无线网卡,而是直接使用手机来测试,手机是小米4C,2x2mimo,2.4G速率144Mbps,5G就是866Mbps。结果如下表:

wan

网线连接的话,WAN口吞吐率940Mb,达到千兆的宽带的水平了。手机用5G可以满足400Mb宽带的下行速度,2.4G满足百兆宽带。

至于AP面板在无线工作时的功率,比待机时多2W左右,功率已经在前面发出来了。还有AP面板的温度,室温16-20度之间,面板运行一整天,用红外温度计随机测出面板上的几个位置 ,最高温度37度,用手摸,感觉温度不算高,



二、A200G面板的无线信号强度测试

现在手里没有其它面板,不能作面板与面板之间的无线信号强度对比。本身面板的设计不是大范围覆盖用,不用对AP面板的信号强度有大的期望值,而且有些时候需要对面板的无线功率调小点会更好用些。还是拿个K2P来对比一下吧。K2P是老毛子固件,跟一个AP面板放在下图中的“WIFI”位置,电脑在分别A、B、C、D四个位置测试无线信号强度。

pingmiantw

测试结果如下:

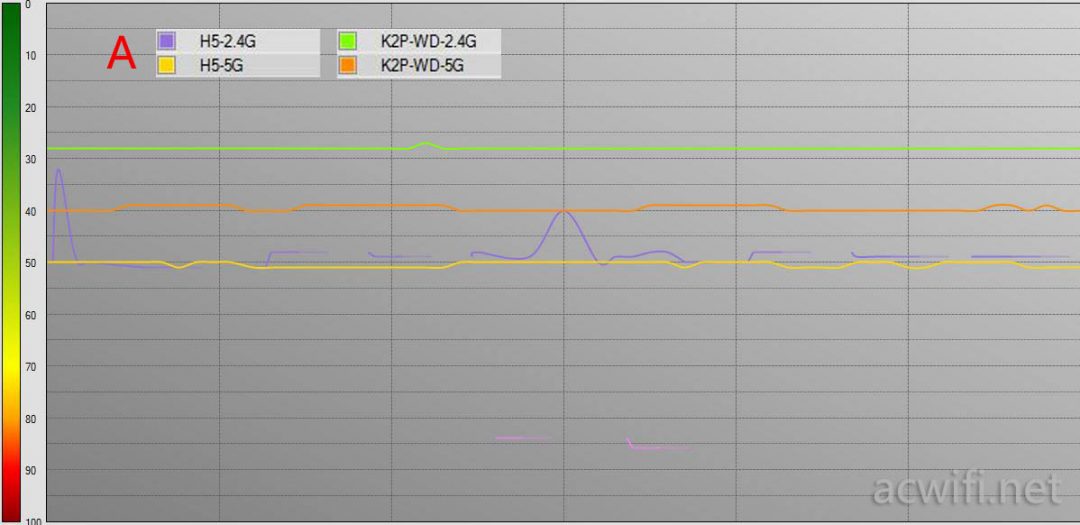

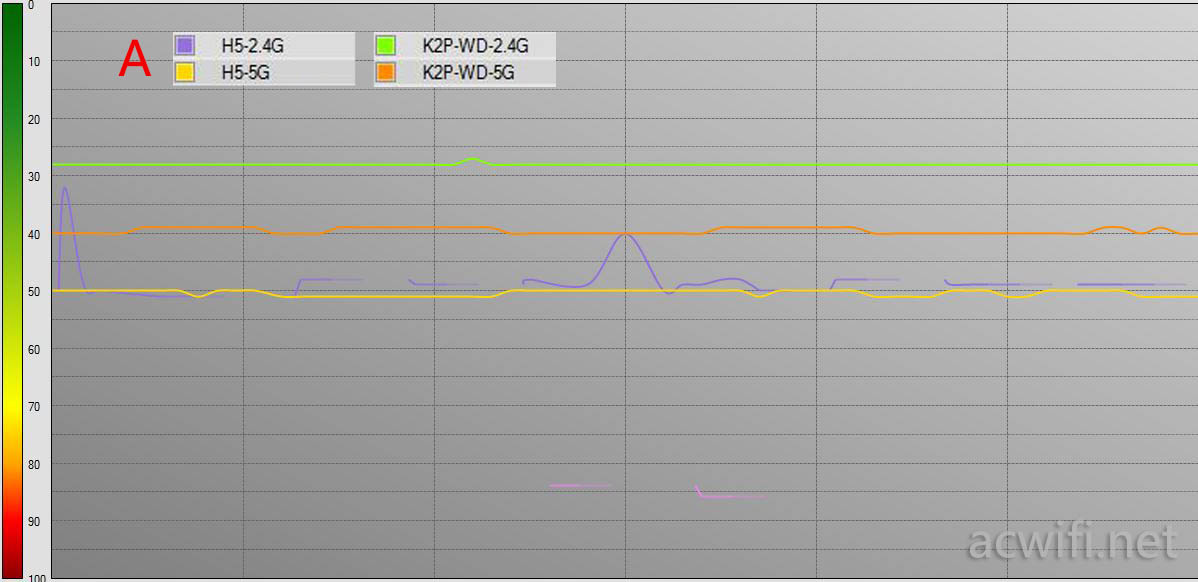

A点:

A vs k2p

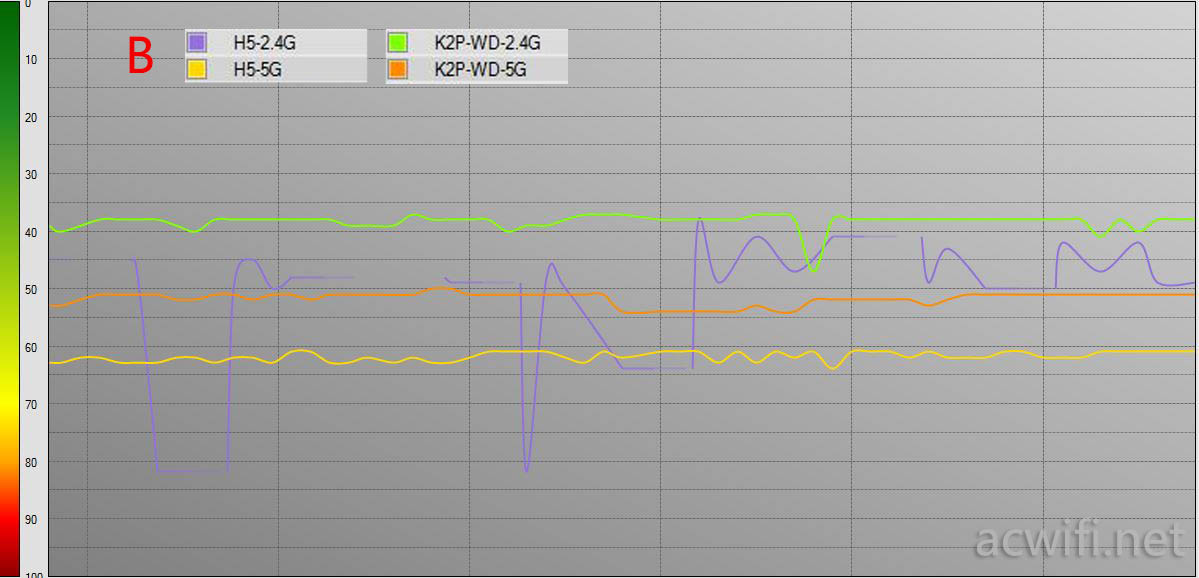

B点:

B vs k2p

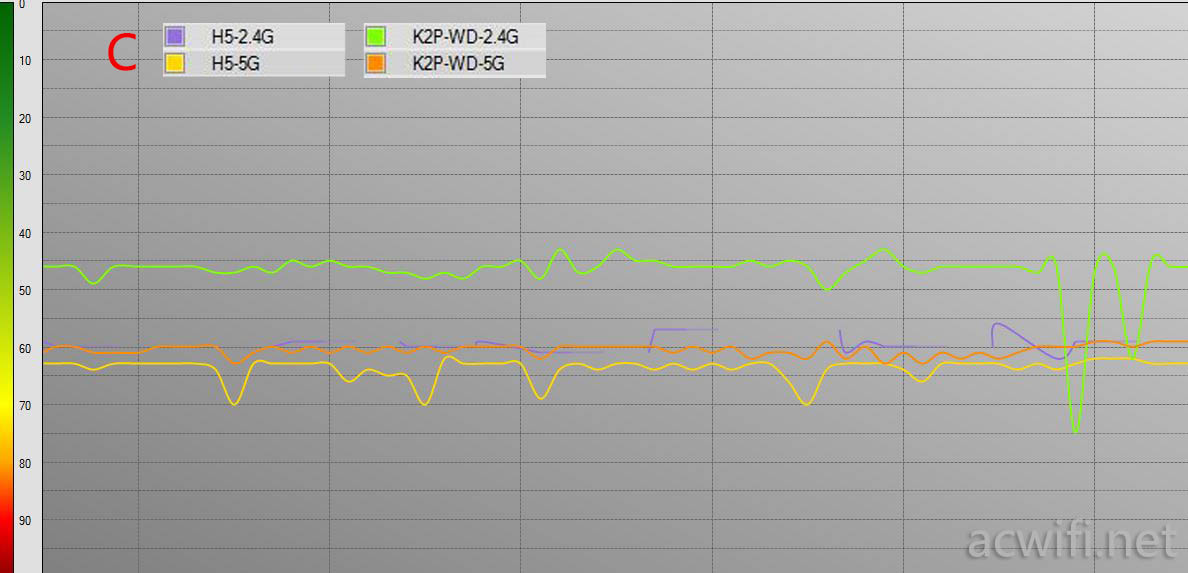

C点:

C vs k2p

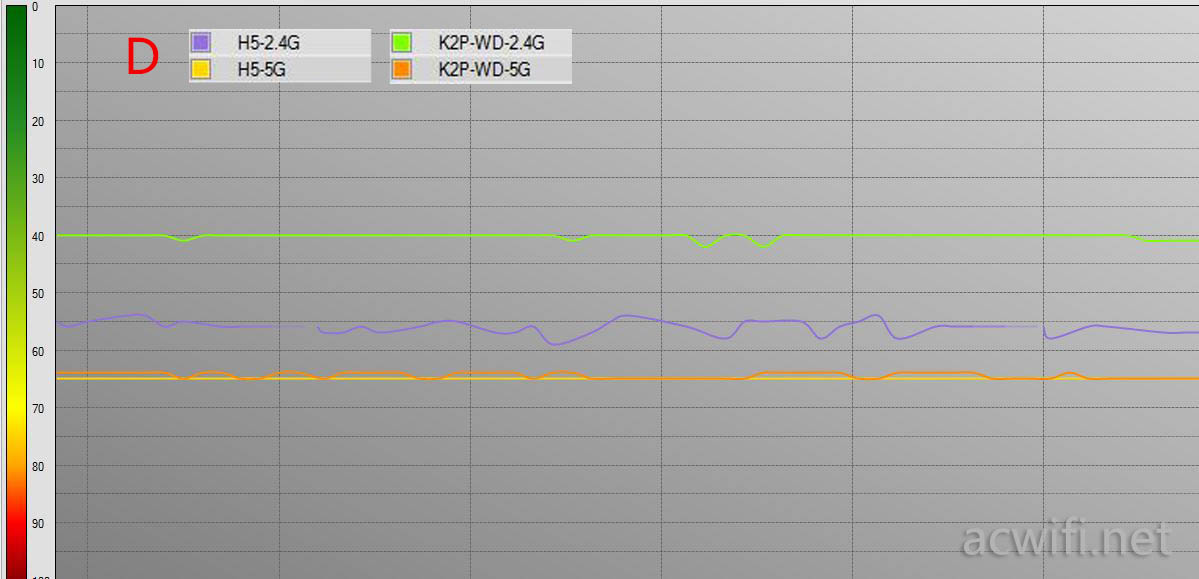

D点:

D vs k2p

在中远距离,两者5G强度差不多了。2.4G就是所有位置都相差明显。

现在2.4G多数是为智能硬件设备连接使用,还有一些古老的电视盒子和手机,喜欢5G覆盖和5G无缝漫游的,只需要一个AP面板开启2.4G,其它两个可以关了2.4G。



三、H3C H5套装无缝漫游效果测试

我把三个AP,布置如下:

第一个面板放在“WIFI”位置,第二个面板放在楼梯口“L”点位置,第三个面板放在楼下的“D”点位置。先用某盒WIFI APP测试漫游,这个APP比较方便地以观察有没有自动切换WIFI信号。

参与测试的手机有三台,分别是:小米note3什么漫游协议都不支持,三星S7只支持802.11r,苹果6s支持802.11 r/k/v。拿着手机从第一台AP慢慢走向第三台AP,再折返回第一台AP,最后查看自动切换WIFI的情况。

pingmian L2

无线WIFI名称可以对2.4G和5G进行单独的名称设置,这里测试分两种情况,一是双频合一,2.4G和5G名称都是:H5。第二种情况是2.4G名称和5G分开,但手机只连5G那个,而2.4G不输入密码连接,如果已经连接2.4G就要在手里WIFI设置里删除或忽略此网络,保证就算5G很弱很弱也不会去连接2.4G。(要的就是5G全覆盖)

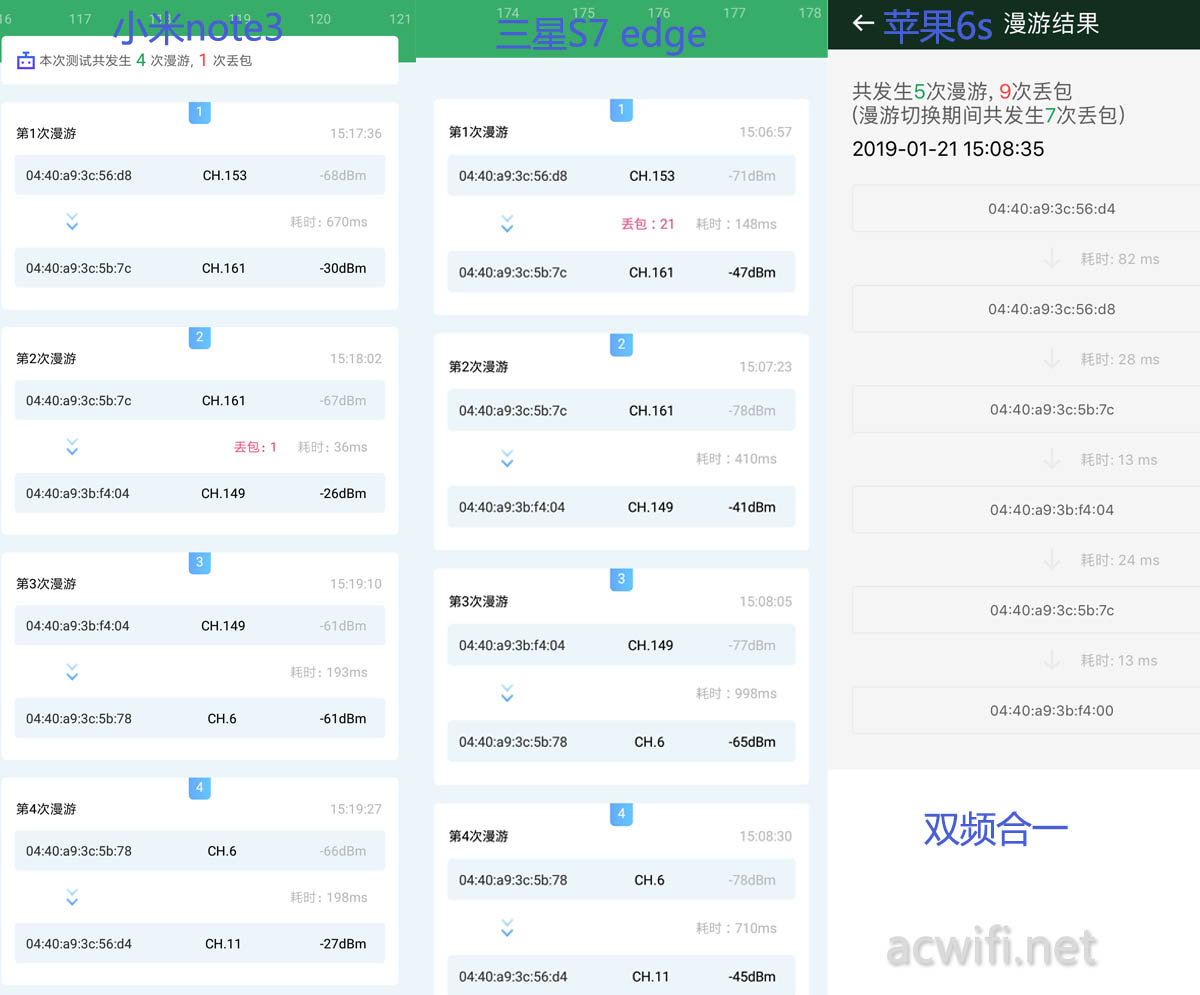

漫游测试结果如下:

Roaming 01

三台手机都可以自动在三个AP之间自动切换,小米note3丢包1次,S7就在一个位置上丢包21次,6s就在漫游时丢包7次。这些数据不重要呀,后面会说明。

2台安卓手机从楼下的D点位置走向楼上时,从5G自动切换成2.4G信号,走到L点位置时也不会主动连接5G信号;反而苹果6s每次都能自动切换5G。

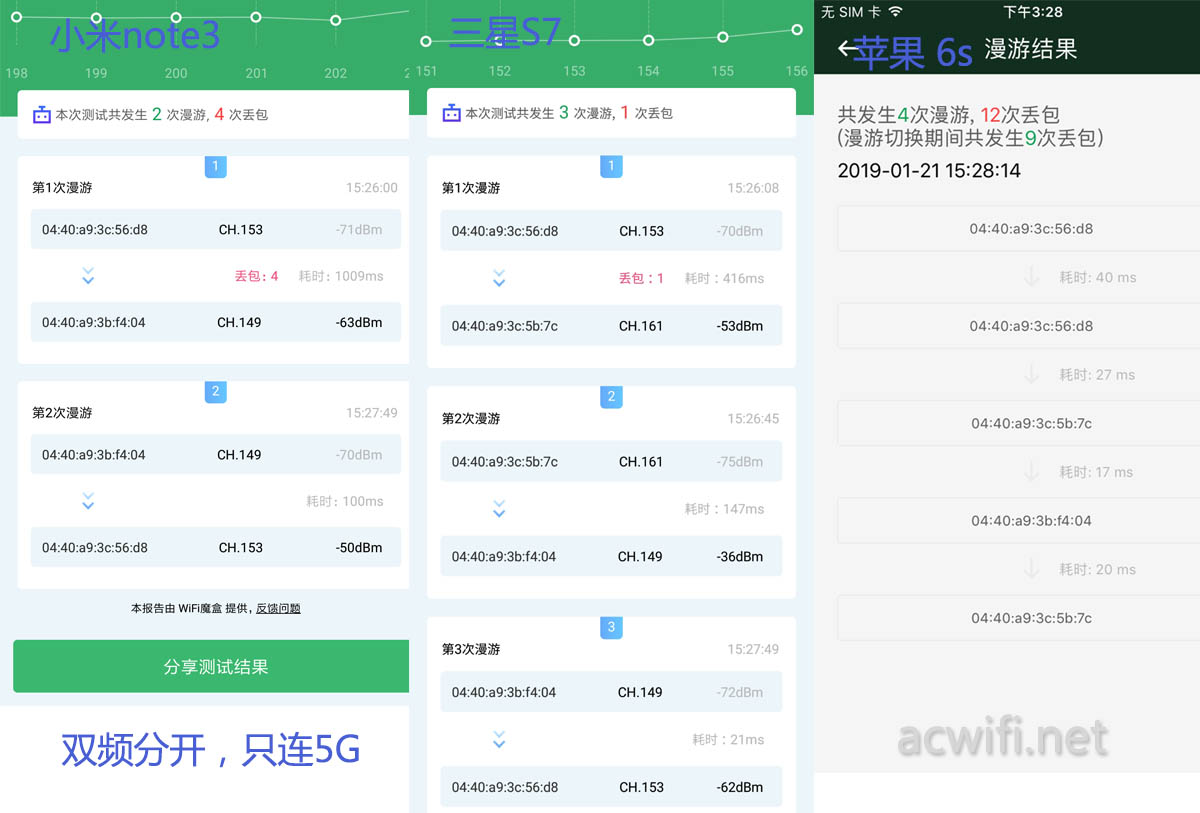

现在来看第二种WIFI设备情况 :双频分开,只连5G WIFI。

Roaming 02

小米note3不知是WIFI接收能力较强的原因,从楼上走向楼下,直接跳过了L点的AP,连接了楼下的AP。 可以看出比双频合一时的漫游次数都少了。

上面的测试可以看出H3C H5套装可以实现自动切换WIFI,能不能实现切换不掉线,还需要用在经游戏来测试。

前面两种WIFI设置情况都进行了王者荣耀游戏测试,不停地边走边玩,没有停过,从第一个AP和第三个AP之间来回走动。

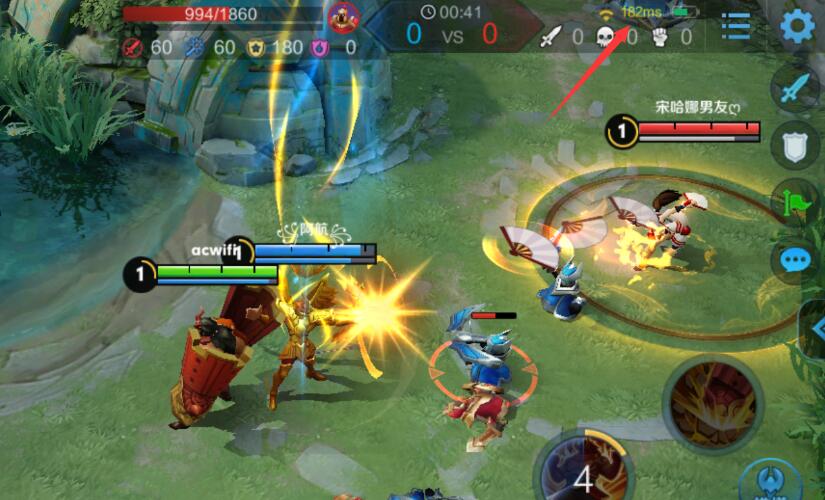

让我惊喜的是小米note3在切换时只停顿2秒左右便恢复了流畅,切换时会有460和画面卡着不动的情况,但很快便会恢复正常。若是路由桥接,画面卡着一直不动,直到手动切换别的WIFI或用手机流量来能恢复正常。

Roaming 03 not3

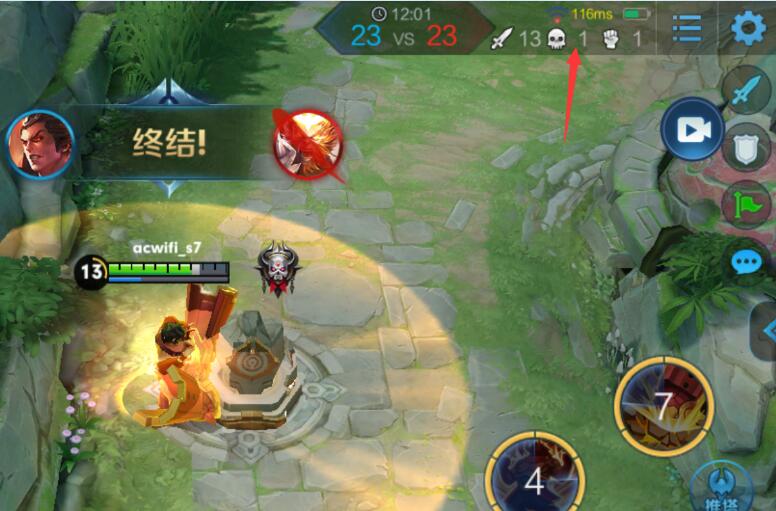

而三星S7手机会比小米note3明显好些,虽然会明显感觉切换时有画面卡顿感,但很快便会恢复。

Roaming 04 s7

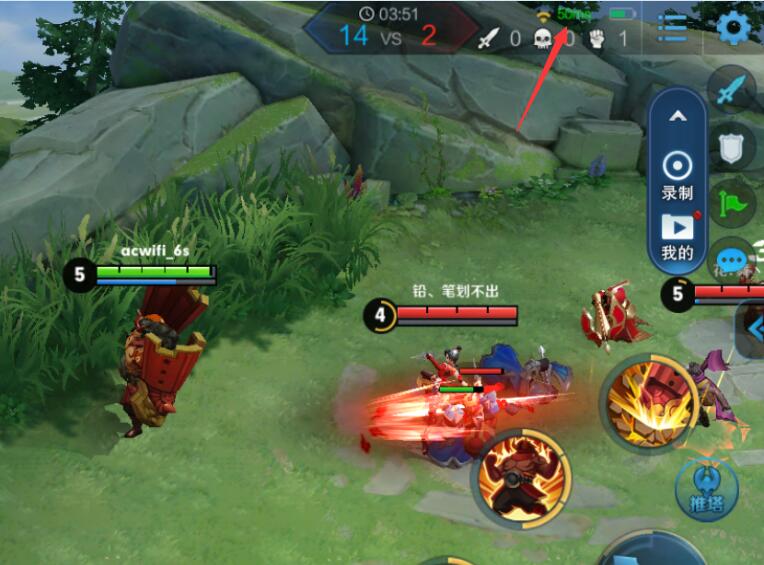

苹果6s相比三星S7也是明显好许多,切换过程没有丝毫的停顿感,切换丝滑流畅。有时切换时延时会到90ms,但几次想截屏时都错过了,因为一瞬间就恢复了正常的50多ms延时。

Roaming 05 6s

总之,苹果手机切换感觉最顺滑,画面不会出现卡顿,虽然某盒WIFI APP测试苹果6s的漫游丢包次数比较多,但实际没有影响,或者说那个数据根本不准确,因为只是每一秒ping一次。更不能作为能不能无缝漫游切换掉线/不掉线的参考。也说明了接收端本身支持802.11 r/k/v比无线AP本身支持这些协议更重要。



四、功能篇

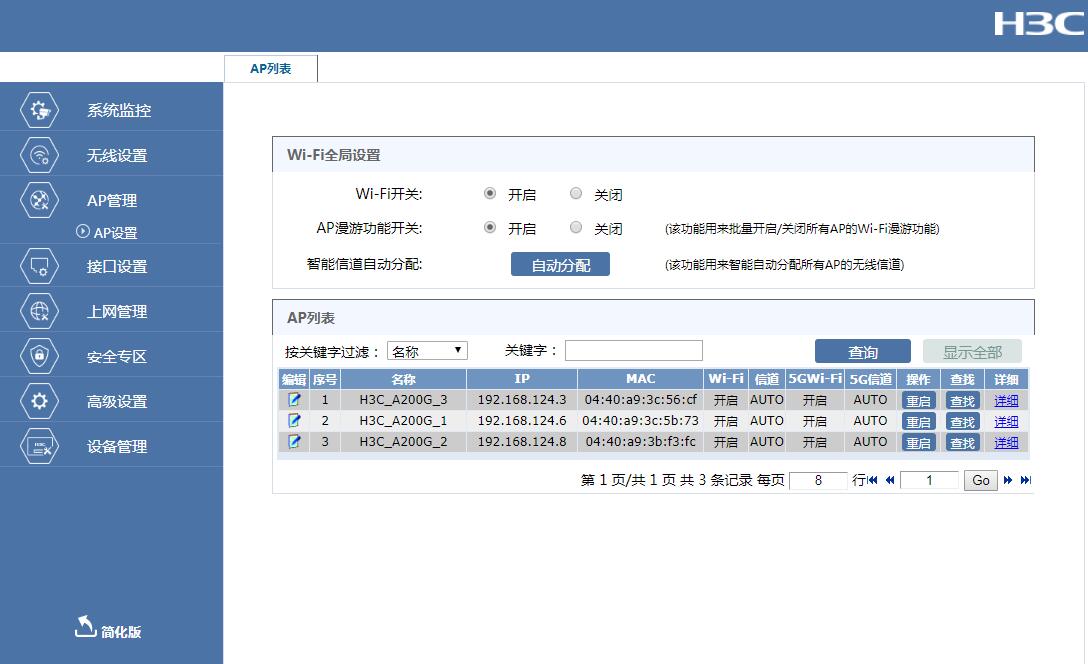

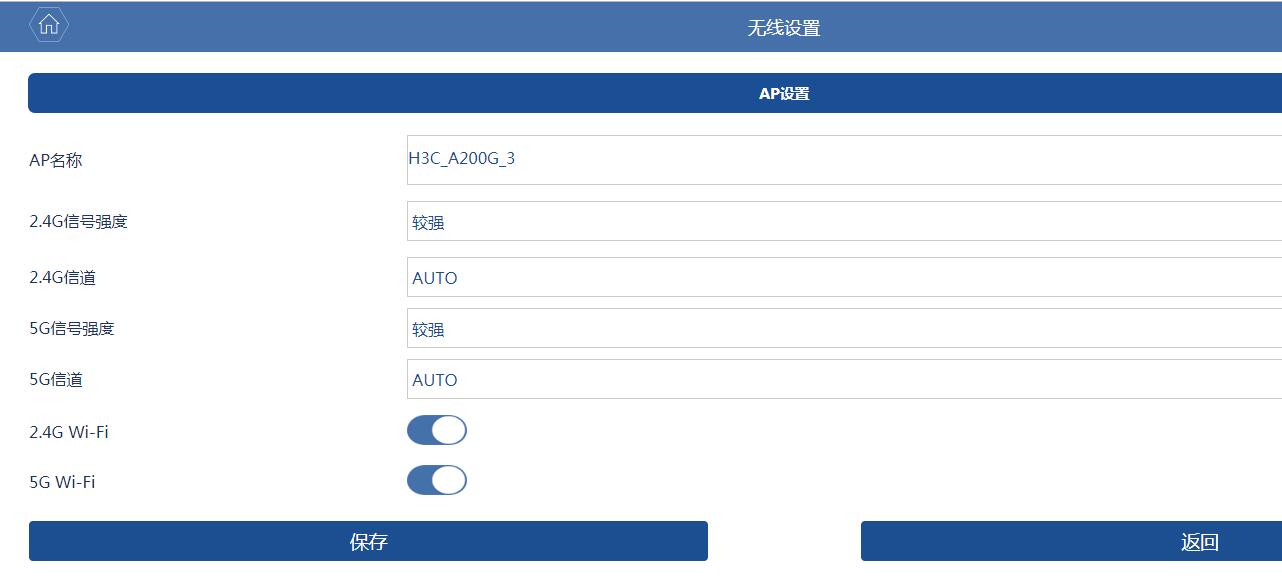

AC控制的意义是可以集中管理所有AP,批量修改AP的参数,可以对单一个AP设备进行设置信号强度、2.4G、5G的开关,还有信道,比较灵活。

set 02

set 04

我觉得有几个功能很实用的,特别对于家里有孩子的,为了控制孩子的看电视时间。

set 08

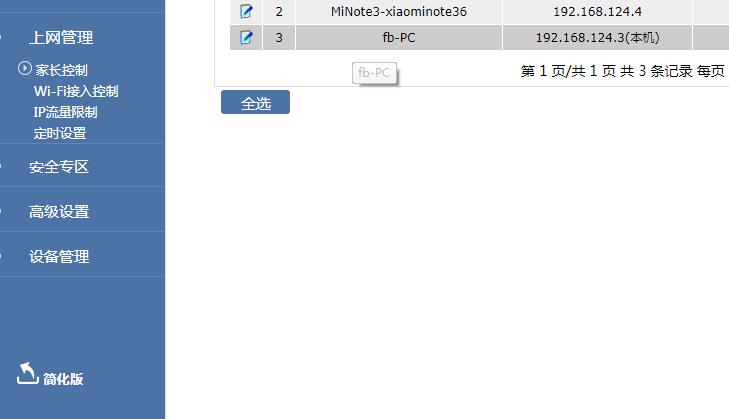

上网管理菜单里面分别有:

家长控制:可以控制每个接入设备的上网开关,也可以设置允许上网的时间段,很实用;

WI-FI接入控制:可控制单个设备的无线接入,等于直接踢出已经连接WIFI的设备,拒绝连接WIFI,可以用来对付蹭网的;

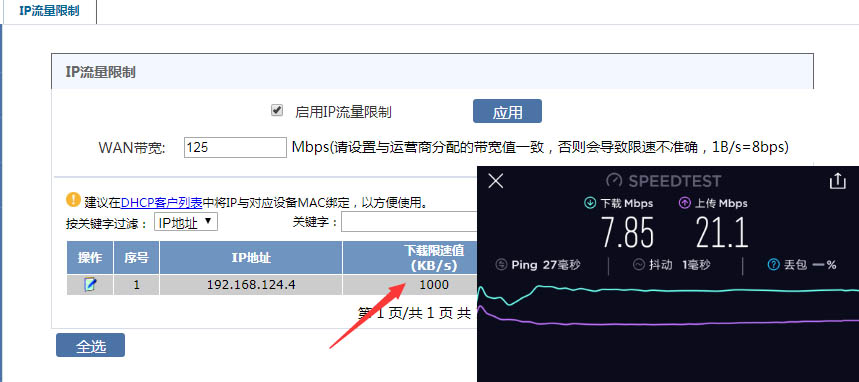

IP流量限制:可以对单个设备进行下载速度限速,设置限制了1000KB(8Mb),用speedtest进行测速,被限死在8Mb以内。如下图:

set 09

但是不能设置限制上行速度,有点遗憾,希望以后固件更新会加入上行速度的限速设置。

定时设置:控制WIFI定时开关,能省电的设置。



总结:

第一次测试“AC+AP”,肯定有些不足的地方,主要针对大家都关心的无缝漫游问题进行测试,测试结果说明H5套装可以自动切换WIFI,苹果6s手机可以做到无缝漫游不掉线,小米note3切换过程中会造成游戏画面停顿,但不会一直卡着不动,2秒左右自动恢复正常。糨可以实现全屋5G信号覆盖,修理缺点有两个,一是没有上行速度限速设置,二是没有“旁挂路由”功能。

如果想要稳定又预算充足,这套比较适合,一套买回来直接用了,省心!

H3C H5套装京东链接

H3C H5套装天猫链接

若有疑问可以留言或关注微信公众号提问acwifi-net
