用万兆网卡测试超五类网线传输速度，颠覆你的认知

今天是2018年12月31日，在这2018年最后的一天写上一篇一直想很想测试的文章。经常在网上看见一些提问，说要用六类网线才能跑满千兆，有些甚至说要七类。有些商家把各类网线冠上百兆网线、千兆网线、万兆网线的名字。其实网线是不该按速度来分类的，现在多数常见的是超五类（Cat5e）、六类（Cat6）、超六类（Cat6a），还有七类（Cat7），我一直在用超五类网线，为了做这篇测试我才买来了100米六类网线，这篇主要谈超五类网线，七类网线不是我凡人所能触及的。所有东西如下：

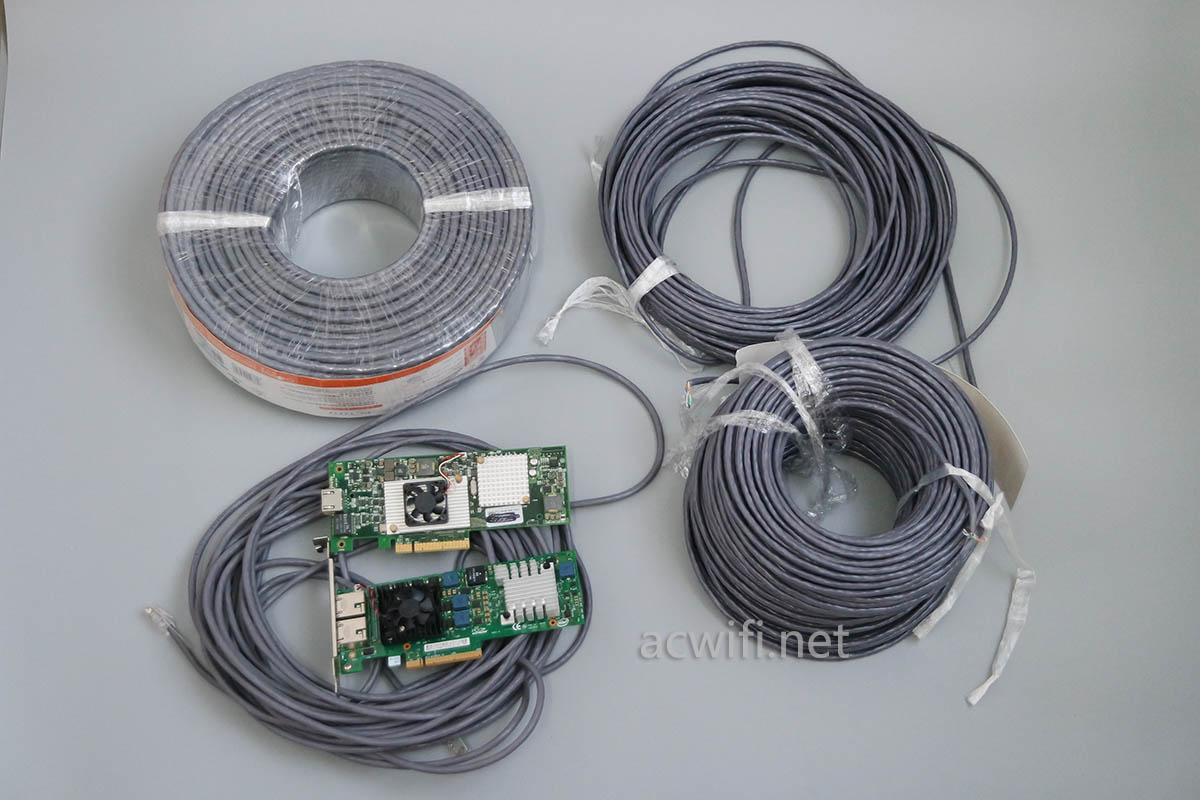

左上角是新买的100米六类网线，右下角是一年多前买的100米剩下的超五类网线，长度11米，右边两捆，其实是同一根100米出来的超五类线，早个月前买的，为了准备测试MESH路由、AIMESH、AC+AP，其中右上角是之前就剪了28米出来用，右下角就是剩下的59米。

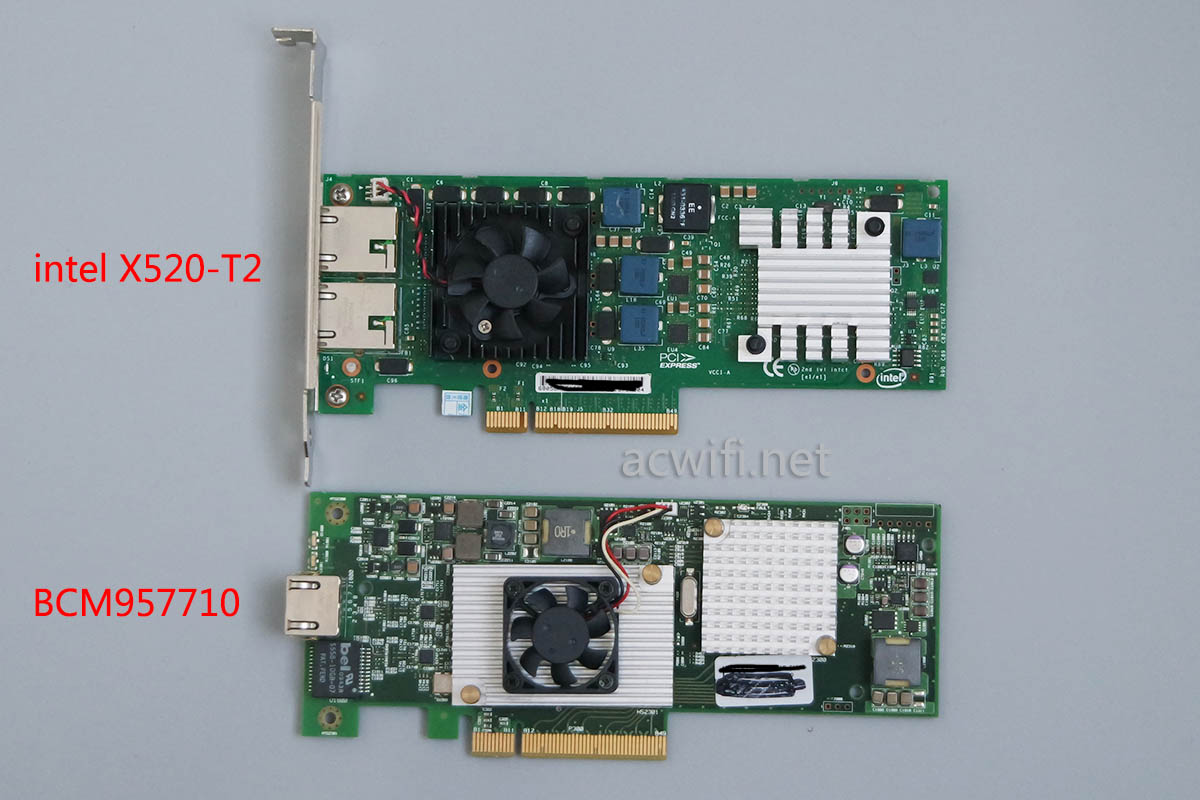

在二手市场收来了两张万兆电口（RJ45）网卡。一张不知道是不是山寨卡的intel X520-T2，双口的支持聚合功能，已经在R8500上测试过好使，另一张是dell的拆机网卡，博通的应该不会有山寨货：BCM957710，大概是这个型号了，买来的时候是半高档板， 我把档板拆了直接插在机箱里使用，因为便宜嘛。前者风扇噪声贼大，后者很安静，但比较烫。我需要上水冷散热器不？

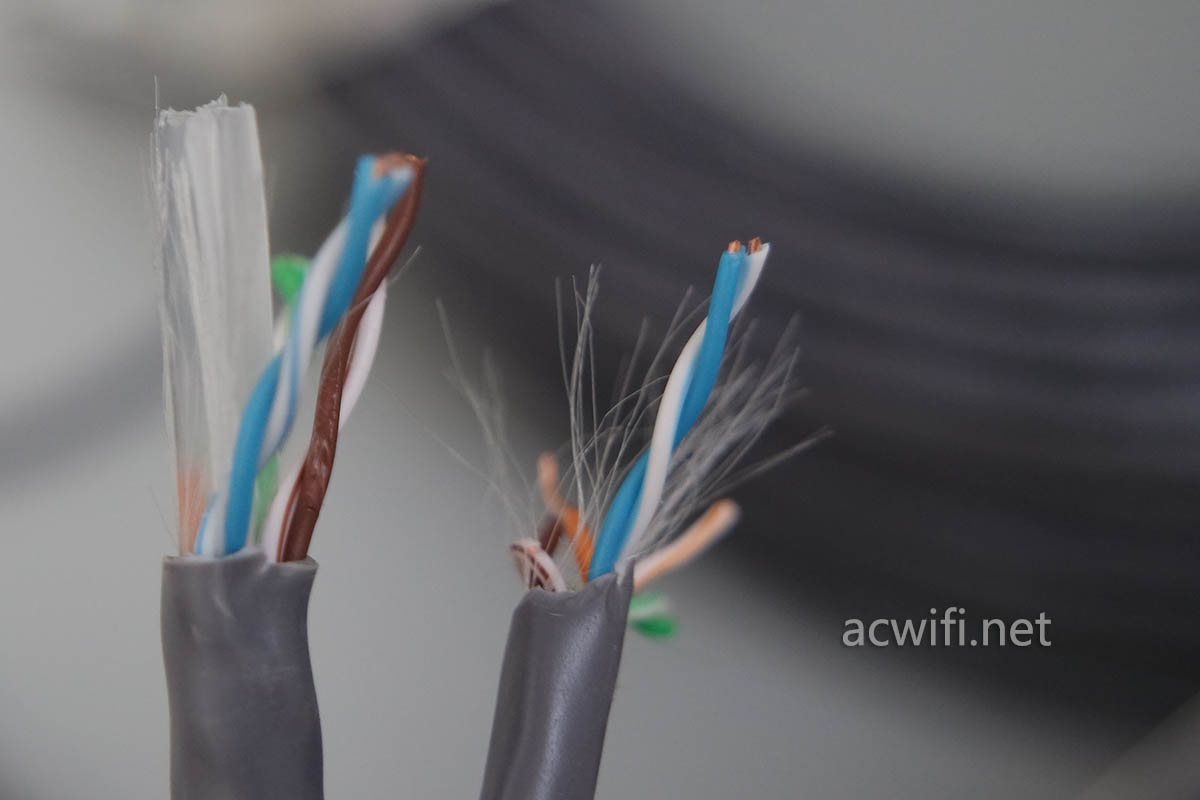

本篇不是为了测试超五类网线是否能跑满千兆，这样问实在是太瞧不起超五类网线了，而是它能在多长的距离内能跑满万兆。千兆对超五类网线来说太轻松了，前提是要用标准格的网线。有两个必须注意的参数，一个是无氧铜，二是AWG规格。以我的个人理解，超五类线是需要无氧铜和24AWG规格，六类线需要无氧铜和23AWG规格，AWG前面的数值越小，代表铜线越粗，内阻也就越少。那些铜包铝的网线我没买来测试，测试完也没什么用，浪费钱，我也不支持大家图便宜买那么差的网线来用。超五类和六类的外观比较：

六类网线明显比超五类要粗，因为六类网线中间有一条十字骨架，而且铜芯也相对超五类加粗了。两者水晶头可以通用，但六类线还是建议用分体式的三件套那种，会贵一些，但打水晶头的成功率会高些。我一直用超五类，打水晶头从来不用测线仪，每次都成功，但这次用六类网线就是不通，不得不买来测线仪，一测才知道只有3根是通的，严重挫败了我的自尊心。

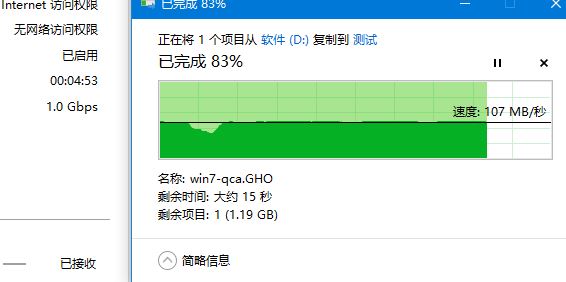

首先用59米长的超五类网线，接在普通的千兆路由器上，两台电脑也是用主板集成的螃蟹千万网卡，来测试无聊的“超五类网线能否跑满千兆的问题”，如下图：

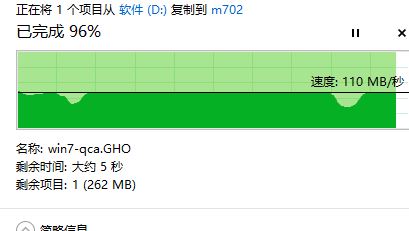

显示的速度值是在110MB上下浮动，算了，再拿100米的六类网线测试一次吧，接法同上，结果如下：

无聊的千兆网卡测试超五类和六类网线的传输速度，已经完了。下面就是万光网卡的测试，两台电脑用网线直连的方式连接，网线的两端水晶头接法都用568B。我试过一头用568A，一头用568B，结果速度是一样的，网卡也有自适应功能。

两台电脑中有一台只是sata2接口，文件传输速度不会显得很高，所以需要用到IxChariot来测试，脚本用Ultra_High_Performance_Throughput，十线程。两台电脑网卡用网线直连，一台设置IP192.168.0.1，网关192.168.0.1，而另一台设置IP192.168.0.2，网关是192.168.0.1。这样就能互通了。

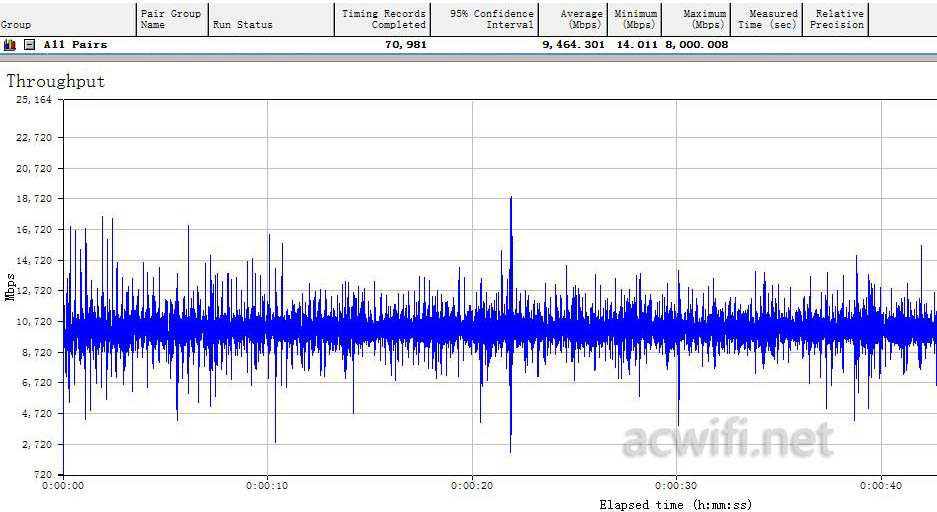

首先从最短的11米超五类网站开始。结果可以跑到9464Mb。

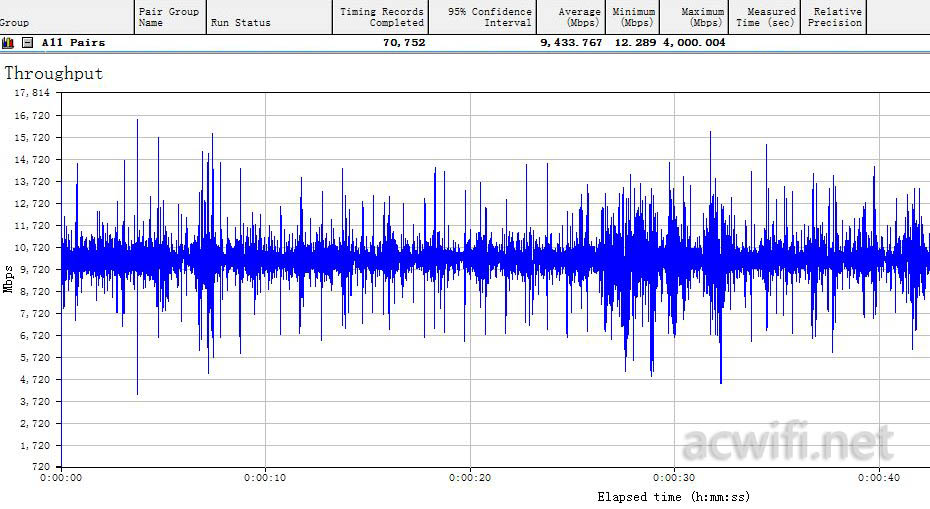

然后看28米长的超五类网线，结果是9433Mb，

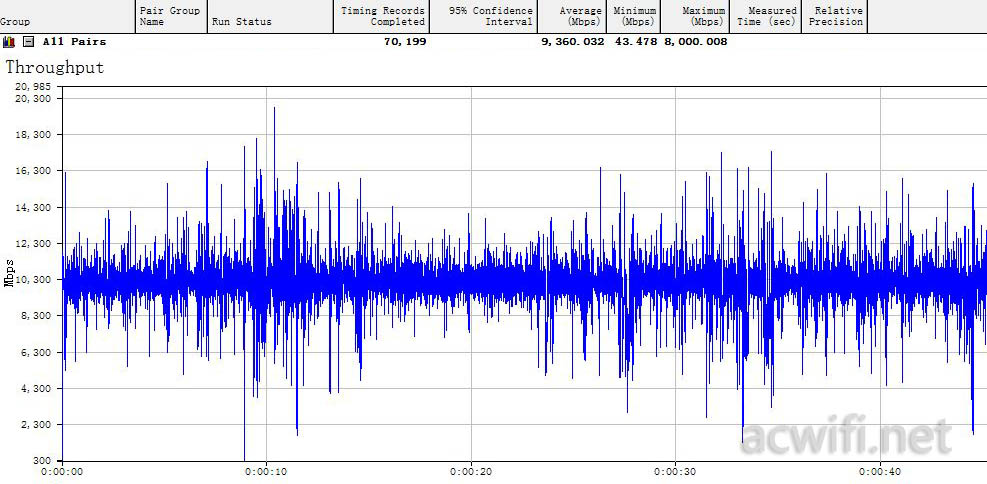

还有一根超五类网线59米的，结果是9360Mb。

接着，用59米的超五类网线，在win10下拷贝一个大文件看看速度如何，因为硬盘sata2接口的瓶颈关系，速度被限制了。结果是208MB/秒左右，而且很稳定。

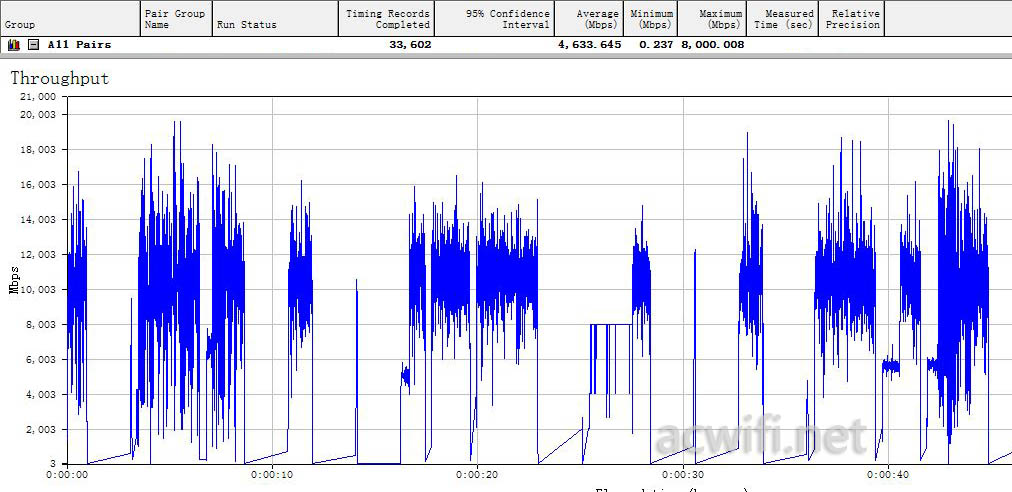

最后是一根全新的开款就接了三次水晶头的大概还有99米长的六类网线，这个有点悬了，有时网口灯不亮，有时要等一会才连得上，每次测试也不移到，有时3000多Mb，有时4000多MB，如下图：

最高也能跑到4633Mb，这时，我想把网卡设置在2.5G速率，这样就能稳定了吧，但，，是，，，那块网卡BCM957710原来只能在10G速率下工作，不认1G，连100M也不认，只有接在万兆设备下才能工作，亏了亏了。买之前没有搜索资料还有图便宜，所以。。。。卖家也没错，写明了是10G网卡，事实真是10G网卡嘛。而intel X520-T2也只能是1G或10G速率，它不认百兆的设备，一度误以为它是坏的，曾经接在newifi mini上没反应。

我本想把六类线剪短10米再测试看看，不过剪了就浪费了，就如现在手里没有整根100米的超五类网线拿来测试一样。

关于扁平网线我没有买来测试，短距离传输千兆没有问题的。2年前买过山泽的一根3米的扁平线，用不久就只有100M速率，可能里面的线过细有被扯断。

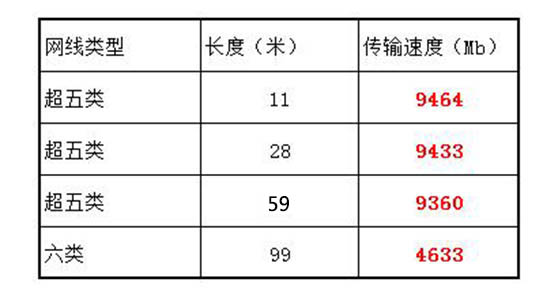

最后我把结果汇成这个表：

我想我会再买一张支持2.5G/5G/10G的万兆网卡，心里有目标了，就差什么时候内心冲动一下。真的冲动了这篇文章就有补充的内容。

从实测结果可以看出，即使59米长的超五类网线，也能跑出万兆的极限，如果网卡支持40G，肯定能超过万兆速度。所以，那些在老早前就布置了超五类线的，没必要更换六类网线，新装修的，当然建议六类网线了，一是有利于长距离传输，有是利于POE供电，例如AP面板，吸顶AP，监控摄像机等。

测试用的网线：

100米六类线京东链接，六类水晶头

100米超五类网线链接，50米超五类

两三米的，好几米长的，10多米的短网线，不要浪费钱买不切实际的七类线了，还有超六类，还有屏蔽线，都是浪费钱。

写得不知道有没有错，如有错请帮忙指正，也不知道通俗易懂不？不懂的也可以在下方留言询问或关注微信公众号acwifi-net

（许多万兆网卡在产品说明中提到，运行10G速率，六类网线不能超过55米，超六类不能超过100米，但测试结果超出我预期。）
