TPLINK WDR7660千兆版无线路由器拆机

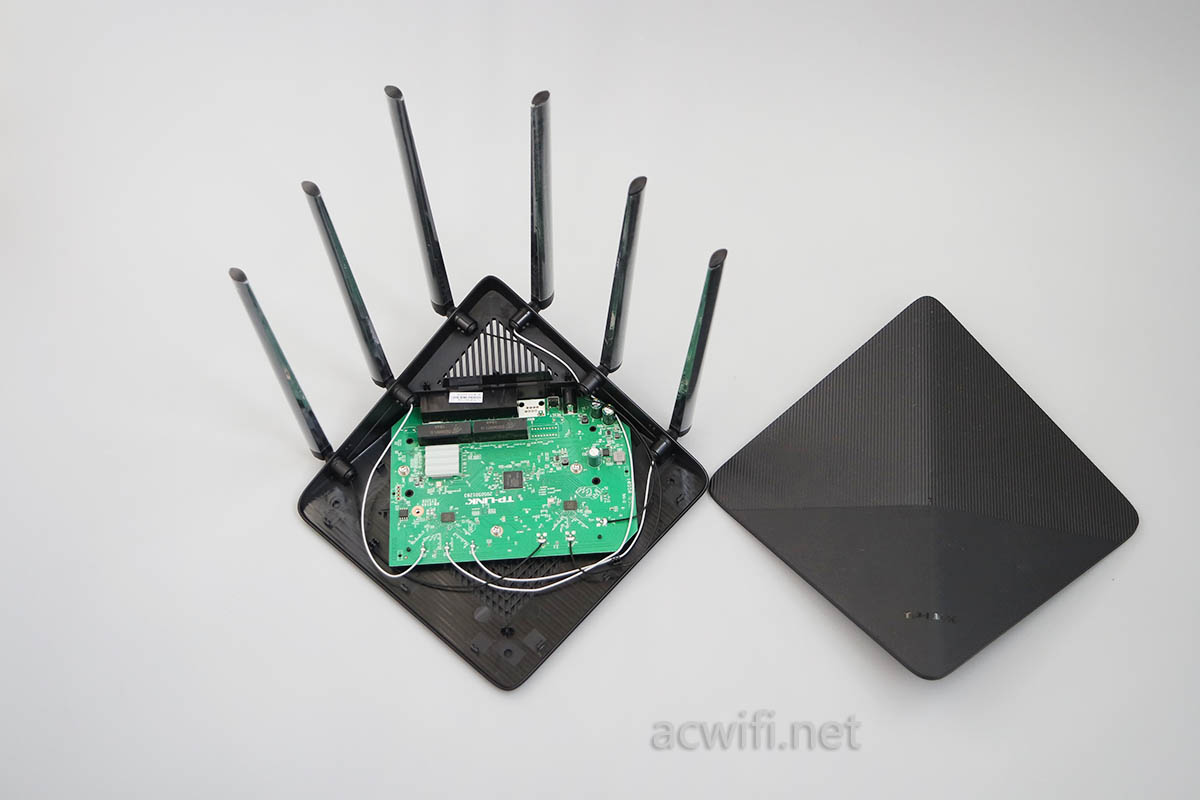

TP-LINK WDR7660,昨天支付尾款,今天下午才拿到手。网站留言和公众号里都比较多朋友想要了解这一款,本来今天想要测试网线的,不过早上下单的六类线到现在还没收到货,先拆机再说吧,拆了几张外观就开拆了,就2个螺丝,比较容易掀开上盖,这造型有谁会喜欢呀,那么多根天线竖着,个人感觉真是难看。

WDR7660拆机 芯片

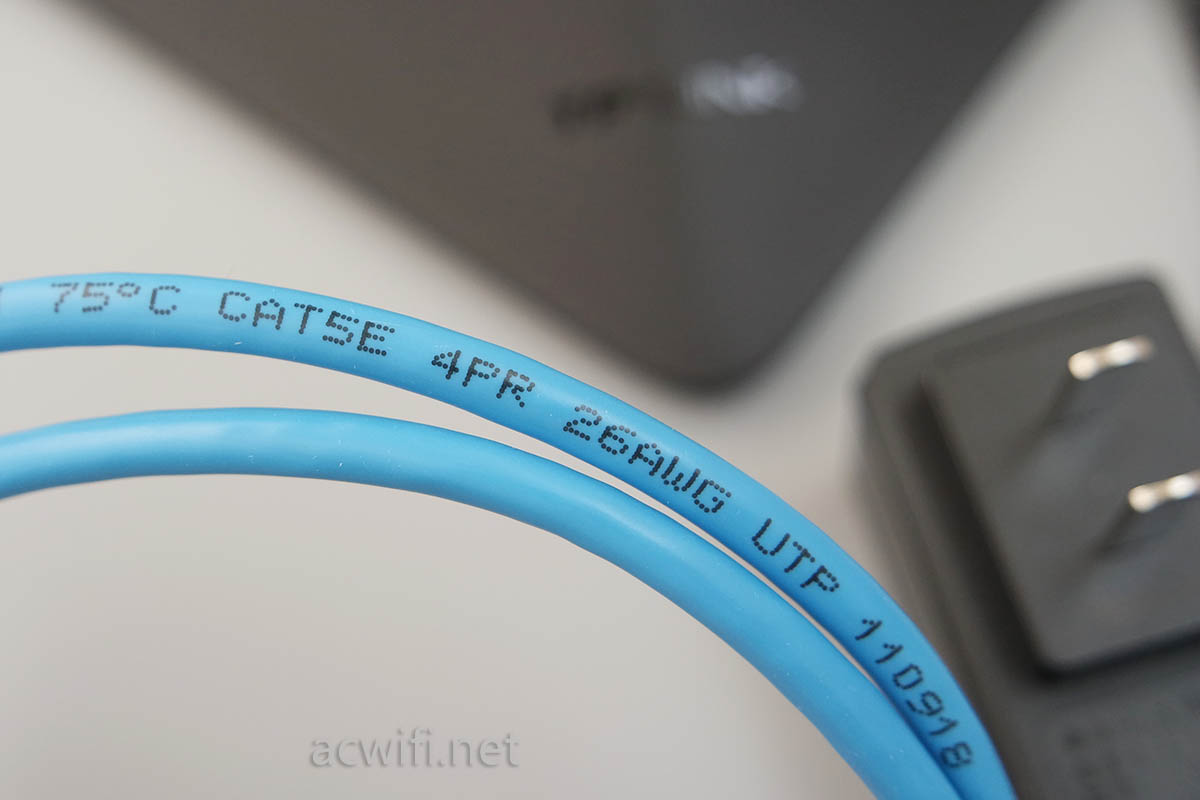

对了,TPLINK好像有点不小气了,这次盒子里也有附着网线,上次买的WDR7300千兆版也有网线,我对比一下,是一模一样的。虽然说是CAT5E,超五类,但线材规格是26AWG,唉,短线,没所谓了,没有影响,随便就能达到千兆。(等这次WDR7660的评测完成后就拿两张万兆网卡测试五类网线和六类网线的极限速度!)

WDR7660拆机

整个机身很轻很轻,我接过京东快递员时,怀疑过盒子里面是空的。路由器底部的防滑脚垫都没有,只是突出来的塑料硬胶,真是会省成本呀。不多说,看芯片吧。

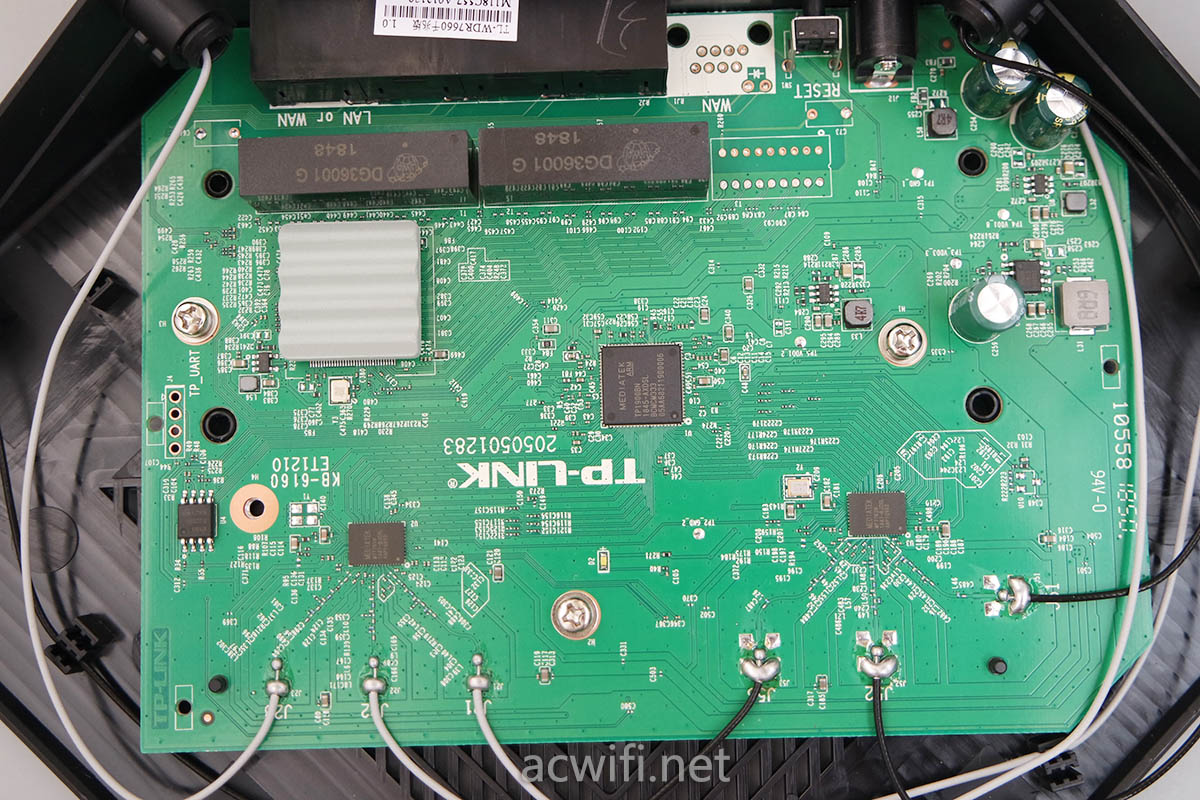

我本以为只有一个CPU芯片就可以了,但下方不家2个芯片,看左边的三根白色天线焊锡形状,应该是2.4G,右边三根黑色是5G。

WDR7660拆机

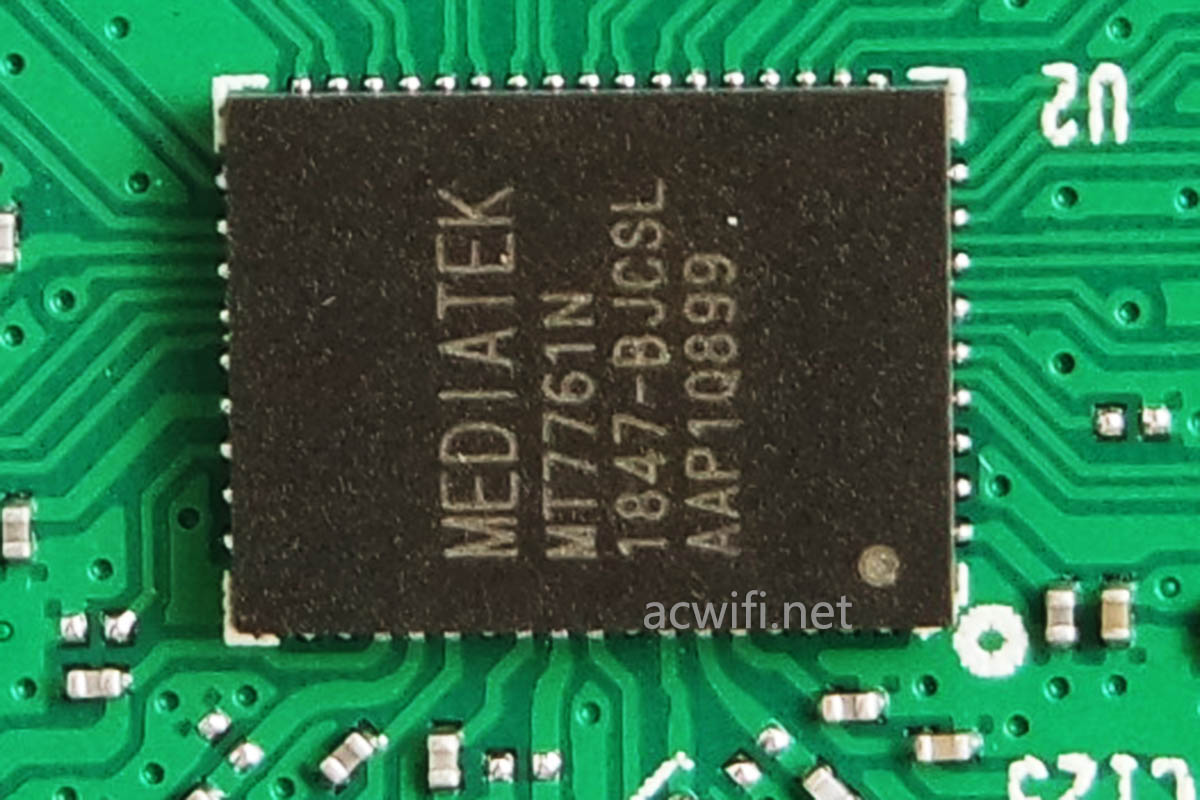

放大来看,左边2.4G接的是芯片型号是MT7761N。

MT7761N

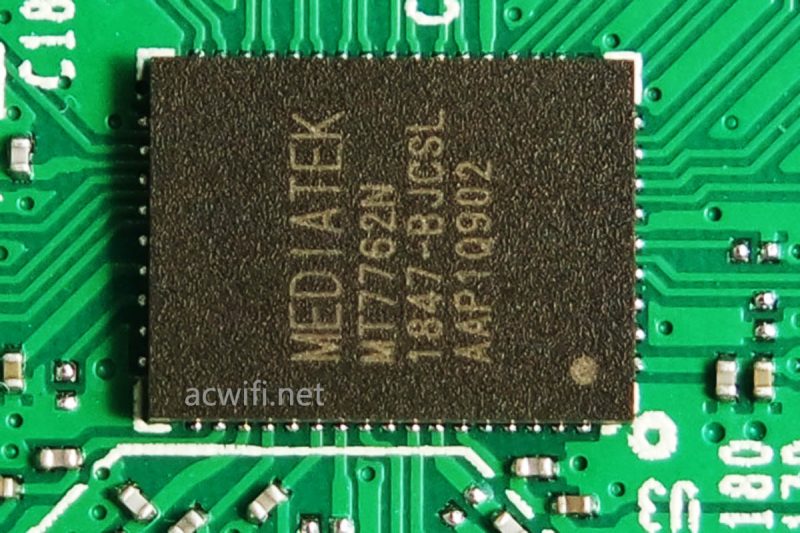

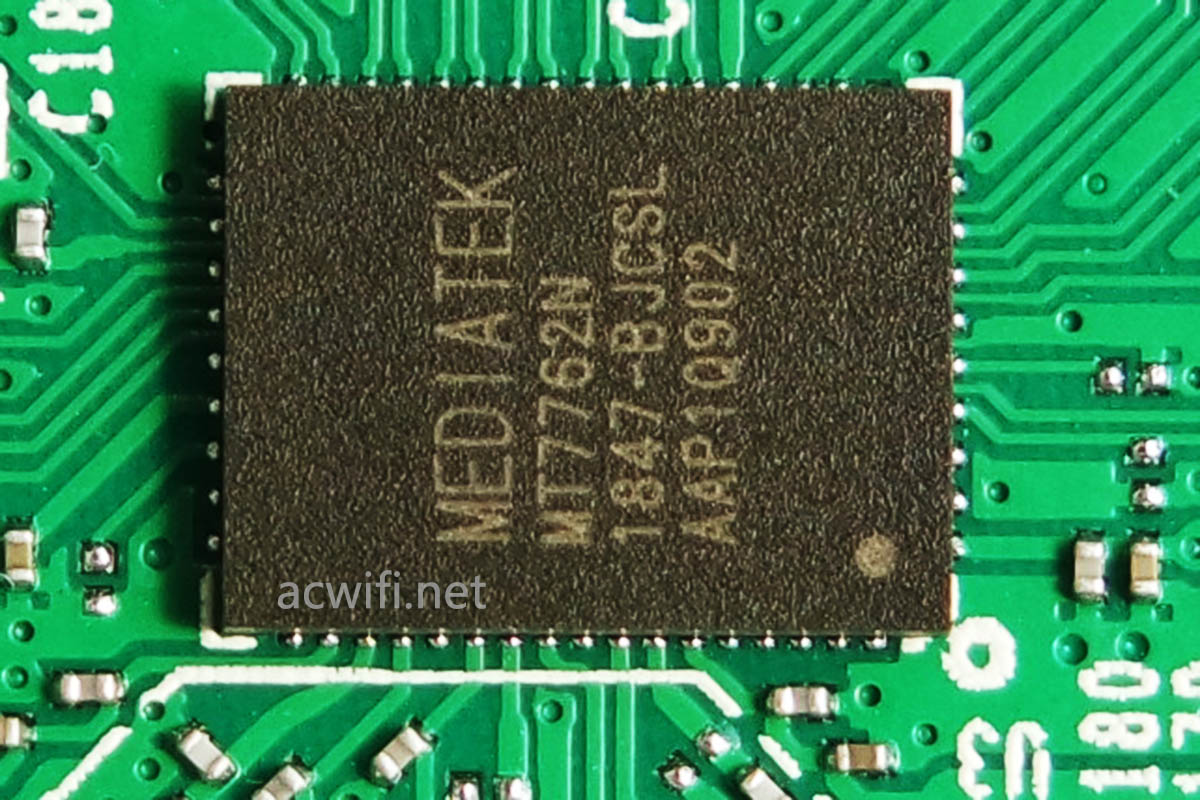

右边5G天线连着的芯片型号是MT7762N。
MT7762N

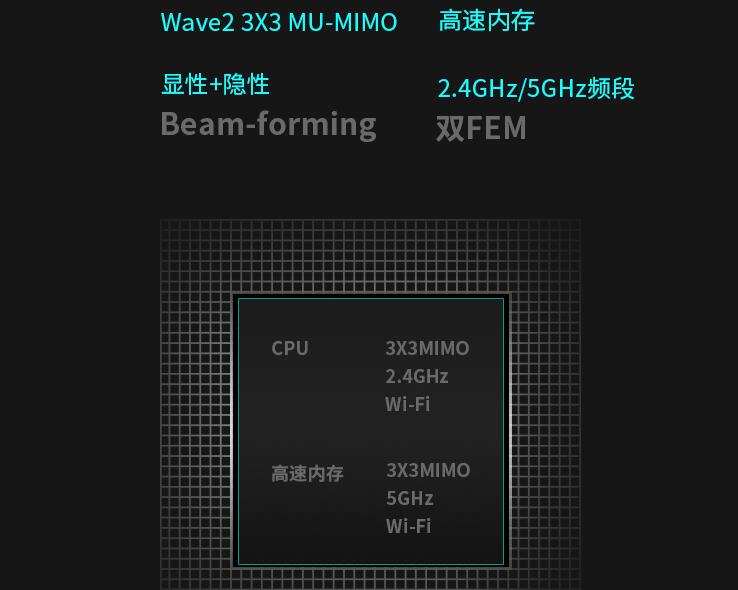

我不知道这2个芯片是不是无线芯片,百度和google都查询不了相关的资料。如果就如TPLNK的官方介绍,TP1900里面包含了2.4G和5G处理器。那么,MT7761N和MT7762N就是FEM芯片,FEM即是Front end module(射频前端模组),通俗点说就是是PA和LNA电路。

TP1900

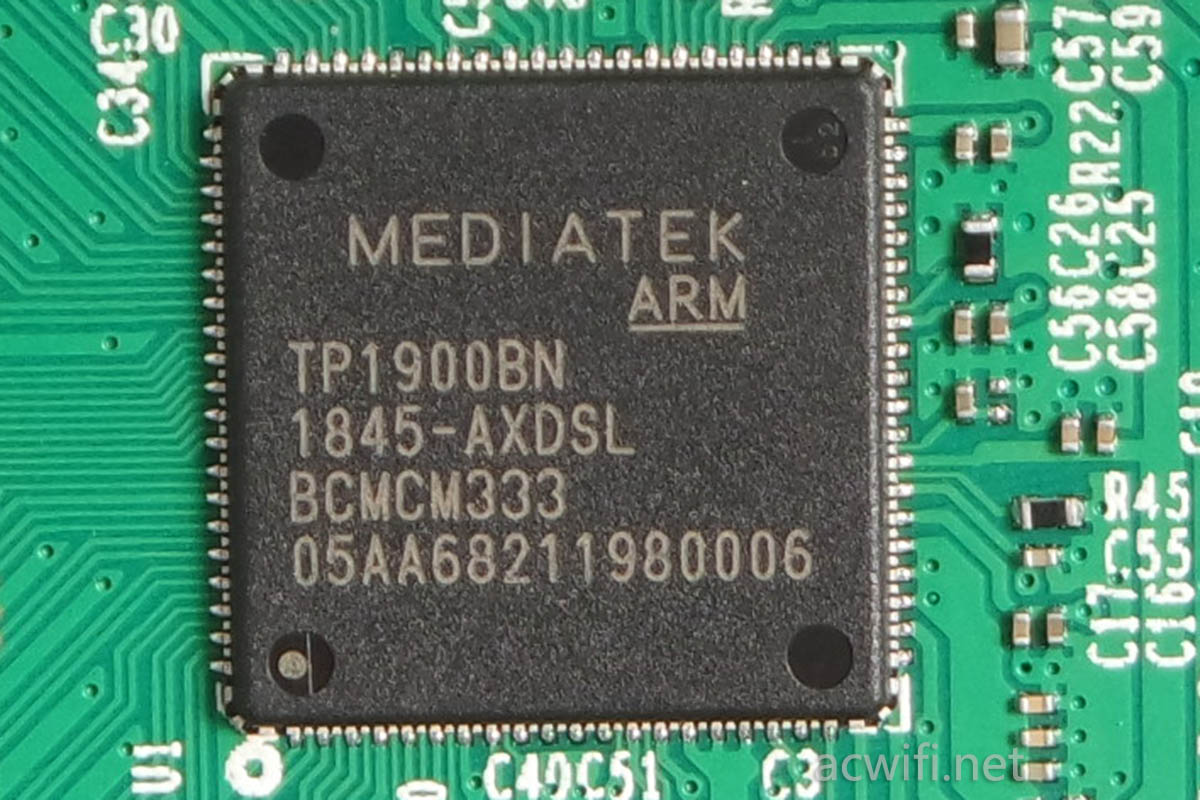

CPU型号是TP1900BN,有人说是WDR7660用的是高通的CPU,其实它用了MTK的芯片,TPLINK把CPU型号自订为TP1900,频率是1.2GHz,ARM架构,集成多大的运行内存R,没有说明,MTK至少会是64MB的RAM,也有可能是128MB,TPLINK肯定绝对确定100%不会给你256MB。。。一切充满了未知之数。

MT7762N

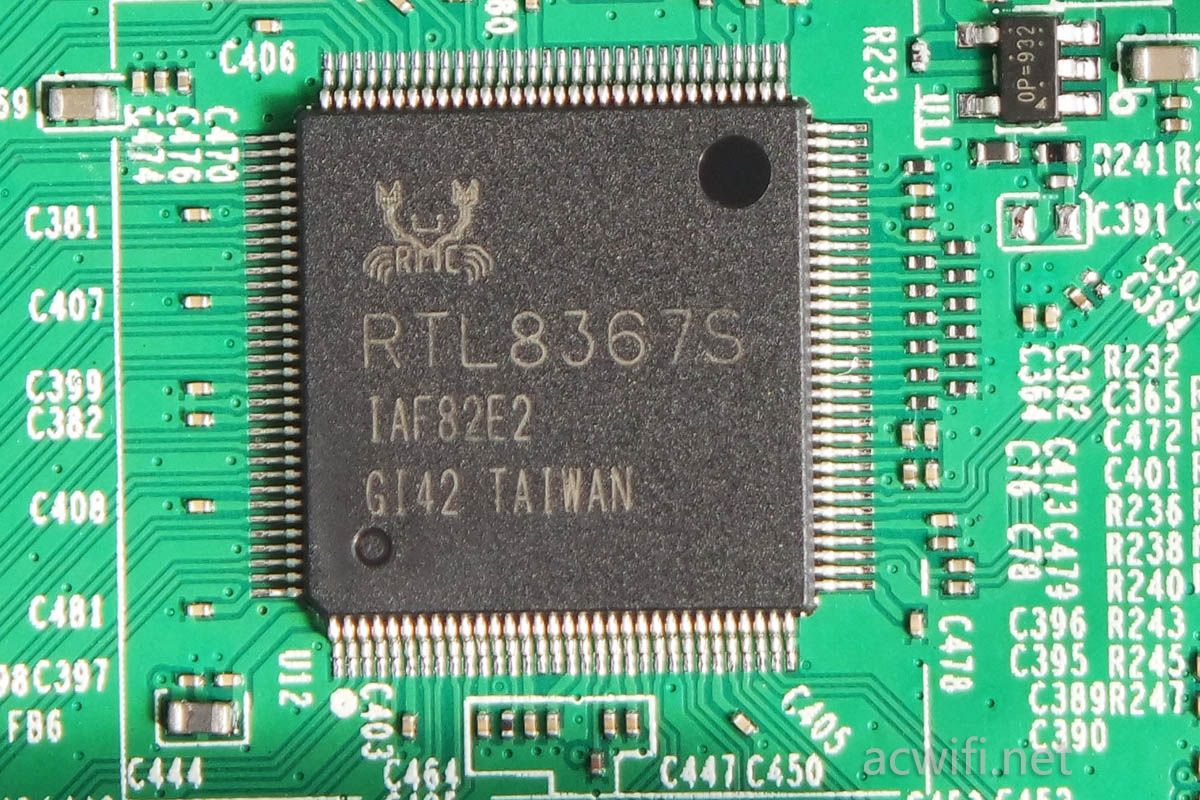

而最最最清楚的是千兆交换机芯片是螃蟹的RTL8367S,如果把这个芯片去掉,就百了WDR7660百兆版。这个芯片很值钱呀,许多个同型号的百兆与千兆版之间相差几十块钱,就是差了这一个芯片。MT7762N

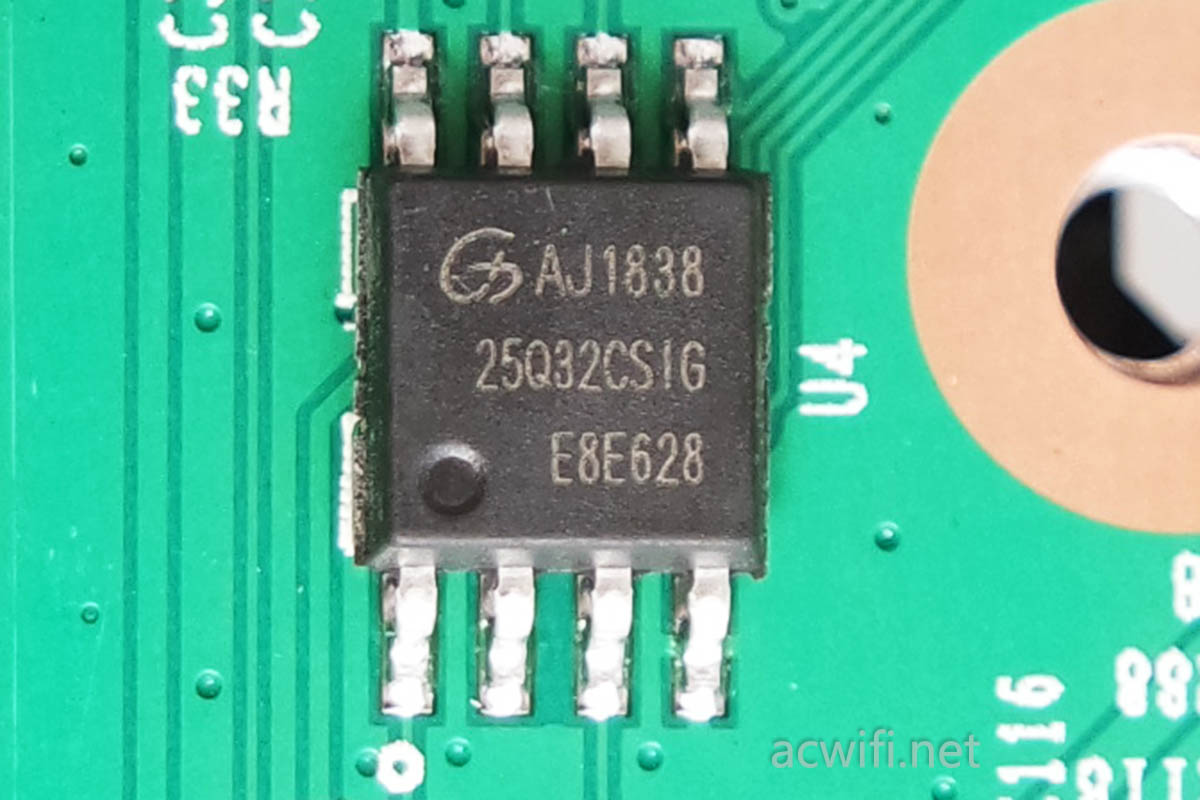

最扣看闪存芯片,其实看TPLINK的闪存容量也没什么意义,因为容量都很小。型号是GD25Q32CSIG,容量是4MB,足够了,运行它的VxWorks系统。

MT7626

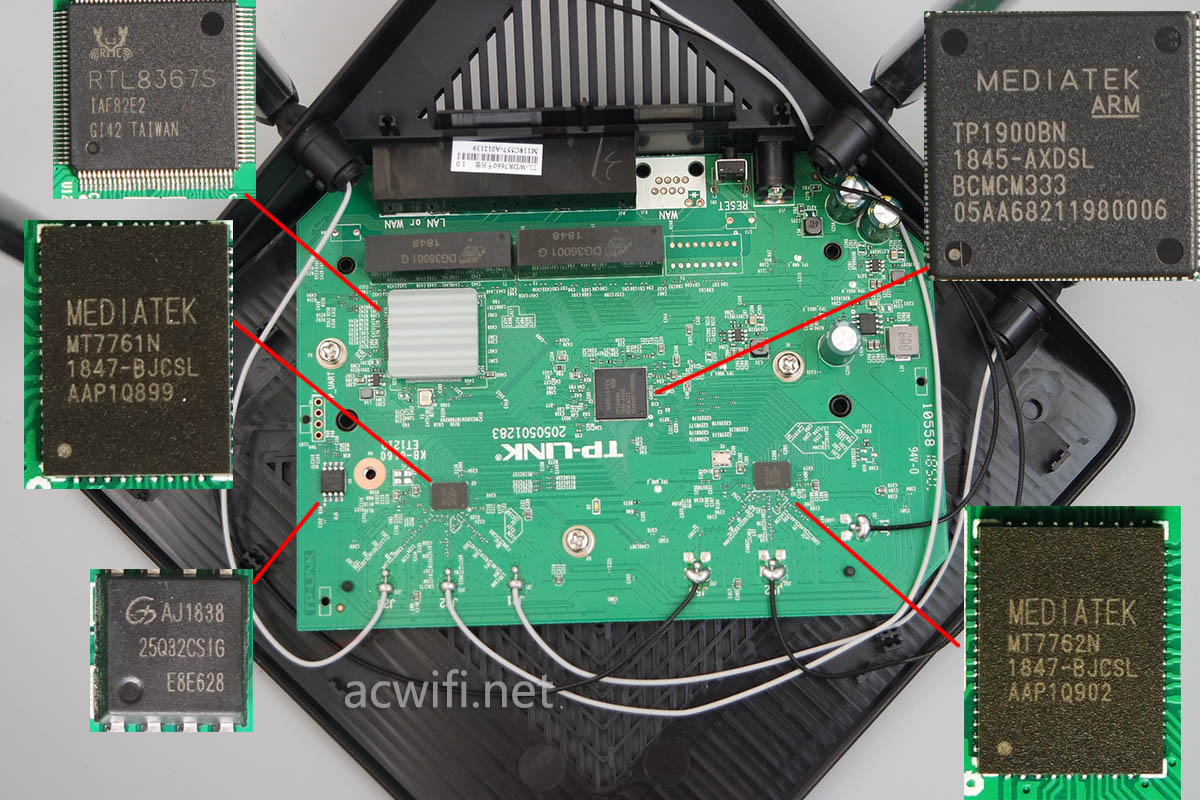

来个总图:

WDR7660 CPU芯片

对于TP1900的这个CPU和MT7761N和MT7762N这些芯片的资料,如果有人懂的可以留言,以后查询到更多详细资料再作补充,暂时知道的就这些了。

关于WDR7660的评测,不是一天两天就能完成,不是站在几个位置点一下test就能完事。因为关心这款的人多,所以我会赶紧在周末完成吧,因为无线速率是AC1900M,先拿华硕AC66U B1跟它对比吧。本来它还是没开封的,为了测试WDR7660就把它破膜开箱了,这将会是MTK与BCM的较量。

WDr7660

你们想要了解哪一款跟它对比,可以告诉我。

不管如何,把3x3mimo AC1900M的双频千兆路由器做到200-250元的档次,我表示赞赏,MU-MIMO如果实测也支持,那就有很大的竞争力了。虽然AC1900M的斐讯K3C二手价也不用200元就能收到。但斐讯已成过去式。

TPLINK WDR7660京东链接

WDR7660天猫券后价189元

若有疑问可以留言或关注微信公众号acwifi-net

如需转载请注明来源和链接:路由器交流 » TPLINK WDR7660千兆版无线路由器拆机

105 评论

6+8=

  1. 莲花藕吧

    所以,买还是不买?我捉急啊hia hia hia~

    回复
  2. 小李

    是啊,该不该下单呢,尾款还没上呢

    回复
  3. 大力神在纽约

    华为也出路由器,你可以等等买华为的。

    回复
  4. 驭龙

    感谢楼主第一时间拆机,让我省钱了。
    我放弃了,联发科是我最不喜欢的路由芯片,如果是螃蟹,我或许能接受,但这个……

    回复
  5. ヾ筱丶

    果然不能指望TP的性价比,还是外挂的千兆交换机芯片,主芯片性能估计一般,4M ROM,怕不是32M RAM.。。经典的4+32 tp组合。感觉适合 普通家用 带机量 不多,又想信号覆盖好点的。

    回复
  6. 深居我心

    和k2p银色a2比哪个好啊

    回复
  7. 大力神在纽约

    买华为的也不错。四核处理器。还有USB3.0 ,300块。

    回复
  8. hanwckf

    很明显那两芯片根本不是什么fem,他们和cpu之间的走线看起来像pcie

    回复
  9. otitanic

    ac66ub1测试完什么时候卖二手啊,想要

    回复
  10. sqliuchang

    个人觉得不值…

    回复
  11. 一哥哥

    哇咔咔,其实我也在等评测,

    回复
  12. 钾肥

    冲着vxwork系统去的,不知道,感觉说的挺厉害~楼主给讲讲

    回复
    • acwifi.net

      不是只有它才用vxwork,TPLINK全系应该都用上了vxwork

      回复
  13. oab

    嘿嘿嘿,TP真的是勤俭持家啊,能省则省,能抠就抠.本来还想预定一个,看了acwifi神速拆机,现在对TP已经彻底死心

    回复
  14. 王嘉琪

    arm应该还行。最差也是个a7应该? 一般般吧。

    回复
  15. 魔力鸟

    功耗呢?超过3w吗?超过5w吗?

    回复
    • acwifi.net

      待机3.6W,真是低。

      回复
  16. mycsun

    一台magicbook amd 版本无线ac8265,一台iphone6s 一台se!三个设备同时speedtest!无线速度跑了450m左右出来!电脑直接路由器lan口可以跑666m!无线没有那么厉害吧!

    回复
    • acwifi.net

      多少带宽呀?

      回复
      • mycsun

        电信300m、er-x双线双拨!电脑直接er-x!测速666m!7660wan口接er-x的lan口!自动获取ip!电脑直接7660的有线!测速也是666左右!但是用电脑的无线ac8265网卡!只有400多店速度!三个设备同时测试大楷450左右!应该不带mimn吧!打算等你测试!坐等退货哦!

        回复
        • acwifi.net

          支持mu-mimo。但只支持1x1mimo的设备,不支持2x2mimo。刚测

          回复
  17. KAKA

    可以跟ac9的螃蟹版和博通版都比一比,给亲戚家装的螃蟹ac9用着还可以,比ac10信号强不少。

    回复
  18. yich

    emmmm,起码在我看来,比 腾达 AC11那种类似大螃蟹的的外观好看。。。

    回复
  19. 天舒云淡

    还是关注性价比,这个价位的还有哪些可以选的呢?比较关心的散热和稳定性不知道怎么样。家用的话还是比较关心穿墙能力如何。家里用的是长城宽带100M,不是光纤入户的,比较担心入户的网线的品质。

    回复
    • acwifi.net

      功率低,没啥热量。长城宽带,质量很难说。网线不会是个问题。

      回复
  20. 大头威

    我觉得能赢水星MERCURY D21G才值得买呢。

    回复
  21. 折腾之霸

    如果能赢华硕RT-AC1200GU,已经很安慰了。等站长评测,加油!

    回复
  22. 路人甲

    什么时候拆一下华为那个pro2 四核是ARM的还是MIPS

    回复
    • acwifi.net

      价格太贵了,买不起呀荣耀pro2

      回复
      • Bright Shadow

        一个月免费退货的

        回复
  23. joooooe

    GD25Q32CSIG 不是32m的么?

    回复
    • acwifi.net

      请除个8

      回复
  24. joooooe

    买来用了一晚上,比极3刷潘多拉稳定多了。等这里评测了~~~

    回复
  25. 护舒宝纸尿片

    当然要和k2p比一比啊

    回复
  26. VK

    TP的影响力还是牛逼,这么多的评论……

    回复
    • chngd

      毕竟大tp一直都是不折腾,要求不高的代名词,很多人也不想整天没事刷刷刷….

      回复
  27. 大力神在纽约

    真的丑。太难看了。后面网线插口还带个防雨罩。插不好插,拔不好拔。不能隐藏SSID。没有选项。APP做的真的差。2.4g信号可以参考WR886n。改连不上的,还是连不上。近距离连接速度是86m。比886多了14m。穿墙不怎么样。最多值180。没有优惠就不要买了。

    回复
  28. 大力神在纽约

    APP打开。还要等一会才能连上。体验很差。

    回复
  29. founderznd

    这款已经到手,pro2目前也准备付款,能否对比下这两个,看看哪个当主路由合适?

    回复
    • acwifi.net

      pro2太贵了

      回复
  30. zoewendel

    我的也已经到手了,信号一般,还算稳定,准备做AP用了。小编能不能推荐一款500元左右的主路由呢?目前个人比较喜欢华三ERG2-1350和腾达AC18。家里台式机三台,笔记本三台,手机、平板十多个。

    回复
    • acwifi.net

      华三ERG2-1350你买来用用,然后分享一下使用感受。华三多是面向企业级的,应该在功能和稳定上要好些。

      回复
      • zoewendel

        最后买了荣耀Pro2,刚用了一个晚上,够用了。百度云只能http下载,绑定账号后百度网盘推送居然也找不到,所以所谓的百度云就是垃圾,既不能下载自己网盘里的资源,更不能下载别人分享的资源。倒是aria2下载还不错,支持磁力链,速度一般,和玩客云差远了。就是说做个基本的文件共享勉强及格,下载聊胜于无,百度网盘基本不能用。但是这货颜值高啊,放客厅一点都不违和,比一堆天线的强多了。

        回复
        • acwifi.net

          矿难后的玩客云,二手 市场上很值得入手。非常谢谢你的使用分享。

          回复
  31. key

    怎么没拍下背面呢

    回复
  32. key

    不知道稳定性如何 信号强度估计不大

    回复
  33. 护舒宝纸尿片

    听闻v20可以三天线2.4g

    回复
  34. okokwowo

    这个有没有信号放大器

    回复
  35. okokwowo

    这个有没有2.4G和5 G信号放大器

    回复
    • acwifi.net

      7761和7762就是功放的作用

      回复
  36. 楼主,今天出的预订pro2入手值不值呐?前几天付了定金了。求告知

    回复
    • acwifi.net

      我觉得很贵 相对于1200M的无线路由来说。希望华为能给一点诚意,价格定以250元内

      回复
  37. wanhuatong

    感觉信号的确是可以,不知道同时开视频和盒子究竟怎么样。

    回复
  38. acwifi

    这个7660和7300比咋样啊

    回复
    • 折腾之霸

      可以的,辛苦站长了。

      回复
      • acwifi.net

        谢谢支持

        回复
        • 折腾之霸

          其实比较多人希望看到与K2P的对比

          回复
  39. mw4530r

    估计tp1900集成了mac,另外2个相当于phy吧?

    回复
  40. 离岛

    TPLINK是不是全系不支持IPV6啊,不知道这台支不支持

    回复
    • acwifi.net

      应该是了,这种固件功能太简陋

      回复
  41. Inx

    这款如果稳定性没大问题的话,完爆同价位的ws5200增强版了。

    回复
  42. rosy100

    这个7660和7300比咋样啊

    回复
    • acwifi.net

      最新的WDR7660千兆版,跟它差不多,5G要明显好些。

      回复
  43. okokwowo

    我的到手了,总体感觉一般,穿墙能力一般,一堵墙,信号吊一格,在远点就不行了,速率极低,打王者荣耀还有几次460,再考虑是不是退了,测试好了吗?好久可以看看你的测评。我好决定

    回复
    • chngd

      tp适合一般人群,游戏要上网件或华硕那些

      回复
    • 戈记

      王者460改mtu就解决了,我改了就没出现过

      回复
      • okokwowo

        改mtu?怎么改

        回复
      • okokwowo

        关键这个值改好多才是最优的

        回复
      • kinreo

        华为的荣耀路由Pro2貌似有一个游戏加速功能,看宣传说华为手机可以降低延时,有人用过么?

        回复
  44. 66666666666

    大佬能不能评测一下这个东西和K2P来个对比评测。

    回复
    • acwifi.net

      你们还惦记着K2P呀。

      回复
      • siufai

        K2P大概是路由器爱好者里占有率最高的机器啦,拿K2P当标杆,跟K2P比一比大家的感受都比较直观呀!

        回复
        • acwifi.net

          这是很有理的,只是更多的是伤痛呀,提起斐讯。

          回复
  45. 动次打次

    求小编推荐一个250块以内的千兆路由

    回复
    • acwifi.net

      wdr7660就可以了

      回复
  46. 大力神在纽约

    不支持2*2mu-mimo。没多大作用。笔记本,手机大部分都是2*2的。

    回复
  47. 三剑客

    有个同型tp1900芯片wdr7620面世,是不是换壳版?

    回复
    • acwifi.net

      是呀。用WDR7300的壳

      回复
      • 三剑客

        不知道缩水不缩水。官方含蓄的说功能性能差不多一样,外观材料不同

        回复
  48. fengchen

    看那pcb走线,那两个芯片不可能是pa/lna,分别是2.5g/5g芯片无疑

    回复
    • acwifi.net

      那2个芯片不是2.4G和5G芯片

      回复
      • 驭龙

        https://www.mediatek.cn/products/broadbandWifi/mt7662e
        MT7662系确实是芯片,并不是功放,只不过内置FEM等功放功能

        回复
        • acwifi.net

          原来如此

          回复
        • acwifi.net

          但WDR7660上用的是MT7762N,型号不一样呀。

          回复
          • 驭龙

            后面的英文代表不同的功能删减情况,并无本质上的区别,WiFi芯片没跑了,不是什么功放模块

            回复
          • mw4530r

            应该类似intelcnvi phy mac分离,外面的是phy芯片

            回复
  49. 爽肤水的地方

    这款路由器是cpu单核还是双核啊?

    回复
    • acwifi.net

      单核1.2G

      回复
      • mw4530r

        ttl看的么?

        回复
      • mw4530r

        这个应该是mt7629的定制版

        回复
        • acwifi.net

          谢谢你的回复 ,看来,你不是普通人。

          回复
  50. 达子

    这个和华为ws5200增强版比哪个好啊站长?

    回复
    • acwifi.net

      7660实用,毕竟 3x3mimo,不管以后做无线中继也好用

      回复
  51. 达子

    怎么看拆机华为ws5200增强版硬件更良心呢

    回复
    • acwifi.net

      荣耀X2良心些,这款不叫良心

      回复
  52. 达子

    200元价位的还有更好的选择吗

    回复
  53. Geralt

    最抠

    回复
  54. ipv6

    你好,建议把路由器是否支持ipv6 添加到评测里面,现在大部分地区的电信移动联通都已经支持ipv6了,好处不言而喻,但是支持的路由缺很少。要么就是高端的。谢谢

    回复
    • acwifi.net

      有规律的,你只要看见TPLINK呀水星呀,就是不支持ipv6 其它都支持

      回复
  55. 江离辟芷

    TP一般都是让MTK给定制芯片的,所以型号查不到,按照惯例,MT7761N和MT7762N应该分别是2.4G和5G芯片。

    回复
  56. 爱吃wifi

    MT7761N和MT7762N应该不是fem,这个芯片的前端没有看到直接输出信号的阻抗匹配线,反而是很多条等距走线,我倾向于这两块是2.4和5g无线芯片,集成了pa+lna

    回复
    • acwifi.net

      嗯 。

      回复
  57. 小钻风

    7660刚更新的,已经支持ipv6了。

    回复
  58. 迈劳宾法兰丁伦

    https://hk.xfastest.com/63091/tp-link-archer-c80-review/ 国际版本的也用上和7660一样的CPU

    回复
