华硕AC88U拆机,漏油不只是斐讯K3才有

300块收来一个无线有问题的华硕AC88U路由器,2.4G信号丢失,以为刷下固件会好的,这样就赚了(暗笑~~~~)。但故障依旧,现在刷梅林固件7.9,5G不能满速,lan to 5G 2.1Gbps速度只有50多MB/秒。不过手机测速100M宽带正常,speedtest能有160m。测试了链路聚合,能正常使用,各端口也正常。心想当个有线路由来用,也挺不错的,但未来打算用R8500当主路由了。200顺丰包邮出给公众号里的朋友,不知会有人要不!这么重的路由器,电源都半斤重了,估计运费不低。先考虑一下。拆屏蔽罩时挺暴力的,没办法,太紧,紧一点好呀,拆开看看有没有修过的痕迹。

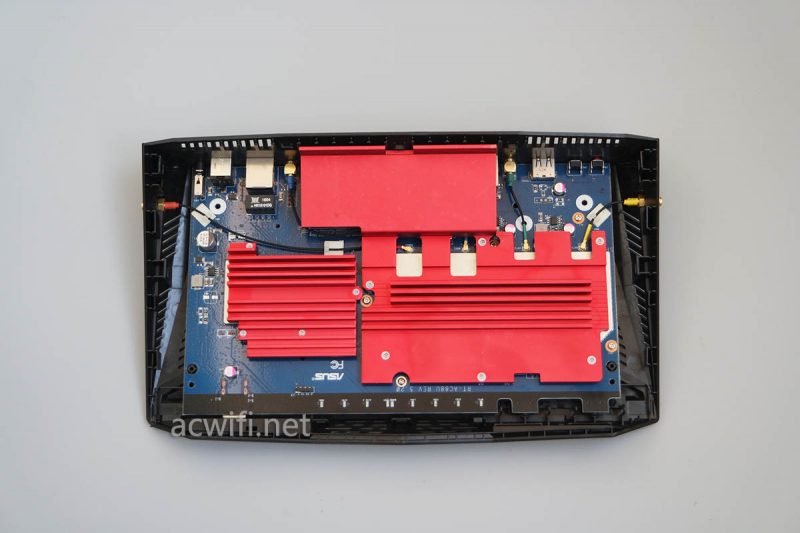

要拆时才注意到原来脚垫也没有了,肯定是拆过了。拆开上盖,漏出骚红色的散热片,这样看上去多么的高大上,信仰呀!不过当卸下华丽的外衣之后,裸板也就那样子了。

华硕AC88U拆

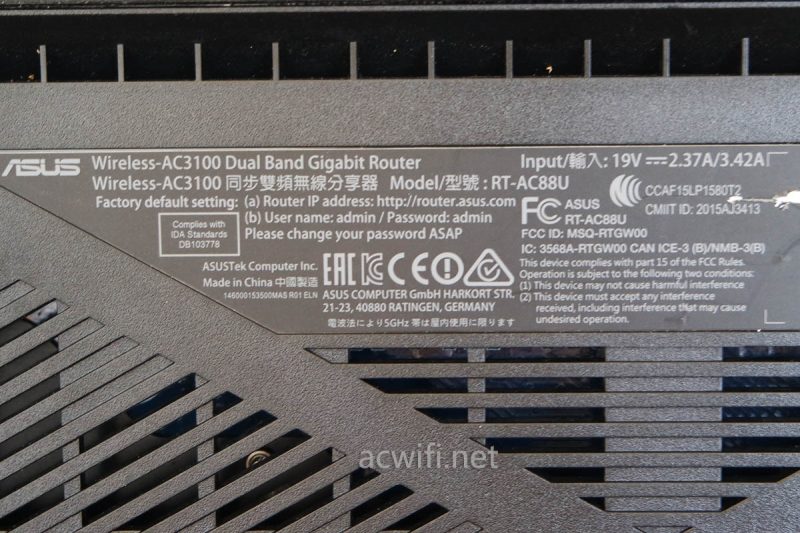

底部标签是繁体字。

华硕AC88U拆机

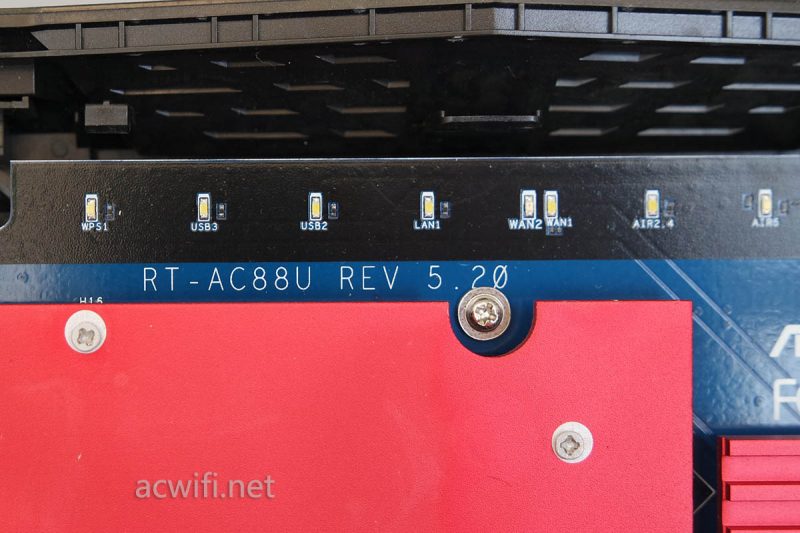

主板上显显示是REV 5.20,难道硬件版本是A5?( A2是BCM4366B,A5是BCM4366E),继续拆开看看便知。
华硕AC88U拆机

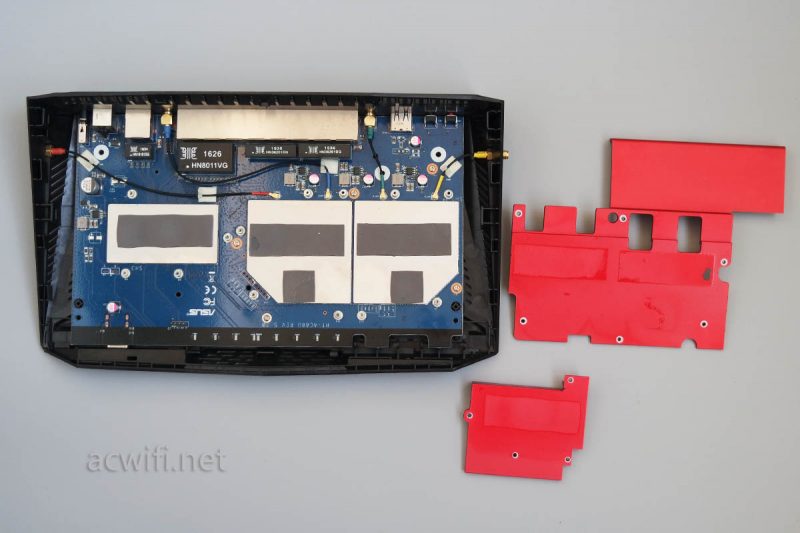

卸下骚红色的散热片后:

华硕AC88U拆

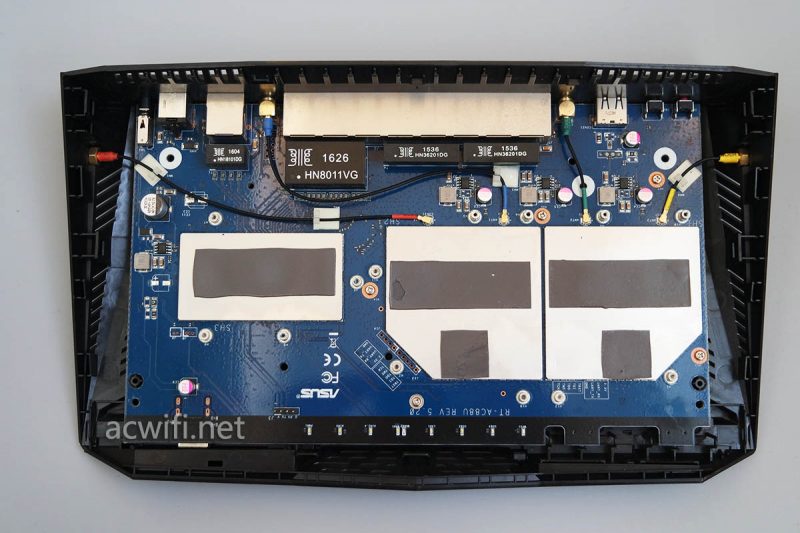

四根馈线,四个接头不同颜色,再多三根的话,变成一条彩虹了。

华硕AC88U拆

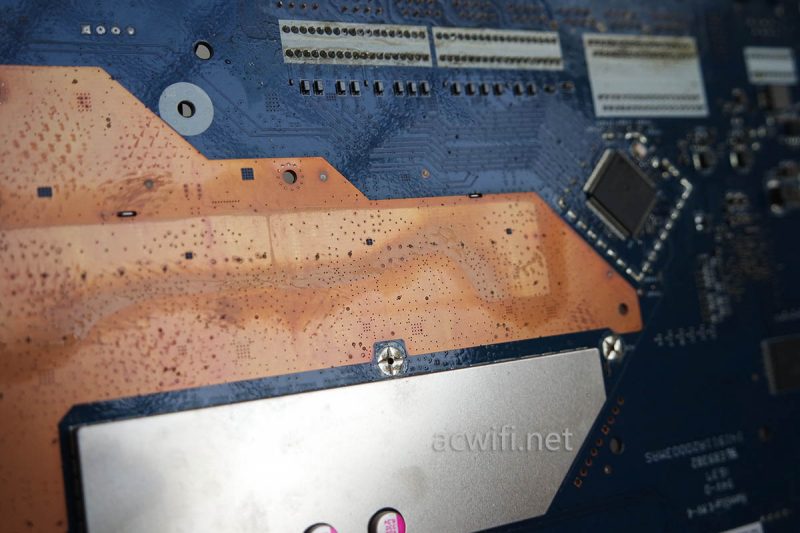

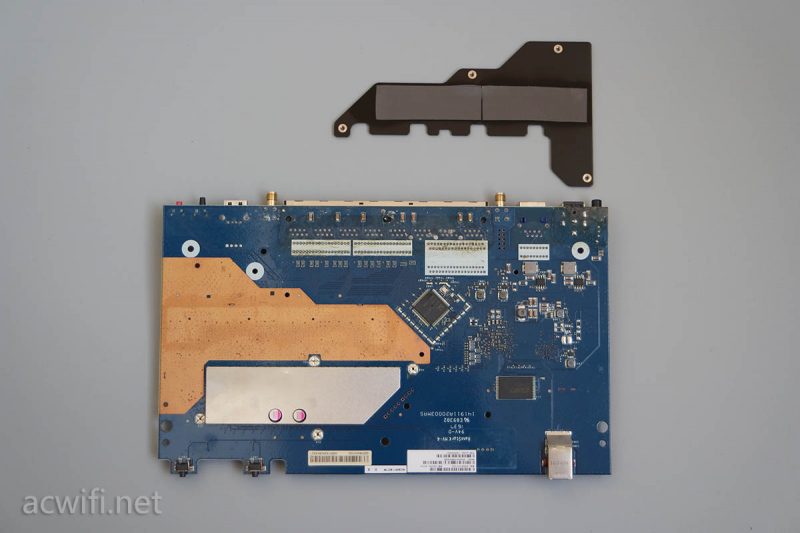

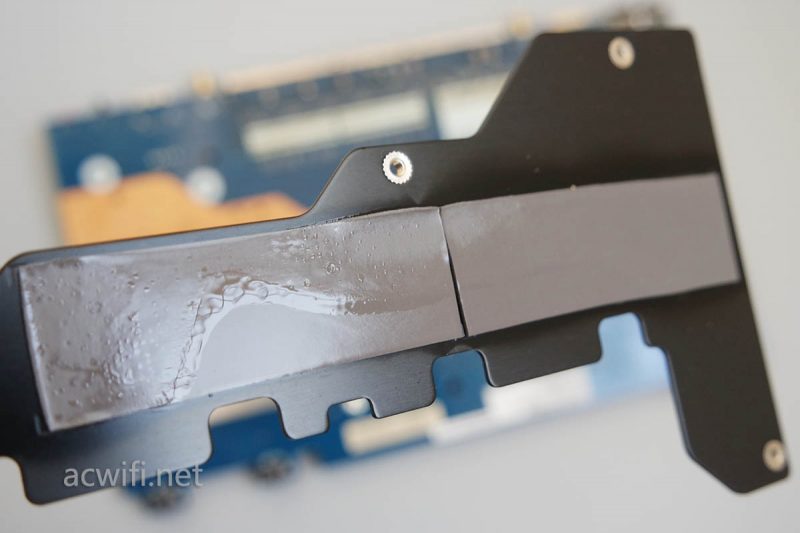

取出主板,翻转看主板底部,底部也有散热片,就是这个散热片上的导热硅胶有点油污的痕迹。

华硕AC88U拆

华硕AC88U拆

导热硅胶上的油迹,把我背景布都弄脏了,但不算严重。斐讯K3漏油也是这现象不?

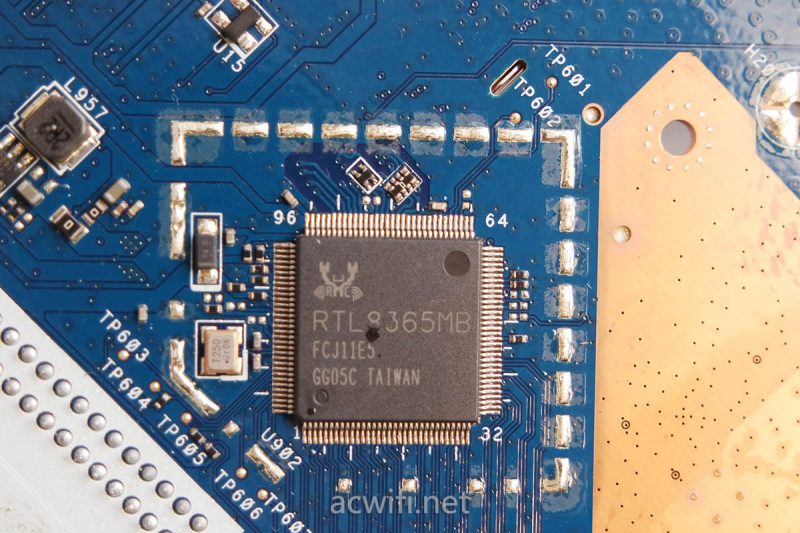

千兆交换机芯片,螃蟹的RTL8365MB,负责LAN5-LAN8网口,共享1G带宽。

AC88U RTL8365MB

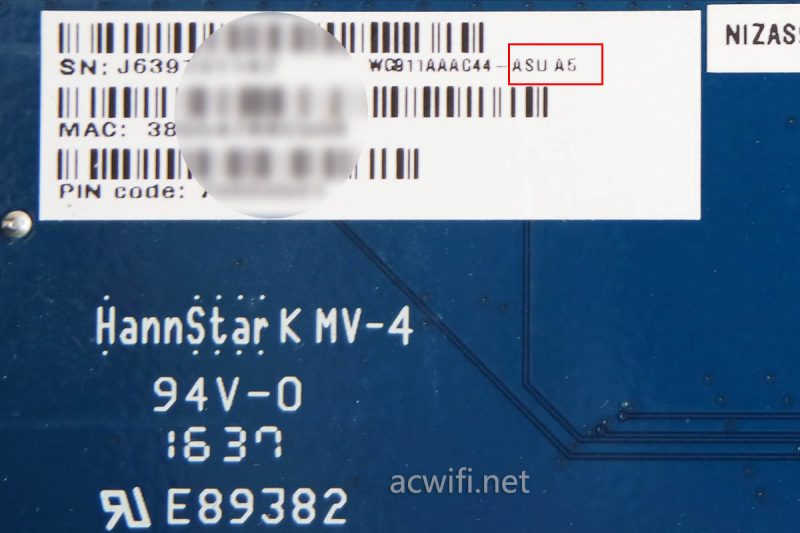

主板背面上有标签,显示HW版本是A5。

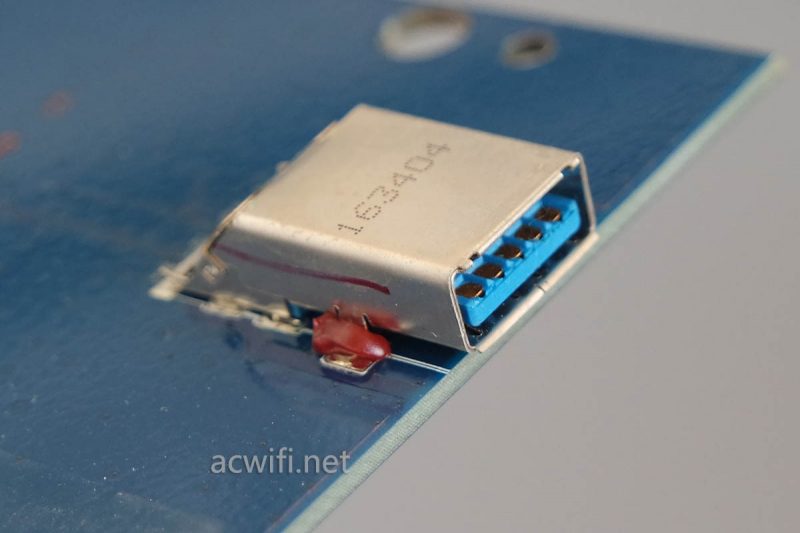

USB3.0接口,带金属屏蔽。当使用USB3.0模式时可减少干扰2.4G。

华硕AC88U拆

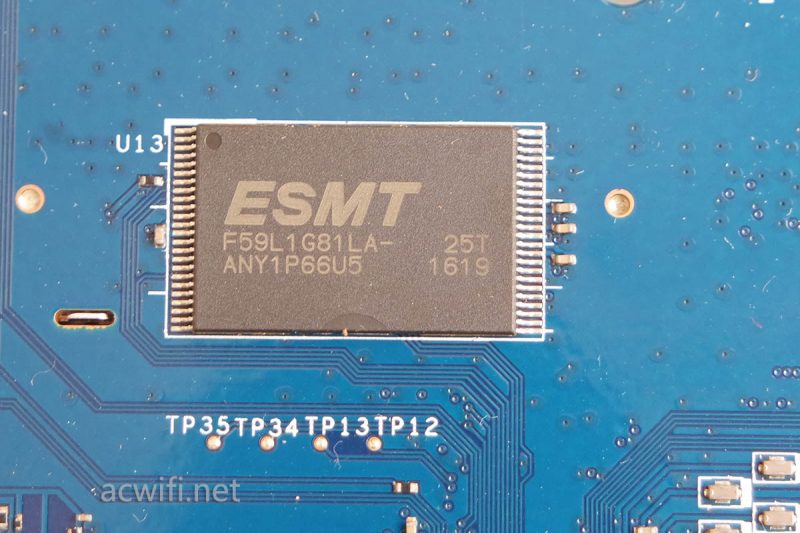

闪存型号是ESMT F59L1G81LA-25T,容量128MB。

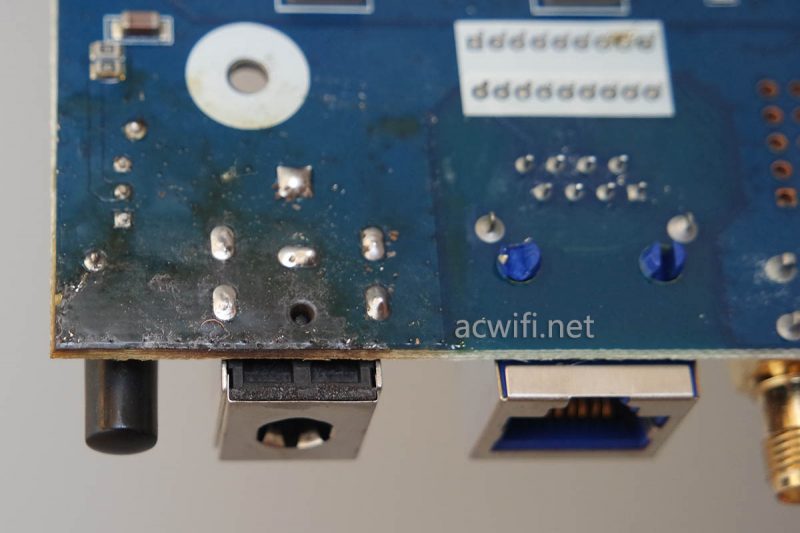

然后,看见DC电源接口周围好像有点被烧黑了。。。。

华硕AC88U A5 拆

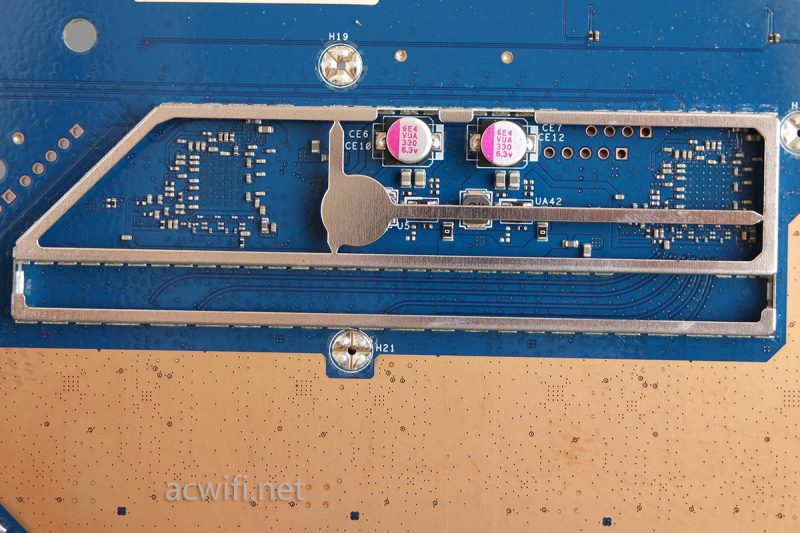

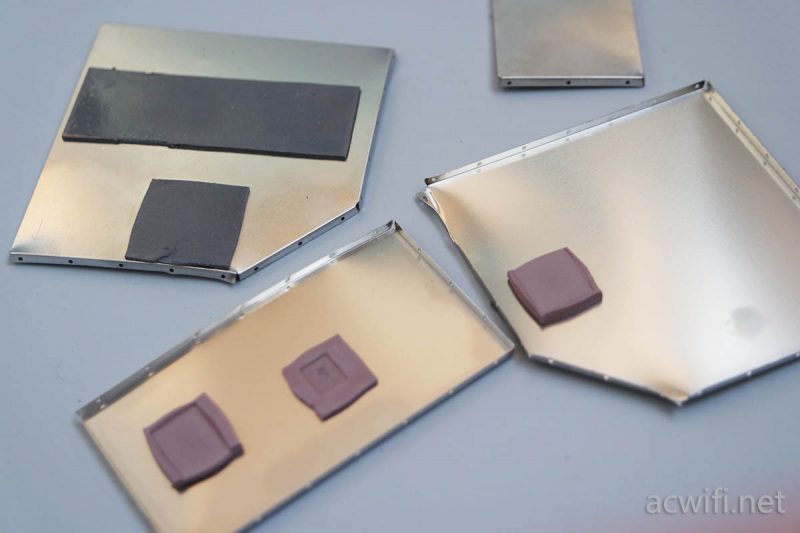

费好大力气拆下的屏蔽罩,里面居然没啥东西,覆盖的地方刚好是主板正面上的两颗无线芯片。在拆荣耀路由X2时无线芯片底部也有金属屏蔽罩(还没拆开看个究竟),同理吧,为了屏蔽得完美些。

华硕AC88U拆

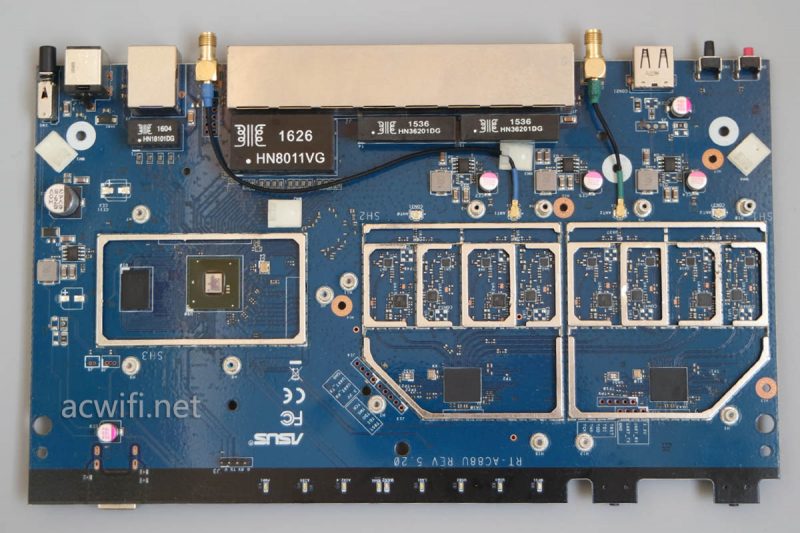

回到主板正面,拆开所有金属屏蔽罩,我用了大半个小时,因为实在太紧了,全部搞得变形。

最后露出所有芯片。

华硕AC88U 主板

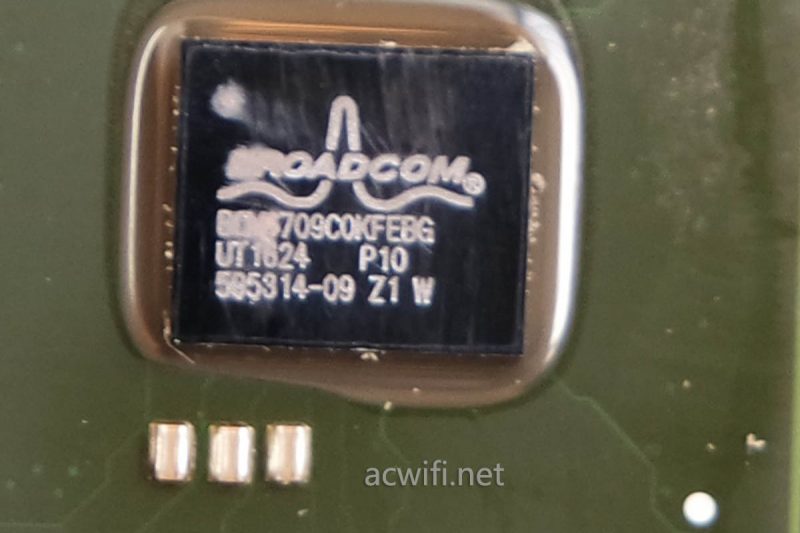

CPU是BCM4709C0,双核1.4GHz。

华硕AC88U CPU BCM4709C

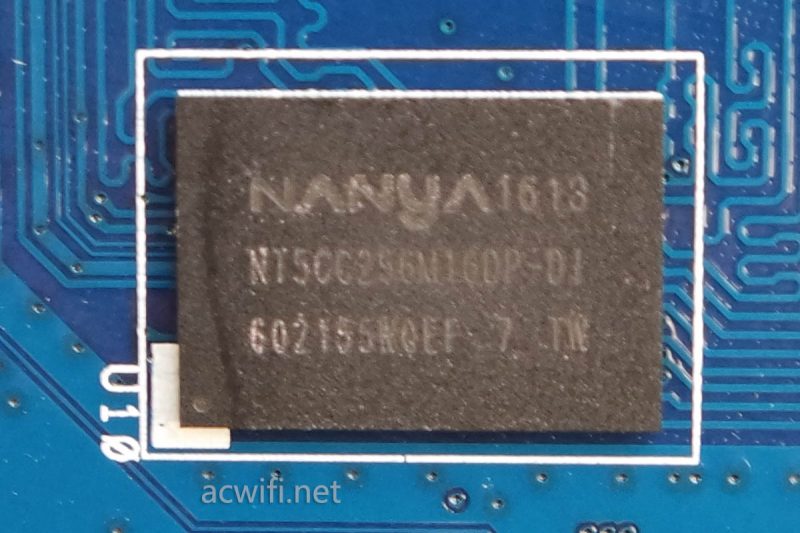

CPU旁边的内存芯片是Nanya NT5CC256M16DP-DI,容量是512MB。

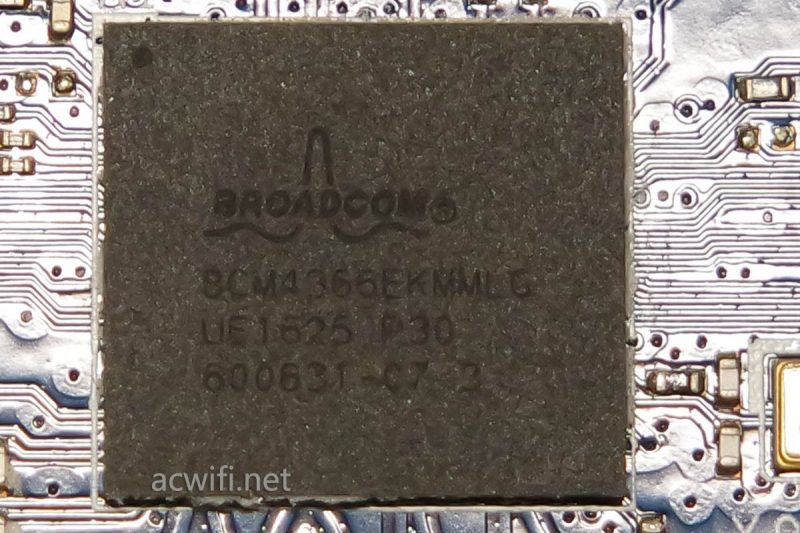

来看两颗无线芯片,都是同一个型号博通的BCM4366EKMMLG,即BCM4366E,AC86U的5G芯片也是用它。

AC88U BCM4366E

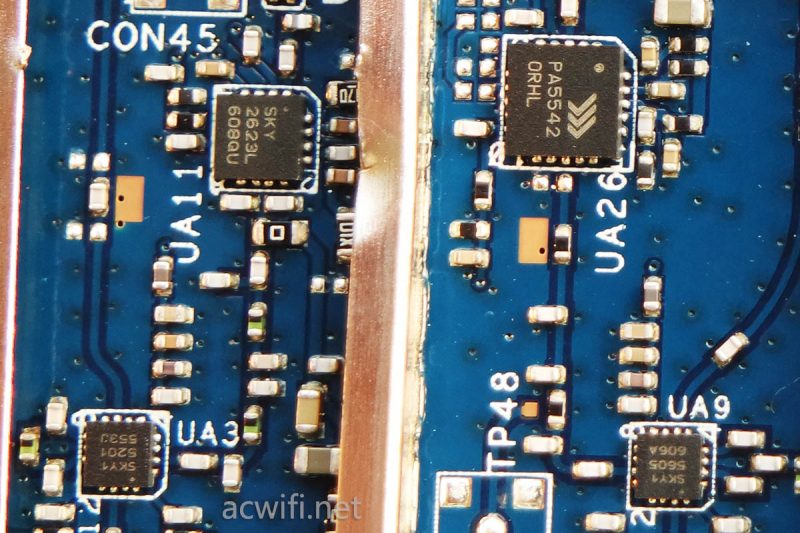

然后,看看各个无线功放芯片,下图是四组中的一组。其它一样。放大图片才发现金属框架有点变形了,肯定不是我弄的。

左上角是2.4G的PA(功率放大器)芯片,型号是Skyworks的SE2623L,最大功率400mW(26dBm)。

左下角是2.4G的LNA(低噪声放大器)芯片,型号是Skyworks的SKY85201-11,增益20dB。

右上角是5G的PA芯片,型号是RFPA5542。

右下角是5G的LNA芯片,型号是Skyworks的SKY85605

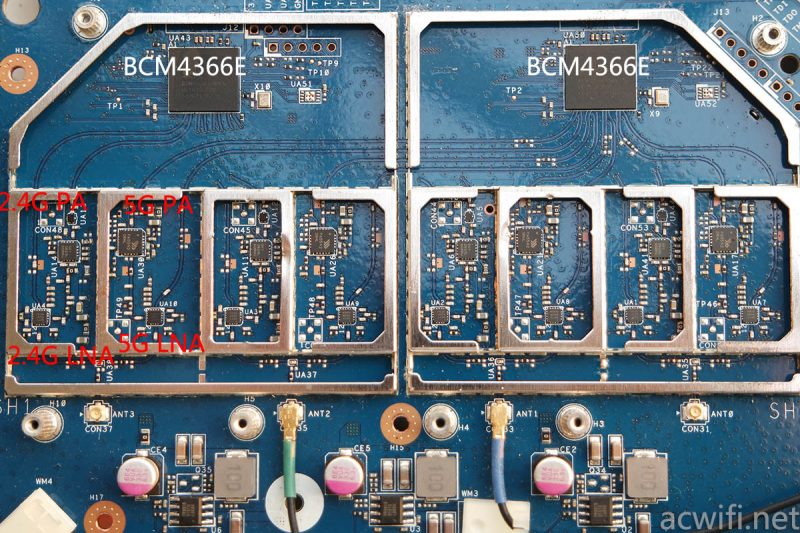

无线电路如下图所示:

华硕AC88U 拆机

至此已经拆机完成。最后装回去了,因屏蔽罩有点变形,扣上后不是很整齐,不管了,反正现在开机正常同,只是问题依旧,(当然啦,不然拆一拆无线就能回春?)

华硕AC88U京东链接

若有任何问题可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » 华硕AC88U拆机,漏油不只是斐讯K3才有
