华为WS5200无线路由器拆机

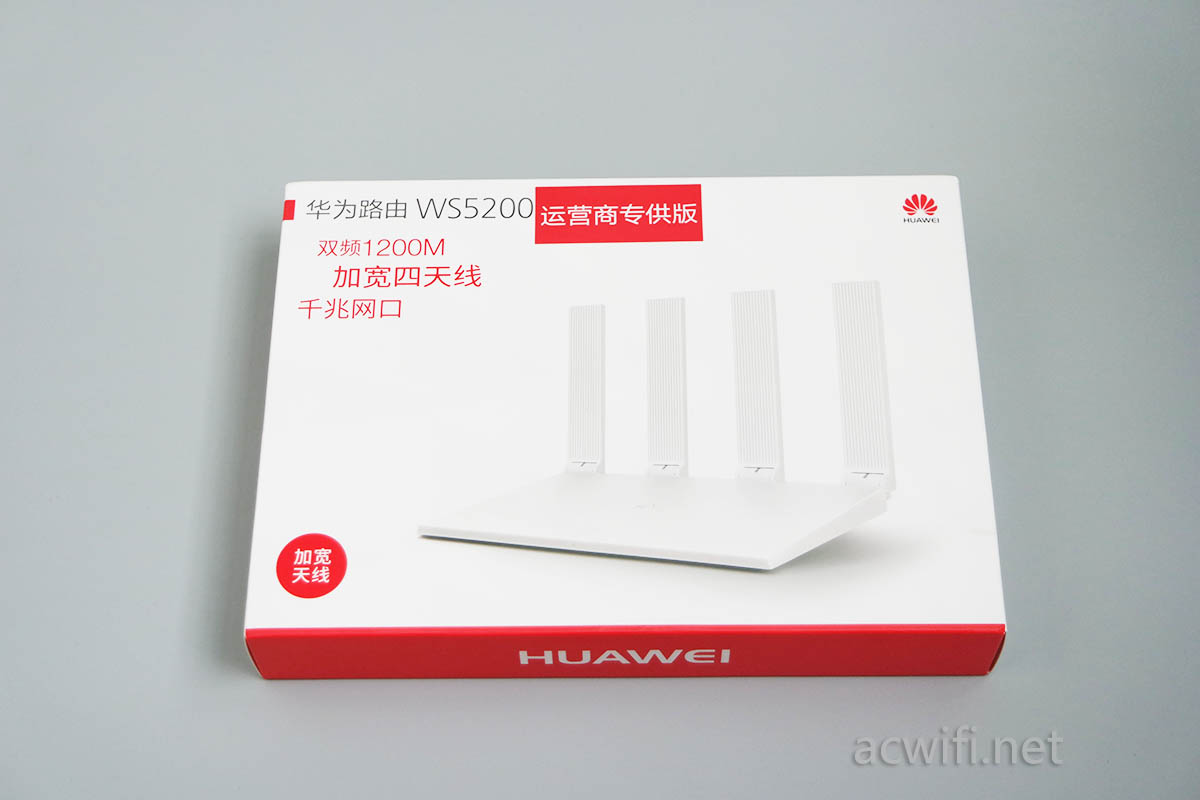

华为路由WS5200,一款定位于200-250元的无线路由器,竞争对手应该是TPLINK WDR6500千兆版,腾达AC9(现在都是螃蟹芯片),360P3、小米路由3G,还有将要开售的WDR7660。买它来拆机并测试,是因为公众号里问的人多了。京东给我送来的是“运营商专供版”,说是公开版本和运营商版本随机发货,希望两款包装里装的是同一款。

华为WS5200

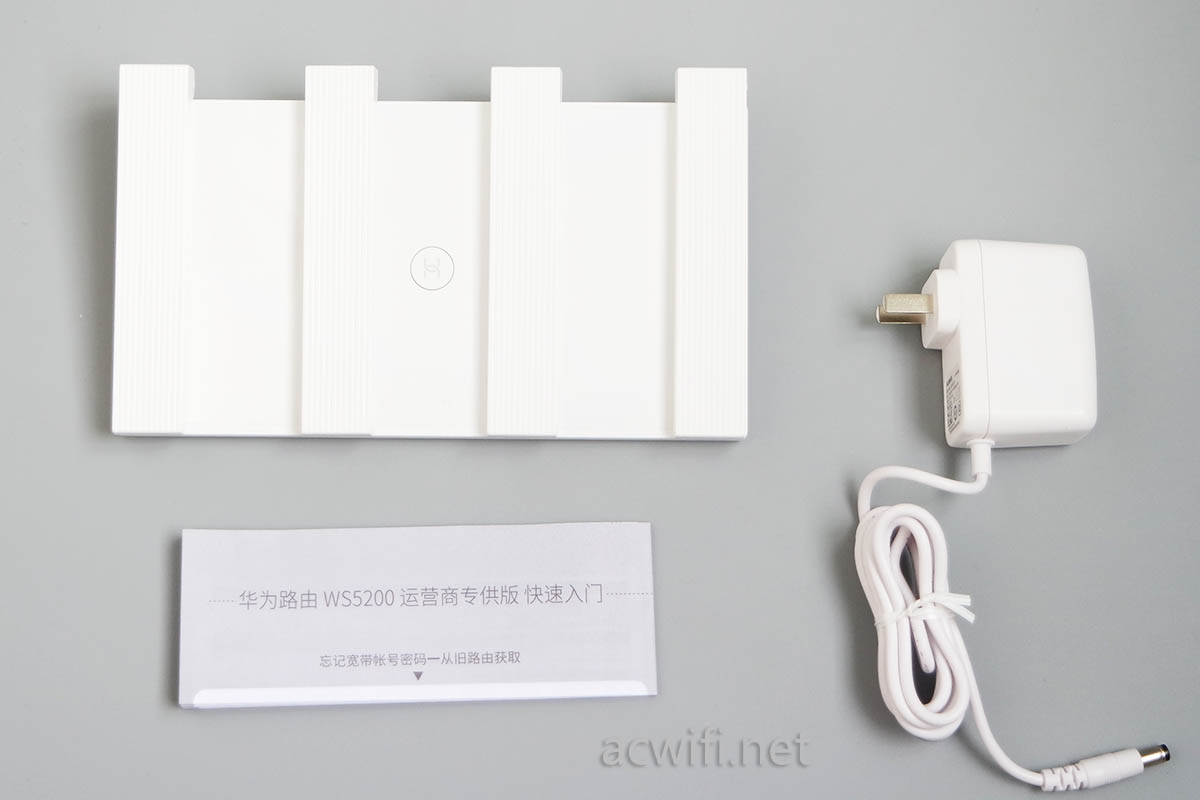

如果拆去四根扁平的天线,机身就有点像小米路由了。

华为WS5200拆机

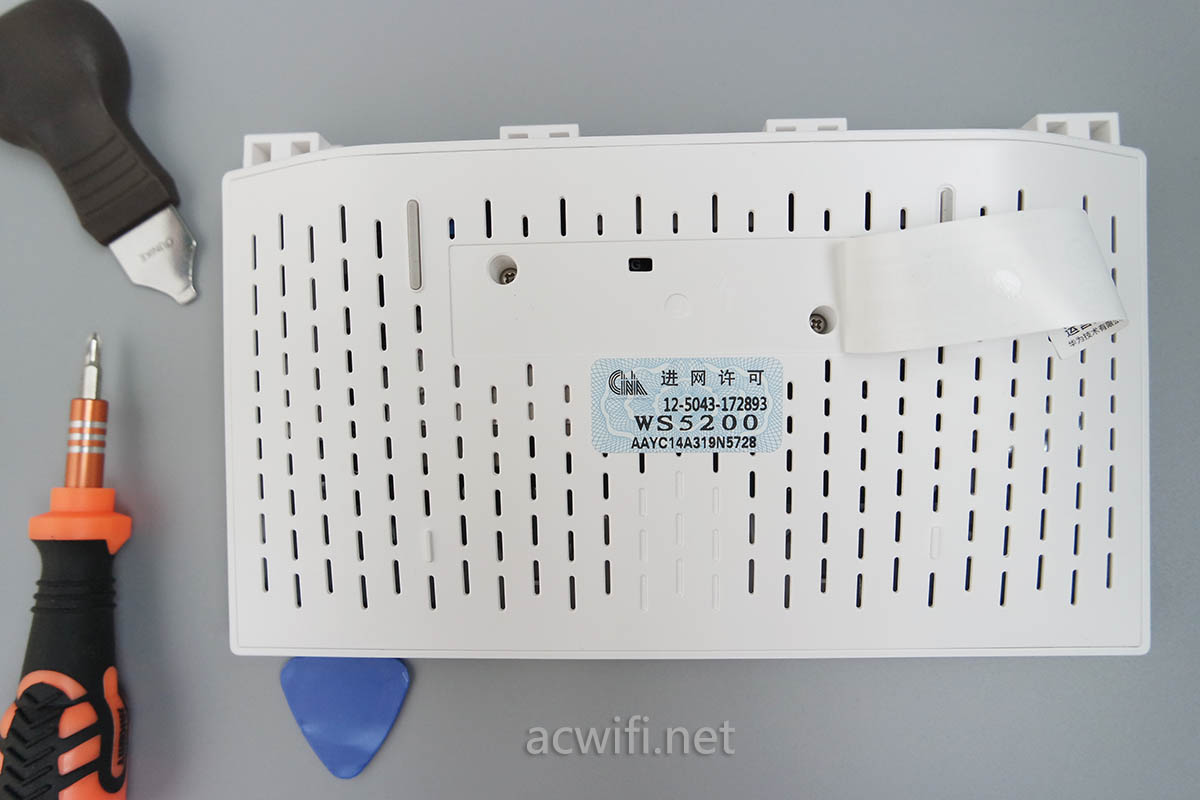

本来想直接戳穿两个螺丝孔算了,不过想想还是温柔点吧,用吹风机吹暖一会,慢慢撕开了标签。

华为WS5200拆机

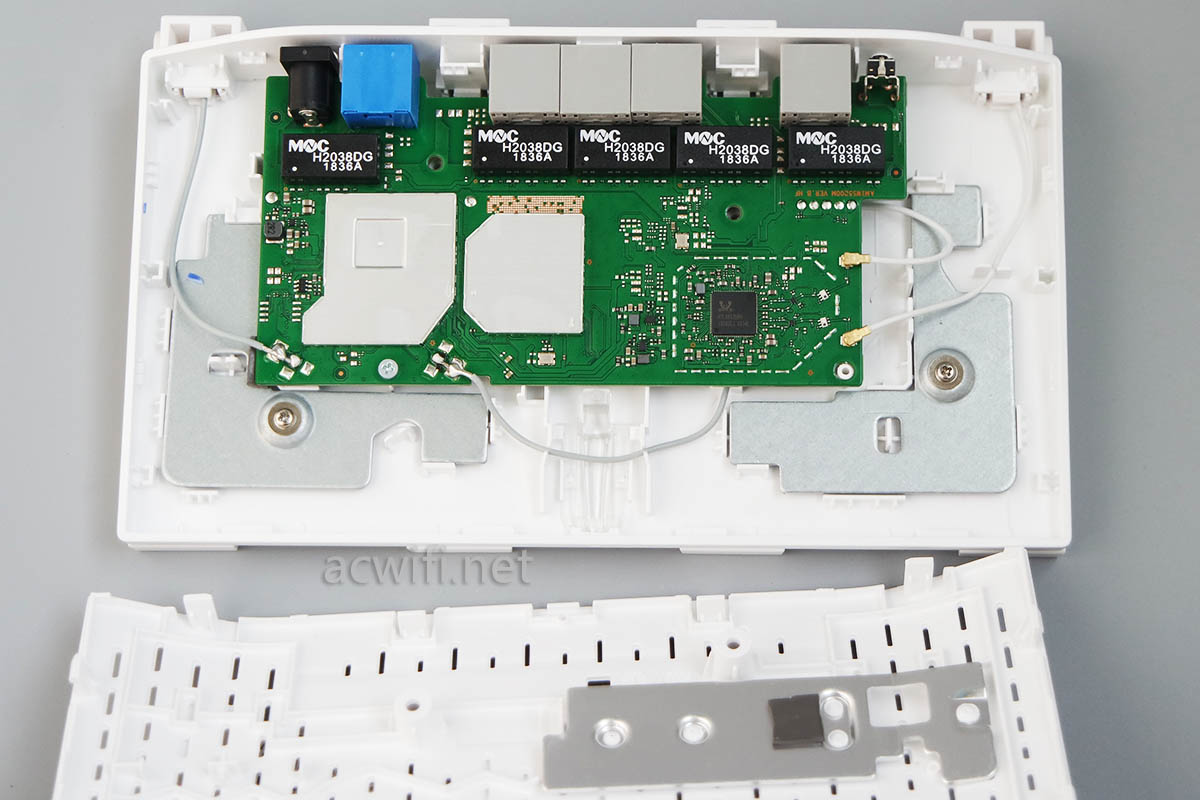

卡口需多,还好从网口后方开始撬开,还算顺利且无损伤地拆开了。有金属屏蔽罩呀,比TPLINK好。右边的那颗5G无线芯片有导热硅胶跟顶盖铝片相连。螃蟹的发热量不算低,加强散热是有必要的。华为WS5200拆机

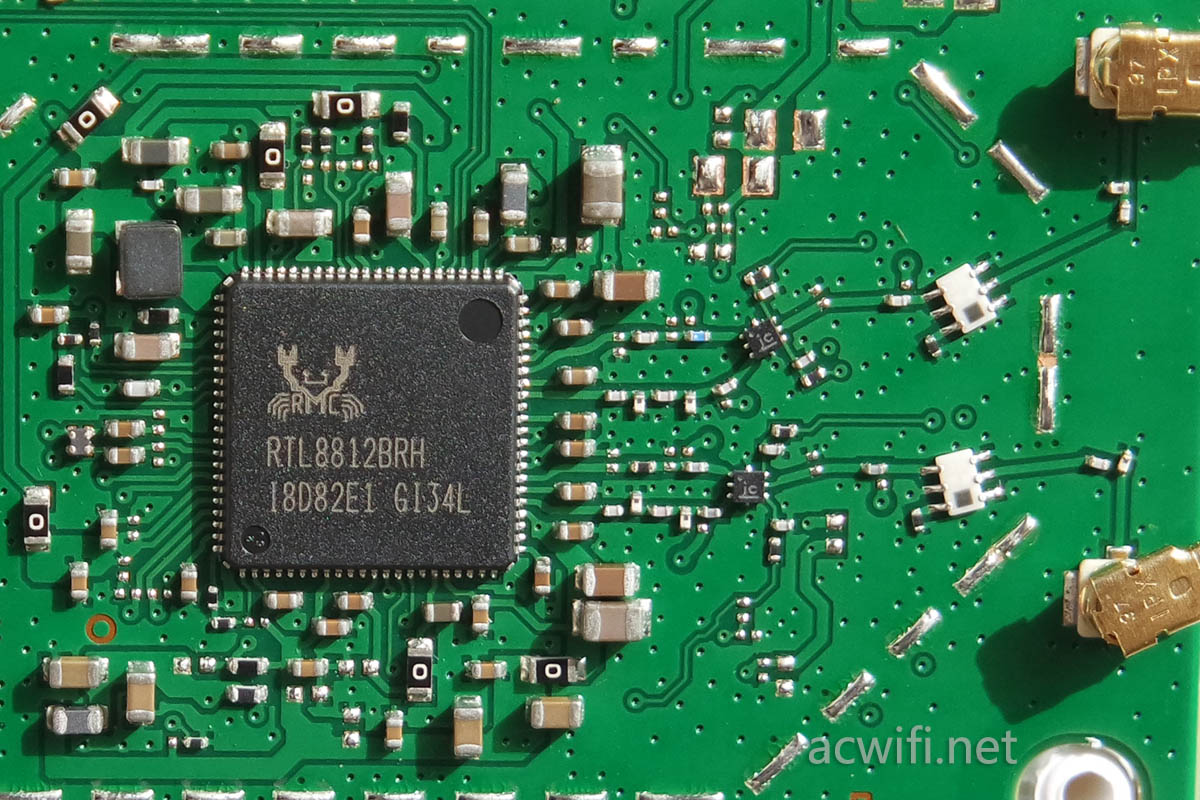

5G无线芯片是RTL8812BRH,芯片周围并没有功放芯片。

华为WS5200拆机

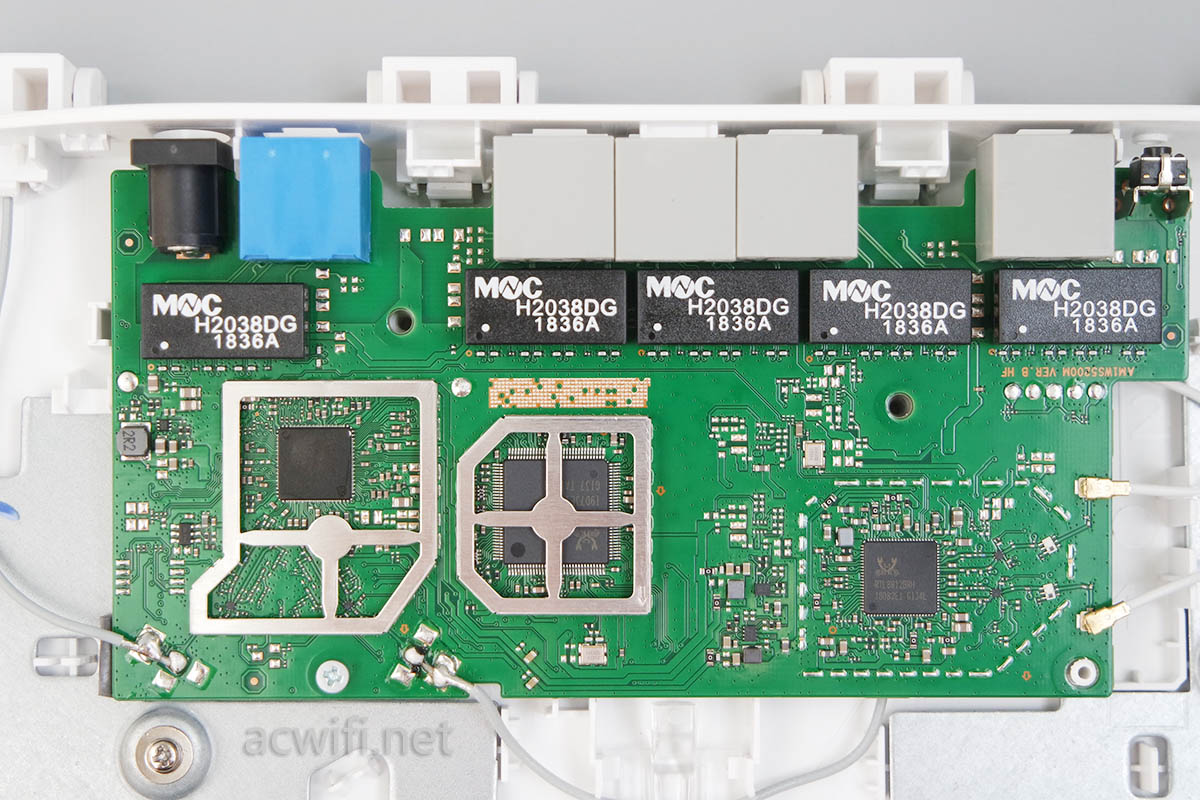

取下左边那两个屏蔽罩

华为WS5200拆机

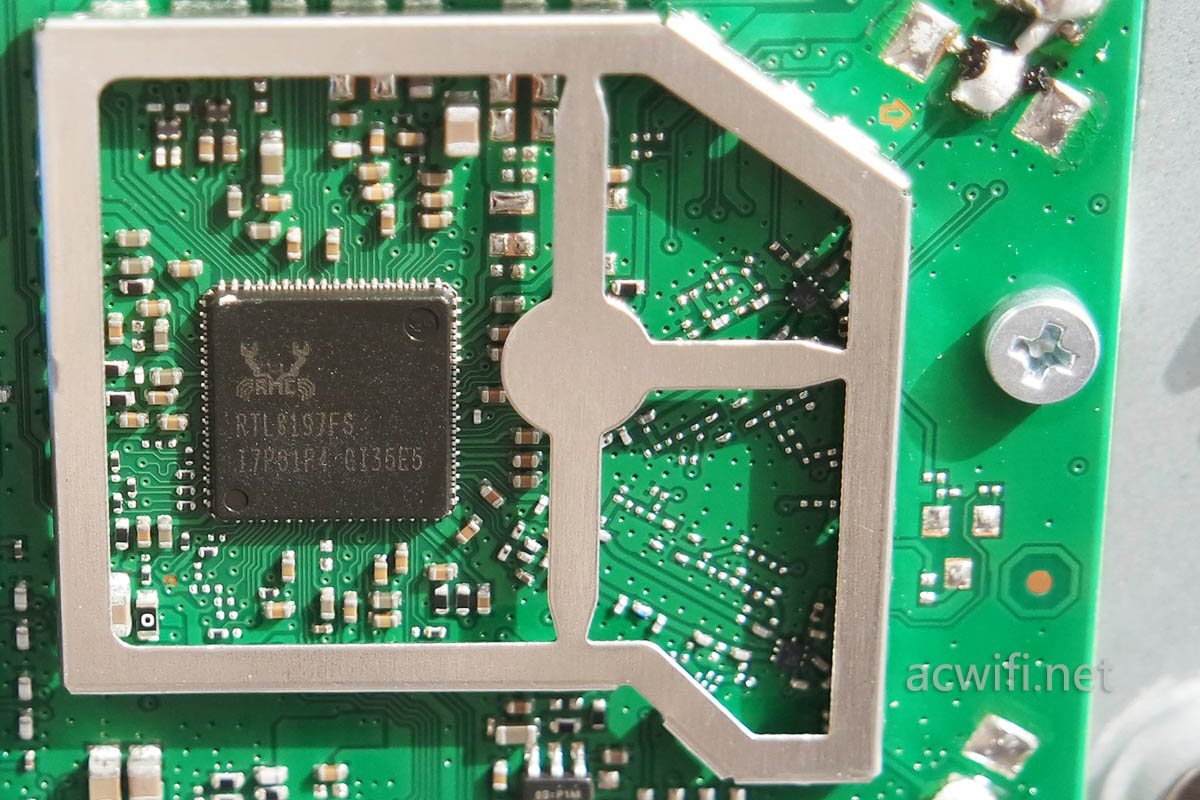

最左边的是CPU芯片,型号是RTL8197FS,单核心频率1GHz,内置2.4G处理器,内置64MB运行内存。

华为WS5200拆

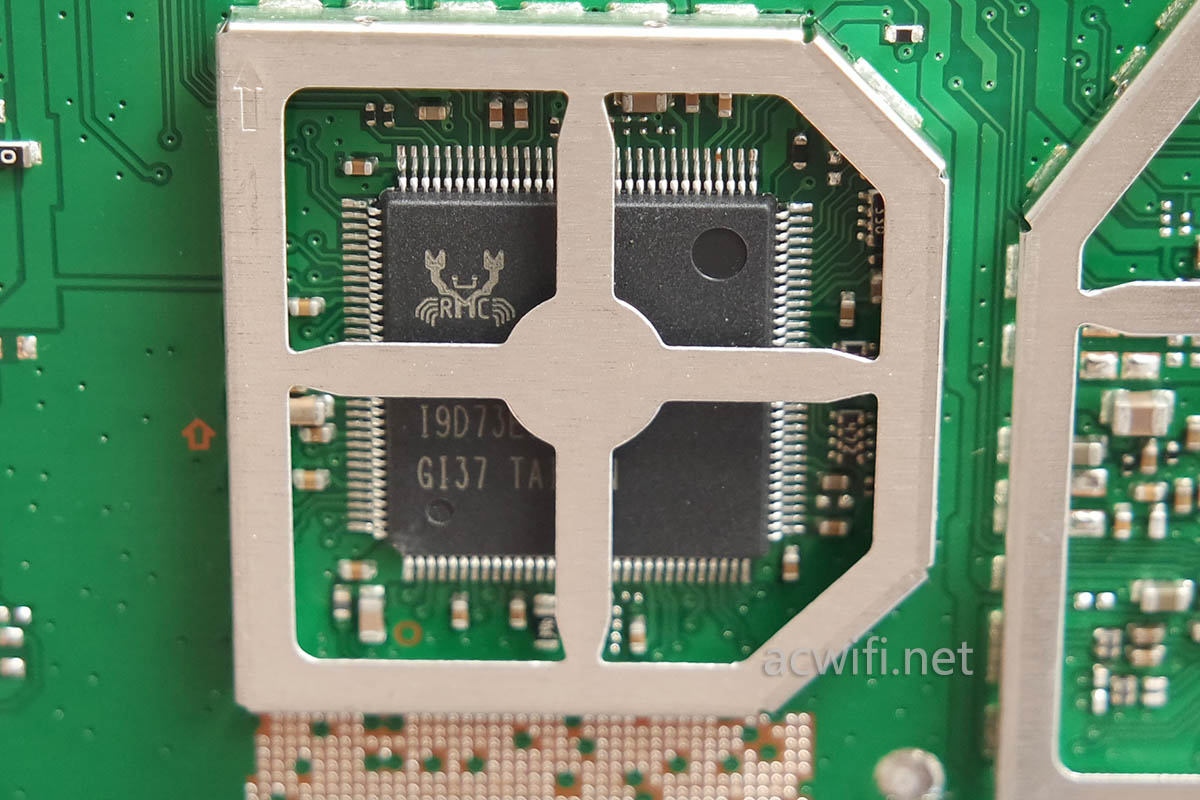

面积最大的一颗芯片,型号被挡住了,它应该是千兆交换机芯片RTL8367RB。

华为WS5200拆机

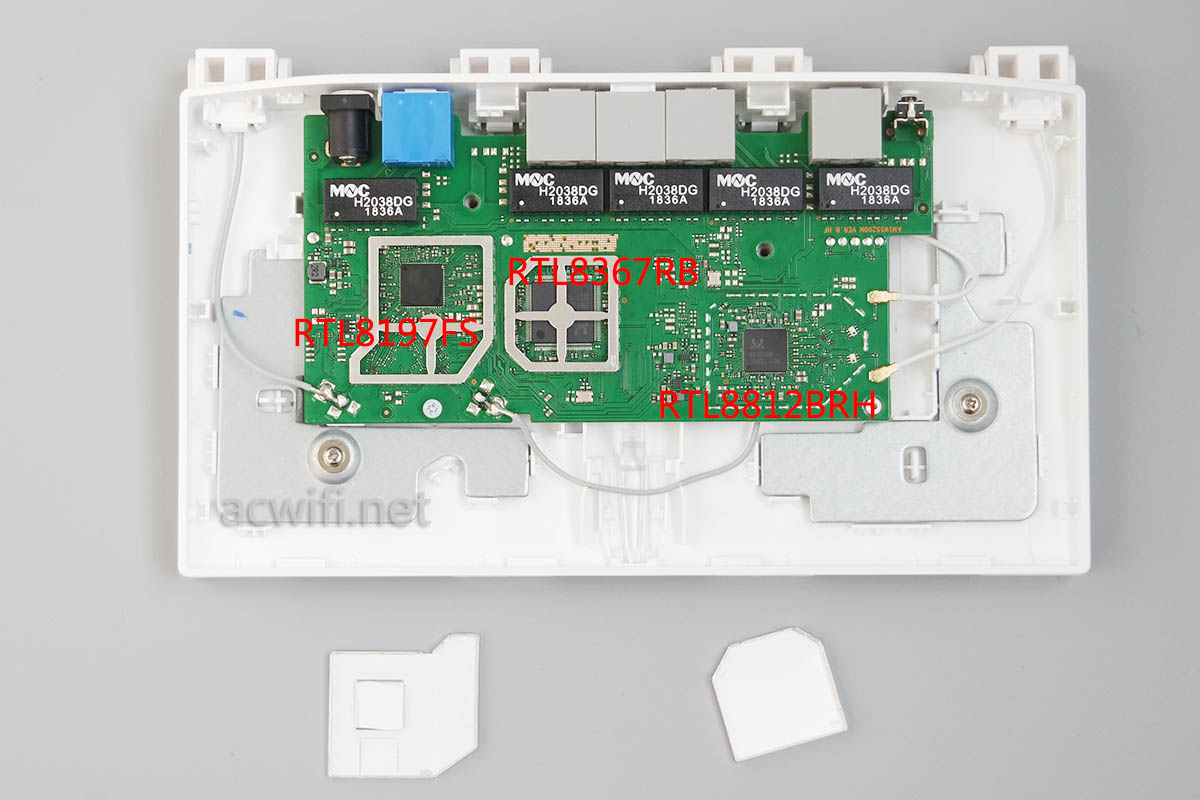

在主板上标注一下。留意主板左下解和右下解的金属片,它是铁片,不是起散热作用,华为WS5200拿在手上感觉有点重量,原因就是这2块配重。

WS5200拆

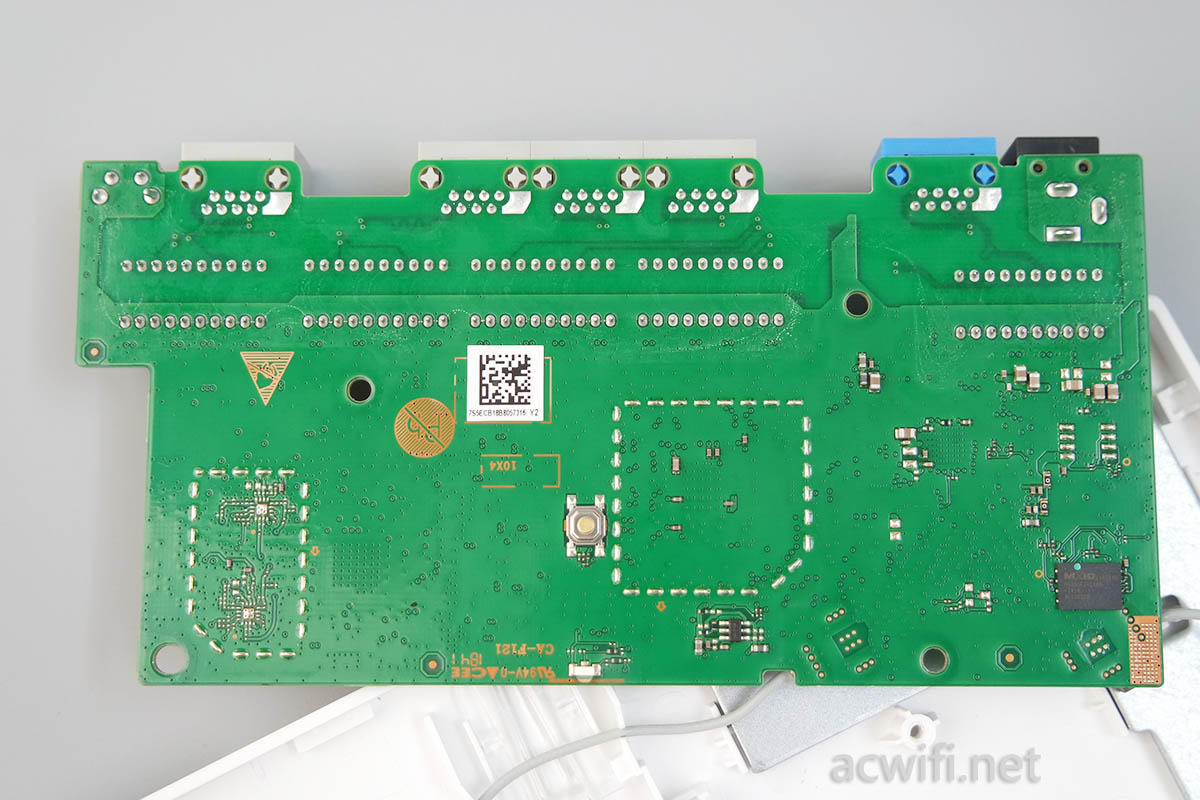

主板底部。

华为WS5200拆

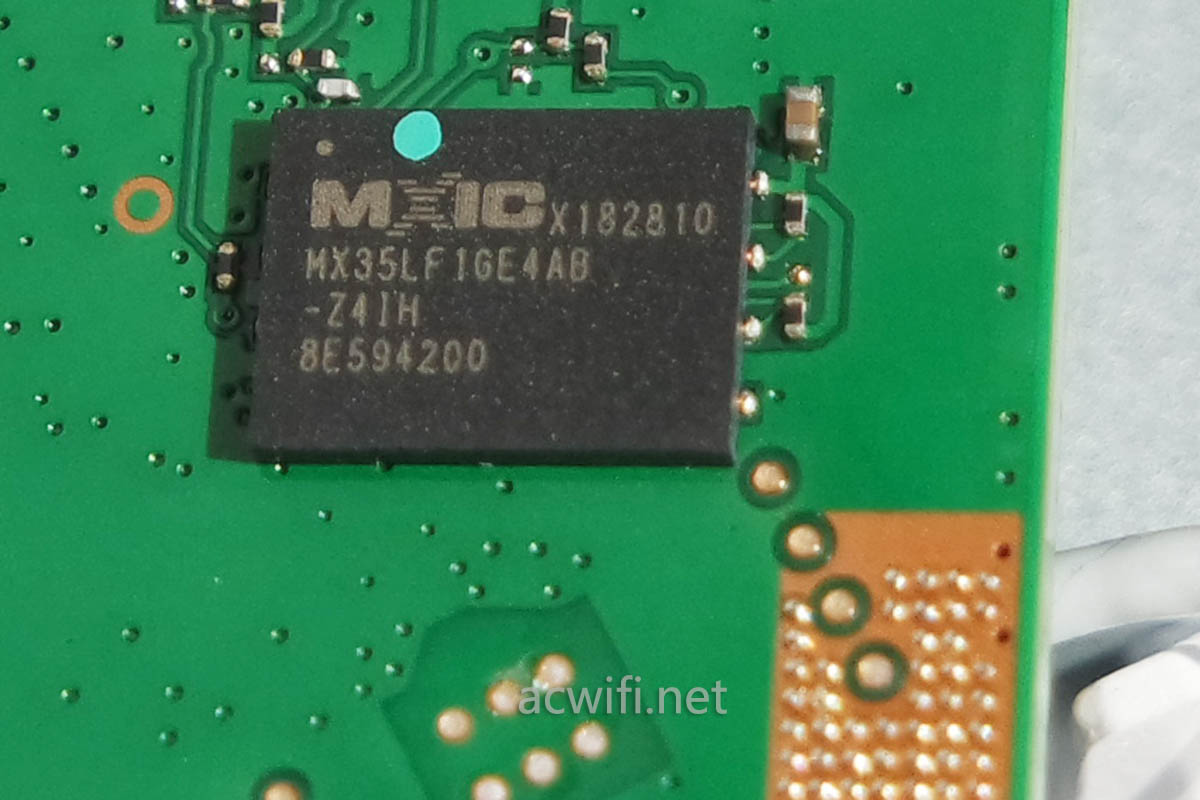

右下角有一颗闪存芯片,型号是MX35LF1GE4AB-Z4IH,128MB NAND 闪存。

WS5200拆

RTL8197FS+RTL8812BRH+RTL8367RB这种无线方案,跟腾达AC10、AC11、现售的AC9一模一样,但腾达的都有外罩的独立功放芯片,实际有没有大或小的使用差别,近几天要测试过才知道。

华为WS5200京东链接领取20元优惠券

(补充,RTL8197好像有三个系列,分别是RTL8197FS,RTL8197FH,RTL8197FB,CPU频率都一样,都整合了2.4G,不同是内置的内存容量大小,分别代表64MB、128MB、256MB。)

若有疑问可留言或在公众号里提问acwifi-net

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » 华为WS5200无线路由器拆机

打赏

16 评论

2+3=

  1. 152565545

    华为路由ws5200电源接入24V怎么维修

    回复
    • acwifi.net

      5G2在国内地区要用160MHz ,是不实用的,除了苹果手机,其它手机都不认。你要设置信道100。据说是2个5G同时回程的,甚至2.4G也在回程,也就是三频都在回程,可以叠加的。你手机连接随便 一个5G,看测速如何。

      回复
  2. zyphio

    站长大神,要不评测一下WS5200增强版吧,拆个来看看、评测一下,毕竟用的凌霄方案,应该也是凌霄方案里销量最大的型号了。

    回复
    • acwifi.net

      不是螃蟹方案吗?

      回复
  3. hello

    VE5我记得是 128MB 的DDR2吧

    回复
  4. 769759718

    新出了WS5200增强版,里面那个凌霄双核的U不知道怎么样,坐等评测

    回复
  5. 14691171

    看图片5G应该是带fem

    回复
  6. 尘遁原界剥离

    为什么华为消费者级别的家用路由性能一直不上去?都是低端?Q2用螃蟹芯片只能算中端,不支持4*4mimo、不支持1024Qam高阶、不支持频宽160。mate20系列的wifi性能要想全部发挥,居然要靠华硕的86U、88u、网件的7800级别的路由才能有效果。没有一台是华为的路由,我失望至极。

    回复
    • chngd

      手机人手基本一部,换新速度快…路由一台全家用….重点可想而知

      回复
  7. 文文

    我想问一下前年2017八月29京东自营买的腾达AC9应该是博通芯片吧?那时下单页面介绍的是博通现在是螃蟹了。怎样可以具体的简单的看出来是博通的

    回复
    • acwifi.net

      收到货就可分辨,机身背部标签左上角,如果透过散热孔可看见里面有金属屏蔽罩就是博通版了。但,既然商品页面已经说明是螃蟹芯片就肯定是螃蟹芯片了。

      回复
  8. 550997539

    可以拆解一个现售版的腾达ac9吗

    回复
    • acwifi.net

      不值得买了吧。还买来弄呀?

      回复
      • KAKA

        之前不久买了ac9,10和11三台机器,都是最新零售版,用wifi analyzer反复测试ac9都是三台中信号最高的,速度也最稳,11和10感觉互有胜负。当时只是软件测试的结果。

        回复
        • acwifi.net

          AC9也是螃蟹的?

          回复
  9. 我是坏银

    纠正下:8197系一共有FB/FS/FH/FN四个大型号,其中FS/FN又分别有两个子型号,所以一共有6个型号。除最早期的FNT是600MHz,其他5个都是1GHz,他们的区别不是内置内存不同,而是封装工艺和接口支持类型 数量上的差异。FB是BGA封装,芯片体积是整系中最大的,而且不内置内存。其他五个都是QFN封装,内置内存,不过内置多少看厂家。像某数字家P4C的8197FS就是内置128M的

    回复
