TP-LINK WDR7300千兆版无线路由器拆机(2100M)

临近双11,数码产品优惠一浪接一浪,看着都流口水,自己还是引不住,买了2款无线路由器回来,其中之一就是TP-LINK WDR7300千兆版(AC2100M),京东购买链接。另一款是mesh路由器,你们猜猜是什么型号!

最近好像流行起来2x2mimo 2.4G(300Mbps)和4x4mimo的5G(1733Mbps)的无线方案,而且支持MU-MIMO。4x4mimo的5G且支持MU-MIMO,让我想起了MT7615N和QCA9984,会不会是其中之一或是其它芯片呢? 这正是我买它回来拆机的主要原因。

WDR7300

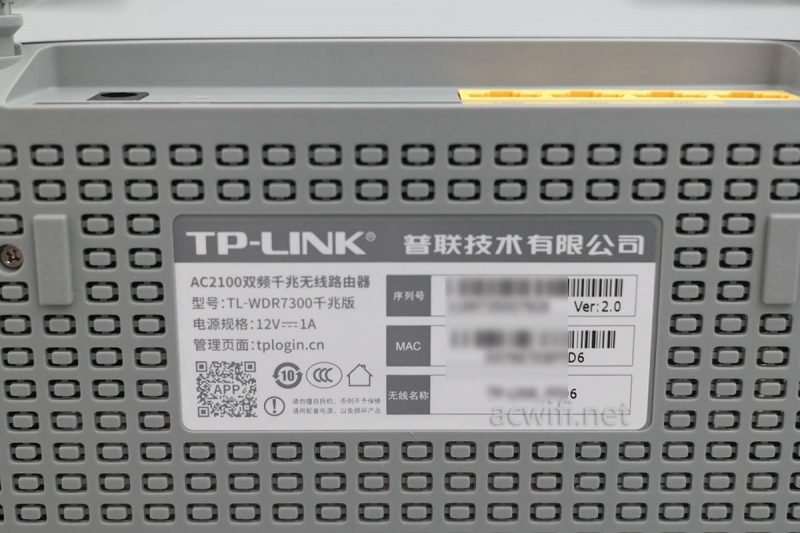

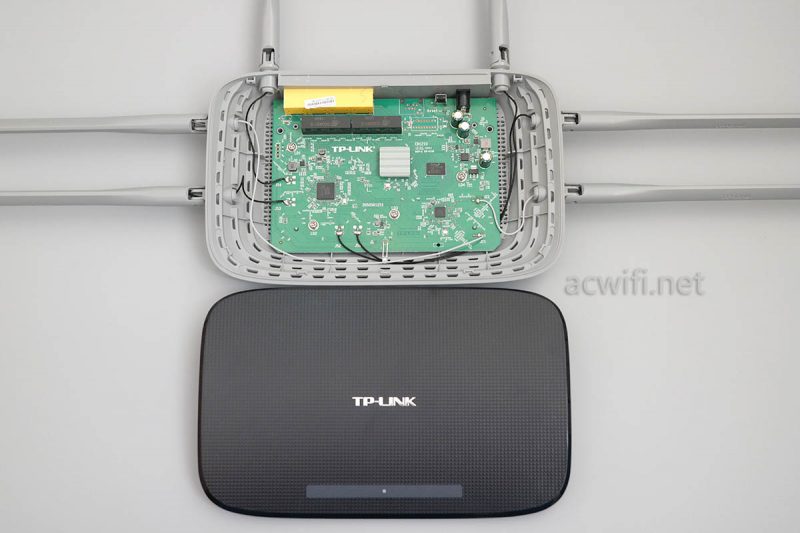

底部就2个螺丝,没有易碎标签纸,不过这个“万年壳子”可是有10个卡口,撬开上盖很费精力和时间,现在打字的手指头都还在痛。(我买到的版本号是V2.0。)

WDR7300

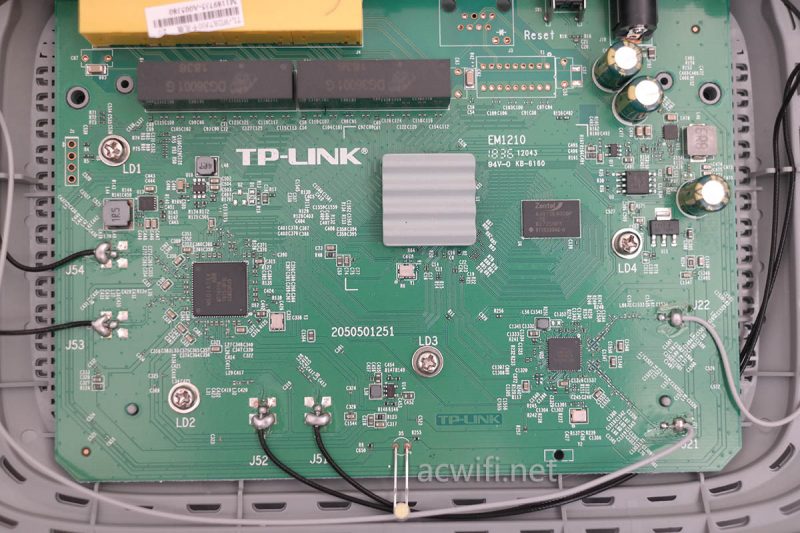

CPU上粘有一块导热硅胶,波浪形,通过“双面胶”粘在CPU上方,比较容易地把它撕开。

WDR7300

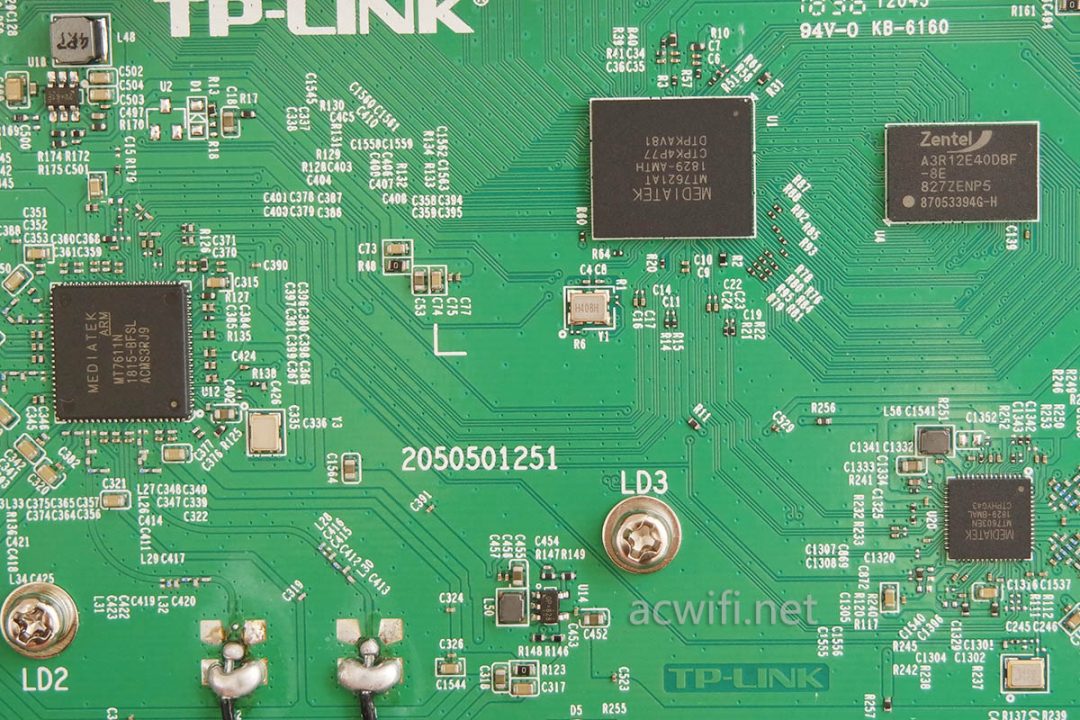

换个镜头来拍清楚一点芯片上的字体。

MT7611N

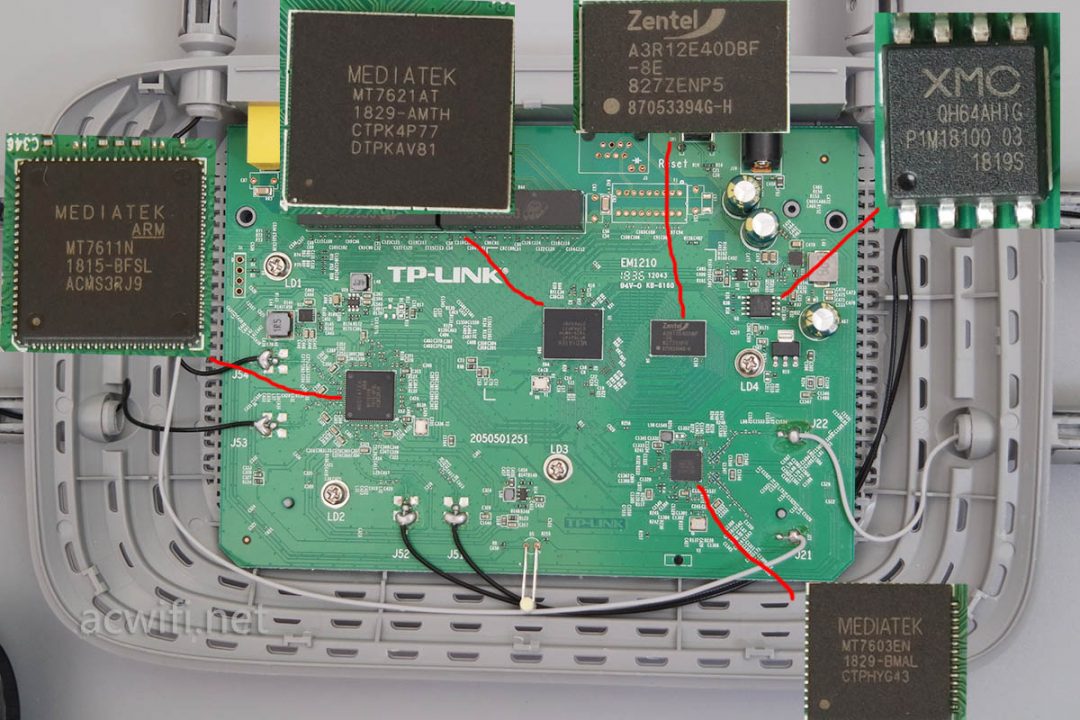

可以看得很清楚,WDR7300千兆版的CPU是MT7621AT,5G芯片则是我没有见过的MT7611N,我没有打错字,你也没有看错,是MT7611N,而不是MT7615N。2.4G芯片是MT7603EN,内存芯片型号是A3R12E40DBF-8E,容量64MB,闪存型号是QH64AHIG,容量应该是8MB。

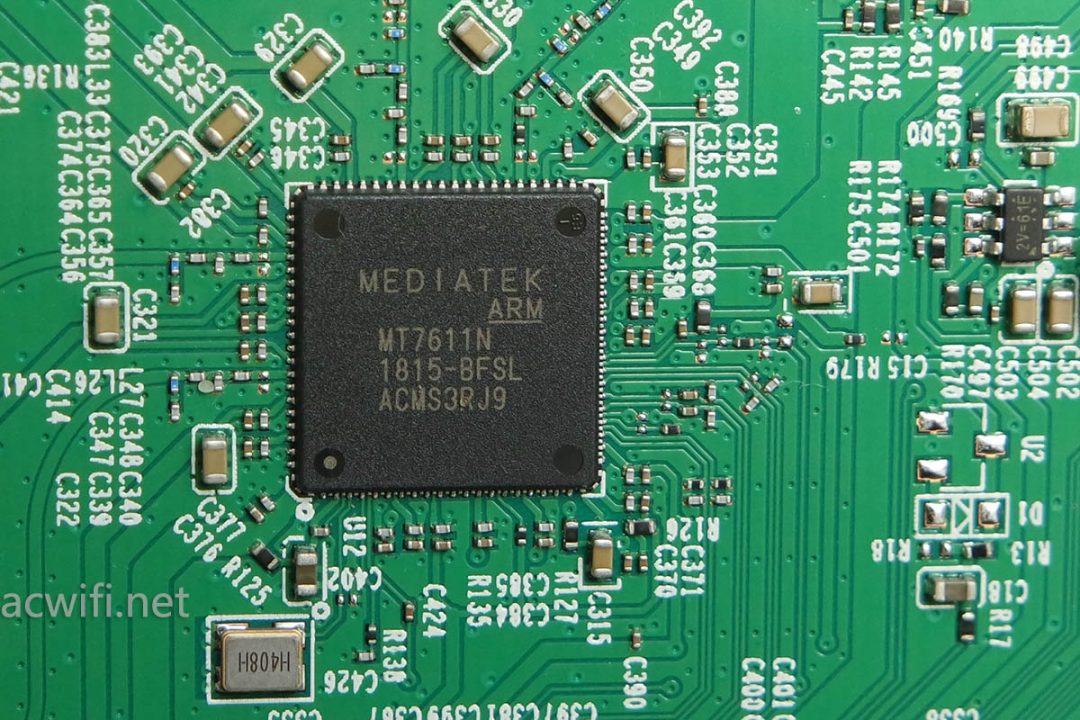

MT7611N

这颗MT7611N,找了MTK官网也没有这个型号的介绍,百度也找不到相关资料说明。看别人拆WDR8640和WDR8610也用了这块芯片(MT7615N+MT7611N)。本人认为这是TP-LINK向MTK“私人订制”的芯片,以降低整机的成本。

MT7611N

芯片周围并没有功放芯片,有点担心它的2.4G信号。

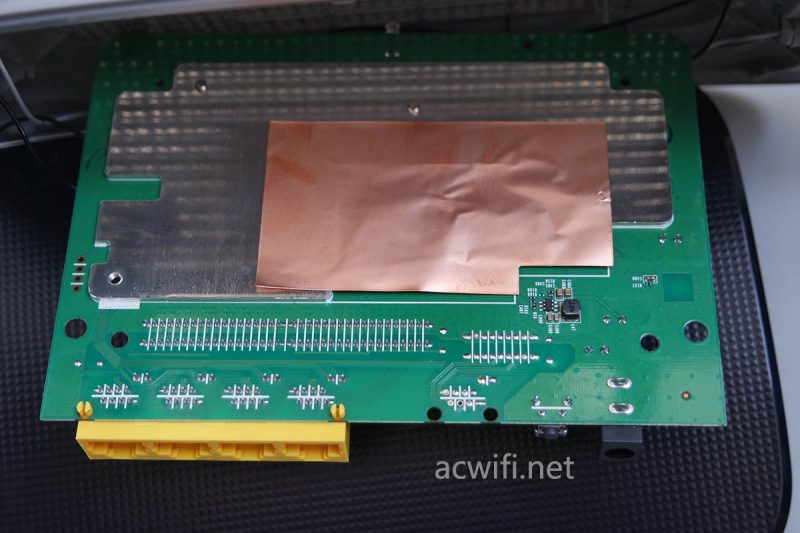

当我准备装回去时,发现主板上有几个螺丝,拆开2个后,翻转主板,看见主板底部有一大片铝散热片。

WDR7300

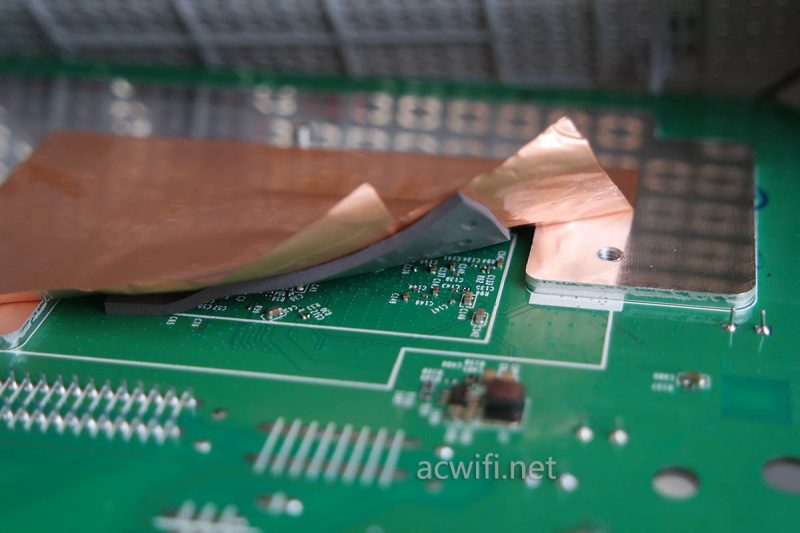

铝片表现还有一块铜箔,它与主板之间有用一块导热硅胶粘连,应该是在CPU芯片背部的位置,这样处理有利于CPU的散热,用导热硅胶把热量通过铜箔传递到铝片上。

WDR7300

之后对WDR7300千兆版的测试,将会把重点放在5G上面,包括它的信号强度,无线传输速度,还有是否真的支持MU-MIMO。待测试完之后,这台路由器便宜卖掉,路由器有点多了,到时商品链接发到微信公众号里。

查了一下TPLINK其它AC2100M产品,型号包括有WDR7400千兆版,WDR7340,甚至WDR7500也是,看来是要把成本较高的高通芯片全面换成低成本的MTK芯片了。

001

若有疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » TP-LINK WDR7300千兆版无线路由器拆机(2100M)

打赏

28 评论

3+6=

  1. 哦屁屁

    mt7611n除了不支持160mhz,其它和MT7615n一个鸟样

    回复
  2. 小浣熊

    哈哈,这个卖出了吗,想入手玩玩

    回复
  3. 观星者

    观星者观星者大神,家里200光纤,买了AC86了,连上5G能跑满,但2.4G只能跑90多左右,地区换了澳大利亚也是这样,测试电脑是2017款MacBook pro,这是正常的吗,如果是,那怎样才能再提高2.4G速度3天前回复16小时前

    回复
    • lz57

      2.4G的能跑到百兆就不错了,提升速度也就是多天线的MIMO,AC86u是1024QAM+3*3MIMO,给电脑插一个相同规格的网卡才有可能能达到宣称的2.4G下750M,还要没干扰

      回复
      • 观星者

        好的,谢谢

        回复
      • 观星者

        受教了,谢谢大神

        回复
  4. 自由天空

    有一个问题请教,无线路由的电磁辐射强度和信号的强弱或者好坏有没有对等关系,例如在距离路由一米距离测量信号辐射,从而推断哪款的信号更好,有没有联系

    回复
    • acwifi.net

      应该成正比关系吧。我没设备测试过这项呢,不敢下定论。

      回复
  5. AAA

    不是吧,现在WDR7400千兆版 V2.0 也确认换成MT方案了????!!!刚刚才买我好害怕,网上拆机图都是QCA的。

    回复
    • acwifi.net

      肯定了。旧版的高通方案是AC1750M,你现在看WDR7400千兆版的速率是不是2100M了。

      回复
      • AAA

        网上有拆机图,WDR7400千兆版 V2.0 2100M的也是高通方案,但是我买的比较晚,不确定是不是缩水了。自己像拆机确认,发现有暗扣,又不敢用力,拆不开/

        回复
  6. hanwckf

    这个mt7611是mt7615的马甲,无线驱动还能通用……

    回复
    • acwifi.net

      希望是同一个东西不同的型号

      回复
      • hanwckf

        我手头的V4.4.2.1 7615驱动的alias表里就有7611这个型号,特别好奇这份驱动能不能在这个7611上面跑,如果可以的话这个破TP还能刷老毛子玩……

        回复
  7. 国际城

    现在花150买斐讯k2p,划算吗?

    回复
    • acwifi.net

      还可以,我觉得150到顶了。再高就没必要

      回复
      • 国际城

        150包邮买了,我想当主路由,要稳定,刷官改还是老毛子的固件?

        回复
        • listea

          我160收了台膜都没撕开的A2板,多的10元当一血钱吧。

          回复
  8. tangminer

    几个月前买过一个7400千兆,给朋友了,比7300多个lan口,网上找拆机图一直找不到,终于看到站长拆这个了,很失望,我一直期望拿他当7615n,无线信号确实不咋的。

    回复
  9. 图图图腾

    这家伙跟小米4,那个买划算点儿,我想买一款300元以下,家里面积120平方米。

    回复
    • acwifi.net

      小米主的5G芯片跟这个,比不了。小米pro最近不是330左右吗,喜欢小米的可以买pro。

      回复
  10. Huwi

    建议WDR7300千兆版和K2或者K2P对比评测,这两个基本就是“基准线”一般的存在。其实很想知道TP这两年出了那么多新款“好看”的路由器,到底值不值得买。

    回复
  11. VK

    和水星的D21G应该是互为马甲

    回复
  12. libcat

    期待新路由3的评测,一直想买来自用

    回复
    • feixy

      我买的新3已退,5g连接永远也达不到满速率,2.4g没怎么试

      回复
      • wanhuatong

        设置80看看

        回复
        • feixy

          不管如何设置,都不行,信号确实不行

          回复
  13. sqliuchang

    不愧是tp,缩水大王
