腾达MW6拆机,全网首拆

不知为何小小的路由器,找遍全网都没有找到有腾达mw6的拆机图,只有自己买来拆开看看了。不过拆机之前,已经对芯片心中有数!在测试华硕AIMESH之前,也要找个参考对象才行,所以买它不是只为了拆,也是为了以后Mesh产品综合测试对比的第一步。

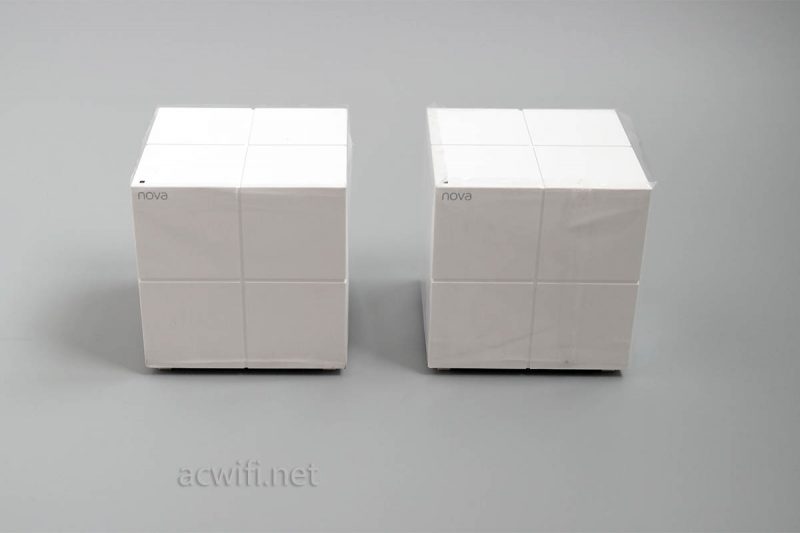

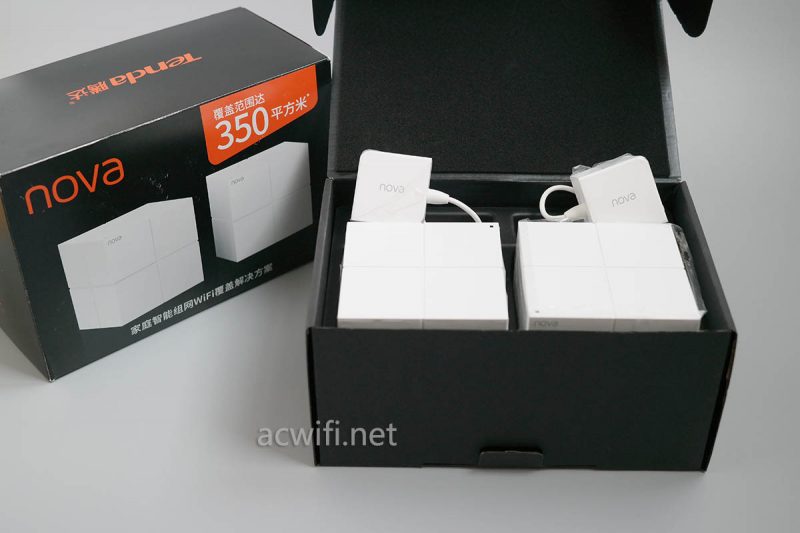

开箱:

mw6

mw6

开箱和外观图就不多发了,网上枪文水文一大堆。我买的是一对,空间不大,只需要一对就够了,估计!

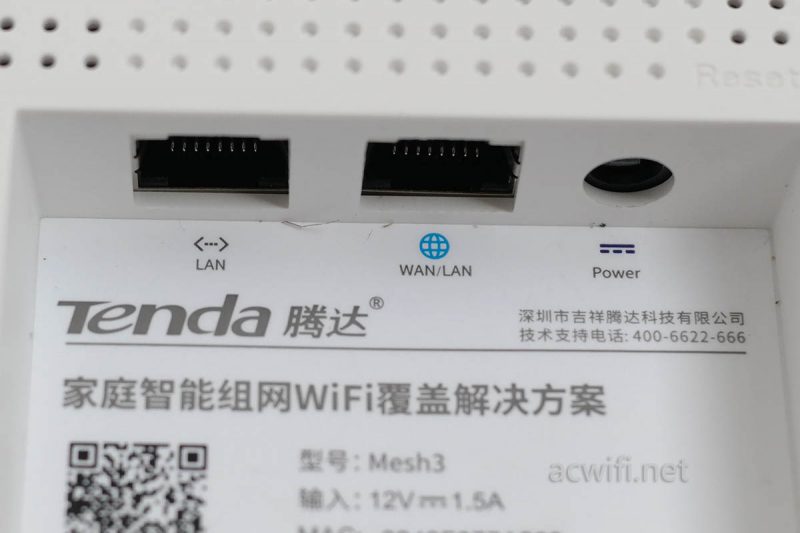

接口都在底部,只有2个接口,自动识别WAN或LAN口,或者2个都是LAN。据说是防止因有些朋友插错WAN口而不能上网。没有USB口的路由器用上1.5A电源 。

mw6

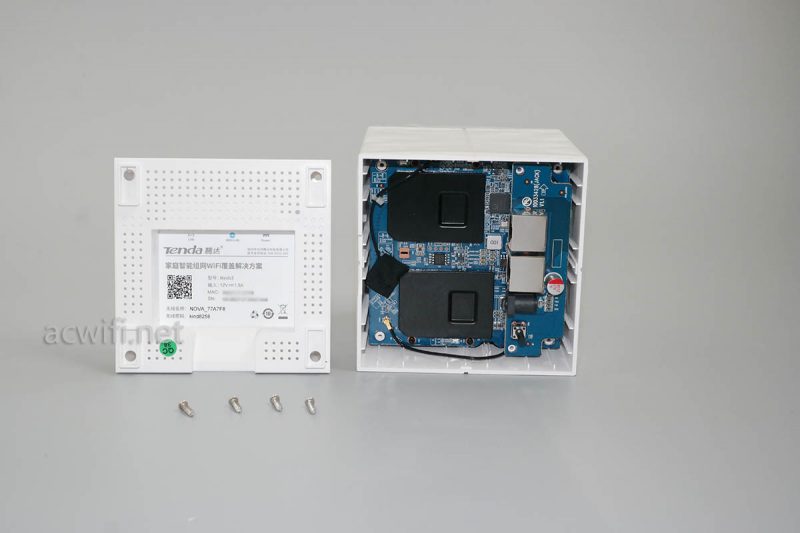

从底部开始直接拆。

mw6

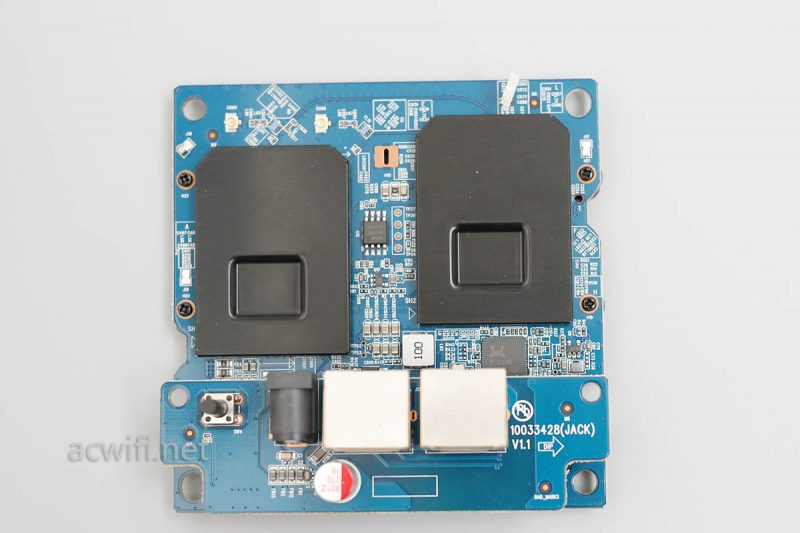

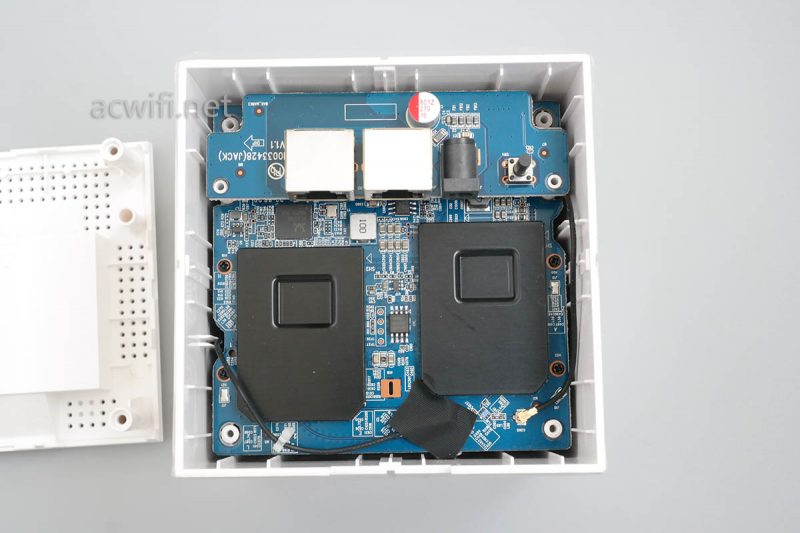

已经看见主板了,芯片组上金属屏蔽罩,还是黑色的罩。拉近点看,已经抓到一只螃蟹了。

mw6

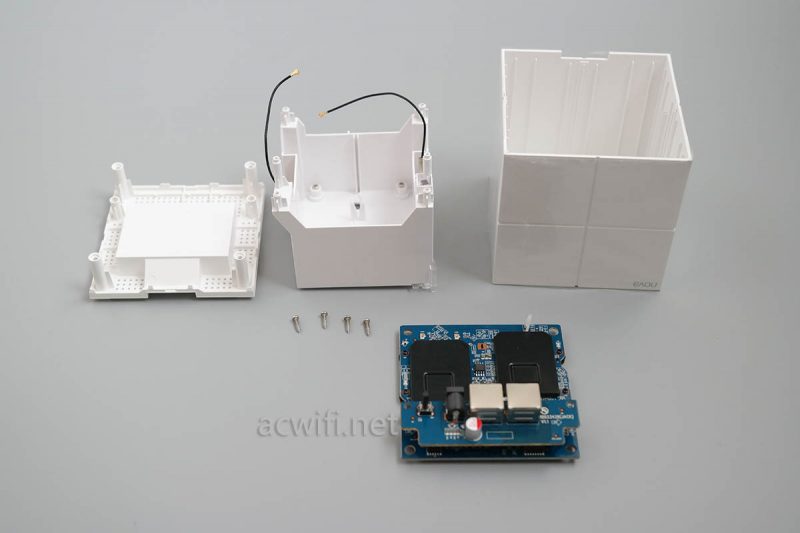

拨掉天线,取出主板。

mw6

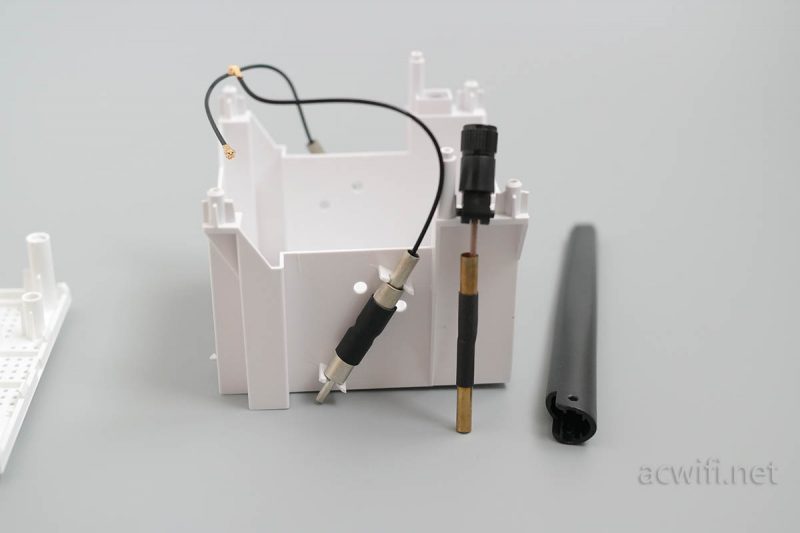

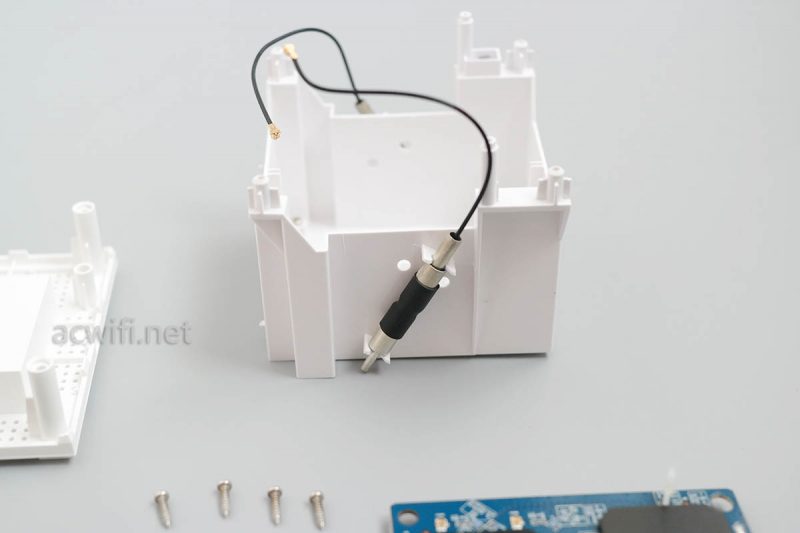

看看内置的两根天线,看着眼熟,好像在哪里见过。有点像华硕Lyra Trio的天线设计。

mw6

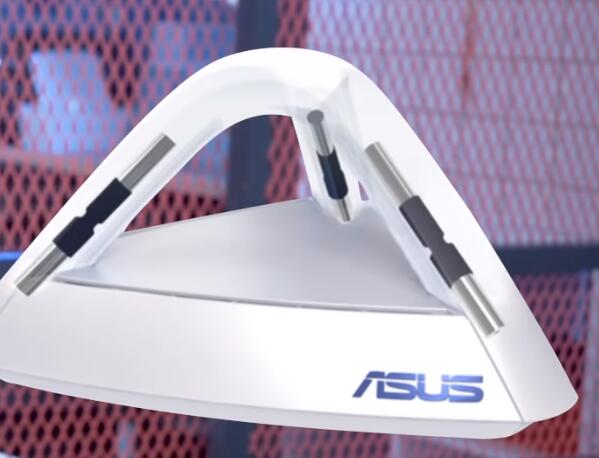

Lyra Trio

拿出几块钱买的华硕天线对比一下,腾达MW6的天线明显粗大,天线不是垂直,而是有一定的倾斜角度,有利于上下空间的覆盖。
mw6

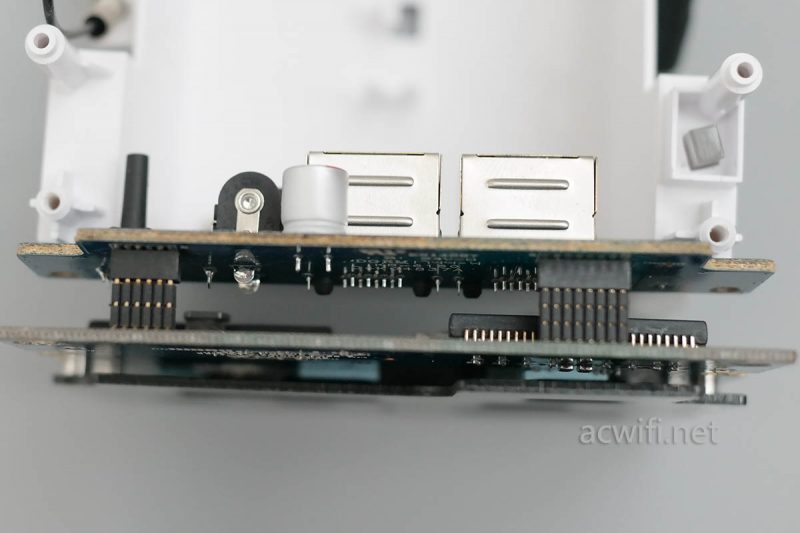

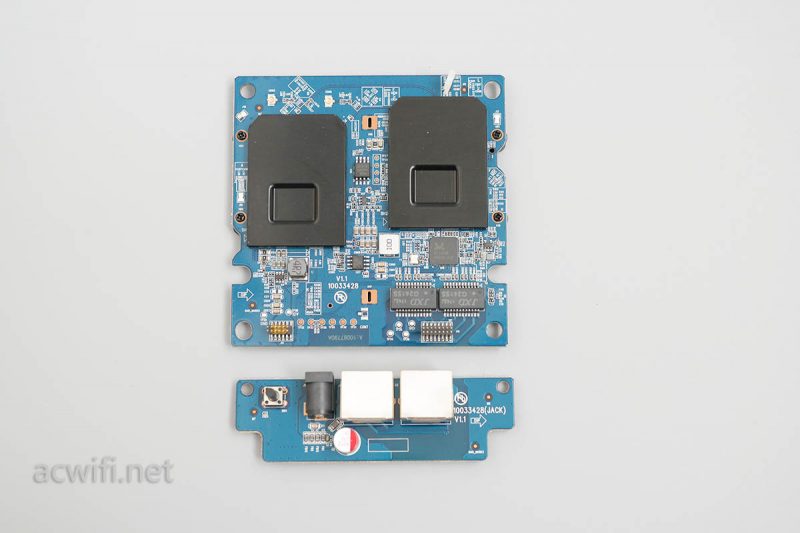

网口电路板与主板相连接。

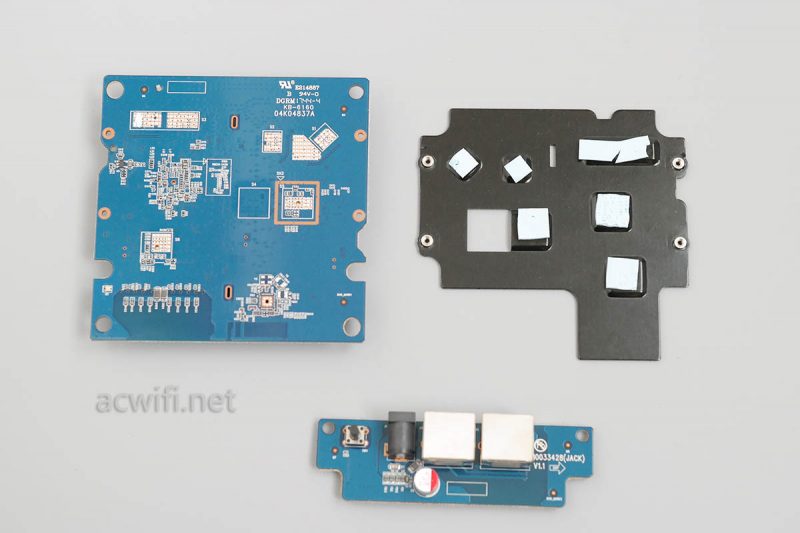

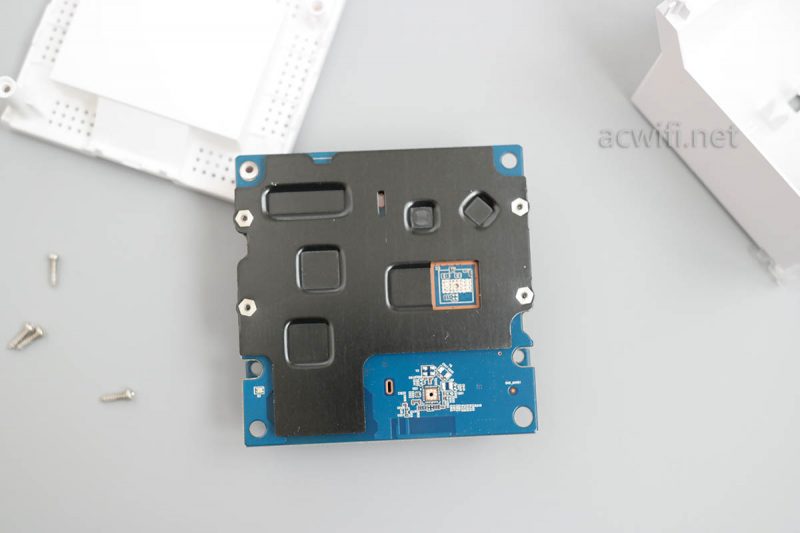

两块电路板分离后,主板背面有一大块金属,当时忘了拿磁铁吸附,不知是铝还是铁了。

mw6

拧下螺丝,用力掀开金属板。

回到正面,拆下屏蔽罩

可以看见所有芯片了。

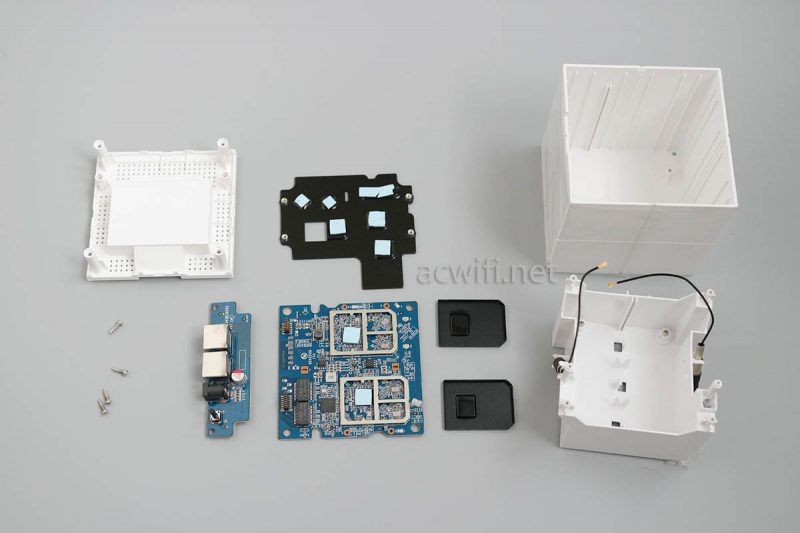

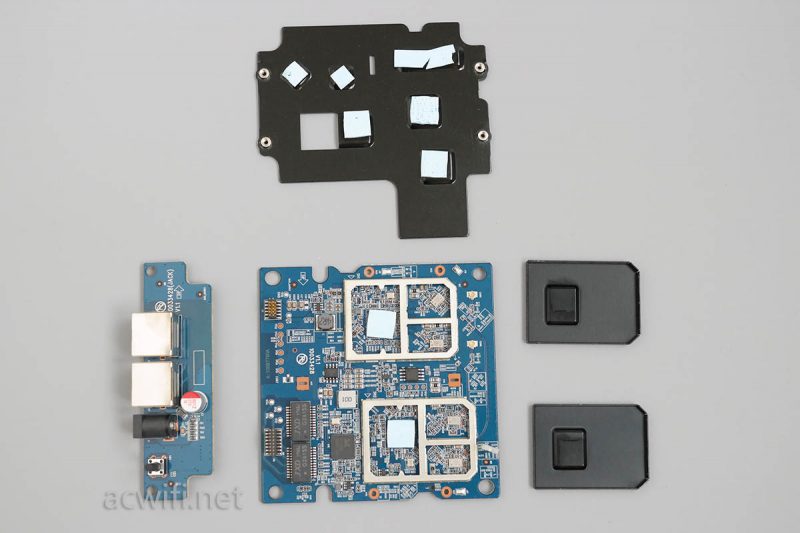

所有的零件

mw6

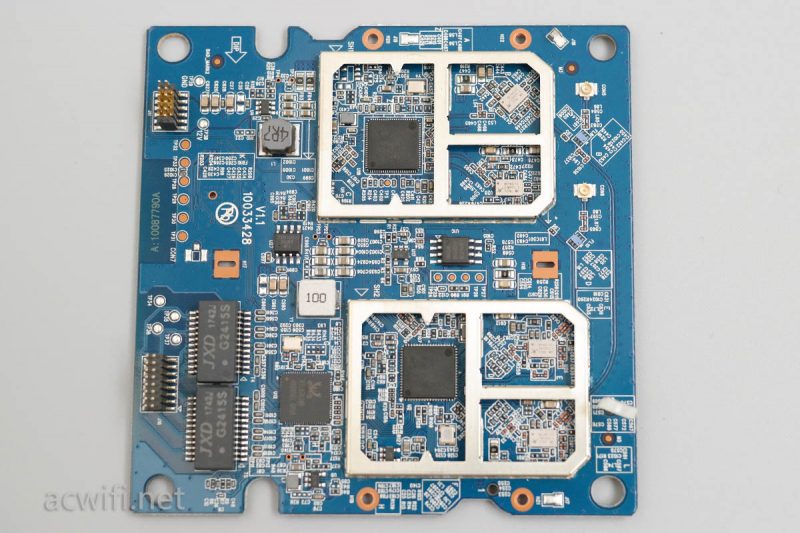

看重点,主板全貌。2.4G和5G都有2个外围功放芯片,外观上来看,第一次看见这个样子。

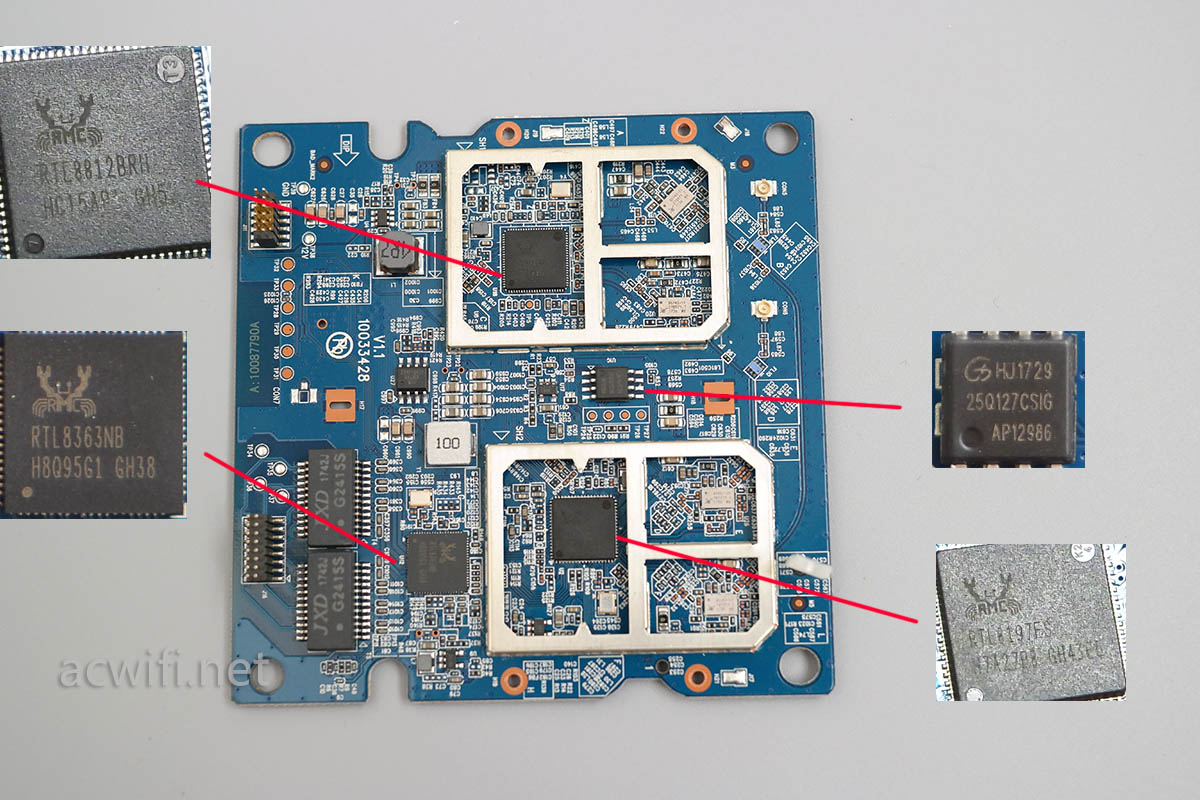

芯片如下图:(点开查看大图)

mw6

CPU是RTL8197FS,频率1G,负责2.4G,内置了RAM,不清楚内存容量多少,没有单独的内存芯片。5G芯片是RTL8812BRH,千兆交换芯片是RTL8363NB,闪存ROM型号是25Q127CSIG,容量16MB。

局部放大来看4颗功放芯片是啥东西:

mw6

5G功放芯片是skyworks的SKY85743-11。整合了LNA和PA。

Features
Integrated high-performance 5 GHz PA, LNA with bypass, and
T/R switch
Fully matched input and output
Integrated logarithmic power detector and directional coupler
Transmit gain: 32 dB typical
Supports 802.11ax: output power:
+18 dBm, –43 dB DEVM, MCS11
+21 dBm, –40 dB DEVM, MCS11
+24 dBm, –35 dB DEVM, MCS9

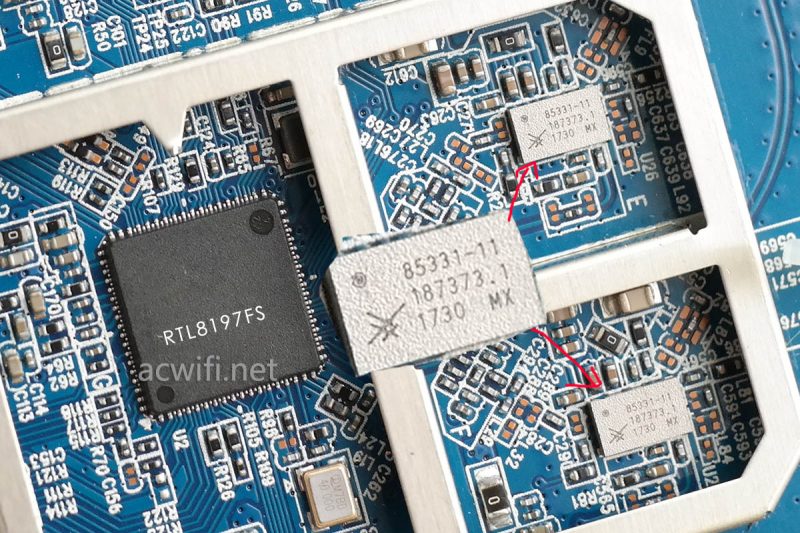

下图是2.4G的功放芯片,也是skyworks公司出的SKY85331-11,也是整合了LNA和PA,增益33dB。

mw6

估计这2个功放芯片在以后的AX路由器中会频繁出现。

SKY85331-11: 2.4 GHz High-Power 802.11ax WLAN
Front-End Module
Applications
Indoor and outdoor 802.11ax networking systems
WLAN-enabled wireless video streaming systems
Features
Integrated high-performance 2.4 GHz PA, LNA with bypass, and
T/R switch
Fully matched input and output
Integrated logarithmic power detector
Transmit gain: 33 dB
Supports 802.11ax: output power:
+20 dBm, -43 dB DEVM, MCS11
+22 dBm, -40 dB DEVM, MCS11
+24 dBm, -35 dB DEVM, MCS9
Integrated, temperature-compensated log detector
High LNA gain: 15 dB
Small (24-pin, 3 x 5 mm) conformally shielded package

四颗功放芯片真的漂亮,尤其是5G功放芯片SKY85743-11,会很期待它的5G表现,毕竟这一颗PA+LNA是高档货,成本不低,怪不得MW6卖那么贵,估计比无线芯片还要贵。

腾达mw6拆完了,为什么只拆了一只?其实都两只装或三只装,都是一样的机身,不分主副。

腾达mw6京东链接

腾达MW6天猫购买链接

不过所有MESH路由器都比较贵了,硬件却不是什么高端芯片,例如2个华硕ACRH17的硬件就可以拼成一套网件Orbi RBK50了,价格却要近3千。网件Orbi京东链接

关于腾达mw6的评测,晚几天吧。因为这几天一直在测试mu-mimo,没停过,不是简单的一台路由和两三张网卡的测试,而是几个路由器和好几种网卡、手机之间的不同组合不同数量的测试。为此还买了些新网卡,测试电脑其中一台经常蓝屏(win10),需要换主板,这些还在快递的路上,这次mu-mimo测试会有新的发现。

若有疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » 腾达MW6拆机,全网首拆
