斐讯K2T拆机,完全暴力拆解

一共买了2台斐讯K2T,因为自己有2个华厦万家帐号,而且老用户也可以免费激活,本以为12小时后就可以收到货的,但是12小时后京东还没有出库,直到今天15号中午才收到货,反正想着一台用来暴力拆解,另一台用来做测试用的,刚刚好。拆解电源部份好折磨人,浪费了一小时,手都磨起了一个水泡。没有螺丝,里面也没有卡扣,就是那么紧合。暴力也要拆它,是因为对这个电源盒子很好奇,不知里面是什么东西,毕竟这样的分体路由器还是第一次遇到。拆之前我已经激活了K码,分2个月返还,第一个月99元,第二个月600元,激活成功后,可以放手干了。

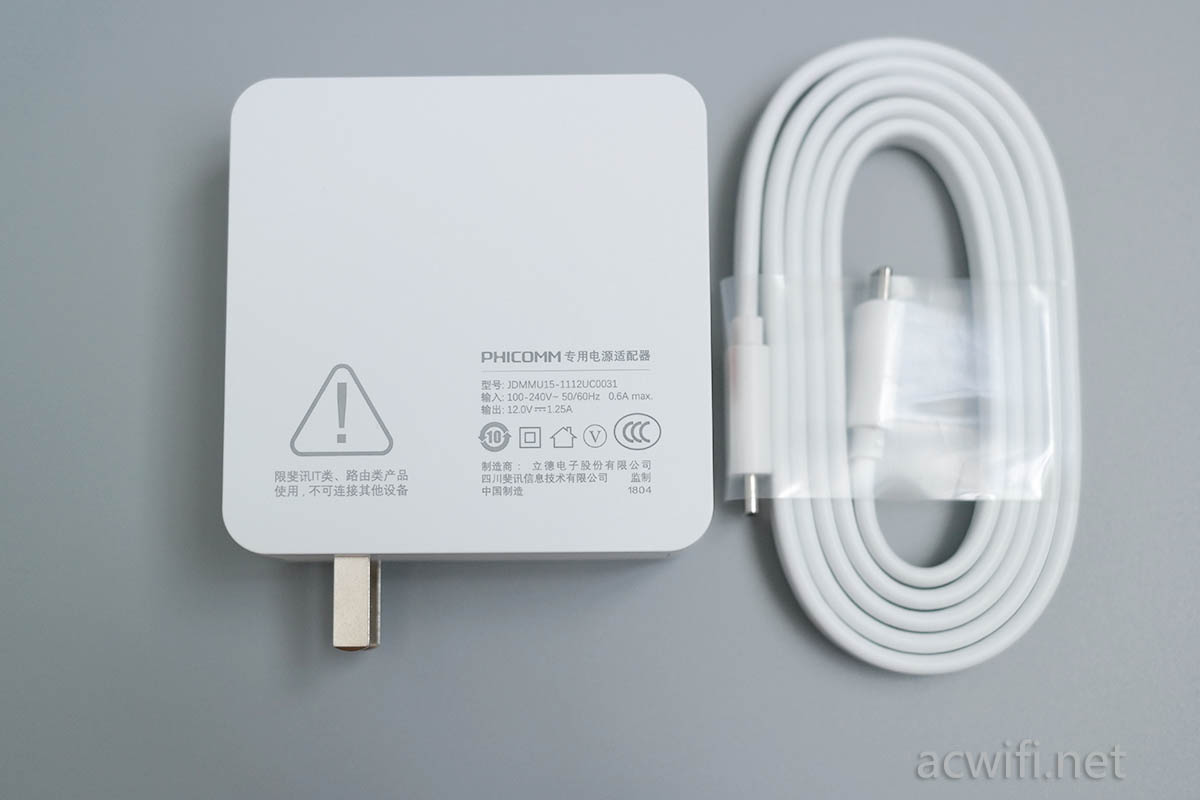

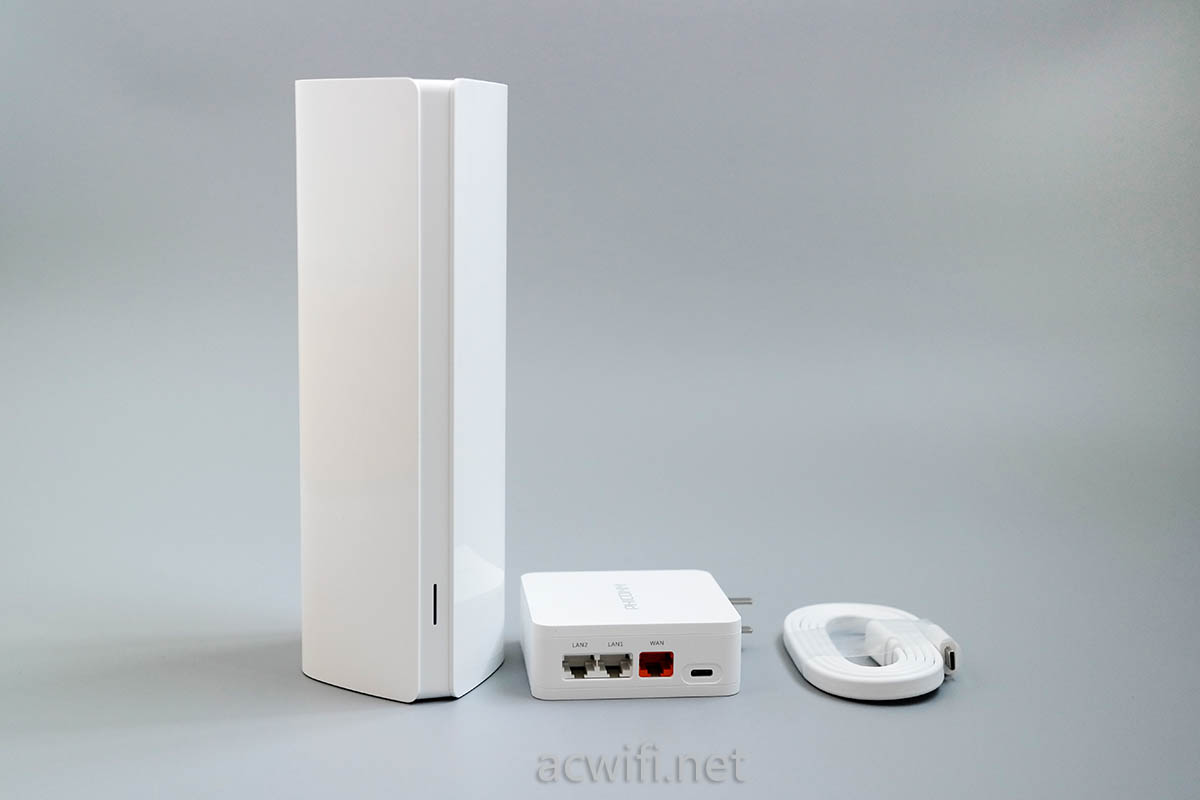

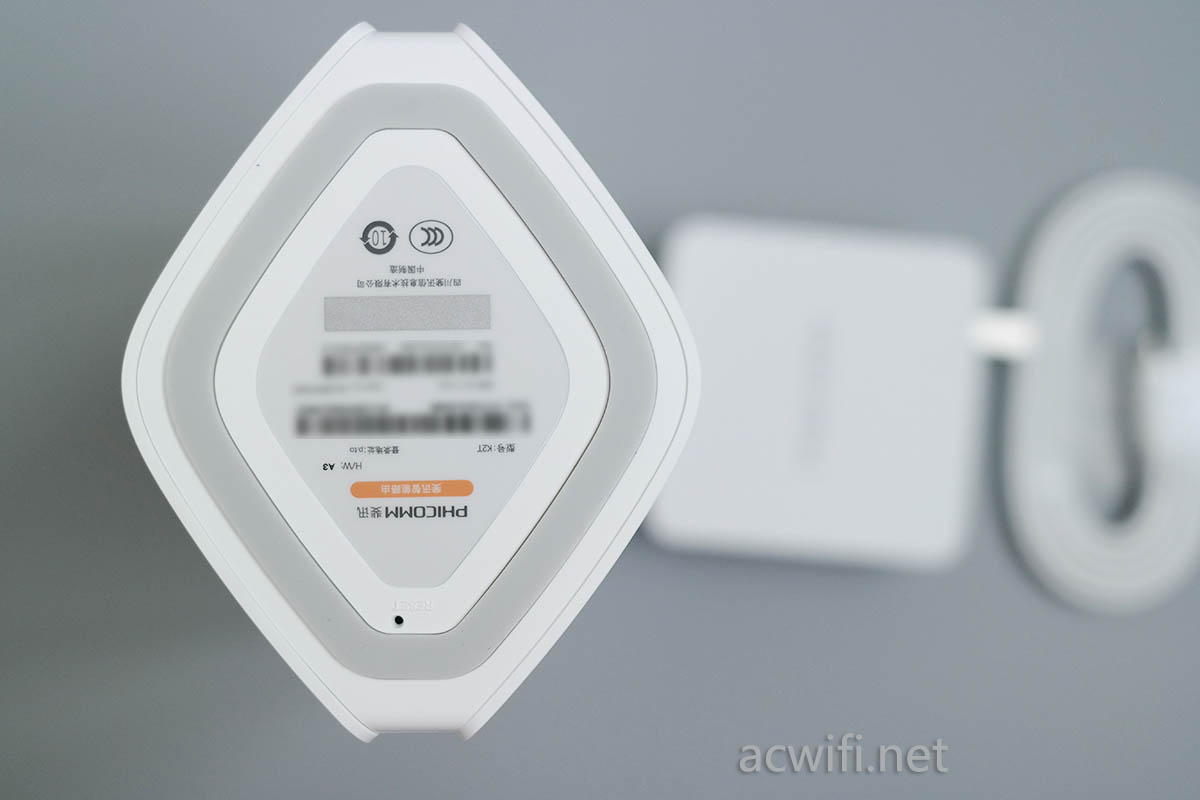

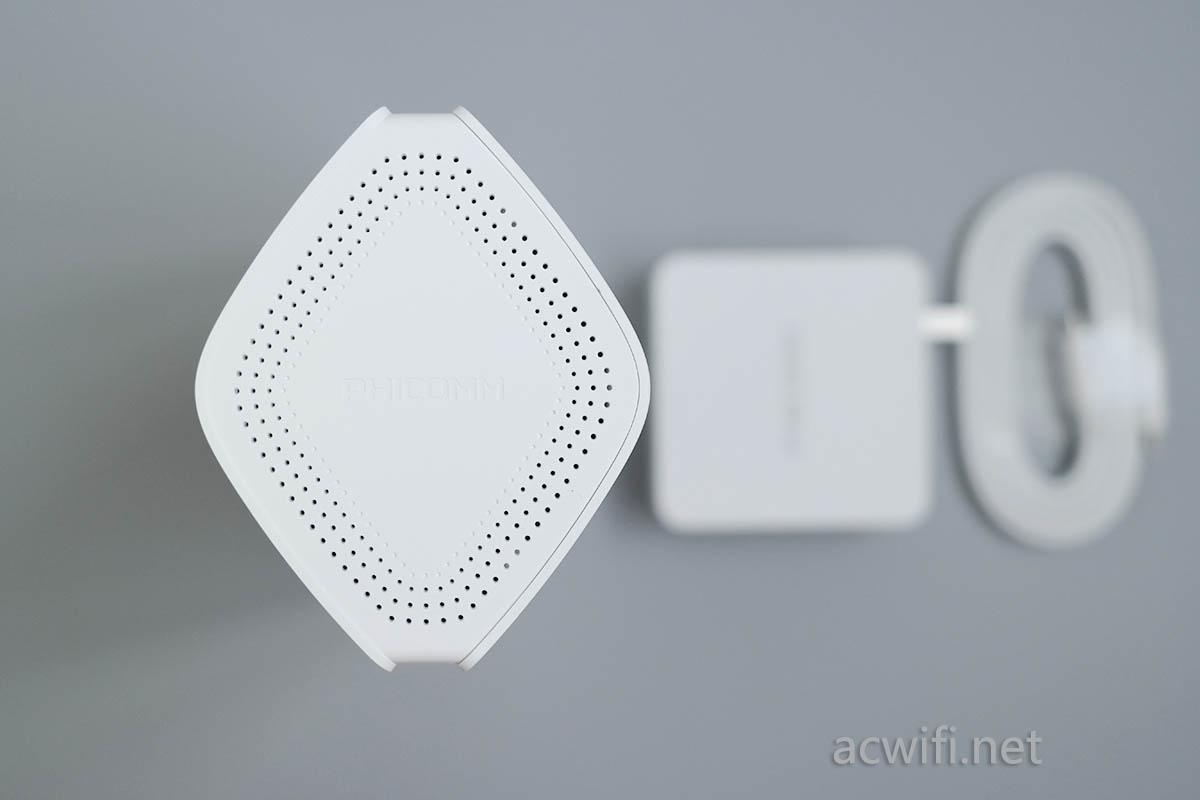

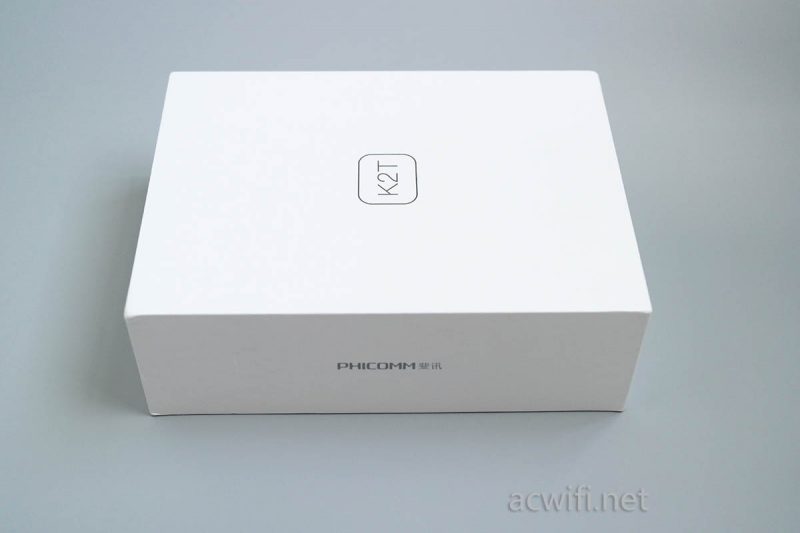

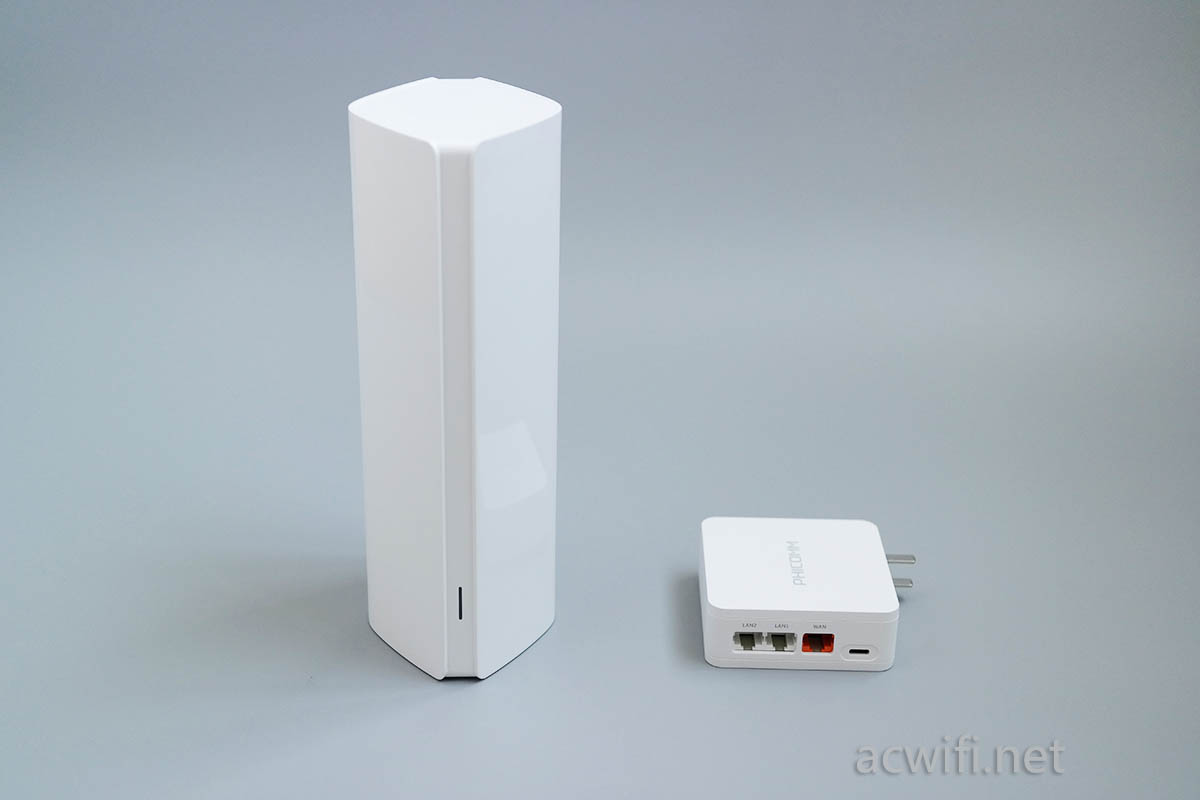

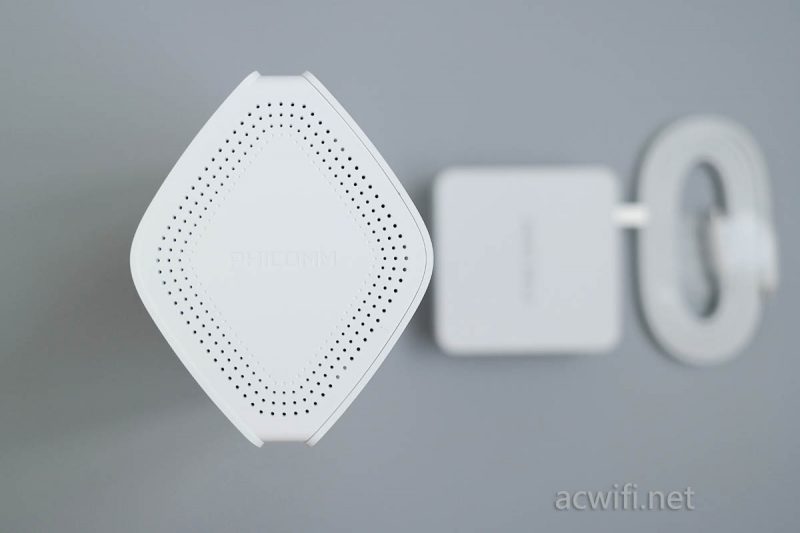

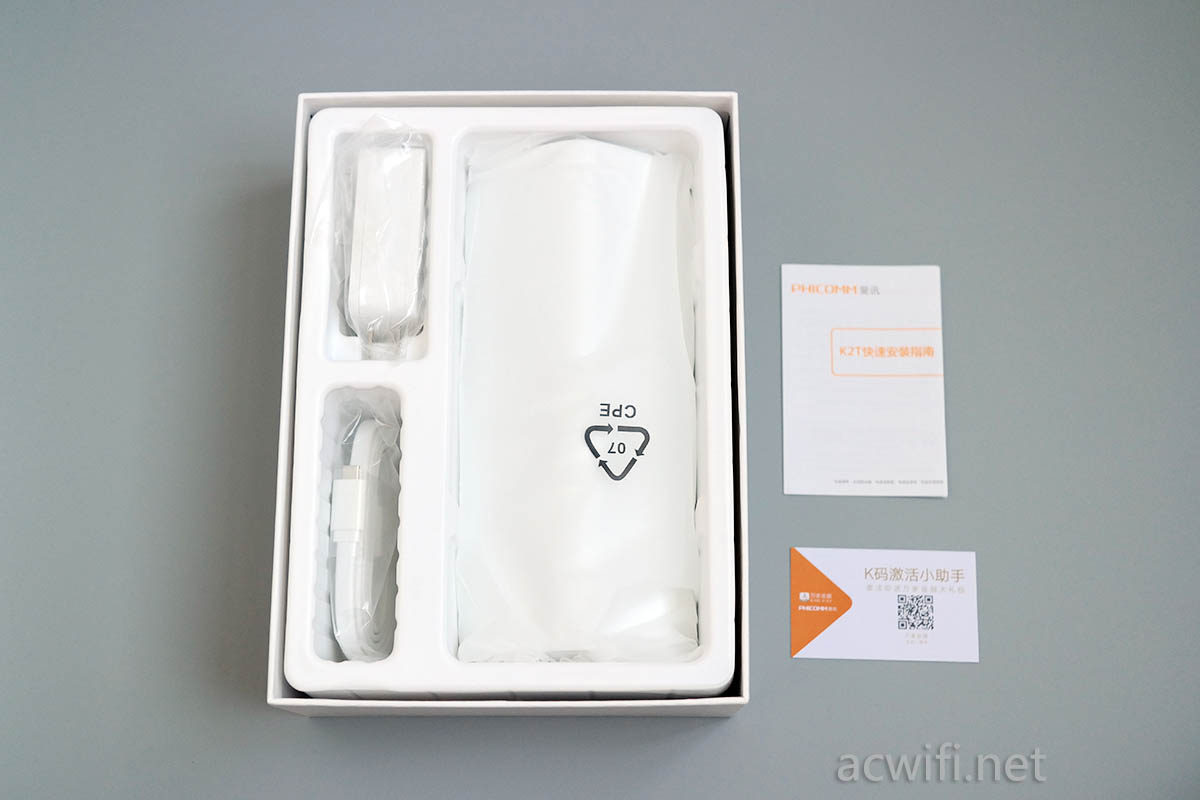

斐讯K2T开箱图:

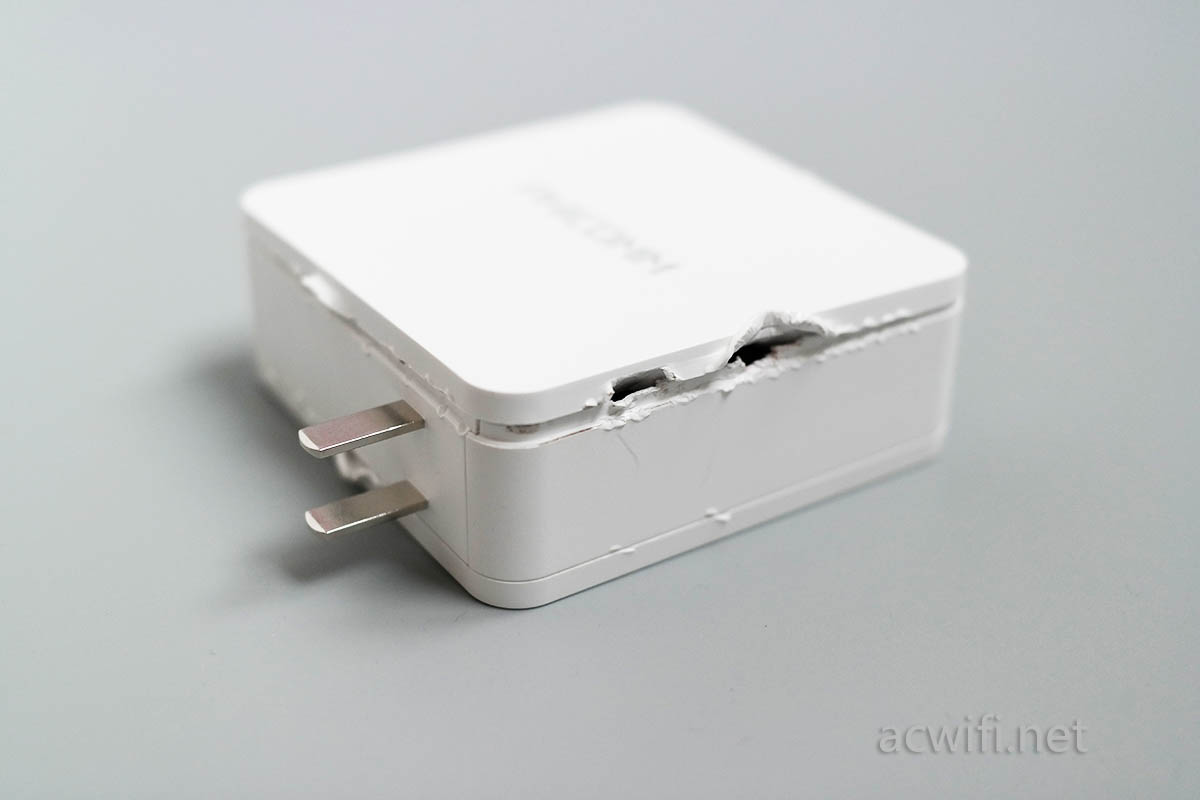

怀着要干死它的决心,终于把外壳打开了,我发文前还没有安装回去,因为有壳子有些变形了,扣不严的感觉,以后慢慢弄吧,这台留着以后刷第三方固件,总会有第三方固件可刷,高手都在民间。

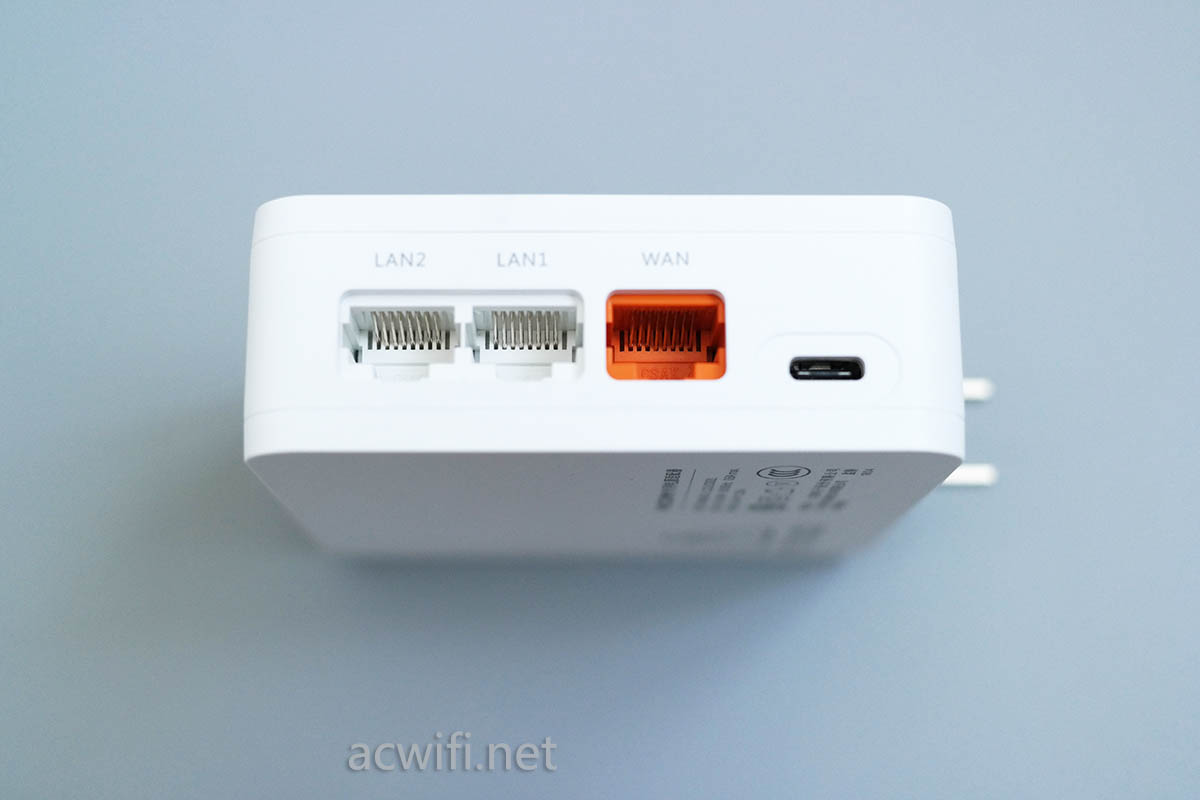

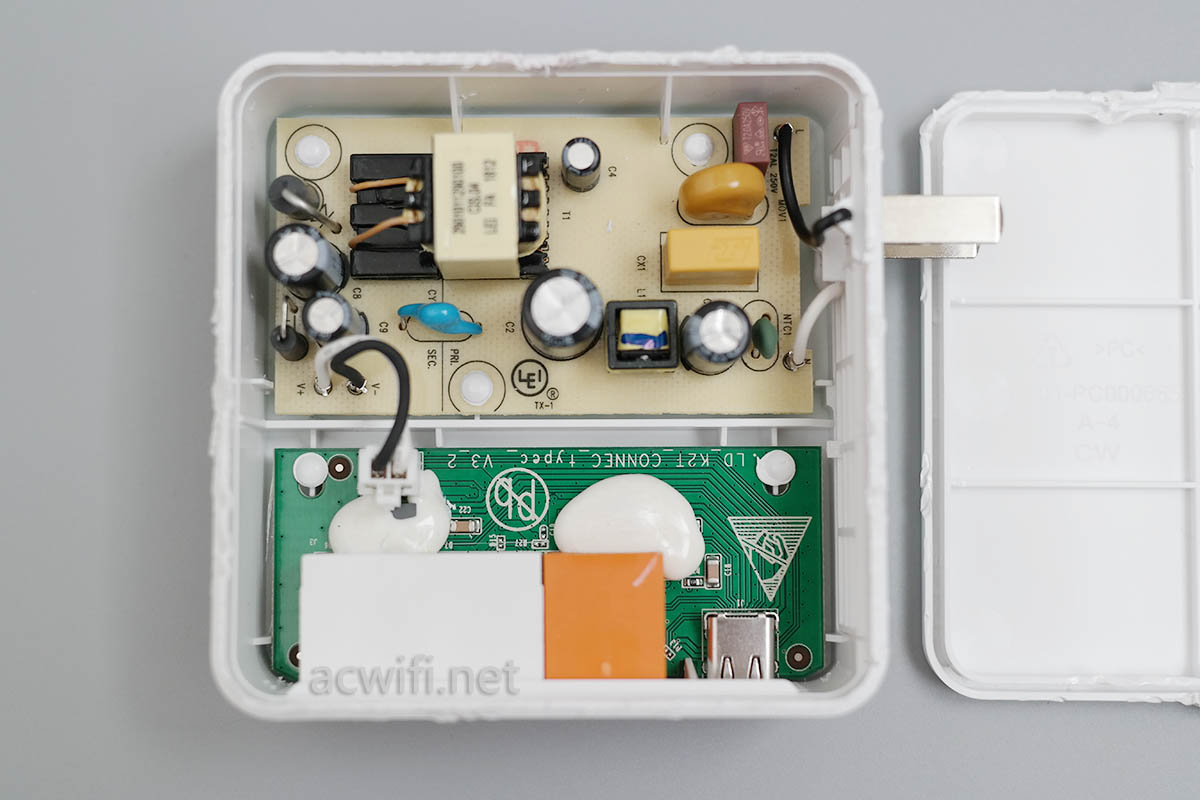

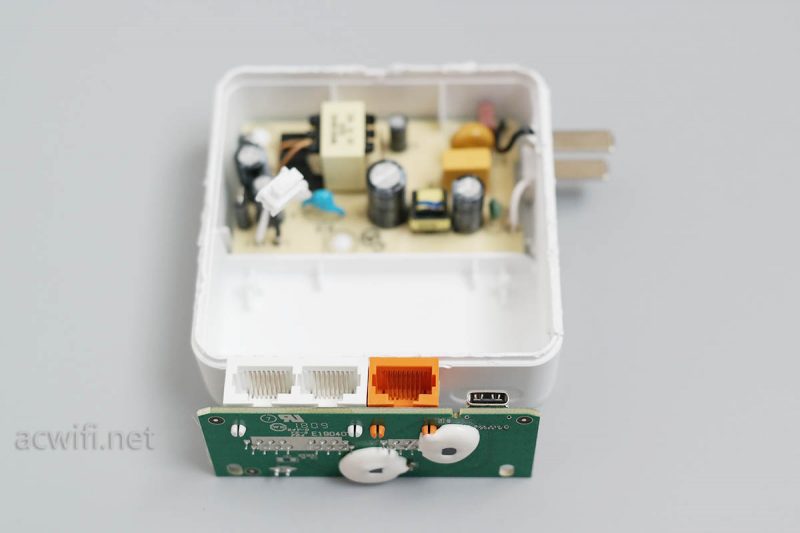

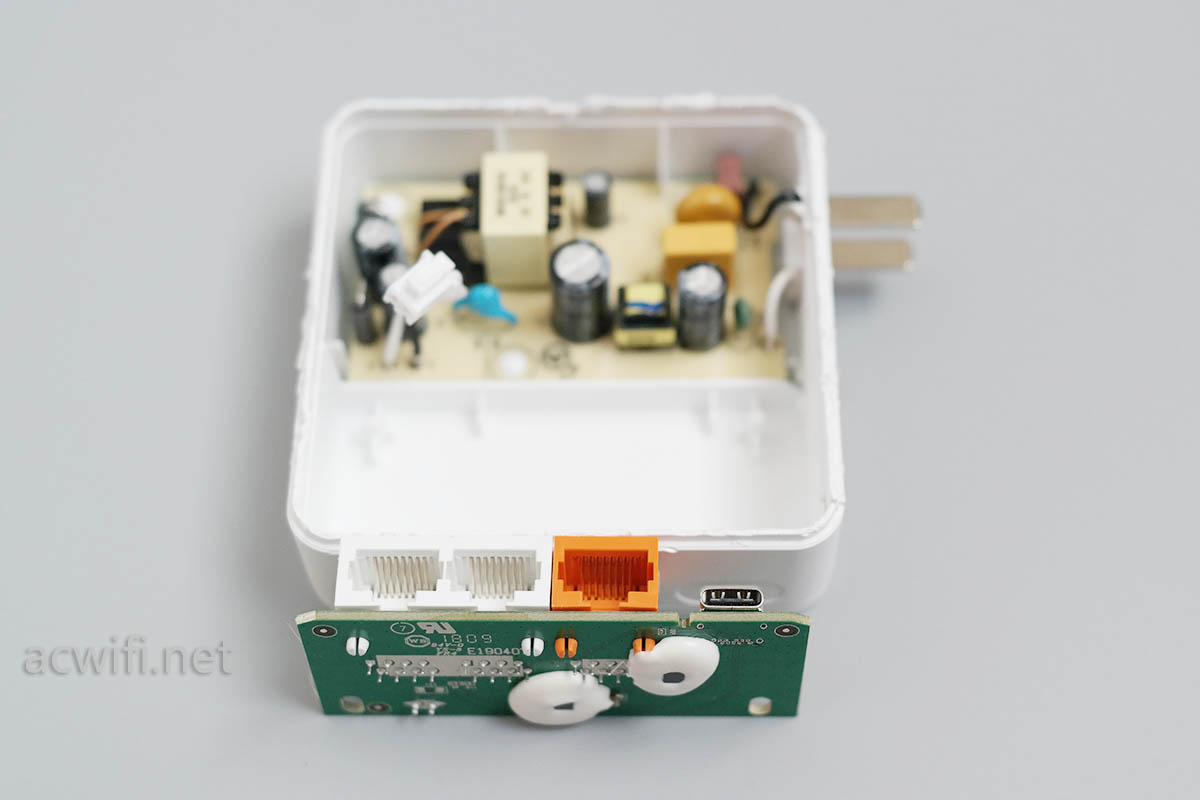

里面有2块电路板,一块是变压整流,一块是2个LAN口与1个WAN口,还有一个Type-C接口,它与主机通过附送的Type-C数据线相连。我把下方的板也拆下来,我想看看底部有没有什么芯片之类的。

K2T

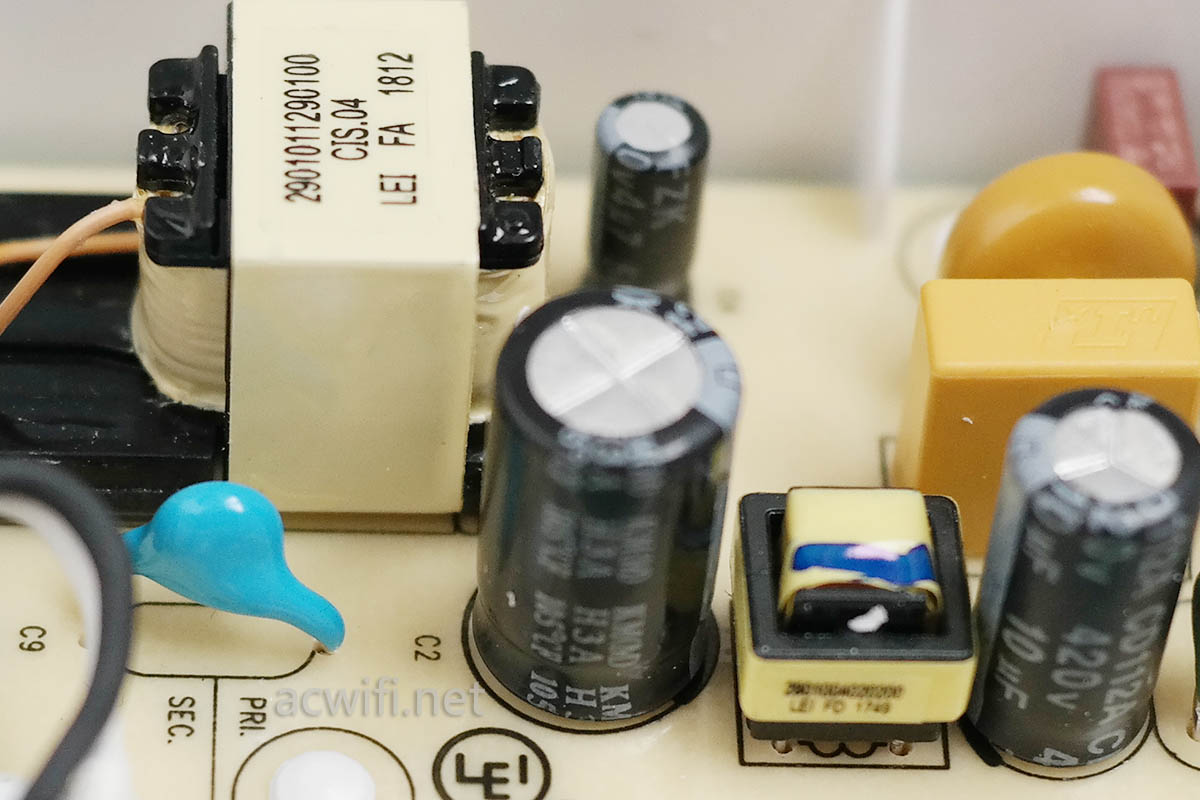

电源部分,电容有一个420V 15μF,一个420V 10μF,一个16V 680μF,一个16V 330μF,还有一个更小的看不清楚了。

K2T

拨掉与下方网络主板的电源连接线,把电源接上电,查看空载时的功率为0W,用电表测量输出电压11.8V。

K2T

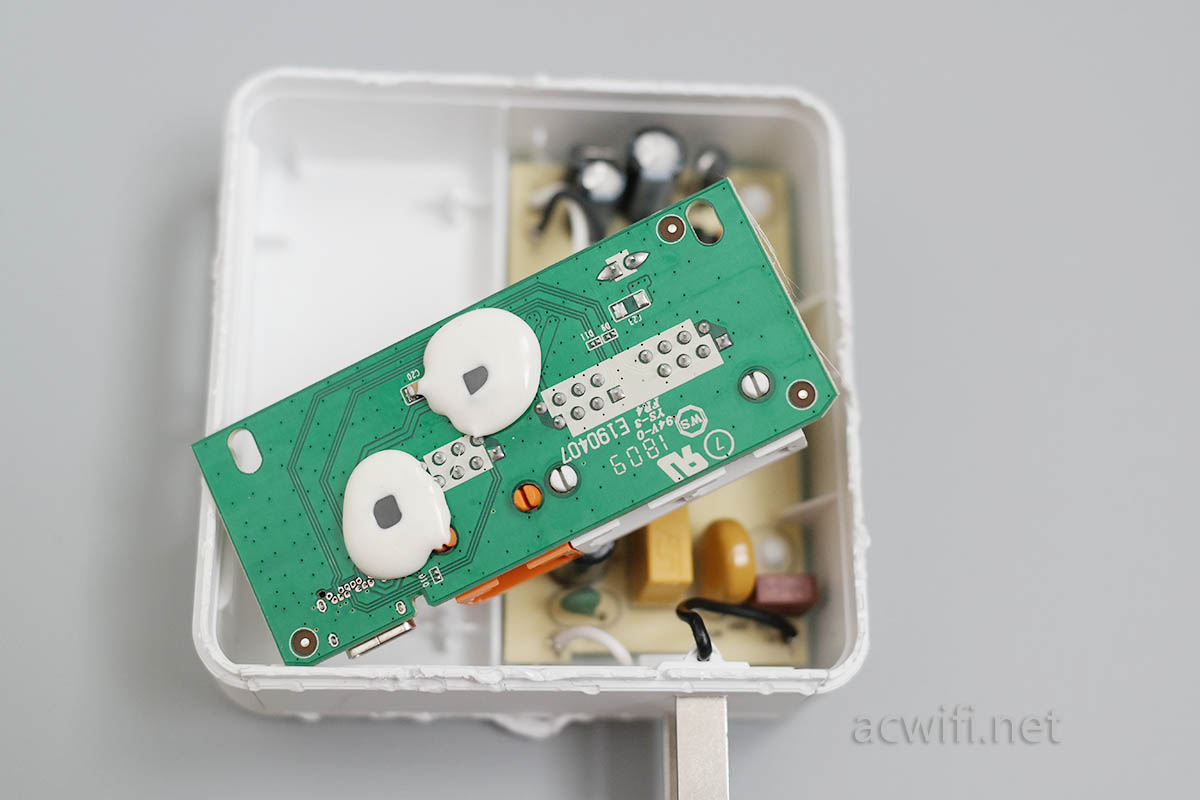

上下两面都有2块白色的胶体覆盖住一个元件,好难除去,不知是什么东西,懂电路的朋友请留言告之。

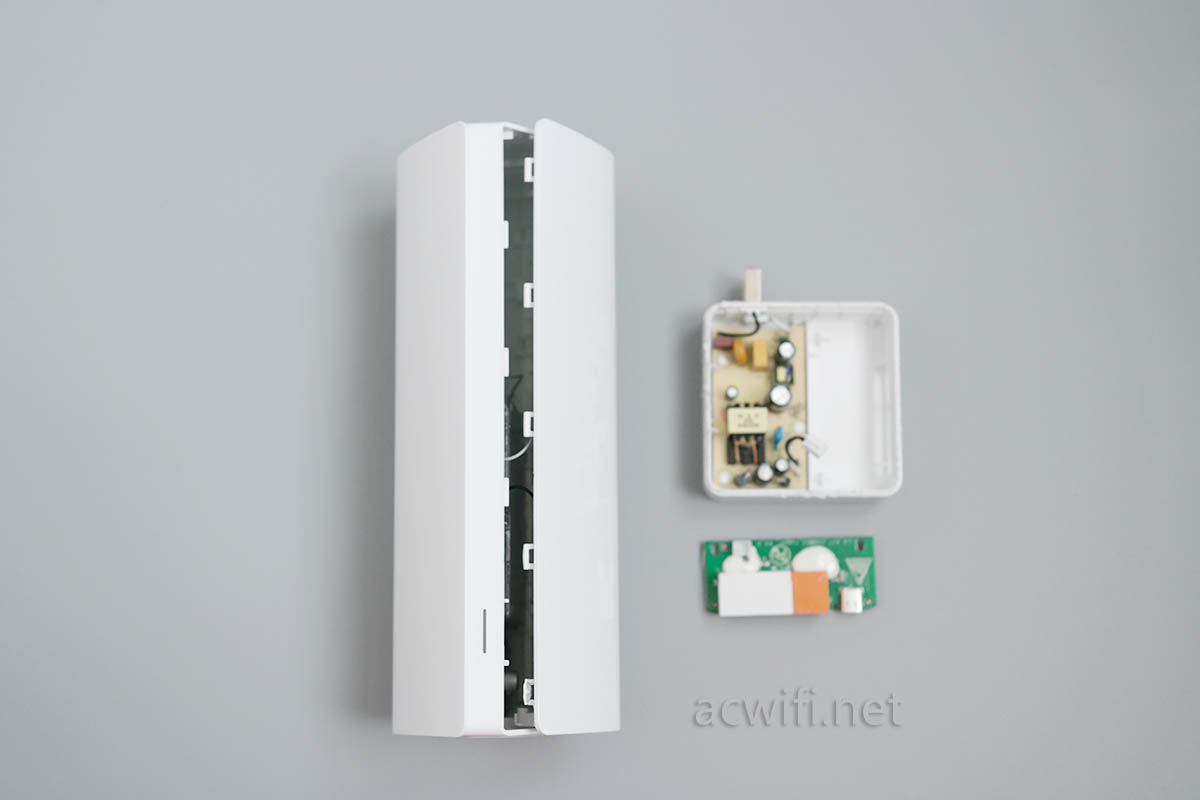

接下来拆开路由器机身就简单得多了,里面有几个卡口,轻松撬开。

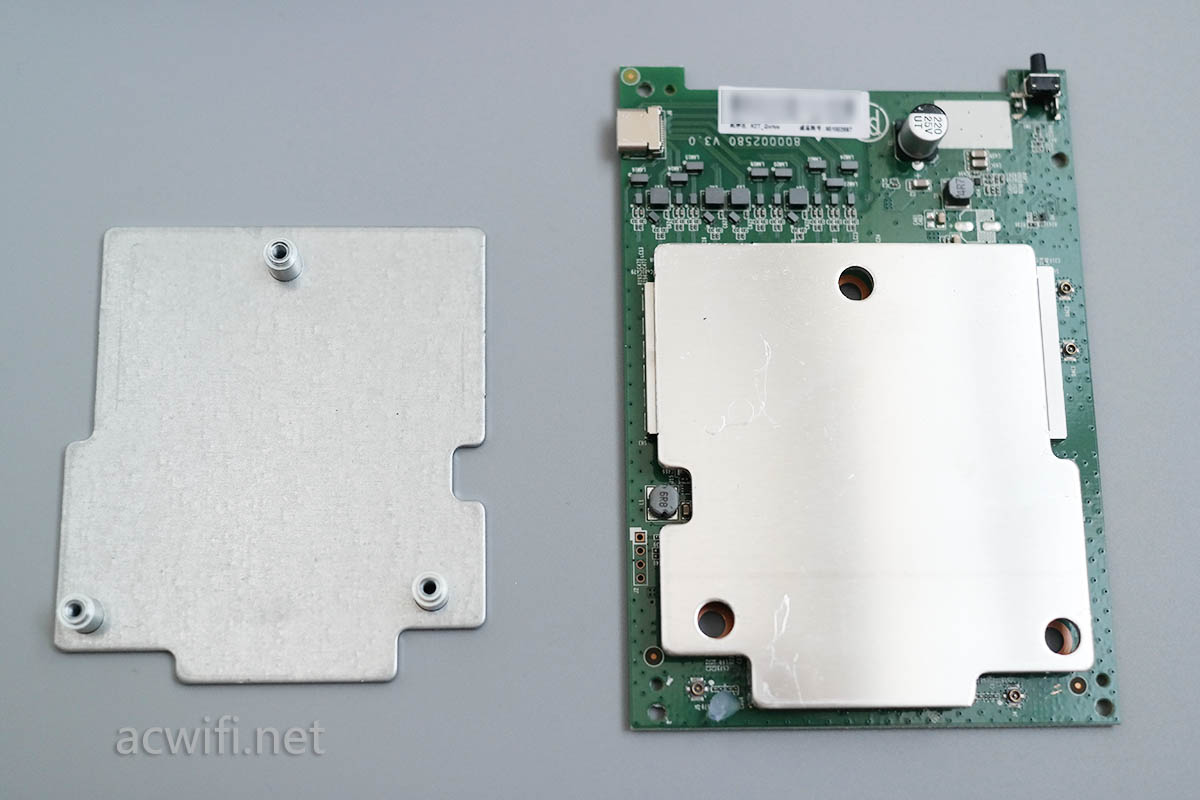

内置PCB板天线,一共有4根,2根2.4G,2根5G。有一块主板,主板高度大概是机身的一半。主板大半面积被一块金属散热片所覆盖,放磁铁上去,迅速吸住,铁片无疑。拧下三个螺丝,拆下散热铁片,底部还有一块与之一样大小的散热片,它是铝的,因为不受磁,铁块与铝块的厚度差不多,但重量相差明显。所以不受磁的肯定是铝金属(废话)

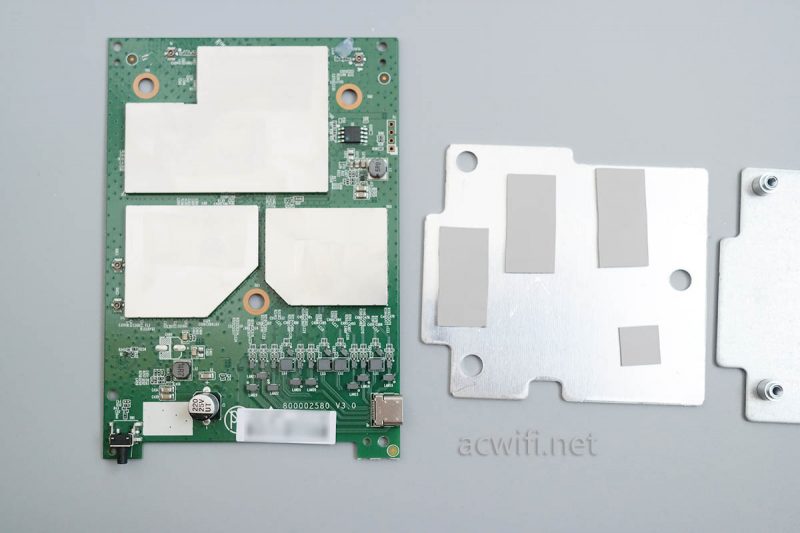

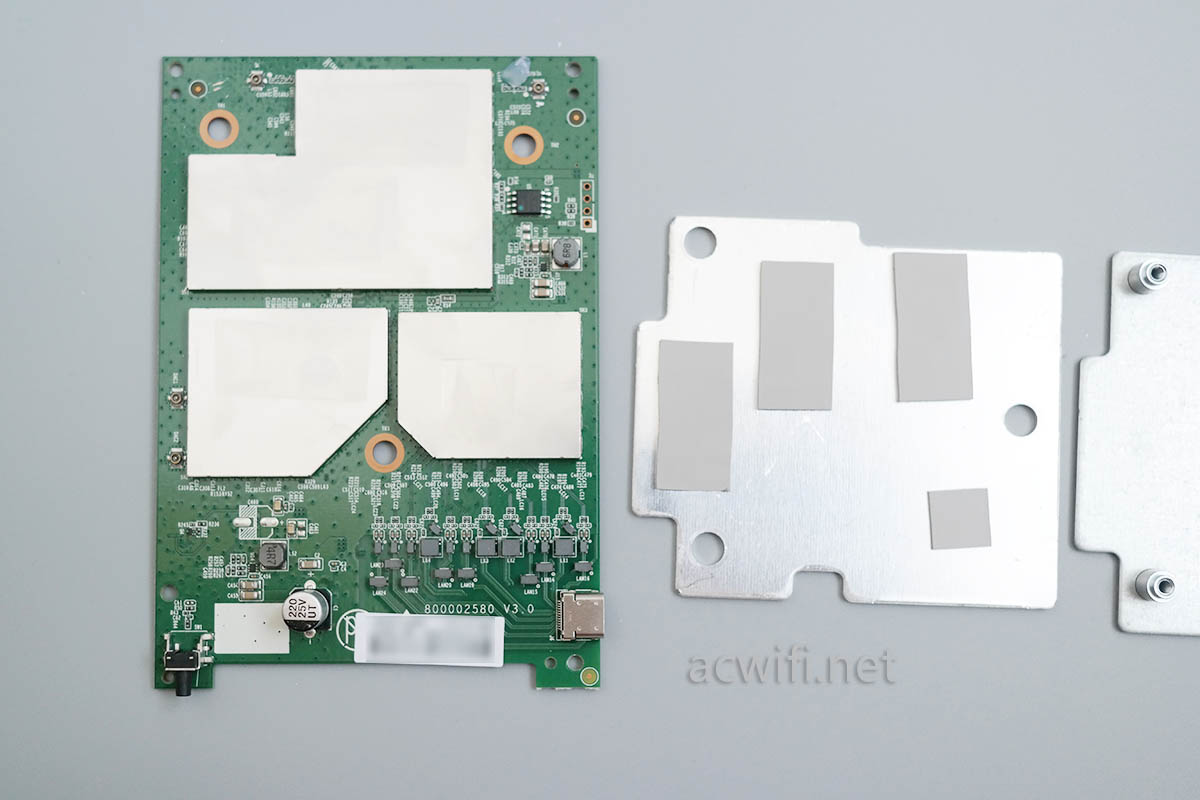

散热铝片底部就是芯片屏蔽罩,两者中间有导热硅胶垫。

K2T

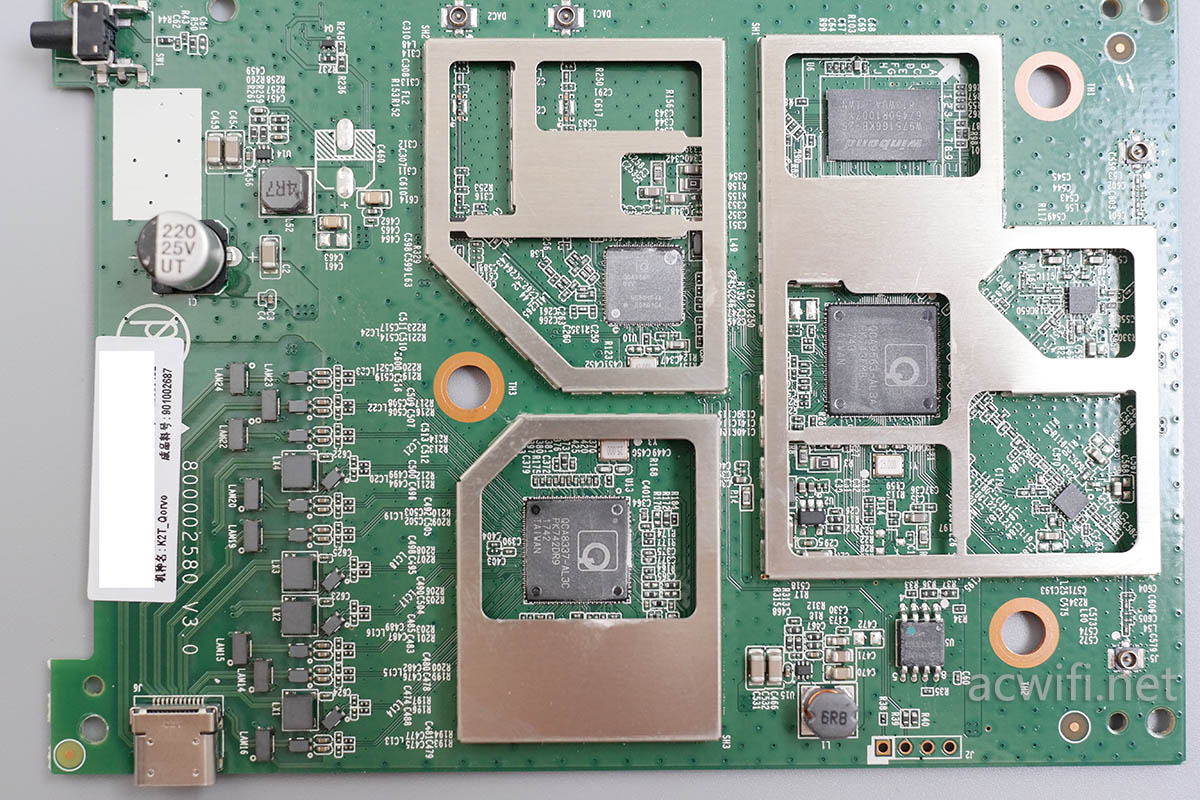

再拆开屏蔽罩,终于可以看清芯片型号了,散热用料这么足,用在低发热的高通芯片上,有点太多了吧!

K2T

用婴儿爽身粉抹一点在芯片表面,这样型号显眼一些。(点开查看大图)

K2T

跟之前预料的一样。

CPU是QCA9563,同时负责2.4G的工作;

无线功放芯片型号是4252 xx26,型号是RFFM4252;

5G芯片是QCA9886,没有外置独立的功放芯片;

QCA9886附近有2个小的芯片,估计是功放,太小了,且被上面的金属片挡住了;

内存芯片型号是W9751G6KB-25,容量是64MB;

闪存型号是25Q127CSIG,百度查了一下资料,说是16MB容量( 128Mbit );

千兆交换机芯片型号是QCA8337。

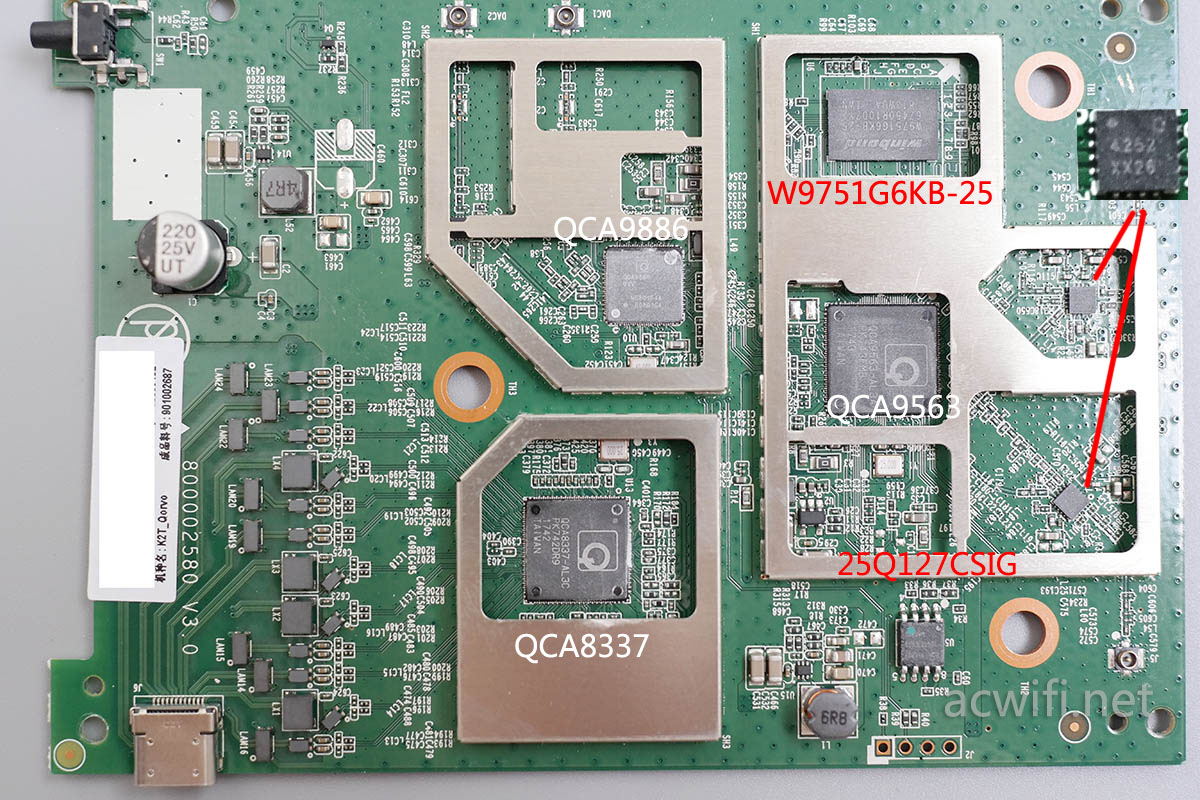

我把所有芯片型号标到主板上,方便观看,如下图:

K2T

主板上的Type-C接口,数了一下,一共有12个针脚,每2根为一组,这些都连接到QCA8337千兆交换芯片里。不懂这K2T分体路由器的连接方式是啥,懂的也可以留言说一下,我作修正。

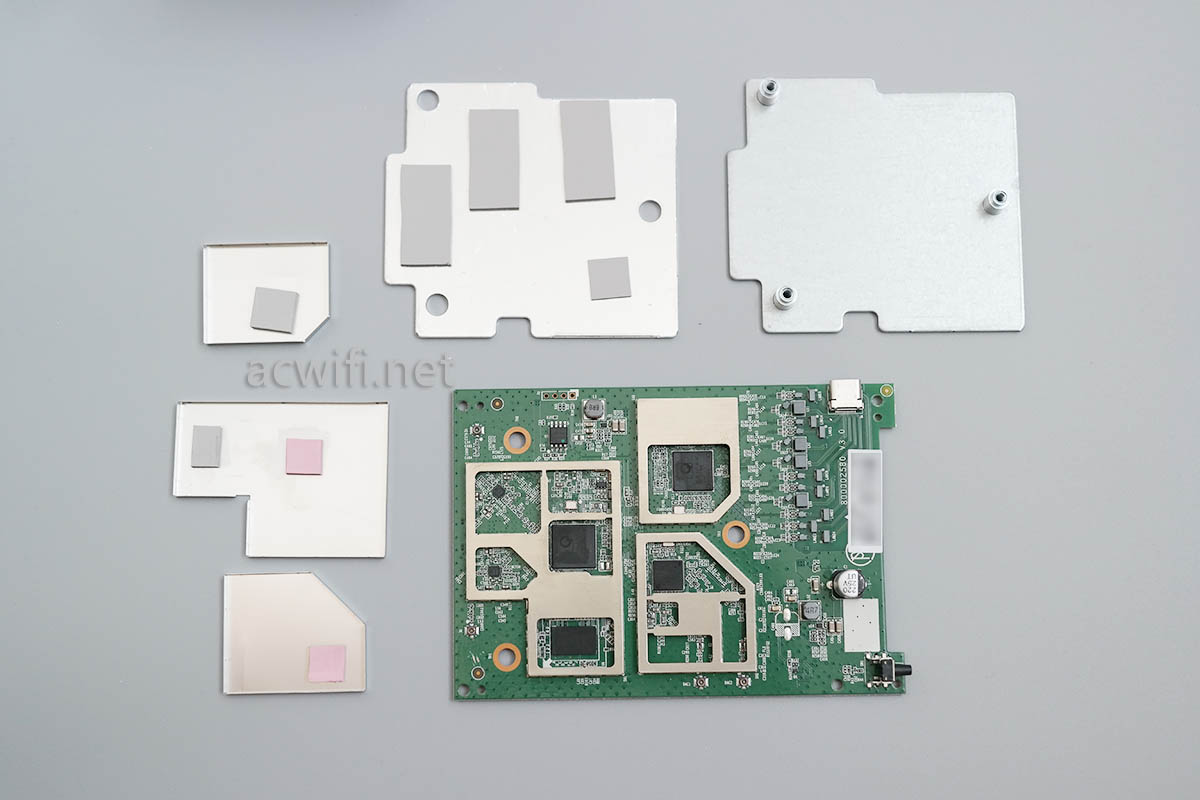

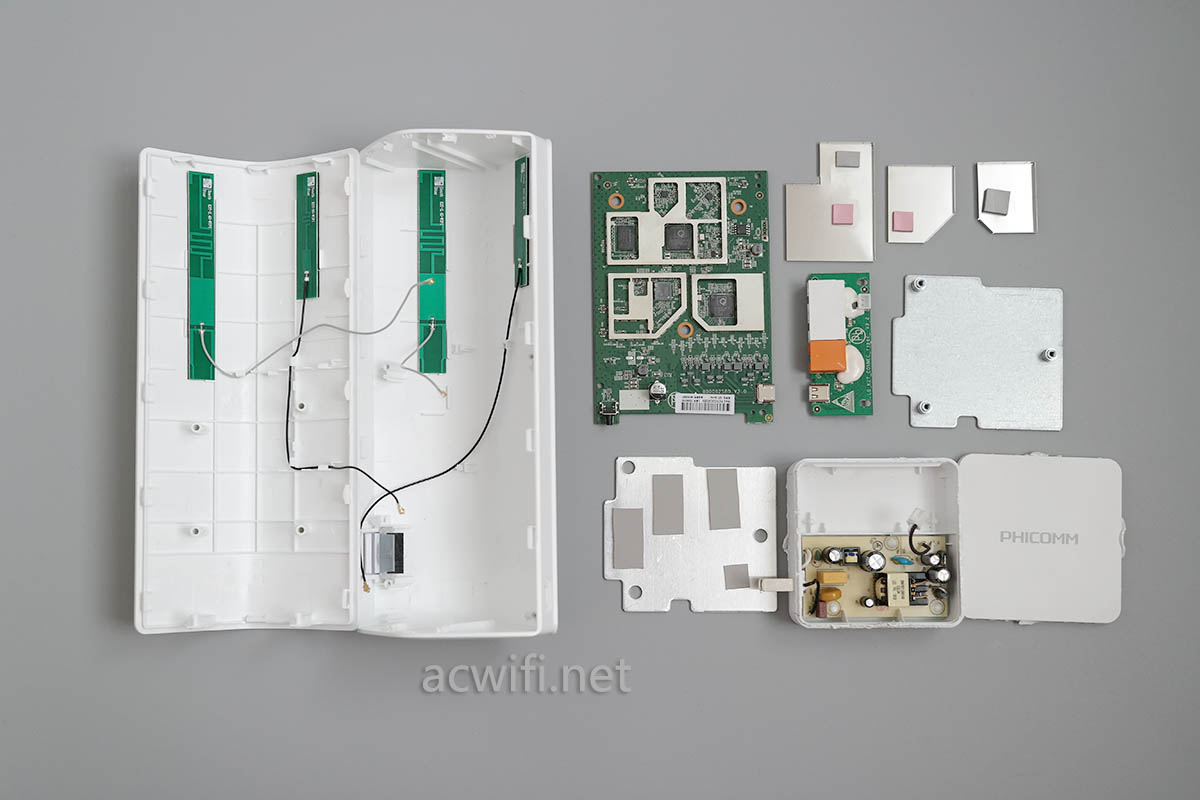

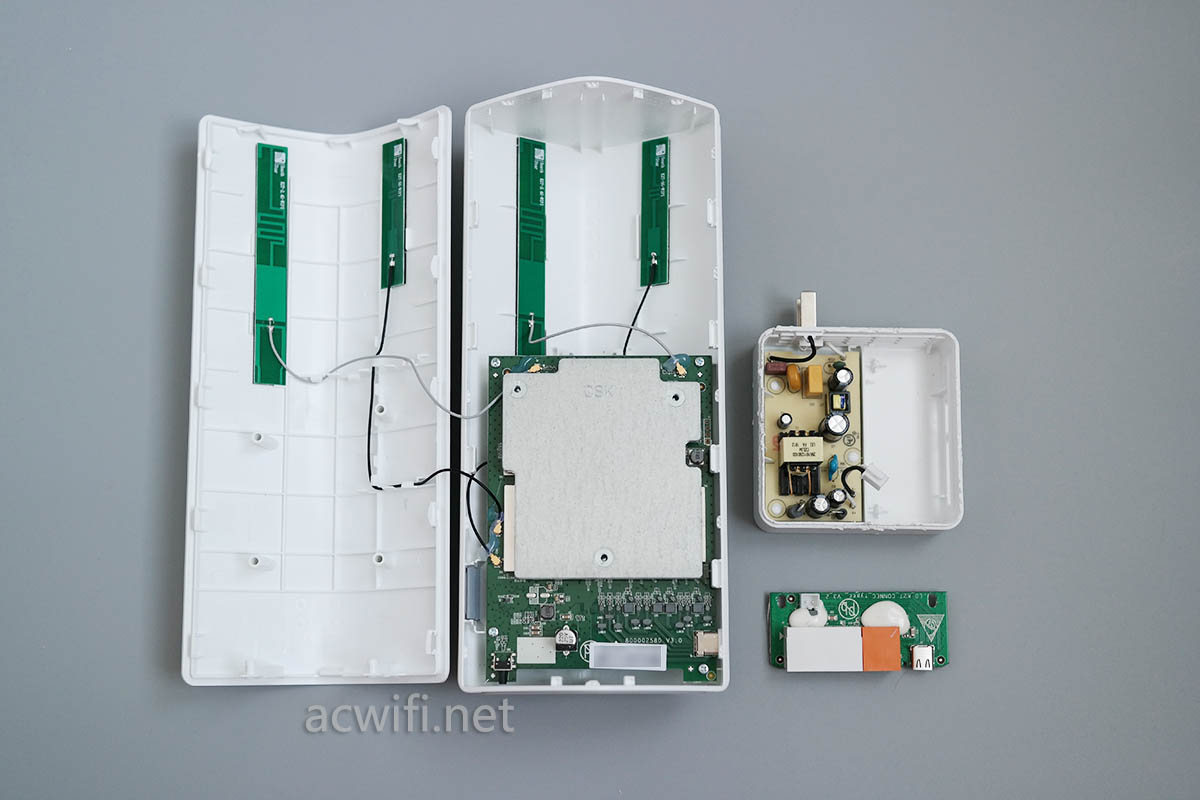

最后来个拆解大合照:

K2T

在国产路由器里面,斐讯的做工和用料算很不错了。特别相较于国内某一大厂品牌来说。

接下来会详细测试这款斐讯K2T的性能,当然少不了跟K2P或K3之间的对比,测试时间一般要三天左右,请留意本站后面的发文。

若有疑问可以在本站留言,或关注微信公众号咨询:acwifi-net

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » 斐讯K2T拆机,完全暴力拆解

打赏

49 评论

4+9=

  1. 圡圡

    type c里面可能是走的ttl信号,不再是差分信号。在电源那边再把ttl信号转换成差分信号
    感觉网口达不到千兆速率,可以测试一下。

    回复
  2. jy025

    小便,路由器退了吗?哈哈

    回复
    • acwifi.net

      退了

      回复
  3. e200

    能拆下宏碁e200的路由器吗?

    回复
    • acwifi.net

      宏基也有路由器吗,我还真不了解。刚看了淘宝上的商品参数,比华硕ACRH178要差些。人家至少5G是4x4mimo,而E200只是2x2mimo。价格还过千。

      回复
  4. 深圳正习科技

    看到我们家的新型分离式网络变压器了。

    回复
    • 圡圡

      比普通的贵多少%?另外你能透露一下他为啥要用这种网络变压器呢?

      回复
  5. 王上南

    现在有固件可以刷了吗

    回复
    • acwifi.net

      有官改可刷

      回复
  6. 碗里的小屁孩

    我觉得那个type-c就是利用原来的电力猫原理或者POE的原理将主机和AP连接一起的。

    回复
    • acwifi.net

      肯定不是电力猫原理

      回复
  7. ger

    通过网变,看到type线是纯粹一条条连接网变的~

    回复
  8. 灰色的猪

    K3 K2Pa1 K2Pb1 K2T都有,实际感觉手机上网反而是配置最低的K2T最好,搞不懂为什么。

    回复
    • acwifi.net

      请问你的是什么手机?

      回复
      • 灰色的猪

        华为荣耀8,wifi博通的芯片,接5G

        回复
        • key

          请问哪个稳定,默认的还是官改

          回复
      • key

        请问K3 k3c K2Pa1 K2Pb1 K2T 哪个更稳定无线,默认系统的还是刷其他

        回复
  9. K4

    A3版本和A1不知道有什么区别

    回复
    • acwifi.net

      不知呢。我2台都是A3的

      回复
  10. key

    有空对比下k3c与k2p、k2t

    回复
    • acwifi.net

      好的

      回复
      • key

        很期待啊最近准备入一个k3c 或k2p

        回复
      • key

        对比k2p a1 b1 与k3c

        回复
  11. 你猜

    希望站长拆解下k2t的数据线 看看里面到底有几根线。。

    回复
    • acwifi.net

      应该14根线。拆了线就真是整个路由器用不了啦。

      回复
    • acwifi.net

      我买一条其它类型的type-c数据回来,看能不能用,再拆K2T的线。

      回复
      • tplnet

        可能你不清楚 Type-C 的含义,Type-C 是一种物理规格,而不是一种协议标准,可以配合使用不同的协议。不存在“Type-C数据线”这种东西,只有“USB Type-C 数据线”、“雷电3数据线”等,所以你买别的线回来的没什么意义。这个接口不会有什么玄机的,简单一分析就很清晰了,Type-C可以正反插,那么WAN口的4对针脚肯定是每一对都一边一半;两个LAN口要么跟WAN口一样分布在两边,要么一边一个口。供电也只可能是跟POE一样,在一对针脚上正负端一起加电压,应该是在WAN口。不会有其他的可能,真的不用瞎猜……

        回复
        • acwifi.net

          谢谢你说得那么清晰明白。

          回复
      • lalala

        恩山论坛上有人成功使用手机的CC线连接原装电源和路由器,可以正常使用。

        回复
        • acwifi.net

          好勇敢,我就是不敢拿手机去用这条线充电。

          回复
  12. 你猜

    看起来实际上感觉就是利用了typec的24根线简单的把3组网线3*8 传输过去而已,然后供电估计随便利用其中一组网线做了个poe供电的东西。。猜的。。。

    回复
    • acwifi.net

      24根全用上,你说的这个很合理。

      回复
  13. 柒度

    博主 厉害!我也搞了一台 纯属为了上车而买的!哈哈

    回复
    • acwifi.net

      嗯。首发抢到,其实就是赚到了。不管用不用。短期返现,没啥风险。

      回复
  14. dragontea

    期待接下的评测

    回复
  15. 箫剑1325133

    按我的分析,主机就是一个单臂路由,然后电源头部分相当于是把一个支持VLAN划分的四口千兆交换机和电源合并到一起了,然后其中的三个口为正常的RJ45形式(一WAN两LAN),第四个口利用TYPE-C当RJ45用,主机部分同样的,然后可以按千兆POE供电的方式直接利用TYPE-C里任意八根直接实现供电和数据交换(反正也不指望这充电头给正常的TYPE-C设备供电),如果想考虑与正常TYPE-C设备充电的兼容,那就供电部分用标准针脚,网线部分用剩余的任意8脚。想验证翻车迅是不是这样玩的,只需要把交换芯片吹掉查对应脚的定义就可以了。

    回复
    • acwifi.net

      非常感谢你的回复。

      回复
    • kure

      typcc 正反面一共24根线,3根网线8*3=24正好全部从typec走了,没有什么单臂路由

      回复
    • lalala

      这type-c口就是三个网线并排,那两个小东西应该是网络变压器相关的。

      回复
    • 你猜

      怎么可能这么复杂。。。这样搞成本高先不说,单臂路由总带宽就1G。。。我想问你wan to lan 难道最大就只能500m么?

      回复
      • acwifi.net

        测了wan to lan 有939m

        回复
        • C。w

          先不讨论k2t,说一个概念问题,全双工 单臂 wan to lan ,理论上还是千兆,而不是所说的一半

          回复
  16. 网万能钥匙

    我说的是无线中继

    回复
  17. mjjboy

    期待可以做个k2p a2 b1 k2t k3的横向对比

    回复
    • acwifi.net

      这个有点难度呀,因为手里暂时没有a2版本

      回复
      • mjjboy

        k2p a1 也行啊

        回复
  18. 网万能钥匙

    听说这个没中继,站长帮忙看下

    回复
    • acwifi.net

      有无线扩展功能,可以无线中继。任何无线路由器,只要有2个LAN口且关闭Dhcp服务就可以做无线AP,即有线中继。

      回复
  19. 网万能钥匙

    不错,,国内360,华为,很不好用,华为感觉固件不行,他自己的芯片好像也不好,360是加载的东西太多,,小米的还好,TP家族功能单一,但稳定
