TP-LINK 7DR7299拆机，双万兆+四个2.5G口BE7200无线路由器

这台可能是温度最低的”XDR5480外壳“的无线路由器。

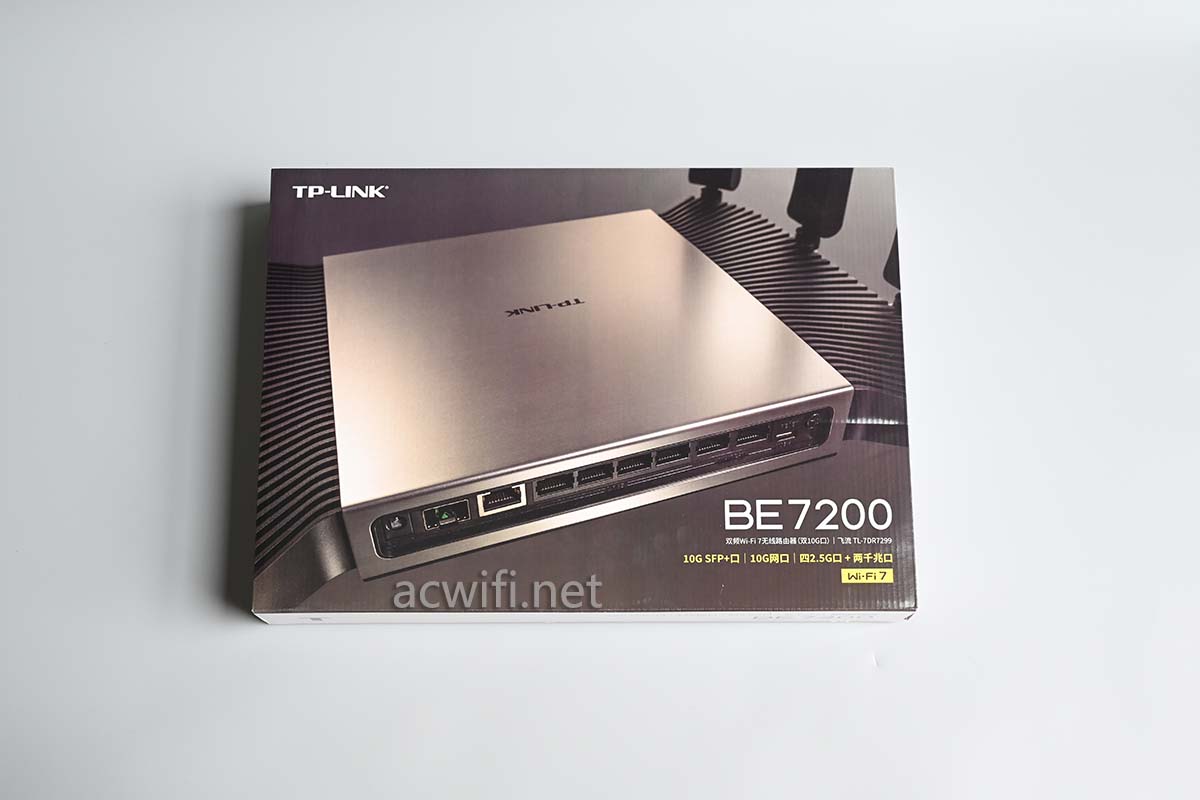

7DR7299的外包装如下：

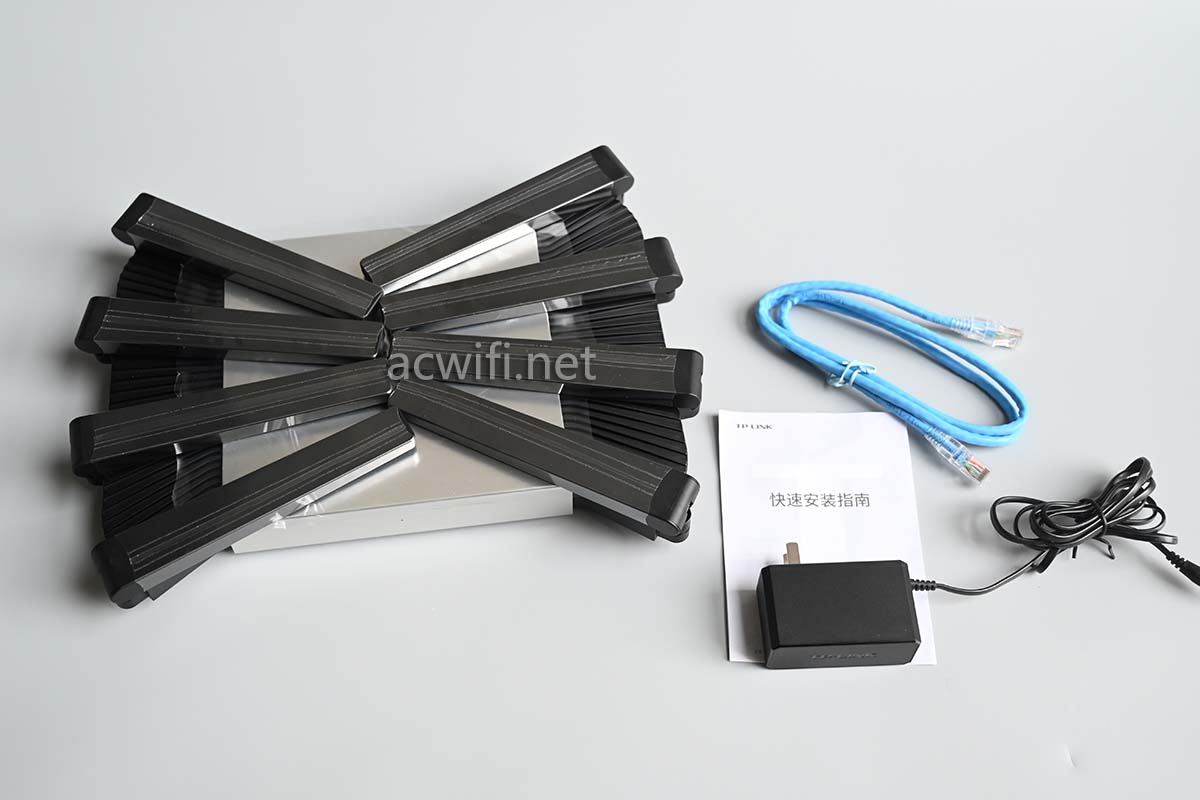

取出机身和配件：

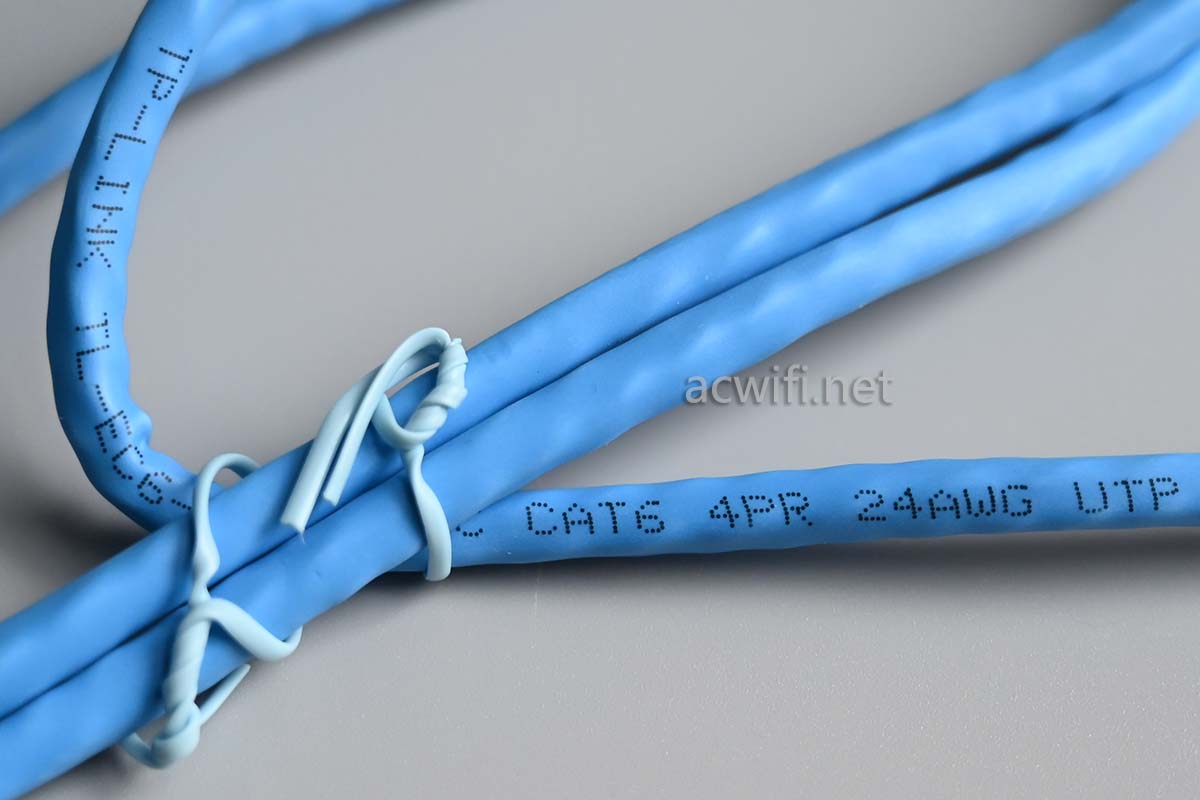

附件里的网线是六类，线径是24AWG。（TP自家生产的网线）

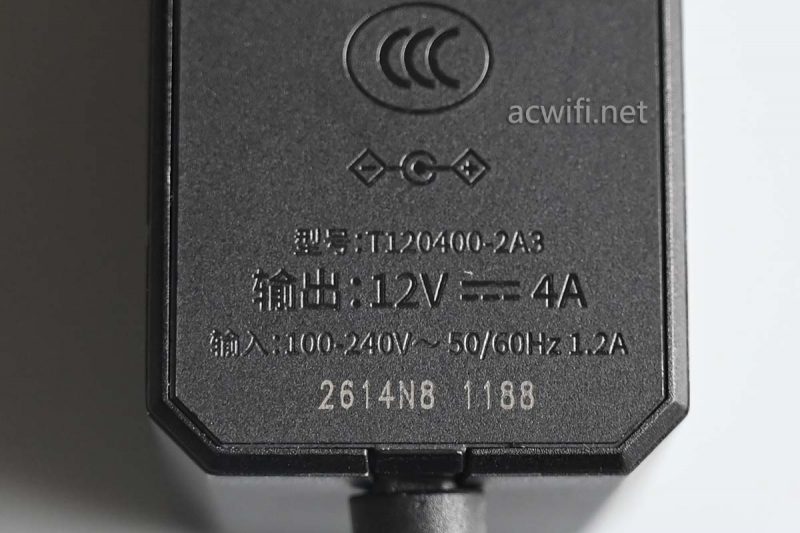

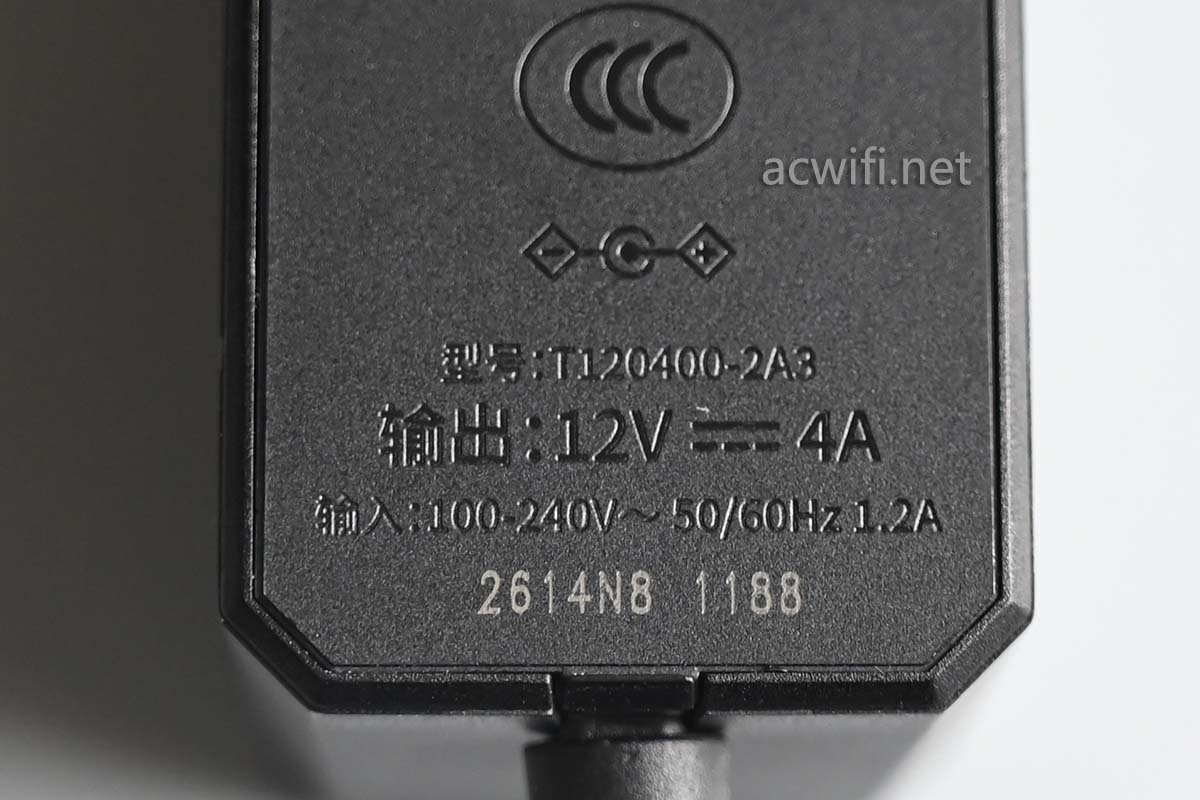

电源输出规格是12V/4A，实测空口待机功率为8.2W，接入四个2.5G口时10.8W，再插入一个10G多模模块和一个10G网口的功率为13.3W，插满所有口就是13.8W。

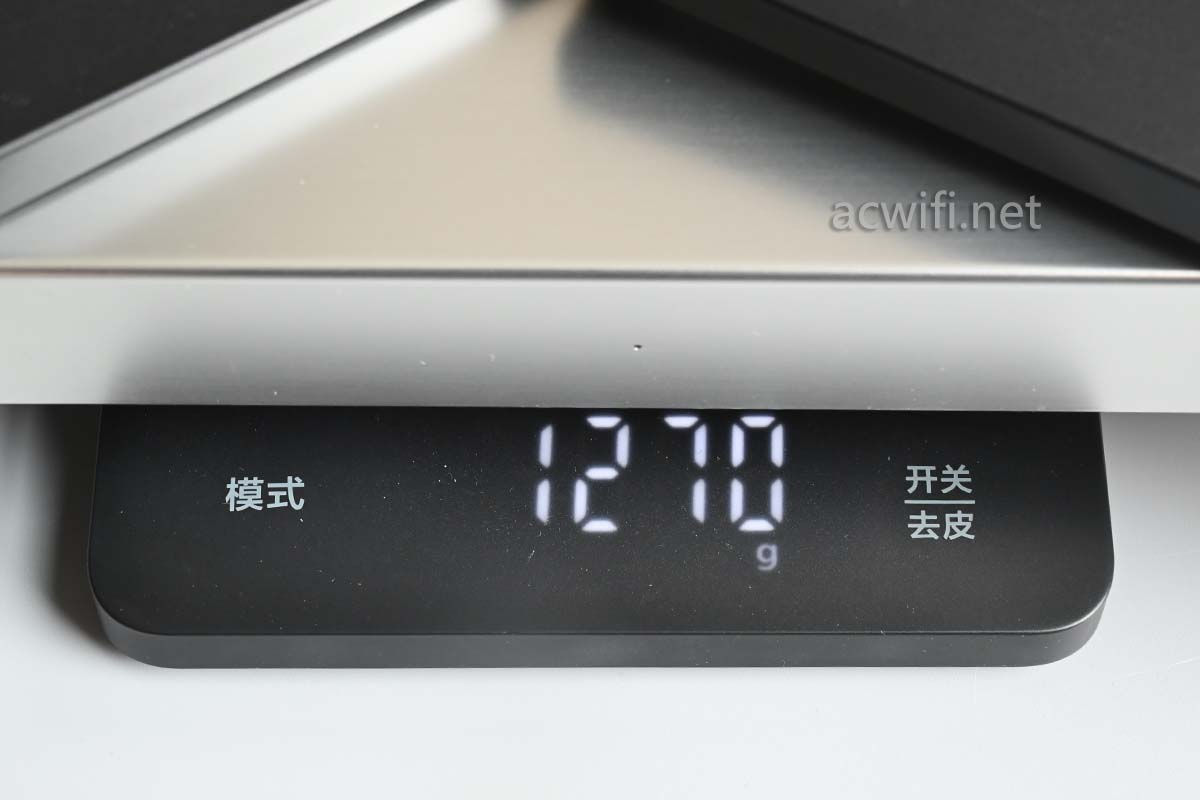

撕了天线膜和机身膜后称重为1270克。（全新包装盒没撕膜的重量为1994克）

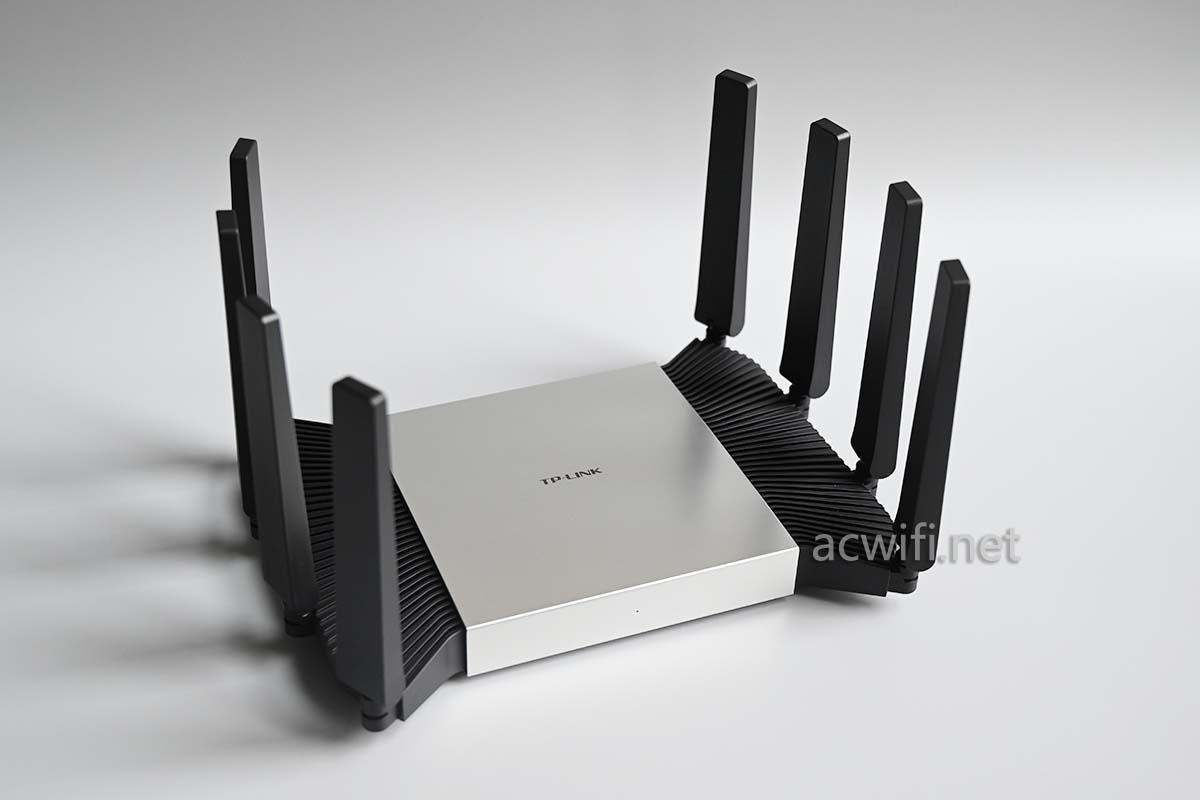

TP的这款7DR7299沿用了飞流双频系列的外壳（XDR5480、XDR6080、7DR7290）。(但凡套了此壳，无线都不会差。)1`

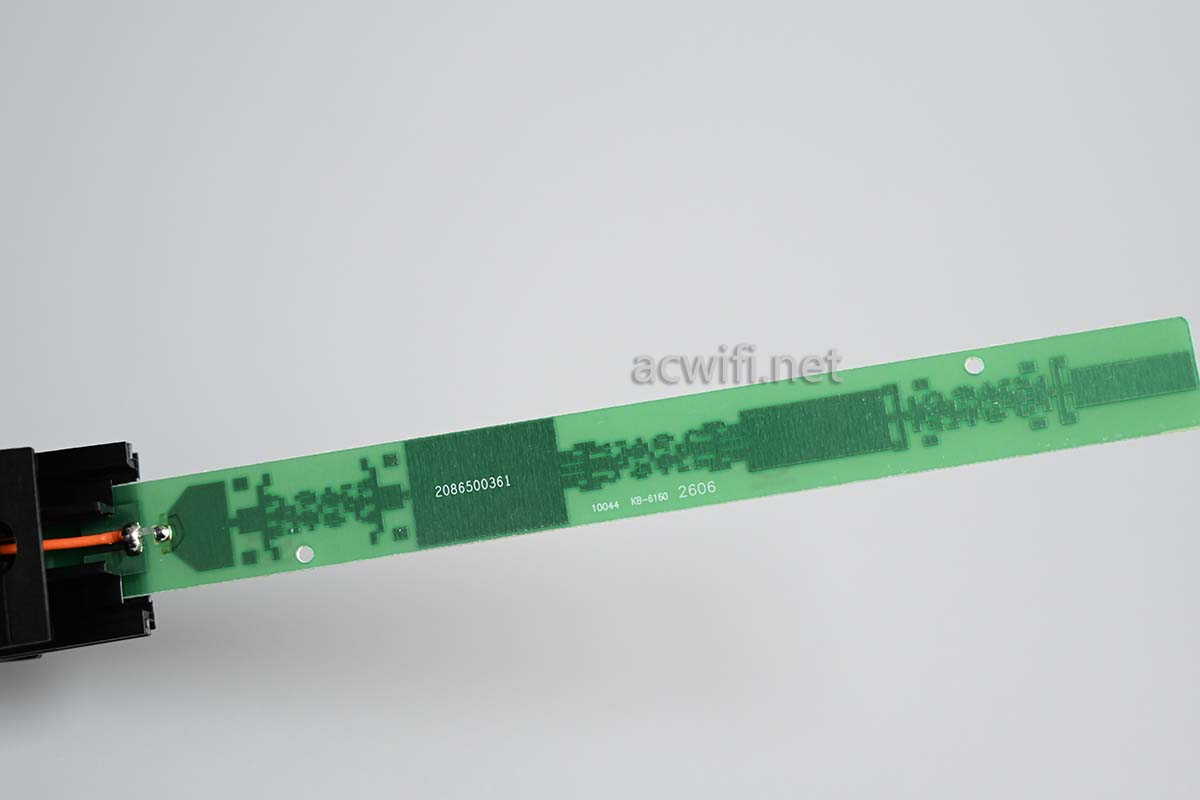

也用上了像素天线。

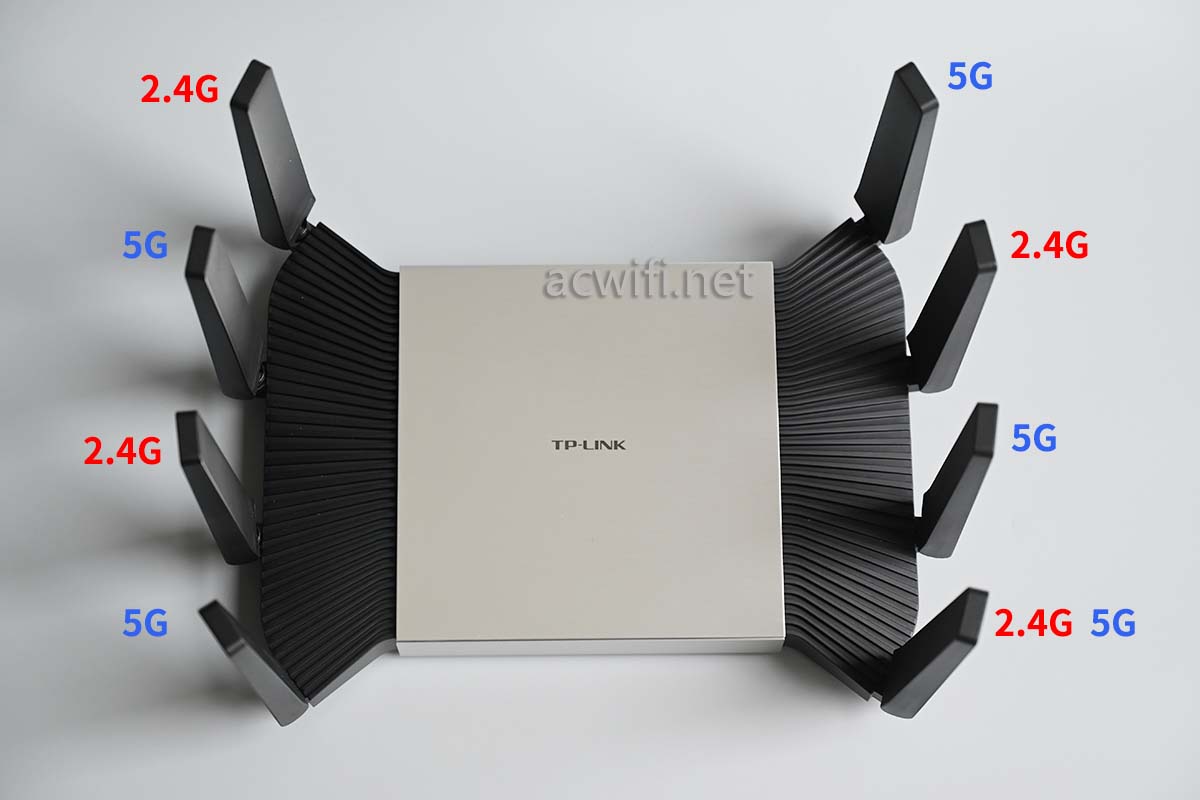

2.4G和5G天线分布如下图。由于5G一共接了5根天线，所以有一根天线是双频的。

7DR7299的最大特色是拥有两个万兆口（一个10G SFP+和一个10G网口），价格还不到一千元。

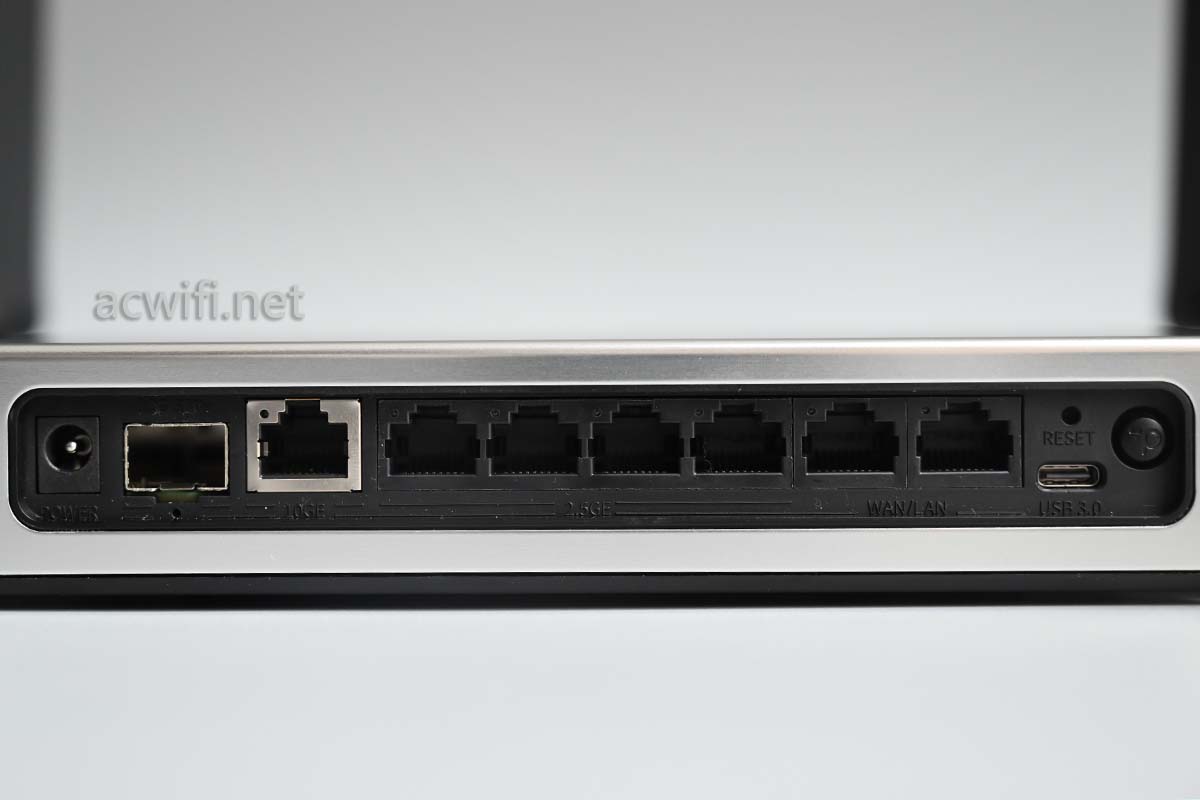

还有四个2.5G和两个1G网口和一个USB3.0的C口。

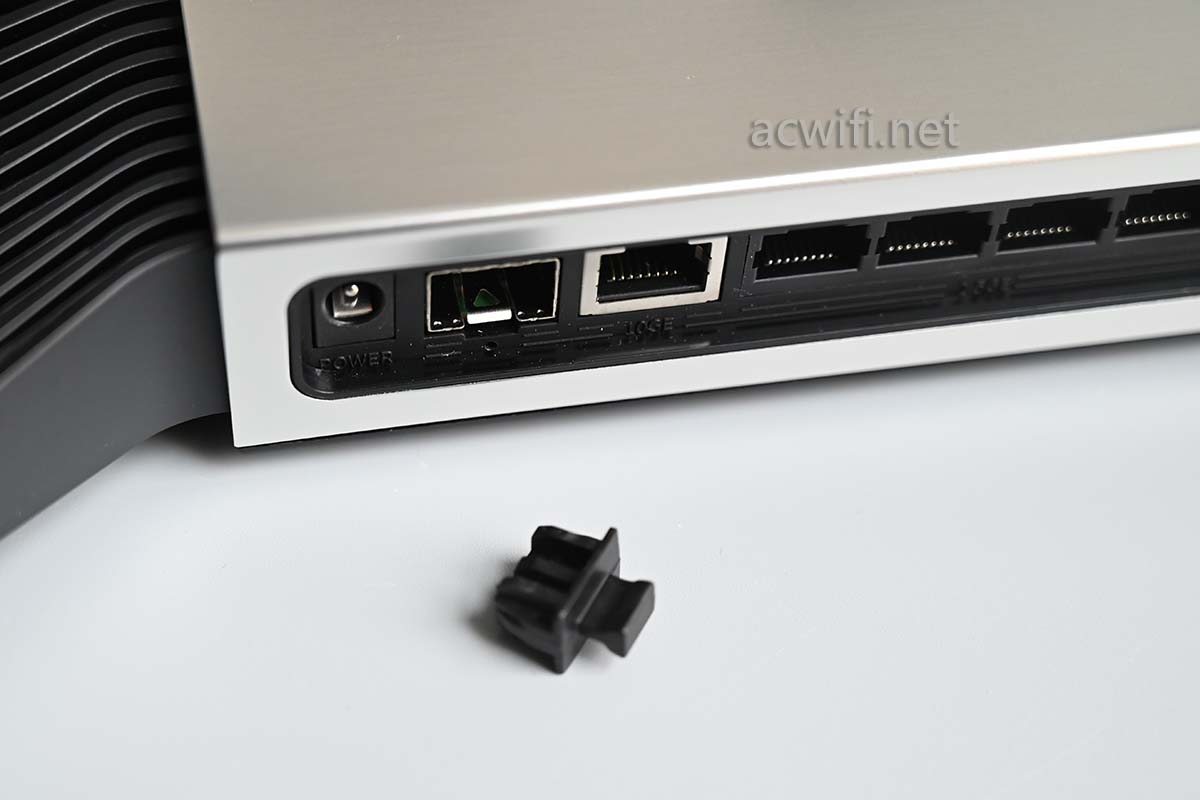

机身底部：

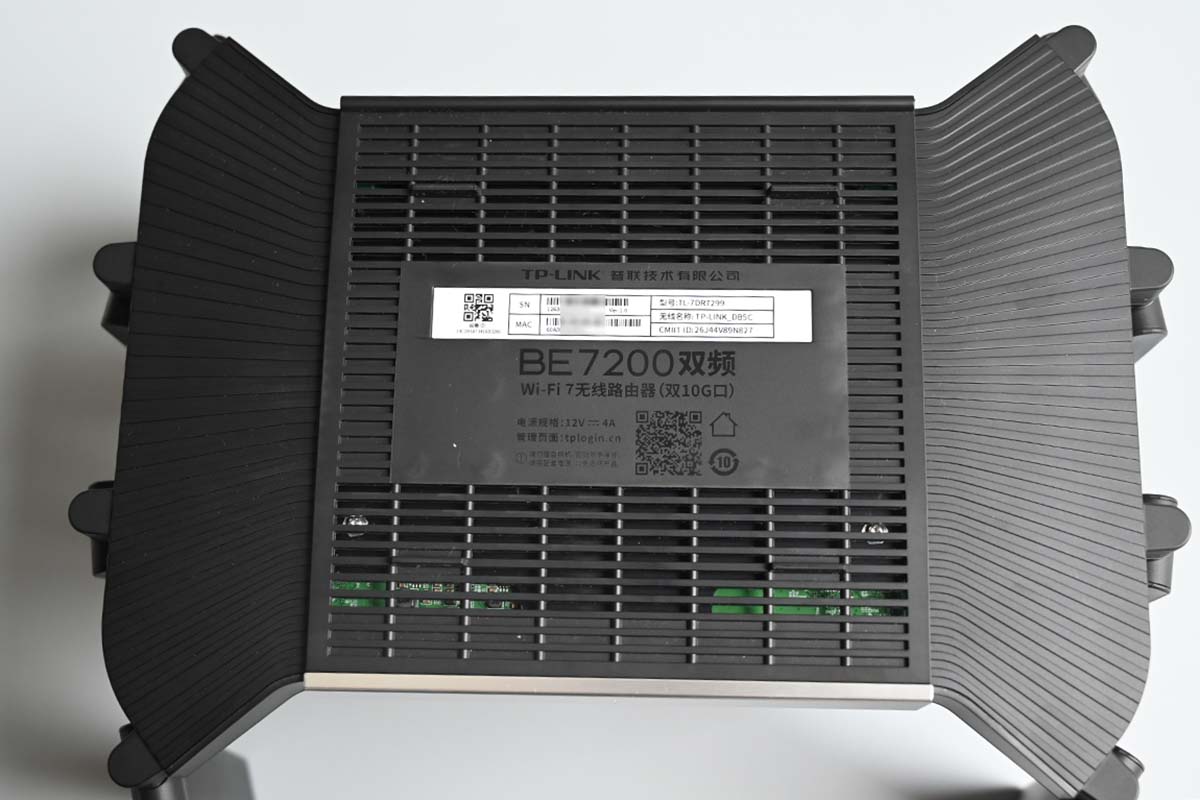

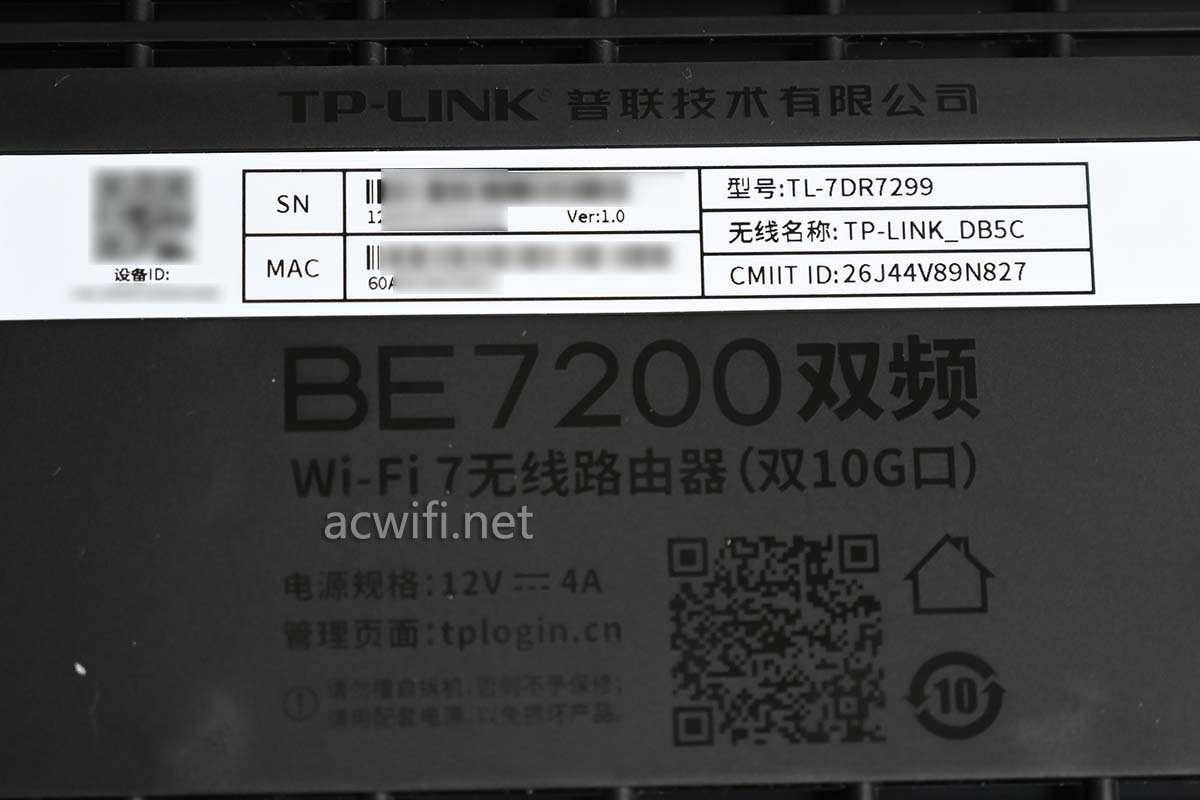

产品标签信息：型号TL-7DR7299，SN后面会有个硬件版本v1.0。

拧出标签底下的两颗螺丝，然后慢慢地撬开外壳。

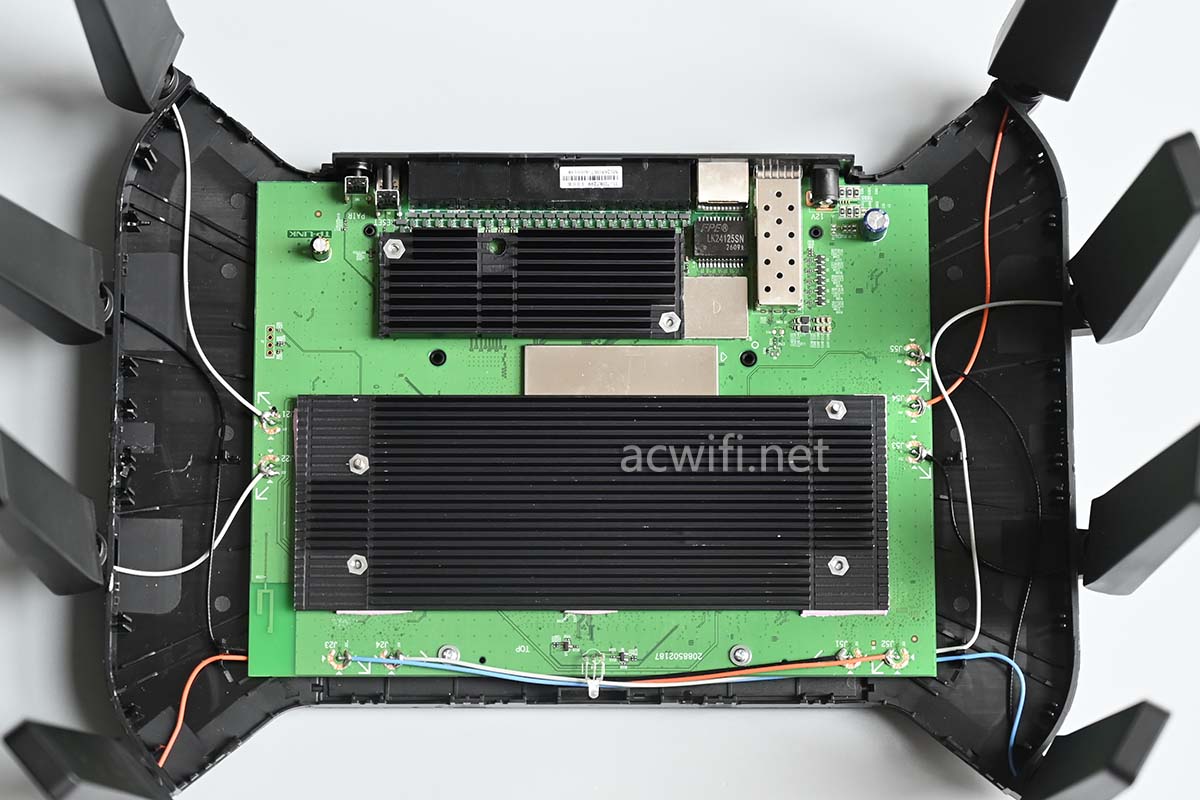

这台7DR7299的主板比7DR7290的主板要大一些。

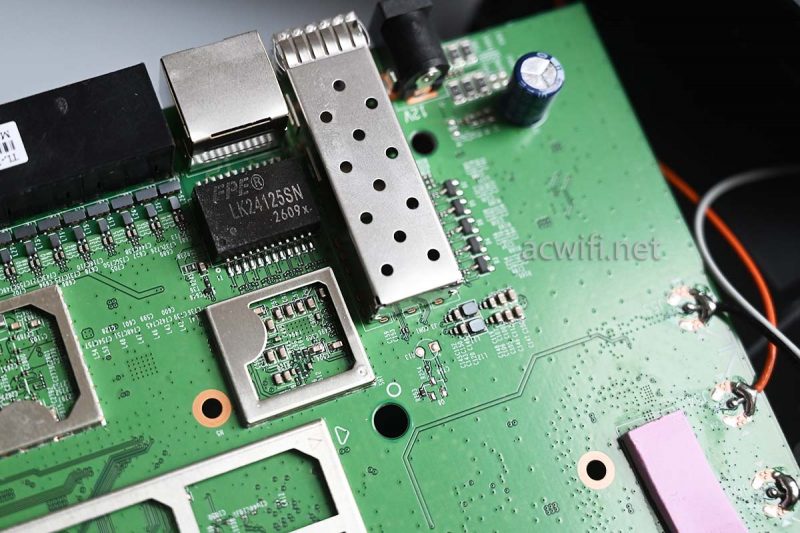

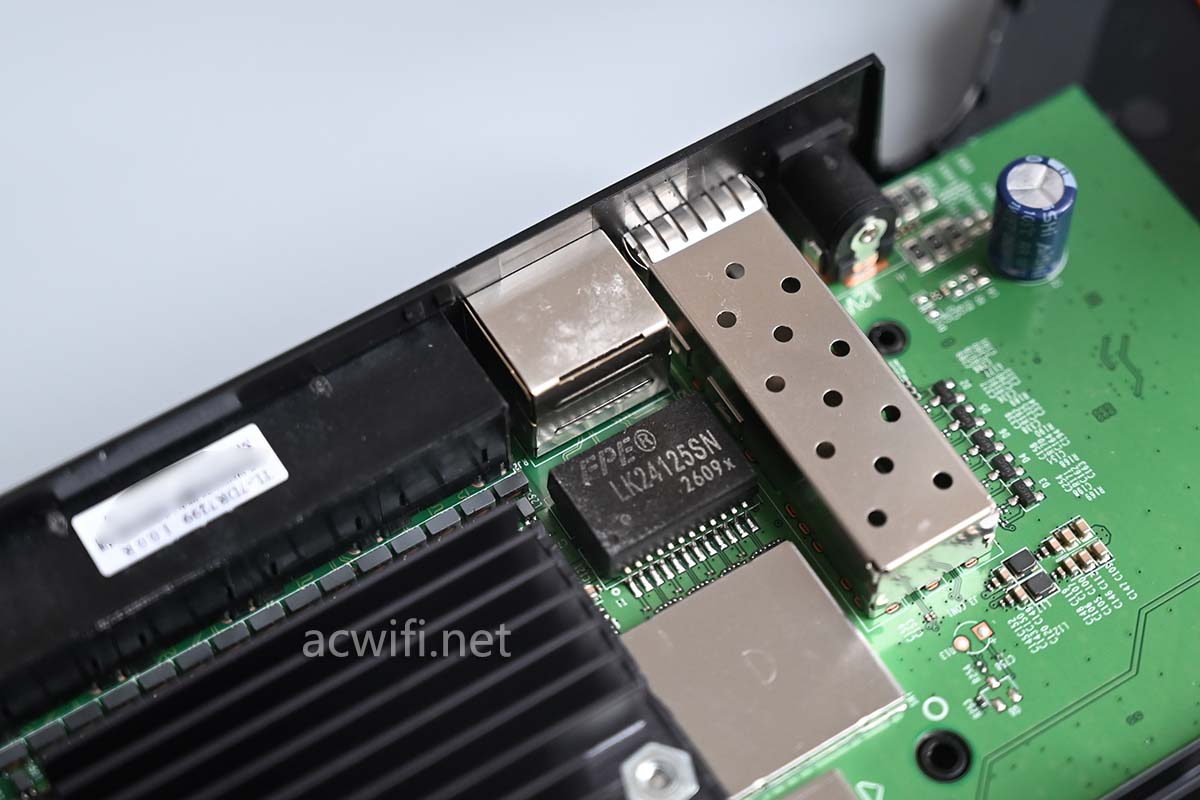

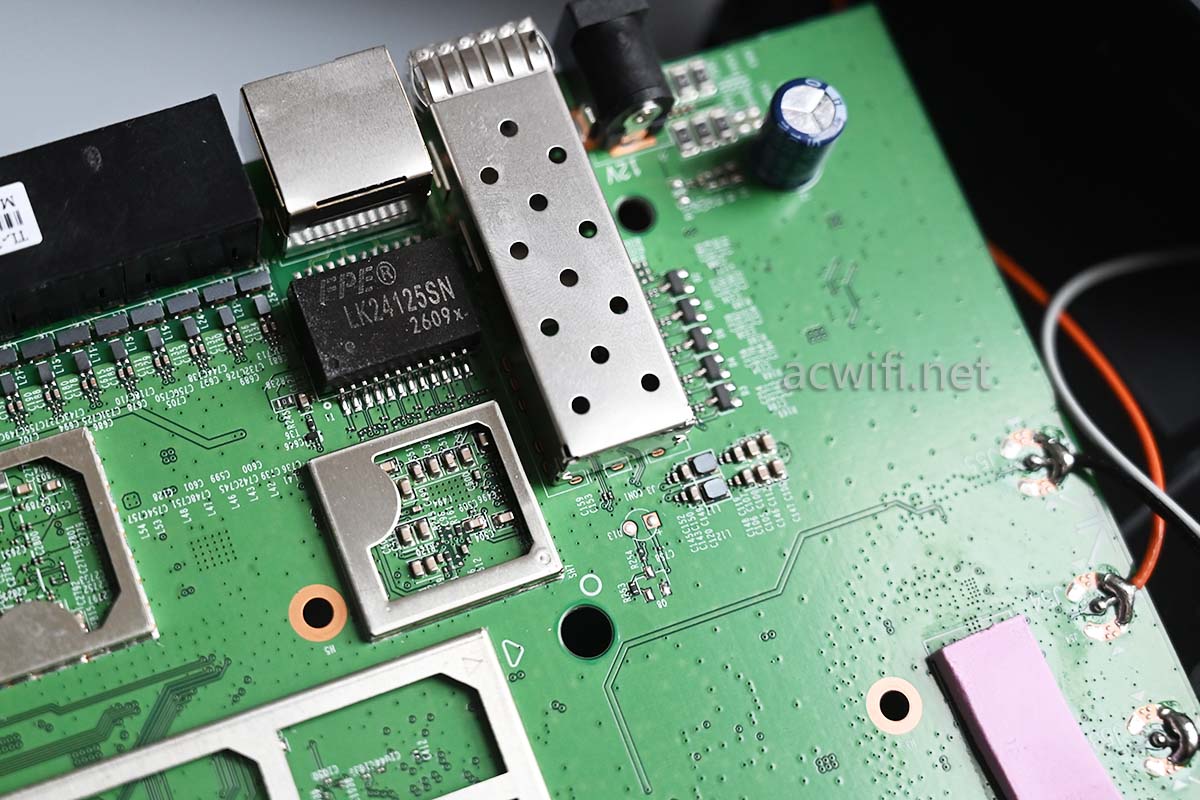

10G网变是美信的LK24125SN。

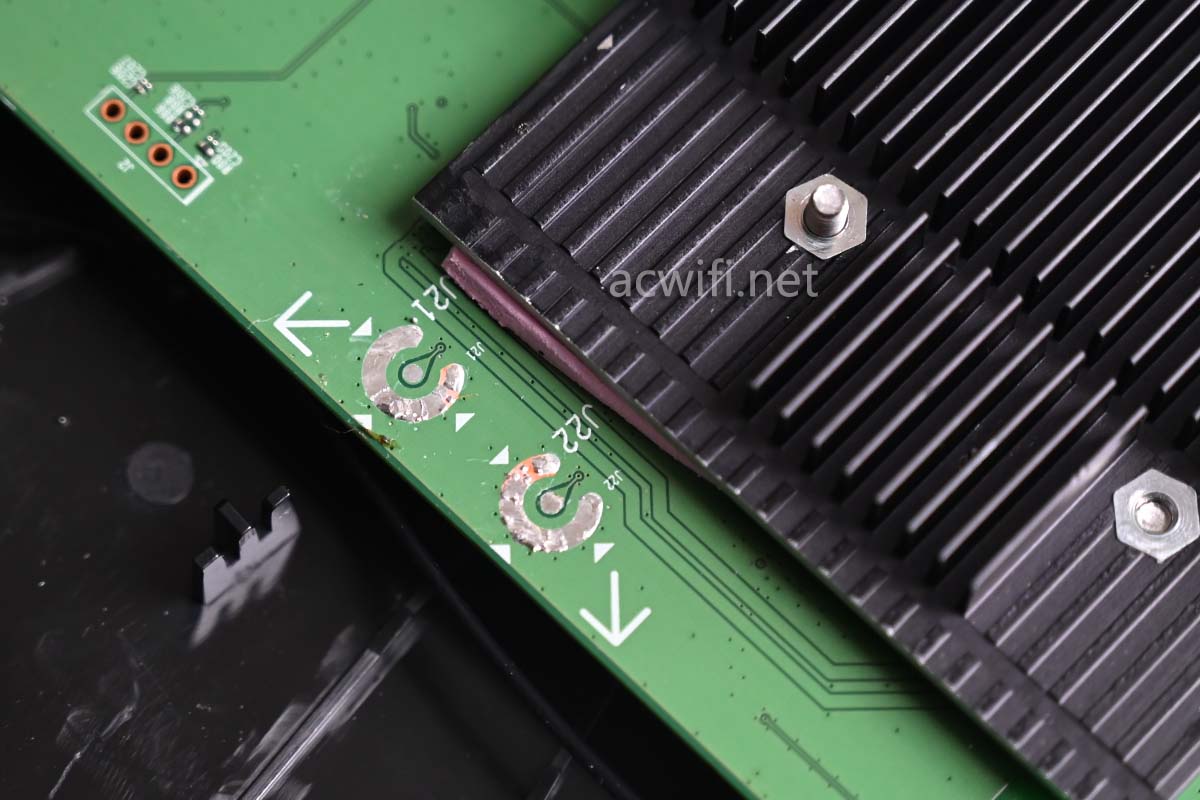

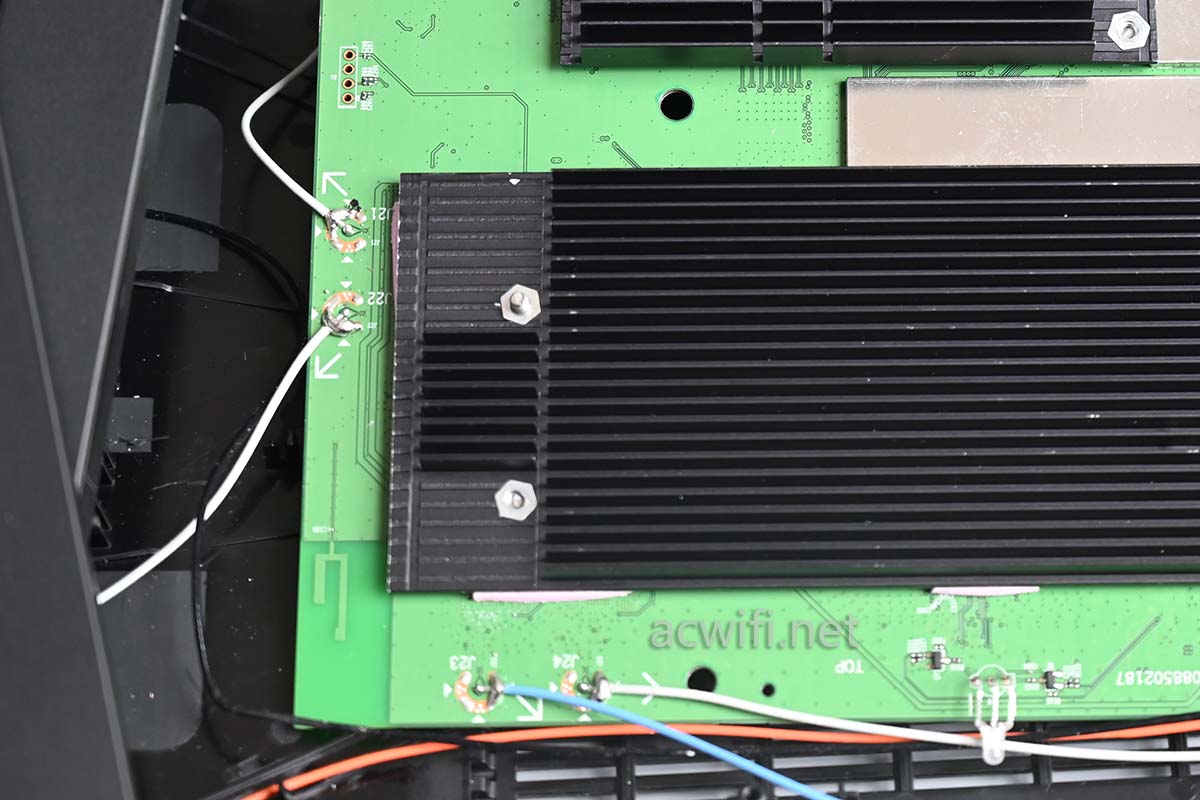

主板两侧的的射频馈线比较短，主板翻转不了。唯有”解开“某一侧的馈线才可以翻转主板背面。在2.4G和5G之间我通常会对2.4G进行动手。

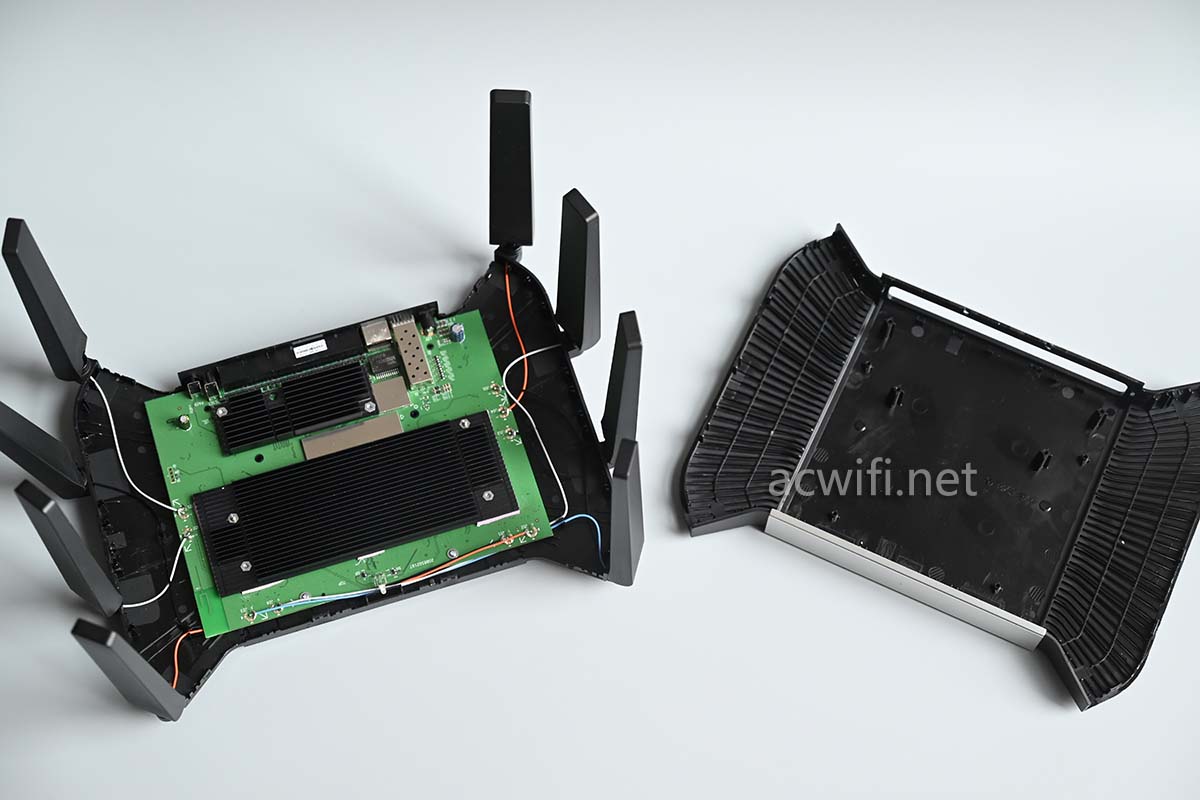

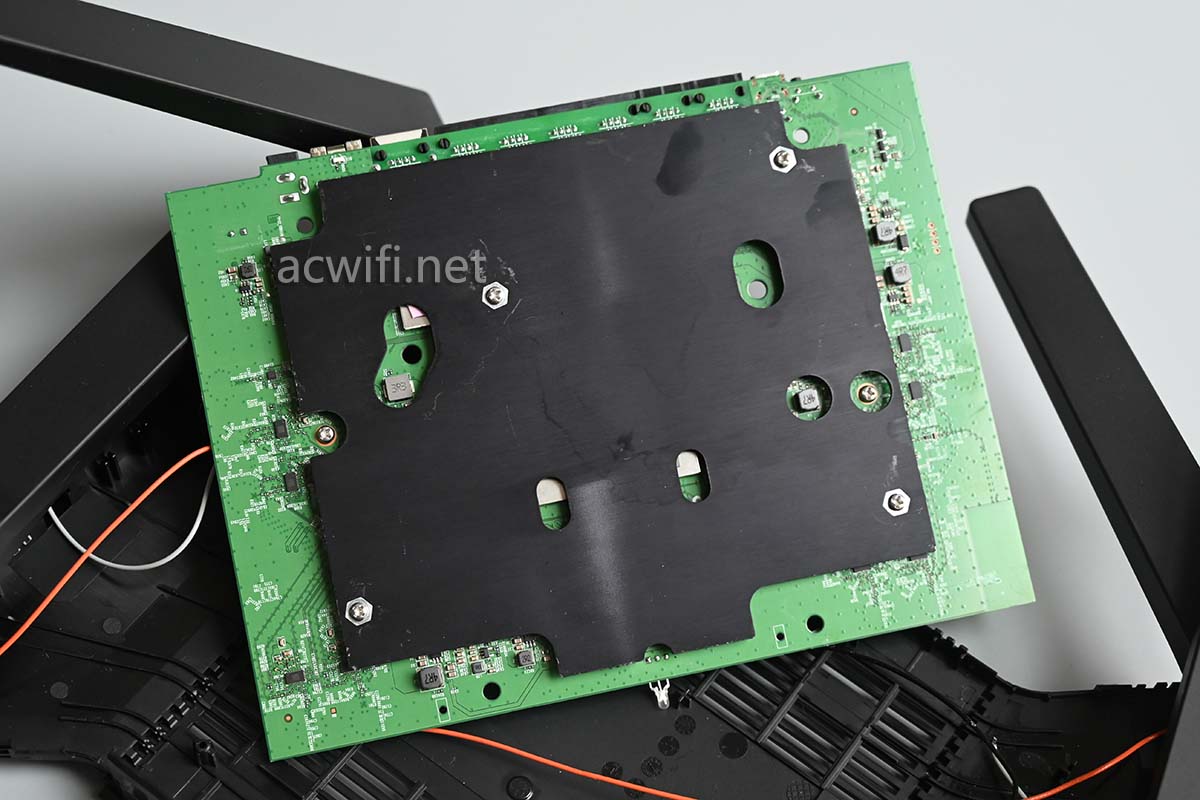

终于可以翻转主板背面了。背面黑色的均热铝板比7DR7290的要大一点。

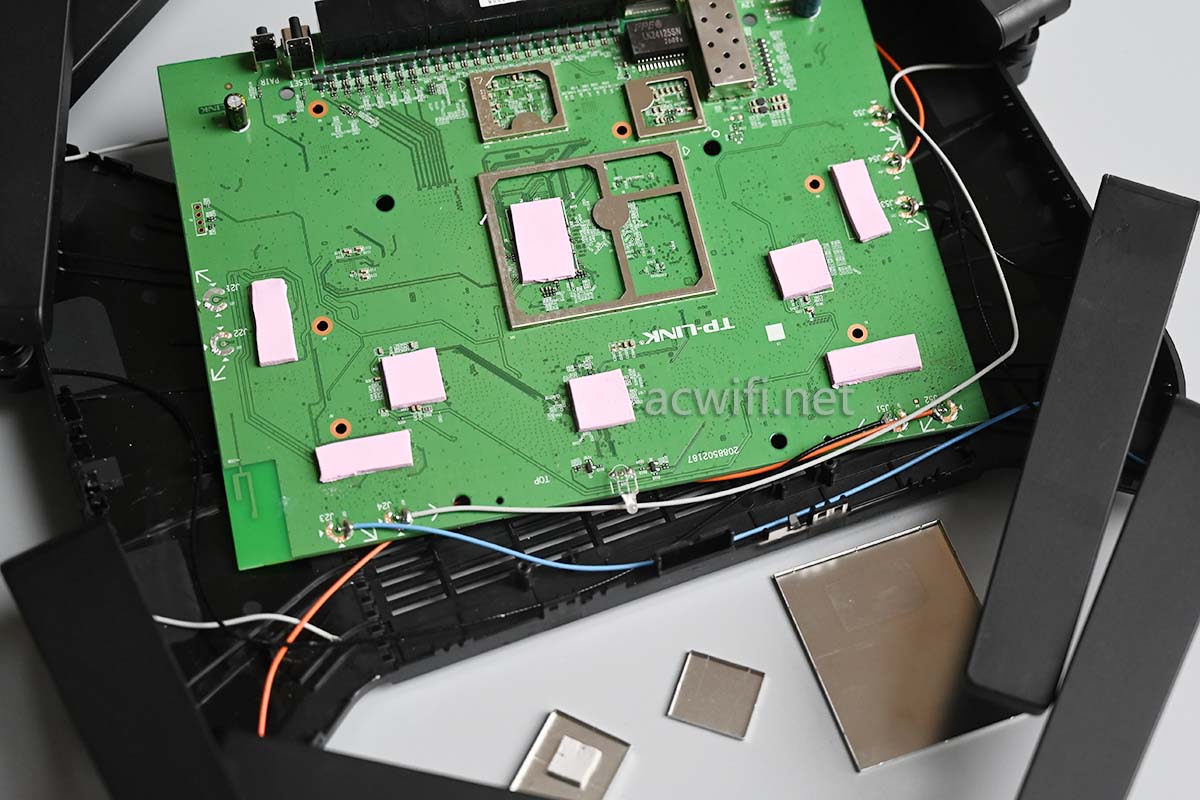

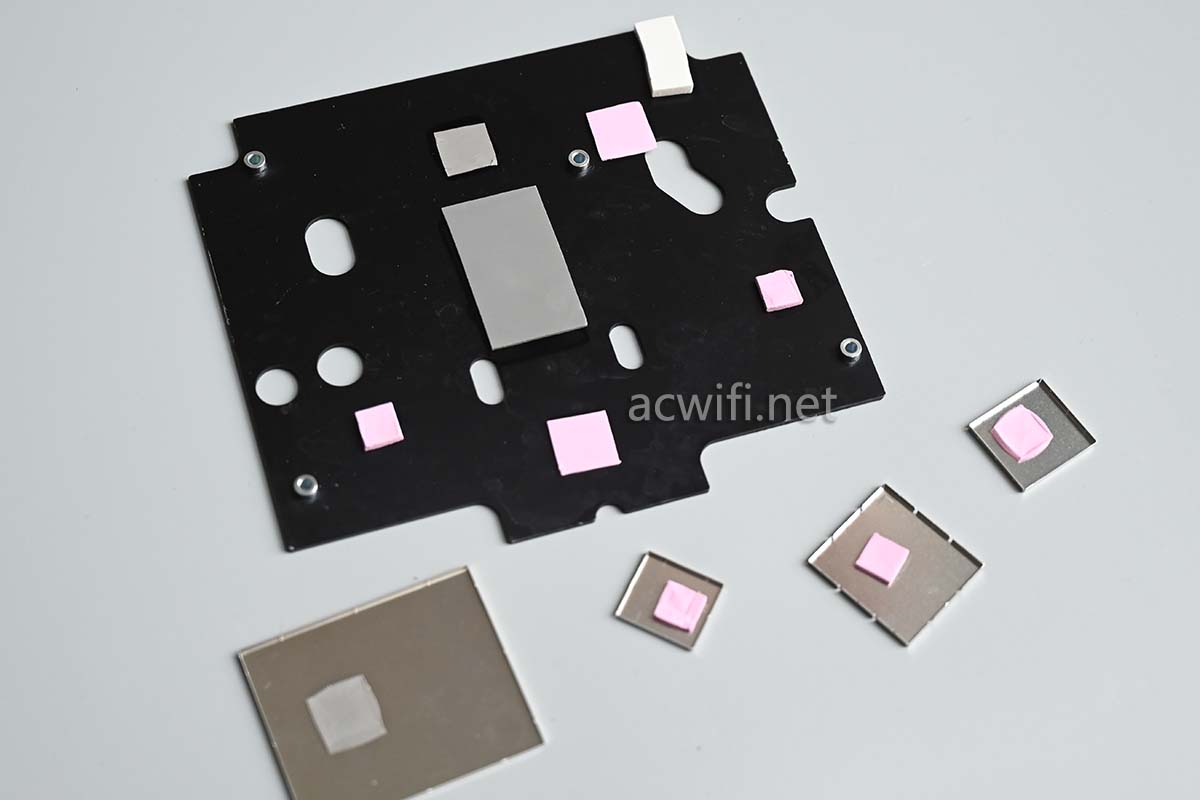

拆下均热铝板后，看见有多片导热硅脂垫片，10G SFP+底部也有一片。

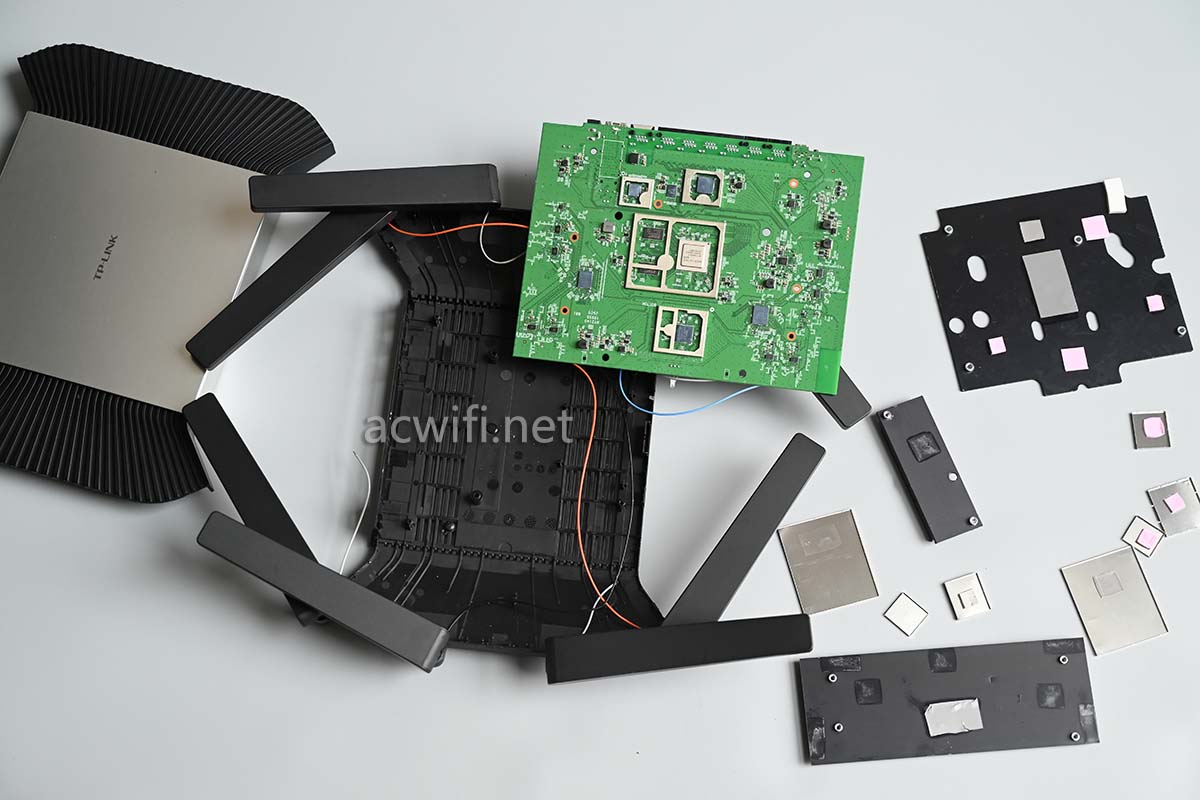

看来所有芯片都在主板背面了，幸好我死都要翻转它。

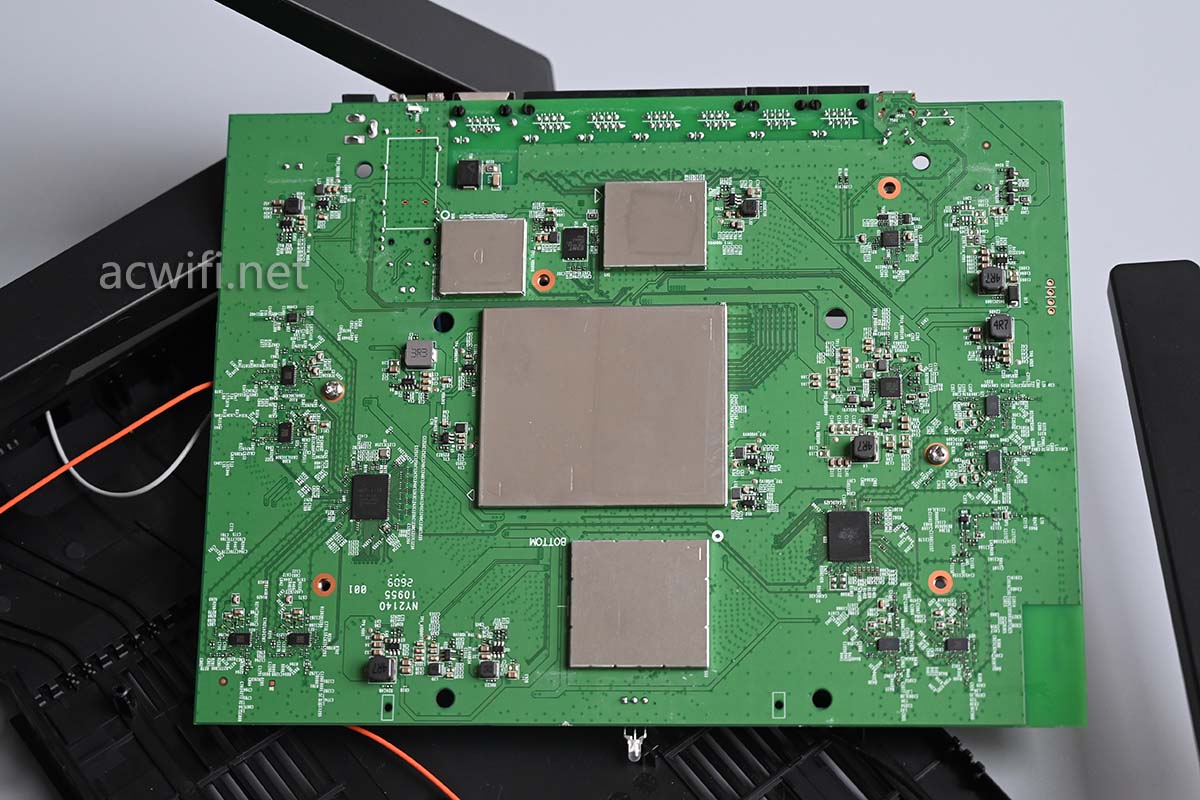

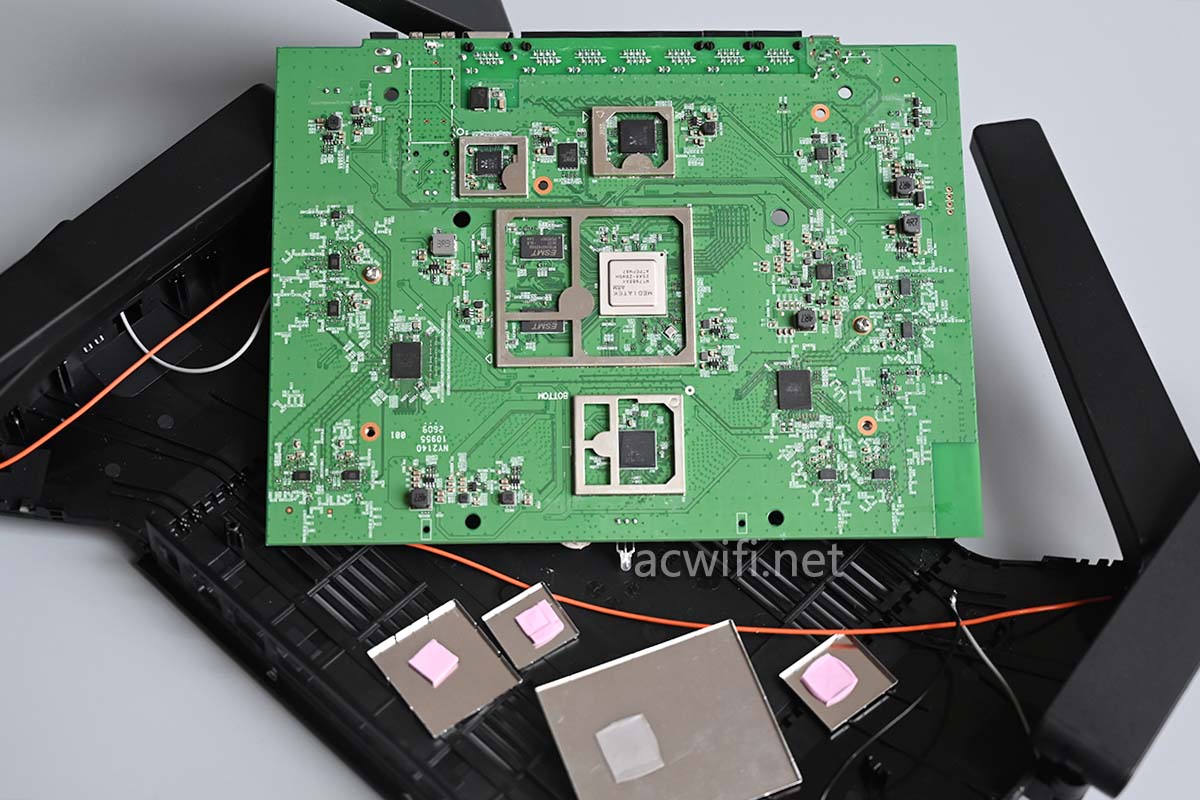

撬开所有屏蔽罩：

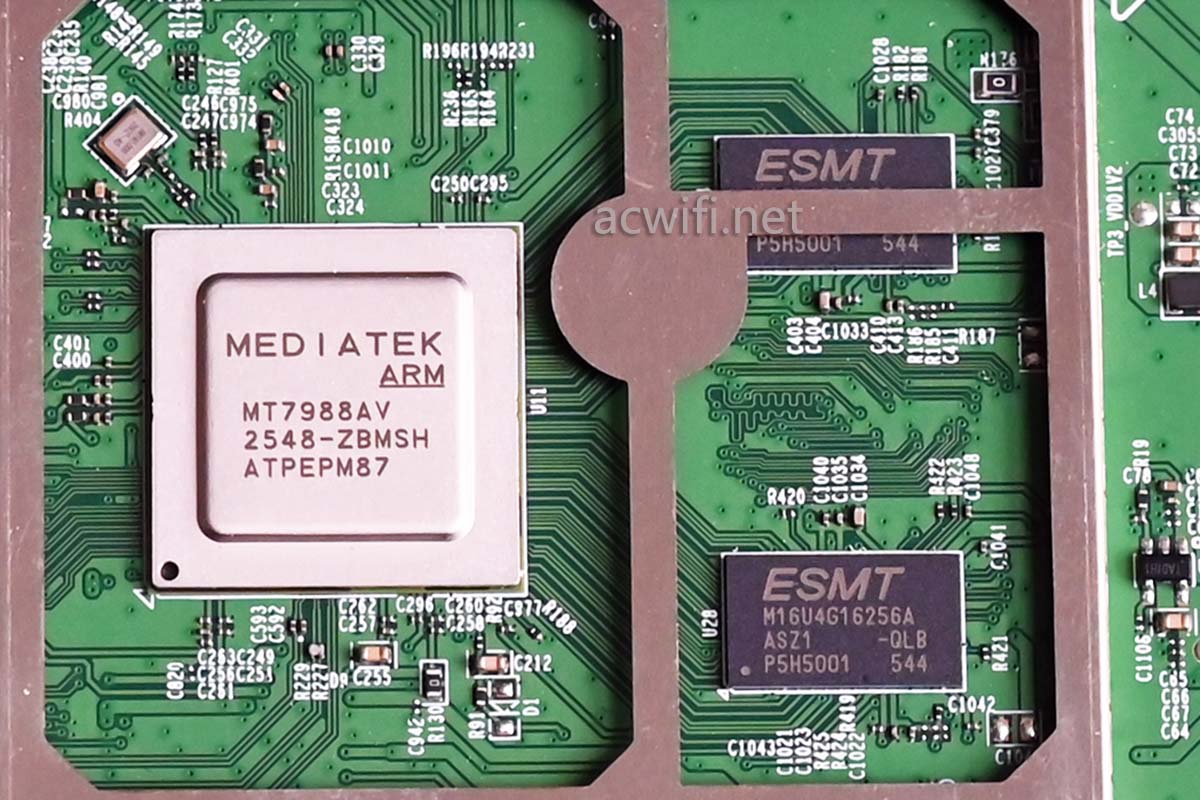

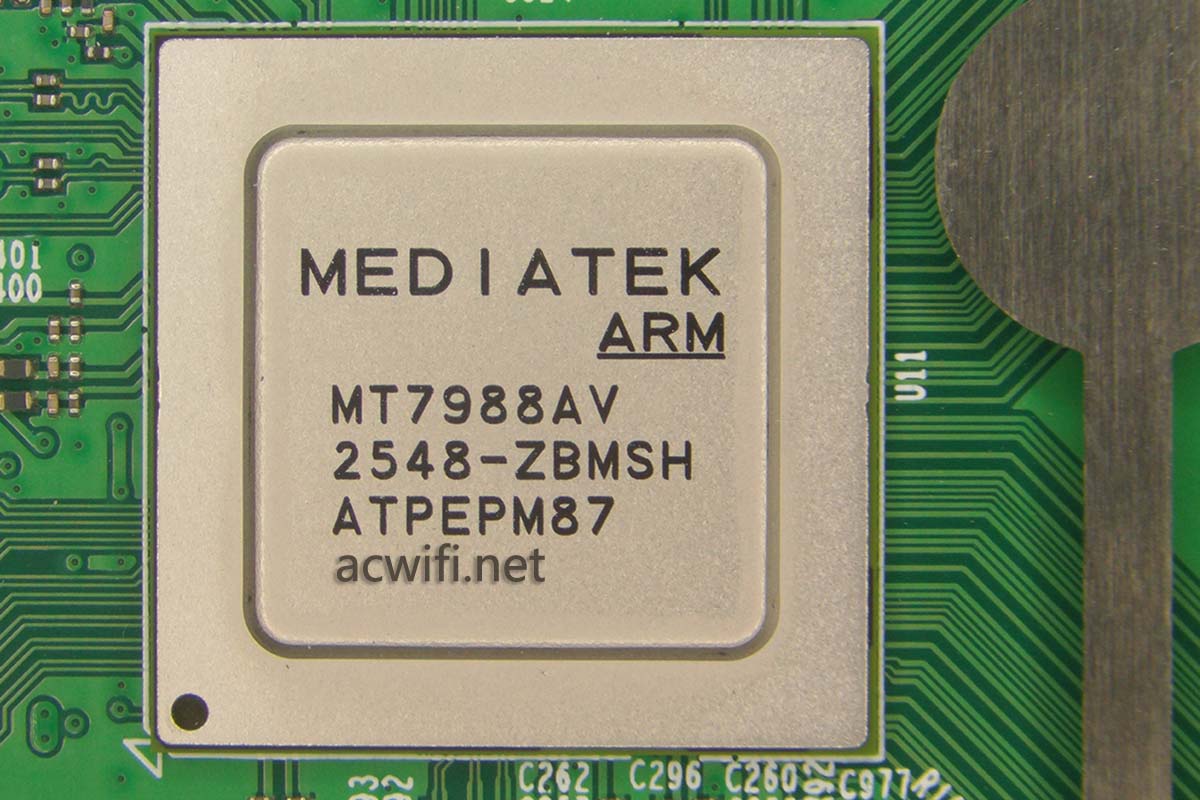

首先是主板中间显眼的CPU，型号是联发科的MT7988AV(简称MT7988A)，四核A73最频率1.8GHz，12nm制程。有两个USXGMII，其中一个与2.5G PHY共享MAC，支持USB3.2，内置四口千兆交换芯片。

7DR7299用MT7988A，等于有好大机会能刷机。事实已经可以免拆刷机了！

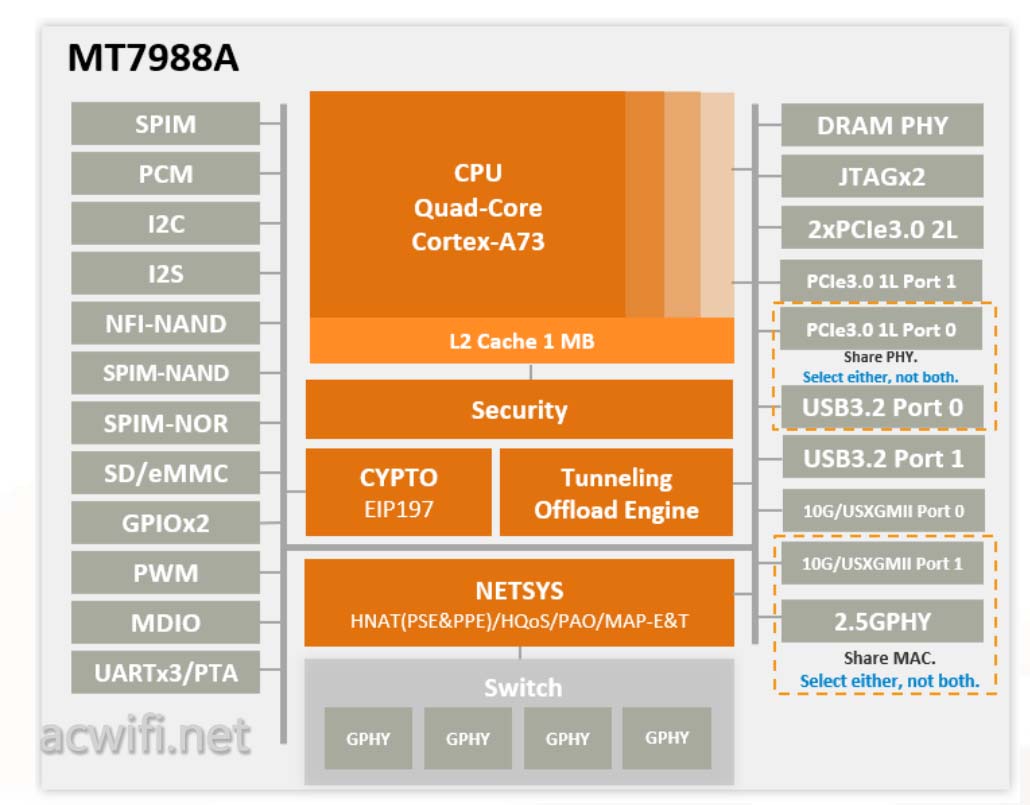

MT7988A的功能框图如下：

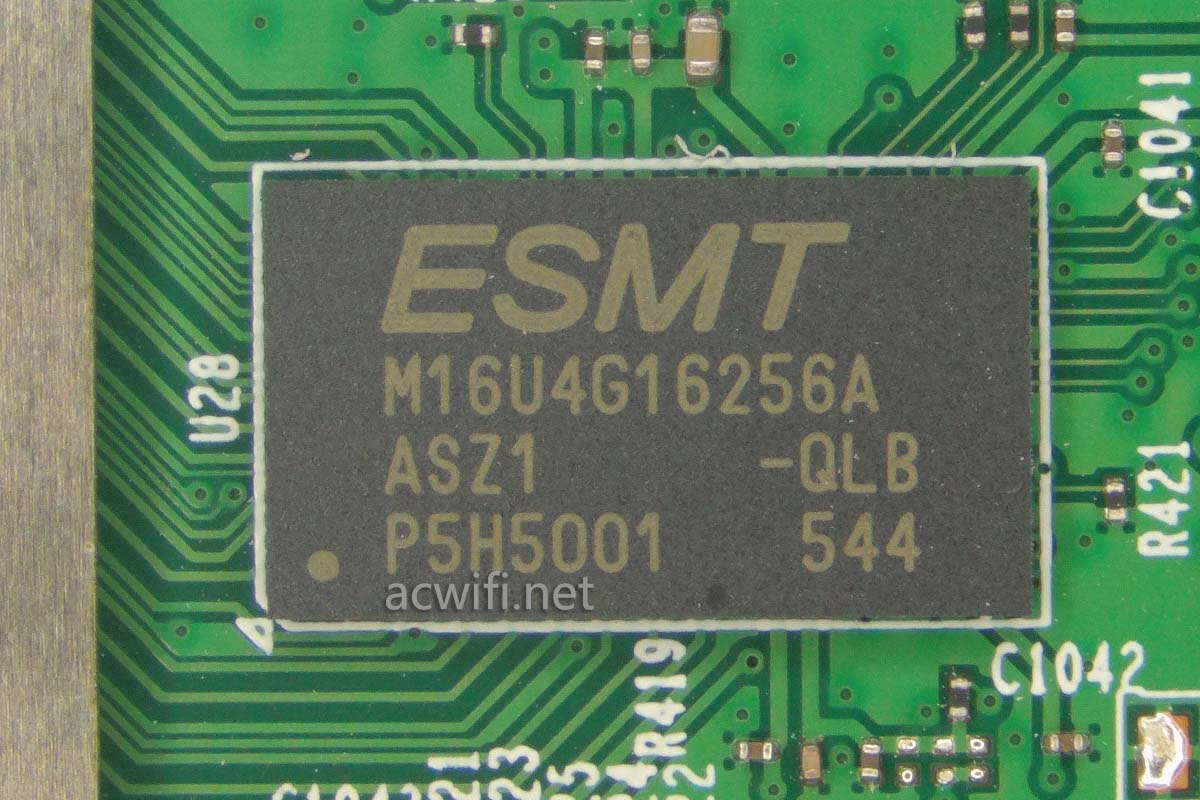

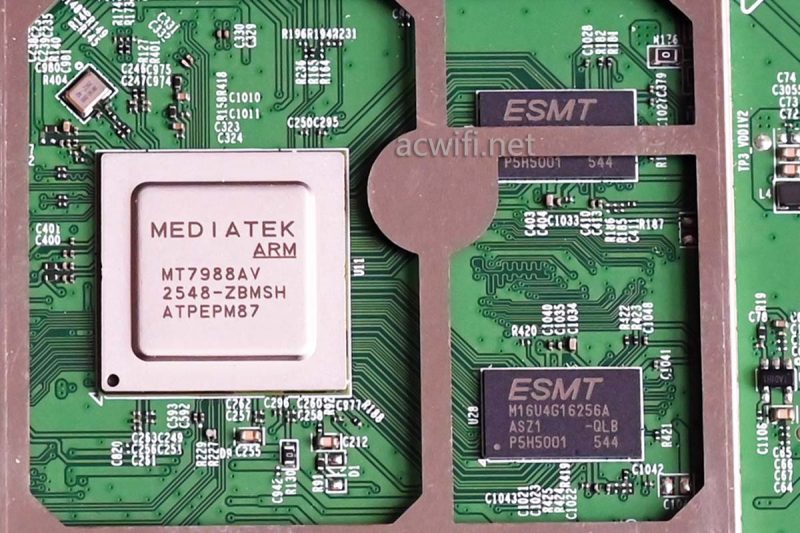

CPU旁边有两颗内存芯片，型号是晶豪的M16U4G16256A-QLBG，DDR4-3200，单颗容量512MB，两颗组成1GB内存。

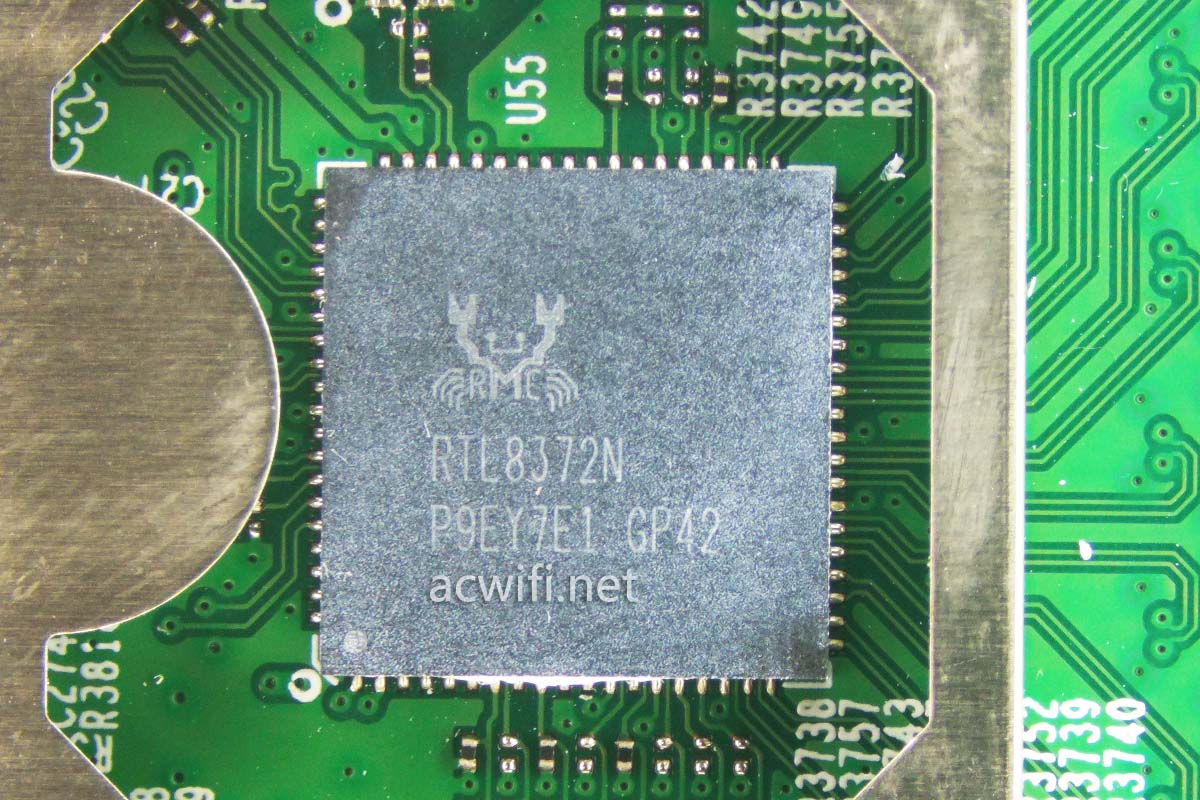

然后是2.5G交换芯片，是螃蟹的RTL8372N，它有2个10G USXGMII，一个用来接10GSFP+，另一个用来接CPU。RTL8372N内有四个2.5G PHY。

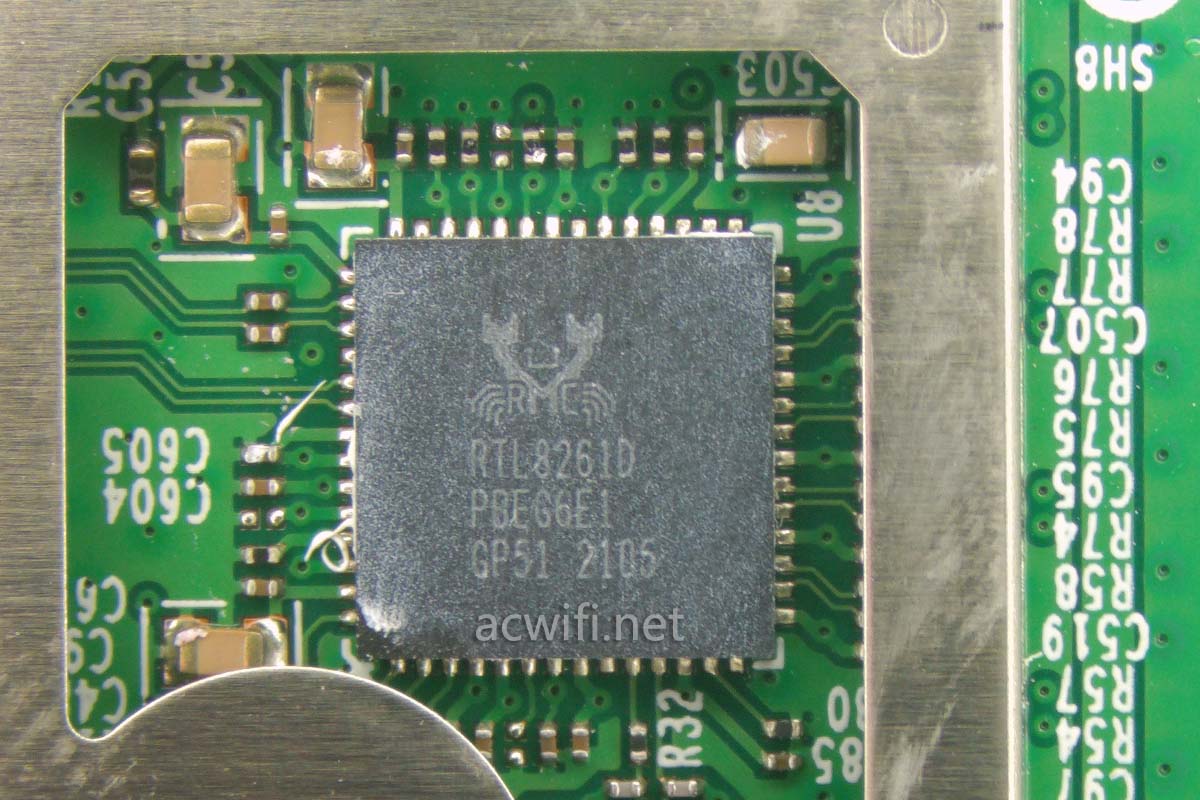

而10G网口（电口）用的10G PHY芯片也是螃蟹的，型号是RTL8261D（Supports 100M / 1G / 2.5G / 5G / 10G Ethernet），这个10G PHY型号我第一次见。

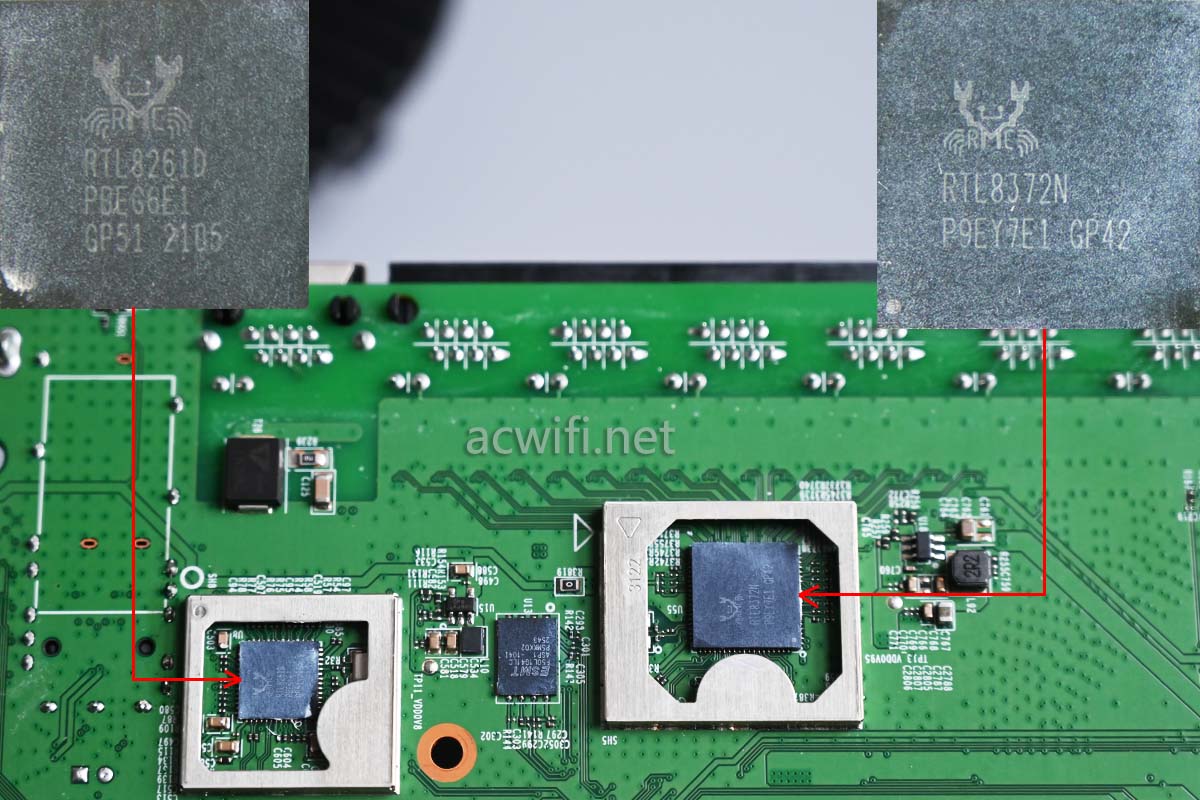

以上两颗网络芯片的位置：

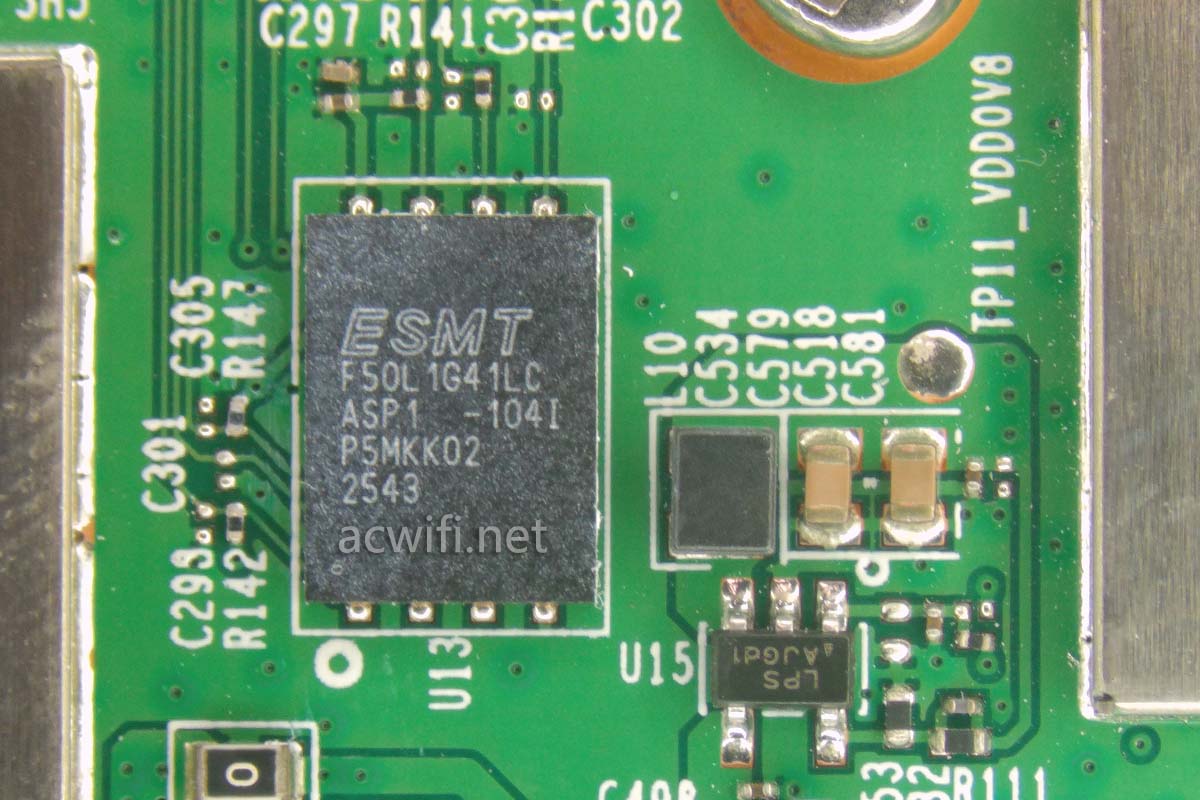

上图被夹在中间那颗闪存芯片，型号是F50L1G41LC，闪存容量128MB。

现在来看无线射频芯片相关的。

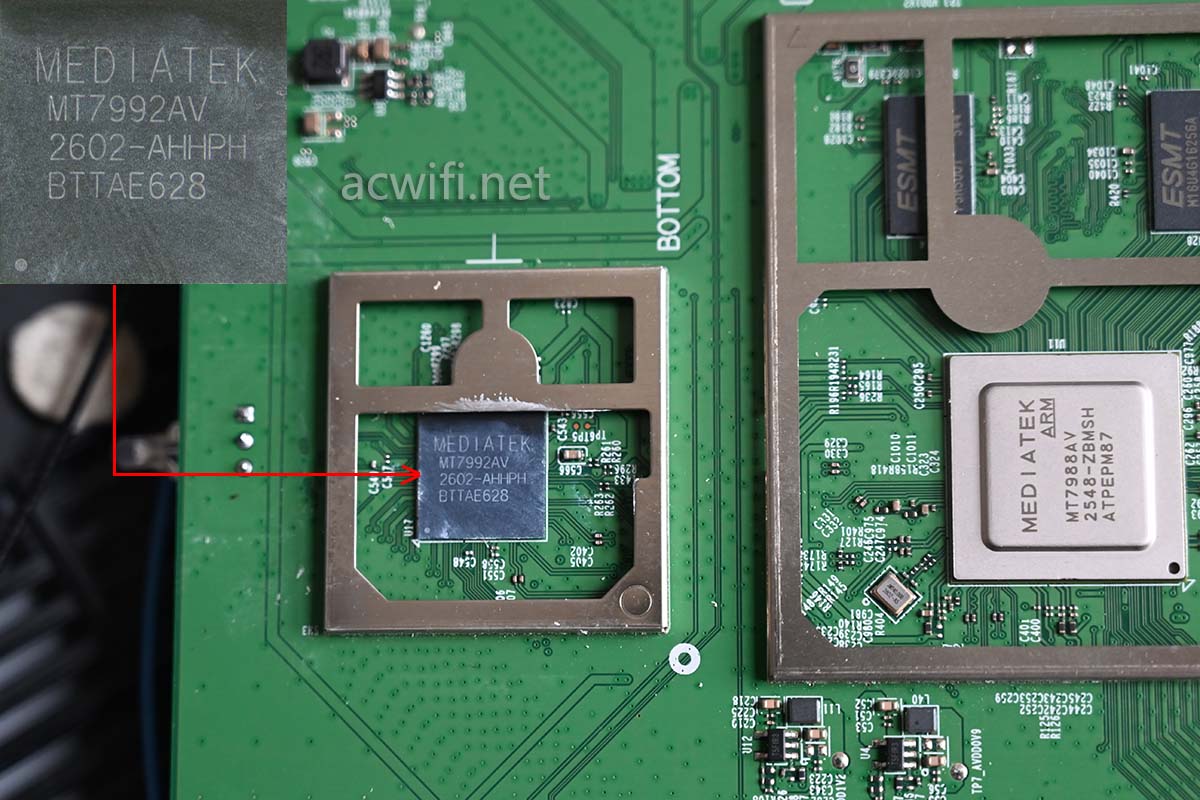

与MT7988A相连的无线基带和无线MAC芯是MT7992A，2.4G和5G均支持4×4 MIMO，无线速率分别为1376Mbps、5765Mbps。

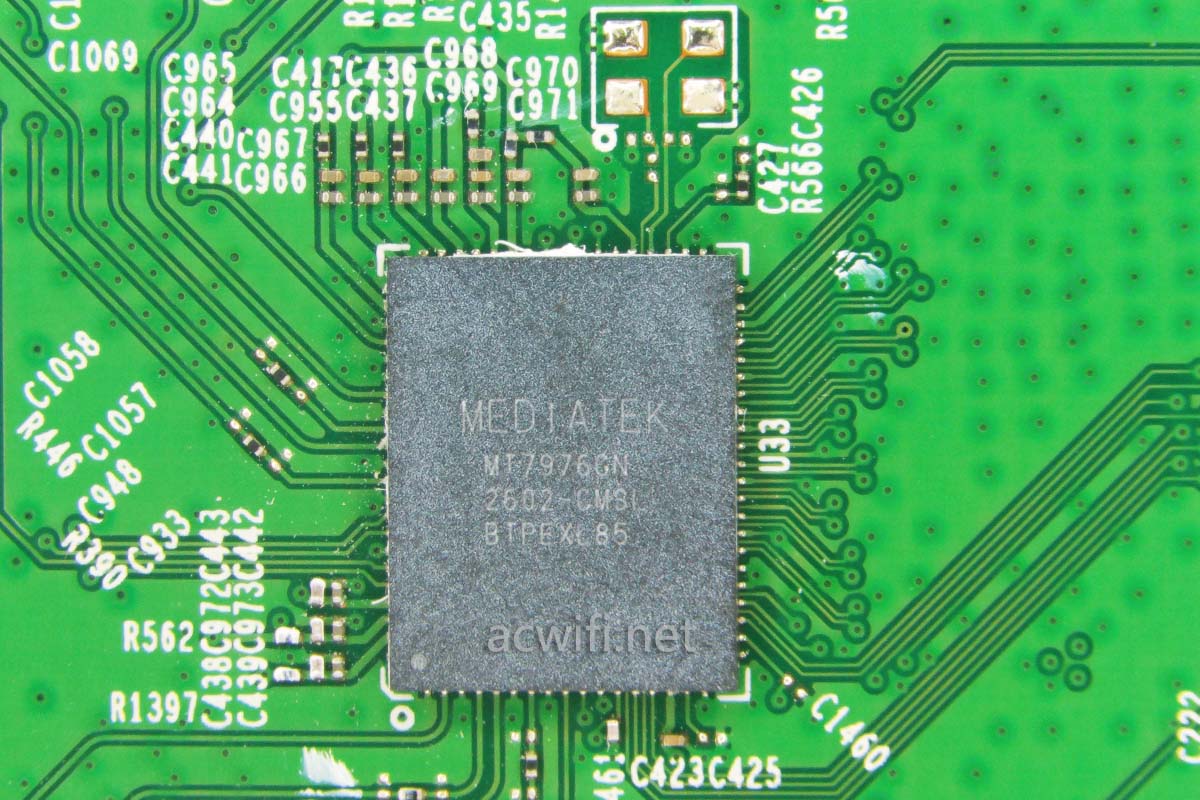

接着看2.4G RF芯片，型号是MT7976GN，因为带了G，所以没有集成FEM，要用外置的FEM。2.4G射频支持4T4R。

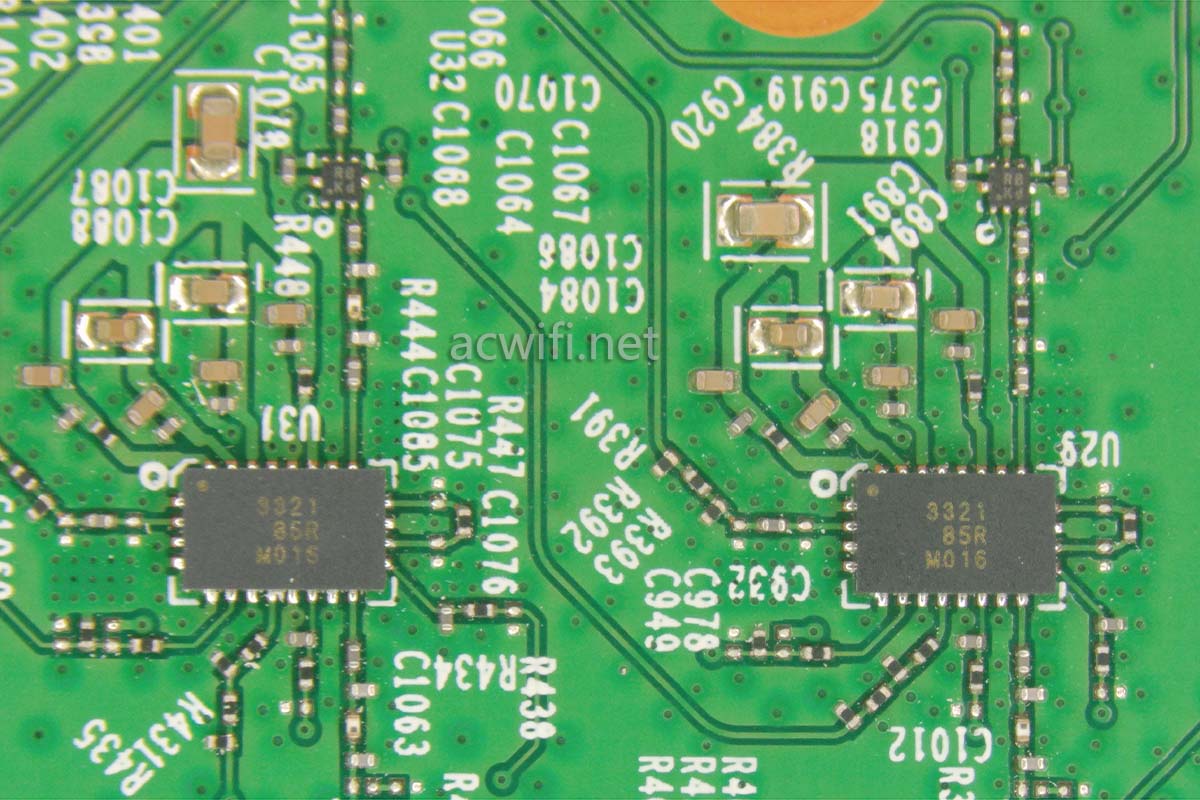

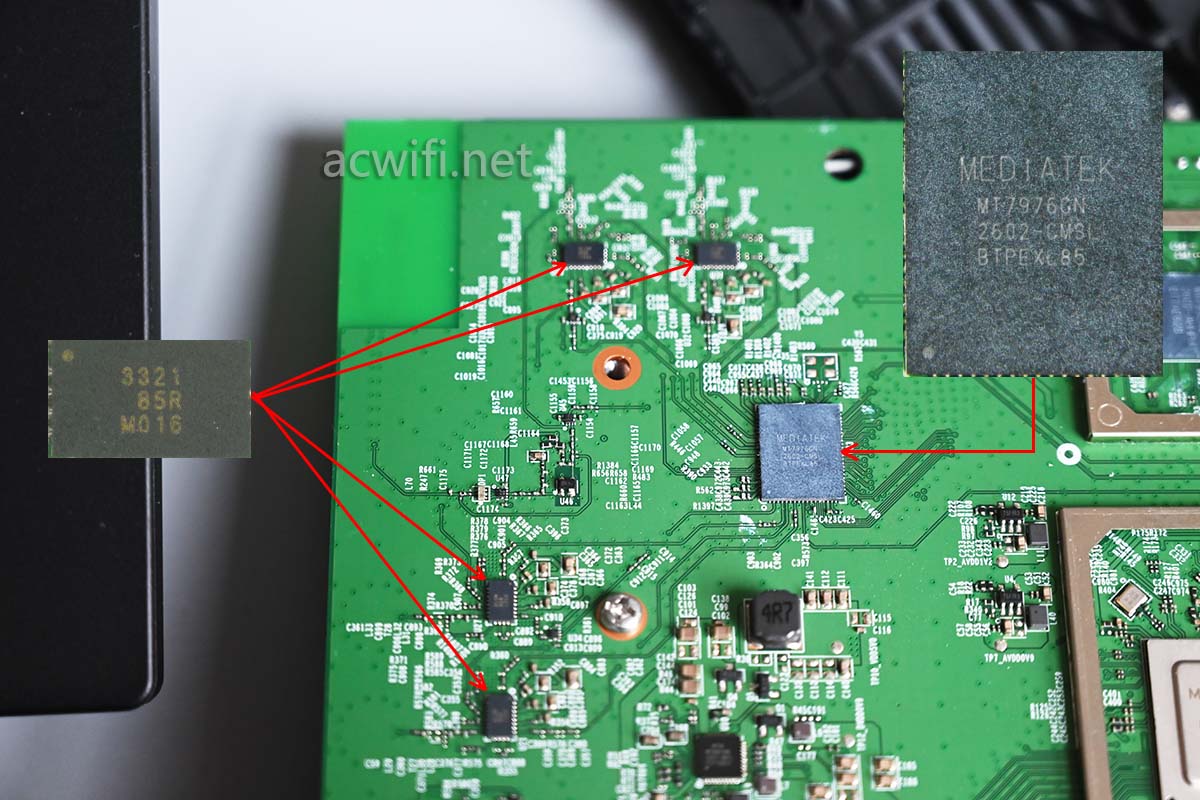

外置独立的四颗2.4G FEM芯片，型号是唯捷创芯的VC5333-21，或直接省略叫VC5333。

VC5333-21的功率参数如下：

Frequency range: 2.4GHz~2.5GHz

Linear output power of 19dBm for IEEE802.11ax MCS11 HE40, EVM < 43 dB@5V

Linear output power of 23dBm for IEEE802.11n MCS7 VHT40, EVM < 30 dB@5V

Transmit gain: 34dB

Receive gain: 14dB

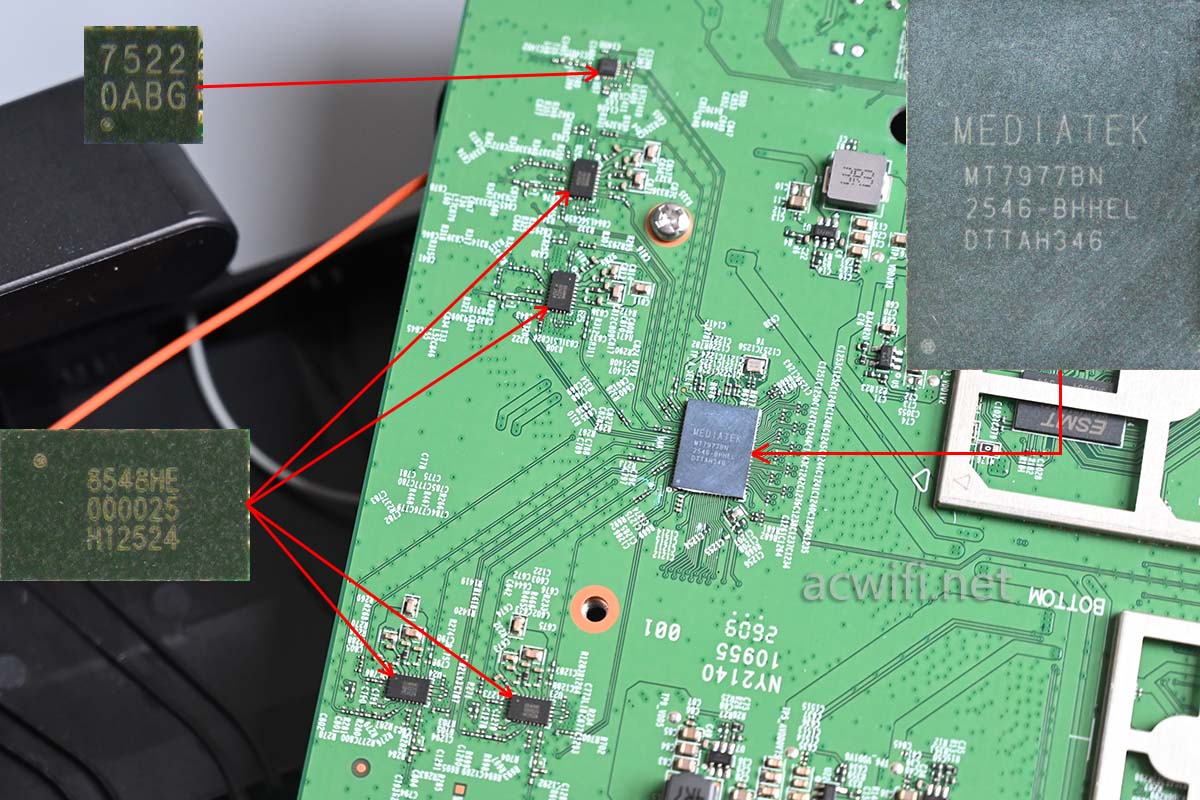

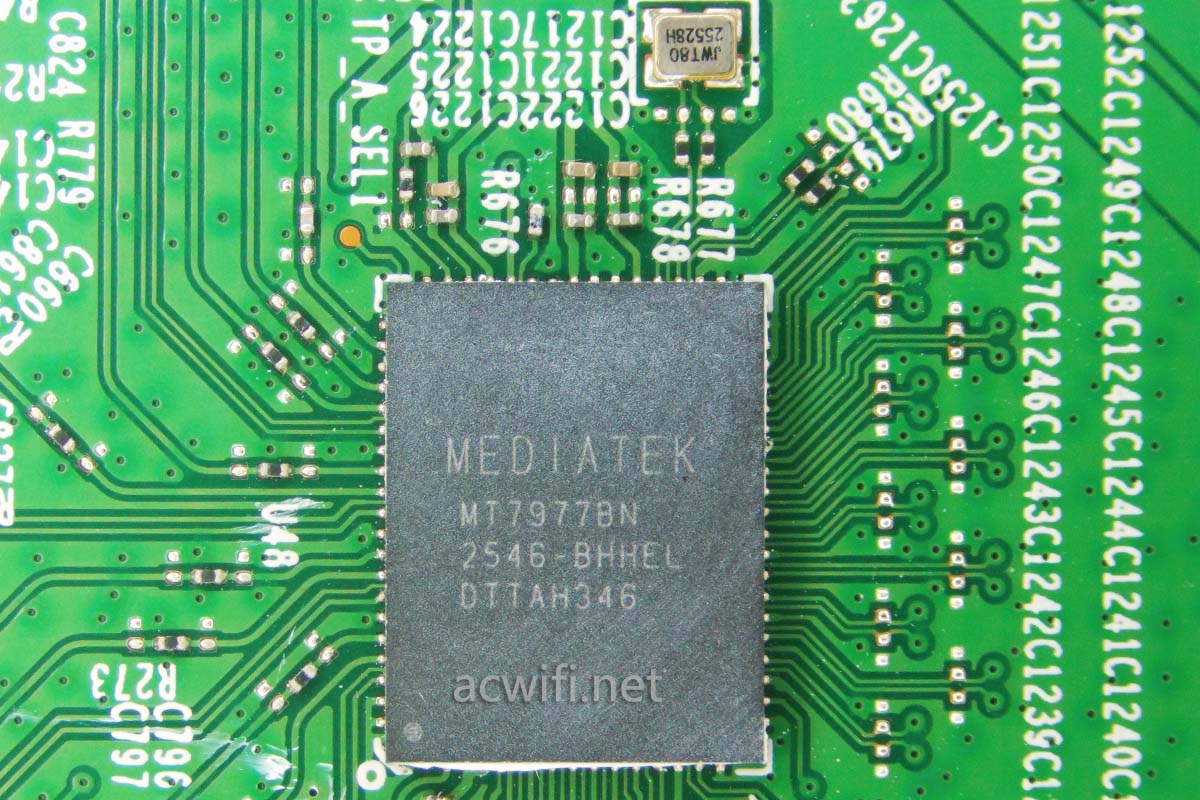

然后是5G RF芯片，型号是MT7977BN，这是没有内置5G FEM的版本，需要用到外置独立的FEM，支持4T5R。

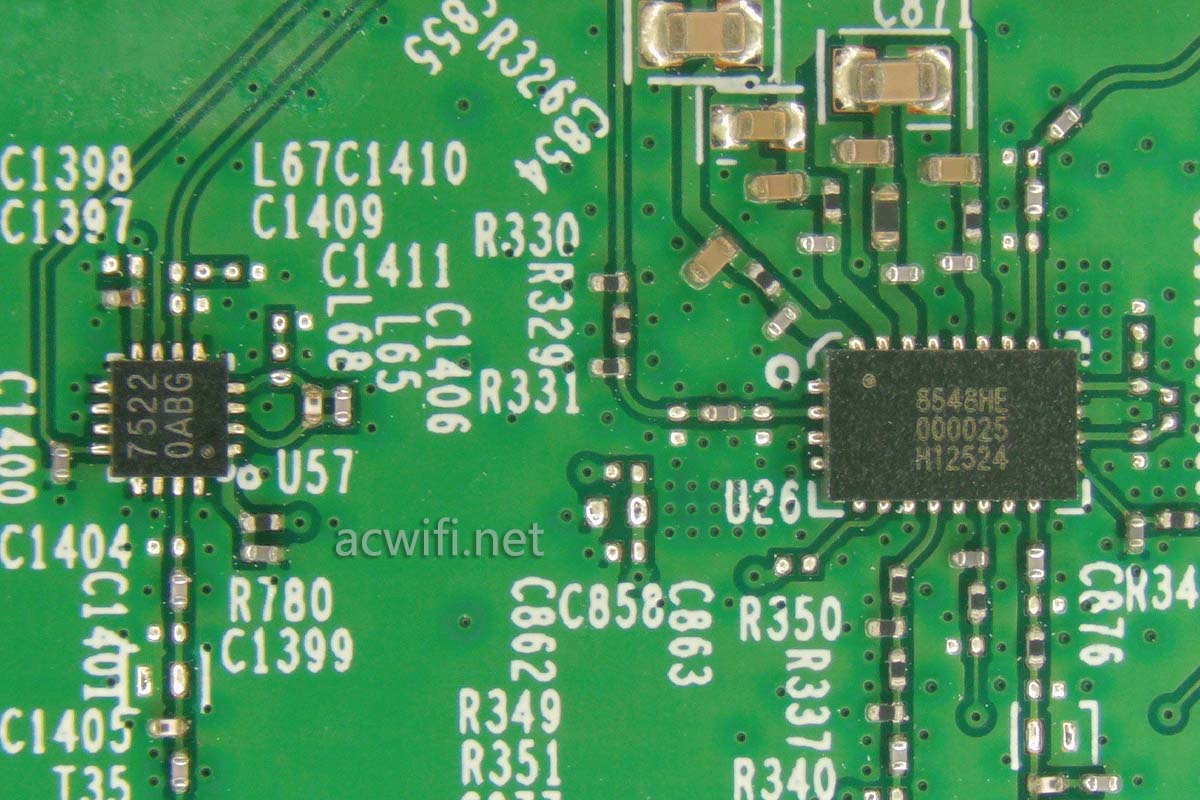

5G FEM芯片型号是康希通信的KCT8548HE-1(比7DR7290用的KCT8548HE更高功率)，由于5G有第5路接收的，所以除了用4颗5G FEM芯片之外，还要用一颗5G LNA芯片，型号是MXD7522。

KCT8548HE-1的参数如下：

Integrated high performance 5GHz PA, LNA with bypass and T/R switch
Transmit gain: 30.5dB at 5V
Receive gain: 16.5dB at 5V
Noise figure: 1.8dB at 5V
Output power:
+195dBm @ -43dB HE160, MCS11 DEVM, 5V
+22dBm @ -40dB HE160, MCS11 DEVM, 5V
+24dBm @ -35dB VHT80, MCS9 DEVM, 5V
+25dBm @ -30dB HT20, MCS7 DEVM, 5V

最后一些较小尺寸的芯片。

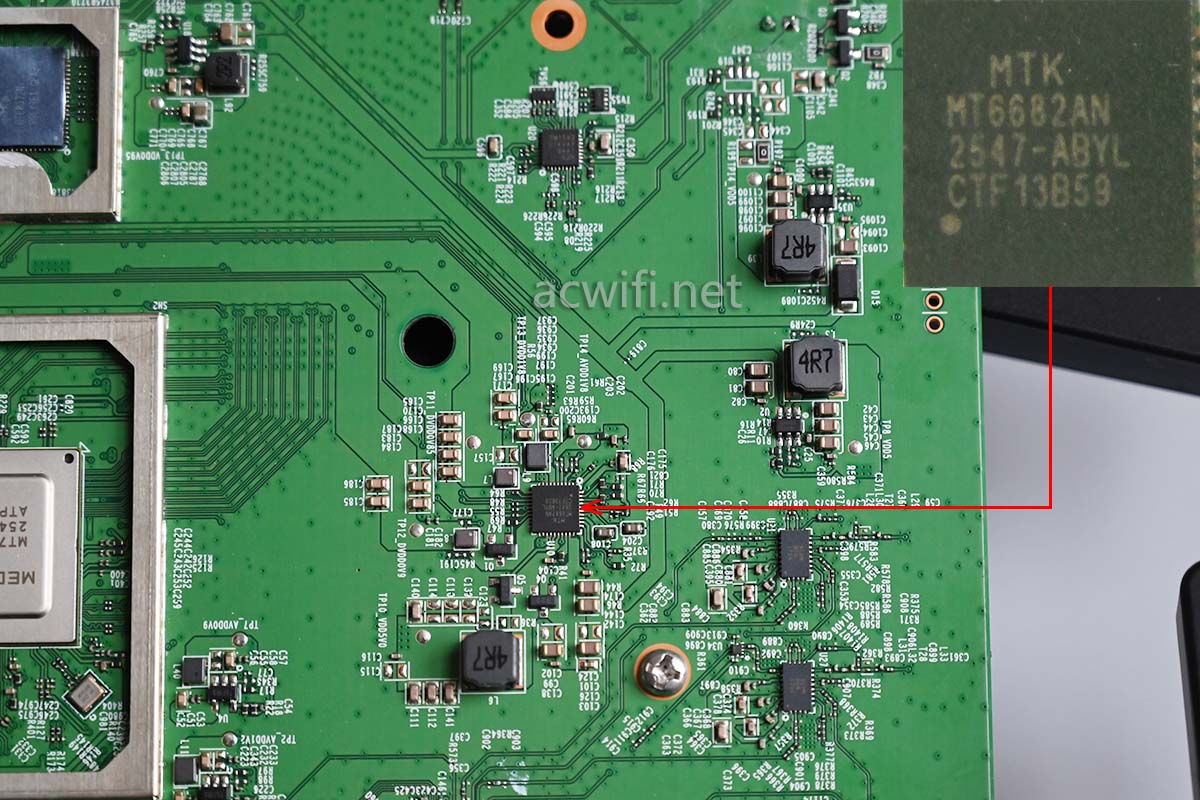

电源管理IC也是联发科自己的，型号是MT6682AN:

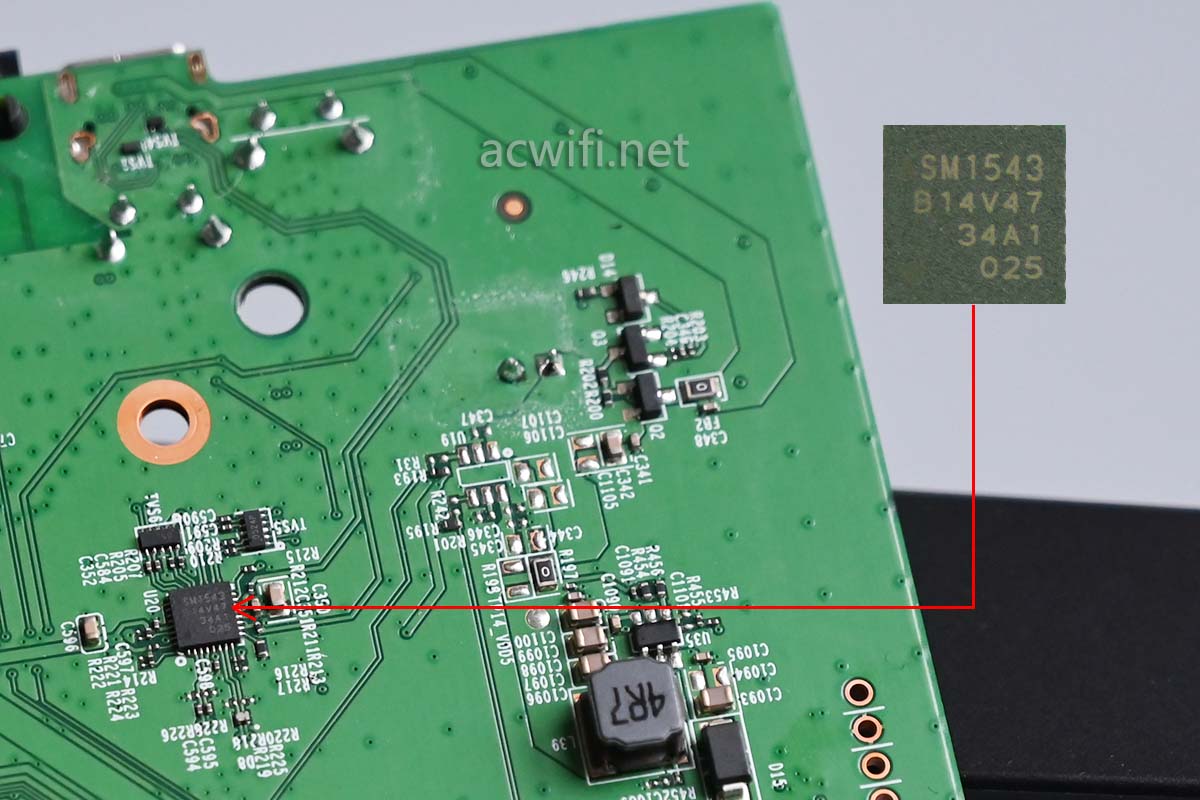

Type-C转接芯片是ASM1543，最高速度10Gbps。

至此，这台7DR7299好像还没拆完。。。。

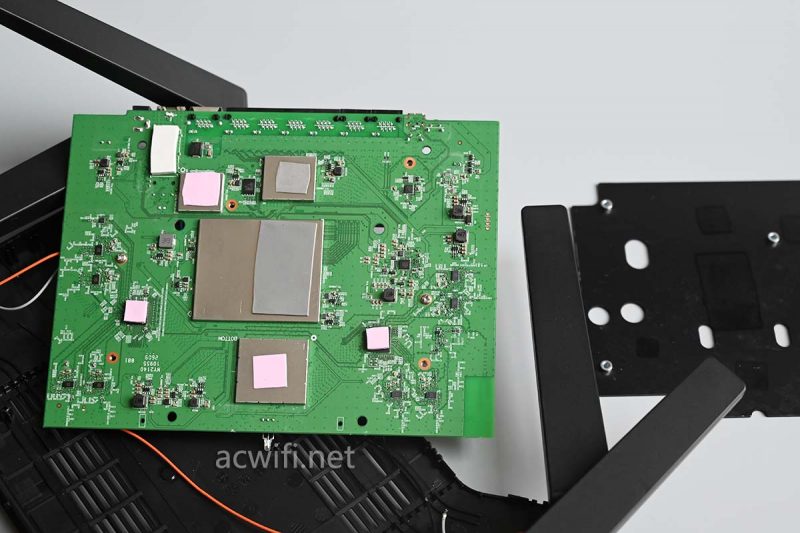

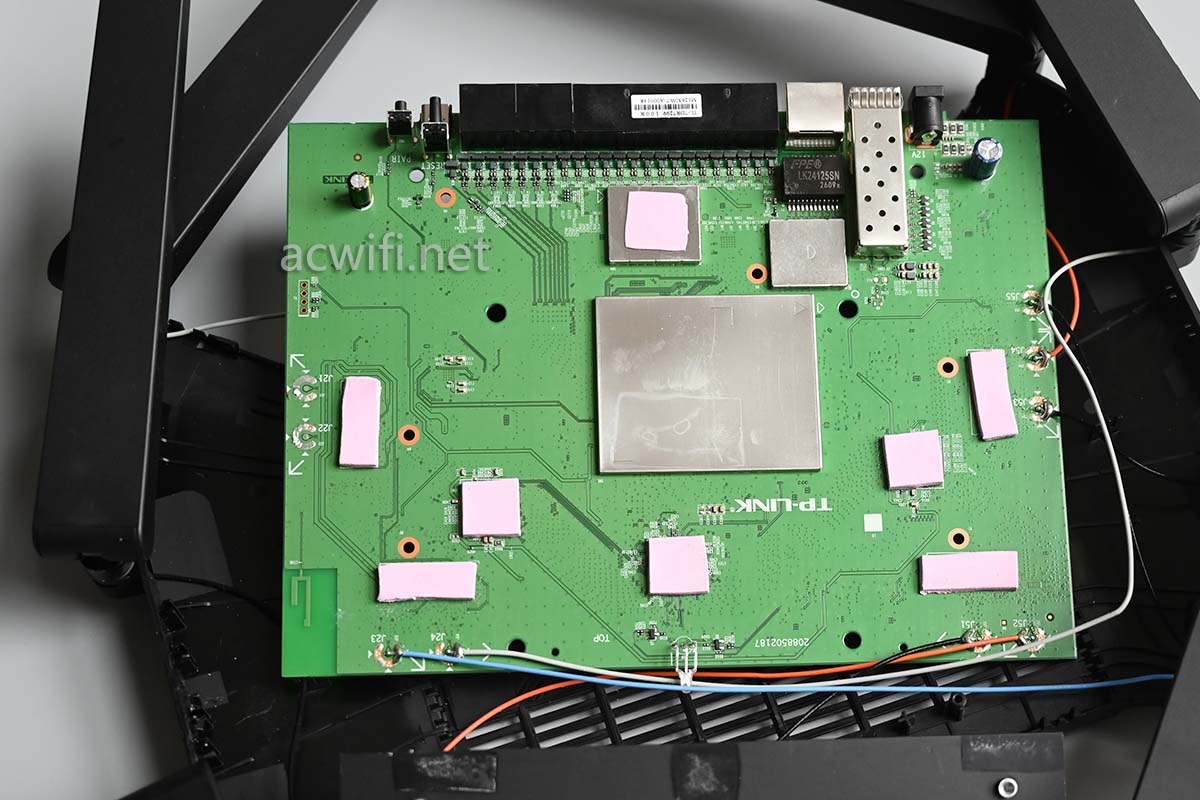

翻回主板另一面，也就是刚打开外壳时看见的有2个一大一小散热片的那一面。把两片散热器拿走之后的样子。有许多导热硅脂垫片，帮助把无线芯片、交换芯片、FEM芯片的热量导向散热器。

撬开屏蔽罩，里面没啥好看。

至此，这台TP-LINK TL-7DR7299拆机完成。（拆机一时爽，拆完还要焊回馈线，幸好已经滚瓜烂熟）

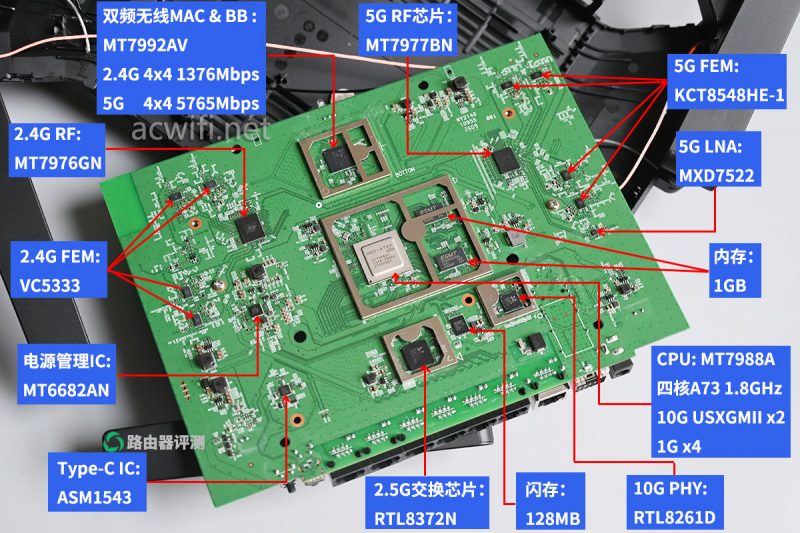

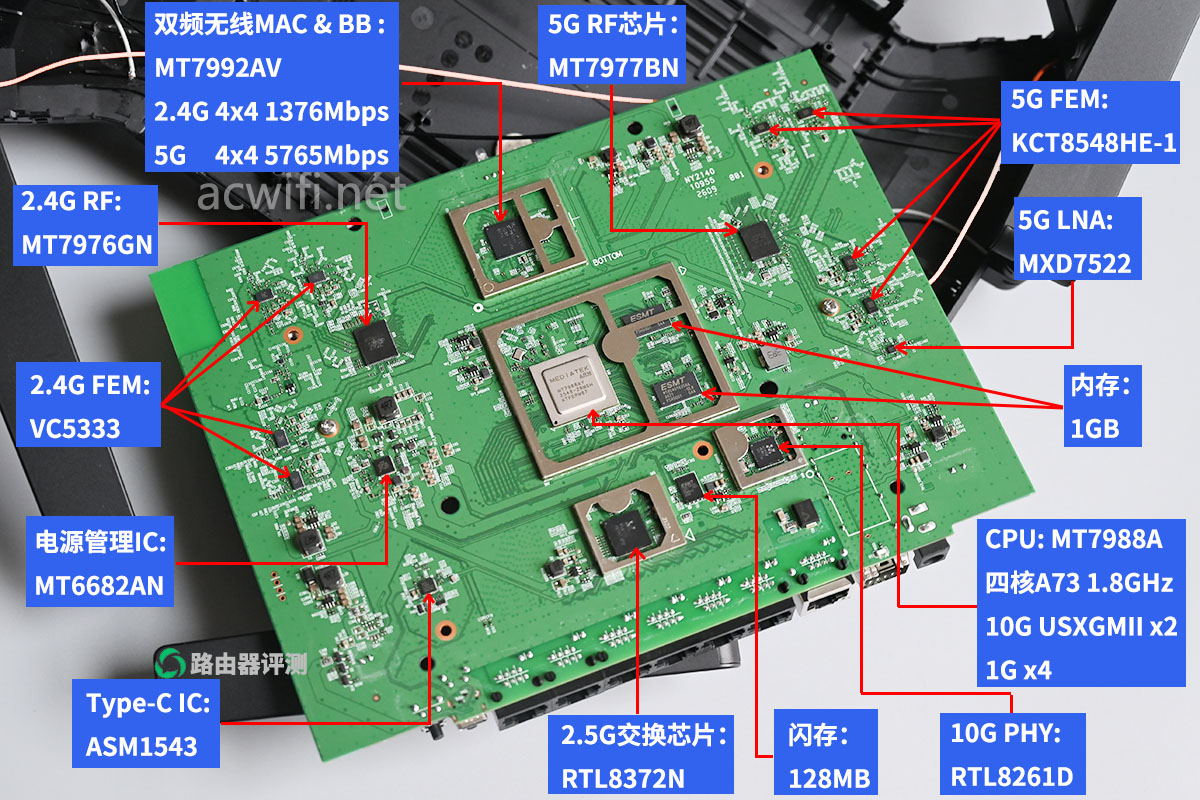

7DR7299的所有芯片型号汇总如下图：

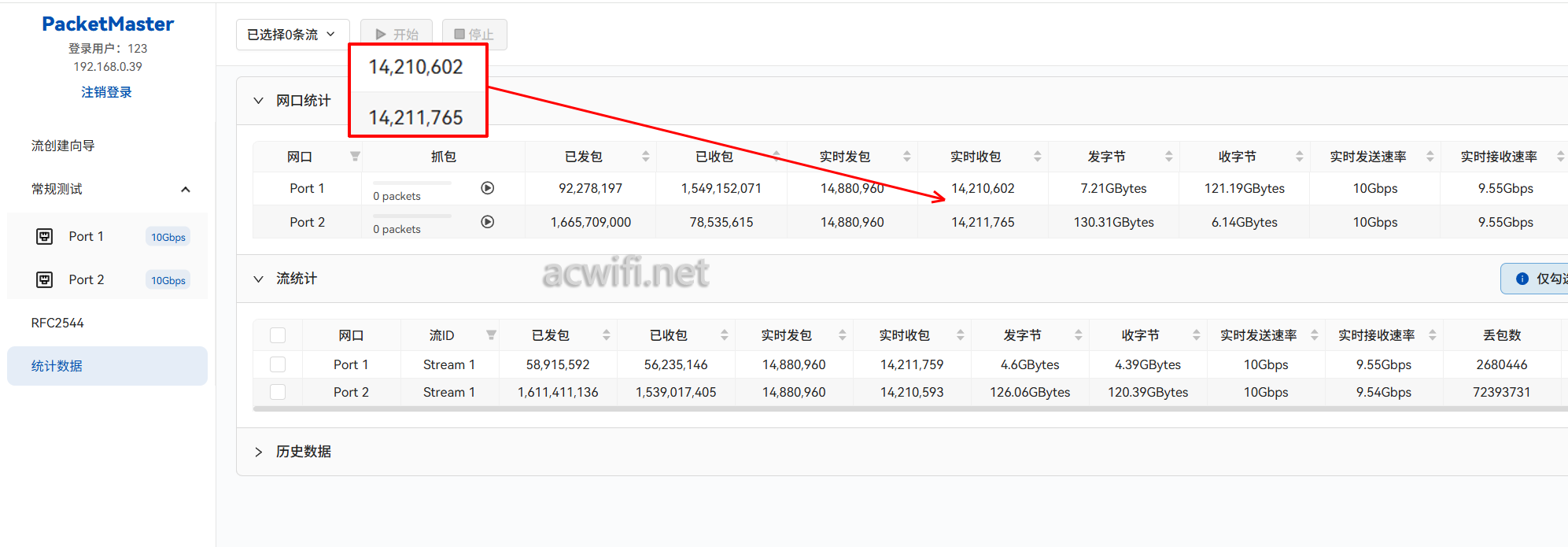

小包转发性能之前已经发过了。双向同时转发达到14.21Mpps，差一点点点点就满了。挺不错的！

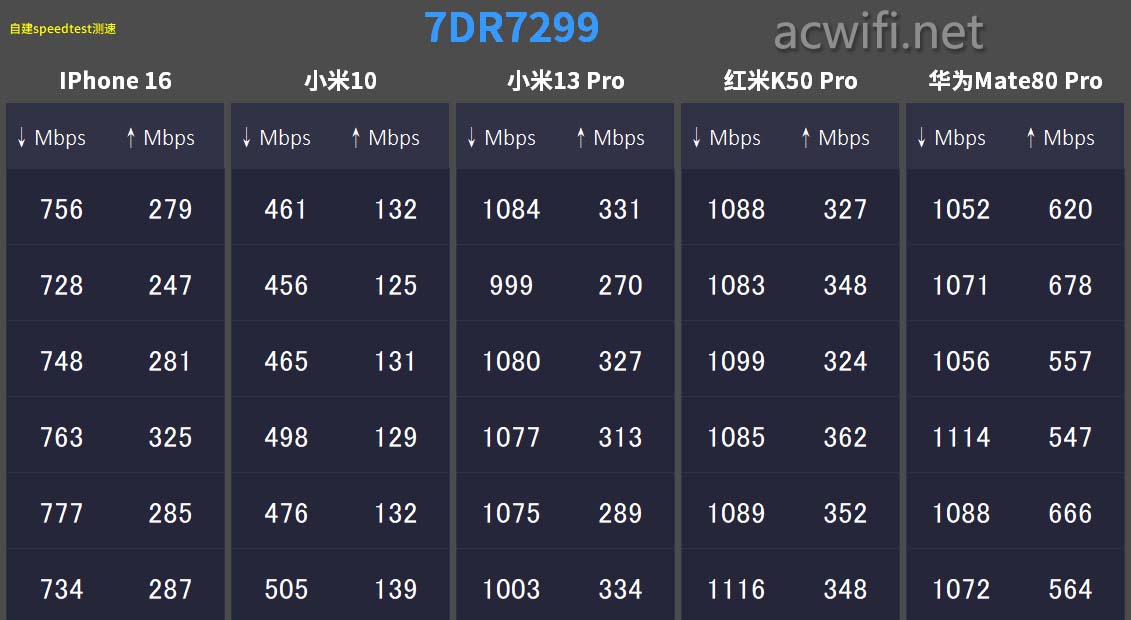

然后是K点测速，之前也发过了。5G信号也很不错。

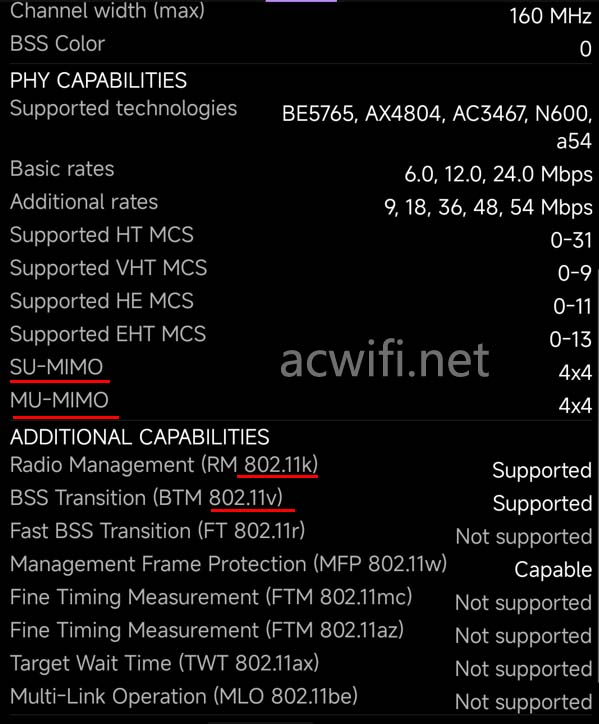

默认支持802.11k和802.11v，支持MU-MIMO和波束成形。（在公众号发送ana即可自动回复此APP下载地址，安装后不要更新。）

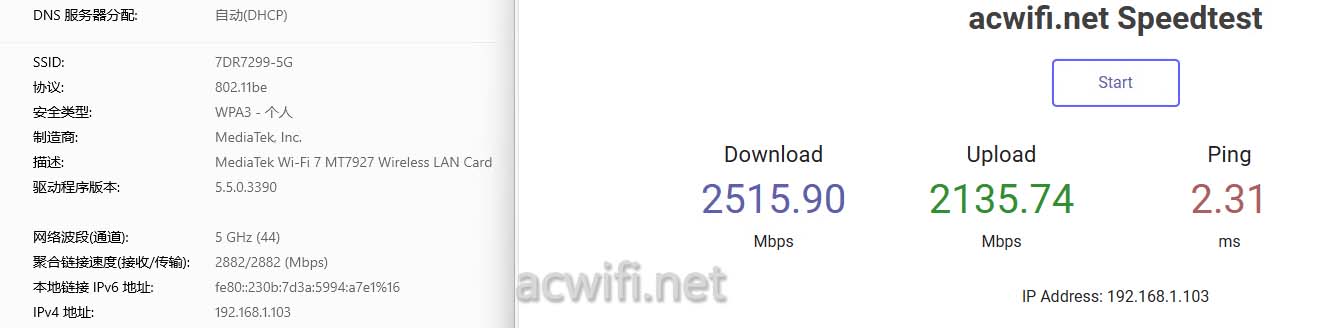

随手拿MT7927无线网卡连接7DR7299的5G，测速如下：

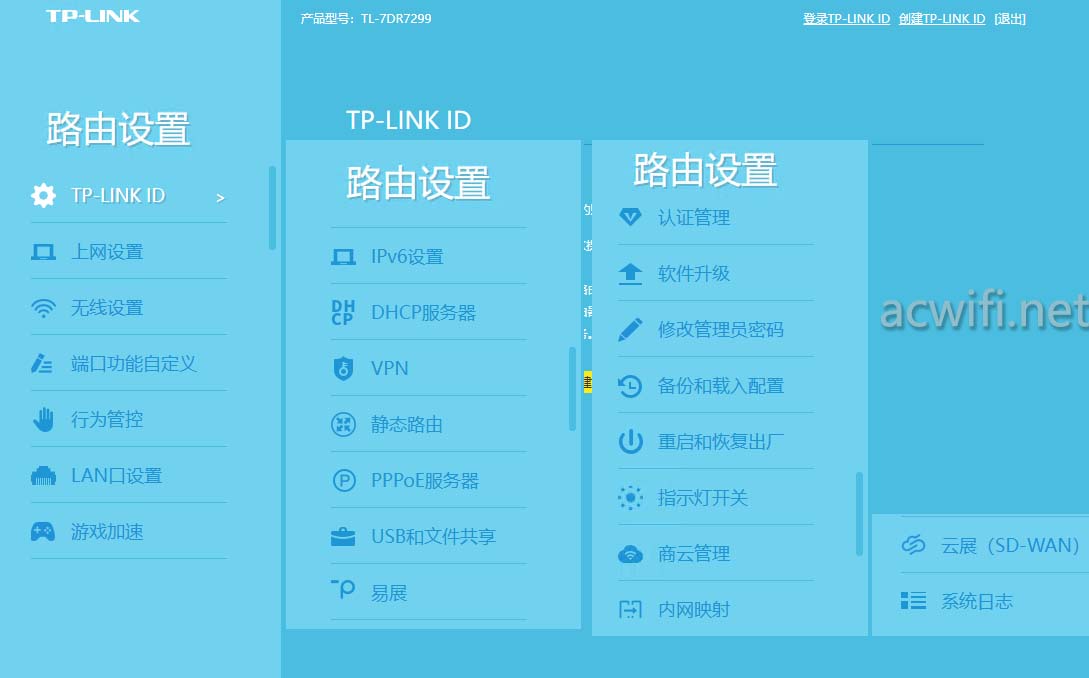

系统菜单 ：

7DR7299等于7DR7260的无线加上外置高功率FEM芯片，CPU换成了顶配的联发科MT7988A，然后满上了两个10G口，增加了2个千兆口和一个USB3.0。

在双频BE7200产品里面，要啥都有啥了。同时它又不会把高温带给你，因为CPU是12nm制程，而且无线MAC芯是6nm制程，非常适合怕高温又要性能的朋友。

999元的价格，只要预算够的，买就行了。

如果不需要用到10G口的话，7DR7290和7DR7260已经不错了。
