KP-9000-9XHML-X拆机8口2.5G轻网管交换机

这星期我又搞了一台便宜的交换机，这台”8+1“的2.5G轻网管交换机京东到手价171元，比水星SE109Pro便宜点。型号是KeepLiNK的KP-9000-9XHML-X。

也是窄机身的设计 。

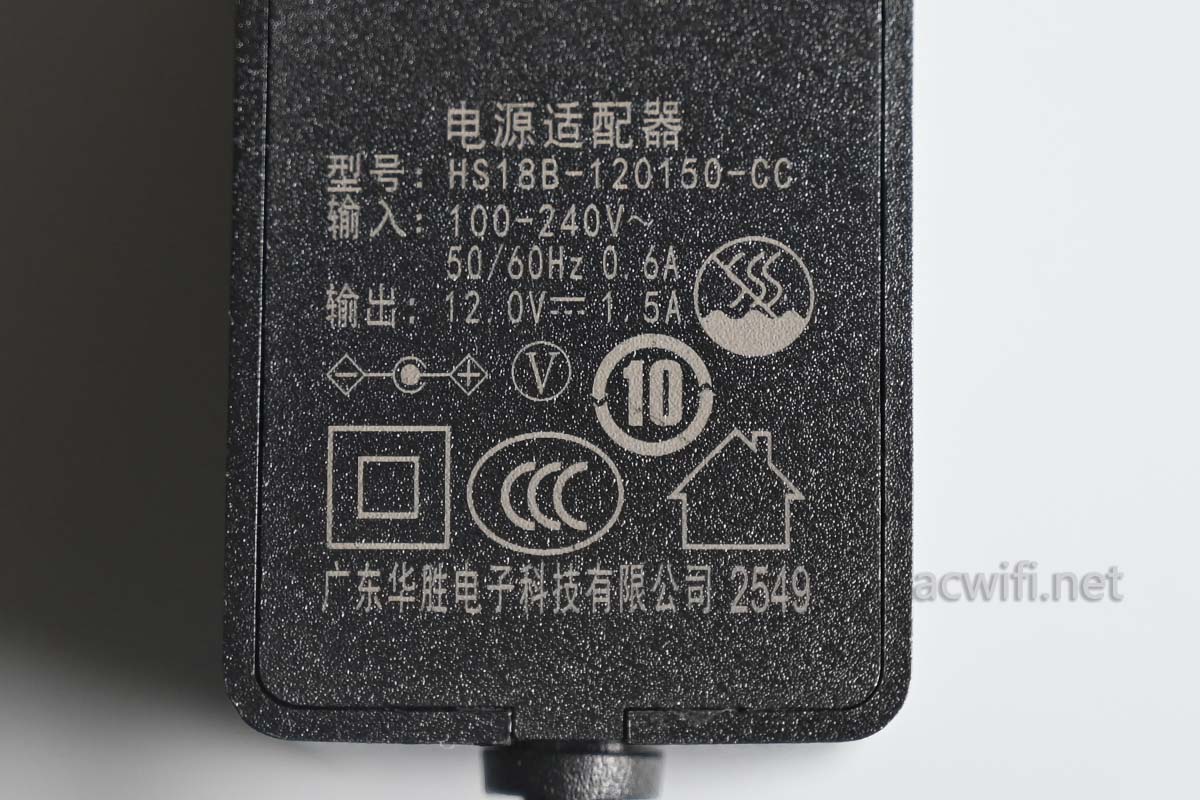

电源输出规格是12V/1.5A，实测空口待机功率为1.8W，插四个2.5G网口时4.8W，插八个2.5G网口时7.9W。

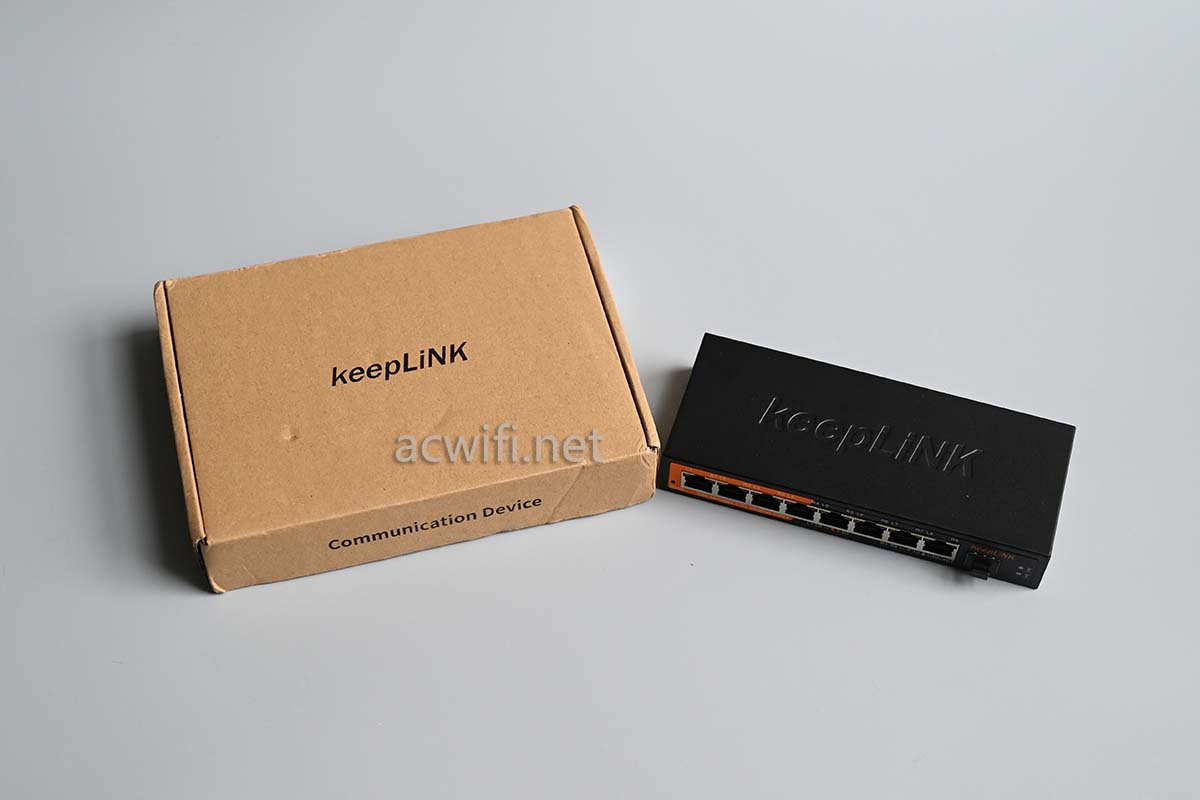

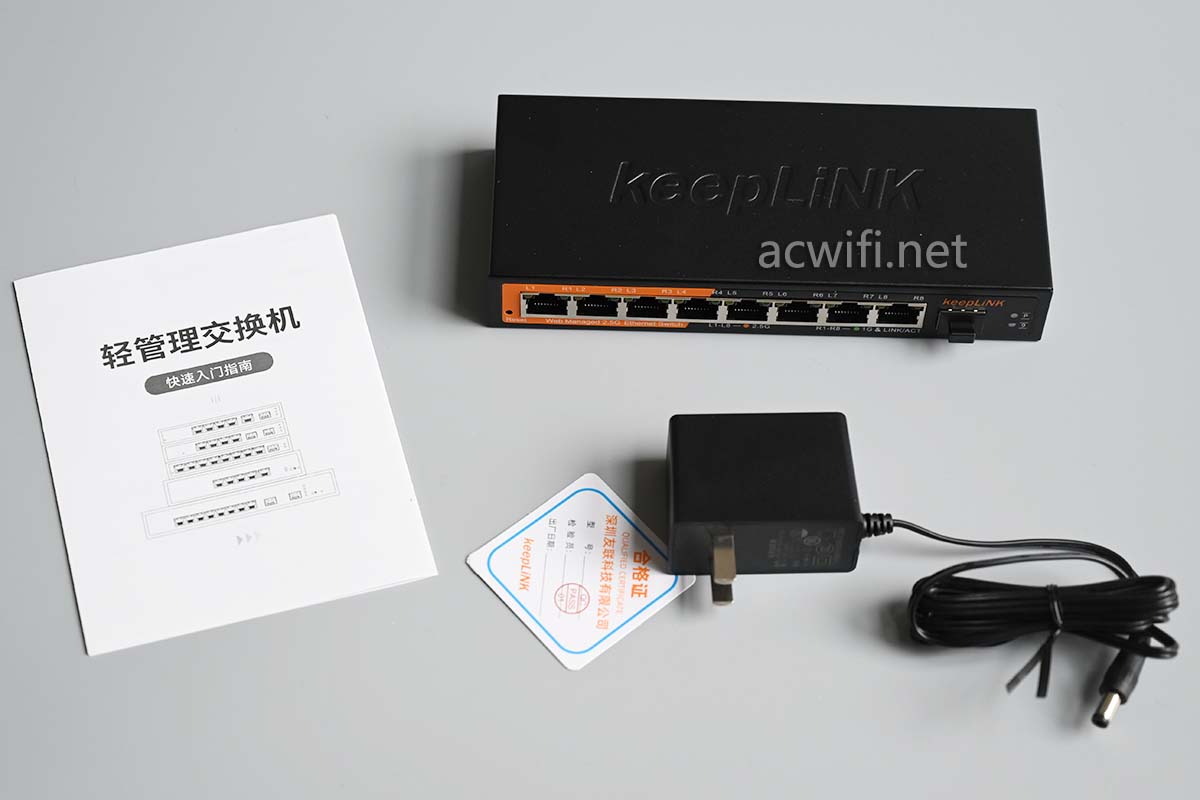

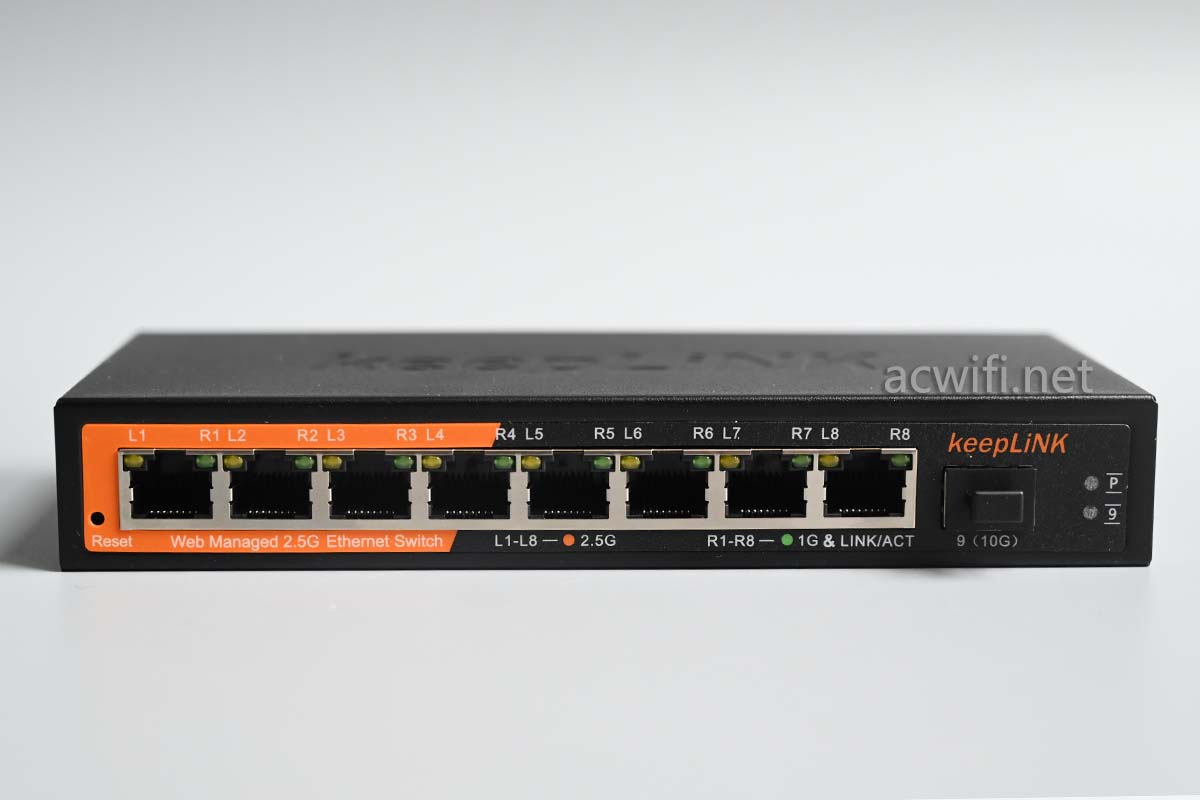

交换机正面：

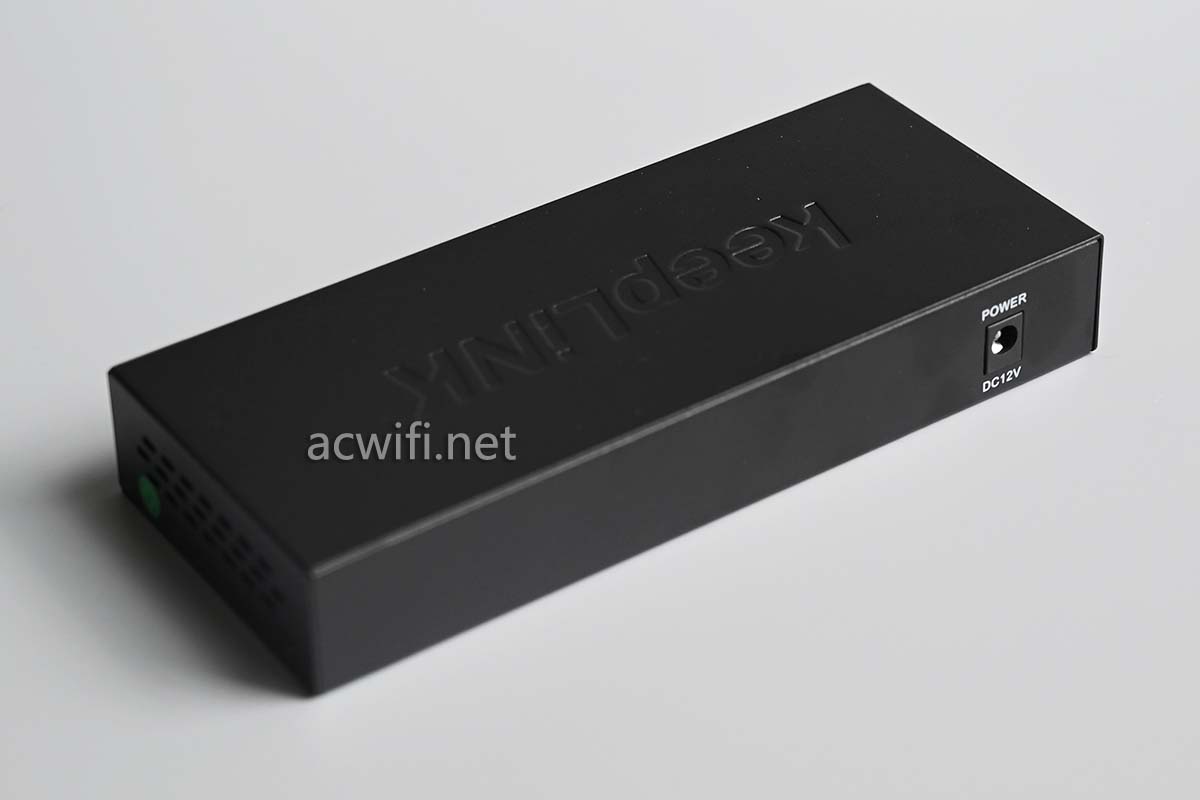

背面：

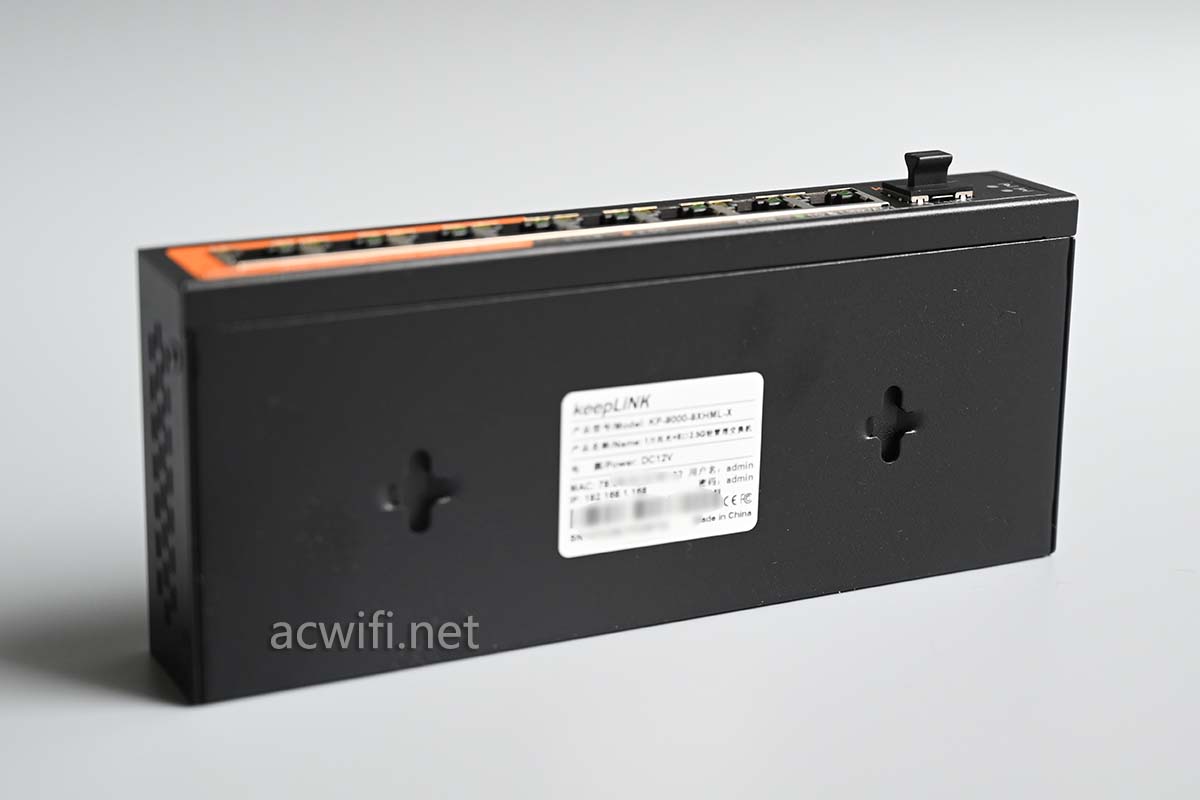

背在有挂孔：

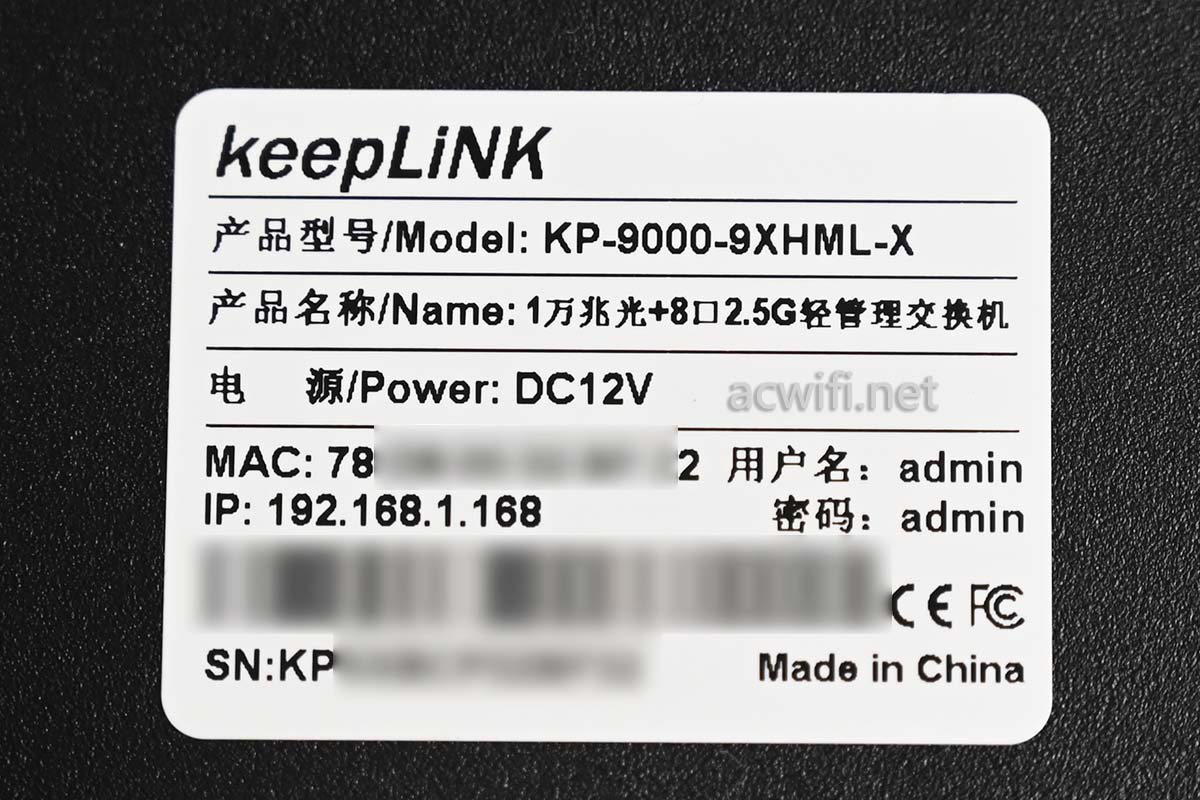

好长的产品型号：KP-9000-9XHML-X。

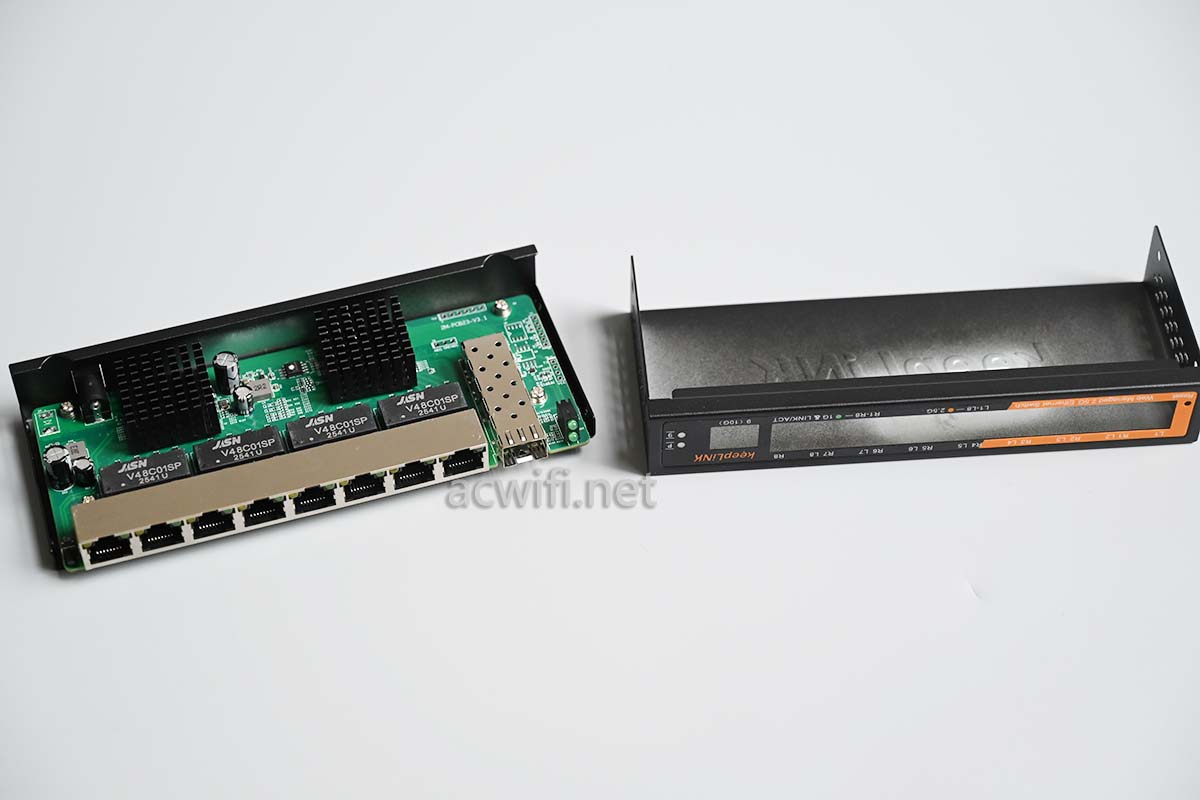

拆开外壳：

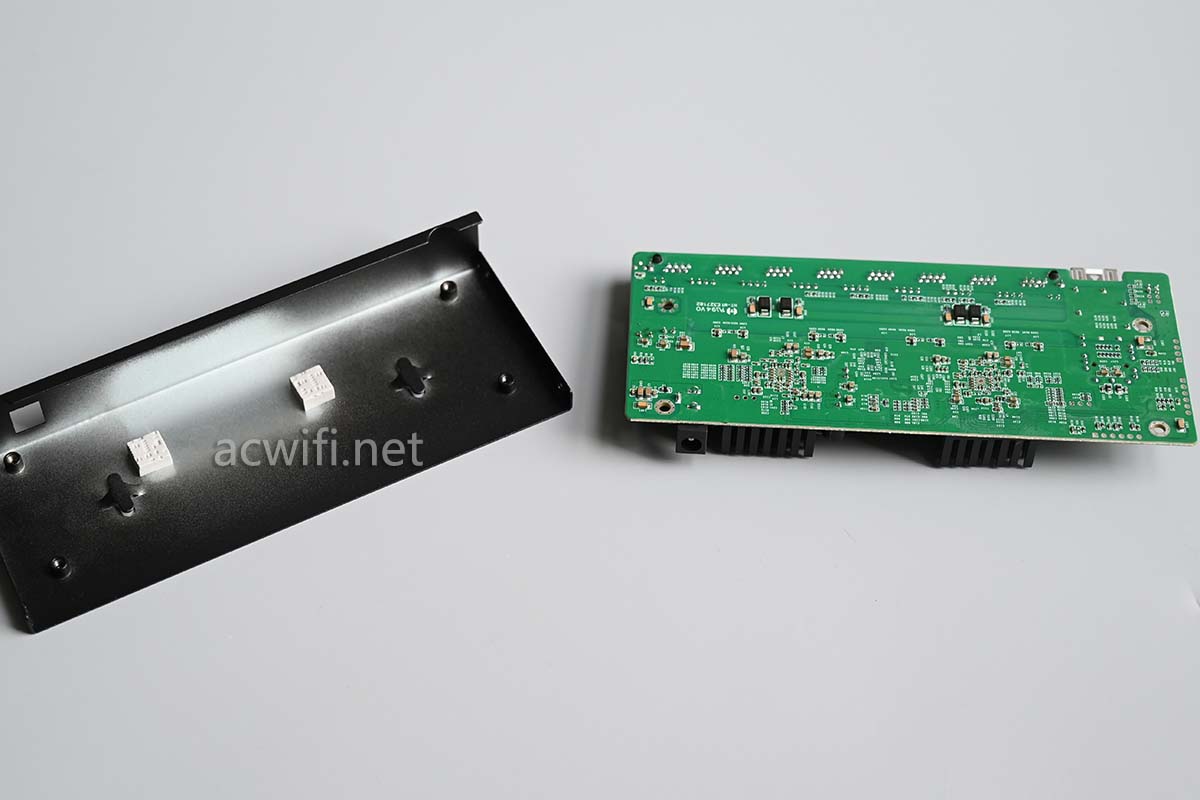

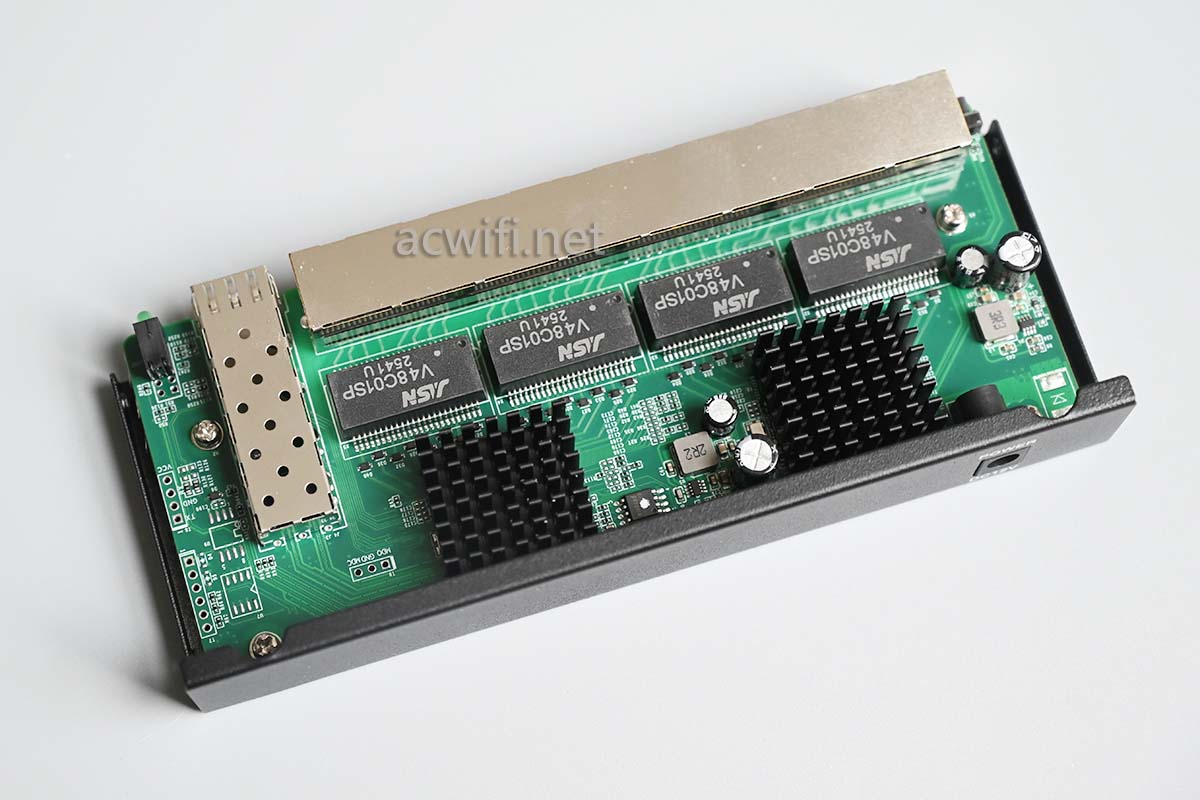

拆出主板并翻转底部：

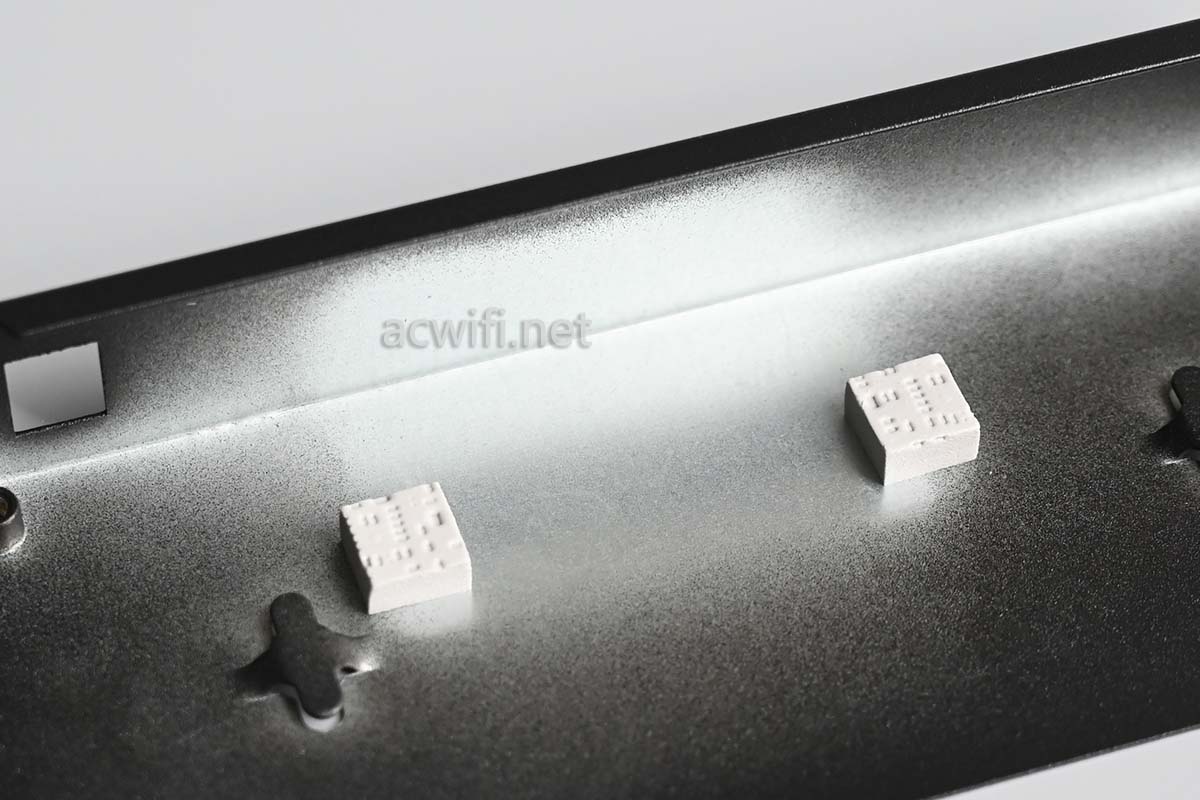

有两颗小小的导热硅脂垫片：

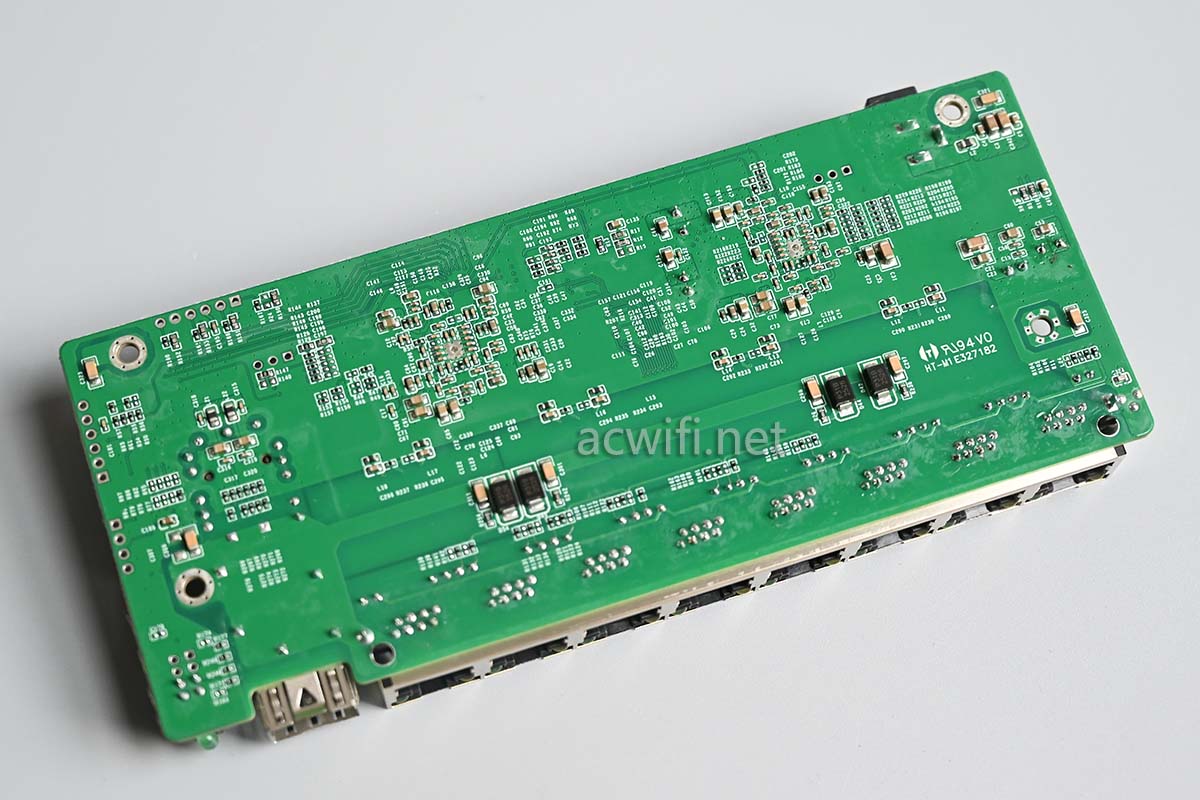

主板背面：

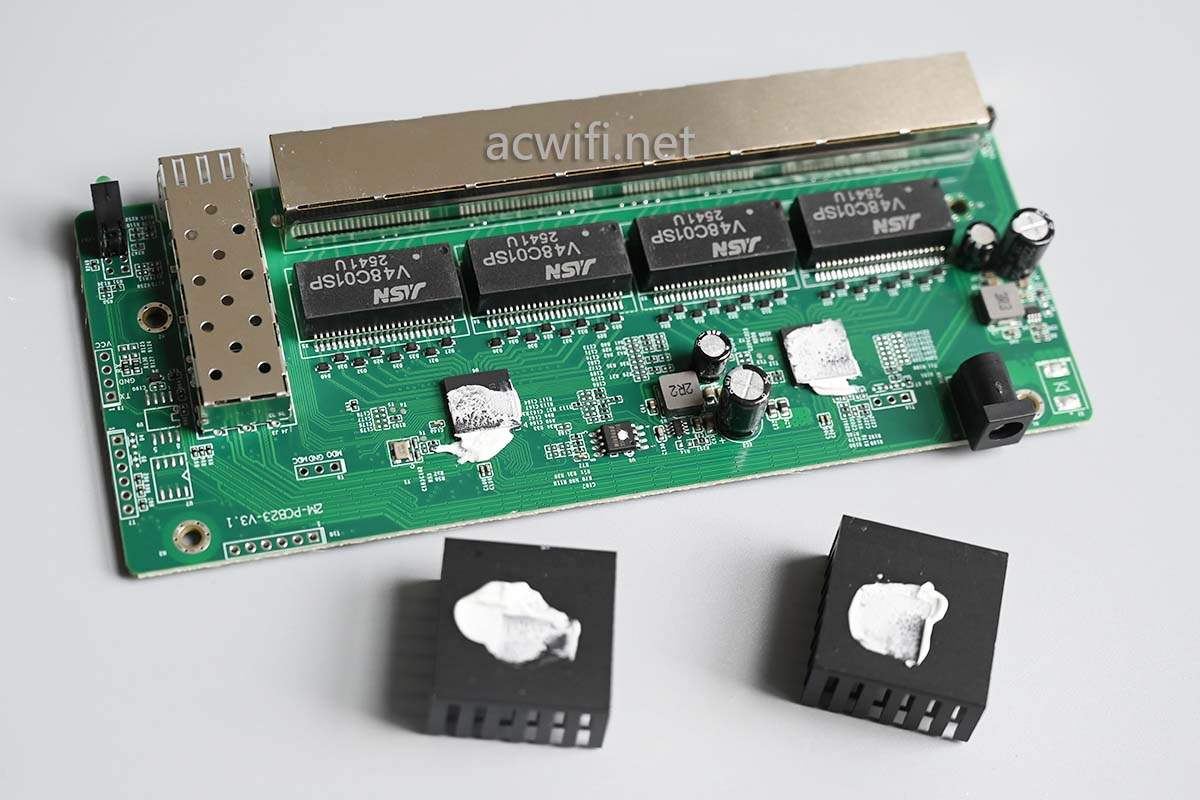

翻转主板正面，并拆开两片散热：

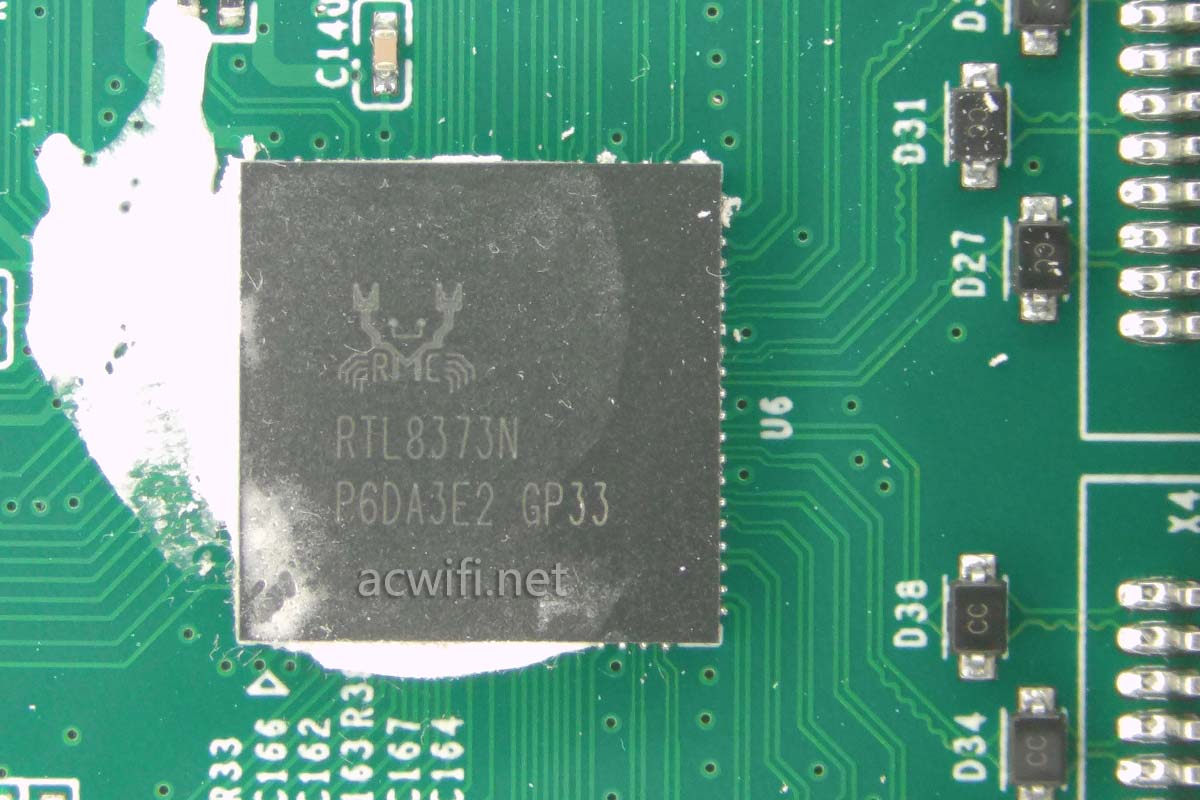

这台交换机的交换芯片是RTL8373N，跟RTL8373在芯片封装上不同，两者的参数大致相同。本身内置了四个2.5G PHY，还有两个10G速率的硬件接口（SERDES），其中一个是10G-QXGMII模式（四个通道，每个通道2.5G速率），用来连接多口2.5G PHY芯片；另一个接口是USXGMII模式，用来连接单端口，直接连接SFP+就是10G光口，或接一个10G MAC芯片就是10G电口。

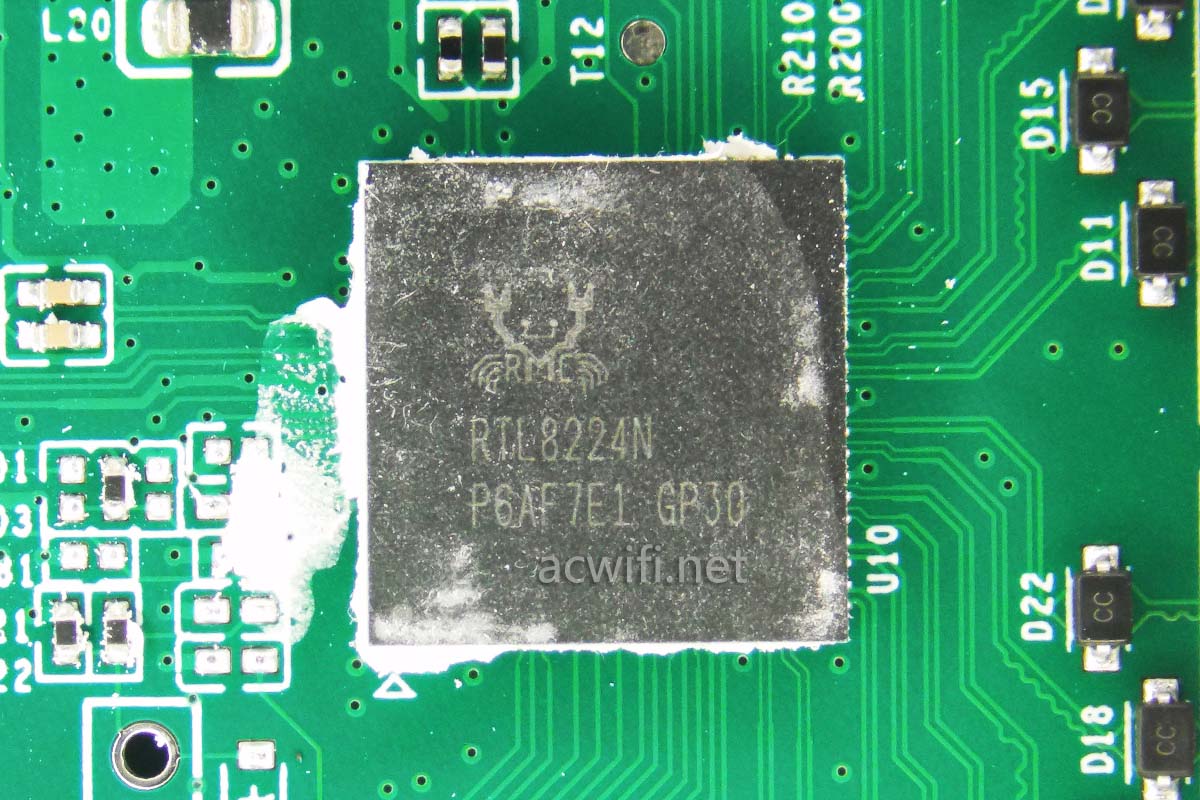

RTL8373N的10G-QXGMII连接了下图这一颗四口2.5G PHY芯片：RTL8224N。

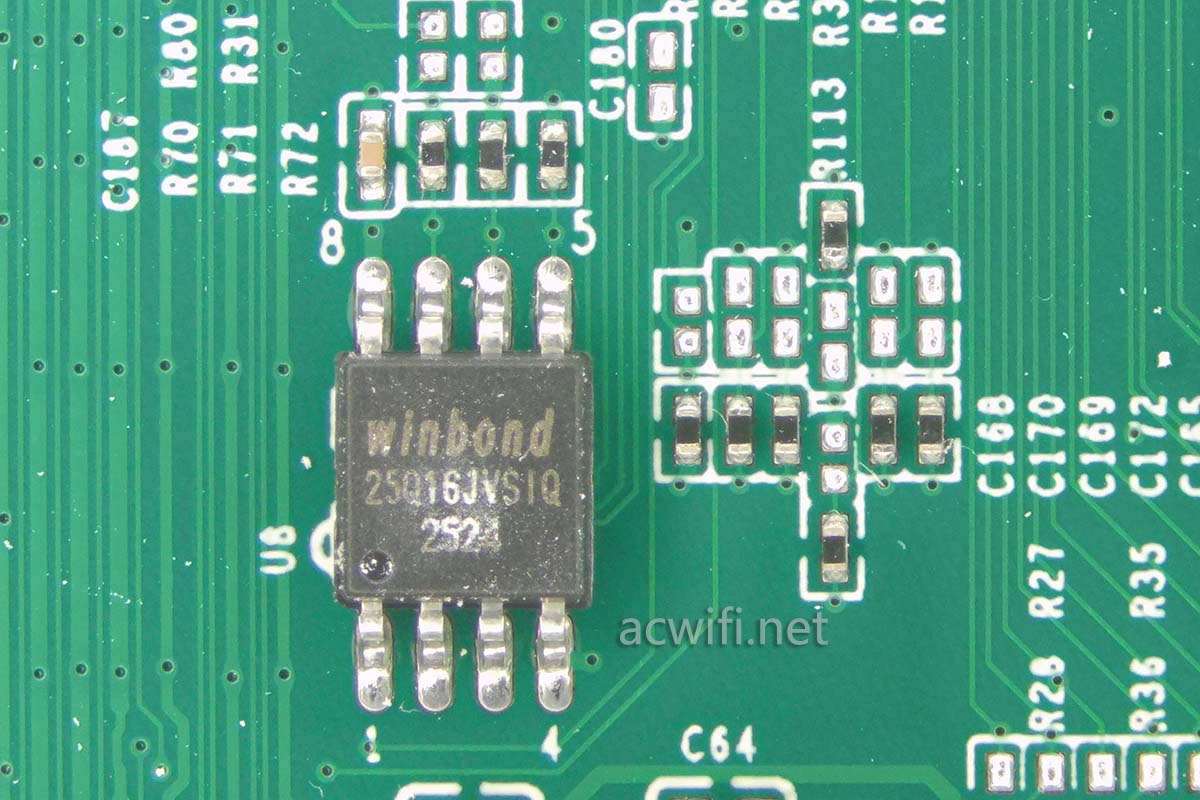

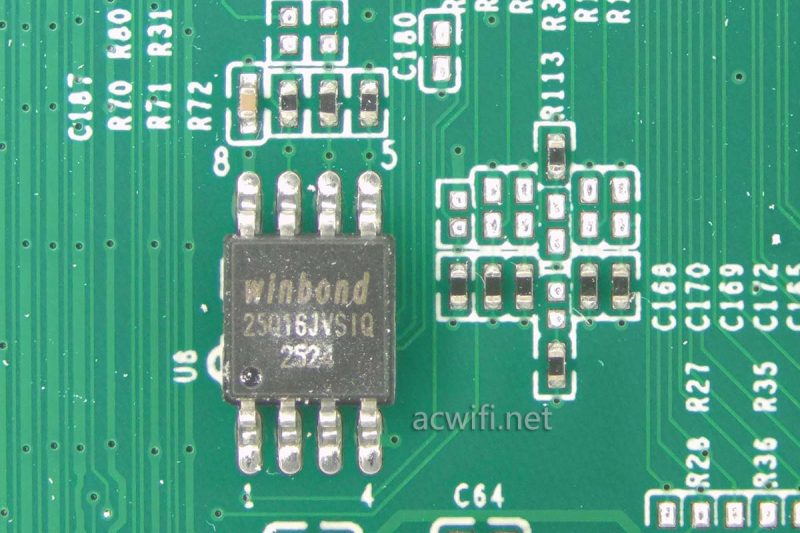

闪存芯片型号W25Q16JVSIQ，容量2MB：

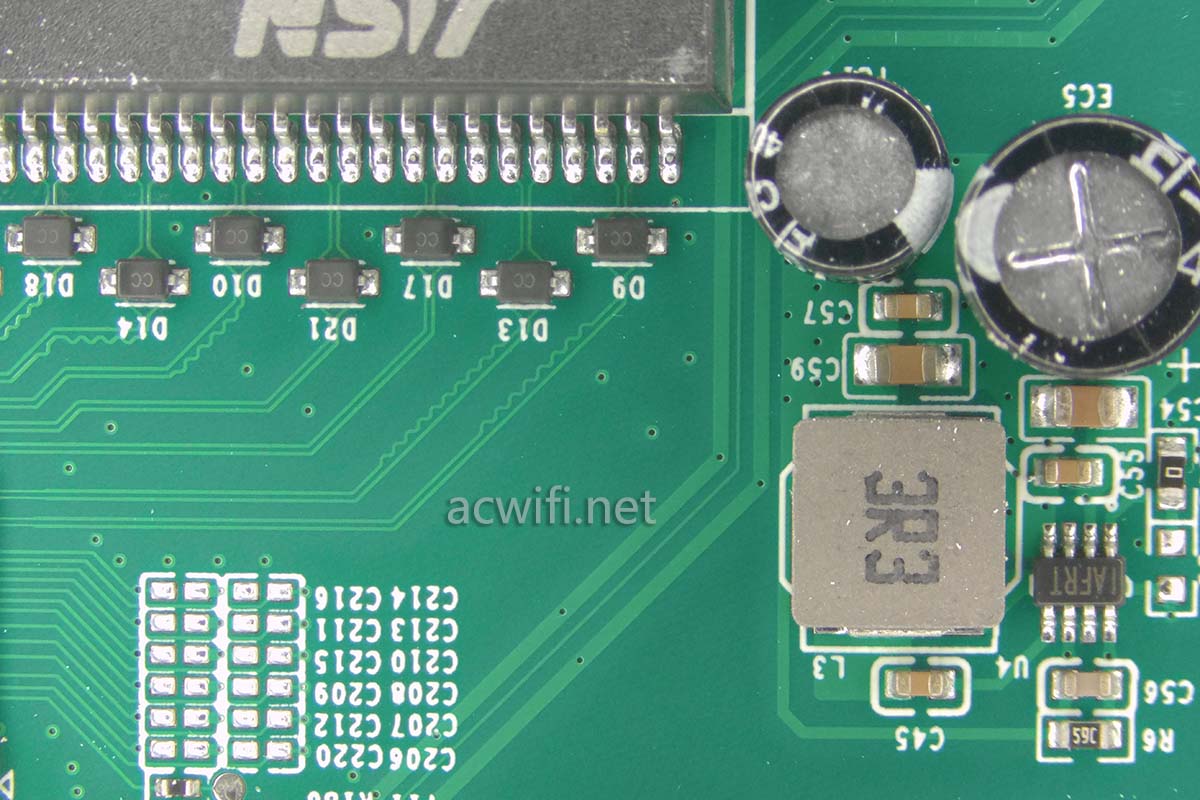

其它没啥了。

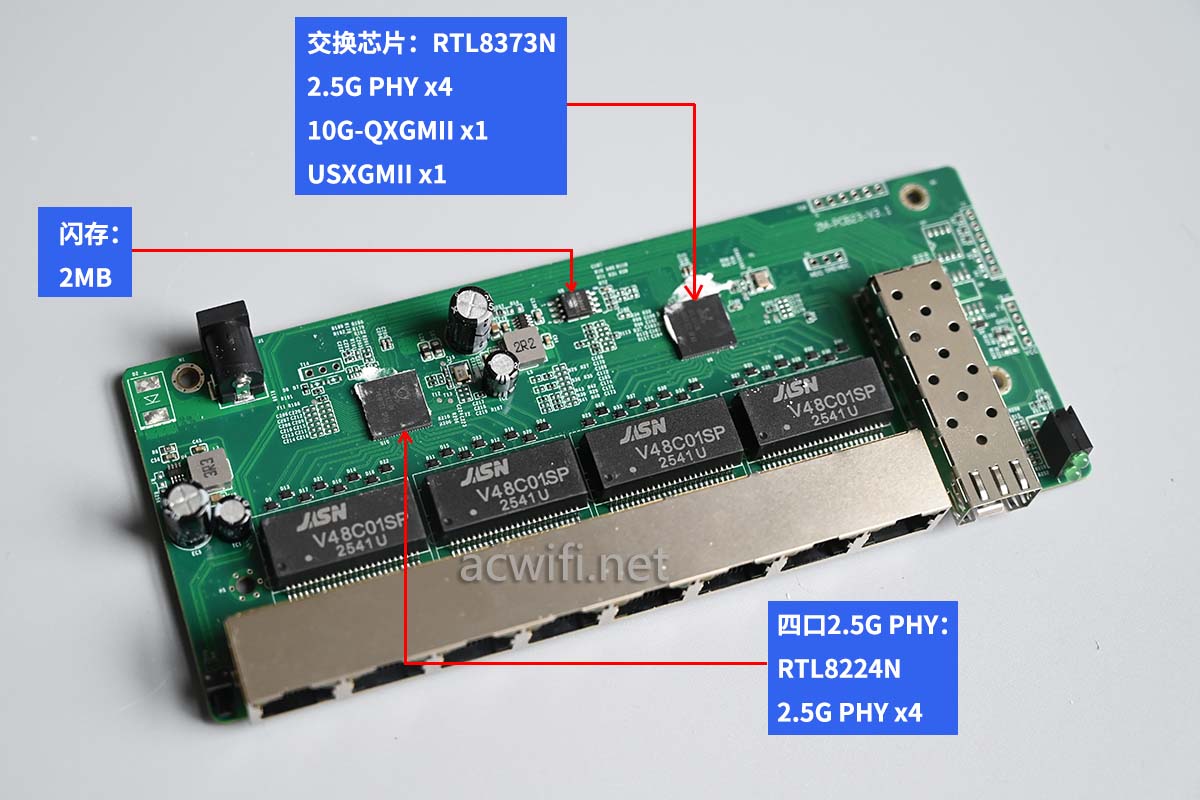

芯片型号汇总：

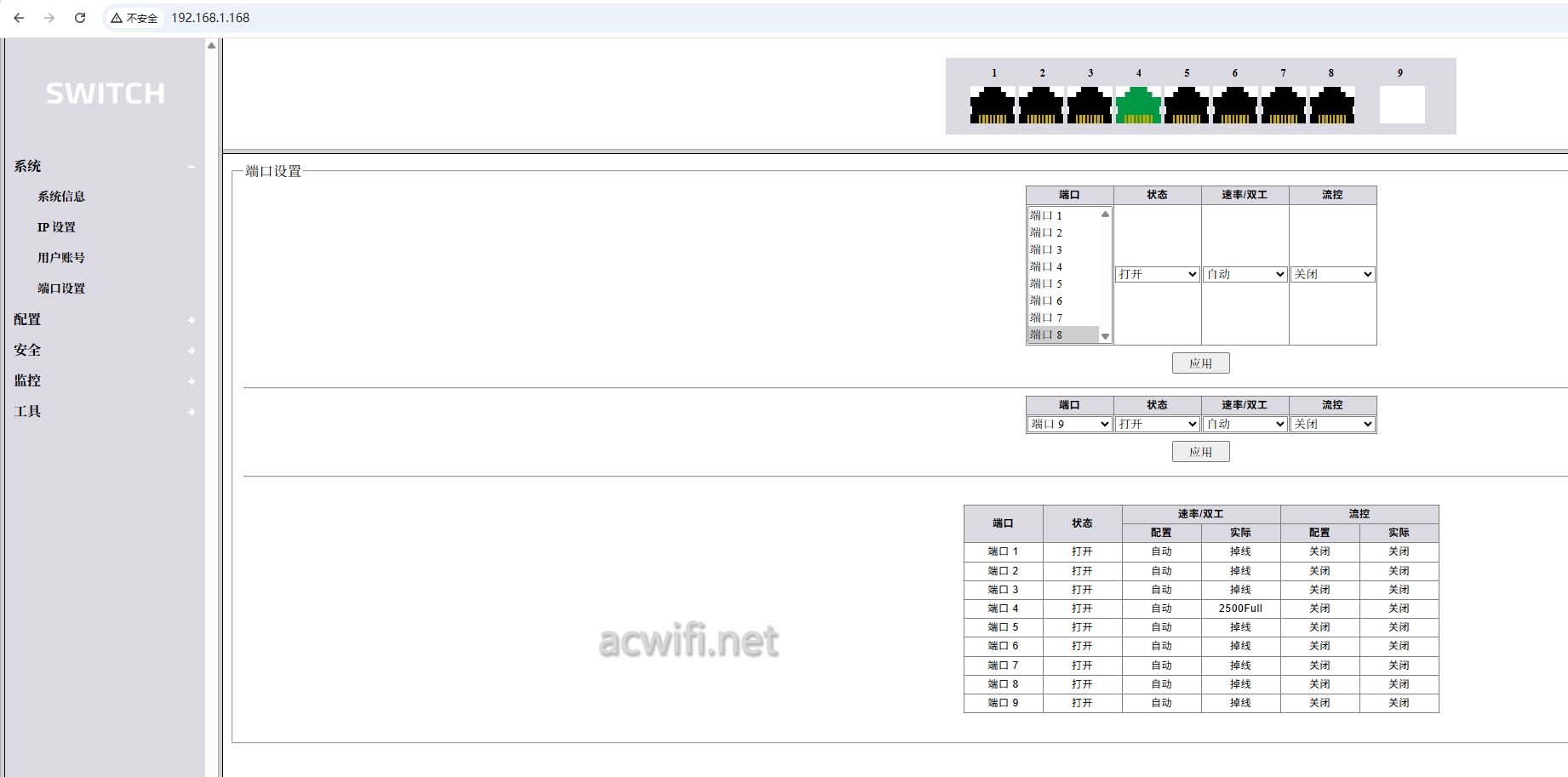

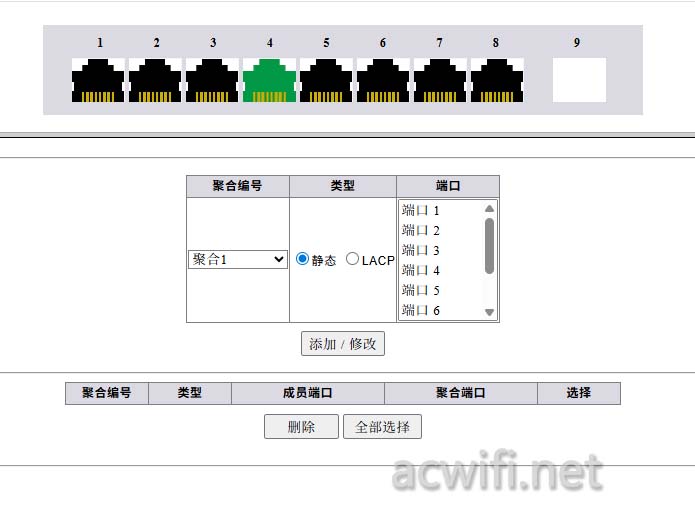

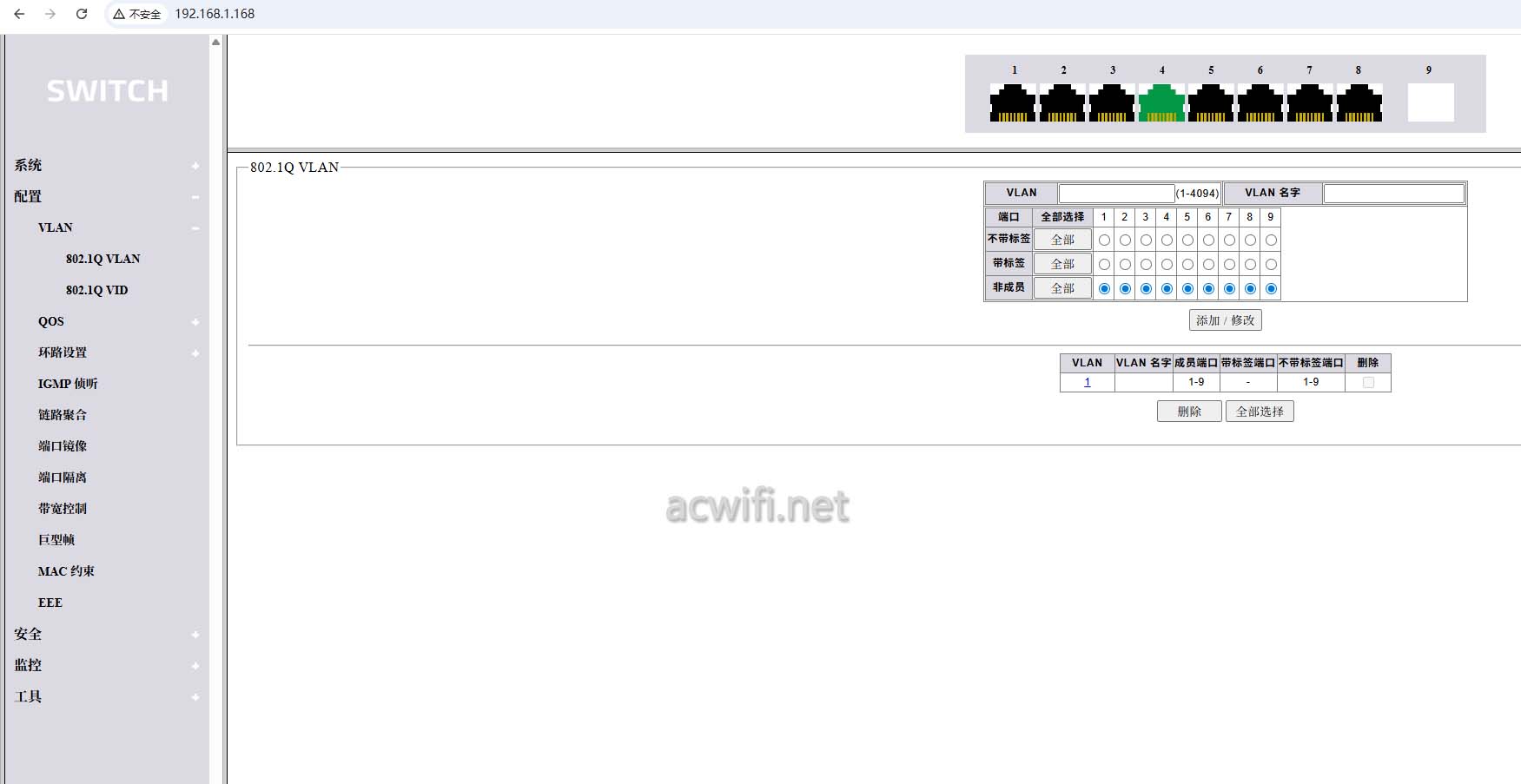

网管系统界面：

我在京东买的时候171元。
