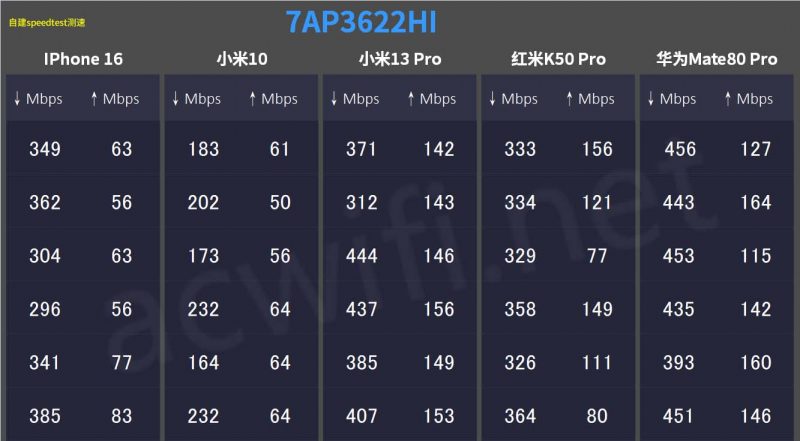

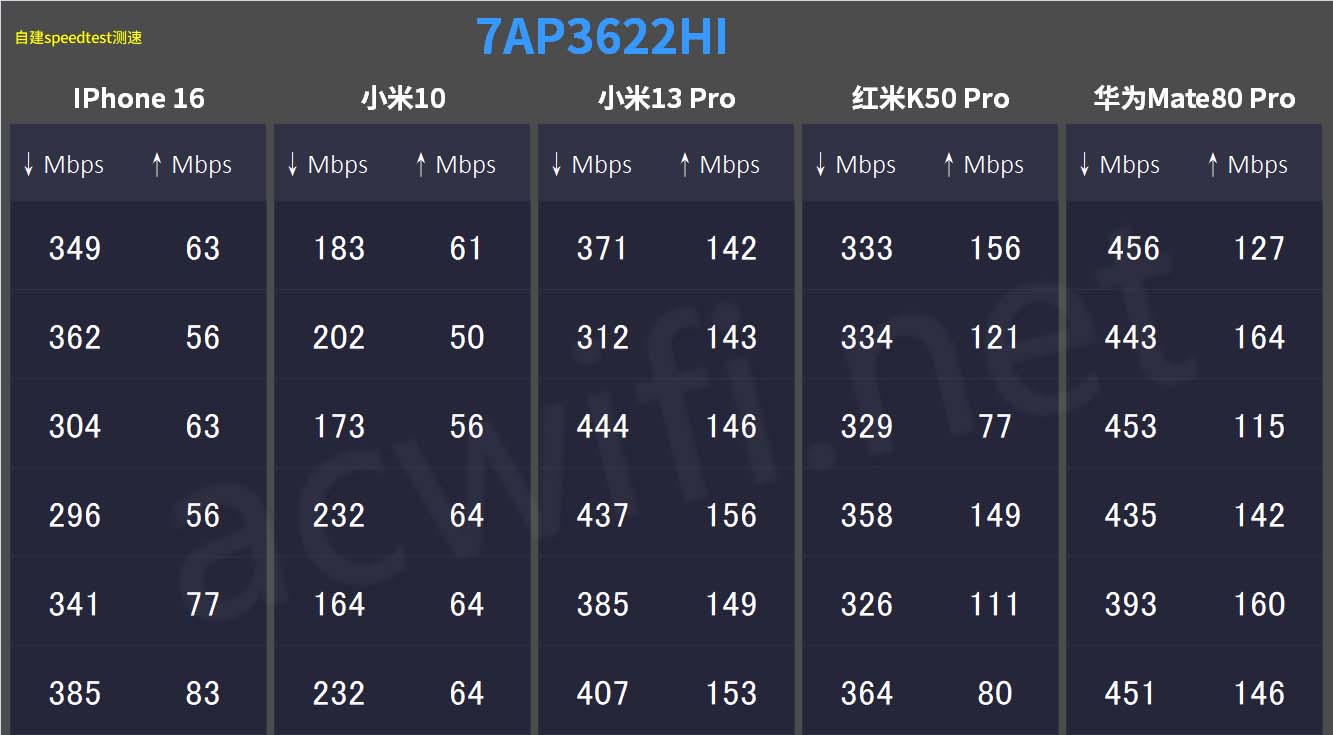

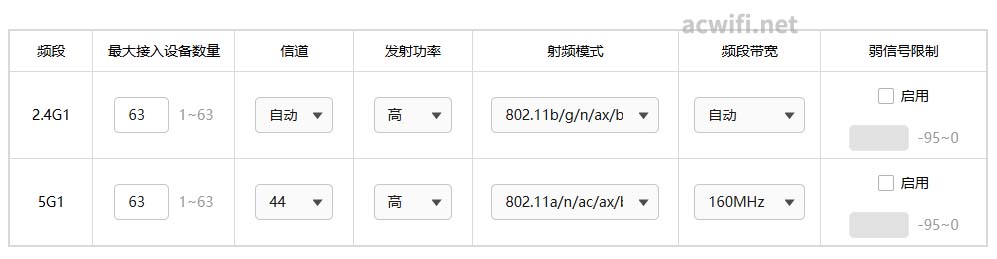

TP-LINK TL-7AP3622HI拆机无线AP，你想不到-路由器交流

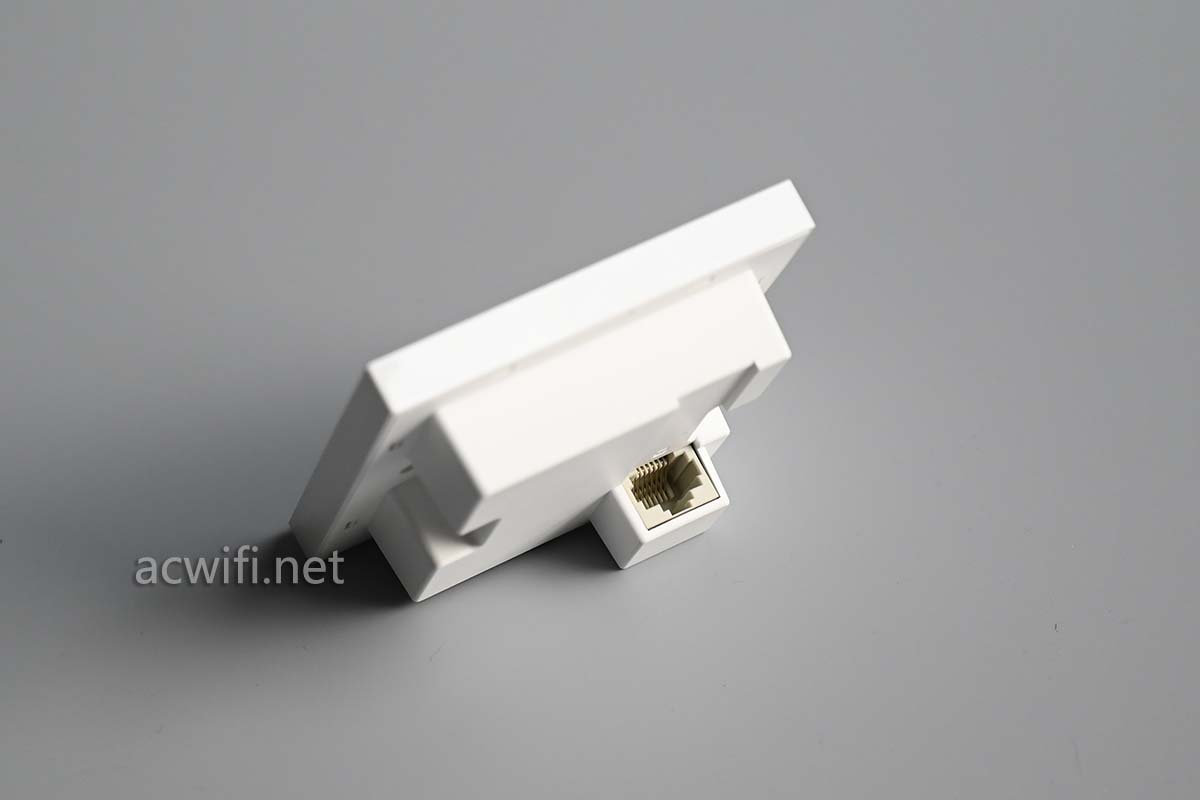

拆这台TL-7AP3622HI不需用到螺丝刀。

适合喜欢用超薄的朋友：

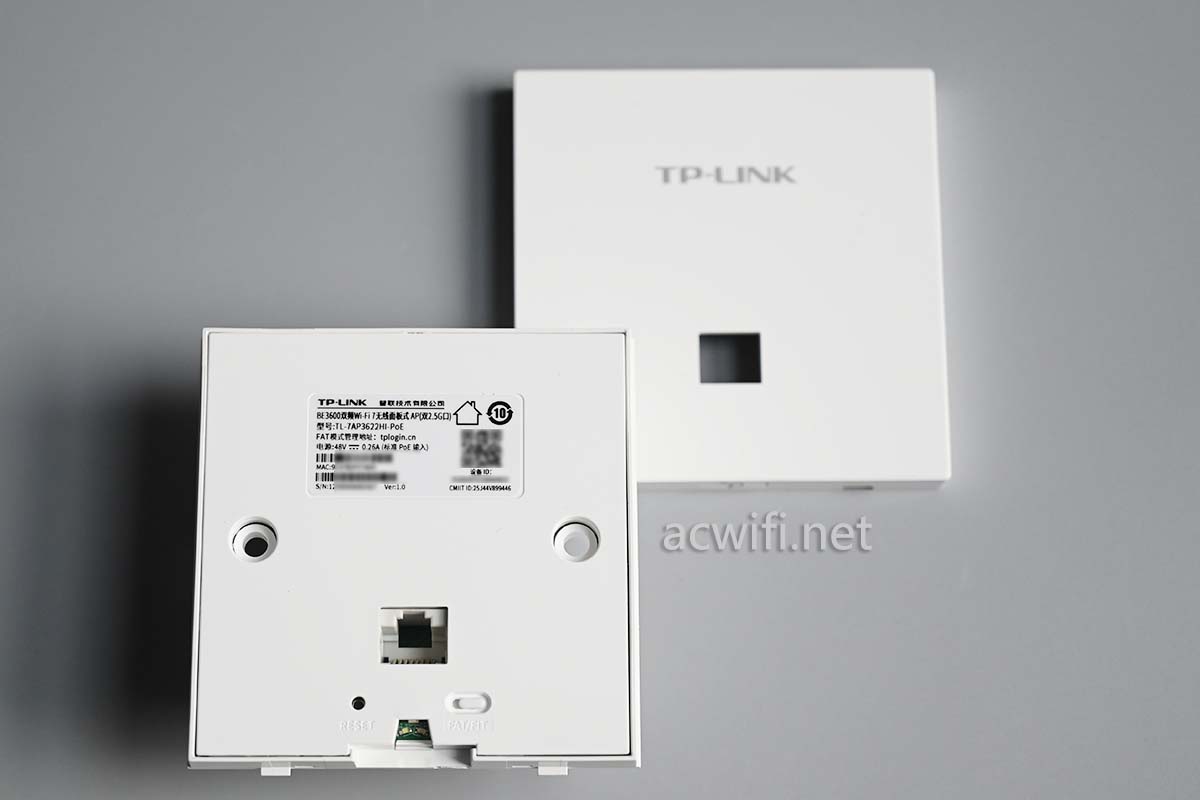

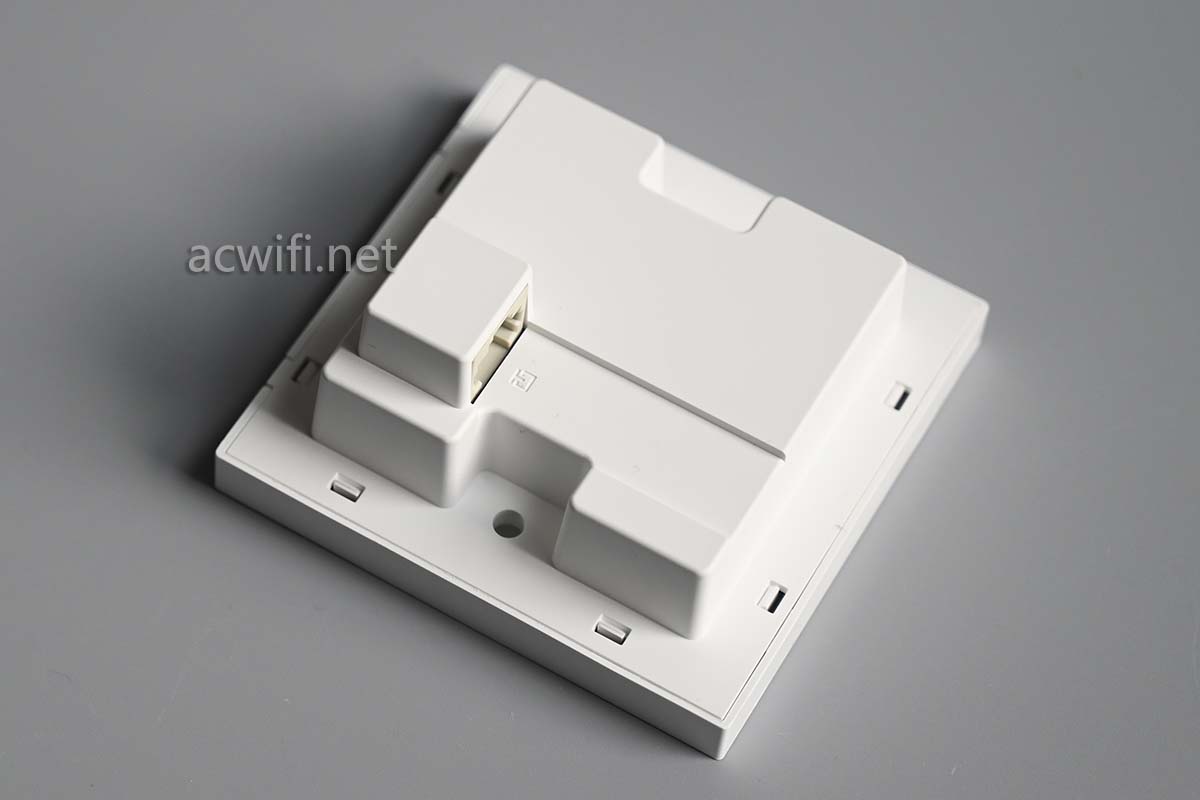

撬开前面盖，藏着复位键和FIT/FAT工作模式切换键：

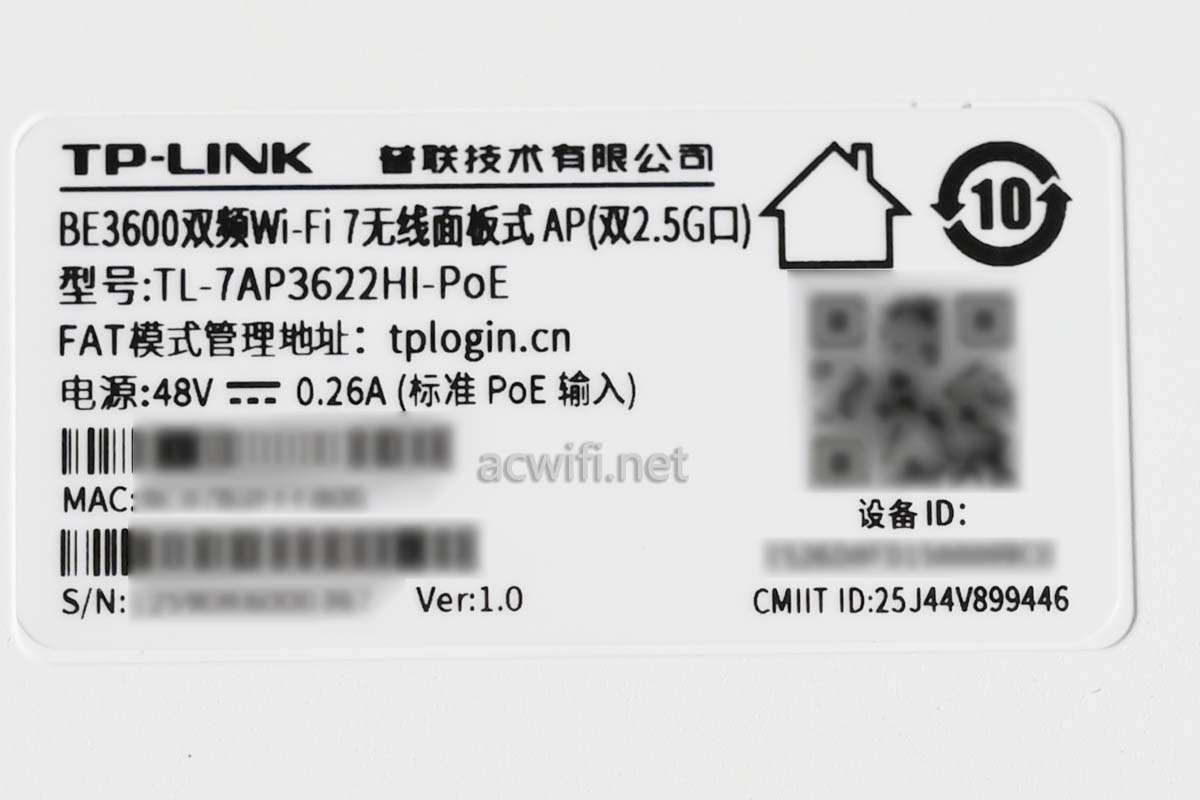

产品铭牌信息：型号TL-7AP3622HI-PoE

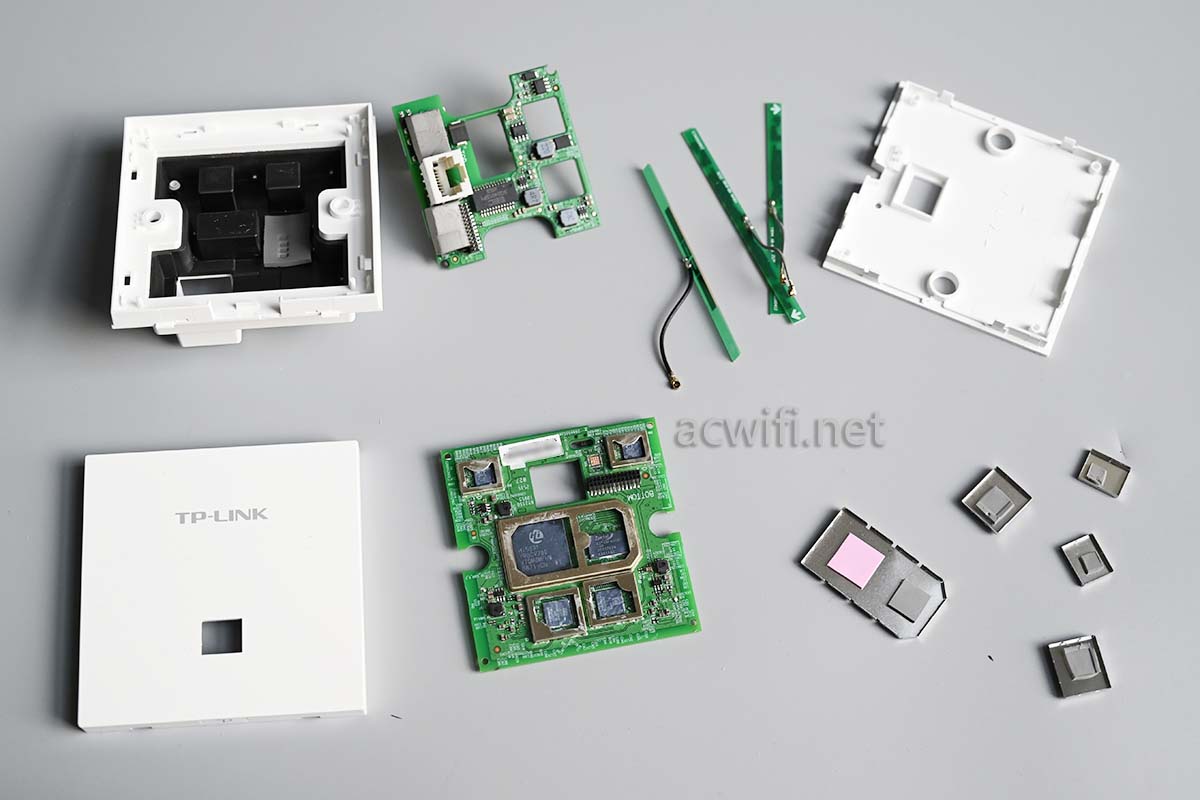

八个卡位捅开之后分开外壳：

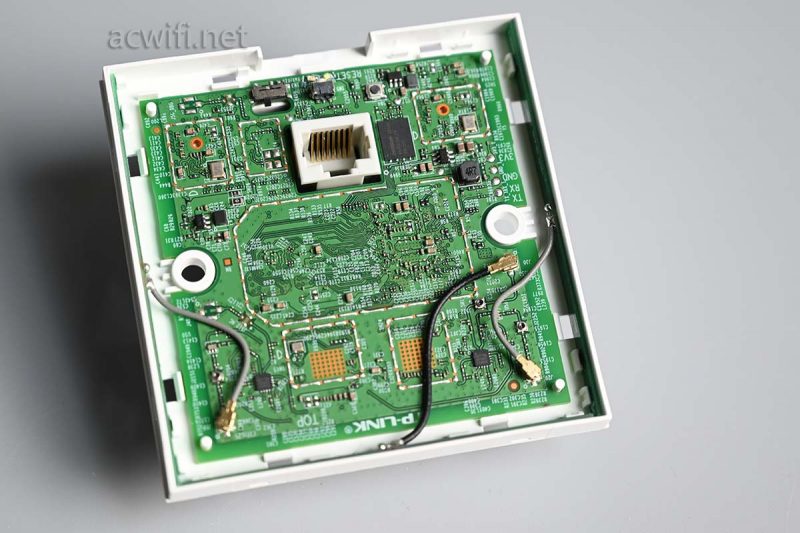

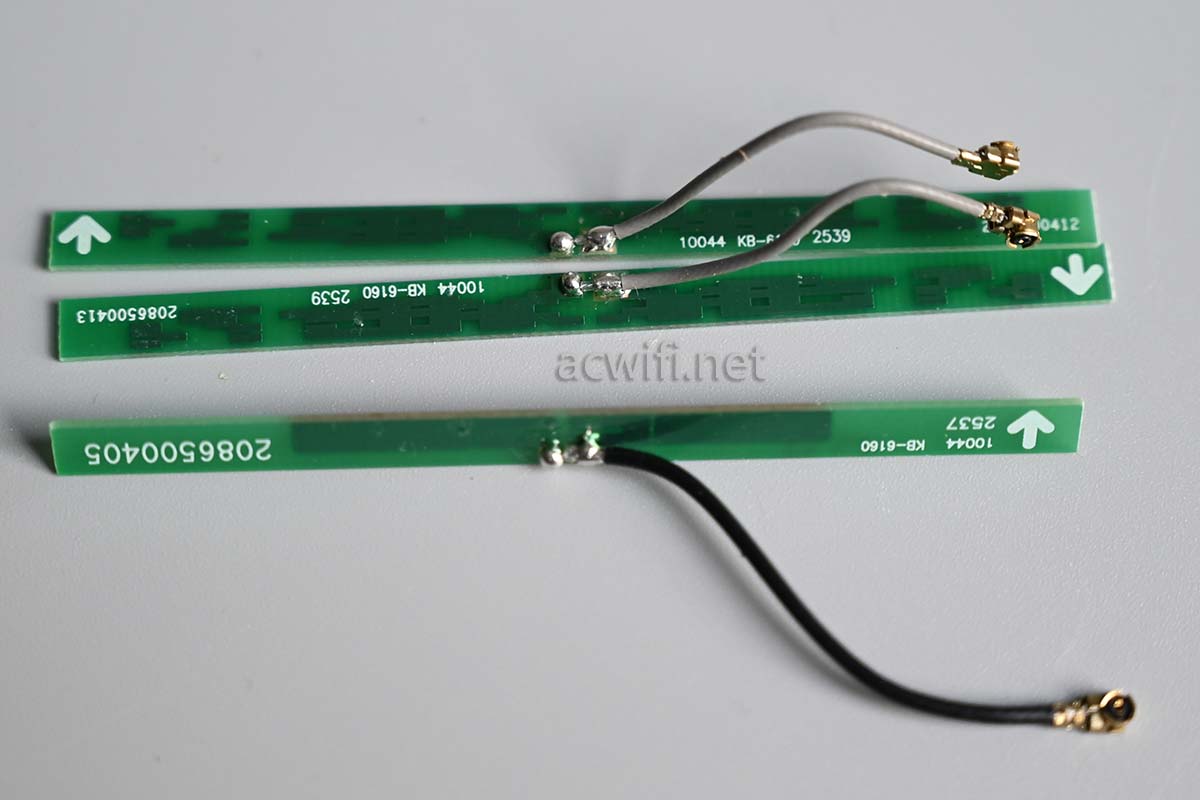

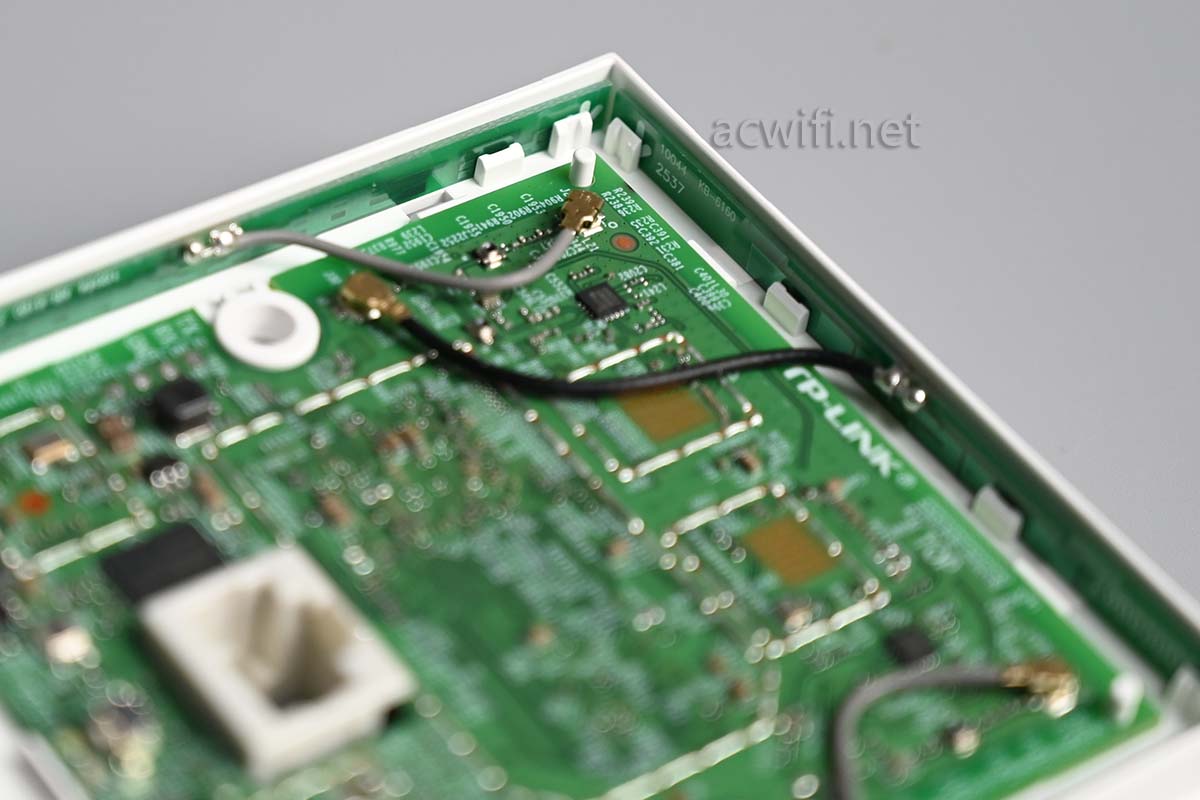

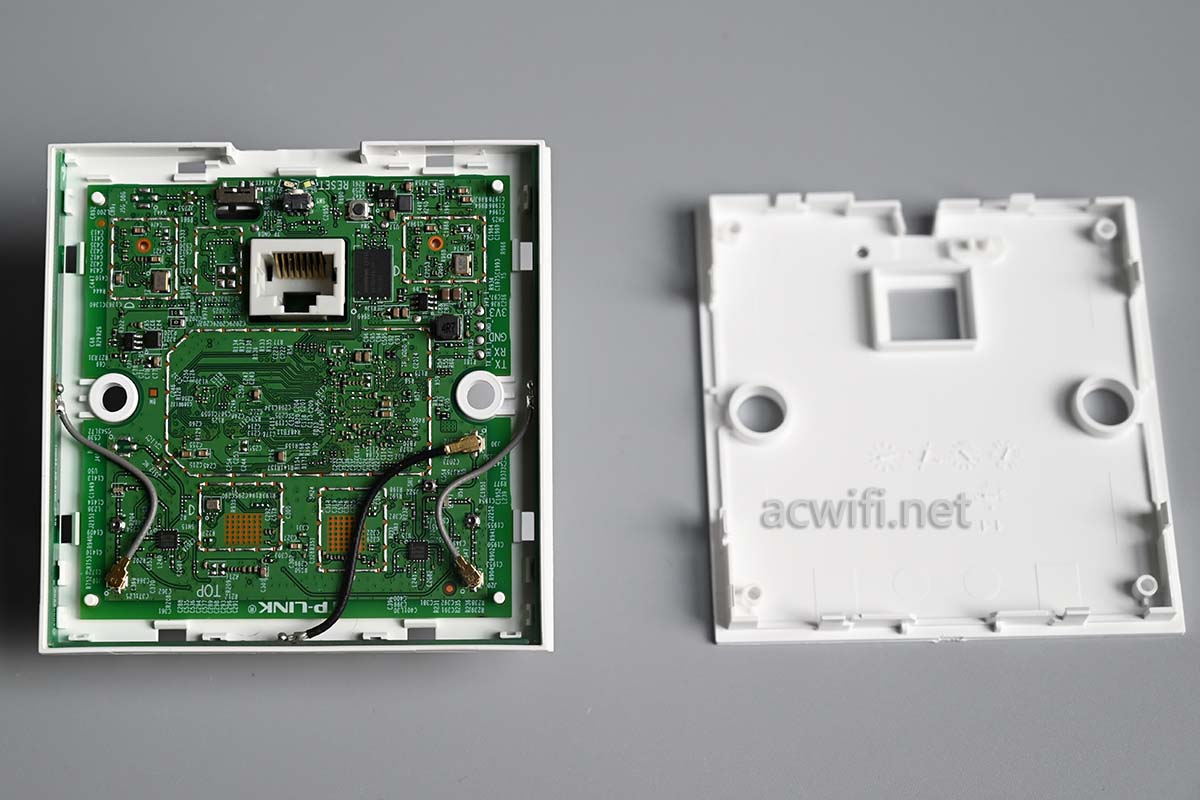

看来有三片PCB天线：

两片一样的是双频天线，还一根是单频5G天线，也就是说5G天线有三个。

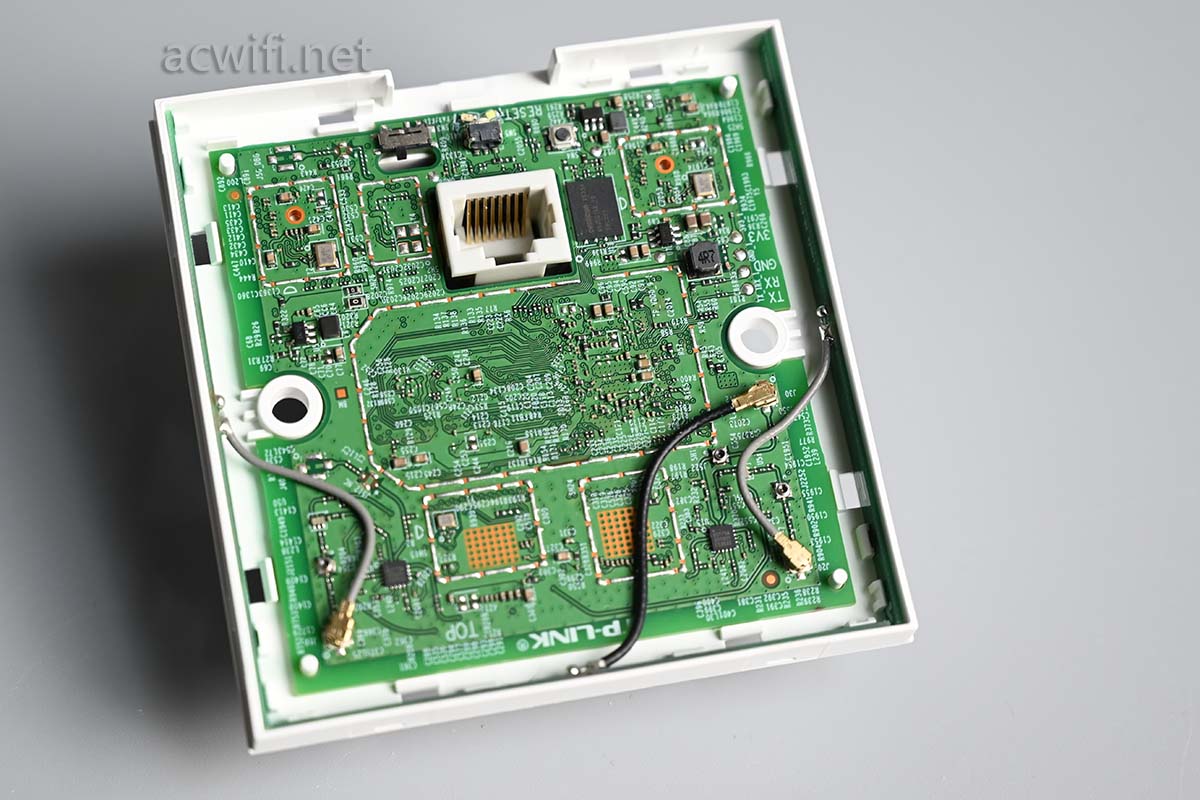

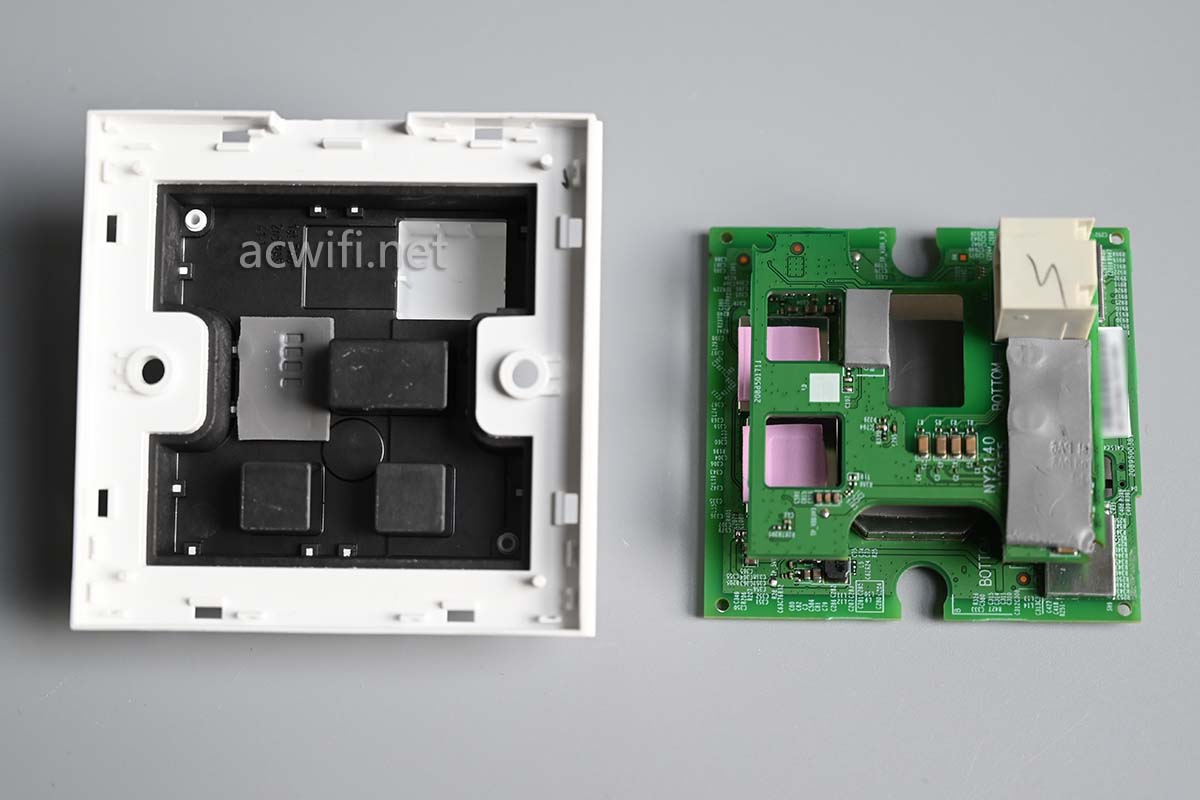

把主板跟底壳分离：

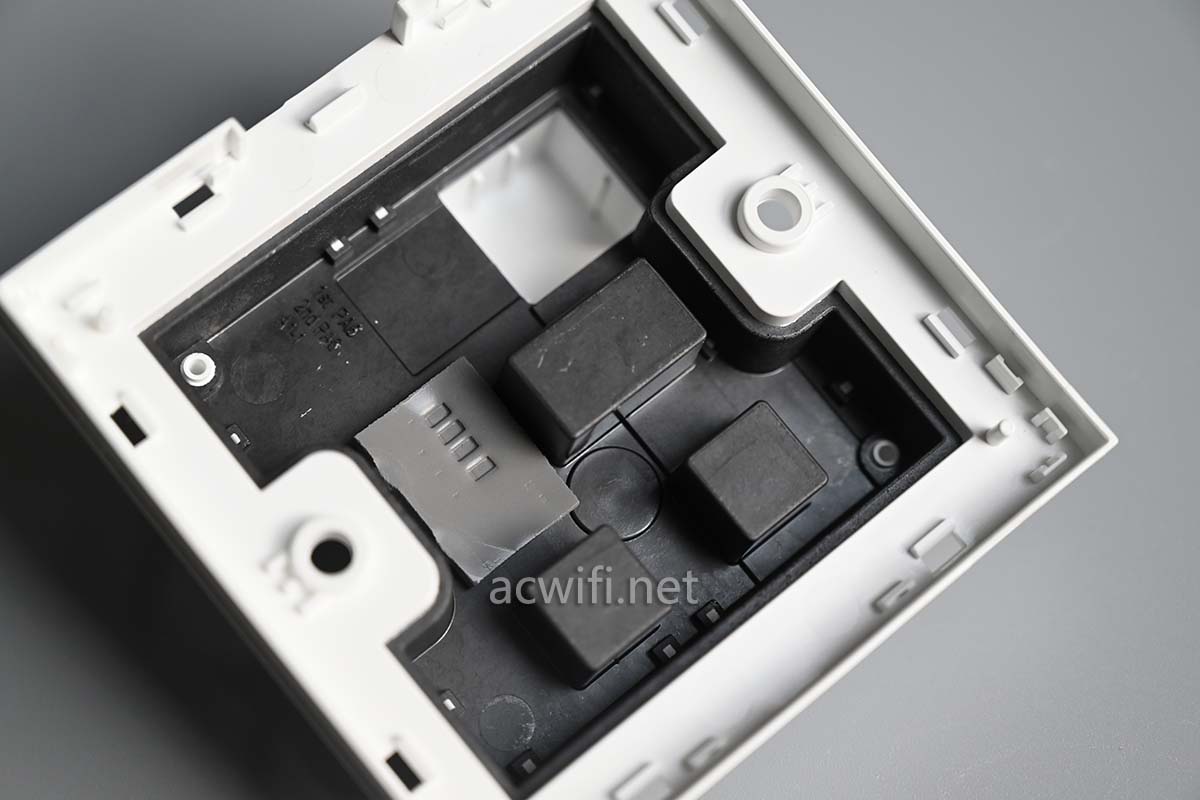

深灰色是金属铝，底壳外层白色是塑料。灰色有3个凸高的位置直接接触主板上的导热硅脂垫片进行导热。

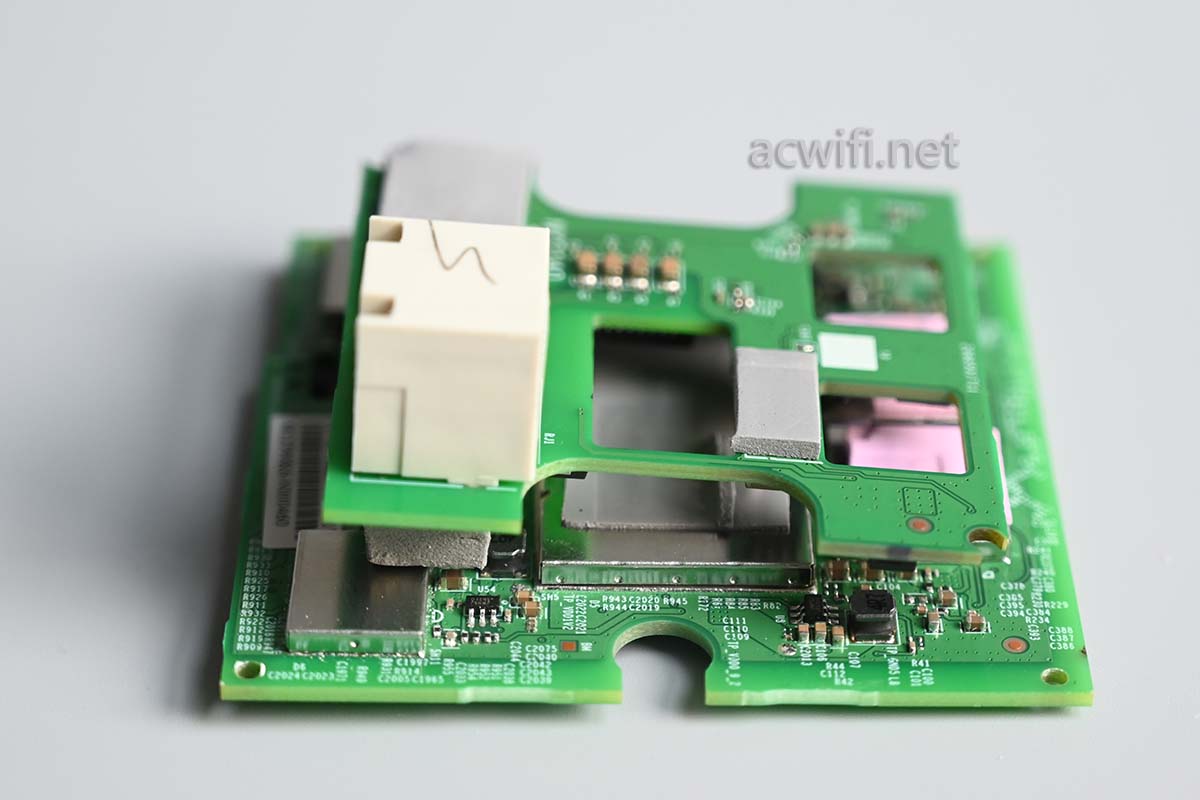

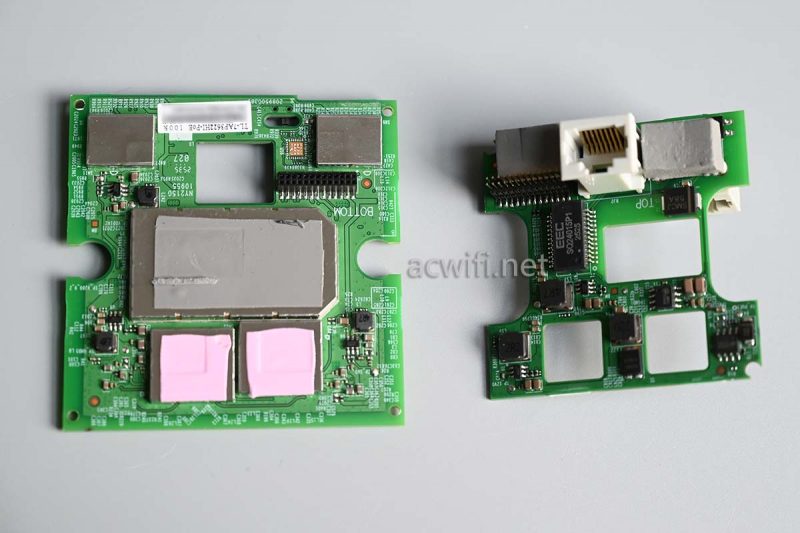

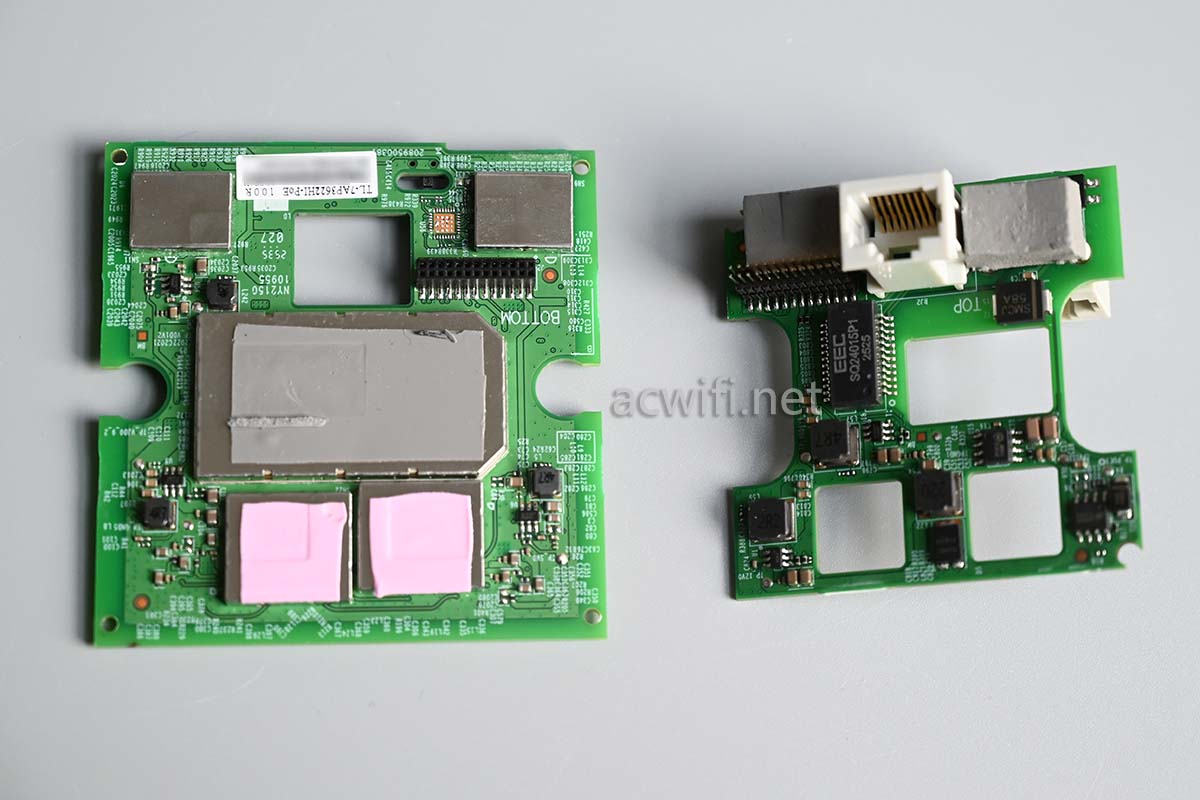

两片主板通过插针连接安装：

分开：

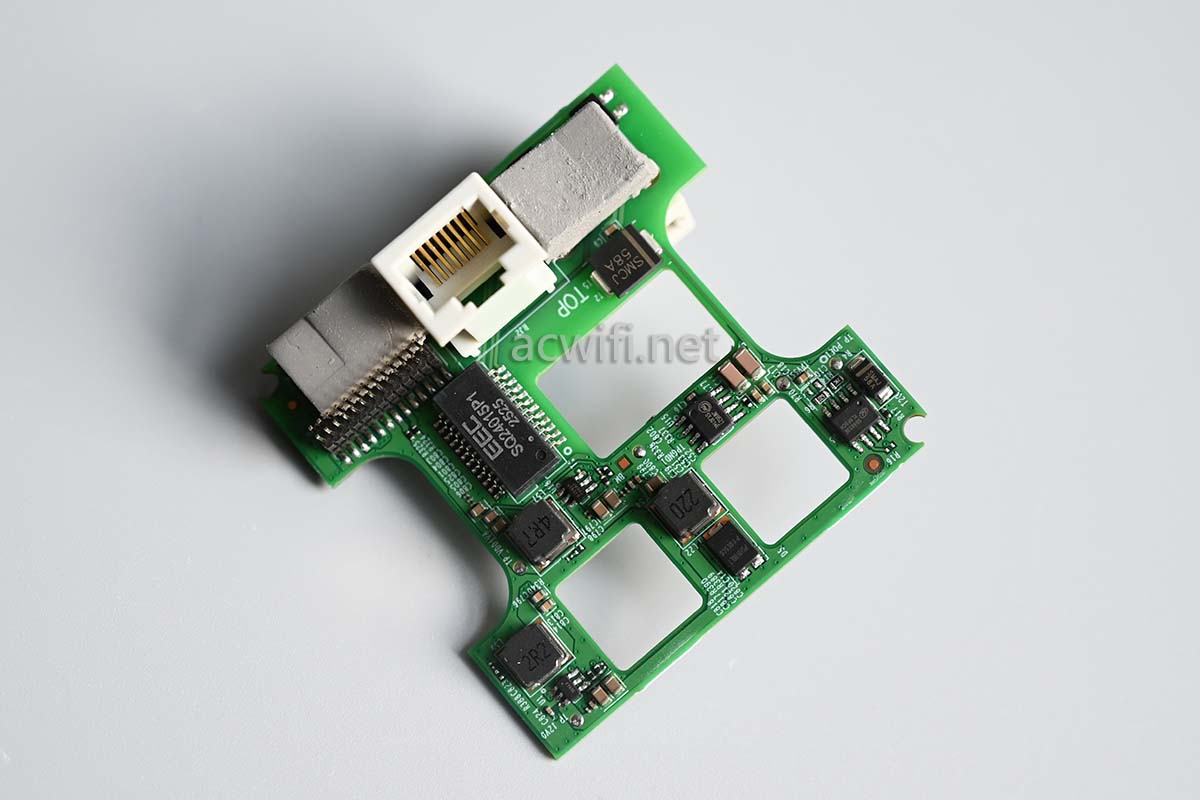

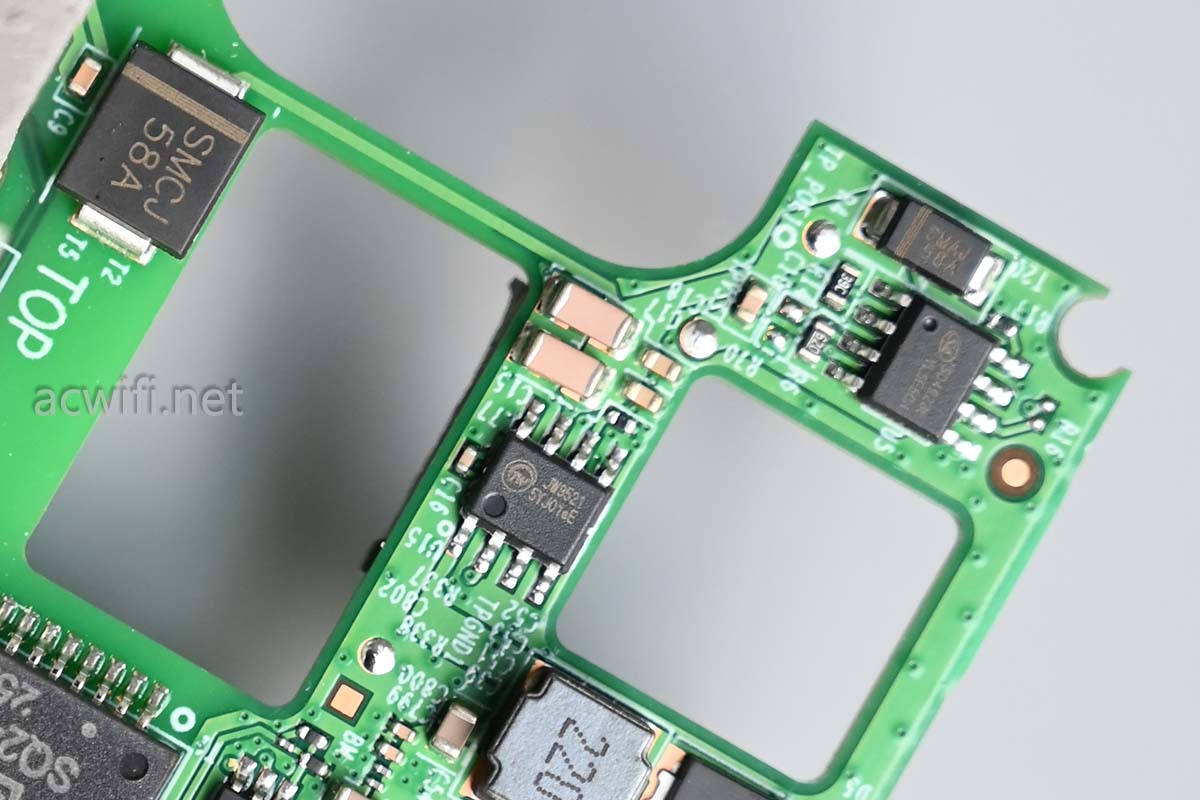

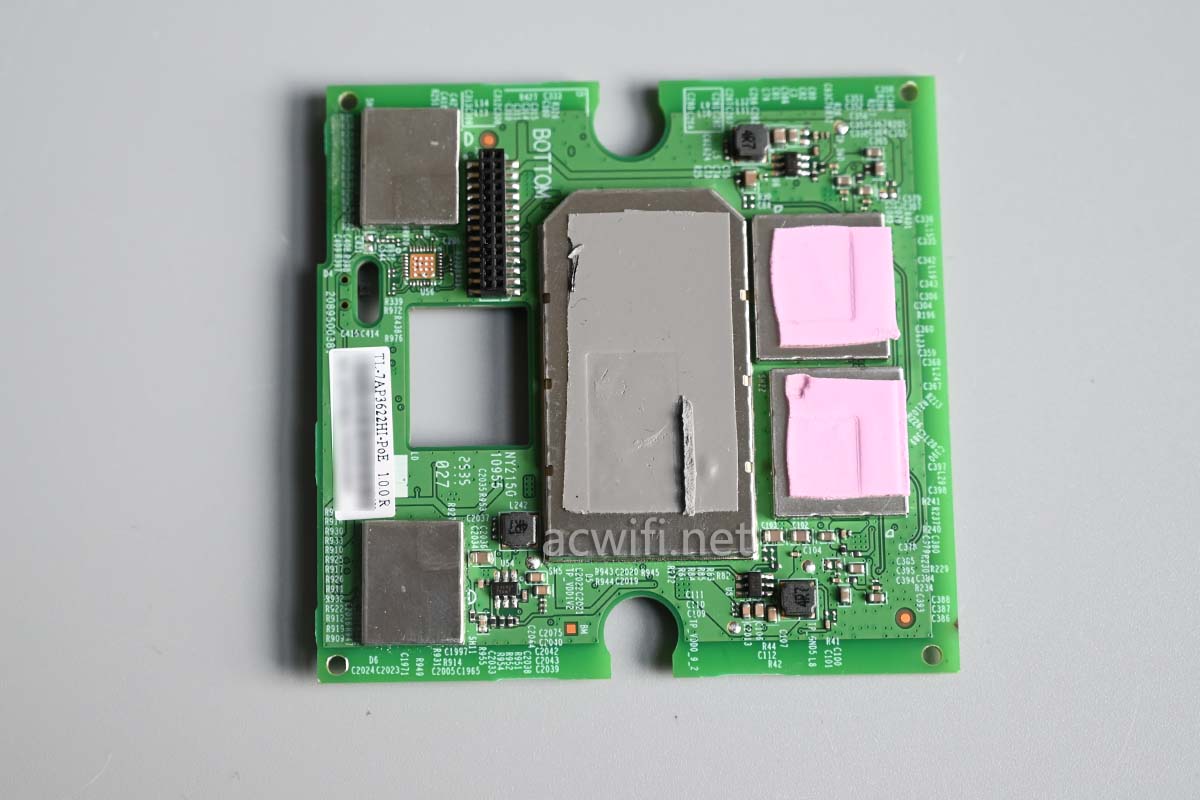

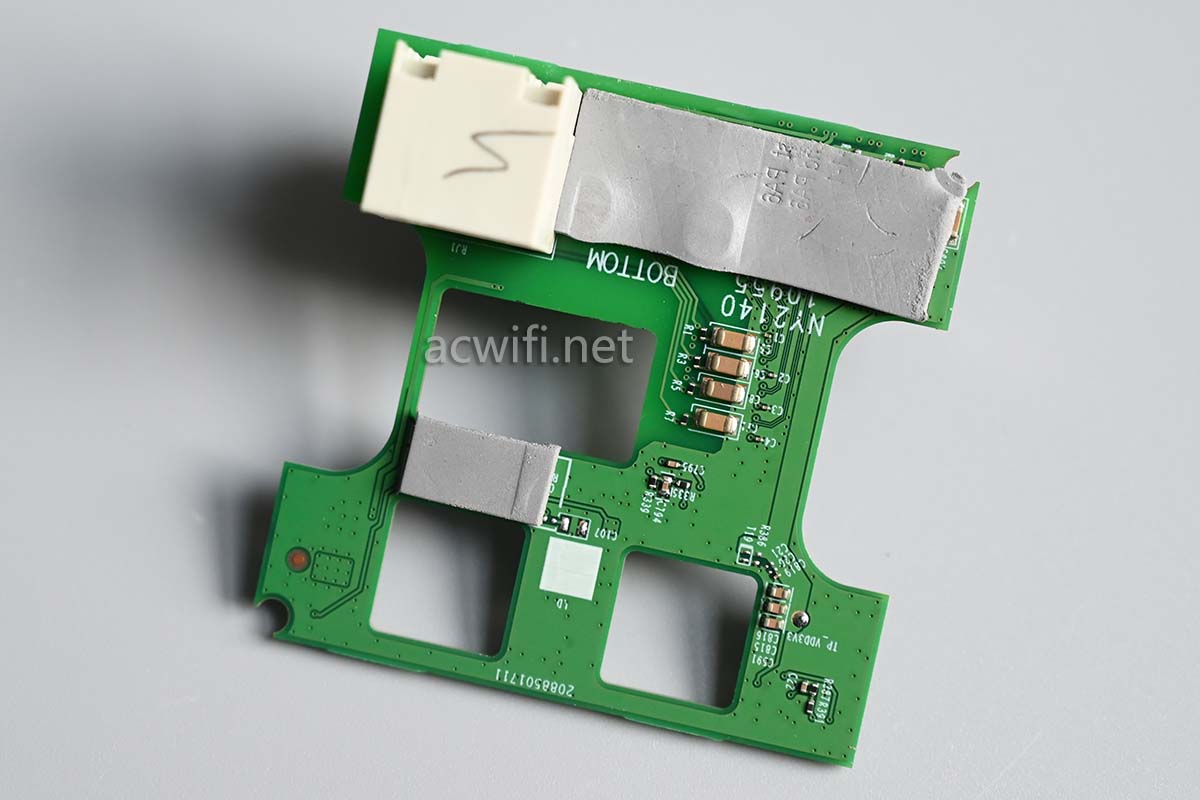

底壳这片较小的板子主要负责PoE供电和网络分离：

另一面：

看较大的那片板子，主要芯片就在这一面：

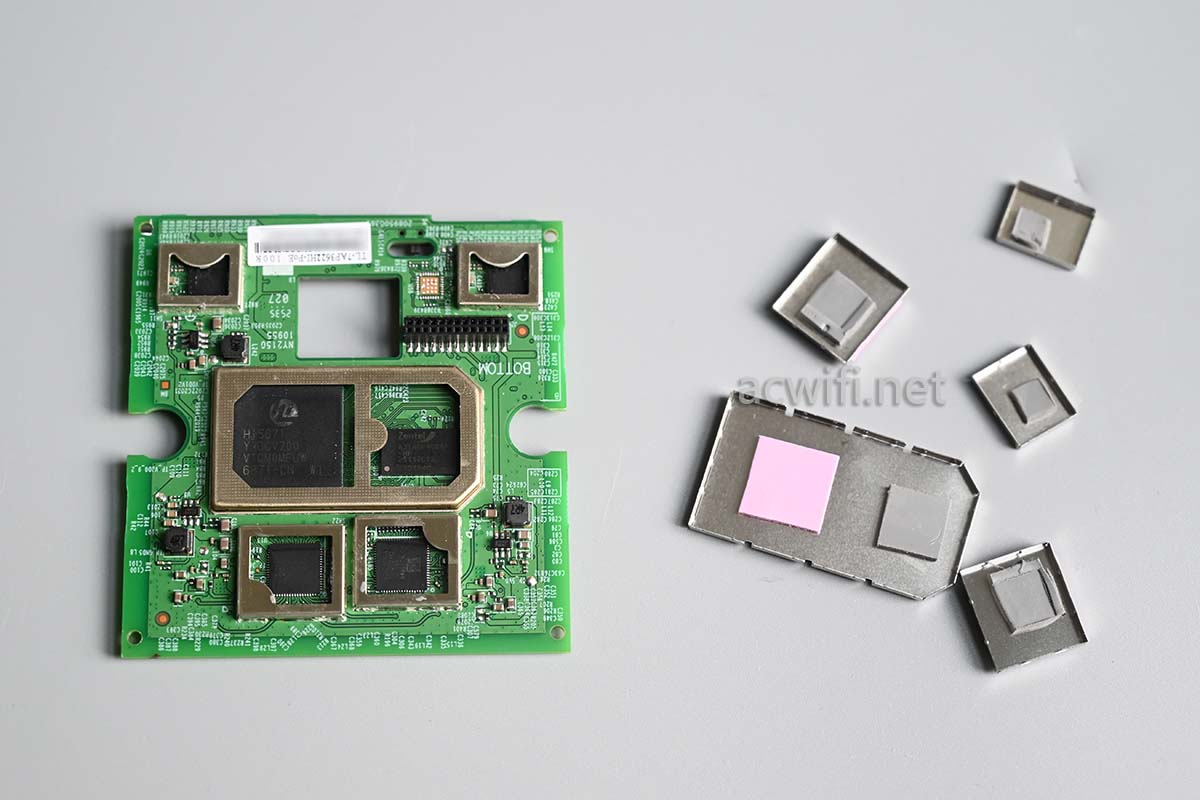

撬开所有屏蔽罩：

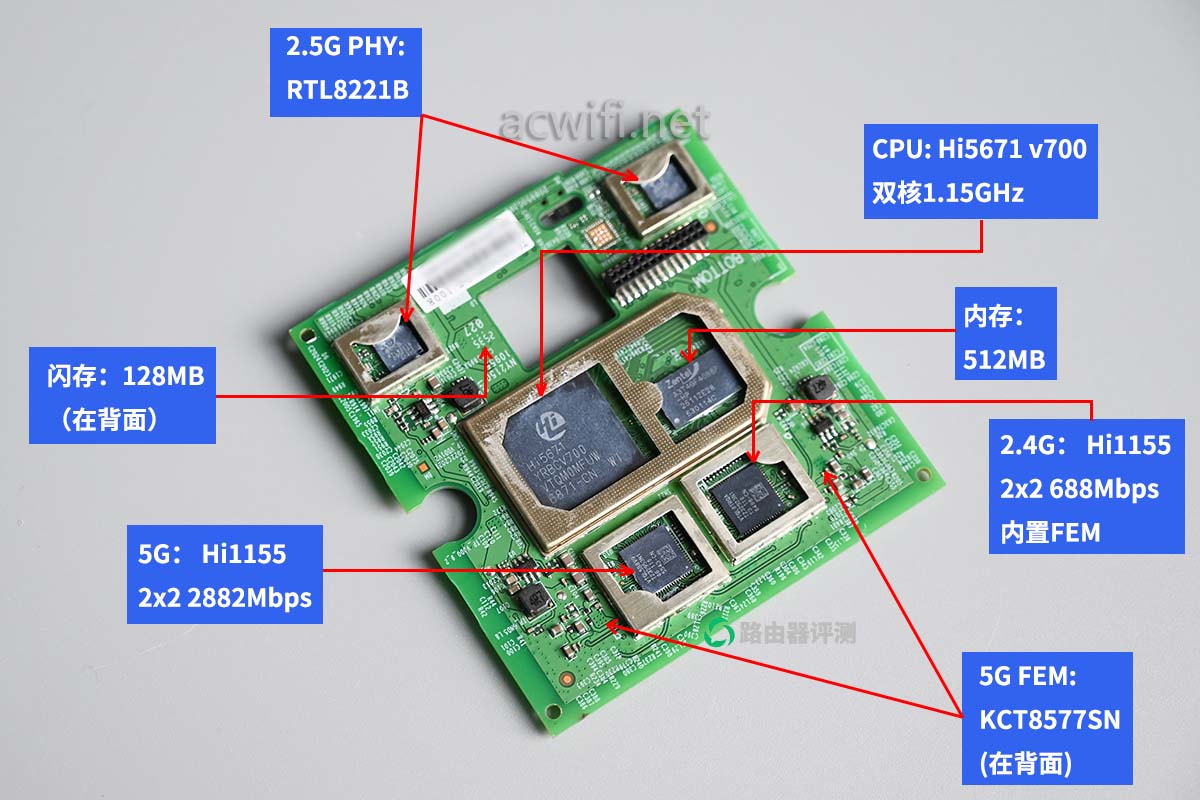

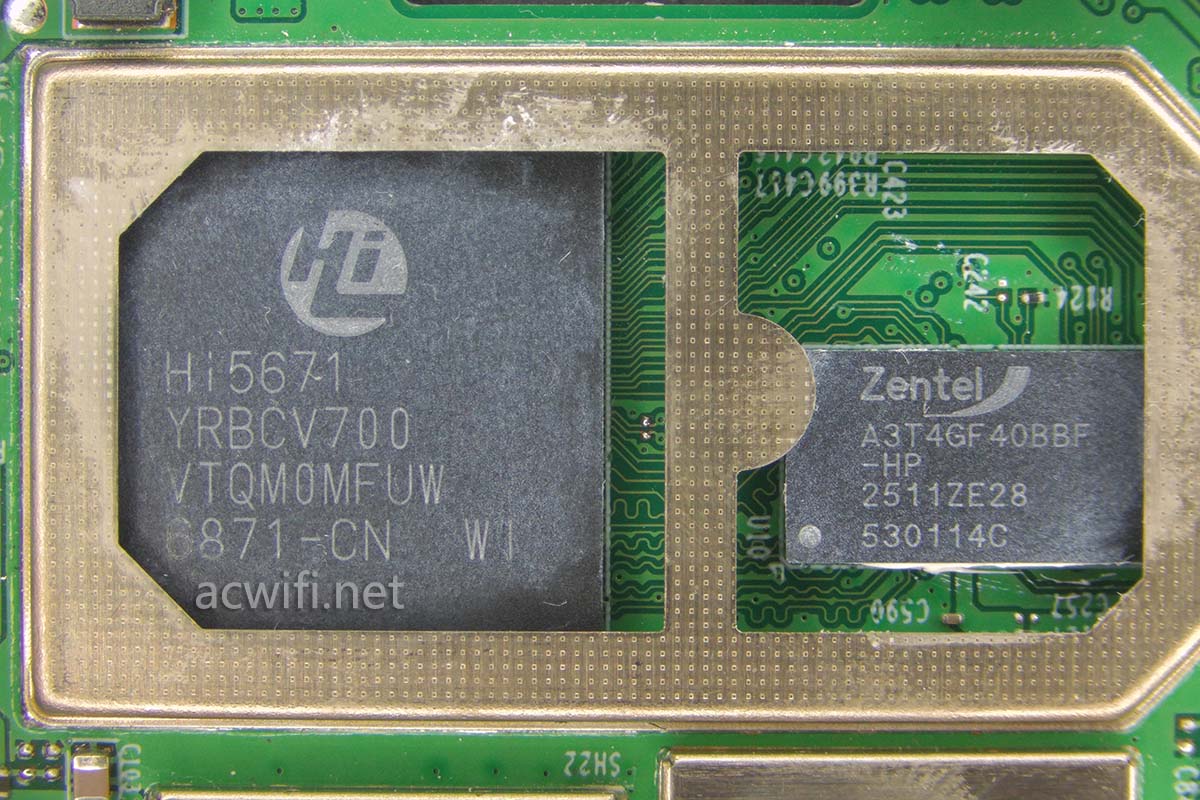

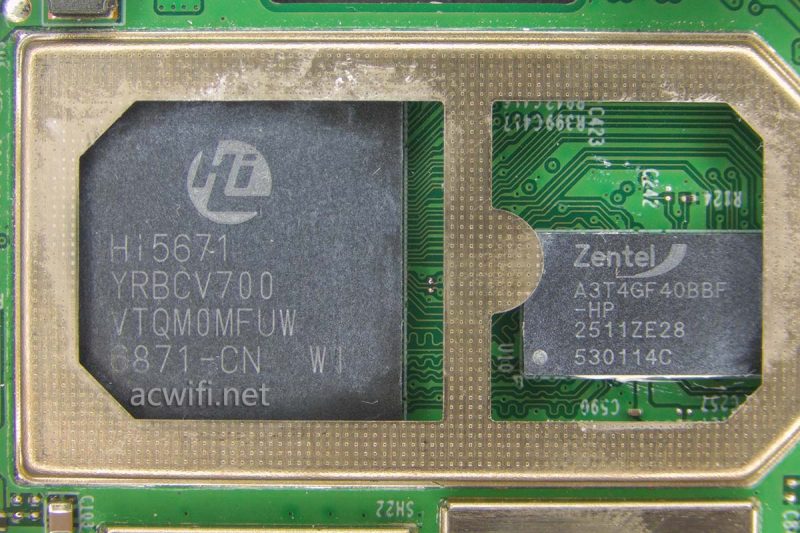

这款TL-7AP3622HI无线AP的CPU是用海思的，没想到吧！型号是Hi5671v700。之前在拆7DR3630 v4.0的时候，也是用它。从我查到的资料来看，暂定认为是A510架构，双核1.15GHz，不一定对。v700这个版本用了新的架构和工艺，所以功耗会比较低一些。

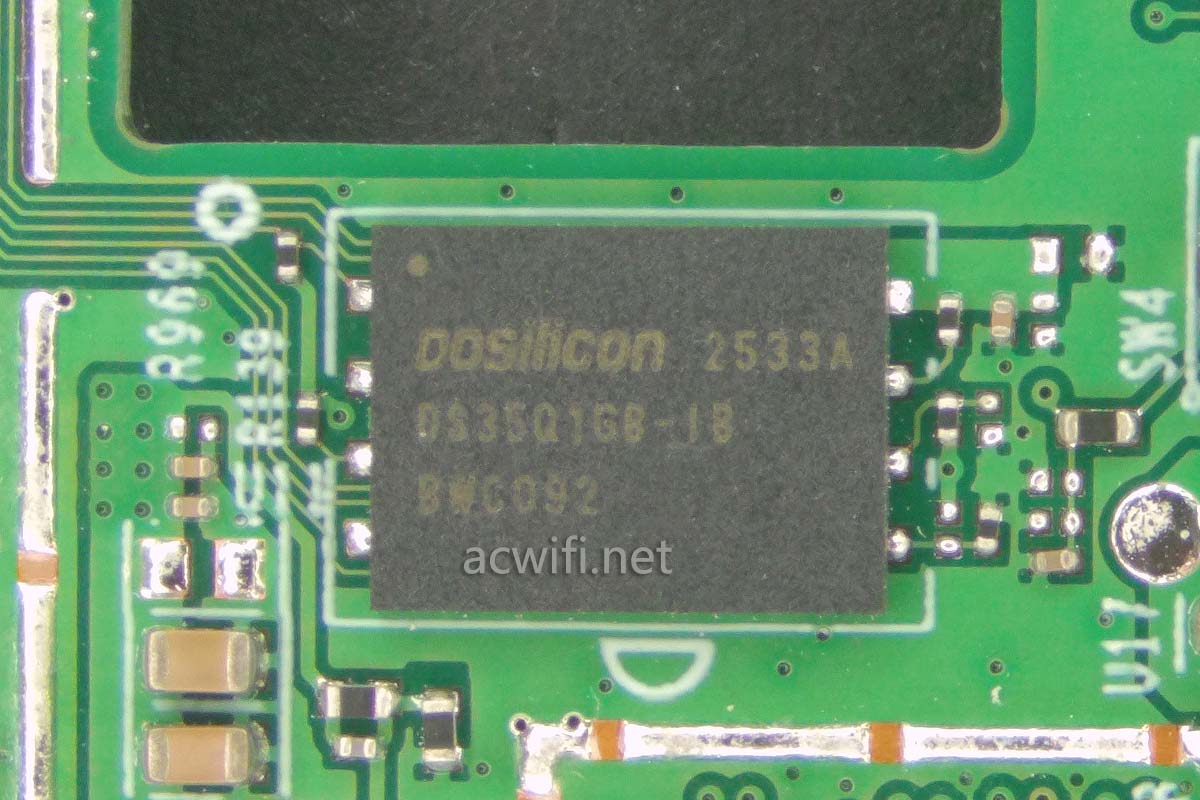

CPU旁边的内存芯片，型号是A3T4GF40BBF-HP，DDR3-2133Mbps，容量512MB。

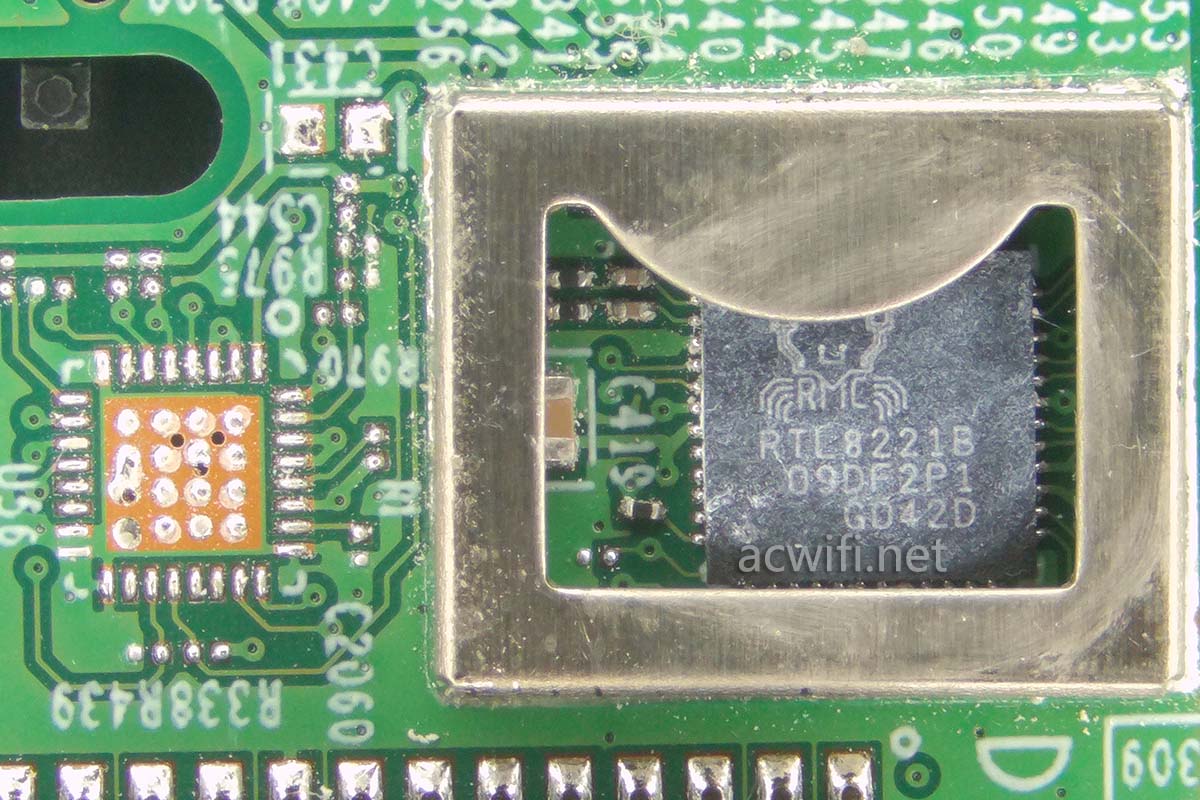

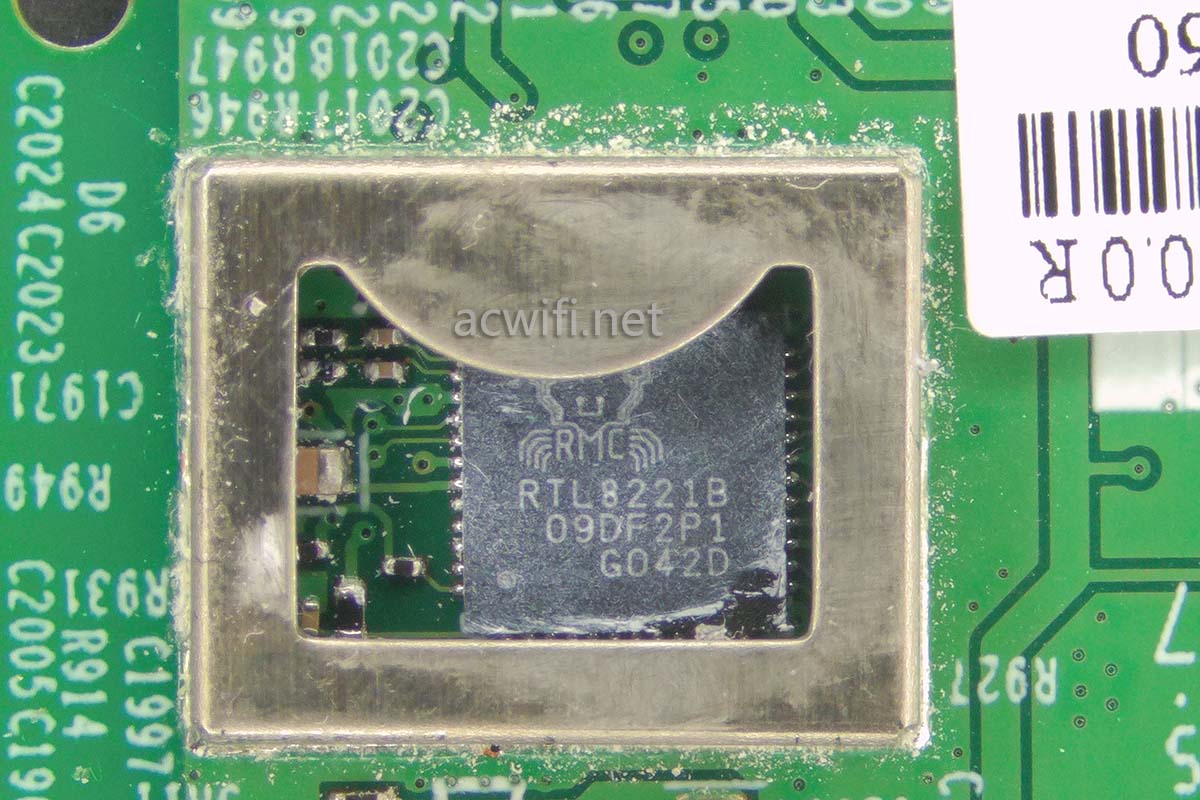

两个2.5G网口都用了RTL8221B这颗2.5G PHY芯片。

现在来看无线射频电路。

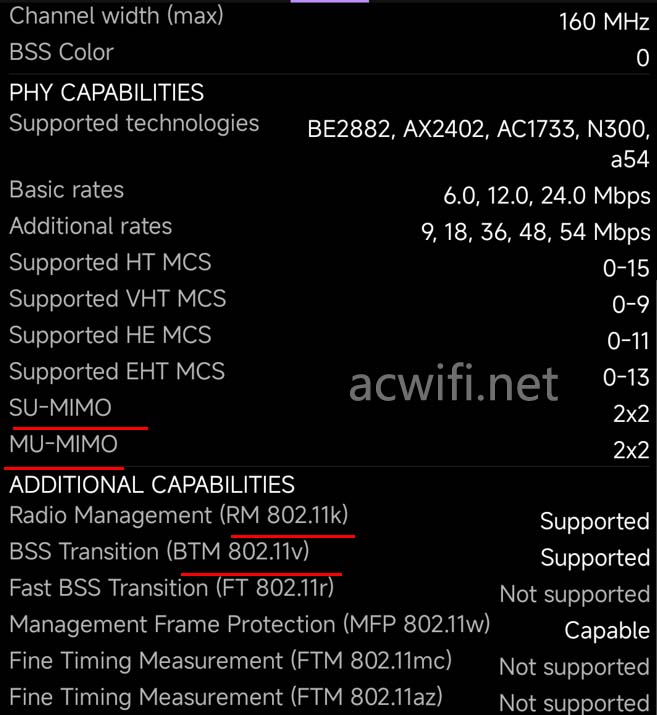

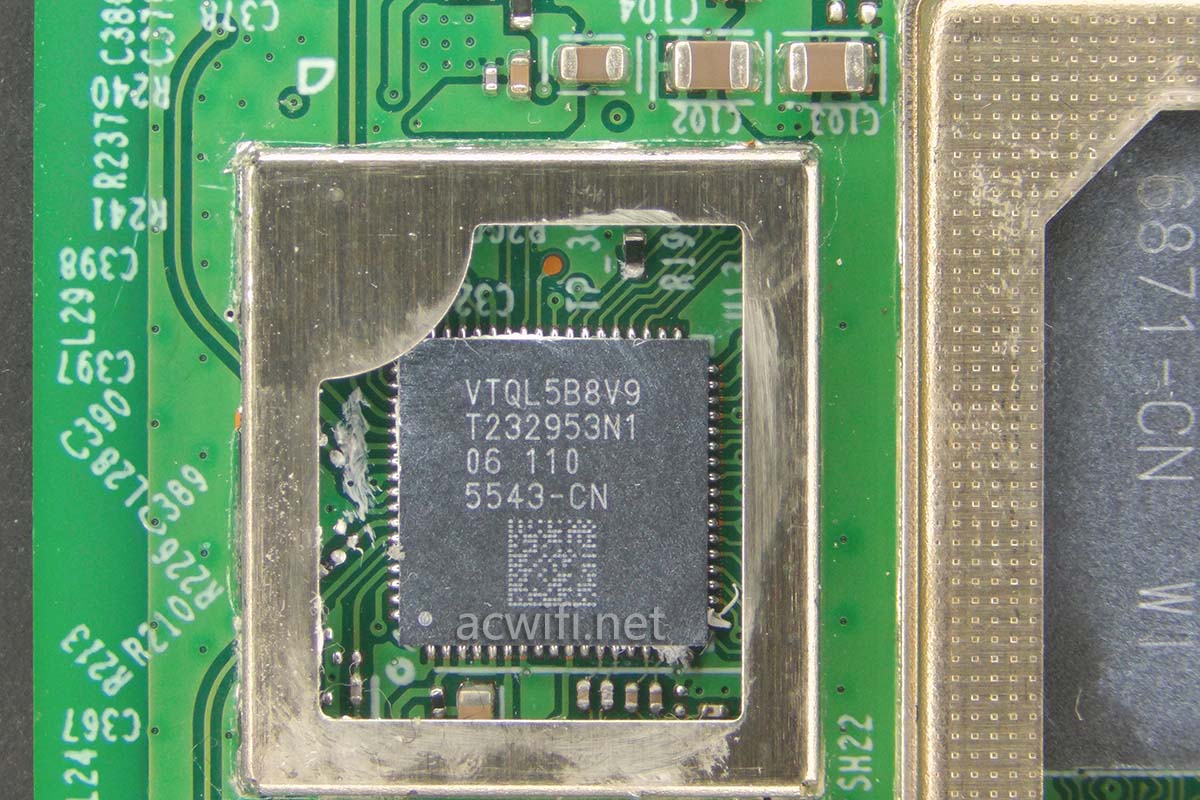

靠近CPU的这颗5G无线芯片上面丝印着”T232953N1“，型号是海思的Hi1155，支持IEEE802.11 a/b/g/n/ac/ax/be，支持2x2MIMO，在160MHz频宽和4096-QAM下最高速率2882Mbps。

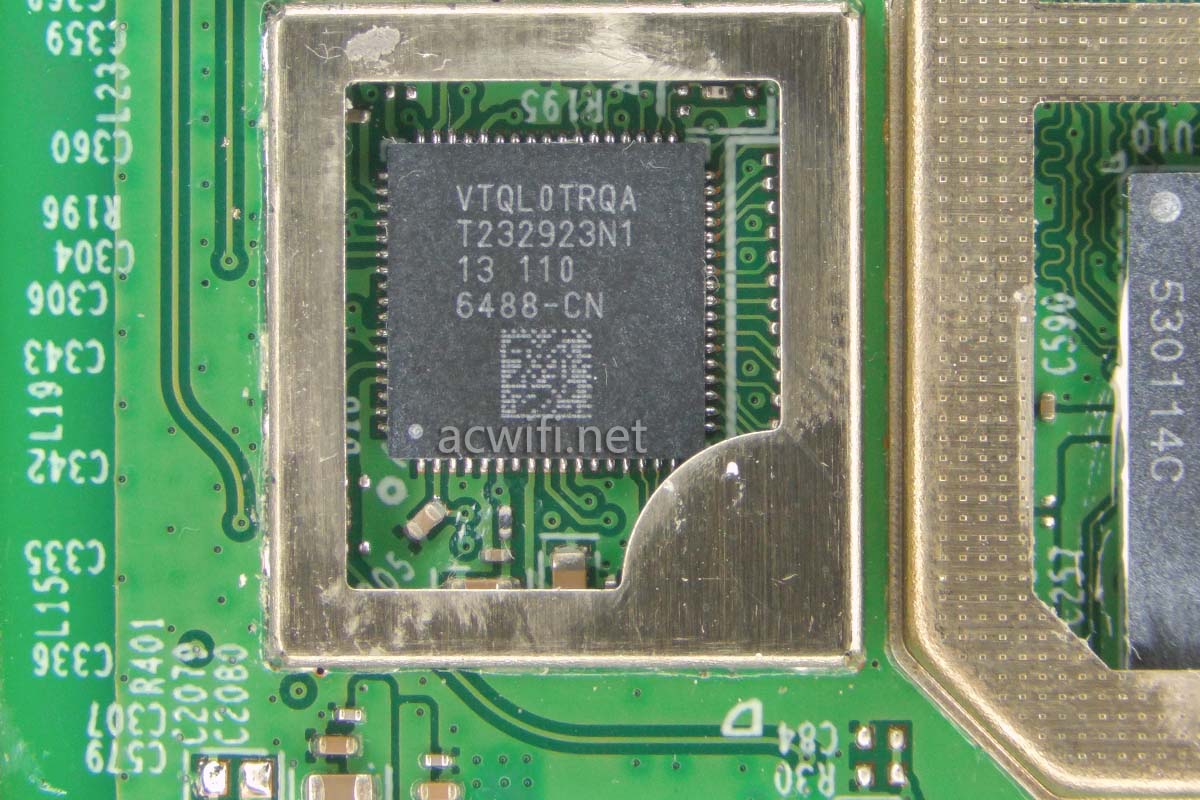

2.4G无线RF（射频）芯片上面丝印着”T232923N1“，型号也是Hi1155，支持IEEE802.11 a/b/g/n/ac/ax/be，支持2x2MIMO，在40MHz和4096-QAM下，最高速率688Mbps；

这款7AP3622HI跟7DR3630 v4.0用的无线芯片封装，跟华为型号用的不太一样，下图是华为TC7620的，其它华为X1，华为Q7子路由，也是下图这种，看不见锡点的。也印证了“N1”和“F1”的不同？

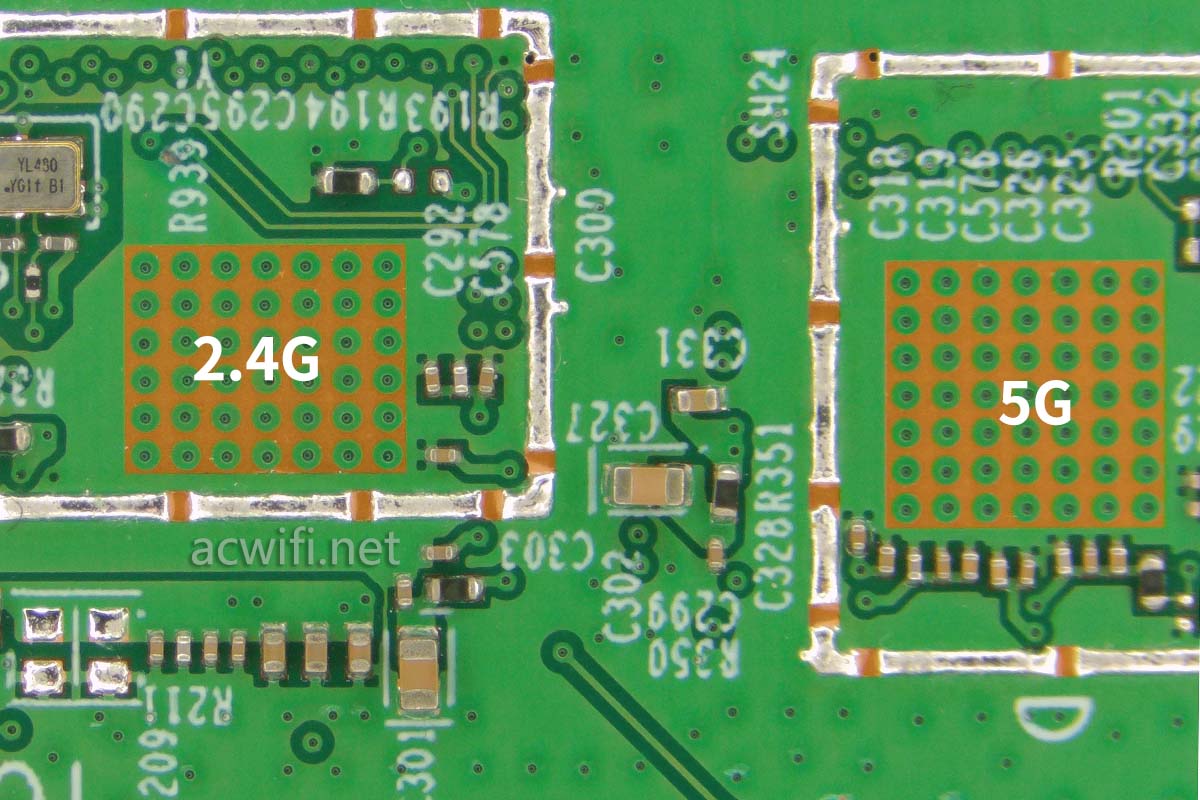

从无线芯片前面电路来看，也有点意思。因为从封闭正面看不出大小4，从背面覆铜面积来看却大小不一。有懂的朋友不！

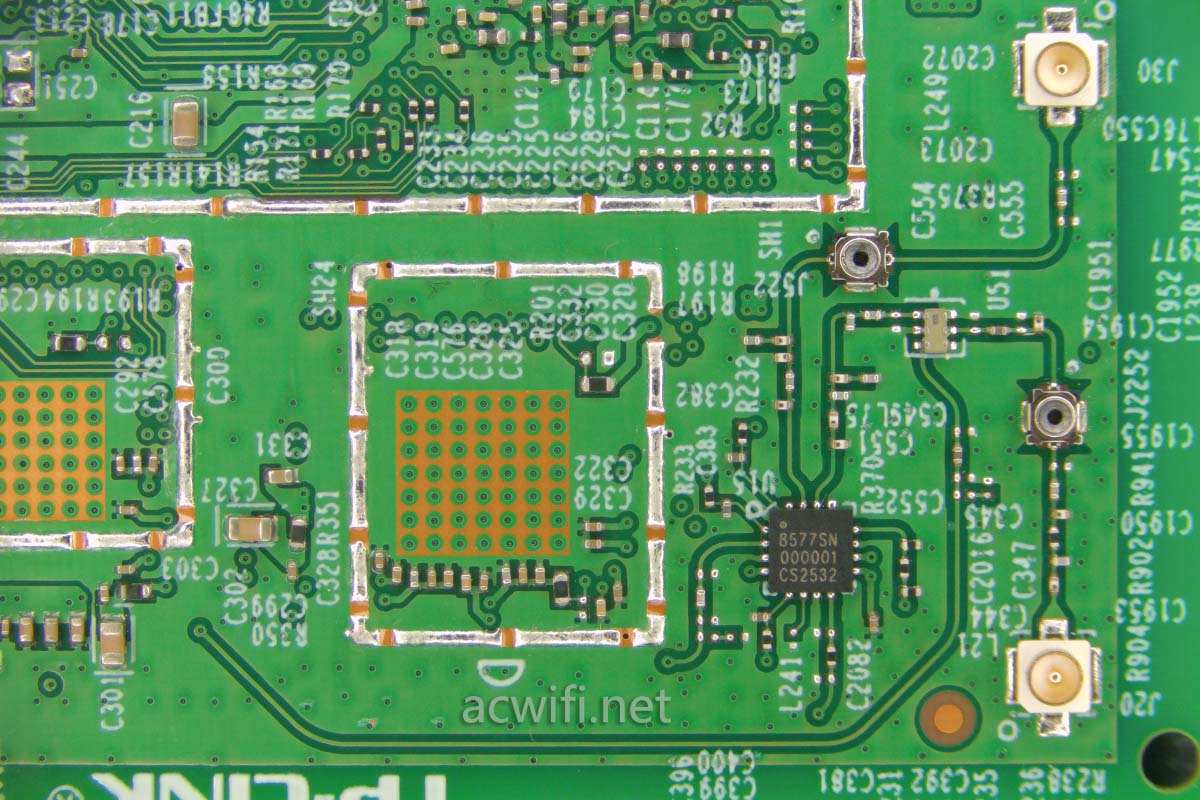

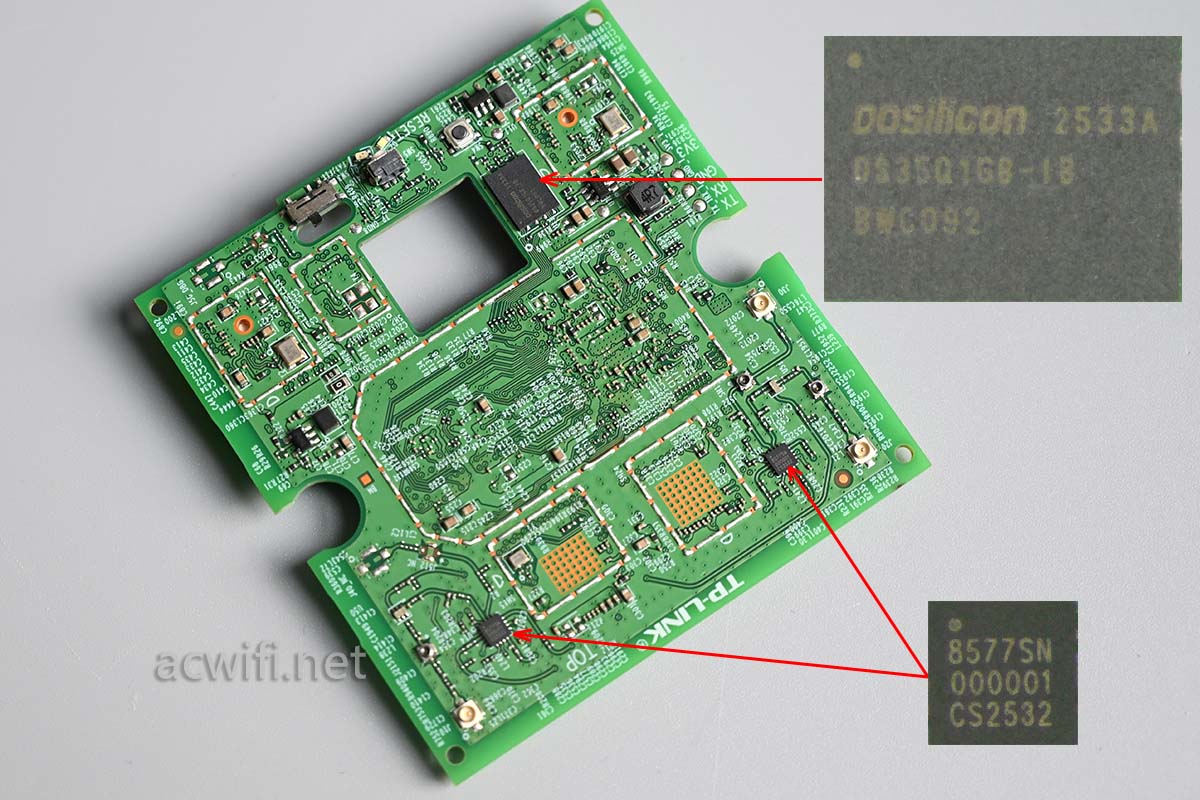

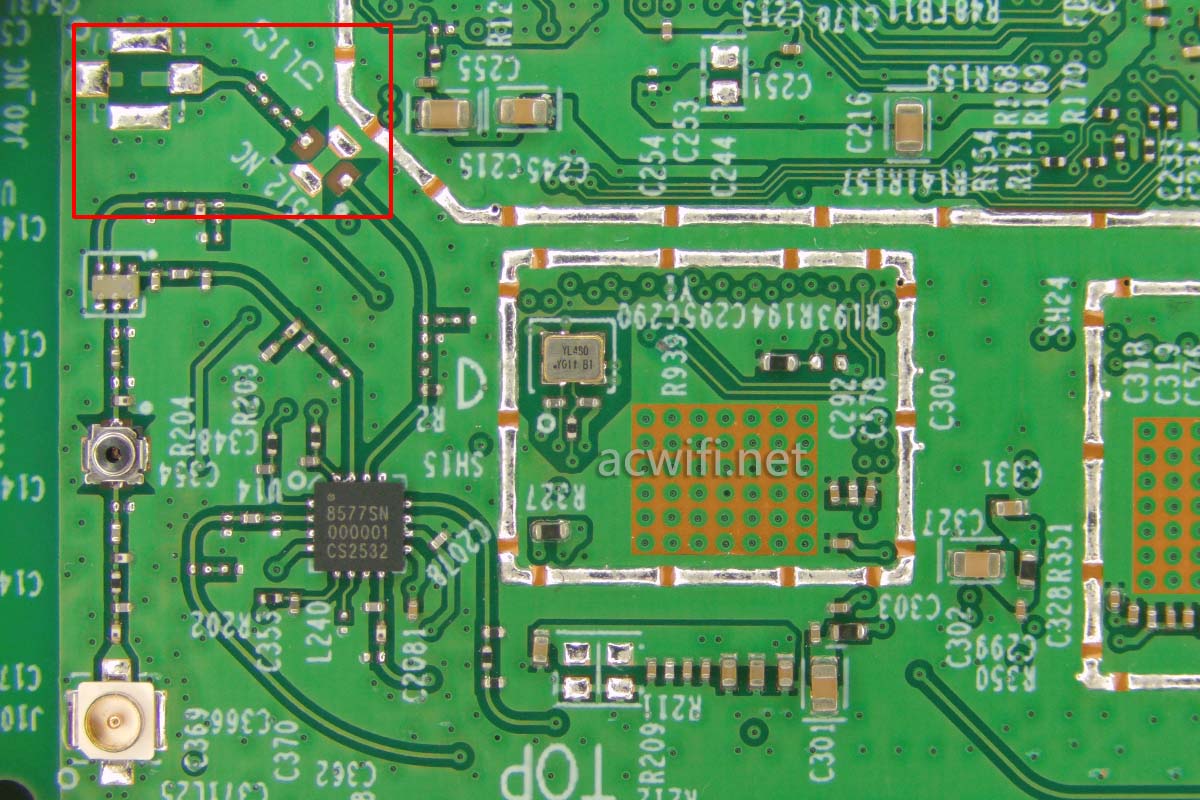

FEM芯片也在这背面，2.4G用了内置的，5G FEM用了外置独立的KCT8577SN。这颗FEM芯片里面内置了两个ANT，因此外围电路不需要用到切换开关。以满足5G的“2T3R”需求。

另一颗5G FEM上面就留有空位，只接了一路天线，否则就成了“2T4R”。

康希通信KCT8577SN的参数如下：

Integrated 802.11be 5GHz PA, LNA with bypass, DPDT switch and a 2.4G Notch Filter

Fully-matched input and output

Integrated RF & DC power detector

Transmit gain: 30.0dB at 5V, ANT1&ANT2

Receive gain: 14.5dB at 5V, ANT1&ANT2

Noise figure: 2.1dB at 5V, ANT1&ANT2

ANT1&2 Output power:

+21.5dBm @-45dB DEVM with DPD, EHT160/MCS13, 5V

+22.0dBm @-43dB DEVM with DPD, EHT160/MCS13, 5V

+23.0dBm @-40dB DEVM with DPD, HE160/MCS11, 5V

+23.5dBm @-35dB DEVM with DPD, VHT80/MCS9, 5V

+24.5dBm @-30dB DEVM with DPD, HT20/MCS7, 5V
