7DR6450拆机，跟7DR6430有哪些区别？

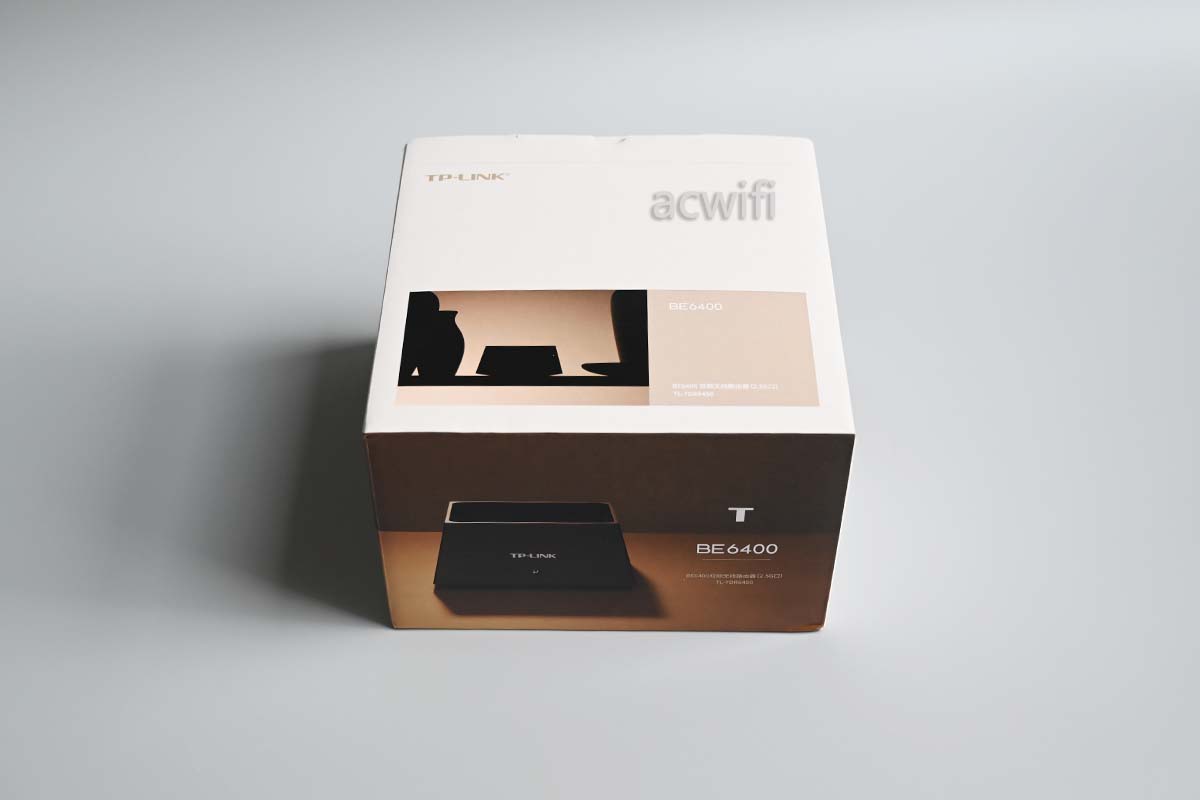

7DR6450的外包装：

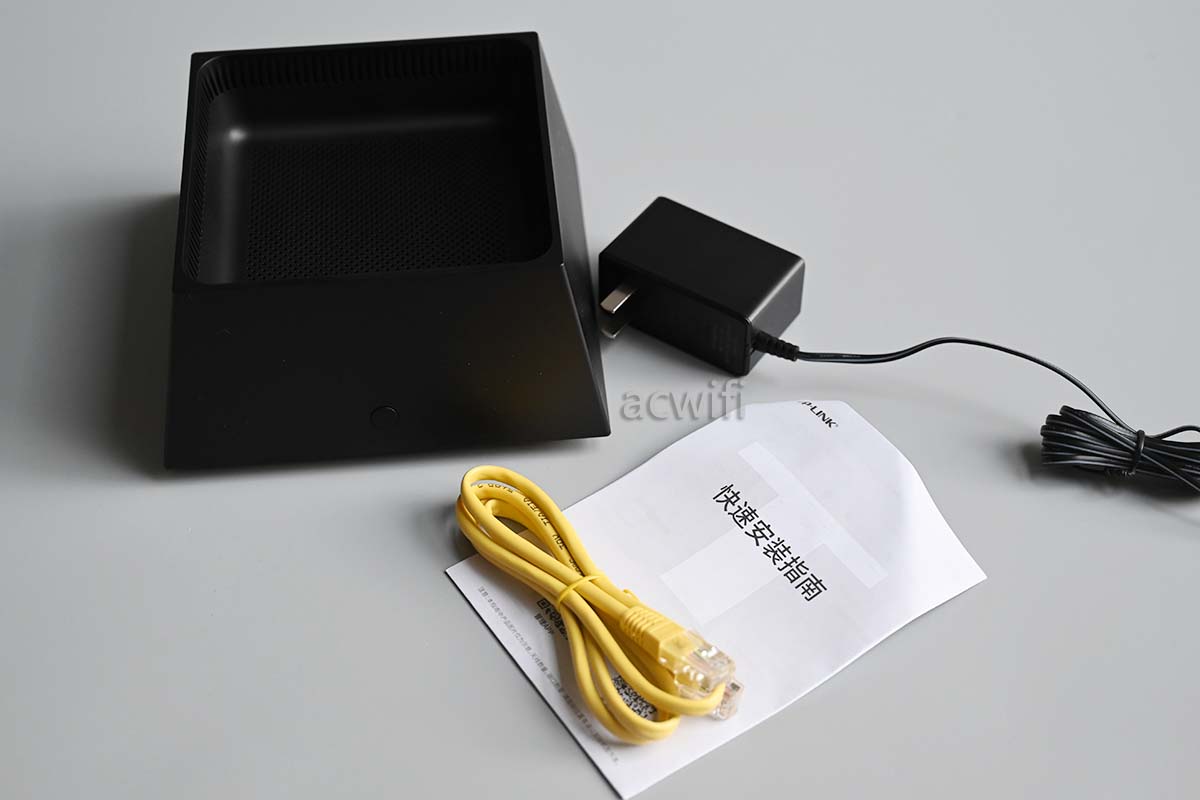

机身和配件：

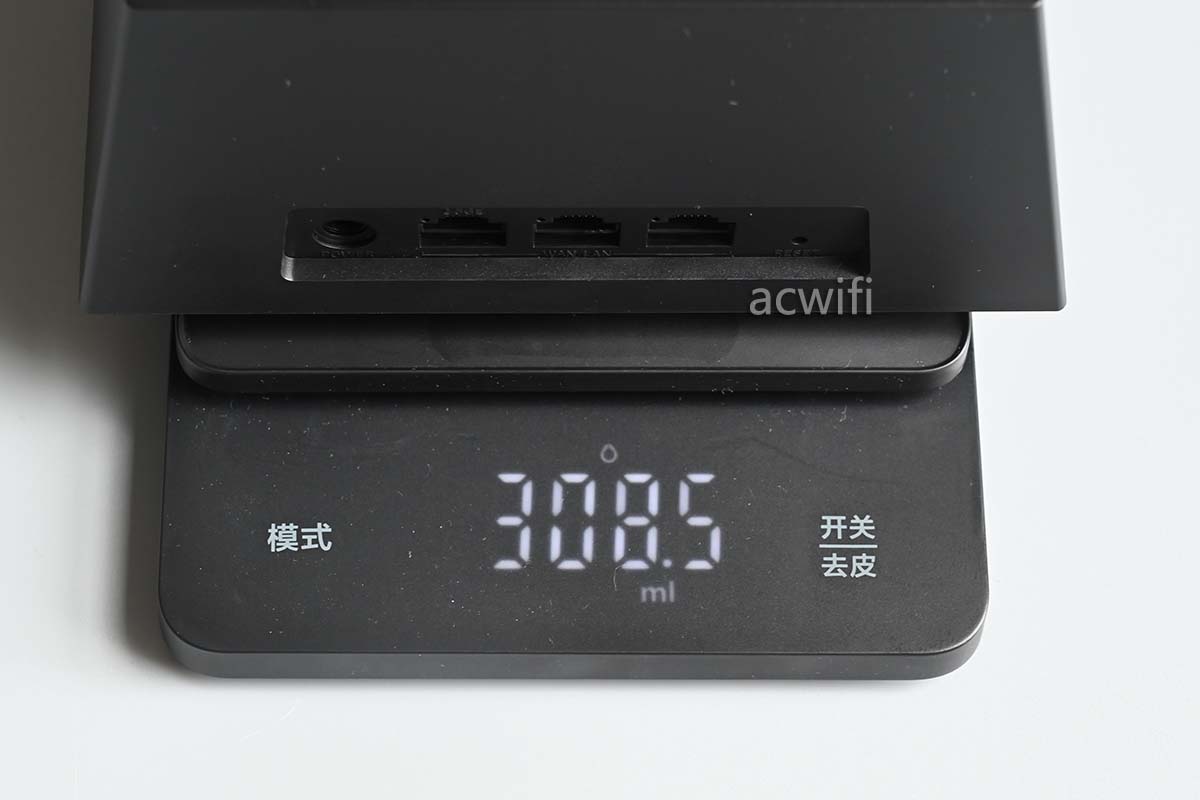

外包装不撕膜的总重量为619克，机身重量为308.5克：

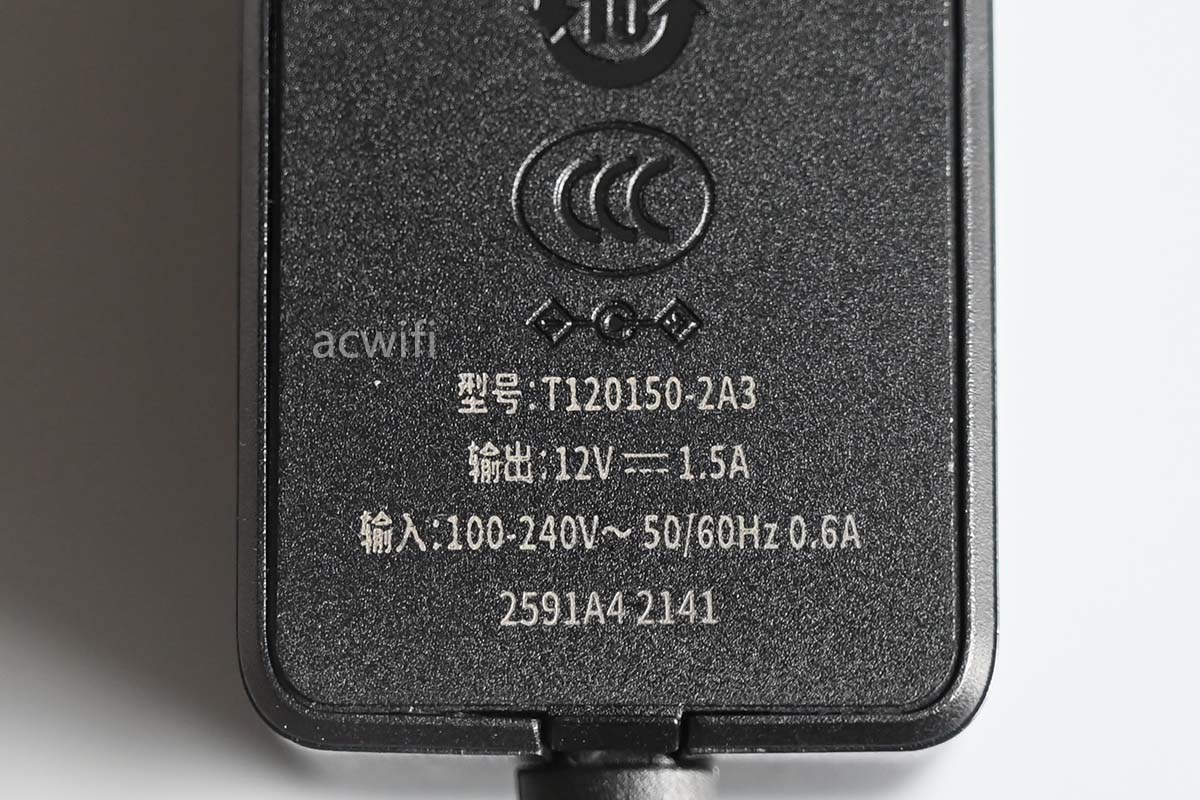

电源输出规格是12V/1.5A，实测空口待机功率为6.4W，接入2.5G网口联网扣的功率为7.1W。

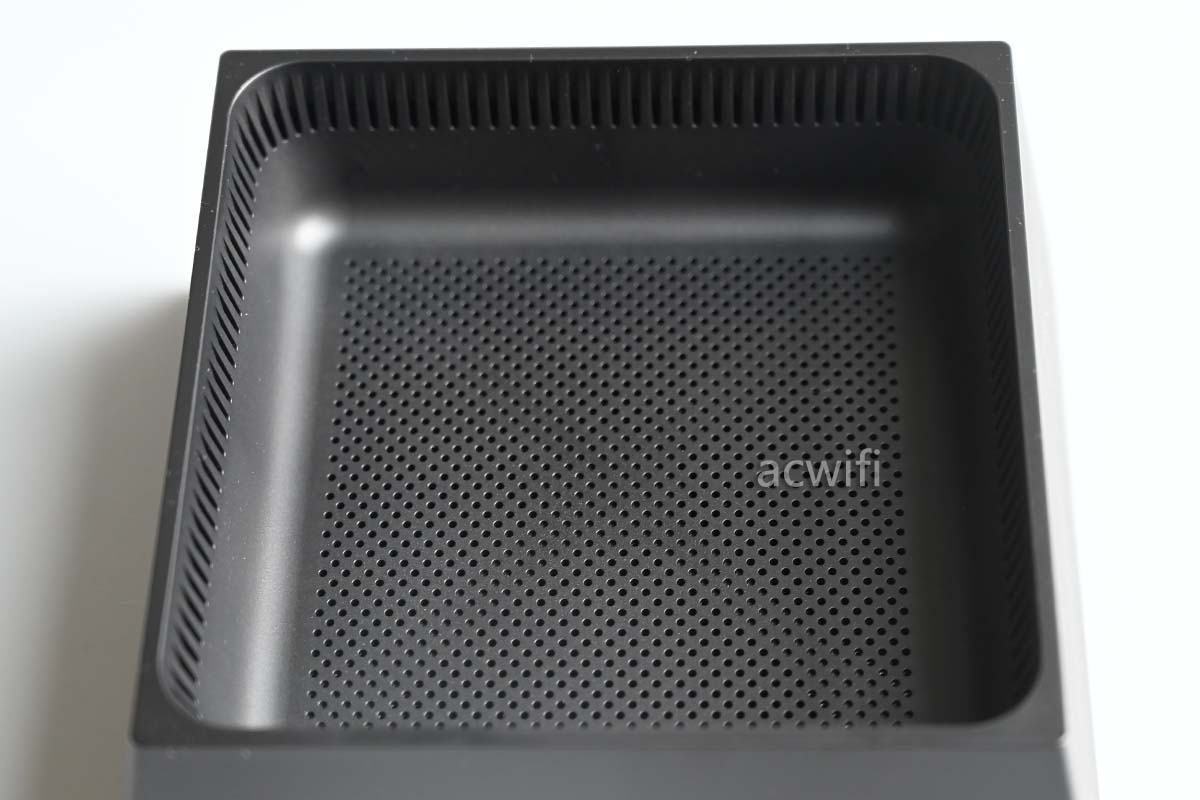

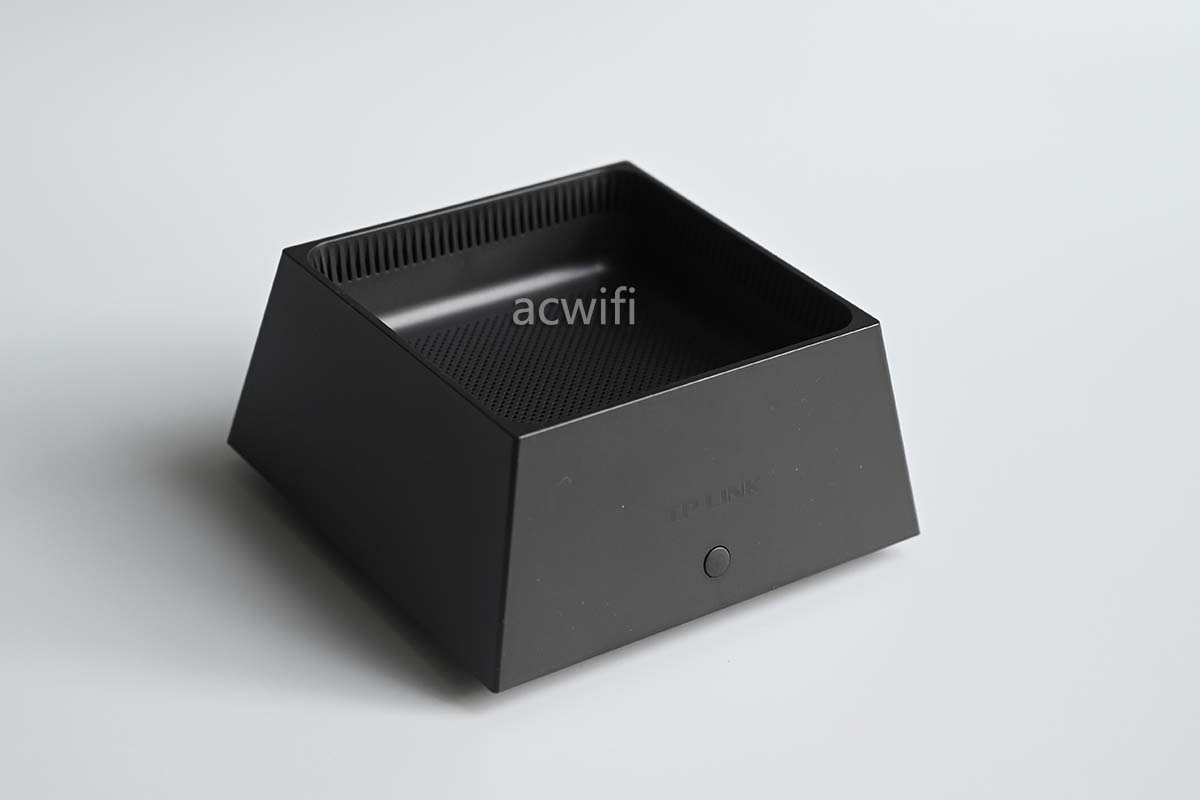

7DR6450用了经典的散热效果好的烟灰缸外壳：

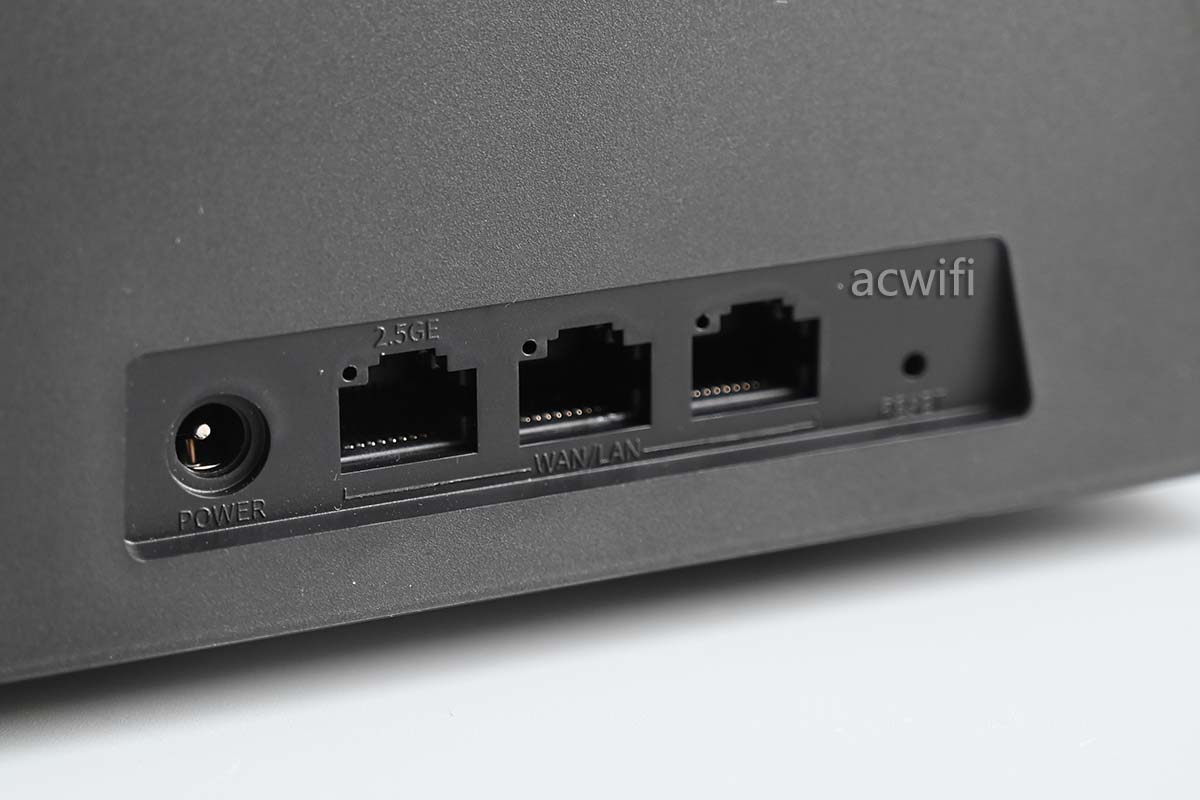

一共有三个网口，其中有一个2.5G网口和两个1G网口。

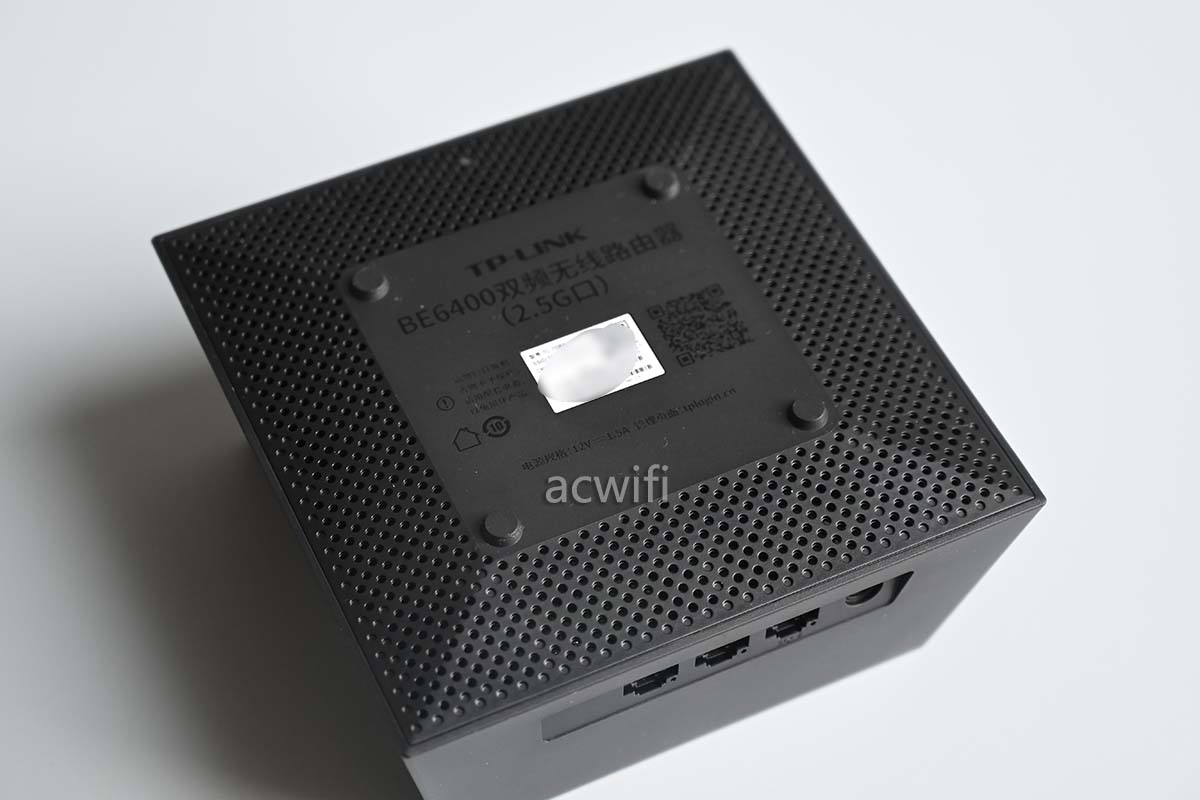

机身底部：

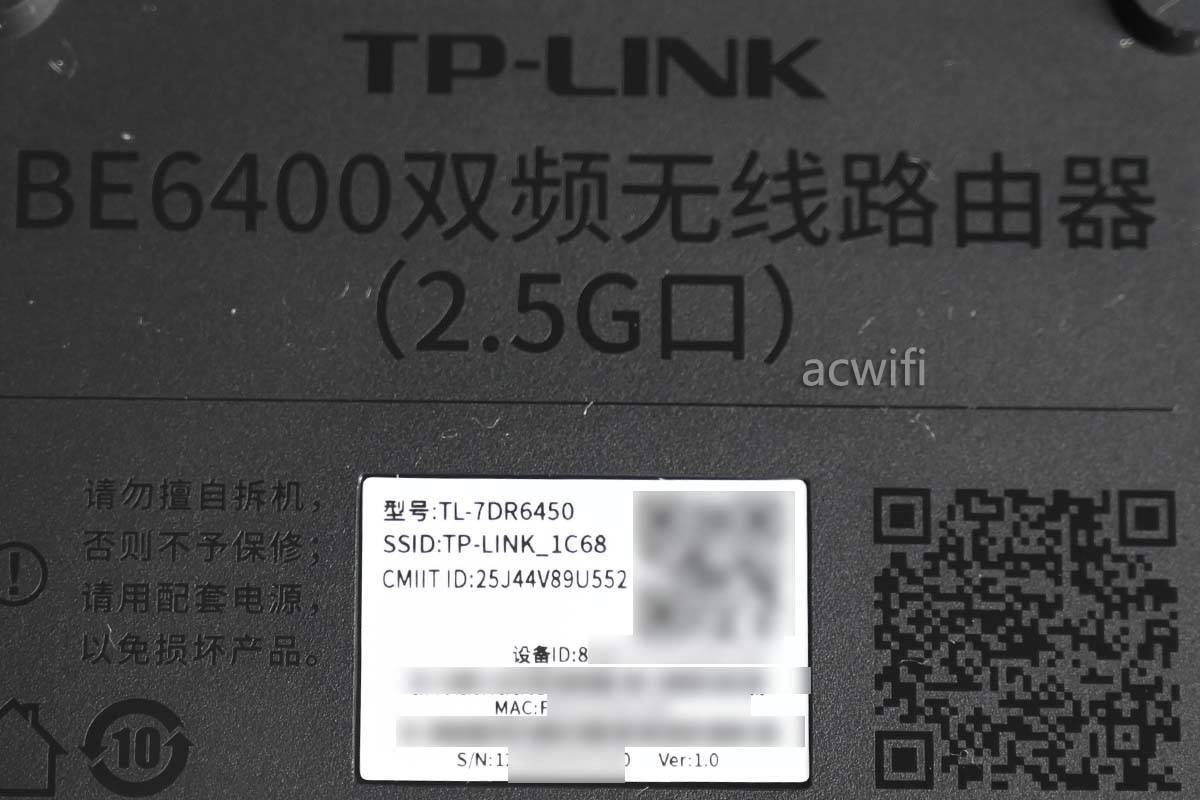

标签内容，型号：TL-7DR6450。

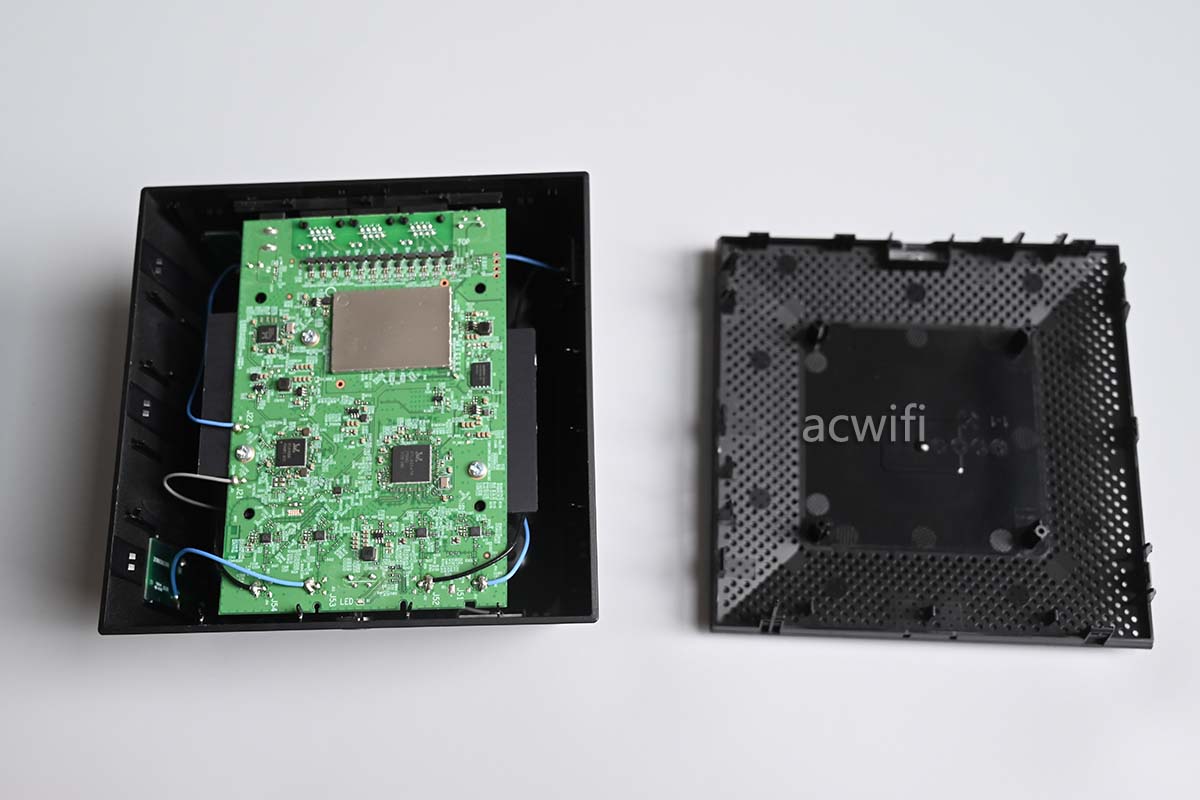

没有螺丝的，直接撬开外壳：

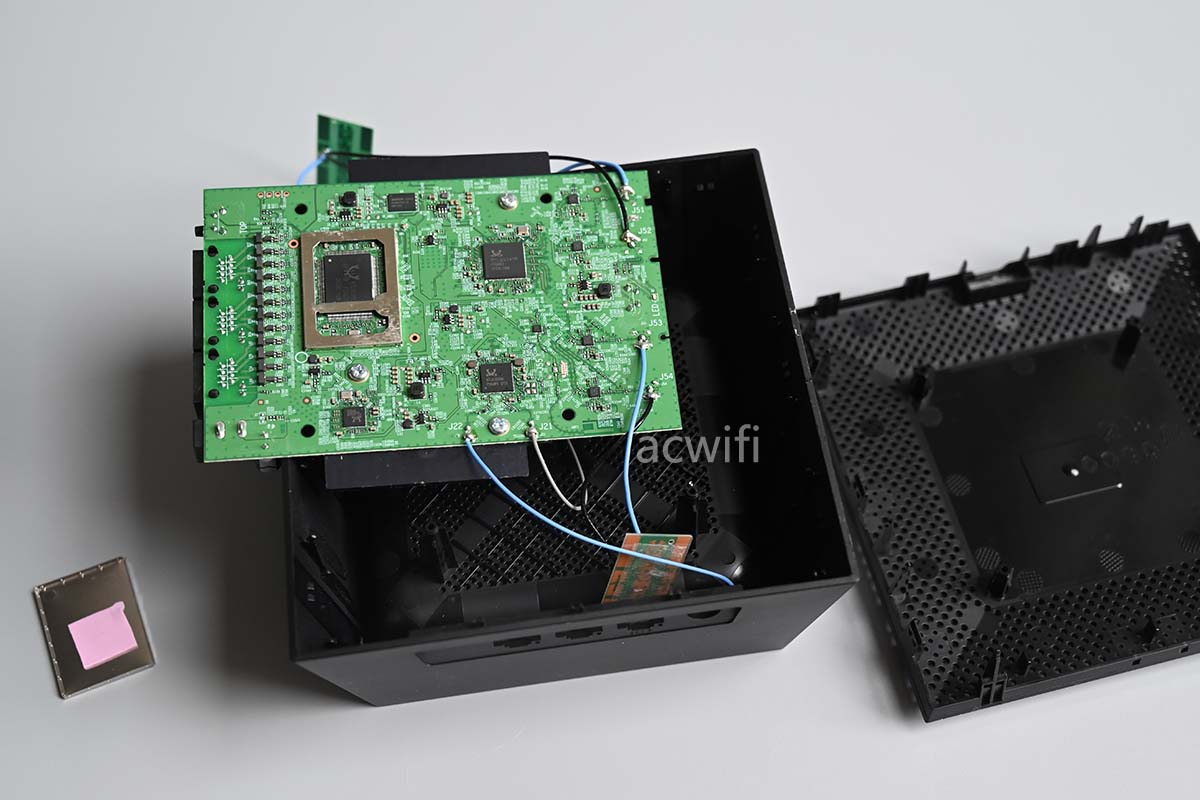

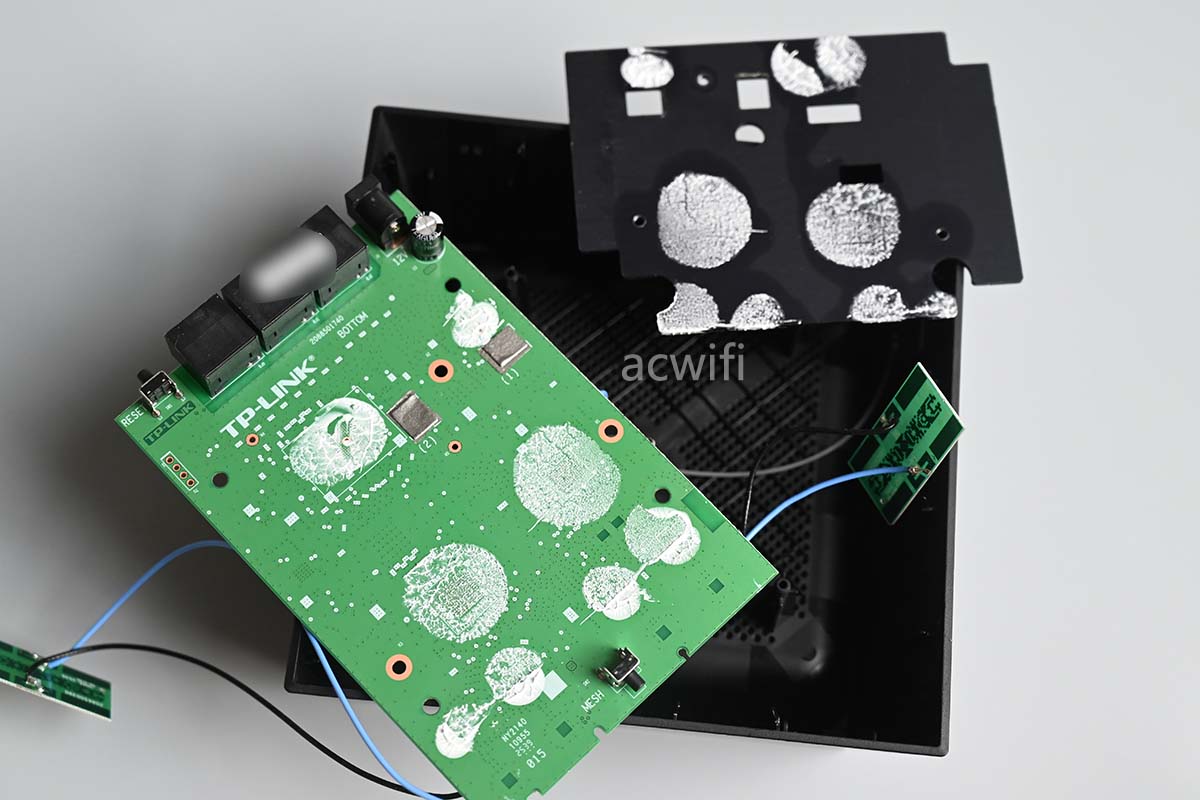

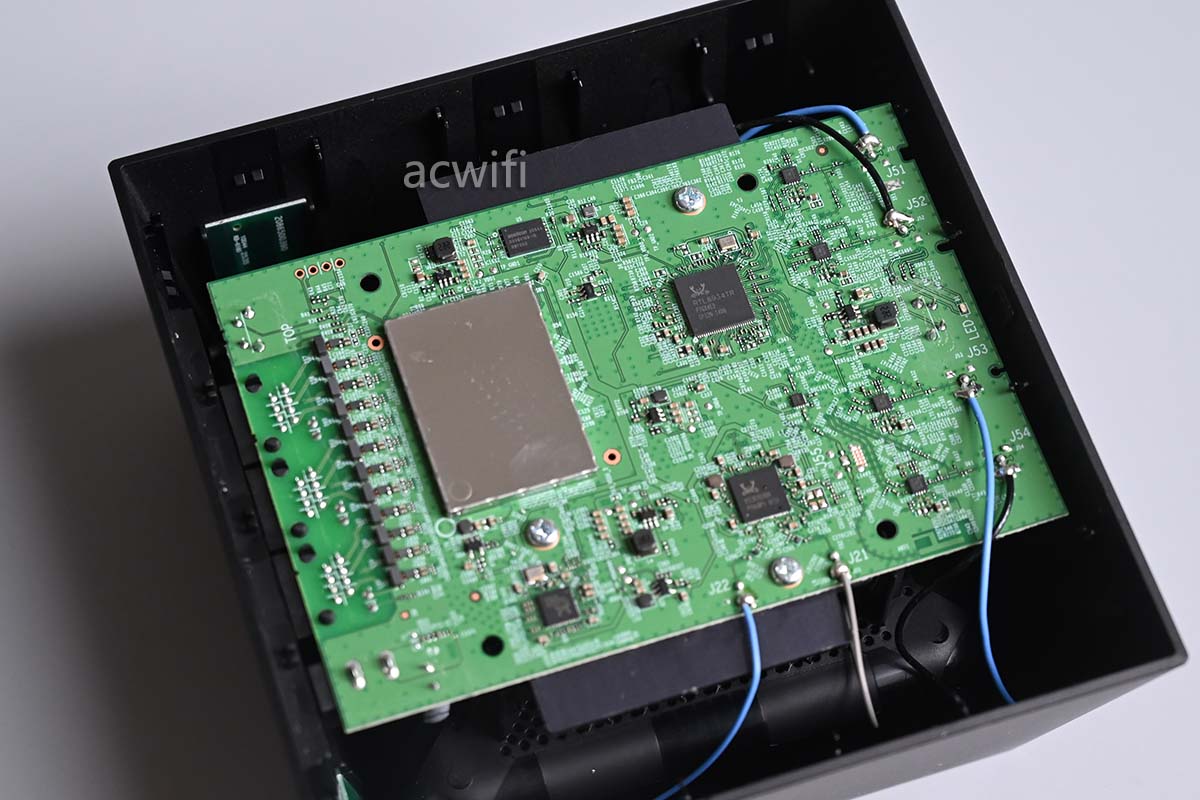

主板这一面朝着底部：

翻转主板另一面：

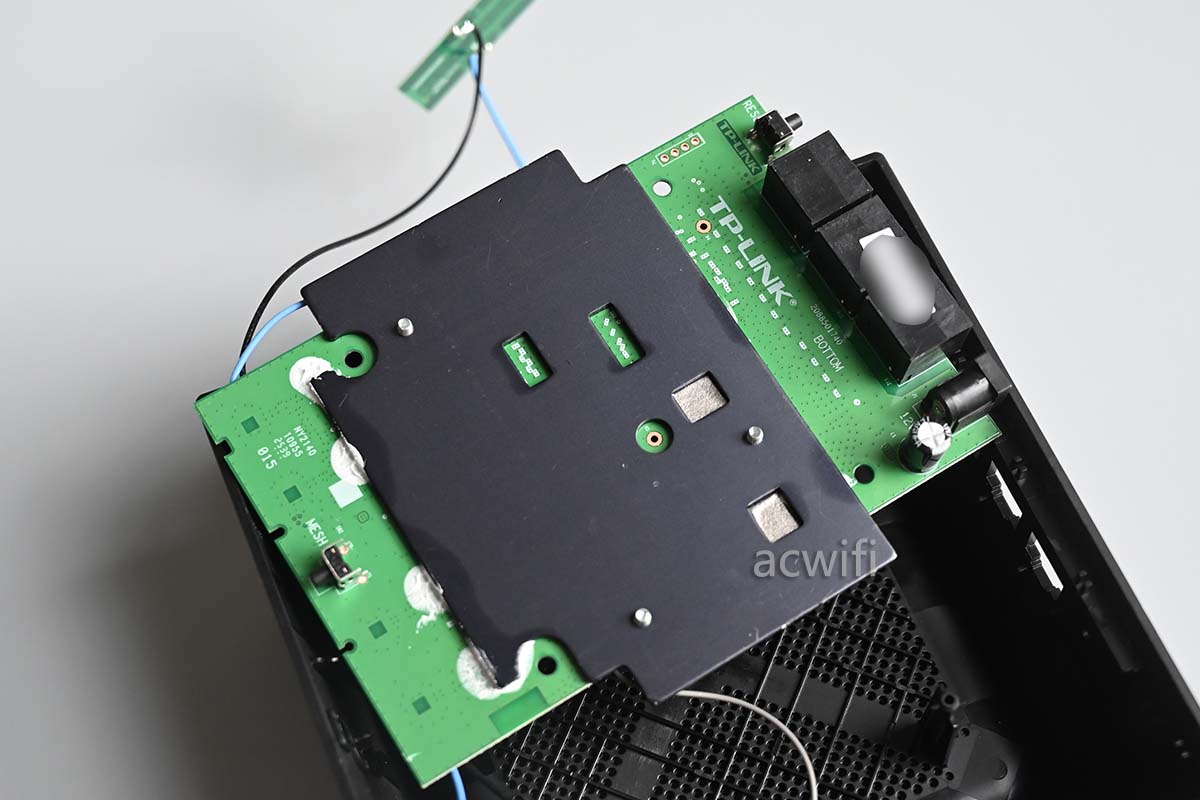

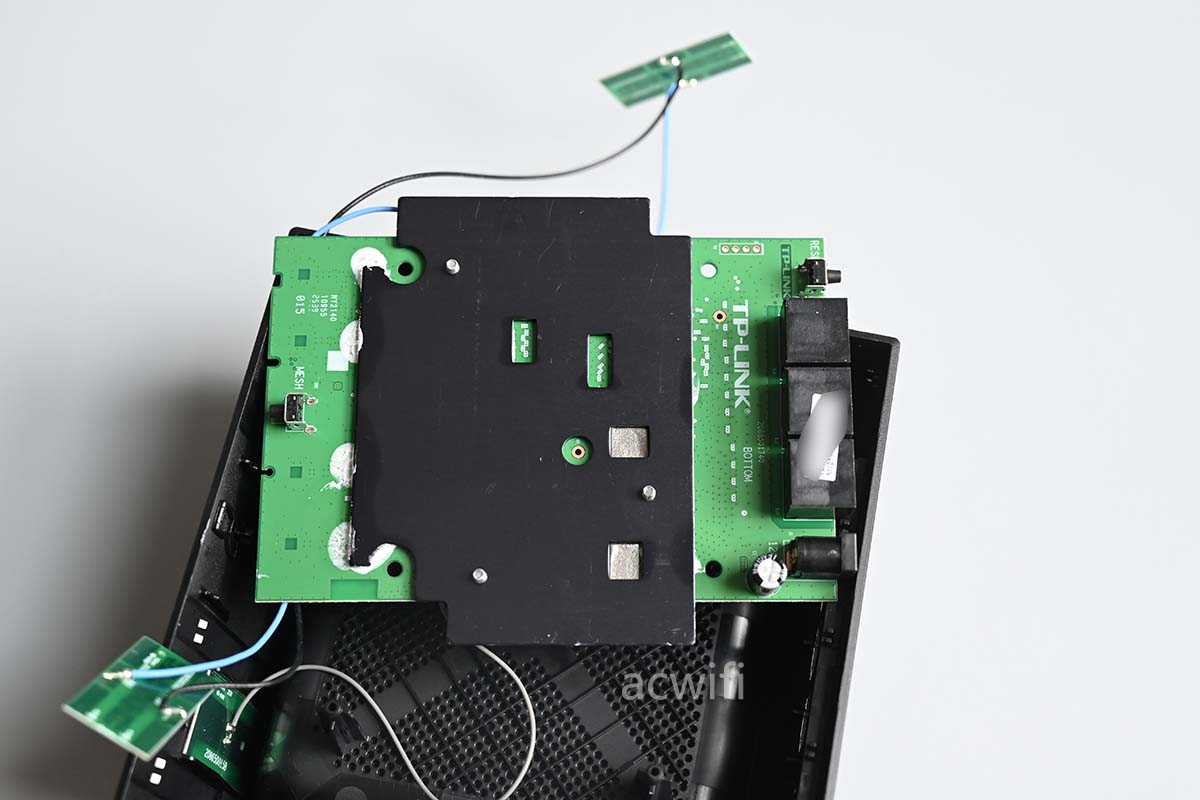

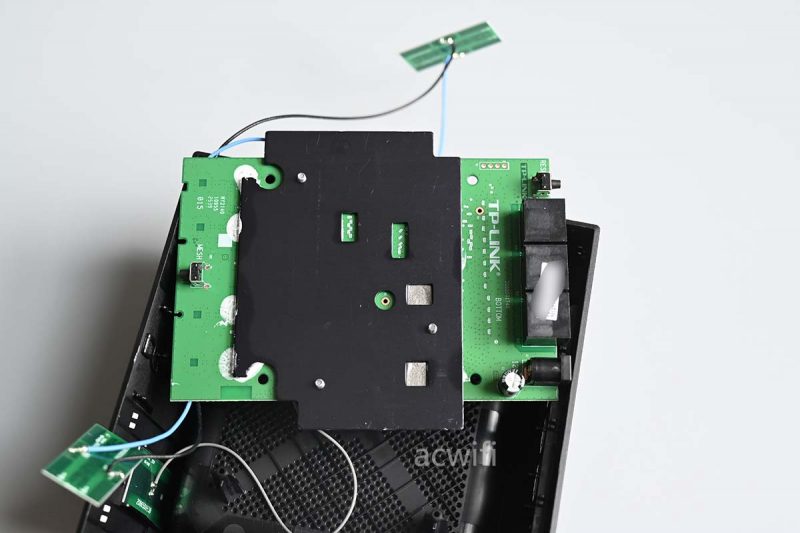

主板这一面朝着机身顶部，靠一平整的均热铝板散热。这一面能看见网口，我定认为主板正面：

均热铝板底下空的

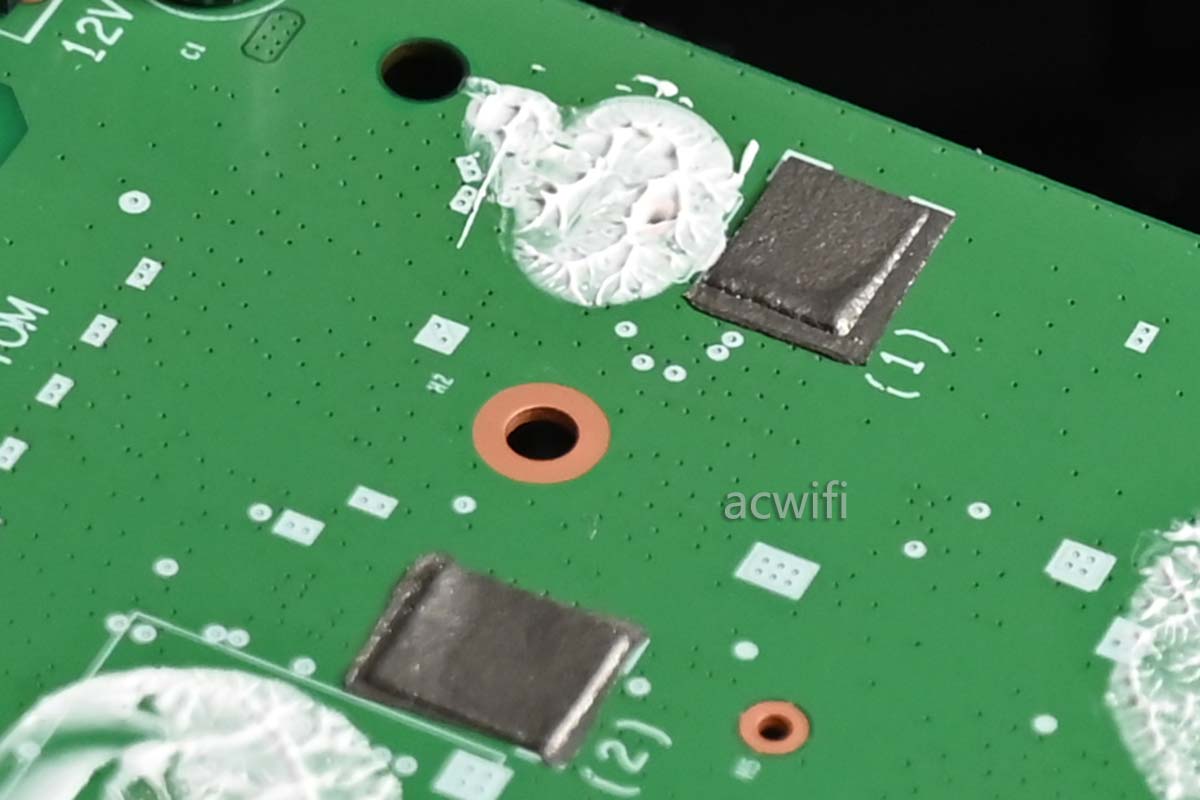

有两片小小的像是屏蔽用的贴片：

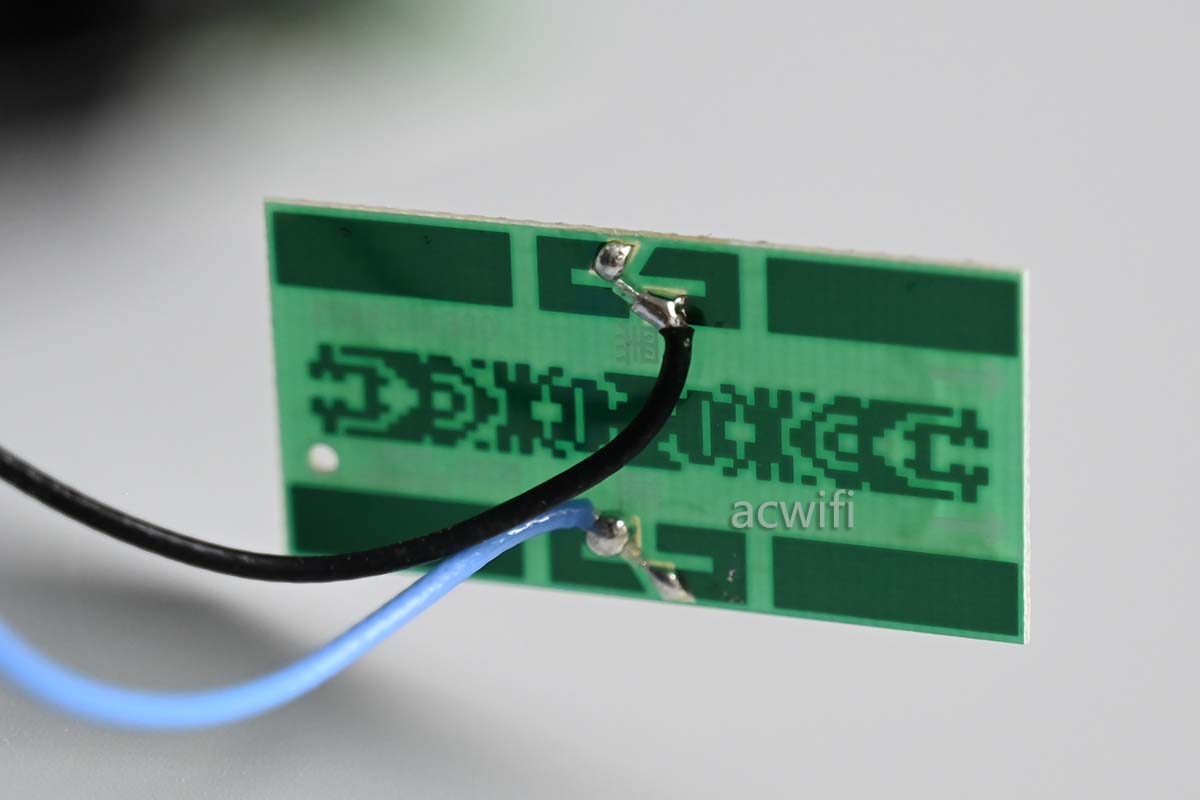

7DR6450也是用了像素天线：

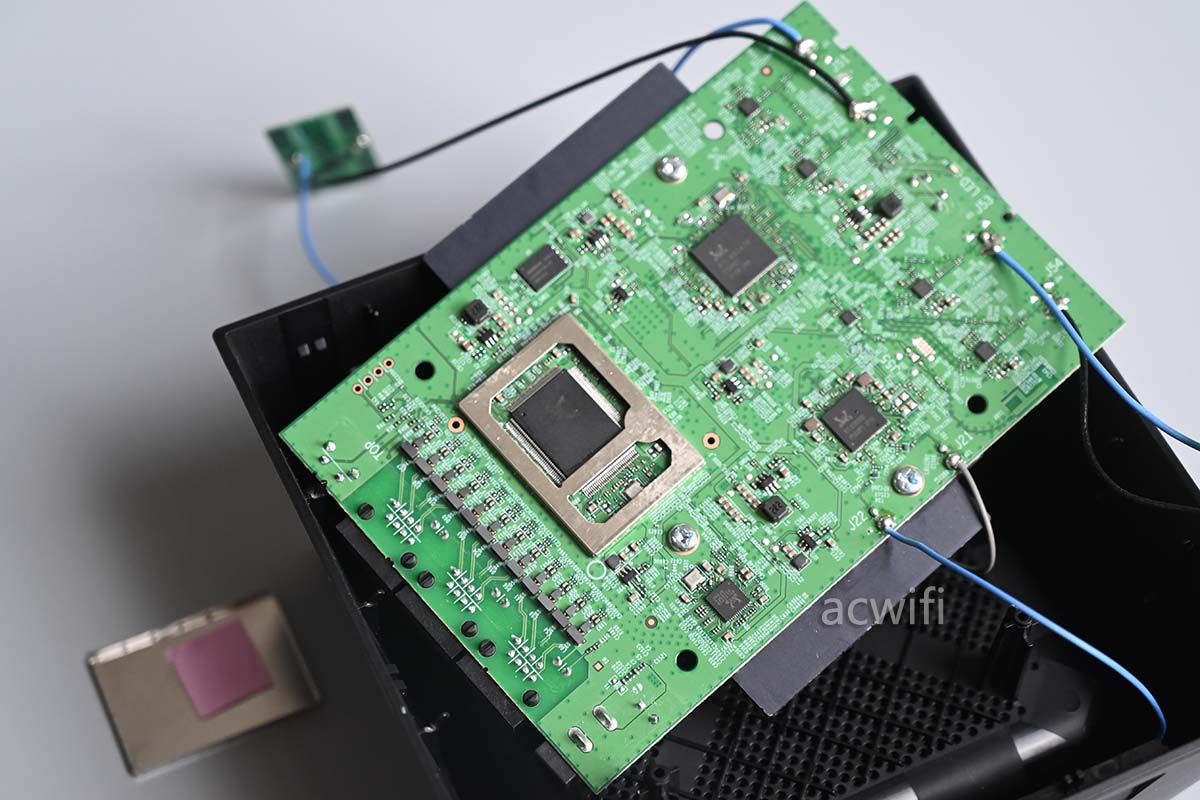

把均热板安装回去，并撬开屏蔽罩：

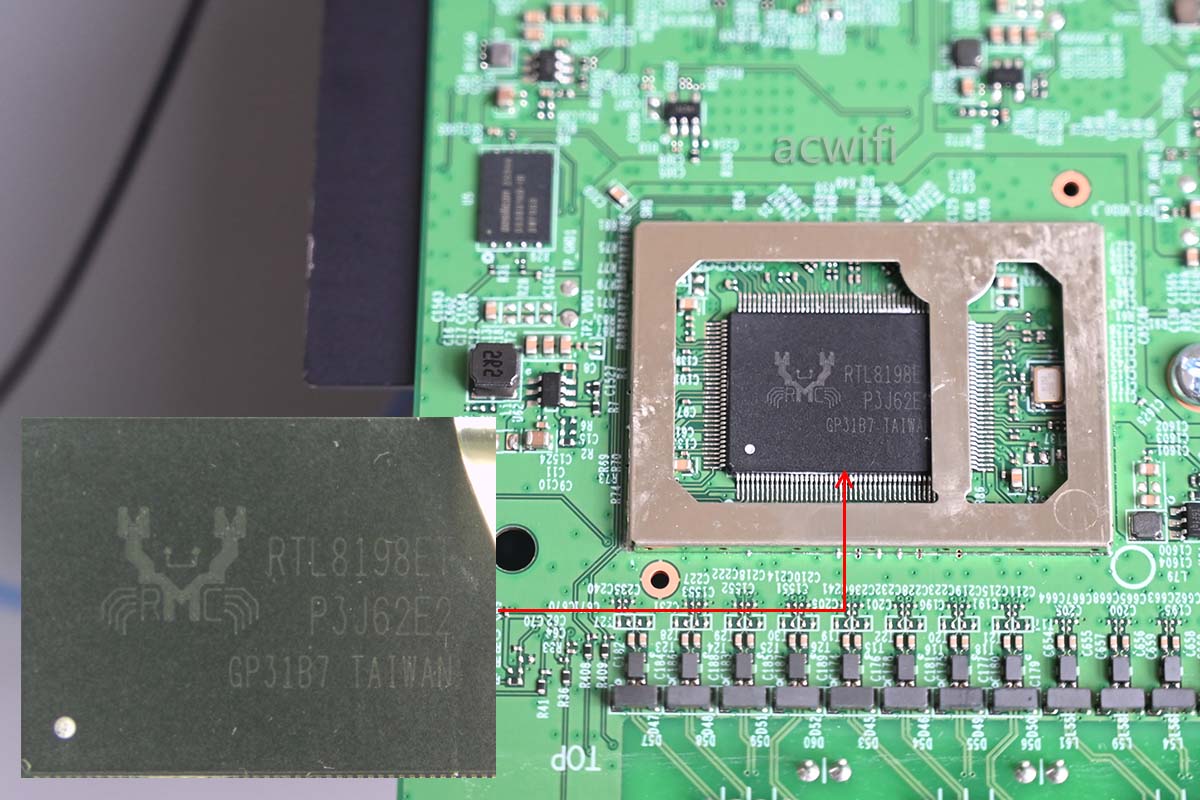

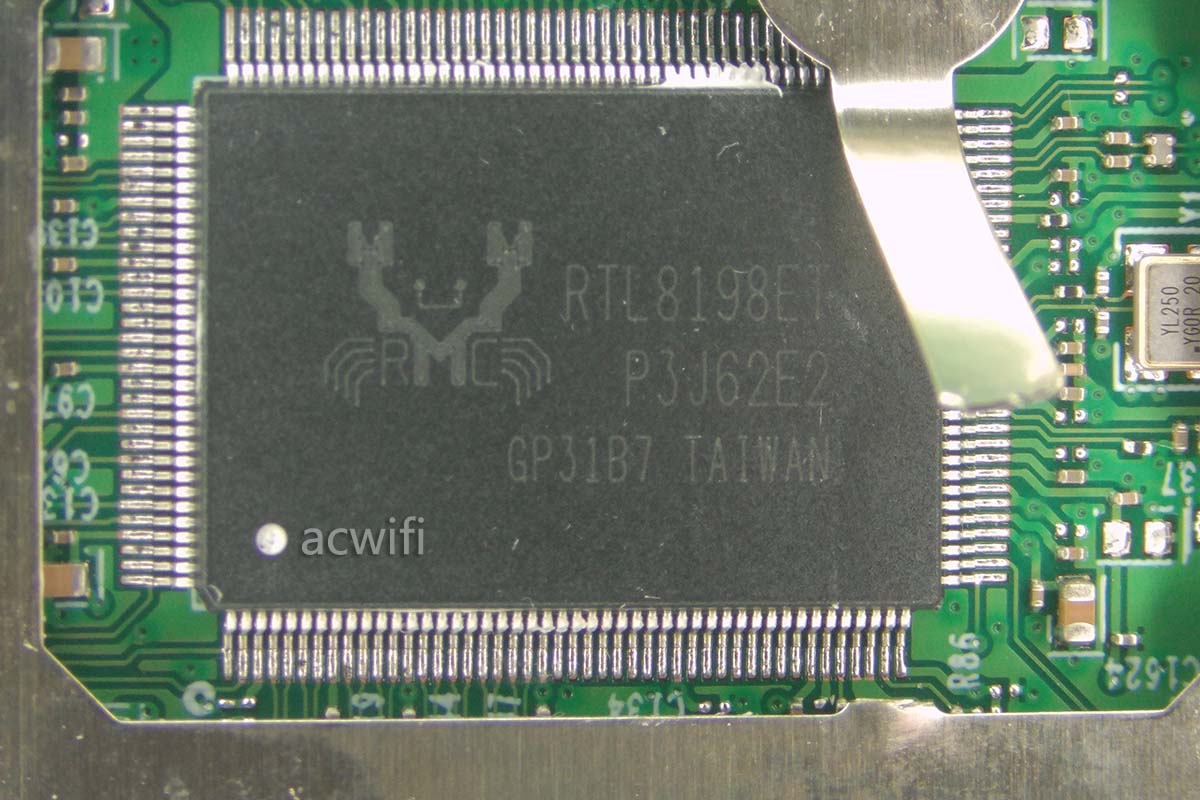

7DR6450的CPU是RTL8198ET，跟7DR6430的一模一样：双核1.2GHz，A55架构，集成三个PPE分别用于2.4G、5G和6G的Wi-Fi 加速。

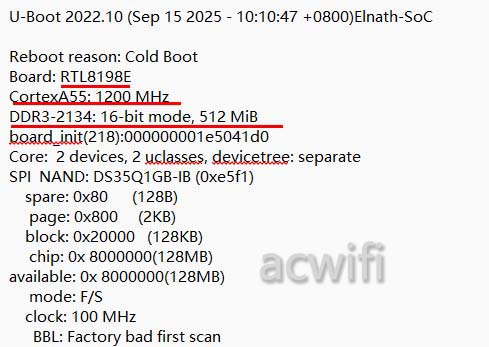

从启动信息里可以看见，集成的内存也是DDR3 512MB：

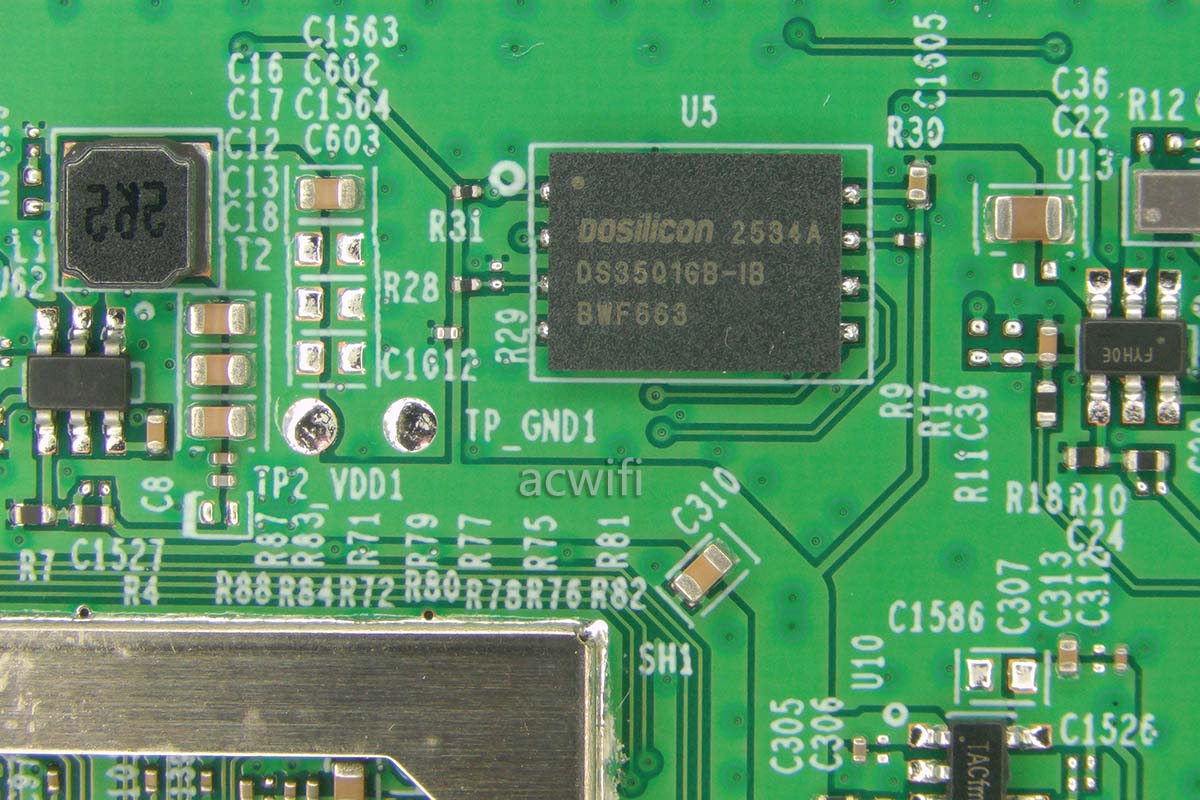

闪存芯片型号，前面信息里也有了，DS35Q1GB-IB，容量128MB：

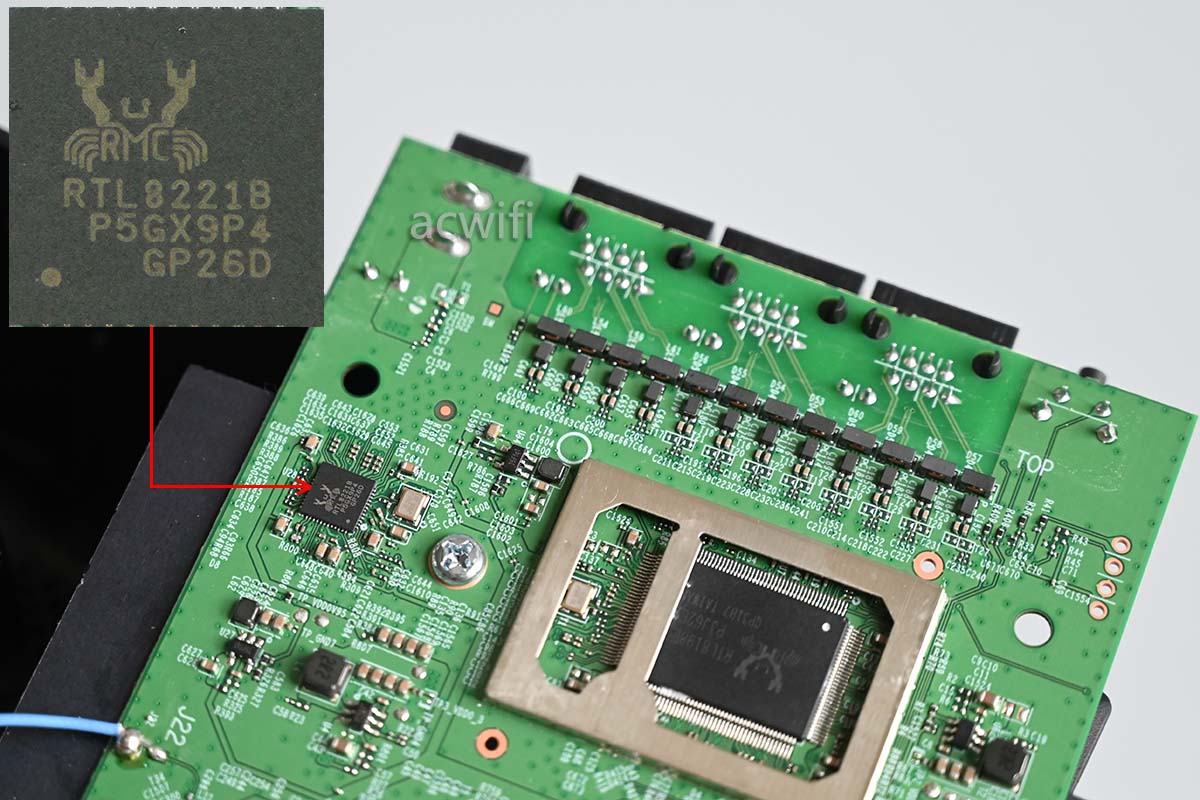

负责2.5G网口的PHY芯片是RTL8221B：

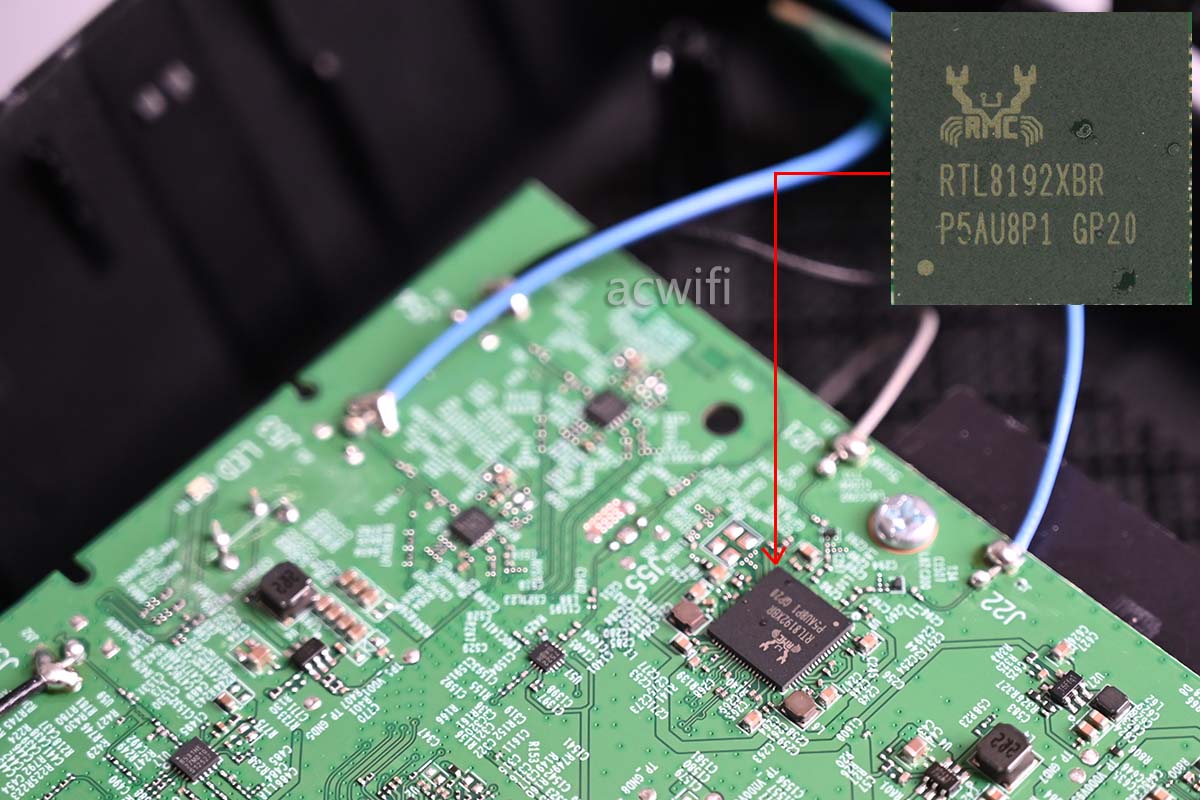

7DR6450的2.4G无线芯片是RTL8192XBR，支持802.11ax，即Wi-Fi 6 芯片；支持2x2MIMO，在40MHz频宽和1024-QAM下，最高无线速率为574Mbps，无线带机量128台；用了内置的FEM：

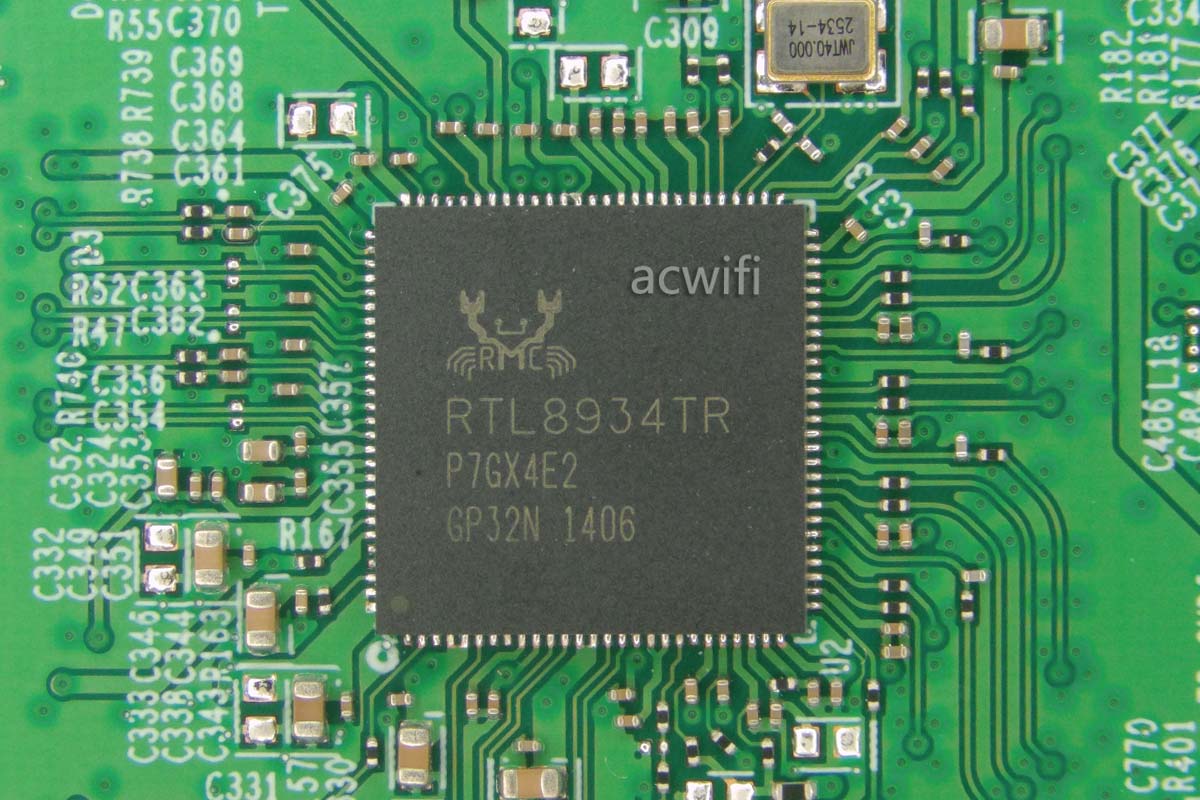

5G无芯片是RTL8934TR，支持802.11be，无线基带方面支持4x4MIMO，在160MHz频宽和4096-QAM下最高无线速率为5765Mbps；射频方面支持4T5R，由于内存容量的限制，无线带机量最高256台。

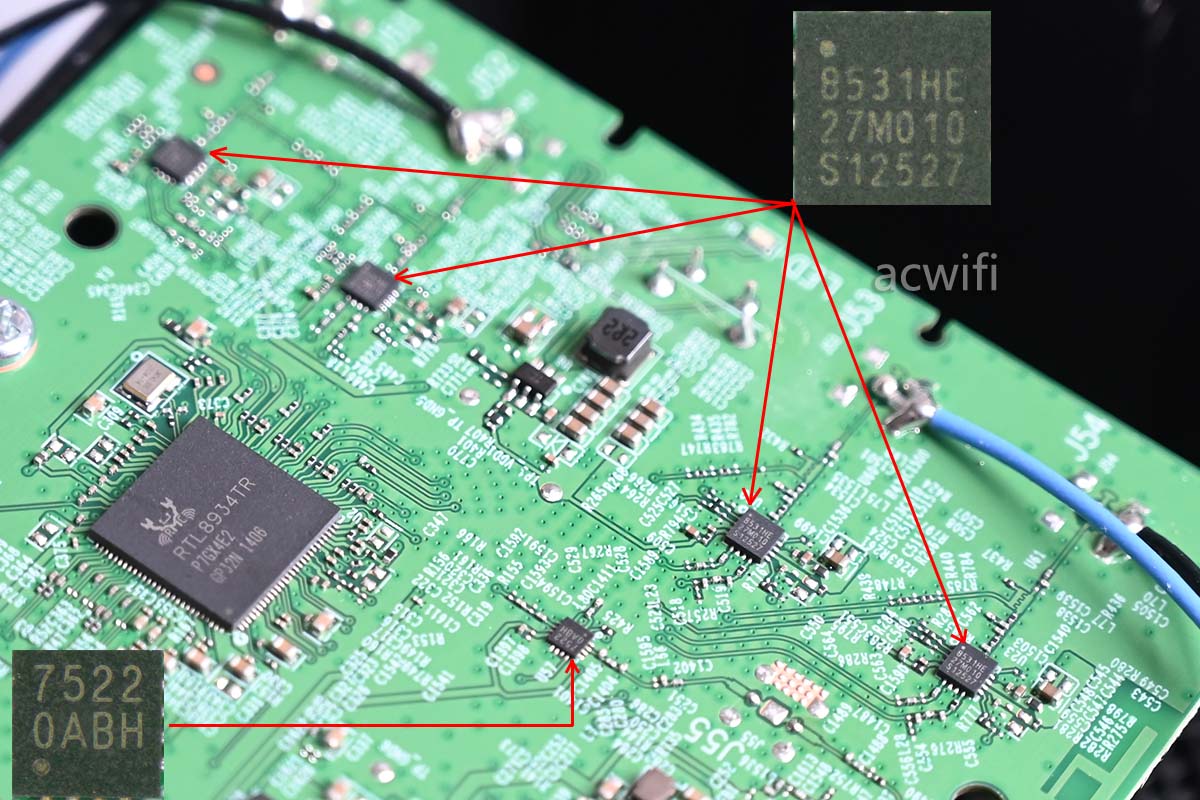

5G有4颗独立的FEM芯片，型号是KCT8531HE，还有一颗独立的LNA芯片，型号是MXD7522。

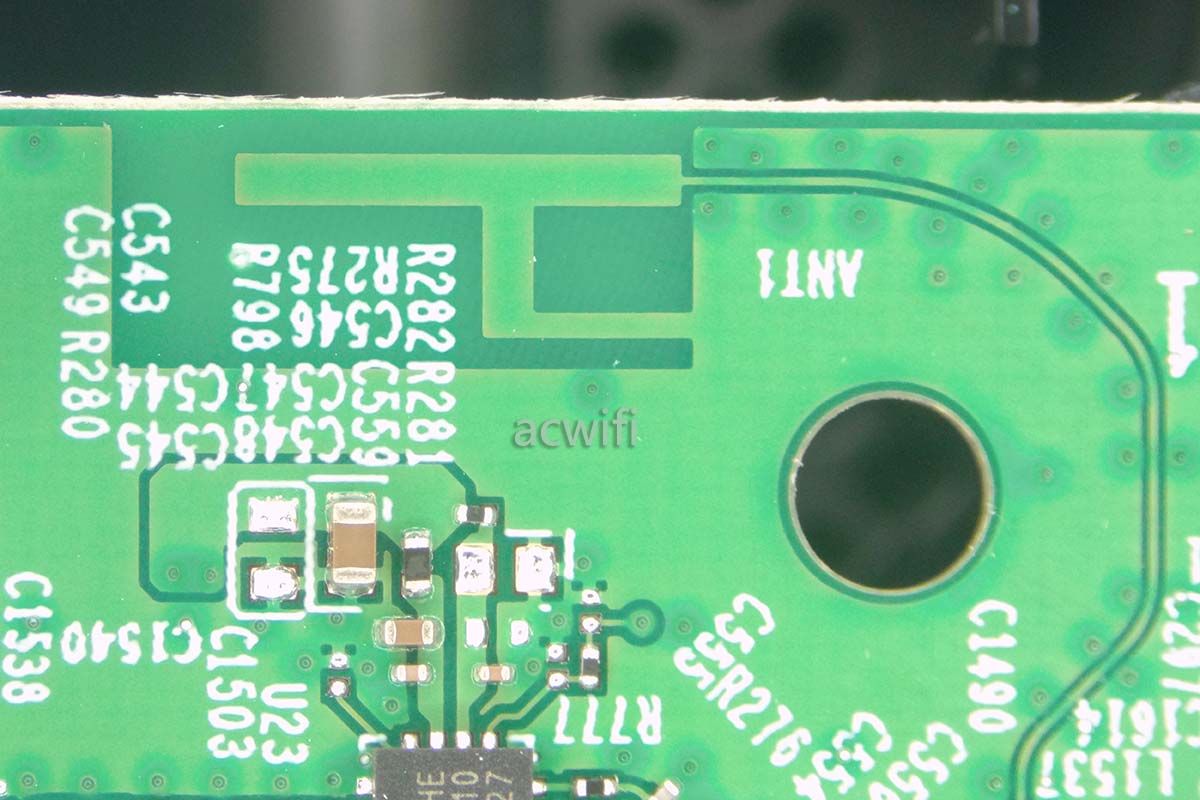

LNA接收天线在主板里：

比较简单，拆完了。

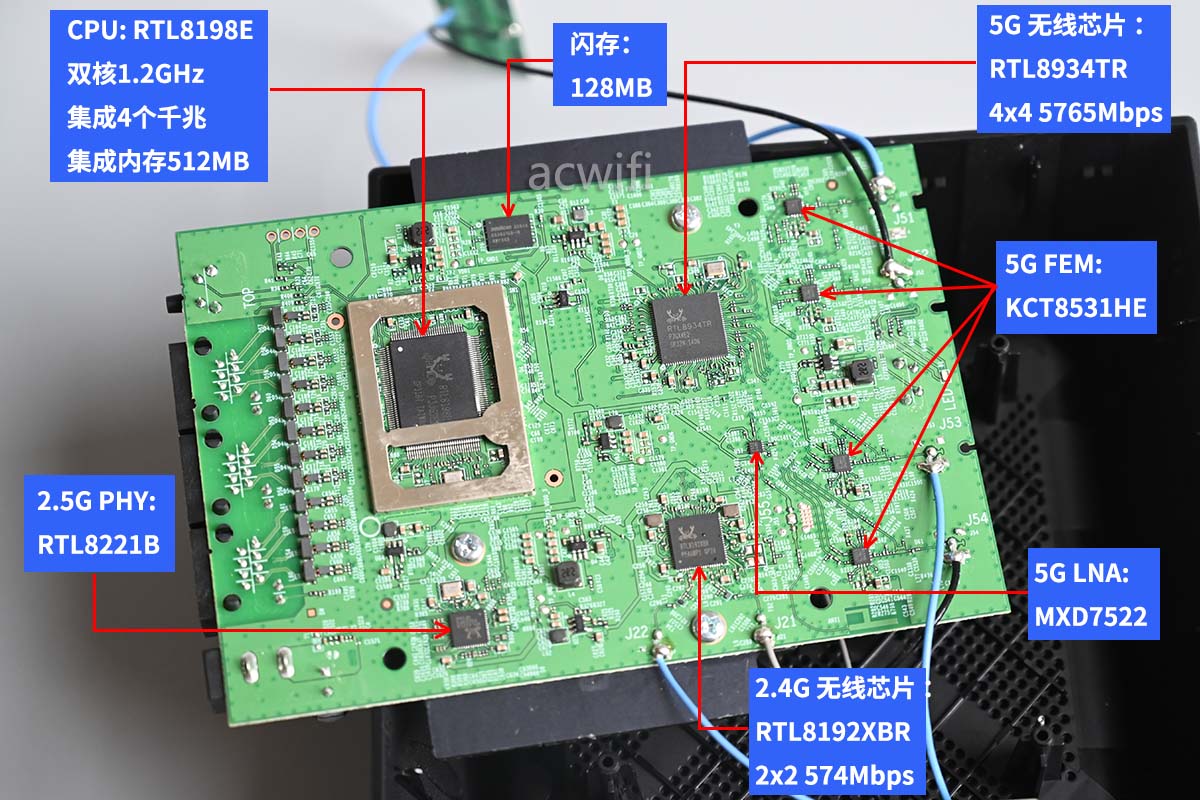

7DR6450的所有芯片型号汇总如下图：

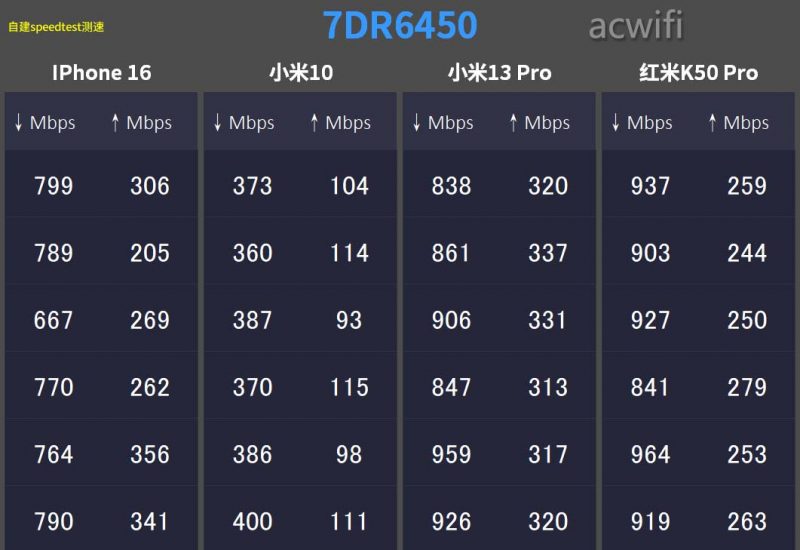

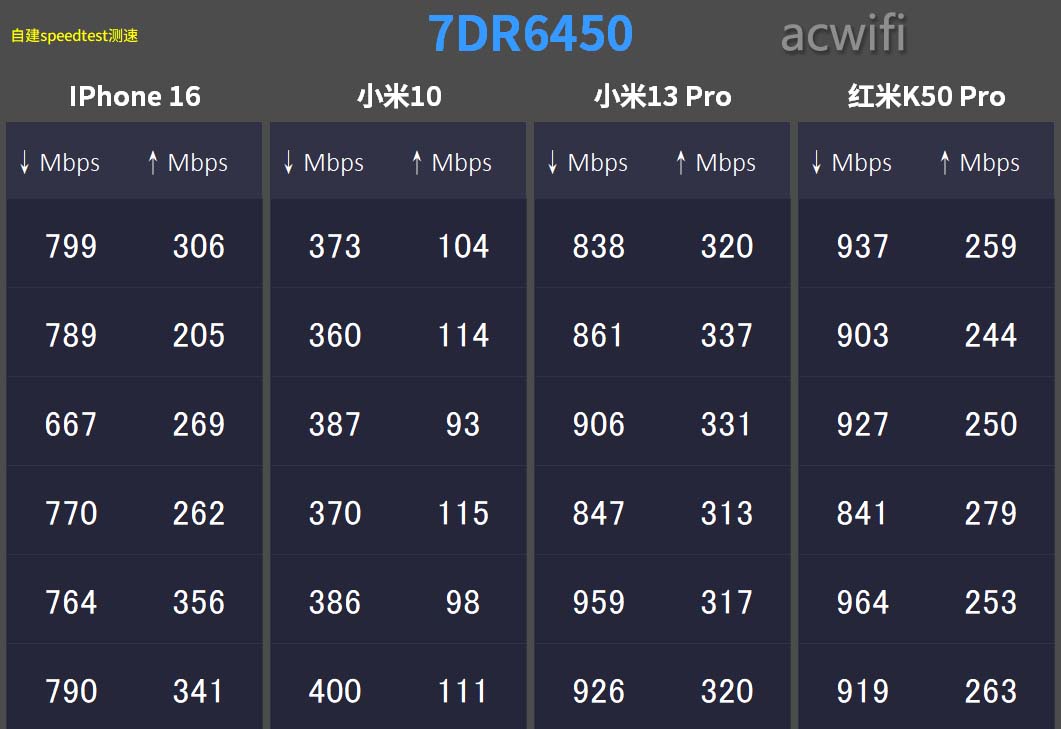

用四台手机在K点的测速结果如下：

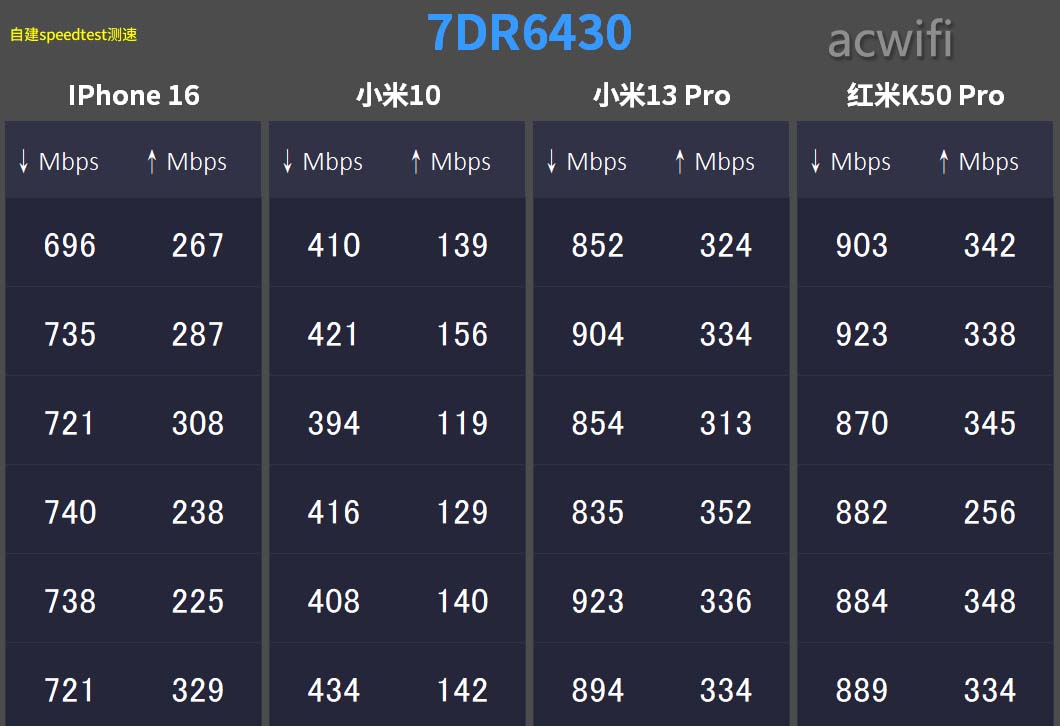

7DR6430也重测了，不过6430我没有更新过一次，仍然是首发时的固件版本：

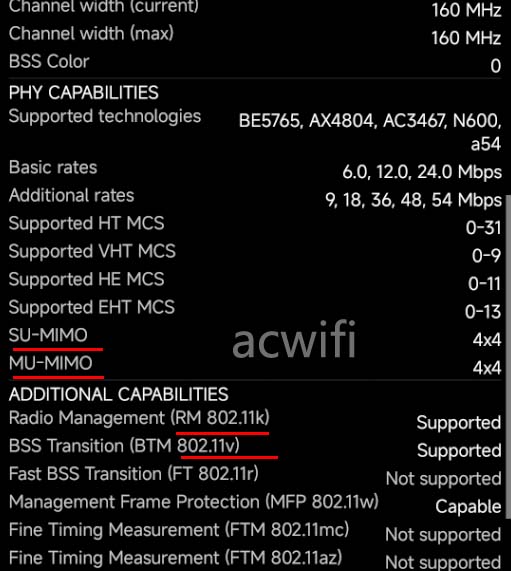

默认支持802.11k和802.11v，默认支持波束成形和MU-MIMO（在acwifi公众号里发送ana即可自动回复APP下载链接）

总的来说，7DR6450就是7DR6430的硬件配置，修改了主板尺寸减掉一个千兆口然后装在烟灰缸里。

两者相差30元，7DR6450的体积小些，散热好些，顶部都是透气孔。两者无线差不多！

奇怪，不像7DR7270和7DR7290那样有PPPOE服务器的功能。
