TP-LINK 7DR5160无线路由器拆机

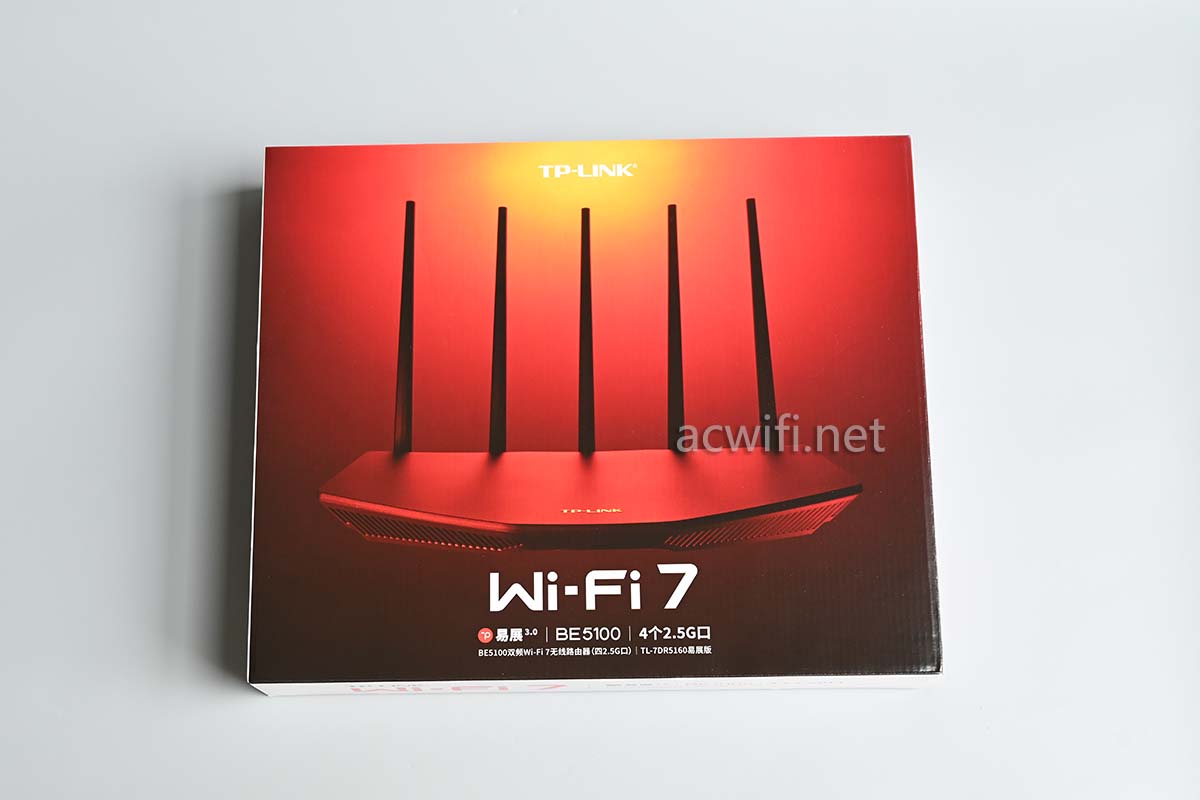

TP-LINK 7DR5160的外包装:

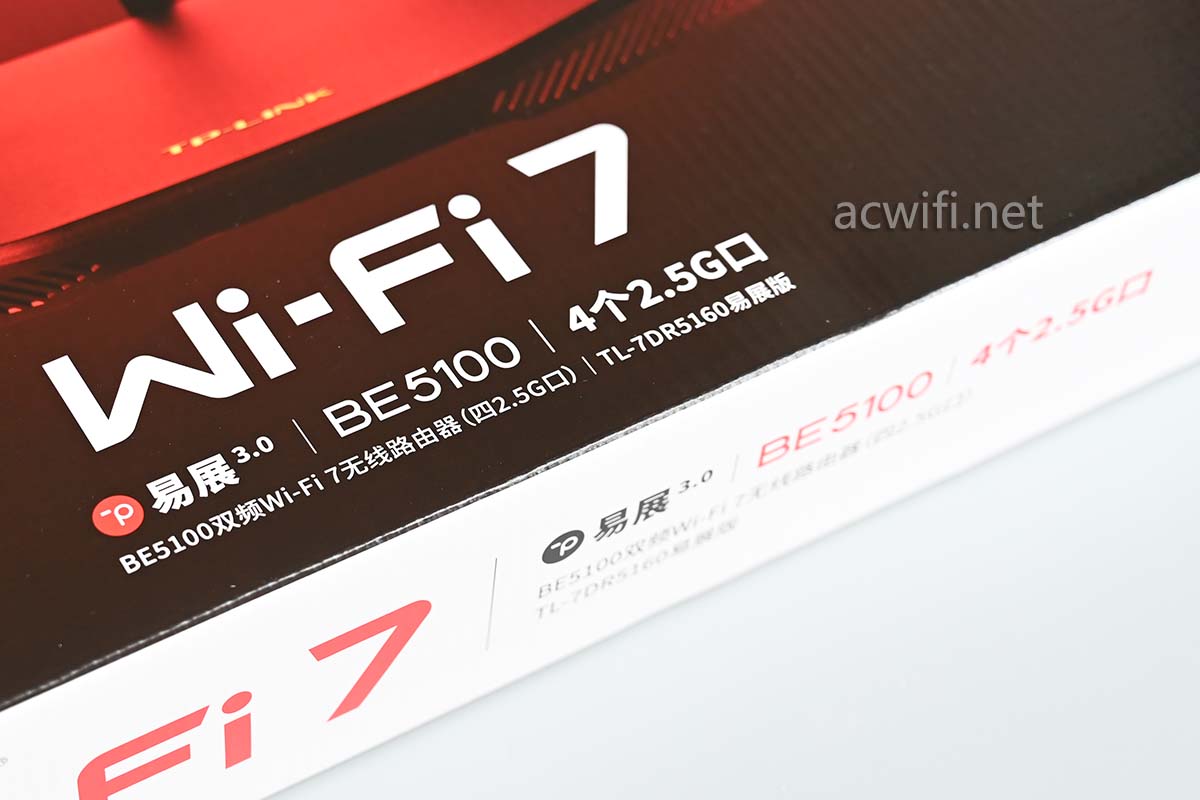

产品特征:BE5100+4个2.5G口。目前来看,BE5100的无线路由器,只有这款TL-7DR5160是有四个2.5G网口的。

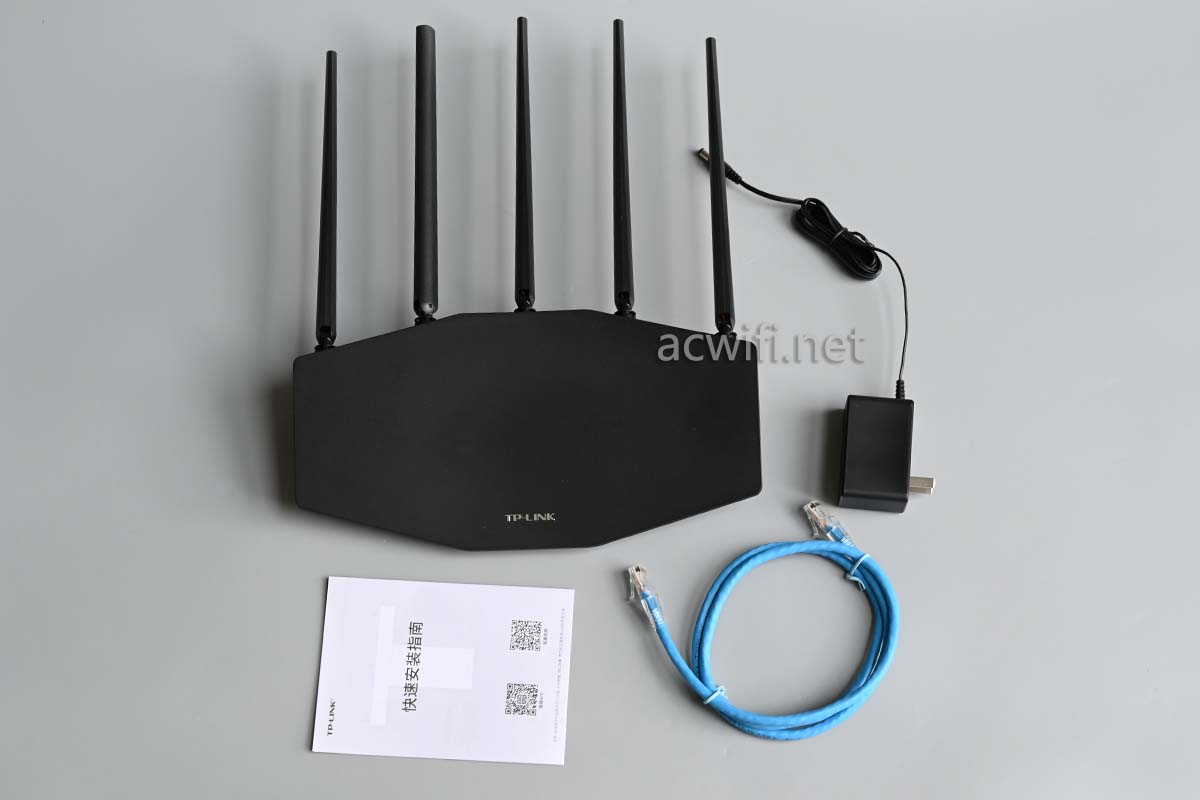

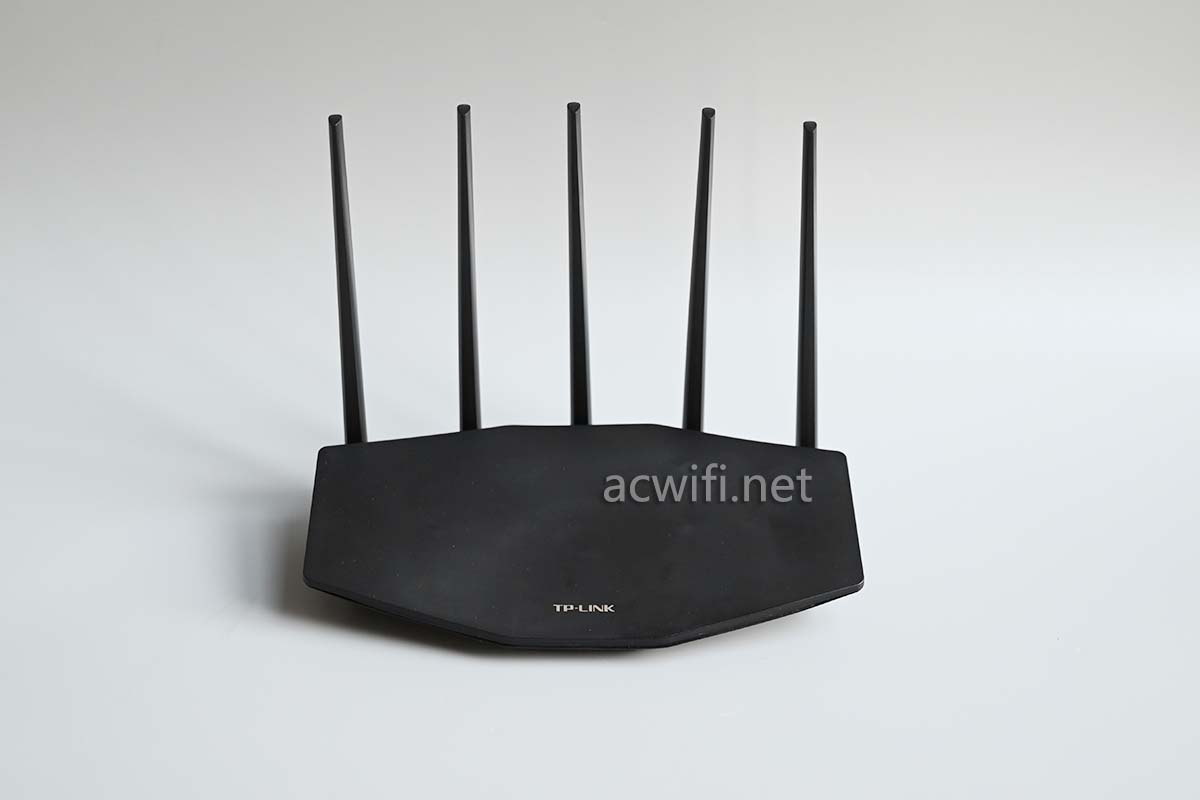

机身和配件:

这台机,我前天拆的时候发现接缝处有被搬过的痕迹,我才想起来这台无线路由器在四月份的时候已经拆了,我一直以为已经发布了拆机文章。

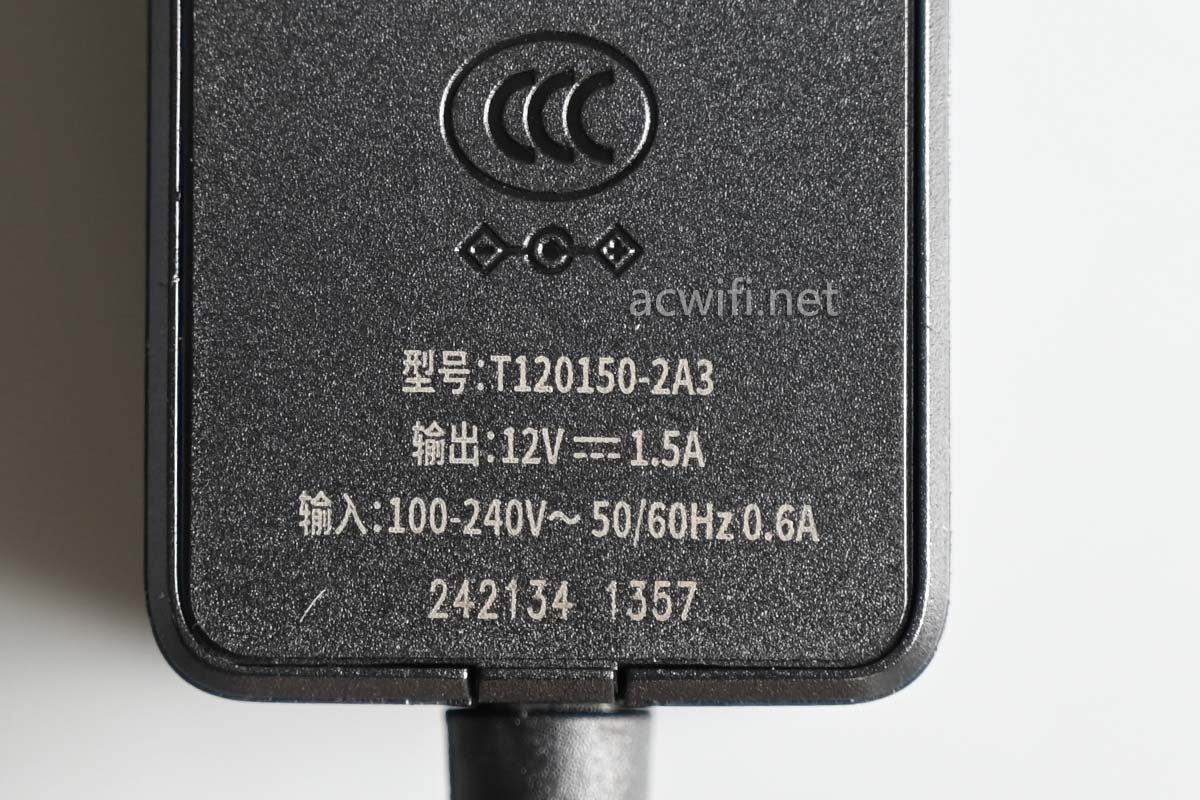

电源输出规格是12V/1.5A,实测空口待机功率为4.9W,插一个2.5G网口联网后的功率为5.7W。

外壳没什么特色, 不多上图了。

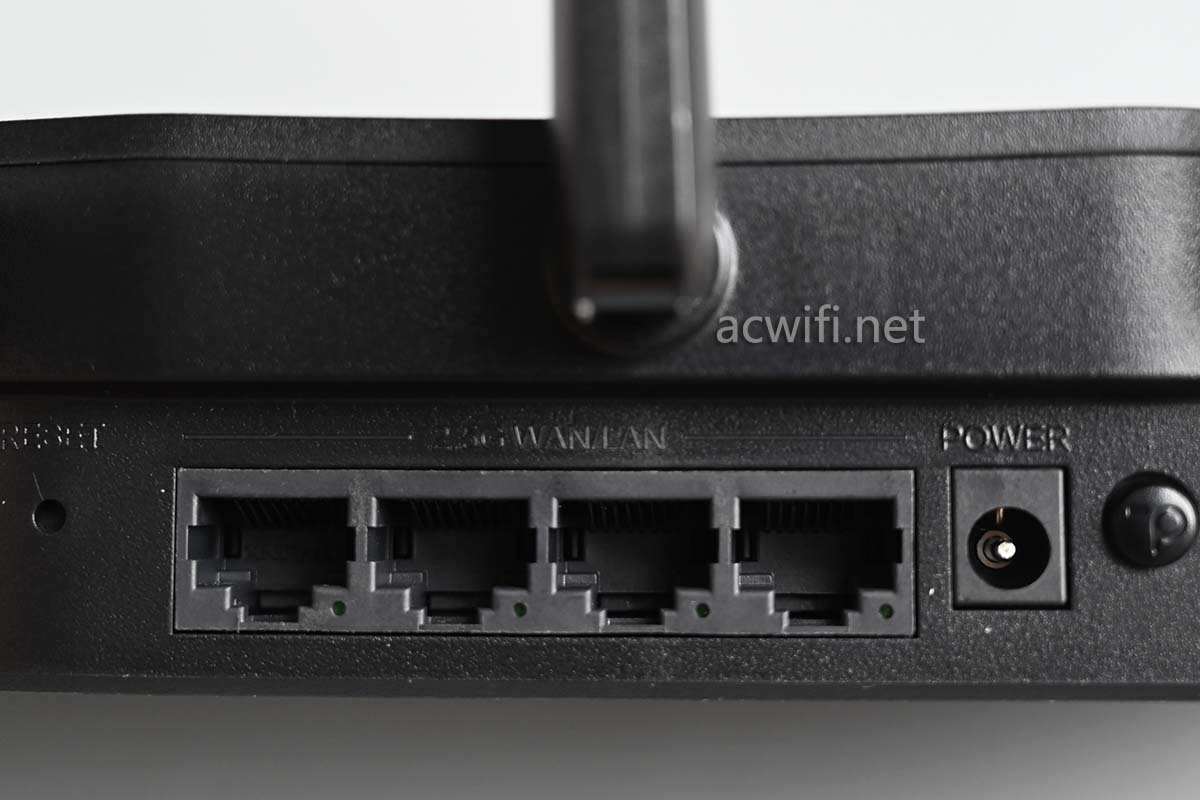

背面的四个2.5G网口和易展按键:

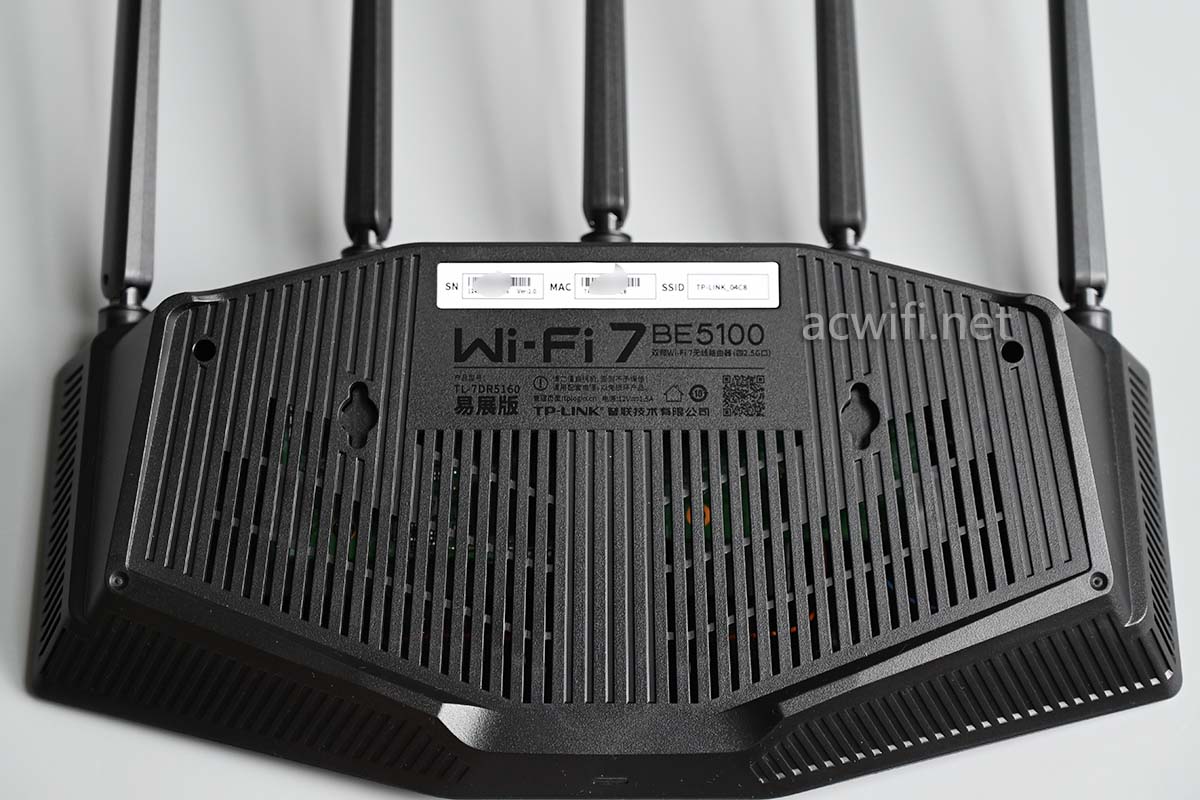

机身底部有挂孔:

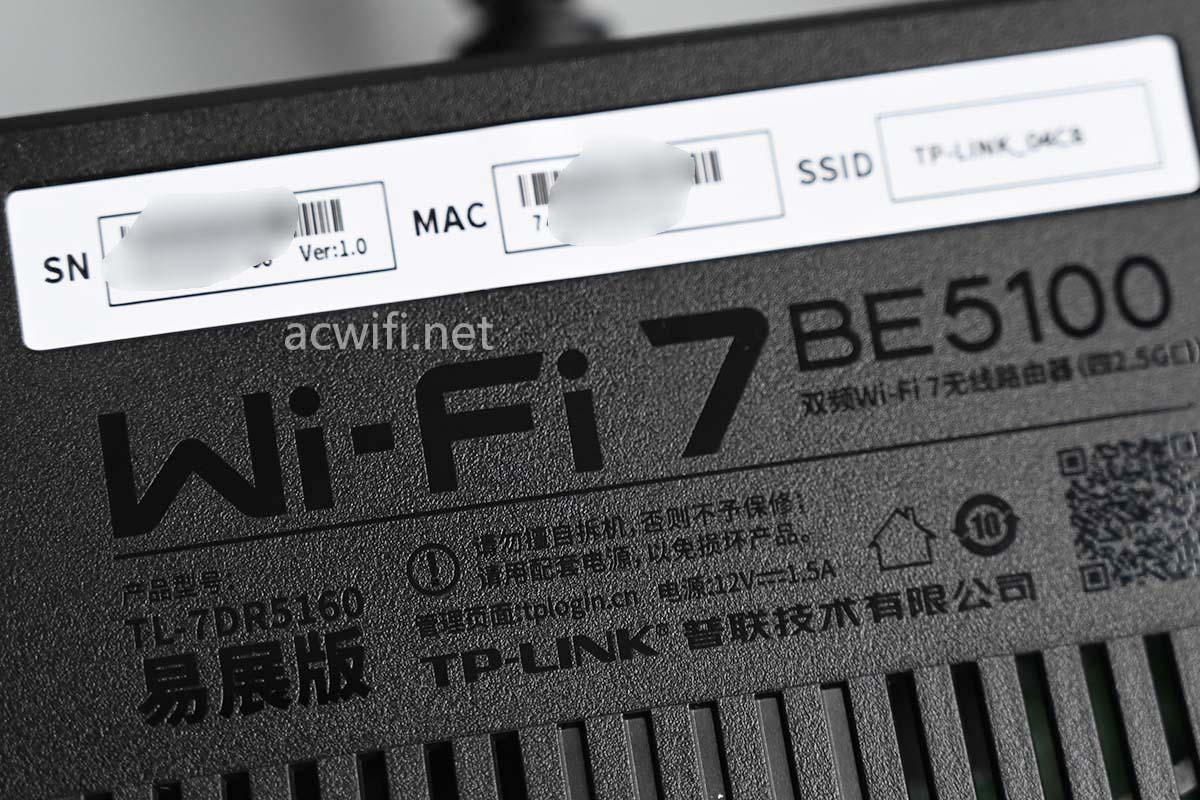

型号:TL-7DR5160易展版,硬件版本Ver:1.0。

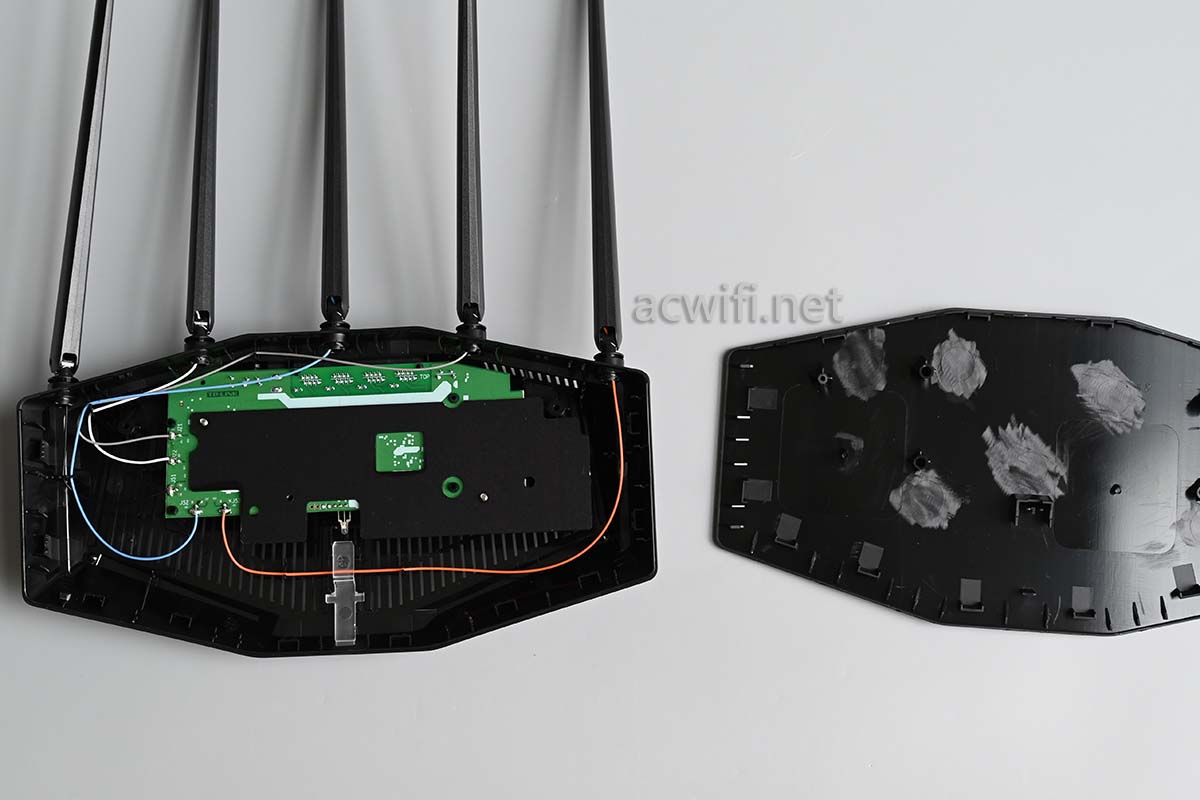

拆开外壳:

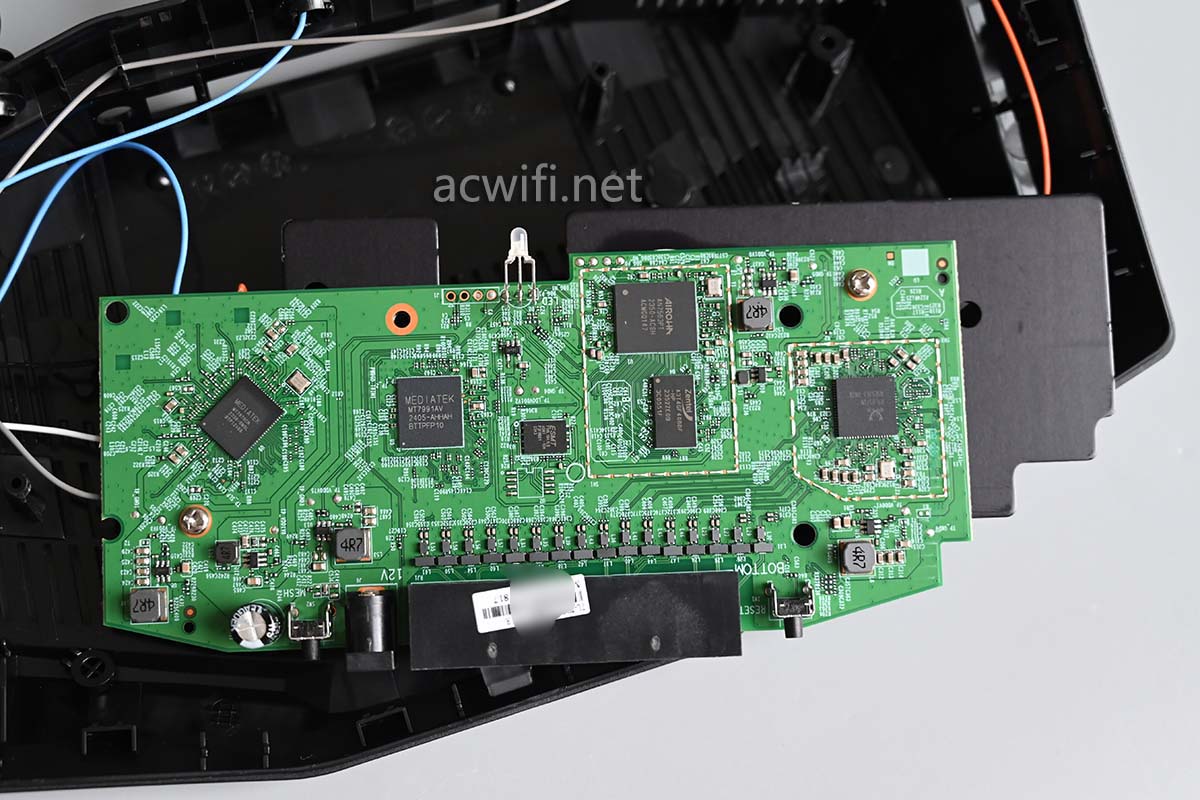

主板不大:

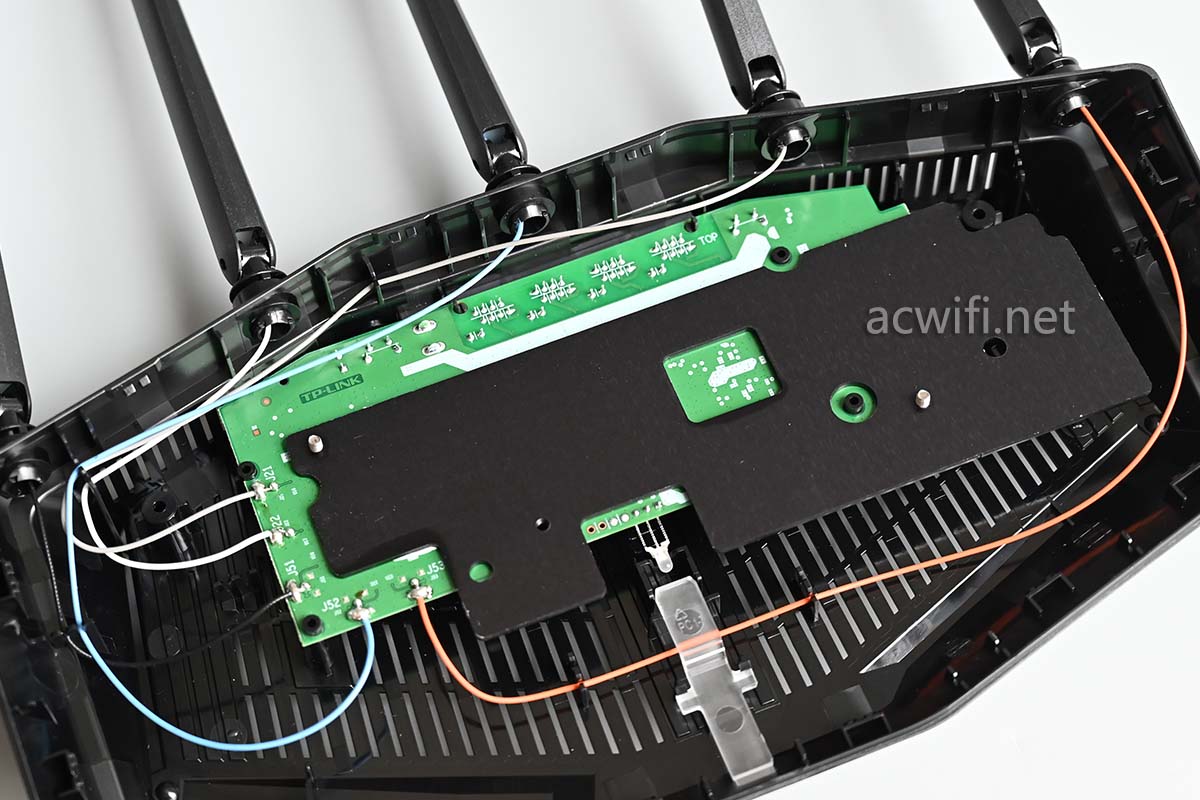

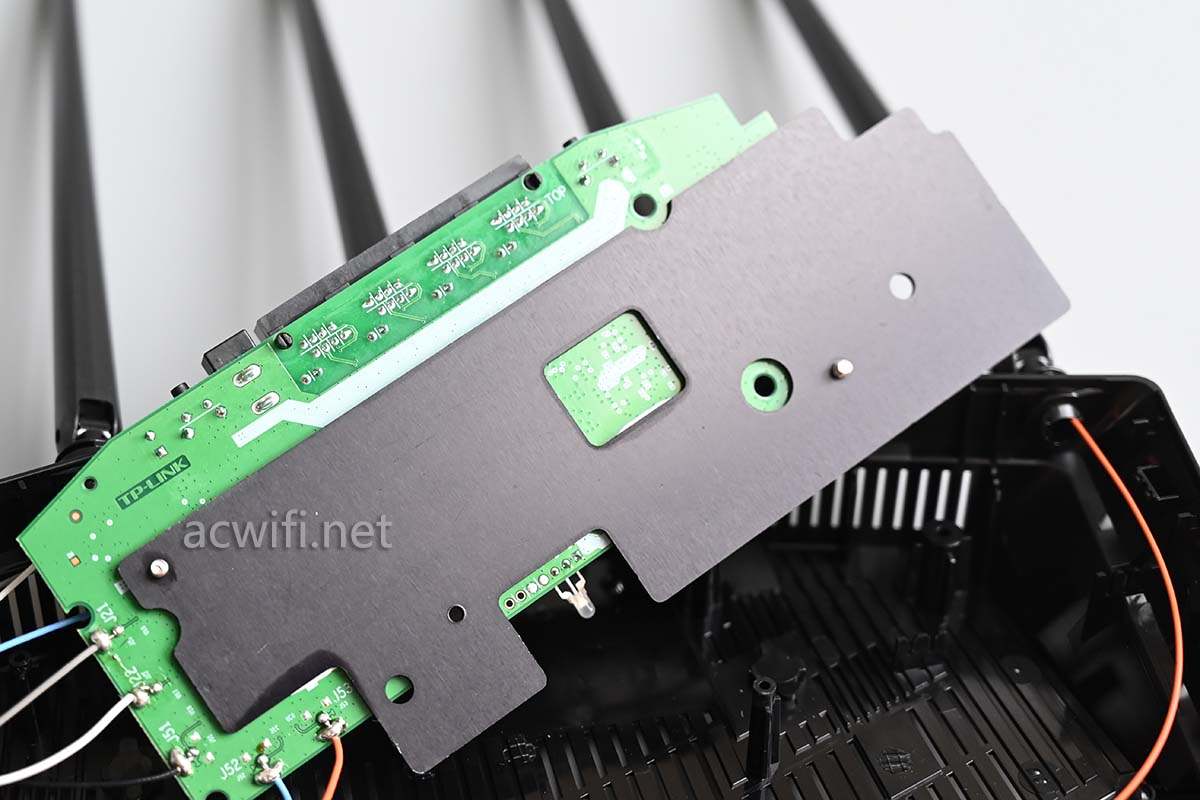

看见的是均热铝板:

翻过主板的另一面,也就是朝向机身底部的那一面。没有屏蔽罩,没有散热器或均热板,如果是高通或博通这样裸着,就会担心。虽然但是,这个样子,确实让用户着急,特别对那些有着芯片正面贴散热执念的人来说。

这一面能看见网口,acwifi就自定义为主板正面。

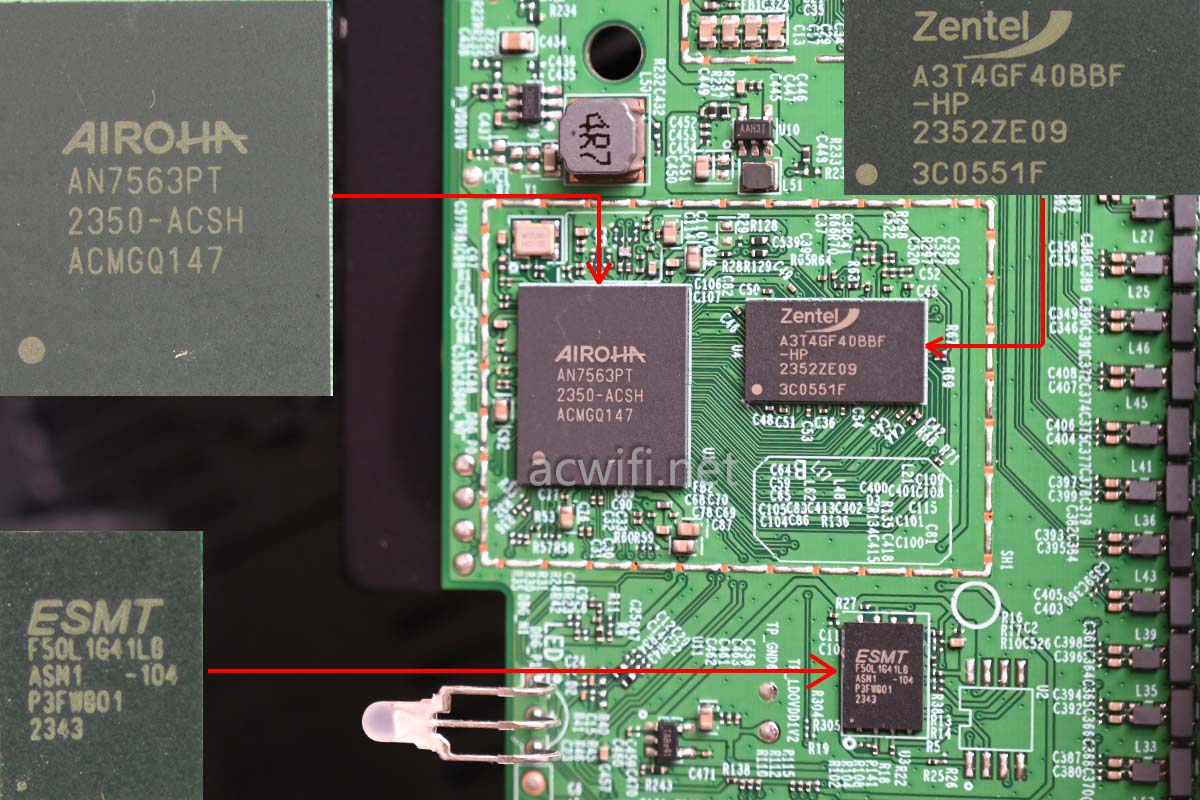

7DR5160的CPU型号是AN7563PT,7DR3610、7DR3630、7DR5130都是用这颗CPU,也就是TP-LINK的BE3600和BE5100都是用它,而BE7200的产品就用MT7988D。

AN7563PT是双核1GHz,应该是A53架构,有NP offload。内存芯片是A3T4GF40BBF-HP,容量512MB;闪存芯片是F50L1G41LB,容量128MB。

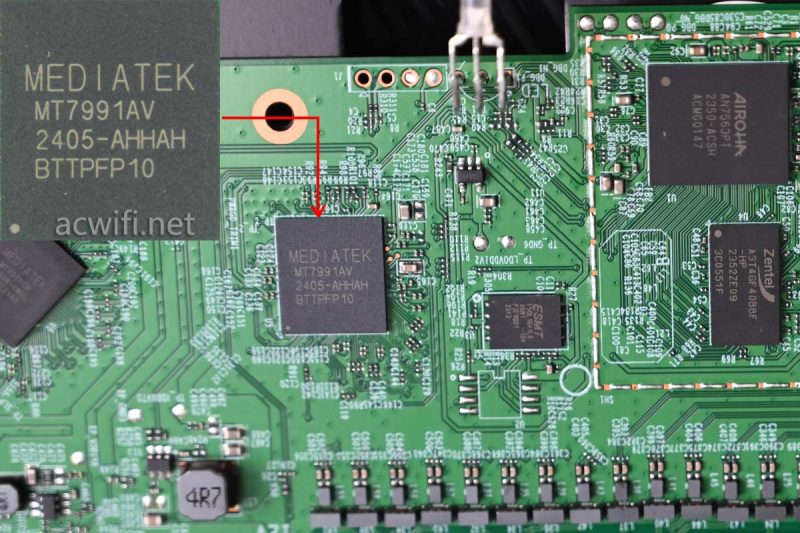

然后视线移一步,看旁边的MT7991A,它是一颗双频无线MAC和无线基带芯片,6nm制程。2.4G支持2x2MIMO,最大速率;5G支持3x3MIMO,最大速率为4323Mbps。OFDMA用户数量方面,2.4G最多8个,5G最多16个。

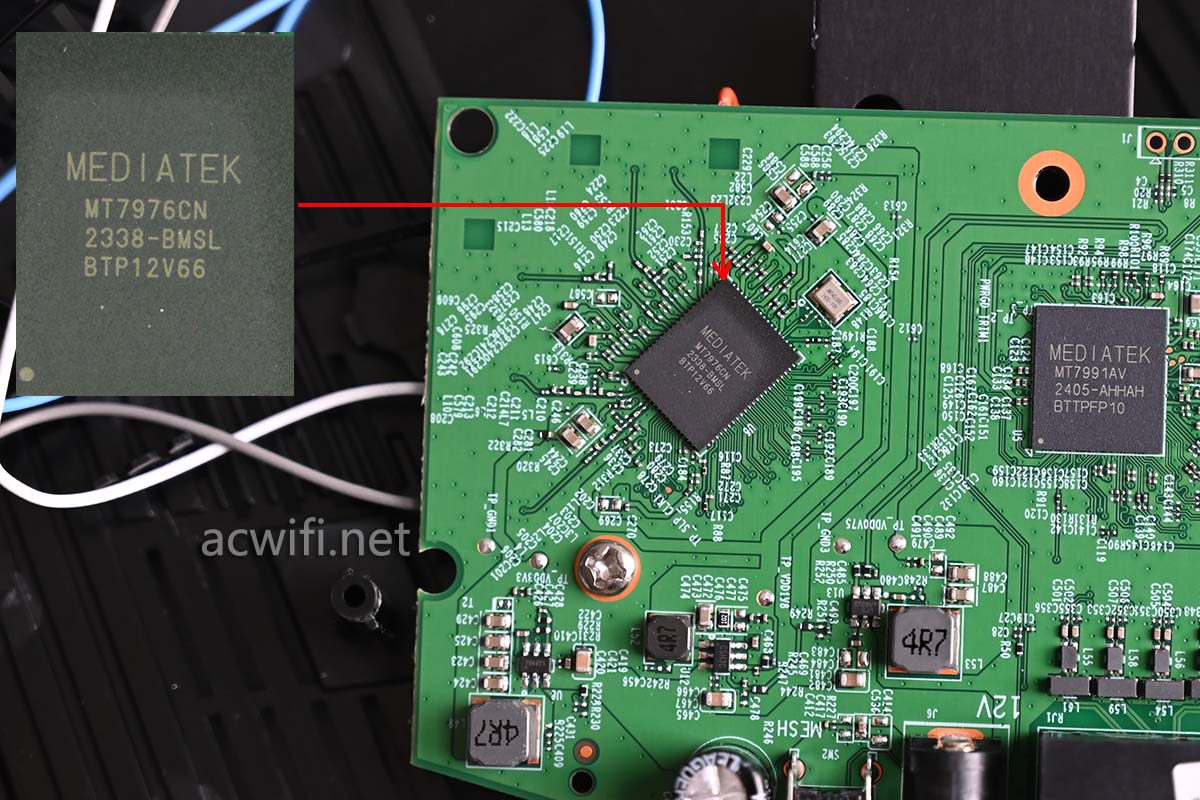

无线射频芯片就是这颗MT7976CN,集成了功放。这台无线路由器没有采用外置的FEM芯片。

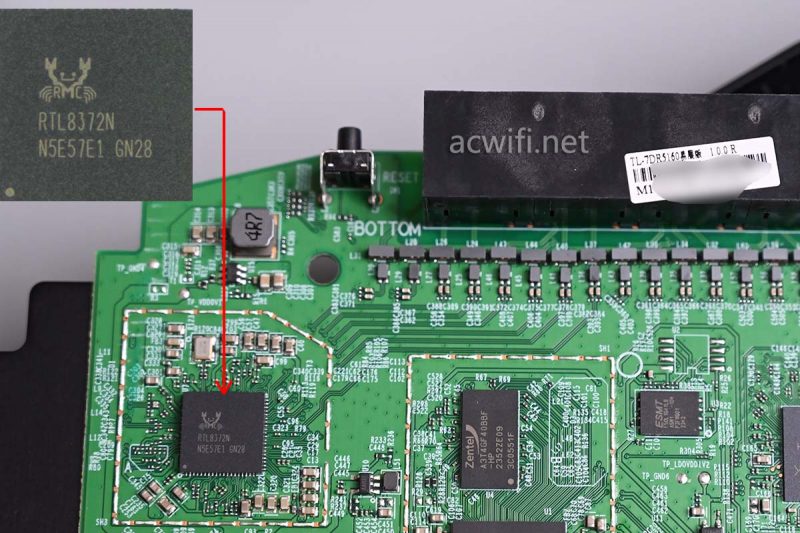

有三个2.5G网口连接着这颗RTL8372N交换芯片:

主板背面的均热板忘记拍照了,空的。

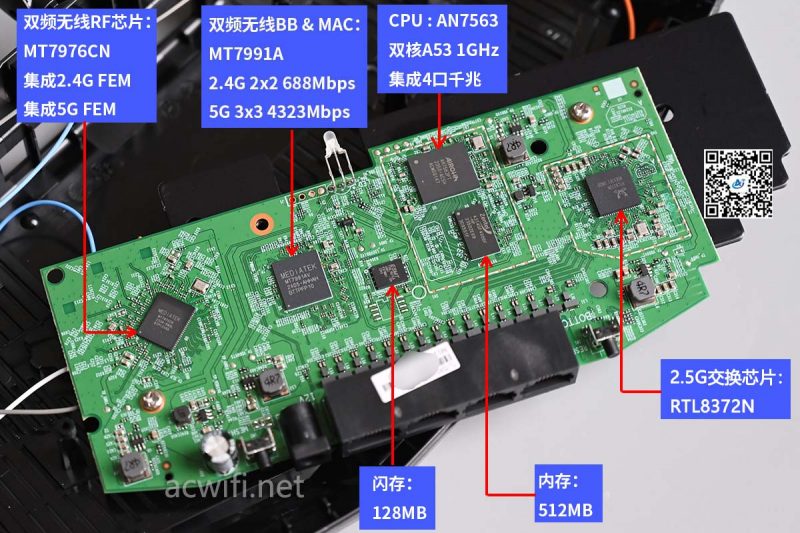

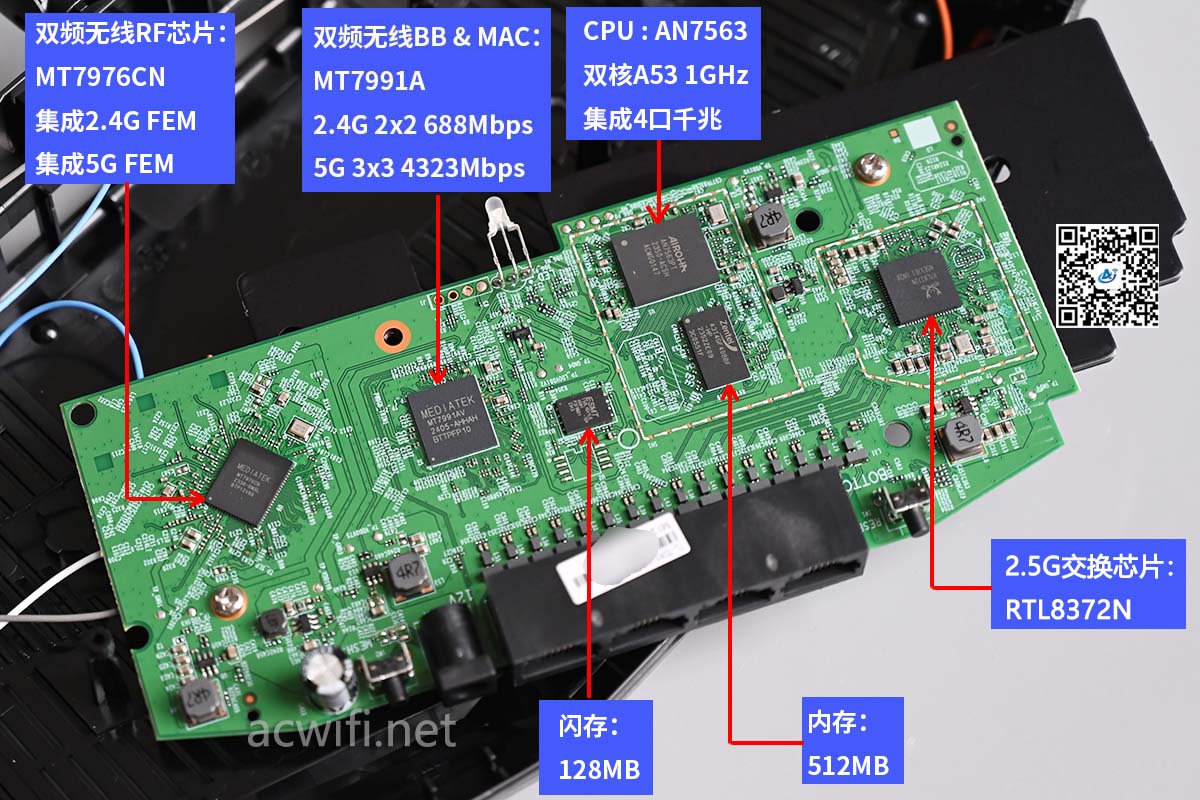

7DR5160的所有芯片型号汇总图如下:

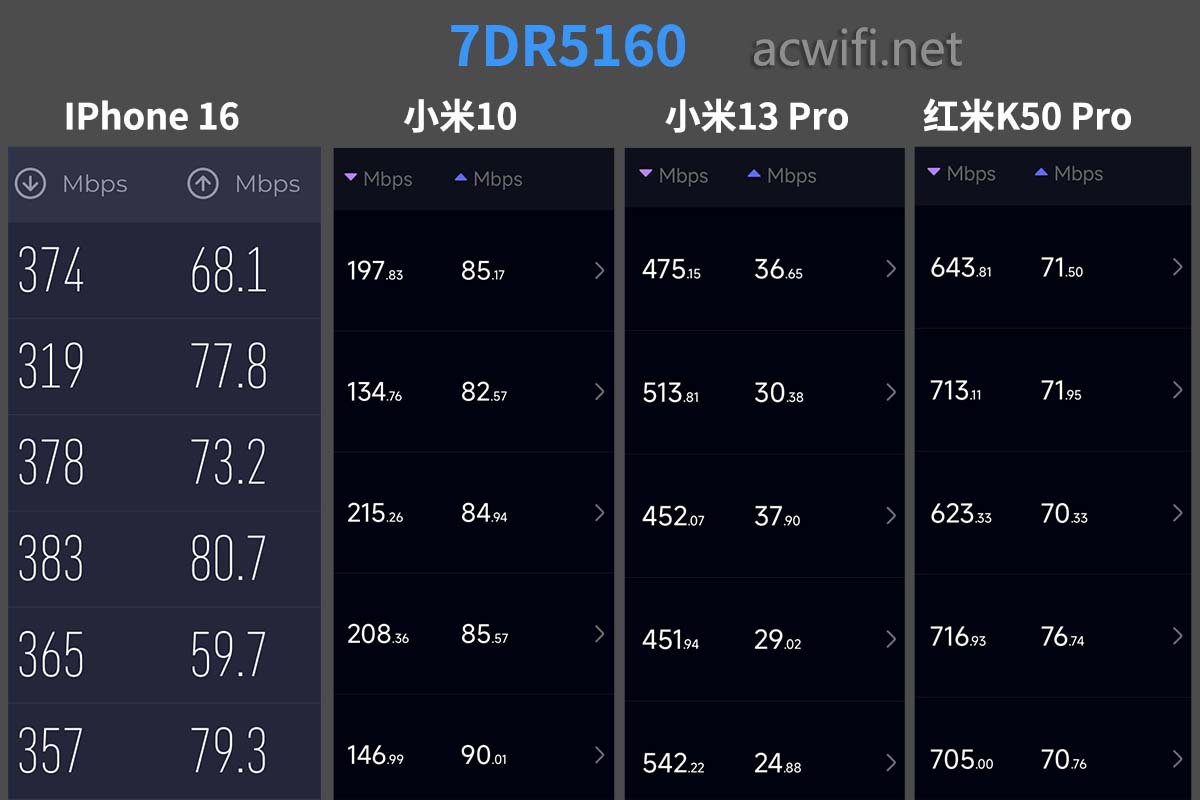

用四台手机在快测点K位置的测速结果如下:(只测5G 44信道,联通千兆宽带)

咦好鬼少有IPhone 16手机会比小米10手机快的,有点反常。后面三台手机测速,是没有7DR7230 、7260这样快的,毕竟3x3MIMO和4x4MIMO的差异。

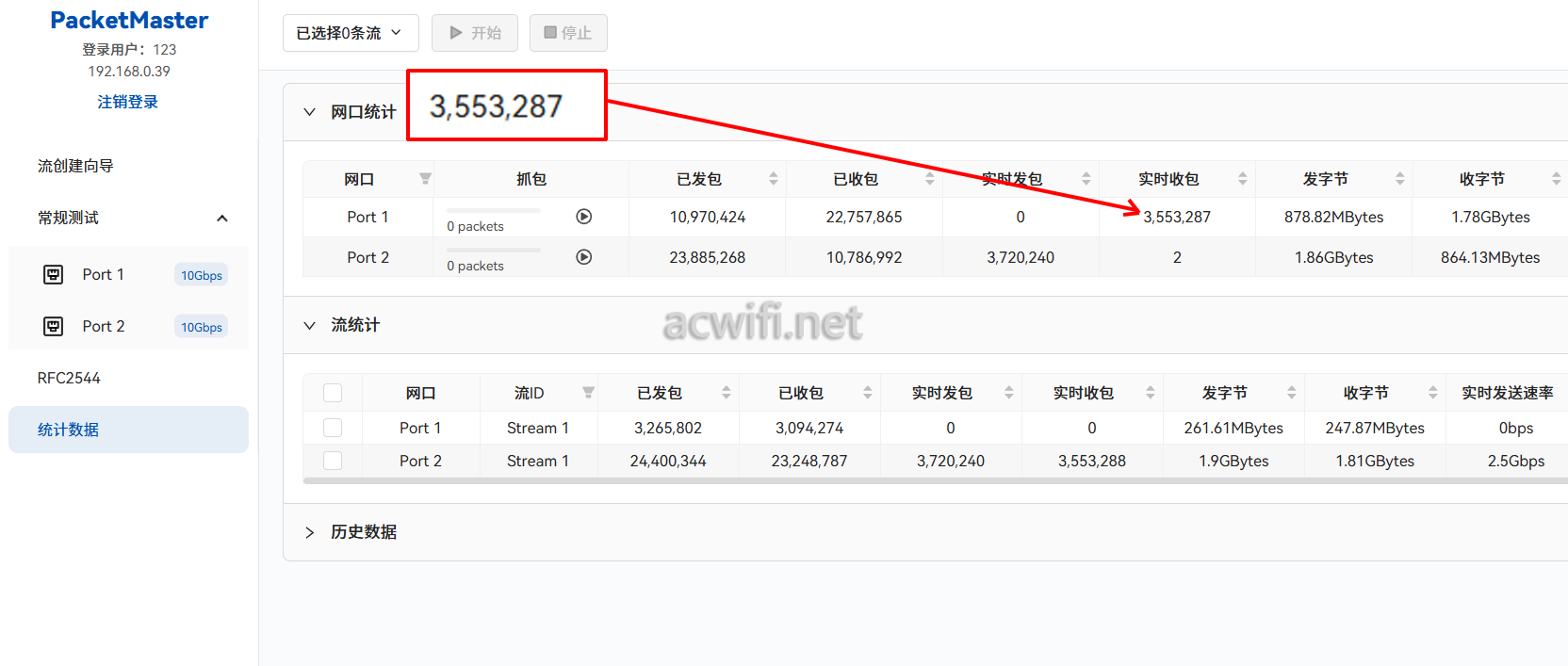

用PacketMaster工具测试7DR5160的小包转发率,wan to lan为3.55Mpps:

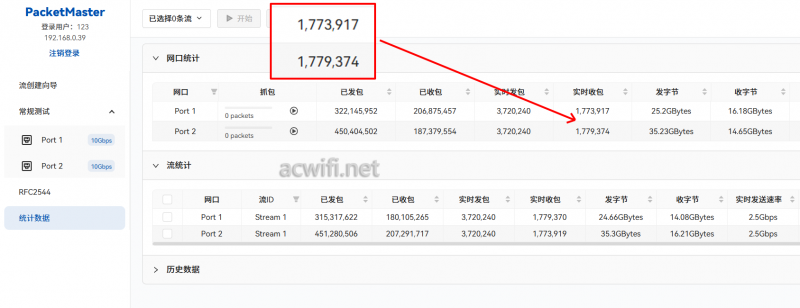

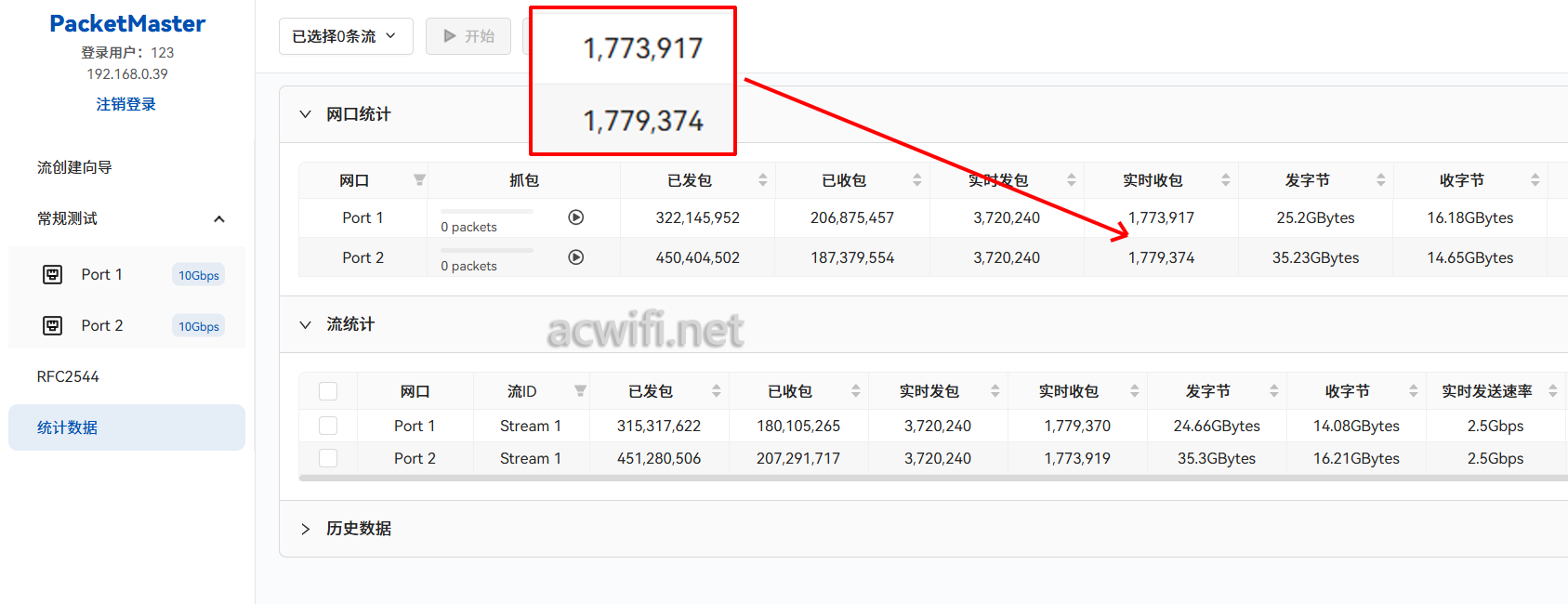

双向同时转发,性能减半,不管用哪两个2.5G网口做WAN和LAN都是一样的结果。减半的原因,是跟CPU用了一个还是两个GMAC的原因。只用一个GMAC就减半,用两个就是双向不减半。对不?

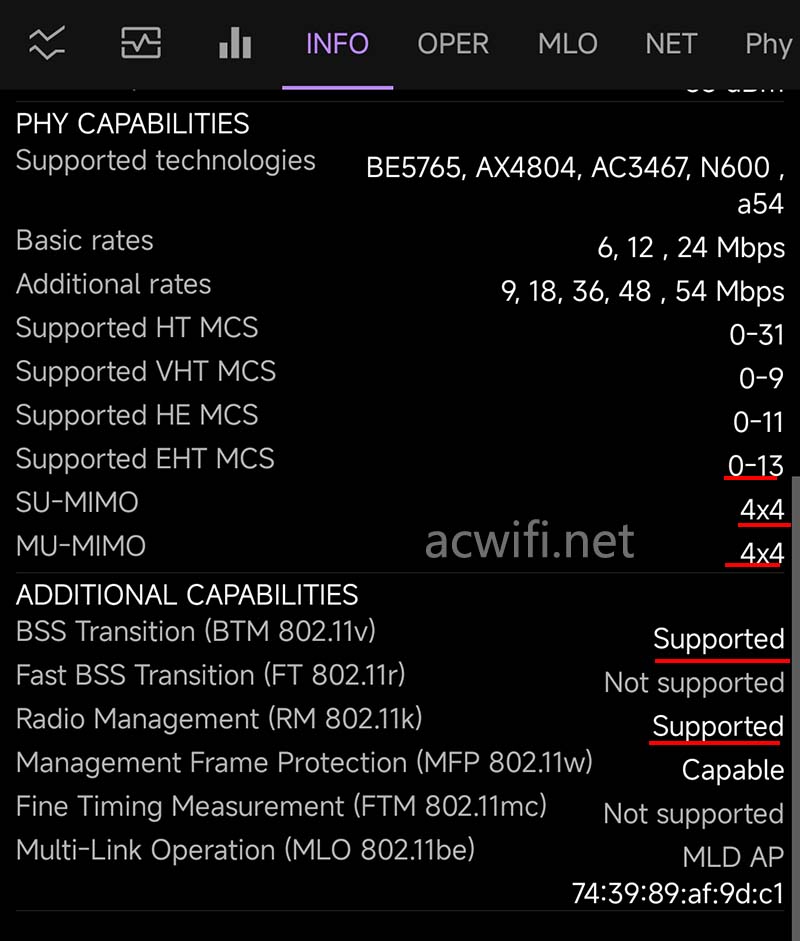

无线方面,默认支持波束成形和MU-MIMO,支持4096-QAM,支持k和v:

(在acwifi的公众号里发送ana即可自动回复该APP的下载地址,安装不要更新版本)

TP的Wi-Fi 7无线路由器系统越来越多功能,比如有iptv、ipv6防火墙开关、家长管控、游戏加速、远程唤醒、免费动态域名(ipv4)等等,还有”无线接入绑定“功能。

7DR5160现时349元的价格,拥有4个2.5G网口的BE5100,就只有它了。
