华为BE7拆机,看看跟BE7 Pro有什么不同

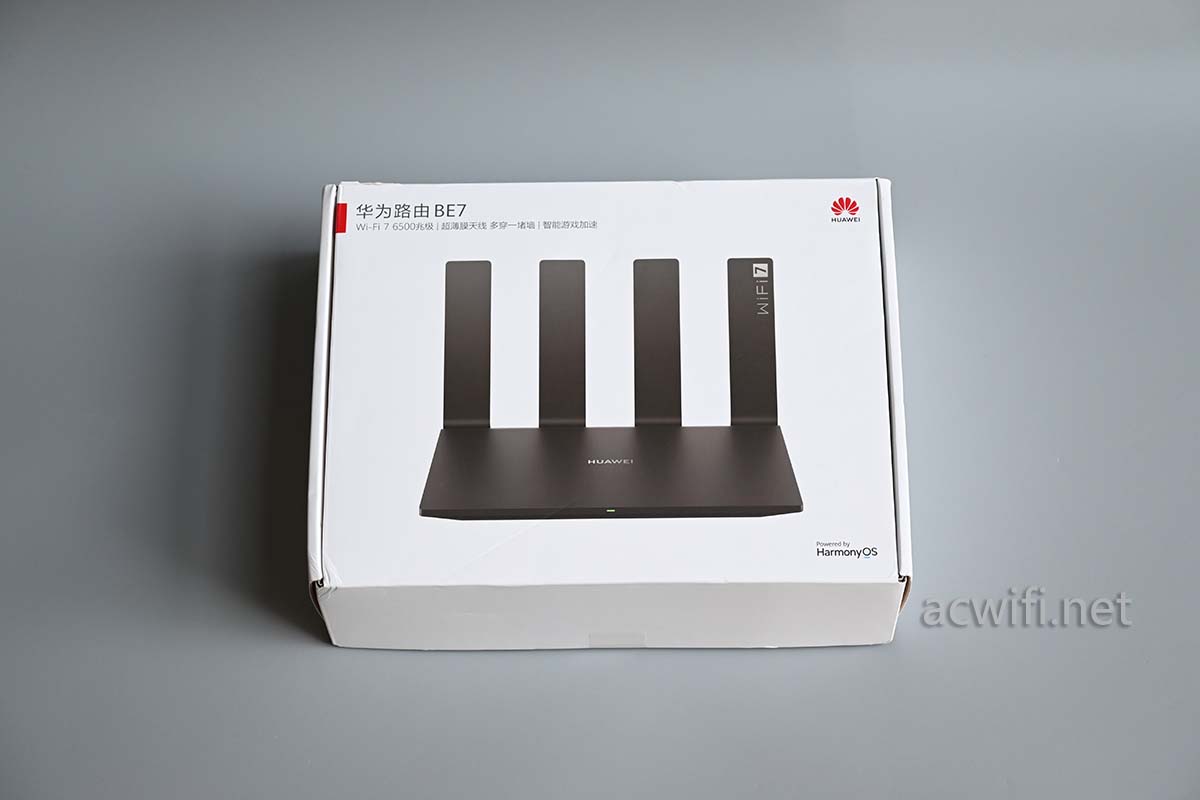

华为BE7的外包装如下:

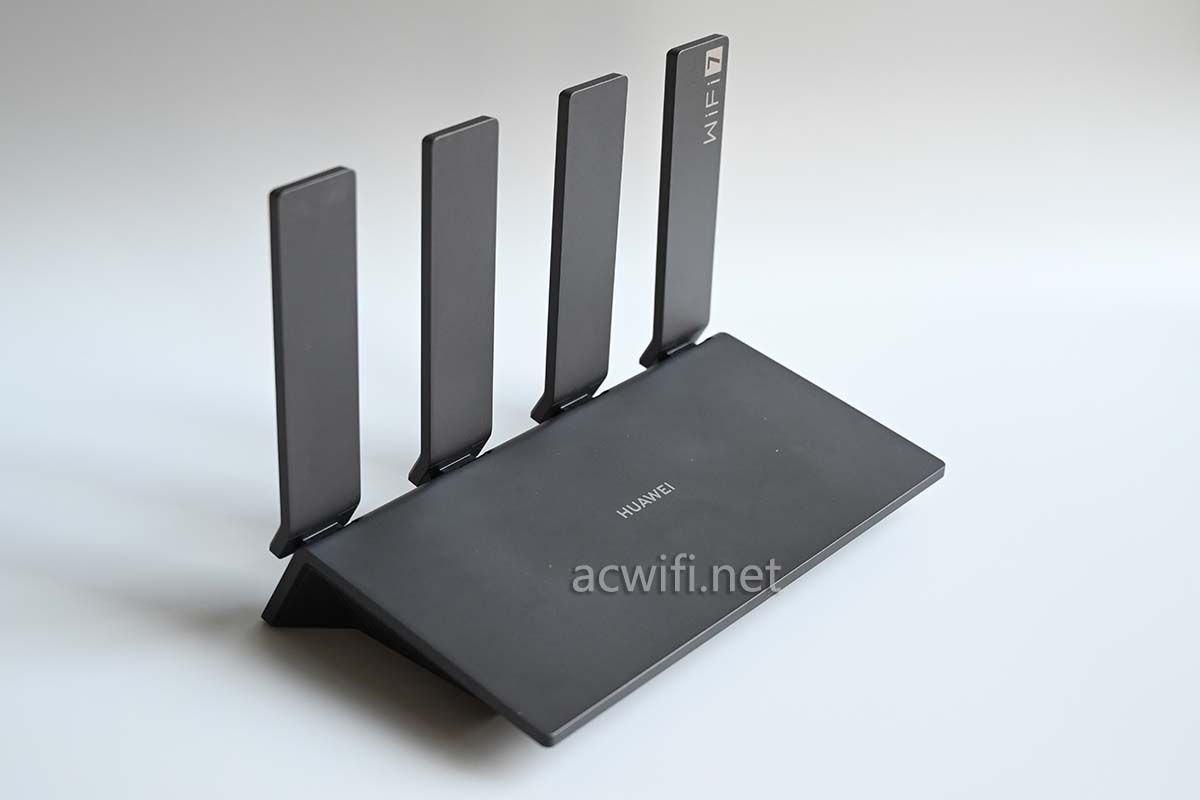

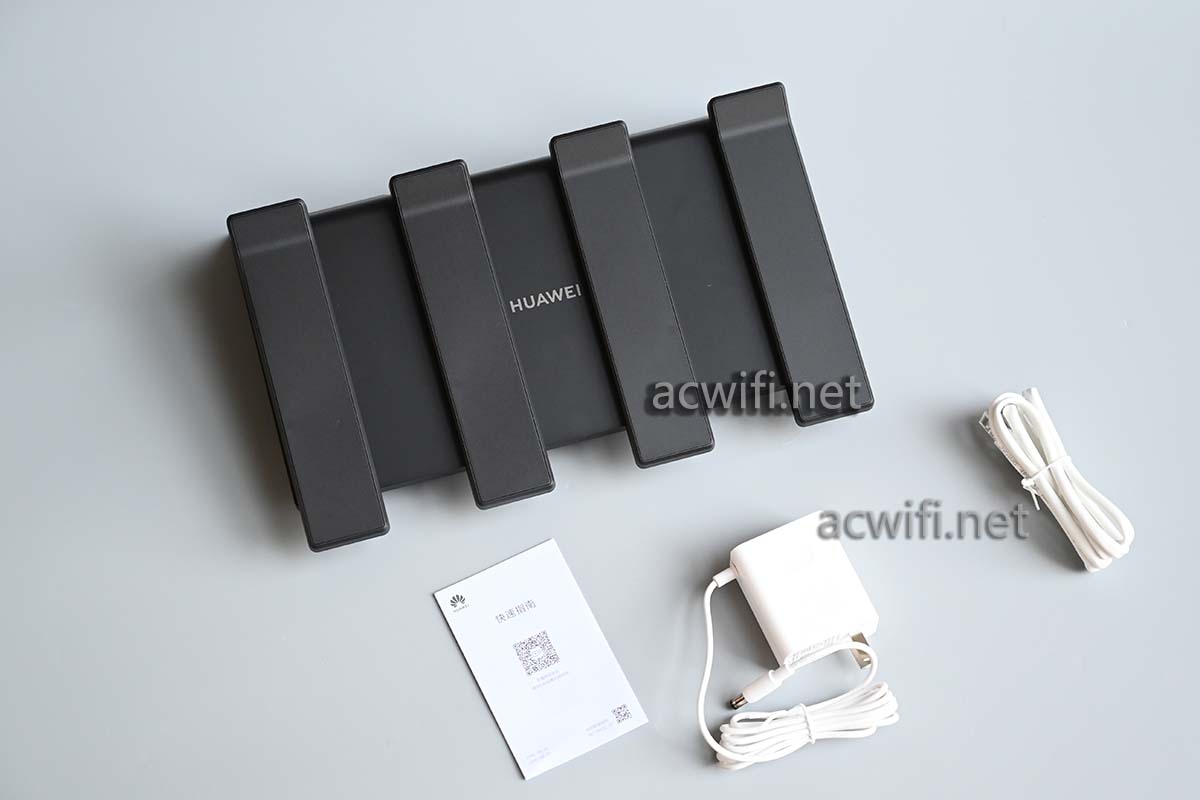

机身和配件:

天线就不拆了,都是FPC天线,跟华为BE7 Pro是一鬼样的。

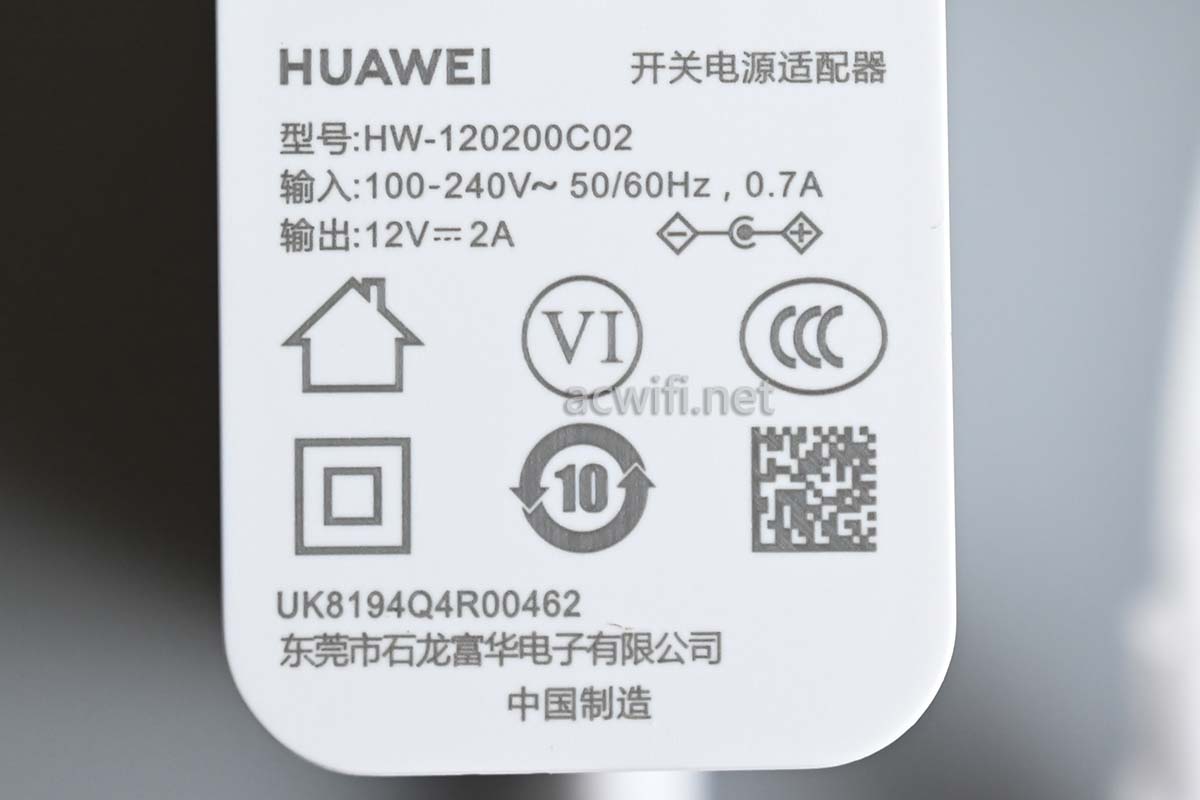

电源输出规格是12V/2A,跟BE7 pro用的一样。实测空口待机功率为6.9W,插两个2.5G网口联网时的功率为9.1W。功耗比BE7 Pro低1W左右。

机身没什么特别,不细看了。

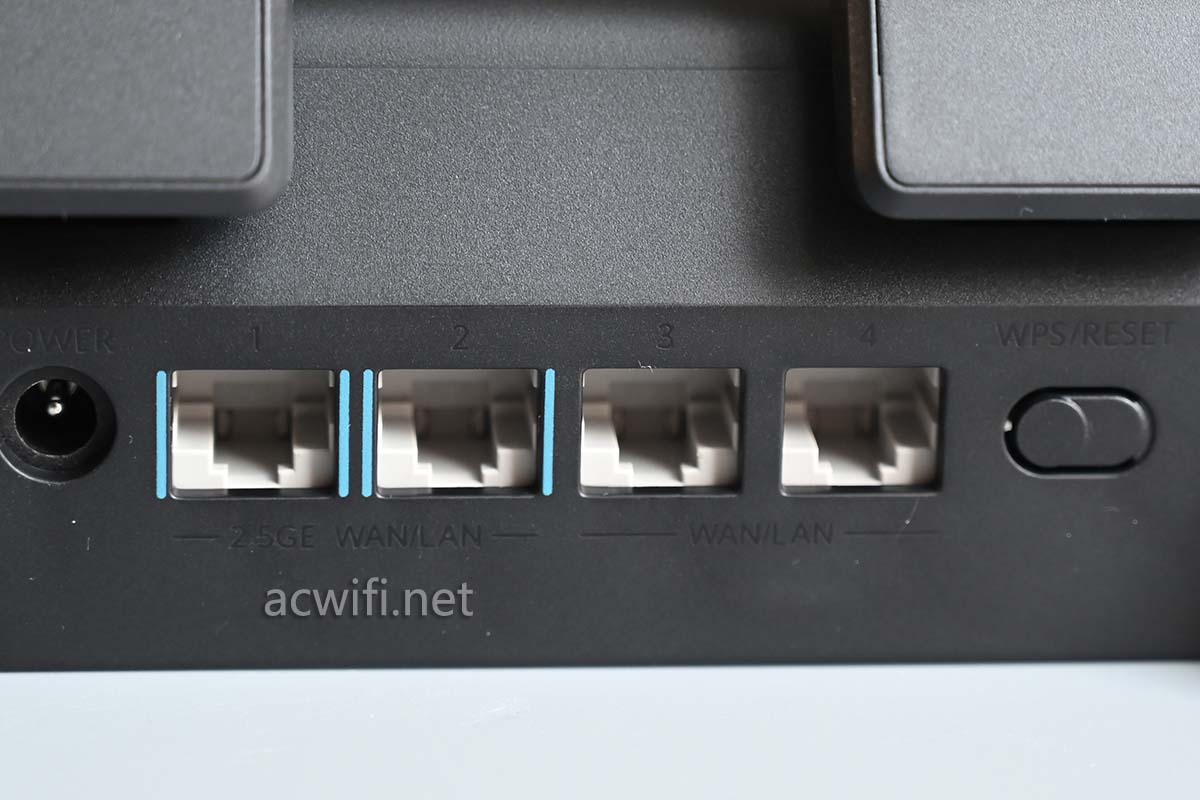

背面四个网口,靠近DC电源接口的是两个2.5G网口,右边两个是1G 口:

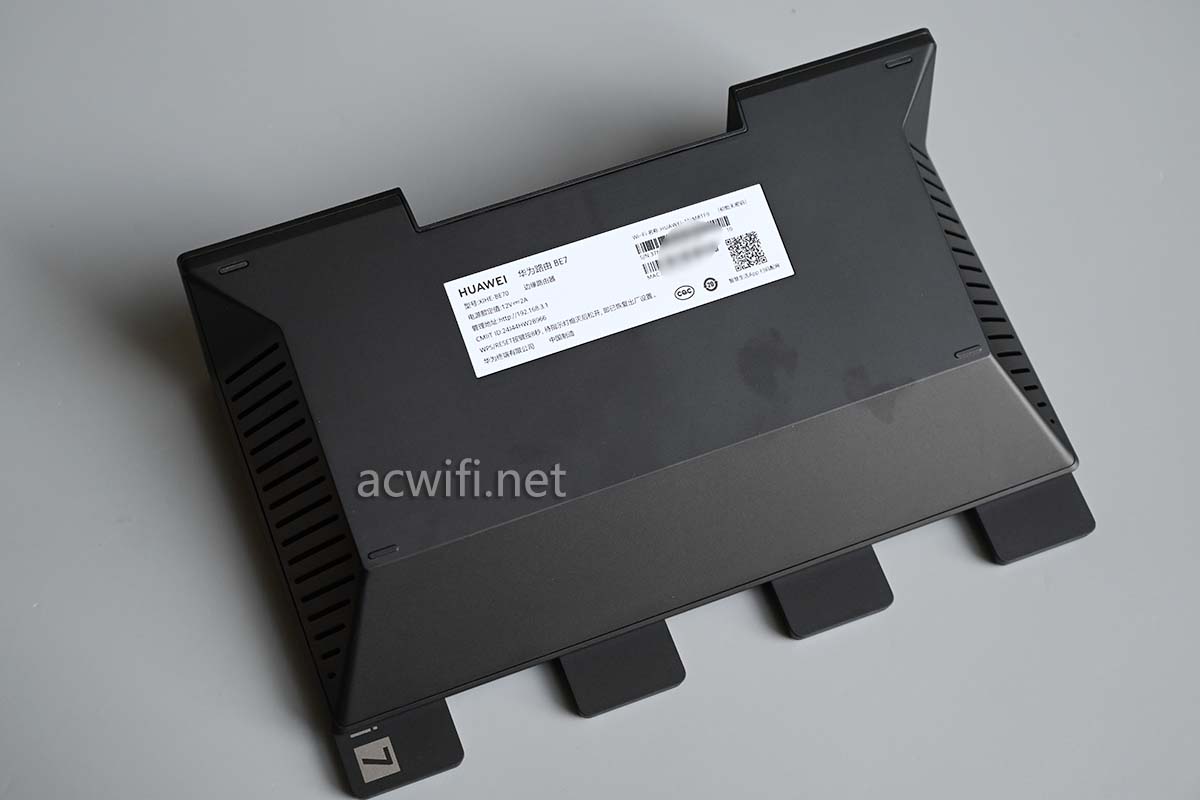

机身背面:

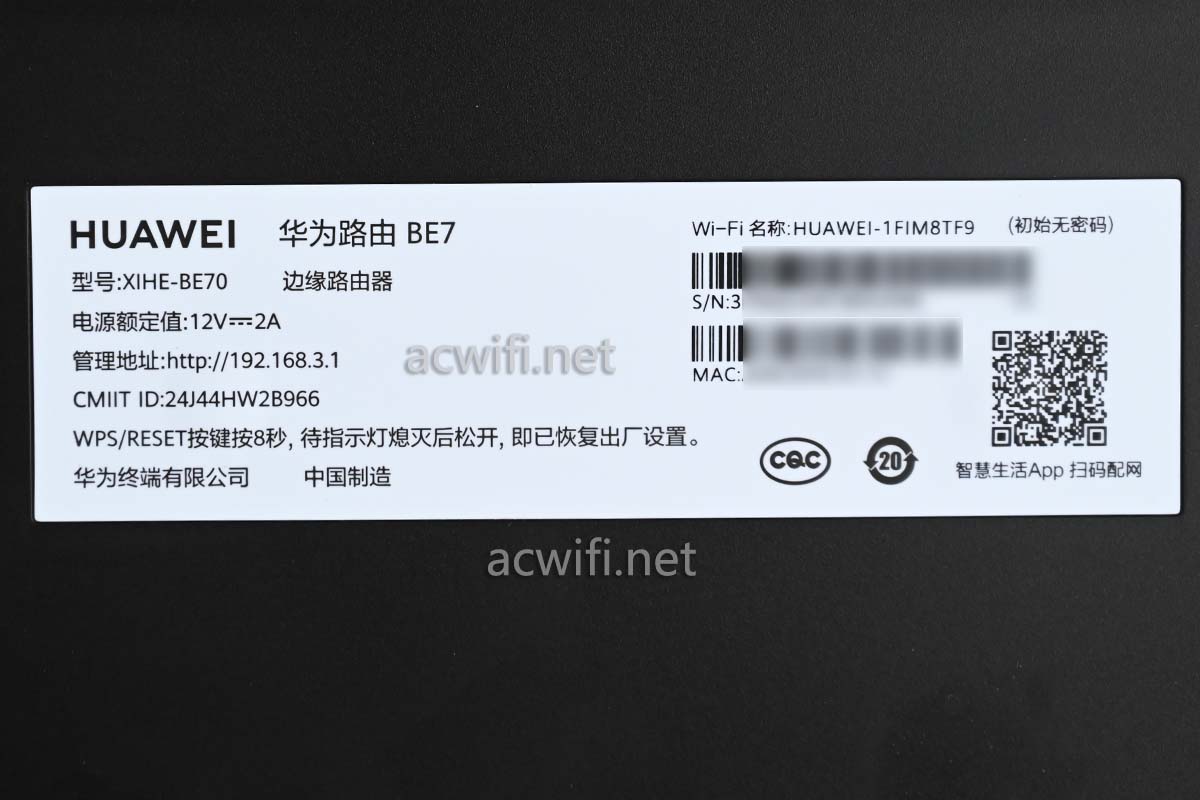

标签内容:型号XIHE-BE70,边缘路由器。

有人问什么是边缘路由器。供用户接入的设备,位于网络中心的外围,所以叫边缘路由喽。不管它叫啥了,改啥名称也不能飞起来。

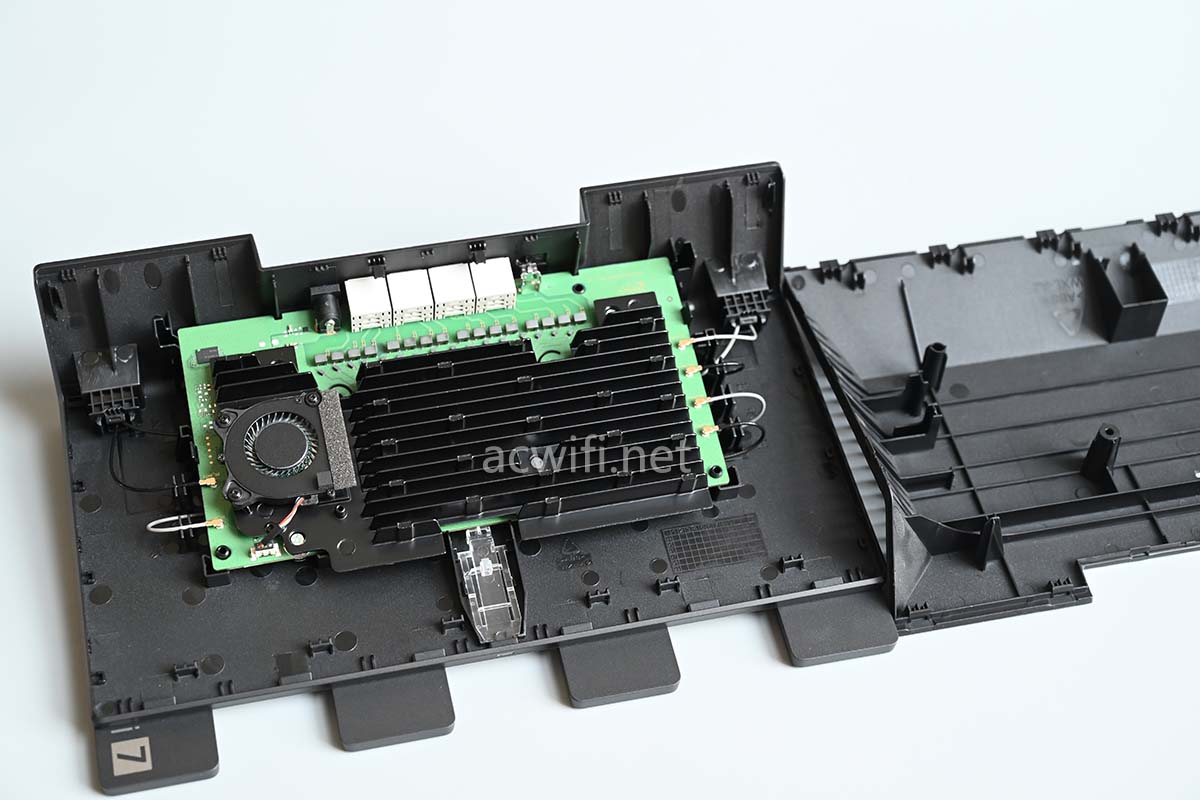

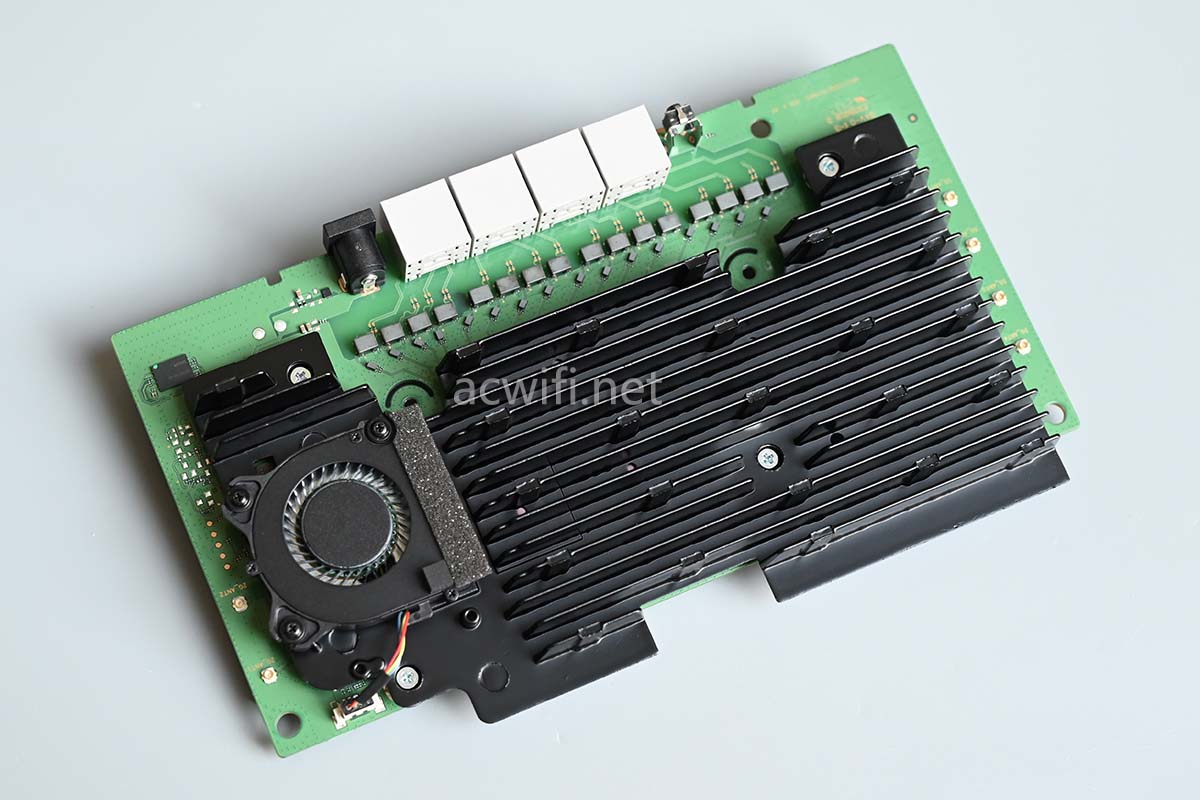

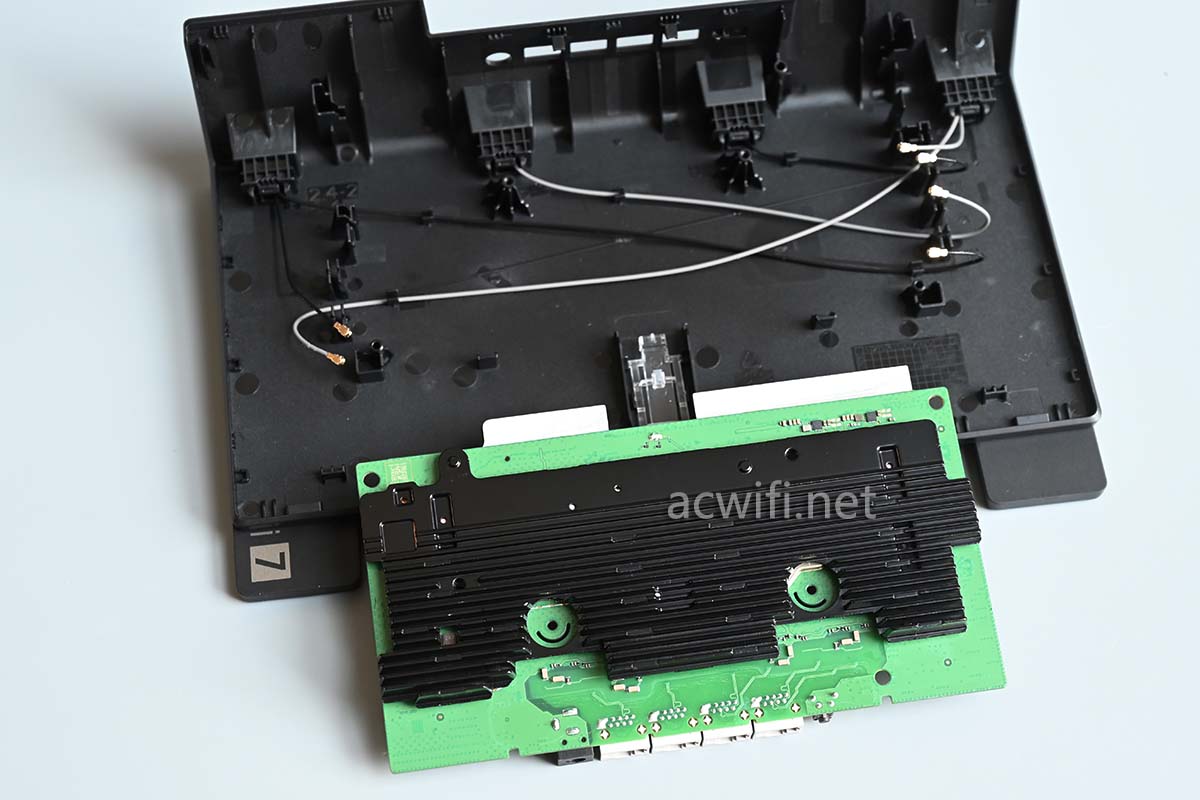

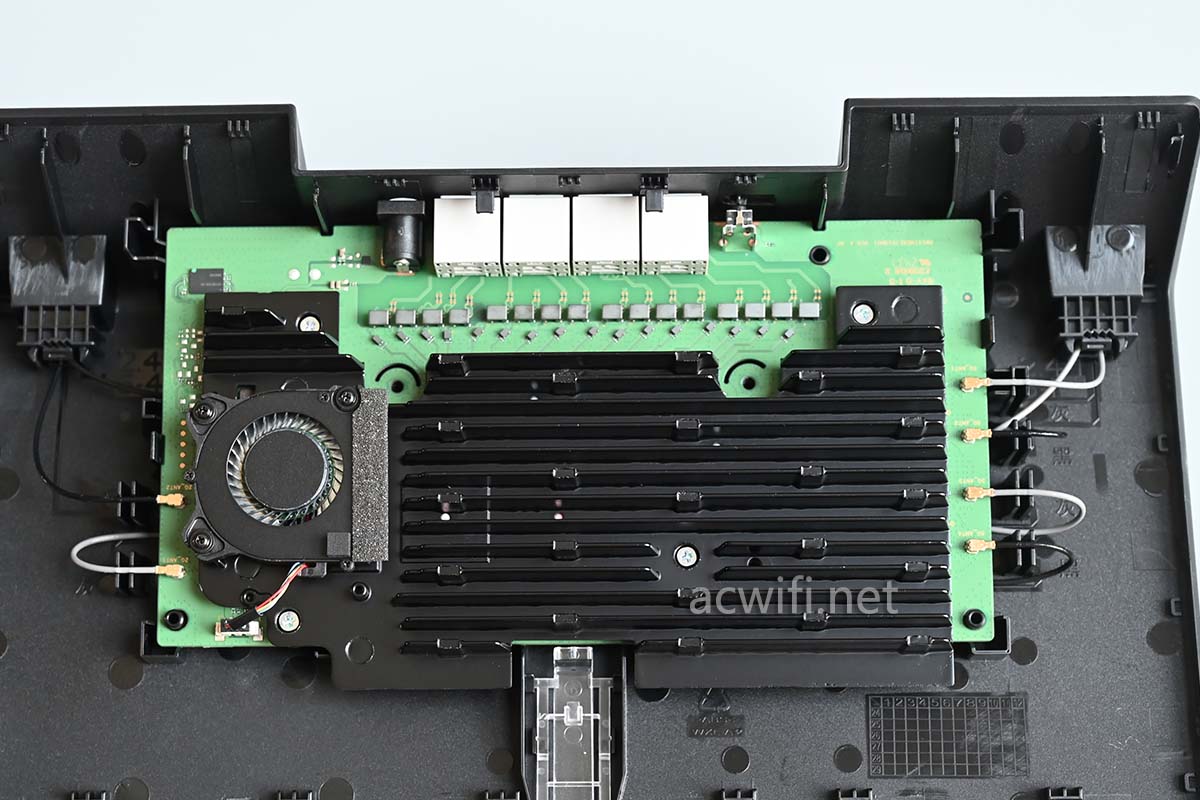

拆开外壳看见风扇,这个BE7也有风扇。

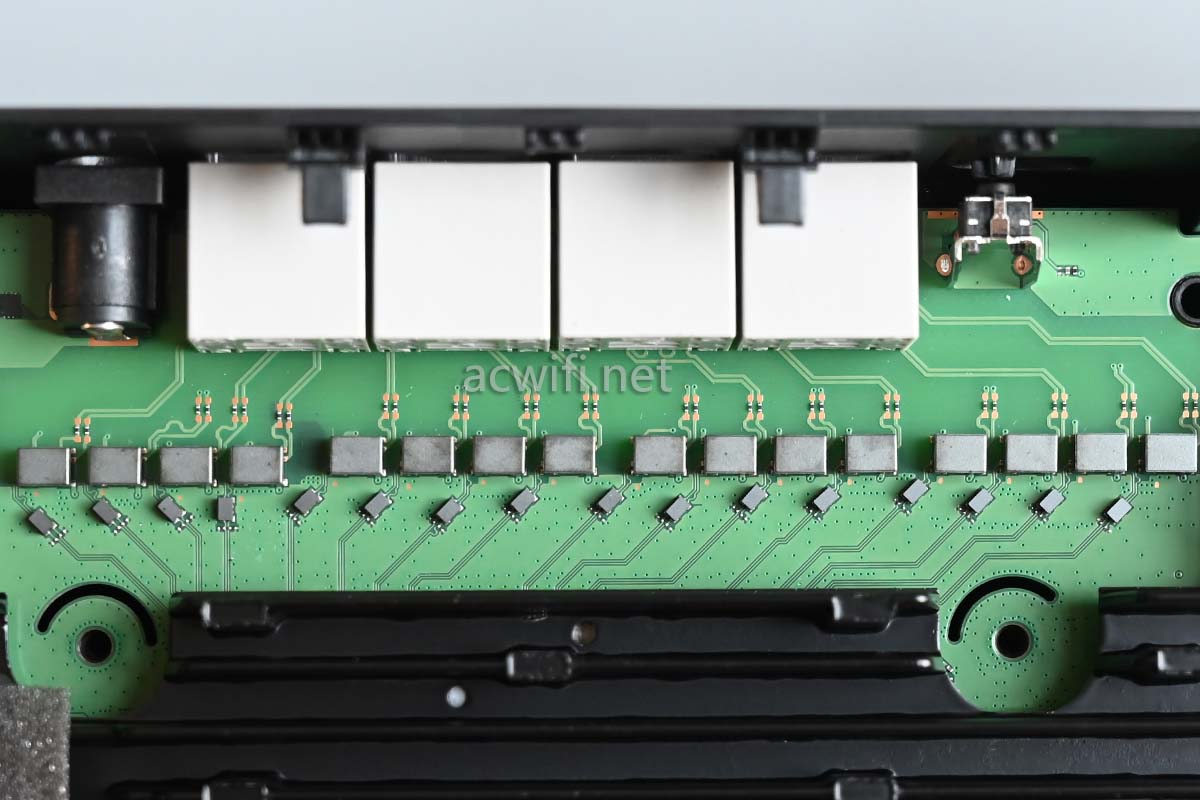

网络变压器也是一样的:



翻过主板背面来:

我定义为主板背面,而这一面是朝向机身顶部的:

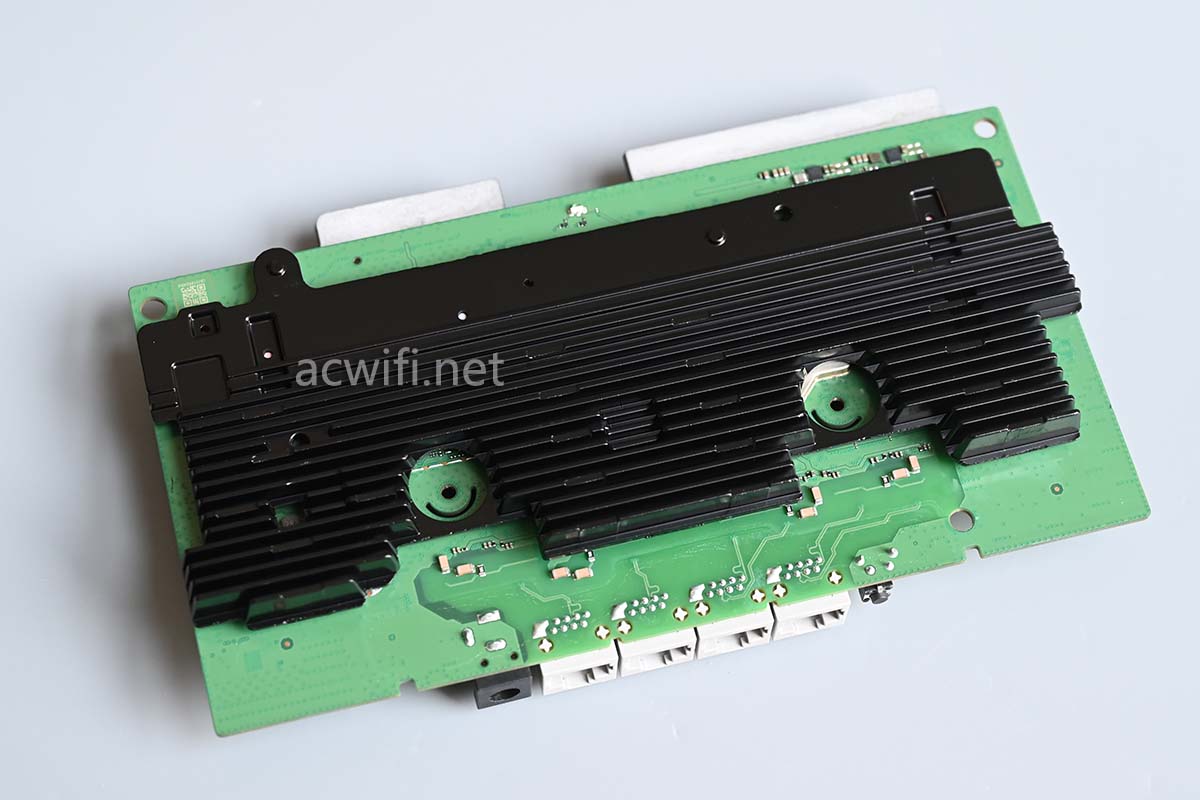

翻过主板正面来:

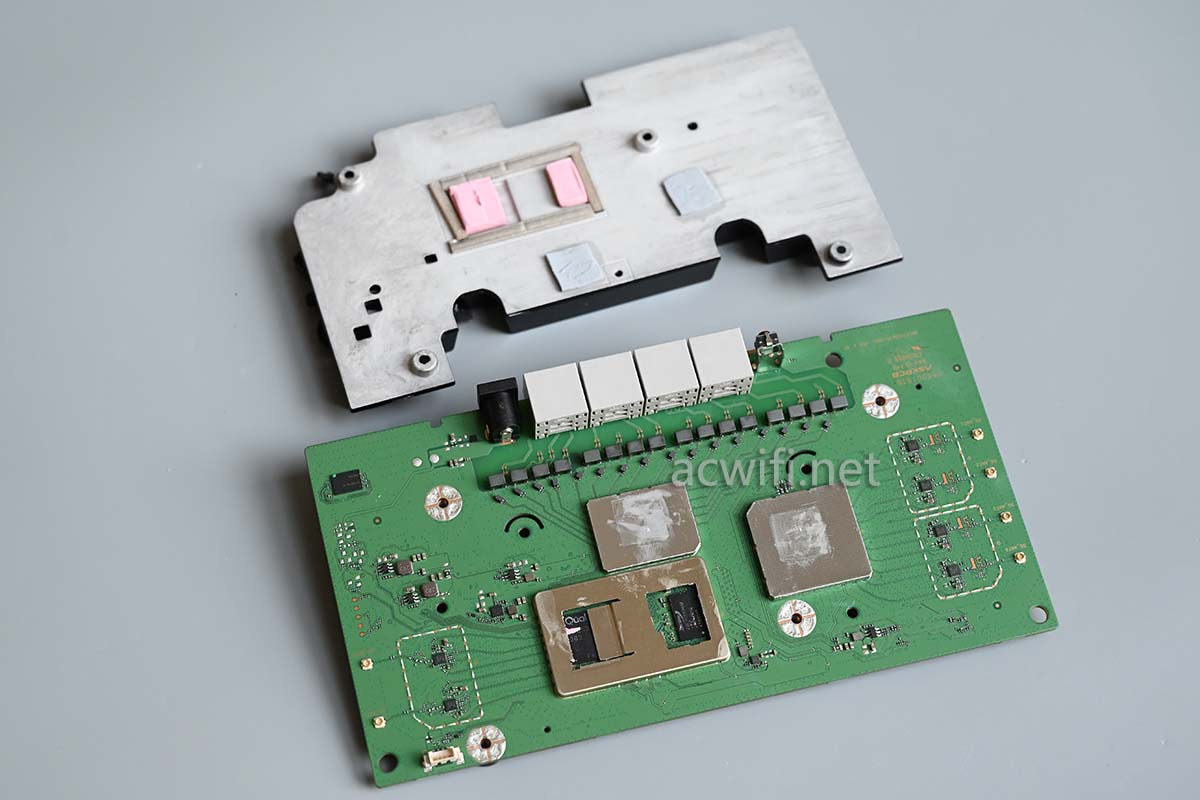

拆开散热器:

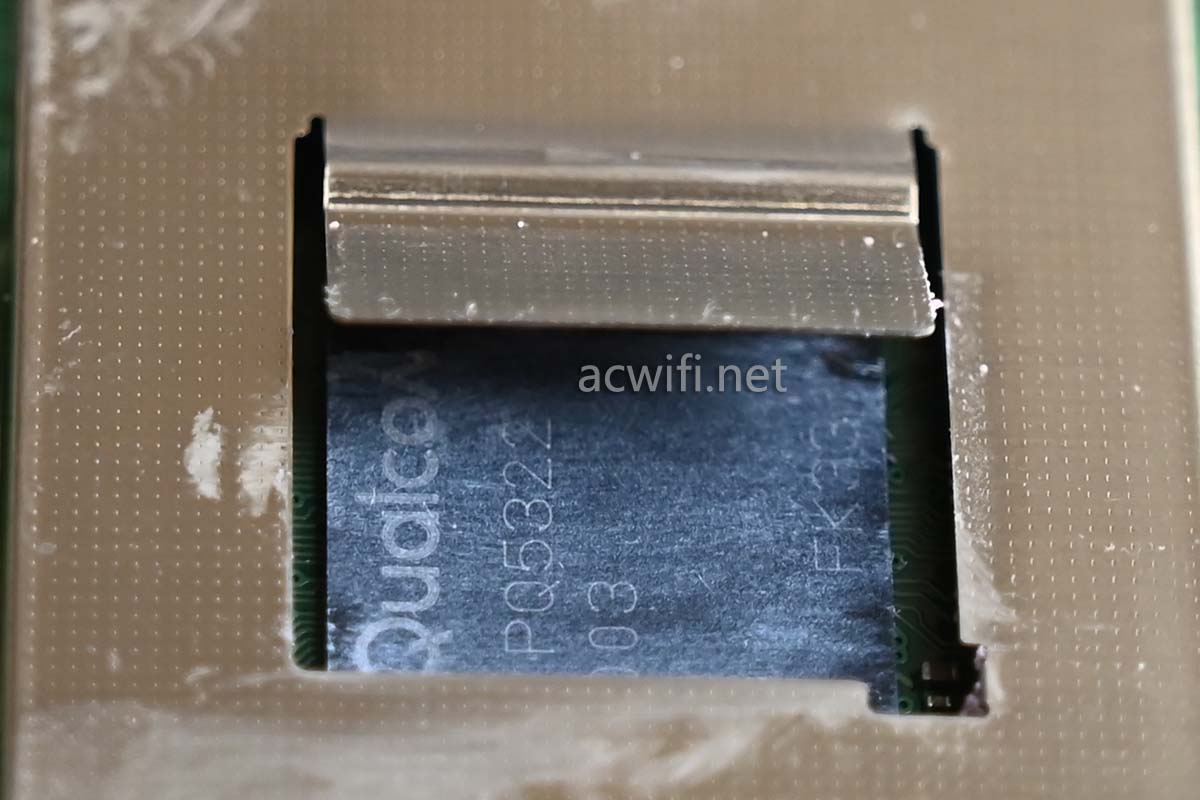

高通的CPU。

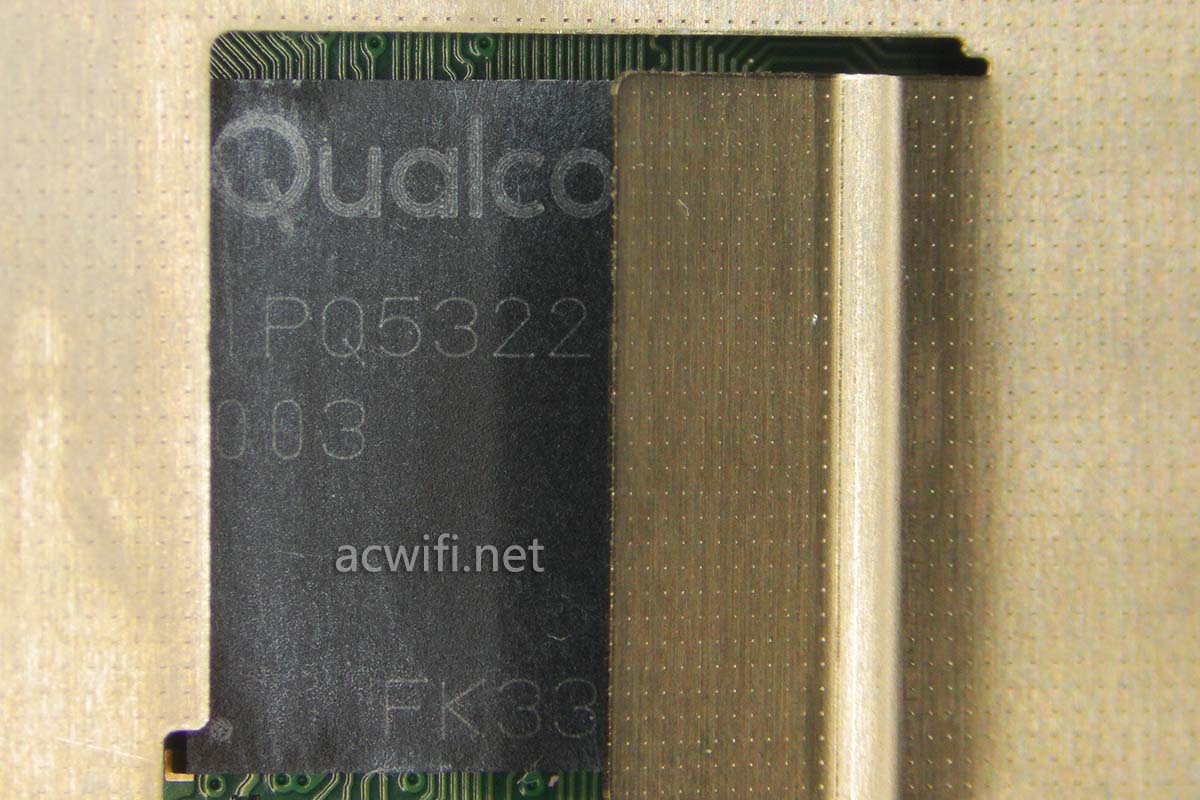

华为BE7的CPU型号是IPQ5322,四核A53,频率1.5GHz,集成2x2MIMO的2.4G Wi-Fi 7。跟华为BE7 Pro用一样的CPU。

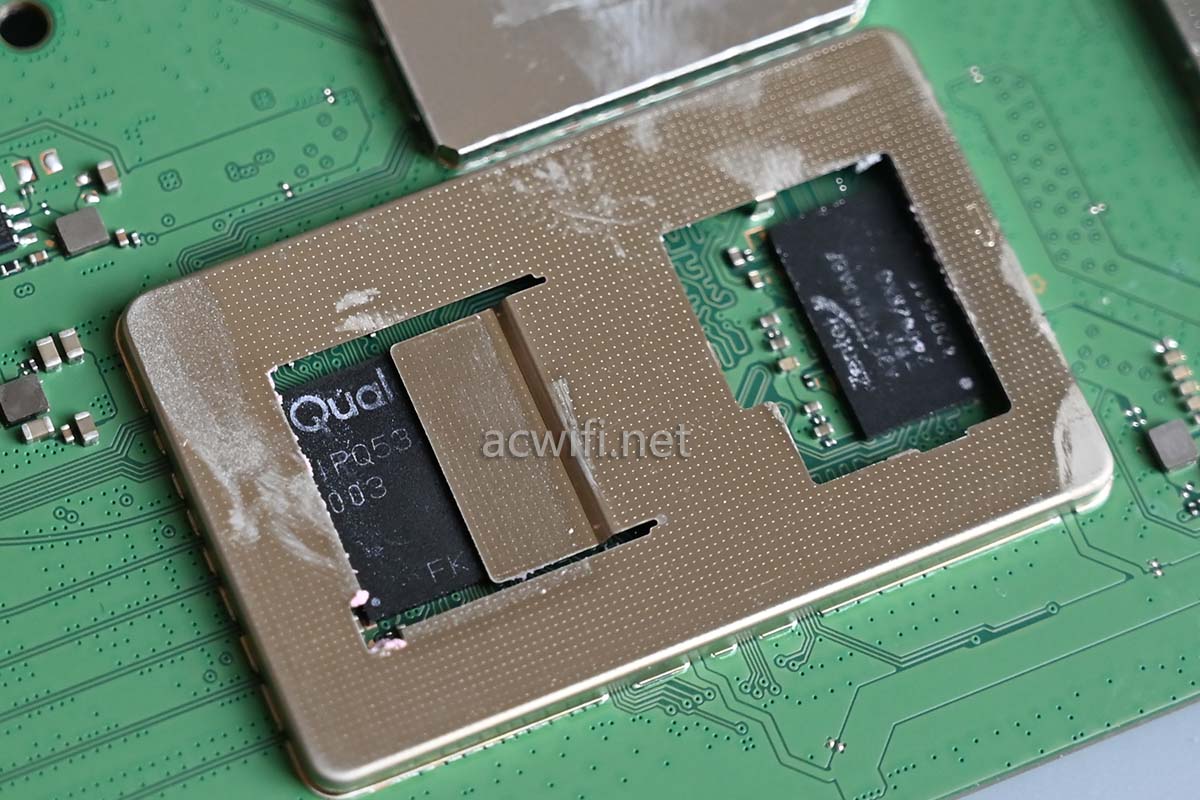

这样更清晰:

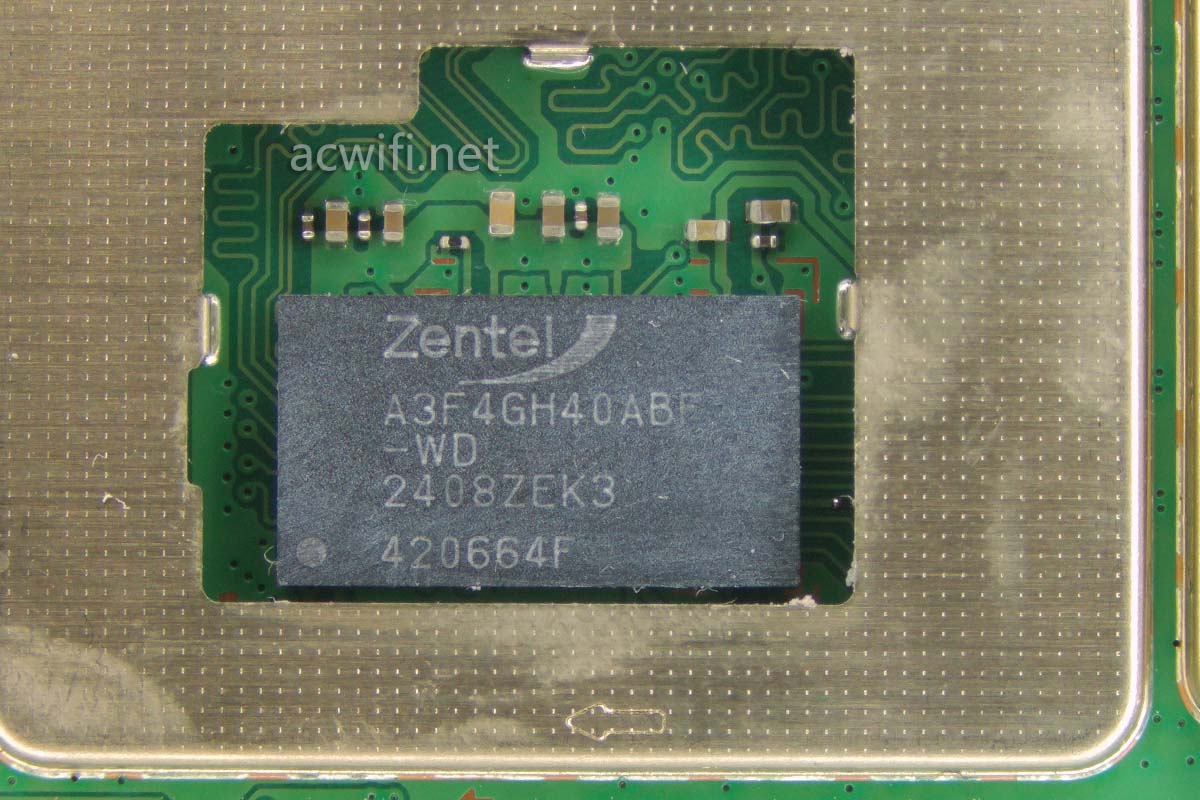

CPU旁边的内存芯片型号是A3F4GH40ABF-WD,DDR4-2666,容量512MB:

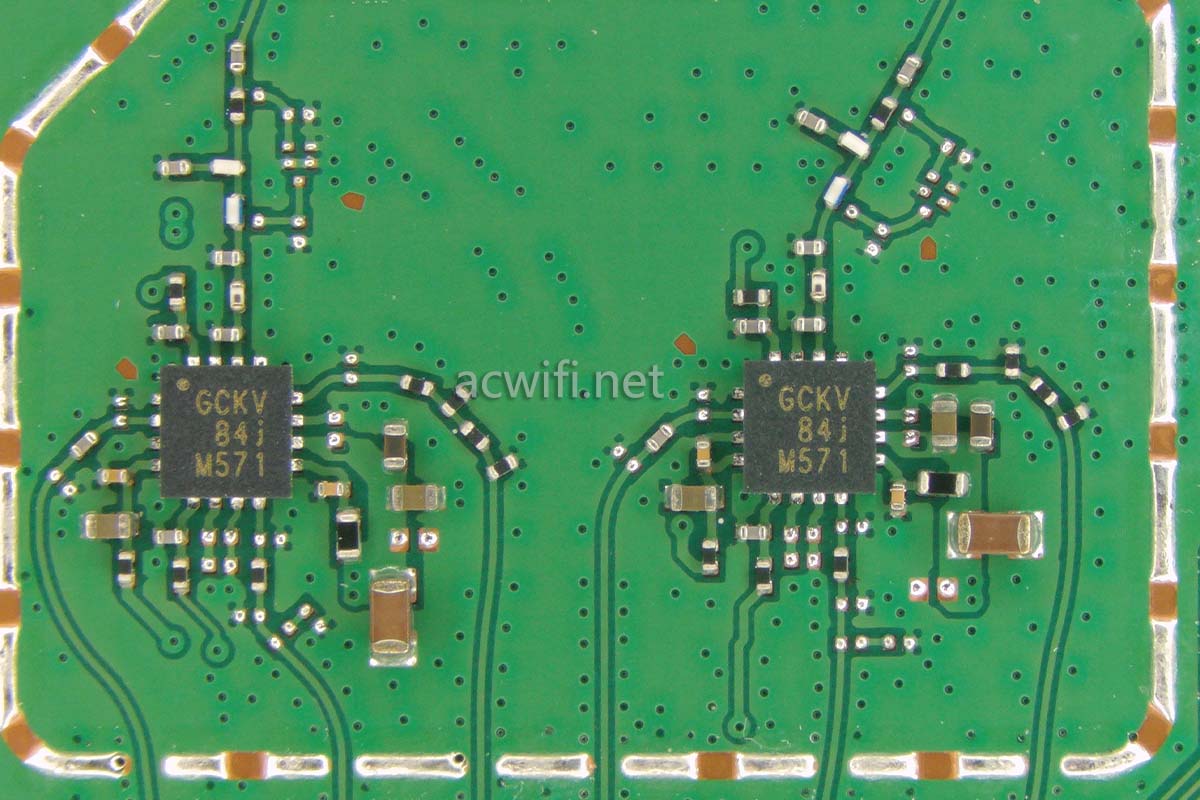

CPU连接的两颗2.4G FEM芯片,上面丝印着“GCKV 84J M571”,跟华为BE7 Pro用的一样。

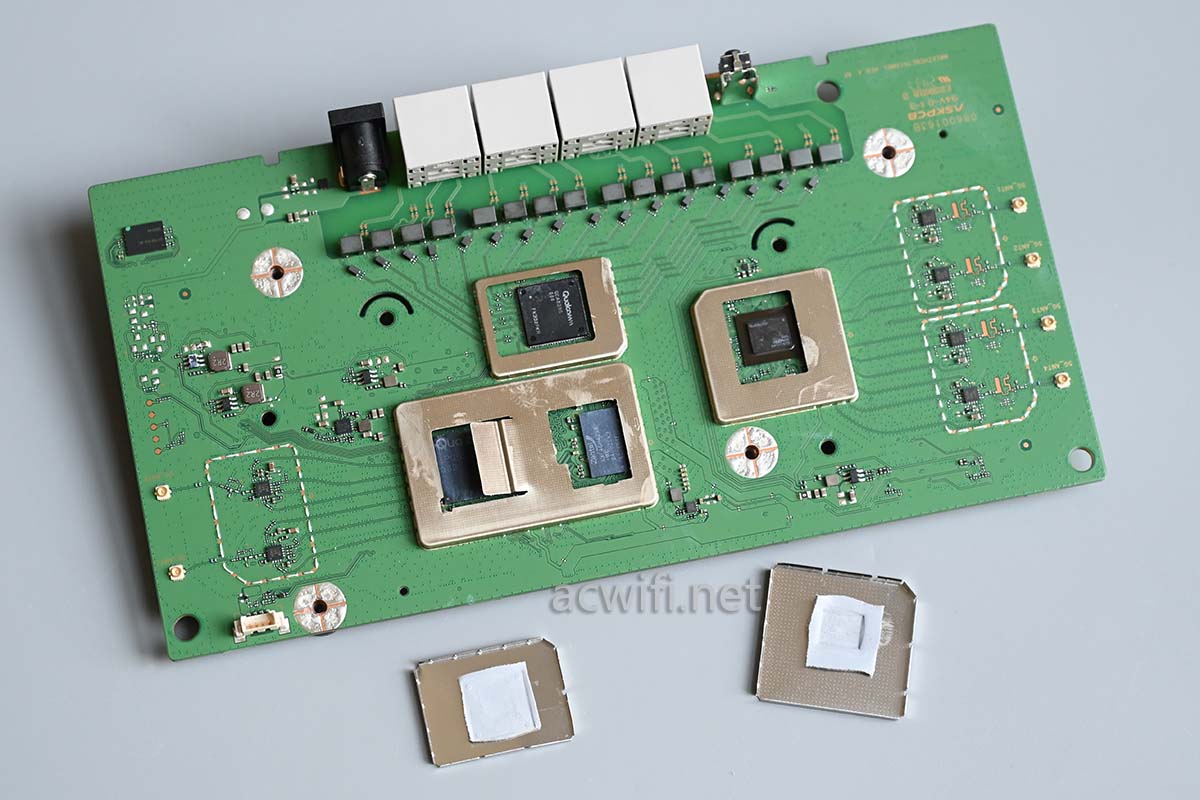

撬开屏蔽罩:

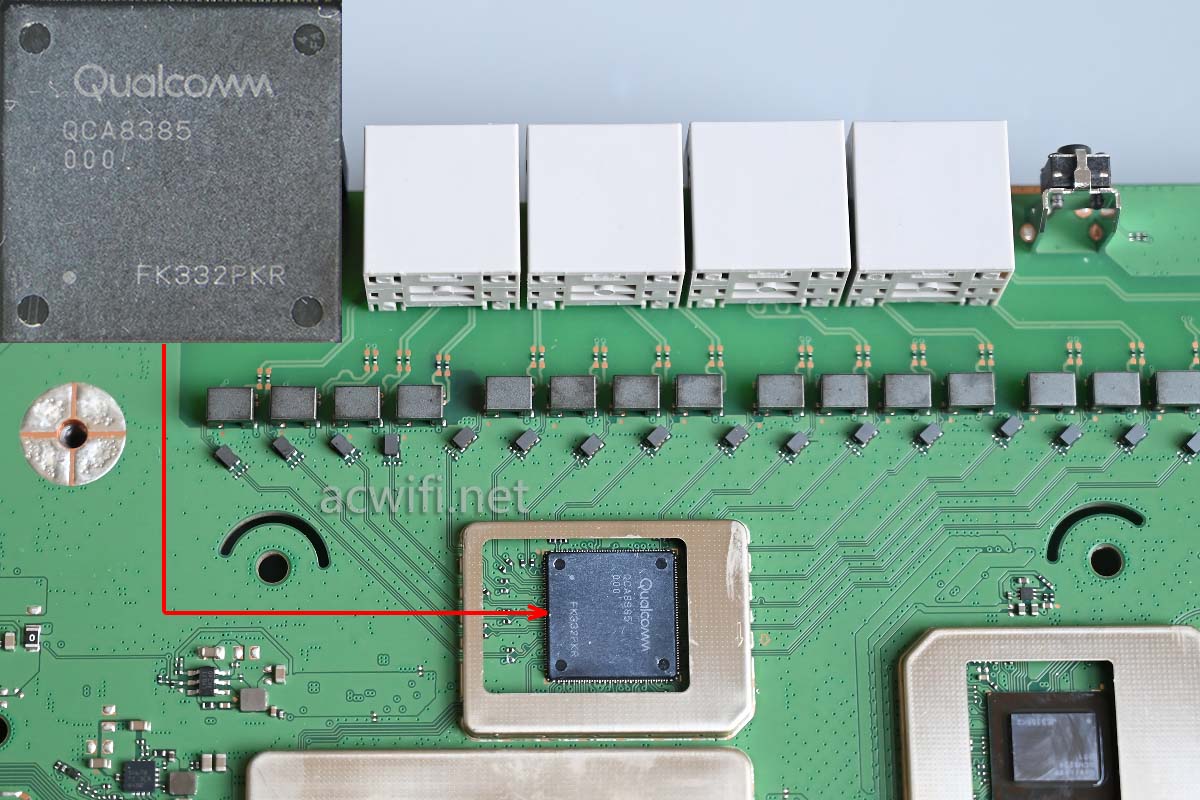

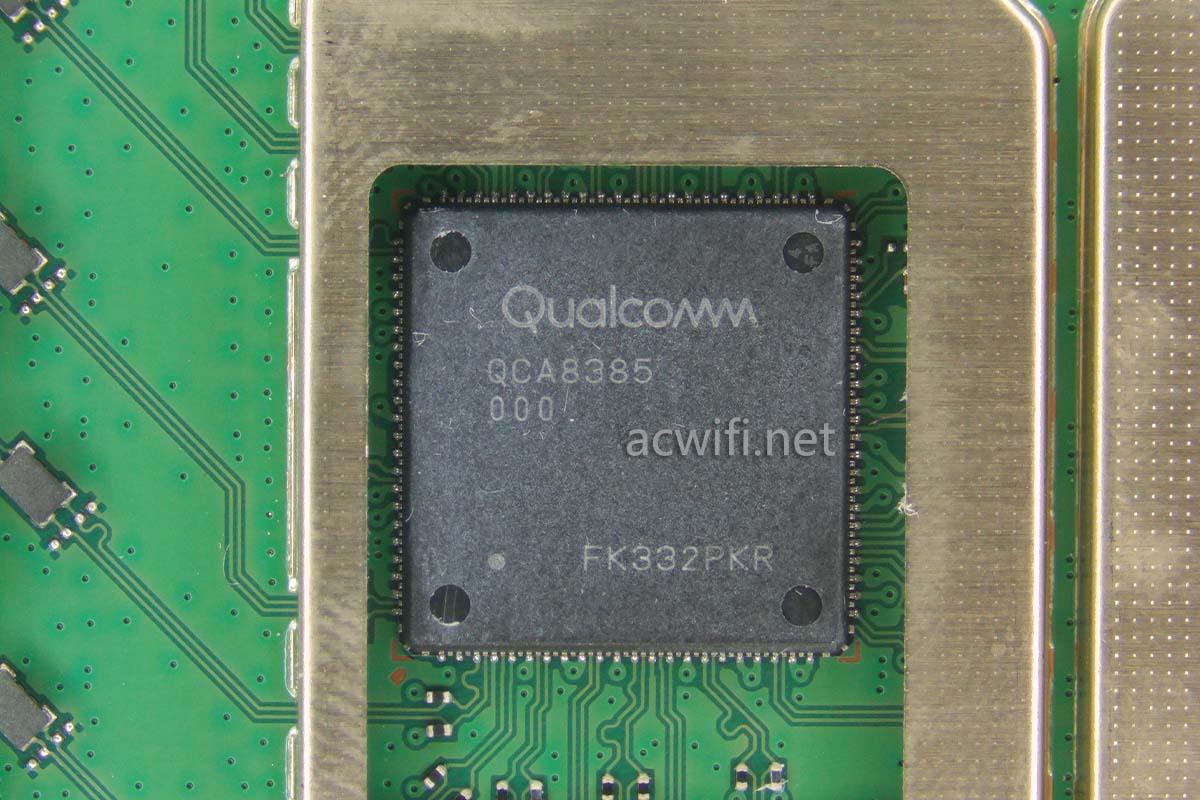

华为BE7用的交换芯片是QCA8385,华为BE7 Pro用的是QCA8386。QCA8386是四口2.5G交换芯片,而这颗QCA8385是支持两个1G和两个2.5G的交换芯片。第一次见这样的交换芯片!(2-port 10/100/1000 Mbit/s + 2-port 10/100/1000/2500 Mbit/s Ethernet Switch/PHY)

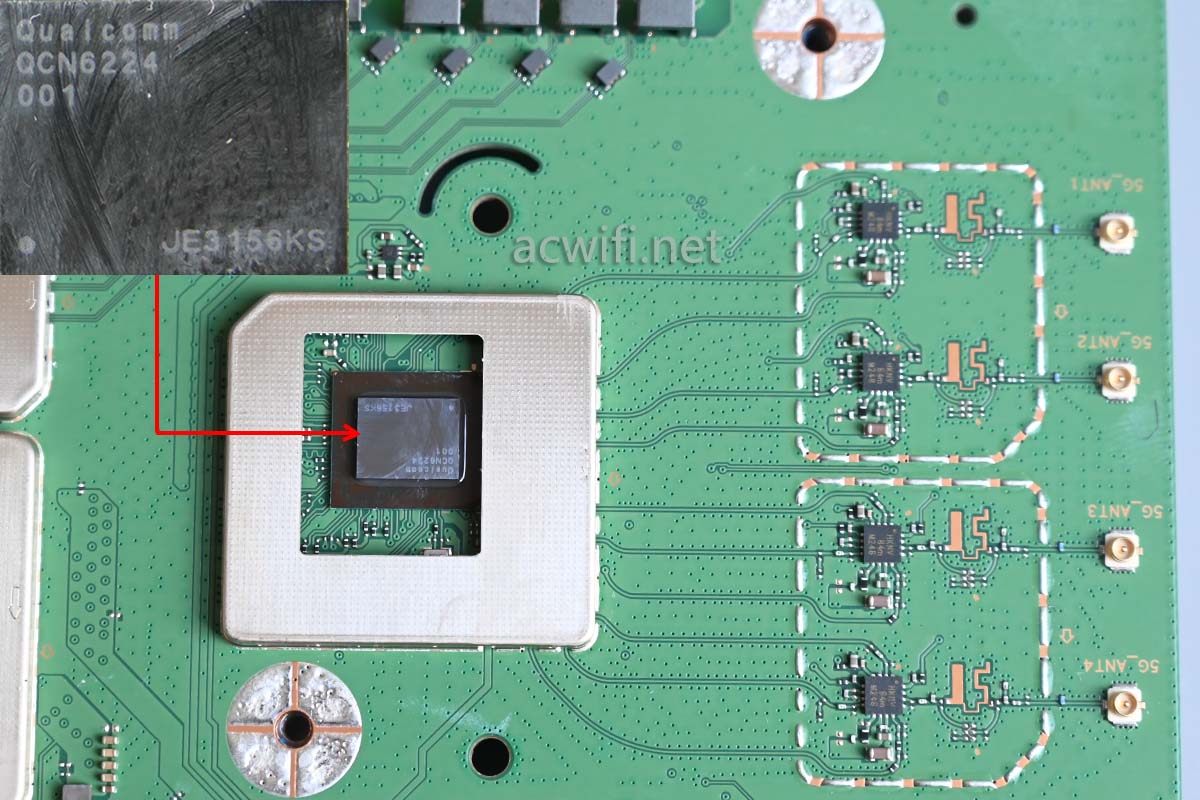

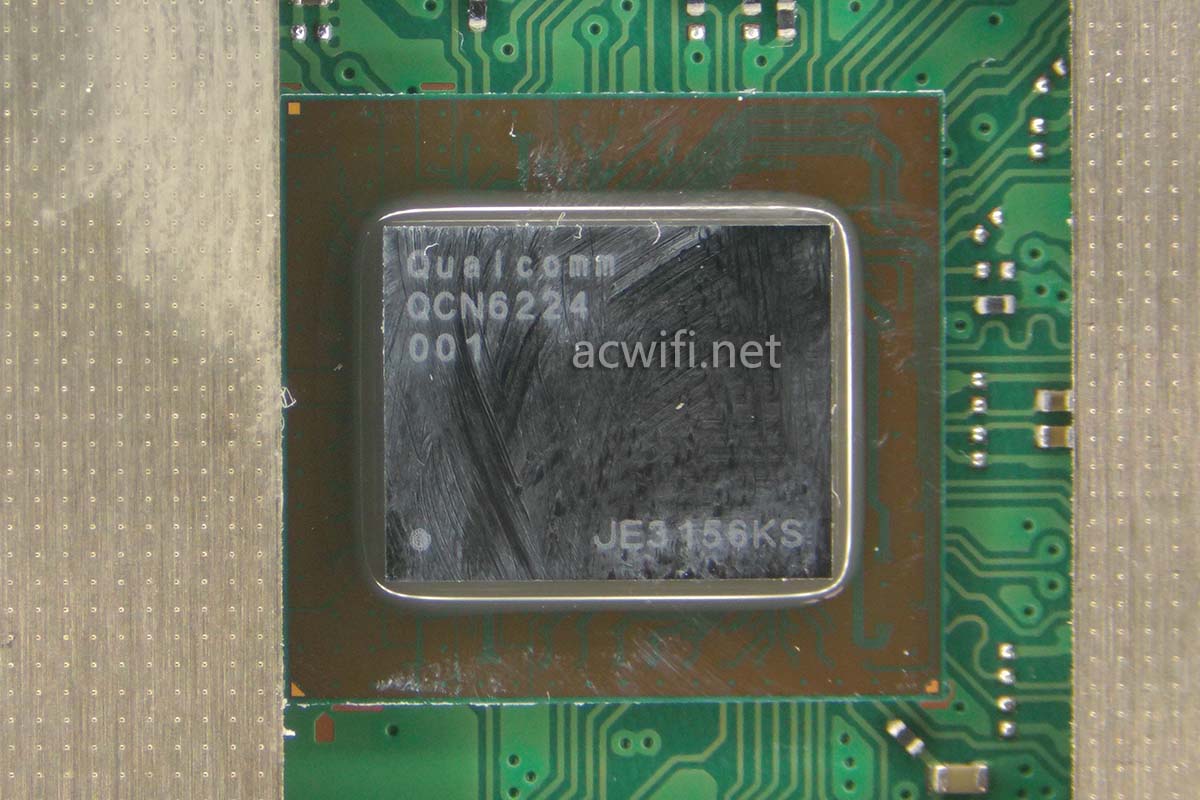

5G无线芯片型号是QCN6224,无线带机量是128台,OFDMA用户数量是8,在4x4MIMO和160MHz再配合4096-QAM,最高无线速率是5765Mbps。

华为BE7  Pro用的也是QCN6224。

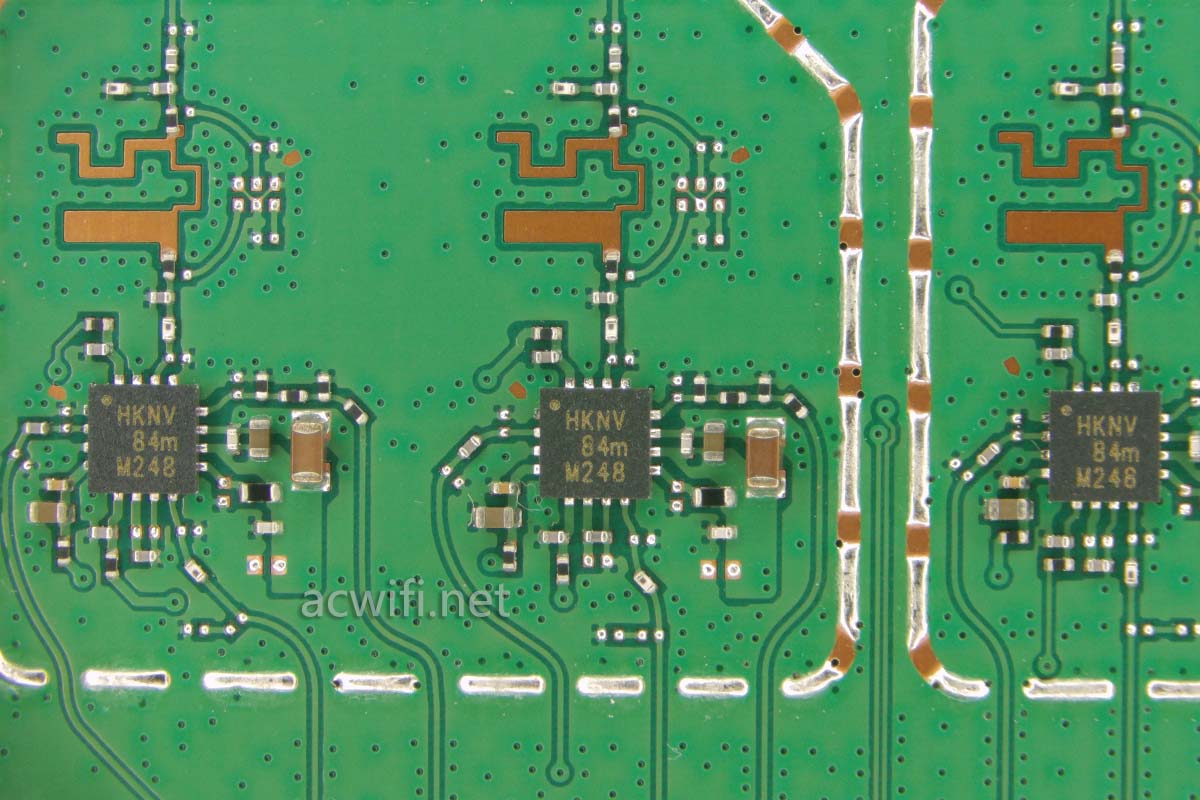

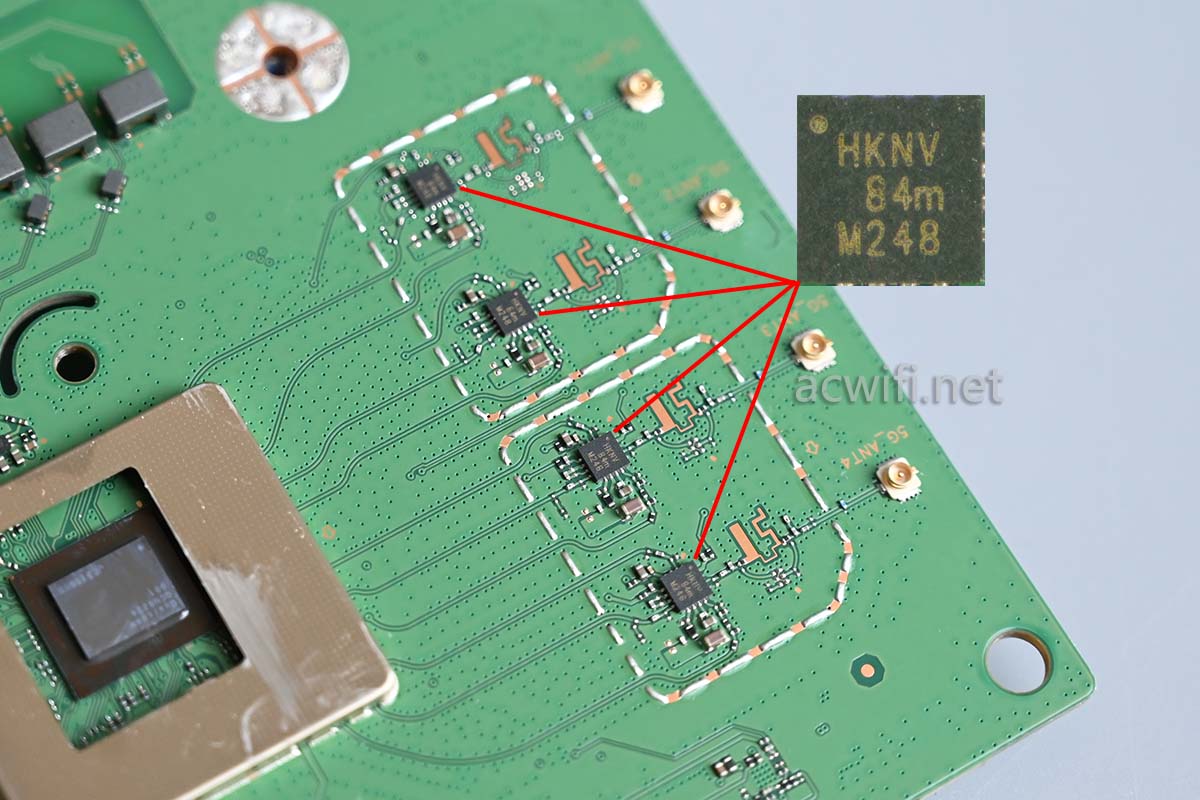

外置了四颗5G FEM芯片,上面丝印着”HKNV 84m M254″,型号为不知道。华为BE7 Pro用的也是这颗FEM芯片。

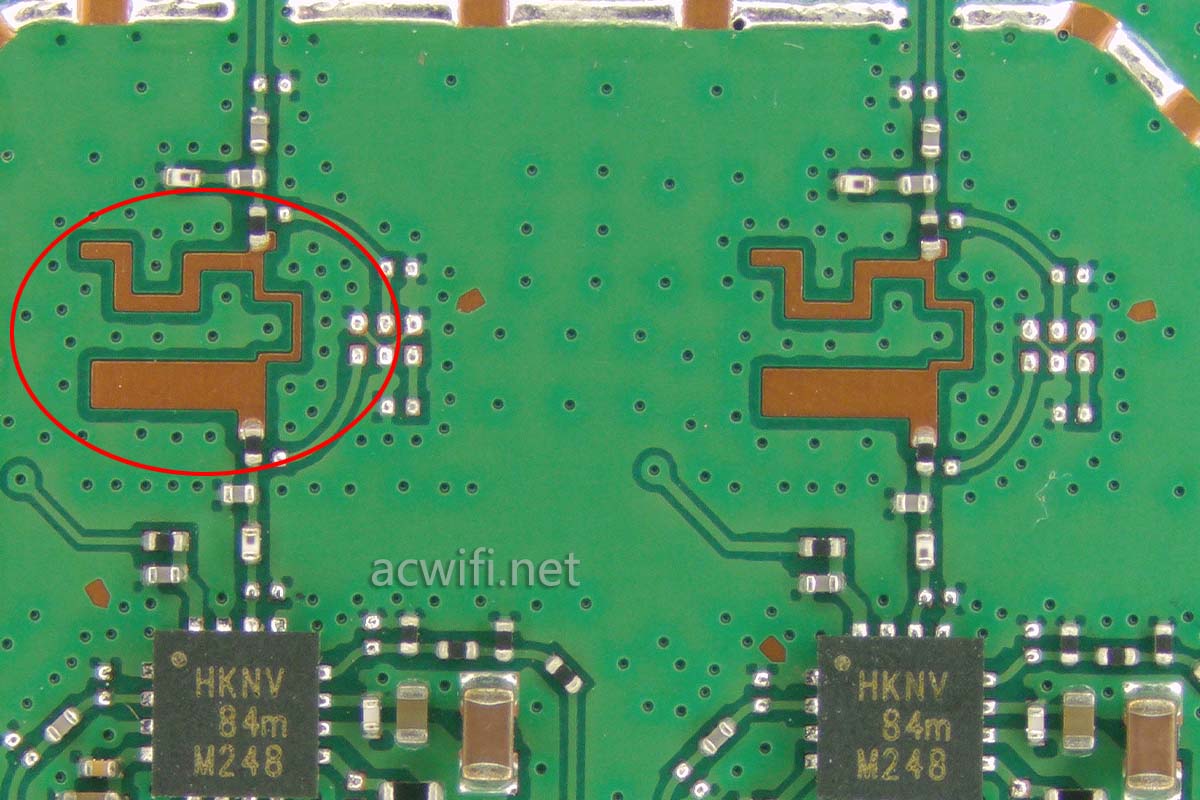

有人留言问这种弯弯曲曲的线路是什么作用的,如下图红圈位置。利用电路板上的微带走线来模拟电容电感,利用分布参数原件特性实现滤波作用。简单而言之:省成本。

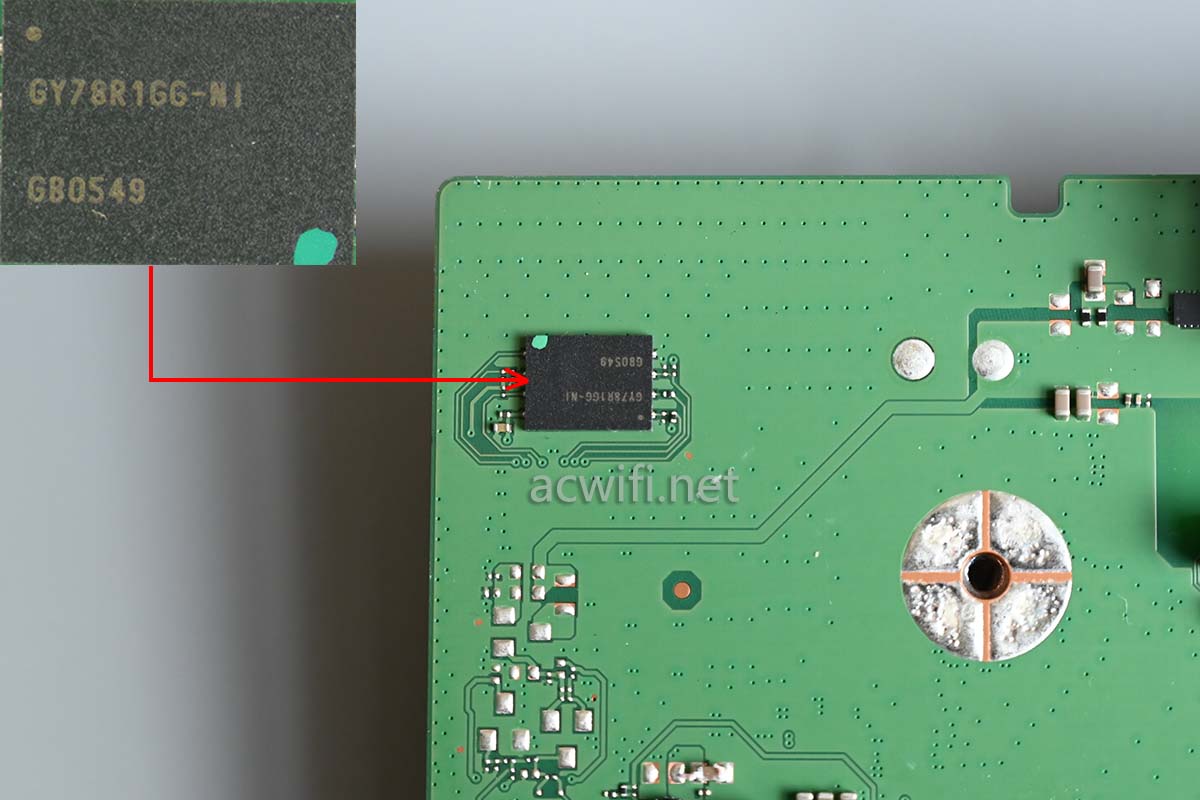

闪存芯片上面的丝印“GY78R1GG-NI”,容量128MB:

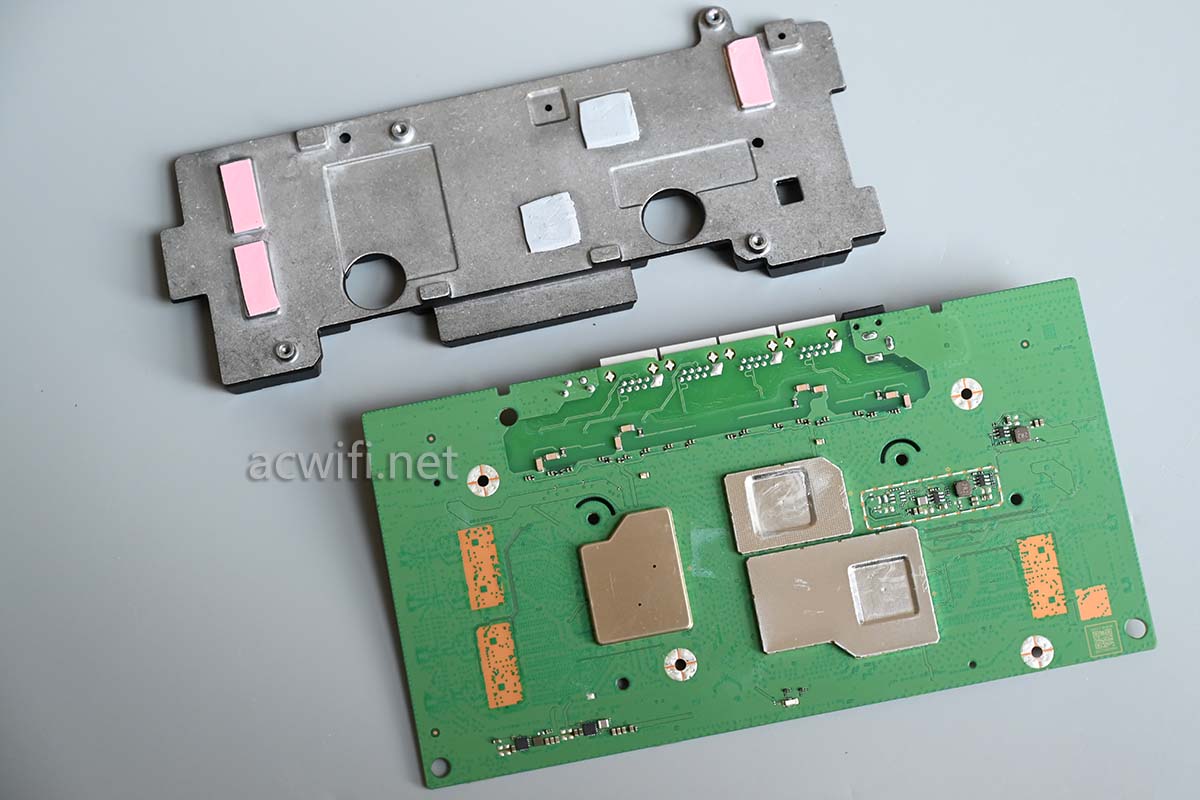

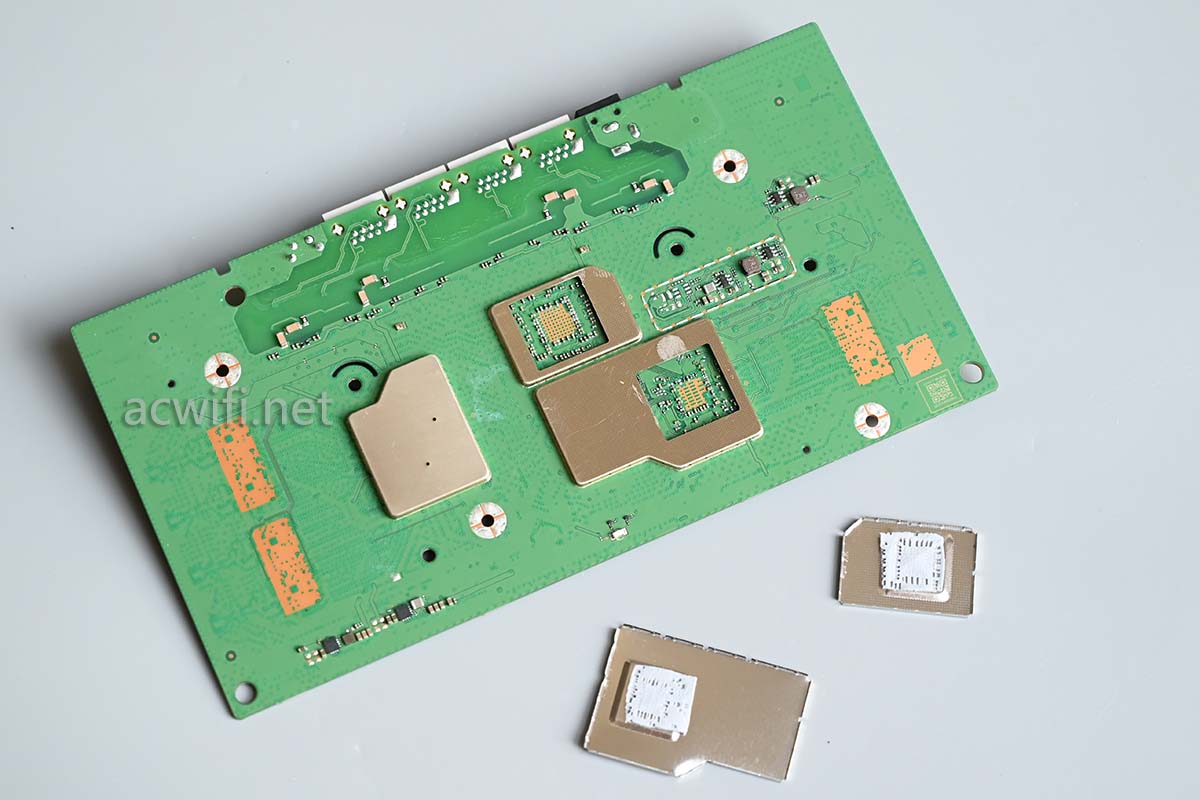

把主板背面的散热片取下来:

有一边位于QCN6224背面的屏蔽罩打不开:

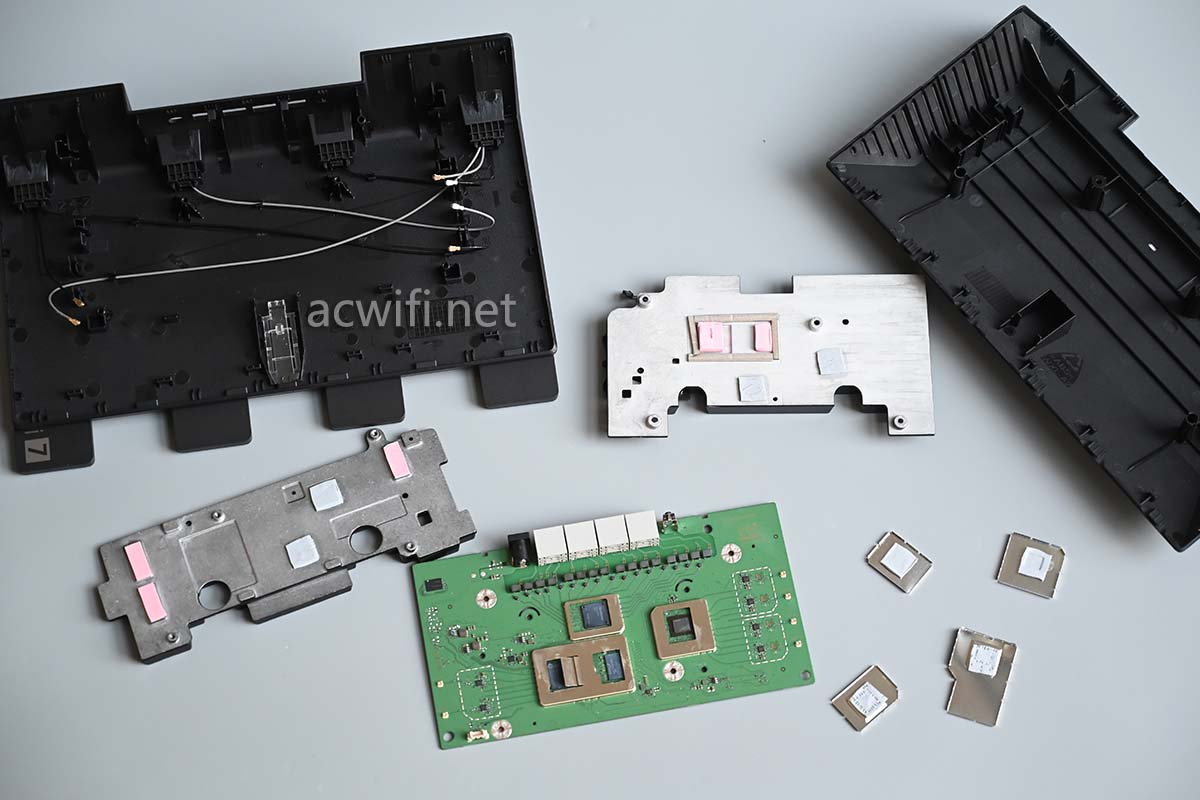

华为BE7拆解完成。

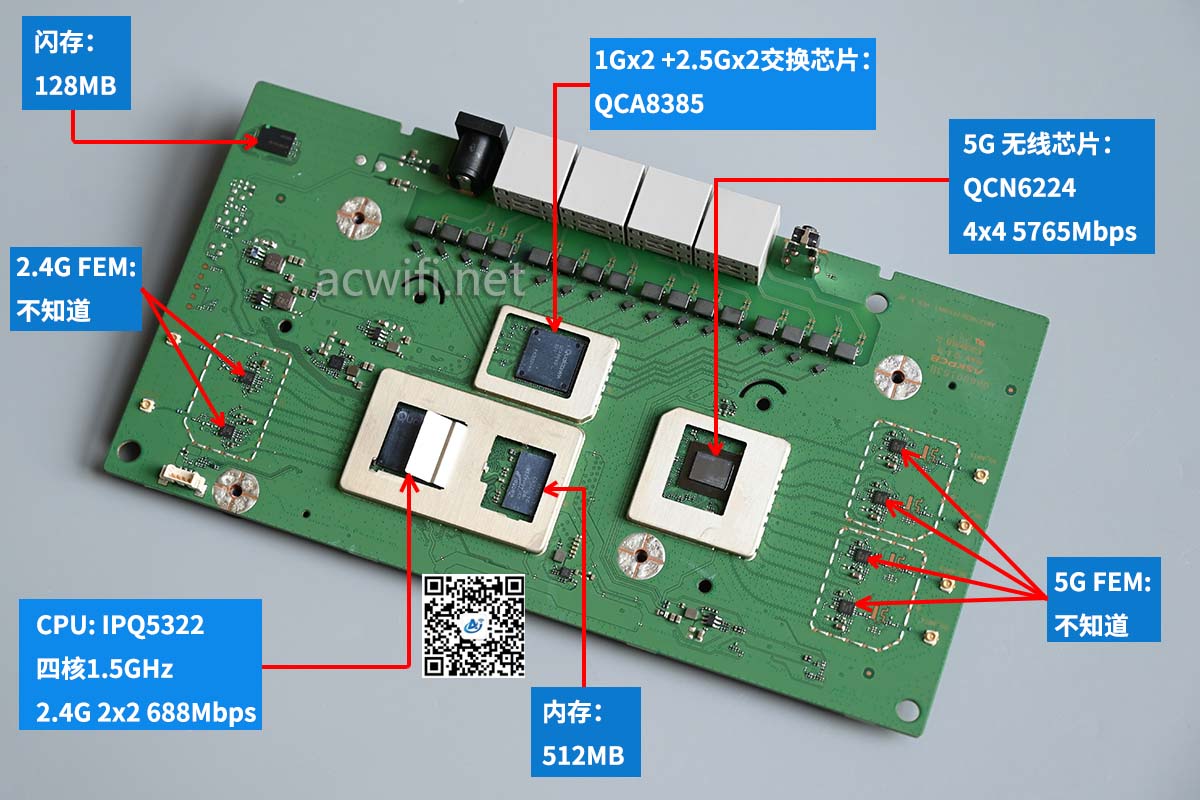

华为BE7的部分芯片型号如下图:

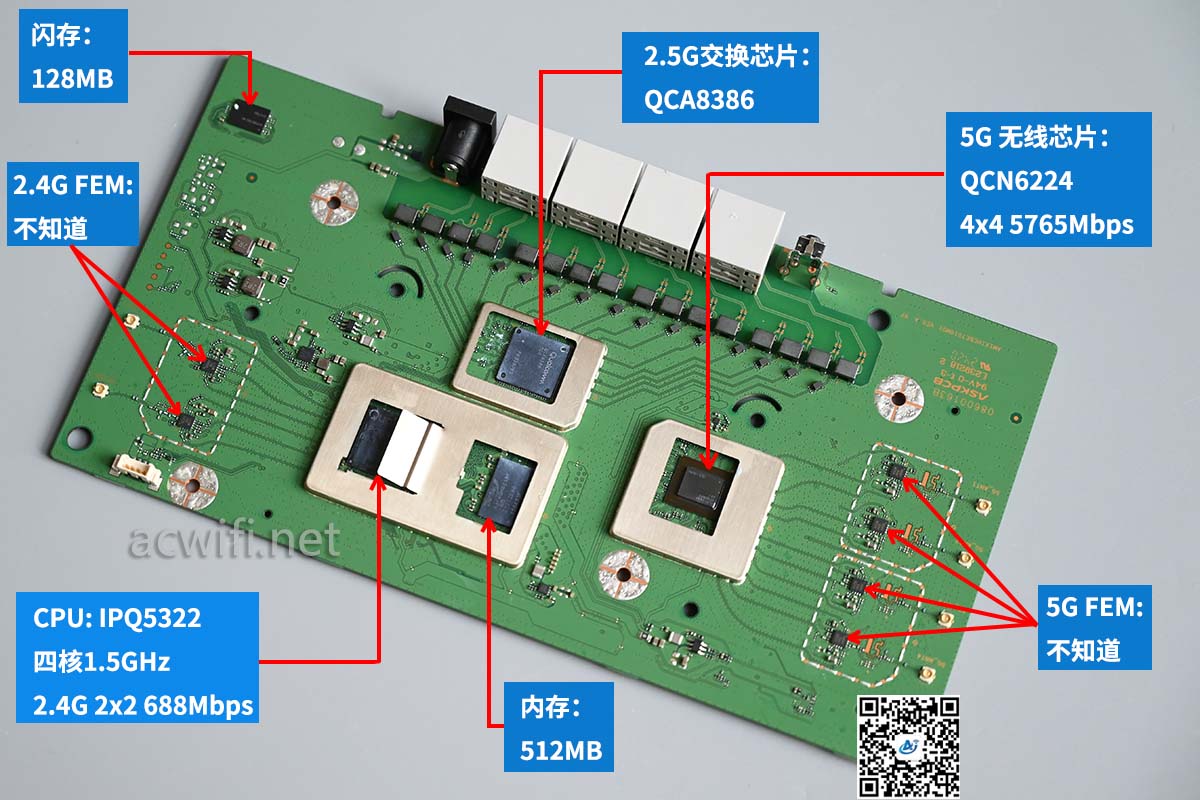

以下是华为BE7 Pro的芯片汇总图,方面给大家对比。两者相差价格100元。就只差在交换芯片上:QCA8385和QCA8386,其它都一样!

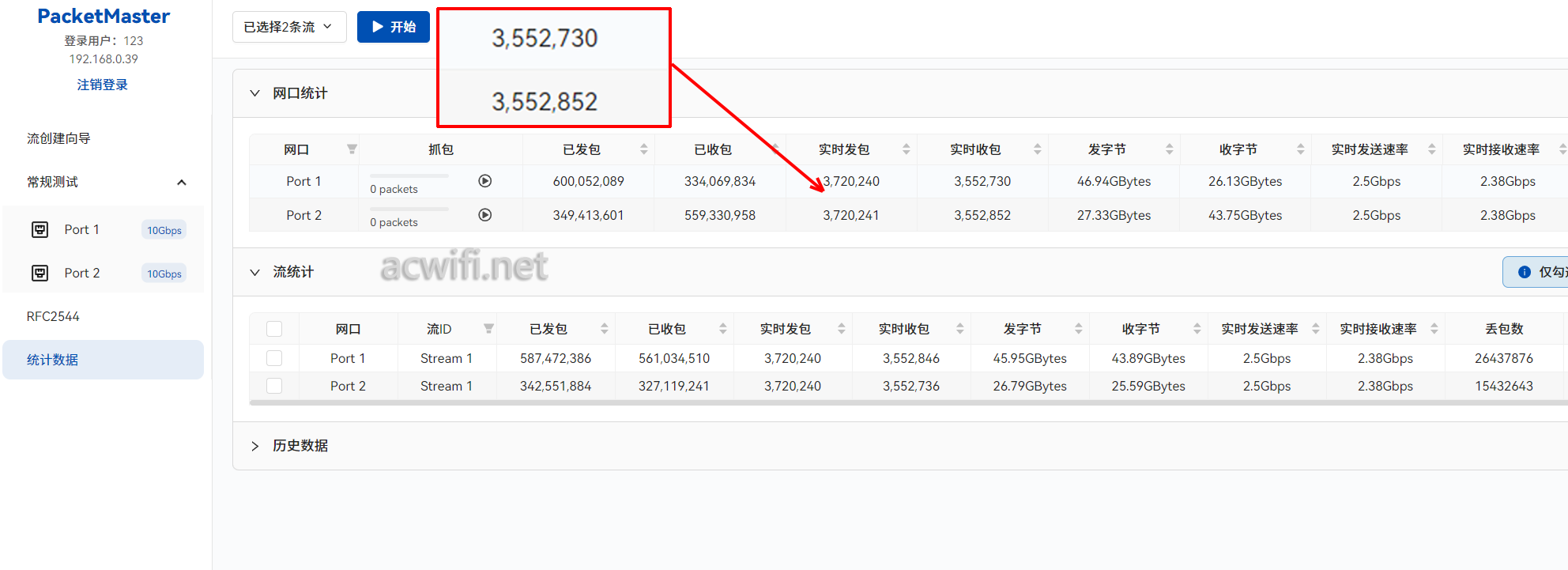

华为BE7有两个2.5G网口,一WAN一LAN,直接测双向,跟华为BE7 Pro一样的:每个方向有3.552Mpps。(测试工具用PacketMaster)

64字节发满2.5G端口是3.72Mpps,华为这两款高通的BE6500和小米的两款BE6500,小包转发率都是一样的单向3.552Mpps,离跑满差一点点。还有华硕的BE6500也是这样!而TP-LINK的BE6500,双向的数据有差异,双向时每个方向降至2.5Mpps。不知什么原因!

然后是华为BE7在K点的测速。平面图如下:

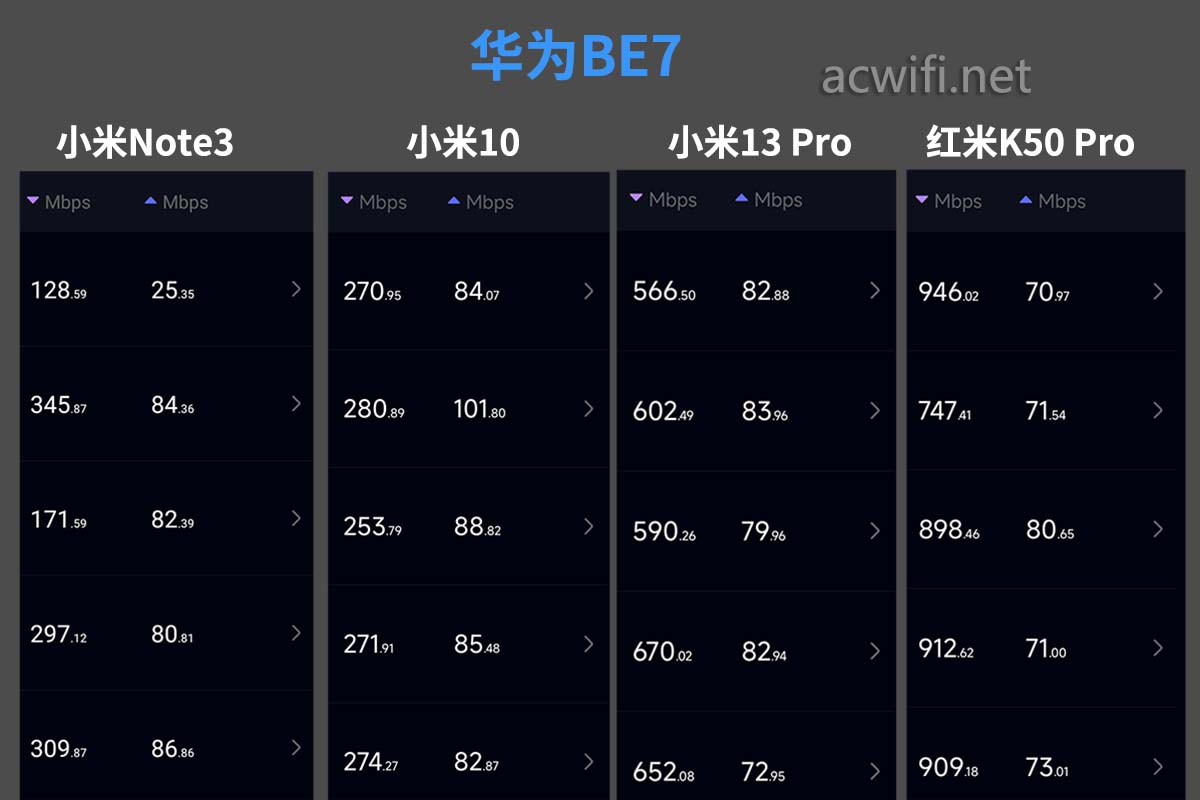

5G 44信道,测速结果如下:

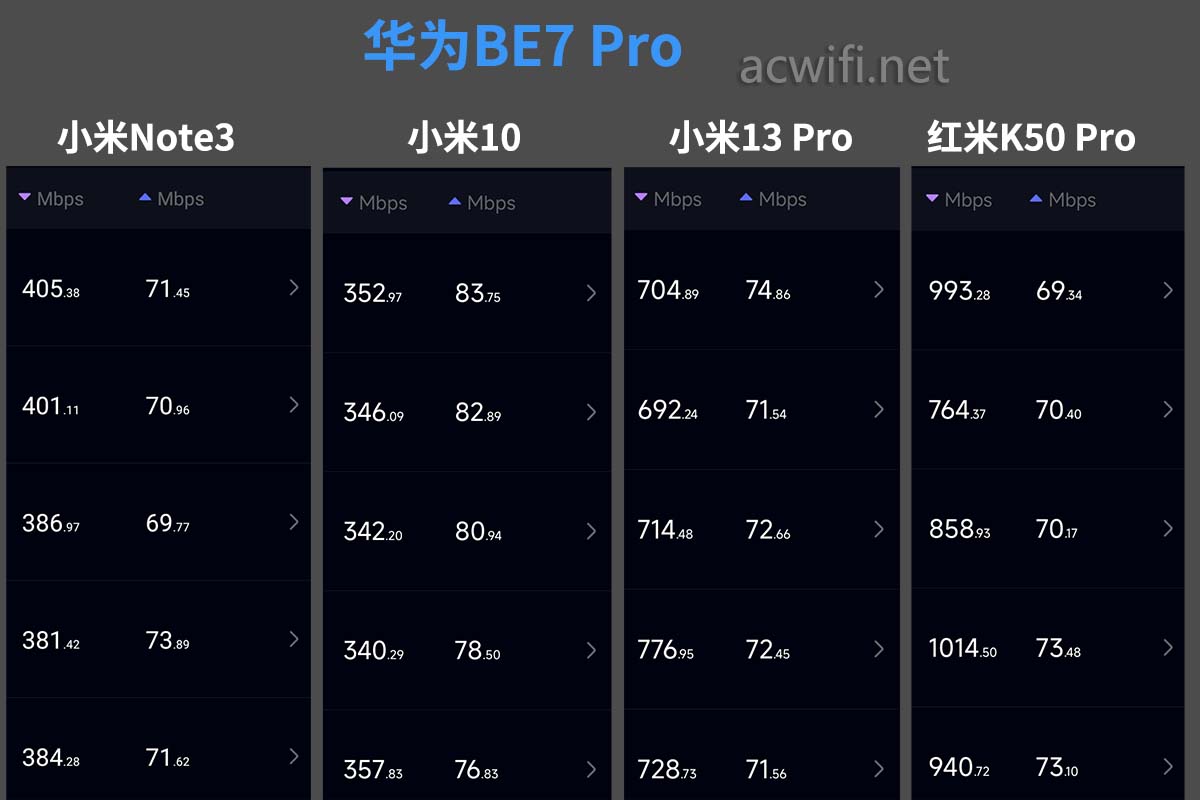

也放上华为BE7 Pro的结果:

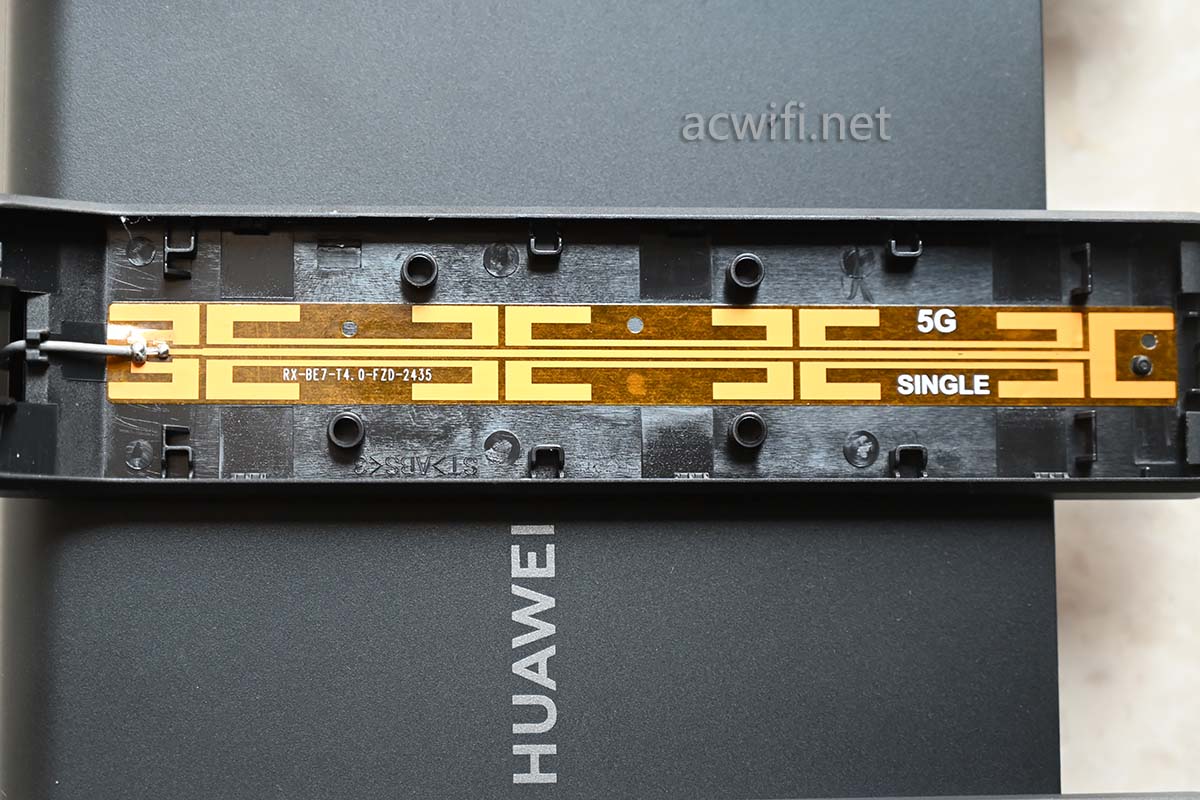

红米K50 Pro测得的结果比较接近,其它三台手机的测速,华为BE7比Pro版本明显低了一些。不应该呀,后来拆开5G天线,也是一样的:

所以,那就个体差异或系统优化的原因吧。

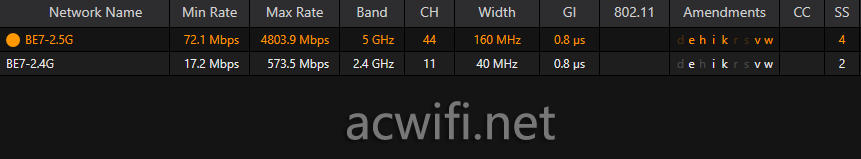

华为BE7默认支持k和v:

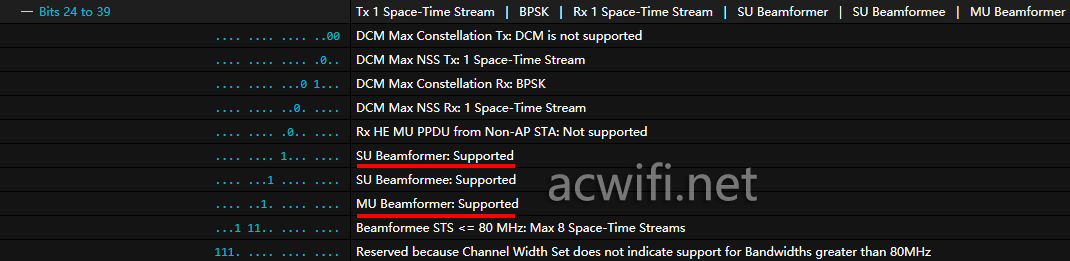

默认支持波束成形和MU-MIMO:

(如果找不到winfi这个工具,可以在acwifi公众号发送消息winfi,即可获取下载链接。)

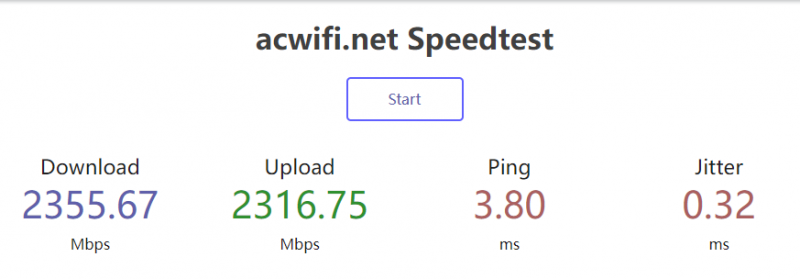

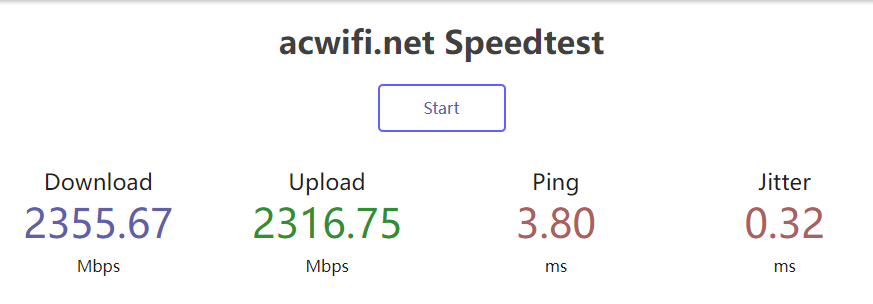

然后简单测试4096-QAM 160Mhz频宽,达到2300多Mbps,也是支持的:

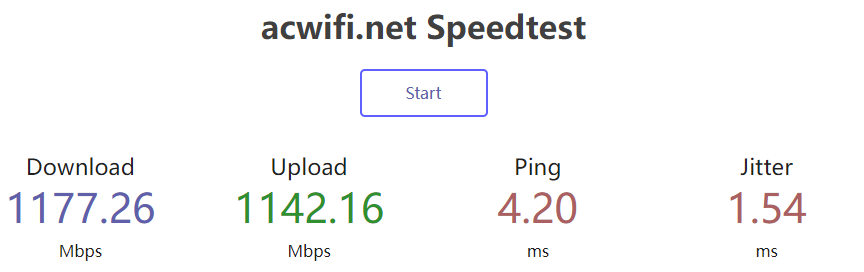

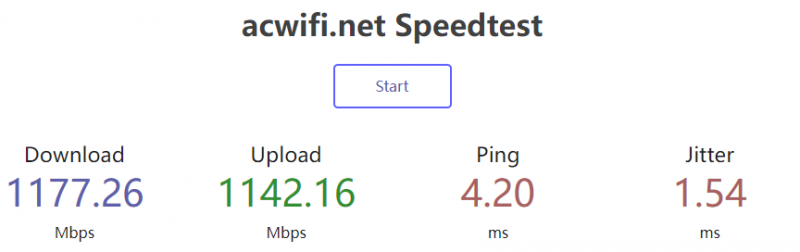

接着测一下MLO功能,要设置双频合一和用wpa3加密选项。由于只有2.5G口,所以5G要降频,否则难以看出区别。单频5G在80MHz频宽下的测速是不到1200Mbps :

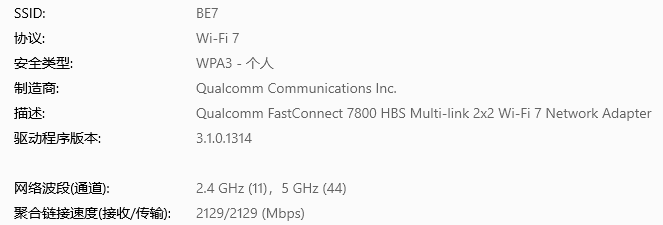

开启MLO后,WCN7851无线网卡在win11系统里显示,已经聚合了双频速率:(688+1441)

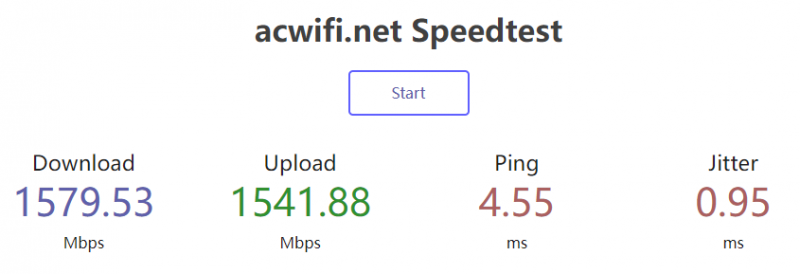

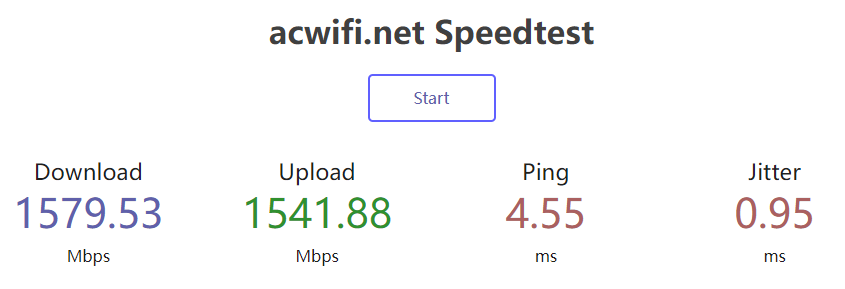

测速结果是比前面单频5G的多了400Mbps,已经叠加了2.4G的速度上去了。所以MLO模式里的MLMR (STR) 叠加模式是生效的,跟华为BE7  Pro一样。

华为BE7 Pro的拆机文章链接

好了。比Pro便宜100元,根据自己需求选择吧。
